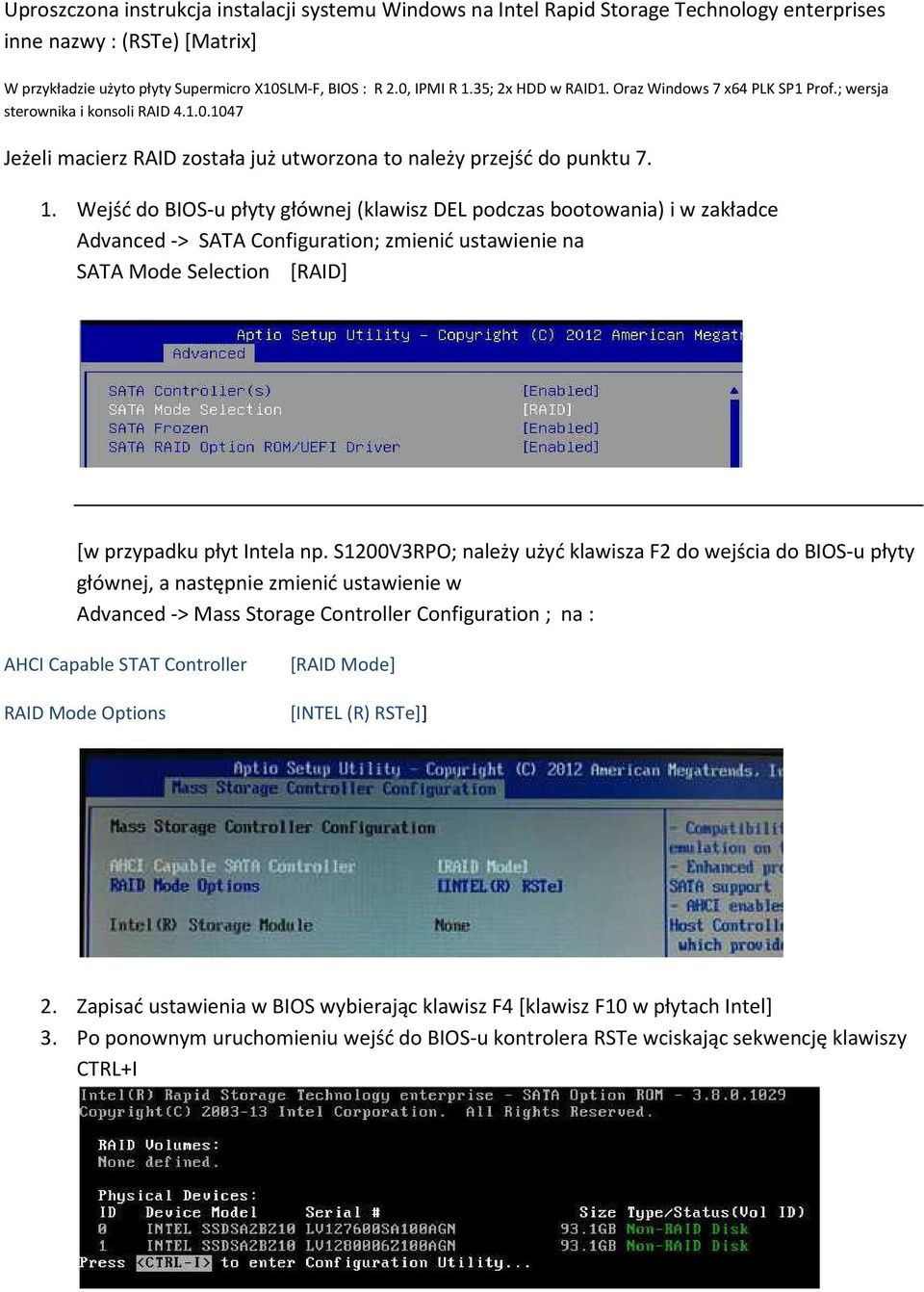

1 Uproszczona instrukcja instalacji systemu Windows na Intel Rapid Storage Technology enterprises inne nazwy : (RSTe) [Matrix] W przykładzie użyto płyty Supermicro X10SLM-F, BIOS : R 2.0, IPMI R 1.35; 2x HDD w RAID1. Oraz Windows 7 x64 PLK SP1 Prof.; wersja sterownika i konsoli RAID Jeżeli macierz RAID została już utworzona to należy przejść do punktu Wejść do BIOS-u płyty głównej (klawisz DEL podczas bootowania) i w zakładce Advanced -> SATA Configuration; zmienić ustawienie na SATA Mode Selection [RAID] [w przypadku płyt Intela np. S1200V3RPO; należy użyć klawisza F2 do wejścia do BIOS-u płyty głównej, a następnie zmienić ustawienie w Advanced -> Mass Storage Controller Configuration ; na : AHCI Capable STAT Controller RAID Mode Options [RAID Mode] [INTEL (R) RSTe]] 2. Zapisać ustawienia w BIOS wybierając klawisz F4 [klawisz F10 w płytach Intel] 3. Po ponownym uruchomieniu wejść do BIOS-u kontrolera RSTe wciskając sekwencję klawiszy CTRL+I

Wejść do BIOS-u płyty głównej (klawisz DEL podczas bootowania) i w zakładce Advanced -> SATA Configuration; zmienić ustawienie na SATA Mode Selection [RAID] [w przypadku płyt Intela np.

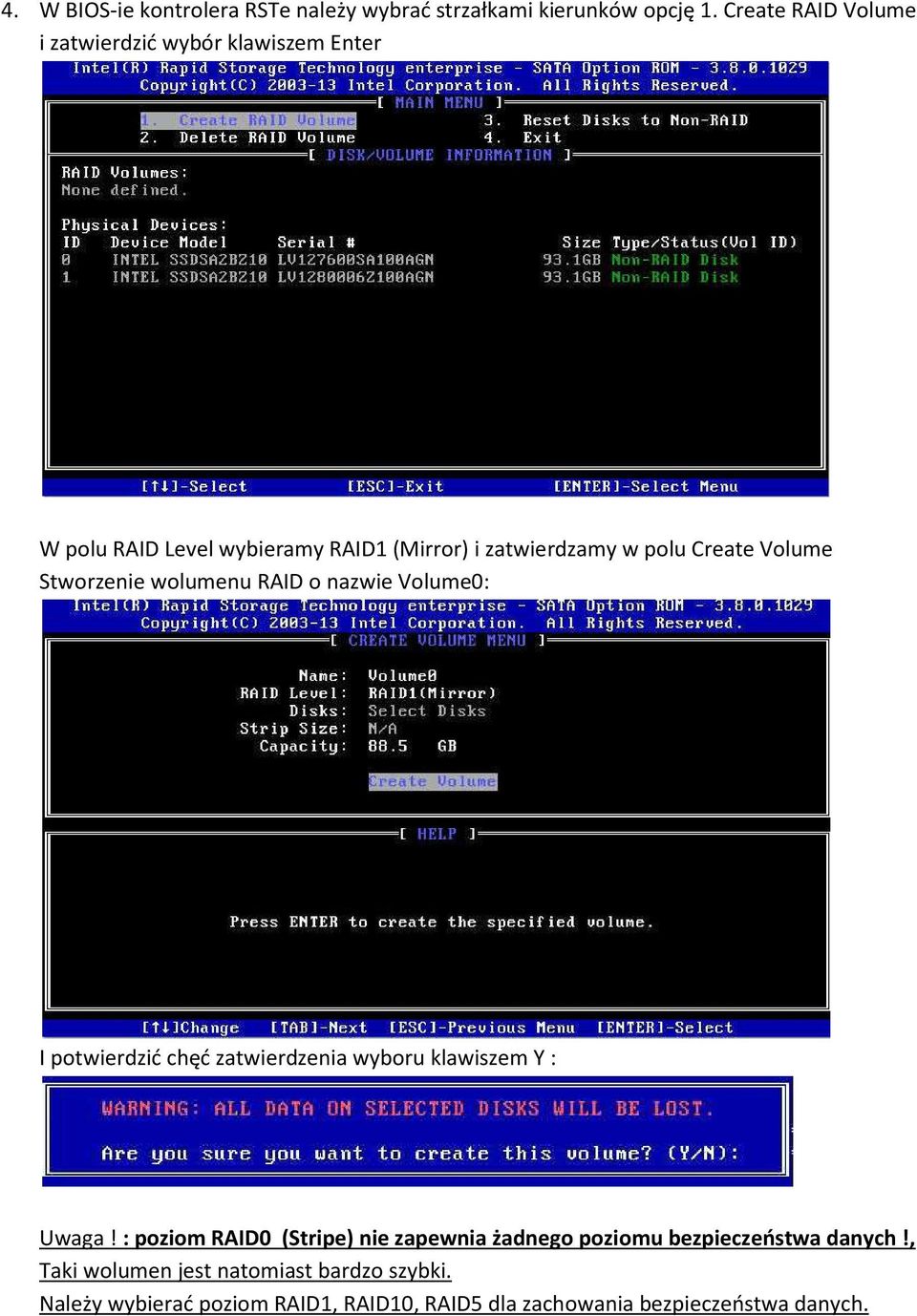

2 4. W BIOS-ie kontrolera RSTe należy wybrać strzałkami kierunków opcję 1. Create RAID Volume i zatwierdzić wybór klawiszem Enter W polu RAID Level wybieramy RAID1 (Mirror) i zatwierdzamy w polu Create Volume Stworzenie wolumenu RAID o nazwie Volume0: I potwierdzić chęć zatwierdzenia wyboru klawiszem Y : Uwaga! : poziom RAID0 (Stripe) nie zapewnia żadnego poziomu bezpieczeństwa danych!, Taki wolumen jest natomiast bardzo szybki. Należy wybierać poziom RAID1, RAID10, RAID5 dla zachowania bezpieczeństwa danych.

Volume Stworzenie wolumenu RAID o nazwie Volume0: I potwierdzić chęć zatwierdzenia wyboru klawiszem Y : Uwaga!

3 5. Następnie można wyjść z kreatora używając opcji 4. Exit ; zatwierdzając wybór klawiszem Y 6. Następnie należy ustawić w BIOS płyty głównej żądaną sekwencję bootowania, np. 1. DVD- ROM ; 2. Hard Disk : Intel Volume 0; 3. LAN i zapisać poczynione zmiany wybierając odpowiednią opcję w BIOS-ie. 7. Można rozpocząć instalację systemu operacyjnego, w tym celu należy umieścić nośnik instalacyjny w napędzie DVD i zabootować się z niego : 8. Instalator poprosi o sterowniki do kontrolera RSTe : Należy wówczas użyć załączonego do maszyny pendrive ze sterownikami i wpiąć go do portu USB. Uwaga, jeśli nie dysponujemy pendrivem ze sterownikami dostarczonym razem z maszyną, to odpowiednie sterowniki do płyty głównej można pobrać ze strony :

Można rozpocząć instalację systemu operacyjnego, w tym celu należy umieścić nośnik instalacyjny w napędzie DVD i zabootować się z niego : 8.

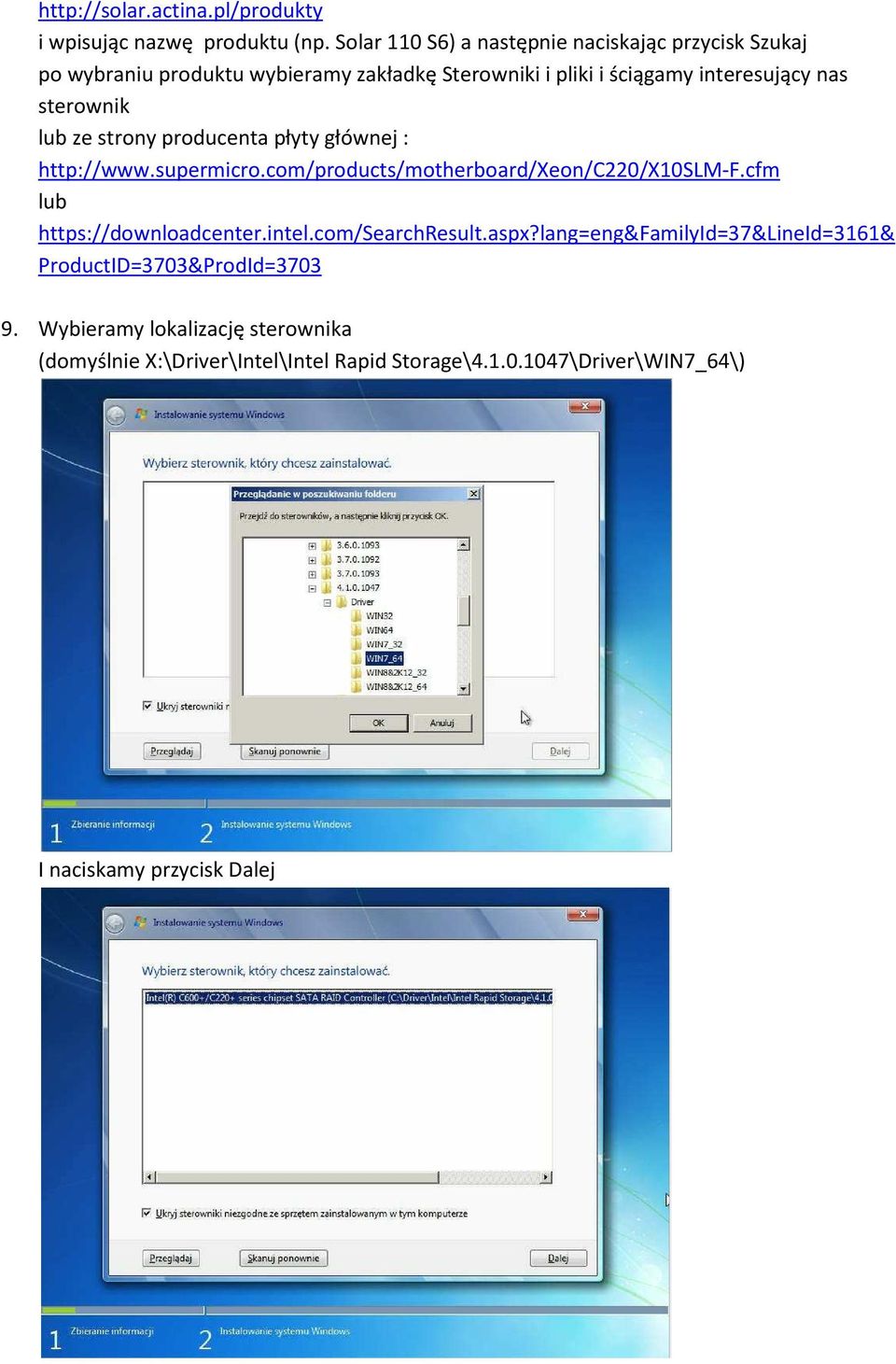

4 i wpisując nazwę produktu (np. Solar 110 S6) a następnie naciskając przycisk Szukaj po wybraniu produktu wybieramy zakładkę Sterowniki i pliki i ściągamy interesujący nas sterownik lub ze strony producenta płyty głównej : lub ProductID=3703&ProdId= Wybieramy lokalizację sterownika (domyślnie X:\Driver\Intel\Intel Rapid Storage\ \Driver\WIN7_64\) I naciskamy przycisk Dalej

sterownik lub ze strony producenta płyty głównej : http://www.supermicro.com/products/motherboard/xeon/c220/x10slm-f.

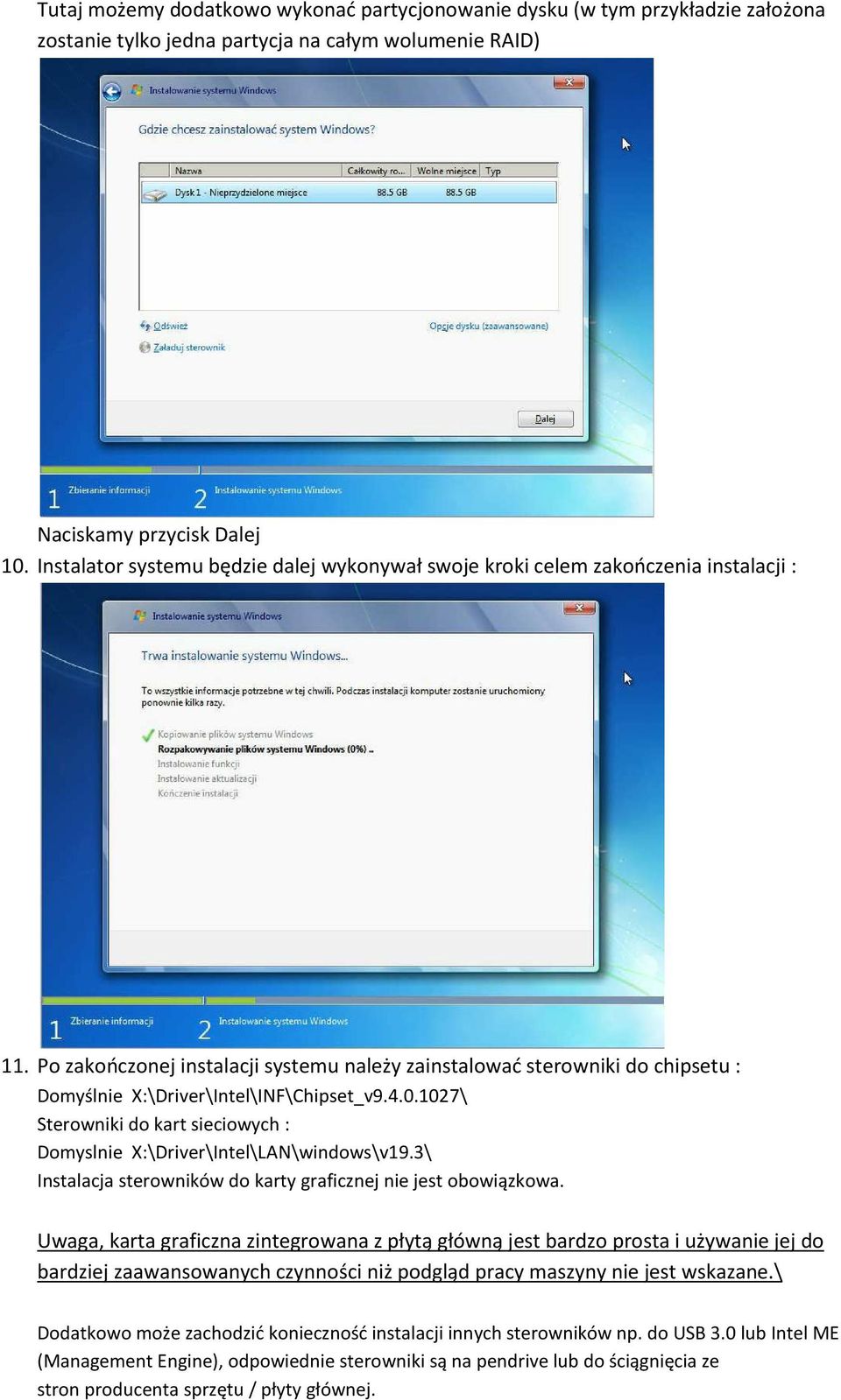

5 Tutaj możemy dodatkowo wykonać partycjonowanie dysku (w tym przykładzie założona zostanie tylko jedna partycja na całym wolumenie RAID) Naciskamy przycisk Dalej 10. Instalator systemu będzie dalej wykonywał swoje kroki celem zakończenia instalacji : 11. Po zakończonej instalacji systemu należy zainstalować sterowniki do chipsetu : Domyślnie X:\Driver\Intel\INF\Chipset_v \ Sterowniki do kart sieciowych : Domyslnie X:\Driver\Intel\LAN\windows\v19.3\ Instalacja sterowników do karty graficznej nie jest obowiązkowa. Uwaga, karta graficzna zintegrowana z płytą główną jest bardzo prosta i używanie jej do bardziej zaawansowanych czynności niż podgląd pracy maszyny nie jest wskazane.\ Dodatkowo może zachodzić konieczność instalacji innych sterowników np. do USB 3.0 lub Intel ME (Management Engine), odpowiednie sterowniki są na pendrive lub do ściągnięcia ze stron producenta sprzętu / płyty głównej.

$Po zakończonej instalacji systemu należy zainstalować sterowniki do chipsetu : Domyślnie X:\Driver\Intel\INF\Chipset_v9.4.0.$

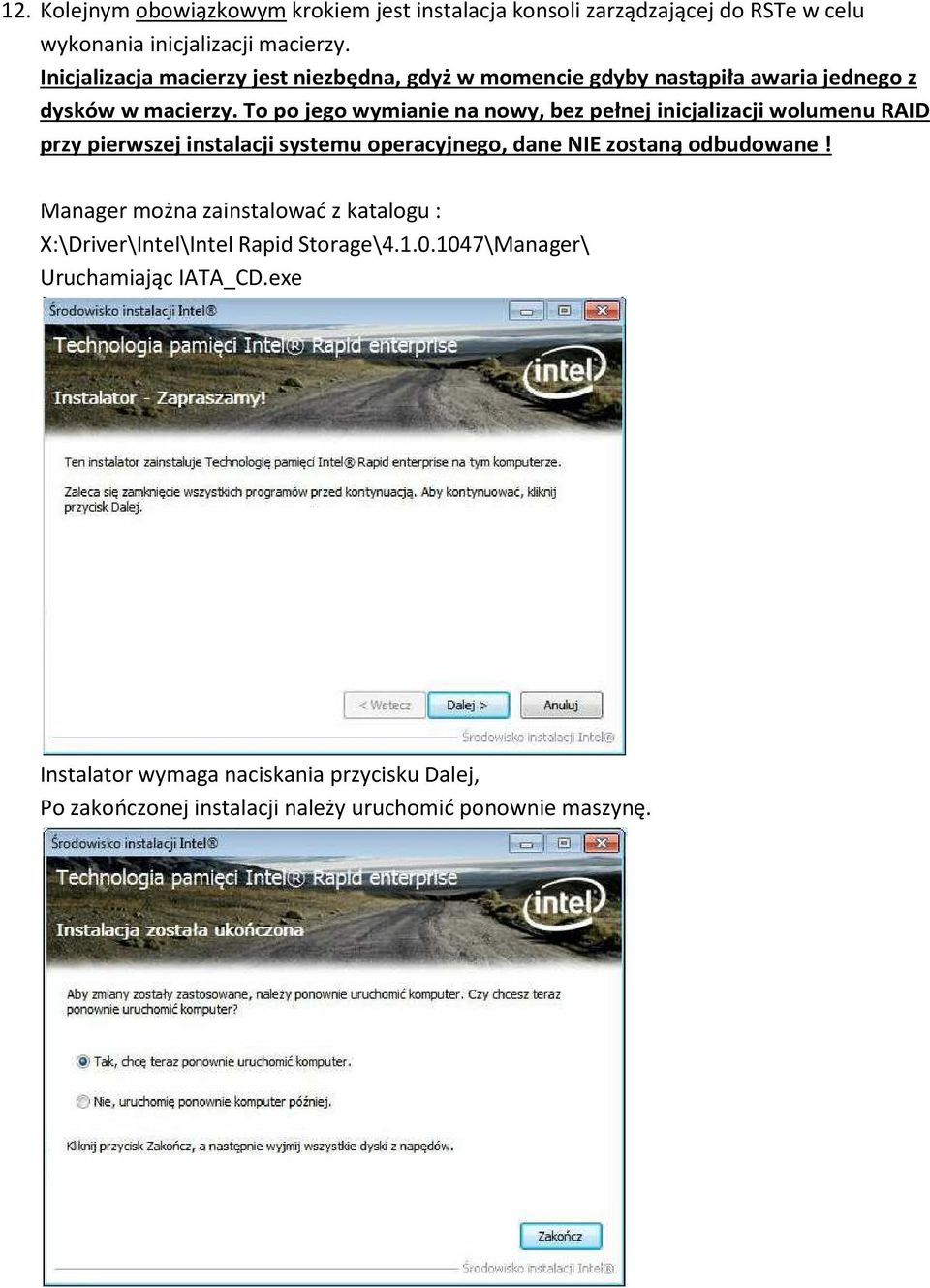

6 12. Kolejnym obowiązkowym krokiem jest instalacja konsoli zarządzającej do RSTe w celu wykonania inicjalizacji macierzy. Inicjalizacja macierzy jest niezbędna, gdyż w momencie gdyby nastąpiła awaria jednego z dysków w macierzy. To po jego wymianie na nowy, bez pełnej inicjalizacji wolumenu RAID przy pierwszej instalacji systemu operacyjnego, dane NIE zostaną odbudowane! Manager można zainstalować z katalogu : X:\Driver\Intel\Intel Rapid Storage\ \Manager\ Uruchamiając IATA_CD.exe Instalator wymaga naciskania przycisku Dalej, Po zakończonej instalacji należy uruchomić ponownie maszynę.

$Manager można zainstalować z katalogu : X:\Driver\Intel\Intel Rapid Storage\4.1.0.1047\Manager\ Uruchamiając IATA_CD.$

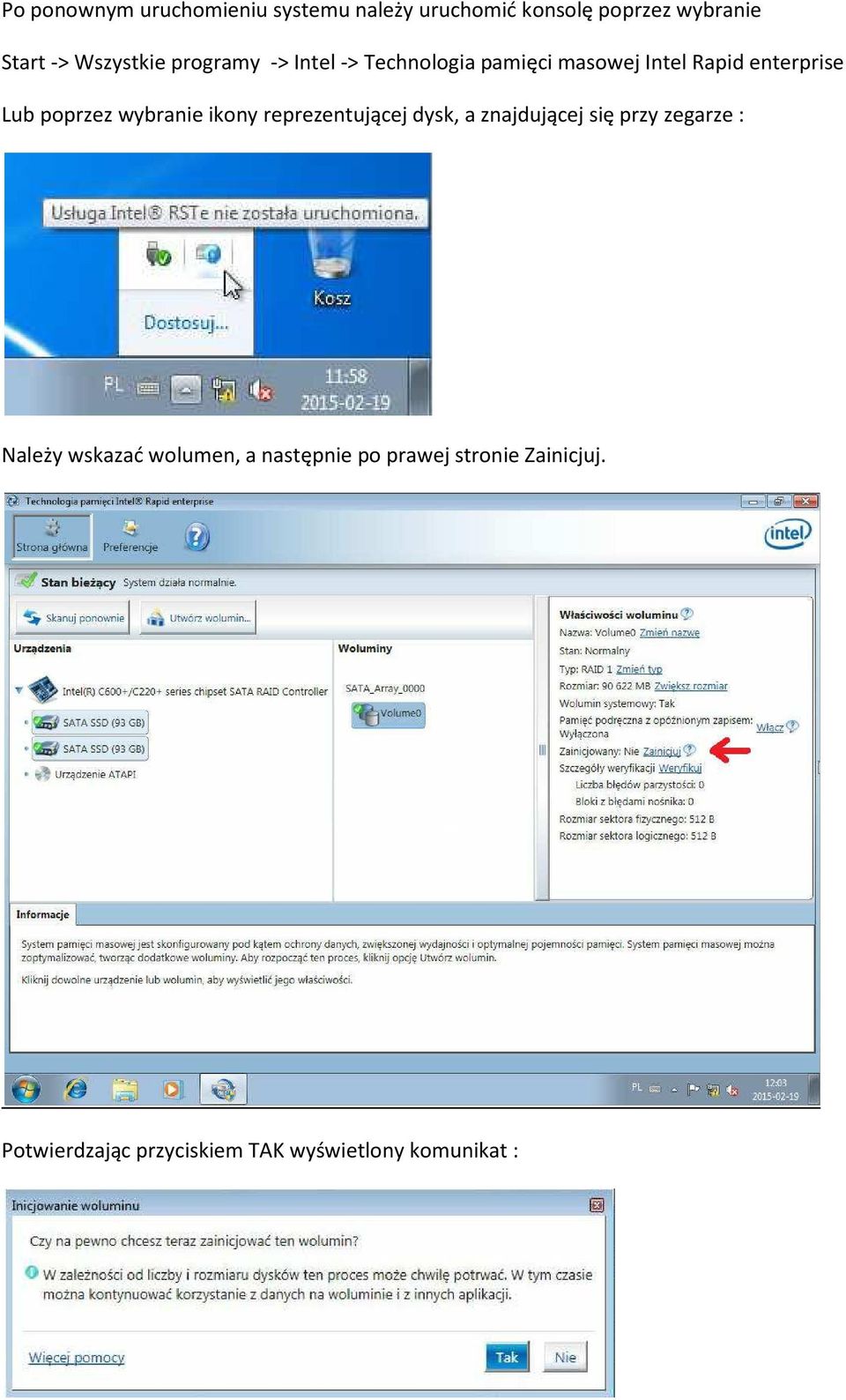

7 Po ponownym uruchomieniu systemu należy uruchomić konsolę poprzez wybranie Start -> Wszystkie programy -> Intel -> Technologia pamięci masowej Intel Rapid enterprise Lub poprzez wybranie ikony reprezentującej dysk, a znajdującej się przy zegarze : Należy wskazać wolumen, a następnie po prawej stronie Zainicjuj. Potwierdzając przyciskiem TAK wyświetlony komunikat :

poprzez wybranie ikony reprezentującej dysk, a znajdującej się przy zegarze : Należy

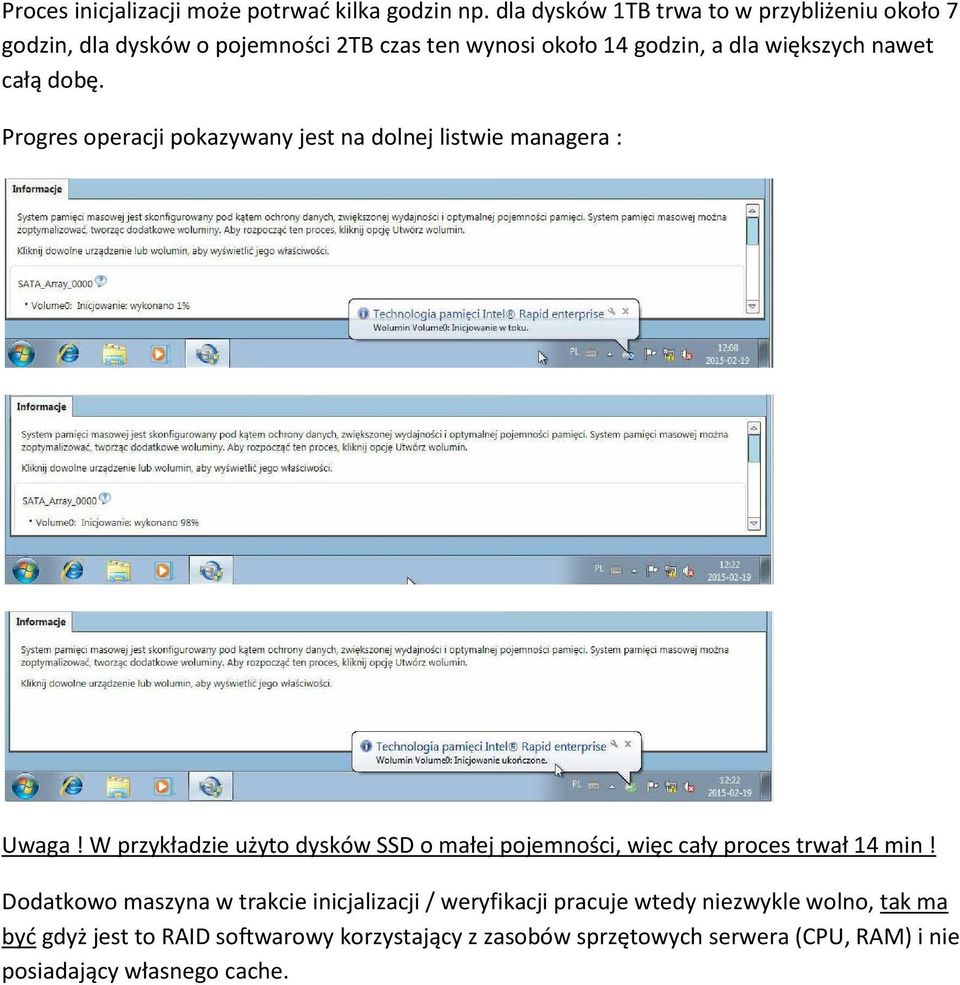

8 Proces inicjalizacji może potrwać kilka godzin np. dla dysków 1TB trwa to w przybliżeniu około 7 godzin, dla dysków o pojemności 2TB czas ten wynosi około 14 godzin, a dla większych nawet całą dobę. Progres operacji pokazywany jest na dolnej listwie managera : Uwaga! W przykładzie użyto dysków SSD o małej pojemności, więc cały proces trwał 14 min! Dodatkowo maszyna w trakcie inicjalizacji / weryfikacji pracuje wtedy niezwykle wolno, tak ma być gdyż jest to RAID softwarowy korzystający z zasobów sprzętowych serwera (CPU, RAM) i nie posiadający własnego cache.

całą dobę. Progres operacji pokazywany jest na dolnej listwie managera : Uwaga!

9 Prawidłowo zakończony proces inicjalizacji wolumenu RAID ukaże komunikat statusu w prawym oknie GUI managera RSTe : Jeśli chcesz korzystać z szybkiego kontrolera, nie obciążającego systemu, wyposażonego we własny chip obliczeniowy i cache, posiadającego możliwość podpięcia BBU (Battery Backup Unit), przyśpieszającego dysku SSD na Smart Cache oraz działającego pod Linux to dokonaj zakupu dedykowanego kontrolera RAID. Uwaga! Założenie bezpiecznego poziomu RAID (RAID1, RAID5, RAID10, RAID 50 RAID60) na serwerze zapewnia użytkownikowi jedynie zachowanej tzw. Ciągłości pracy maszyny. Nie jest ta operacja tożsama z wykonywanie kopi bezpieczeństwa danych (tzw. backup)! Ten należy wykonywać na inne nośniki np. RDX, LTO, dysk zewnętrzny na USB lub lokalizacja sieciowa (dysk sieciowy) na urządzeniu typu NAS lub serwerze backupowym. Uwaga! Jeśli na maszynie są już założone wolumeny RAID i przystępujesz do Re-instalacji systemu i / lub zakładania / usuwania wolumenów RAID to bezwzględnie wykona kopię danych z maszyny w celu ich ochrony! LEO

dedykowanego kontrolera RAID. Uwaga! Założenie bezpiecznego poziomu RAID (RAID1, RAID5, RAID10, RAID 50 RAID60) na serwerze zapewnia użytkownikowi jedynie zachowanej tzw. Ciągłości pracy maszyny.
