2 Instrukcja instalacji NX Niniejsza instrukcja dotyczy instalacji systemu NX na komputerach prywatnych studentów Politechniki Lubelskiej. Użytkownikiem systemu może być student posiadający prawa studenta. Oznacza to, że wraz z zakończeniem studiów system NX należy odinstalować z komputera użytkownika. Aby zainstalować system należy przejść procedurę rejestracji użytkownika na stronie producenta oprogramowania firmy Siemens, oraz pobrać niezbędne pliki instalacyjne zgodnie z niniejszą instrukcją. Student musi posiadać z klasy adresowej pollub.edu.pl, pracownik: pollub.pl

3 KROK 1 W pierwszej kolejności należy utworzyć konto na serwisie GTC. Link do strony znajduję się poniżej:

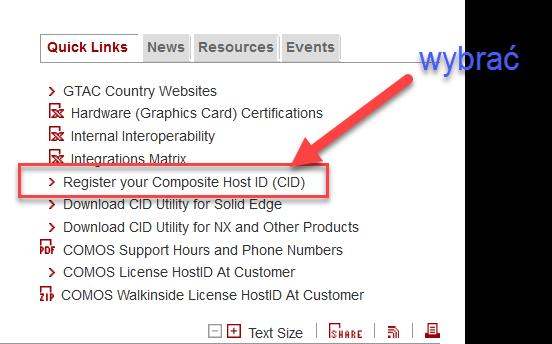

4 KROK 1 na stronie GTC wybrać zaznaczony na rys.1 link Rys.1

5 KROK 2 Na nowej stronie wybrać zaznaczoną na rys.2 opcję rejestracji Rys. 2

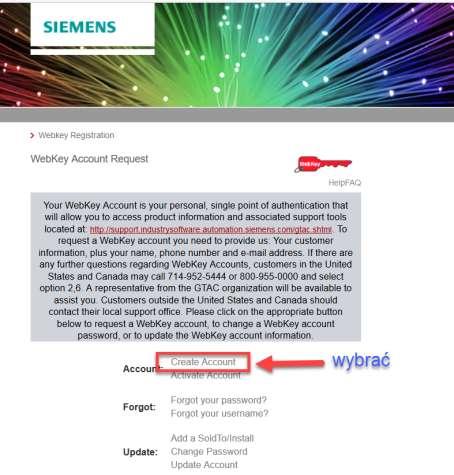

6 KROK 3 W nowo otwartej stronie wskazać opcję Create Account - tworzenie nowego profilu użytkownika zgodnie z rys.3 Rys. 3

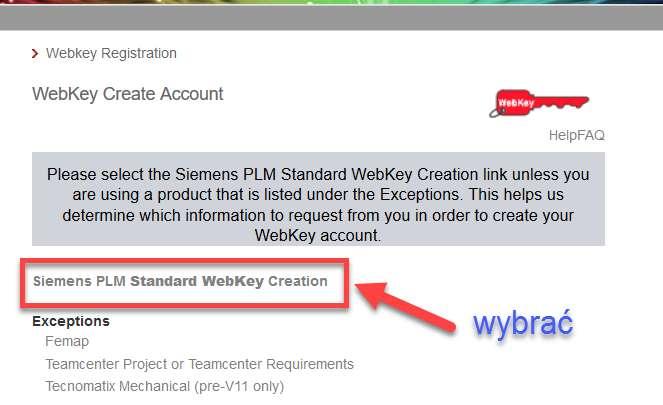

7 KROK 4 W nowo otwartej stronie wskazać opcję Siemens PLM Standard WebKey Creation- zgodnie z rys.4 Rys. 4

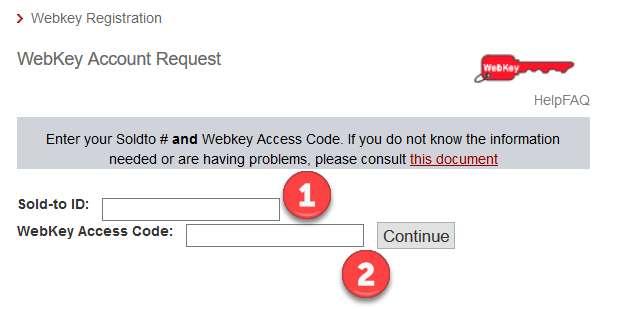

8 KROK 5 Rys. 5 W nowo otwartej stronie podać następujące dane w polu: 1. Sold-To/Install podać: WebKey Access Code podać: 6QSVB9X72Q Po wprowadzeniu danych kodów wskazać przycisk

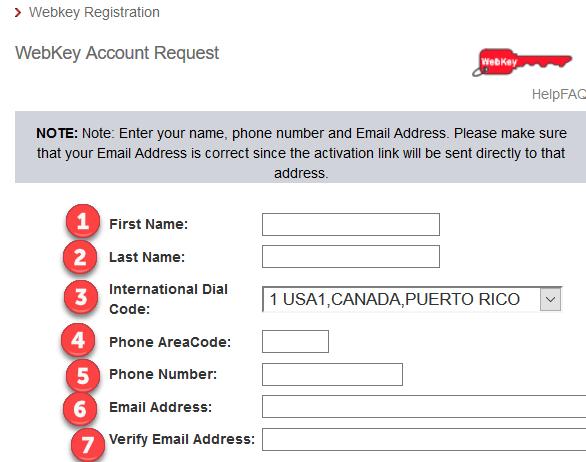

9 KROK 6 W nowo otwartej stronie podać własne prawdziwe dane!!! : 1. First Name: podać imię 2. Last Name: podać nazwisko 3. International Dial Code: 48 POLAND 4. Phone AreaCode: Phone Number: podać nr telefonu 6. Address: podać adres z klasy adresów: - W przypadku - W przypadku 7. Verify Address: podać ponownie adres Rys. 6 Uwaga konta spoza będą usuwane bez prawa ponownej rejestracji!!!

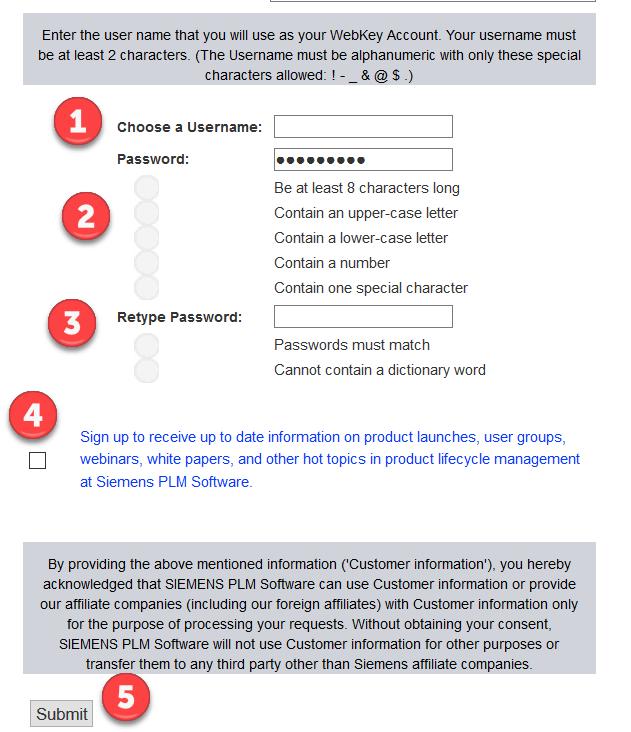

10 KROK 7 W dalszej cześć strony podać : 1. Choose a Username: podać swój indywidualny identyfikator bez znaków polskich i przy wykorzystaniu tylko znaków specjalnych:! - _ $. 2. Password: podać hasło: zgodnie z wymaganiami dłuższe niż 8 znaków, musi zawierać duże i małe litery, musi zawierać cyfrę, musi zawierać znak specjalny. 3. Retype Password: ponownie podać hasło wpisane w polu Zaznaczyć opcję otrzymywania informacji z Siemens PLM Software 5. Wybrać przycisk w celu zatwierdzenia danych Rys. 7

11 KROK 8 Po pozytywnej weryfikacji danych powinna wyświetlić się informacja w nowym oknie zgodna z rys. 8. Rys. 8

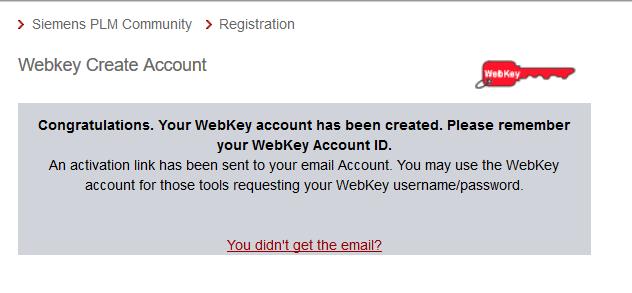

12 KROK 9 Na adres administratora systemu na Politechnice przesłane zostanie potwierdzenie utworzenia konta. Na podany adres użytkownika zostanie przesłany link aktywacyjny do konta użytkownika należy w przesłanej wiadomości kliknąć aktywację konta. Po tym kroku zostanie aktywowane konto zgodnie z rys. 9 Rys. 9

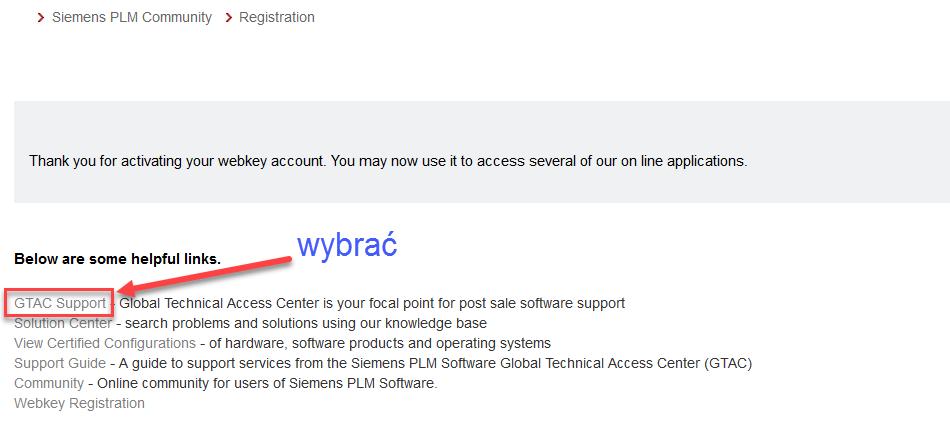

13 KROK 10 Po aktywacji wybrać opcję przełączenia się do logowania do serwisu GTC co pokazuje rys. 10 Rys. 10

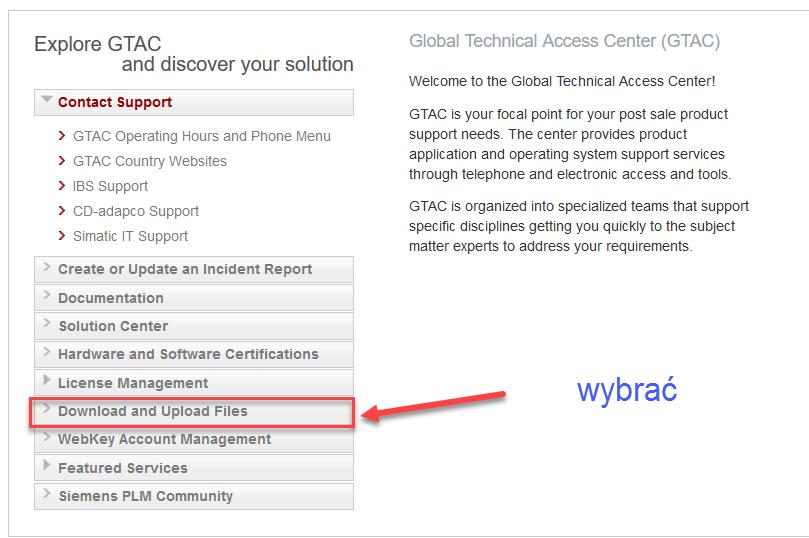

14 KROK 11 W nowo otwartym oknie należy wybrać opcję Download and Upload Files zgodnie z rys. 11 I podać dane do logowania zgodnie z wprowadzonymi wcześniej polami Username/ Password Rys. 11

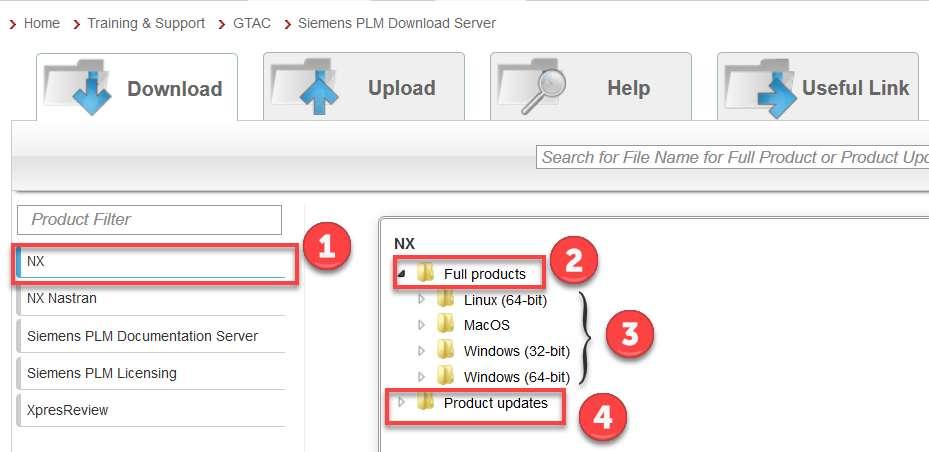

15 KROK 12 W nowo otwartym oknie należy wybrać opcję 1 NX zgodnie z rys. 12. Po prawej stronie w oknie wybrać opcję 2 ze instalacjami podstawowymi w odpowiedniej wersji systemu operacyjnego (opcja 3). W polu 4 dostępne są aktualizacje. Rys. 12

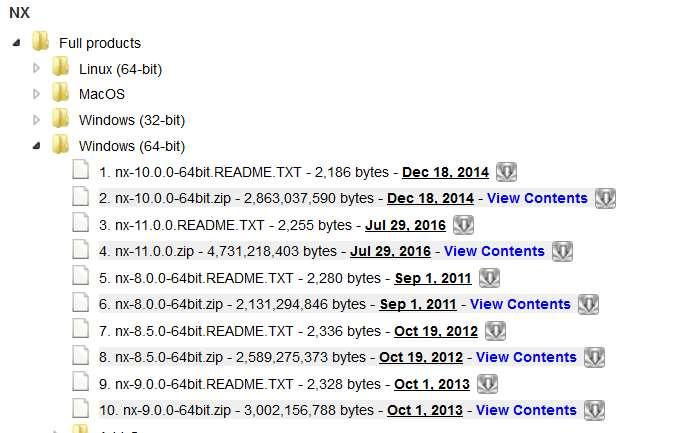

16 KROK 13 Po rozwinięciu wskazać wybraną wersję systemu NX (dostępne wersje od NX8). Po wybraniu archiwum zostanie zapisane na dysku komputera. (rys. 13) Rys. 13

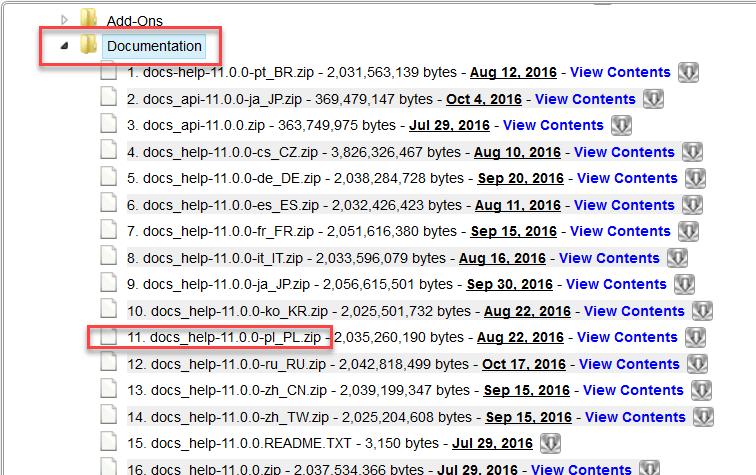

17 KROK 14 Po wskazaniu katalogu Documentation rozwinięciu wskazać wybraną wersję dokumentacji pomocy dla systemu NX ( dostępne wersje od NX8). Po wybraniu archiwum zostanie zapisane na dysku komputera. Dokumentacja w języku polskim z posiada w nazwie PL. Rys. 14

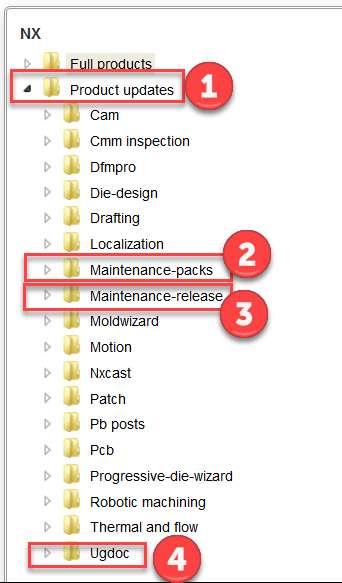

18 KROK 15 W katalogu Product updates po rozwinięciu (punkt 1): -W punkcie 2 znajdują się poprawki do danych wersji -W punkcie 3 znajdują się poprawki zbiorcze należy ściągnąć i zainstalować najnowszą wersję poprawek do danej wersji bazowej, -W punkcie 4 znajdują się poprawki do danej wersji dokumentacji Rys. 15

19 KROK 16 Po ściągnięciu plików instalacyjnych należy rozpocząć instalację danej wersji bazowej. Po rozpakowaniu archiwum wybieramy plik Launch.exe aby rozpocząć instalację systemu NX. Wybranie tego polecenia uruchomi instalację NX zgodnie z rys.16. Aby przejść do instalacji wybieramy polecenie Install NX zgodnie z rys.16 Rys. 16

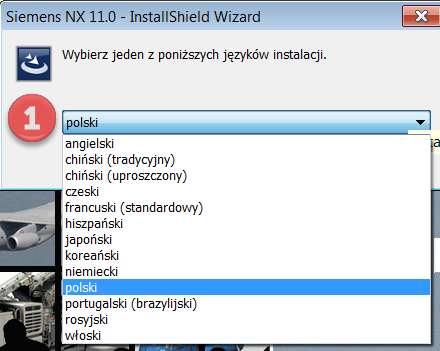

20 KROK 17 W kolejnym oknie wybieramy wersję językową instalacji NX. Możliwe języki instalacyjne można wybrać z listy po rozwinięciu listy zgodnie z punktem 1 na rys. 17. Rys. 17

21 KROK 18 W kolejnym oknie wybieramy przycisk Next Rys. 18

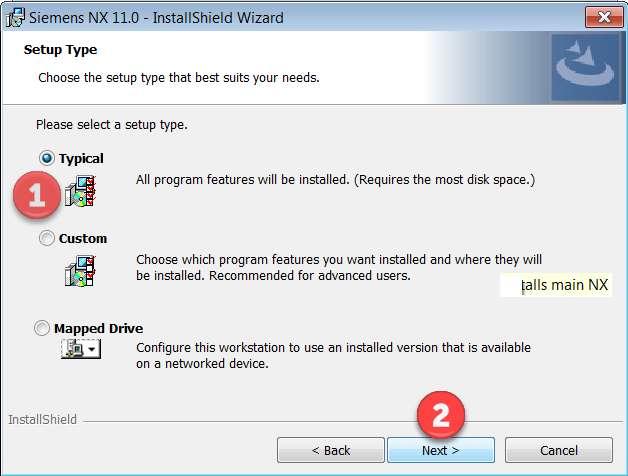

22 KROK 19 W kolejnym oknie wybieramy przycisk opcję Typical wersji instalacji a następnie wybieramy polecenie Next> zgodnie z rys.19 Rys. 19

23 KROK 20 W kolejnym oknie wybieramy lokalizację przestrzeni instalacji plików (opcja) (domyślnie powinno pozostać bez zmian) a następnie wybieramy polecenie Next> zgodnie z rys.20 Rys. 20

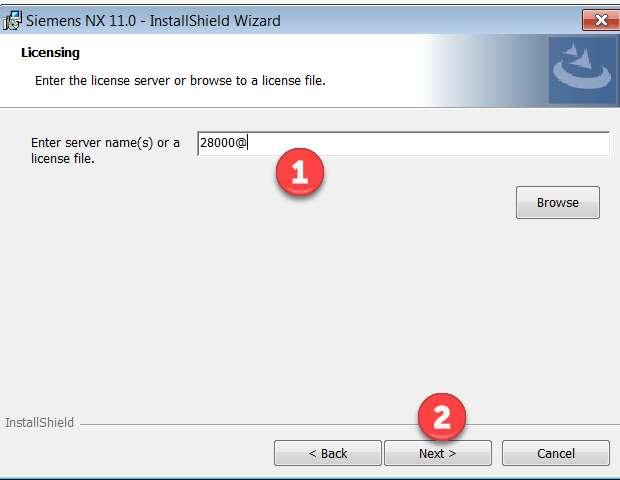

24 KROK 21 W kolejnym oknie wybieramy lokalizację serwera licencji NX. W polu 1 wpisujemy adres: 28000@ a następnie wybieramy polecenie Next> zgodnie z rys.21 Rys. 21

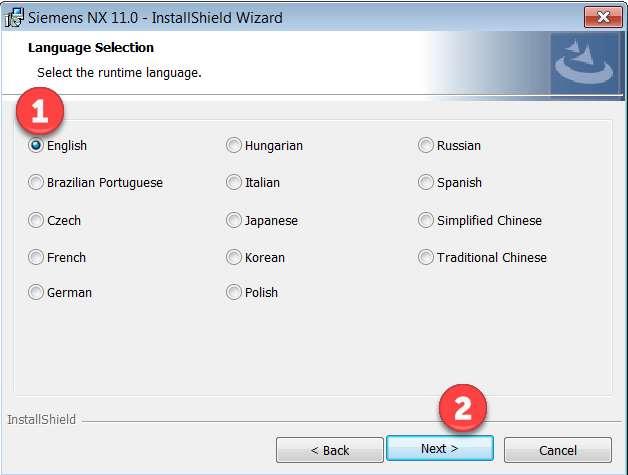

25 KROK 22 W kolejnym oknie wybieramy wersję językową z jaką rozpocznie pracę NX (domyślnie jest to język angielski) a następnie wybieramy polecenie Next> zgodnie z rys. 22. Rys. 22

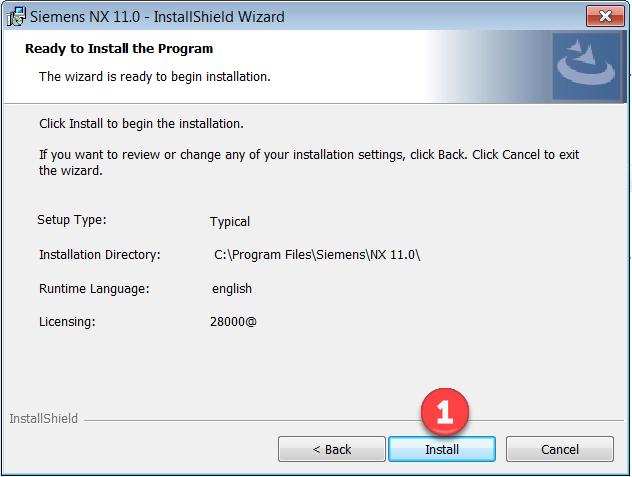

26 KROK 23 W kolejnym oknie zatwierdzamy wprowadzone nastawy instalacyjne i wybieramy polecenie (1) Install zgodnie z rys. 23. Rys. 23

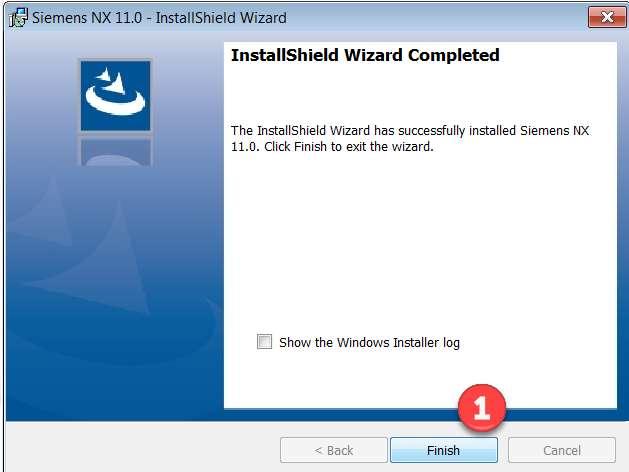

27 KROK 24 Po zakończeniu instalacji kończymy procedurę instalacji wybierając polecenie Finish zgodnie z rys. 24. Rys. 24

28 KROK 25 Zakończenie instalacji bazowej kończy wybranie polecenia EXIT zgodnie z rys. 25. Rys. 25

29 KROK 26 W kolejny kroku należy zainstalować dokumentacje do danej wersji systemu. Po jej pobraniu z GTC należy rozpakować archiwum i uruchomić plik Launch.exe. Po jego uruchomieniu zainstalować Dokumentację poprzez wybór Install Documentation. Rys. 26

30 KROK 27 W kolejny kroku należy wybrać język instalacji, a następnie wybrać polecenie Dalej (3) Rys. 27

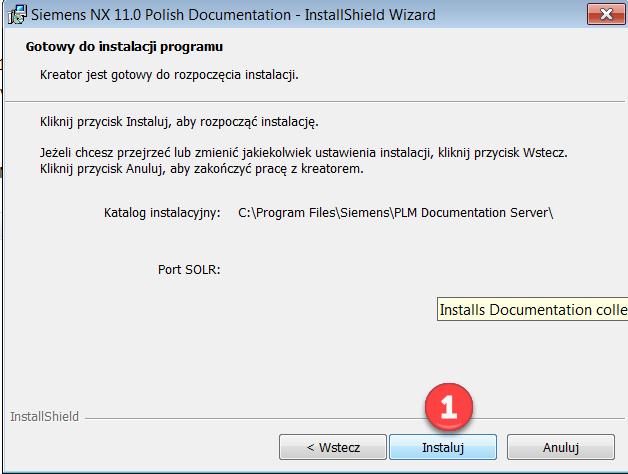

31 KROK 28 W kolejny kroku należy zweryfikować ustawienia instalacyjne i zainicjować instalację przyciskiem Instaluj(1) Rys. 28

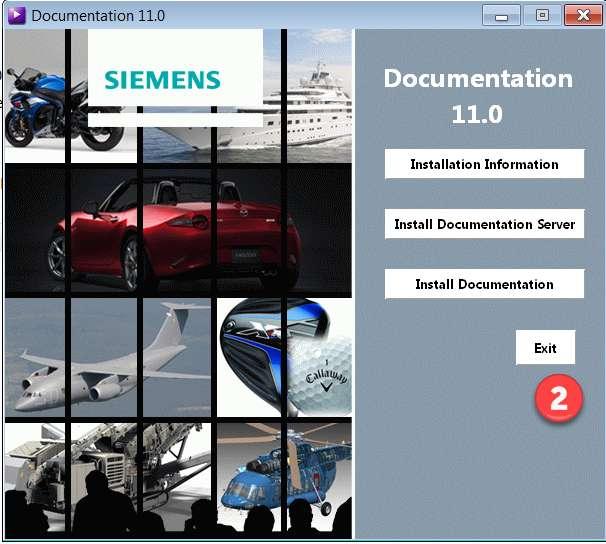

32 KROK 29 Po zainstalowaniu dokumentaccji wybieramy polecenie Zakończ(1) oraz Exit(2) na panelu podstawowym. Rys. 29

33 KROK 30 W kolejny kroku należy zainstalować aktualizacje do danej wersji systemu. W tym celu należy pobrać aktualizację z ostatnią datą jej zamieszczenia na GTC. Po rozpakowaniu archiwum rozpocząć instalację po wybraniu Launch.exe. W nowo otwartym oknie wybrać Install NX Update(1). Rys. 30

34 KROK 31 Rys. 31 W kolejny kroku należy zainstalować aktualizacje do danej wersji systemu. W tym celu należy pobrać aktualizację z ostatnią datą jej zamieszczenia na GTC. Po rozpakowaniu archiwum rozpocząć instalację po wybraniu Launch.exe. W nowo otwartym oknie wybrać Install NX Update(1). W nowym oknie wybrać Tak(2).

35 KROK 32 Po zakończeniu procedury instalacji aktualizacji dowolnym klawiszem zamykamy okno dialogowe. Następnie wybieramy Exit(2) zby zamknąć panel instalacyjny aktualizacji. Rys. 32

36 KROK 32 Rys. 32 W kolejny kroku należy zainstalować aktualizacje do danej wersji systemu. W tym celu należy pobrać aktualizację z ostatnią datą jej zamieszczenia na GTC. Po rozpakowaniu archiwum rozpocząć instalację po wybraniu Launch.exe. W nowo otwartym oknie wybrać Install NX Update(1). W nowym oknie wybrać Tak(2).

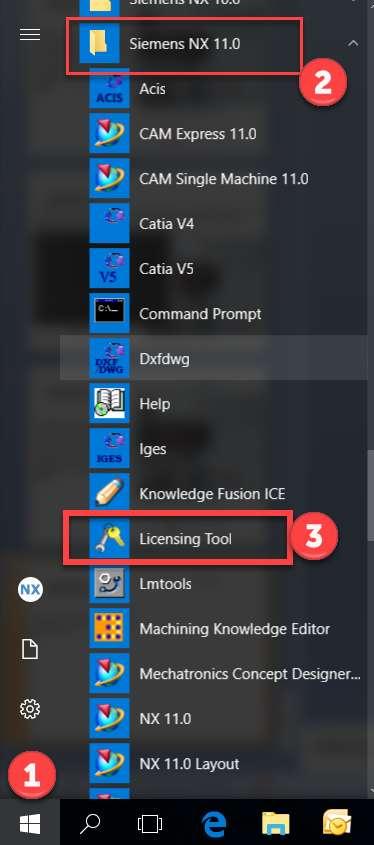

37 KROK 33 Następnie należy dodać opcje pakietów licencyjnych. W tym celu należy wybrać z polecenia(1) Start->Siemens NX 11.0 (2)(lub inna wersja instalacyjna) a następnie wybrać narzędzie Licensing Tool(3). Rys. 33

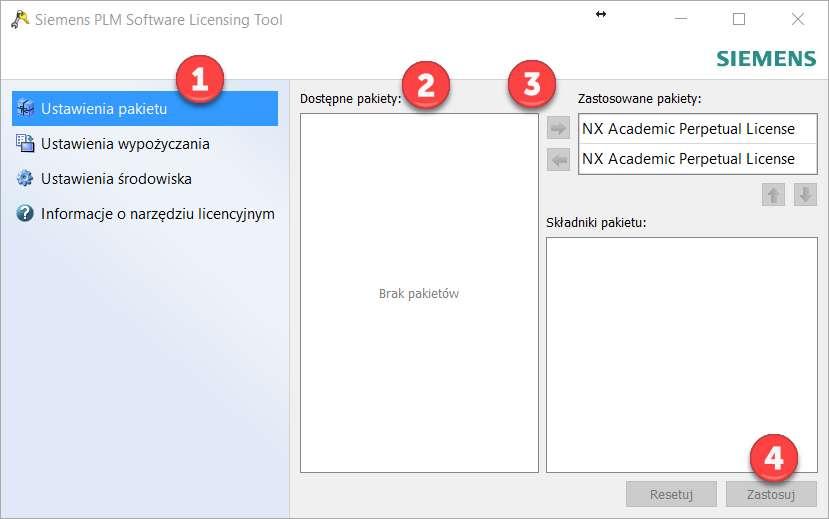

38 KROK 34 Rys. 34 Następnie należy dodać opcje pakietów licencyjnych. W tym celu należy wybrać w nowym oknie polecenie(1) Ustawienia pakietu a w opcjach Dostępne pakiety(2) wybrać za pomocą strzałek(3) pakiety do Zastosowane pakiety. Na koniec poleceniem zainstaluj potwierdzamy wybór.

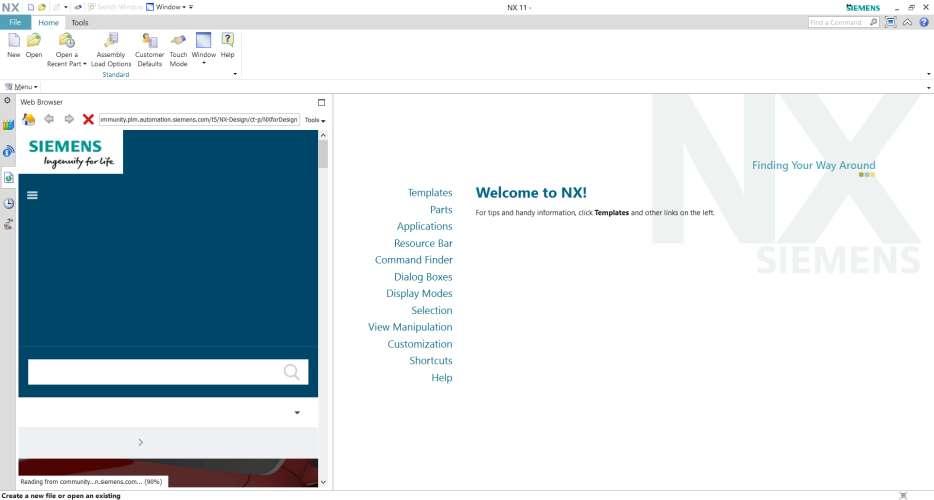

39 Aby uruchomić NX wybrać polecenie z menu Start-> Siemens NX >NX Uruchomione zostanie nowe okno z systemem NX.
