SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

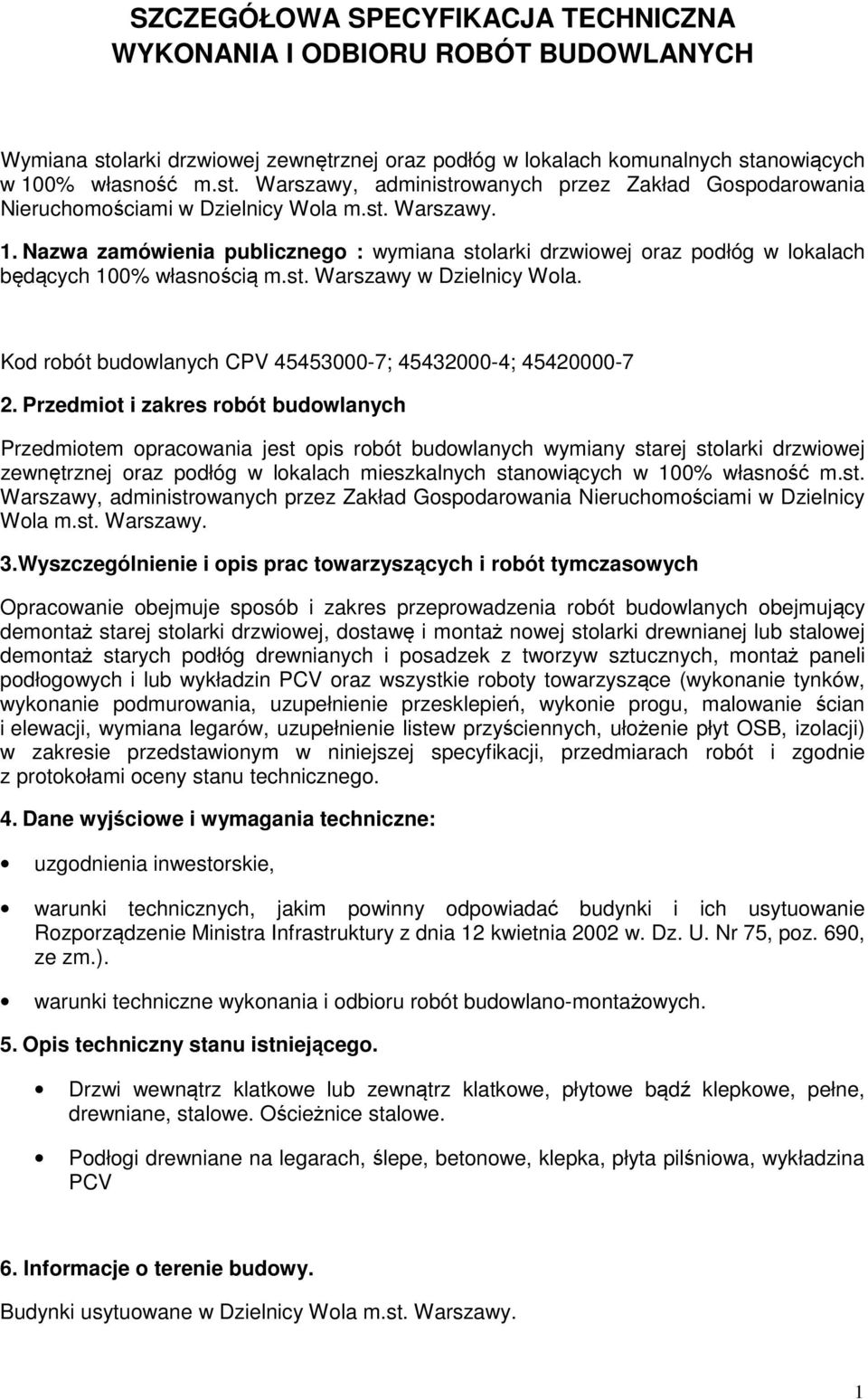

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Wymiana stolarki drzwiowej zewnętrznej oraz podłóg w lokalach komunalnych stanowiących w 100% własność m.st. Warszawy, administrowanych przez Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st. Warszawy. 1. Nazwa zamówienia publicznego : wymiana stolarki drzwiowej oraz podłóg w lokalach będących 100% własnością m.st. Warszawy w Dzielnicy Wola. Kod robót budowlanych CPV ; ; Przedmiot i zakres robót budowlanych Przedmiotem opracowania jest opis robót budowlanych wymiany starej stolarki drzwiowej zewnętrznej oraz podłóg w lokalach mieszkalnych stanowiących w 100% własność m.st. Warszawy, administrowanych przez Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st. Warszawy. 3.Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Opracowanie obejmuje sposób i zakres przeprowadzenia robót budowlanych obejmujący demontaż starej stolarki drzwiowej, dostawę i montaż nowej stolarki drewnianej lub stalowej demontaż starych podłóg drewnianych i posadzek z tworzyw sztucznych, montaż paneli podłogowych i lub wykładzin PCV oraz wszystkie roboty towarzyszące (wykonanie tynków, wykonanie podmurowania, uzupełnienie przesklepień, wykonie progu, malowanie ścian i elewacji, wymiana legarów, uzupełnienie listew przyściennych, ułożenie płyt OSB, izolacji) w zakresie przedstawionym w niniejszej specyfikacji, przedmiarach robót i zgodnie z protokołami oceny stanu technicznego. 4. Dane wyjściowe i wymagania techniczne: uzgodnienia inwestorskie, warunki technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w. Dz. U. Nr 75, poz. 690, ze zm.). warunki techniczne wykonania i odbioru robót budowlano-montażowych. 5. Opis techniczny stanu istniejącego. Drzwi wewnątrz klatkowe lub zewnątrz klatkowe, płytowe bądź klepkowe, pełne, drewniane, stalowe. Ościeżnice stalowe. Podłogi drewniane na legarach, ślepe, betonowe, klepka, płyta pilśniowa, wykładzina PCV 6. Informacje o terenie budowy. Budynki usytuowane w Dzielnicy Wola m.st. Warszawy. 1

2 6.1 Organizacja robót budowlanych. Roboty są przewidziane do realizacji w warunkach ograniczeń wynikających z użytkowania przez mieszkańców. Wykonawca zobowiązany jest do: powiadomienia najemcy i odpowiedniego przedstawiciela zamawiającego o terminie planowanych prac minimum z 3 dniowym wyprzedzeniem. zawarcia w razie konieczności umowy ryczałtowej z RWE Stoen Operator na pobór energii elektrycznej rozliczenia w razie konieczności kosztów poboru wody z Zamawiającym odpowiedniego przygotowania teren robót między innymi poprzez wyniesienie oraz ponowne wstawienie uprzednio opróżnionych mebli zapewnienia bezpieczeństwa osób postronnych i użytkowników budynku oraz bezpieczną komunikację przed budynkiem, przez dostosowanie organizacji robót oraz odpowiednie wydzielenie stanowisk montażu. 6.2 Ochrony środowiska. Materiał drewniany z demontażu przeznaczona na drewno opałowe. Szkło, elementy metalowe, tworzywa sztuczne i gruz budowlany na składowisko odpadów. Do powyższego zobowiązany jest Wykonawca robót. 6.3 Warunki bezpieczeństwa pracy Prace mogą wykonywać przeszkoleni pracownicy, zaopatrzeni w ochrony osobiste. W szczególności należy przestrzegać ogólne przepisy bezpieczeństwa i higieny pracy" (Dz. U. z 2003 nr 169, poz. 1650). oraz przepisy w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych" (Dz. U. z 2003 r. Nr 47, poz. 401). W szczególności należy zachować przepisy zawarte w rozdziałach 5 i 9 obejmujące: Rozdział 5 - wymagania dotyczące miejsc pracy usytuowanych w budynkach oraz w obiektach poddawanych remontowi lub przebudowie. 6.4 Zaplecze dla potrzeb wykonawcy Zamawiający nie zapewnia zaplecza budowy oraz zaplecza socjalnego dla pracowników wykonawcy. 6.5 Warunki dotyczące organizacji ruchu Dojazd na poszczególne posesje z ograniczeniem ruchu. Wymagane zachowanie szczególnego bezpieczeństwa manewrów na podwórzu przed budynkami Zabezpieczenie chodników i jezdni Stanowiska robót należy zabezpieczyć przed zniszczeniem i zabrudzeniem klatek schodowych i budynków. 7. Zakres robót obejmuje czynności: Opracowanie obejmuje sposób i zakres przeprowadzenia robót budowlanych obejmujący między innymi: demontaż istniejącej stolarki drzwiowej wraz z wywiezieniem i utylizacją, dostawę i montaż nowej stolarki drewnianej lub stalowej wraz z obróbką ościeży i ich pomalowaniem, w kolorze ścian lokalu, klatki schodowej lub w istniejącej kolorystyce elewacji budynku. uszczelnienie styku drzwi z ościeżami, 2

3 montaż zamków atestowanych o odporności na włamanie w klasie C, zamki podklamkowe z wkładką Yale montaż numeru lokalu, montaż progu. montaż wizjera zerwanie posadzki z tworzyw sztucznych, rozebranie klepki izolacja z foli budowlanej, ułożenie izolacji z płyt styropianowych, wymiana legarów, ułożenie posadzki z paneli podłogowych na piance, ułożenie posadzki z PCV., montaż listew przyściennych. Szczegółowy zakres robót określają przedmiary robót. 8. Właściwości wyrobów budowlanych Do wykonania robót należy zastosować materiały, wyroby budowlane i urządzenia odpowiadające co do jakości wyrobów dopuszczonych do obrotu i stosowania w budownictwie określonym w art.: 5 i art Ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2014 poz. 883), oraz opisu przedmiotu zamówienia. Wymagania te należy potwierdzić stosownymi atestami, certyfikatami i aprobatami technicznymi, a wartości liczbowe potwierdzić badaniami ITB. 9. Wymagania dotyczące wykonania robót budowlanych Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość materiałów i wykonywanych robót. Cechy materiałów i elementów muszą być jednorodne i wykazywać zgodność z określonymi wymaganiami, a rozbieżności nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy wykonane roboty lub dostarczone materiały będą niezgodne z dokumentacją lub specyfikacją, przy jednoczesnym wpływie na niezadowalającą jakość, to takie materiały zostaną zastąpione innymi, a elementy zostaną rozebrane i wykonane ponownie na koszt wykonawcy. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność ze specyfikacją techniczną, przepisami, normami, sztuką budowlaną oraz z poleceniem inspektora nadzoru. Polecenia inspektora nadzoru będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi wykonawca. Roboty należy wykonywać zgodnie z przepisami wynikającymi o użytkowaniu obiektu budowlanego, w terminie uzgodnionym z zamawiającym. Wykonawca zobowiązany jest do utrzymania terenu budowy w należytym porządku, w tym także sprzątania ciągów komunikacyjnych wykorzystywanych przez pracowników Wykonawcy do transportu materiału. 3

4 Wykonawca poda czas realizacji zamówienia z orientacyjnym harmonogramem prac demontażowo- montażowych Opis wymaganych właściwości wyrobów kolor stolarki drzwiowej brązowy lub dostosowany do istniejących na piętrze lub w budynku Skrzydło drzwiowe otwierane analogiczne jak w stolarce wymienianej, w przypadku niezgodności z obowiązującymi przepisami do wewnątrz lokalu. Grubość skrzydła minimum 46 mm. Rama drewniana, wzmocniona profilem aluminiowym lub stalowym, Zawiasy dwuczopowe z regulacją w płaszczyźnie poziomej. Trzy bolce antywyważeniowe po stronie zawiasów. Izolacyjność akustyczna drzwi minimum Rw=31 db. Zamek atestowany o odporności na włamanie w klasie C. Wizjer. Zamek podklamkowy z wkładką typu Yale. Panele podłogowe w kolorze ogólnodostępnym. Kolorystykę należy każdorazowo uzgadniać z inspektorem nadzoru. Klasa odporności na ścieranie minimum AC2. Folia budowlana 0,25 mm. płyty styropianowe grubość dostosowana do warstw podłogowych legary z drewna drzew iglastych o minimalnej szerokości 50 mm., pianka pod panelowa, wykładzina PVC klasa odporności na ścieranie minimum 22 listwy przyścienne PVC Sposób osadzenia stolarki drzwiowej. Zgodnie z wytycznymi producenta 9.3. Wykończenia ościeży otworów drzwiowych. Na ościeżach otworów po zamontowaniu i uszczelnieniu stolarki należy uzupełnić uszkodzenia i ubytki tynku od wewnątrz i od zewnątrz. Po wyschnięciu tynku należy uzupełnić malowanie ościeży w kolorze ścian lokalu, klatek schodowych lub elewacji. 10. Kontrola, badaniami oraz odbiór wyrobów i robót. Wykonanie robót i zastosowanie wyrobów wg - Aprobaty Technicznej ITB, Certyfikatu systemu oraz norm budowlanych stolarki otworowej i pokryć podłogowych 11 Wymagania dotyczące przedmiaru i obmiaru robót. Przed wykonaniem prac należy przeprowadzić inwentaryzację każdego otworu drzwiowego w murze oraz podłóg. W zakresie robót należy ująć wszystkie niezbędne czynności związane z prawidłowym i kompletnym wykonaniem robót zasadniczych. 4

5 Szkice załączone przez Zamawiającego nie zwalniają Wykonawcy z dokonania inwentaryzacji pomiarów z natury. Zakres prac należy każdorazowo uzgadniać z inspektorem nadzoru 12. Rozliczenie robót tymczasowych i prac towarzyszących. Wykonawca pokrywa koszty wykonania robót podstawowych dostarczenia i wymiany stolarki, podłóg i prac towarzyszących z przywróceniem placu budowy do stanu nie pogorszonego, wywozu zdemontowanych okien i ościeżnic oraz wszelkie pozostałe koszty związane z realizacją prac. 13. Opis sposobu odbioru robót budowlanych. Odbiór robót wg wymagań jakościowych określonych w - Aprobacie Technicznej ITB, Certyfikatu, oraz norm budowlanych zastosowanego systemu stolarki. Wymagania odbioru robót zgodnie z warunkami technicznymi wykonania i odbioru robót budowlanomontażowych". Wykonawca przedłoży w ofercie niezbędne certyfikaty bezpieczeństwa, świadectwa kwalifikacyjne, aprobaty techniczne, oceny higieniczne i certyfikaty zgodności wyrobu. 14. Dokumenty odniesienia. Stosowane materiały i wyroby powinny odpowiadać co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie określonym w art.: 5 i art Ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2014 poz. 883), oraz opisu przedmiotu zamówienia. Aktualnie obowiązujące przepisy: ustawa - Prawo budowlane z dnia r. (Dz. U. z 2013 r., poz. 1409), Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 z późn. zm.). 15. Uwagi ogólne. W przypadku wystąpienia odmiennych warunków od założonych w opracowaniu, powstania wątpliwości lub niejasności na etapie przygotowania lub realizacji robót, należy zwrócić się do autora niniejszego opracowania o dodatkowe informacje lub wyjaśnienia. Wykorzystanie opracowania w całości lub w części, poza cel i zakres zlecenia inwestora, wymaga uzgodnienia autorskiego na piśmie. Niniejsze opracowanie nie zastępuje wymaganych uzgodnień lokalnych. 16. Informacja bezpieczeństwa i ochrony zdrowia. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów, Wykaz istniejących obiektów budowlanych; Elementy zagospodarowania działek lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Wejścia do budynku wymagają oznakowania na czas robót remontowych. Przewidywane zagrożenia przy realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. Pracowników należy przeszkolić w zakresie znajomości i przestrzegania przepisów bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Rozporządzenia 5

6 Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 47, poz. 401) oraz Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia r. zmieniające rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy ( Dz. U. z 2003 nr 169, poz. 1650). Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Poszczególne etapy robót należy prowadzić w takiej kolejności aby rozdzielić procesy rozbiórkowe, usuwania i wymiany uszkodzonych elementów, od pozostających i nowych elementów robót. W tym celu należy zachować kolejność prac podaną w niniejszej dokumentacji remontu. Na budowie obejmującej budynek, należy zastosować oznakowanie placu budowy z tablicami ostrzegawczymi i informacyjnymi, z podanymi telefonami alarmowymi osób odpowiedzialnych. 17. DOKUMENTY ODNIESIENIA: PN-B-10085:2001 stolarka budowlana PN-70-B roboty tynkarskie PN-6/C szpachlówki i kity szpachlowe PN-C-81901:2002 farby olejne PN-69/B izolacje bitumiczne PN-B-30000:1990 cement portlandzki P N - 86/ B wapno PN-85/ środki transportu PN-EN 13329: wersja polska Laminowane pokrycia podłogowe PN-EN 685:2005 elastyczne i laminowane pokrycia podłogowe - klasyfikacja 6
