Szybki przewodnik. Wagi precyzyjne Modele XPE

Transkrypt

1 Szybki przewodnik Wagi precyzyjne Modele XPE

2

3 Spis treści 1 Wstęp 5 Informacje dotyczące bezpieczeństwa 6.1 Definicje sygnałów ostrzegawczych i symboli 6. Informacje dotyczące bezpieczeństwa produktu 6 3 Projekt i funkcjonalność Opis ogólny Platforma wagowa typu S Platforma wagowa typu L Terminal Interfejs użytkownika Wyświetlacz Pola wprowadzania danych Oprogramowanie układowe Ustawienia systemu Profile użytkowników Ustawienia poszczególnych użytkowników System zabezpieczeń 17 4 Instalacja i przygotowanie do eksploatacji Rozpakowanie Rozpakowanie osłony przeciwwiatrowej Pro (zależnie od 19 modelu) 4. Miejsce Montaż wagi Montaż terminala do platformy wagowej typu S Montaż terminala do platformy wagowej typu L Montaż osłony przeciwwiatrowej i szalki wagi do platformy wagowej typu S 4.4 Podłączanie wagi Konfiguracja wagi Pierwsze ważenie Włączenie wagi Poziomowanie wagi Wykonanie prostego ważenia Transport wagi 7 5 Konserwacja Czyszczenie 8 5. Czyszczenie osłony przeciwwiatrowej (modele 0,1 mg i 1 mg) Utylizacja 9 6 Dane techniczne Dane ogólne, platforma wagowa typu S Dane ogólne, platforma wagowa typu L Objaśnienia dotyczące zasilacza AC firmy METTLER TOLEDO Dane specyficzne dla modelu Wagi ze zdolnością odczytu 0,1 mg, platforma typu S z osłoną 31 przeciwwiatrową 6.4. Wagi ze zdolnością odczytu 1 mg, platforma typu S z osłoną przeciwwiatrową 3 Spis treści 3

4 6.4.3 Wagi ze zdolnością odczytu 5 mg, platforma typu S z szalką 33 SmartPan Wagi ze zdolnością odczytu 10 mg, platforma typu S z szalką 34 SmartPan Wagi ze zdolnością odczytu 0,1 g, platforma typu S Wagi ze zdolnością odczytu 10 mg, platforma typu L z szalką 36 SmartPan Wagi ze zdolnością odczytu 0,1 g, platforma typu L Wagi ze zdolnością odczytu 1 g, platforma typu L 38 4 Spis treści

5 1 Wstęp Dziękujemy za wybranie wagi firmy METTLER TOLEDO. Nasze wagi zapewniają wiele możliwości ważenia i regulacji oraz wyjątkową wygodę obsługi. Dostępne są różne modele wag, które oferują rozmaite funkcje i W instrukcji zostały opisane te funkcje, które są ważne z punktu widzenia obsługi wagi. Jednak różne modele mają różną charakterystykę w zakresie wyposażenia i wykorzystania. W tekście zamieszczono specjalne notatki, które wskazują na związane z tym różnice w obsłudze. METTLER TOLEDO jest wiodącym producentem wag przeznaczonych do laboratoriów i procesów produkcyjnych oraz analitycznych urządzeń pomiarowych. Wysoko wykwalifikowany personel globalnej sieci obsługi klienta jest do ciągłej dyspozycji przy wyborze akcesoriów i chętnie doradzi, jak optymalnie korzystać z wagi. Waga jest zgodna z obowiązującymi normami i dyrektywami. Obsługuje wymagania, metody pracy i protokoły zgodnie z wszystkimi międzynarodowymi systemami zapewniania jakości, np. GLP (zasady dobrej praktyki laboratoryjnej) i GMP (zasady dobrej praktyki produkcyjnej). Waga otrzymała deklarację zgodności CE, a jej producent, czyli firma METTLER TOLEDO, uzyskała certyfikaty ISO 9001 i ISO To zapewnia długoterminową ochronę inwestycji w postaci wysokiej jakości produktu i kompleksowego pakietu obsługi (naprawy, konserwacja, serwis, regulacja). Więcej informacji u Więcej informacji znajduje się w instrukcji obsługi na płycie CD. Wersja oprogramowania Instrukcja obsługi jest oparta na fabrycznie zainstalowanym oprogramowaniu układowym w wersji V Wstęp 5

6 Informacje dotyczące bezpieczeństwa.1 Definicje sygnałów ostrzegawczych i symboli Uwagi dotyczące bezpieczeństwa są oznaczone specjalnymi wyrazami i symbolami ostrzegawczymi i zawierają ostrzeżenia i informacje dotyczące bezpieczeństwa. Ignorowanie uwag dotyczących bezpieczeństwa może być przyczyną obrażeń, uszkodzenia urządzenia, jego nieprawidłowego funkcjonowania i nieprawidłowych odczytów. Wyrazy ostrzegawcze OSTRZEŻENIE OSTRZEŻENIE Uwaga Informacja sytuacje niebezpieczne o średnim poziomie zagrożenia, które mogą spowodować poważne uszkodzenia ciała lub śmierć, jeśli się im nie zapobiegnie sytuacje niebezpieczne o niskim ryzyku, które powodują uszkodzenie urządzenia lub jego funkcji, utratę danych, a także drobne lub średnie obrażenia. (brak symbolu) Ważne informacje dotyczące produktu. (brak symbolu) Przydatne informacje dotyczące produktu. Symbole ostrzegawcze Ogólne niebezpieczeństwo Porażenie prądem. Informacje dotyczące bezpieczeństwa produktu Przeznaczenie Waga jest przeznaczona do ważenia. Wagi należy używać wyłącznie do tego celu. Dowolne inne zastosowanie i praca poza limitami określonymi przez charakterystykę techniczną bez pisemnej zgody firmy Mettler- Toledo AG jest traktowane jako niezgodne z przeznaczeniem. Korzystanie z urządzenia w warunkach grożących wybuchem gazu, w parze, we mgle, w kurzu i w pyle zapalnym (warunki niebezpieczne) jest niedozwolone. Ogólne informacje dotyczące bezpieczeństwa Waga jest zgodna z aktualnymi normami branżowymi i obowiązującymi przepisami bezpieczeństwa; jej użycie może jednak stanowić zagrożenie. Nie otwierać obudowy: waga nie zawiera części nadających się do naprawy przez użytkownika. W razie problemów prosimy o kontakt z przedstawicielem firmy METTLER TOLEDO. Korzystając z urządzenia, należy zawsze postępować zgodnie z niniejszą instrukcją. Należy ściśle przestrzegać instrukcji dotyczących konfiguracji nowego urządzenia. Korzystanie z urządzenia w sposób niezgodny z niniejszą instrukcją może doprowadzić do uszkodzenia jego zabezpieczeń, za co METTLER TOLEDO nie ponosi żadnej odpowiedzialności. Bezpieczeństwo pracowników Przed użyciem wagi zapoznać się z treścią niniejszej instrukcji. Instrukcję obsługi zachować do wglądu. Waga nie może być w żaden sposób modyfikowana. Używać wyłącznie części zapasowych i akcesoriów firmy METTLER TOLEDO. 6 Informacje dotyczące bezpieczeństwa

7 Uwagi dotyczące bezpieczeństwa OSTRZEŻENIE Ryzyko porażenia prądem Używać należy tylko oryginalnego zasilacza uniwersalnego AC dostarczonego z wagą po uprzednim sprawdzeniu zgodności wartości napięcia umieszczonej na nim z napięciem lokalnej sieci. Zasilacz podłączać tylko do gniazda z uziemieniem. PRZESTROGA Uszkodzenie wagi a) Do użytku tylko w suchych pomieszczeniach. b) Nie obsługiwać ekranu dotykowego szpiczastymi przedmiotami! Chociaż konstrukcja wagi jest bardzo trwała, należy pamiętać, że jest ona przyrządem precyzyjnym. Zachować ostrożność podczas obsługi. c) Nie otwierać obudowy: waga nie zawiera części nadających się do naprawy przez użytkownika. W razie problemów prosimy o kontakt z przedstawicielem firmy METTLER TOLEDO. d) Używać wyłącznie akcesoriów i urządzeń peryferyjnych firmy METTLER TOLEDO. Zostały one opracowane z myślą o tej właśnie wadze. Informacje dotyczące bezpieczeństwa 7

8 3 Projekt i funkcjonalność 3.1 Opis ogólny Platforma wagowa typu S XPE 1 mg METTLER TOLEDO Widok z przodu 1 Terminal Wyświetlacz "Touch screen" 3 Przyciski operacyjne 4 Czujniki SmartSens 5 Oznaczenie typu 6 Wskaźnik poziomu / Czujnik poziomu 7 Element przeciwwiatrowy 8 Szalka wagowa 9 Szklana osłona przeciwwiatrowa 10 Uchwyt do obsługi drzwiczek osłony przeciwwiatrowej 11 Stopki zabezpieczające (dot. modeli 5 mg, 10 mg, 0,1 g + 1 g) 13 SmartPan 14 Tacka 1 Nóżki poziomujące 8 Projekt i funkcjonalność

9 Widok z tyłu Gniazdo drugiego interfejsu (opcja) Gniazdo zasilacza 3 Uchwyt na dodatkowy wyświetlacz albo statyw terminala (opcja) 5 Aux (złącze czujnika "ErgoSens", przełącznik ręczny lub nożny) 7 Uchwyt do zabezpieczenia przed kradzieżą 4 Aux 1 (złącze czujnika "ErgoSens", przełącznik ręczny lub nożny) 6 Interfejs szeregowy RS3C 3.1. Platforma wagowa typu L Widok z góry 1 Terminal Wyświetlacz Touch screen 3 Przyciski operacyjne 4 Czujniki SmartSens 5 Nazwa typu 6 Szalka wagowa 7 Nóżki poziomujące 8 Osłona 9 Uchwyt do zabezpieczenia przed kradzieżą 10 Poziomica / Czujnik poziomu 11 Element przeciwwiatrowy 1 SmartPan Projekt i funkcjonalność 9

10 Widok z dołu Punkty mocowania terminala lub osłony Mocowanie stojaka terminala (opcja) 3 Przewód zasilający 4 Aux 1 (złącze dla ErgoSens, przełącznika ręcznego lub nożnego) 5 Aux (złącze dla ErgoSens, przełącznika ręcznego lub nożnego) 6 Interfejs szeregowy RS3C 7 Podłączenie kabla terminala 8 Gniazdo drugiego interfejsu (opcja) 9 Pokrywka zaczepu do ważenia pod wagą (zaczep opcjonalny) Terminal Funkcje przycisków i połączenie terminala Widok z przodu Projekt i funkcjonalność

11 Opis Wyjaśnienie 1 SmartSens Dwa czujniki bezdotykowe. Obu czujnikom bezdotykowym można przypisać wybrane funkcje (np. zerowanie, drukowanie lub regulacja rozdzielczości wyświetlacza). Patrz ustawienia czujników SmartSens i ErgoSens w odpowiednich programach. Pasek stanu Zielone ikony na pasku stanu pokazują funkcje przypisane do czujników SmartSens lewy i SmartSens prawy. Symbol F oznacza przycisk funkcyjny. Brak świecącego na zielonego symbolu oznacza dezaktywację czujnika SmartSens. Po wybraniu przycisku i włączeniu funkcji menu na krótko zapala się żółta dioda na dole paska stanu. 3 Wybierz aplikację Ten przycisk służy do wybierania pożądanej aplikacji. 4 Konfiguracja Wyświetlanie poszczególnych menu do konfiguracji bieżącej aplikacji. Aplikację można dostosować do zadania, wprowadzając różne ustawienia. 5 Drukuj Ten przycisk służy do przenoszenia danych za pomocą interfejsu, np. do drukarki. Jest możliwość podłączenia również innych urządzeń, np. komputera. Można dowolnie wybierać dane, które będą przesyłane. 6 Lampka stanu Pokazuje bieżący stan wagi. Wskaźnik stanu pokazuje, że waga jest gotowa do użycia. Patrz Lampka stanu. 7 Zerowanie Ten przycisk służy do ręcznego ustawiania nowego punktu zero (wymagane, tylko jeśli waga jest używana do normalnego ważenia). 8 Tara Ten przycisk służy do ręcznego tarowania wagi (konieczne tylko przy normalnym ważeniu). Po zakończeniu tarowania zostanie wyświetlony symbol Net oznaczający, że wszystkie wyświetlone masy zostały sprawdzone. 9 Włącz/Wyłącz Włączenie i wyłączenie wagi (tryb czuwania). 10 Ustawienia profili użytkowników Notyfikacja Zaleca się, aby nie odłączać wagi od zasilania, chyba że nie będzie używana przez dłuższy okres. Wprowadzanie podstawowych ustawień w każdym profilu użytkownika. Te ustawienia dotyczą wszystkich aplikacji. 11 Profil użytkownika Ten przycisk służy do wyświetlania profilu użytkownika. W profilu użytkownika można wprowadzać różne ustawienia. Dzięki temu można przystosować wagę do danego użytkownika lub zadania. 1 Ekran główny Ten przycisk służy do powrotu do profilu użytkownika Home z każdego poziomu menu w dowolnym programie. Projekt i funkcjonalność 11

12 1 Tył 1 Złącze systemowe (przewód terminala) Stopki o regulowanej wysokości 3. Interfejs użytkownika 3..1 Wyświetlacz Podświetlany, kolorowy wyświetlacz terminala jest ekranem dotykowym, czyli ekranem reagującym na dotyk. Można go używać do wyświetlania danych, wprowadzania ustawień i wybierania funkcji poprzez dotknięcie ekranu. Notyfikacja W zależności od przepisów obowiązujących w danym kraju na legalizowanych wagach mogą być podświetlone nieskalibrowane części dziesiętne. PRZESTROGA Nie dotykać ekranu dotykowego ostrymi i szpiczastymi przedmiotami! Może to spowodować jego uszkodzenie Opis Nazwa aplikacji Wyjaśnienie Wybierz aplikację. Dotykając tej strefy, można wybrać menu aplikacji. To samo menu można także wyświetlić przyciskiem [ ]. Obecny profil użytkownika Wyświetla aktualny profil użytkownika. Data Dotykając tej strefy, można zmienić datę. 3 Czas Dotykając tej strefy, można zmienić czas. 1 Projekt i funkcjonalność

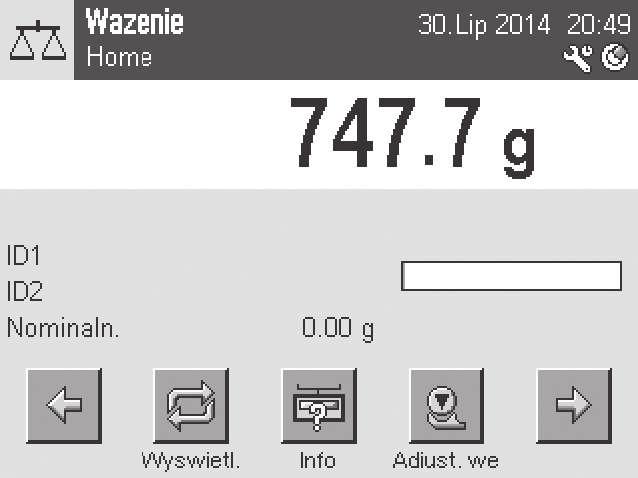

13 4 Ikony stanu Ikony stanu pokazują ważne informacje o aktualnym stanie wagi (np. nadchodzi termin przeglądu, wymagana regulacja, wymiana baterii, nieprawidłowe wypoziomowanie). Wystarczy dotknąć ikony, aby się zapoznać z wyjaśnieniem funkcji. 5 Wynik ważenia Dotknięcie wartości masy powoduje wyświetlenie okna z wynikiem w większym formacie. Ta funkcja przydaje się przy odczytywaniu wyniku ważenia z pewnej odległości. 6 Jednostka masy Jednostkę masy można zmienić, dotykając aktualnie wybranej jednostki, np. z mg na g. 7 SmartTrac SmartTrac to graficzny wskaźnik naważania, który w szybki i czytelny sposób pokazuje już wykorzystany i pozostały do wykorzystania zakres ważenia. 8 Przyciski funkcyjne Ta strefa jest przeznaczona na Przyciski Funkcyjne, które umożliwiają bezpośredni dostęp do często używanych funkcji i ustawień aplikacji. Jeśli aktywowano ponad 5 przycisków funkcyjnych, można je wybierać strzałkami. 9 Pola informacji Ten obszar służy do wyświetlania dodatkowych informacji (pola informacji) dotyczących aktywnej aplikacji. Dotknięcie pola informacji sprawia, że Pola informacji i Przyciski Funkcyjne są wyświetlane bezpośrednio z menu. Można także uruchomić asystenta poziomowania. Duży wyświetlacz Przyciskiem funkcyjnym [Wyswietl.] można powiększyć wynik ważenia na wyświetlaczu, nadal korzystając z przycisków funkcyjnych na terminalu. Wygaszacz ekranu Kiedy waga nie jest używana przez 15 minut, wyświetlacz jest automatycznie przyciemniany, a piksele są wygaszane co około 15 sekund. Po ponownym użyciu wagi (np. ustawieniu obciążenia lub naciśnięciu przycisku) wyświetlacz powraca do normalnego stanu. 3.. Pola wprowadzania danych Pole z klawiaturą służy do wprowadzania znaków, takich jak litery, cyfry i znaki specjalne. Projekt i funkcjonalność 13

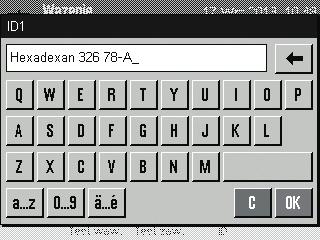

14 1 3 Opis Wyjaśnienie 1 Pole danych Wyświetlanie (wprowadzonych) znaków alfanumerycznych. Klawiatura Obszar wprowadzania danych 3 Wybór Wybór różnych układów klawiatury. 1 Wprowadź oznaczenie. Potwierdź przyciskiem [OK]. Funkcja Usuń ostatni znak 3..3 Oprogramowanie układowe Dotknij jeden raz, aby umieścić kursor na końcu pola danych. Oprogramowanie układowe steruje wszystkimi funkcjami wagi. Umożliwia dostosowanie wagi do danego środowiska pracy. Oprogramowanie układowe jest podzielone w następujący sposób: Ustawienia systemu Profile użytkowników Ustawienia poszczególnych użytkowników Aplikacje Ustawienia poszczególnych aplikacji Notyfikacja Każde menu można w dowolnej chwili zamknąć, ponownie naciskając ten sam przycisk Ustawienia systemu Ustawienia systemu (np. ustawienia urządzeń peryferyjnych) są niezależne od profilu użytkownika ani od aplikacji i dotyczą całego systemu ważenia. Ustawienia systemu można wyświetlać, naciskając przycisk [ ] lub [ ], a następnie przycisk [System]. 14 Projekt i funkcjonalność

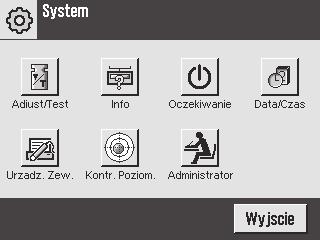

15 1 > System lub > System 3 Opis Wyjaśnienie 1 Pasek tytułu Na pasku tytułu wyświetlane są elementy służące do instruowania i informowania użytkownika. Obszar główny Główny obszar roboczy dla menu i aplikacji. Zawartość zależy od wybranej aplikacji lub wykonywanej operacji. 3 Pasek czynności Na pasku czynności znajdują się przyciski służące do wykonywania wymaganych czynności, które są dostępne w aktywnym polu dialogowym (np. [Wyjscie], [STD], [C], [OK]). 1 Ustawienia można zmieniać, dotykając odpowiedniego przycisku. Aby zamknąć ustawienia, dotknij przycisku [Wyjscie] Profile użytkowników Profile użytkowników służą do tego, aby dostosować wagę do poszczególnych zastosowań, osobistego stylu pracy lub określonych pomiarów wagi. Profil użytkownika jest zbiorem ustawień określonych przez użytkownika, które można zmieniać za pomocą przycisków. Po włączeniu wagi automatycznie ładowany jest ostatni aktywny profil użytkownika Opis Wyjaśnienie 1 Pasek tytułu Na pasku tytułu wyświetlane są elementy służące do instruowania i informowania użytkownika. Obszar główny Główny obszar roboczy dla menu i aplikacji. Zawartość zależy od wybranej aplikacji lub wykonywanej operacji. 3 Ekran główny Profil Home jest punktem wyjścia, do którego można w każdej chwili powrócić, naciskając przycisk [ ]. Zawiera ustawienia fabryczne dla wszystkich użytkowników. Ustawienia te można zmieniać w zależności od potrzeb. Zaleca się, aby nie zmieniać ustawień profilu fabrycznego Home, a wszelkie modyfikacje wprowadzać w profilach poszczególnych użytkowników. Projekt i funkcjonalność 15

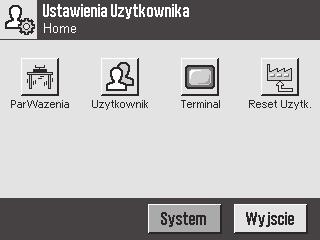

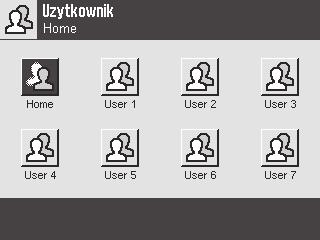

16 4 Profile użytkowników Ustawienia profili użytkowników można zmieniać w zależności od potrzeb. Wszystkie ustawienia wprowadzone w aktywnym profilu użytkownika zostaną w tym profilu zapisane. Dotyczy to zarówno aplikacji, jak i ustawień poszczególnych użytkowników. Ustawienia systemu nie zmieniają się. Profil użytkownika można zmienić, dotykając odpowiedniego przycisku Ustawienia poszczególnych użytkowników Te ustawienia można wykorzystać do tego, aby dostosować wagę do zadań i stylu pracy poszczególnych użytkowników. Ustawienia można wprowadzać oddzielnie dla każdego profilu użytkownika i dla profilu Home. Po wybraniu profilu użytkownika automatycznie ładowane są odpowiadające mu ustawienia. 1 3 Aplikacje Aplikacje to moduły oprogramowania układowego, które służą do wykonywania określonego rodzaju pomiarów wagi. Dostarczane wagi mają zainstalowane różne aplikacje. Po włączeniu wagi ładowane są: ostatni aktywny profil użytkownika i ostatnio używana aplikacja. Aplikacje są dostępne pod przyciskiem [ ]. Instrukcje pracy w standardowych aplikacjach znajdują się w kolejnych częściach tego dokumentu. 1 3 Ustawienia aplikacji Te ustawienia mogą posłużyć do tego, aby dostosować aplikacje do wymagań poszczególnych użytkowników. Dostępne opcje ustawień zależą od wybranej aplikacji. Dotknięcie przycisku [ ] powoduje otwarcie kilku ekranów menu z ustawieniami dla aktywnej w danej chwili aplikacji. Informacje o poszczególnych opcjach ustawień są dostępne w części dotyczącej danej aplikacji. Ustawienia można wprowadzać oddzielnie dla każdego profilu użytkownika i dla profilu Home. Po wybraniu profilu użytkownika odpowiadające mu ustawienia poszczególnych aplikacji ładują się automatycznie. 16 Projekt i funkcjonalność

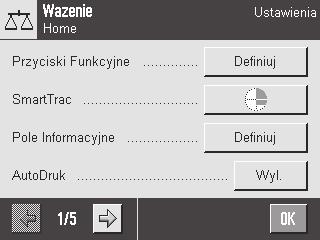

17 Opis Wyjaśnienie 1 Pasek tytułu Na pasku tytułu wyświetlane są elementy służące do instruowania i informowania użytkownika. Obszar główny Główny obszar roboczy dla menu i aplikacji. Zawartość zależy od wybranej aplikacji lub wykonywanej operacji. 3 Pasek czynności Na pasku czynności znajdują się przyciski służące do wykonywania wymaganych czynności, które są dostępne w aktywnym polu dialogowym (np. [Wyjscie], [STD], [C], [OK]). 4 Przycisk Edytowanie i wybór ustawień (np. [Definiuj], [Wl.], [Wyl.]). Zawartość zależy od aplikacji. 5 Strzałka Przyciski ze strzałkami służą do przewijania stron w przód i w tył. 1 Ustawienia można zmieniać, dotykając odpowiedniego przycisku. Potwierdź przyciskiem [OK]. 3 Aby zamknąć ustawienia, dotknij przycisku [Wyjscie]. 4 Aby zmienić ustawienia systemu, dotknij przycisku [System] System zabezpieczeń Waga jest wyposażona w kompletny system zabezpieczeń, dla którego można przydzielać prawa dostępu na poziomie administratora i użytkownika. Ustawienia, które można zmieniać, można określać dla każdego profilu użytkownika. Dostęp do chronionych części menu wymaga podania identyfikatora i hasła. W dostarczonej wadze chronione są tylko ustawienia [Administrator] w ustawieniach systemowych. Po wyborze części menu chronionej identyfikatorem i hasłem zostanie wyświetlona klawiatura alfanumeryczna, która służy do wprowadzenia hasła. PRZESTROGA Zapamiętaj swoje identyfikatory i hasła! Bez identyfikatora lub hasła nie można uzyskać dostępu do chronionych części menu. Zanotuj swoje identyfikatory i hasła i trzymaj je w bezpiecznym miejscu. 1 Wprowadź swój identyfikator. - Wielkość liter ma znaczenie; można ją przełączać przyciskami [a...z] i [A...Z]. - Aby wprowadzić liczbę, dotknij przycisku [0...9]. - Nieprawidłowe wpisy można usuwać znak po znaku przyciskiem ze strzałką. Notyfikacja Wprowadzanie znaków można w każdej chwili przerwać, dotykając przycisku [C]. Po wprowadzeniu całego identyfikatora dotknij przycisk [OK]. Zostanie wyświetlone następne okno dialogowe, w którym można wprowadzić hasło. 3 Wprowadź hasło (ze względów bezpieczeństwa zamiast znaków są wyświetlane gwiazdki) i potwierdź przyciskiem [OK]. Projekt i funkcjonalność 17

18 18 Projekt i funkcjonalność Jeśli wprowadzony identyfikator i hasło są prawidłowe, zostanie wyświetlona wybrana część menu lub rozpocznie się wybrane zadanie. Jeśli identyfikator i hasło są nieprawidłowe, zostanie wyświetlony komunikat o błędzie z prośbą o ponowne wpisanie.

19 4 Instalacja i przygotowanie do eksploatacji OSTRZEŻENIE Porażenie prądem Podczas przygotowywania do pracy i montażu wagi urządzenie powinno być odłączone od zasilania. 4.1 Rozpakowanie Otwórz opakowanie z wagą. Sprawdź, czy waga nie została uszkodzona w czasie transportu. W celu złożenia reklamacji lub zgłoszenia brakujących części prosimy o pilny kontakt z przedstawicielem firmy METTLER TOLEDO. Notyfikacja Zachowaj wszystkie elementy opakowania. Zapewnią one najlepszą ochronę wagi w razie konieczności transportu Rozpakowanie osłony przeciwwiatrowej Pro (zależnie od modelu) Osłona przeciwwiatrowa Pro nadaje się do użycia tylko z platformą wagową typu S. 1 Postaw osłonę przeciwwiatrową na czystej powierzchni. Obróć ją tak, aby pokrywa (1) była pionowo na górze. 3 Podnieś kartonik () nad uchwytem i wyciągnij go do tyłu. 4 Dobrze trzymaj szklane płytki w taki sposób, aby się nie wysunęły i nie upadły na podłogę. 5 Ponownie zamknij pokrywę (1). 6 Wsuń wszystkie szklane płytki jak najdalej do tyłu. 7 Instalacja uszczelki pierścieniowej (3) do wag ze zdolnością odczytu 0,1 mg, patrz poniżej. 8 Zamontuj dolną płytkę (5). 3 1 Instalacja uszczelki pierścieniowej, tylko modele 0,1 mg 1 Umieść pierścień uszczelniający (3) na podstawie (4) osłony, nakładając go z góry. Wsuń cały pierścień uszczelniający (3) w otwór w podstawie osłony przeciwwiatrowej. 3 Wyciągnij górną krawędź pierścienia przez otwór tak, aby przylegała płasko i szczelnie na całym obwodzie. 4 Szczelne przyleganie pierścienia uszczelniającego (3) do otworu w podstawie osłony (4) można sprawdzić, przesuwając dookoła palcem Instalacja i przygotowanie do eksploatacji 19

20 4. Miejsce Optymalne umiejscowienie zapewni precyzyjne i niezawodne działanie wagi. Powierzchnia podłoża musi bezpiecznie utrzymać ciężar w pełni obciążonej wagi. Należy zapewnić następujące warunki pracy urządzenia: Notyfikacja Jeśli waga nie jest wypoziomowana od początku, wypoziomować ją przy pierwszym uruchomieniu. Waga nadaje się wyłącznie do pracy w pomieszczeniach na wysokości do 4000 metrów nad poziomem morza. Przed włączeniem odczekać, aż wszystkie części wagi osiągną temperaturę pokojową (+5 do 40 C). Wilgotność powietrza powinna się zawierać w przedziale od 10% do 80% bez skraplania. Wtyczka przewodu zasilającego musi być zawsze łatwo dostępna. Podłoże powinno być stabilne, poziome i wolne od drgań. Bezpośredni dostęp światła słonecznego jest niewskazany. Unikać nadmiernych wahań temperatury. Unikać silnych przeciągów. 4.3 Montaż wagi Wszystkie wagi są wyposażone w identyczny terminal. Wielkość szalki wagowej jest zależna od zdolności odczytu i maksymalnej pojemności obciążenia wagi Montaż terminala do platformy wagowej typu S 1 Wsunąć poziomo wspornik terminala leżący on na stole pod przednią częścią platformy wagowej. Notyfikacja Do wykonania tej czynności platforma wagowa nie może być uniesiona, lecz powinna się znajdować w miejscu ważenia. Wspornik terminala musi zaskoczyć z kliknięciem. Umieścić terminal na środku wspornika. 3 Wsunąć terminal w kierunku platformy wagowej, aż do momentu, kiedy opadnie lekko ku dołowi. Uwaga Terminal nie jest przymocowany do wagi za pomocą wspornika! Podczas przenoszenia wagi zawsze trzymać mocno zarówno wagę, jak i terminal. Notyfikacja Przewód terminala ma wystarczającą długość, aby terminal można było przestawiać wokół wagi. 0 Instalacja i przygotowanie do eksploatacji

21 4.3. Montaż terminala do platformy wagowej typu L Terminal może zostać przymocowany do dłuższego lub krótszego boku wagi. 1 Zamontować szalkę wagi. Ostrożnie odwrócić platformę wagową do góry spodem i położyć ją na szalce wagi. 3 Wykręcić wkręty z bazy terminala. 4 Mocno przykręcić wspornik terminala do terminala (1) dwiema śrubami (). 1 Montaż terminala do dłuższego boku 1 Zdemontować osłonę (5) przez odkręcenie śrub (). 5 Zamontować wspornik terminala (1) do terminala zgodnie z rysunkiem przy użyciu śrub () ze zdemontowanej odsłony. 3 Ułożyć kabel terminala (3) w kanale kabla zgodnie z rysunkiem. 4 Przykręcić wtyczkę kabla terminala do gniazda (4). 5 Odwrócić wagę z powrotem w normalne położenie Montaż terminala do krótszego boku 1 Zdemontować osłonę (5) przez odkręcenie śrub (). 5 Instalacja i przygotowanie do eksploatacji 1

22 Zamontować terminal ze wspornikiem terminala do punktów mocowania (6), używając śrub (). 3 Ułożyć kabel terminala (3) w kanale kabla zgodnie z rysunkiem. 4 Przykręcić wtyczkę kabla terminala do gniazda (4). 5 Odwrócić wagę z powrotem w normalne położenie Montaż osłony przeciwwiatrowej i szalki wagi do platformy wagowej typu S Wagi ze zdolnością odczytu 0,1 mg z osłoną przeciwwiatrową Zamontować niżej wymienione części w podanej kolejności: Uwaga Pchnąć szklane drzwiczki boczne do oporu. Uchwycić osłonę przeciwwiatrową obiema rękoma za górne prowadnice. Osłona przeciwwiatrowa (1) z założoną uszczelką pierścieniową Płyta dolna (), jeśli jeszcze nie jest zamontowana Kołnierz przeciwwiatrowy (3) Szalka (4) Wagi ze zdolnością odczytu 1 mg z osłoną przeciwwiatrową Zamontować niżej wymienione części w podanej kolejności: Uwaga Pchnąć szklane drzwiczki boczne do oporu. Uchwycić osłonę przeciwwiatrową obiema rękoma za górne prowadnice. Założona osłona przeciwwiatrowa (1) Płyta dolna (), jeśli jeszcze nie jest zamontowana Wspornik szalki wagowej (3) Szalka (4) Instalacja i przygotowanie do eksploatacji

23 Wagi precyzyjne ze zdolnością odczytu 5 mg i 10 mg z kołnierzem przeciwwiatrowym Zamontować niżej wymienione części w podanej kolejności: Tacka (1) Szalka SmartPan () Standardowa szalka (3) Notyfikacja Aby ograniczyć ruch powietrza, skrócić czas stabilizacji i zwiększyć odtwarzalność wyników, najlepiej jest pracować bez standardowej szalki wagowej. 3 1 Wagi ze zdolnością odczytu 0,1 g Zamontować niżej wymienione części w podanej kolejności: Wspornik szalki wagowej (1) Szalka wagowa () Podłączanie wagi OSTRZEŻENIE Ryzyko porażenia prądem a) Do podłączenia wagi można używać wyłącznie dostarczonego trzyżyłowego przewodu zasilającego z przewodem uziemiającym. b) Wagę można podłączyć tylko do trzyżyłowego gniazda z bolcem uziemienia. c) Do podłączenia wagi można stosować wyłącznie przedłużacze z przewodem uziemiającym. d) Celowe odłączanie przewodu uziemienia jest zabronione. Platforma wagowa typu S Waga jest wyposażona w zasilacz i przewód zasilający odpowiedni dla danego kraju. Zasilacz jest odpowiedni dla zakresu napięć: V AC, 50/60 Hz Uwaga Sprawdzić, czy napięcie w lokalnej sieci mieści się w tym zakresie. W przeciwnym razie nie można pod żadnym pozorem podłączać zasilacza do zasilania, lecz należy skontaktować się z przedstawicielem METTLER TOLEDO. Wtyczka przewodu zasilającego musi być zawsze łatwo dostępna. Przed użyciem sprawdzić, czy przewód zasilający nie jest uszkodzony. Instalacja i przygotowanie do eksploatacji 3

24 Poprowadzić przewód w taki sposób, aby go nie uszkodzić i aby nie utrudniał pracy. Nie można dopuszczać do kontaktu zasilacza z cieczą. Podłączenie platformy wagowej typu S Waga i terminal są na swoich docelowych miejscach. 1 Podłącz zasilacz (1) do gniazda () z tyłu wagi. Podłącz zasilacz (1) do zasilania. Po podłączeniu do zasilania waga wykona autotest i będzie gotowa do użycia. 1 Platforma wagowa typu L Waga została wyposażona w przewód zasilający odpowiedni dla danego kraju. Sprawdzić, czy napięcie w lokalnej sieci mieści się w tym zakresie. W przeciwnym razie nie można pod żadnym pozorem podłączać wagi do zasilania, lecz należy skontaktować się z przedstawicielem METTLER TOLEDO. Wtyczka przewodu zasilającego musi być zawsze łatwo dostępna. Przed użyciem sprawdzić, czy przewód zasilający nie jest uszkodzony. Poprowadzić przewód w taki sposób, aby go nie uszkodzić i aby nie utrudniał pracy. Zadbać o to, aby złącza nigdy nie miały kontaktu z cieczami. Podłączenie platformy wagowej typu L Waga i terminal są na swoich docelowych miejscach. Podłączyć wagę do zasilania. Po podłączeniu do zasilania waga wykona autotest i będzie gotowa do użycia. 4.5 Konfiguracja wagi Pierwsze ważenie Po uruchomieniu wagi można wykonać pierwsze ważenie. Jest to dobry sposób na zapoznanie się z działaniem wagi. Jeśli waga nie została dokładnie wypoziomowana, po jej włączeniu na krótko zostanie wyświetlony tekst ostrzegawczy z przypomnieniem o wypoziomowaniu wagi. 4 Instalacja i przygotowanie do eksploatacji

25 Włączenie wagi Waga jest podłączona do zasilania. Terminal został podłączony do wagi. Aby je włączyć, naciśnij przycisk [ ]. Wyświetlacz zostanie włączony. Waga jest gotowa do pracy Poziomowanie wagi Wbudowany czujnik poziomu stale sprawdza, czy waga jest ustawiona równo w poziomie. Jeśli czujnik poziomu wykryje nieprawidłowe wypoziomowanie, lampka stanu na terminalu zaświeci się na czerwono. Zostanie wygenerowane ostrzeżenie w formie tekstowej i dźwiękowej. W prawym górnym rogu wyświetlacza pojawi się także ikona stanu. Rysunki mogą się różnić dla różnych typów wag. Wagi ze stopkami zabezpieczającymi 1 Aby uruchomić asystenta poziomowania, dotknij przycisku [Asystent poziomowania] w komunikacie ostrzegawczym. Jest wyświetlone okno z wyświetlaczem graficznym. Poluzować klamry ze stopek zabezpieczających, wykręcając je do zewnątrz. Okno z poziomicą jest wyświetlane w czasie rzeczywistym. 3 Obserwuj poziomicę na ekranie. Czerwony pęcherzyk powietrza na poziomicy oznacza, że waga nie jest dobrze wypoziomowana. Strzałki pokazują, w którym kierunku należy obrócić śruby obu nóżek. 4 Przekręcaj nóżki do czasu, aż pęcherzyk powietrza znajdzie się w wewnętrznym okręgu. W odpowiedniej pozycji pęcherzyk zmieni kolor na zielony. Wskaźnik stanu na terminalu zaświeci się na zielono. 5 Dotknij przycisku [Naprzod >]. 6 Zablokować stopki zabezpieczające przez obrócenie klamer do wewnątrz do oporu. 7 Dotknij przycisku [OK]. Zostanie wyświetlony komunikat. 8 Dotknij przycisku [Adiust.wew], aby przeprowadzić regulację wagi. Instalacja i przygotowanie do eksploatacji 5

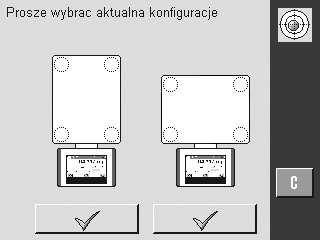

26 Platforma wagowa typu L 1 Aby uruchomić asystenta poziomowania, dotknij przycisku [Asystent poziomowania] w komunikacie ostrzegawczym. Dotknąć przycisku, który jest właściwy dla danego miejsca i konfiguracji. 3 Wkręcić maksymalnie nóżkę podporową, w kierunku wskazanym przez czerwoną strzałkę. 4 Dotknij przycisku [Naprzod >]. Okno z poziomicą jest wyświetlane w czasie rzeczywistym. 5 Obserwuj poziomicę na ekranie. Czerwony pęcherzyk powietrza na poziomicy oznacza, że waga nie jest dobrze wypoziomowana. Strzałki pokazują, w którym kierunku należy obrócić śruby obu nóżek. 6 Przekręcaj nóżki do czasu, aż pęcherzyk powietrza znajdzie się w wewnętrznym okręgu. W odpowiedniej pozycji pęcherzyk zmieni kolor na zielony. Wskaźnik stanu na terminalu zaświeci się na zielono. 7 Dotknij przycisku [Naprzod >]. 8 Wykręcić nóżkę poziomującą, aż delikatnie dotknie podłoża. 9 Dotknij przycisku [OK]. Zostanie wyświetlony komunikat. 10 Dotknij przycisku [Adiust.wew], aby przeprowadzić regulację wagi Wykonanie prostego ważenia Do prostego ważenia potrzebne są tylko klawisze znajdujące się w dolnej części terminala. Waga ma oddzielne klawisze służące do zerowania [ ] i tarowania [ ]. Zerowanie Naciśnij przycisk [ ]. Zerowanie Po wyzerowaniu wszystkie wskazania wagi (również tary) dotyczą nowego punktu zerowego i obowiązują następujące wartości: masa tara = 0, masa netto = masa brutto = 0. 6 Instalacja i przygotowanie do eksploatacji

27 Tarowanie Notyfikacja Nie dopuszcza się ujemnych wartości masy. W takim przypadku zostanie wygenerowany komunikat o błędzie. Po zgaśnięciu ikony czujnika stabilności (mały pierścień po lewej stronie wyświetlacza masy) odczyt jest stabilny. Wyświetlany jest wynik pomiaru masy. W przypadku użycia pojemnika do ważenia najpierw wyzerować wagę. 1 Umieść pojemnik na wadze. Naciśnij przycisk [ ]. Waga jest tarowana. Waga pojemnika jest ustawiana jako nowa waga tara, a (ewentualna) poprzednia waga tara jest nadpisywana. Wyświetlacz Net sygnalizuje, że wszystkie pokazywane wagi są wagami netto. Gratulacje! Pierwsze ważenie dobiegło końca. W kolejnych częściach znajduje się więcej informacji na temat licznych funkcji i zastosowań urządzenia. 4.6 Transport wagi Jeśli użytkownik chce przenieść wagę do nowej lokalizacji, powinien postąpić następująco. Wyłączanie wagi 1 Naciśnij i przytrzymaj przycisk [ ], aż na wyświetlaczu pojawi się komunikat Off. Odłącz wagę od zasilania. 3 Odłącz wszystkie przewody urządzeń zewnętrznych. Uwaga Wagę można przenosić, wyłącznie trzymając za jej korpus. Nie chwytać wagi za stojak. Instalacja i przygotowanie do eksploatacji 7

28 5 Konserwacja 5.1 Czyszczenie Szalkę wagi, kołnierz przeciwwiatrowy, płytkę dolną, osłonę przeciwwiatrową (w zależności od modelu wagi), obudowę oraz terminal wagi należy regularnie czyścić wilgotną ściereczką. Częstotliwość konserwacji zależy od standardowej procedury operacyjnej (SOP). Należy przestrzegać poniższych instrukcji OSTRZEŻENIE Ryzyko porażenia prądem a) Przed czyszczeniem i konserwacją odłączyć wagę od zasilania. b) W razie wymiany przewodów zasilających stosować wyłącznie przewody firmy METTLER TOLEDO. c) Uważać, aby do środka wagi, terminala lub zasilacza nie dostała się żadna ciecz. d) Nie wolno rozkręcać wagi, terminala ani zasilacza. Urządzenia te nie zawierają części nadających się do naprawy przez użytkownika. Czyszczenie PRZESTROGA Uszkodzenie wagi Nigdy nie używać środków czyszczących zawierających rozpuszczalniki organiczne lub ściernych mogą one spowodować uszkodzenie folii ochronnej terminalu. Waga wykonana jest z odpornych materiałów wysokiej jakości i dlatego można ją czyścić ogólnie dostępnymi środkami o średniej sile. Notyfikacja Wszystkie zdejmowane, niepowlekane części zewnętrznej osłony przeciwwiatrowej można myć w zmywarce w temperaturze do 80 stopni. 1 W celu starannego wyczyszczenia szklanych części osłony przeciwwiatrowej należy ją zdjąć z wagi. W czasie ponownego montażu tych części należy je umieścić na właściwych miejscach. Notyfikacja Należy zwrócić się do przedstawiciela firmy METTLER TOLEDO o dostępne warunki serwisowania. Regularne przeglądy wykonywane przez pracowników autoryzowanego serwisu gwarantują stałą dokładność ważenia przez lata i wydłużają czas pracy wagi. 8 Konserwacja

29 5. Czyszczenie osłony przeciwwiatrowej (modele 0,1 mg i 1 mg) 1 Zdjąć szalkę, kołnierz przeciwwiatrowy (modele 0,1 mg) i wspornik szalki (modele 1 mg). Zdjąć osłonę przeciwwiatrową z wagi i postawić na czystej powierzchni. 3 Zdjąć płytkę dolną. 4 Wszystkie części szklane przesunąć maksymalnie do tyłu. 5 Obrócić pokrywę (1) do przodu. 6 Pociągnąć górną szybkę do tyłu i wyciągnąć. 7 Pociągnąć boczne szybki do tyłu i wyciągnąć. Uwaga Oba równoległe szkła (górne i boczne) należy zawsze trzymać jedną ręką. 8 Wyczyścić wszystkie części i złożyć z powrotem osłonę przeciwwiatrową w odwrotnej kolejności. Wkładanie szkieł Uwaga Oba równoległe szkła (górne i boczne) należy zawsze trzymać jedną ręką. Boczne szkła nie mogą być umieszczone na zewnątrz prowadnic () Utylizacja Zgodnie z dyrektywą europejską 00/96/WE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE) urządzenia nie należy wyrzucać razem z odpadami komunalnymi. Dotyczy to także państw spoza Unii Europejskiej zgodnie z przepisami prawa obowiązującymi na ich terytorium. Prosimy o utylizację niniejszego produktu zgodnie z lokalnymi uregulowaniami prawnymi: w punktach zbiórki urządzeń elektrycznych i elektronicznych. W razie pytań prosimy o kontakt z odpowiednim urzędem lub dystrybutorem, który dostarczył niniejsze urządzenie. Jeśli urządzenie to zostanie przekazane stronie trzeciej (do użytku prywatnego lub firmowego), należy również przekazać niniejsze zobowiązanie. Dziękujemy za Państwa wkład w ochronę środowiska. Konserwacja 9

30 6 Dane techniczne 6.1 Dane ogólne, platforma wagowa typu S PRZESTROGA Używać tylko z atestowanym zasilaczem AC z wyjściem typu SELV. Zapewnić właściwą polaryzację Zasilanie Zasilacz: Przewód do zasilacza AC: Zasilanie wagi: Pierwotny: V AC, -15%/+10%, 50/60 Hz Wtórny: 1 V DC ±3%,,5 A (z elektronicznym zabezpieczeniem przeciążeniowym) 3-żyłowy z wtyczką specyficzną dla kraju odbiorcy 1 V DC ±3%,,5 A, maksymalna pulsacja: 80 mvpp Zabezpieczenia i standardy Kategoria przepięciowa: Stopień zanieczyszczenia: Zabezpieczenie: Standardy bezpieczeństwa i EMC: Zakres zastosowań: Warunki otoczenia Wysokość nad poziomem morza: Temperatura otoczenia: II Zabezpieczenie przed kurzem i wodą Patrz Deklaracja zgodności Do używania tylko w zamkniętych pomieszczeniach Do 4000 m 5 40 C Względna wilgotność powietrza: Maks. 80% przy maks. temp. 31 C, liniowe obniżanie do 50% przy 40 C, bez skraplania Czas rozgrzewania: Co najmniej 30 minut po podłączeniu wagi do zasilania; po włączeniu ze stanu czuwania waga jest gotowa do pracy od razu Materiały Obudowa: Terminal: Szalka wagowa: Szalka SmartPan z tacką Osłona przeciwwiatrowa: Element przeciwwiatrowy: Odlew aluminiowy, lakier, plastik i stal chromowa Odlew cynkowy, powłoka chromowa i plastik Stal chromowo-niklowa XCrNiMo Odlew cynkowy, chromowany (modele 5 mg i 10 mg) Aluminium, plastik, stal chromowa i szkło Stal chromowa XCrNiMo (modele 0,1 mg) 6. Dane ogólne, platforma wagowa typu L Zasilanie Zasilanie: Kabel zasilający: V AC, -15%/+10%, 50/60 Hz, 0,4 A 3-żyłowy z wtyczką specyficzną dla kraju odbiorcy Zabezpieczenia i standardy Kategoria przepięciowa: II Stopień zanieczyszczenia: Zabezpieczenie: Zabezpieczenie przed kurzem i wodą Standardy bezpieczeństwa i EMC: Patrz Deklaracja zgodności Zakres zastosowań: Do używania tylko w zamkniętych pomieszczeniach Warunki otoczenia Wysokość nad poziomem morza: Do 4000 m 30 Dane techniczne

31 Temperatura otoczenia: 5 40 C Względna wilgotność powietrza: Maks. 80% przy maks. temp. 31 C, liniowe obniżanie do 50% przy 40 C, bez skraplania Czas rozgrzewania: Co najmniej 30 minut po podłączeniu wagi do zasilania; po włączeniu ze stanu czuwania waga jest gotowa do pracy od razu Materiały Obudowa: Terminal: Szalka wagowa: Szalka SmartPan z tacką Blacha aluminiowa, odlew, lakier, plastik i stal chromowa Odlew cynkowy, powłoka chromowa i plastik Stal chromowo-niklowa X5CrNi18-10 Odlew cynkowy, chromowany (modele 10 mg) 6.3 Objaśnienia dotyczące zasilacza AC firmy METTLER TOLEDO Zasilacz zewnętrzny zgodny z wymogami dla urządzeń podwójnie izolowanych klasy II nie jest wyposażony w uziemienie ochronne, lecz w uziemienie funkcjonalne, ze względu na ochronę przeciw zakłóceniom elektromagnetycznym. Uziemienie to NIE JEST cechą bezpieczeństwa. Dalsze informacje dotyczące zgodności naszych produktów z wymogami zawarte są w dokumencie "Deklaracja zgodności", który jest dołączany do każdego produktu. W przypadku wykonywania testu na zgodność z dyrektywą europejską 001/95/WE zarówno zasilacz, jak i wagę należy traktować jako urządzenia podwójnie izolowane klasy II. Konsekwencją jest to, że test uziemienia nie jest wymagany. Podobnie nie ma konieczności wykonywania testu uziemienia między bolcem uziemienia sieci a dowolną, nieosłoniętą częścią metalową wagi. Ponieważ waga może być czuła na ładunki elektrostatyczne, pomiędzy złączem uziemienia a gniazdkiem sieci zasilającej włączony jest opornik upływowy, zwykle 10 kω. Podłączenie to zostało przedstawione na uproszczonym schemacie obwodu. Opornik ten nie jest częścią zabezpieczenia elektrycznego i nie wymaga sprawdzania w regularnych odstępach czasowych. Plastikowa obudowa Podwójna izolacja P AC Wejście VAC Wyjście 1 VDC N DC Opornik zpinający 10 kω dla usuwania ładunków elektrostatycznych E Uproszczony schemat obwodu 6.4 Dane specyficzne dla modelu Wagi ze zdolnością odczytu 0,1 mg, platforma typu S z osłoną przeciwwiatrową Więcej informacji znajduje się w instrukcji obsługi na płycie CD. XPE04S XPE404S Wartości graniczne Maksymalne obciążenie 10 g 410 g Zdolność odczytu 0,1 mg 0,1 mg Zakres tary (od do) 0 10 g g Maksymalne obciążenie, zakres precyzyjny Odczyt, zakres precyzyjny Powtarzalność (obciążenie testowe) sd 0, mg (00 g) 0,1 mg (00 g) Dane techniczne 31

32 Powtarzalność, zakres precyzyjny (obciążenie testowe) XPE04S XPE404S sd Odchylenie liniowości 0, mg 0, mg Odchylenia przy obciążeniu niecentralnym 0,3 mg (100 g) 0,3 mg (00 g) (obciążenie próbne) 1) Odchylenie czułości (ważenie testowe) 1 mg (00 g) mg (400 g) Dryft temperaturowy czułości ) 0,00015%/ C 0,00015%/ C Stabilność czułości 3) 0,0005%/a 0,0005%/a Wymiary Wymiary wagi (S x G x W) mm mm Wymiary szalki 90 mm (ø) 90 mm (ø) Odważniki do rutynowego testu OIML CarePac # # Odważniki 00 g F, 10 g F1 00 g F, 0 g F1 ASTM CarePac # # sd = Odchylenie standardowe Odważniki 00 g 1, 10 g 1 00 g 1, 0 g 1 1) Według OIML R76 ) W zakresie temperatur od 10 do 30 C 3) Po pierwszym uruchomieniu, z włączoną funkcją automatycznej adiustacji (ProFACT lub FACT) 6.4. Wagi ze zdolnością odczytu 1 mg, platforma typu S z osłoną przeciwwiatrową Więcej informacji znajduje się w instrukcji obsługi na płycie CD. XPE303S XPE603SDR XPE603S Wartości graniczne Maksymalne obciążenie 310 g 610 g 610 g Zdolność odczytu 1 mg 10 mg 1 mg Zakres tary (od do) g g g Maksymalne obciążenie, zakres precyzyjny 10 g Odczyt, zakres precyzyjny 1 mg Powtarzalność (obciążenie testowe) sd 0,9 mg (100 g) 6 mg (00 g) 0,9 mg (00 g) Powtarzalność, zakres precyzyjny (obciążenie sd 1 mg (100 g) testowe) Odchylenie liniowości mg 6 mg mg Odchylenia przy obciążeniu niecentralnym 3 mg (100 g) 10 mg (00 g) 3 mg (00 g) (obciążenie próbne) 1) Odchylenie czułości (ważenie testowe) 6 mg (300 g) 6 mg (600 g),4 mg (600 g) Dryft temperaturowy czułości ) 0,00005%/ C 0,000%/ C 0,000%/ C Stabilność czułości 3) 0,005%/a 0,001%/a 0,001%/a Wymiary Wymiary wagi (S x G x W) mm mm mm Wymiary szalki mm (szer. gł.) Odważniki do rutynowego testu OIML CarePac # mm (szer. gł.) # mm (szer. gł.) # Odważniki 00 g F, 10 g F1 500 g F, 0 g F1 500 g F, 0 g F1 ASTM CarePac # # # Odważniki 00 g 1, 10 g g 1, 0 g g 1, 0 g 1 sd = Odchylenie standardowe 1) Według OIML R76 ) W zakresie temperatur od 10 do 30 C 3) Po pierwszym uruchomieniu, z włączoną funkcją automatycznej adiustacji (ProFACT lub FACT) Więcej informacji znajduje się w instrukcji obsługi na płycie CD. XPE103S XPE3003S XPE5003S Wartości graniczne Maksymalne obciążenie 110 g 3,1 kg 5,1 kg Zdolność odczytu 1 mg 1 mg 1 mg 3 Dane techniczne

33 XPE103S XPE3003S XPE5003S Zakres tary (od do) g 0 3,1 kg 0 5,1 kg Maksymalne obciążenie, zakres precyzyjny Odczyt, zakres precyzyjny Powtarzalność (obciążenie testowe) sd 0,8 mg (500 g) 1 mg (1000 g) 1,5 mg ( kg) Powtarzalność, zakres precyzyjny (obciążenie sd testowe) Odchylenie liniowości mg 6 mg 6 mg Odchylenia przy obciążeniu niecentralnym 3 mg (500 g) 10 mg (1000 g) 8 mg ( kg) (obciążenie próbne) 1) Odchylenie czułości (ważenie testowe) 6 mg (100 g) 6 mg (3 kg) 1,5 mg (5 kg) Dryft temperaturowy czułości ) 0,000%/ C 0,0003%/ C 0,0003%/ C Stabilność czułości 3) 0,001%/a 0,0015%/a 0,0015%/a Wymiary Wymiary wagi (S x G x W) mm mm mm Wymiary szalki mm (szer. gł.) Odważniki do rutynowego testu OIML CarePac # mm (szer. gł.) # mm (szer. gł.) # Odważniki 1000 g F, 50 g F 000 g F, 100 g F 5000 g F, 00 g F ASTM CarePac # # # Odważniki 1000 g 1, 50 g g 1, 100 g g 4, 00 g 4 sd = Odchylenie standardowe 1) Według OIML R76 ) W zakresie temperatur od 10 do 30 C 3) Po pierwszym uruchomieniu, z włączoną funkcją automatycznej adiustacji (ProFACT lub FACT) Wagi ze zdolnością odczytu 5 mg, platforma typu S z szalką SmartPan Więcej informacji znajduje się w instrukcji obsługi na płycie CD. XPE3003SD5 XPE6003SD5 Wartości graniczne Maksymalne obciążenie 3,1 kg 6,1 kg Zdolność odczytu 5 mg 5 mg Zakres tary (od do) 0 3,1 kg 0 6,1 kg Maksymalne obciążenie, zakres precyzyjny Odczyt, zakres precyzyjny Powtarzalność (obciążenie testowe) sd 6 mg (1000 g) 6 mg ( kg) Powtarzalność, zakres precyzyjny (obciążenie sd testowe) Odchylenie liniowości 6 mg 7 mg Odchylenia przy obciążeniu niecentralnym 15 mg (1000 g) 30 mg ( kg) (obciążenie próbne) 1) Odchylenie czułości (ważenie testowe) 18 mg (3 kg) 1 mg (6 kg) Dryft temperaturowy czułości ) 0,0003%/ C 0,0003%/ C Stabilność czułości 3) 0,0015%/a 0,0015%/a Wymiary Wymiary wagi (S x G x W) mm mm Wymiary szalki mm mm Odważniki do rutynowego testu OIML CarePac # # Odważniki 000 g F, 100 g F 5000 g F, 00 g F ASTM CarePac # # sd = Odchylenie standardowe Odważniki 000 g 1, 100 g g 4, 00 g 4 1) Według OIML R76 ) W zakresie temperatur od 10 do 30 C 3) Po pierwszym uruchomieniu, z włączoną funkcją automatycznej adiustacji (ProFACT lub FACT) Dane techniczne 33
