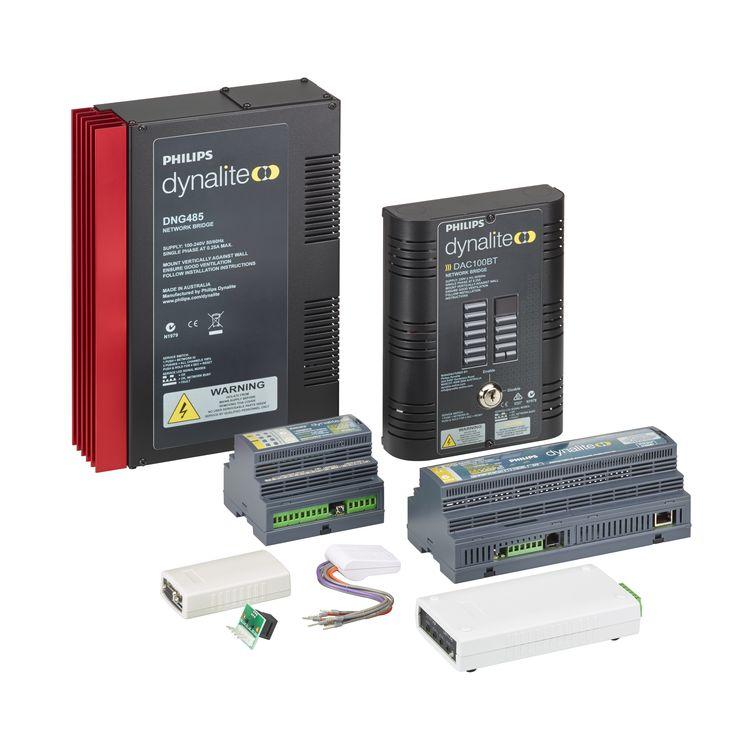

1 Lighting Energooszczędne systemy oświetlenia o zaawansowanej technice i prostej obsłudze W każdej nowoczesnej instalacji łatwo znaleźć systemy różnych producentów wykonujące różne zadania. Każdy system może korzystać z innego protokołu komunikacyjnego. Dział Philips Dynalite opracował szereg bramek sprzętowych, które pozwalają zsynchronizować funkcje tych zróżnicowanych narzędzi w jednym spójnym systemie. Dzięki odpowiedniemu wykorzystaniu bramek i uzyskaniu zintegrowanego całościowego rozwiązania użytkownicy końcowi będą mogli sterować całym obiektem z jednego interfejsu.pomyślne sprzężenie zewnętrznych rozwiązań z systemem Dynalite znacznie ograniczy liczbę powtarzalnych czynności, jakie muszą wykonywać użytkownicy. Korzyści Ogranicza konieczność powtarzalnych działań użytkownika Umożliwia dostęp do w pełni zautomatyzowanego ośrodka z jednego interfejsu Cechy Bogaty wybór bramek oferuje różnorodne możliwości integracji i zarządzania przez sieć Wniosek Zależą od instalacji oświetleniowej, w której są używane sterowniki

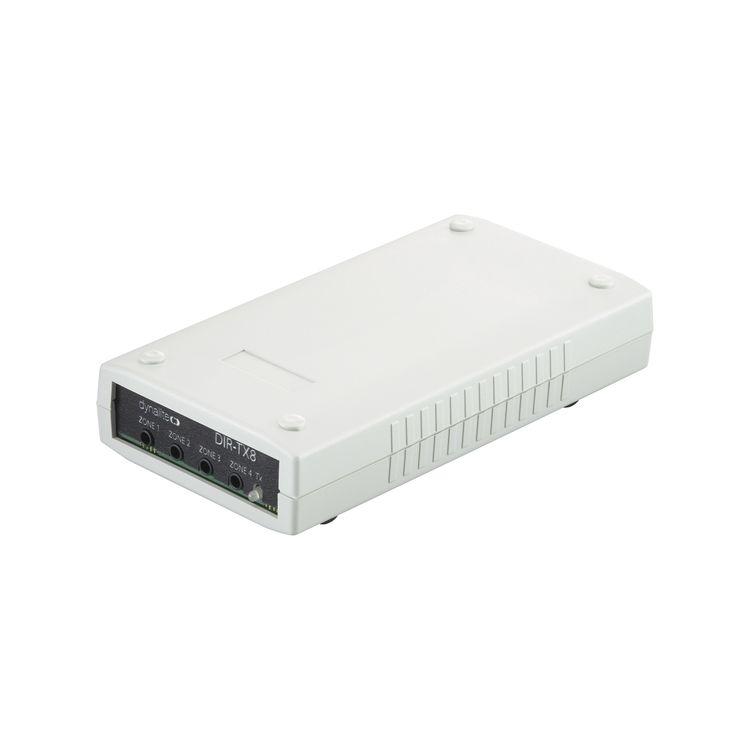

2 Versions EnvisionGateway provides a multipurpose Ethernet connection to a Philips lighting control system. It is compatible with Philips Dynalite and Envision POE systems. DIR-TX8 to niedrogie rozwiązanie do integracji różnych urządzeń na podczerwień, np. sprzętu AV. W prostym programie komputerowym można zaprogramować DIR-TX8 za pomocą często używanych kodów IR z dołączonej biblioteki. DIR-TX8 ma także zintegrowany odbiornik podczerwieni, służący do wykrywania i zapisywania nieznanych kodów IR. Można tworzyć makra złożone z wielu kodów IR i uruchamiać je w dowolnym momencie za pomocą jednego polecenia DyNet. Urządzenie zawiera programowany sterownik układu logicznego, obsługujący wszystkie polecenia skryptu Philips Dynalite. Philips Dynalite DMNG232 jest przeznaczony do taniej integracji szeregowej systemu sterowania Philips Dynalite z systemami zewnętrznymi, takim jak AV, konsole oświetleniowe, projektory danych, HVAC, BMS i systemy ochrony. Interfejs zawiera programowalny sterownik układu logicznego, mogący przetwarzać kompleksowe warunkowe i sekwencyjne funkcje logiczne oraz arytmetyczne. Integrator systemów ma do dyspozycji bibliotekę formatów danych lub może tworzyć formaty za pomocą wbudowanego warunkowego silnika logicznego do kompilowania, przesyłania i odbierania ciągów danych definiowanych przez użytkownika. Dostępne funkcje makr upraszczają sterowanie wieloma urządzeniami. DMNG232 jest umieszczony w małej samodzielnej obudowie, która bez problemu zmieści się za urządzeniami zamontowanymi na stelażu. Urządzenie jest zasilane z sieci DyNet i nie wymaga zasilania napięciem sieciowym. ADAM DDFCUC024 to sterownik układu klimakonwektora wentylatorowego przeznaczony do bezpośredniego łączenia z komponentami popularnych systemów klimatyzacji. Wyjścia trójfazowe umożliwiają sterowanie zaworami płynów grzewczych i chłodzących oraz wyjściami przekaźnika do napędzania silników wiatraka. Do obsługi grzejników elektrycznych dostępne jest 2

3 Versions 3

4 wysokowydajne wyjście przekaźnika. Dostępne są wejścia dla termometru rezystancyjnego i urządzenie może wykorzystywać dane z termometru sieciowego, np. Philips Dynalite DTS900. Za pomocą programowalnych wejść pomocniczych można podłączyć urządzenia zewnętrzne, takie jak wykrywacze dymu, wykrywacze ruchu, czujniki otwartych/zamkniętych okien czy czujniki przepływu powietrza. Urządzenie można połączyć w sieci z innym sprzętem, np. stacjami ściennymi Philips Dynalite Revolution DRP czy ekranami dotykowymi DTP160, za pomocą wbudowanego portu RS485 DyNet. DDMIDC8 umożliwia wykonanie niedrogiej integracji wejściowej systemu sterowania Philips Dynalite z zewnętrznymi systemami ochrony, HVAC czy BMS. Interfejs zawiera programowalny sterownik układu logicznego, mogący przetwarzać kompleksowe warunkowe i sekwencyjne funkcje logiczne oraz arytmetyczne. Każde z ośmiu wejść cyfrowych można osobno skonfigurować jako wejście bezprądowe lub 0-24V AC/DC. Każde ma wskaźnik LED informujący o stanie i wszystkie mają indywidualną izolację optyczną, zapewniającą ochronę przed hałasem i innymi zagrożeniami. Oprócz wejść cyfrowych dostępne są także cztery wejścia analogowe 0-5V/0-10V (wybierane za pomocą oprogramowania). DDMIDC8 znajduje się w 6-modułowej obudowie DIN do instalacji na przełącznicach zasilających, ale ma także wewnętrzne punkty mocujące umożliwiające instalację urządzenia na powierzchni bez użycia szynoprzewodu DIN. Urządzenie jest zasilane z sieci DyNet i nie wymaga osobnego zasilania napięciem sieciowym. Philips Dynalite DDNG485 to elastyczna brama sieciowa przeznaczona do sieci DyNet RS485. Dwa izolowane optycznie porty sieci RS485 zastosowane w urządzeniu DDNG485 umożliwiają zaimplementowanie topologii trankingowej i śladowej w dużych lokalizacjach. Urządzenie zapewnia szybką sieć szkieletową połączoną optycznie z wieloma wolniejszymi śladami. Ponadto urządzenie zapewnia izolację awarii elektrycznych w pojedynczych śladach. Umożliwia ono wykonanie niedrogiej integracji systemu sterowania Philips Dynalite z urządzeniami zewnętrznymi. Wbudowany programowalny sterownik układu logicznego pozwala kompilować i przesyłać ciągi danych definiowanych przez użytkownika. DDNG485 może działać w trybie DMX do transmisji i odbioru danych na 64 kanałach DMX512 z automatyczną konwersją DyNet i uruchamianiem zadań. Takie rozwiązanie jest często stosowane w salach widowiskowych i pozwala operatorowi na tymczasowe przejęcie kontroli nad oświetleniem za pomocą konsoli DMX. 4

5 Versions Philips Dynalite DDNI485 przewidziano jako niedrogi sposób optycznego izolowania sieci DyNet RS485. Dwa izolowane optycznie porty sieci RS485 zastosowane w urządzeniu DDNI485 umożliwiają zaimplementowanie topologii trankingowej i śladowej. Każdy ślad jest odizolowany od reszty, dzięki czemu ewentualna awaria sieci ograniczy się do jednej sekcji. Urządzenie ma charakter pasywny, tzn. nie wymaga programowania. DDNI-LON pozwala utworzyć jednopunktowy interfejs LON z systemem sterowania Philips Dynalite. DDNI-LON opiera się na podzespole Neuron 3120 firmy Echelon Corporation, który obsługuje 63 SNVT i pozwala kontrolować 30 obszarów, po 100 ustawień w każdym. Wiele urządzeń DDNI-LON można łączyć ze sobą kaskadowo do obsługi większych lub bardziej złożonych sieci DyNet. Urządzenie jest skonfigurowane pod kątem sieci LON za pomocą narzędzia LonMaker firmy Echelon Corporation. 5 DNG232 Philips Dynalite DNG485 to elastyczny most sieciowy przeznaczony do sieci RS485. Dwa izolowane optycznie porty sieci RS485 zastosowane w urządzeniu DNG485 umożliwiają zaimplementowanie topologii trankingowej i śladowej w dużych lokalizacjach. Most zapewnia szybką sieć szkieletową połączoną optycznie z wieloma wolniejszymi śladami. Ponadto urządzenie zapewnia izolację awarii elektrycznych w poszczególnych śladach, a także poprawia poziom bezpieczeństwa i odporność sieci za pomocą reguł filtrowania pakietów w każdym kierunku. DNG485 może kierować sygnał DyNet do systemów zewnętrznych, np. AV czy systemów automatycznego sterowania budynkami, zapewniając zintegrowane podejście do całościowego sterowania budynkami i zarządzania energią. DDNG485 może działać w trybie DMX do transmisji i odbioru danych na 64 kanałach DMX512 z automatyczną konwersją DyNet i uruchamianiem zadań.

6 Rysunki techniczne Więcej o produkcie Front of the EnvisionGateway 10/100 BaseT Gateway Front of the DLLI8I8O Dry Contact Interface 6

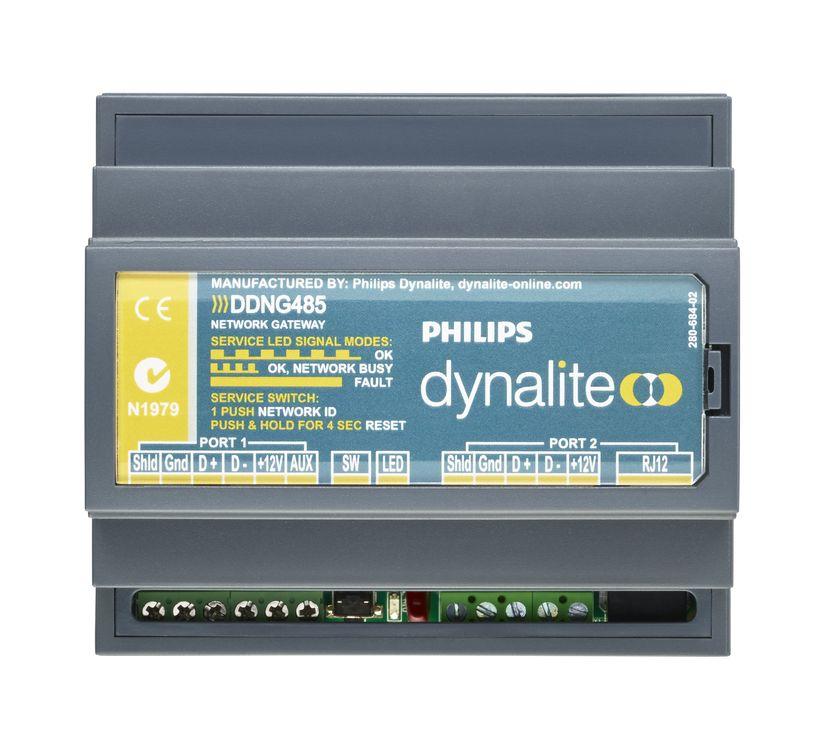

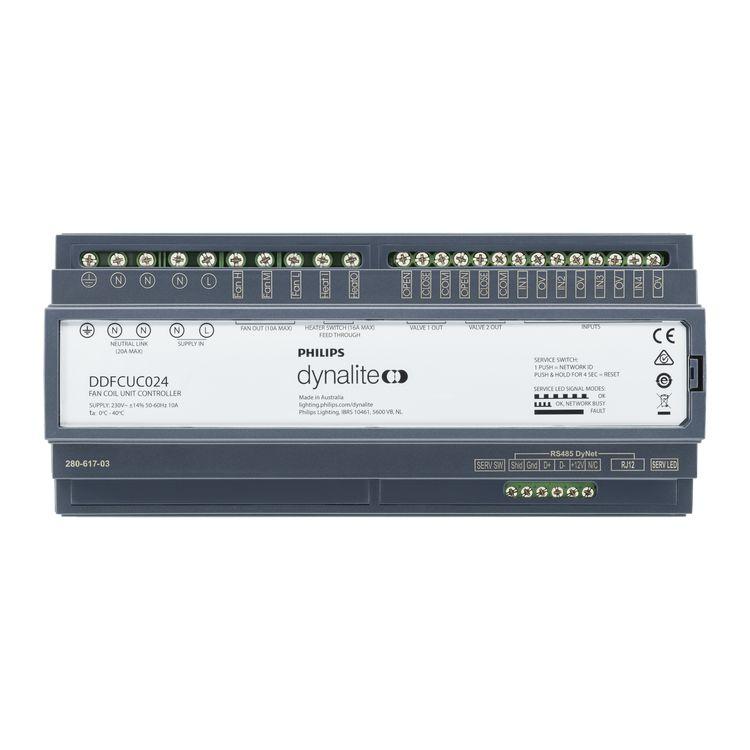

7 Więcej o produkcie RS-485 DyNet serial port and AUX programmable dry contact input on the DIR-TX8 IR Transmit Outputs on the DIR-TX8 RS232 Port on the DMNG232 RS232 Network Gateway RS-485 Port and RJ12 socket on the DMNG232 RS232 Network Gateway DDFCUC024_new_Front DDMIDC8_new_Front Front of the DDNG485 Network Gateway DDNI485_new_Front 7

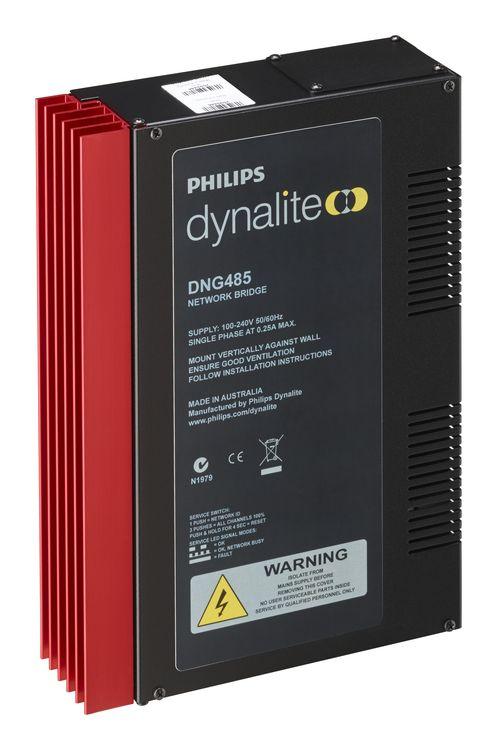

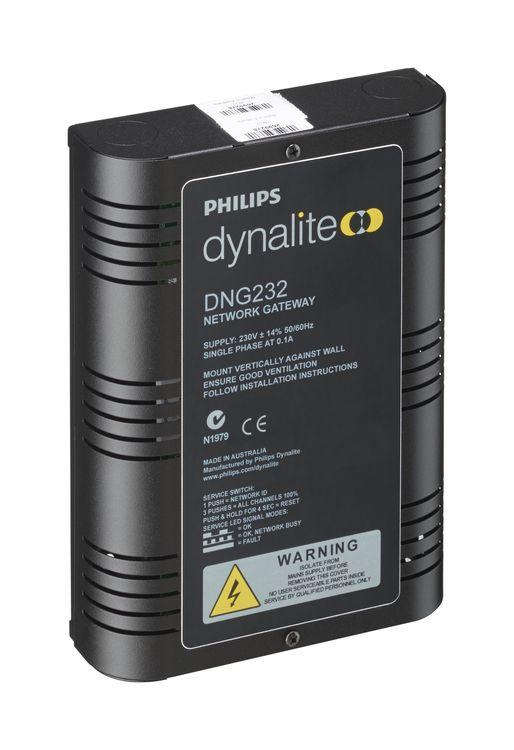

8 Więcej o produkcie Front of the DDNI-LON LON Gateway Front of the DNG232 RS232 Network Gateway Front of the DNG485 RS-485 / DMX512 Gateway 2016 Philips Lighting Holding B.V. Wszelkie prawa zastrzeżone. Dane mogą ulec zmianie bez uprzedniego powiadomienia. Znak towarowy jest własnością Philips Lighting Holding B.V. lub odpowiednich podmiotów , Sierpień 12 -
