1 Załącznik nr 3. Wyniki badań dla trasy kolejowej Gdynia Warszawa. 1. Połączenia Głosowe. Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w db) dla UMTS operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. 1

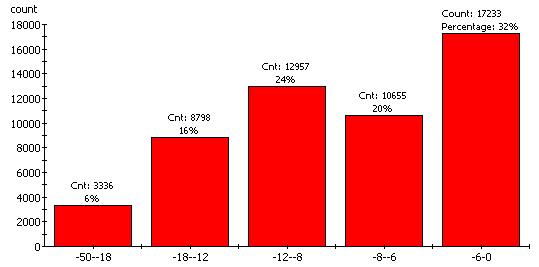

2 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. 2

3 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. 3

4 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. 4

5 Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w db) dla UMTS operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 5

6 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 6

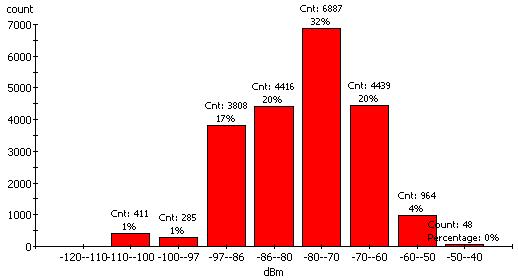

7 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 7

8 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 8

9 Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS operator P4 Sp. z o.o. PLAY. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS operator P4 Sp. z o.o. PLAY. 9

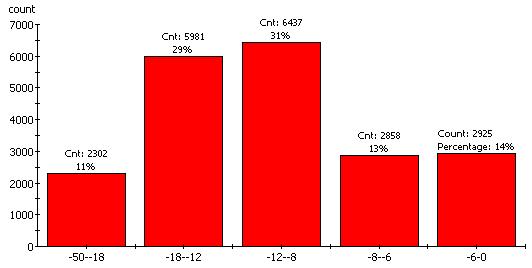

10 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla operator P4 Sp. z.o.o PLAY. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator P4 Sp. z o.o. PLAY. 10

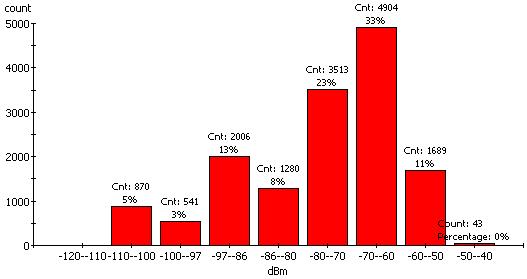

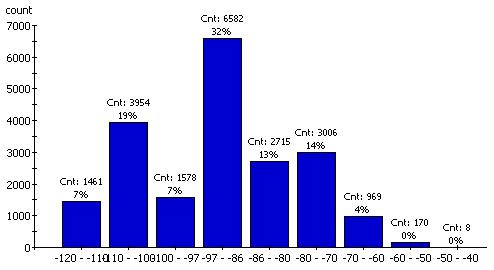

11 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla operator P4 Sp. z o.o. PLAY. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator P4 Sp. z o.o. PLAY. 11

12 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla operator P4 Sp. z o.o. PLAY w sieci operatora Polkomtel S.A. PLUS. 12

13 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS operator P4 Sp. z o.o. PLAY. 13

14 Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS operator Polkomtel S.A. PLUS. 14

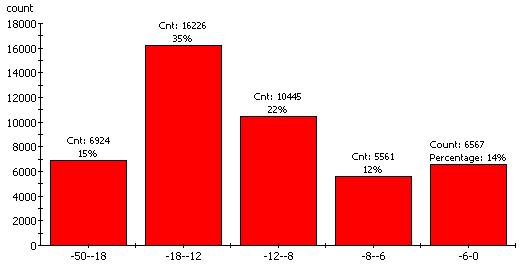

15 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS wraz z parametrem określającym, jakość połączenia Class operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polkomtel S.A. PLUS. 15

16 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polkomtel S.A. PLUS. 16

17 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS operator Polkomtel S.A. PLUS. Analizując wyniki przeprowadzonych pomiarów poziomu energii odebranego symbolu informacji Ec/Io (db) dla UMTS i poziomu odebranego sygnału RxLev (dbm) dla GSM na trasie kolejowej Gdynia - Warszawa zaobserwowano, Ŝe odebrane sygnały są na poziomie umoŝliwiającym poprawną pracę telefonów komórkowych w standardzie GSM 900/1800 lub UMTS. Załączone histogramy obrazują rozkład procentowy zarejestrowanych poziomów sygnałów dla poszczególnych standardów i operatorów. Większość próbek sygnału pilota RSCP zarejestrowano na poziomie poniŝej - 90 dbm, co moŝe skutkować pracą telefonu tylko w standardzie GSM. Prawie połowa zarejestrowanych próbek sygnałów Ec/Io znajduje się na poziomie poniŝej -12 db, co moŝe skutkować brakiem moŝliwości nawiązania połączenia w standardzie UMTS. Około 90 % zarejestrowanych próbek sygnału RxLev osiąga 17

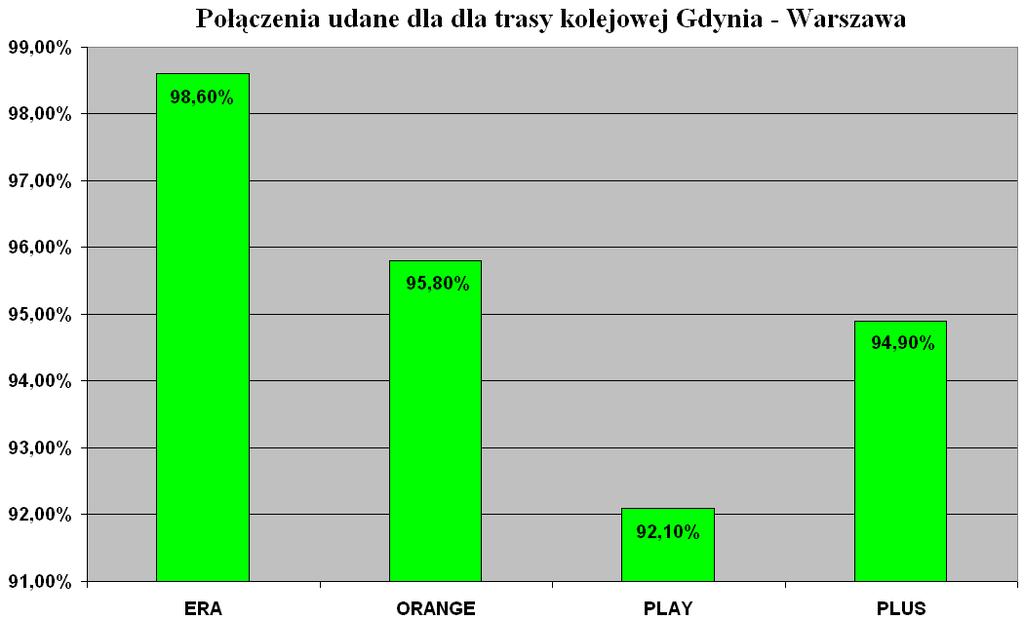

18 wartości powyŝej - 97 dbm, co umoŝliwia wykonanie połączenia w standardzie GSM. Reasumując naleŝy uznać, Ŝe trasa kolejowa Gdynia - Warszawa jest dobrze pokryte sygnałem telefonii komórkowej GSM trzech operatorów (około 90% połączeń została wykonana w tym standardzie). Jedynie operator sieci PLAY nie ma wystarczającego pokrycia badanej trasy dlatego teŝ znaczną część połączeń w standardzie GSM w sieci PLAY zrealizowano z wykorzystaniem infrastruktury operatora sieci PLUS. Parametr ERA ORANGE PLAY PLUS Liczba wykonanych połączeń Liczba połączeń udanych [%] 98,6 95,8 92,1 94,9 Liczba połączeń zablokowanych /Blocks/ [%] 1,4 3,3 5,6 0,5 Liczba połączeń przerwanych /Dropps/ [%] 0 0,9 1,4 3,3 Liczba braku sieci /No Service/ [%] 0 0 0,9 1,3 Czas dostępu do usługi /Service Access Time/ [s] 4,12 4,73 5,69 4,37 Średnia wartość PESQ MOS 3,91 3,70 3,62 3,85 Liczba próbek poniŝej 2,7 [%] 3,18 7,70 3,52 2,10 18

19 19

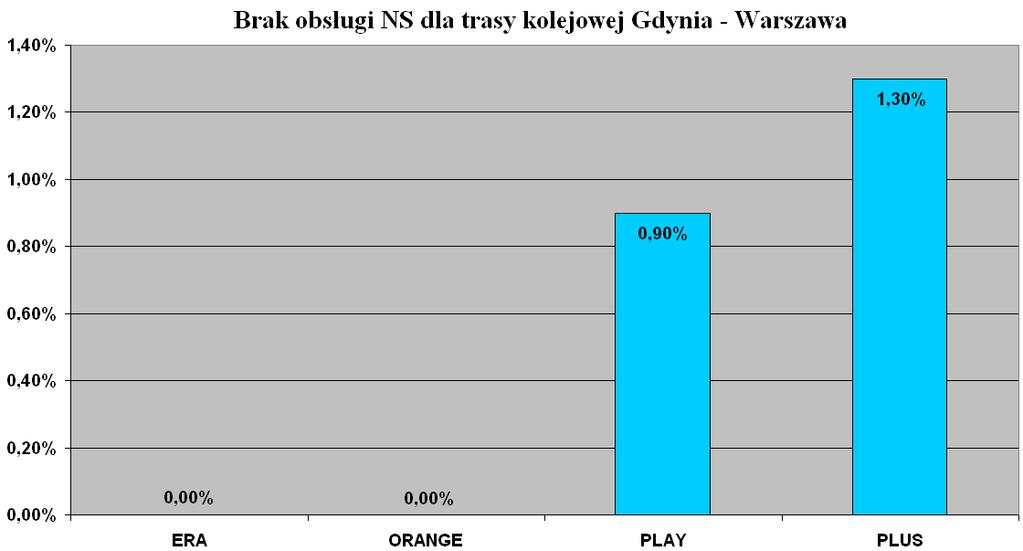

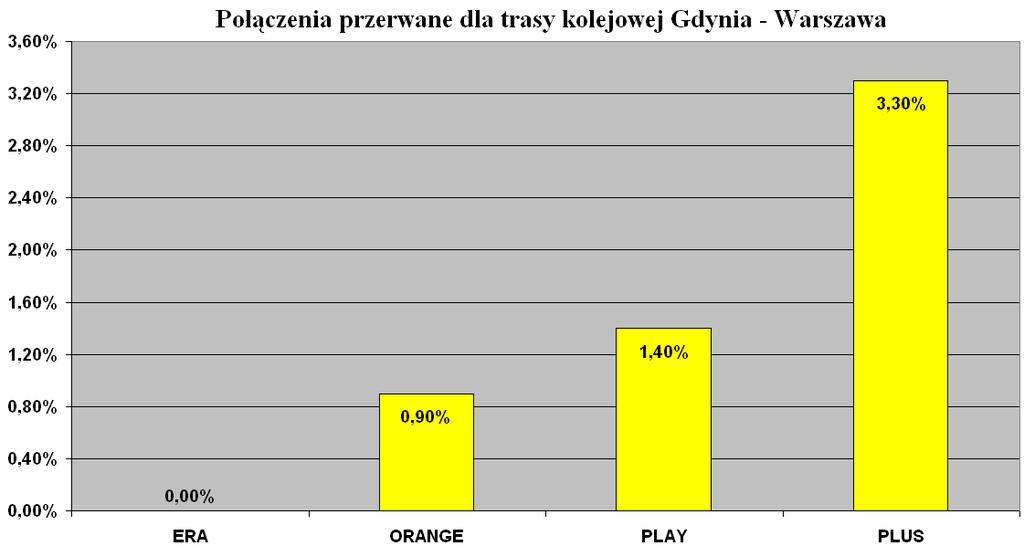

20 Analiza wyników ilości wykonanych połączeń pokazuje skuteczność ich realizacji na poziomie ponad 92% w kaŝdej z sieci. W sieci PLAY zanotowano największą ilość połączeń zablokowanych 5,6 %. Najmniej połączeń zablokowanych uzyskano w sieci PLUS 0,5 %. W sieci ORANGE nie odnotowano połączeń przerwanych, PLUS miał ich najwięcej 3,3 %. Tylko w przypadku operatorów sieci PLUS i PLAY zarejestrowano brak obsługi sieci (no service) na poziomie 1,3 % w sieci PLUS i 0,9 % w sieci PLAY. 20

21 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Cyfrowa Sp. z o.o. ERA. 21

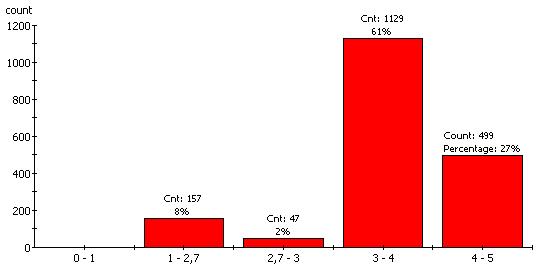

22 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 22

23 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora P4 Sp. z o.o. PLAY. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora P4 Sp. z o.o. PLAY. 23

24 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polkomtel S.A. PLUS. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polkomtel S.A. PLUS. 24

25 Na powyŝszych mapach i histogramach przedstawiono parametr PESQ MOS-LQO P862.1 mówiący o jakości połączenia głosowego. Najlepszą, jakość połączeń zaobserwowano w sieci ERA średnia wartość 3,91. Wartość 3,85 osiągnął PLUS, trzeci wynik uzyskał ORANGE 3,7. NajniŜej sklasyfikowano PLAY 3,62. Na klasyfikację duŝy wpływ mają próbki o wartościach poniŝej 2,7 (bardzo zła jakość przesyłanego sygnału mowy). Najlepiej wypadła tu sieć PLUS z wynikiem 2,1%, najsłabiej ORANGE 7,7 %. 25

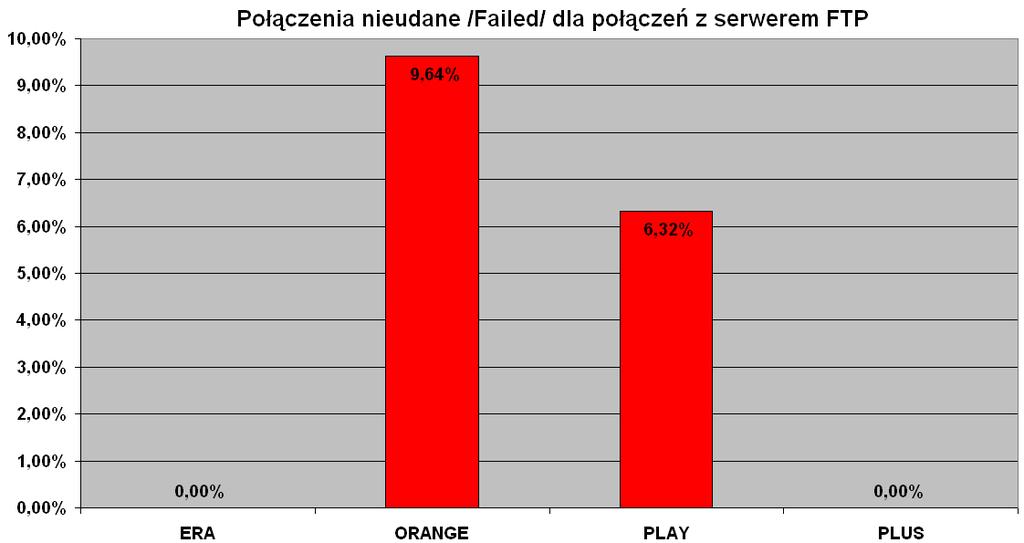

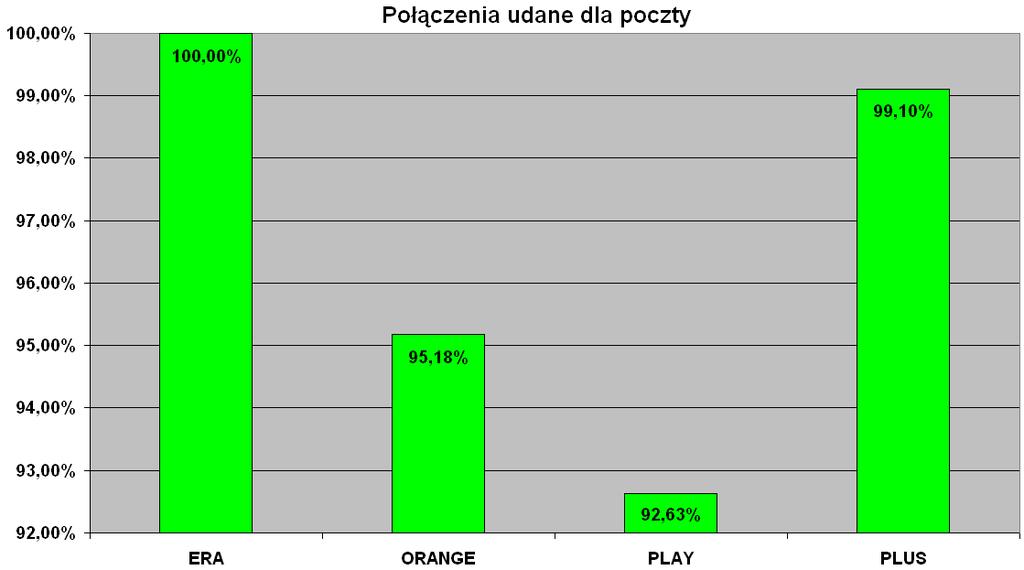

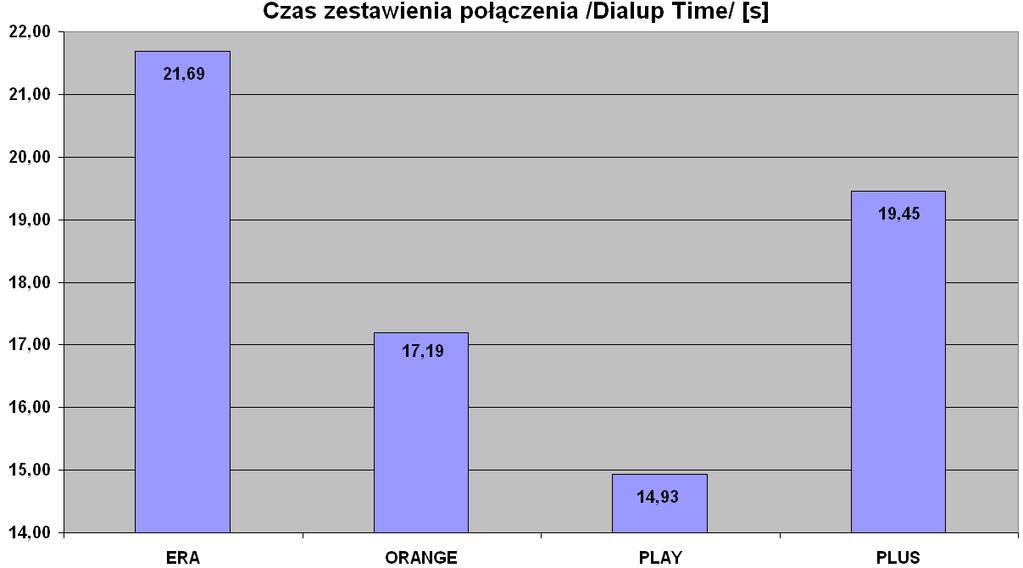

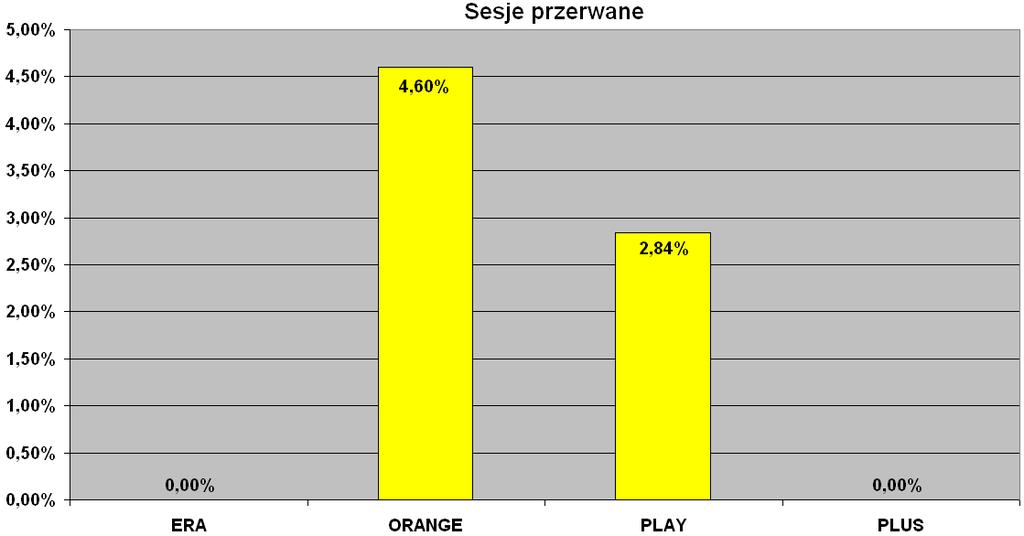

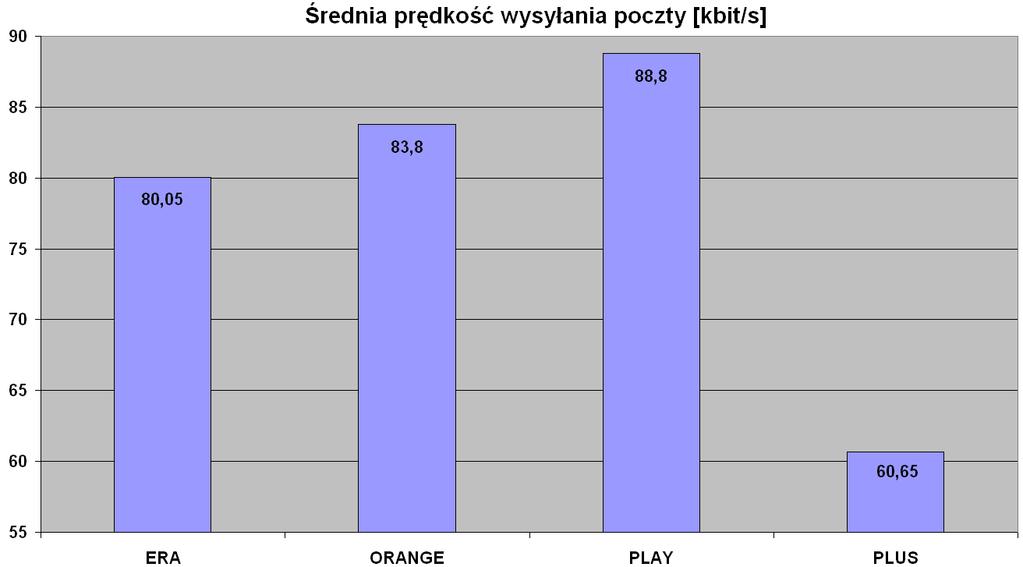

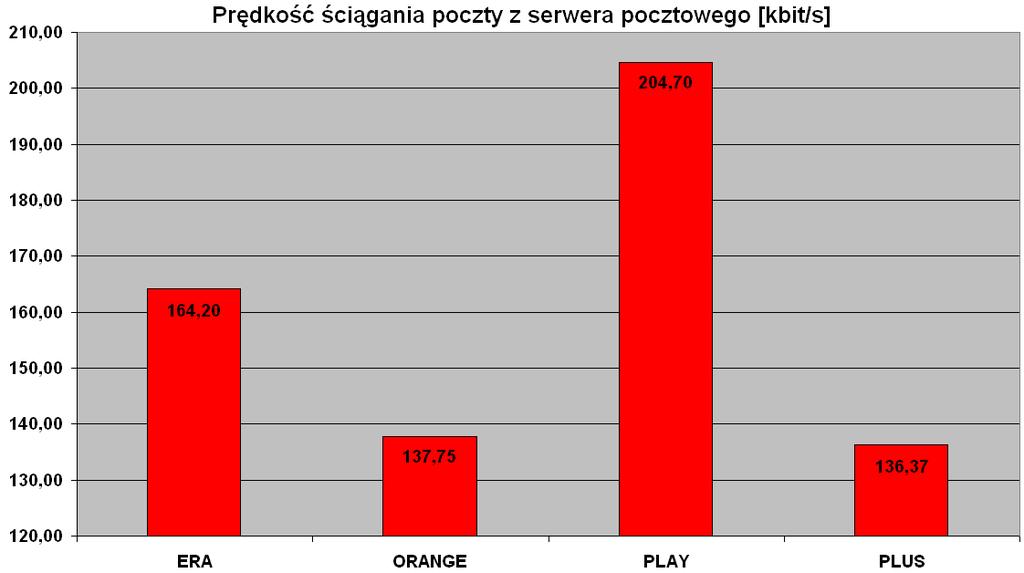

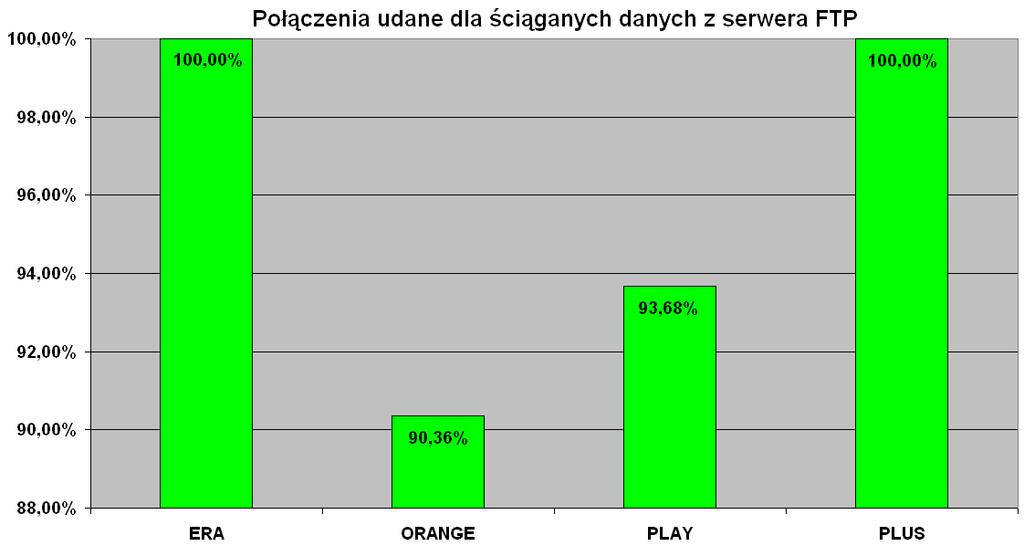

26 2. Transmisja Danych Sumaryczna liczba wykonanych sesji pomiarowych Parametr ERA ORANGE PLAY PLUS Średnia liczba sesji udanych [%] 93,69 83,91 34,63 83,93 Średnia liczba sesji nieudanych /Apl. Error/ [%] 6,31 11,49 62,53 16,07 Średnia liczba sesji przerwanych /Dropps/ [%] 0 4,6 2,84 0 Czas zestawienia połączenia /Dialup Time/ [s] 21,69 17,19 14,93 19,45 Średni czas otwierania strony [s] 5,05 6,43 2,35 5,23 Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Sumaryczna liczba wykonanych połączeń do serwera FTP 3,16 4,84 1,90 4,46 1,61 2,66 1,38 1,82 2,74 3,81 2,29 2,87 4,41 6,03 2,52 4, Średnia liczba połączeń udanych [%] ,36 93, Średnia liczba połączeń nieudanych [%] 0 9,64 6,32 0 Średni czas pobierania danych z serwera FTP [s] (1MB) 51,65 53,97 19,99 44,35 Średnia prędkość pobierania danych [kbit/s] 454,3 439,55 600,35 431,85 Sumaryczna liczba wykonanych połączeń do serwera pocztowego Średnia liczba połączeń udanych [%] ,18 92,63 99,1 Średnia liczba połączeń nieudanych [%] 0 4,82 7,37 0,9 Średnia prędkość ściągania poczty [kbit/s] 164,2 137,75 204,7 136,37 Średnia prędkość wysyłania poczty [kbit/s] 80,05 83,8 88,8 60,65 26

27 27

28 Uśrednione i sumaryczne wyniki badań jakości transmisji danych na trasie kolejowej Gdynia - Warszawa. Czas [s] ERA ORANGE PLAY PLUS Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] 28

29 29

30 30

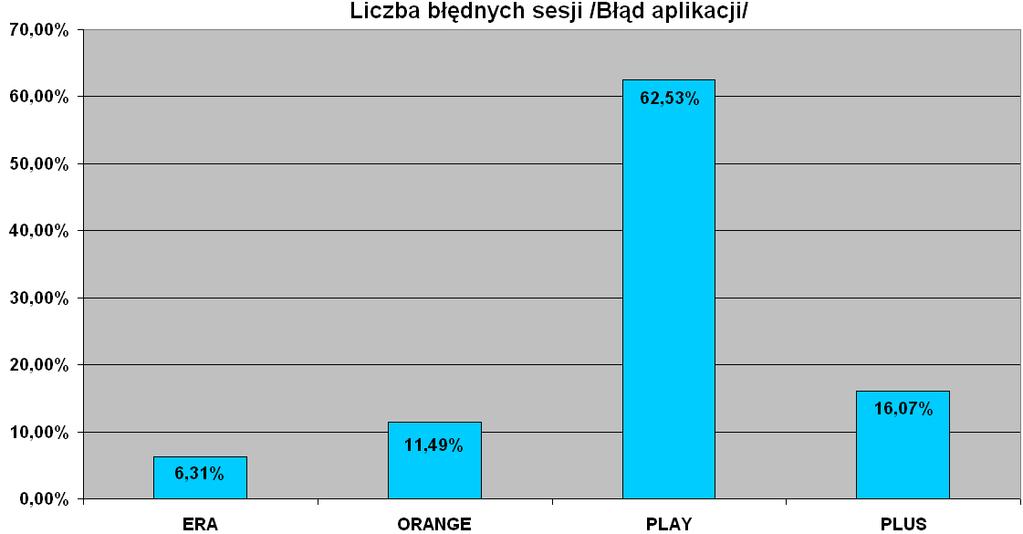

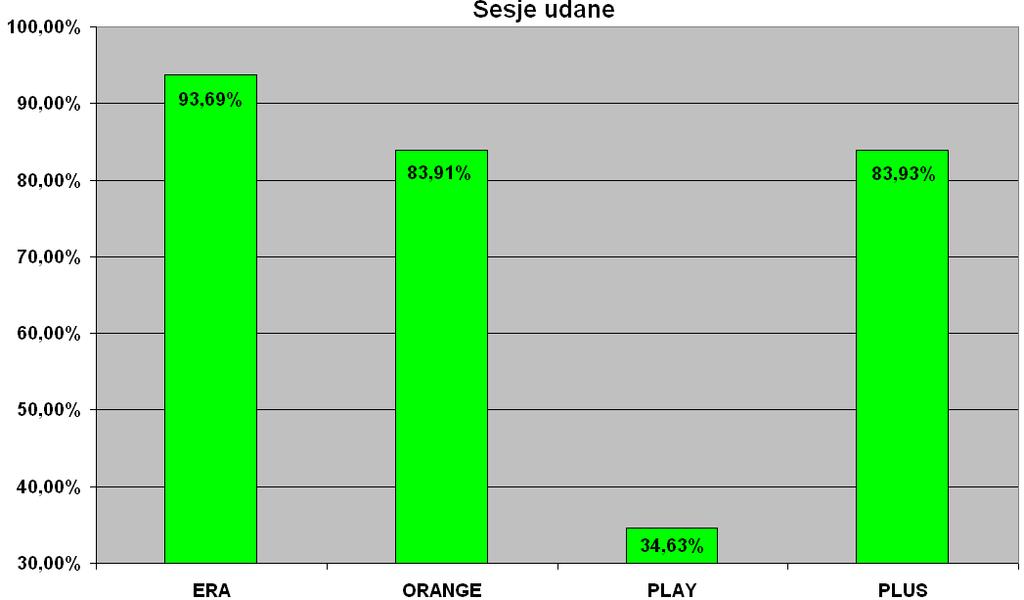

31 Podczas badania jakości transmisji danych w sieciach GSM i UMTS poszczególnych operatorów na trasie kolejowej Gdynia Warszawa wykonano łącznie 111 sesji pomiarowych w sieci operatora ERA, 87 w sieci operatora ORANGE, 205 w sieci operatora PLAY oraz 112 w sieci operatora PLUS. Zgromadzone wyniki wykorzystano do przygotowania statystyki sesji: udanych, blokowanych, przerwanych (niewykonanie któregokolwiek z kroków scenariusza pomiarowego, tzw. błąd aplikacji). Najwięcej udanych sesji 93,69 % uzyskano w sieci ERA, najmniej 34,63 % w sieci PLAY. W statystyce sesji przerwanych najlepiej wypadła takŝe sieć ERA oraz PLUS, gdzie nie odnotowano przerwanych sesji pomiarowych, najsłabiej ORANGE 4,6 % przerwań. NajdłuŜszy czas zestawienia połączenia zaobserwowano w sieci ERA średnio 21,69 s, najkrócej zestawiano połączenia w sieci PLAY średnio 14,93 s. Połączenie do stron www Badanie polegało na wyświetlenie pięciu, tych samy dla kaŝdego z operatorów stron WWW. Najkrótsze czasy zaobserwowano w sieci PLAY, najdłuŝsze w sieci ORANGE. Pozostali operatorzy uzyskali czasy na zbliŝonym poziomie. Połączenia do serwera ftp Wykonano 83 połączeń z serwerem FTP w sieci ORANGE, 107 w sieci ERA, 111 w sieci PLUS oraz 95 w sieci PLAY. Analizując otrzymane wyniki zaobserwowano 100 % skuteczność połączeń w sieciach ERA i PLUS, w sieciach ORANGE i PLAY odpowiednio 90,36% i 93,68 %. Pod względem czasu pobierania danych z serwera FTP najlepiej wypadła sieć PLAY ze średnim wynikiem 19,99 s, kolejny czas uzyskały sieci PLUS 44,35 s, ERA 51,65 s, najsłabiej wypadł ORANGE 53,97 s. Średnie prędkości pobierania pliku 1 MB z serwera FTP wahają się od 600,35 kbit/s w sieci PLAY, przez 454,3 kbit/s w sieci operatora ERA, 439,55 kbit/s w sieci operatora ORANGE do 431,85 kbit/s w sieci operatora PLUS. Połączenia z serwerem pocztowym W sieci ORANGE wykonano 83 połączeń z serwerem poczty, w sieci ERA 110, w PLUS 111, zaś PLAY 95 połączeń. NajniŜszy wskaźnik połączeń udanych zaobserwowano w sieci PLAY 92,63%, w sieci ERA uzyskano 100 % skuteczność. NajwyŜsze średnie prędkości pobierania poczty z załącznikiem 1 MB, rzędu 204,7 kbit/s uzyskano w sieci PLAY, pozostali operatorzy osiągnęli następujące wyniki: ERA 164,2 kbit/s, ORANGE 137,75 kbit/s, PLUS 136,37 kbit/s. NajwyŜsze średnie prędkości wysyłania poczty z załącznikiem 1 MB uzyskano w sieci PLAY 88,8 kbit/s, następną wartość na poziomie 83,8 kbit/s zarejestrowano w sieci ORANGE, w sieci ERA średnia prędkość wyniosła 80,05 kbit/s, najwolniej, bo z prędkością 60,65 kbit/s wysyłano pocztę w sieci PLUS. 31
