1 POMPY CIEPŁA NIBE Obiekty referencyjne

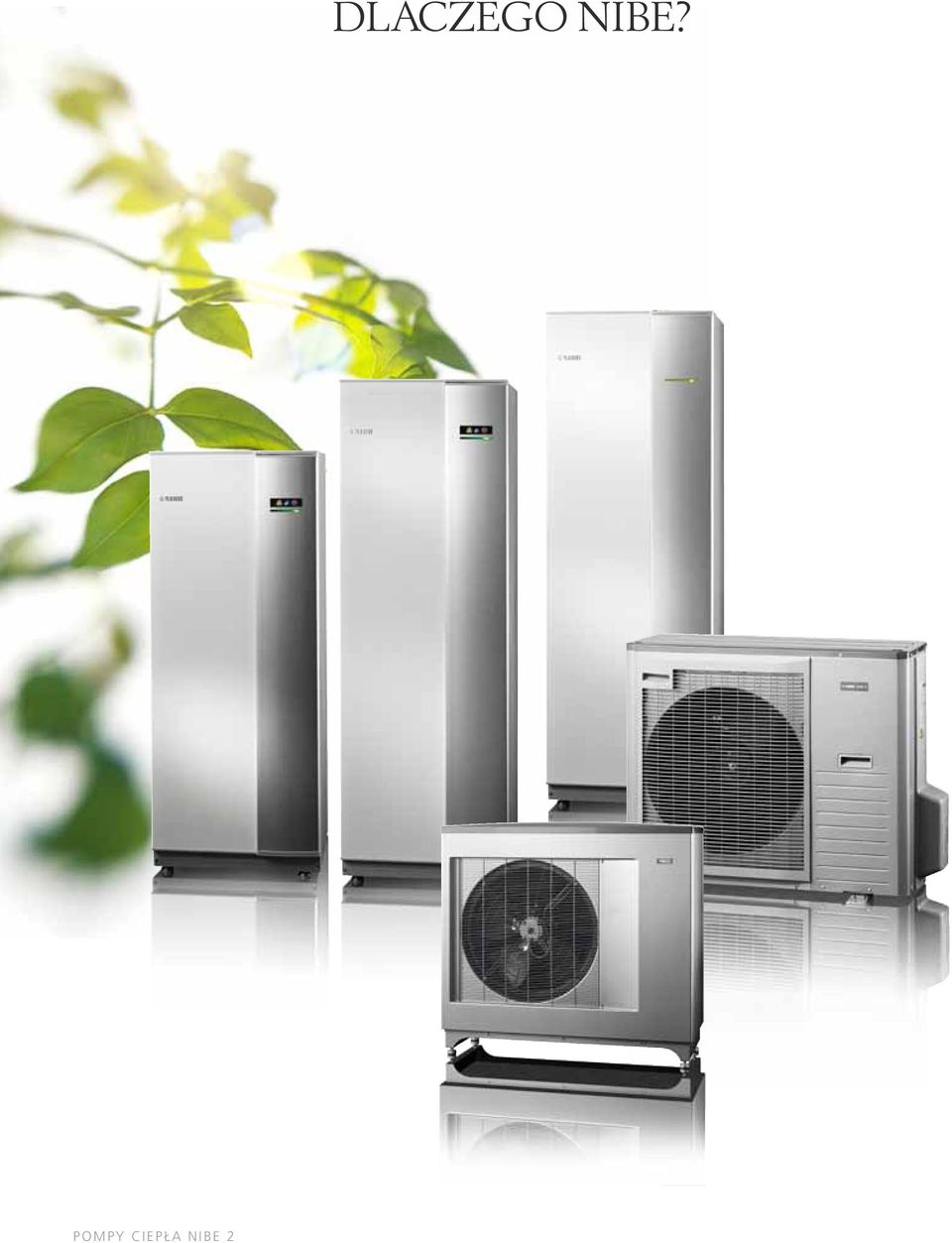

2 POMPY CIEPŁA NIBE 2 DLACZEGO NIBE?

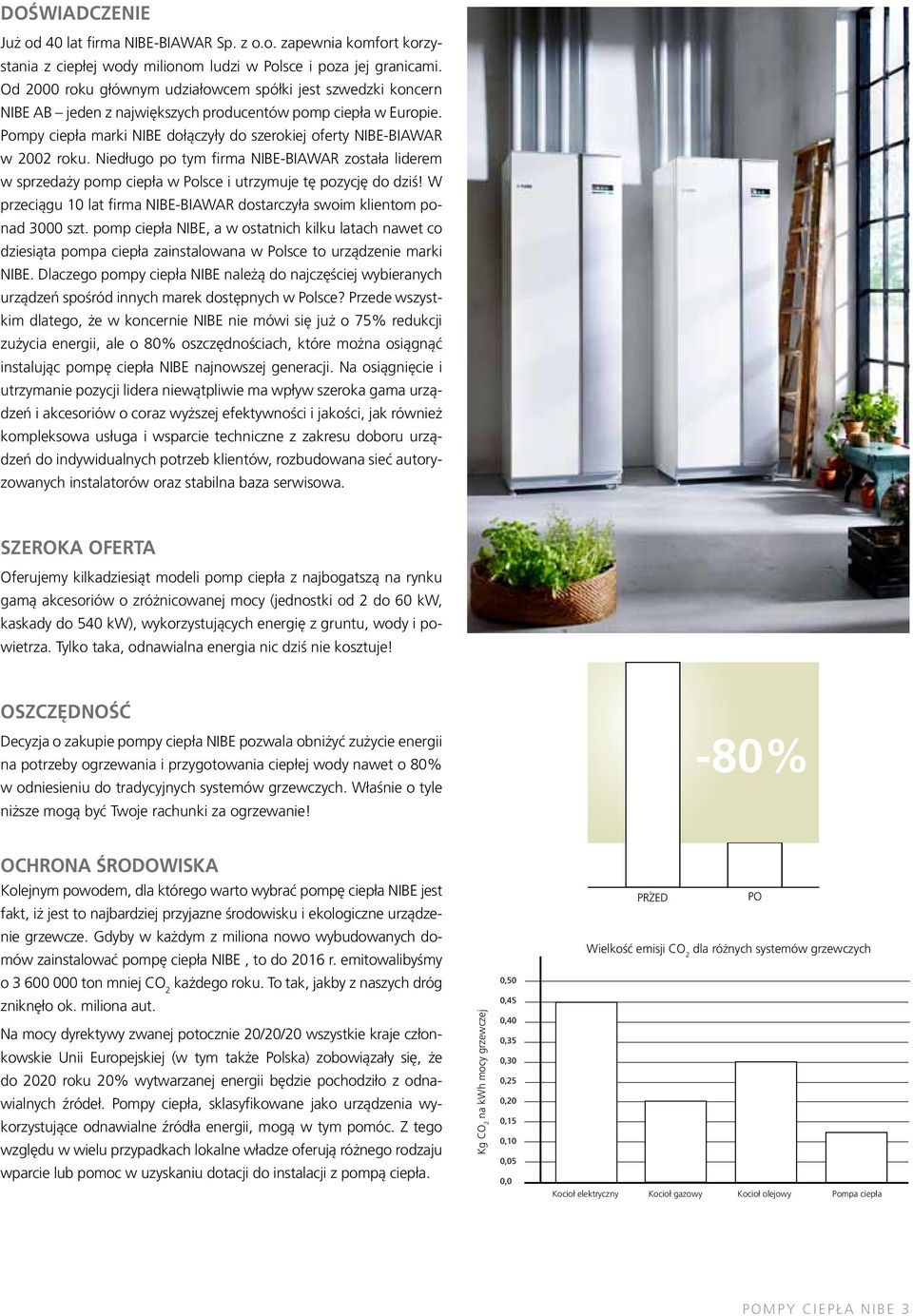

3 DOŚWIADCZENIE Już od 40 lat firma NIBE-BIAWAR Sp. z o.o. zapewnia komfort korzystania z ciepłej wody milionom ludzi w Polsce i poza jej granicami. Od 2000 roku głównym udziałowcem spółki jest szwedzki koncern NIBE AB jeden z największych producentów pomp ciepła w Europie. Pompy ciepła marki NIBE dołączyły do szerokiej oferty NIBE-BIAWAR w 2002 roku. Niedługo po tym firma NIBE-BIAWAR została liderem w sprzedaży pomp ciepła w Polsce i utrzymuje tę pozycję do dziś! W przeciągu 10 lat firma NIBE-BIAWAR dostarczyła swoim klientom ponad 3000 szt. pomp ciepła NIBE, a w ostatnich kilku latach nawet co dziesiąta pompa ciepła zainstalowana w Polsce to urządzenie marki NIBE. Dlaczego pompy ciepła NIBE należą do najczęściej wybieranych urządzeń spośród innych marek dostępnych w Polsce? Przede wszystkim dlatego, że w koncernie NIBE nie mówi się już o 75% redukcji zużycia energii, ale o 80% oszczędnościach, które można osiągnąć instalując pompę ciepła NIBE najnowszej generacji. Na osiągnięcie i utrzymanie pozycji lidera niewątpliwie ma wpływ szeroka gama urządzeń i akcesoriów o coraz wyższej efektywności i jakości, jak również kompleksowa usługa i wsparcie techniczne z zakresu doboru urządzeń do indywidualnych potrzeb klientów, rozbudowana sieć autoryzowanych instalatorów oraz stabilna baza serwisowa. SZEROKA OFERTA Oferujemy kilkadziesiąt modeli pomp ciepła z najbogatszą na rynku gamą akcesoriów o zróżnicowanej mocy (jednostki od 2 do 60 kw, kaskady do 540 kw), wykorzystujących energię z gruntu, wody i powietrza. Tylko taka, odnawialna energia nic dziś nie kosztuje! OSZCZĘDNOŚĆ Decyzja o zakupie pompy ciepła NIBE pozwala obniżyć zużycie energii na potrzeby ogrzewania i przygotowania ciepłej wody nawet o 80% w odniesieniu do tradycyjnych systemów grzewczych. Właśnie o tyle niższe mogą być Twoje rachunki za ogrzewanie! -80% OCHRONA ŚRODOWISKA Kolejnym powodem, dla którego warto wybrać pompę ciepła NIBE jest fakt, iż jest to najbardziej przyjazne środowisku i ekologiczne urządzenie grzewcze. Gdyby w każdym z miliona nowo wybudowanych domów zainstalować pompę ciepła NIBE, to do 2016 r. emitowalibyśmy o ton mniej CO 2 każdego roku. To tak, jakby z naszych dróg zniknęło ok. miliona aut. Na mocy dyrektywy zwanej potocznie 20/20/20 wszystkie kraje członkowskie Unii Europejskiej (w tym także Polska) zobowiązały się, że do 2020 roku 20% wytwarzanej energii będzie pochodziło z odnawialnych źródeł. Pompy ciepła, sklasyfikowane jako urządzenia wykorzystujące odnawialne źródła energii, mogą w tym pomóc. Z tego względu w wielu przypadkach lokalne władze oferują różnego rodzaju wparcie lub pomoc w uzyskaniu dotacji do instalacji z pompą ciepła. Kg CO2 emissions per kwh heat Kg CO 2 na kwh mocy grzewczej DE 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,0 Before PRZED After PO Wielkość CO2 emissions emisji COfor 2 dla various różnych heating systemów systems grzewczych Kocioł Direct elektryczny electric Gas Kocioł boiler gazowy Kocioł Oil boiler olejowy Heat Pompa pump ciepła Genutzte Wärmeenergie Aufgewandte, bezahlte Energie POMPY CIEPŁA NIBE 3

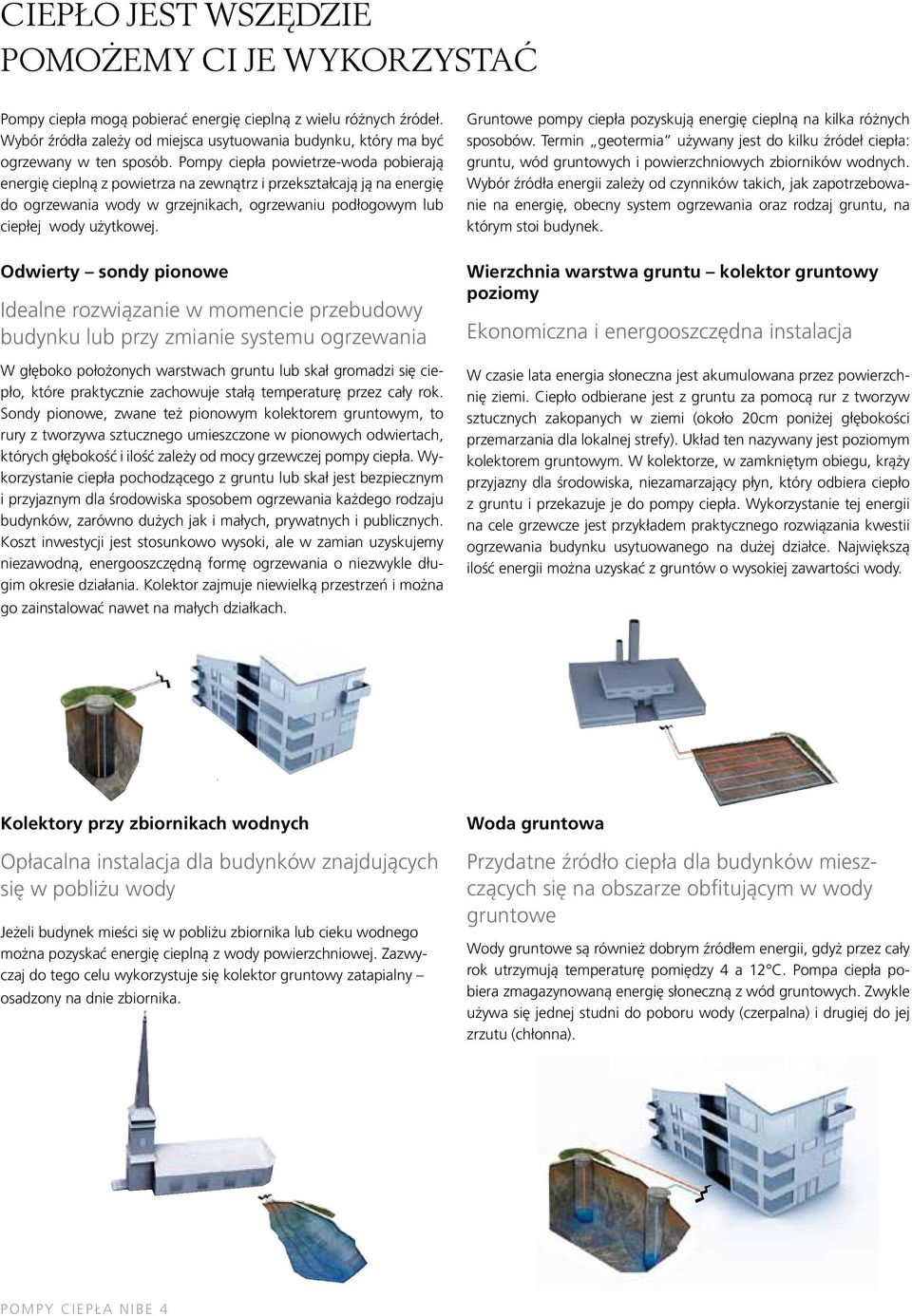

4 CIEPŁO JEST WSZĘDZIE POMOŻEMY CI JE WYKORZYSTAĆ Pompy ciepła mogą pobierać energię cieplną z wielu różnych źródeł. Wybór źródła zależy od miejsca usytuowania budynku, który ma być ogrzewany w ten sposób. Pompy ciepła powietrze-woda pobierają energię cieplną z powietrza na zewnątrz i przekształcają ją na energię do ogrzewania wody w grzejnikach, ogrzewaniu podłogowym lub ciepłej wody użytkowej. Odwierty sondy pionowe Idealne rozwiązanie w momencie przebudowy budynku lub przy zmianie systemu ogrzewania W głęboko położonych warstwach gruntu lub skał gromadzi się ciepło, które praktycznie zachowuje stałą temperaturę przez cały rok. Sondy pionowe, zwane też pionowym kolektorem gruntowym, to rury z tworzywa sztucznego umieszczone w pionowych odwiertach, których głębokość i ilość zależy od mocy grzewczej pompy ciepła. Wykorzystanie ciepła pochodzącego z gruntu lub skał jest bezpiecznym i przyjaznym dla środowiska sposobem ogrzewania każdego rodzaju budynków, zarówno dużych jak i małych, prywatnych i publicznych. Koszt inwestycji jest stosunkowo wysoki, ale w zamian uzyskujemy niezawodną, energooszczędną formę ogrzewania o niezwykle długim okresie działania. Kolektor zajmuje niewielką przestrzeń i można go zainstalować nawet na małych działkach. Gruntowe pompy ciepła pozyskują energię cieplną na kilka różnych sposobów. Termin geotermia używany jest do kilku źródeł ciepła: gruntu, wód gruntowych i powierzchniowych zbiorników wodnych. Wybór źródła energii zależy od czynników takich, jak zapotrzebowanie na energię, obecny system ogrzewania oraz rodzaj gruntu, na którym stoi budynek. Wierzchnia warstwa gruntu kolektor gruntowy poziomy Ekonomiczna i energooszczędna instalacja W czasie lata energia słoneczna jest akumulowana przez powierzchnię ziemi. Ciepło odbierane jest z gruntu za pomocą rur z tworzyw sztucznych zakopanych w ziemi (około 20cm poniżej głębokości przemarzania dla lokalnej strefy). Układ ten nazywany jest poziomym kolektorem gruntowym. W kolektorze, w zamkniętym obiegu, krąży przyjazny dla środowiska, niezamarzający płyn, który odbiera ciepło z gruntu i przekazuje je do pompy ciepła. Wykorzystanie tej energii na cele grzewcze jest przykładem praktycznego rozwiązania kwestii ogrzewania budynku usytuowanego na dużej działce. Największą ilość energii można uzyskać z gruntów o wysokiej zawartości wody. Kolektory przy zbiornikach wodnych Opłacalna instalacja dla budynków znajdujących się w pobliżu wody Jeżeli budynek mieści się w pobliżu zbiornika lub cieku wodnego można pozyskać energię cieplną z wody powierzchniowej. Zazwyczaj do tego celu wykorzystuje się kolektor gruntowy zatapialny osadzony na dnie zbiornika. Woda gruntowa Przydatne źródło ciepła dla budynków mieszczących się na obszarze obfitującym w wody gruntowe Wody gruntowe są również dobrym źródłem energii, gdyż przez cały rok utrzymują temperaturę pomiędzy 4 a 12 C. Pompa ciepła pobiera zmagazynowaną energię słoneczną z wód gruntowych. Zwykle używa się jednej studni do poboru wody (czerpalna) i drugiej do jej zrzutu (chłonna). POMPY CIEPŁA NIBE 4

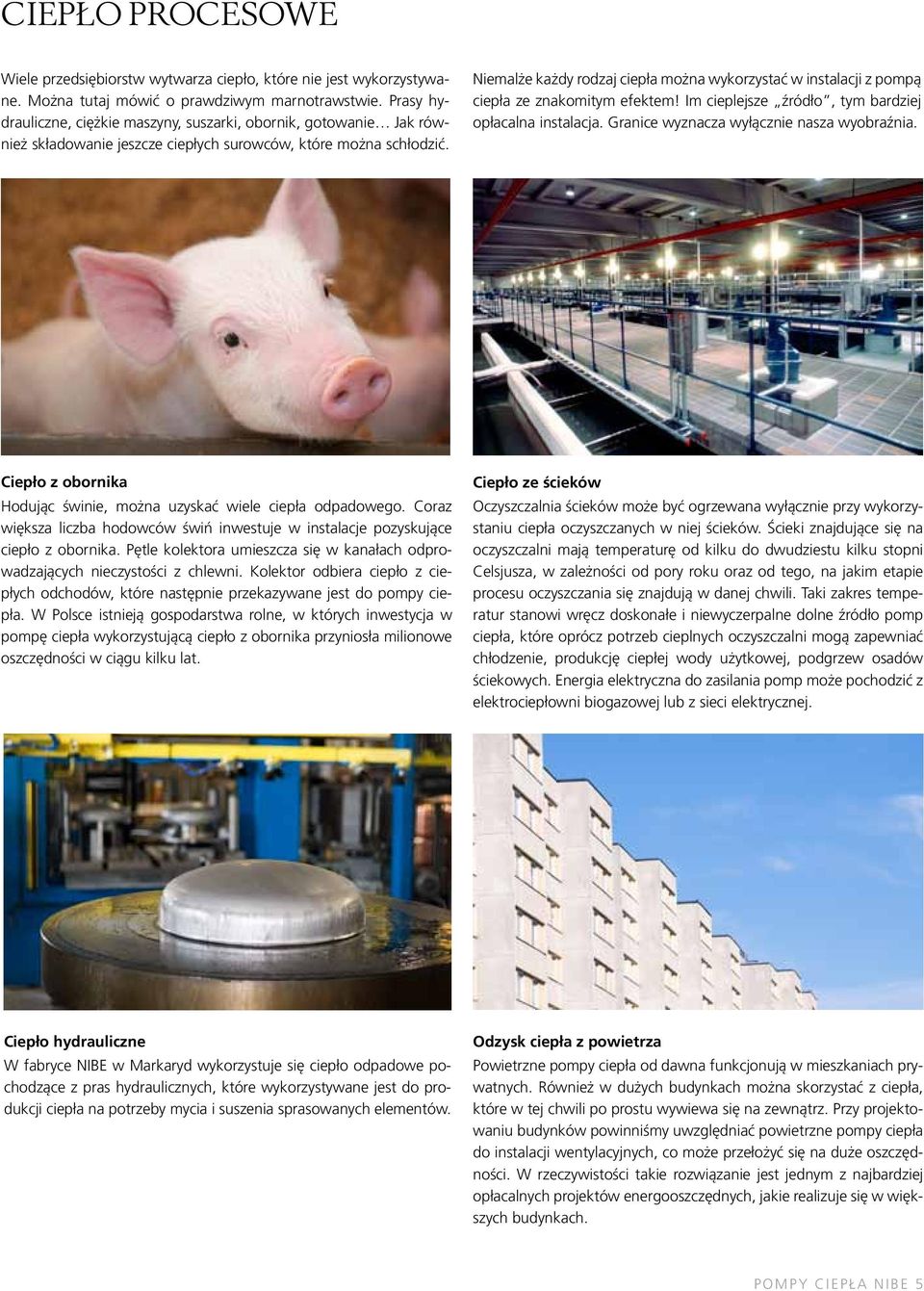

5 CIEPŁO PROCESOWE Wiele przedsiębiorstw wytwarza ciepło, które nie jest wykorzystywane. Można tutaj mówić o prawdziwym marnotrawstwie. Prasy hydrauliczne, ciężkie maszyny, suszarki, obornik, gotowanie Jak również składowanie jeszcze ciepłych surowców, które można schłodzić. Niemalże każdy rodzaj ciepła można wykorzystać w instalacji z pompą ciepła ze znakomitym efektem! Im cieplejsze źródło, tym bardziej opłacalna instalacja. Granice wyznacza wyłącznie nasza wyobraźnia. Ciepło z obornika Hodując świnie, można uzyskać wiele ciepła odpadowego. Coraz większa liczba hodowców świń inwestuje w instalacje pozyskujące ciepło z obornika. Pętle kolektora umieszcza się w kanałach odprowadzających nieczystości z chlewni. Kolektor odbiera ciepło z ciepłych odchodów, które następnie przekazywane jest do pompy ciepła. W Polsce istnieją gospodarstwa rolne, w których inwestycja w pompę ciepła wykorzystującą ciepło z obornika przyniosła milionowe oszczędności w ciągu kilku lat. Ciepło ze ścieków Oczyszczalnia ścieków może być ogrzewana wyłącznie przy wykorzystaniu ciepła oczyszczanych w niej ścieków. Ścieki znajdujące się na oczyszczalni mają temperaturę od kilku do dwudziestu kilku stopni Celsjusza, w zależności od pory roku oraz od tego, na jakim etapie procesu oczyszczania się znajdują w danej chwili. Taki zakres temperatur stanowi wręcz doskonałe i niewyczerpalne dolne źródło pomp ciepła, które oprócz potrzeb cieplnych oczyszczalni mogą zapewniać chłodzenie, produkcję ciepłej wody użytkowej, podgrzew osadów ściekowych. Energia elektryczna do zasilania pomp może pochodzić z elektrociepłowni biogazowej lub z sieci elektrycznej. Ciepło hydrauliczne W fabryce NIBE w Markaryd wykorzystuje się ciepło odpadowe pochodzące z pras hydraulicznych, które wykorzystywane jest do produkcji ciepła na potrzeby mycia i suszenia sprasowanych elementów. Odzysk ciepła z powietrza Powietrzne pompy ciepła od dawna funkcjonują w mieszkaniach prywatnych. Również w dużych budynkach można skorzystać z ciepła, które w tej chwili po prostu wywiewa się na zewnątrz. Przy projektowaniu budynków powinniśmy uwzględniać powietrzne pompy ciepła do instalacji wentylacyjnych, co może przełożyć się na duże oszczędności. W rzeczywistości takie rozwiązanie jest jednym z najbardziej opłacalnych projektów energooszczędnych, jakie realizuje się w większych budynkach. POMPY CIEPŁA NIBE 5

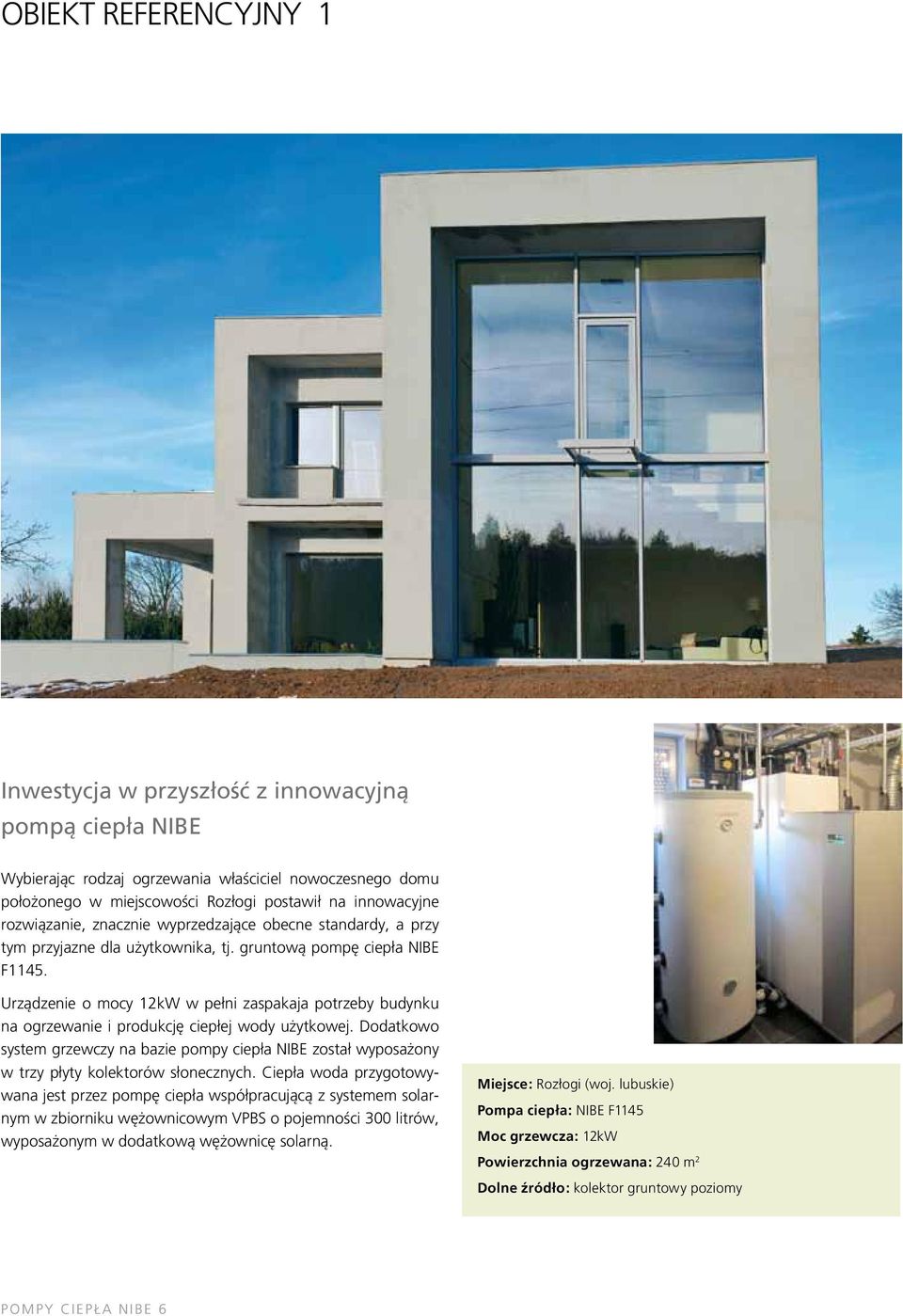

6 Obiekt referencyjny 1 Inwestycja w przyszłość z innowacyjną pompą ciepła NIBE Wybierając rodzaj ogrzewania właściciel nowoczesnego domu położonego w miejscowości Rozłogi postawił na innowacyjne rozwiązanie, znacznie wyprzedzające obecne standardy, a przy tym przyjazne dla użytkownika, tj. gruntową pompę ciepła NIBE F1145. Urządzenie o mocy 12kW w pełni zaspakaja potrzeby budynku na ogrzewanie i produkcję ciepłej wody użytkowej. Dodatkowo system grzewczy na bazie pompy ciepła NIBE został wyposażony w trzy płyty kolektorów słonecznych. Ciepła woda przygotowywana jest przez pompę ciepła współpracującą z systemem solarnym w zbiorniku wężownicowym VPBS o pojemności 300 litrów, wyposażonym w dodatkową wężownicę solarną. Miejsce: Rozłogi (woj. lubuskie) Pompa ciepła: NIBE F1145 Moc grzewcza: 12kW Powierzchnia ogrzewana: 240 m 2 Dolne źródło: kolektor gruntowy poziomy POMPY CIEPŁA NIBE 6

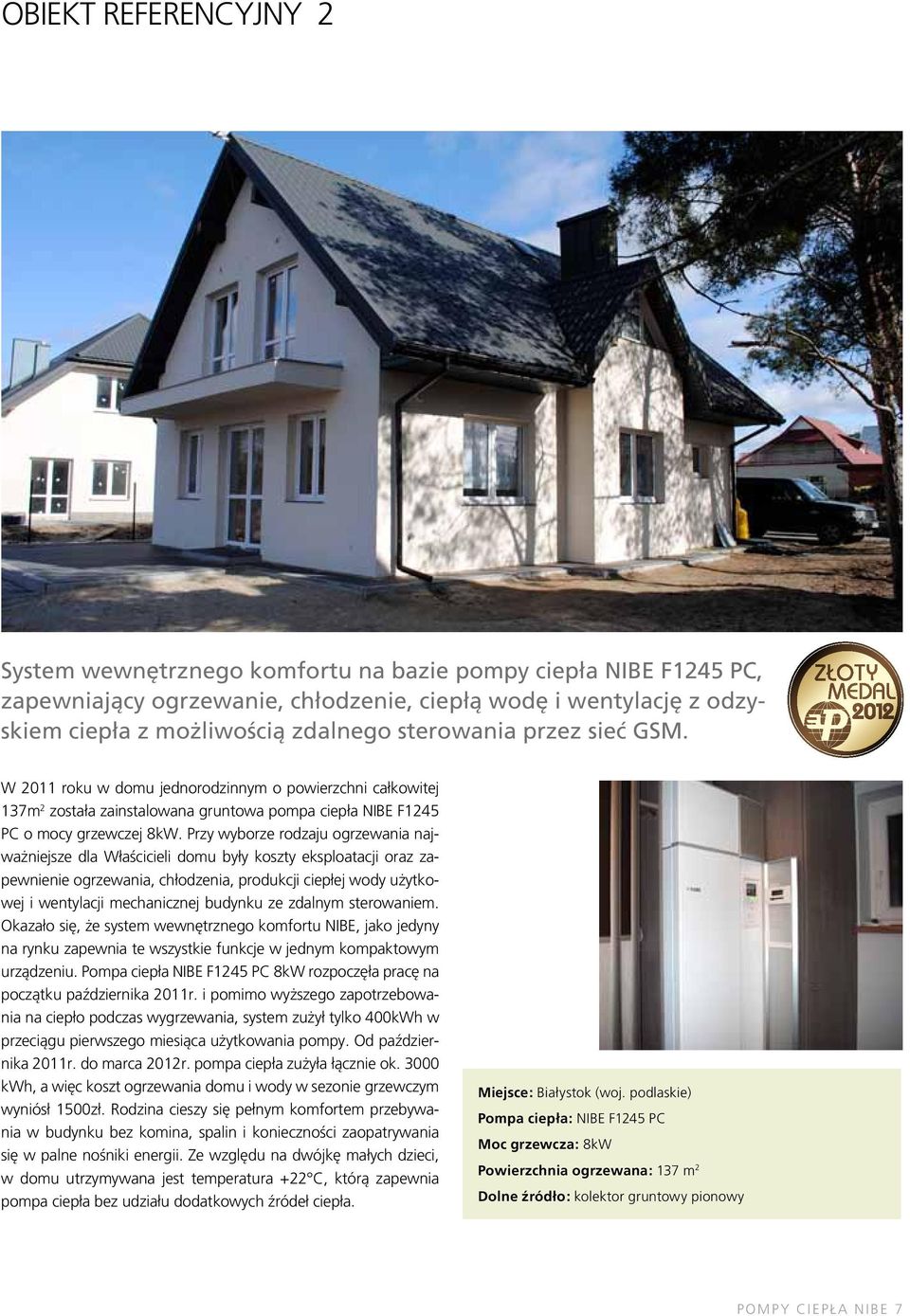

7 Obiekt referencyjny 2 System wewnętrznego komfortu na bazie pompy ciepła NIBE F1245 PC, zapewniający ogrzewanie, chłodzenie, ciepłą wodę i wentylację z odzyskiem ciepła z możliwością zdalnego sterowania przez sieć GSM. W 2011 roku w domu jednorodzinnym o powierzchni całkowitej 137m 2 została zainstalowana gruntowa pompa ciepła NIBE F1245 PC o mocy grzewczej 8kW. Przy wyborze rodzaju ogrzewania najważniejsze dla Właścicieli domu były koszty eksploatacji oraz zapewnienie ogrzewania, chłodzenia, produkcji ciepłej wody użytkowej i wentylacji mechanicznej budynku ze zdalnym sterowaniem. Okazało się, że system wewnętrznego komfortu NIBE, jako jedyny na rynku zapewnia te wszystkie funkcje w jednym kompaktowym urządzeniu. Pompa ciepła NIBE F1245 PC 8kW rozpoczęła pracę na początku października 2011r. i pomimo wyższego zapotrzebowania na ciepło podczas wygrzewania, system zużył tylko 400kWh w przeciągu pierwszego miesiąca użytkowania pompy. Od października 2011r. do marca 2012r. pompa ciepła zużyła łącznie ok kwh, a więc koszt ogrzewania domu i wody w sezonie grzewczym wyniósł 1500zł. Rodzina cieszy się pełnym komfortem przebywania w budynku bez komina, spalin i konieczności zaopatrywania się w palne nośniki energii. Ze względu na dwójkę małych dzieci, w domu utrzymywana jest temperatura +22 C, którą zapewnia pompa ciepła bez udziału dodatkowych źródeł ciepła. Miejsce: Białystok (woj. podlaskie) Pompa ciepła: NIBE F1245 PC Moc grzewcza: 8kW Powierzchnia ogrzewana: 137 m 2 Dolne źródło: kolektor gruntowy pionowy POMPY CIEPŁA NIBE 7

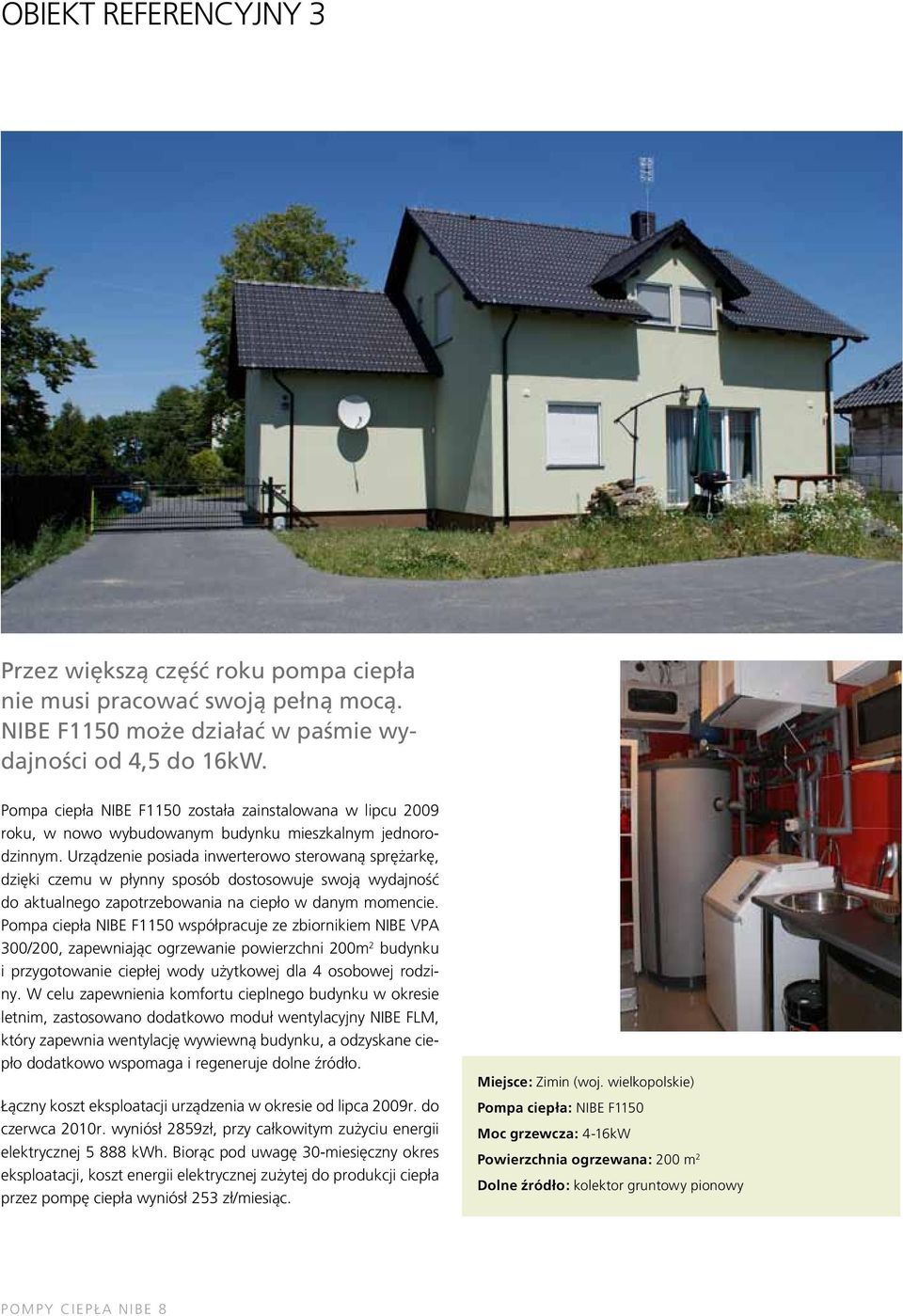

8 Obiekt referencyjny 3 Przez większą część roku pompa ciepła nie musi pracować swoją pełną mocą. NIBE F1150 może działać w paśmie wydajności od 4,5 do 16kW. Pompa ciepła NIBE F1150 została zainstalowana w lipcu 2009 roku, w nowo wybudowanym budynku mieszkalnym jednorodzinnym. Urządzenie posiada inwerterowo sterowaną sprężarkę, dzięki czemu w płynny sposób dostosowuje swoją wydajność do aktualnego zapotrzebowania na ciepło w danym momencie. Pompa ciepła NIBE F1150 współpracuje ze zbiornikiem NIBE VPA 300/200, zapewniając ogrzewanie powierzchni 200m 2 budynku i przygotowanie ciepłej wody użytkowej dla 4 osobowej rodziny. W celu zapewnienia komfortu cieplnego budynku w okresie letnim, zastosowano dodatkowo moduł wentylacyjny NIBE FLM, który zapewnia wentylację wywiewną budynku, a odzyskane ciepło dodatkowo wspomaga i regeneruje dolne źródło. Łączny koszt eksploatacji urządzenia w okresie od lipca 2009r. do czerwca 2010r. wyniósł 2859zł, przy całkowitym zużyciu energii elektrycznej kwh. Biorąc pod uwagę 30-miesięczny okres eksploatacji, koszt energii elektrycznej zużytej do produkcji ciepła przez pompę ciepła wyniósł 253 zł/miesiąc. Miejsce: Zimin (woj. wielkopolskie) Pompa ciepła: NIBE F1150 Moc grzewcza: 4-16kW Powierzchnia ogrzewana: 200 m 2 Dolne źródło: kolektor gruntowy pionowy POMPY CIEPŁA NIBE 8

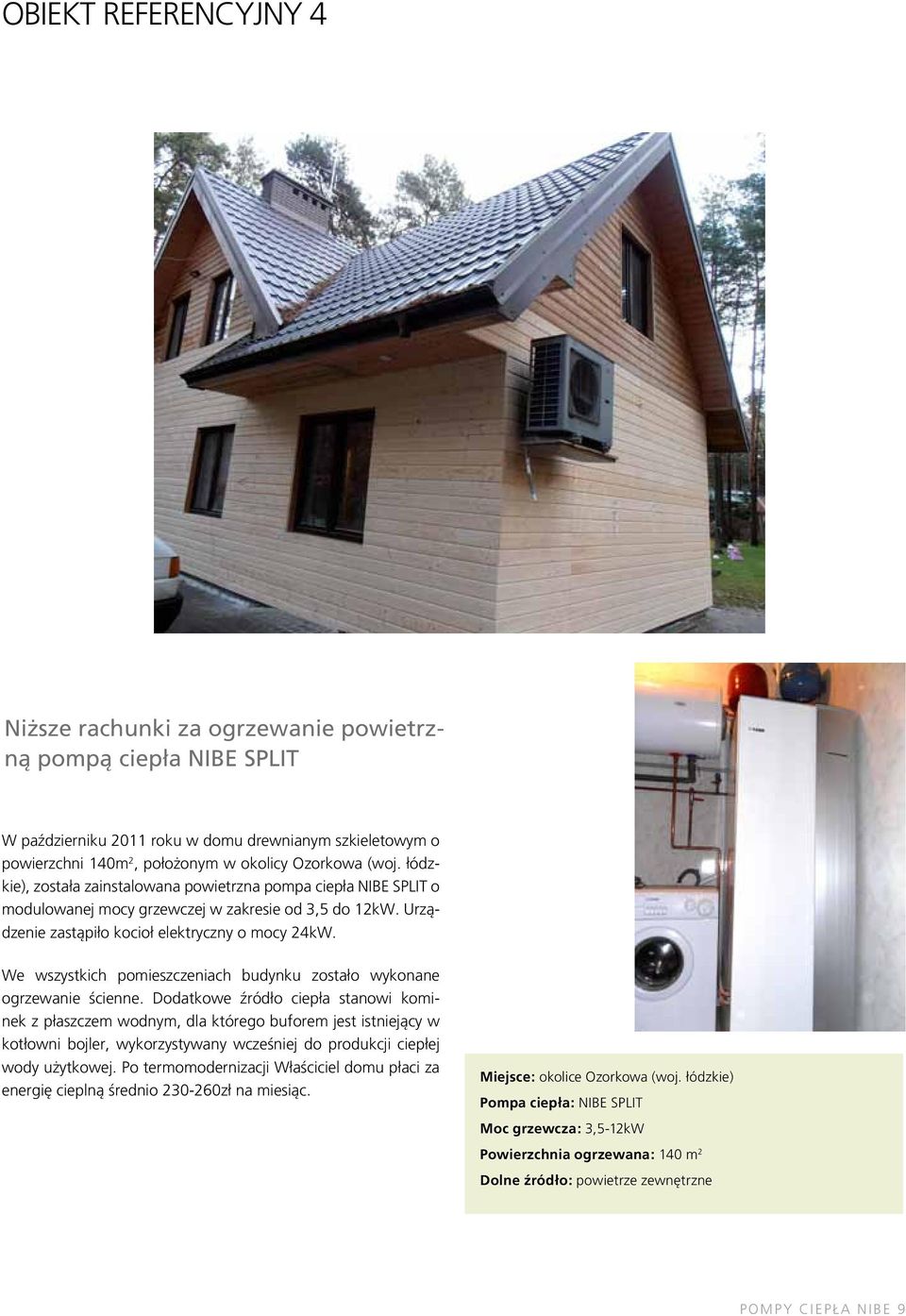

9 Obiekt referencyjny 4 Niższe rachunki za ogrzewanie powietrzną pompą ciepła NIBE SPLIT W październiku 2011 roku w domu drewnianym szkieletowym o powierzchni 140m 2, położonym w okolicy Ozorkowa (woj. łódzkie), została zainstalowana powietrzna pompa ciepła NIBE SPLIT o modulowanej mocy grzewczej w zakresie od 3,5 do 12kW. Urządzenie zastąpiło kocioł elektryczny o mocy 24kW. We wszystkich pomieszczeniach budynku zostało wykonane ogrzewanie ścienne. Dodatkowe źródło ciepła stanowi kominek z płaszczem wodnym, dla którego buforem jest istniejący w kotłowni bojler, wykorzystywany wcześniej do produkcji ciepłej wody użytkowej. Po termomodernizacji Właściciel domu płaci za energię cieplną średnio zł na miesiąc. Miejsce: okolice Ozorkowa (woj. łódzkie) Pompa ciepła: NIBE SPLIT Moc grzewcza: 3,5-12kW Powierzchnia ogrzewana: 140 m 2 Dolne źródło: powietrze zewnętrzne POMPY CIEPŁA NIBE 9

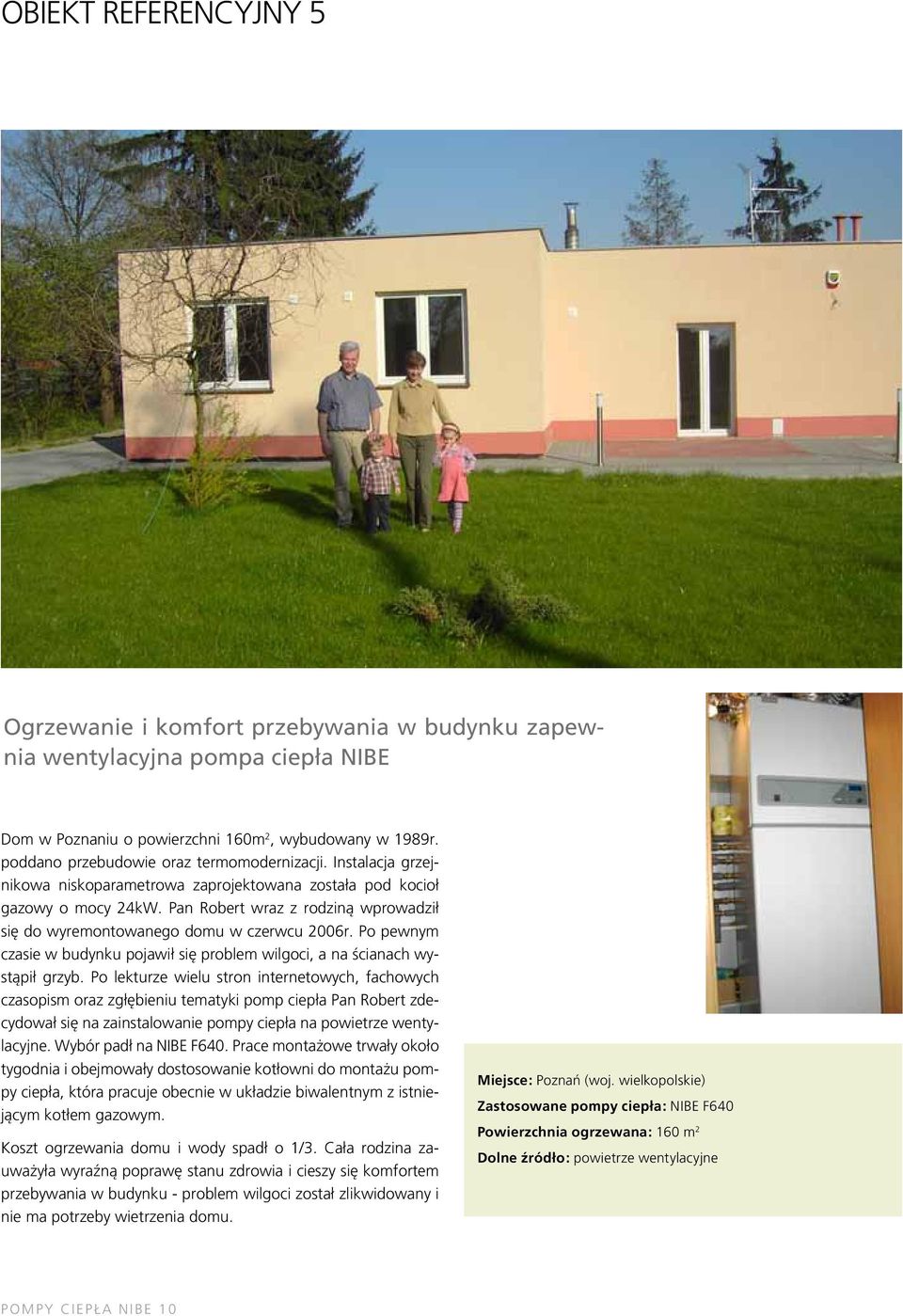

10 Obiekt referencyjny 5 Ogrzewanie i komfort przebywania w budynku zapewnia wentylacyjna pompa ciepła NIBE Dom w Poznaniu o powierzchni 160m 2, wybudowany w 1989r. poddano przebudowie oraz termomodernizacji. Instalacja grzejnikowa niskoparametrowa zaprojektowana została pod kocioł gazowy o mocy 24kW. Pan Robert wraz z rodziną wprowadził się do wyremontowanego domu w czerwcu 2006r. Po pewnym czasie w budynku pojawił się problem wilgoci, a na ścianach wystąpił grzyb. Po lekturze wielu stron internetowych, fachowych czasopism oraz zgłębieniu tematyki pomp ciepła Pan Robert zdecydował się na zainstalowanie pompy ciepła na powietrze wentylacyjne. Wybór padł na NIBE F640. Prace montażowe trwały około tygodnia i obejmowały dostosowanie kotłowni do montażu pompy ciepła, która pracuje obecnie w układzie biwalentnym z istniejącym kotłem gazowym. Koszt ogrzewania domu i wody spadł o 1/3. Cała rodzina zauważyła wyraźną poprawę stanu zdrowia i cieszy się komfortem przebywania w budynku - problem wilgoci został zlikwidowany i nie ma potrzeby wietrzenia domu. Miejsce: Poznań (woj. wielkopolskie) Zastosowane pompy ciepła: NIBE F640 Powierzchnia ogrzewana: 160 m 2 Dolne źródło: powietrze wentylacyjne POMPY CIEPŁA NIBE 10

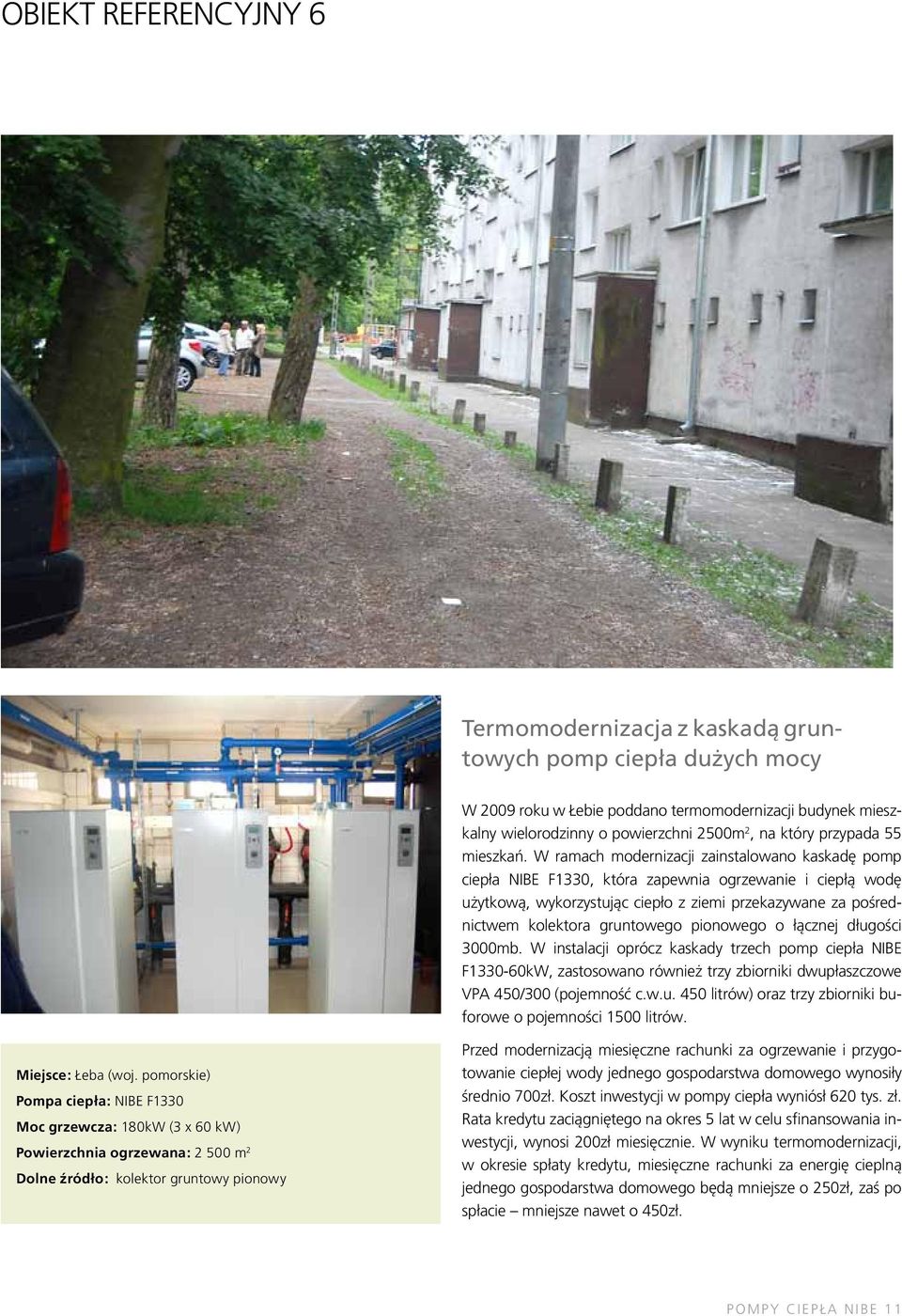

11 Obiekt referencyjny 6 Termomodernizacja z kaskadą gruntowych pomp ciepła dużych mocy W 2009 roku w Łebie poddano termomodernizacji budynek mieszkalny wielorodzinny o powierzchni 2500m 2, na który przypada 55 mieszkań. W ramach modernizacji zainstalowano kaskadę pomp ciepła NIBE F1330, która zapewnia ogrzewanie i ciepłą wodę użytkową, wykorzystując ciepło z ziemi przekazywane za pośrednictwem kolektora gruntowego pionowego o łącznej długości 3000mb. W instalacji oprócz kaskady trzech pomp ciepła NIBE F kW, zastosowano również trzy zbiorniki dwupłaszczowe VPA 450/300 (pojemność c.w.u. 450 litrów) oraz trzy zbiorniki buforowe o pojemności 1500 litrów. Miejsce: Łeba (woj. pomorskie) Pompa ciepła: NIBE F1330 Moc grzewcza: 180kW (3 x 60 kw) Powierzchnia ogrzewana: m 2 Dolne źródło: kolektor gruntowy pionowy Przed modernizacją miesięczne rachunki za ogrzewanie i przygotowanie ciepłej wody jednego gospodarstwa domowego wynosiły średnio 700zł. Koszt inwestycji w pompy ciepła wyniósł 620 tys. zł. Rata kredytu zaciągniętego na okres 5 lat w celu sfinansowania inwestycji, wynosi 200zł miesięcznie. W wyniku termomodernizacji, w okresie spłaty kredytu, miesięczne rachunki za energię cieplną jednego gospodarstwa domowego będą mniejsze o 250zł, zaś po spłacie mniejsze nawet o 450zł. POMPY CIEPŁA NIBE 11

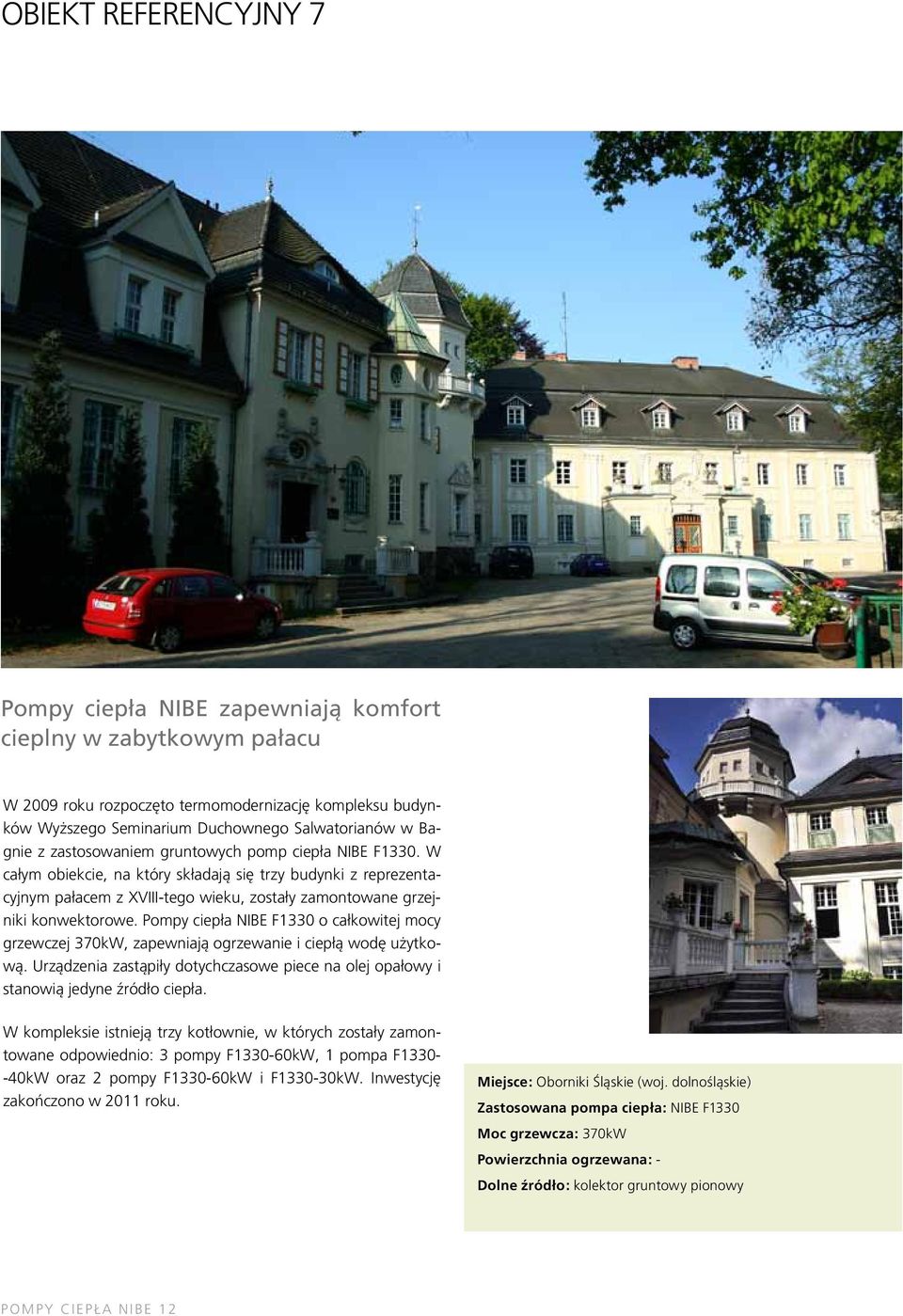

12 Obiekt referencyjny 7 Pompy ciepła NIBE zapewniają komfort cieplny w zabytkowym pałacu W 2009 roku rozpoczęto termomodernizację kompleksu budynków Wyższego Seminarium Duchownego Salwatorianów w Bagnie z zastosowaniem gruntowych pomp ciepła NIBE F1330. W całym obiekcie, na który składają się trzy budynki z reprezentacyjnym pałacem z XVIII-tego wieku, zostały zamontowane grzejniki konwektorowe. Pompy ciepła NIBE F1330 o całkowitej mocy grzewczej 370kW, zapewniają ogrzewanie i ciepłą wodę użytkową. Urządzenia zastąpiły dotychczasowe piece na olej opałowy i stanowią jedyne źródło ciepła. W kompleksie istnieją trzy kotłownie, w których zostały zamontowane odpowiednio: 3 pompy F kW, 1 pompa F kW oraz 2 pompy F kW i F kW. Inwestycję zakończono w 2011 roku. Miejsce: Oborniki Śląskie (woj. dolnośląskie) Zastosowana pompa ciepła: NIBE F1330 Moc grzewcza: 370kW Powierzchnia ogrzewana: - Dolne źródło: kolektor gruntowy pionowy POMPY CIEPŁA NIBE 12

13 Obiekt referencyjny 8 Darmowa energia z powietrza Miejsce: Polanica Zdrój (woj. dolnośląskie) Pompy ciepła: NIBE F2020 Moc grzewcza: 42kW (3x14kW) Powierzchnia ogrzewana: 750 m 2 Dolne źródło: powietrze zewnętrzne Właściciele pensjonatu Villa Tilia w Polanicy Zdroju postawili na odnawialne źródła energii. W zrealizowanej w połowie 2008 roku inwestycji zainstalowano kaskadę trzech pomp ciepła na powietrze zewnętrzne typu monoblok NIBE F2020 o łącznej mocy 42kW (obecnie dostępna jest nowa seria NIBE F2300), współpracującą z dwoma dwupłaszczowymi ogrzewaczami wody NIBE VPA o łącznej objętości 1500 l oraz z systemem solarnym zbudowanym na bazie 10 próżniowych kolektorów słonecznych BIAWAR. W obiekcie zainstalowano ogrzewanie podłogowe (850m 2 ), a instalację uzupełnia wentylacja mechaniczna z odzyskiem ciepła. Podlicznik energii po 3 latach eksploatacji urządzeń wskazuje kwh, a więc rocznie na potrzeby ogrzewania i produkcji ciepłej wody użytkowej, pompy ciepła wraz z pompami obiegowymi i cyrkulacji c.w.u zużywają kWh, co przy założeniu 0,50 zł/kwh daje roczny koszt ogrzewania obiektu na poziomie zł, czyli czterokrotnie mniej niż przy ogrzewaniu olejowym takiego obiektu. POMPY CIEPŁA NIBE 13

14 Obiekt referencyjny 9 Odnawialne Źródła Energii w sercu Puszczy Białowieskiej W 2009 roku w Best Western Hotel Żubrówka położonym w Białowieży, została zamontowana kaskada czterech gruntowych pomp ciepła NIBE F1330 o mocy grzewczej 240kW. Urządzenia służą nie tylko do ogrzewania budynku i przygotowania ciepłej wody użytkowej, lecz również do ogrzewania wody basenowej i zasilania nagrzewnic central wentylacyjnych. Pracę pomp ciepła wspomaga instalacja 24 płyt próżniowych kolektorów słonecznych typu Heat-Pipe marki BIAWAR. Dodatkowo pompy ciepła F1330 realizują funkcję chłodzenia pasywnego/aktywnego pomieszczeń hotelowych. Miejsce: Białowieża (woj. podlaskie) Pompy ciepła: NIBE F1330 Moc grzewcza: 240kW (4x60kW) Powierzchnia ogrzewana: 2208 m 2 Dolne źródło: kolektor gruntowy pionowy POMPY CIEPŁA NIBE 14

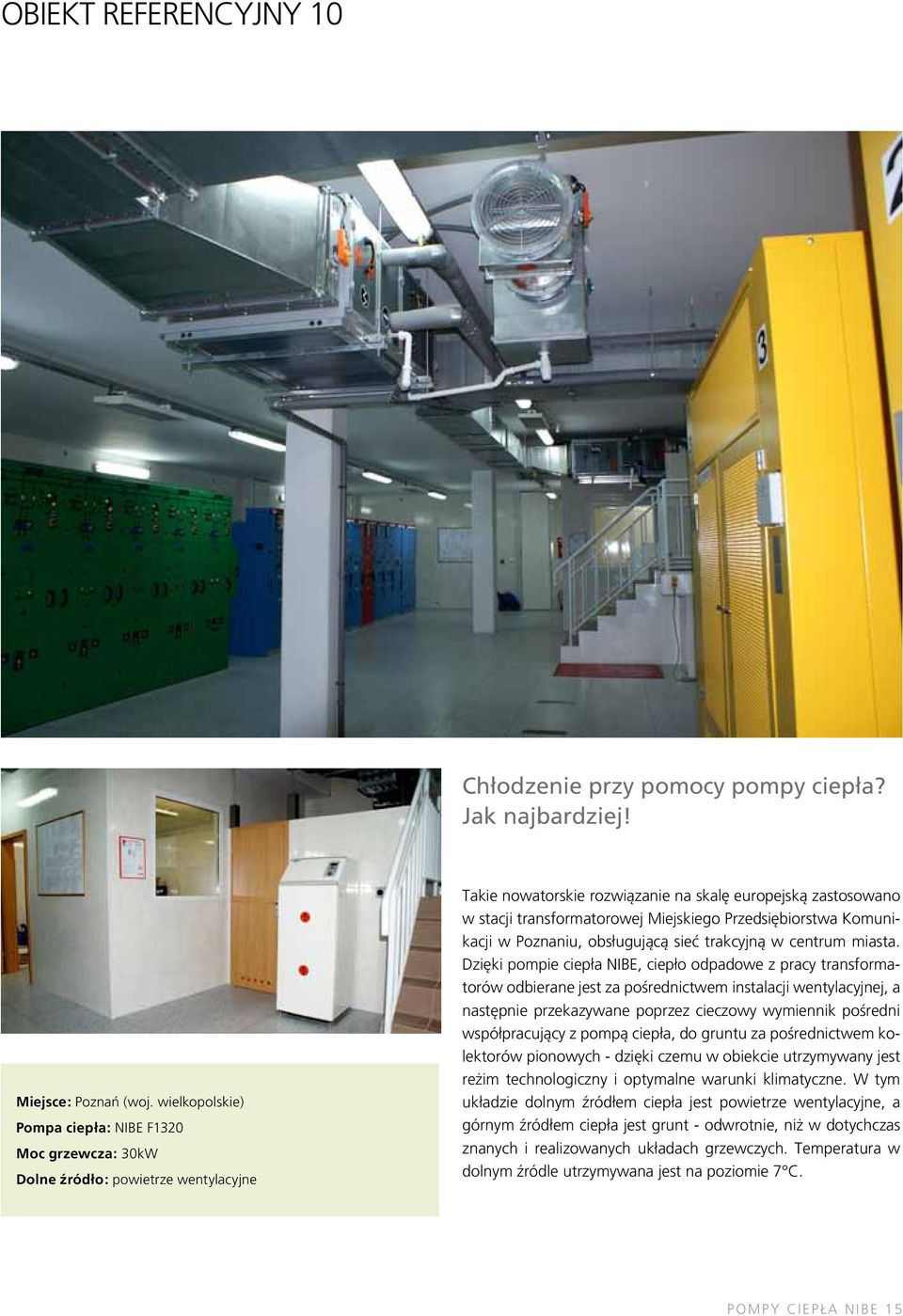

15 Obiekt referencyjny 10 Chłodzenie przy pomocy pompy ciepła? Jak najbardziej! Miejsce: Poznań (woj. wielkopolskie) Pompa ciepła: NIBE F1320 Moc grzewcza: 30kW Dolne źródło: powietrze wentylacyjne Takie nowatorskie rozwiązanie na skalę europejską zastosowano w stacji transformatorowej Miejskiego Przedsiębiorstwa Komunikacji w Poznaniu, obsługującą sieć trakcyjną w centrum miasta. Dzięki pompie ciepła NIBE, ciepło odpadowe z pracy transformatorów odbierane jest za pośrednictwem instalacji wentylacyjnej, a następnie przekazywane poprzez cieczowy wymiennik pośredni współpracujący z pompą ciepła, do gruntu za pośrednictwem kolektorów pionowych - dzięki czemu w obiekcie utrzymywany jest reżim technologiczny i optymalne warunki klimatyczne. W tym układzie dolnym źródłem ciepła jest powietrze wentylacyjne, a górnym źródłem ciepła jest grunt - odwrotnie, niż w dotychczas znanych i realizowanych układach grzewczych. Temperatura w dolnym źródle utrzymywana jest na poziomie 7 C. POMPY CIEPŁA NIBE 15

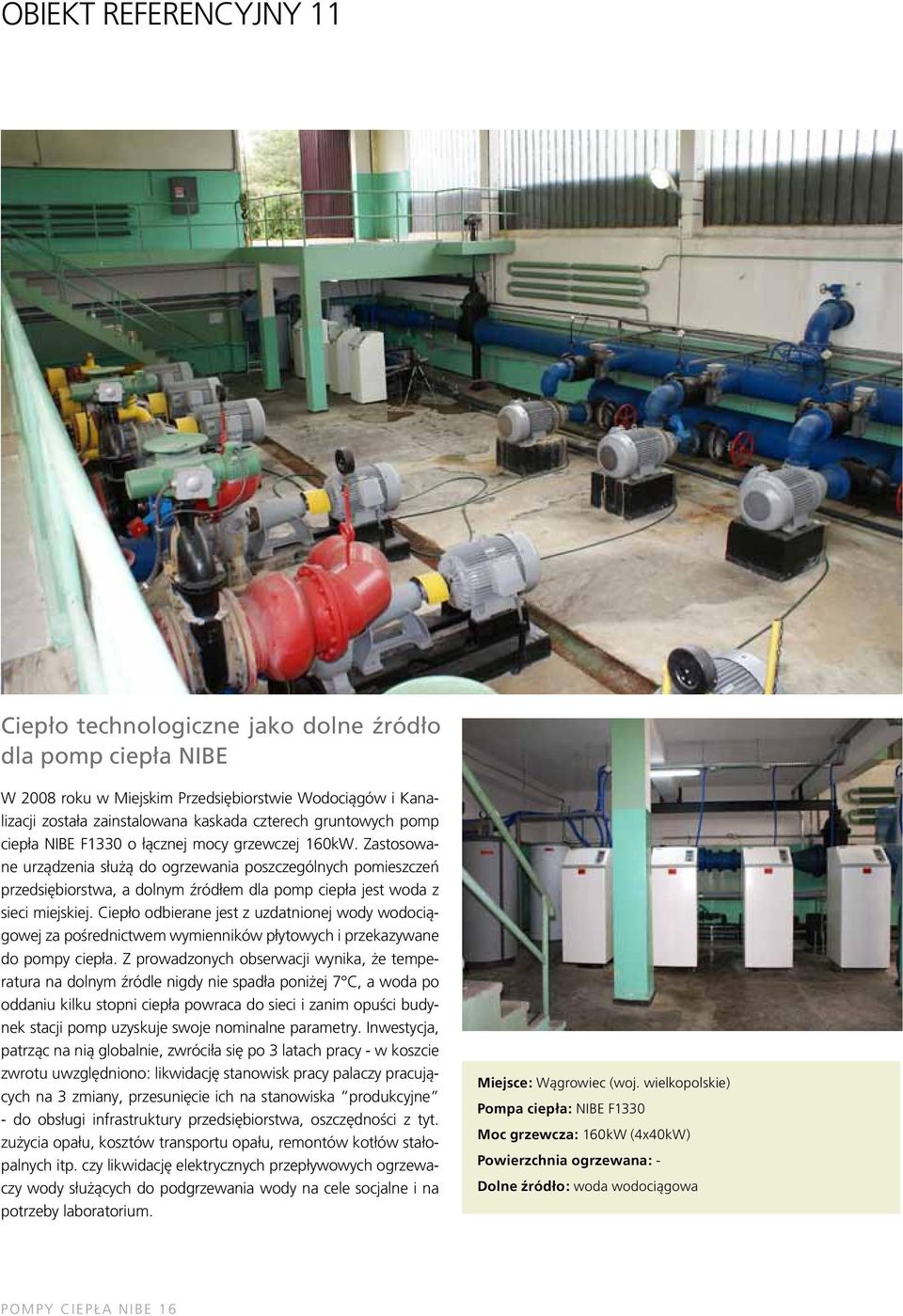

16 Obiekt referencyjny 11 Ciepło technologiczne jako dolne źródło dla pomp ciepła NIBE W 2008 roku w Miejskim Przedsiębiorstwie Wodociągów i Kanalizacji została zainstalowana kaskada czterech gruntowych pomp ciepła NIBE F1330 o łącznej mocy grzewczej 160kW. Zastosowane urządzenia służą do ogrzewania poszczególnych pomieszczeń przedsiębiorstwa, a dolnym źródłem dla pomp ciepła jest woda z sieci miejskiej. Ciepło odbierane jest z uzdatnionej wody wodociągowej za pośrednictwem wymienników płytowych i przekazywane do pompy ciepła. Z prowadzonych obserwacji wynika, że temperatura na dolnym źródle nigdy nie spadła poniżej 7 C, a woda po oddaniu kilku stopni ciepła powraca do sieci i zanim opuści budynek stacji pomp uzyskuje swoje nominalne parametry. Inwestycja, patrząc na nią globalnie, zwróciła się po 3 latach pracy - w koszcie zwrotu uwzględniono: likwidację stanowisk pracy palaczy pracujących na 3 zmiany, przesunięcie ich na stanowiska produkcyjne - do obsługi infrastruktury przedsiębiorstwa, oszczędności z tyt. zużycia opału, kosztów transportu opału, remontów kotłów stałopalnych itp. czy likwidację elektrycznych przepływowych ogrzewaczy wody służących do podgrzewania wody na cele socjalne i na potrzeby laboratorium. Miejsce: Wągrowiec (woj. wielkopolskie) Pompa ciepła: NIBE F1330 Moc grzewcza: 160kW (4x40kW) Powierzchnia ogrzewana: - Dolne źródło: woda wodociągowa POMPY CIEPŁA NIBE 16

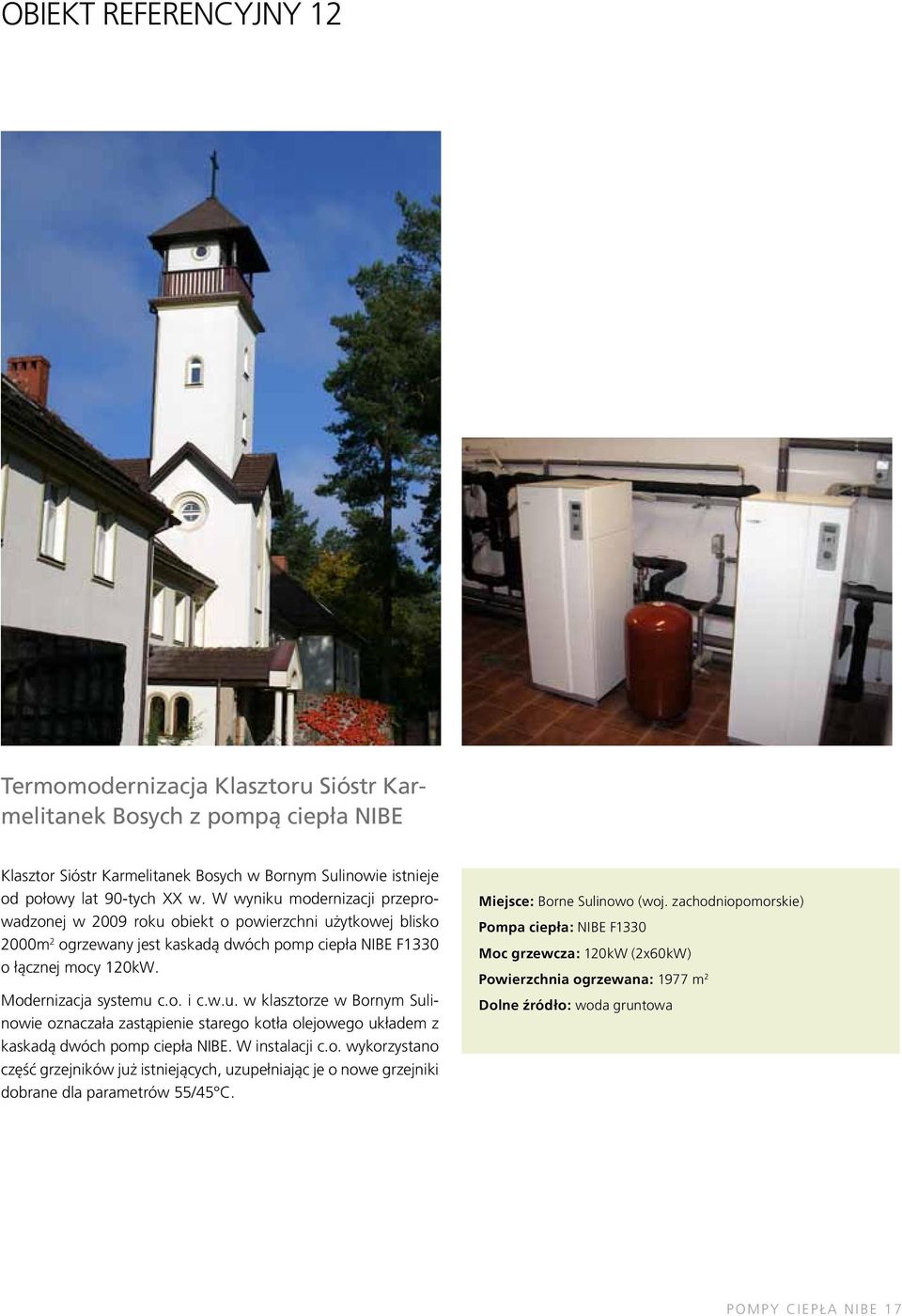

17 Obiekt referencyjny 12 Termomodernizacja Klasztoru Sióstr Karmelitanek Bosych z pompą ciepła NIBE Klasztor Sióstr Karmelitanek Bosych w Bornym Sulinowie istnieje od połowy lat 90-tych XX w. W wyniku modernizacji przeprowadzonej w 2009 roku obiekt o powierzchni użytkowej blisko 2000m 2 ogrzewany jest kaskadą dwóch pomp ciepła NIBE F1330 o łącznej mocy 120kW. Modernizacja systemu c.o. i c.w.u. w klasztorze w Bornym Sulinowie oznaczała zastąpienie starego kotła olejowego układem z kaskadą dwóch pomp ciepła NIBE. W instalacji c.o. wykorzystano część grzejników już istniejących, uzupełniając je o nowe grzejniki dobrane dla parametrów 55/45 C. Miejsce: Borne Sulinowo (woj. zachodniopomorskie) Pompa ciepła: NIBE F1330 Moc grzewcza: 120kW (2x60kW) Powierzchnia ogrzewana: 1977 m 2 Dolne źródło: woda gruntowa POMPY CIEPŁA NIBE 17

18 Obiekt referencyjny 13 Pompa ciepła jako ekonomiczny system ogrzewania kościoła Geotermiczny system grzewczy na bazie pomp ciepła został wykonany w kościele pod wezwaniem Bożego Ciała w Gdańsku-Morenie. W skład instalacji wewnętrznej wchodzą: kościół górny, kościół dolny, sale katechetyczne oraz budynek plebani. Wymagana moc grzewcza dla całego obiektu wynosi 700kW, przy całkowitej powierzchni użytkowej 6500m 2. W kotłowni zamontowano m.in. kaskadę trzech pomp ciepła NIBE F1330 o całkowitej mocy grzewczej 180kW, która współpracuje z czterema zbiornikami buforowymi o łącznej pojemności 3500 litrów. Urządzenia pracują na mieszanym systemie grzewczym podłogowym i grzejnikowym. Dolne źródło ciepła dla kaskady pomp ciepła stanowi gruntowy kolektor pionowy o łącznej długości 4000 mb. Miejsce: Gdańsk Morena (woj. pomorskie) Pompa ciepła: NIBE F1330 Moc grzewcza: 180kW (3x60kW) Powierzchnia ogrzewana: 6500 m 2 Dolne źródło: kolektor gruntowy pionowy POMPY CIEPŁA NIBE 18

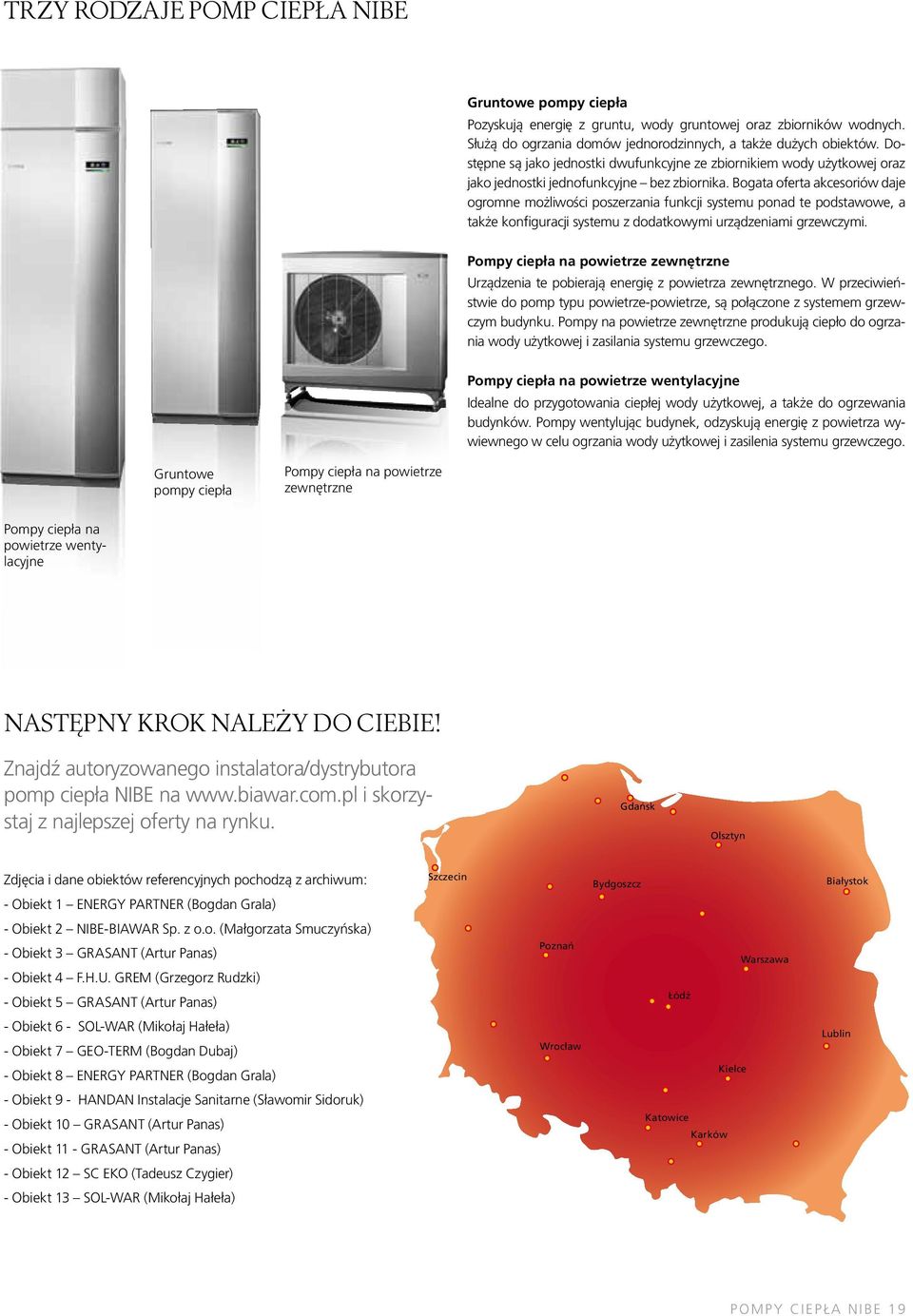

19 TRZY RODZAJE POMP CIEPŁA NIBE Gruntowe pompy ciepła Pozyskują energię z gruntu, wody gruntowej oraz zbiorników wodnych. Służą do ogrzania domów jednorodzinnych, a także dużych obiektów. Dostępne są jako jednostki dwufunkcyjne ze zbiornikiem wody użytkowej oraz jako jednostki jednofunkcyjne bez zbiornika. Bogata oferta akcesoriów daje ogromne możliwości poszerzania funkcji systemu ponad te podstawowe, a także konfiguracji systemu z dodatkowymi urządzeniami grzewczymi. Pompy ciepła na powietrze zewnętrzne Urządzenia te pobierają energię z powietrza zewnętrznego. W przeciwieństwie do pomp typu powietrze-powietrze, są połączone z systemem grzewczym budynku. Pompy na powietrze zewnętrzne produkują ciepło do ogrzania wody użytkowej i zasilania systemu grzewczego. Pompy ciepła na powietrze wentylacyjne Idealne do przygotowania ciepłej wody użytkowej, a także do ogrzewania budynków. Pompy wentylując budynek, odzyskują energię z powietrza wywiewnego w celu ogrzania wody użytkowej i zasilenia systemu grzewczego. Gruntowe pompy ciepła Pompy ciepła na powietrze zewnętrzne Pompy ciepła na powietrze wentylacyjne NASTĘPNY KROK NALEŻY DO CIEBIE! Znajdź autoryzowanego instalatora/dystrybutora pomp ciepła NIBE na i skorzystaj z najlepszej oferty na rynku. Gdańsk Olsztyn Zdjęcia i dane obiektów referencyjnych pochodzą z archiwum: - Obiekt 1 ENERGY PARTNER (Bogdan Grala) Szczecin Bydgoszcz Białystok - Obiekt 2 NIBE-BIAWAR Sp. z o.o. (Małgorzata Smuczyńska) - Obiekt 3 GRASANT (Artur Panas) - Obiekt 4 F.H.U. GREM (Grzegorz Rudzki) - Obiekt 5 GRASANT (Artur Panas) Poznań Łódź Warszawa - Obiekt 6 - SOL-WAR (Mikołaj Hałeła) - Obiekt 7 GEO-TERM (Bogdan Dubaj) - Obiekt 8 ENERGY PARTNER (Bogdan Grala) Wrocław Kielce Lublin - Obiekt 9 - HANDAN Instalacje Sanitarne (Sławomir Sidoruk) - Obiekt 10 GRASANT (Artur Panas) - Obiekt 11 - GRASANT (Artur Panas) Katowice Karków - Obiekt 12 SC EKO (Tadeusz Czygier) - Obiekt 13 SOL-WAR (Mikołaj Hałeła) POMPY CIEPŁA NIBE 19

20 NIBE-BIAWAR Sp. z o.o. al. Jana Pawła II Białystok infolinia: pompyciepla@ biawar.com.pl tel fax
