1 SCHÄFER ORBITER SYSTEM Bezpieczny Szybki Inteligentny

2 2

3 PRZEGLĄD SYSTEMÓW Selektywny system składowania palet Optymalizacja procesu składowania bez równoległej straty efektywności i ekonomiczności jest konsekwencją ciągle zmieniających się potrzeb rynkowych. Obrót towarów powinien przebiegać w sposób prosty, szybki i za razem elastyczny. W przypadku konieczności bezpośredniego dostępu do każdej palety firma SSI SCHÄFER oferuje system regałów przejezdnych w wersji standardowej oraz bezobsługowej, w pełni automatycznej. Z kolei gdy dla posiadanej struktury artykułów, bezpośredni dostęp do każdej jednostki ładunkowej nie jest konieczny, zaś wymagana jest bardzo wysoka wydajność, idealne rozwiązanie znajduje wówczas system składowania kanałowego. System regalów przejezdnych SSI SCHÄFER Orbiter System Kanałowy system regałów obsługiwany za pomocą wózka widłowego stanowi punkt styczności pomiędzy człowiekiem a maszyną. Narażenie pracownika na niebezpieczeństwo podczas obsługi instalacji musi być w jak największym stopniu zredukowane. Firma SSI SCHÄFER stworzyła rozwiązanie, w którym przy zachowaniu najwyższego poziomu bezpieczeństwa w sposób optymalny wykorzystano dostępną powierzchnię magazynu przy jednoczesnej elastyczności i szybkości pracy oraz komforcie obsługi. Produkt spełnia wszystkie obecnie obowiązujące w Europie aspekty bezpieczeństwa, może być obsługiwany w systemie FILO (First in Last Out) oraz FIFO (First In First Out). Dzięki zdalnemu sterowaniu, system gwarantuje wyższą wydajność pracy oraz większy stopień wykorzystania niż standardowe rozwiązanie z tradycyjnymi regałami. SSI SCHÄFER Orbiter System 3

W przypadku konieczności bezpośredniego dostępu do każdej palety firma SSI SCHÄFER oferuje system regałów przejezdnych w wersji standardowej oraz bezobsługowej, w pełni automatycznej.

4 ZALETY SYSTEMU SSI SCHÄFER Orbiter rewolucja w szczegółach Firma SSI SCHÄFER dzięki systemowi Orbiter wnosi rewolucyjne rozwiązanie na rynek z zakresu składowania kanałowego. System posiada liczne i unikatowe własności Zalety systemu: Aktualna innowacja zabezpieczenie obsługi obsługiwanego obszaru za pomocą stacji dokującej Wysoka prędkość Wygodne umieszczanie stacji dokującej dzięki 50 mm tolerancj wymiarów Proste w obsłudze zdalne sterowanie Innowacyny system zasilania bez baterii przy pomocy kondensatorów Możliwość zastosowania zarówno w temperaturach dodatnich jak również w ujemnych. 4

System posiada liczne i unikatowe własności Zalety systemu: Aktualna innowacja zabezpieczenie obsługi obsługiwanego obszaru za pomocą stacji dokującej

5 ZASTOSOWANIE Technologia stosowania SSI SCHÄFER Orbiter First In Last Out (FILO) Jednostronna obsługa regału Głębokość kanału do 40 m Możliwość obsługi kilku urządzeń przez 1 wózek widłowy Obsługa za pomocą standardowych wózków widłowych First In First Out (FIFO) Dwustronna obsługa regałów Możliwość pracy dwóch urządzeń w 1 kanale Możliwość obsługi kilku urządzeń przez 1 wózek widłowy Obsługa za pomocą standardowych wózków widłowych Tryb pracy: Składowanie i wyjmowanie pojedynczych palet Kompletny załadunek/wyładunek kanału Inwentaryzacja składowanych w kanale palet Tryb pracy: Składowanie i wyjmowanie pojedynczych palet Kompletny załadunek/wyładunek kanału Tryb mieszany dla reorganizacji składowanych palet Inwentaryzacja składowanych w kanale palet 5

widłowy Obsługa za pomocą standardowych wózków widłowych Tryb pracy: Składowanie i wyjmowanie pojedynczych palet Kompletny załadunek/wyładunek kanału Inwentaryzacja składowanych w kanale

6 PRZEGLĄD ELEMENTÓW SYSTEMU SSI SCHÄFER Orbiter System Orbiter Innowacyjne urządzenie obsługujące regały. Bezpieczne, szybkie i inteligentne do przemieszczania ładunków o masie do 1500 kg. Stacja dokująca Element centralny na bieżąco informujący o statusie urządzenia za pomocą diod i głównego świetlnego sygnału ostrzegawczego. Zabezpiecza przed niekontrolowanym wejściem do kanału, zapewnia bezpieczne przemieszczanie Orbitera pomiędzy kanałami. Doświadczenie SSI SCHÄFER jako lidera w konstrukcji regałów Wyróżnione innym kolorem konsole dla łatwego umieszczania stacji dokującej w kanale. Ogrodzenie Standardowy element zabezpieczający dostęp do regałów Szyna zabezpieczająca Zabezpiecza regał przed kolizją z wózkiem System zaprojektowany zgodnie z normami i regulacjami dla zapewnienia najwyższego stopnia bezpieczeństwa i komfortu obsługi. 6

Zabezpiecza przed niekontrolowanym wejściem do kanału, zapewnia bezpieczne przemieszczanie Orbitera pomiędzy kanałami.

7 PRZEGLĄD ELEMENTÓW SYSTEMU Zalety: Szybkość transportu palet w kanale z prędkością 1m/sekundę Zasilanie przy użyciu techniki kondensatorów! Brak baterii. Odpowiedni dla mroźni Inteligentna i zarazem innowacyjna technologia zapewnia wysoką wydajność przy ciągłej pracy. Podwójna konstrukcja dla układów elektroniki istotne elementy standardowo są zdublowane i umożliwiają pracę w przypadku awarii elementu nadrzędnego! Innowacyjny mechanizm unoszący - wyeleminowana hydraulika 4 sterowane silniki dla zapewnienia wysokiej wydajności Inteligentny system posiada szerokie możliwości rozbudowy dla zwiększenia własności operacyjnych Zasilanie Do czoła regału doprowadzono bezpieczne i stabilne podłączenie prądowe, które zapewnia zasilanie stacji dokującej. Kontakty są w pełni izolowane. Niezależność systemu System Orbiter może być obsługiwany za pomocą standardowych wózków widłowych umożliwiając firmom wykorzystanie istniejącego parku maszynowego. Zdalne sterowanie radiowe Pilot do zdalnego sterowania jest łatwy i intuicyjny w obsłudze jak również trwały przy codziennym użytkowaniu. Logicznie rozmieszczone przyciski z ikonami określającymi poszczególne funkcje umożliwiają prostą i szybką obsługę systemu. 7

Podwójna konstrukcja dla układów elektroniki istotne elementy standardowo są zdublowane i umożliwiają pracę w przypadku awarii elementu nadrzędnego!

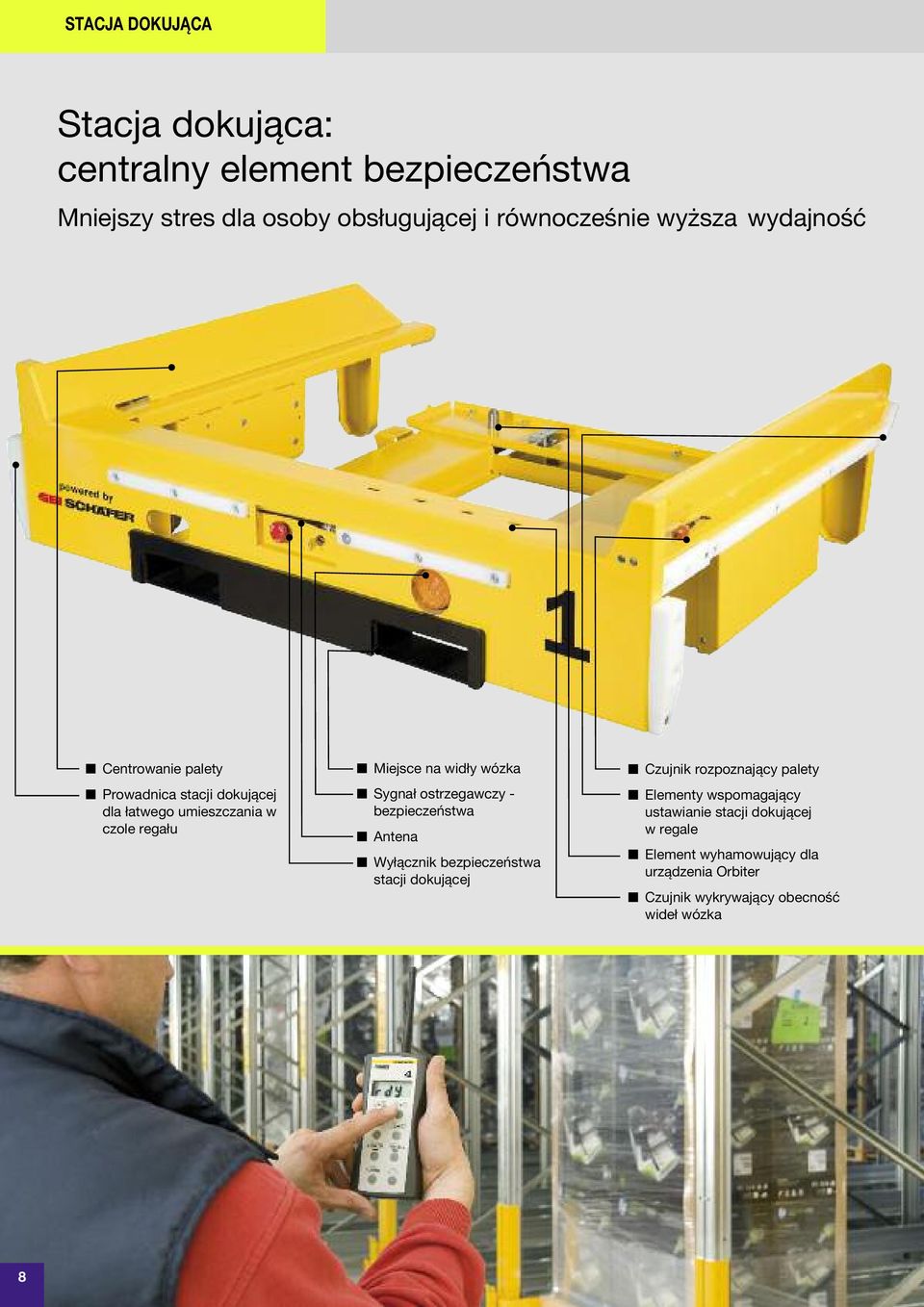

8 STACJA DOKUJĄCA Stacja dokująca: centralny element bezpieczeństwa Mniejszy stres dla osoby obsługującej i równocześnie wyższa wydajność Centrowanie palety Prowadnica stacji dokującej dla łatwego umieszczania w czole regału Miejsce na widły wózka Sygnał ostrzegawczy - bezpieczeństwa Antena Wyłącznik bezpieczeństwa stacji dokującej Czujnik rozpoznający palety Elementy wspomagający ustawianie stacji dokującej w regale Element wyhamowujący dla urządzenia Orbiter Czujnik wykrywający obecność wideł wózka 8

ostrzegawczy - bezpieczeństwa Antena Wyłącznik bezpieczeństwa stacji dokującej Czujnik rozpoznający palety Elementy

9 ORBITER Innowacyjne rozwiązania z zakresu elektroniki i mechaniki Technologia zapewniająca dynamizm i wysoką wydajność Diodowy wskaźnik stanu pracy urządzenia Stacyjka Czujnik wykrywający palety Elementy bezpieczeństwa bariery świetlne Czujnik zbliżeniowy Antypoślizgowe pokrywy wykonane z elastomeru - Vulkollan Boczne sprężynowe rolki zapewniające szybką i stabilną jazdę w kanale 8 kół Orbitera minimalizujących koszta zużycia i eksploatacji Czujnik do ciągłej kontroli obecności przeszkód w kanale 9

zbliżeniowy Antypoślizgowe pokrywy wykonane z elastomeru - Vulkollan Boczne sprężynowe rolki zapewniające szybką i stabilną

10 10

11 CUSTOMER SERVICE & SUPPORT Customer Service & Support 24 godziny na dobę, 365 dni w roku, cały świat Wysoka dostępność, długa żywotność sytemu, ekonomika pracy i szybka pomoc w przypadku awarii orientacja klienta na usługi posprzedażowe i regularne serwisowanie instalacji są to niezbędne czynniki do osiągnięcia długiej żywotności i i najwyższej niezawodności pracujących urządzeń. SSI SCHÄFER podążając za tą zasadą stworzył ogólnoświatową sieć odpowiedzialną za serwis i utrzymanie pracy instalacji. Ciągła dostępność, zdalne usuwanie błędów za pomocą modemu lub na miejscu oraz prewencyjne prace konserwatorskie elementów mechaniki i systemu sterowania są tylko częścią usług oferowanych przez SSI SCHÄFER. Dopasowując się do potrzeb klienta, jego specyficznego systemu, modelu serwisowego i innowacyjnego konceptu pakietu części zamiennych, nasz zespół serwisowy troszczy się o zapewnienie najwyższego poziomu bezpieczeństwa, starając się w jak najmniejszym stopniu ingerować w bieżącą pracę operacyjną klienta ograniczając do minimum przestoje zapewniając tym samym najwyższy poziom satysfakcji. Zakres oferowanych usług 24 godzinny hotline Zarządzanie pakietami części zamiennych Planowanie i przeprowadzanie czynności serwisowych Szkolenia pracowaników Prewencyjne prace konserwatorskie Umowy serwisowe SSI SCHÄFER hotline połączenie z Państwem, 24 godziny na dobę, 7 dni w tygodniu. 11

SSI SCHÄFER podążając za tą zasadą stworzył ogólnoświatową sieć odpowiedzialną za serwis i utrzymanie pracy instalacji.

12 Nr pl SSI Schäfer, Neunkirch Wydrukowano w Szwajcarii. Nie ponosimy odpowiedzialności za błędy w druku. SSI SCHÄFER AG Schaffhauserstrasse 10 CH-8213 Neunkirch Tel.+41 (0) 52 / Fax+41 (0) 52 / ssi-info@ssi-schaefer.ch SSI SCHÄFER Sp. z o.o. ul. Okrętowa Warszawa Tel: +48 (0) 22 / Fax: +48 (0) 22 / info@ssi-schaefer.pl FRITZ SCHÄFER GMBH Fritz-Schäfer-Strasse 20 DE Neunkirchen/Siegerland Tel.+49 (0) / 70-1 Fax+49 (0) / info@ssi-schaefer.de

ssi-schaefer.ch SSI SCHÄFER Sp. z o.o. ul. Okrętowa 23 01-309 Warszawa Tel: +48 (0) 22 / 665 94 06 Fax: +48 (0) 22 / 665 94 06 info@ssi-schaefer.
