1 Sprzęt PCTV 50e/100e PL

2 Sprzęt PCTV 50e/100e PL Styczeń 2005 r. Pinnacle Systems GmbH 2005 Wszelkie prawa zastrzeżone. Żadna część tego podręcznika nie może być kopiowana ani przenoszona na inne nośniki bez wyraźnej pisemnej zgody firmy Pinnacle Systems GmbH, Braunschweig, Niemcy. Wszystkie nazwy marek lub produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich właścicieli. Ten podręcznik został wydrukowany na bezchlorowym papierze bielonym przy użyciu atramentu bezrozpuszczalnikowego. Firma Pinnacle Systems GmbH napisała niniejszy podręcznik zgodnie ze swoją najlepszą wiedzą, ale nie gwarantuje, że programy/systemy będą odpowiednie do zastosowań zamierzonych przez użytkowników. Specyfikacje funkcji nie są przedmiotem żadnych gwarancji. Firma Pinnacle Systems GmbH zachowuje prawo modyfikacji treści tego podręcznika, bez obowiązku powiadamiania o tym stron trzecich. Wszelkie umowy dotyczące ofert, sprzedaży, dostawy i produkcji od firmy Pinnacle Systems GmbH, w tym doradztwo, instalacja i inne usługi umowne, podlegają wyłącznie Ogólnym Warunkom Sprzedaży i Dostaw firmy Pinnacle Systems GmbH.

3 Spis treści Wymagania systemowe... 1 Sprzęt komputerowy... 1 Oprogramowanie komputerowe... 1 Złącza... 2 Złącza strona przednia... 2 Złącza strona tylna... 2 Podłączanie anteny... 3 Podłączanie do komputera... 3 Podłączanie urządzenia wideo... 3 Przykładowa konfiguracja... 4 Dane techniczne... 5 System magistrali... 5 Wejście antenowe... 5 Wejście wideo... 5 Wejście audio... 5 Tuner TV... 5 i

4 Notatki ii

5 Wymagania systemowe Aby urządzenie PCTV 50e/100e działało bez problemów, system musi spełniać następujące wymagania: Sprzęt komputerowy Procesor Wymaganie minimalne: Procesor Pentium IV 2,0 GHz, Pentium M 1,3 GHz lub równoważny procesor AMD Athlon XP Zalecane: Procesor Pentium IV 2,5 GHz, Pentium M 1,5 GHz lub równoważny procesor AMD Athlon 64 Pamięć Wymaganie minimalne: 256 MB pamięci RAM Zalecane: 512 MB pamięci RAM Dysk twardy Wymaganie minimalne: dysk twardy IDE ze sterownikiem trybu głównego i 5 GB wolnego miejsca Zalecane: dysk twardy U-DMA z 20 GB wolnego miejsca Karta graficzna Wymaganie minimalne: karta graficzna zgodna ze standardem DirectX 8 Zalecane: karta graficzna zgodna ze standardem DirectX 9 (lub nowszym) Karta dźwiękowa Wymaganie minimalne: karta dźwiękowa zgodna ze standardem DirectX 9 Port USB Port USB 2.0 (zgodny ze standardem High-Speed) Stacja dysków CD-ROM/DVD-ROM lub nagrywarka Wymaganie minimalne: stacja dysków CD-ROM lub DVD-ROM Zalecane: nagrywarka CD lub DVD Oprogramowanie komputerowe System Windows XP (Home Edition, Professional Edition lub Media Center Edition 2005) z najnowszym dodatkiem Service Pack 1

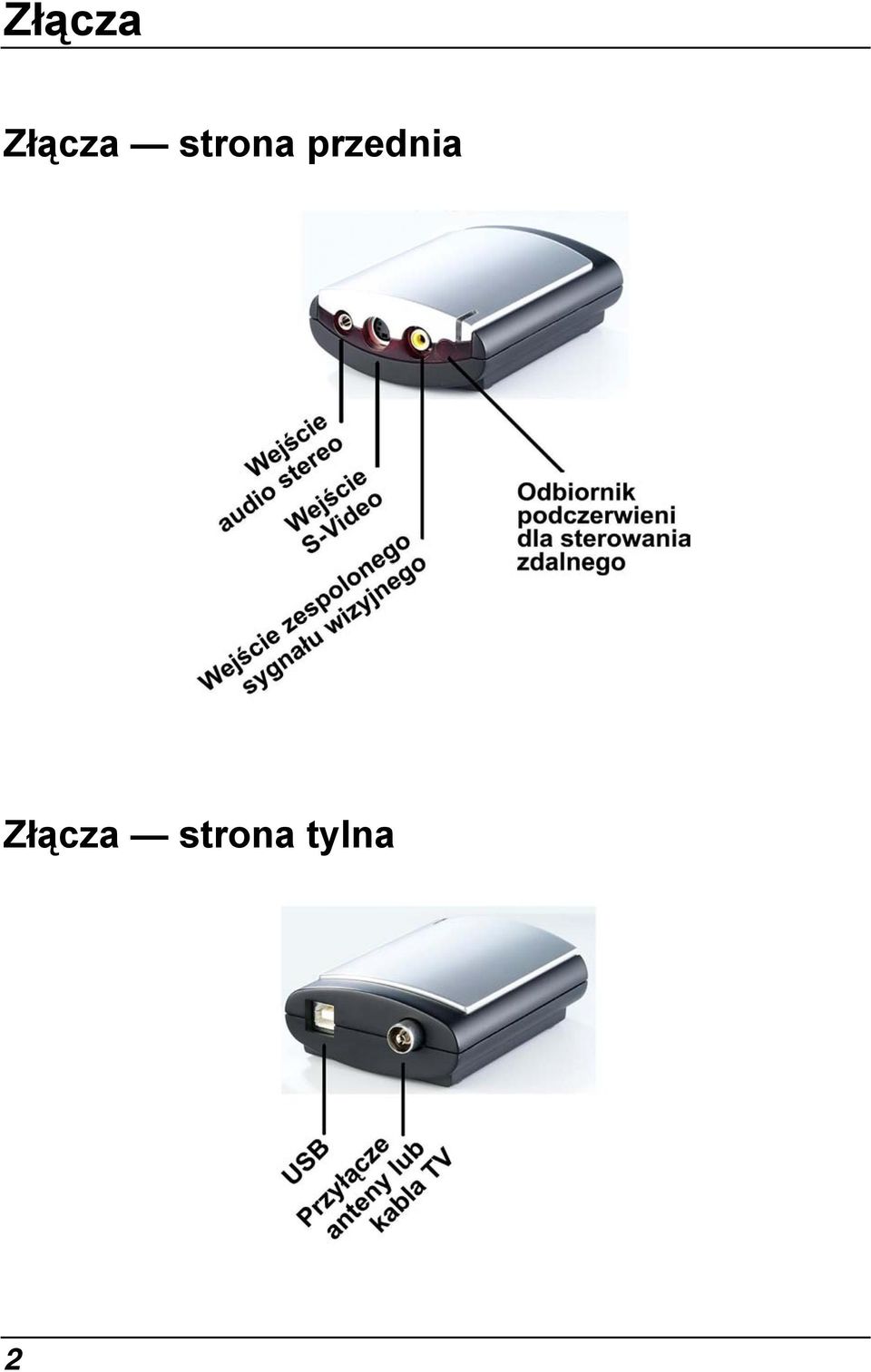

6 Złącza Złącza strona przednia Złącza strona tylna 2

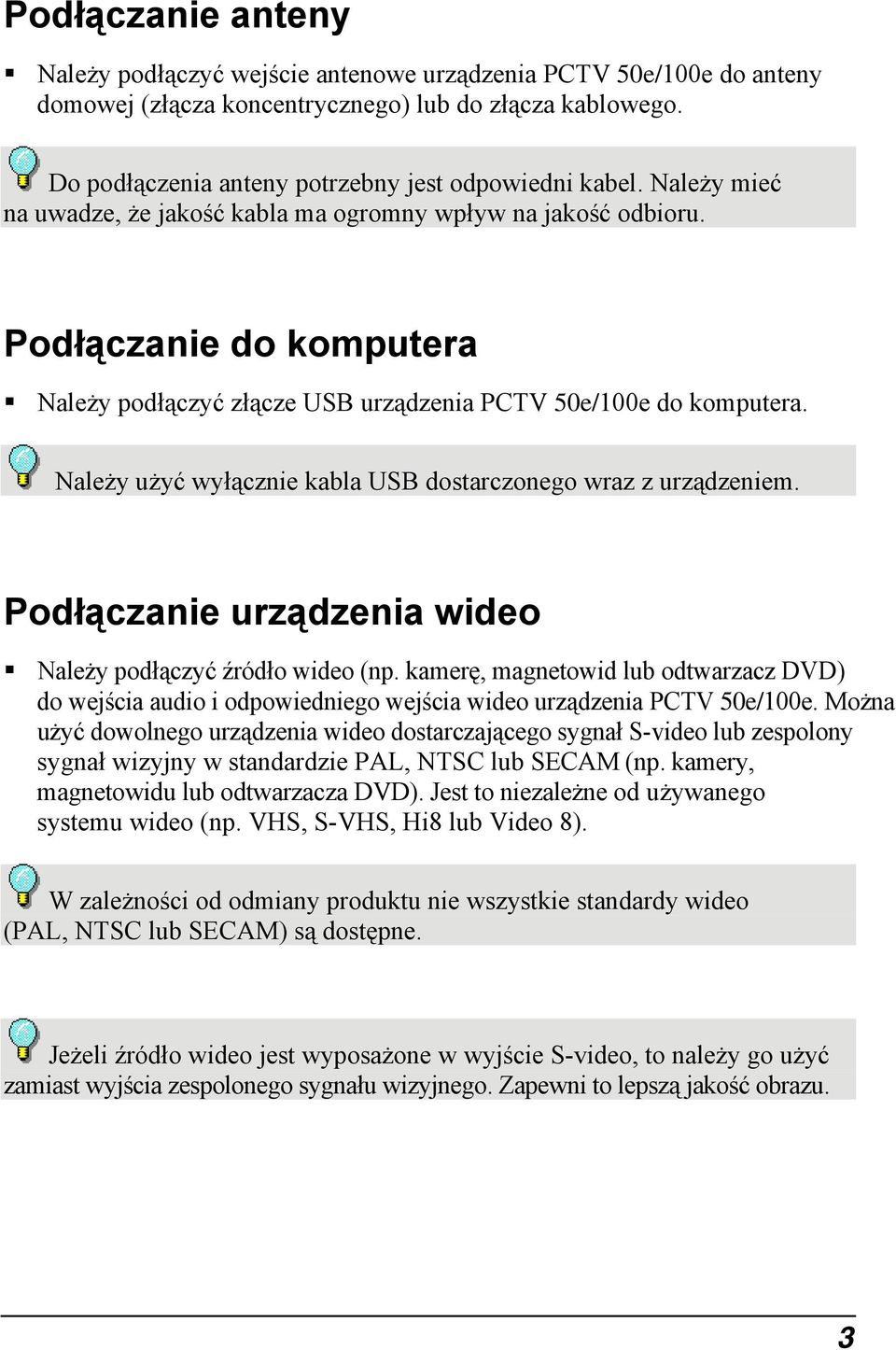

7 Podłączanie anteny Należy podłączyć wejście antenowe urządzenia PCTV 50e/100e do anteny domowej (złącza koncentrycznego) lub do złącza kablowego. Do podłączenia anteny potrzebny jest odpowiedni kabel. Należy mieć na uwadze, że jakość kabla ma ogromny wpływ na jakość odbioru. Podłączanie do komputera Należy podłączyć złącze USB urządzenia PCTV 50e/100e do komputera. Należy użyć wyłącznie kabla USB dostarczonego wraz z urządzeniem. Podłączanie urządzenia wideo Należy podłączyć źródło wideo (np. kamerę, magnetowid lub odtwarzacz DVD) do wejścia audio i odpowiedniego wejścia wideo urządzenia PCTV 50e/100e. Można użyć dowolnego urządzenia wideo dostarczającego sygnał S-video lub zespolony sygnał wizyjny w standardzie PAL, NTSC lub SECAM (np. kamery, magnetowidu lub odtwarzacza DVD). Jest to niezależne od używanego systemu wideo (np. VHS, S-VHS, Hi8 lub Video 8). W zależności od odmiany produktu nie wszystkie standardy wideo (PAL, NTSC lub SECAM) są dostępne. Jeżeli źródło wideo jest wyposażone w wyjście S-video, to należy go użyć zamiast wyjścia zespolonego sygnału wizyjnego. Zapewni to lepszą jakość obrazu. 3

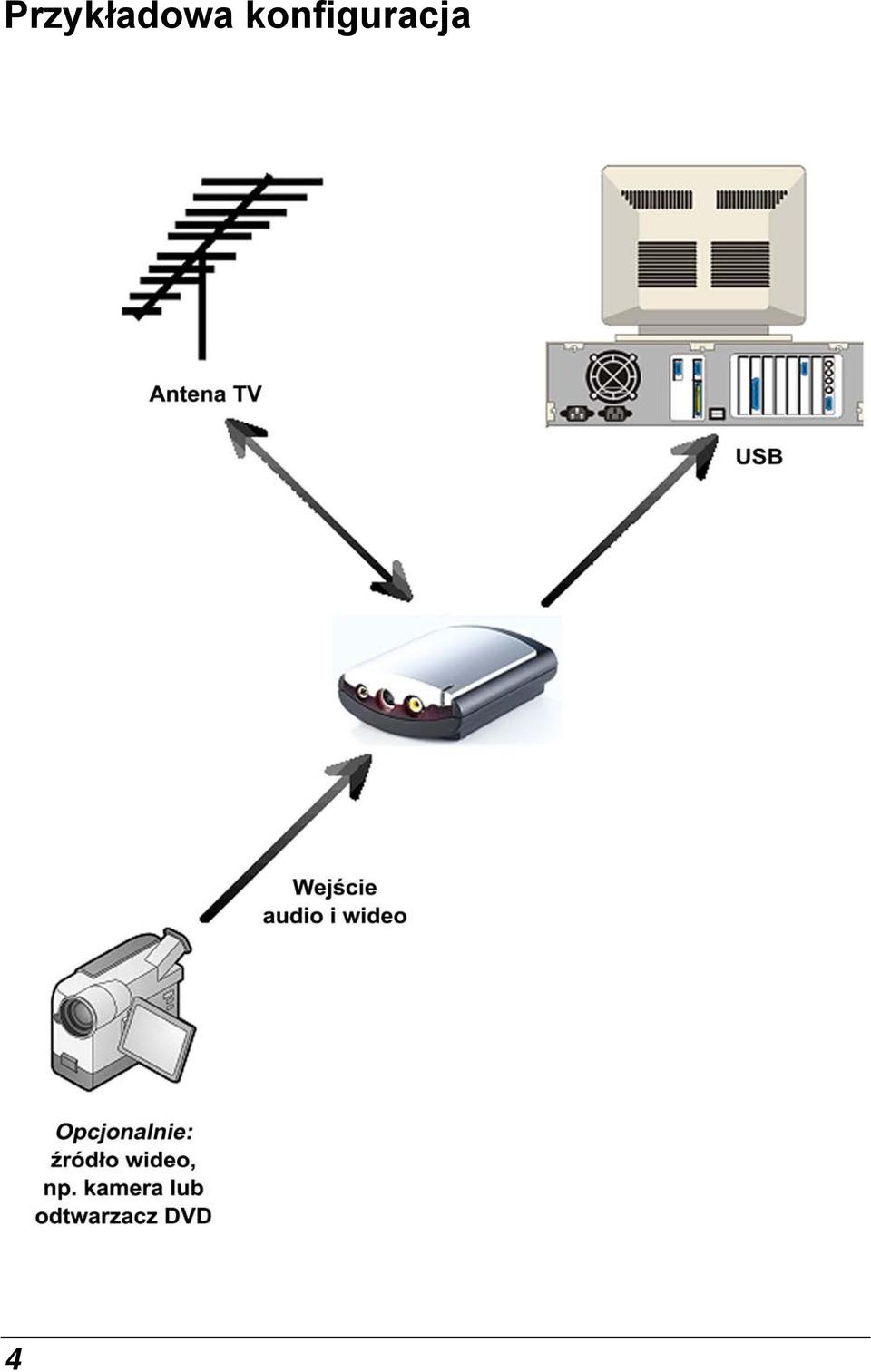

8 Przykładowa konfiguracja 4

9 Dane techniczne System magistrali USB 2.0 Wejście antenowe Złącze F lub IEC, 75 omów Wejście wideo Wejście S-video (mini-din), wejście zespolonego sygnału wizyjnego (cinch) Wejście audio Wejście audio stereo (wtyczka typu jack o średnicy 3,5 mm) Tuner TV Microtune MT2050 Tuner obsługuje następujące standardy (w zależności od konfiguracji obwodów): PAL B/G/D/K/I/SECAM -lub- NTSC, PAL M/N Zakres częstotliwości wynosi od 48,25 do 855,25 MHz. 5

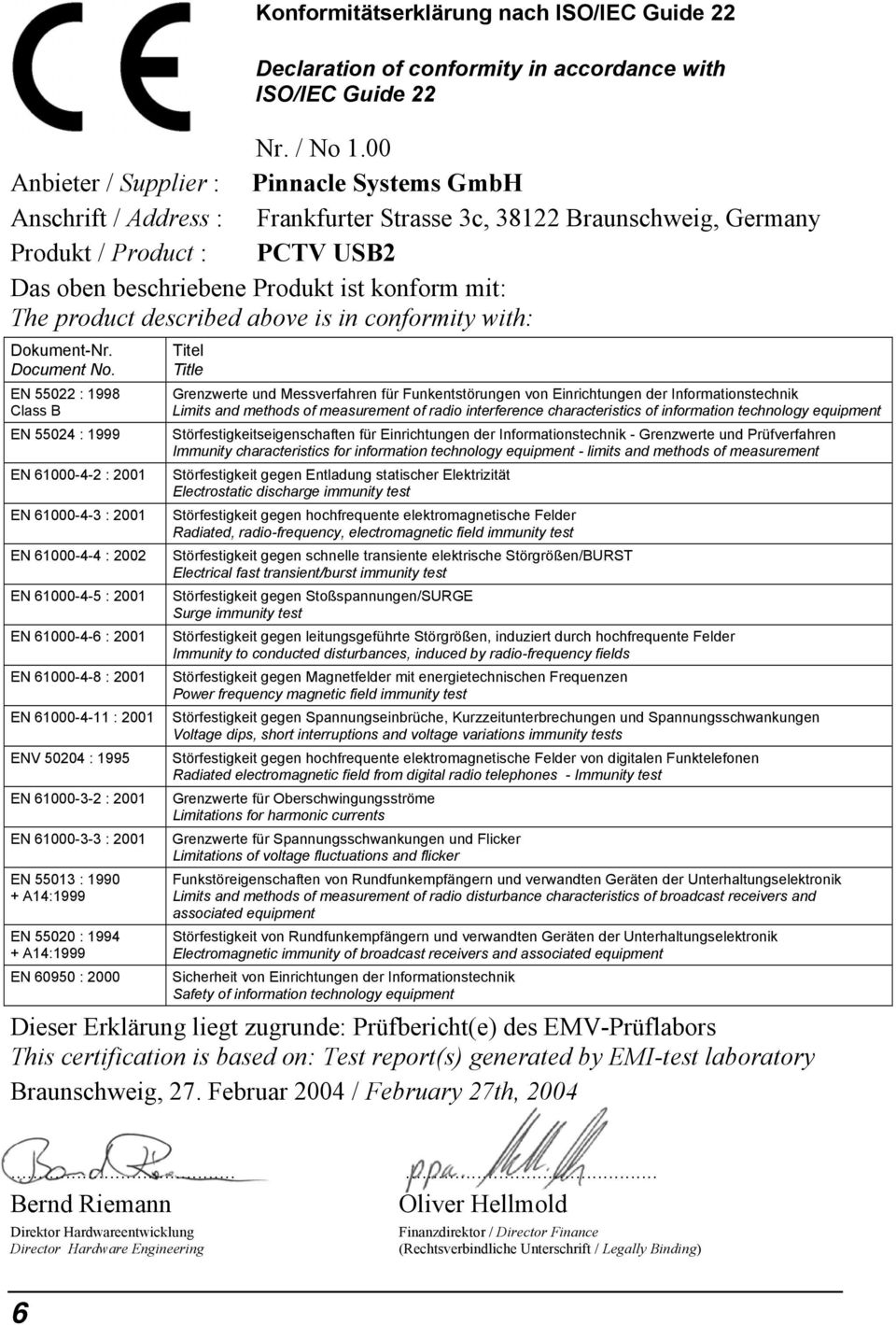

10 Konformitätserklärung nach ISO/IEC Guide 22 Declaration of conformity in accordance with ISO/IEC Guide 22 Nr. / No 1.00 Anbieter / Supplier : Pinnacle Systems GmbH Anschrift / Address : Frankfurter Strasse 3c, Braunschweig, Germany Produkt / Product : PCTV USB2 Das oben beschriebene Produkt ist konform mit: The product described above is in conformity with: Dokument-Nr. Document No. EN : 1998 Class B EN : 1999 EN : 2001 EN : 2001 EN : 2002 EN : 2001 EN : 2001 EN : 2001 EN : 2001 ENV : 1995 EN : 2001 EN : 2001 EN : A14:1999 EN : A14:1999 EN : 2000 Titel Title Grenzwerte und Messverfahren für Funkentstörungen von Einrichtungen der Informationstechnik Limits and methods of measurement of radio interference characteristics of information technology equipment Störfestigkeitseigenschaften für Einrichtungen der Informationstechnik - Grenzwerte und Prüfverfahren Immunity characteristics for information technology equipment - limits and methods of measurement Störfestigkeit gegen Entladung statischer Elektrizität Electrostatic discharge immunity test Störfestigkeit gegen hochfrequente elektromagnetische Felder Radiated, radio-frequency, electromagnetic field immunity test Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURST Electrical fast transient/burst immunity test Störfestigkeit gegen Stoßspannungen/SURGE Surge immunity test Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder Immunity to conducted disturbances, induced by radio-frequency fields Störfestigkeit gegen Magnetfelder mit energietechnischen Frequenzen Power frequency magnetic field immunity test Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen Voltage dips, short interruptions and voltage variations immunity tests Störfestigkeit gegen hochfrequente elektromagnetische Felder von digitalen Funktelefonen Radiated electromagnetic field from digital radio telephones - Immunity test Grenzwerte für Oberschwingungsströme Limitations for harmonic currents Grenzwerte für Spannungsschwankungen und Flicker Limitations of voltage fluctuations and flicker Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik Limits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment Störfestigkeit von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik Electromagnetic immunity of broadcast receivers and associated equipment Sicherheit von Einrichtungen der Informationstechnik Safety of information technology equipment Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors This certification is based on: Test report(s) generated by EMI-test laboratory Braunschweig, 27. Februar 2004 / February 27th, Bernd Riemann Oliver Hellmold Direktor Hardwareentwicklung Director Hardware Engineering 6 Finanzdirektor / Director Finance (Rechtsverbindliche Unterschrift / Legally Binding)

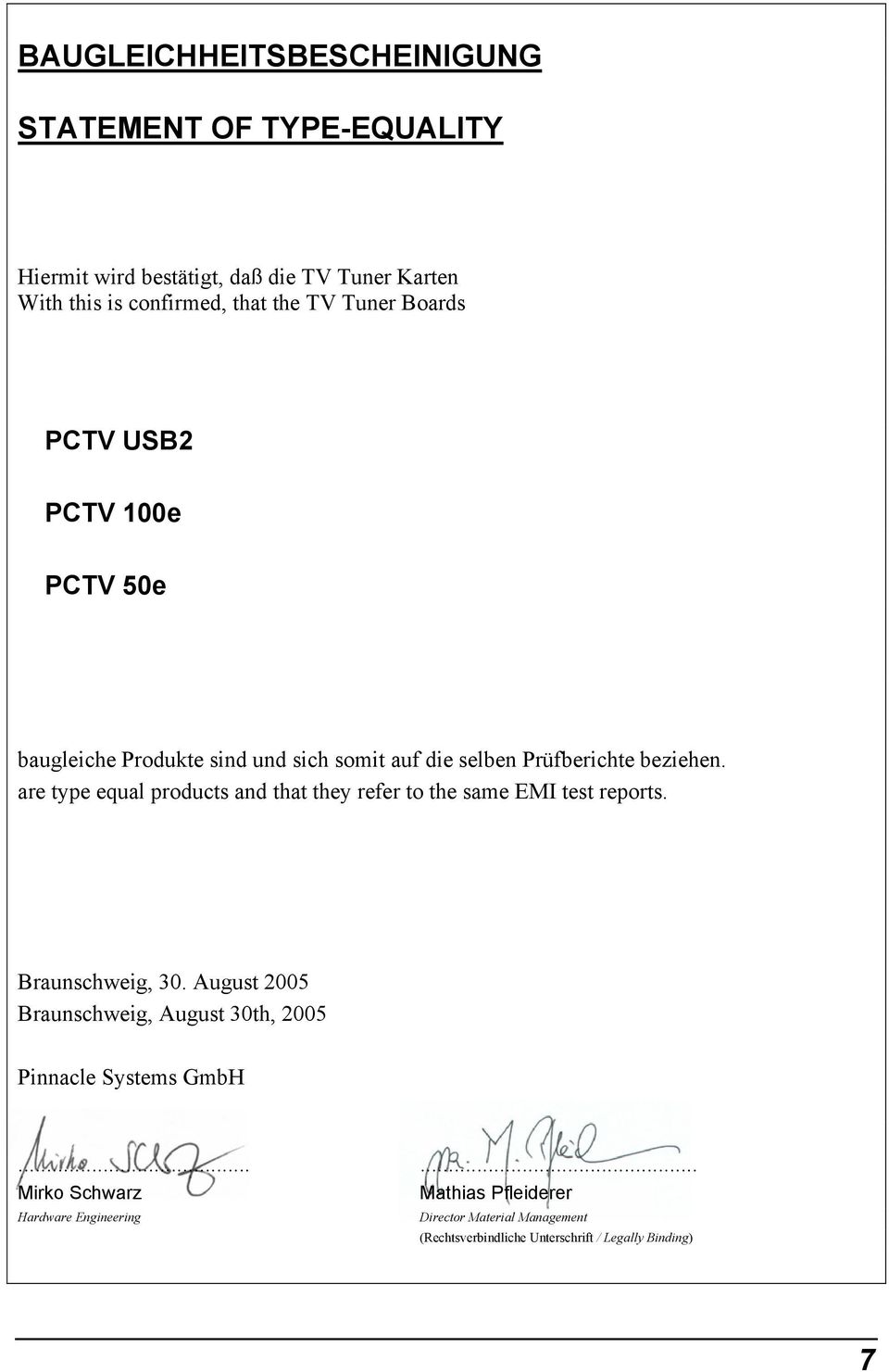

11 BAUGLEICHHEITSBESCHEINIGUNG STATEMENT OF TYPE-EQUALITY Hiermit wird bestätigt, daß die TV Tuner Karten With this is confirmed, that the TV Tuner Boards PCTV USB2 PCTV 100e PCTV 50e baugleiche Produkte sind und sich somit auf die selben Prüfberichte beziehen. are type equal products and that they refer to the same EMI test reports. Braunschweig, 30. August 2005 Braunschweig, August 30th, 2005 Pinnacle Systems GmbH Mirko Schwarz Mathias Pfleiderer Hardware Engineering Director Material Management (Rechtsverbindliche Unterschrift / Legally Binding) 7
