1 Automag Samooczyszczający się, w pełni zautomatyzowany filtr magnetyczny

2 Zalety zautomatyzowanej filtracji magnetycznej Nie jest wymagane stosowanie materiałów eksploatacyjnych Urządzenie Automag wymaga jedynie niewielkich ilości sprężonego powietrza zasilającego proces. Nie wymaga ono wkładów ani jakichkolwiek innych materiałów filtrujących. W pełni autonomiczne Pozwala operatorom robić to, w czym są dobrzy: obsługa drogich i istotnych urządzeń. Urządzenie Automag może działać nieprzerwanie przez 24 godziny na dobę, 7 dni w tygodniu bez konieczności ingerencji ze strony operatora. Brak ubytków płynu Urządzenie Automag, stosowane z urządzeniem do oczyszczania cieczy, wytwarza suchy plaster zanieczyszczeń, który można poddać recyklingowi. W przeciwieństwie do filtrów z wkładami, ciecz razem z zanieczyszczonym materiałem filtrującym nie jest wyrzucana. Nie zwiększa ciśnienia w instalacji System Automag, nawet przy całkowitym nasyceniu zanieczyszczeniami, nigdy nie wytwarza ciśnienia wstecznego powodującego rozrywanie worków lub wkładów filtrujących. Konstrukcja systemu Automag zapewnia, że ciśnienie jest zawsze utrzymywane na odpowiednim poziomie. Brak obsługi technicznej Jedynymi ruchomymi częściami w systemie Automag są wysuwane rdzenie magnetyczne. Rdzenie magnetyczne są obudowane rurami ze stali nierdzewnej; ciecz nie wchodzi w kontakt z żadnymi częściami ruchomymi. Filtracja cząstek o rozmiarze poniżej mikrona System Automag usuwa zanieczyszczenia magnetyczne o rozmiarze poniżej mikrona, poprawiając stan powierzchni oraz ogólną dokładność pracy urządzeń. Możliwość współpracy ze sterownikiem PLC Wszystkie systemy Automag mogą być dostarczane wraz z w pełni zaprogramowanym sterownikiem PLC, mogącym komunikować się z narzędziami do obróbki lub aparaturą pomocniczą. Umożliwia to również równoległą pracę wielu systemów Automag.

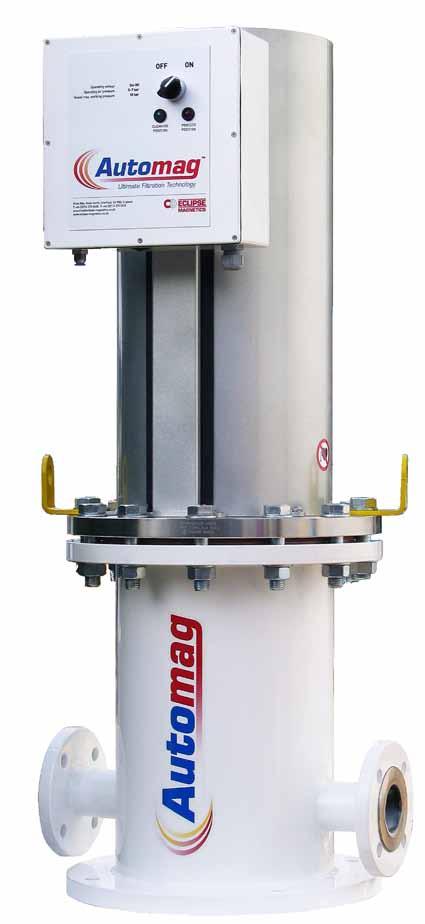

3 Samooczyszczający się filtr magnetyczny Automag Filtr magnetyczny Automag produkcji Eclipse Magnetics wykorzystuje silny materiał magnetyczny z pierwiastkami ziem rzadkich, co pozwala zwiększyć jakość, skuteczność i parametry procesów produkcji oraz obróbki wykończeniowej. W pełni automatyczny, samooczyszczający się zespół skutecznie usuwa wszelkie magnetyczne zanieczyszczenia stałe, nawet o rozmiarze mniejszym od jednego mikrona, z płynów i olejów używanych podczas skrawania. Zapewnia to obecność czystego chłodziwa na powierzchni skrawania, czego wynikiem jest lepsze i dokładniejsze wykończenie powierzchni.. Filtr nie korzysta z materiałów eksploatacyjnych, w przeciwieństwie do filtrów z wkładami i filtrów workowych, działa bez ingerencji użytkownika, a do wykonania procesu czyszczenia potrzebuje jedynie niewielkiej ilości sprężonego powietrza. Koszty eksploatacji są niezwykle niskie. Zwrot nakładów można liczyć w miesiącach, a nie w latach. Z filtra Automag można również korzystać w wielu innych zastosowaniach produkcyjnych, począwszy od systemów przemysłowego mycia elementów po stanowiska do mycia nadwozi samochodowych przed ich lakierowaniem oraz w innych zastosowaniach, gdzie wymagane jest dostarczanie czystej, przefiltrowanej cieczy. Dostępne są zespoły z 6 i 12 rdzeniami. Filtry magnetyczne Automag są skutecznie wykorzystywane w następujących zastosowaniach: Maszyny do szlifowania, gładzenia i docierania. Obrabiarki sterowane numerycznie Operacje precyzyjnej obróbki wykończeniowej Przemysłowe mycie części Operacje po stosowaniu głowic wiertarskich Ostrzenie pił tarczowych Zabezpieczenie pomp Filtracja wstępna Hartowanie w następujących sektorach Narzędzia do obróbki Produkcja Motoryzacja Układy hydrauliczne Przemysł okrętowy Olej Transport Woda Maszyny budowlane i sprzęt AGD SPOSÓB DZIAŁANIA Zanieczyszczona ciecz przedostaje się do wlotu, gdzie jest rozpraszana do pierwszej komory filtrującej. Ciecz przechodzi przez rdzenie magnetyczne z pierwiastkami ziem rzadkich o dużym natężeniu pola, gdzie następuje usunięcie cząstek zanieczyszczeń. Ciecz jest spowalniana i przedostaje się do drugiej komory filtrującej, gdzie odbywa się jej dalsza filtracja. Zanieczyszczenia pozostają przyczepione do tulei ze stali nierdzewnej mocujących rdzenie. Przefiltrowana ciecz wydostaje się przez złącze wyjściowe z powrotem do obiegu. Geometria obwodu strumienia magnetycznego zapewnia kontrolowane osadzanie się zanieczyszczeń, przez co filtr nigdy nie może się zapchać. tuleje stalowe rdzenie magnetyczne zanieczyszczenie pierwsza komora filtrująca zawór oczyszczania filtra druga komora filtrująca uwolnione zanieczyszczenie Proces oczyszczania filtra jest całkowicie zautomatyzowany. Rdzenie są podnoszone z tulei i następuje przełączenie zaworu oczyszczania filtra. Ciecz jest pompowana przez filtr, wymywając zanieczyszczenie z układu. Podczas użytkowania Zanieczyszczenia są przyciągane do tulei rdzeni. Oczyszczona ciecz powraca do obiegu. Oczyszczanie filtra Sprężone powietrze podnosi rdzenie z tulei i następuje otwarcie zaworu oczyszczania filtra. Następuje uwolnienie zanieczyszczeń i ich wypłukanie, umożliwiające zebranie.

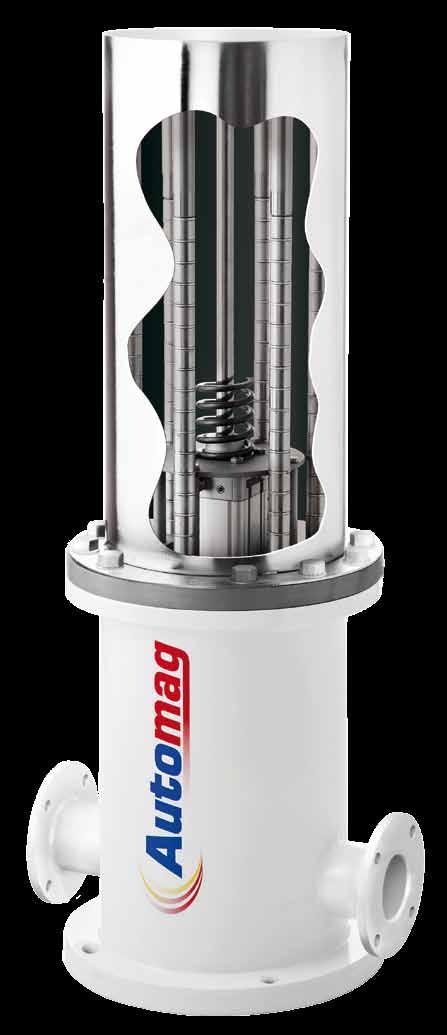

4 Konfiguracja przepływu cieczy Unikatowa dwukomorowa konfiguracja przepływu zapewnia uzyskiwanie maksymalnej skuteczności filtracji. Ciecz jest w filtrze Automag spowalniana i równomiernie rozdzielana wokół rdzeni magnetycznych. Rdzenie magnetyczne Rdzenie magnetyczne są wykonane z zastosowaniem pierwiastków ziem rzadkich. Połączenie neodymu, żelaza i boru daje najsilniejszy z dostępnych obecnie materiałów magnetycznych. W połączeniu z koncentratorami biegunów wytwarzane są pola magnetyczne o dużym natężeniu, zdolne przyciągać nawet cząstki o rozmiarach poniżej mikrona. Każdy z rdzeni jest umieszczony w tulei ze stali nierdzewnej. Rdzenie są połączone ze sobą w ruchomy, wysuwany układ. Czyszczenie jest inicjowane przez niewielką ilość sprężonego powietrza, które unosi rdzenie magnetyczne poza tuleje. Zanieczyszczenia, jakie były przytrzymywane na powierzchni tulei przez pole magnetyczne, są wówczas uwalniane, co umożliwia ich wypłukanie z układu. Oczyszczanie filtra Zawór oczyszczania jest automatycznie otwierany w ramach procesu czyszczenia. Powoduje to skierowanie cieczy do zbiornika gromadzącego zanieczyszczenia. Przez filtr Automag może przepłynąć ustalona ilość cieczy, powodującej wypłukanie zanieczyszczeń do tego zbiornika, gdzie jest możliwy recykling i odzysk.

5 Rolka magnetyczna do chłodziwa Rolka magnetyczna do chłodziwa powinna być stosowana do oddzielania wyjściowej cieczy od zanieczyszczeń w procesie oczyszczania filtru Automag. Mniejsze ubytki cieczy i koszty utylizacji Zanieczyszczenie jest usuwane przez filtr chłodziwa w postaci półsuchego, metalicznego plastra, który można poddać recyklingowi. Odsączoną ciecz można wykorzystać ponownie. Dane wyrobu 'A' 'A' Sposób działania Zanieczyszczony płyn trafia do wejściowego korytka podającego, gdzie następuje równomierne rozprzestrzenianie się płynu. Płyn przechodzi przez regulowaną płytę przegrody na rolkę magnetyczną, która przyciąga i zatrzymuje zanieczyszczenia. Cząstki zanieczyszczeń obracają się wraz z rolką w stronę oczyszczającego ostrza zgarniającego. Zgarnia ono wszelkie zebrane zanieczyszczenia i powoduje ich swobodne spadnięcie do kosza. Czyszczenie odbywa się w sposób ciągły. Nadaje się ono do wszelkich olejów czystych, bez nierozpuszczalnych domieszek. 'D' 'B' 'C' Nr kat. A B C D Maks. przepływ l/min ECC20/ PRACA W OBRĘBIE LINII PRACA POZA LINIĄ Pompa Pompa ZBIORNIK MASZYNA ZBIORNIK CZYSTE ZANIECZYSZCZONE MASZYNA Ciała stałe Ciała stałe Oczyszczanie filtra Oczyszczanie filtra

6 PATENTIERT Dane wyrobu Większy przepływ, większe zanieczyszczenie Praca non-stop Trudne środowiska chemiczne W obrębie linii lub poza nią Automatyczne, samoczynne czyszczenie (zasilane pneumatycznie) Konstrukcja całkowicie ze stali nierdzewnej Zakres temperatur: od 5 C do 70 C Istnieje możliwość łączenia ze sobą wielu urządzeń w grupę w celu uzyskania większej wydajności Dostępny w sprzedaży odręcznej Numer produktu Liczba rdzeni Przepływ maksymalny Zdolność zbierania zanieczyszczeń Maks. ciśnienie robocze l/min m³/godz. kg bar AM AM Wymiary w mm, o ile nie podano inaczej Numer A B C D Wielkość złącza produktu AM Kołnierz 2 PN16 AM Kołnierz 3 PN16 B A C D Inne filtry Eclipse Magnetics Kompaktowy filtr magnetyczny ogólnego zastosowania. Większość zastosowań związanych z obróbką skrawaniem. Eclipse Magnetics Ltd Atlas Way, Atlas North, Sheffield, S4 7QQ, Anglia Tel.: +44 (0) Faks: +44 (0) enquiries@eclipse-magnetics.co.uk Większy filtr umożliwia zbieranie większej ilości zanieczyszczeń i jest stosowany przy większym przepływie.. Maszyny do precyzyjnego szlifowania i obróbki wykończeniowej. Nieprzyjazne środowiska. Autonomiczna filtracja i system odzyskiwania cieczy umożliwiają zastosowanie przy większych wartościach przepływu i większym zanieczyszczeniu. Zautomatyzowana praca ciągła. Pomimo, że dołożono wszelkich starań w celu zapewnienia dokładności informacji zawartej w niniejszej publikacji, zwracamy uwagę na to, że dane techniczne mogą ulec zmianie bez uprzedzenia. 03
