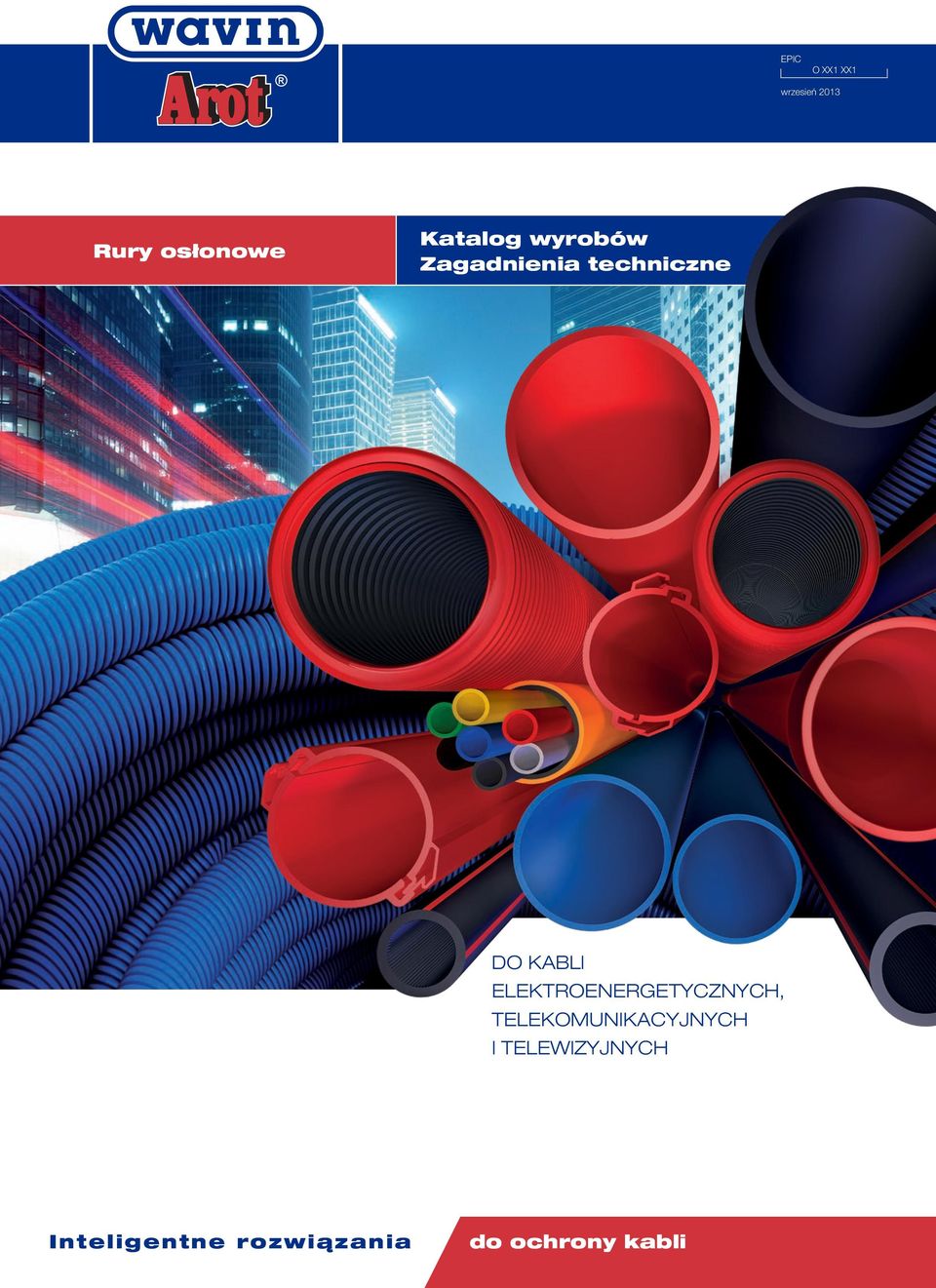

1 EPIC O XX1 XX1 wrzesień 2013 Rury osłonowe Katalog wyrobów Zagadnienia techniczne DO KABLI ELEKTROENERGETYCZNYCH, TELEKOMUNIKACYJNYCH I TELEWIZYJNYCH Inteligentne rozwiązania do ochrony kabli

2 Spis treści Rury osłonowe do układania w ziemi Rury osłonowe A 4 Kolanka KF, KN 5 Rury osłonowe SRS 6 Kolanka EURO-X 7 Kolanka KFS, KNS 8 Rury osłonowe SRS-X 9 Rury osłonowe SRS-G (RHDPEp) 10 Rury osłonowe SRS-GX 11 Rury osłonowe OPTO (RHDPE) 12 Mikrorury 13 Rury osłonowe FP 13 Rury osłonowe DVK 14 Kolanka DKF, DKN 15 Rury osłonowe DVK-T 16 Kolanka DKF-T, DKN-T 17 Rury osłonowe DVR 18 Rury osłonowe KR 19 Rury osłonowe A PS 20 Rury osłonowe KKHR 21 Rury osłonowe na przestrzenie otwarte Rury osłonowe BE 22 Rury osłonowe UV-X 23 Rury osłonowe SV 24 Rury osłonowe SVA 25 Kolanka EURO-X 26 Rury osłonowe VA 27 Osprzęt Kolanka FA 28 Kolanka FU 28 Kolanka KF PS 29 Odgałęźniki Y PS 29 Odgałęźniki Y 30 Dzielone trójniki PDC 30 Zasobniki ZZA 31 Zasobniki ZSZZ 32 Złączki M 33 Złączki MT 33 Uszczelki U 34 Narzędzie KKHRG 34 Złączki EBM 35 Złączki IM 35 Złączki MO 36 Złączki R 36 System uszczelnień GABO 37 Pokrywy E 37 Pokrywy TE 38 Kapturki ET 38 Elementy mocujące 39 Taśmy dla energetyki i telekomunikacji 41 Zagadnienia techniczne Zastosowanie, Kolorystyka, Materiał 44 Deformacja rury 45 Klasyfikacja rur wg Odporność na ściskanie 47 Wytyczne układania rur w gruncie 48 Zakres warunków stosowania rur osłonowych AROT POLSKA wg Aprobaty Technicznej IBDiM nr AT/ /1 Sztywność obwodowa 50 Montaż rur na przestrzeniach otwartych 51 Kolano EURO-X - zastosowania praktyczne 52 Kolanko FA - zastosowania praktyczne 53 Kolanko FU - zastosowania praktyczne 54 Minimalne promienie gięcia rur 55 Łączenie elementów systemu 56 System rur naprawczych GABOCOM 57 Rury nierozprzestrzeniające płomienia 58 Dobór rury osłonowej 58 Tarcie 59 Składowanie 60 Transport 60 Literatura 61 Normy 61 Opracowania 62 Certyfikaty i świadectwa 63 2 TELEFON FAX office@arot.com.pl

3 Szanowni Państwo Firma AROT POLSKA powstała 1 kwietnia 1995 roku. W styczniu 2001 roku spółka AROT POLSKA została członkiem międzynarodowego koncernu WAVIN, który jest niekwestionowanym europejskim liderem na rynku systemów instalacyjnych z tworzyw sztucznych. Koncern zatrudnia ponad 4700 pracowników w ponad 30 zakładach produkcyjnych na terenie całej Europy. Rury osłonowe do kabli marki AROT po raz pierwszy pojawiły się na polskim rynku w 1993 roku. Wśród specjalistów, projektantów i wykonawców natychmiast zyskały one opinię rewolucyjnych oraz pożądanych rozwiązań w dziedzinie ochrony kabli. Jako pierwsi w Polsce rozpoczęliśmy produkcję karbowanych rur osłonowych, a następnie kompletnego systemu do ochrony kabli. Karbowane rury osłonowe stały się standardem zarówno w branży elektro-energetycznej jak i telekomunikacyjnej. Ze względu na łatwość montażu oraz funkcjonalność produkty te stały się powszechnie stosowane i zyskały miano rur typu AROT. Wsparcie koncernu WAVIN oraz wymiana doświadczeń i technologii pozwoliła nam na dalsze wzmocnienie naszej pozycji na rynku rur osłonowych do kabli w Polsce oraz wejście na rynki zagraniczne. Praca zespołu profesjonalistów połączona z wieloletnim doświadczeniem oraz zautomatyzowany proces produkcyjny i wdrożony system jakości ISO 9001 pozwoliły stworzyć wyroby o wyjątkowo dobrych parametrach technicznych, charakteryzujące się wysoką i powtarzalną jakością. Dzięki temu rury naszej produkcji spełniają wysokie wymagania techniczne i testy wytrzymałościowe. Mając na uwadze dobro Klientów, którzy oczekując najwyższej jakości, zdecydowali się na wyroby AROT POLSKA, prosimy o zwracanie szczególnej uwagi na markę producenta rur, zarówno w zaleceniach projektowych, przy ich zakupie, jak i stosowaniu. Oryginalne rury osłonowe marki AROT dają bowiem gwarancję najwyższej jakości. Z poważaniem zespół AROT POLSKA Sp. z o.o. Rury o najwyższych parametrach Niniejszy katalog składa się z dwóch części: produktowej oraz technicznej. W części produktowej prezentujemy kompletny system rur osłonowych do kabli elektroenergetycznych, telekomunikacyjnych i telewizyjnych, układanych pod ziemią oraz na przestrzeniach otwartych. Zamieściliśmy tu również pełen asortyment akcesoriów ułatwiających prace przy układaniu i zaciąganiu kabli. Część techniczna katalogu to szczegółowy opis wymagań technicznych dotyczących stosowania, montażu, składowania oraz transportu rur osłonowych znajdujących się w naszej ofercie. Zaawansowana technologia oraz wysoka jakość decydują o tym, że nasze produkty wyznaczają nowe standardy w zakresie ochrony kabli. INTERNET Wstęp 3

4 Rury osłonowe do układania w ziemi Rury osłonowe A Do ochrony kabli w normalnych warunkach terenowych Przeznaczone do przecisków, przy małych obciążeniach zewnętrznych Gładkościenne Ze złączką kielichową Długość - 6 metrów D Z1 D Z2 e L 1 L Zestaw [m] A ,0 70 6,0 900 A ,0 80 6,0 504 A , ,0 240 A , ,0 180 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] A 50 L250 5,0 A 75 N250 5,0 A 110 N250 4,0 A 160 N250 4,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 4 TELEFON FAX office@arot.com.pl

5 Rury osłonowe do układania w ziemi Kolanka KF, KN Kolanka dla normalnych warunków terenowych Gładkościenne Ze złączką kielichową Produkowane metodą formowania rotacyjnego Dla rur typu A Dostępne kolory: czerwony do układania w ziemi Kąt 45 D Z1 D Z2 e min R L 1 L 2 KF 50/ , KF , na przestrzenie otwarte KF , KF , KF , Kąt 90 D Z1 D Z2 e min R L 1 L 2 KN 50/ , KN , KN , KN , KN , zagadnienia techniczne osprzęt, elementy mocujące taśmy 1rok GWARANCJI INTERNET Rury osłonowe do układania w ziemi 5

6 Rury osłonowe do układania w ziemi Rury osłonowe SRS Używane przy układaniu kabli w trudnych warunkach terenowych, przy maksymalnych obciążeniach transportowych Do układania w wykopach Gładkościenne Ze złączką kielichową Długość - 6 metrów D Z1 D Z2 e L 1 L Zestaw [m] [m] SRS ,5 70 6,0 900 SRS ,5 80 6,0 504 SRS , ,0 240 SRS , ,0 180 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] SRS 50 N750 25,0 SRS 75 N750 16,0 SRS 110 N450 10,0 SRS 160 N750 10,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 6 TELEFON FAX office@arot.com.pl

7 Rury osłonowe do układania w ziemi Kolanka EURO-X Elastyczne kolana modułowe Maksymalny kąt 90 stopni Dostarczane także w długościach niestandardowych dla innych kątów Odporne na promieniowanie UV Możliwość zmiany długości poprzez dopięcie lub odpięcie modułów Dostępne kolory: czarny do układania w ziemi D Z1 D Z2 L 1 L 2 R L* EURO-X EURO-X EURO-X na przestrzenie otwarte EURO-X EURO-X EURO-X EURO-X *) Długość wyprostowanego kolana Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] EURO-X 110 N450 9,0 zagadnienia techniczne osprzęt, elementy mocujące taśmy 1rok GWARANCJI INTERNET Rury osłonowe do układania w ziemi 7

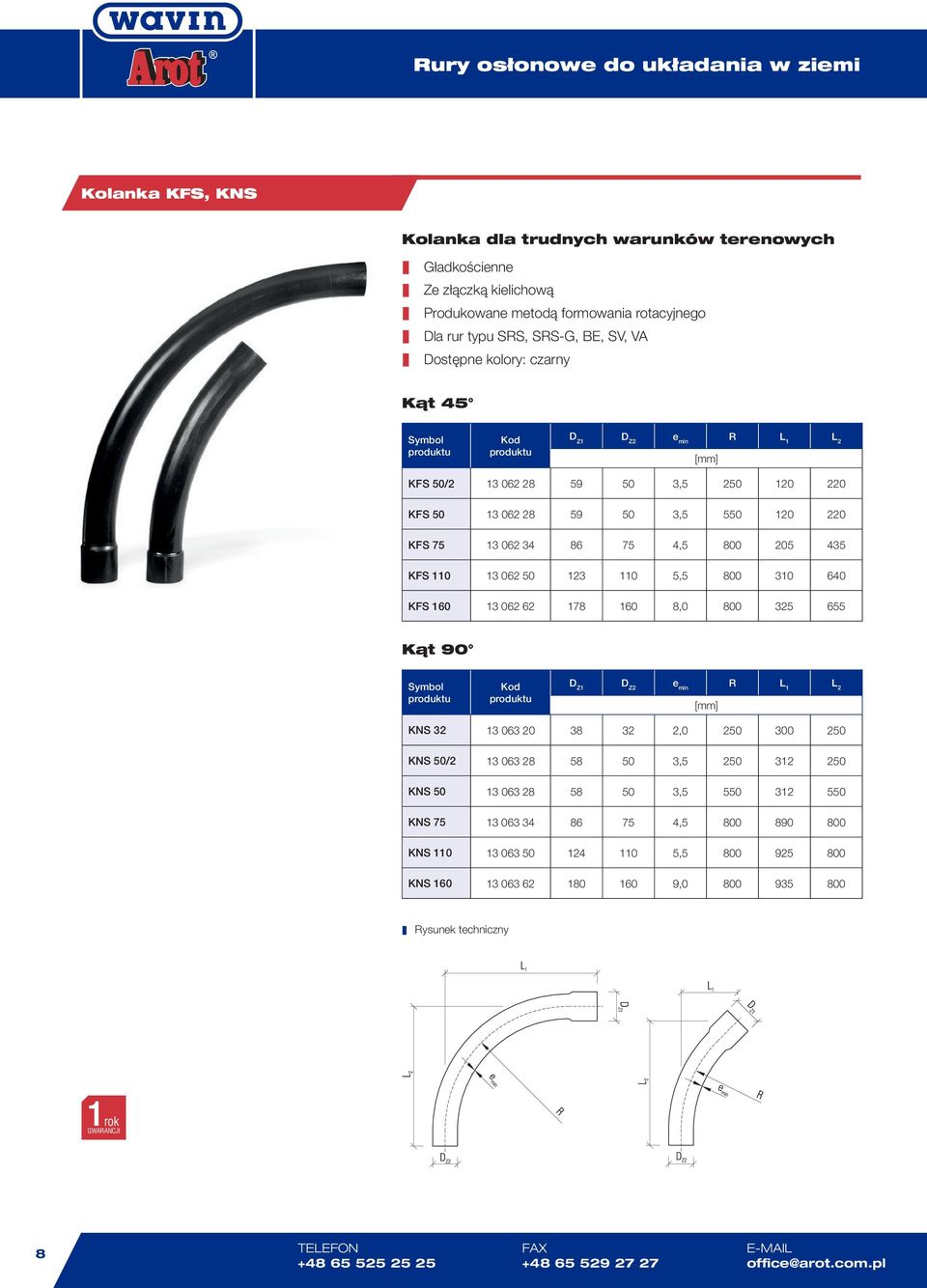

8 Rury osłonowe do układania w ziemi Kolanka KFS, KNS Kolanka dla trudnych warunków terenowych Gładkościenne Ze złączką kielichową Produkowane metodą formowania rotacyjnego Dla rur typu SRS, SRS-G, BE, SV, VA Dostępne kolory: czarny Kąt 45 D Z1 D Z2 e min R L 1 L 2 KFS 50/ , KFS , KFS , KFS , KFS , Kąt 90 D Z1 D Z2 e min R L 1 L 2 KNS , KNS 50/ , KNS , KNS , KNS , KNS , rok GWARANCJI 8 TELEFON FAX office@arot.com.pl

9 Rury osłonowe do układania w ziemi Rury osłonowe SRS-X Używane przy układaniu kabli w trudnych warunkach terenowych, przy maksymalnych obciążeniach transportowych Gładkościenne Ze złączką kielichową Budowa trójwarstwowa Do układania w wykopach Długość - 6 metrów D Z1 D Z2 e L 1 L Zestaw SRS-X , ,0 240 SRS-X , ,0 180 [m] do układania w ziemi na przestrzenie otwarte Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] SRS-X 110 N450 10,0 SRS-X 160 N750 10,0 osprzęt, elementy mocujące zagadnienia techniczne taśmy 6m 3lata GWARANCJI dostarczane w odcinkach długość INTERNET Rury osłonowe do układania w ziemi 9

10 Rury osłonowe do układania w ziemi Rury osłonowe SRS-G (RHDPEp) Do przecisków i przewiertów Używane przy układaniu kabli w trudnych warunkach terenowych, przy maksymalnych obciążeniach transportowych Przeznaczone do przecisków i przewiertów Gładkościenne, produkowane bez złączki kielichowej, łączone metodą zgrzewania. Długość - 12 metrów D Z e L Zestaw SRS-G 110/6, ,3 12,0 480 SRS-G 110/10, ,0 12,0 480 SRS-G 125/7, ,1 12,0 360 SRS-G 125/11, ,4 12,0 360 SRS-G 140/8, ,0 12,0 288 SRS-G 160/9, ,1 12,0 360 SRS-G 160/14, ,5 12,0 360 SRS-G 200/11,4* ,4 12,0 168 SRS-G 200/18,2* ,2 12,0 168 SRS-G 225/12,8* ,8 12,0 168 SRS-G 225/20,5* ,5 12,0 168 SRS-G 250/14,2* ,2 12,0 132 SRS-G 250/22,7* ,7 12,0 132 [m] Odporność na ściskanie wg PN-EN [kn/m 2 ] Sztywność obwodowa SN wg PN-EN ISO-9969:2008 SRS-G 110/6,3 N750 14,0 SRS-G 110/10,0 N750 64,0 SRS-G 125/7,1 N750 14,0 SRS-G 125/11,4 N750 64,0 SRS-G 140/8,0 N750 14,0 SRS-G 160/9,1 N750 14,0 SRS-G 160/14,6 N750 64,0 SRS-G 200/11,4* N750 14,0 SRS-G 200/18,2* N750 64,0 SRS-G 225/12,8* N750 14,0 SRS-G 225/20,5* N750 64,0 SRS-G 250/14,2* N750 14,0 SRS-G 250/22,7* N750 64,0 12m 5lat GWARANCJI *) rury nie znajdują się w ofercie podstawowej produkowane na specjalne zlecenia (nie magazynowane) dostarczane w odcinkach długość 10 TELEFON FAX office@arot.com.pl

11 Rury osłonowe do układania w ziemi Rury osłonowe SRS-GX Do ochrony kabli w trudnych warunkach terenowych, przy maksymalnych obciążeniach transportowych Przeznaczone do układania w wykopach Gładkościenne Łączone za pomocą złączek Produkowane w odcinkach 6m Nie są przeznaczone do wykonywania przewiertów Kolor podstawowy: czarny Produkowane zgodnie z normą PN-EN D Z e Średnica wew. L Zestaw SRS-GX 110/6, ,3 97,4 6,0 240 SRS-GX 110/10, ,0 90,0 6,0 240 SRS-GX 160/9, ,1 141,8 6,0 180 SRS-GX 160/14, ,6 130,8 6,0 180 Odporność na ściskanie wg PN-EN [kn/m 2 ] [m] Sztywność obwodowa SN wg PN-EN ISO-9969:2008 SRS-GX 110/6,3 N750 14,0 do układania w ziemi na przestrzenie otwarte osprzęt, elementy mocujące SRS-GX 110/10,0 N750 64,0 SRS-GX 160/9,1 N750 14,0 taśmy SRS-GX 160/14,6 N750 64,0 zagadnienia techniczne 6m 3lata GWARANCJI dostarczane w odcinkach długość INTERNET Rury osłonowe do układania w ziemi 11

12 Rury osłonowe do układania w ziemi Rury osłonowe OPTO (RHDPE) Do ochrony kabli światłowodowych Do budowy telekomunikacyjnej kanalizacji wtórnej i rurociągów kablowych Produkowane standardowo w kolorze czarnym z różnobarwnymi paskami na powierzchni zewnętrznej Posiadają żebra poślizgowe ułatwiające zaciąganie kabla Dostarczane w kręgach o długości 250 metrów Na indywidualne zamówienie istnieje możliwość wykonania rur w innym kolorze lub wyposażonych w pilota D Z e L Zestaw [m] OPTO 32/ ,0 2, OPTO ,0 2, OPTO ,0 3, OPTO ,0 4, Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] OPTO 32/2 L450 16,0 OPTO 32 N750 50,0 OPTO 40 N750 64,0 OPTO 50 N750 64,0 250m 5lat GWARANCJI dostarczane w kręgach długość 12 TELEFON FAX office@arot.com.pl

13 Rury osłonowe do układania w ziemi Mikrorury Do budowy sieci telekomunikacyjnej Do budowy telekomunikacyjnej kanalizacji dla nowej generacji mikrokabli światłowodowych Umożliwiają zwielokrotnianie istniejących rurociągów kablowych Posiadają warstwę poślizgową ułatwiającą zaciąganie kabla Bardzo niski współczynnik tarcia pozwala optymalnie dobrać średnicę mikrorury do odpowiedniego kabla Produkowane w różnych kolorach Mogą być prefabrykowane w wiązki Dostarczane w kręgach Więcej informacji w osobnym opracowaniu Ø zewn. Grubość ścian NOVOMICRO ,50 NOVOMICRO ,60 NOVOMICRO ,75 NOVOMICRO ,00 NOVOMICRO ,20 do układania w ziemi na przestrzenie otwarte osprzęt, elementy mocujące NOVOMICRO ,50 dostarczane w kręgach Rury osłonowe FP taśmy Rury osłonowe nierozprzestrzeniające płomienia Różne typy rur osłonowych mogą być wykonane w wersji nierozprzestrzeniającej płomienia Stosowane na mostach i wiaduktach, na przyłącza do budynków Produkowane na specjalne zamówienie Parametry zgodne z PN EN , dla rur o grubości ścianki nie większej od 6,5 mm Oznaczane poprzez dodanie na końcu symbolu liter FP, np. SRS 75 FP zagadnienia techniczne 5lat GWARANCJI INTERNET Rury osłonowe do układania w ziemi 13

14 Rury osłonowe do układania w ziemi Rury osłonowe DVK Dwuścienne, karbowane rury do ochrony kabli Posiadają karbowaną ściankę zewnętrzną i gładką ściankę wewnętrzną Wysoka sztywność obwodowa Stosowane tylko w wykopach otwartych Używane jako przepusty pod drogami, ulicami i torowiskami Dostarczane ze złączką typu M Dostępne kolory: niebieski, czerwony Na indywidualne zamówienie istnieje możliwość wykonania rur w innym kolorze Długość - 6 metrów D Z D W L Zestaw [m] DVK ,0 720 DVK ,0 504 DVK ,0 300 DVK ,0 324 DVK ,0 144 DVK ,0 138 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] DVK 50 L450 13,0 DVK 75 N450 11,0 DVK 110 N450 9,0 DVK 125 N450 9,0 DVK 160 N450 8,0 DVK 232 N750 8,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 14 TELEFON FAX office@arot.com.pl

15 Rury osłonowe do układania w ziemi Kolanka DKF, DKN Kolanka dwuścienne Dostarczane ze złączką typu M Promień mm Dla rur typu DVK do układania w ziemi Kąt 45 D Z D W R DKF DKF DKF na przestrzenie otwarte DKF DKF DKF Kąt 90 D Z D W R DKN DKN DKN DKN DKN DKN zagadnienia techniczne osprzęt, elementy mocujące taśmy 1rok GWARANCJI INTERNET Rury osłonowe do układania w ziemi 15

16 Rury osłonowe do układania w ziemi Rury osłonowe DVK-T Dwuścienne, karbowane rury do ochrony kabli, ze złączką wodoszczelną Wykonane i stosowane w taki sam sposób jak rury DVK, lecz posiadające połączenia wodoszczelne Dostarczane ze złączką wodoszczelną typu MT Długość - 6 metrów D Z D W L Zestaw [m] DVK 50T ,0 720 DVK 75T ,0 504 DVK 110T ,0 300 DVK 125T ,0 324 DVK 160T ,0 144 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] DVK 50T L450 13,0 DVK 75T N450 11,0 DVK 110T N450 9,0 DVK 125T N450 9,0 DVK 160T N450 8,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 16 TELEFON FAX office@arot.com.pl

17 Rury osłonowe do układania w ziemi Kolanka DKF-T, DKN-T Kolanka dwuścienne ze złączką wodoszczelną Dostarczane ze złączką wodoszczelną typu MT Promień mm Dla rur typu DVK-T do układania w ziemi Kąt 45 D Z D W R DKF 50T DKF 75T DKF 110T na przestrzenie otwarte DKF 125T DKF 160T Kąt 90 D Z D W R DKN 50T DKN 75T DKN 110T DKN 125T DKN 160T zagadnienia techniczne osprzęt, elementy mocujące taśmy 1rok GWARANCJI INTERNET Rury osłonowe do układania w ziemi 17

18 Rury osłonowe do układania w ziemi Rury osłonowe DVR Giętkie, dwuścienne rury karbowane Posiadają karbowaną ściankę zewnętrzną i ułatwiającą zaciąganie kabla ściankę wewnętrzną Przeznaczone do budowy kanalizacji kablowej, w miejscach o małych obciążeniach, np.: pod chodnikami, terenami zielonymi Zalecane do budowy telekomunikacyjnej kanalizacji kablowej, zapewniają szczelność jej odcinków Dostarczane w kręgach ze złączką typu M Do połączeń mogą być również stosowane złączki typu MT Wyposażone w pilota D Z D W L Zestaw DVR 50/ DVR 50/ DVR DVR 75/ DVR 75/ DVR DVR 110/ DVR 110/ DVR DVR [m] Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] DVR 50/25 L250 10,0 DVR 50/50 L250 10,0 DVR 50 L250 10,0 DVR 75/25 L250 7,0 DVR 75/50 L250 7,0 DVR 75 L250 7,0 DVR 110/25 N250 5,0 DVR 110/50 N250 5,0 DVR 110 N250 5,0 DVR 160 N450 5,0 100m 50m 25m 5lat GWARANCJI dostarczane w kręgach długość długość długość 18 TELEFON FAX office@arot.com.pl

19 Rury osłonowe do układania w ziemi Rury osłonowe KR Giętkie, jednościenne rury karbowane Przeznaczone do ochrony kabli w miejscach o małych obciążeniach Karbowane wewnątrz i na zewnątrz Stosowane jako kolanka Dostarczane w kręgach ze złączką typu M Wyposażone w pilota do układania w ziemi D Z D W L Zestaw KR 50/ KR KR 75/ KR KR 110/ KR Odporność na ściskanie wg PN-EN [m] Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] KR 50/50 L250 7,5 KR 50 L250 7,5 KR 75/50 L250 7,0 KR 75 L250 7,0 KR 110/50 L250 6,0 KR 110 L250 6,0 na przestrzenie otwarte osprzęt, elementy mocujące zagadnienia techniczne taśmy 100m 50m 5lat GWARANCJI dostarczane w kręgach długość długość INTERNET Rury osłonowe do układania w ziemi 19

20 Rury osłonowe do układania w ziemi Rury osłonowe A PS Dzielone rury osłonowe do kabli Do ochrony istniejących kabli oraz do naprawy uszkodzonych kanalizacji kablowych Stosowane również pod drogami, ulicami i torowiskami Długość - 3 metry, 5 metrów Dostępne kolory: niebieski, czerwony D Z1 D Z2 D W L Zestaw mm [m] A 58 PS ,0 550 A 83 PS ,0 180 A 110 PS ,0 162 A 120 PS ,0 144 A 160 PS ,0 72 A 200 PS ,0 90 A 225 PS ,0 90 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] A 58 PS N450 16,0 A 83 PS N250 6,0 A 110 PS N250 5,0 A 120 PS N450 6,0 A 160 PS N750 10,0 A 200 PS N450 10,0 A 225 PS N450 10,0 3m 5m 5lat GWARANCJI dostarczane w odcinkach długość długość 20 TELEFON FAX office@arot.com.pl

21 Rury osłonowe do układania w ziemi Rury osłonowe KKHR Szczelne, dzielone rury osłonowe Stosowane do naprawy i uzupełniania rurociągów kablowych z kablem światłowodowym Specjalna konstrukcja zamka zapewnia wodoszczelność i wytrzymałość pneumatyczną do 10 bar Produkowane z PVC-U Długość - 2 metry Łączone wyłącznie za pomocą złączki typu EBM Do montażu niezbędne narzędzie typu KKHRG D Z e L Zestaw [m] [szt.] KKHR ,7 2,0 1 KKHR ,9 2,0 1 KKHR ,4 2,0 1 do układania w ziemi na przestrzenie otwarte osprzęt, elementy mocujące zagadnienia techniczne taśmy 2m 1rok GWARANCJI dostarczane w odcinkach długość INTERNET Rury osłonowe do układania w ziemi 21

22 Rury osłonowe na przestrzenie otwarte Czarne rury osłonowe do kabli przeznaczone do stosowania na przestrzeniach otwartych, palne, zabezpieczone przed wpływem promieni ultrafioletowych. Rury osłonowe BE Gładkościenne rury osłonowe w odcinkach 6 m. Ze złączką kielichową (z wyjątkiem BE 32 i BE 160) Przeznaczone do ochrony kabli na przestrzeniach otwartych, np.: słupach, skałach, ścianach budynków, konstrukcjach mostów i wiaduktów Wymiary zgodne z typoszeregiem PN10 Do mocowania rur służą uchwyty VF, SF, ŻF i ramki FR Łączone z kolankami typu KNS i KFS, EURO-X Długość 6 metrów Na specjalne zamówienie rury dostarczane w kolorze: białym, żółtym i szarym D Z1 D Z2 e L 1 L Zestaw mm [m] BE 32, BE 160 BE ,0-6,0 60 BE ,0 70 6,0 900 BE ,0 80 6,0 504 BE , ,0 240 BE ,5-6,0 180 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] BE 32 N750 64,0 BE 50 N750 64,0 BE 75 N750 64,0 BE 110 N750 64,0 BE 160 N750 64,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 22 TELEFON FAX office@arot.com.pl

23 Rury osłonowe na przestrzenie otwarte Rury osłonowe UV-X Gładkościenne rury osłonowe w odcinkach 6m Ze złączką kielichową Przeznaczone do ochrony kabli na przestrzeniach otwartych Do mocowania rur służą uchwyty VF, SF, ŻF i ramki FR Długość - 6 metrów Produkowane zgodnie z normą PN-EN do układania w ziemi D Z1 D Z2 e L 1 L Zestaw UV-X 50/3, ,5 70 6,0 900 UV-X 75/4, ,0 80 6,0 504 UV-X 110/4, , ,0 240 mm [m] na przestrzenie otwarte Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] UV-X 50/3,5 N750 25,0 UV-X 75/4,0 N450 16,0 UV-X 110/4,0 N250 4,0 osprzęt, elementy mocujące zagadnienia techniczne taśmy 6m 3lata GWARANCJI dostarczane w odcinkach długość INTERNET Rury osłonowe na przestrzenie otwarte 23

24 Rury osłonowe na przestrzenie otwarte Rury osłonowe SV Gładkościenne rury osłonowe w odcinkach 2,5 m Bez złączki kielichowej Używane, do ochrony kabli prowadzonych na: słupach i ścianach budynków, konstrukcjach mostów i wiaduktów Mocowane za pomocą uchwytów VF, SF, ŻF i ramek FR Długość 2,5 metra Na specjalne zamówienie rury dostarczane w kolorze: białym, żółtym i szarym towaru D Z e L Zestaw [m] [szt.] SV ,0 2,5 20 SV ,0 2,5 150 SV ,0 2,5 84 SV ,0 2,5 40 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] SV 32 N750 64,0 SV 50 N750 64,0 SV 75 N750 64,0 SV 110 N750 64,0 2,5m 5lat GWARANCJI dostarczane w odcinkach długość 24 TELEFON FAX office@arot.com.pl

25 Rury osłonowe na przestrzenie otwarte Rury osłonowe SVA Dzielone rury osłonowe Do ochrony istniejących kabli oraz naprawy uszkodzonych rur prowadzonych na przestrzeniach otwartych Długość 3 metry, 5 metrów Na specjalne zamówienie rury dostarczane w kolorze: białym, żółtym i szarym do układania w ziemi D Z1 D Z2 e L Zestaw SVA ,0 550 SVA ,0 180 SVA ,0 162 [m] na przestrzenie otwarte SVA ,0 144 SVA ,0 72 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] SVA 58 N450 16,0 SVA 83 N250 6,0 osprzęt, elementy mocujące SVA 110 N250 5,0 SVA 120 N450 6,0 SVA 160 N750 10,0 zagadnienia techniczne taśmy 3m 5m 5lat GWARANCJI dostarczane w odcinkach długość długość INTERNET Rury osłonowe na przestrzenie otwarte 25

26 Rury osłonowe na przestrzenie otwarte Kolanka EURO-X Elastyczne kolana modułowe Maksymalny kąt 90 stopni Dostarczane także w długościach niestandardowych dla innych kątów Odporne na promieniowanie UV Możliwość zmiany długości poprzez dopięcie lub odpięcie modułów Dostępne kolory: czarny D Z1 D Z2 L 1 L 2 R L* EURO-X EURO-X EURO-X EURO-X EURO-X EURO-X EURO-X *) Długość wyprostowanego kolana Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] EURO-X 110 N450 9,0 1rok GWARANCJI 26 TELEFON FAX office@arot.com.pl

27 Rury osłonowe na przestrzenie otwarte Rury osłonowe VA Giętkie, gładkościenne rury osłonowe Używane do ochrony kabli na przestrzeniach otwartych Posiadają pilota Mocowane za pomocą uchwytów VF, SF, ŻF i ramek FR Dostarczane w kręgach do układania w ziemi towaru D Z e L Zestaw VA , VA , VA , [m] na przestrzenie otwarte Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] VA 32 N750 64,0 VA 50 N750 64,0 VA 75 N750 64,0 zagadnienia techniczne osprzęt, elementy mocujące taśmy 100m 50m 5lat GWARANCJI dostarczane w kręgach długość długość INTERNET Rury osłonowe na przestrzenie otwarte 27

28 Osprzęt Osprzęt objęty jest 12 miesięcznym okresem gwarancji 1rok GWARANCJI Kolanka FA Kolanka 180 odporne na promienie UV Gładkościenne Z wydłużonym kielichem Do rur BE, SV, VA Do zabezpieczenia końców rur przed wnikaniem wody deszczowej D Z1 D Z2 e min R L 1 L 2 FA , FA , FA , Kolanka FU Kolanka 180 odporne na promienie UV Gładkościenne Z wydłużonym kielichem Do rur BE, SV, VA Do zabezpieczenia wyjścia z szafek napowietrznych przed wnikaniem wody deszczowej i uszkodzeniami kabla Ø zewn. Promień FU 50 FU FU 75 FU FU 110 FU TELEFON FAX office@arot.com.pl

29 Osprzęt Kolanka KF PS Kolanka dzielone 45 Stosowane do ochrony istniejących kabli Produkowane na bazie dzielonych rur osłonowych typu A PS Kąt 45 Kąt 90 uzyskuje się poprzez połączenie 2 kolan ze sobą do układania w ziemi L L 1 H R KF 110 PS KF 120 PS KF 160 PS na przestrzenie otwarte Odgałęźniki Y PS osprzęt, elementy mocujące Odgałęźniki dzielone Stosowane do wykonania przyłączy abonenckich na istniejącej kanalizacji teletechnicznej Używane zamiast odgałęźnych studni przybudynkowych Produkowane na bazie dzielonych rur osłonowych typu A PS taśmy D Z D W D L 1 L [m] Y 110/32 PS ,8 1,0 Y 110/40 PS ,8 1,0 Y 110/50 PS ,8 1,0 Y 120/32 PS ,8 1,0 Y 120/40 PS ,8 1,0 zagadnienia techniczne Y 120/50 PS ,8 1,0 INTERNET Osprzęt 29

30 Osprzęt Odgałęźniki Y Odgałęźniki Y Do wykonywania odgałęzień przy wejściach do budynków Stosowane zamiast odgałęźnych studni przybudynkowych Produkowane w kolorze czarnym D W1 D W2 D W3 s L 1 L Y 40/ Y 110/ Dzielone trójniki PDC Dzielone trójniki do wykonywania odgałęzień prefabrykowanych wiązek mikrorur i rurociągów światłowodowych Wodoszczelność na poziomie IP 67 Wytrzymałość połączenia na rozciąganie 1500N Przewidywana trwałość 50 lat Łatwy montaż bez konieczności używania specjalnych narzędzi towaru Rodzaj uszczelnienia wejście wyjście odgałęzienie PDC NOVOSPACE 40 NOVOSPACE 40 NOVOSPACE 25 PDC NOVOSPACE 40 NOVOSPACE 40 NOVOSPACE 32 PDC NOVOSPACE 50 NOVOSPACE 50 NOVOSPACE TELEFON FAX office@arot.com.pl

31 Osprzęt Zasobniki ZZA Zasobniki złączowe Stosowane w sieciach telekomunikacyjnych jako zasobniki złącz i zapasu awaryjnego kabla światłowodowego Trzon wykonany z polipropylenu (PP) Pokrywa wykonana z polietylenu wysokiej gęstości (HDPE) do układania w ziemi D H h 1 h 2 h 3 h 4 Zestaw TRZON ZZA TRZON ZZA POKRYWA EZ CYLINDER [szt.] na przestrzenie otwarte PRZEKŁADKA ZZA-1, ZZA-2 zagadnienia techniczne taśmy osprzęt, elementy mocujące INTERNET Osprzęt 31

32 Osprzęt Zasobniki ZSZZ Zasobniki zaciągowo-zapasowe Stosowane w sieciach telekomunikacyjnych jako zasobniki zapasu awaryjnego kabla światłowodowego Trzon wykonany z polipropylenu (PP) Pokrywa wykonana z polietylenu wysokiej gęstości (HDPE) D H h 1 h 2 h 3 h 4 Zestaw [szt.] TRZON ZSZZ TRZON ZSZZ POKRYWA EZ CYLINDER PRZEKŁADKA ZSZZ-1, ZSZZ-2 32 TELEFON FAX office@arot.com.pl

33 Osprzęt Złączki M Złączki do rur osłonowych Złączki do wszystkich typów rur osłonowych do kabli, z wyjątkiem rur dzielonych Szczelność połączeń na poziomie IP54 (potwierdzona badaniami) do układania w ziemi D W L M M M M M na przestrzenie otwarte Złączki MT M M osprzęt, elementy mocujące Złączki wodoszczelne Wodoszczelne złączki do karbowanych rur osłonowych Dostarczane z dwoma uszczelkami Szczelność połączeń na poziomie IP67 (potwierdzona badaniami) taśmy D W L M 50T M 75T M 110T M 125T M 160T zagadnienia techniczne INTERNET Osprzęt 33

34 Osprzęt Uszczelki U Uszczelki do złączek wodoszczelnych Do złączek MT, pokryw TE U U U U U Narzędzie KKHRG Narzędzie do montażu rur KKHR Wykonane ze stali ocynkowanej KKHRG KKHRG KKHRG TELEFON FAX office@arot.com.pl

35 Osprzęt Złączki EBM Złączki do szczelnych rur dzielonych typu KKHR Produkowane z PVC-U Dzielone złączki Wytrzymałe pneumatycznie do 10 bar do układania w ziemi D Z D W H L Typ rur EBM KKHR 32 EBM KKHR 40 EBM KKHR 50 na przestrzenie otwarte Złączki IM Złączki wewnętrzne Przeznaczone do wewnętrznego łączenia rur SRS 110 przy krótkich przeciskach osprzęt, elementy mocujące D Z1 D Z2 L 1 L Typ rur taśmy IM SRS 110 zagadnienia techniczne INTERNET Osprzęt 35

36 Osprzęt Złączki MO Złączki do rur typu OPTO (RHDPE) Produkowane z polipropylenu (PP) Wodoszczelne, wytrzymałe pneumatycznie do 10 bar D Z1 D Z2 D W1 D W2 L MO MO MO MO 40/ MO 50/ Złączki R Złączki redukcyjne Przeznaczone do łączenia rur o różnych średnicach zewnętrznych D Z1 D Z2 L 1 L 2 L R 75/ R 110/ R 110/ R 125/ R 160/ TELEFON FAX office@arot.com.pl

37 Osprzęt System uszczelnień GABO System uszczelnień GABO Tanie mułoszczelne uszczelnienie kabli wyprowadzanych z rury Szybki montaż bez dodatkowych narzędzi Do wielokrotnego użycia do układania w ziemi Średnica uszczelnianej rury SRA SRA SRA SRA ,5 na przestrzenie otwarte Pokrywy E osprzęt, elementy mocujące Pokrywy Pokrywy do wszystkich typów rur osłonowych do kabli, z wyjątkiem rur dzielonych D Z1 D Z2 D Z3 H E E E E E E E E taśmy zagadnienia techniczne INTERNET Osprzęt 37

38 Osprzęt Pokrywy TE Pokrywy wodoszczelne Wodoszczelne pokrywy do karbowanych rur osłonowych Dostarczane z uszczelką typu U D Z1 D Z2 D Z3 H TE TE TE TE TE Kapturki ET Kapturki do wciągania kabla Zapobiegają uszkodzeniom powłoki ochronnej kabla podczas jego wciągania do rur osłonowych Do wielokrotnego użytku D Z1 D Z2 L 1 L ET ET ET ET ET 160* *) Fabrycznie rozcięty 38 TELEFON FAX office@arot.com.pl

39 Elementy mocujące Wszystkie elementy mocujące objęte są 12 miesięcznym okresem gwarancji 1rok GWARANCJI Uchwyty ŻF Uchwyty na żerdzie żelbetowe do układania w ziemi Uchwyty ścienne VF ŻF ŻF ŻF ŻF na przestrzenie otwarte Uchwyty ścienne z wkrętami VF VF VF VF osprzęt, elementy mocujące Uchwyty SF Uchwyty na słupy drewniane taśmy Ramka FR SF SF SF SF Ramki FR na żerdzie (słupy) wirowane zagadnienia techniczne FR INTERNET Osprzęt / Elementy mocujące 39

40 Elementy mocujące Uchwyty dystansowe D Uchwyty dystansowe D Uchwyty do mocowania rur przy układaniu kanalizacji wielootworowej D H H 1 L L 1 D 50/ D 75/ D 110/ D 110/ D 125/ D 160/ D 160/ TELEFON FAX office@arot.com.pl

41 Taśmy dla energetyki i telekomunikacji Wszystkie taśmy objęte są 12 miesięcznym okresem gwarancji 1rok GWARANCJI Taśmy niebieskie Taśmy niebieskie Taśma oznaczeniowa do kabli elektroenergetycznych o napięciu znamionowym poniżej 1kV Podstawowa szerokość 200 mm Możliwość wykonania nadruku UWAGA KABEL Długość metrów Grubość TO-ENN/08/ ,08 mm TO-ENN/12/ ,12 mm TO-ENN/16/ ,16 mm TO-ENN/40/ ,40 mm TO-ENN/45/ ,45 mm TO-ENN/50/ ,50 mm TO-ENN/08/ ,08 mm TO-ENN/12/ ,12 mm TO-ENN/16/ ,16 mm TO-ENN/40/ ,40 mm TO-ENN/45/ ,45 mm TO-ENN/50/ ,50 mm TO-ENN/08/ ,08 mm TO-ENN/12/ ,12 mm TO-ENN/16/ ,16 mm TO-ENN/40/ ,40 mm TO-ENN/45/ ,45 mm TO-ENN/50/ ,50 mm zagadnienia techniczne taśmy osprzęt, elementy mocujące na przestrzenie otwarte do układania w ziemi INTERNET Elementy mocujące / Taśmy 41

42 Taśmy dla energetyki i telekomunikacji Taśmy czerwone Taśmy czerwone Taśma oznaczeniowa do kabli elektroenergetycznych o napięciu znamionowym powyżej 1kV Podstawowa szerokość 200 mm Możliwość wykonania nadruku UWAGA KABEL Długość metrów Grubość TO-ENC/08/ ,08 mm TO-ENC/12/ ,12 mm TO-ENC/16/ ,16 mm TO-ENC/40/ ,40 mm TO-ENC/45/ ,45 mm TO-ENC/50/ ,50 mm TO-ENC/08/ ,08 mm TO-ENC/12/ ,12 mm TO-ENC/16/ ,16 mm TO-ENC/40/ ,40 mm TO-ENC/45/ ,45 mm TO-ENC/50/ ,50 mm TO-ENC/08/ ,08 mm TO-ENC/12/ ,12 mm TO-ENC/16/ ,16 mm TO-ENC/40/ ,40 mm TO-ENC/45/ ,45 mm TO-ENC/50/ ,50 mm Taśmy ostrzegawczo-odgradzające Taśmy ostrzegawczo-odgradzające Stosowane do zabezpieczenia niebezpiecznych miejsc oraz placów budowy Szerokość Nadruk TOO-BC/ brak TOO-BC/ brak TOO-BC/ brak TOO-ZC/ brak TOO-BN/ brak TOO-BN/ TP SA TOO-BN/ POLICJA TOO-BC/ STRAŻ TOO-BC/ UWAGA WYKOPY TOO-BC/ ROBOTY DROGOWE 42 TELEFON FAX office@arot.com.pl

43 Taśmy dla energetyki i telekomunikacji Taśmy ostrzegawcze Taśmy ostrzegawczo-lokalizacyjne Taśmy ostrzegawcze Taśma ostrzegawcza do kabli telekomunikacyjnych Długość metrów Szerokość TO-Tkt/ * TO-Tkt/ * TO-Tkt/ * TO-Tkt/ * L [m] Nadruk TO-Opt/ ** TO-Opt/ ** TO-Opt/ ** *) UWAGA! KABEL TELEKOMUNIKACYJNY **) UWAGA! KABEL OPTOTELEKOMUNIKACYJNY Taśmy ostrzegawczo-lokalizacyjne Wkładka stalowa pozwala zlokalizować trasę kabla światłowodowego metodami bezwykopowymi Taśma typu TOL-6/Z może być układana pługoukładaczem do układania w ziemi na przestrzenie otwarte osprzęt, elementy mocujące Szerokość L Nadruk [m] TOL-Opt/ * TOL-Opt/ * TOL-Opt/ * TOL-6/Z brak *) UWAGA! KABEL OPTOTELEKOMUNIKACYJNY zagadnienia techniczne taśmy INTERNET Taśmy dla energetyki i telekomunikacji 43

44 Zagadnienia techniczne Zastosowanie Produkowane przez AROT POLSKA rury osłonowe przeznaczone są do stosowania jako mechaniczna osłona: kabli energetycznych, przewodów elektrycznych, kabli telekomunikacyjnych, kabli sygnalizacyjnych, kabli telewizji kablowej mikrokabli światłowodowych i innych kabli i przewodów Rury osłonowe AROT POLSKA są stosowane do ochrony kabli układanych w ziemi i na przestrzeniach otwartych. Uzupełnienie oferty stanowią złączki i akcesoria do wszystkich typów rur. Kolorystyka Rury układane w ziemi standardowo produkowane są w kolorze niebieskim (ochrona kabli niskiego napięcia) i czerwonym (w przypadku ochrony kabli średniego napięcia). Istnieje możliwość wyprodukowania rur w dowolnie wybranym kolorze, pod warunkiem zamówienia minimalnej partii produkcyjnej. Materiał Tworzywem wykorzystywanym do produkcji rur osłonowych jest polietylen wysokiej gęstości HDPE o następujących właściwościach: gęstość nie mniejsza niż 0,942 [g/cm 3 ], współczynnik płynięcia: 0,15 0,5 [g/10 min] dla masy obciążającej 2,16 kg i temperatury 190 C wg ISO 1133, moduł sprężystości: [MPa] współczynnik termicznej rozszerzalności liniowej: a = 1,5 2,0 * 10-4 [1/ C], temperaturowy zakres stosowania: -30 C do +75 C, wydłużenie w punkcie zerwania > 800% odporność na większość kwasów i alkaliów Polietylen jest materiałem przyjaznym dla środowiska. Skróconą listę odporności chemicznej polietylenu przedstawia Tabela TELEFON FAX office@arot.com.pl

45 Zagadnienia techniczne Tabela 1. Skrócona lista odporności chemicznej polietylenu Chemikalia lub produkty Stężenie Temperatura + 20 C Temperatura + 60 C Aceton 100% O O Benzyna S O Alkohol metylowy 100% S S Kwas azotowy 25% S S Kwas azotowy 50% O N do układania w ziemi Kwas azotowy 75% N N Kwas chlorowodorowy Stężony S S Oleje i tłuszcze S O Oleje mineralne S O Kwas siarkowy 100% S S Piwo S S Siarkowodór 100% S S Sodowy chlorek Roztwór nasycony S S Sodowy wodorotlenek 40% S S na przestrzenie otwarte S - satysfakcjonująca odporność polietylenu na działanie chemikaliów, wyniki badań uznane są za satysfakcjonujące przez większość krajów biorących udział w testach O - ograniczona odporność polietylenu na działanie chemikaliów, wyniki badań uznane są za ograniczone przez większość krajów biorących udział w testach N - niezadowalająca odporność polietylenu na działanie chemikaliów, wyniki badań uznane są za niezadowalające przez większość krajów biorących udział w testach Deformacja rury Rury produkowane z tworzyw sztucznych, do których zalicza się polietylen wysokiej gęstości są rurami podatnymi tzn. pod wpływem przyłożenia obciążeń rury te ulegają odkształceniom. q - obciążenie działające na rurę D - średnica rury przed odkształceniem d - odkształcenie rury zagadnienia techniczne taśmy osprzęt, elementy mocujące Rysunek 1. Odkształcenie rury (nie dotyczy rur dzielonych) INTERNET Zagadnienia techniczne 45

46 Zagadnienia techniczne Jednoczesnemu ugięciu rury towarzyszy poziomy odpór gruntu, dzięki czemu dochodzi do współpracy pomiędzy rurą a gruntem po jej bokach. Oznacza to, że im większe obciążenie działające na rurę, a co za tym idzie większe jej ugięcie, tym większy jest poziomy odpór gruntu. Należy przy tym zwrócić uwagę na fakt, że na poziomy odpór gruntu ma wpływ jego zagęszczenie tzn. im sztywność gruntu większa tym silniejszy odpór. Dane geometryczne przedstawia Rys. 2a natomiast rozkład naprężeń Rys. 2b. Rysunek 2a. Dane geometryczne Rysunek 2b. Rozkład naprężeń w gruncie Q całkowite obciążenie pionowe przypadające na 1m długości rury [kn/m] H wysokość zasypania rury [m] D średnica rury [m] S R sztywność obwodowa rury [kn/m 2 ] E S moduł sieczny gruntu [kn/m 2 ] g ciężar właściwy gruntu [kn/m 3 ] q całkowite obciążenie pionowe [kn/m 2 ] q 1 = K O * q K O współczynnik parcia spoczynkowego K O = 0,5 q 2 = dh / 2 * k dh całkowite pionowe i całkowite poziome ugięcie rury [m] k współczynnik reakcji gruntu [kn/m 2 ] a kąt podparcia rury na podsypce [ ] Reasumując: a) ugięcie rury jest wprost proporcjonalne do: - ciężaru właściwego gruntu g [kn/m 3 ], - wielkości obciążenia Q [kn/m], b) ugięcie rury jest odwrotnie proporcjonalne do: - sztywności obwodowej rury S R [kn/m 2 ], - modułu siecznego gruntu E S [kn/m 2 ] Powyższe zależności określone są wzorem: gdzie: d odkształcenie [m] S R sztywność obwodowa rury [kn/m 2 ] E S moduł sieczny gruntu [kn/m 2 ] W celu obliczenia deformacji rury naszej produkcji, ułożonej w gruncie można skorzystać z programu obliczeniowego AROT. 46 TELEFON FAX office@arot.com.pl

47 Zagadnienia techniczne Klasyfikacja rur wg Zgodnie z obowiązującą normą rury osłonowe układane w ziemi muszą posiadać oznaczenia klasy odporności na ściskanie oraz na uderzenia. 1. Odporność na ściskanie. Badanie wg normy polega na ściśnięciu między dwoma płaskimi stalowymi płytami o minimalnych wymiarach (100x220x15) mm, umieszczając próbkę wzdłuż boku płyty o długości 220 mm. Próbkę poddaje się naciskowi z prędkością (15 ± 0,5) mm/min. rejestrując siłę nacisku przy 5% zmianie średnicy wewnętrznej próbki, w stosunku do jej średniej wartości początkowej. Gdy ugięcie próbki osiągnie 5% stosowana siła nacisku nie powinna być mniejsza niż: 250 N dla rur instalacyjnych klasyfikowanych jako typ N dla rur instalacyjnych klasyfikowanych jako typ N dla rur instalacyjnych klasyfikowanych jako typ Odporność na uderzenia: L mała N normalna do układania w ziemi na przestrzenie otwarte Tabela 2. Tabela odporności na ściskanie rur osłonowych AROT POLSKA Średnica rury A SRS SRS-x SRS-G SRS-GX OPTO DVK/ DVK-T DVR KR APS SVA BE SV VA EURO-X 18, , , , / L /2, N N750 N750 N750-33, , , , N /4, N L250 N L450 L250 L N750 N750 N N450 N N250 N N450 L250 L N750 N750 N N250 N N250 N450 N N450 N250 L250 N250 N250 N750 N750 - N /6, N750 N /10, N750 N N450 N N /7, N /11, N /8, N /12, N N250 N750 N N450 N450 - N750 N750 N /9, N750 N /14, N750 N N /11, N /18, N N /12, N /20, N N /14, N /22, N osprzęt, elementy mocujące taśmy zagadnienia techniczne INTERNET Zagadnienia techniczne 47

48 Zagadnienia techniczne Wytyczne układania rur w gruncie 1. W celu prawidłowego ułożenia rur w gruncie należy zastosować się do poniższych wytycznych: podsypka grubość podsypki (h 1 ) nie powinna być mniejsza niż 10 cm a w gruntach skalistych powinna wynosić 15 cm (Rys. 3), obsypka boczna odległość między boczną częścią rury osłonowej a ścianą wykopu (s 1 ) powinna wynosić co najmniej 10 cm, natomiast wysokość obsypki (h 2 ) powinna zawierać się w przedziale 10 cm h 2 D (Rys. 3), obsypka wierzchnia grubość obsypki (h 3 ) nie powinna być mniejsza niż 10 cm, zasypka odległość między górną częścią rury osłonowej a powierzchnią gruntu (h 3 +h 4 ) powinna wynosić co najmniej 50 cm (Rys. 3), a w przypadku rur dzielonych typu A PS układanych pod drogą: (h 3 +h 4 ) 70 cm Rysunek 3. Układanie rur w gruncie Wypełnienie do poziomu gruntu (zasypka) może być wykonane z materiału dostępnego na miejscu, przy czym nie powinien on zawierać więcej niż 10% materiału frakcji mm. W celu uniknięcia osiadania gruntu w przyszłości oraz zapewnienia prawidłowej współpracy pomiędzy rurą a gruntem, zaleca się zagęszczenie gruntu do stopnia 85% - 90% wg zmodyfikowanej próby Proctor a. W przypadku układania rur dzielonych typu A PS zagęszczenie podsypki i obsypki nie powinno być mniejsze niż 85% wg zmodyfikowanej próby Proctor a. 2. Podczas układania kanalizacji wielootworowej należy zachować następujące odległości: w płaszczyźnie pionowej: h 2 2 cm (Rys. 4), w płaszczyźnie poziomej s 2 3 cm (Rys. 4), a w przypadku rur dzielonych typu A PS s 2 5 cm. W celu ułatwienia układania kanalizacji wielootworowej oraz zapewnienia ww. odległości zaleca się stosowanie uchwytów dystansowych (Rys. 5). Dzięki specjalnym połączeniom uchwyty można montować w zestawy o dowolnej ilości. Rysunek 4. Kanalizacja wielootworowa 3. W przypadku układania kanalizacji wielootworowej zaleca się układanie i zasypywanie rur warstwami. 4. W celu prawidłowego ułożenia kanalizacji wielootworowej z zastosowaniem uchwytów dystansowych należy zastosować się do poniższych wytycznych: na odpowiednio przygotowane, wyprofilowane podłoże (utwardzony grunt, chudy beton) ułożyć pierwszą warstwę rur wraz z uchwytami, zasypać rury gruntem (zalać betonem); następnie zagęścić grunt; ponieważ pierwsza warstwa odpowiada za prostoliniowość całej kanalizacji. Zasypywanie rur powinno odbywać się z należytą starannością, 48 TELEFON FAX office@arot.com.pl

49 Zagadnienia techniczne ułożyć następną warstwę rur oraz uchwyty dystansowe w zależności od ilości warstw czynności z punktów 1 i 2 należy powtarzać uchwyty dystansowe w poszczególnych warstwach powinny być układane mijankowo sugerowana min. odległość między uchwytami w przypadku rur gładkościennych 2m, karbowanych 1,5m Uchwytów dystansowych nie stosuje się w przypadku układania dzielonych rur typu A PS. W przypadku zalewania betonem, poszczególne warstwy należy kotwić lub obciążać w celu zrównoważenia siły wyporu. do układania w ziemi L długość uchwytu H wysokość uchwytu D średnica odpowiadająca zewnętrznej średnicy rury L 1 odległość zależna od typu uchwytu, jednak nie mniejsza niż 3 cm H 1 odległość zależna od typu uchwytu, jednak nie mniejsza niż 2 cm na przestrzenie otwarte Rysunek 5. Uchwyt dystansowy 5. Zagęszczenie gruntu W celu uzyskania odpowiedniego stopnia zagęszczenia można zastosować jeden z niżej wymienionych sposobów. Osiągane zagęszczenie przy zastosowaniu odpowiednich sposobów przedstawia Tabela 3. Tabela 3. Sposoby zagęszczania gruntu osprzęt, elementy mocujące Zmodyfikowany Proctor Sposób 85% 90% Grubość warstwy [m] Ilość powtórzeń Grubość warstwy [m] Ilość powtórzeń ścisłe ubijanie nogami 0,1 1 0,1 3 wibrator płytowy kg o rozdzielczej płycie wibracyjnej 0,2 1 0,2 4 taśmy W przypadku zagęszczenia gruntu znajdującego się nad rurą, przy wykorzystaniu płyty wibracyjnej, minimalna grubość warstwy ochronnej powinna wynosić 0,25 m. 6. Rury należy układać ze spadkiem, co najmniej 0,1% (Rys. 6) Rysunek 6. Pochylenie kanalizacji zagadnienia techniczne 7. Bezpośrednio przed montażem rur wykonanych z polietylenu należy je chronić przed nadmiernym nagrzaniem promieniami słonecznymi. 8. Rury dzielone typu A PS powinny być ułożone w gruncie tak, aby zamki znajdowały się w pozycji poziomej. INTERNET Zagadnienia techniczne 49
