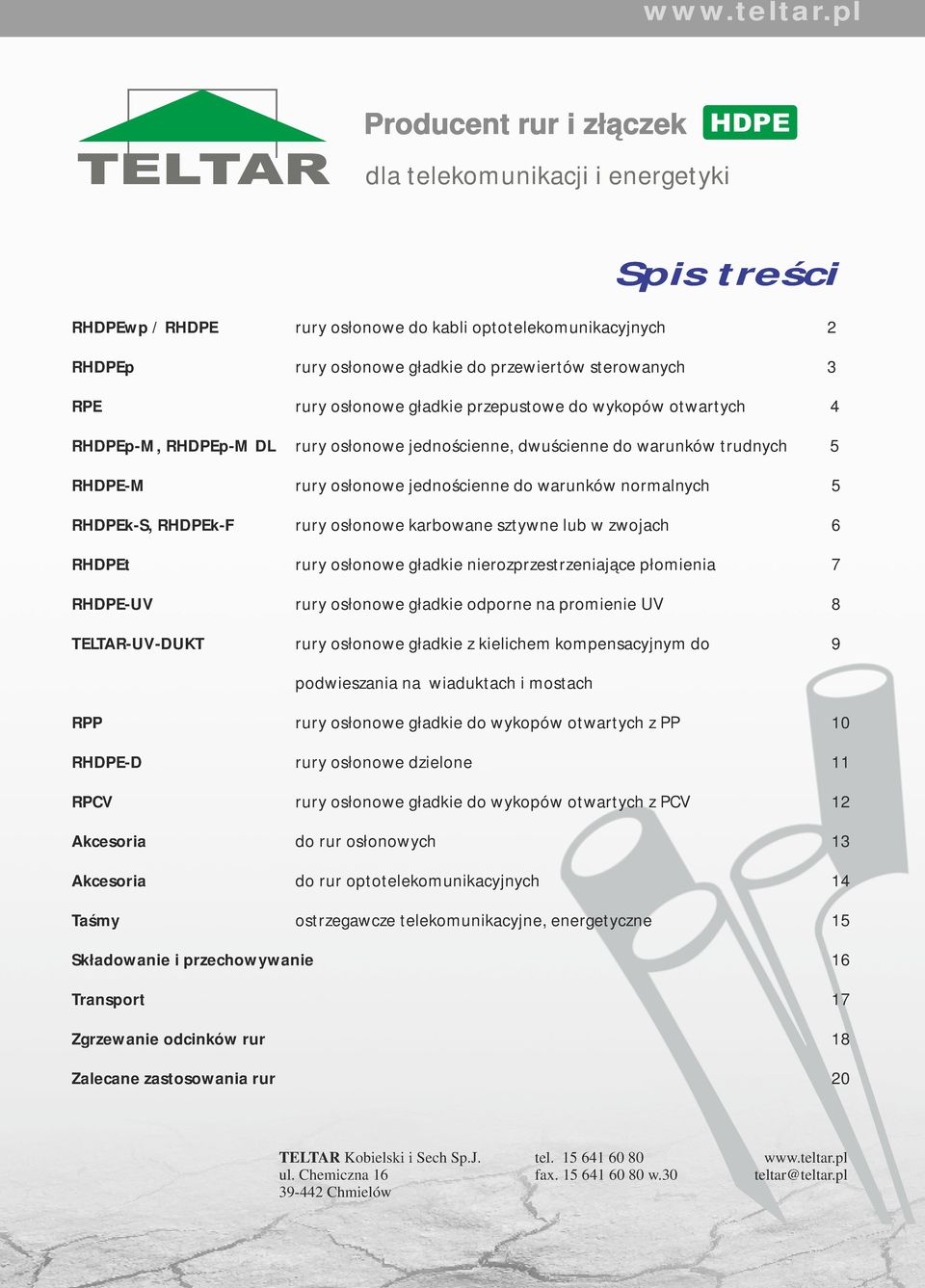

1 Producent rur i złączek dla telekomunikacji i energetyki Spis treści RHDPEwp / RHDPE rury osłonowe do kabli optotelekomunikacyjnych 2 RHDPEp rury osłonowe gładkie do przewiertów sterowanych RPE rury osłonowe gładkie przepustowe do wykopów otwartych 4 RHDPEpM, RHDPEpM DL rury osłonowe jednościenne, dwuścienne do warunków trudnych 5 RHDPEM rury osłonowe jednościenne do warunków normalnych 5 RHDPEkS, RHDPEkF rury osłonowe karbowane sztywne lub w zwojach RHDPEt rury osłonowe gładkie nierozprzestrzeniające płomienia 7 RHDPEUV rury osłonowe gładkie odporne na promienie UV TELTARUVDUKT rury osłonowe gładkie z kielichem kompensacyjnym do 9 podwieszania na wiaduktach i mostach RPP rury osłonowe gładkie do wykopów otwartych z PP 0 RHDPED rury osłonowe dzielone RPCV rury osłonowe gładkie do wykopów otwartych z PCV 2 Akcesoria do rur osłonowych Akcesoria do rur optotelekomunikacyjnych 4 Taśmy ostrzegawcze telekomunikacyjne, energetyczne 5 Składowanie i przechowywanie Transport 7 Zgrzewanie odcinków rur Zalecane zastosowania rur 20 TELTAR Kobielski i Sech Sp.J. ul. Chemiczna 9442 Chmielów tel fax w.0 teltar@teltar.pl

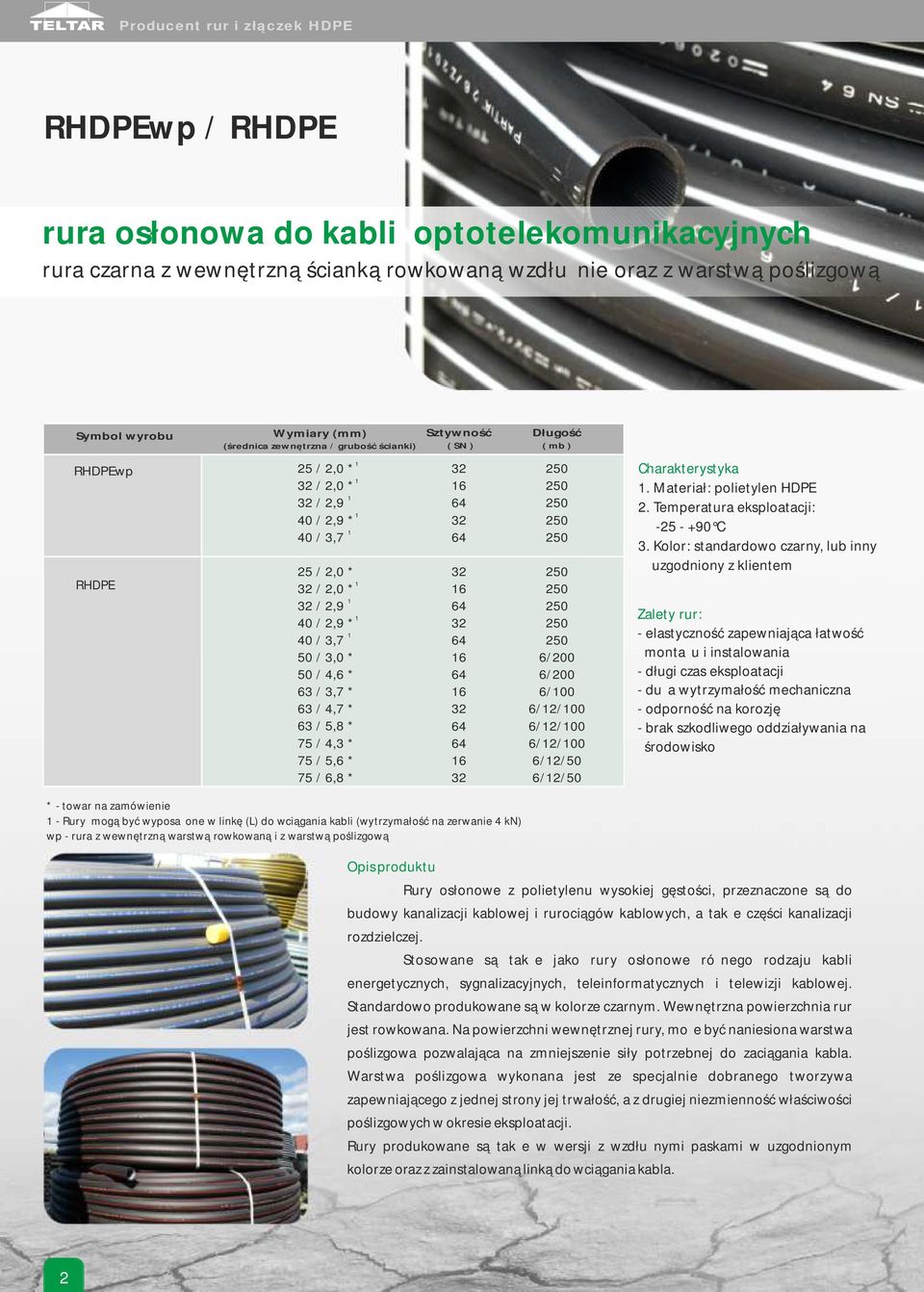

2 RHDPEwp / RHDPE rura osłonowa do kabli optotelekomunikacyjnych rura czarna z wewnętrzną ścianką rowkowaną wzdłużnie oraz z warstwą poślizgową (średnica zewnętrzna / grubość ścianki) Sztywność ( SN ) RHDPEwp RHDPE 25 / 2,0 * / 2,0 * / 2,9 40 / 2,9 * 40 /,7 25 / 2,0 * / 2,0 * / 2,9 40 / 2,9 * 40 /,7 50 /,0 * 50 / 4, * /,7 * / 4,7 * / 5, * 75 / 4, * 75 / 5, * 75 /, * / / /00 /2/00 /2/00 /2/00 /2/50 /2/50. Materiał: polietylen HDPE 2. Temperatura eksploatacji: C. Kolor: standardowo czarny, lub inny uzgodniony z klientem elastyczność zapewniająca łatwość montażu i instalowania długi czas eksploatacji duża wytrzymałość mechaniczna odporność na korozję brak szkodliwego oddziaływania na środowisko * towar na zamówienie Rury mogą być wyposażone w linkę (L) do wciągania kabli (wytrzymałość na zerwanie 4 kn) wp rura z wewnętrzną warstwą rowkowaną i z warstwą poślizgową Rury osłonowe z polietylenu wysokiej gęstości, przeznaczone są do budowy kanalizacji kablowej i rurociągów kablowych, a także części kanalizacji rozdzielczej. Stosowane są także jako rury osłonowe różnego rodzaju kabli energetycznych, sygnalizacyjnych, teleinformatycznych i telewizji kablowej. Standardowo produkowane są w kolorze czarnym. Wewnętrzna powierzchnia rur jest rowkowana. Na powierzchni wewnętrznej rury, może być naniesiona warstwa poślizgowa pozwalająca na zmniejszenie siły potrzebnej do zaciągania kabla. Warstwa poślizgowa wykonana jest ze specjalnie dobranego tworzywa zapewniającego z jednej strony jej trwałość, a z drugiej niezmienność właściwości poślizgowych w okresie eksploatacji. Rury produkowane są także w wersji z wzdłużnymi paskami w uzgodnionym kolorze oraz z zainstalowaną linką do wciągania kabla. 2

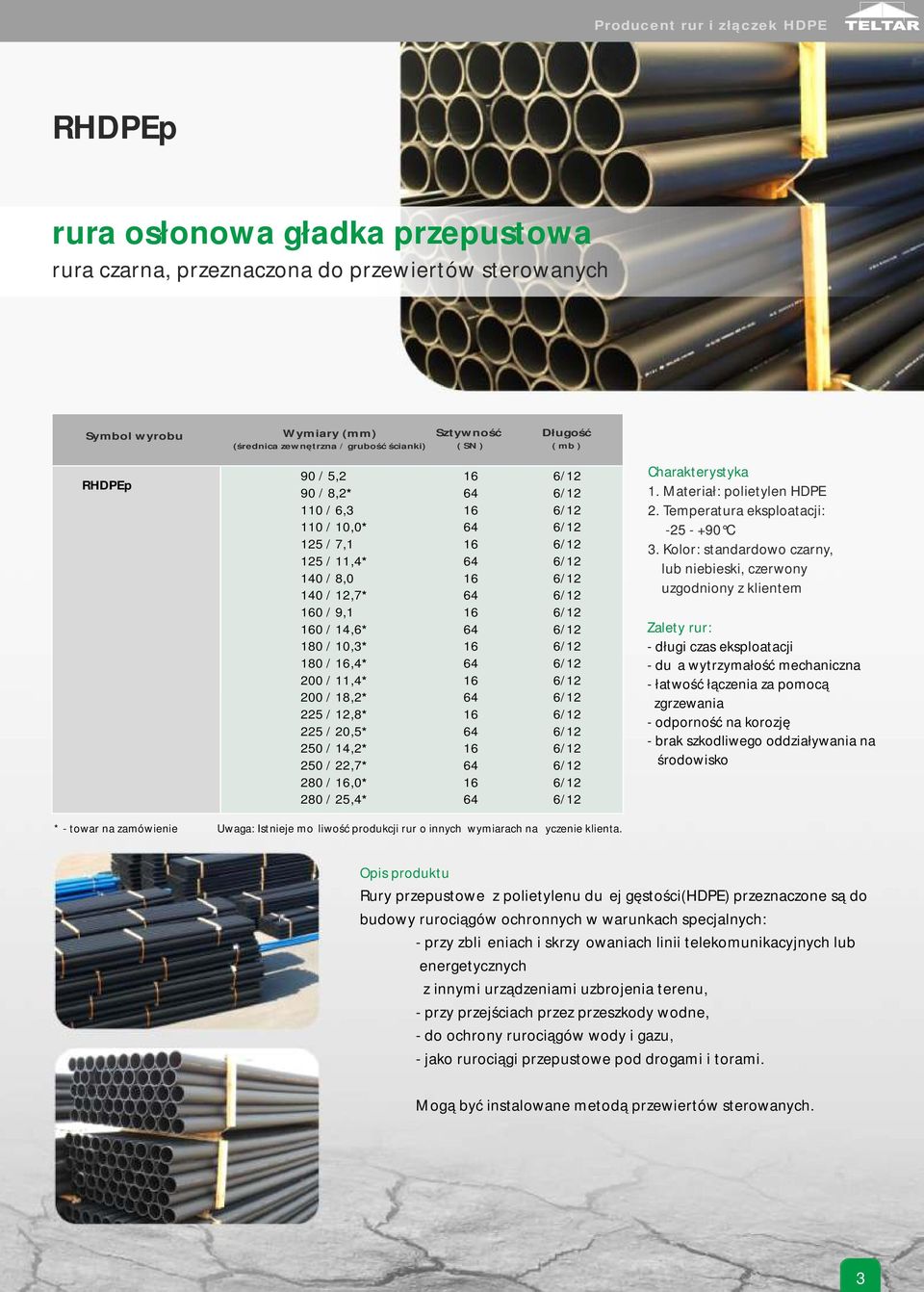

3 RHDPEp rura osłonowa gładka przepustowa rura czarna, przeznaczona do przewiertów sterowanych (średnica zewnętrzna / grubość ścianki) Sztywność ( SN ) RHDPEp 90 / 5,2 90 /,2* 0 /, 0 / 0,0* 25 / 7, 25 /,4* 40 /,0 40 / 2,7* 0 / 9, 0 / 4,* 0 / 0,* 0 /,4* /,4* /,2* 225 / 2,* 225 / 20,5* / 4,2* / 22,7* 20 /,0* 20 / 25,4* /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2. Materiał: polietylen HDPE 2. Temperatura eksploatacji: C. Kolor: standardowo czarny, lub niebieski, czerwony uzgodniony z klientem długi czas eksploatacji duża wytrzymałość mechaniczna łatwość łączenia za pomocą zgrzewania odporność na korozję brak szkodliwego oddziaływania na środowisko * towar na zamówienie Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta. Rury przepustowe z polietylenu dużej gęstości(hdpe) przeznaczone są do budowy rurociągów ochronnych w warunkach specjalnych: przy zbliżeniach i skrzyżowaniach linii telekomunikacyjnych lub energetycznych z innymi urządzeniami uzbrojenia terenu, przy przejściach przez przeszkody wodne, do ochrony rurociągów wody i gazu, jako rurociągi przepustowe pod drogami i torami. Mogą być instalowane metodą przewiertów sterowanych.

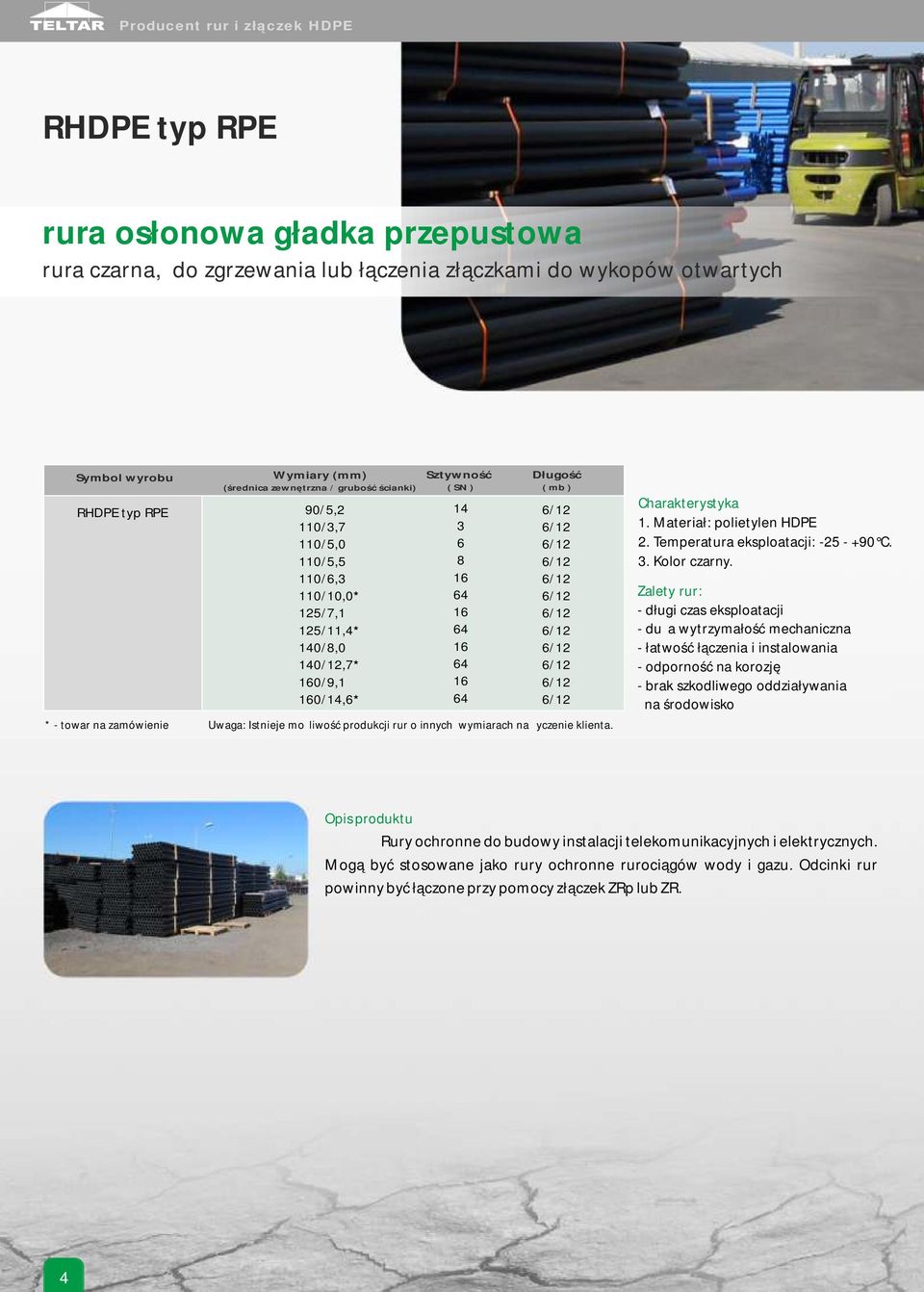

4 RHDPE typ RPE rura osłonowa gładka przepustowa rura czarna, do zgrzewania lub łączenia złączkami do wykopów otwartych RHDPE typ RPE (średnica zewnętrzna / grubość ścianki) 90/5,2 0/,7 0/5,0 0/5,5 0/, 0/0,0* 25/7, 25/,4* 40/,0 40/2,7* 0/9, 0/4,* Sztywność ( SN ) /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 /2 * towar na zamówienie Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta Materiał: polietylen HDPE 2. Temperatura eksploatacji: C.. Kolor czarny. długi czas eksploatacji duża wytrzymałość mechaniczna łatwość łączenia i instalowania odporność na korozję brak szkodliwego oddziaływania na środowisko Rury ochronne do budowy instalacji telekomunikacyjnych i elektrycznych. Mogą być stosowane jako rury ochronne rurociągów wody i gazu. Odcinki rur powinny być łączone przy pomocy złączek ZRp lub ZR. 4

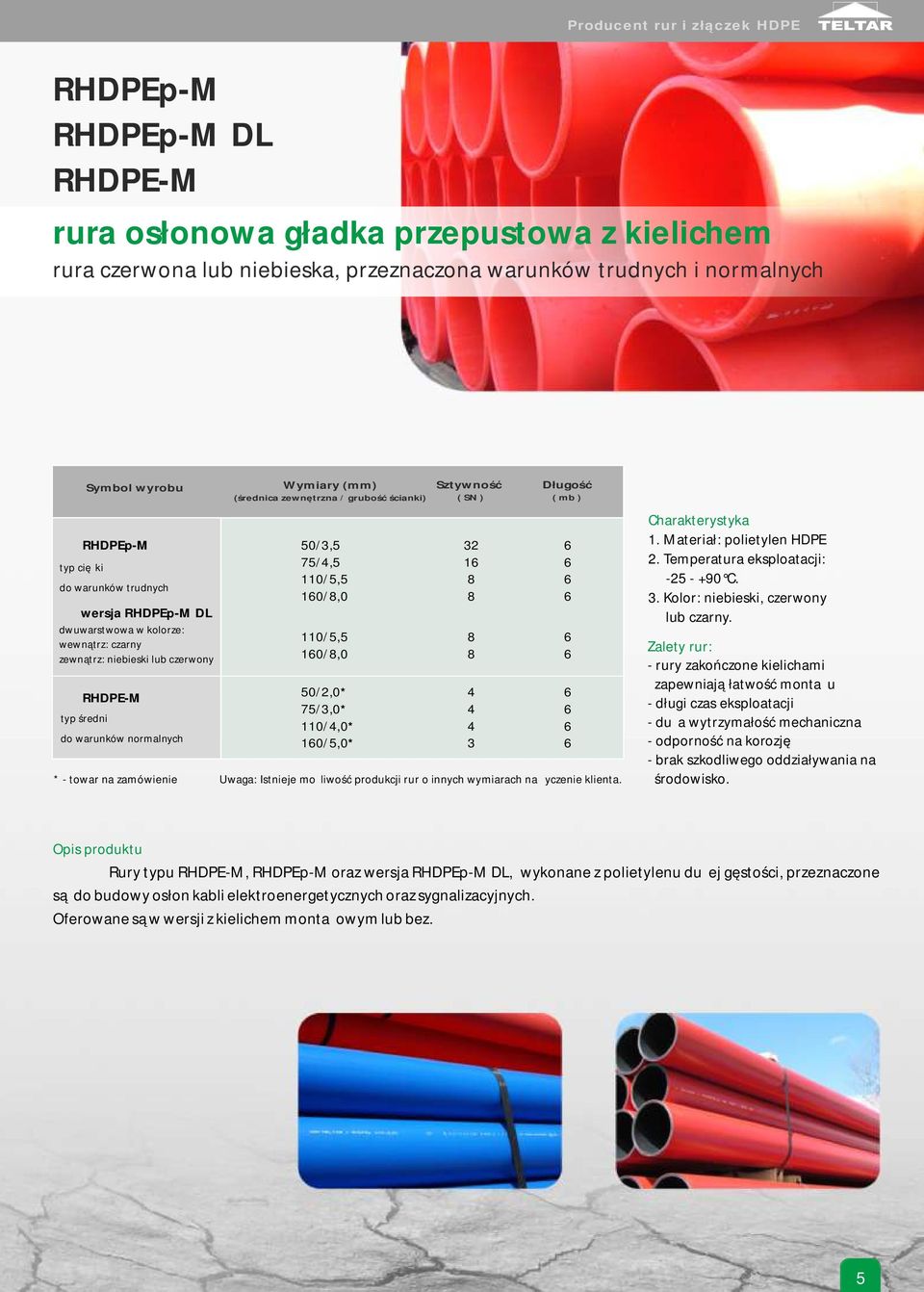

5 RHDPEpM RHDPEpM DL RHDPEM rura osłonowa gładka przepustowa z kielichem rura czerwona lub niebieska, przeznaczona warunków trudnych i normalnych typ ciężki RHDPEpM do warunków trudnych wersja RHDPEpM DL dwuwarstwowa w kolorze: wewnątrz: czarny zewnątrz: niebieski lub czerwony RHDPEM typ średni do warunków normalnych (średnica zewnętrzna / grubość ścianki) 50/,5 75/4,5 0/5,5 0/,0 0/5,5 0/,0 50/2,0* 75/,0* 0/4,0* 0/5,0* Sztywność ( SN ) * towar na zamówienie Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta Materiał: polietylen HDPE 2. Temperatura eksploatacji: C.. Kolor: niebieski, czerwony lub czarny. rury zakończone kielichami zapewniają łatwość montażu długi czas eksploatacji duża wytrzymałość mechaniczna odporność na korozję brak szkodliwego oddziaływania na środowisko. Rury typu RHDPEM, RHDPEpM oraz wersja RHDPEpM DL, wykonane z polietylenu dużej gęstości, przeznaczone są do budowy osłon kabli elektroenergetycznych oraz sygnalizacyjnych. Oferowane są w wersji z kielichem montażowym lub bez. 5

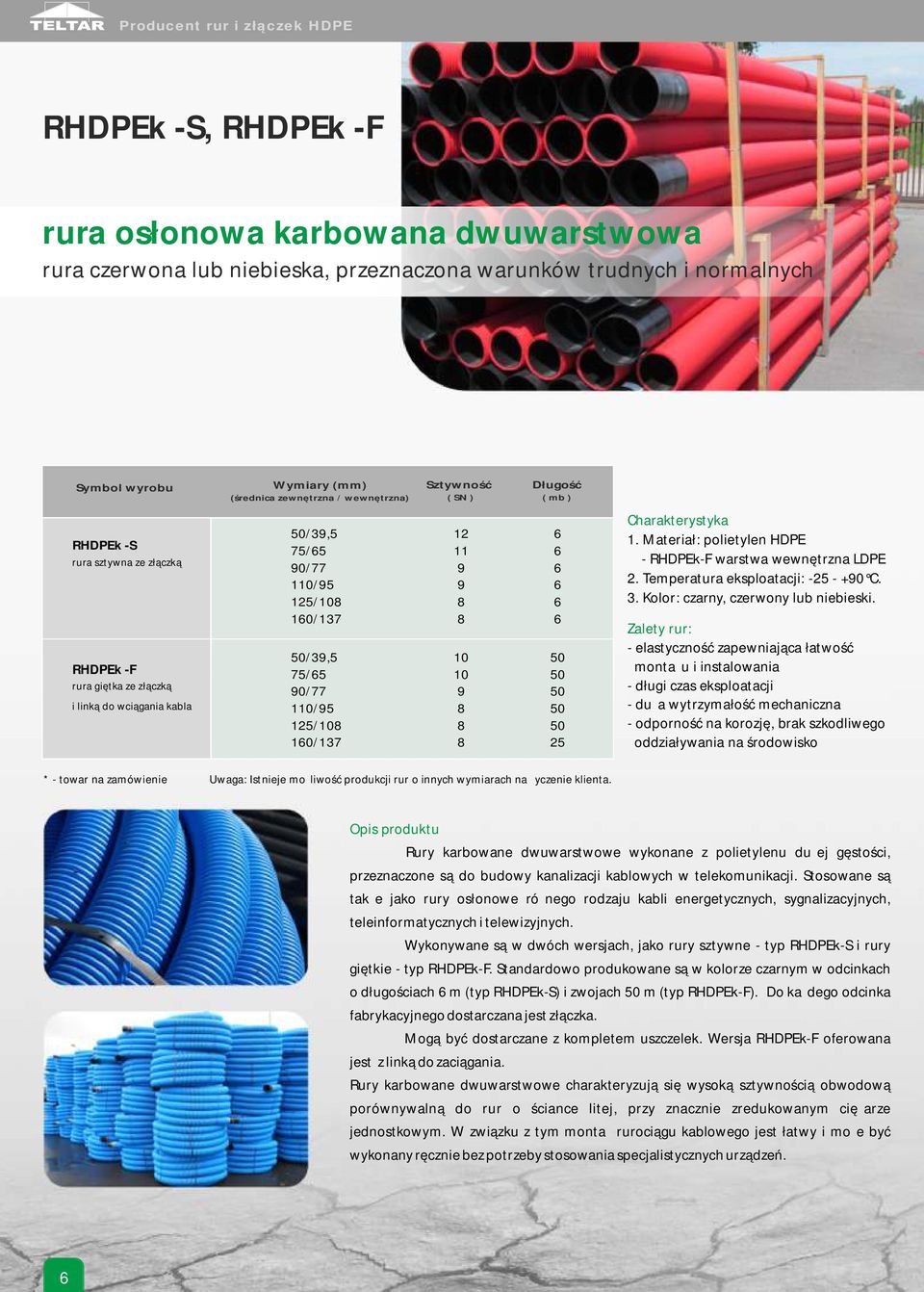

6 RHDPEk S, RHDPEk F rura osłonowa karbowana dwuwarstwowa rura czerwona lub niebieska, przeznaczona warunków trudnych i normalnych (średnica zewnętrzna / wewnętrzna) Sztywność ( SN ) RHDPEk S rura sztywna ze złączką RHDPEk F rura giętka ze złączką i linką do wciągania kabla 50/9,5 75/5 90/77 0/95 25/0 0/7 50/9,5 75/5 90/77 0/95 25/0 0/ Materiał: polietylen HDPE RHDPEkF warstwa wewnętrzna LDPE 2. Temperatura eksploatacji: C.. Kolor: czarny, czerwony lub niebieski. elastyczność zapewniająca łatwość montażu i instalowania długi czas eksploatacji duża wytrzymałość mechaniczna odporność na korozję, brak szkodliwego oddziaływania na środowisko * towar na zamówienie Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta. Rury karbowane dwuwarstwowe wykonane z polietylenu dużej gęstości, przeznaczone są do budowy kanalizacji kablowych w telekomunikacji. Stosowane są także jako rury osłonowe różnego rodzaju kabli energetycznych, sygnalizacyjnych, teleinformatycznych i telewizyjnych. Wykonywane są w dwóch wersjach, jako rury sztywne typ RHDPEkS i rury giętkie typ RHDPEkF. Standardowo produkowane są w kolorze czarnym w odcinkach o długościach m (typ RHDPEkS) i zwojach 50 m (typ RHDPEkF). Do każdego odcinka fabrykacyjnego dostarczana jest złączka. Mogą być dostarczane z kompletem uszczelek. Wersja RHDPEkF oferowana jest z linką do zaciągania. Rury karbowane dwuwarstwowe charakteryzują się wysoką sztywnością obwodową porównywalną do rur o ściance litej, przy znacznie zredukowanym ciężarze jednostkowym. W związku z tym montaż rurociągu kablowego jest łatwy i może być wykonany ręcznie bez potrzeby stosowania specjalistycznych urządzeń.

7 RHDPEt rura osłonowa trudnopalna rura czarna nierozprzestrzeniająca płomienia (średnica zewnętrzna / grubość ścianki) Sztywność ( SN ) RHDPEt 25/2,0 /2,0 /2,9 40/,7 50/4, /5, 75/, 90/,2 0/0,0 25/,4 40/2,7 0/4, /2 /2 /2 /2 /2 * towar na zamówienie Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta.. Materiał: polietylen HDPE z dodatkiem uniepalniacza 2. Temperatura eksploatacji: C.. Kolor czarny. elastyczność zapewniająca łatwość montażu i instalowania długi czas eksploatacji duża wytrzymałość mechaniczna odporność na korozję rury mogą być wyposażone w linkę do wciągania kabli (wytrzymałość na zerwanie 4 kn) Rury wykonane są z polietylenu o dużej gęstości modyfikowanego substancjami obniżającymi palenie. Przeznaczone są do budowy rurociągów kablowych i kanalizacji kablowej w budynkach, tunelach itp.. Stosowane są także jako rury osłonowe różnego rodzaju kabli energetycznych, sygnalizacyjnych, teleinformatycznych i telewizyjnych. Standardowo produkowane są w kolorze czarnym. Wewnętrzna powierzchnia rur jest rowkowana lub gładka. Rury produkowane są także w wersji z wzdłużnymi paskami w uzgodnionym kolorze oraz z zainstalowaną linką do wciągania kabla. 7

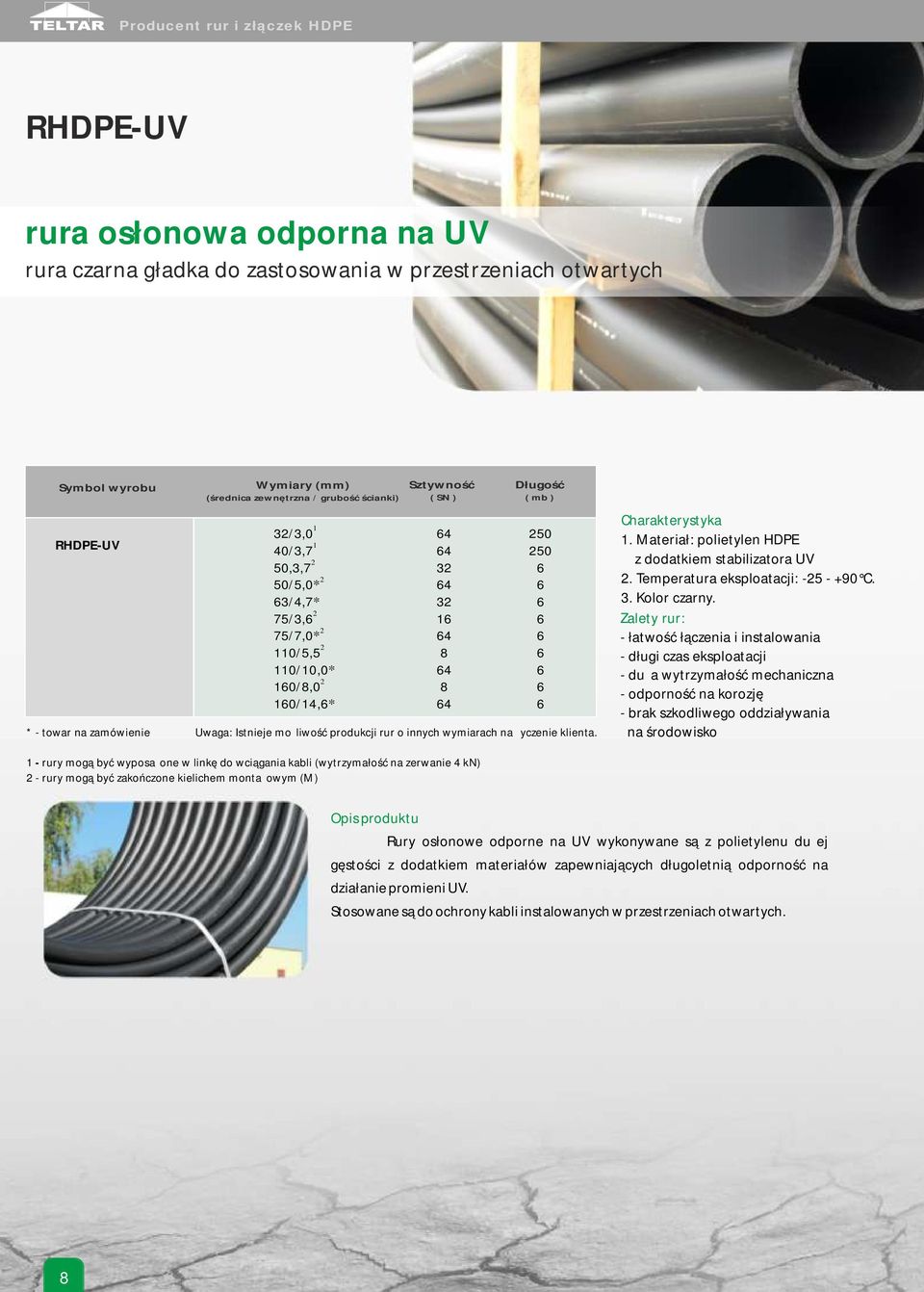

8 RHDPEUV rura osłonowa odporna na UV rura czarna gładka do zastosowania w przestrzeniach otwartych RHDPEUV (średnica zewnętrzna / grubość ścianki) /,0 40/,7 2 50,,7 2 50/5,0* /4,7* 2 75/, 2 75/7,0* 2 0/5,5 0/0,0* 2 0/,0 0/4,* Sztywność ( SN ) * towar na zamówienie Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta.. Materiał: polietylen HDPE z dodatkiem stabilizatora UV 2. Temperatura eksploatacji: C.. Kolor czarny. łatwość łączenia i instalowania długi czas eksploatacji duża wytrzymałość mechaniczna odporność na korozję brak szkodliwego oddziaływania na środowisko rury mogą być wyposażone w linkę do wciągania kabli (wytrzymałość na zerwanie 4 kn) 2 rury mogą być zakończone kielichem montażowym (M) Rury osłonowe odporne na UV wykonywane są z polietylenu dużej gęstości z dodatkiem materiałów zapewniających długoletnią odporność na działanie promieni UV. Stosowane są do ochrony kabli instalowanych w przestrzeniach otwartych.

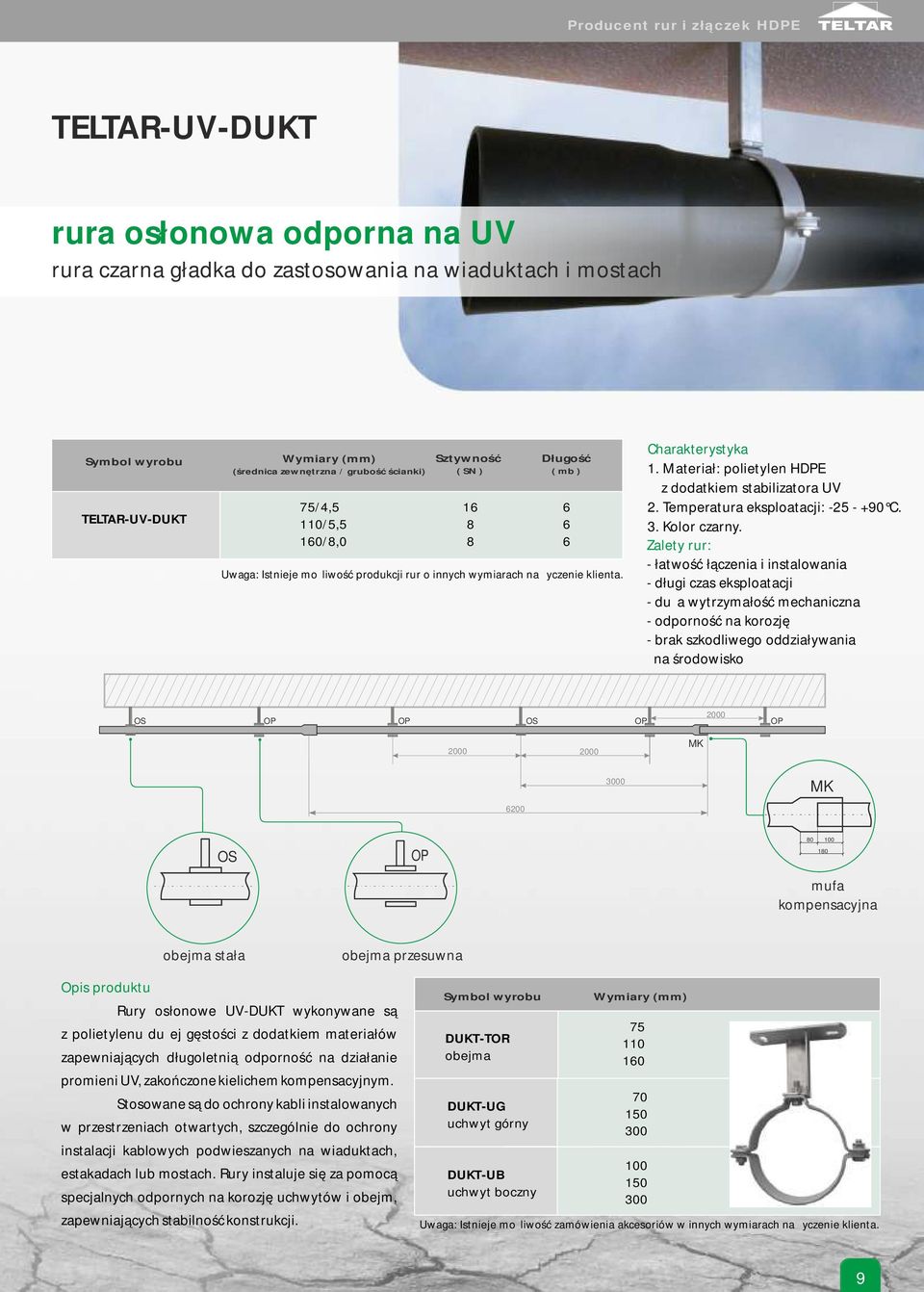

9 TELTARUVDUKT rura osłonowa odporna na UV rura czarna gładka do zastosowania na wiaduktach i mostach TELTARUVDUKT (średnica zewnętrzna / grubość ścianki) 75/4,5 0/5,5 0/,0 Sztywność ( SN ) Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta.. Materiał: polietylen HDPE z dodatkiem stabilizatora UV 2. Temperatura eksploatacji: C.. Kolor czarny. łatwość łączenia i instalowania długi czas eksploatacji duża wytrzymałość mechaniczna odporność na korozję brak szkodliwego oddziaływania na środowisko OS 0 OP OP OS OP OP 0 0 MK 000 MK OS OP mufa kompensacyjna obejma stała obejma przesuwna Rury osłonowe UVDUKT wykonywane są z polietylenu dużej gęstości z dodatkiem materiałów zapewniających długoletnią odporność na działanie promieni UV, zakończone kielichem kompensacyjnym. Stosowane są do ochrony kabli instalowanych w przestrzeniach otwartych, szczególnie do ochrony instalacji kablowych podwieszanych na wiaduktach, estakadach lub mostach. Rury instaluje się za pomocą specjalnych odpornych na korozję uchwytów i obejm, zapewniających stabilność konstrukcji. DUKTTOR obejma DUKTUG uchwyt górny DUKTUB uchwyt boczny Uwaga: Istnieje możliwość zamówienia akcesoriów w innych wymiarach na życzenie klienta. 9

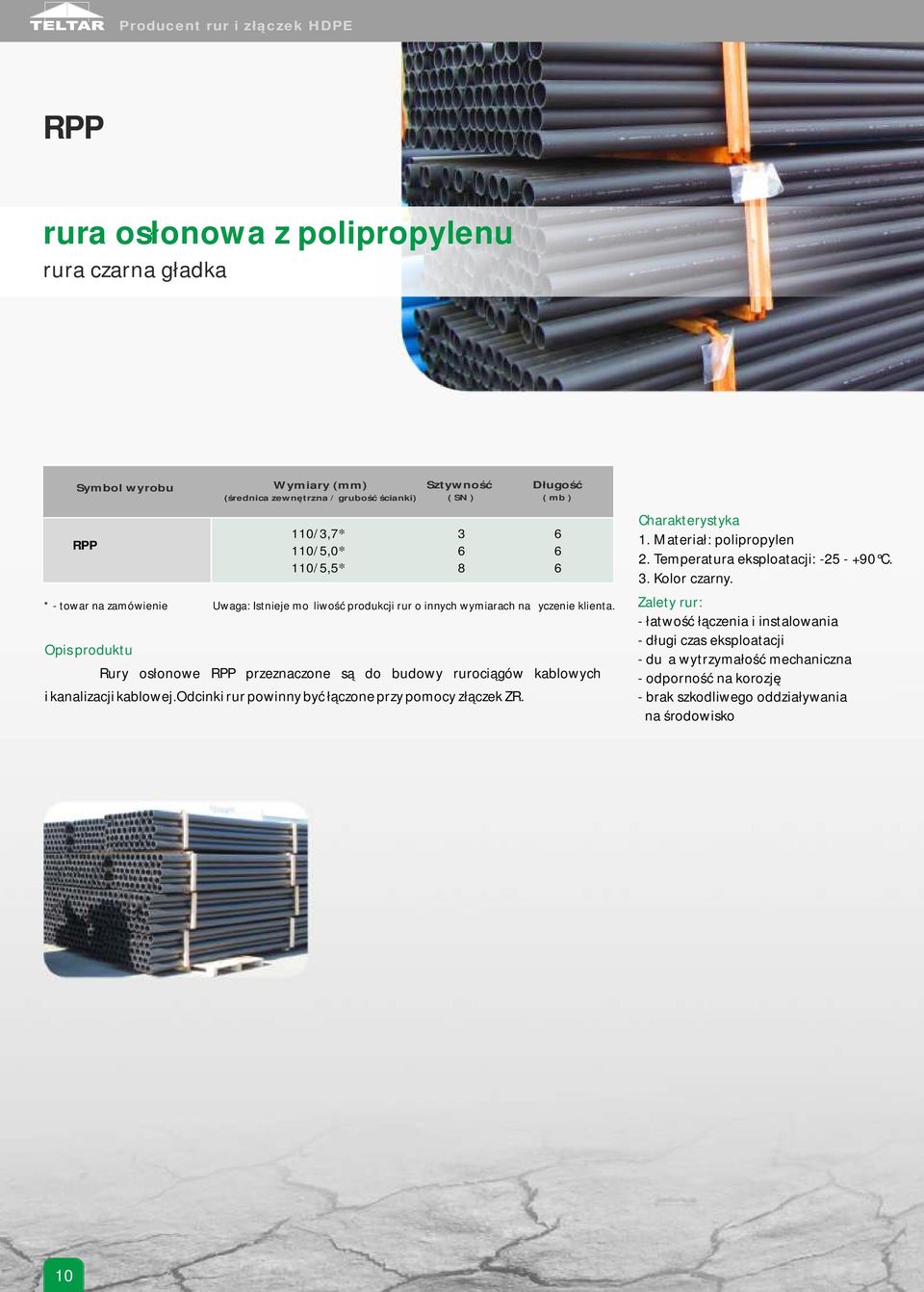

10 RPP rura osłonowa z polipropylenu rura czarna gładka RPP (średnica zewnętrzna / grubość ścianki) 0/,7* 0/5,0* 0/5,5* Sztywność ( SN ) * towar na zamówienie Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta. Rury osłonowe RPP przeznaczone są do budowy rurociągów kablowych i kanalizacji kablowej.odcinki rur powinny być łączone przy pomocy złączek ZR.. Materiał: polipropylen 2. Temperatura eksploatacji: C.. Kolor czarny. łatwość łączenia i instalowania długi czas eksploatacji duża wytrzymałość mechaniczna odporność na korozję brak szkodliwego oddziaływania na środowisko 0

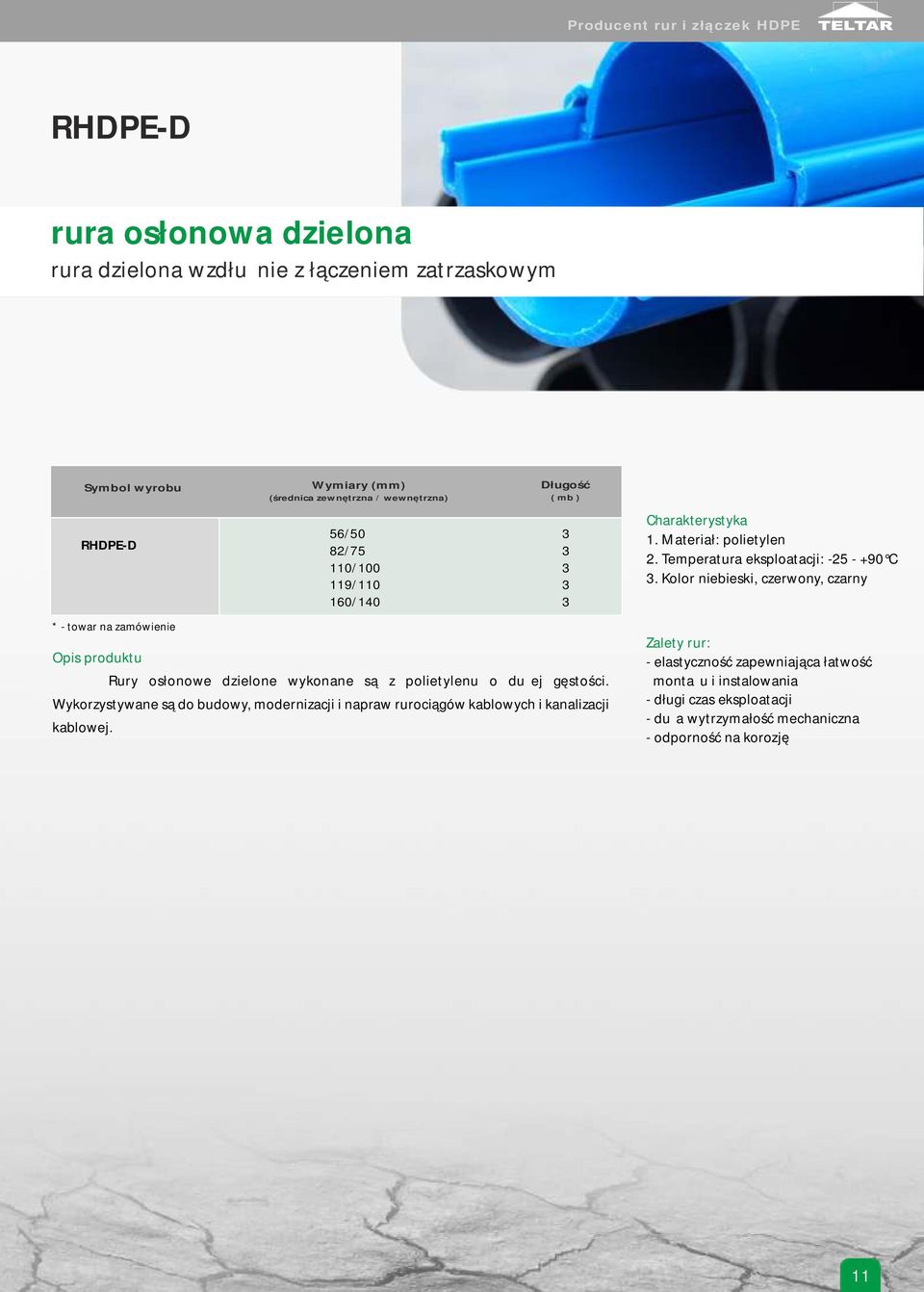

11 RHDPED rura osłonowa dzielona rura dzielona wzdłużnie z łączeniem zatrzaskowym (średnica zewnętrzna / wewnętrzna) RHDPED 5/50 2/75 0/00 9/0 0/40. Materiał: polietylen 2. Temperatura eksploatacji: C. Kolor niebieski, czerwony, czarny * towar na zamówienie Rury osłonowe dzielone wykonane są z polietylenu o dużej gęstości. Wykorzystywane są do budowy, modernizacji i napraw rurociągów kablowych i kanalizacji kablowej. elastyczność zapewniająca łatwość montażu i instalowania długi czas eksploatacji duża wytrzymałość mechaniczna odporność na korozję

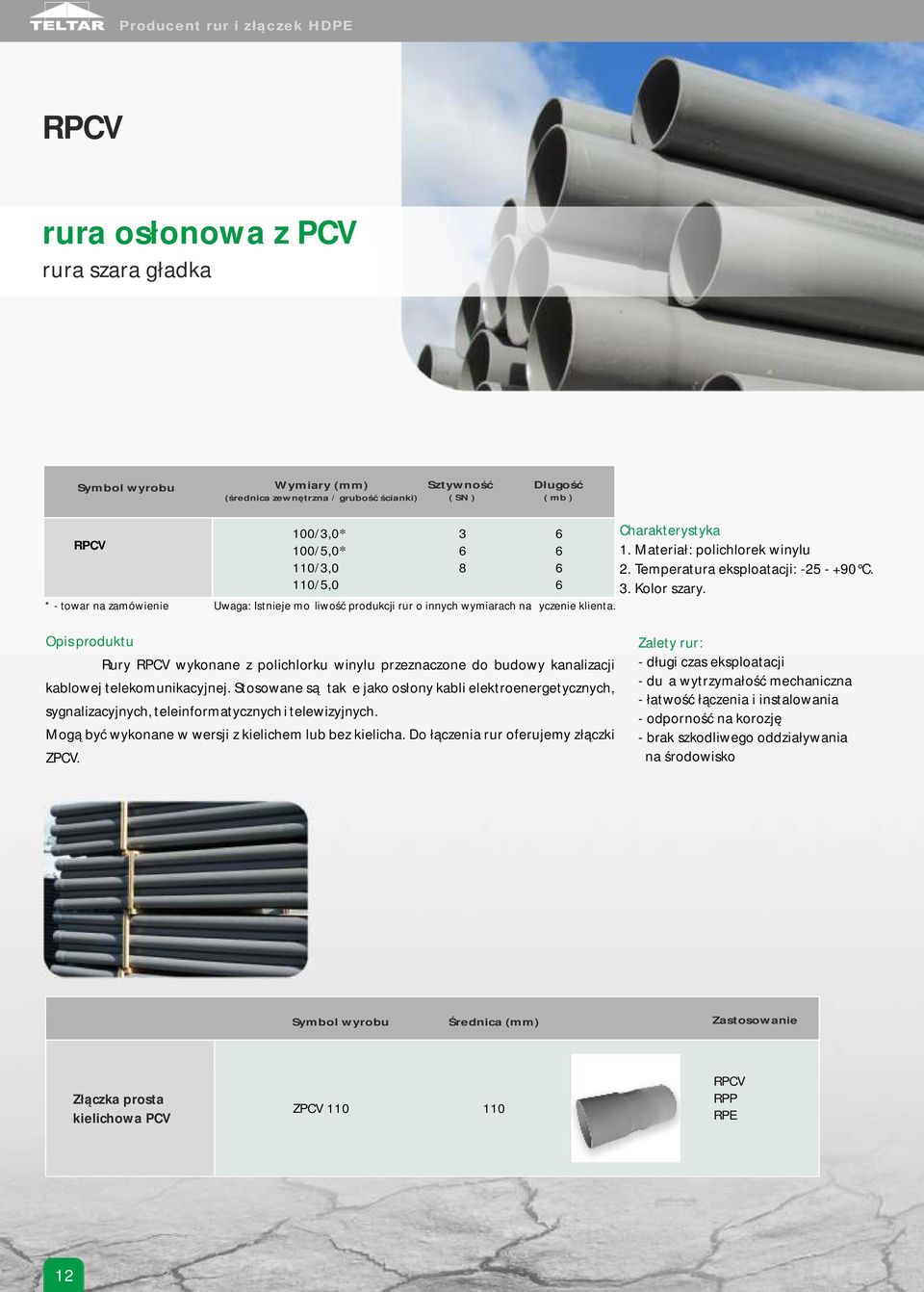

12 RPCV rura osłonowa z PCV rura szara gładka (średnica zewnętrzna / grubość ścianki) Sztywność ( SN ) RPCV 00/,0* 00/5,0* 0/,0 0/5,0 * towar na zamówienie Uwaga: Istnieje możliwość produkcji rur o innych wymiarach na życzenie klienta.. Materiał: polichlorek winylu 2. Temperatura eksploatacji: C.. Kolor szary. Rury RPCV wykonane z polichlorku winylu przeznaczone do budowy kanalizacji kablowej telekomunikacyjnej. Stosowane są także jako osłony kabli elektroenergetycznych, sygnalizacyjnych, teleinformatycznych i telewizyjnych. Mogą być wykonane w wersji z kielichem lub bez kielicha. Do łączenia rur oferujemy złączki ZPCV. długi czas eksploatacji duża wytrzymałość mechaniczna łatwość łączenia i instalowania odporność na korozję brak szkodliwego oddziaływania na środowisko Średnica (mm) Zastosowanie Złączka prosta kielichowa PCV ZPCV 0 0 RPCV RPP RPE 2

13 Akcesoria do rur osłonowych Producent rur i złączek HDPE Średnica (mm) Zastosowanie Złączka piaskoszczelna ZRk 50 ZRk 75 ZRk 90 ZRk 0 ZRk 25 ZRk RHDPEkF RHDPEkS Uszczelka do złączki piaskoszczelnej UR 50 UR 75 UR 90 UR 0 UR 25 UR RHDPEkF RHDPEkS Przekładka dystansowa przekładkę można dzielić na,4,2 otworową RDk 0/ RDk 25/ RDk 0/ RHDPEkF RHDPEkS Złączka prosta kielichowa ZR 0 ZR 25 ZR RPE RHDPEp RPP Zaślepka do rur ZK 40 ZK 50 ZK 75 ZK 90 ZK 0 ZK 25 ZK RPE RHDPEp RPP RHDPEUV RHDPEt Złączka prosta zewnętrzna wzmocniona do przecisków ZRp 0 ZRp 25 ZRp 40 ZRp 0 ZRp 0 ZRp ZRp RPE RHDPEp Łuk sztywny z kielichem i uszczelką o o o o kąty 5, 0, 45, 90 R=000mm LS 75/,0 LS 90/,5 LS 0/4,2 LS 0/, LS 25/,9 LS 0/5,0 LS 0/,2 75 x,0 90 x,5 0 x 4,2 0 x, 25 x,9 0 x 5,0 0 x,2 RPE RHDPEp RPP Przekładka dystansowa przekładkę można dzielić na,4,2 otworową RD 0/ RD 25/ RD 0/ RPE RHDPEp RPP

14 Akcesoria do rur optotelekomunikacyjnych Rozmiar (mm) Złączka skręcana ZRs 25 ZRs ZRs 40 ZRs 50 ZRs ZRs x 25 x 40 x x 50 x 75 x 75 Złączka redukcyjna skręcana ZRs /25 ZRs 40/ ZRs 50/40 ZRs /50 x x 50 x 40 x 50 Zaślepka skręcana ZRz 25 ZRz ZRz 40 ZRz 50 ZRz Zaślepka skręcana z wentylem ZRzw 25 ZRzw ZRzw 40 ZRzw 50 ZRzw Trójnik równoprzelotowy skręcany TRs 25 TRs TRs 40 TRs 50 TRs 25 x 25 x 25 x x 40 x 40 x x 50 x 50 x x 4 Kolanko skręcane KOLs 25 KOLs KOLs 40 KOLs 50 KOLs 25 x 25 x 40 x x 50 x 4

15 Taśmy ostrzegawcze, lokalizacyjne Grubość (mm) Szerokość (mm) (m) Taśma lokalizacyjna z napisem Uwaga kabel telekomunikacyjny TOTkt/0 TOTkt/5 TOTkt/20 TOTkt/ /500 /500 /500 /500 Taśma lokalizacyjna z napisem Uwaga kabel optotelekomunikacyjny TOOpt/0 TOOpt/5 TOOpt/20 TOOpt/ /500 /500 /500 /500 Taśma lokalizacyjna z napisem Uwaga kabel optotelekomunikacyjny z wkładką stalową TOLOpt/0 TOLOpt/5 TOLOpt/20 TOLOpt/ Taśma ostrzegawcza dla energetyki kolor czerwony TOENC/0/20 TOENC/2/20 TOENC//20 TOENC/40/20 0,0 0,2 0, 0,40 Taśma ostrzegawcza dla energetyki kolor niebieski TOENN/0/20 TOENN/2/20 TOENN//20 TOENN/40/20 0,0 0,2 0, 0,40 5

16 Składowanie i przechowywanie Rury produkowane są w odcinkach prostych Rury przechowywane na otwartej przestrzeni przez okres (sztangach) lub w zwojach. Standardowe długości rur prostych dłuższy niż 0 miesięcy wymaga zabezpieczenia wyrobów przed to m i 2m, rury w zwojach od 25m do mb w zależności od wpływem promieniowania ultrafioletowego. typu produktu. Czas przechowywania rur nie powinien przekraczać 2 lat od momentu produkcji do czasu ułożenia rur w ziemi. Wytwarzane odcinki proste są paletowane za pomocą Oznakowanie rur TELTAR jest wykonane w sposób trwały za taśm i listew drewnianych umożliwiających bezpieczne pomocą nadruku termicznego, zapewniając czytelność oznaczenia składowanie. Odcinki proste mogą być składowane luzem na w całym okresie składowania, transportu i instalacji rur. równym podłożu w specjalnych boksach z zastosowaniem podpór bocznych rozstawionych w odstępach nie większych niż Przykładowe oznaczenie zawiera: 2m uniemożliwiających rozsunięcie się rur. nazwa wyrobu Wysokość składowanych rur nie powinna przekraczać nazwę producenta m, lub wysokości 5 palet. średnicę i grubość ścianki Rury w zwojach spinane są taśmą w 4 miejscach, składowane są sztywność obwodową poziomo na paletach na wysokość nie przekraczającą 2m. datę produkcji Rury powinny być składane na powierzchni płaskiej, wolnej od numer aprobaty technicznej kamieni i ostrych przedmiotów. numer i datę wystawienia deklaracji zgodności Rury o różnych średnicach powinny być składane oddzielnie, a gdy to nie jest możliwe, rury o większych średnicach i grubszych ściankach umieszcza się na spodzie. Sposób składowania rur z kielichami nie może powodować nacisku na kielichy rur powodując ich deformację. Kielichy rur powinny być wysunięte tak, aby końce rur w wyższej warstwie nie spoczywały na kielichach warstwy niższej. Warstwy rur należy układać naprzemiennie.

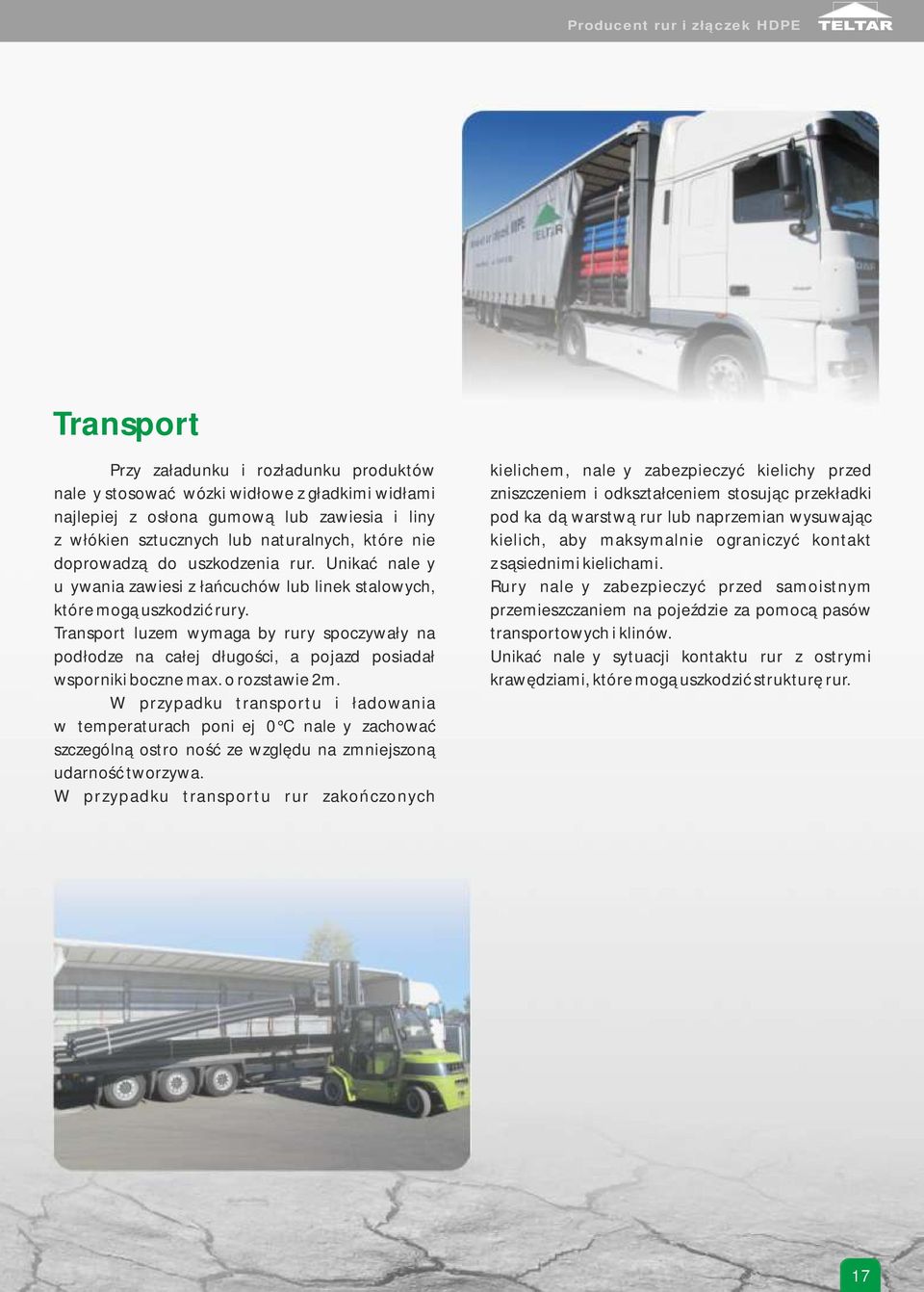

17 Transport Przy załadunku i rozładunku produktów należy stosować wózki widłowe z gładkimi widłami najlepiej z osłona gumową lub zawiesia i liny z włókien sztucznych lub naturalnych, które nie doprowadzą do uszkodzenia rur. Unikać należy używania zawiesi z łańcuchów lub linek stalowych, które mogą uszkodzić rury. Transport luzem wymaga by rury spoczywały na podłodze na całej długości, a pojazd posiadał wsporniki boczne max. o rozstawie 2m. W przypadku transportu i ładowania w temperaturach poniżej 0 C należy zachować szczególną ostrożność ze względu na zmniejszoną udarność tworzywa. W przypadku transportu rur zakończonych kielichem, należy zabezpieczyć kielichy przed zniszczeniem i odkształceniem stosując przekładki p od każdą war st wą rur lub naprzemian wysuwając kielich, aby maksymalnie ograniczyć kontakt z sąsiednimi kielichami. Rury należy zabezpieczyć przed samoistnym przemieszczaniem na pojeździe za pomocą pasów transportowych i klinów. Unikać należy sytuacji kontaktu rur z ostrymi krawędziami, które mogą uszkodzić strukturę rur. 7

18 Zgrzewanie odcinków rur Zgrzewanie czołowe rur przy pomocy zgrzewarki z płytą grzewczą. Zasada zgrzewania czołowego. przygotowanie sprzętu Zgrzewanie czołowe polega na ogrzaniu i uplastycznieniu czołowych powierzchni łączonych elementów poprzez ich zetknięcie z płytą grzewczą ogrzaną do wymaganej temperatury, a następnie po odsunięciu od płyty wzajemnym połączeniu z sobą przy odpowiedniej sile docisku zapewniającą właściwą wypływkę (rys.). Zgrzewanie czołowe nie może być wykonywane w temperaturze o otoczenia poniżej 0 C, temperatury otoczenia. jak również w czasie mgły niezależnie od W przypadku niekorzystnych warunków atmosferycznych (wiatr, opady, niska temperatura) miejsce zgrzewania powinno być chronione namiotem. Chłodzenie tak wykonanego połączenia musi odbywać się w sposób naturalny. Niedopuszczalne jest jego przyspieszanie przez np. polewanie wodą, wentylowanie. Ten rodzaj zgrzewania stosowany jest do łączenia rur o średnicach > mm. zamocowanie elementów w uchwytach i centrowanie skrawanie powierzchni czołowych czyszczenie centrowanie wstawienie płyty grzewczej 2. Przygotowanie elementów do zgrzewania Rury polietylenowe szczególnie te dostarczane w zwojach po rozwinięciu charakteryzują się owalizacją przekroju poprzecznego. Z tego względu końcówki zgrzewanych rur należy doprowadzić do przekroju kołowego. Realizowane jest w specjalnych uchwytach zaciskowych. Pamiętać należy aby końcówki rur przed zlikwidowaniem owalizacji przylegały do siebie odpowiednimi osiami elipsy. wyrównywanie przy docisku nagrzewanie przy minimalnym docisku usunięcie płyty grzewczej Końcówki elementów przeznaczonych do zgrzewania czołowego nie mogą być zanieczyszczone lub uszkodzone mechanicznie. Powinny być umieszczone w zgrzewarce współosiowo, z zapewnieniem możliwości wzdłużnego przemieszczania jednego z elementów. Bezpośrednio przed zgrzewaniem końcówki rur powinny być obcięte celem usunięcia utlenionej warstwy. zgrzewanie chłodzenie. Procedura zgrzewania czołowego Czynności realizowane podczas cyklu zgrzewania przedstawia schemat blokowy ( rys.). kontrola jakości Rysunek. Schemat blokowy procesu zgrzewania czołowego.

19 Po upływie czasu nagrzewania następuje krytyczny moment całego procesu zgrzewania tj. usunięcie płyty grzewczej i dociśnięcie do siebie uplastycznionych końców rur. Konstrukcja urządzenia powinna umożliwić szybkie usunięcie płyty grzewczej i połączenie elementów w czasie ( 0,0 d) [s], ale nie dłuższym niż s dla średnic mm. o Zalecamy wykonywanie zgrzewów przy temperaturze płyty grzewczej: 20 C. Wartość ciśnienia na powierzchniach łączonych w poszczególnych etapach cyklu zgrzewania ilustruje rysunek 2. 2 [N/mm ] P 0,5 0,02 t t t 2 t t 4 t 5 t Rysunek 2. Cykl zgrzewania czołowego t czas utrzymania elementów w kontakcie z płytą grzewczą, aż do uzyskania wymaganej wypływki (~ 0s/mm grubości ścianki) t 2 czas dogrzewania (t 2~0d/2 ~ 0) [s] t czas na usunięcie płyty grzewczej i połączenie zgrzewanych elementów (t =0,0d) [s] t 4 czas doprowadzenia do wymaganego ciśnienia fuzji (maks. s) t 5 czas łączenia elementów pod dociskiem (t 5 0 min) t czas chłodzenia bez docisku (t,5 *grubość ścianki [min], maksimum 20min) p ciśnienie w fazie t2 p2 ciśnienie w fazie t i t5 Parametr Położenie zagłębienia, A Przesunięcie ścianek łączonych elementów, V Szerokość wypływki, B Wartość powyżej zewnętrznych powierzchni łączonych elementów 0% g (0,,0) g A B V Minimalna szerokość wypływki, B min 0,9 Bśr Maksymalna szerokość wypływki, B max Różnica szerokości wałeczków wypływki, DS=S maxs min nie powinna przekraczać: przy zgrzewaniu rury z rurą przy zgrzewaniu rury z kształtką przy zgrzewaniu kształtki z kształtką, B śr 0, B 0,2 B 0,2 B B max B min S min S max B Rysunek. Kryteria kontroli połączeń zgrzewanych. Parametry zgrzewania dla rur polietylenowych przedstawiają tabele 0,, 2,, które odnajdziecie Państwo na naszej stronie internetowej: 9

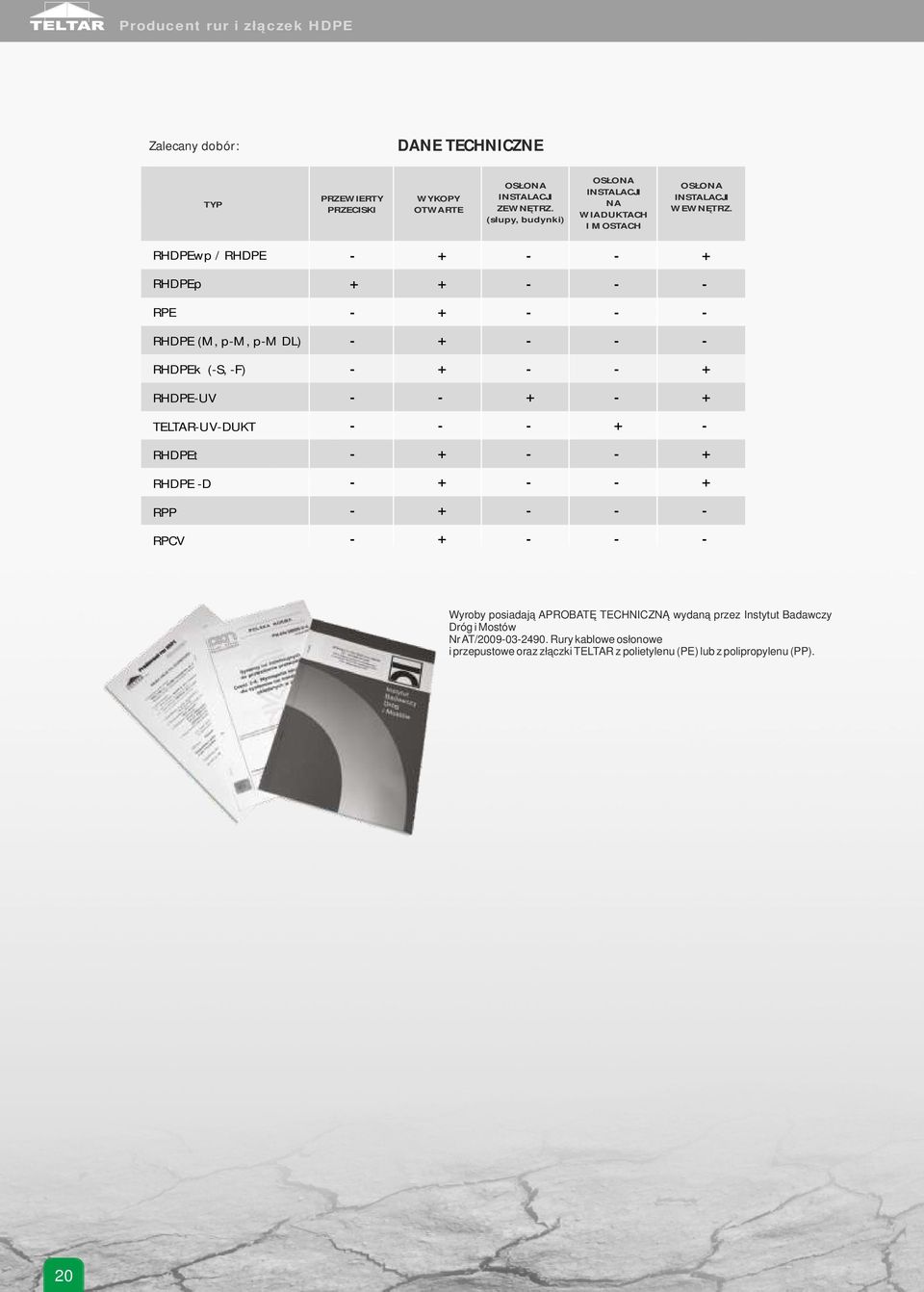

20 Zalecany dobór: DANE TECHNICZNE TYP PRZEWIERTY PRZECISKI WYKOPY OTWARTE OSŁONA INSTALACJI ZEWNĘTRZ. (słupy, budynki) OSŁONA INSTALACJI NA WIADUKTACH I MOSTACH OSŁONA INSTALACJI WEWNĘTRZ. RHDPEwp / RHDPE RHDPEp RPE RHDPE (M, pm, pm DL) RHDPEk (S, F) RHDPEUV TELTARUVDUKT RHDPEt RHDPE D RPP RPCV Wyroby posiadają APROBATĘ TECHNICZNĄ wydaną przez Instytut Badawczy Dróg i Mostów Nr AT/ Rury kablowe osłonowe i przepustowe oraz złączki TELTAR z polietylenu (PE) lub z polipropylenu (PP). 20
