1 EPIC O XX1 XX1 Wrzesień 2013 Rury osłonowe Katalog wyrobów Zagadnienia techniczne DO KABLI ELEKTROENERGETYCZNYCH, TELEKOMUNIKACYJNYCH I TELEWIZYJNYCH Ochrona kabli dla wymagających

2 Rury osłonowe do układania Spis w treści ziemi Spis treści Rury osłonowe do układania w ziemi Rury osłonowe A 4 Kolanka KF, KN 5 Rury osłonowe SRS 6 Kolanka EURO-X 7 Kolanka KFS, KNS 8 Rury osłonowe SRS-X 9 Rury osłonowe SRS-G (RHDPEp) 10 Rury osłonowe SRS-GX 11 Rury osłonowe OPTO (RHDPE) 12 Mikrorury 13 Rury osłonowe FP 13 Rury osłonowe DVK 14 Kolanka DKF, DKN 15 Rury osłonowe DVK-T 16 Kolanka DKF-T, DKN-T 17 Rury osłonowe DVR 18 Rury osłonowe KR 19 Rury osłonowe A PS 20 Rury osłonowe KKHR 21 Rury osłonowe na przestrzenie otwarte Rury osłonowe BE 22 Rury osłonowe UV-X 23 Rury osłonowe SV 24 Rury osłonowe SVA 25 Kolanka EURO-X 26 Rury osłonowe VA 27 Osprzęt Kolanka FA 28 Kolanka FU 28 Kolanka KF PS 29 Odgałęźniki Y PS 29 Odgałęźniki Y 30 Dzielone trójniki PDC 30 Zasobniki ZZA 31 Zasobniki ZSZZ 32 Złączki M 33 Złączki MT 33 Uszczelki U 34 Narzędzie KKHRG 34 Złączki EBM 35 Złączki IM 35 Złączki MO 36 Złączki R 36 System uszczelnień GABO 37 Pokrywy E 37 Pokrywy TE 38 Kapturki ET 38 Elementy mocujące 39 Taśmy dla energetyki i telekomunikacji 41 Zagadnienia techniczne Zastosowanie, Kolorystyka, Materiał 44 Deformacja rury 45 Klasyfikacja rur wg Odporność na ściskanie 47 Wytyczne układania rur w gruncie 48 Zakres warunków stosowania rur osłonowych AROT POLSKA wg Aprobaty Technicznej IBDiM nr AT/ /1 Sztywność obwodowa 50 Montaż rur na przestrzeniach otwartych 51 Kolano EURO-X - zastosowania praktyczne 52 Kolanko FA - zastosowania praktyczne 53 Kolanko FU - zastosowania praktyczne 54 Minimalne promienie gięcia rur 55 Łączenie elementów systemu 56 System rur naprawczych GABOCOM 57 Rury nierozprzestrzeniające płomienia 58 Dobór rury osłonowej 58 Tarcie 59 Składowanie 60 Transport 60 Literatura 61 Normy 61 Opracowania 62 Certyfikaty i świadectwa 63 2 TELEFON FAX office@arot.com.pl

3 Rury Wstęposłonowe do układania w ziemi Szanowni Państwo Firma AROT POLSKA powstała 1 kwietnia 1995 roku. W styczniu 2001 roku spółka AROT POLSKA została członkiem międzynarodowego koncernu WAVIN, który jest niekwestionowanym europejskim liderem na rynku systemów instalacyjnych z tworzyw sztucznych. Koncern zatrudnia ponad 4700 pracowników w ponad 30 zakładach produkcyjnych na terenie całej Europy. Rury osłonowe do kabli marki AROT po raz pierwszy pojawiły się na polskim rynku w 1993 roku. Wśród specjalistów, projektantów i wykonawców natychmiast zyskały one opinię rewolucyjnych oraz pożądanych rozwiązań w dziedzinie ochrony kabli. Jako pierwsi w Polsce rozpoczęliśmy produkcję karbowanych rur osłonowych, a następnie kompletnego systemu do ochrony kabli. Karbowane rury osłonowe stały się standardem zarówno w branży elektro-energetycznej jak i telekomunikacyjnej. Ze względu na łatwość montażu oraz funkcjonalność produkty te stały się powszechnie stosowane i zyskały miano rur typu AROT. Wsparcie koncernu WAVIN oraz wymiana doświadczeń i technologii pozwoliła nam na dalsze wzmocnienie naszej pozycji na rynku rur osłonowych do kabli w Polsce oraz wejście na rynki zagraniczne. Praca zespołu profesjonalistów połączona z wieloletnim doświadczeniem oraz zautomatyzowany proces produkcyjny i wdrożony system jakości ISO 9001 pozwoliły stworzyć wyroby o wyjątkowo dobrych parametrach technicznych, charakteryzujące się wysoką i powtarzalną jakością. Dzięki temu rury naszej produkcji spełniają wysokie wymagania techniczne i testy wytrzymałościowe. Mając na uwadze dobro Klientów, którzy oczekując najwyższej jakości, zdecydowali się na wyroby AROT POLSKA, prosimy o zwracanie szczególnej uwagi na markę producenta rur, zarówno w zaleceniach projektowych, przy ich zakupie, jak i stosowaniu. Oryginalne rury osłonowe marki AROT dają bowiem gwarancję najwyższej jakości. Z poważaniem zespół AROT POLSKA Sp. z o.o. Rury o najwyższych parametrach Niniejszy katalog składa się z dwóch części: produktowej oraz technicznej. W części produktowej prezentujemy kompletny system rur osłonowych do kabli elektroenergetycznych, telekomunikacyjnych i telewizyjnych, układanych pod ziemią oraz na przestrzeniach otwartych. Zamieściliśmy tu również pełen asortyment akcesoriów ułatwiających prace przy układaniu i zaciąganiu kabli. Część techniczna katalogu to szczegółowy opis wymagań technicznych dotyczących stosowania, montażu, składowania oraz transportu rur osłonowych znajdujących się w naszej ofercie. Zaawansowana technologia oraz wysoka jakość decydują o tym, że nasze produkty wyznaczają nowe standardy w zakresie ochrony kabli. Rury Spis treści osłonowe / Wstęp do układania w ziemi 3

4 Rury osłonowe do układania w ziemi Rury osłonowe A Do ochrony kabli w normalnych warunkach terenowych Przeznaczone do przecisków, przy małych obciążeniach zewnętrznych Gładkościenne Ze złączką kielichową Długość - 6 metrów D Z1 D Z2 e L 1 L Zestaw [m] A ,0 70 6,0 900 A ,0 80 6,0 504 A , ,0 240 A , ,0 180 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] A 50 L250 5,0 A 75 N250 5,0 A 110 N250 4,0 A 160 N250 4,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 4 TELEFON FAX office@arot.com.pl

5 Rury osłonowe do układania w ziemi Kolanka KF, KN Kolanka dla normalnych warunków terenowych Gładkościenne Ze złączką kielichową Produkowane metodą formowania rotacyjnego do układania w ziemi Dla rur typu A Dostępne kolory: czerwony Kąt 45 D Z1 D Z2 e min R L 1 L 2 KF 50/ , na przestrzenie otwarte KF , KF , KF , KF , Kąt 90 D Z1 D Z2 e min R L 1 L 2 KN 50/ , KN , KN , KN , KN , zagadnienia techniczne osprzęt, elementy mocujące taśmy 1rok GWARANCJI Rury osłonowe do układania w ziemi 5

6 Rury osłonowe do układania w ziemi Rury osłonowe SRS Używane przy układaniu kabli w trudnych warunkach terenowych, przy maksymalnych obciążeniach transportowych Do układania w wykopach Gładkościenne Ze złączką kielichową Długość - 6 metrów D Z1 D Z2 e L 1 L Zestaw [m] [m] SRS ,5 70 6,0 900 SRS ,5 80 6,0 504 SRS , ,0 240 SRS , ,0 180 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] SRS 50 N750 25,0 SRS 75 N750 16,0 SRS 110 N450 10,0 SRS 160 N750 10,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 6 TELEFON FAX office@arot.com.pl

7 Rury osłonowe do układania w ziemi Kolanka EURO-X Elastyczne kolana modułowe Maksymalny kąt 90 stopni Dostarczane także w długościach niestandardowych dla innych kątów Odporne na promieniowanie UV Możliwość zmiany długości poprzez dopięcie lub odpięcie modułów Dostępne kolory: czarny do układania w ziemi D Z1 D Z2 L 1 L 2 R L* EURO-X EURO-X EURO-X EURO-X EURO-X EURO-X EURO-X *) Długość wyprostowanego kolana na przestrzenie otwarte osprzęt, elementy mocujące Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] EURO-X 110 N450 9,0 zagadnienia techniczne taśmy 1rok GWARANCJI Rury osłonowe do układania w ziemi 7

8 Rury osłonowe do układania w ziemi Kolanka KFS, KNS Kolanka dla trudnych warunków terenowych Gładkościenne Ze złączką kielichową Produkowane metodą formowania rotacyjnego Dla rur typu SRS, SRS-G, BE, SV, VA Dostępne kolory: czarny Kąt 45 D Z1 D Z2 e min R L 1 L 2 KFS 50/ , KFS , KFS , KFS , KFS , Kąt 90 D Z1 D Z2 e min R L 1 L 2 KNS , KNS 50/ , KNS , KNS , KNS , KNS , rok GWARANCJI 8 TELEFON FAX office@arot.com.pl

9 Rury osłonowe do układania w ziemi Rury osłonowe SRS-X Używane przy układaniu kabli w trudnych warunkach terenowych, przy maksymalnych obciążeniach transportowych Gładkościenne Ze złączką kielichową Budowa trójwarstwowa Do układania w wykopach Długość - 6 metrów D Z1 D Z2 e L 1 L Zestaw SRS-X , ,0 240 SRS-X , ,0 180 [m] do układania w ziemi na przestrzenie otwarte Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] SRS-X 110 N450 10,0 SRS-X 160 N750 10,0 osprzęt, elementy mocujące zagadnienia techniczne taśmy 6m 3lata GWARANCJI dostarczane w odcinkach długość Rury osłonowe do układania w ziemi 9

10 Rury osłonowe do układania w ziemi Rury osłonowe SRS-G (RHDPEp) Do przecisków i przewiertów Używane przy układaniu kabli w trudnych warunkach terenowych, przy maksymalnych obciążeniach transportowych Przeznaczone do przecisków i przewiertów Gładkościenne, produkowane bez złączki kielichowej, łączone metodą zgrzewania. Długość - 12 metrów D Z e L Zestaw SRS-G 110/6, ,3 12,0 480 SRS-G 110/10, ,0 12,0 480 SRS-G 125/7, ,1 12,0 360 SRS-G 125/11, ,4 12,0 360 SRS-G 140/8, ,0 12,0 288 SRS-G 160/9, ,1 12,0 360 SRS-G 160/14, ,5 12,0 360 SRS-G 200/11,4* ,4 12,0 168 SRS-G 200/18,2* ,2 12,0 168 SRS-G 225/12,8* ,8 12,0 168 SRS-G 225/20,5* ,5 12,0 168 SRS-G 250/14,2* ,2 12,0 132 SRS-G 250/22,7* ,7 12,0 132 [m] Odporność na ściskanie wg PN-EN [kn/m 2 ] Sztywność obwodowa SN wg PN-EN ISO-9969:2008 SRS-G 110/6,3 N750 14,0 SRS-G 110/10,0 N750 64,0 SRS-G 125/7,1 N750 14,0 SRS-G 125/11,4 N750 64,0 SRS-G 140/8,0 N750 14,0 SRS-G 160/9,1 N750 14,0 SRS-G 160/14,6 N750 64,0 SRS-G 200/11,4* N750 14,0 SRS-G 200/18,2* N750 64,0 SRS-G 225/12,8* N750 14,0 SRS-G 225/20,5* N750 64,0 SRS-G 250/14,2* N750 14,0 SRS-G 250/22,7* N750 64,0 *) rury nie znajdują się w ofercie podstawowej produkowane na specjalne zlecenia (nie magazynowane) 12m 5lat GWARANCJI dostarczane w odcinkach długość 10 TELEFON FAX office@arot.com.pl

11 Rury osłonowe do układania w ziemi Rury osłonowe SRS-GX Do ochrony kabli w trudnych warunkach terenowych, przy maksymalnych obciążeniach transportowych Przeznaczone do układania w wykopach Gładkościenne do układania w ziemi Łączone za pomocą złączek Produkowane w odcinkach 6m Nie są przeznaczone do wykonywania przewiertów Kolor podstawowy: czarny Produkowane zgodnie z normą PN-EN D Z e Średnica wew. L [m] Zestaw SRS-GX 110/6, ,3 97,4 6,0 240 SRS-GX 110/10, ,0 90,0 6,0 240 SRS-GX 160/9, ,1 141,8 6,0 180 SRS-GX 160/14, ,6 130,8 6,0 180 na przestrzenie otwarte osprzęt, elementy mocujące Odporność na ściskanie wg PN-EN [kn/m 2 ] Sztywność obwodowa SN wg PN-EN ISO-9969:2008 SRS-GX 110/6,3 N750 14,0 SRS-GX 110/10,0 N750 64,0 taśmy SRS-GX 160/9,1 N750 14,0 SRS-GX 160/14,6 N750 64,0 zagadnienia techniczne 6m 3lata GWARANCJI dostarczane w odcinkach długość Rury osłonowe do układania w ziemi 11

12 Rury osłonowe do układania w ziemi Rury osłonowe OPTO (RHDPE) Do ochrony kabli światłowodowych Do budowy telekomunikacyjnej kanalizacji wtórnej i rurociągów kablowych Produkowane standardowo w kolorze czarnym z różnobarwnymi paskami na powierzchni zewnętrznej Posiadają żebra poślizgowe ułatwiające zaciąganie kabla Dostarczane w kręgach o długości 250 metrów Na indywidualne zamówienie istnieje możliwość wykonania rur w innym kolorze lub wyposażonych w pilota D Z e L Zestaw [m] OPTO 32/ ,0 2, OPTO ,0 2, OPTO ,0 3, OPTO ,0 4, Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] OPTO 32/2 L450 16,0 OPTO 32 N750 50,0 OPTO 40 N750 64,0 OPTO 50 N750 64,0 dostarczane w kręgach 250m długość 5lat GWARANCJI 12 TELEFON FAX office@arot.com.pl

13 Rury osłonowe do układania w ziemi Mikrorury Do budowy sieci telekomunikacyjnej Do budowy telekomunikacyjnej kanalizacji dla nowej generacji mikrokabli światłowodowych Umożliwiają zwielokrotnianie istniejących rurociągów kablowych Posiadają warstwę poślizgową ułatwiającą zaciąganie kabla Bardzo niski współczynnik tarcia pozwala optymalnie dobrać średnicę mikrorury do odpowiedniego kabla Produkowane w różnych kolorach Mogą być prefabrykowane w wiązki Dostarczane w kręgach Więcej informacji w osobnym opracowaniu Ø zewn. Grubość ścian NOVOMICRO ,50 NOVOMICRO ,60 NOVOMICRO ,75 NOVOMICRO ,00 NOVOMICRO ,20 NOVOMICRO ,50 do układania w ziemi na przestrzenie otwarte osprzęt, elementy mocujące dostarczane w kręgach Rury osłonowe FP taśmy Rury osłonowe nierozprzestrzeniające płomienia Różne typy rur osłonowych mogą być wykonane w wersji nierozprzestrzeniającej płomienia Stosowane na mostach i wiaduktach, na przyłącza do budynków Produkowane na specjalne zamówienie Parametry zgodne z PN EN , dla rur o grubości ścianki nie większej od 6,5 mm Oznaczane poprzez dodanie na końcu symbolu liter FP, np. SRS 75 FP zagadnienia techniczne 5lat GWARANCJI Rury osłonowe do układania w ziemi 13

14 Rury osłonowe do układania w ziemi Rury osłonowe DVK Dwuścienne, karbowane rury do ochrony kabli Posiadają karbowaną ściankę zewnętrzną i gładką ściankę wewnętrzną Wysoka sztywność obwodowa Stosowane tylko w wykopach otwartych Używane jako przepusty pod drogami, ulicami i torowiskami Dostarczane ze złączką typu M Dostępne kolory: niebieski, czerwony Na indywidualne zamówienie istnieje możliwość wykonania rur w innym kolorze Długość - 6 metrów D Z D W L Zestaw DVK ,0 720 [m] DVK ,0 504 DVK ,0 300 DVK ,0 324 DVK ,0 144 DVK ,0 138 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] DVK 50 L450 13,0 DVK 75 N450 11,0 DVK 110 N450 9,0 DVK 125 N450 9,0 DVK 160 N450 8,0 DVK 232 N750 8,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 14 TELEFON FAX office@arot.com.pl

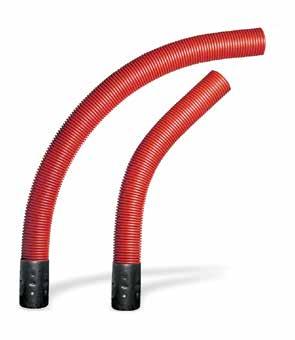

15 Rury osłonowe do układania w ziemi Kolanka DKF, DKN Kolanka dwuścienne Dostarczane ze złączką typu M Promień mm Dla rur typu DVK do układania w ziemi Kąt 45 D Z D W R DKF DKF DKF na przestrzenie otwarte DKF DKF DKF Kąt 90 D Z D W R DKN DKN DKN DKN DKN DKN zagadnienia techniczne osprzęt, elementy mocujące taśmy 1rok GWARANCJI Rury osłonowe do układania w ziemi 15

16 Rury osłonowe do układania w ziemi Rury osłonowe DVK-T Dwuścienne, karbowane rury do ochrony kabli, ze złączką wodoszczelną Wykonane i stosowane w taki sam sposób jak rury DVK, lecz posiadające połączenia wodoszczelne Dostarczane ze złączką wodoszczelną typu MT Długość - 6 metrów D Z D W L Zestaw [m] DVK 50T ,0 720 DVK 75T ,0 504 DVK 110T ,0 300 DVK 125T ,0 324 DVK 160T ,0 144 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] DVK 50T L450 13,0 DVK 75T N450 11,0 DVK 110T N450 9,0 DVK 125T N450 9,0 DVK 160T N450 8,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 16 TELEFON FAX office@arot.com.pl

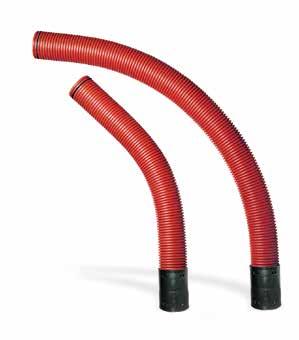

17 Rury osłonowe do układania w ziemi Kolanka DKF-T, DKN-T Kolanka dwuścienne ze złączką wodoszczelną Dostarczane ze złączką wodoszczelną typu MT Promień mm Dla rur typu DVK-T do układania w ziemi Kąt 45 D Z D W R DKF 50T DKF 75T DKF 110T na przestrzenie otwarte DKF 125T DKF 160T Kąt 90 D Z D W R DKN 50T DKN 75T DKN 110T DKN 125T DKN 160T zagadnienia techniczne osprzęt, elementy mocujące taśmy 1rok GWARANCJI Rury osłonowe do układania w ziemi 17

18 Rury osłonowe do układania w ziemi Rury osłonowe DVR Giętkie, dwuścienne rury karbowane Posiadają karbowaną ściankę zewnętrzną i ułatwiającą zaciąganie kabla ściankę wewnętrzną Przeznaczone do budowy kanalizacji kablowej, w miejscach o małych obciążeniach, np.: pod chodnikami, terenami zielonymi Zalecane do budowy telekomunikacyjnej kanalizacji kablowej, zapewniają szczelność jej odcinków Dostarczane w kręgach ze złączką typu M Do połączeń mogą być również stosowane złączki typu MT Wyposażone w pilota D Z D W L Zestaw DVR 50/ DVR 50/ DVR DVR 75/ DVR 75/ DVR DVR 110/ DVR 110/ DVR DVR [m] Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] DVR 50/25 L250 10,0 DVR 50/50 L250 10,0 DVR 50 L250 10,0 DVR 75/25 L250 7,0 DVR 75/50 L250 7,0 DVR 75 L250 7,0 DVR 110/25 N250 5,0 DVR 110/50 N250 5,0 DVR 110 N250 5,0 DVR 160 N450 5,0 100m 50m 25m 5lat GWARANCJI dostarczane w kręgach długość długość długość 18 TELEFON FAX office@arot.com.pl

19 Rury osłonowe do układania w ziemi Rury osłonowe KR Giętkie, jednościenne rury karbowane Przeznaczone do ochrony kabli w miejscach o małych obciążeniach Karbowane wewnątrz i na zewnątrz Stosowane jako kolanka do układania w ziemi Dostarczane w kręgach ze złączką typu M Wyposażone w pilota D Z D W L Zestaw KR 50/ KR KR 75/ KR KR 110/ KR Odporność na ściskanie wg PN-EN [m] Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] KR 50/50 L250 7,5 KR 50 L250 7,5 KR 75/50 L250 7,0 KR 75 L250 7,0 KR 110/50 L250 6,0 KR 110 L250 6,0 na przestrzenie otwarte osprzęt, elementy mocujące zagadnienia techniczne taśmy 100m 50m 5lat GWARANCJI dostarczane w kręgach długość długość Rury osłonowe do układania w ziemi 19

20 Rury osłonowe do układania w ziemi Rury osłonowe A PS Dzielone rury osłonowe do kabli Do ochrony istniejących kabli oraz do naprawy uszkodzonych kanalizacji kablowych Stosowane również pod drogami, ulicami i torowiskami Długość - 3 metry, 5 metrów Dostępne kolory: niebieski, czerwony D Z1 D Z2 D W L Zestaw mm [m] A 58 PS ,0 550 A 83 PS ,0 180 A 110 PS ,0 162 A 120 PS ,0 144 A 160 PS ,0 72 A 200 PS ,0 90 A 225 PS ,0 90 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] A 58 PS N450 16,0 A 83 PS N250 6,0 A 110 PS N250 5,0 A 120 PS N450 6,0 A 160 PS N750 10,0 A 200 PS N450 10,0 A 225 PS N450 10,0 3m 5m 5lat GWARANCJI dostarczane w odcinkach długość długość 20 TELEFON FAX office@arot.com.pl

21 Rury osłonowe do układania w ziemi Rury osłonowe KKHR Szczelne, dzielone rury osłonowe Stosowane do naprawy i uzupełniania rurociągów kablowych z kablem światłowodowym Specjalna konstrukcja zamka zapewnia wodoszczelność i wytrzymałość pneumatyczną do 10 bar do układania w ziemi Produkowane z PVC-U Długość - 2 metry Łączone wyłącznie za pomocą złączki typu EBM Do montażu niezbędne narzędzie typu KKHRG D Z e L Zestaw [m] [szt.] na przestrzenie otwarte KKHR ,7 2,0 1 KKHR ,9 2,0 1 KKHR ,4 2,0 1 osprzęt, elementy mocujące zagadnienia techniczne taśmy 2m 1rok GWARANCJI dostarczane w odcinkach długość Rury osłonowe do układania w ziemi 21

22 Rury osłonowe na przestrzenie otwarte Czarne rury osłonowe do kabli przeznaczone do stosowania na przestrzeniach otwartych, palne, zabezpieczone przed wpływem promieni ultrafioletowych. Rury osłonowe BE Gładkościenne rury osłonowe w odcinkach 6 m. Ze złączką kielichową (z wyjątkiem BE 32 i BE 160) Przeznaczone do ochrony kabli na przestrzeniach otwartych, np.: słupach, skałach, ścianach budynków, konstrukcjach mostów i wiaduktów Wymiary zgodne z typoszeregiem PN10 Do mocowania rur służą uchwyty VF, SF, ŻF i ramki FR Łączone z kolankami typu KNS i KFS, EURO-X Długość 6 metrów Na specjalne zamówienie rury dostarczane w kolorze: białym, żółtym i szarym BE 32, BE 160 D Z1 D Z2 e L 1 L Zestaw BE ,0-6,0 60 mm [m] BE ,0 70 6,0 900 BE ,0 80 6,0 504 BE , ,0 240 BE ,5-6,0 180 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] BE 32 N750 64,0 BE 50 N750 64,0 BE 75 N750 64,0 BE 110 N750 64,0 BE 160 N750 64,0 6m 5lat GWARANCJI dostarczane w odcinkach długość 22 TELEFON FAX office@arot.com.pl

23 Rury osłonowe na przestrzenie otwarte Rury osłonowe UV-X Gładkościenne rury osłonowe w odcinkach 6m Ze złączką kielichową Przeznaczone do ochrony kabli na przestrzeniach otwartych Do mocowania rur służą uchwyty VF, SF, ŻF i ramki FR do układania w ziemi Długość - 6 metrów Produkowane zgodnie z normą PN-EN D Z1 D Z2 e L 1 L Zestaw UV-X 50/3, ,5 70 6,0 900 UV-X 75/4, ,0 80 6,0 504 mm [m] na przestrzenie otwarte UV-X 110/4, , ,0 240 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] UV-X 50/3,5 N750 25,0 UV-X 75/4,0 N450 16,0 UV-X 110/4,0 N250 4,0 osprzęt, elementy mocujące zagadnienia techniczne taśmy 6m 3lata GWARANCJI dostarczane w odcinkach długość Rury osłonowe na przestrzenie otwarte 23

24 Rury osłonowe na przestrzenie otwarte Rury osłonowe SV Gładkościenne rury osłonowe w odcinkach 2,5 m Bez złączki kielichowej Używane, do ochrony kabli prowadzonych na: słupach i ścianach budynków, konstrukcjach mostów i wiaduktów Mocowane za pomocą uchwytów VF, SF, ŻF i ramek FR Długość 2,5 metra Na specjalne zamówienie rury dostarczane w kolorze: białym, żółtym i szarym towaru D Z e L Zestaw [m] [szt.] SV ,0 2,5 20 SV ,0 2,5 150 SV ,0 2,5 84 SV ,0 2,5 40 Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] SV 32 N750 64,0 SV 50 N750 64,0 SV 75 N750 64,0 SV 110 N750 64,0 2,5m 5lat GWARANCJI dostarczane w odcinkach długość 24 TELEFON FAX office@arot.com.pl

25 Rury osłonowe na przestrzenie otwarte Rury osłonowe SVA Dzielone rury osłonowe Do ochrony istniejących kabli oraz naprawy uszkodzonych rur prowadzonych na przestrzeniach otwartych Długość 3 metry, 5 metrów Na specjalne zamówienie rury dostarczane w kolorze: białym, żółtym i szarym do układania w ziemi D Z1 D Z2 e L Zestaw SVA ,0 550 SVA ,0 180 SVA ,0 162 SVA ,0 144 SVA ,0 72 Odporność na ściskanie wg PN-EN [m] Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] SVA 58 N450 16,0 SVA 83 N250 6,0 na przestrzenie otwarte osprzęt, elementy mocujące SVA 110 N250 5,0 SVA 120 N450 6,0 SVA 160 N750 10,0 taśmy zagadnienia techniczne 3m 5m 5lat GWARANCJI dostarczane w odcinkach długość długość Rury osłonowe na przestrzenie otwarte 25

26 Rury osłonowe na przestrzenie otwarte Kolanka EURO-X Elastyczne kolana modułowe Maksymalny kąt 90 stopni Dostarczane także w długościach niestandardowych dla innych kątów Odporne na promieniowanie UV Możliwość zmiany długości poprzez dopięcie lub odpięcie modułów Dostępne kolory: czarny D Z1 D Z2 L 1 L 2 R L* EURO-X EURO-X EURO-X EURO-X EURO-X EURO-X EURO-X *) Długość wyprostowanego kolana Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] EURO-X 110 N450 9,0 1rok GWARANCJI 26 TELEFON FAX office@arot.com.pl

27 Rury osłonowe na przestrzenie otwarte Rury osłonowe VA Giętkie, gładkościenne rury osłonowe Używane do ochrony kabli na przestrzeniach otwartych Posiadają pilota Mocowane za pomocą uchwytów VF, SF, ŻF i ramek FR do układania w ziemi Dostarczane w kręgach towaru D Z e L Zestaw VA , VA , VA , [m] na przestrzenie otwarte Odporność na ściskanie wg PN-EN Sztywność obwodowa SN wg PN-EN ISO-9969:2008 [kn/m 2 ] VA 32 N750 64,0 VA 50 N750 64,0 VA 75 N750 64,0 osprzęt, elementy mocujące zagadnienia techniczne taśmy 100m 50m 5lat GWARANCJI dostarczane w kręgach długość długość Rury osłonowe na przestrzenie otwarte 27

28 Osprzęt Osprzęt objęty jest 12 miesięcznym okresem gwarancji 1rok GWARANCJI Kolanka FA Kolanka 180 odporne na promienie UV Gładkościenne Z wydłużonym kielichem Do rur BE, SV, VA Do zabezpieczenia końców rur przed wnikaniem wody deszczowej D Z1 D Z2 e min R L 1 L 2 FA , FA , FA , Kolanka FU Kolanka 180 odporne na promienie UV Gładkościenne Z wydłużonym kielichem Do rur BE, SV, VA Do zabezpieczenia wyjścia z szafek napowietrznych przed wnikaniem wody deszczowej i uszkodzeniami kabla Ø zewn. Promień FU 50 FU FU 75 FU FU 110 FU TELEFON FAX office@arot.com.pl

29 Osprzęt Kolanka KF PS Kolanka dzielone 45 Stosowane do ochrony istniejących kabli Produkowane na bazie dzielonych rur osłonowych typu A PS Kąt 45 do układania w ziemi Kąt 90 uzyskuje się poprzez połączenie 2 kolan ze sobą L L 1 H R KF 110 PS KF 120 PS KF 160 PS na przestrzenie otwarte Odgałęźniki Y PS osprzęt, elementy mocujące Odgałęźniki dzielone Stosowane do wykonania przyłączy abonenckich na istniejącej kanalizacji teletechnicznej Używane zamiast odgałęźnych studni przybudynkowych Produkowane na bazie dzielonych rur osłonowych typu A PS taśmy D Z D W D L 1 L Y 110/32 PS ,8 1,0 Y 110/40 PS ,8 1,0 Y 110/50 PS ,8 1,0 Y 120/32 PS ,8 1,0 Y 120/40 PS ,8 1,0 [m] zagadnienia techniczne Y 120/50 PS ,8 1,0 Osprzęt 29

30 Osprzęt Odgałęźniki Y Odgałęźniki Y Do wykonywania odgałęzień przy wejściach do budynków Stosowane zamiast odgałęźnych studni przybudynkowych Produkowane w kolorze czarnym D W1 D W2 D W3 s L 1 L Y 40/ Y 110/ Dzielone trójniki PDC Dzielone trójniki do wykonywania odgałęzień prefabrykowanych wiązek mikrorur i rurociągów światłowodowych Wodoszczelność na poziomie IP 67 Wytrzymałość połączenia na rozciąganie 1500N Przewidywana trwałość 50 lat Łatwy montaż bez konieczności używania specjalnych narzędzi towaru Rodzaj uszczelnienia wejście wyjście odgałęzienie PDC NOVOSPACE 40 NOVOSPACE 40 NOVOSPACE 25 PDC NOVOSPACE 40 NOVOSPACE 40 NOVOSPACE 32 PDC NOVOSPACE 50 NOVOSPACE 50 NOVOSPACE TELEFON FAX office@arot.com.pl

31 Osprzęt Zasobniki ZZA Zasobniki złączowe Stosowane w sieciach telekomunikacyjnych jako zasobniki złącz i zapasu awaryjnego kabla światłowodowego Trzon wykonany z polipropylenu (PP) Pokrywa wykonana z polietylenu wysokiej gęstości (HDPE) do układania w ziemi D H h 1 h 2 h 3 h 4 Zestaw TRZON ZZA TRZON ZZA POKRYWA EZ [szt.] CYLINDER PRZEKŁADKA ZZA-1, ZZA-2 zagadnienia techniczne taśmy na przestrzenie otwarte osprzęt, elementy mocujące Osprzęt 31

32 Osprzęt Zasobniki ZSZZ Zasobniki zaciągowo-zapasowe Stosowane w sieciach telekomunikacyjnych jako zasobniki zapasu awaryjnego kabla światłowodowego Trzon wykonany z polipropylenu (PP) Pokrywa wykonana z polietylenu wysokiej gęstości (HDPE) D H h 1 h 2 h 3 h 4 Zestaw [szt.] TRZON ZSZZ TRZON ZSZZ POKRYWA EZ CYLINDER PRZEKŁADKA ZSZZ-1, ZSZZ-2 32 TELEFON FAX office@arot.com.pl

33 Osprzęt Złączki M Złączki do rur osłonowych Złączki do wszystkich typów rur osłonowych do kabli, z wyjątkiem rur dzielonych Szczelność połączeń na poziomie IP54 (potwierdzona badaniami) do układania w ziemi D W L M M M M M na przestrzenie otwarte Złączki MT M M osprzęt, elementy mocujące Złączki wodoszczelne Wodoszczelne złączki do karbowanych rur osłonowych Dostarczane z dwoma uszczelkami Szczelność połączeń na poziomie IP67 (potwierdzona badaniami) taśmy D W L M 50T M 75T M 110T M 125T M 160T zagadnienia techniczne Osprzęt 33

34 Osprzęt Uszczelki U Uszczelki do złączek wodoszczelnych Do złączek MT, pokryw TE U U U U U Narzędzie KKHRG Narzędzie do montażu rur KKHR Wykonane ze stali ocynkowanej KKHRG KKHRG KKHRG TELEFON FAX office@arot.com.pl

35 Osprzęt Złączki EBM Złączki do szczelnych rur dzielonych typu KKHR Produkowane z PVC-U Dzielone złączki Wytrzymałe pneumatycznie do 10 bar do układania w ziemi D Z D W H L Typ rur EBM KKHR 32 EBM KKHR 40 EBM KKHR 50 na przestrzenie otwarte Złączki IM Złączki wewnętrzne Przeznaczone do wewnętrznego łączenia rur SRS 110 przy krótkich przeciskach osprzęt, elementy mocujące D Z1 D Z2 L 1 L Typ rur taśmy IM SRS 110 zagadnienia techniczne Osprzęt 35

36 Osprzęt Złączki MO Złączki do rur typu OPTO (RHDPE) Produkowane z polipropylenu (PP) Wodoszczelne, wytrzymałe pneumatycznie do 10 bar D Z1 D Z2 D W1 D W2 L MO MO MO MO 40/ MO 50/ Złączki R Złączki redukcyjne Przeznaczone do łączenia rur o różnych średnicach zewnętrznych D Z1 D Z2 L 1 L 2 L R 75/ R 110/ R 110/ R 125/ R 160/ TELEFON FAX office@arot.com.pl

37 Osprzęt System uszczelnień GABO System uszczelnień GABO Tanie mułoszczelne uszczelnienie kabli wyprowadzanych z rury Szybki montaż bez dodatkowych narzędzi Do wielokrotnego użycia do układania w ziemi Średnica uszczelnianej rury SRA SRA SRA SRA ,5 na przestrzenie otwarte Pokrywy E osprzęt, elementy mocujące Pokrywy Pokrywy do wszystkich typów rur osłonowych do kabli, z wyjątkiem rur dzielonych D Z1 D Z2 D Z3 H E E E E E E E E taśmy zagadnienia techniczne Osprzęt 37

38 Osprzęt Pokrywy TE Pokrywy wodoszczelne Wodoszczelne pokrywy do karbowanych rur osłonowych Dostarczane z uszczelką typu U D Z1 D Z2 D Z3 H TE TE TE TE TE Kapturki ET Kapturki do wciągania kabla Zapobiegają uszkodzeniom powłoki ochronnej kabla podczas jego wciągania do rur osłonowych Do wielokrotnego użytku D Z1 D Z2 L 1 L ET ET ET ET ET 160* *) Fabrycznie rozcięty 38 TELEFON FAX office@arot.com.pl

39 Elementy mocujące Wszystkie elementy mocujące objęte są 12 miesięcznym okresem gwarancji 1rok GWARANCJI Uchwyty ŻF Uchwyty na żerdzie żelbetowe do układania w ziemi Uchwyty ścienne VF ŻF ŻF ŻF ŻF na przestrzenie otwarte Uchwyty ścienne z wkrętami VF VF VF VF osprzęt, elementy mocujące Uchwyty SF Uchwyty na słupy drewniane taśmy SF SF SF SF Ramka FR Ramki FR na żerdzie (słupy) wirowane zagadnienia techniczne FR Elementy Osprzęt / mocujące Elementy mocujące 39

40 Elementy mocujące Uchwyty dystansowe D Uchwyty dystansowe D Uchwyty do mocowania rur przy układaniu kanalizacji wielootworowej D H H 1 L L 1 D 50/ D 75/ D 110/ D 110/ D 125/ D 160/ D 160/ TELEFON FAX office@arot.com.pl

41 Rury Taśmy osłonowe dla energetyki do układania i telekomunikacji w ziemi Wszystkie taśmy objęte są 12 miesięcznym okresem gwarancji 1rok GWARANCJI Taśmy niebieskie Taśmy niebieskie Taśma oznaczeniowa do kabli elektroenergetycznych o napięciu znamionowym poniżej 1kV Podstawowa szerokość 200 mm Możliwość wykonania nadruku UWAGA KABEL Długość metrów Grubość TO-ENN/08/ ,08 mm TO-ENN/12/ ,12 mm TO-ENN/16/ ,16 mm TO-ENN/40/ ,40 mm TO-ENN/45/ ,45 mm TO-ENN/50/ ,50 mm TO-ENN/08/ ,08 mm TO-ENN/12/ ,12 mm TO-ENN/16/ ,16 mm TO-ENN/40/ ,40 mm TO-ENN/45/ ,45 mm TO-ENN/50/ ,50 mm TO-ENN/08/ ,08 mm TO-ENN/12/ ,12 mm TO-ENN/16/ ,16 mm TO-ENN/40/ ,40 mm TO-ENN/45/ ,45 mm TO-ENN/50/ ,50 mm zagadnienia techniczne taśmy osprzęt, elementy mocujące na przestrzenie otwarte do układania w ziemi Elementy mocujące / Taśmy 41

42 Taśmy dla energetyki i telekomunikacji Taśmy czerwone Taśmy czerwone Taśma oznaczeniowa do kabli elektroenergetycznych o napięciu znamionowym powyżej 1kV Podstawowa szerokość 200 mm Możliwość wykonania nadruku UWAGA KABEL Długość metrów Grubość TO-ENC/08/ ,08 mm TO-ENC/12/ ,12 mm TO-ENC/16/ ,16 mm TO-ENC/40/ ,40 mm TO-ENC/45/ ,45 mm TO-ENC/50/ ,50 mm TO-ENC/08/ ,08 mm TO-ENC/12/ ,12 mm TO-ENC/16/ ,16 mm TO-ENC/40/ ,40 mm TO-ENC/45/ ,45 mm TO-ENC/50/ ,50 mm TO-ENC/08/ ,08 mm TO-ENC/12/ ,12 mm TO-ENC/16/ ,16 mm TO-ENC/40/ ,40 mm TO-ENC/45/ ,45 mm TO-ENC/50/ ,50 mm Taśmy ostrzegawczo-odgradzające Taśmy ostrzegawczo-odgradzające Stosowane do zabezpieczenia niebezpiecznych miejsc oraz placów budowy Szerokość Nadruk TOO-BC/ brak TOO-BC/ brak TOO-BC/ brak TOO-ZC/ brak TOO-BN/ brak TOO-BN/ TP SA TOO-BN/ POLICJA TOO-BC/ STRAŻ TOO-BC/ UWAGA WYKOPY TOO-BC/ ROBOTY DROGOWE 42 TELEFON FAX office@arot.com.pl

43 Taśmy dla energetyki i telekomunikacji Taśmy ostrzegawcze Taśmy ostrzegawczo-lokalizacyjne Taśmy ostrzegawcze Taśma ostrzegawcza do kabli telekomunikacyjnych Długość metrów Szerokość TO-Tkt/ * TO-Tkt/ * TO-Tkt/ * TO-Tkt/ * L [m] Nadruk TO-Opt/ ** TO-Opt/ ** TO-Opt/ ** *) UWAGA! KABEL TELEKOMUNIKACYJNY **) UWAGA! KABEL OPTOTELEKOMUNIKACYJNY Taśmy ostrzegawczo-lokalizacyjne Wkładka stalowa pozwala zlokalizować trasę kabla światłowodowego metodami bezwykopowymi Taśma typu TOL-6/Z może być układana pługoukładaczem do układania w ziemi na przestrzenie otwarte osprzęt, elementy mocujące Szerokość L Nadruk [m] TOL-Opt/ * TOL-Opt/ * TOL-Opt/ * TOL-6/Z brak *) UWAGA! KABEL OPTOTELEKOMUNIKACYJNY zagadnienia techniczne taśmy Taśmy dla energetyki i telekomunikacji 43

44 Zagadnienia techniczne Zastosowanie Produkowane przez AROT POLSKA rury osłonowe przeznaczone są do stosowania jako mechaniczna osłona: kabli energetycznych, przewodów elektrycznych, kabli telekomunikacyjnych, kabli sygnalizacyjnych, kabli telewizji kablowej mikrokabli światłowodowych i innych kabli i przewodów Rury osłonowe AROT POLSKA są stosowane do ochrony kabli układanych w ziemi i na przestrzeniach otwartych. Uzupełnienie oferty stanowią złączki i akcesoria do wszystkich typów rur. Kolorystyka Rury układane w ziemi standardowo produkowane są w kolorze niebieskim (ochrona kabli niskiego napięcia) i czerwonym (w przypadku ochrony kabli średniego napięcia). Istnieje możliwość wyprodukowania rur w dowolnie wybranym kolorze, pod warunkiem zamówienia minimalnej partii produkcyjnej. Materiał Tworzywem wykorzystywanym do produkcji rur osłonowych jest polietylen wysokiej gęstości HDPE o następujących właściwościach: gęstość nie mniejsza niż 0,942 [g/cm 3 ], współczynnik płynięcia: 0,15 0,5 [g/10 min] dla masy obciążającej 2,16 kg i temperatury 190 C wg ISO 1133, moduł sprężystości: [MPa] współczynnik termicznej rozszerzalności liniowej: a = 1,5 2,0 * 10-4 [1/ C], temperaturowy zakres stosowania: -30 C do +75 C, wydłużenie w punkcie zerwania > 800% odporność na większość kwasów i alkaliów Polietylen jest materiałem przyjaznym dla środowiska. Skróconą listę odporności chemicznej polietylenu przedstawia Tabela TELEFON FAX office@arot.com.pl

45 Zagadnienia techniczne Tabela 1. Skrócona lista odporności chemicznej polietylenu Chemikalia lub produkty Stężenie Temperatura + 20 C Temperatura + 60 C Aceton 100% O O Benzyna S O Alkohol metylowy 100% S S Kwas azotowy 25% S S Kwas azotowy 50% O N Kwas azotowy 75% N N Kwas chlorowodorowy Stężony S S Oleje i tłuszcze S O Oleje mineralne S O Kwas siarkowy 100% S S Piwo S S Siarkowodór 100% S S Sodowy chlorek Roztwór nasycony S S Sodowy wodorotlenek 40% S S do układania w ziemi na przestrzenie otwarte S - satysfakcjonująca odporność polietylenu na działanie chemikaliów, wyniki badań uznane są za satysfakcjonujące przez większość krajów biorących udział w testach O - ograniczona odporność polietylenu na działanie chemikaliów, wyniki badań uznane są za ograniczone przez większość krajów biorących udział w testach N - niezadowalająca odporność polietylenu na działanie chemikaliów, wyniki badań uznane są za niezadowalające przez większość krajów biorących udział w testach Deformacja rury Rury produkowane z tworzyw sztucznych, do których zalicza się polietylen wysokiej gęstości są rurami podatnymi tzn. pod wpływem przyłożenia obciążeń rury te ulegają odkształceniom. q - obciążenie działające na rurę D - średnica rury przed odkształceniem d - odkształcenie rury zagadnienia techniczne taśmy osprzęt, elementy mocujące Rysunek 1. Odkształcenie rury (nie dotyczy rur dzielonych) Zagadnienia techniczne 45

46 Zagadnienia techniczne Jednoczesnemu ugięciu rury towarzyszy poziomy odpór gruntu, dzięki czemu dochodzi do współpracy pomiędzy rurą a gruntem po jej bokach. Oznacza to, że im większe obciążenie działające na rurę, a co za tym idzie większe jej ugięcie, tym większy jest poziomy odpór gruntu. Należy przy tym zwrócić uwagę na fakt, że na poziomy odpór gruntu ma wpływ jego zagęszczenie tzn. im sztywność gruntu większa tym silniejszy odpór. Dane geometryczne przedstawia Rys. 2a natomiast rozkład naprężeń Rys. 2b. Rysunek 2a. Dane geometryczne Rysunek 2b. Rozkład naprężeń w gruncie Q całkowite obciążenie pionowe przypadające na 1m długości rury [kn/m] H wysokość zasypania rury [m] D średnica rury [m] S R sztywność obwodowa rury [kn/m 2 ] E S moduł sieczny gruntu [kn/m 2 ] g ciężar właściwy gruntu [kn/m 3 ] q całkowite obciążenie pionowe [kn/m 2 ] q 1 = K O * q K O współczynnik parcia spoczynkowego K O = 0,5 q 2 = dh / 2 * k dh całkowite pionowe i całkowite poziome ugięcie rury [m] k współczynnik reakcji gruntu [kn/m 2 ] a kąt podparcia rury na podsypce [ ] Reasumując: a) ugięcie rury jest wprost proporcjonalne do: - ciężaru właściwego gruntu g [kn/m 3 ], - wielkości obciążenia Q [kn/m], b) ugięcie rury jest odwrotnie proporcjonalne do: - sztywności obwodowej rury S R [kn/m 2 ], - modułu siecznego gruntu E S [kn/m 2 ] Powyższe zależności określone są wzorem: gdzie: d odkształcenie [m] S R sztywność obwodowa rury [kn/m 2 ] E S moduł sieczny gruntu [kn/m 2 ] W celu obliczenia deformacji rury naszej produkcji, ułożonej w gruncie można skorzystać z programu obliczeniowego AROT. 46 TELEFON FAX office@arot.com.pl

47 Zagadnienia techniczne Klasyfikacja rur wg Zgodnie z obowiązującą normą rury osłonowe układane w ziemi muszą posiadać oznaczenia klasy odporności na ściskanie oraz na uderzenia. 1. Odporność na ściskanie. Badanie wg normy polega na ściśnięciu między dwoma płaskimi stalowymi płytami o minimalnych wymiarach (100x220x15) mm, umieszczając próbkę wzdłuż boku płyty o długości 220 mm. Próbkę poddaje się naciskowi z prędkością (15 ± 0,5) mm/min. rejestrując siłę nacisku przy 5% zmianie średnicy wewnętrznej próbki, w stosunku do jej średniej wartości początkowej. Gdy ugięcie próbki osiągnie 5% stosowana siła nacisku nie powinna być mniejsza niż: N dla rur instalacyjnych klasyfikowanych jako typ N dla rur instalacyjnych klasyfikowanych jako typ N dla rur instalacyjnych klasyfikowanych jako typ Odporność na uderzenia: + L mała + N normalna do układania w ziemi na przestrzenie otwarte Tabela 2. Tabela odporności na ściskanie rur osłonowych AROT POLSKA Średnica rury A SRS SRS-x SRS-G SRS-GX OPTO DVK/ DVK-T DVR KR APS SVA BE SV VA EURO-X 18, , , , / L /2, N N750 N750 N750-33, , , , N /4, N L250 N L450 L250 L N750 N750 N N450 N N250 N N450 L250 L N750 N750 N N250 N N250 N450 N N450 N250 L250 N250 N250 N750 N750 - N /6, N750 N /10, N750 N N450 N N /7, N /11, N /8, N /12, N N250 N750 N N450 N450 - N750 N750 N /9, N750 N /14, N750 N N /11, N /18, N N /12, N /20, N N /14, N /22, N osprzęt, elementy mocujące taśmy zagadnienia techniczne Zagadnienia techniczne 47

48 Zagadnienia techniczne Wytyczne układania rur w gruncie 1. W celu prawidłowego ułożenia rur w gruncie należy zastosować się do poniższych wytycznych: podsypka grubość podsypki (h 1 ) nie powinna być mniejsza niż 10 cm a w gruntach skalistych powinna wynosić 15 cm (Rys. 3), obsypka boczna odległość między boczną częścią rury osłonowej a ścianą wykopu (s 1 ) powinna wynosić co najmniej 10 cm, natomiast wysokość obsypki (h 2 ) powinna zawierać się w przedziale 10 cm h 2 D (Rys. 3), obsypka wierzchnia grubość obsypki (h 3 ) nie powinna być mniejsza niż 10 cm, zasypka odległość między górną częścią rury osłonowej a powierzchnią gruntu (h 3 +h 4 ) powinna wynosić co najmniej 50 cm (Rys. 3), a w przypadku rur dzielonych typu A PS układanych pod drogą: (h 3 +h 4 ) 70 cm Wypełnienie do poziomu gruntu (zasypka) może być wykonane z materiału dostępnego na miejscu, przy czym nie powinien on zawierać więcej niż 10% materiału frakcji mm. Rysunek 3. Układanie rur w gruncie W celu uniknięcia osiadania gruntu w przyszłości oraz zapewnienia prawidłowej współpracy pomiędzy rurą a gruntem, zaleca się zagęszczenie gruntu do stopnia 85% - 90% wg zmodyfikowanej próby Proctor a. W przypadku układania rur dzielonych typu A PS zagęszczenie podsypki i obsypki nie powinno być mniejsze niż 85% wg zmodyfikowanej próby Proctor a. 2. Podczas układania kanalizacji wielootworowej należy zachować następujące odległości: w płaszczyźnie pionowej: h 2 2 cm (Rys. 4), w płaszczyźnie poziomej s 2 3 cm (Rys. 4), a w przypadku rur dzielonych typu A PS s 2 5 cm. W celu ułatwienia układania kanalizacji wielootworowej oraz zapewnienia ww. odległości zaleca się stosowanie uchwytów dystansowych (Rys. 5). Dzięki specjalnym połączeniom uchwyty można montować w zestawy o dowolnej ilości. Rysunek 4. Kanalizacja wielootworowa 3. W przypadku układania kanalizacji wielootworowej zaleca się układanie i zasypywanie rur warstwami. 4. W celu prawidłowego ułożenia kanalizacji wielootworowej z zastosowaniem uchwytów dystansowych należy zastosować się do poniższych wytycznych: na odpowiednio przygotowane, wyprofilowane podłoże (utwardzony grunt, chudy beton) ułożyć pierwszą warstwę rur wraz z uchwytami, zasypać rury gruntem (zalać betonem); następnie zagęścić grunt; ponieważ pierwsza warstwa odpowiada za prostoliniowość całej kanalizacji. Zasypywanie rur powinno odbywać się z należytą starannością, ułożyć następną warstwę rur oraz uchwyty dystansowe 48 TELEFON FAX office@arot.com.pl

49 Zagadnienia techniczne w zależności od ilości warstw czynności z punktów 1 i 2 należy powtarzać uchwyty dystansowe w poszczególnych warstwach powinny być układane mijankowo sugerowana min. odległość między uchwytami w przypadku rur gładkościennych 2m, karbowanych 1,5m Uchwytów dystansowych nie stosuje się w przypadku układania dzielonych rur typu A PS. W przypadku zalewania betonem, poszczególne warstwy należy kotwić lub obciążać w celu zrównoważenia siły wyporu. do układania w ziemi L długość uchwytu H wysokość uchwytu D średnica odpowiadająca zewnętrznej średnicy rury L 1 odległość zależna od typu uchwytu, jednak nie mniejsza niż 3 cm H 1 odległość zależna od typu uchwytu, jednak nie mniejsza niż 2 cm na przestrzenie otwarte Rysunek 5. Uchwyt dystansowy 5. Zagęszczenie gruntu W celu uzyskania odpowiedniego stopnia zagęszczenia można zastosować jeden z niżej wymienionych sposobów. Osiągane zagęszczenie przy zastosowaniu odpowiednich sposobów przedstawia Tabela 3. Tabela 3. Sposoby zagęszczania gruntu Zmodyfikowany Proctor osprzęt, elementy mocujące Sposób 85% 90% Grubość warstwy [m] Ilość powtórzeń Grubość warstwy [m] Ilość powtórzeń ścisłe ubijanie nogami 0,1 1 0,1 3 wibrator płytowy kg o rozdzielczej płycie wibracyjnej 0,2 1 0,2 4 taśmy W przypadku zagęszczenia gruntu znajdującego się nad rurą, przy wykorzystaniu płyty wibracyjnej, minimalna grubość warstwy ochronnej powinna wynosić 0,25 m. 6. Rury należy układać ze spadkiem, co najmniej 0,1% (Rys. 6) Rysunek 6. Pochylenie kanalizacji zagadnienia techniczne 7. Bezpośrednio przed montażem rur wykonanych z polietylenu należy je chronić przed nadmiernym nagrzaniem promieniami słonecznymi. 8. Rury dzielone typu A PS powinny być ułożone w gruncie tak, aby zamki znajdowały się w pozycji poziomej. Zagadnienia techniczne 49

50 Zagadnienia techniczne Zakres warunków stosowania rur osłonowych AROT POLSKA wg Aprobaty Technicznej IBDiM nr AT/ /1 Rury AROT mogą być układane zgodnie z warunkami określonymi w projekcie technicznym na głębokościach od 0,5 m do 6 m, pod konstrukcją nawierzchni lub poziomu terenu, na podkładzie i w otoczeniu odpowiednio zagęszczonej zasypki z gruntów dopuszczonych do stosowania w budownictwie drogowym zgodnie z PN-S-02205: Sposób prowadzenia prac ziemnych powinien być wykonany zgodnie z zasadami zawartymi w PN-EN 1610: Zagęszczanie gruntu należy prowadzić warstwami podanymi w PN-ENV 1046: 2007 w taki sposób, aby nie dopuścić do nadmiernej owalizacji rury. Inne głębokości posadowienia są dopuszczone pod warunkiem przeprowadzenia, zgodnie z PN-EN : 2002, obliczeń sprawdzających warunki bezpiecznego posadowienia systemu rurociągowego i nośności podłoża nawierzchni. Minimalne zagłębienie rur osłonowych dzielonych nie powinno być mniejsze od 0,7 m. Pod jezdnią należy stosować rury AROT o sztywności obwodowej SN 8 kn/m 2. Poza jezdnią mogą być użyte rury AROT o sztywności obwodowej SN 4 kn/m 2. W uzasadnionych przypadkach dopuszcza się zastosowanie pod jezdnią rur AROT o sztywności obwodowej SN 4 kn/m 2 przy zapewnieniu odpowiednich warunków wbudowania przewodów bez nadmiernego odkształcenia. Rury AROT gładkościenne można stosować również do przecisków i przewiertów jednakże ich sztywność obwodowa powinna być co najmniej SN 10 kn/m 2, a prace przeciskowe i przewierty powinny gwarantować odpowiednie zagęszczanie gruntów w strefie ułożenia przewodu. Nie można stosować przecisku na zasadzie wypłukiwania gruntu strumieniem wody pod ciśnieniem, jak również przy przewiertach wybierać gruntu bez zachowania odpowiedniego jego zagęszczenia (umocnienia) w strefie układanego przewodu. Do wykonywania osłon kabli nad ziemią na obiektach mostowych przewody wykonane z rur AROT układane w betonie lub w miejscach zakrytych przed bezpośrednim działaniem promieni słonecznych ułożonych na ciągłym podłożu mogą być wykonane z rur o sztywności obwodowej SN 2 kn/m². Natomiast przewody podwieszane punktowo w miejscach odkrytych narażonych na bezpośrednie działanie promieni słonecznych powinny mieć sztywność obwodową SN 5 kn/m² oraz mieć barwę czarną, uzyskaną przez dodanie 2% barwnika na bazie sadzy aktywnej. W przypadku innych barw powinny zawierać dodatki zabezpieczające przed działania promieni UV powodującym przyspieszone starzenie. Tabela 4. Sztywność obwodowa SN wg PN-EN ISO-9969:2008 Sztywność obwodowa SN (kn/m 2 ) Sztywność obwodowa SN (kn/m 2 ) Sztywność obwodowa SN (kn/m 2 ) Sztywność obwodowa SN (kn/m 2 ) A 50 5 DVK 75 T 11 OPTO SRS-GX 160/9,1 15 A 75 5 DVK 110 T 9 OPTO SRS-GX /14,6 A DVK 125 T 9 SMR 11/5,5 10 SRS-X A DVK 160 T 8 SMR 160/8,0 10 SRS-X A 58 PS 16 DVR 50/25 10 SRS SV A 83 PS 6 DVR 50/50 10 SRS SV 32/3m 64 A 110 PS 5 DVR SRS SV A 120 PS 6 DVR 75/25 7 SRS SV 30/3m 64 A 160 PS 10 DVR 75/50 7 SRS-G 110/6,3 14 SV A 200 PS 10 DVR 75 7 SRS-G 110/10,0 64 SV 75/3m 64 A 225 PS 10 DVR 110/25 5 SRS-G 125/7,1 14 SV BE DVR 110/50 5 SRS-G 125/11,4 64 SV 110/3m 64 BE DVR SRS-G 140/8,0 14 SVA BE DVR 160/25 5 SRS-G 160/9,1 14 SVA 83 6 BE EURO-X SRS-G 160/14,6 64 SVA BE KR 50/50 7,5 SRS-G 200/11,4 14 SVA DVK KR 50 7,5 SRS-G 200/18,2 64 SVA DVK KR 75/50 7 SRS-G 225/12,8 14 UV-X 50/3,5 25 DVK KR 75 7 SRS-G 225/20,5 64 UV-X 75/4,0 16 DVK KR 110/50 6 SRS-G 250/14,2 14 UV-X 110/4,0 4 DVK KR SRS-G 250/22,7 64 VA DVK OPTO 32/2 16 SRS-GX 110/6,3 15 VA DVK 50 T 13 OPTO SRS-GX 110/10,0 15 VA TELEFON FAX office@arot.com.pl

51 Zagadnienia techniczne Montaż rur na przestrzeniach otwartych Wszystkie rury osłonowe, przeznaczone do stosowania na przestrzeniach otwartych, oferowane przez AROT POLSKA, są odporne na promieniowanie UV oraz produkowane standardowo w kolorze czarnym. Opcjonalnie, na specjalne zamówienie, możliwa jest produkcja rur w kolorze białym, żółtym i szarym (rury typu SMR i SVA). Rury układane na przestrzeniach otwartych pracują w szerokim zakresie temperatur (-30 C +75 C). Uwzględniając wysoki współczynnik termicznej rozszerzalności liniowej rur z HDPE, należy mieć na uwadze ewentualne zmiany długości (w szczególności dotyczy to długich odcinków rur układanych na przestrzeniach otwartych). W celu obliczenia zmiany długości odcinka rury, powstałej w wyniku różnic temperatur, korzysta się z zależności: do układania w ziemi gdzie: DL zmiana długości odcinka rury [m] a współczynnik termicznej rozszerzalności liniowej dla HDPE 1,5 2,0*10-4 [1/ C] Dt różnica temperatur [ C] L długość odcinka rury [m] na przestrzenie otwarte Dla rozwiązania powyższego problemu opracowaliśmy system AROT MOST. Przy projektowaniu, mocowaniu i układaniu rur na obiektach mostowych oraz innych obiektach budowlanych należy stosować się do następujących zaleceń: System podwieszanych rur osłonowych do kabli ze względu na możliwość rozszerzania i kurczenia się przewodów z PE powinien być montowany (w przypadku rur gładkościennych) z zastosowaniem wydłużonych kielichów kompensacyjnych lub (w przypadku rur dzielonych) z zastosowaniem złączek kompensacyjnych. W systemie AROT MOST długość kielichów i złączek kompensacyjnych została dobrana z uwzględnieniem maksymalnej możliwej zmiany długości rury w okresie letnim oraz zimowym w Polsce, przy założeniu, że temperatura montowanych rur mieści się w przedziale temperatur od 0 C do +30 C. W przypadku konieczności montażu w innych warunkach konieczne jest wykonanie dodatkowej kalkulacji wydłużenia rur. Projekt montażu powinien przewidywać dla montowanych rur punkty przesuwne PP oraz punkty stałe PS w odległościach nie większych niż przedstawione na rysunku 7. Dla rur dzielonych maksymalne odległości pomiędzy złączami kompensacyjnymi ZK a punktami stałymi PS przedstawia rysunek 8. Przy podwieszaniu rur na uchwytach o długościach 600 mm konieczne jest wykonanie odciągów. taśmy osprzęt, elementy mocujące Rysunek 7. Mocowanie rur gładkościennych do konstrukcji mostowej KK - kielich kompensacyjny PP - punkt przesuwny PS - punkt stały zagadnienia techniczne Zagadnienia techniczne 51

52 Zagadnienia techniczne Rysunek 8. Sposób montażu rur dzielonych do konstrukcji mostowej ZK - złącze kompensacyjne PS - punkt stały Projekt techniczny mocowania systemu rur podwieszanych powinien być zgodny z normą PN-ENV 1046:2007. Szczegółowe informacje nt. doboru rur i uchwytów do montażu rurociągów na obiektach mostowych przedstawione zostały w Katalogu Wyrobów AROT MOST. Kolano EURO-X - zastosowania praktyczne Często zdarza się, że wyjście rur osłonowych z przyczółku nie jest wykonane idealnie w osi kanalizacji podwieszonej pod obiektem mostowym. Uniemożliwia to swobodne oraz prawidłowe połączenie tych elementów rurą sztywną. Aby ułatwić połączenie rur podwieszanych z przyczółkiem mostu, wprowadziliśmy do naszej oferty kolano Euro-X. Jest to nowatorski produkt wyróżniający się funkcjonalną konstrukcją oraz łatwością w przygotowaniu instalacji. Dzięki swojej specyficznej budowie, możemy dowolnie wydłużać lub też skracać kolano według naszych potrzeb bezpośrednio na budowie. Potrzeby jest do tego jedynie wkrętak. Kolano EURO-X może być także stosowane jako dylatacja w konstrukcji mostów. Odporność na promieniowanie UV, duża wytrzymałość na nacisk oraz odporność na drobny piasek i zaczyn cementowy sprawiają, że kolana te mogą być stosowane w różnych warunkach terenowych. Rysunek 9. Kolano EURO-X zastosowania praktyczne 52 TELEFON FAX office@arot.com.pl

53 Zagadnienia techniczne Rysunek 10 Kolano EURO-X - zastosowania praktyczne na przestrzenie otwarte Kolanko FA - zastosowania praktyczne zagadnienia techniczne taśmy osprzęt, elementy mocujące do układania w ziemi Rysunek 11 Zastosowanie elementów osłonowych AROT przy połączeniu linii kablowej z napowietrzną na słupie nn Rysunek 12 Zastosowanie elementów osłonowych AROT przy wykonaniu przyłącza napowietrznego nn Zagadnienia techniczne 53

54 Zagadnienia techniczne Rysunek 13 Zastosowanie elementów osłonowych AROT na słupie SN z rozłącznikiem sterowanym radiowo przy wykonaniu połączeń kablowych z transformatorem i anteną Rysunek 14 Zastosowanie elementów osłonowych AROT przy wyprowadzeniu kablowego obwodu nn na słupowej stacji transformatorowej Kolanko FU - zastosowania praktyczne Rysunek 15 Zastosowanie elementów osłonowych AROT przy wykonaniu przyłączeń kablowych z napędem elektrycznym na słupie SN z rozłącznikiem sterowanym radiowo 54 TELEFON FAX office@arot.com.pl

55 Zagadnienia techniczne Minimalne promienie gięcia rur Średni współczynnik ugięcia wyznaczony jest przy założeniu, że rura uginana jest po wycinku okręgu. Współczynniki ugięcia rur osłonowych w odcinkach prostych przedstawia Tabela 5, natomiast promienie gięcia osłon rurowych produkowanych w kręgach Tabela 6. Tabela 5. Współczynniki ugięcia rur w odcinkach prostych do układania w ziemi Typ rury Temperatura Rodzaj Wartość średnia współczynnika ugięcia (współczynnik x zewn. średnica rury daje minimalny promień gięcia) A +20 C gładka 40 A 0 C gładka 70 DVK, DVK-T +20 C karbowana 25 DVK, DVK-T 0 C karbowana 35 SRS +20 C gładka 30 SRS 0 C gładka 55 SRS-G +20 C gładka 30 SRS-G 0 C gładka 45 BE, SV +20 C gładka 25 BE, SV 0 C gładka 45 SMR +20 C gładka 30 SMR 0 C gładka 55 *) dzielone rury osłonowe typu A PS, SVA, KKHR ze względu na specyficzną budowę nadają się do układania tylko w odcinkach prostych Na przykład: promień gięcia gładkościennej rury A 110 w +20 C wynosi: 40 x 110, w przybliżeniu 4500 mm 4,5 m. Promień gięcia rury SRS 110 w temperaturze ±0 C wynosi: 55 x 110, w przybliżeniu 6100 mm 6,1m. na przestrzenie otwarte osprzęt, elementy mocujące Tabela 6. Promienie gięcia rur w kręgach Typ rury Promień gięcia Typ rury Promień gięcia KR 50 0,35 VA 32 0,60 KR 75 0,35 VA 50 0,65 KR 110 0,35 VA 75 0,90 DVR 50 0,35 OPTO 32/2 0,60 DVR 75 0,35 OPTO 32 0,65 DVR 110 0,35 OPTO 40 0,65 DVR 160 0,35 OPTO 50 0,65 Promienie gięcia podano w metrach dla temperatury + 20 C taśmy zagadnienia techniczne Zagadnienia techniczne 55

56 Zagadnienia techniczne Łączenie elementów systemu 1. Łączenie rur o karbowanej ściance zewnętrznej (DVK, DVK-T, DVR, KR) należy wykonywać za pomocą fabrycznych złączek mułoszczelnych typu M (Rys. 16) lub dostarczanych wraz z dwoma uszczelkami gumowymi złączek wodoszczelnych typu MT (Rys. 17). Uszczelki należy umieszczać w przedostatnim zagłębieniu (Rys. 17). Wewnętrzną powierzchnię złączki i uszczelki należy posmarować środkiem ułatwiającym poślizg, a następnie wsunąć rurę w złączkę do oporu. W przypadku złączek mułoszczelnych typu M oraz złączek wodoszczelnych typu MT, łączenie następuje po wsunięciu końca rury w złączkę, aż do zakleszczenia się haków złączki na karbach rury (złączki M50T i M160T nie posiadają zatrzasków). Rysunek 16 Łączenie rur złączką mułoszczelną typu M Rysunek 17 Łączenie rur złączką wodoszczelną typu MT 2. Łączenie rur gładkościennych typu A, SRS, SRS-X, UV-X, BE odbywa się poprzez wsunięcie końcówki jednej rury w prefabrykowany kielich na końcu drugiej. W przypadku rur gładkościennych bez kielicha łączenie odbywa się za pomocą odpowiednich złączek wewnętrznych typu IM (Rys. 18) lub złączek mułoszczelnych typu M. Istnieje możliwość łączenia gładkościennych rur osłonowych poprzez doczołowe zgrzewanie. Rury typu OPTO łączone są za pomocą złączki MO (Rys. 19). Rysunek 18 Łączenie rur złączką wewnętrzną typu IM Rysunek 19 Łączenie rur OPTO złączką typu MO 3. Łączenie połówek rur osłonowych typu A PS i SVA następuje przez ich złożenie i zaciśnięcie, aż do momentu zakleszczenia się zatrzasków znajdujących się po bokach rury. Łączenie prefabrykacyjnych odcinków rur typu A PS polega na przesunięciu połówek rur o min. 0,5 m i wsunięcie połówki jednej rury w połówkę drugiej (Rys. 20). Rysunek 20 Łączenie dwudzielnej rury osłonowej typu A PS 56 TELEFON FAX office@arot.com.pl

57 Zagadnienia techniczne System rur naprawczych GABOCOM Ogólna charakterystyka System dzielonych rur naprawczych produkcji GABO pozwala na wypełnienie uszkodzonych rur kanalizacji wtórnej i rurociągów kablowych zachowując ich pierwotne właściwości. Szczelność pneumatyczna wypełnianych odcinków wynosi 10 bar. Sztywność obwodowa rury KKHR 40 zmierzona wg. Szwedzkiej Normy SS 3519 wynosi ok. 13 kn/m 2 i pozwala na stosowanie rur w miejscach występowania obciążeń od transportu. W przypadku naprawy kanalizacji biegnącej w poprzek pasa drogowego zaleca się zastosowanie dodatkowej rury osłonowej AROT np.: A 120 PS. W miarę możliwości uzupełnienie rurociągów należy wykonywać w odcinkach prostoliniowych. Minimalny promień gięcia rur KKHR 40 wynosi 3 m w temperaturze wyższej niż +5 C i rośnie wraz ze spadkiem temperatury. do układania w ziemi Opis montażu 1. Wyciąć odcinek istniejącego rurociągu uważając aby nie uszkodzić kabla. Rysunek 21 na przestrzenie otwarte 2. Sfazować końce rur istniejącego rurociągu (szczegół F) do grubości odpowiadającej grubości ścianek rury naprawczej (grubość ścianki rury naprawczej KKHR 40 wynosi 1,9 mm) Rysunek 22 osprzęt, elementy mocujące 3. Usunąć paski taśmy zabezpieczającej zatrzaski końców obu połówek rury na długości ok. 50 mm - szczegół A. Uzupełnić każdy zatrzask jednym paskiem kitu (dwa paski kitu dołączone są do każdej złączki EBM) zwracając szczególną uwagę na dokładne wypełnienie czoła zatrzasku. taśmy Rysunek Zatrzasnąć połówki rur przy użyciu narzędzia montażowego typu KKHR-G firmy GABO Rysunek 24 zagadnienia techniczne 1,9 m Zagadnienia techniczne 57

58 Zagadnienia techniczne 5. Nałożyć złączki EBM na oba końce rury, zwracając uwagę na przesuniecie linii zatrzasku rury KKHR względem linii łączenia złączki o ok. 60. Elementy zatrzaskowe złączki dobić młotkiem, aż do wyrównania zewnętrznych krawędzi złączki. Rysunek 25 Przed wykonaniem próby ciśnieniowej rurociągu rury należy zasypać warstwą piasku grubości 10 cm i wypełnić wykop gruntem rodzimym, zagęszczając go do 85% wg zmodyfikowanego Proctora. Rury nierozprzestrzeniające płomienia Dostarczając rury osłonowe do ochrony kabli na inżynierskich obiektach mostowych coraz częściej spotykamy się z wymaganiem, aby rury miały odporność na działanie ognia. Zgodnie z normą PN-EN , rury osłonowe do układania w ziemi nie muszą spełniać takich wymagań. Jednak część pierwsza tej samej normy, omawiająca wymagania ogólne, wprowadza pojęcie: Systemy rur nierozprzestrzeniające płomienia. Wymagania tam określone są zbliżone do wymagań dla rur trudnopalnych określonych w normie zakładowej Telekomunikacji Polskiej ZN-96/TP S.A Obie normy opierają się na Europejskiej Normie EN /1 dotyczącej płomienia probierczego 1kW. Ponieważ jednak występują pewne różnice, ostatecznie oparliśmy się na nadrzędnej Polskiej Normie PN-EN : Systemy rur instalacyjnych do prowadzenia przewodów. Część 1: Wymagania ogólne, pkt. 12.1: Odporność na rozprzestrzenianie płomienia. Po kilku próbach z różnymi uniepalniaczami naszego surowca uzyskaliśmy pozytywny wynik badania w niezależnym laboratorium. Zakres produkcji i oznaczenia Tablica nr 8 normy PN-EN podaje czas przyłożenia ognia w zależności od grubości ścianki rury. Zakres grubości kończy się na wielkości 6,5mm. To ograniczenie powoduje, że tylko dla takich rur możemy wystawić deklarację zgodności z ww. normą. Dla rur o grubszych ściankach projektant powinien określić czas przyłożenia płomienia. Rury osłonowe nierozprzestrzeniające płomienia oznaczamy poprzez dodanie na końcu symbolu rury liter FP (np. BE 50 FP). Dobór rury osłonowej 1. Średnica wewnętrzna rury powinna być 1,5 razy większa od zewnętrznej średnicy kabla energetycznego oraz 2 razy większa od zewnętrznej średnicy kabla światłowodowego. 2. Rur osłonowych produkowanych przez AROT POLSKA, ze względu na ich palność, nie stosuje się do instalacji wewnętrznych. 3. W Tabeli 7 i Tabeli 8 przedstawiono możliwości doboru rury osłonowej w zależności od ich przeznaczenia. 58 TELEFON FAX office@arot.com.pl

59 Zagadnienia techniczne Tabela 7. Zalecany dobór rury osłonowej układanej w ziemi w zależności od przeznaczenia TYP WYKOP OTWARTY OBCIĄŻENIE OD TRANSPORTU PRZECISK, PRZEWIERT OBCIĄŻENIE OD TRANSPORTU OSŁONA ISTNIEJĄCEGO KABLA NAPRAWA KANALIZACJI TAK NIE TAK NIE A + + SRS + SRS-X + SRS-G SRSG-X + DVK + + DVK-T + + DVR + KR + OPTO + + A PS KKHR + + W celu dobrania odpowiedniej rury osłonowej naszej produkcji układanej w ziemi można skorzystać z programu obliczeniowego AROT. do układania w ziemi na przestrzenie otwarte Tabela 8. Zalecany dobór rury osłonowej układanej na przestrzeni otwartej w zależności od przeznaczenia TYP OSŁONA NA BUDYNKU, SŁUPIE PRZEKRACZANIE RZEK OSŁONA NA OSŁONA ISTNIEJĄCEGO KABLA 2,0 m >2,0 m SKAŁACH, MOSTACH, WIADUKTACH NAPRAWA KANALIZACJI VA + BE + UV-X + SV + SMR + SVA + + osprzęt, elementy mocujące Tarcie Zjawisko tarcia jest istotnym problemem, który występuje przy instalacji kabla w rurze osłonowej. Przy mechanicznym zaciąganiu jest to parametr decydujący o maksymalnej długości zaciągowej w istniejących warunkach. W przypadku metody pneumatycznej, stosowanej do instalacji kabli światłowodowych, tarcie jest ograniczone przez wytworzoną poduszkę powietrzną i nie ma decydującego wpływu na instalację. Z uwagi na powyższe skupimy się na metodzie mechanicznej. W przypadku prostoliniowego odcinka rurociągu maksymalną długość zaciągową można wyrazić zależnością: taśmy gdzie: L max - maksymalna długość zaciągowa [m] F max - maksymalna siła rozciągająca kabel dopuszczana przez producenta [N] µ - współczynnik tarcia pomiędzy rurą osłonową a kablem m L - masa metra kabla [kg/m] g - przyspieszenie ziemskie - ok. 10m/s 2 zagadnienia techniczne Wielkością w powyższym wzorze, na którą możemy wpływać jest współczynnik tarcia. Decydujące znaczenie ma tu jakość powierzchni wewnętrznej rury. Dzięki stosowaniu pierwotnego HDPE wielkości współczynnika tarcia w naszych osłonach są optymalne. Aby zmniejszyć tarcie podczas zaciągania kabla często stosuje się środki smarne, które pozwalają wydłużyć długość zaciągową nawet trzykrotnie. Na podstawie przeprowadzonych badań do obliczeń proponujemy przyjmować wartości współczynnika tarcia dla naszych rur wg Tabeli 9. Zagadnienia techniczne 59

60 Zagadnienia techniczne Tabela 9. Obliczeniowe wartości współczynnika tarcia Wewnętrzna ściana gładka Wewnętrzna ściana z żebrami ślizgowymi Bez środka smarnego 0,40 0,30 Ze środkiem smarnym 0,15 0,10 Zagadnienie komplikuje się, gdy na trasie pojawiają się łuki. Wzrost siły tarcia następuje w tym przypadku wykładniczo. Obrazuje to zależność Eklera: gdzie: F 1 - siła tarcia w miejscu wejścia kabla w łuk [N] F 2 - siła tarcia w miejscu wyjścia kabla z łuku [N] e - podstawa logarytmu naturalnego - 2,72 µ - współczynnik tarcia pomiędzy rurą osłonową a kablem a - kąt między ramionami ograniczającymi łuk [radian] Siłę tarcia na wejściu w łuk możemy obliczyć z zależności: gdzie: F 1 - siła tarcia w miejscu wejścia kabla w łuk [N] µ - współczynnik tarcia pomiędzy rurą osłonową a kablem m L - masa metra kabla [kg/m] g - przyspieszenie ziemskie - ok. 10 m/s 2 L 1 - długość odcinka do początku łuku [m] Analizując zależność [6] możemy zauważyć, że aby zmniejszyć wzrost siły tarcia wynikającej z łuków należy minimalizować siłę tarcia na wejściu w łuk. Można to uzyskać poprzez taki podział na odcinki zaciągowe, aby łuki były w początkowej fazie odcinka. Problem obrazuje schemat. Składowanie Rury osłonowe produkowane przez AROT POLSKA, powinny być składowane na płaskim podłożu, do wysokości max. 3,5 m. Mogą być składowane na przestrzeniach otwartych przez okres max. 3 miesięcy od daty produkcji bez żadnych zabezpieczeń dodatkowych. Składowanie w okresie dłuższym niż 3 miesiące wymaga zabezpieczenia wyrobów przed wpływem promieniowania ultrafioletowego. Promieniowanie ultrafioletowe nie ma wpływu na zmianę właściwości mechanicznych rur z grupy osłon zalecanych przez AROT POLSKA do stosowania na przestrzeniach otwartych tzn. rur typu BE, UV-X, SV, SVA i VA. Transport Rury mogą być transportowane przy użyciu dowolnych środków transportu, zapewniających stabilne ułożenie i możliwość przymocowania opakowań zbiorczych przy pomocy pasów ściągających, celem uniknięcia ich przesuwania się. 60 TELEFON FAX office@arot.com.pl

61 Zagadnienia techniczne Literatura Katalog wyrobów AROT POLSKA Sp. z o.o. L. E. Janson, J. Molin. Projektowanie i wykonawstwo sieci zewnętrznych z tworzyw sztucznych 1991 r. Pipeline construction using plastic pipe systems. NPG 2001 do układania w ziemi Normy ZN-96/TPSA-004 ZN-96/TPSA-011 ZN-96/TPSA ZN-96/TPSA ZN-96/TPSA ZN-96/TPSA ZN-96/TPSA ZN-96/TPSA PN-76/E PN-EN :2002 PN-EN :2009 N-SEP-E-004 LE-001-1/05 LE-001-2/05 PN-ENV 1046:2007 Telekomunikacyjne linie kablowe. Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Wymagania i badania Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne Telekomunikacyjna kanalizacja kablowa. Kanalizacja pierwotna. Wymagania i badania Telekomunikacyjna kanalizacja kablowa. Rury polietylenowe karbowane, dwuwarstwowe. Wymagania i badania Telekomunikacyjna kanalizacja kablowa. Rury polietylenowe (RHDPE-p) przepustowe. Wymagania i badania Telekomunikacyjna kanalizacja kablowa. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania Telekomunikacyjna kanalizacja kablowa. Złączki rur. Wymagania i badania Telekomunikacyjna kanalizacja kablowa. Uszczelki końców rur. Wymagania i badania Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Systemy rur instalacyjnych do prowadzenia przewodów. Część 2-4: Wymagania szczegółowe dla systemów rur instalacyjnych układanych w ziemi Systemy rur instalacyjnych do prowadzenia przewodów. Część 1: Wymagania ogólne Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Raport z badań Instytutu Techniki Badawczej dotyczący systemu rur osłonowych AROT POLSKA Raport z badań Instytutu Techniki Budowlanej dotyczący systemu rur osłonowych przeznaczonych na przestrzenie otwarte Systemy przewodów rurowych z tworzyw sztucznych - Systemy poza konstrukcjami budynków do przesyłania wody lub ścieków. Praktyka instalowania pod ziemią i nad ziemią. zagadnienia techniczne taśmy osprzęt, elementy mocujące na przestrzenie otwarte Zagadnienia techniczne 61

62 Zagadnienia Opracowania techniczne Opracowania System uszczelnień dla rur i kabli Przepusty, pokrywy, pierścienie i włazy uszczelniające System mikrokanalizacji Mikrorury, prefabrykowane wiązki mikrorur i osprzęt System AROT MOST Rozwiązania do prowadzenia kabli i przewodów na obiektach mostowych System studni kablowych Studnie z tworzywa sztucznego i zasobniki Program obliczeniowy AROT Dobór typu i średnicy rury osłonowej, obliczenia wytrzymałościowe ugięcia rury, raport z doboru i obliczeń, przekrój poprzeczny 62 TELEFON FAX office@arot.com.pl

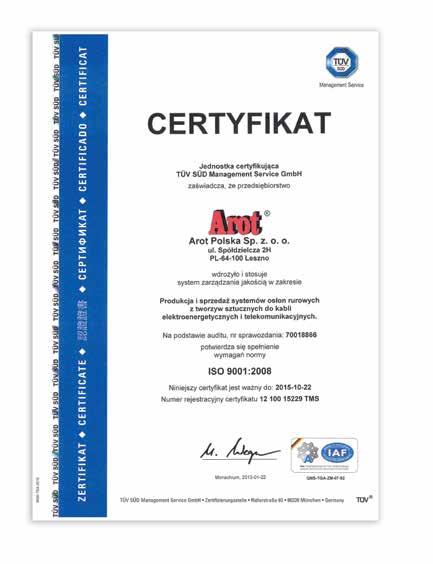

63 Zagadnienia Certyfikaty i techniczne świadectwa Certyfikat ISO 9001:2000 Oczekiwania i satysfakcja klientów są wyznacznikiem jakości naszych wyrobów i usług. Jakość ta jest wkładem wszystkich pracowników, którzy mają odwagę już dziś tworzyć to, czego klient zacznie oczekiwać jutro. do układania w ziemi taśmy osprzęt, elementy mocujące na przestrzenie otwarte Wyroby posiadają Aprobatę Techniczną Nr AT/ /1 wydaną przez Instytut Badawczy Dróg i Mostów. Rury przeznaczone do układania w ziemi są zgodne z PN-EN Zgodność wyrobów z wymogami Dyrektywy nr 2006/95/WE potwierdza niezależny raport z badań wykonanych w Instytucie Techniki Budowlanej. zagadnienia techniczne Zagadnienia techniczne 63

64 Rury osłonowe Katalog wyrobów Zagadnienia techniczne Oferta AROT POLSKA Oferta AROT POLSKA zawiera kompletny system rur osłonowych do kabli elektroenergetycznych, telekomunikacyjnych i telewizyjnych oraz zestaw akcesoriów niezbędnych przy układaniu i zaciąganiu kabli. W skład tego asortymentu wchodzą: gładkościenne rury osłonowe typu A, SRS, SRS-X, SRS-G, SRS-GX, OPTO jedno - i dwuścienne karbowane rury osłonowe typu KR, DVR, DVK, DVK-T mikrorury dzielone rury osłonowe A PS, KKHR rury osłonowe do stosowania na przestrzeniach otwartych BE, UV-X, SV, VA dzielone rury osłonowe do stosowania na przestrzeniach otwartych SVA rury osłonowe nierozprzestrzeniające płomienia kolanka, złączki, odgałęźniki, pokrywy, elementy mocujące, zasobniki światłowodowe taśmy ostrzegawcze i lokalizacyjne studnie kablowe AROT POLSKA ciągle rozwija i doskonali swoje produkty, stąd rezerwuje sobie prawo do modyfikacji lub zmiany specyfikacji swoich wyrobów bez powiadamiania. Wszystkie informacje zawarte w tej publikacji przygotowane zostały w dobrej wierze i w przeświadczeniu, że na dzień przekazania materiałów do druku są one aktualne i nie budzą zastrzeżeń. Niniejszy katalog nie stanowi oferty w rozumieniu przepisów eksu Cywilnego, lecz informację o produktach AROT POLSKA. AROT POLSKA Sp. z o.o. ul. Dobieżyńska Buk POLSKA Tel Fax office@arot.com.pl
