1 V&A VA30S Multimetr Numer katalogowy # 5896 INSTRUKCJA OBSŁUGI DOKŁADNIE ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI PRZED ROZPOCZĘCIEM PRACY Niestosowanie się do zaleceń zawartych w instrukcji może spowodować uszkodzenie lub zniszczenie przyrządu oraz sprowadzić zagrożenie zdrowia i życia użytkownika. -1-

2 Rozdział 1 Zawartość Strona Informacje ogólne Wstęp Wyposażenie Bezpieczeństwo użytkowania Międzynarodowe symbole bezpieczeństwa i elektryczne 2 Dane techniczno-eksploatacyjne Dane znamionowe Wymiana baterii. Wymiana bezpieczników. 3 Opis funkcjonalny Opis panela czołowego Opis wskaźników ekranu LCD Zasilanie miernika Opis funkcji pomiarowych miernika Kalibracja Pomiary B1. Pomiar napięcia V AC B2. Pomiar napięcia DC mv / AC mv B3. Pomiar częstotliwości sygnału logicznego / wypełnienia przebiegu B4. Pomiar rezystancji / test ciągłości obwodu / test diody B5. Pomiar pojemności B6. Pomiar prądu DC / AC B7. Pomiar temperatury B8. Pomiar częstotliwości analogowej Pomiar względny Pomiar wartości: maksymalnej (MAX), minimalnej (MIN) Pomiar wartości: szczytowej PEAKmax, PEAKmin Podświetlenie ekranu Zatrzymanie wskazania (Data HOLD) Automatyczne wyłączenie zasilania (uśpienie) i Komunikacja z komputerem interefejs USB [PC-LINK] y pomiarowe i dokładności A. Pomiar napięcia V AC B. Pomiar napięcia V DC C. Pomiar prądu A AC D. Pomiar prądu A DC E. Pomiar rezystancji F. Pomiar pojemności G. Test diody (złącza półprzewodnika) H. Pomiar częstotliwości sygnału logicznego I. Pomiar częstotliwości sygnału analogowego K. Pomiar wypełnienia cyklu L. Pomiar temperatury

3 1. INFORMACJE OGÓLNE Wstęp Dziękujemy za zakup miernika V&A VA30S. Załączona instrukcja obsługi miernika zawiera ważne informacje dotyczące bezpieczeństwa pracy i właściwego użytkowanie miernika. Zalecamy zapoznanie się z instrukcją, w szczególności z uwagami oznaczonymi symbolem Ważna informacja! Wyposażenie Bateria 1,5V [AAA] Przewody pomiarowe Przyłącze optyczne interfejsu USB 6 2kpl 1 Płyta CD (oprogramowanie) Sonda temperatury T/C:K (j.pol + j.ang) W wypadku stwierdzenia niekompletnego wyposażenia proszę skontaktować się ze sprzedawcą Bezpieczeństwo użytkowania Miernik spełnia standardy IEC bezpieczeństwa pomiarów: dla zakresu ochrony środowiska stopień 2, dla zakresu przeciążeń napięciowych [ CAT.II 1000V ] oraz posiada podwójną izolację. Zgodność z wymaganiami 89/336/EEC, 73/23/EEC, 93/68/EEC. CAT.II: poziom układowy, instalacje niskonapięciowe. CAT.III: poziom dystrybucji, instalacje mieszane, mniejsze nieustalone przepięcie niż w CAT.IV. CAT.IV: Poziom podstawowy zaopatrzenia, systemy kablowe, linie napowietrzne. Miernik należy używać tylko do pomiarów wyspecyfikowanych (zgodnych) w instrukcji, w przeciwnym wypadku zabezpieczenia miernika mogą być niewystarczające. Zagrożenie: sygnalizuje warunki i czynności, które moga powodować zagrożenie utraty zdrowia lub życia użytkownika. Informuje o sposobach zabezpieczenia się przed porażeniem prądem elektrycznym. UWAGA: sygnalizuje warunki i czynności, które moga powodować uszkodzenie miernika, prowadzące do niedokładnych pomiarów (wskazań). ZAGROŻENIE! Używanie miernika niezgodnie z instrukcją może spowodować, że zabezpieczenia miernika nie wystarczą do bezpiecznej pracy. Przed rozpoczęciem pracy lub naprawy miernika, należy uważnie zapoznać się z następującymi informacjami. Nie doprowadzać do miernika napięć powyżej 1000V AC/DC. Nie używać miernika w środowisku wybuchowym (gazy, opary). Nie używać miernika w warukach kondensacji wilgoci. Podczas pomiarów nie dotykać części metalowych sond pomiarowych. Palce należy trzymać powyżej izolacyjnych osłon tych sond. Nie używać miernika, gdy zdjęta jest jego pokrywa lub są wymontowane jakieś części. Podczas pomiaru izolacji nie dotykać mierzonego obwodu. -3-

4 UWAGA! Przed rozpoczęciem pomiarów dokonać inspekcji miernika (przewodów pomiarowych), czy nie jest uszkodzony. Nie używać miernika w wypadku uszkodzenia mechanicznego, gdy wystają z niego metalowe części, gdy uszkodzona jest plastikowa obudowa. Pełna zgodność ze standardami bezpieczeństwa jest gwarantowana tylko, gdy używane są dostarczone w komplecie przewody pomiarowe. W wypadku uszkodzenia, przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych. Nie używać uszkodzonych przewodów pomiarowych. Nie dotykać końcówek i gniazd pomiarowych podczas pomiaru. Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności. Niestosowanie się do zaleceń grozi porażeniem prądem. Zachować szczególną ostrożność przy pomiarach powyżej 60VDC lub 30 VACrms Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego. Gdy nie jest znana skala mierzonej wielkości elektrycznej należy do pomiaru wybrać najwyższy zakres. Przed zmianą zakresu pomiarowego przełącznikiem obrotowym należy odłączyć przewody pomiarowe od mierzonego obwodu. Przed pomiarem rezystancji, pojemności lub ciągłości obwodu należy rozładować pojemności oraz odłączyć wszystkie źródła zasilania obwodu. Przed pomiarem tranzystora upewnić się, że odłączono sondy pomiarowe od innego mierzonego obwodu. Nie używać i nie przechowywać miernika w warunkach wysokiej temperatury, wilgotności, w otoczeniu wybuchowym, łatwozapalnym, w silnym polu magnetycznym. W warunkach wysokiego pola elektrostatycznego (rozładowanie) (+/-4kV) miernik może nie pracować poprawnie. Może zajść potrzeba zresetowania miernika. Usunąć przewody pomiarowe i przyłącze RS232C z miernika przed zdjęciem obudowy. Do naprawy miernika używać wyłącznie oryginalnych części lub części o identycznych parametrach elektrycznych. Miernik przeznaczony do użytku wewnątrz pomieszczenia. Nie używać miernika, gdy wskaźnik baterii sygnalizuje stan wyczerpania. Wskazania miernika mogą być nieprawdziwe, co grozi porażeniem prądem elektrycznym. Wyjąć baterię z miernika, gdy nie będzie on używany przez dłuższy czas. Przed wymianą baterii upewnić się, że miernik jest wyłączony Okresowo czyścić obudowę miernika wilgotną ściereczką ze słabym detergentem. Nie używać do czyszczenia past ściernych oraz rozpuszczalników. Międzynarodowe symbole bezpieczeństwa i elektryczne. Ważna informacja! Przebieg elektryczny AC Niebezpieczne napięcie! Przebieg elektryczny DC Uziemienie (gniazdo) Przebieg elektryczny AC lub DC Podwójna izolacja Bezpiecznik Bateria, akumulator (wyczerpana) Zgodność standardu EU -4-

5 2. DANE TECHNICZNO-EKSPLOATACYJNE Dane znamionowe / Podstawowe parametry techniczne CE, IEC CAT.II 1000V przeciążenia, podwójna izolacja. Stopień ochrony Certyfikaty, Normy środowiska: 2. Napięcie maksymalne Pomiędzy gniazdem a uziemieniem : 1000V AC/DC Terminal μama: 0,250A / 250V Φ5x20 Bezpieczniki Terminal 10A: 10A / 250V Φ6,2x32 Zasilanie Bateria 1,5V [AAA] 6 szt. [AutoOFF] Wskaźnik rozładowania baterii [gdy napięcie zasilania < 7,0V]. Zarządzanie energią Ekran LCD Automatyczne wyłączanie zasilania [AutoPower OFF Sleep Mode 15 min]. Cyfry Odświeżanie 2/sek LIGHT podświetlenie ekranu. Bargraph Wskaźnik linijkowy [bargraph], 46 segmentowy Automatycznie [AUTO] lub ręcznie. Ciągłość obwodu Sygnalizacja dźwiękowa (beep) poniżej progu [30Ω]. Sygnał analogowy, zakresy 2Hz do 200kHz. Pomiar częstotliwości Wypełnienie sygnału logicznego (2Hz do 10MHz). Pomiar cyklu Pomiar wypełnienia cyklu [DUTY] [ 5% ~ 94,9% ]. Pomiar napięcia AC/DC do 1000V AC/DC [TrueRMS] Pomiar prądu AC/DC 0 do 10A [TrueRMS] Pomiar rezystancji 220Ω [0,01Ω] do 220MΩ Pomiar pojemności 0,001nF do 220mF Pomiary inne: MAX/MIN; PEAK MAX / MIN; RELΔ Polaryzacja: wskaźnik ujemnej polaryzacji Komunikacja z PC: Interfejs USB (podczerwień). Przekroczenie zakresu: 0L wskaźnik przekroczenia zakresu. Zatrzymanie pomiaru - wskaźnik Data HOLD H Temperatura pracy 0 C ~ 30 C 80%RH / 30 C ~ 50 C 50%RH przechowywania -20 C ~ 60 C 80%RH Wysokość n.p.m. praca (dokładności) <2000m Wymiary / waga H:40 x W:100 x L:200 [mm] / 560g (wraz z baterią). WYMIANA BATERII 1. Wskaźnik stanu baterii na ekranie sygnalizuje rozładowanie baterii (złe zasilanie miernika). Wskazania pomiarów mogą być nieprawdziwe. Grozi to porażeniem prądem eletrycznym! Należy wymienić baterię na sprawną. 2. Odłączyć wszystkie przewody od miernika, zdjąć pokrywę osłaniającą baterie. 3. Usunąć zużyte baterie. Założyć nowe, zgodne ze specyfikacją danych technicznych miernika. Zwracać uwagę na poprawność polaryzacji zasilania. 4. Założyć pokrywę baterii. Porównać wskazania miernika z innym, sprawnym miernikiem. 5. Nie wyrzucać zużytych baterii do niesegregowanych śmieci! Usuwać zgodnie z zasadami utylizacji niebezpiecznych odpadów elektronicznych. WYMIANA BEZPIECZNIKA Terminal μama: 0,250A / 250V / Φ5x20 Terminal A: 10A / 250V / Φ6,2x32 UWAGA: Dla uniknięcia zagrożenie porażenia prądem elektrycznym lub uszkodzenia miernika należy stosować bezpieczniki tylko jak w specyfikacji. Przepalenie bezpiecznika jest zwykle spowodowane błędem użytkownika. Wyłączyć miernik i odłączyć przewody z gniazd pomiarowych. Usunąć pokrywę baterii. Usunąć uszkodzone bezpieczniki, zainstalować nowe bezpieczniki o parametrach zgodnych ze specyfikacją. Założyć pokrywę baterii. -5-

6 3. OPIS FUNKCJONALNY Opis Gniazda pomiarowe VΩHz - wszystkie funkcje oprócz pomiaru natężenia prądu COM - ogólne (czarny przewód pomiarowy) maμa - pomiar natężenia prądu, ma, μa 10A - pomiar natężenia prądu (0,5A - 10A) Przełącznik obrotowy (wybór funkcji pomiaru). PCLink - załączanie miernika do interfejsu USB Przyciski funkcyjne PEAKH - Pomiar wartości szczytowych PEAK-max/min (AC). Naciśnięcie przycisku (przy pomiarze AC) powoduje wejście w tryb pomiaru wartości szczytowej. Ponowne naciśnięcie powoduje wejście w tryb pomiaru wartości szczytowej minimum (pik minimum). Wyjście z trybu poprzez naciśnięcie przycisku na czas > 1 sek. HOLD - Zatrzymanie bieżacego wskazania. Przyciśnięcie przycisku na 2 sekundy spowoduje, że miernik z opóźnieniem 6 sekund wprowadzi tryb DataHOLD. 9. FUNC. - Przełączanie funkcji (niebieski) pomiarowej dla jednego ustawienia przełącznika obrotowego. 10. RANG - Miernik po włączeniu znajduje się w trybie automatycznego doboru zakresu (wskaźnik AUTO). Przyciśnięcie RANGE wprowadza tryb ręcznego wyboru zakresu (wskaźnik MANUAL). Przyciśnięcie RANGE na czas > 2 sekundy powoduje powrót do autozakresu (wskaźnik AUTO). Przycisk nieaktywny dla funkcji pomiaru sygnału logicznego i diody. 11. Hz/DUTY Przyciśnięcie przycisku w trybie pomiaru AC (V/A) powoduje wejście w tryb pomiaru częstotliwości liniowej. Kolejne przyciśnięcie powoduje wejście w tryb pomiaru wypełnienia cyklu. Przyciśnięcie w trybie pomiaru częstotliwości (Hz%) powoduje wejście w tryb pomiaru wypełnienia cyklu (powrót do Hz). 12. LIGHT 13. RELΔ - Włączanie / wyłączanie podświetlenia ekranu LCD. Automatyczne wyłączenie po 60 sek. - Wprowadzanie trybu pomiaru względnego. Przy wciśnięciu przycisku zapamiętana jest aktualna wartość pomiaru jako wartość odniesienia. Dalsze wskazania pokazują różnicę bieżącego pomiaru i wartości odniesienia. Ponowne naciśnięcie przycisku powoduje powrót do trybu normalnego pomiaru. Przycisk nieaktywny dla trybu pomiaru częstotliwości i diody. -6

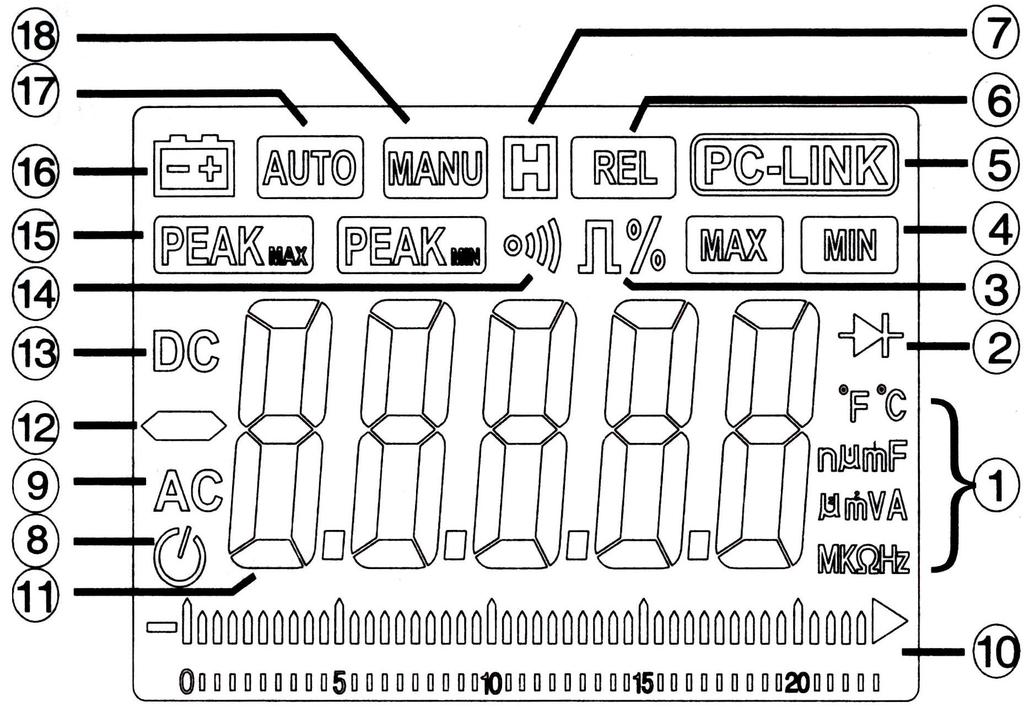

7 Wprowadzanie trybu pomiaru względnego. Przy wciśnięciu przycisku zapamiętana jest aktualna wartość pomiaru jako wartość odniesienia. Dalsze wskazania pokazują różnicę bieżącego pomiaru i wartości odniesienia. Ponowne naciśnięcie przycisku powoduje powrót do trybu normalnego pomiaru. Przycisk nieaktywny dla trybu pomiaru częstotliwości i diody. 14. MAX/MIN Przełączanie pomiaru (wskazania) wartości maksymalnej mierzonego sygnału MAX, wartości minimalnej MIN, różnicy MAX-MIN. Przyciśnięcie przycisku na czas > 2 sekundy powoduje powrót no trybu wskazania bieżącego pomiaru. Przycisk niekatywny dla trybu pomiaru częstotliwości i diody. 15. Ekran LCD. 16. Terminal interfejsu USB. Ekran LCD Jednostka (jednostki) pomiaru. Wskaźnik funkcji pomiaru cyklu lub sygnału logicznego. Wskaźnik pomiaru wypełnienia cyklu. Wskaźnik trybu MAX, MIN, MAX-MIN Wskaźnik PC-LINK trybu komunikacji interfejsem USB z komputerem (programem). Wskaźnik trybu REL, pomiaru względnego. Wskaźnik H trybu DataHOLD, zatrzymania wskazania na ekranie. Wskaźnik aktywnego trybu automatycznego wyłączania zasilania (AutoPowerOFF). Wskaźnik pomiaru przebiegu przemiennego AC. Wskaźnik linijkowy (bargraph). Pole (5-cyfrowe) odczytu wskazania pomiaru. Wskaźnik ujemnej polaryzacji. Wskaźnik pomiaru przebiegu stałego DC. Wskaźnik generatora sygnału akustycznego (buzzer), pomiar ciągłości obwodu. Wskaźnik trybu pomiaru wartości szczytowej (minimum/maksimum). Wskaźnik rozładowania baterii należy do dalszych pomiarów wymienić baterie na nowe. Wskaźnik automatycznego wyboru zakresu. Wskaźnik ręcznego (manualnego) wyboru zakresu. -7-

8 Zasilanie miernika Miernik jest włączany/wyłączany przyciskiem POWER (6). Zasilany jest sześcioma bateriami 1,5V [AAA]. W celu oszczędzania baterii (energii), zastosowana jest funkcja [AutoPower OFF/Sleep MODE] automatycznego wyłączania zasilania (15 minut). Wyświetlany na ekranie (ciągle) wskaźnik rozładowania baterii (14) sygnalizuje konieczność wymiany baterii. Podczas wymiany baterii miernik powinien być wyłączony (OFF). Opis funkcji pomiarowych miernika. Pomiar wartości skutecznej TrueRMS. Wszystkie pomiary przebiegów przemiennych dla napięcia i prądu AC realizowane są w trybie TrueRMS. pomiaru ustawiany automatycznie lub manualnie. Po włączeniu zasilania (uruchomieniu miernika) ustawia się tryb automatycznego wyboru zakresu pomiarowego (wskaźnik AUTO). Przyciśnięcie RANGE wprowadza tryb ręcznego wyboru zakresu (wskaźnik MANUAL). Przyciśnięcie RANGE na czas > 2 sekundy powoduje powrót do autozakresu (wskaźnik AUTO). Przycisk nieaktywny dla funkcji pomiaru sygnału logicznego i diody. Pomiar częstotliwości sygnału analogowego. Naciśnięcie przycisku HZ/DUTY przełącza na tryb pomiaru częstotliwości liniowej aktualnie mierzonego sygnału analogowego (również ze składową stałą). jakkolwiek zaleca się pomiar przebiegu bez składowej stałej. Ponowne naciśnięcie, przejście do trybu pomiaru wypełnienia cyklu. Kolejne powrót do poprzedniego trybu pomiaru. Pomiar wypełnienia przebiegu impulsowego. Wyliczany jako : [szerokość (czas) wysokiego poziomu / okres] x 100% Podczas pomiaru diody miernik wskazuje napięcie przewodzenia diody. Pomiar względny. Miernik zapamiętuje wskazanie pomiaru w momencie przyciśnięcia przycisku RELΔ jako wartość odniesienia. Dalsze wskazania podaja wartość wyliczaną wg wzoru: (wartość bieżącego pomiaru) (wartość odniesienia) Pomiar względny może być używany do badania odchyleń sygnału lub np. do eliminowania błędu pomiaru wynikającego z rezystancji przewodów pomiarowych lub pojemności własnej miernika. Przełączanie pomiaru (wskazania) wartości maksymalnej mierzonego sygnału MAX, wartości minimalnej MIN. Podczas pomiaru odświeżane na ekranie jest ustawione wskazanie wartości występującej w danym cyklu pomiarowym. Naciskanie przycisku MAX/MIN przełącza na ekranie wskazanie wartości maksymalnej, minimalnej. Po wyjściu z trybu wskazywane wartości znikają. Przyciśnięcie przycisku na czas > 2 sekundy powoduje powrót no trybu wskazania bieżącego pomiaru. Automatyczne uśpienie / kontynuowanie trybu pracy. Jeżeli w trakcie pracy miernika przez czas > 15 minut nie zostanie przyciśnięty żaden przycisk lub nie zostanie przełączona pozycja przełącznika, automatycznie zostanie wprowadzony w stan uśpienia. Nadal zużywa minimalnie energię. Jeżeli więc dłuższy czas nie będziemy go używać lepiej jest miernik wyłaczyć przyciskiem POWER. Przywrócenie do pracy (wyprowadzenie z trybu uśpienia) następuje po przyciśnięciu dowolnego przycisku oprócz HOLD. Wyprowadzamy miernik z uśpienia, z poprzednimi nastawami. Przywrócenie pracy przełącznikiem obrotowym aktywuje tryb pomiaru bez poprzednich ustawień. Tryb AutoPowerOFF jest nieaktywny przy załączonym trybie PC-Link. Wskaźnik zbyt niskiego napięcia zasilania miernika. Wskazania miernika mogą być nieprawdziwe. należy wymienić baterie. Wskaźnik linijkowy (bargraph). Stosowany do graficznego odwzorowania pomiaru. Synchronizowany z wielkością mierzonego parametru. Nieaktywny dla trybu pomiaru MAX/MIN i wartości względnej. PCLINK (interfejs USB). Naciśnięcie przycisku PC-Link otwiera interfejs USB dla przesyłu danych pomiarowych do komputera. Program komputerowy zapisuje wyniki pomiaru w rekordach. Realizacja transmisji danych przez złącze pracujące w podczerwieni, eliminuje możliwość uszkodzenia komputera podczas pomiarów wysokiego napięcia. KALIBRACJA Nie ma wbudowanych w mierniku komponentów używanych do kalibracji. Realizowana jest ona programowo przez wewnętrzne oprogramowanie. Kalibracja winna być wykonywana przez wyspecjalizowany serwis. -8-

9 B. POMIARY B1. Pomiar napięcia V AC UWAGA: aby uniknąć szkód lub niebezpieczeństwa porażenia elektrycznego, nie należy próbować mierzyć napięć powyżej 1000V rms, mimo iż może być wskazanie. Przy pomiarze napięcia powyżej 60V DC / 30V AC należy zachować szczególną ostrożność. Dostępne zakresy pomiaru 0,23V ~ 1000V 1. Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. 2. Ustawić przełącznikiem obrotowym funkcję pomiaru V. 3. Przyciskiem FUNC. wybrać funkcję pomiaru VAC lub VDC. 4. Wpiąć przewody pomiarowe równolegle w mierzony obwód. 5. Odczytać wartość na ekranie. Po wybraniu trybu pomiaru automatycznie włącza się Autozakres (wskaźnik AUTO). W wypadku wskazania OL (przeciążenie) należy niezwłocznie odłączyć przewody od mierzonego obwodu. 6. Przyciskiem RANGE wybierany jest ręcznie zakres pomiarowy. Uwaga: w przypadku, gdy przewody pomiarowe poruszają się w powietrzu, indukowane w nich napięcie może powodować niestabilność wskazań. Nie ma to jednak wpływu na dokładność pomiaru. B2. Pomiar napięcia DC mv / AC mv UWAGA: przepalenie bezpiecznika wskazuje możliwość uszkodzenia miernika lub popełnienia błędu pomiarowego przez użytkownika. Przy pomiarze prądu nie przyłączać do gniazda pomiarowego napięcia większego niż 250V w stosunku do ziemi. Dostępne zakresy pomiaru 10μV ~ 220mV 1. Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. 2. Ustawić przełącznikiem obrotowym funkcję pomiaru mv. 3. Przyciskiem FUNC. wybrać funkcję pomiaru DCmV lub AcmV. 4. Wpiąć przewody pomiarowe równolegle w mierzony obwód. 5. Odczytać wartość na ekranie. Po wybraniu trybu pomiaru automatycznie włącza się Autozakres (wskaźnik AUTO). W wypadku wskazania OL (przeciążenie) należy niezwłocznie odłączyć przewody od mierzonego obwodu. Uwaga: w przypadku, gdy przewody pomiarowe poruszają się w powietrzu, indukowane w nich napięcie może powodować niestabilność wskazań. Nie ma to jednak wpływu na dokładność pomiaru. B3. Pomiar wypełnienia przebiegu sygnału logicznego częstotliwości mierzonych 2,01Hz ~ 10MHz (Vp 0,35 ~ 5V), pomiar wypełnienia w zakresie 5% ~ 94,9%. 1. Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. 2. Ustawić przełącznikiem obrotowym funkcję pomiaru Hz%. 3. Przyciskiem Hz/DUTY wybrać funkcję pomiaru Hz lub %. 4. Wpiąć przewody pomiarowe w mierzony obwód (czerwony przewód poziom logiczny wysoki). 5. Odczytać wartość na ekranie. Dla wypełnienia <5% - wskaźnik UL; >95% - wskaźnik OL na ekranie. W tym trybie pomiaru przycisk RANGE jest nieaktywny. B4. Pomiar rezystancji / Test ciągłości obwodu / Test diody (złącza półprzewodnika) UWAGA: dla zachowania bezpieczeństwa nie podawać na wejście napięcia wyższego niż 60V DC lub 30V ACrms. Przed rozpoczęciem pomiaru wyłączyć zasilanie układu, i rozładować kondensatory (wysokonapięciowe). y pomiarowe: 0,01Ω ~ 220MΩ. -9-

10 Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. Ω Ustawić przełącznikiem obrotowym pozycję: Przyciskiem FUNC. wybrać wymaganą funkcję pomiaru. Przyłaczyć przewody pomiarowe do mierzonej rezystancji lub obwodu (ciągłość). Przyłączyć czerwony przewód pomiarowy do anody, a czarny przewód do katody mierzonej diody (wymontowanej z obwodu). Miernik wskaże przybliżone napięcie przewodzenia diody. Przy odwróconych przewodach lub uszkodzonej diodzie (złączu) wyświetlone zostanie OL. Wskazanie OL sygnalizuje otwarty obwód lub złą polaryzację Test diody: jednostka pomiaru volt [V], napięcie przewodzenia diody (0 ~ 2V). Dla Uf>2V wskaźnik OL. Ciągłość obwodu jest sygnalizowana sygnałem dźwiękowym (buzzer) dla rezystancji obwodu < ok. 30Ω. Rezystancja przewodów pomiarowych wynosi około 0,1Ω ~ 0,2Ω, należy to uwzględnić przy pomiarze rezystancji o małej wartości. Pomiar rezystancji o wielkości > 1MΩ wymaga kilku sekund na ustabilizowanie wskazania. Zaleca się używanie jak najkrótszych przewodów pomiarowych. Przy pomiarze ciągłości obwodu przycisk RANGE jest nieaktywny. B5. Pomiar pojemności UWAGA: aby uniknąć zagrożenia lub uszkodzenia miernika lub testowanego układu, należy przed rozpoczęciem pomiaru wyłączyć zasilanie układu, i rozładować wszystkie kondensatory wysokonapięciowe. Rozładować mierzony kondensator (zewrzeć końcówki). y pomiarowe: 22nF ~ 220mF 1. Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. 2. Ustawić przełącznikiem obrotowym pozycję:. Miernik może wskazywać przypadkowe wielkości wynikające z wewnętrznych pojemności miernika. Dla pojemności C<10pF (zwarcie) wskazanie pomiaru 0 (zero), C>220mF wskazanie OL. Dla pomiaru pojemności mniejszych niż 40nF należy od wskazania odjąć wartość wewnętrznej pojemności miernika (dla zachowania podanej dokładności pomiaru). Naciśnięcie przycisku REL przy rozwartych przewodach pomiarowych zapisze wielkość pojemności zastępczej miernika i przewodów. 3. Zaleca się stosowanie krótkich przyłączy pomiarowych (na wyposażeniu miernika) w celu eliminowania pojemności przewodów. 4. Przyłączyć przewody pomiarowe do badanej pojemności (polaryzacja). Odczytać wartość na ekranie. pomiar pojemności powyżej 100μF wymaga dłuższego czasu. Polaryzacja czerwonego przewodu [ + ], czarnego przewodu [ ]. B6. Pomiar prądu DC/ AC y pomiarowe: μa : AC/DC 0,01μA ~ 2200μA ma : AC/DC 0,01μA ~ 2200μA A : AC/DC 1mA ~ 10A 1. Czerwony przewód pomiarowy załączyć do gniazda μama [max 220mA] lub A, czarny do gniazda COM. 2. Przełącznikiem obrotowym wybrać właściwy zakres pomiarowy μa, ma, A. 3. Przyciskiem FUNC. wybrać pomiar DC lub AC. 4. Wyłączyć zasilanie obwodu. Rozładować wszystkie kondensatory wysokonapięciowe. Przewody wpiąć szeregowo w mierzony obwód. Załączyć zasilanie mierzonego obwodu. 5. Odczytać wartość na ekranie. Po wybraniu trybu pomiaru automatycznie włącza się Autozakres (wskaźnik AUTO). Ręczny wybór zakresu RANGE dostępny dla zakresów μa, ma. Dla zakresu A niedostępny. W wypadku wskazania OL (przeciążenie) należy niezwłocznie odłączyć przewody od mierzonego obwodu. Uwaga: w przypadku, gdy przewody pomiarowe poruszają się w powietrzu, indukowane w nich napięcie może powodować niestabilność wskazań. Nie ma to jednak wpływu na dokładność pomiaru. Dla prądu 5A dopuszczalny jest pomiar ciągły. Dla prądu 5A I 10A wskazane jest pomiar ciągły przez okres 10 sekund i przerwa 15 minut. Jeżeli nie znamy rzędu wielkości mierzonego prądu, należy wybrać najwyższy zakres i redukować go, do uzyskania wymaganej dokładności pomiaru (dla MANUAL)

11 Jeżeli nie znamy rzędu wielkości mierzonego prądu, należy wybrać najwyższy zakres i redukować go, do uzyskania wymaganej dokładności pomiaru (dla MANUAL). B7. Pomiar temperatury Przełącznikiem obrotowym wybrać tryb pomiaru C. Na ekranie wskazana zostanie zostanie temperatura wewnątrz miernika (przybliżona). Czerwony przewód sondy temperatury załączyć do gniazda μama, czarny do gniazda COM. Przyciskiem FUNC. przełączana jest jednostka pomiaru C/ F. Odczytać wartość pomiaru na ekranie. B8. Pomiar częstotliwości analogowej y pomiarowe 5Hz ~ 200kHz 1. Przy pomiarze przebiegu AC (A lub V) można przełączyć przyciskiem Hz/DUTY funkcję pomiarową na pomiar częstotliwości przebiegu (RANG - nieaktywny). 2. Należy zwracać uwagę na amplitudę mierzonego sygnału, czułość wejścia przy pomiarze częstotliwości zależy od zakresu pomiarowego (patrz tabela): 3. Czułość (sinus) 220mV 100mV 2,2V 0,5V 22V 4V 220V 40V 1000V 400V Pomiar dla zakresu A (gniazdo A) realizowany jest z zastosowaniem bardzo małego obciążenia (bardzo mały spadek napięcia na wejściu). Wskazania pomiaru częstotliwości są możliwe dla prądu > 5A. Dla trybu pomiaru Hz/DUTY przyciskiem Hz/DUTY przełączany jest tryb pomiaru częstotliwości Hz i wypełnienia cyklu %. Pomiar względny Poza trybami pomiaru częstotliwości, wypełnienia przebiegu i diody (tryb REL nieaktywny), wszystkie inne pomiary mogą być wykonywane z zastosowaniem trybu pomiaru względnego - RELΔ. Naciśnięcie RELΔ wprowadza tryb pomiaru względnego, zapamiętana jest bieżąca wartość pomiaru (wartość odniesienia). Dalsze wskazania (pomiar) wyliczane są wg wzoru: Wartość wskazywana na ekranie = bieżąca wartość zmierzona wartość odniesienia Ponowne naciśnięcie RELΔ powoduje wyjście z trybu pomiaru względnego i powrót do normalnego pomiaru. Uwaga: stosując tryb pomiaru względnego przy pomiarze DC+AC, należy nacisnąć przycisk RELΔ bezpośrednio po odświeżeniu wskazania. Pomiar wartości: maksymalnej (MAX), minimalnej (MIN) Poza trybami pomiaru częstotliwości diody (tryb MAX/MIN nieaktywny), przyciskiem MAX/MIN można wprowadzić tryb pomiaru wartości maksymalnej MAX i minimalnej MIN w danym cyklu pomiaru. Na ekranie wyświetlane jest wskazanie wartości maksymalnej (MAX) lub minimalnej (MIN), pomiar wielkości realizowany jest w sposób ciągły i w wypadku wykrycia wyższej (niższej) wartości pomiaru wyświetlane wskazanie jest odświeżane. Pomiar wartości szczytowej: PEAKmax, PEAKmin W trybie pomiaru sygnału AC, przyciśnięcie PEAK na czas <1 sek wprowadza tryb PEAKmax. Ponowne naciśnięcie przycisku wprowadza tryb PEAKmin. Naciśnięcie przycisku na czas >1sek. - tryb PEAK jest opuszczany. Zaprzestanie pomiaru w trybie PEAK daje wskazanie OL

12 Podświetlenie ekranu Przyciskiem LIGHT włączane / wyłączane jest podświetlenie ekranu. Podświetlenie jest automatycznie wyłączane po upływie 60 sekund. Podświetlenie ekranu pobiera trzy razy więcej energii niż miernik przy normalnej pracy. Zatrzymanie wskazania (Data HOLD) Przyciskiem HOLD zatrzymujemy na ekranie bieżące wskazanie. Ponowne przyciśnięcie powoduje powrót do poprzedniego trybu pomiaru. Automatyczne wyłączenie zasilania (uśpienie) Automatyczne uśpienie / kontynuowanie trybu pracy. Jeżeli w trakcie pracy miernika przez czas > 15 minut nie zostanie przyciśnięty żaden przycisk lub nie zostanie przełączona pozycja przełącznika, automatycznie zostanie wprowadzony w stan uśpienia. Nadal zużywa minimalnie energię. Jeżeli więc dłuższy czas nie będziemy go używać lepiej jest miernik wyłaczyć przyciskiem POWER. Przywrócenie do pracy (wyprowadzenie z trybu uśpienia) następuje po przyciśnięciu dowolnego przycisku oprócz HOLD. Wyprowadzamy miernik z uśpienia, z poprzednimi nastawami. Przywrócenie pracy przełącznikiem obrotowym aktywuje tryb pomiaru bez poprzednich ustawień. Tryb AutoPowerOFF jest nieaktywny przy załączonym trybie PC-Link. Komunikacja z komputerem interefejs USB Zainstalować oprogramowanie PC-Link (załączony dysk CD). Połączyć port USB miernika z portem USB komputera. Skonfigurować porty. PC-LINK (interfejs USB). Naciśnięcie PC-Link sekundy otwiera interfejs USB dla przesyłu danych pomiarowych do komputera. Program komputerowy zapisuje wyniki pomiaru w rekordach. Realizacja transmisji danych przez złącze pracujące w podczerwieni, eliminuje możliwość uszkodzenia komputera podczas pomiarów wysokiego napięcia. Podczas komunikacji miernika z komputerem wzrasta zużycie energii zasilania. Jeżeli nie używamy PC-LINK wskazane jest wyłączenie trybu. Wyłączanie trybu PC-LINK przyciskiem PC-Link

13 4. y pomiarowe i dokładności Dokładności pomiarów są podane dla okresu jednego roku po kalibracji oraz dla temperatury pracy 18 C do 28 C (64 F do 82 F) dla wilgotności RH 80%. Dokładności w tabelach podane są w postaci: ±[**% wskazania + ilość ostatnich cyfr (najmniej znaczących)]. A. Pomiar napięcia V AC 220mV 2,2V 22V 220V 1000V 0,01mV 0,1mV 1mV 0,01 V 0,1V B. Pomiar napięcia V DC 220mV 0,01mV 2,2V 0,1mV 22V 1mV 220V 0,01 V 1000V 0,1V C. Pomiar prądu A AC 220μA 0,01μA 2200μA 0,1μA 22mA 0,001mA 220mA 0,01mA 10A 1mA 40Hz ~ 1kHz ±(0,5% + 20) Dokładności gwarantowane dla 10% ~ 100% pełnego zakresu. Pomiar wartości TrueRMS. ±(0,8% + 40) Wskazania miernika dla zwartych sond pomiarowych (o ile są) należy odjąć od wskazania pomiaru (np. funkcją REL). ±(0,1% + 8) Dokładności dla pełnego zakresu pomiarowego. ±(0,2% + 8) ±(1,0% + 20) pomiaru: 40Hz ~ 400Hz Dokładności gwarantowane dla 10% ~ 100% pełnego zakresu. ±(1,5% + 30) Dokładności dla 10% ~ 100% całego zakresu. D. Pomiar prądu A DC 220μA 0,01μA 2200μA 0,1μA 22mA 0,001mA 220mA 0,01mA 10A 1mA Dokładności dla pełnego zakresu pomiarowego. ±(0,3% + 15) ±(0,8% + 30) Dokładności dla pełnego zakresu pomiarowego. E. Pomiar rezystancji 220Ω 0,01Ω 2,2kΩ 0,1Ω 22kΩ 0,001kΩ 220kΩ 0,01kΩ 2,2MΩ 0,1kΩ 22MΩ 0,001MΩ 220MΩ 0,001MΩ ±(0,5% + 8) Dokładności dla pełnego zakresu pomiarowego. ±(0,8% + 20) ±(1,0% + 40) ±(1,2% + 40) ±(1,5% + 40)

14 F. Pomiar pojemności Dokładności dla kondensatorów typu: film capacitors lub lepszych. 22nF 0,001nF 220nF 0,01nF ±(1,0% + 20) 2,2μF 0,01nF 22μF 1nF ±(1,5% + 20) 220μF 0,01μF 2,2mF 0,1μF ±(2,5% + 20) 22mF 1μF ±(3,0% + 20) 220mF 10μF ±(5,0% + 20) Pomiar pojemności rzędu μf wymaga kilku sekund ustabilizowania pomiaru (normalne). G. Test diody (złącza półprzewodnika) Wskazanie 2,2V 0,1mV Napięcie przewodzenia diody Napięcie dobrego złącza półprzewodnikowego zawiera się pomiędzy 0,5V ~ 0,8V, prąd testu ok. 0,7mA. H. Pomiar częstotliwości sygnału logicznego Czułość 2Hz ~ 10MHz Vp 0,35V ~ 5V [prostokąt] ±(0,05% + 8) I. Pomiar częstotliwości sygnału analogowego Czułość (sinus) 2Hz ~ 20kHz 20kHz ~ 200kHz 220mV 150mV 150mV 2Hz ~ 200kHz 2,2V 0,15V 1V( 70kHz) sinus 22V 2V 7V( 140kHz) 220V 25V 25V( 100kHz) 1000V 50V( 50Hz) 100V( 20kHz) Dla niskiego napięcia lub niskiej częstotliwości mniejsza dokładność pomiaru. częstotliwości K. Pomiar wypełnienia cyklu częstotliwości 2,01Hz ~ 10MHz Vp 0,35V ~ 5V [prostokąt] L. Pomiar temperatury temperatury -50 C ~ 50 C 50 C ~ 400 C 400 C ~ 1000 C V/A pomiaru 5% ~ 94,9% 0,1% ±(0,05% + 8) ±(2,0% + 10) ±(3,0% + 3 C) ±(1,0% + 3 C) ±(2,5% + 3 C) 0,1 C
