UNI-T UT60F / G Multimetr cyfrowy Numer katalogowy - UT60F # 4682 UT60F # 4683

Transkrypt

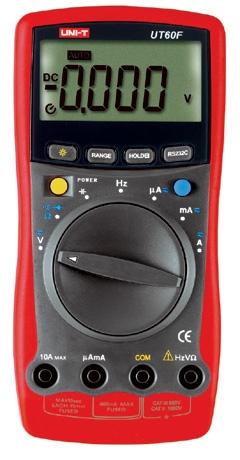

1 UNI-T UT60F / G Multimetr cyfrowy Numer katalogowy - UT60F # 4682 UT60F # 4683 INSTRUKCJA OBSŁUGI DOKŁADNIE ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI PRZED ROZPOCZĘCIEM PRACY Niestosowanie się do zaleceń zawartych w instrukcji może spowodować uszkodzenie lub zniszczenie przyrządu oraz sprowadzić zagrożenie zdrowia i życia użytkownika DŻ

2 Bezpieczeństwo użytkowania Dziękujemy za zakup miernika UNI-T UT60D. Jest on zaprojektowany zgodnie z IEC-61010: p.d.2, kategorią bezpieczeństwa CAT III 1000V, CAT.IV 600V. Zalecamy zapoznanie się z instrukcją obsługi. Instrukcję należy przechowywać razem z miernikiem. Stosowane symbole bezpieczeństwa Przebieg elektryczny Ważna informacja! Podwójna izolacja Przemienny Stały Niebezpieczne napięcie! Bezpiecznik Przemienny Uziemienie (gniazdo) Bateria, akumulator Zgodność standardu EU Pełna zgodność ze standardami bezpieczeństwa jest gwarantowana tylko, gdy używane są dostarczone w komplecie przewody pomiarowe. W wypadku uszkodzenia przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych. Nie używać uszkodzonych przewodów pomiarowych. Nie dotykać końcówek i gniazd pomiarowych podczas pomiaru. Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności. Niestosowanie się do zaleceń grozi porażeniem prądem. Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego. Gdy nie jest znana skala mierzonej wielkości elektrycznej należy do pomiaru wybrać najwyższy zakres.] Należy odłączyć sondy pomiarowe od mierzonego obwodu przed zmianą zakresu przełącznikiem. Nie używać i nie przechowywać miernika w warunkach wysokiej temperatury, wilgotności, w otoczeniu wybuchowym, łatwozapalnym, w silnych polu magnetycznym. Przed pomiarem tranzystora upewnić się, że odłączono sondy pomiarowe od innego mierzonego obwodu. Przed pomiarem rezystancji, pojemności lub ciągłości obwodu należy rozładować pojemności oraz odłączyć wszystkie źródła zasilania. Zachować szczególną ostrożność przy pomiarach powyżej 60VDC lub 30 VACrms Usunąć przewody pomiarowe i przyłącze RS232C z miernika przed zdjęciem obudowy. W warunkach wysokiego pola elektrostatycznego (rozładowanie) (+/-4kV) miernik może nie pracować poprawnie. Może zajść potrzeba zresetowania miernika. Miernik przeznaczony do użytku wewnątrz pomieszczenia. DANE TECHNICZNE Certyfikaty: CE, UL, CUL Napięcie maksymalne pomiędzy gniazdem a uziemieniem : 1000V rms (sinus) Bezpiecznik gniazdo: (μama: 0,5A/250V); (ma C: 1A / 250V); (10A: 10A/250V); [szybki; Φ5x20mm] Zasilanie : bateria 9V, 6F22 lub Neda1604 lub 006P Wyświetlacz : LCD, UT60F - cyfry 3999; UT60G cyfry 5999; odświeżanie 3 / sek. Zakres wybierany ręcznie lub automatycznie, wskazanie wartości i funcji na wyświetlaczu. - wskaźnik rozładowania baterii H - wskaźnik DATA HOLD 0L - wskaźnik przekroczenia zakresu. - wskaźnik ujemnej polaryzacji Temperatura pracy (przechowywania) : 0 C ~ 40 C ( -10 C ~ 50 C ) Wilgotność względna 75%@ 0 C ~ 30 C; 50%@ 31 C ~ 40 C; Wymiary / waga : H:40 x W:85 x L:177 [mm] / 312g (wraz z baterią) Dokładności pomiarów są podane dla okresu jednego roku po kalibracji oraz dla temperatury pracy 18 C do 28 C (64 F do 82 F) dla wilgotności RH<75%. Opis panela czołowego 1. Wyświetlacz LCD 2. Przyciski funkcyjne 3. Przełącznik obrotowy HzVΩ wejście pomiarowe dla napięcia, częstotliwości, rezystancji, diody, ciągłości obwodu, pojemności COM - wejście pomiarowe dla wszystkich pomiarów UT60F : μama - pomiar prądu przemiennego do ma UT60G : ma C - pomiar prądu przemiennego do ma i temperatury 10A - wejście pomiarowe prądu AC/DC Przełącznik obrotowy W tabeli opisano położenia (funkcje) przełącznika obrotowego Pozycja Funkcja V Zakres pomiarowy napięcia V AC / DC Ω Pomiar rezystancji, diody, ciągłości Pomiar pojemności DŻ

3 Pozycja Funkcja Pozycja Funkcja Hz Pomiar częstotliwości C Pomiar temperatury μa Pomiar A AC/DC do 4,000mA (UT60F) A Pomiar A AC/DC 10mA do 10,00A ma Pomiar A AC/DC 0,01mA do 400,0mA (UT60F); 0,01mA do 600,0mA (UT60F); Przyciski funkcyjne W tabeli opisano operacje realizowane przyciskami funkcyjnymi Przycisk Funkcja Opis operacji ( Niebieski) Podświetlenie skali Ω V μa (UT60F) Jednokrotne naciśnięcie przycisku spowoduje podświetlenie wyświetlacza, wyłączy się ono automatycznie po 60 sekundach. Przełączanie pomiędzy pomiarem napięcia AC i DC; miernik generuje sygał dźwiękowy (beep). Po włączeniu ustawione jest DC. Przełączanie pomiędzy pomiarami ciągłości obwodu, diody, rezystancji; miernik generuje sygał dźwiękowy (beep). Po włączeniu ustawiony jest pomiar rezystancji. Przełączanie pomiędzy pomiarami prądu AC/DC 0,1μA do 4,000mA; miernik generuje sygał dźwiękowy (beep). Po włączeniu ustawione jest DC. ma Przełączanie pomiaru A AC/DC [ UT60F: 0,01mA~400,0mA]; [ UT60G: 0,01mA~600,0mA]; sygał dźwiękowy (beep). Po włączeniu ustawione jest DC. RANGE Każda pozycja 1. Przyciśnięcie przycisku RANGE wprowadzi ręczny wybór zakresu; (beep). Ręczny przełącznika wybór zakresu powoduje wyjście miernika z trybu HOLD. (zakres) obrotowego 2. Przyciśnięcie przycisku RANGE wprowadza kolejne zakresy możliwe dla wybranej funkcji pomiarowej; (beep). 3. Przyciśnięcie przycisku RANGE na czas dłuższy niż 1 sekunda, spowoduje powrót do trybu automatycznego doboru zakresu; (beep). HOLD H Każda pozycja Włączanie lub wyłączanie trybu HOLD w każdym trybie pomiarowym; (beep). w pozycji OFF Przyciśnięcie i trzymanie przycisku HOLDH podczas włączania miernika spowoduje wyświetlenie wszystkich ikon na wyświetlaczu Ponowne przyciśnięcie przycisku HOLDH przywróci normalny tryb wyświetlania. RS232C Każda pozycja Włączanie lub wyłączanie portu RS232C bez zmiany innych ustawień. Mimo aktywnej przełącznika funkcji HOLD posrt RS232C podaje aktualnie mierzoną wartość. POWER Każda pozycja Załączanie i wyłączanie miernika Wyświetlacz Nr Symbol Znaczenie 1 DC Wskaźnik pomiaru napięcia lub prądu DC. 2 AC Wskaźnik pomiaru napięcia lub prądu AC. 3 AUTO Tyb autozakresu; automatycznie jest dobierany zakres z najlepszą rozdzielczością. 4 RS232C Dostępny port RS232C z danymi. 5 H Aktywny tryb DATA HOLD. 6 Test diody. 7 Test ciągłości obwodu, włączony buzzer DŻ

4 8 C F Pomiar temperatury 9 nf, μf, mf Pomiar pojemności 10 A, ma, μa Pomiar prądu; wskazanie jednostki pomiarowej. 11 V, mv Pomiar napięcia; wskazanie jednostki pomiarowej. 12 Ω, kω, MΩ Pomiar rezystancji 13 Hz, khz, MHz Pomiar częstotliwości 14 Wskazanie ujemnej polaryzacji. 15 Tryb uśpienia Bateria zasilająca rozładowana. 16 Uwaga: możliwość złych wskazań wielkości mierzonej. Może powodować zagrożenie życia. Założyć sprawną baterię przed dalszymi pomiarami. Przekroczenie zakresu pomiarowego. OBSŁUGA 0L Zakresy pomiarowe Miernik wyposażony jest w automatyczny i ręczny wybór zakresu pomiarowego. W automatycznym wyborze miernik wybiera zakres najlepszy dla poziomu wejścia. Umożliwia przełączanie miejsca dziesiętnego bez resetowania zakresu. W trybie ręcznego przełączania zakres jest wybierany przez użytkownika. Umożliwia zablokowanie miernika na specyficznym zakresie. Miernik po włączeniu jest ustawiany w trybie automatycznego wyboru zakresu dla funkcji posiadających więcej niż jeden zakres. AUTO - wskaźnik wyświetlany gdy miernik jest w trybie autozakresu. Wybór trybu ustawiania zakresu 1. Nacisnąć RANGE. Miernik wchodzi w tryb ręcznego wyboru zakresu. AUTO - wyłącza się. Naciskanie RANGE powoduje zwiększenie zakresu. Z najwyższego zakresu następuje powrót do najniższego. 2. Aby przełączyć miernik w tryb autozakresu należy przycisk RANGE wcisnąć na ponad 1 sekundę. Miernik wchodzi w tryb automatycznego wyboru zakresu. AUTO - włącza się. Jeżeli zmienimy ręcznie zakres po wprowadzeniu trybu HOLD, miernik opuszcza ten tryb. W trybie testu diody, ciągłości obwodu i A, dostępny jest tylko tryb ręcznego przełączania zakresu. Pomiary Pomiar napięcia V DC lub V AC Zakresy: UT60F : 400mV; 4V, 40V, 400V, 1000V [ AC/DC ] UT60G : 600mV; 6V, 60V, 600V, 1000V [ AC/DC ] Zakres Zabezpieczenie Rozdz. Dokładność UT60F UT60G przeciążeniowe : 400,0mV 600,0mV 0,1mV ±0,5% wskazania ±5 cyfr 1000V DC lub 750V ACrms 1. DC AC Uwaga: aby uniknąć szkód lub niebezpieczeństwa porażenia elektrycznego nie należy próbować mierzyć napięć powyżej 1000V DC/ACrms, jakkolwiek odczyty mogą być wskazywane. 4,000V 6,000V 1mV 40,00V 60,00V 10mV ±0,5% wskazania ±3 cyfry 400,0V 600,0V 0,1 V 1000V 1000V 1V 400,0mV 600,0mV 0,1mV 40~100Hz: ±(1,2%+3) 4,000V 6,000V 1mV 40,00V 60,00V 10mV 100~1kHz: ±(2%+2) 400,0V 600,0V 0,1 V 1k~10kHz: ±(4%+3) 10k~20kHz: ±(4%+5) 1000V 1000V 1V Impedancja wejściowa : >10MΩ Wskazanie : ±0,5% wskazania ±5 cyfr wartość średnia kalibracja rms sinusoida. 40~100Hz: ±(1%+2); Zakres pomiarowy : <40V: 40Hz~20kHz,-3dB 100kHz 40V: 40Hz~1kHz,-3dB 30kHz Współczynnik temperaturowy: 40~100Hz: ±(1%+3) 0,1 x dokładność / C 100~1kHz: ±(2%+3) Ustawić przełącznikiem obrotowym na pomiar V. Niebieskim przyciskiem wybrać rodzaj [DC / AC] mierzonego napięcia. Czerwony przewód załączyć do gniazda HzVΩ, a czarny do gniazda COM DŻ

5 2. Wpiąć przewody pomiarowe równolegle w mierzony obwód. 3. Odczytać wartość na wyświetlaczu. Dla V DC pokazana polaryzacja czerwonego przewodu pomiarowego. Pomiar prądu A DC lub A AC Uwaga: nie należy wykonywać pomiaru prądu, gdy napięcie otwartego obwodu do uziemienia jest większe niż 1000V. Zakresy: UT60F : μa, ma, A [AC/DC] UT60G : ma, A [AC/DC] 1. Czerwony przewód pomiarowy załączyć do gniazda μama lub 10A dla UT60F lub dla UT60G do gniazda ma C lub 10A, a czarny przewód do gniazda COM. Przełącznikiem obrotowym wybrać właściwy zakres pomiarowy. Jeżeli nie znamy wielkości mierzonego prądu, należy wybrać zakres 10A. 2. Miernik po starcie ustawiony jest do pomiaru prądu DC. Przełączanie DC/AC niebieskim przyciskiem. Przewody wpiąć szeregowo w mierzony obwód. 3. Odczytać wartość na wyświetlaczu. Dla pomiaru A DC pokazana polaryzacja czerwonego przewodu pomiarowego. Zakres Zabezpieczenie Rozdz. Dokładność UT60F UT60G przeciążeniowe UT60F: 400,0µA ,1µA 400,0µA~400,0mA 0,5A/250V ±1% wskazania ±2 cyfry 4000µA µA 10A 10A/250V DC 40,00mA 60,00mA 10µA Zabezpieczenie ±1,2% wskazania ±3 cyfry 400,0mA 600,0mA 100µA przeciążeniowe UT60G: 10,00A 10,00A 10mA ±1,5% wskazania ±5 cyfr 60,00mA~600,0mA 1A/250V 400,0µA ,1µA 10A 10A/250V ±1,5% wskazania ±5 cyfr 4,000mA µA Zakres pomiarowy : AC 40,00mA 60,00mA 10µA 40Hz~1kHz ±2% wskazania ±5 cyfr 400,0mA 600,0mA 100µA 10,00A 10,00A 10mA ±2,5% wskazania ±5 cyfr Wskazanie : wartość średnia kalibracja rms sinusoida. Zakres 10A czas pomiaru <10sek. i czas pomiędzy dwoma pomiarami większy niż 15 min. Pomiar diody, ciagłości obwodu, rezystancji 1. Przyłączyć czarny przewód pomiarowy do gniazda COM a czerwony ( + )do HzVΩ. 2. Ustawić przełącznikiem obrotowym pozycję Ω i niebieskim przyciskiem wybrać tryb - ciągłość obwodu; tryb - pomiar diody; tryb Ω - pomiar rezystancji. 3. Przyłączyć czerwony przewód pomiarowy do anody a czarny przewód do katody mierzonej diody (wymontowanej z obwodu). Miernik wskaże przybliżone napięcie przewodzenia diody. Przy odwróconych 4. Uwaga: aby uniknąć zagrożenia lub uszkodzenia układu, należy przed rozpoczęciem pomiaru wyłączyć zasilanie układu, i rozładować kondensatory (wysokonapięciowe). przewodach wyświetlone zostanie OL. Przyłączyć przewody pomiarowe do badanego obwodu (ciągłość, rezystancja). Ciągłość obwodu miernik sygnalizuje dźwiękiem. Rozwarcie obwodu OL. Pomiar diody wskazanie przybliżonego napięcia przewodzenia. Napięcie testu 3V Zakres Rozdzielczość Dokładność Ciągłość obwodu dla Napięcie testu : 1,2V 1Ω (400,0/600,0Ω) rezystancji 70Ω (beep) UT60F: 400,0Ω; UT60G: 600,0Ω dioda 10mV Nie występuje UT60F UT60F Rozdzielczość Dokładność 400,0Ω 4,000kΩ 40,00kΩ 600,0Ω 6,000kΩ 60,00kΩ 0,1Ω 1Ω 10Ω ±1,2% wskazania ±2 cyfry ±1% wskazania ±2 cyfry Napięcie pomiaru : Zakres 400,0/600,0Ω : około 1,2V Zakres 4kΩ ~ : około 0,45V 400,0kΩ 4,000MΩ 600,0kΩ 6,000MΩ 0,1kΩ 1kΩ ±1,2% wskazania ±2 cyfry Zabezpieczenie przeciążeniowe : 600Vp 40,00MΩ 60,00MΩ 10kΩ ±1,5% wskazania ±2 cyfry Sondy pomiarowe wprowadzają rezystancję 0,1Ω do 0,2Ω (istotne dla zakresu 400,0/600,0Ω) Pomiar rezystancji > 1MΩ wymaga kilku sekund ustabilizowania pomiaru (normalne) DŻ

6 Jeżeli rezystancja zwartych sond nie jest <0,5Ω należy sprawdzić czy przewody pomiarowe nie są uszkodzone, czy wybrana jest dobra funkcja pomiarowa, lub uaktywniona funkcja DataHold. Pomiar pojemności Zakresy: UT60F : UT60G : Pomiar częstotliwości 1. Przyłączyć czarny przewód pomiarowy do gniazda COM a czerwony ( + ) do HzVΩ. 2. Ustawić przełącznik zakresów na pozycję Hz. Przyłączyć przewody pomiarowe do mierzonego obwodu. Odczytać wartość z wyświetlacza. UT60F UT60F Rozdzielczość Dokładność 4,000kHz 6,000kHz 1Hz Zabezpieczenie przeciążeniowe : 40,00kHz 60,00kHz 10Hz 600Vp 400,0kHz 600,0kHz 100Hz ±0,05% wskazania ±1 cyfra dla 1MHz: 300mVrms 4,000MHz 6,000MHz 1kHz dla 1MHz: 600mVrms 40,00MHz 60,00MHz 10kHz Uwe max = 30Vrms Pomiar temperatury [ UT60G ] Podświetlenie skali Naciśnąć raz przycisk - podświetlenie skali włączy się. Podświetlenie wyłączy się automatycznie po 10 sekundach. Przycisk RS232C Przyciśnięcie RS232C włacza lub wyłącza port RS232C. Jeżeli miernik jest w trybie HOLD wyświetlacz wskazuje odpowiednią wartość, jakkolwiek wyjście portu szeregowego jest stale aktualizowane z wejściowego terminala pomiarowego. W trybie RS232C tryb uśpienia jest wyłączony 4nF; 40nF; 400nF; 4µF; 40µF; 400µF; 4mF 6nF; 60nF; 600nF; 6µF; 60µF; 600µF; 6mF 1. Ustawić przełącznik zakresów miernika na pozycję. 2. Włożyć czerwony adapter (lub przewód) do gniazda HzVΩ a czarny adapter (lub przewód) do gniazda ma. Przekroczenie zakresu (uszkodzenie kondensatora) 0L. Uwaga : Przed pomiarem kondensatora należy upewnić się, że został on rozładowany (zewrzeć końcówki). Odłączyć sondy pomiarowe od innych obwodów. Uwaga : Przed rozpoczęciem innych pomiarów należy usunąć adapter. UT60F UT60F Rozdzielczość Dokładność 4,000nF 6,000nF 1pF ±4% wskazania ±10 cyfr Zabezpieczenie przeciążeniowe : 40,00nF 60,00nF 10pF 600Vp 400,0nF 4,000μF 40,00μF 400,0μF 600,0nF 6,000μF 60,00μF 600,0μF 100pF 1nF 10nF 100nF ±4% wskazania ±3 cyfry 4,000mF 6,000mF 1μF ±5% wskazania ±10 cyfr Pomiar pojemności rzędu mf wymaga kilku sekund ustabilizowania pomiaru (normalne). Uwaga: aby uniknąć zagrożenia lub uszkodzenia układu, nie mierzyć elementów o napięciu wyższym niż 60V DC lub 30V ACrms. 1. Ustawić przełącznik zakresów na pozycję C ( wskazana aktualna temperatura otoczenia). 2. Przyłączyć wtyk sondy T/C : K czerwony do gniazda VΩ, czarny do gniazda COM. Przyłożyć spoinę pomiarową do mierzonego obiektu. 3. Odczytać wartość temperatury na wyświetlaczu. Uwaga : Przed innymi pomiarami odłączyć sondę od miernika. Wskazanie Rozdzielczość Dokładność Zabezpieczenie przeciążeniowe : C ±3% wskazania ±4 cyfry 250 V AC/DC C 1 C ±1,0% wskazania ±3 cyfry C ±2,0% wskazania ±10 cyfr Załączona do miernika sonda może być stosowana do temperatury 250 C. Do pomiaru wyższych temperatur należy stosować inne sondy DŻ

7 Miernik Komputer D-SUB 9pin Male D-SUB 9pin Female D-SUB 25pin Female PIN Opis RX Receiving Data TX Transmitting Data DTR Data Terminal Ready GND Grounding DSR Data Set ready RTS Request To Send CTS Clear To Send Ustawienia po włączeniu: Transmisja Bit startu 1 (zawsze 0) Bit stop 1 (zawsze 1) Bity danych 7 Bit parzystości 1 (dodatkowo) Wymagania systemowe do zainstalowania programu interfejsu UT60D IBM PC (kompatybilny) z procesorem (lub wyższym) z monitorem 640 x 480 (lub wyższym) MS Windows 98 lub wyżej. 8MB wolnego RAM 8MB wolnego miejsca na HDD Możliwośc czytania CD-ROM Port szeregowy Należy zapoznać się z instrukcją instalacji i obsługi programu interfejsu. Tryb HOLD HOLD H - naciśnięcie wprowadza w tryb HOLD (beep). HOLD H - ponowne naciśnięcie wyłącza tryb HOLD przyciskurange (beep). H - wskaźnik trybu HOLD na wyświetlaczu (beep). Tryb HOLD wyłącza również naciśnięcie Ekran LCD Jeżeli przy włączaniu miernika jest przyciśnięty przycisk HOLDH, ekran LCD wyświetla wszystkie ikony. Przyciśnięcie HOLDH przełącza ekran LCD do normalnego trybu pracy. Tryb uśpienia (Sleep Mode) Jeżeli przez 10 minut nie zostanie przyciśnięty żaden przycisk lub nie zostanie przełączony przełącznik obrotowy miernik automatycznie się wyłącza. Załączenie miernika następuje poprzez przyciśnięcie jakiegokolwiek przycisku [ oprócz ŻÓŁTEGO] lub przełączenie przełącznika obrotowego. Pokazane jest ostatnie wskazanie przed włączeniem trybu uśpienia (jeżeli miernik nie był w trybie pomiaru ciągłości) Jeżeli wyjście z trybu uśpienia jest efektem przełączenia przełącznika obrotowego, miernik startuje z wybranej funkcji (dane są resetowane) DŻ

8 WYMIANA BATERII i BEZPIECZNIKA Wskazanie na wyświetlaczu LCD sygnalizuje wyczerpanie baterii. Po zdjęciu pokrywy z tyłu miernika należy założyć nową baterię. Bezpiecznik 1: Bezpiecznik 2: 0,5A / 250V, szybki, szklany, Φ5 x 20mm. 1A / 250V, szybki, szklany, Φ5 x 20mm. 10A / 250V, szybki, szklany, Φ5 x 20mm. UT60F UT60G wymiana bezpiecznika śruba śruba Przed zdjęciem tylnej pokrywy odłączyć przewody pomiarowe od mierzonego obwodu. Przed rozpoczęciem pomiarów założyć tylną pokrywe i przymocowac śrubami. wymiana baterii Wyposażenie Przewody pomiarowe Przewód interfejsu RS-232C sonda temperatury [tylko UT60G] adaptery testowe Instrukcja obsługi dysk CD (RS232C) DŻ
