1 UNI-T Cyfrowy miernik uniwersalny Numer katalogowy - UT525 #6548 UT526 #6549 INSTRUKCJA OBSŁUGI DOKŁADNIE ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI PRZED ROZPOCZĘCIEM PRACY Niestosowanie się do zaleceń zawartych w instrukcji może spowodować uszkodzenie lub zniszczenie przyrządu oraz sprowadzić zagrożenie zdrowia i życia użytkownika

2 1. INFORMACJE OGÓLNE Wstęp Dziękujemy za zakup miernika UT525/UT526. Załączona instrukcja obsługi miernika zawiera ważne informacje dotyczące bezpieczeństwa pracy i właściwego użytkowania miernika. Zalecamy zapoznanie się z instrukcją, w szczególności z uwagami oznaczonymi symbolem Ważna informacja! Miernik uniwersalny UT525/UT526 przeznaczony jest do wszechstronnych pomiarów instalacji elektrycznych. Znajduje zastosowanie do badania ciągłości przewodów ochronnych, rezystancji izolacji, wyłączników różnicowoprądowych i napięcia stałego DC oraz zmiennego AC. Duży, czytelny wyświetlacz LCD umożliwia łatwy odczyt dużej ilości informacji. Wyposażenie instrukcja obsługi przewody pomiarowe krokodylki bateria 1,5V AA futerał 1szt. 2 komplety 2szt. 6szt. 1szt. Bezpieczeństwo użytkowania Miernik został zaprojektowany, wyprodukowany i sprawdzony zgodnie z normą IEC bezpieczeństwa pomiarów (CAT.III 600V). Miernik należy używać tylko do pomiarów zgodnych z instrukcją obsługi, w przeciwnym wypadku zabezpieczenia miernika mogą być niewystarczające. Używane w instrukcji symbole ostrzeżeń mają następujące znaczenia: ZAGROŻENIE: sygnalizuje warunki i czynności, które mogą powodować zagrożenie utraty zdrowia lub życia użytkownika. Informuje o sposobach zabezpieczenia się przed porażeniem prądem elektrycznym. UWAGA: sygnalizuje warunki i czynności, które mogą powodować uszkodzenie miernika, prowadzące do niedokładnych pomiarów (wskazań). Międzynarodowe symbole bezpieczeństwa i elektryczne. Ważna informacja! Podwójna izolacja AC Przebieg elektryczny Niebezpieczne napięcie! Bezpiecznik DC AC/DC Uziemienie (gniazdo) Bateria, akumulator Zgodność standardu EU - 2 -

3 ZAGROŻENIE! Używanie miernika niezgodnie z instrukcją może spowodować, że zabezpieczenia miernika nie wystarczą do bezpiecznej pracy. Przed rozpoczęciem pracy lub naprawy miernika, należy uważnie zapoznać się z następującymi informacjami: Nie używać miernika do badania obwodów pod napięciem wyższym niż AC 440V/DC 440V. Nie używać miernika w środowisku wybuchowym (gazy, opary). Nie używać miernika w warunkach kondensacji wilgoci. Podczas pomiarów nie dotykać części metalowych sond pomiarowych. Palce należy trzymać powyżej izolacyjnych osłon tych sond. Nie używać miernika, gdy zdjęta jest jego pokrywa lub są wymontowane jakieś części. Przed rozpoczęciem pomiarów dokonać inspekcji miernika i przewodów pomiarowych. Nie używać miernika w wypadku uszkodzenia mechanicznego, gdy wystają z niego metalowe części lub gdy uszkodzona jest plastikowa obudowa. Pełna zgodność ze standardami bezpieczeństwa jest gwarantowana tylko, gdy używane są dostarczone w komplecie przewody pomiarowe. W wypadku uszkodzenia przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych. Nie używać uszkodzonych przewodów pomiarowych. Nie dotykać końcówek i gniazd pomiarowych podczas pomiaru. Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności. Niestosowanie się do zaleceń grozi porażeniem prądem. Zachować szczególną ostrożność przy pomiarach powyżej 60VDC lub 30 VACrms. Przy pomiarach rezystancji izolacji, na końcówkach przewodów pomiarowych występuje niebezpieczne napięcie do 500V (UT525) lub 1000V (UT526). Miernik może być używany jedynie przez wykwalifikowane osoby posiadające wymagane uprawnienia do pomiarów rezystancji izolacji w instalacjach elektrycznych. Posługiwanie się miernikiem przez osoby nieuprawnione może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika Podczas przeprowadzania testów izolacji oraz testów wyłączników różnicowoprądowych, nie dotykać testowanego obwodu. UWAGA! Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego. Gdy nie jest znana skala mierzonej wielkości elektrycznej należy do pomiaru wybrać najwyższy zakres. Przed zmianą zakresu pomiarowego przełącznikiem obrotowym należy odłączyć przewody pomiarowe od mierzonego obwodu. Wyłączyć zasilanie mierzonego obwodu przed pomiarem rezystancji izolacji i ciągłości przewodów ochronnych. Nie używać i nie przechowywać miernika w warunkach wysokiej temperatury, wilgotności, w otoczeniu wybuchowym, łatwozapalnym, w silnym polu magnetycznym. W warunkach wysokiego pola elektrostatycznego (rozładowanie) (+/-4kV) miernik może nie pracować poprawnie. Może zajść potrzeba zresetowania miernika. Usunąć przewody pomiarowe z miernika przed zdjęciem obudowy. Miernik przeznaczony do użytku wewnątrz pomieszczenia. Nie używać miernika, gdy wskaźnik baterii sygnalizuje stan wyczerpania. Wskazania miernika mogą być nieprawdziwe, co grozi porażeniem prądem elektrycznym. Wyjąć baterię z miernika, gdy nie będzie on używany przez dłuższy czas. Przed wymianą baterii upewnić się, że miernik jest wyłączony. Okresowo czyścić obudowę miernika wilgotną ściereczką ze słabym detergentem. Nie używać do czyszczenia past ściernych oraz rozpuszczalników

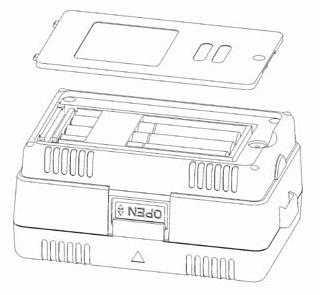

4 2. DANE TECHNICZNO-EKSPLOATACYJNE Dane znamionowe / podstawowe parametry techniczne Zasilanie: 9V, bateria AA 1,5V 6szt. Pobór prądu: 10 ~ 50mA Wyświetlacz: LCD, maksymalne wskazanie 9999 Zakres wybierany automatycznie, wskazanie wartości i funkcji na wyświetlaczu. - wskaźnik rozładowania baterii 0L - wskaźnik przekroczenia zakresu. Temperatura pracy (przechowywania) : 0 C ~ 40 C ( -20 C ~ 60 C ) Wymiary / waga: 100x150x71mm / 700g (wraz z baterią) Zasilanie miernika Miernik jest włączany przełącznikiem zmiany zakresów pomiarowych. Zasilany jest sześcioma bateriami AA 1,5V. Wyświetlany na ekranie LCD (ciągle) wskaźnik rozładowania baterii sygnalizuje konieczność wymiany baterii. ZAGROŻENIE! Wyczerpana bateria może powodować błędny pomiar. Stwarza to zagrożenie porażenia prądem elektrycznym. Wymiana baterii ZAGROŻENIE! Przed zdjęciem tylnej pokrywy odłączyć przewody pomiarowe od mierzonego obwodu. Wskazanie na ekranie LCD sygnalizuje wyczerpanie baterii. Ustawić przełącznik obrotowy w pozycji OFF i odłączyć przewody z gniazd pomiarowych. Odkręcić śrubkę zabezpieczającą i zdemontować pokrywę baterii (rys.1). Założyć nowe baterie (bateria AA 1,5V 6szt.) Zamknąć pokrywę baterii i przykręcić śrubkę zabezpieczającą. Uwaga! Rys. 1 Nie wyrzucać zużytych baterii do niesegregowanych śmieci! Po upływie okresu użytkowania baterie, w które wyposażony był produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje niebezpieczne mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Aby chronić zasoby naturalne i promować ponowne wykorzystanie materiałów, należy oddzielać baterie od innego typu odpadów i poddawać je utylizacji poprzez lokalny, bezpłatny system zwrotu baterii. Baterie należy oddzielić od sprzętu. Baterie należy usuwać zgodnie z zasadami utylizacji niebezpiecznych odpadów elektronicznych

5 3. OPIS FUNKCJONALNY Panel czołowy Rys Gniazdo L pomiaru napięcia + oraz gniazdo przewodu gorącego pomiaru wyłączników różnicowoprądowych RCD Gniazdo E przewodu uziemiającego pomiaru wyłączników różnicowoprądowych RCD. Gniazdo N pomiaru napięcia oraz gniazdo przewodu zerowego pomiaru wyłączników różnicowoprądowych RCD Gniazdo LINE wysokiego napięcia do pomiaru rezystancji izolacji. Wyświetlacz LCD. 6. Przycisk ustawiania prądu dla pomiaru wyłączników różnicowoprądowych RCD i pomiaru napięcia. 7. Przycisk zmiany fazy dla pomiaru wyłączników różnicowoprądowych RCD oraz zerowania Przycisk TEST Przełącznik obrotowy

6 4. POMIARY Badanie ciągłości przewodów ochronnych ZAGROŻENIE! Pomiar można przeprowadzać tylko dla obwodów odłączonych od napięcia zasilającego 1. Połączyć miernik z badanym obwodem zgodnie z rysunkiem 3. Rys Przełącznik obrotowy ustawić w pozycji CONTINUITY. 3. Wcisnąć przycisk TEST w celu rozpoczęcia pomiaru. 4. Odczytać rezystancję przewodu na wyświetlaczu. 5. Nacisnąć jeszcze raz przycisk TEST w celu zakończenia pomiaru, odłączyć przewód pomiarowy od badanego obwodu. Zaleca się przeprowadzić przed pomiarem zerowanie przyrządu. W tym celu zewrzeć końcówki pomiarowe, przycisnąć przycisk TEST, a następnie ANG/ZERO. Napięcie na gniazdach pomiarowych: max 5V Zakres rezystancji: 0,01Ω ~ 200Ω 0,01Ω ~ 2000Ω UT525 UT526 Prąd pomiaru: >200mA Tolerancja: ±2% + 5 cyfr - 6 -

7 Badanie wyłączników różnicowoprądowych RCD ZAGROŻENIE! Zachować szczególną ostrożność ze względu na obecność wysokiego napięcia zasilającego. Upewnić się, że instalacja uziemiająca działa poprawnie. Przed pomiarem sprawdzić poprawność podłączenia przewodów do gniazd pomiarowych. 1. Połączyć miernik z badanym obwodem zgodnie z rysunkiem 4 (włożyć odpowiednio czerwony, zielony i niebieski wtyk pomiarowy do gniazd pomiarowych: czerwonego L, zielonego E i niebieskiego N; wtyk zasilający włożyć do gniazda napięcia 230V) Rys Przełącznik obrotowy ustawić w pozycji RCD/V. 3. Przyciskiem I/VOLT wybrać prąd testu 10mA, 30mA, 100mA lub 300mA. 4. Wcisnąć przycisk TEST w celu rozpoczęcia pomiaru (przycisk TEST zostaje podświetlony na czerwono). 5. Odczytać czas zadziałania wyłącznika RCD na wyświetlaczu (w milisekundach). 6. Nacisnąć jeszcze raz przycisk TEST w celu zakończenia pomiaru, odłączyć przewód pomiarowy od badanego obwodu. Prąd testu: 10mA / 30mA / 100mA / 300mA Napięcie sieci zasilającej: 220V ±10% 45 ~ 65Hz Tolerancja prądu: 0 ~ 10% Zakresy czasów zadziałania wyłączników RCD: dla prądu 10mA: 0 ~ 2sek dla prądu 30mA: 0 ~ 0,5sek dla prądu 100mA: 0 ~ 0,3sek dla prądu 300mA: 0 ~ 0,3sek Tolerancja pomiaru: ±5% + 2 cyfry - 7 -

8 Pomiar rezystancji izolacji ZAGROŻENIE! Podczas pomiaru zachować szczególną ostrożność ponieważ na końcówkach pomiarowych generowane jest wysokie napięcie. Przed rozpoczęciem pomiaru rezystancji izolacji wyłączyć zasilanie układu i rozładować kondensatory (wysokonapięciowe). Po zakończeniu pomiaru należy upewnić się, że pojemności obwodu pomiarowego zostały rozładowane. Nie dotykać obwodu i przewodów pomiarowych bezpośrednio po zakończeniu pomiaru, mogą znajdować się pod napięciem stwarzając zagrożenie porażeniem. UWAGA! Nie wolno zwierać przewodów pomiarowych, gdy miernik generuje wysokie napięcie. 1. Odłączyć zasilanie od badanego układu, rozładować pojemności układu, na końcówki przewodu pomiarowego nakręcić krokodylki. 2. Ustawić przełącznikiem obrotowym wymagane napięcie testu: 100V / 250V / 500V dla UT525 lub 250V / 500V / 1000V dla UT Czarny przewód pomiarowy wpiąć do gniazda N, a czerwony do gniazda LINE. 4. Podłączyć krokodylki do badanego obwodu. 5. Nacisnąć przycisk TEST. Napięcie wyjściowe testuje rezystancję izolacji. Przycisk TEST jest podświetlony. 6. Odczytać wartość na wyświetlaczu. 7. Nacisnąć jeszcze raz przycisk TEST, aby wyłączyć napięcie wyjściowe, gdy test jest zakończony. UT525 Napięcie wyjściowe 100V 250V 500V Zakres wyświetlany Napięcie otwartego obwodu Prąd testu DC 100V±10% 0,9mA ~ 1,1mA@100kΩ 0,05MΩ ~ 200MΩ DC 250V±10% 0,9mA ~ 1,1mA@250kΩ DC 500V±10% 0,9mA ~ 1,1mA@500kΩ Prąd zwarcia mniej niż 1,8mA (około) Dokładność ±5% + 5 cyfr UT526 Napięcie wyjściowe 250V 500V 1000V Zakres wyświetlany 0,05MΩ ~ 200MΩ 0,05MΩ ~ 300MΩ 0,05MΩ ~ 500MΩ Napięcie otwartego obwodu Prąd testu DC 250V±10% 0,9mA ~ 1,1mA@250kΩ DC 500V±10% 0,9mA ~ 1,1mA@500kΩ DC 1000V±10% 0,9mA ~ 1,1mA@1000kΩ Prąd zwarcia mniej niż 1,8mA (około) Dokładność ±5% + 5 cyfr - 8 -

9 Pomiar napięcia ZAGROŻENIE! Przy pomiarze napięcia powyżej 60V DC / 30V AC należy zachować szczególną ostrożność. Maksymalne napięcie pomiędzy zaciskami pomiarowymi nie może przekraczać 440V AC/DC. Metoda 1 (rys. 5) Rys Przyłączyć czarny przewód pomiarowy do gniazda N, a czerwony do gniazda L. 2. Ustawić przełącznik obrotowy w pozycji RCD/V. 3. Wcisnąć i przytrzymać przycisk I/VOLT (aż do momentu kiedy na wyświetlaczu pojawią się symbole V i Hz) celu wybrania pomiaru napięcia stałego lub zmiennego oraz częstotliwości. 4. Wcisnąć przycisk TEST. 5. Wpiąć przewody pomiarowe równolegle w mierzony obwód. 6. Odczytać wartość na wyświetlaczu (miernik automatycznie wskaże napięcie stałe DC lub zmienne AC). Dla napięcia zmiennego w górnej linii wyświetlacza LCD można odczytać częstotliwość przebiegu w Hz. 7. Nacisnąć jeszcze raz przycisk TEST w celu zakończenia pomiaru, odłączyć przewód pomiarowy od badanego obwodu
