UNI-T UT70D Multimetr cyfrowy Numer katalogowy - # 5086
|
|
- Miłosz Wieczorek
- 8 lat temu
- Przeglądów:
Transkrypt
1 UNI-T UT70D Multimetr cyfrowy Numer katalogowy - # 5086 INSTRUKCJA OBSŁUGI DOKŁADNIE ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI PRZED ROZPOCZĘCIEM PRACY Niestosowanie się do zaleceń zawartych w instrukcji może spowodować uszkodzenie lub zniszczenie przyrządu oraz sprowadzić zagrożenie zdrowia i życia użytkownika DŻ
2 Rozdział Zawartość Strona 1 Informacje ogólne 3 Wstęp 3 Wyposażenie 3 Bezpieczeństwo użytkowania 3 Międzynarodowe symbole bezpieczeństwa i elektryczne 4 2 Dane techniczno-eksploatacyjne 5 Dane znamionowe 5 Zasilanie: wskaźnik stanu, oszczędzanie energii [Sleep Mode]. 5 Podświetlenie ekranu LCD. 6 Test bezpiecznika 6 Wymiana baterii i bezpiecznika. 6 3 Opis funkcjonalny 7 Opis panela czołowego 7 Przełącznik obrotowy 7 Przyciski funkcyjne 7 Opis ekranu LCD 8 Zakresy pomiarowe 9 4 Pomiary 10 A) Pomiar napięcia V DC lub V AC 10 B) Pomiar prądu A DC lub A AC 10 C) Pomiar rezystancji, konduktancji, pojemności i ciągłości obwodu 10 D) Test diody (złącza półprzewodnika) 11 E) Pomiar częstotliwości / cyklu (wypełnienia) 11 5 Funkcje: Peak, Max, min 11 Zapis MAX MIN 11 Zapis PEAK MAX MIN 12 Tryb Data HOLD 12 Tryb REL pomiaru względnego 12 6 Zakresy pomiarowe i dokładności 13 A) Pomiar napięcia V DC 13 B) Pomiar napięcia V AC 13 C) Pomiar prądu A DC 13 D) Pomiar prądu A AC (możliwy pomiar AC+DC) 13 E) Pomiar rezystancji, konduktancji, ciągłości obwodu 14 F) Pomiar pojemności 14 G) Test diody (złącza półprzewodnika) 14 H) Pomiar częstotliwości, wypełnienia cyklu 14 7 Komunikacja RS232C DŻ

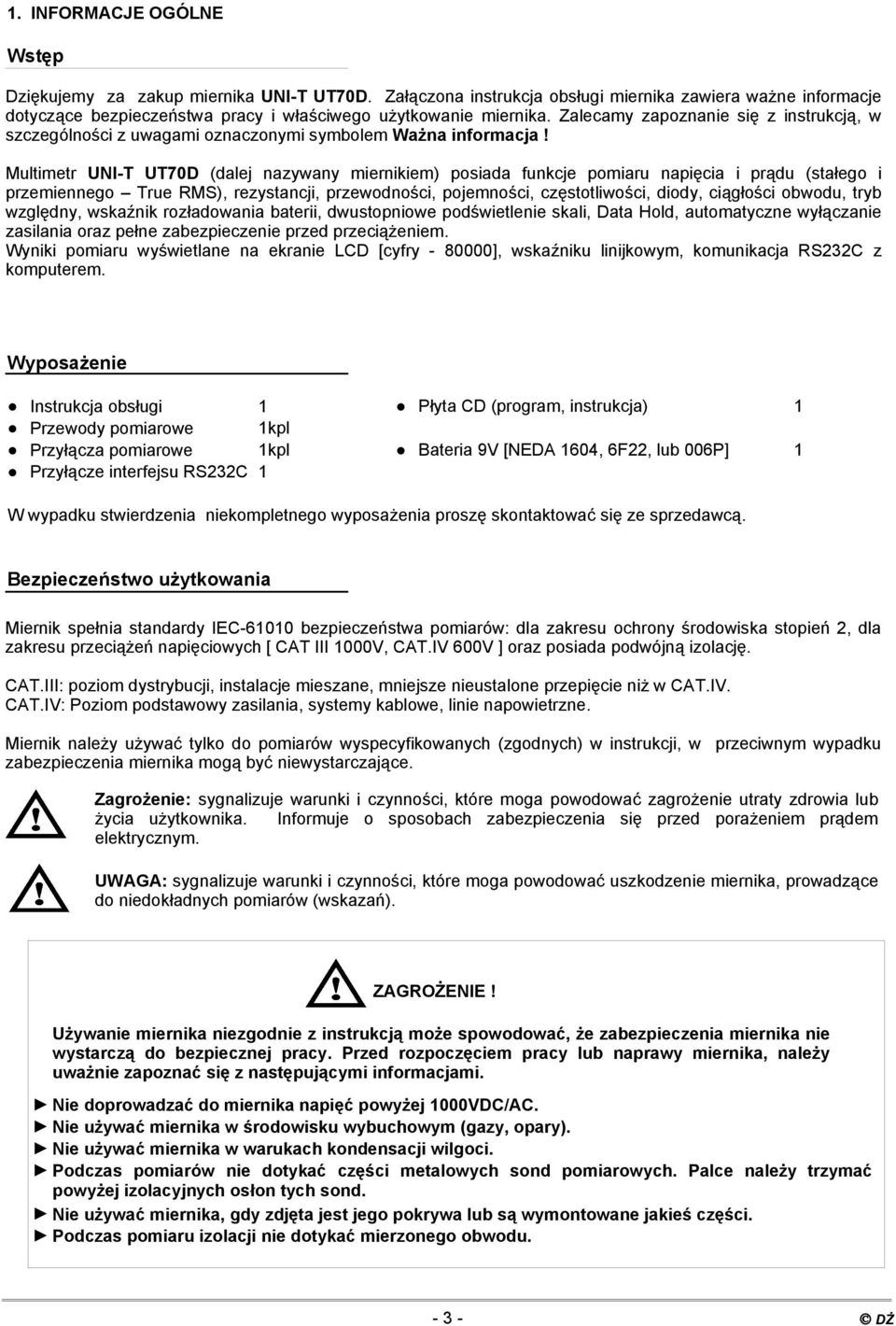

3 1. INFORMACJE OGÓLNE Wstęp Dziękujemy za zakup miernika UNI-T UT70D. Załączona instrukcja obsługi miernika zawiera ważne informacje dotyczące bezpieczeństwa pracy i właściwego użytkowanie miernika. Zalecamy zapoznanie się z instrukcją, w szczególności z uwagami oznaczonymi symbolem Ważna informacja! Multimetr UNI-T UT70D (dalej nazywany miernikiem) posiada funkcje pomiaru napięcia i prądu (stałego i przemiennego True RMS), rezystancji, przewodności, pojemności, częstotliwości, diody, ciągłości obwodu, tryb względny, wskaźnik rozładowania baterii, dwustopniowe podświetlenie skali, Data Hold, automatyczne wyłączanie zasilania oraz pełne zabezpieczenie przed przeciążeniem. Wyniki pomiaru wyświetlane na ekranie LCD [cyfry ], wskaźniku linijkowym, komunikacja RS232C z komputerem. Wyposażenie Instrukcja obsługi 1 Płyta CD (program, instrukcja) 1 Przewody pomiarowe 1kpl Przyłącza pomiarowe 1kpl Bateria 9V [NEDA 1604, 6F22, lub 006P] 1 Przyłącze interfejsu RS232C 1 W wypadku stwierdzenia niekompletnego wyposażenia proszę skontaktować się ze sprzedawcą. Bezpieczeństwo użytkowania Miernik spełnia standardy IEC bezpieczeństwa pomiarów: dla zakresu ochrony środowiska stopień 2, dla zakresu przeciążeń napięciowych [ CAT III 1000V, CAT.IV 600V ] oraz posiada podwójną izolację. CAT.III: poziom dystrybucji, instalacje mieszane, mniejsze nieustalone przepięcie niż w CAT.IV. CAT.IV: Poziom podstawowy zasilania, systemy kablowe, linie napowietrzne. Miernik należy używać tylko do pomiarów wyspecyfikowanych (zgodnych) w instrukcji, w przeciwnym wypadku zabezpieczenia miernika mogą być niewystarczające. Zagrożenie: sygnalizuje warunki i czynności, które moga powodować zagrożenie utraty zdrowia lub życia użytkownika. Informuje o sposobach zabezpieczenia się przed porażeniem prądem elektrycznym. UWAGA: sygnalizuje warunki i czynności, które moga powodować uszkodzenie miernika, prowadzące do niedokładnych pomiarów (wskazań). ZAGROŻENIE! Używanie miernika niezgodnie z instrukcją może spowodować, że zabezpieczenia miernika nie wystarczą do bezpiecznej pracy. Przed rozpoczęciem pracy lub naprawy miernika, należy uważnie zapoznać się z następującymi informacjami. Nie doprowadzać do miernika napięć powyżej 1000VDC/AC. Nie używać miernika w środowisku wybuchowym (gazy, opary). Nie używać miernika w warukach kondensacji wilgoci. Podczas pomiarów nie dotykać części metalowych sond pomiarowych. Palce należy trzymać powyżej izolacyjnych osłon tych sond. Nie używać miernika, gdy zdjęta jest jego pokrywa lub są wymontowane jakieś części. Podczas pomiaru izolacji nie dotykać mierzonego obwodu DŻ

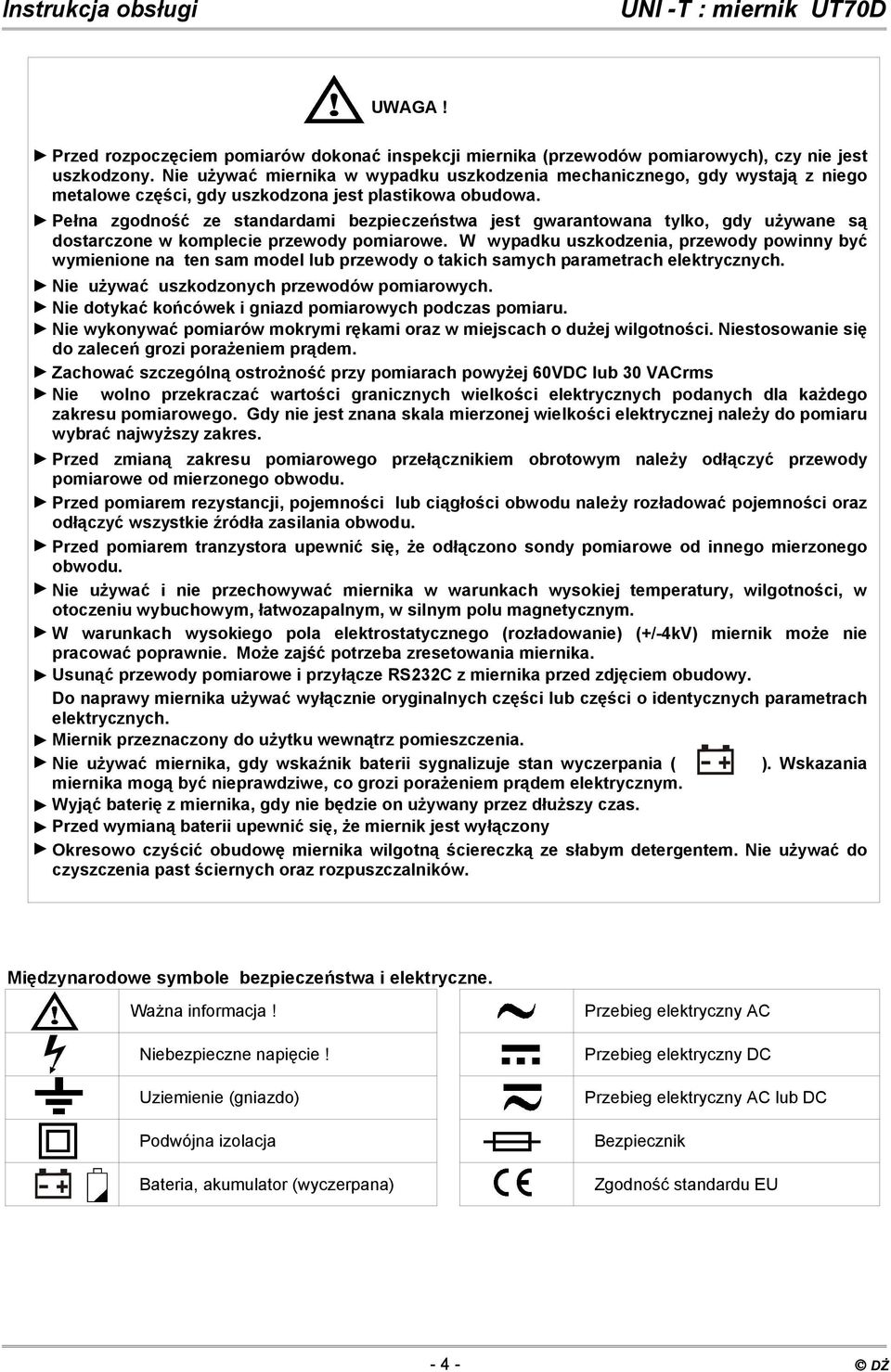

4 UWAGA! Przed rozpoczęciem pomiarów dokonać inspekcji miernika (przewodów pomiarowych), czy nie jest uszkodzony. Nie używać miernika w wypadku uszkodzenia mechanicznego, gdy wystają z niego metalowe części, gdy uszkodzona jest plastikowa obudowa. Pełna zgodność ze standardami bezpieczeństwa jest gwarantowana tylko, gdy używane są dostarczone w komplecie przewody pomiarowe. W wypadku uszkodzenia, przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych. Nie używać uszkodzonych przewodów pomiarowych. Nie dotykać końcówek i gniazd pomiarowych podczas pomiaru. Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności. Niestosowanie się do zaleceń grozi porażeniem prądem. Zachować szczególną ostrożność przy pomiarach powyżej 60VDC lub 30 VACrms Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego. Gdy nie jest znana skala mierzonej wielkości elektrycznej należy do pomiaru wybrać najwyższy zakres. Przed zmianą zakresu pomiarowego przełącznikiem obrotowym należy odłączyć przewody pomiarowe od mierzonego obwodu. Przed pomiarem rezystancji, pojemności lub ciągłości obwodu należy rozładować pojemności oraz odłączyć wszystkie źródła zasilania obwodu. Przed pomiarem tranzystora upewnić się, że odłączono sondy pomiarowe od innego mierzonego obwodu. Nie używać i nie przechowywać miernika w warunkach wysokiej temperatury, wilgotności, w otoczeniu wybuchowym, łatwozapalnym, w silnym polu magnetycznym. W warunkach wysokiego pola elektrostatycznego (rozładowanie) (+/-4kV) miernik może nie pracować poprawnie. Może zajść potrzeba zresetowania miernika. Usunąć przewody pomiarowe i przyłącze RS232C z miernika przed zdjęciem obudowy. Do naprawy miernika używać wyłącznie oryginalnych części lub części o identycznych parametrach elektrycznych. Miernik przeznaczony do użytku wewnątrz pomieszczenia. Nie używać miernika, gdy wskaźnik baterii sygnalizuje stan wyczerpania ( ). Wskazania miernika mogą być nieprawdziwe, co grozi porażeniem prądem elektrycznym. Wyjąć baterię z miernika, gdy nie będzie on używany przez dłuższy czas. Przed wymianą baterii upewnić się, że miernik jest wyłączony Okresowo czyścić obudowę miernika wilgotną ściereczką ze słabym detergentem. Nie używać do czyszczenia past ściernych oraz rozpuszczalników. Międzynarodowe symbole bezpieczeństwa i elektryczne. Ważna informacja! Przebieg elektryczny AC Niebezpieczne napięcie! Przebieg elektryczny DC Uziemienie (gniazdo) Przebieg elektryczny AC lub DC Podwójna izolacja Bezpiecznik Bateria, akumulator (wyczerpana) Zgodność standardu EU DŻ
5 2. DANE TECHNICZNO-EKSPLOATACYJNE Dane znamionowe / Podstawowe parametry techniczne CE, WEEE, IEC CAT.III1000V, CAT.IV600V przeciążenia, podwójna Certyfikaty, Normy izolacja. Napięcie maksymalne Pomiędzy gniazdem a uziemieniem : podane dla zakresów. Terminal ma: 1A / 250V [szybki; Φ5x20mm]. Bezpieczniki Terminal A: 10A / 250V [szybki; Φ5x20mm]. Zasilanie Bateria 9V, 6F22 lub Neda1604 lub 006P [wymienna]. Wskaźnik rozładowania baterii. Ekran LCD Główny centralny cyfry Górny prawy cyfry 8000 Odświeżanie 5/sek Komplet wskaźników. Analogowy wskaźnik linijkowy [Bar Graph] 41 segmentów, odświeżanie 50/sek. Podświetlenie ekranu NIEBIESKI przycisk [OFF / AutoOFF 60sek ]. Zakres Wybierany automatycznie(optymalny) / ręczny; wartość i funcja na ekranie. Ciągłość obwodu Test diody Sygnalizacja dźwiękowa (beep) poniżej progu [ 100Ω]. Rozdzielczość 1mV Tryb MAX MIN Zapis maksimum i minimum wielkości mierzonej. Tryb Data HOLD Komunikacja Zatrzymanie bieżących wskazań na ekranie [wskaźnik DATA HOLD]. RS232C Pomiar napięcia DC 80,000mV; 800,00mV; 8,0000V; 80,000V; 800,00V; 1000,0V Pomiar napięcia AC [True RMS] 800,00mV; 8,0000V; 80,000V; 800,00V; 1000,0V, pasmo 40 ~ 400Hz Podstawowa dokładność VDC: 0,5% VAC: 0,8% Pomiar prądu DC Pomiar prądu AC [True RMS] Pomiar rezystancji 0 do 10A [w podzakresach] (5~10A czas pomiaru 10sek; przerwa 15min). 800,00Ω; 8,0000kΩ; 80,000kΩ; 800,00kΩ; 8,0000MΩ; 80,000MΩ Pomiar konduktacji 80,000nS Pomiar pojemności Pomiar częstotliwości 1,000nF; 10,00nF; 100,0nF; 1,000μF; 10,00μF; 100,0μF 1kHz; 10kHz; 100kHz; 1MHz Pomiar cyklu (wypełnienia) 1% ~ 99% [rozdzielczość 0,01%]. Polaryzacja: wskaźnik ujemnej polaryzacji Przekroczenie zakresu: 0L wskaźnik przekroczenia zakresu. Temperatura pracy 5 C ~ 40 C [ 41 F ~ 104 F ] przechowywania -10 C ~ 50 C [ 14 F ~ 122 F ] Wilgotność względna 80%@ 5 C ~ 31 C; 50%@ 31 C ~ 40 C; Wymiary / waga H:39 x W:90 x L:195 [mm] / 550g (wraz z baterią). Zasilanie miernika Miernik jest włączany przełącznikiem obrotowym przełączenie z pozycji OFF na jakąkolwiek inną. Zasilany jest jedną baterią 9V [ NEDA 1604, 6F22, 006P ]. W celu oszczędzania baterii (energii), zastosowana jest funkcja automatycznego wyłączania zasilania [AutoPower OFF]. Gdy przez ca 30min nie jest przełączony przełącznik obrotowy lub naciśnięty jakiś przycisk, generowany jest trzeykrotnie sygnał beep, (5 minut przed wyłączeniem), wyłącza się ekran LCD i miernik wchodzi w tryb uśpienia [SLEEP MODE]. W trybie uśpienia [ SLEEP MODE ] załączenie miernika następuje poprzez naciśnięcie jakiegokolwiek przycisku lub przełączenie przełącznika obrotowego (poprzednie ustawienia aktywowane przyciskami są tracone). Dezaktywacja trybu SLEEP MODE realizowana jest przez przyciśnięcie ŻÓŁTEGO przycisku podczas włączania miernika Wyświetlany na ekranie (ciągle) wskaźnik rozładowania baterii sygnalizuje konieczność wymiany baterii. UWAGA: wyczerpana bateria może powodować błędny pomiar. Stwarza to zagrożenie porażenia prądem elektrycznym DŻ
6 Podświetlenie ekranu LCD Naciśnięcie (przytrzymanie) NIEBIESKIEGO przycisku powoduje załączenie podświetlenia ekranu LCD, zostanie ono automatycznie wyłączone po ca 60sek. Ponowne przyciśnięcie przycisku na ponad 2 sek wyłącza podświetlenie ekranu. UWAGA: aby uniknąć zagrożenia wynikającego z błędnego odczytu pomiaru z powodu złego oświetlenia, zaleca się używanie podświetlenia ekranu LCD. Test bezpiecznika 1. Przełącznikiem obrotowym ustawić pozycję: Ω 2. Wpiąć przewody pomiarowe: gniazdo VΩHz i gniazdo ma [bezpiecznik F1:1A/250V] lub gniazdo A [bezpiecznik F2:10A/250V]. Zewrzeć. Jeżeli jest sygnał dzwiękowy [beep] bezpiecznik jest sprawny. Jeżeli jest wskazanie OL, wymienić bezpiecznik i ponowić test. Jeżeli jest inne wskazanie miernik jest uszkodzony, skierować do naprawy. Jeżeli miernik nie pracuje poprawnie [przy sprawnych bezpiecznikach], skierować do naprawy. WYMIANA BATERII i BEZPIECZNIKA Wskazanie na ekranie LCD sygnalizuje wyczerpanie baterii. UWAGA: wyczerpana bateria może powodować błędny pomiar. Stwarza to zagrożenie porażenia prądem elektrycznym. Należy wymienić wyczerpaną baterię na nową (jak w specyfikacji). Przed zdjęciem tylnej pokrywy odłączyć przewody pomiarowe od mierzonego obwodu. Wyłączyć miernik przełącznikiem obrotowym ( OFF ) i odłączyć przewody z gniazd pomiarowych. Odkręcić trzy śruby, zdjąć pokrywę miernika. Założyć nową baterię (bateria Neda1604 lub 006P). 9V, 6F22 lub Założyć pokrywę, przykręcić śrubami Wymiana bezpiecznika Gumowa nóżka Terminal ma: 1A / 250V [szybki; Φ5x20mm] Terminal A: 10A / 250V [szybki; Φ5x20mm] Śruba Po zdjęciu pokrywy usunąć 4 śruby mocujące PCB do terminali wejściowych. Ostrożnie zdjąć PCB i odwrócić ją. Ostrożnie usunąć uszkodzony bezpiecznik. Zainstalowyć sprawny bezpiecznik. Zmontować miernik do stanu wyjściowego. UWAGA: Dla uniknięcia zagrożenie porażenia prądem elektrycznym lub uszkodzenia miernika należy stosować bezpieczniki tylko jak w specyfikacji DŻ
7 3. OPIS FUNKCJONALNY Opis panela czołowego 1. Panel czołowy 2. Ekran LCD 3. Przyciski funkcyjne 4. Przełącznik obrotowy 5. Gniazda wejściowe 10A gniazdo pomiarowe prądu AC/DC (0,2A ~ 10A). ma VΩHz COM pomiar prądu przemiennego ( do 0,2A). gniazdo pomiarowe napięciowe gniazdo pomiarowe dla wszystkich pomiarów Przełącznik obrotowy Tabela: Pozycje przełącznika obrotowego Pozycja Funkcja realizowana OFF Miernik jest wyłączony. V Pomiar napięcia przemiennego AC. V Pomiar napięcia stałego DC. mv Pomiar napięcia stałego DC mv. A ma Ω Test ciągłości obwodu / pomiar rezystancji, konduktancji / pomiar pojemności. Test diody. Pomiar prądu DC / AC (0,1mA do 10A). Pomiar prądu DC / AC (0,001mA do 800,00mA). Przyciski funkcyjne Tabela: Przyciski funkcyjne opis Przycisk Funkcja Opis Ekran ikona test ciągłości Włączanie / wyłączanie sygnału dźwiękowego w trybie pomiaru rezystancji włączanie Przyciśnięcie przycisku podczas włączania zasilania zasilania Pomiar powoduje niaktywność sygnału dźwiękowego (beep) podczas naciskania przycisków. Przełączanie czasu pomiędzy czasami odpowiedzi 100ms / 100ms Peak 1ms w trybie REC (oprócz pomiaru rezystancji i REC Max Min pojemności). MAX MIN MAX / MIN RANGE Tryb REC włączanie zasilania Wybór zakresu Ręczny Auto Inne Start zapisu wartości maksimum i minimum. Pokazywana sekwencja pomiaru MAX (maksimum), MIN (minimum), AVG (średnia), w każdym trybie pomiarowym oprócz pomiaru konduktancji. Dla czasu odpowiedzi 1ms dostęne tylko MAX i MIN. Przyciśnięcie MAX/MIN podczas właczania zasilania wybiera wysokiej dokładności czas odpowiedzi 1sek. Naciśnięcie RANGE przełącza tryby wyboru zakresu pomiarowego Auto / Manual dla każdej pozycji przełącznika obrotowego Naciskanie RANGE przełącza zakresy pomiarowe w trybie ręcznego wyboru zakresu. Naciśnięcie RANGE ponad 2 sek wprowadza automatyczny wybór zakresu. Przełączanie pomiarów rezystancji (zakresów) i pomiaru konduktacji (jako podzakresu). Przyciśnięcie RANGE przy włączaniu zasilania wprowadza rozdzielczość wskazań (oprócz pomiaru pojemności). 100ms REC MAX MIN AVG AUTO ns MΩ DŻ
8 HOLD Data HOLD Aktywacja trybu Auto Data HOLD w każdym trybie. Data HOLD Pomiar Dla pozycji przełącznika: Ω naciśnięcie pojemności ŻÓŁTEGO przełącza w tryb pomiaru pojemności. nfμf ŻÓŁTY Wybór AC / DC Przełączanie AC / DC dla pomiaru prądu. DCAC włączanie zasilania Dezaktywacja trybu Sleep Mode REL Δ Pomiar Włączanie / wyłączanie trybu REL Δ względny Włączanie / wyłączanie trybu REL% Δ% Hz Pomiar częstotliwości Pomiar wypełnienia Hz % Opis ekranu LCD Podświetlenie ekranu Wejście w tryb pomiaru częstotliwości [dla V AC/DC; A; ma] Dwukrotne naciśnięcie wprowadza tryb pomiaru wypełnienia cyklu [dla V AC/DC, A, ma] Włączanie podświetlenia ekranu [AutoOFF po ca 60sek], wyłączanie przycisnąć na >2sek. Nr Symbol Znaczenie 1 AUTO Miernik w trybie Autozakresu, automatyczny wybór zakresu z najlepszą rozdzielczością. 2 Rozładowana bateria. UWAGA: wyczerpana bateria może powodować błędny pomiar. Stwarza to zagrożenie porażenia prądem elektrycznym. 3 Ujemna polaryzacja (wskazanie). 4 Tryb testu diody. 5 Test ciągłości obwodu. 6 Δ Tryb pomiaru względnego; wartość pomiaru minus wartość odniesienia. 7 Δ% Włączony tryb pomiaru względnego, % pomiaru z wartości odniesienia. 8 DATA HOLD Aktywny tryb DATA HOLD (zatrzymania danej pomiaru). 9 DC AC Wskaźnik trybu pomiaru A, V. Wskazana wartość średnia mV Aktualny zakres pomiarowy. 11 % Pomiar cyklu wypełnienia) przebiegu elektrycznego [%]. Ω, kω, MΩ Jednostka pomiaru rezystancji. Hz, khz, MHz Jednostka pomiaru częstotliwości syganłu elektrycznego. 12 mv, V Jednostka pomiaru napięcia elektrycznego. ma, A Jednostka pomiaru prądu elektrycznego. nf, μf, mf Jednostka pomiaru pojemności. ns Jednostka pomiaru konduktancji. REC Dostępny tryb maksimum, minimum, średnia. Bieżące wskazanie. 100ms Czas odpowiedzi 100ms. 13 MAX Wskazana wartość maksimum. MIN Wskazana wartość minimum. AVG Wskazana wartość średnia. 14 Analogue Bar Graph (Wskaźnik linijkowy) analogowy, szybki wskaźnik bieżącego pomiaru. 15 Ujemna polaryzacja (wskaźnik linijkowy). 16 OL Przekroczenie zakresu pomiarowego. 23 RS232C Komunikacja RS232C [w trakcie] DŻ

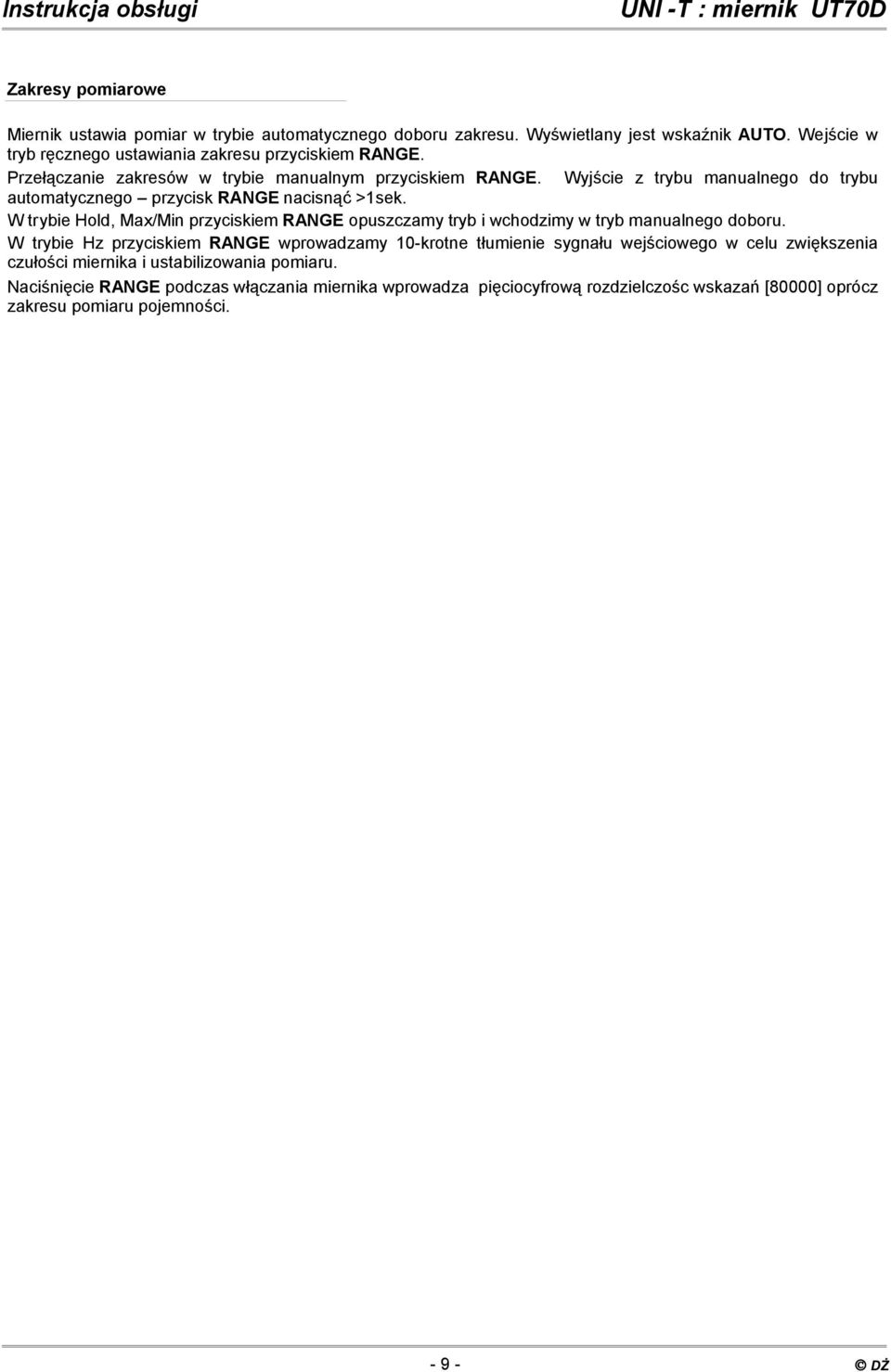

9 Zakresy pomiarowe Miernik ustawia pomiar w trybie automatycznego doboru zakresu. Wyświetlany jest wskaźnik AUTO. Wejście w tryb ręcznego ustawiania zakresu przyciskiem RANGE. Przełączanie zakresów w trybie manualnym przyciskiem RANGE. Wyjście z trybu manualnego do trybu automatycznego przycisk RANGE nacisnąć >1sek. W trybie Hold, Max/Min przyciskiem RANGE opuszczamy tryb i wchodzimy w tryb manualnego doboru. W trybie Hz przyciskiem RANGE wprowadzamy 10-krotne tłumienie sygnału wejściowego w celu zwiększenia czułości miernika i ustabilizowania pomiaru. Naciśnięcie RANGE podczas włączania miernika wprowadza pięciocyfrową rozdzielczośc wskazań [80000] oprócz zakresu pomiaru pojemności DŻ
10 4. POMIARY A. Pomiar napięcia V DC lub V AC UWAGA: aby uniknąć szkód lub niebezpieczeństwa porażenia elektrycznego, nie należy próbować mierzyć napięć powyżej 1000V, mimo iż może być wskazanie. Przy pomiarze napięcia powyżej 60V DC / 30V AC należy zachować szczegółną ostrożność. 1. Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. 2. Ustawić przełącznikiem obrotowym funkcję pomiaru napięcia: V - pomiar napięcia stałego (zakresy: 8, 80, 800, 1000 [V]) V - pomiar napięcia przemiennego (zakresy: 800mV, 8, 80, 800, 1000 [V]) mv - pomiar napięcia stałego (zakresy: 80, 800 [mv]) 3. Wpiąć przewody pomiarowe równolegle w mierzony obwód. 4. Odczytać wartość na wyświetlaczu. Dla pomiaru AC wskazanie wartości skutecznej True RMS. Dla pomiaru DC wskazanie efektywnej wartości przebiegu sinusoidalnego (wartość średnia). Dla pomiaru DC pokazana polaryzacja czerwonego przewodu pomiarowego. Impedancja wejściowa miernika dla pomiaru V wynosi 10MΩ. Po zakończeniu pomiaru odłączyć przewody od mierzonego obwodu. B. Pomiar prądu A DC lub A AC UWAGA: przepalenie bezpiecznika wskazuje możliwość uszkodzenia miernika lub popełnienia błędu pomiarowego przez użytkownika. 1. Wyłączyć zasilanie obwodu. Rozładować wszystkie kondensatory wysokonapięciowe. 2. Czerwony przewód pomiarowy załączyć do gniazda μama lub 10A, a czarny przewód do gniazda COM. 3. Przełącznikiem obrotowym wybrać właściwy zakres pomiarowy: A - jeżeli używamy gniazda A (zakresy: 8, 10 [A]). ma - jeżeli używamy gniazda ma (zakresy: 80, 800 [ma]). 4. Jako pierwszy ustawiony jest zakres pomiarowy DC. Przełącznik AC/DC ŻÓŁTYM przyciskiem. 5. Przewody wpiąć szeregowo w mierzony obwód. Załączyć zasilanie mierzonego obwodu. 6. Odczytać wartość na wyświetlaczu. Dla pomiaru AC wskazanie wartości skutecznej True RMS. Dla pomiaru DC wskazanie efektywnej wartości przebiegu sinusoidalnego (wartość średnia). 7. Wyłączyć zasilanie obwodu. Rozładować wszystkie kondensatory wysokonapięciowe. Jeżeli nie znamy rzędu wielkości mierzonego prądu, należy wybrać najwyższy zakres i redukować go, do uzyskania wymaganej dokładności pomiaru. Dla prądu 5A dopuszczalny jest pomiar ciągły. Dla prądu 5A I 10A pomiar ciągły przez okres 10 sekund i przerwa 15 minut. C. Pomiar rezystancji, konduktancji, pojemności i ciągłości przewodu. UWAGA: dla zachowania bezpieczeństwa nie podawać na wejście napięcia wyższego niż 60V DC lub 30V ACrms UWAGA: aby uniknąć zagrożenia lub uszkodzenia układu, należy przed rozpoczęciem pomiaru wyłączyć zasilanie układu, i rozładować kondensatory (wysokonapięciowe). 1. Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. 2. Ustawić przełącznikiem obrotowym pozycję: Ω ŻÓŁTYM przyciskiem wybierany jest tryb pomiaru pojemności. Przyciskiem RANGE przełączane są zakresy pomiaru rezystancji i zakres pomiaru konduktancji. - przycisk włączania test ciągłości obwodu. 3. Przyłączyć przewody pomiarowe do mierzonego obwodu lub pojemności. Odczytać wskazanie z wyświetlacza. Przekroczenie zakresu pomiarowego wskaźnik OL DŻ

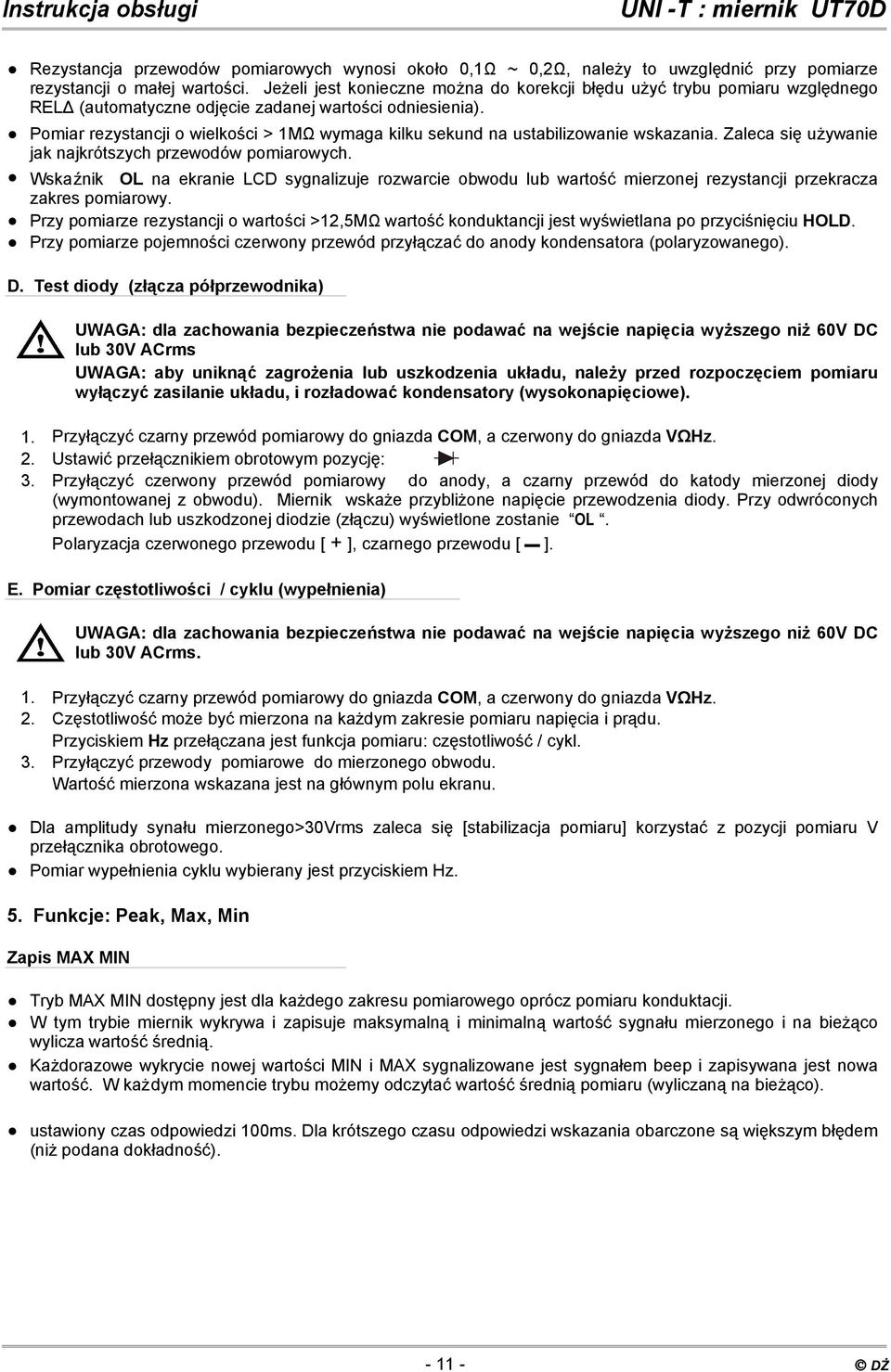

11 Rezystancja przewodów pomiarowych wynosi około 0,1Ω ~ 0,2Ω, należy to uwzględnić przy pomiarze rezystancji o małej wartości. Jeżeli jest konieczne można do korekcji błędu użyć trybu pomiaru względnego RELΔ (automatyczne odjęcie zadanej wartości odniesienia). Pomiar rezystancji o wielkości > 1MΩ wymaga kilku sekund na ustabilizowanie wskazania. Zaleca się używanie jak najkrótszych przewodów pomiarowych. Wskaźnik OL na ekranie LCD sygnalizuje rozwarcie obwodu lub wartość mierzonej rezystancji przekracza zakres pomiarowy. Przy pomiarze rezystancji o wartości >12,5MΩ wartość konduktancji jest wyświetlana po przyciśnięciu HOLD. Przy pomiarze pojemności czerwony przewód przyłączać do anody kondensatora (polaryzowanego). D. Test diody (złącza półprzewodnika) Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. Ustawić przełącznikiem obrotowym pozycję: 3. Przyłączyć czerwony przewód pomiarowy do anody, a czarny przewód do katody mierzonej diody (wymontowanej z obwodu). Miernik wskaże przybliżone napięcie przewodzenia diody. Przy odwróconych przewodach lub uszkodzonej diodzie (złączu) wyświetlone zostanie OL. Polaryzacja czerwonego przewodu [ + ], czarnego przewodu [ ]. E. Pomiar częstotliwości / cyklu (wypełnienia) 1. Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩHz. 2. Częstotliwość może być mierzona na każdym zakresie pomiaru napięcia i prądu. Przyciskiem Hz przełączana jest funkcja pomiaru: częstotliwość / cykl. 3. Przyłączyć przewody pomiarowe do mierzonego obwodu. Wartość mierzona wskazana jest na głównym polu ekranu. Dla amplitudy synału mierzonego>30vrms zaleca się [stabilizacja pomiaru] korzystać z pozycji pomiaru V przełącznika obrotowego. Pomiar wypełnienia cyklu wybierany jest przyciskiem Hz. 5. Funkcje: Peak, Max, Min Zapis MAX MIN UWAGA: dla zachowania bezpieczeństwa nie podawać na wejście napięcia wyższego niż 60V DC lub 30V ACrms UWAGA: aby uniknąć zagrożenia lub uszkodzenia układu, należy przed rozpoczęciem pomiaru wyłączyć zasilanie układu, i rozładować kondensatory (wysokonapięciowe). UWAGA: dla zachowania bezpieczeństwa nie podawać na wejście napięcia wyższego niż 60V DC lub 30V ACrms. Tryb MAX MIN dostępny jest dla każdego zakresu pomiarowego oprócz pomiaru konduktacji. W tym trybie miernik wykrywa i zapisuje maksymalną i minimalną wartość sygnału mierzonego i na bieżąco wylicza wartość średnią. Każdorazowe wykrycie nowej wartości MIN i MAX sygnalizowane jest sygnałem beep i zapisywana jest nowa wartość. W każdym momencie trybu możemy odczytać wartość średnią pomiaru (wyliczaną na bieżąco). ustawiony czas odpowiedzi 100ms. Dla krótszego czasu odpowiedzi wskazania obarczone są większym błędem (niż podana dokładność) DŻ
12 Funkcja MAX MIN Wejście w tryb MAX / MIN Odczyt MAX, MIN, AVG Zatrzymanie zapisu Czas odpowiedzi Wyjście z trybu MAX/MIN Opis Upewnić się, że miernik jest w wymaganym zakresie pomiarowym Naciśnięcie MAX/MIN wprowadza tryb zapisu MAXMIN, miernik jest zablokowany na bieżącym zakresie pomiarowym, wyświetlany jest wskaźnik REC. Nowa wartość MIN MAX sygnalizowana jest beep i rejestrowana. Nieaktywna jest funkcja Sleep Mode Przyciskiem MAX/MIN dostępny jest sekwencyjnie odczyt MAX, MIN, AVG. Przyciskiem HOLD możliwe jest wstrzymanie zapisu (bez kasowania danych) i dalsze wznowienie zapisu. Wstępnie ustawiony czas odpowiedzi 100ms. Przyciskiem można wprowadzić czas 1ms (dostępny odczyt MAX, MIN). Przyśnięcie MAX/MIN przy włączaniu miernika wprowadzi czas 1s. Nacisnąć przycisk MAX/MIN >1sek (skasowanie zapisu). Zapis PEAK,MAX MIN Tryb dostępny przyciskiem PEAK MIN MAX. Przełączanie czasu odpowiedzi 100ms / 1ms. Tryb dostępny tylko dla trybów MAX/MIN, HOLD. Naciśnięcie PEAK MAX MIN (1ms) [odczyt tylko MAX, MIN]. Naciśnięcie HOLD zatrzymuje zapis bez kasowania danych. Wznowienie zapisu przyciskiem HOLD. Tryb Data HOLD Tryb dostępny dla każej funkcji pomiarowej. Wejście / wyjście z trybu przyciskiem HOLD (beep). Naciśnięcie przycisku HOLD wprowadza tryb Data HOLD (beep)[wskaźnik]. AutoHOLD oznacza brak konieczności przyciskania przycisku HOLD dla zatrzymania wskazania. Dla sygnału wejściowego ACDC>100mV tryb jest automatycznie niedostępny. Jeżeli miernik wykryje, że sygnał wejściowy odchylił się o +/- 300 cyfr od bazowego miernik zasygnalizuje to dźwiękiem i wskaże nową wartość bazową. Tryb pomiaru względnego Tryb Δ i Δ% jest dostępny dla każdej funkcji pomiarowej z autozakresem. Tryb może być używany razem z AUTO- HOLD i MAX/MIN. Wartość względna = (wartość bieżąca) (wartość odniesienia) [ Δ]. Wartość względna % = (wartość bieżąca) / (wartość odniesienia) [ Δ%]. Wejście / wyjście z trybu pomiaru względnego Przełącznikiem obrotowym należy wybrać wymaganą funkcję pomiaru przed wyborem RELΔ. Manualna zmiana funkcji pomiaru powoduje wyjście z trybu RELΔ. Naciśnięcie RELΔ blokuje bieżący zakres pomiarowy i zapisuje ostatnie wskazanie jako wartość odniesienia i wyświetla jako 0. Ponowne naciśnięcie RELΔ wprowadza tryb względny RELΔ%, blokuje bieżący zakres pomiarowy i zapisuje ostatnie wskazanie jako wartość odniesienia i wyświetla jako 0. Ponowne naciśnięcie RELΔ lub przełączenie przełącznika obrotowego resetuje wartość odniesienia i wychodzi z trybu względnego do normalnego trybu pomiarowego DŻ

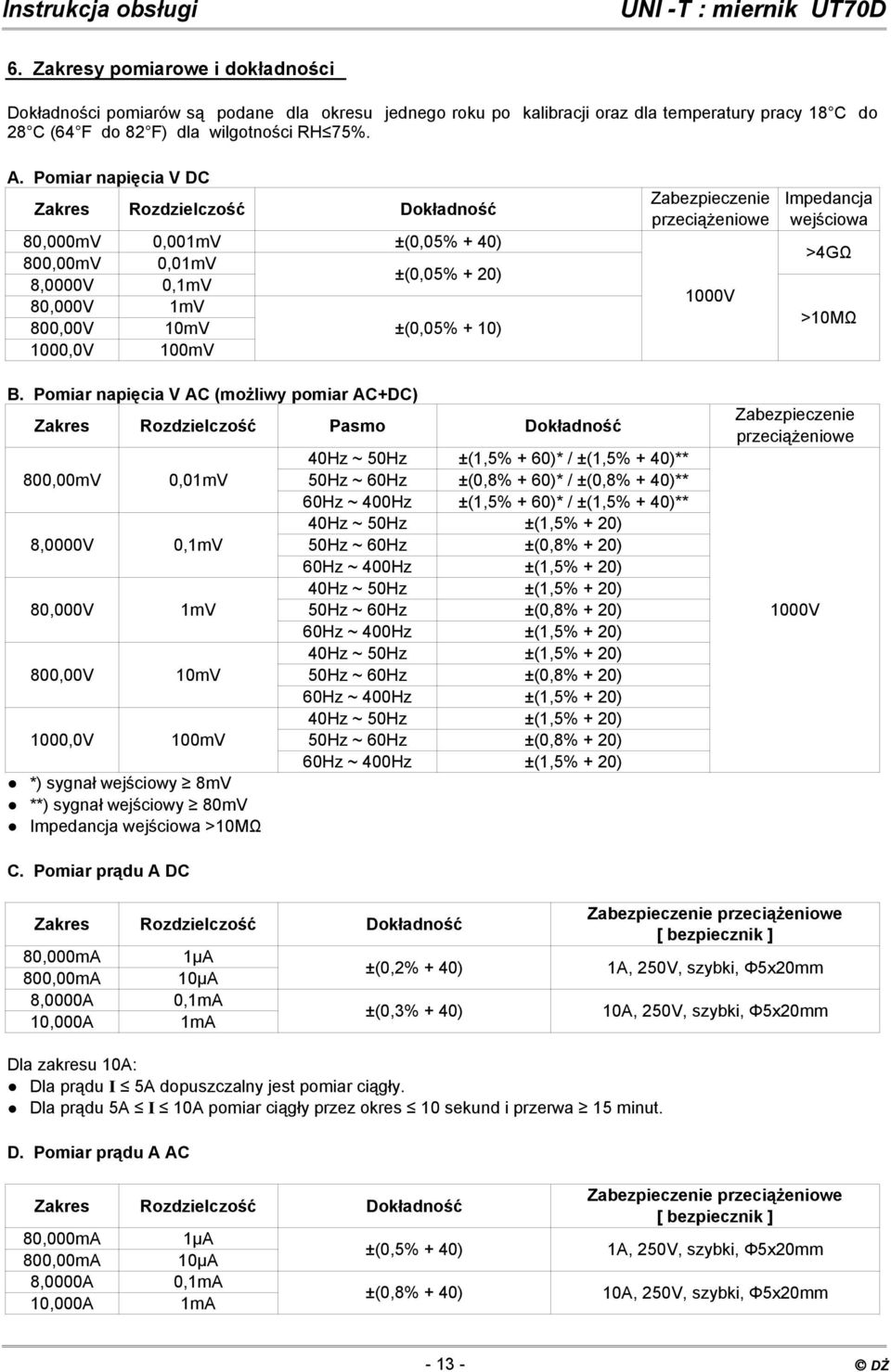

13 6. Zakresy pomiarowe i dokładności Dokładności pomiarów są podane dla okresu jednego roku po kalibracji oraz dla temperatury pracy 18 C do 28 C (64 F do 82 F) dla wilgotności RH 75%. A. Pomiar napięcia V DC Zakres Rozdzielczość Dokładność 80,000mV 0,001mV ±(0,05% + 40) 800,00mV 0,01mV 8,0000V 0,1mV ±(0,05% + 20) 80,000V 1mV 800,00V 10mV ±(0,05% + 10) 1000,0V 100mV Zabezpieczenie przeciążeniowe 1000V Impedancja wejściowa >4GΩ >10MΩ B. Pomiar napięcia V AC (możliwy pomiar AC+DC) Zakres Rozdzielczość Pasmo Dokładność 800,00mV 0,01mV 8,0000V 0,1mV 80,000V 1mV 800,00V 10mV 1000,0V 100mV *) sygnał wejściowy 8mV **) sygnał wejściowy 80mV Impedancja wejściowa >10MΩ 40Hz ~ 50Hz 50Hz ~ 60Hz 60Hz ~ 400Hz 40Hz ~ 50Hz 50Hz ~ 60Hz 60Hz ~ 400Hz 40Hz ~ 50Hz 50Hz ~ 60Hz 60Hz ~ 400Hz 40Hz ~ 50Hz 50Hz ~ 60Hz 60Hz ~ 400Hz 40Hz ~ 50Hz 50Hz ~ 60Hz 60Hz ~ 400Hz ±(1,5% + 60)* / ±(1,5% + 40)** ±(0,8% + 60)* / ±(0,8% + 40)** ±(1,5% + 60)* / ±(1,5% + 40)** ±(0,8% + 20) ±(0,8% + 20) ±(0,8% + 20) ±(0,8% + 20) Zabezpieczenie przeciążeniowe 1000V C. Pomiar prądu A DC Zakres Rozdzielczość Dokładność 80,000mA 1μA 800,00mA 10μA ±(0,2% + 40) 8,0000A 0,1mA 10,000A 1mA ±(0,3% + 40) Zabezpieczenie przeciążeniowe [ bezpiecznik ] 1A, 250V, szybki, Φ5x20mm 10A, 250V, szybki, Φ5x20mm Dla zakresu 10A: Dla prądu I 5A dopuszczalny jest pomiar ciągły. Dla prądu 5A I 10A pomiar ciągły przez okres 10 sekund i przerwa 15 minut. D. Pomiar prądu A AC Zakres Rozdzielczość Dokładność 80,000mA 1μA 800,00mA 10μA ±(0,5% + 40) 8,0000A 0,1mA 10,000A 1mA ±(0,8% + 40) Zabezpieczenie przeciążeniowe [ bezpiecznik ] 1A, 250V, szybki, Φ5x20mm 10A, 250V, szybki, Φ5x20mm DŻ
14 Pasmo 40Hz ~ 400Hz; TrueRMS Dla zkresu 10A: a) Dla prądu I 5A dopuszczalny jest pomiar ciągły. b) Dla prądu 5A I 10A pomiar ciągły przez okres 10 sekund i przerwa 15 minut. E. Pomiar rezystancji, konduktancji, ciągłości obwodu Zakres Rozdzielczość Dokładność 800,00Ω 0,01Ω ±(0,3% + 60) 8,0000kΩ 0,1Ω 80,000kΩ 1Ω ±(0,3% + 40) 800,00kΩ 10Ω 8,0000MΩ 100Ω ±(0,5% + 20) 80,000MΩ 1kΩ ±(2% + 20) 80,000nS 0,001nS ±(2% + 120) 0,01Ω 100Ω Zabezpieczenie przeciążeniowe 600Vp Napięcie otwartego obwodu około 0,7V Dla rezystancji obwodu < 100Ω ciągły sygnał dźwiękowy buzera. 80nS = 12,5MΩ F. Pomiar pojemności Zakres Rozdzielczość Dokładność 1,000nF 10,00nF 100,0nF 1,000μF 10,00μF 100,0μF 1pF 10pF 100pF 1nF 10nF 100nF ±(2% + 5) + + tryb REL ±(2% + 3) ±(3% + 5) Zabezpieczenie przeciążeniowe 600Vp Pomiar pojemności rzędu μf wymaga kilku sekund ustabilizowania pomiaru (normalne). G. Test diody (złącza półprzewodnika) Zakres Rozdzielczość Zabezpieczenie przeciążeniowe 1mV 600Vp Napięcie otwartego obwodu około 3,0V Napięcie dobrego złącza półprzewodnikowego zawiera się pomiędzy 0,5V ~ 0,8V. H. Pomiar częstotliwości i wypełnienia cyklu Zakres Rozdzielczość Dokładność Zabezpieczenie przeciążeniowe 1kHz 0,001Hz 10kHz 0,01Hz 100kHz 0,0001kHz ±(0,02% + 1) 600Vp 1MHz 0,001kHz Amplituda [ a ] mierzonego sygnału: Dla f <100kHz: a 200Vrms Dla f 40MHz: a 600Vrms Maksymalna amplituda sygnału wejściowego: 30Vrms DŻ
15 Pomiar częstotliwości na zakresach: V i V Zakres Dokładność Zabezpieczenie przeciążeniowe 10Hz ~ 100kHz ±(0,1% + 3) 600Vp Amplituda [ a ] mierzonego sygnału: 600Vrms Maksymalna amplituda sygnału wejściowego: 30Vrms. Pomiar częstotliwości na zakresach: A i A Zakres Dokładność Zabezpieczenie przeciążeniowe 50Hz ~ 10kHz ±(0,1% + 3) 1A/250V; 10A/250V Amplituda [ a ] mierzonego sygnału: 30000cyfr Pomiar wypełnienia cyklu Zakres Dokładność Zabezpieczenie przeciążeniowe 1% ~ 99% 0,01% 600Vp Wskazanie szacunkowe. Dla zakresu mv 8V: szerokość dodatniego impulsu 30μs. 7. Komunikacja RS232C A. Port RS232C Miernik Komputer D-sub D-sub D-sub 9 pin Male 9 pin Female 25 pin Female Pin RX Receiving Data TX Transmitting Data DTR Data Terminal Ready GND Grounding (Masa) DSR Data Set Ready RTS Rerquest to Send CTS Clear to Send Opis B. Ustawienie portu RS232C Transmisja 9600 Baud rate Bit startu 1 (zawsze 0) Start bit Bit stopu 1 (zawsze 1) Stop bit Bity danych 8 Data bits Parzystość Nie None C. Wymagania systemu operacyjnego Odpowiednik IBM PC, procesor lub wyżej, rozdzielczośc ekranu 640x480 lub lepiej. MS Windows 95 lub wyżej 16MB RAM 8MB wolnej pamięci HDD Dostęp do CD-ROM Wolny port szereggowy Myszka Niezbędne jest zapoznanie się z załaczoną instrukcją instalacji i używania interfejsu UT70D. *** Fin *** DŻ
