1 MAKING MODERN LIVING POSSIBLE Rekuperacja Poradnik instalatora

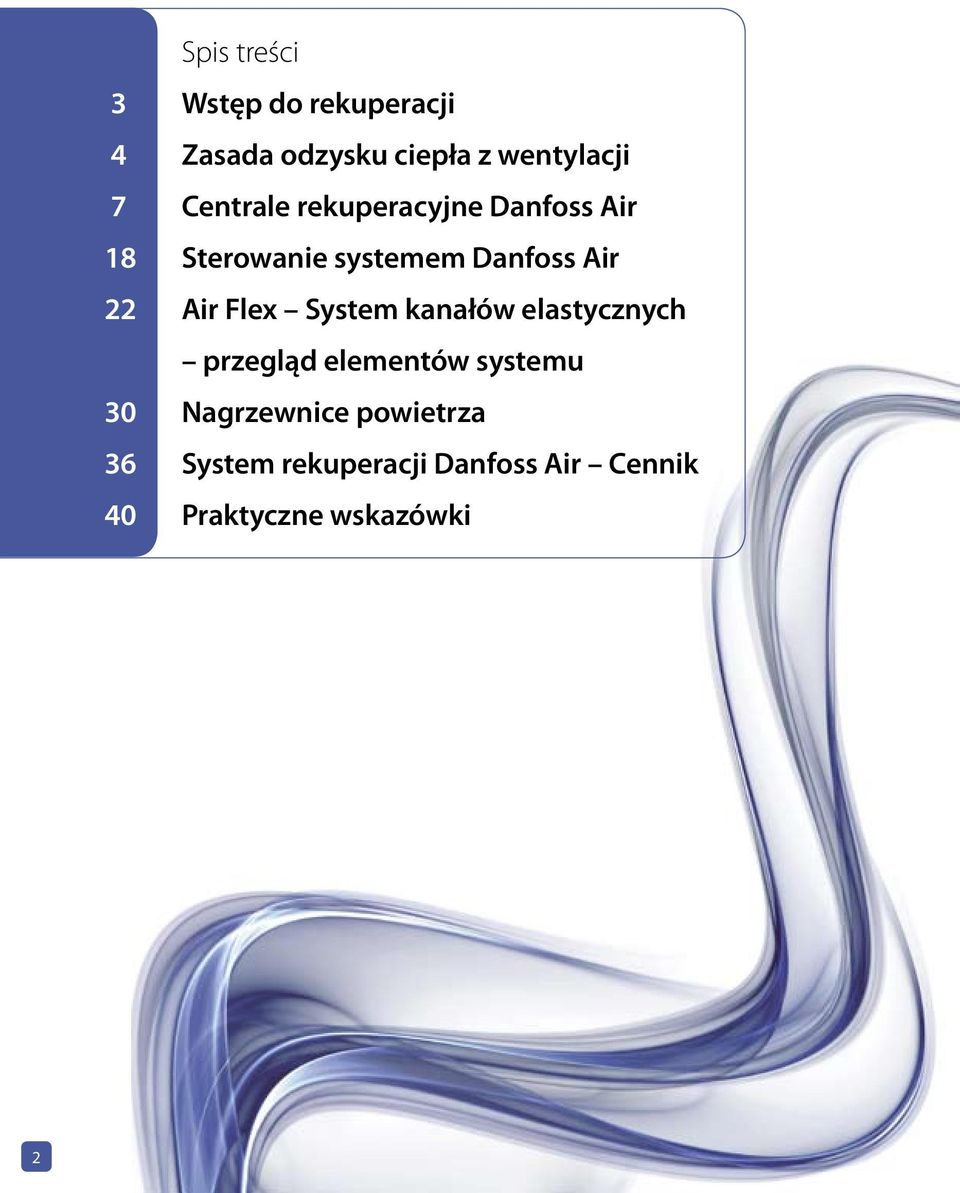

2 Spis treści 3 Wstęp do rekuperacji 4 Zasada odzysku ciepła z wentylacji 7 Centrale rekuperacyjne Danfoss Air 18 Sterowanie systemem Danfoss Air 22 Air Flex System kanałów elastycznych przegląd elementów systemu 30 Nagrzewnice powietrza 36 System rekuperacji Danfoss Air Cennik 40 Praktyczne wskazówki 2

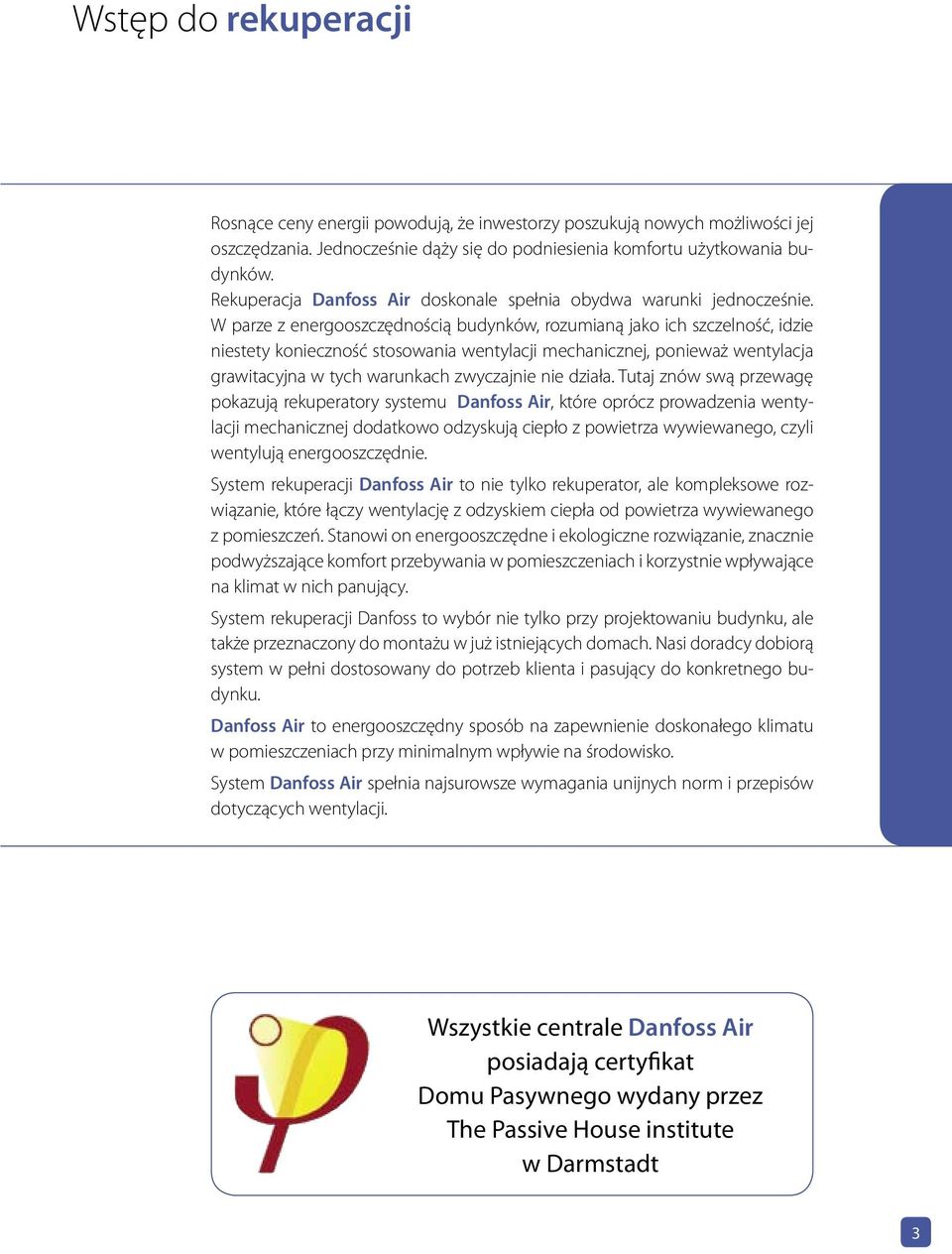

3 Wstęp do rekuperacji Rosnące ceny energii powodują, że inwestorzy poszukują nowych możliwości jej oszczędzania. Jednocześnie dąży się do podniesienia komfortu użytkowania budynków. Rekuperacja Danfoss Air doskonale spełnia obydwa warunki jednocześnie. W parze z energooszczędnością budynków, rozumianą jako ich szczelność, idzie niestety konieczność stosowania wentylacji mechanicznej, ponieważ wentylacja grawitacyjna w tych warunkach zwyczajnie nie działa. Tutaj znów swą przewagę pokazują rekuperatory systemu Danfoss Air, które oprócz prowadzenia wentylacji mechanicznej dodatkowo odzyskują ciepło z powietrza wywiewanego, czyli wentylują energooszczędnie. System rekuperacji Danfoss Air to nie tylko rekuperator, ale kompleksowe rozwiązanie, które łączy wentylację z odzyskiem ciepła od powietrza wywiewanego z pomieszczeń. Stanowi on energooszczędne i ekologiczne rozwiązanie, znacznie podwyższające komfort przebywania w pomieszczeniach i korzystnie wpływające na klimat w nich panujący. System rekuperacji Danfoss to wybór nie tylko przy projektowaniu budynku, ale także przeznaczony do montażu w już istniejących domach. Nasi doradcy dobiorą system w pełni dostosowany do potrzeb klienta i pasujący do konkretnego budynku. Danfoss Air to energooszczędny sposób na zapewnienie doskonałego klimatu w pomieszczeniach przy minimalnym wpływie na środowisko. System Danfoss Air spełnia najsurowsze wymagania unijnych norm i przepisów dotyczących wentylacji. Wszystkie centrale Danfoss Air posiadają certyfikat Domu Pasywnego wydany przez The Passive House institute w Darmstadt 3

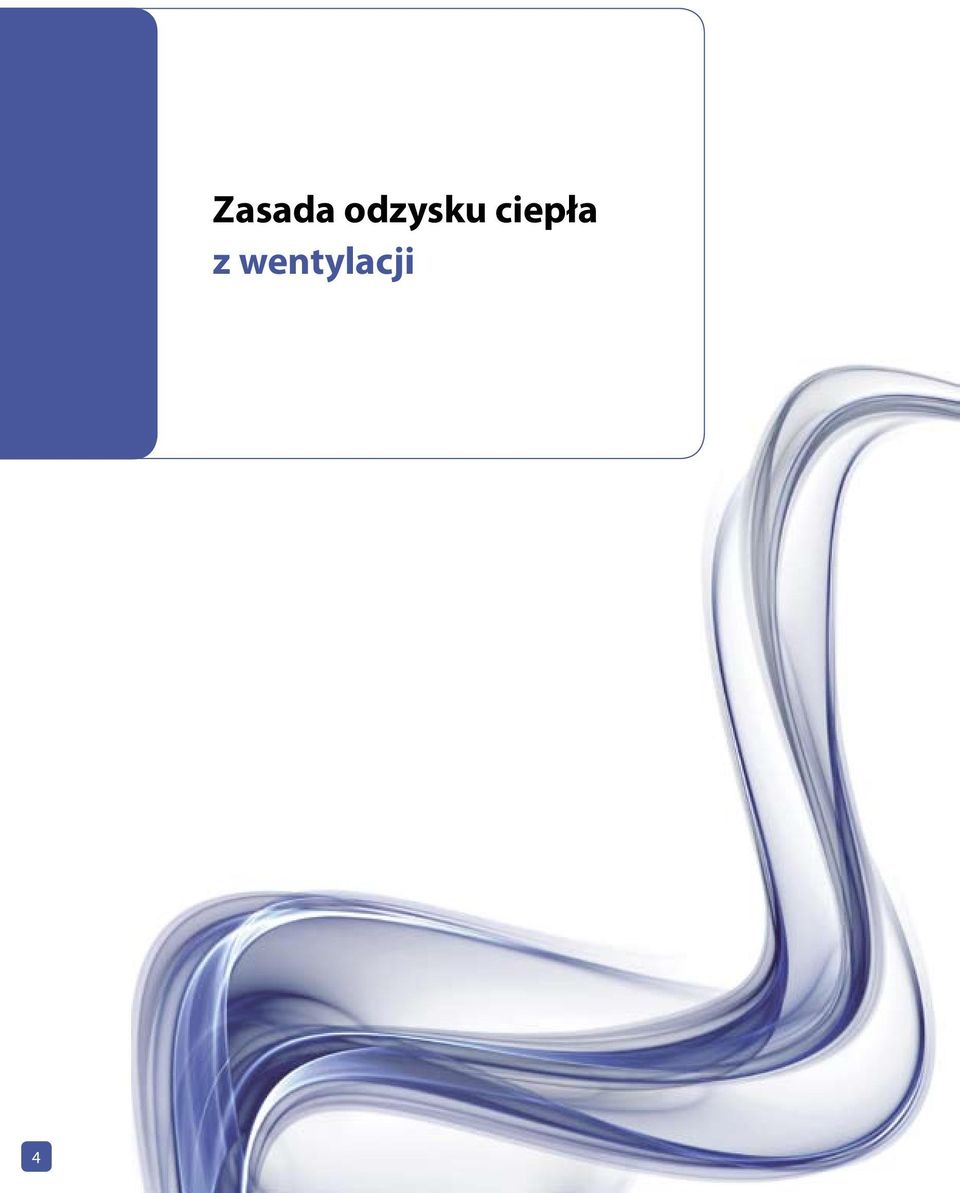

4 4 Zasada odzysku ciepła z wentylacji

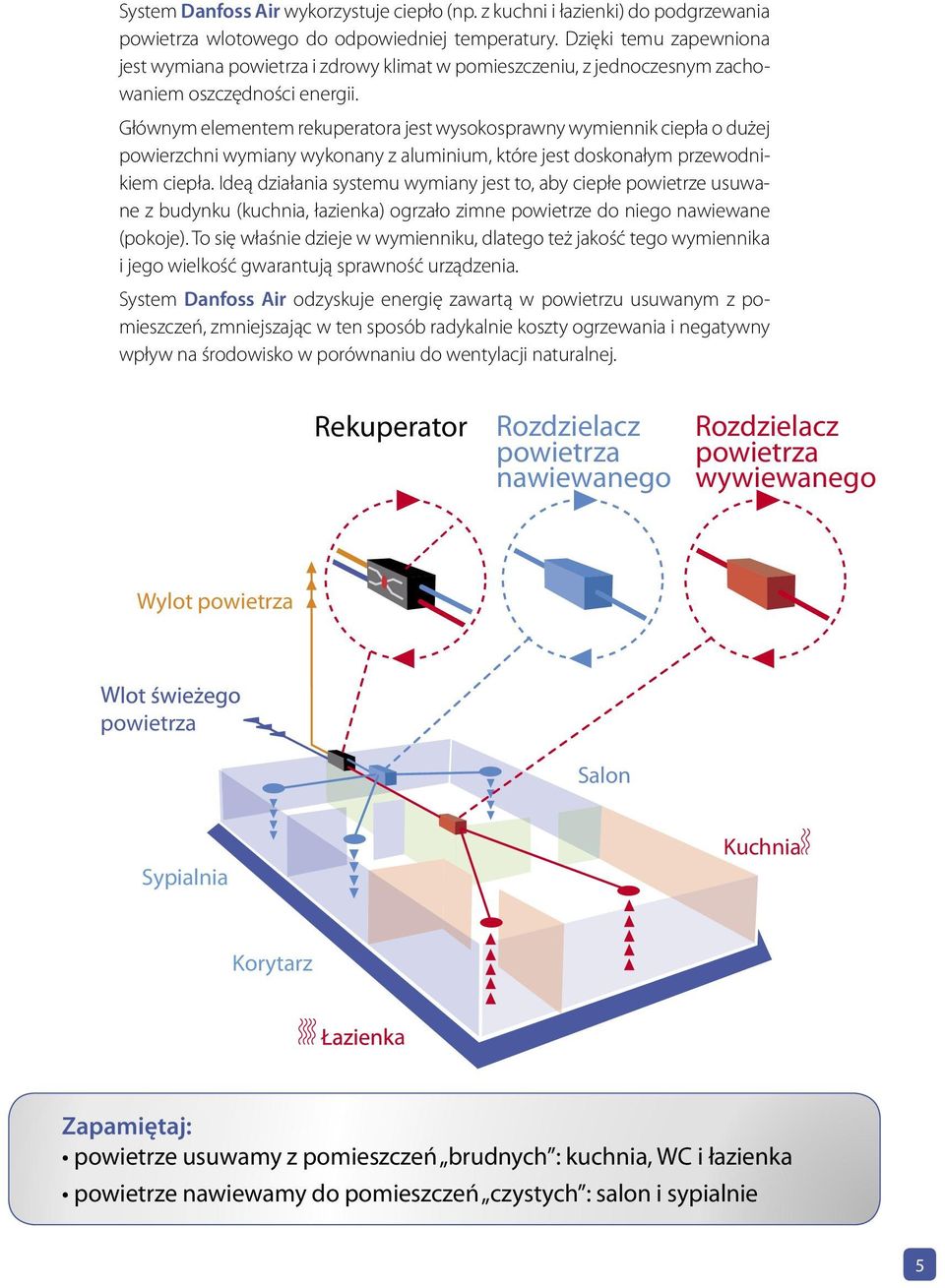

5 System Danfoss Air wykorzystuje ciepło (np. z kuchni i łazienki) do podgrzewania powietrza wlotowego do odpowiedniej temperatury. Dzięki temu zapewniona jest wymiana powietrza i zdrowy klimat w pomieszczeniu, z jednoczesnym zachowaniem oszczędności energii. Głównym elementem rekuperatora jest wysokosprawny wymiennik ciepła o dużej powierzchni wymiany wykonany z aluminium, które jest doskonałym przewodnikiem ciepła. Ideą działania systemu wymiany jest to, aby ciepłe powietrze usuwane z budynku (kuchnia, łazienka) ogrzało zimne powietrze do niego nawiewane (pokoje). To się właśnie dzieje w wymienniku, dlatego też jakość tego wymiennika i jego wielkość gwarantują sprawność urządzenia. System Danfoss Air odzyskuje energię zawartą w powietrzu usuwanym z pomieszczeń, zmniejszając w ten sposób radykalnie koszty ogrzewania i negatywny wpływ na środowisko w porównaniu do wentylacji naturalnej. Rekuperator Rozdzielacz powietrza nawiewanego Rozdzielacz powietrza wywiewanego Wylot powietrza powietrza Salon Sypialnia Kuchnia Korytarz a Zapamiętaj: powietrze usuwamy z pomieszczeń brudnych : kuchnia, WC i łazienka powietrze nawiewamy do pomieszczeń czystych : salon i sypialnie 5

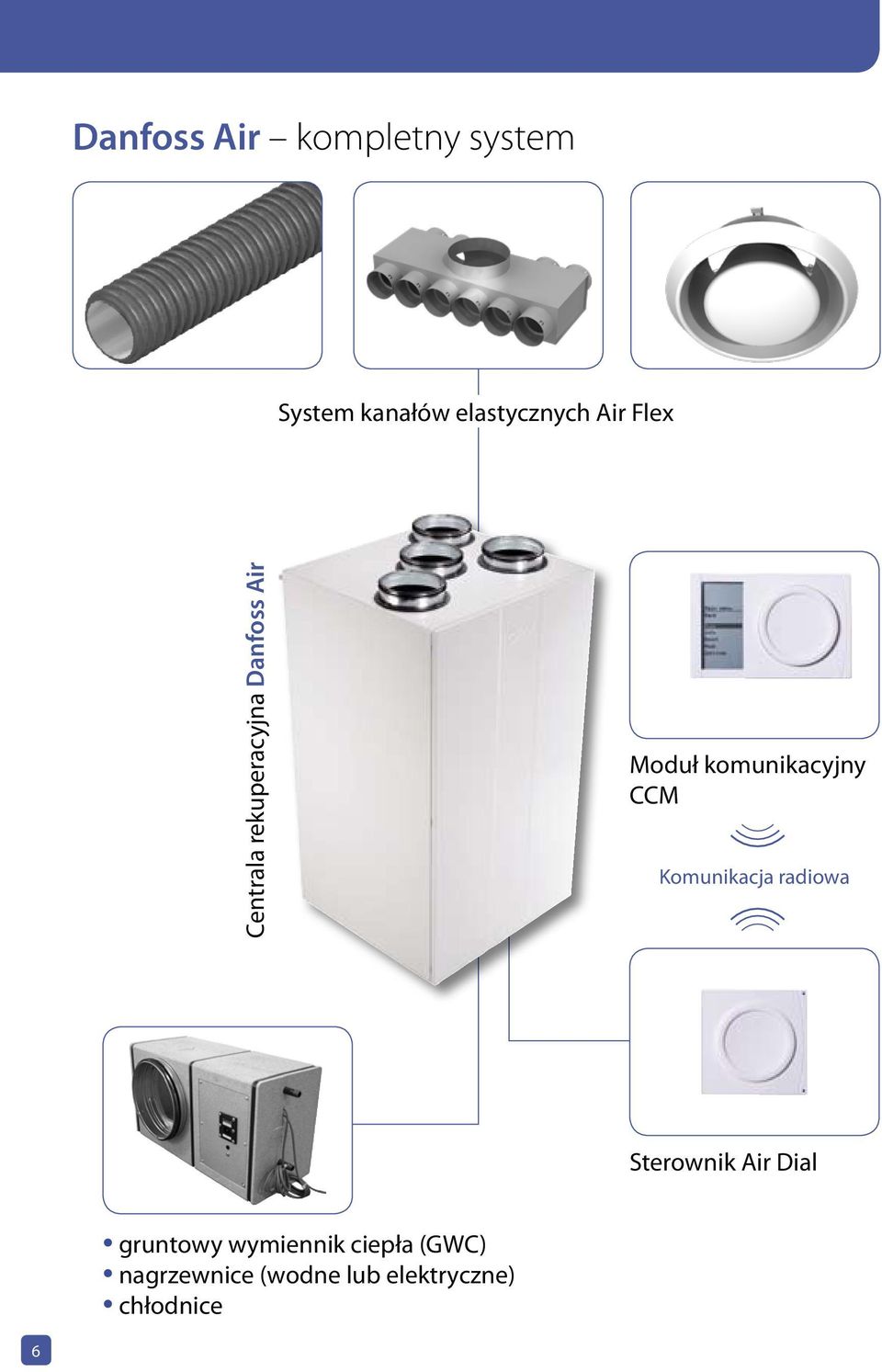

6 Danfoss Air kompletny system System kanałów elastycznych Air Flex Centrala rekuperacyjna Danfoss Air Moduł komunikacyjny CCM Komunikacja radiowa Sterownik Air Dial gruntowy wymiennik ciepła (GWC) nagrzewnice (wodne lub elektryczne) chłodnice 6

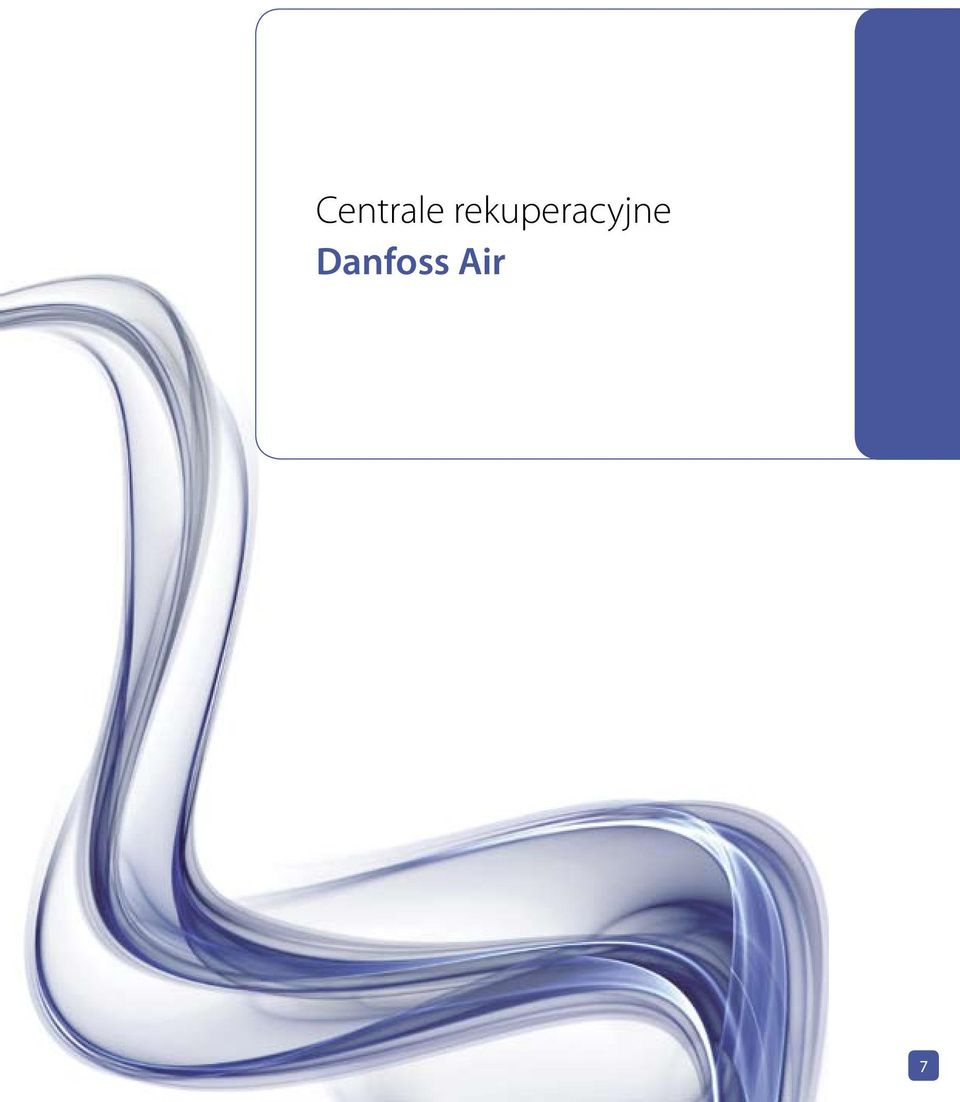

7 Centrale rekuperacyjne Danfoss Air 7

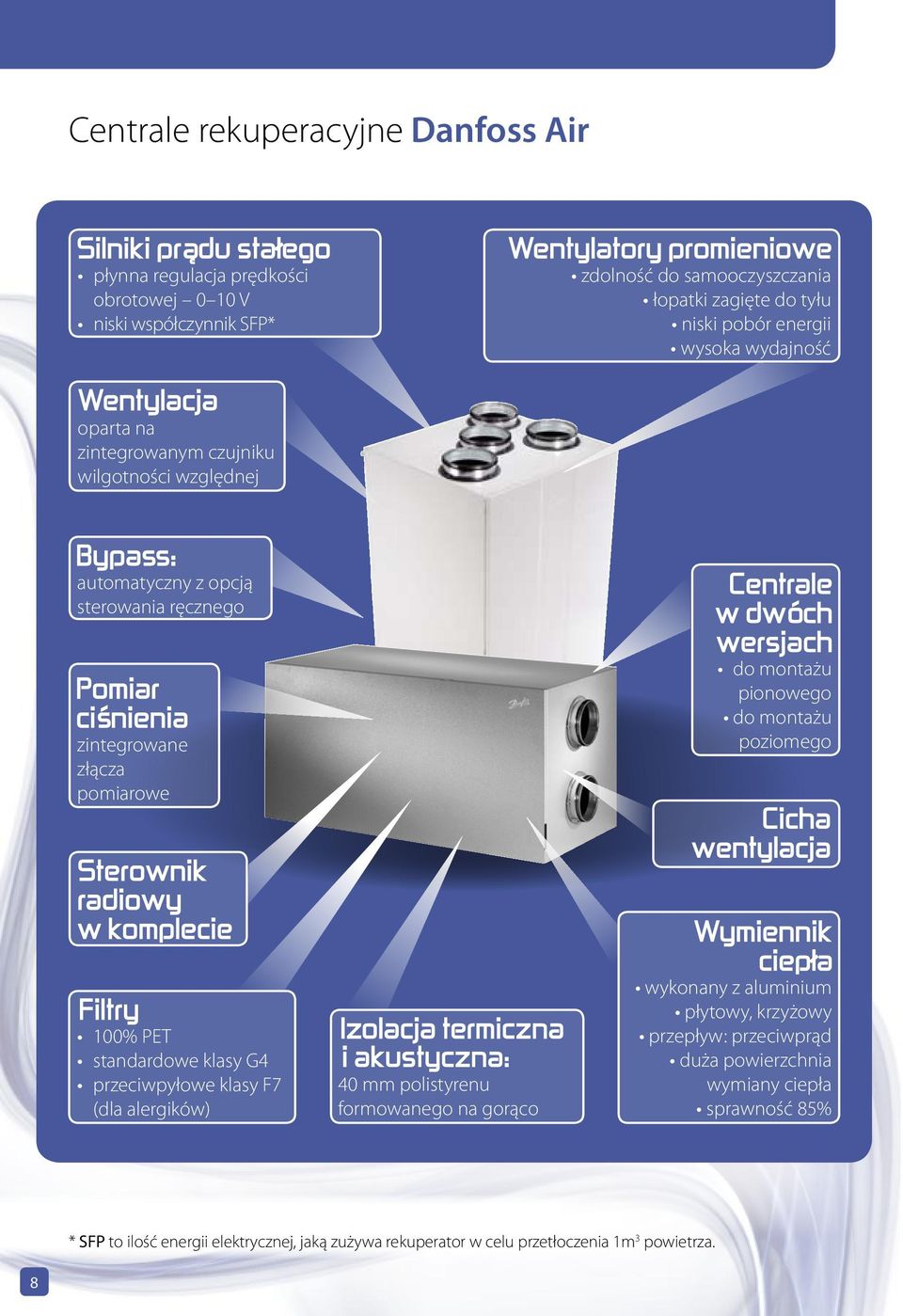

8 Centrale rekuperacyjne Danfoss Air płynna regulacja prędkości obrotowej 0 10 V niski współczynnik SFP* zdolność do samooczyszczania łopatki zagięte do tyłu niski pobór energii wysoka wydajność oparta na zintegrowanym czujniku wilgotności względnej automatyczny z opcją sterowania ręcznego zintegrowane złącza pomiarowe do montażu pionowego do montażu poziomego 100% PET standardowe klasy G4 przeciwpyłowe klasy F7 (dla alergików) 40 mm polistyrenu formowanego na gorąco wykonany z aluminium płytowy, krzyżowy przepływ: przeciwprąd duża powierzchnia wymiany ciepła sprawność 85% * SFP to ilość energii elektrycznej, jaką zużywa rekuperator w celu przetłoczenia 1m 3 powietrza. 8

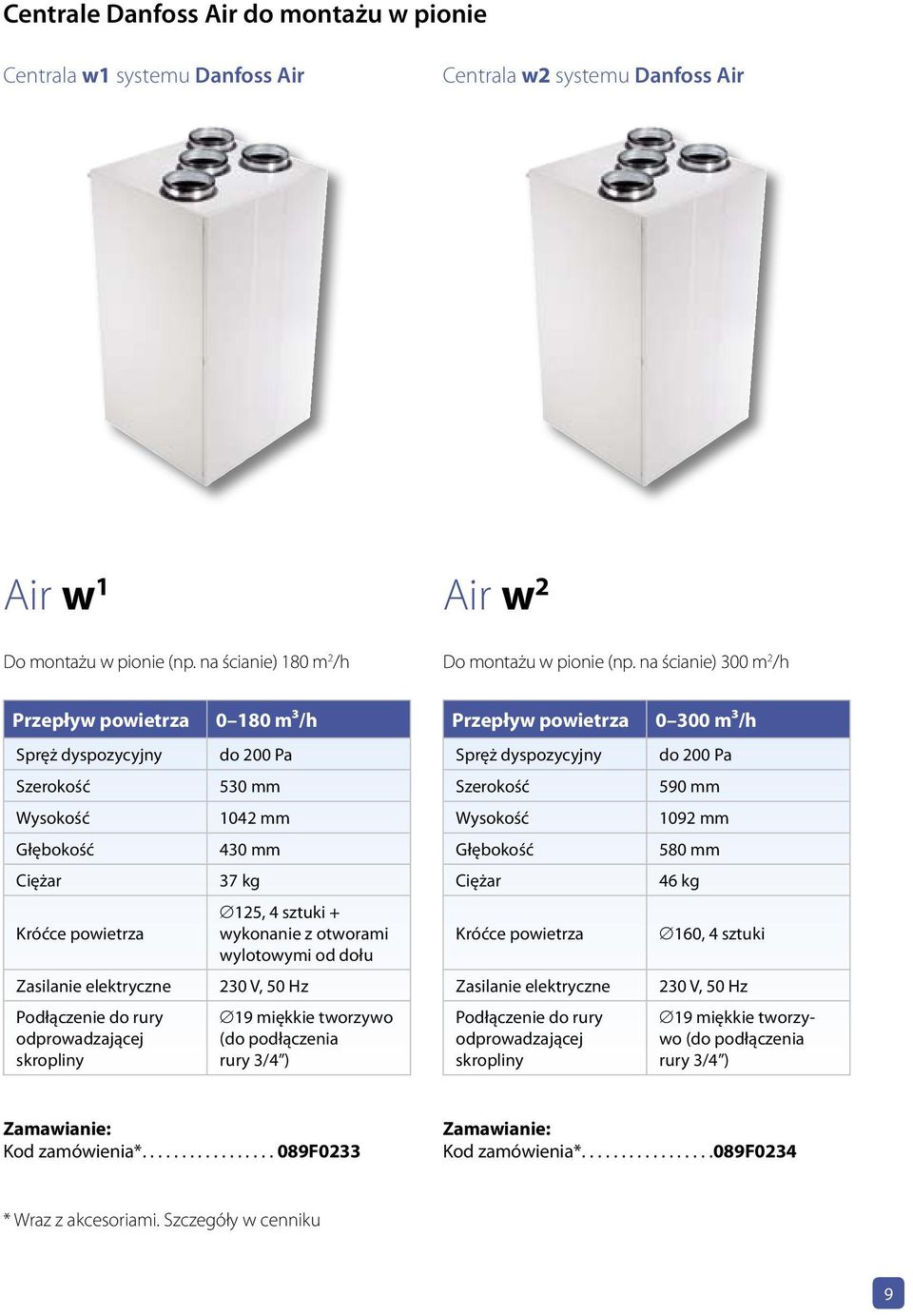

9 Centrale Danfoss Air do montażu w pionie Centrala w1 systemu Danfoss Air Centrala w2 systemu Danfoss Air Air w 1 Do montażu w pionie (np. na ścianie) 180 m 2 /h Air w 2 Do montażu w pionie (np. na ścianie) 300 m 2 /h Przepływ powietrza m³/h Przepływ powietrza m³/h Spręż dyspozycyjny do 200 Pa Spręż dyspozycyjny do 200 Pa Szerokość 530 mm Szerokość 590 mm Wysokość 1042 mm Wysokość 1092 mm Głębokość 430 mm Głębokość 580 mm Ciężar 37 kg Ciężar 46 kg Króćce powietrza 125, 4 sztuki + wykonanie z otworami wylotowymi od dołu Króćce powietrza 160, 4 sztuki Zasilanie elektryczne 230 V, 50 Hz Zasilanie elektryczne 230 V, 50 Hz Podłączenie do rury odprowadzającej skropliny 19 miękkie tworzywo (do podłączenia rury 3/4 ) Podłączenie do rury odprowadzającej skropliny 19 miękkie tworzywo (do podłączenia rury 3/4 ) Zamawianie: Kod zamówienia* f0233 Zamawianie: Kod zamówienia* F0234 * Wraz z akcesoriami. Szczegóły w cenniku 9

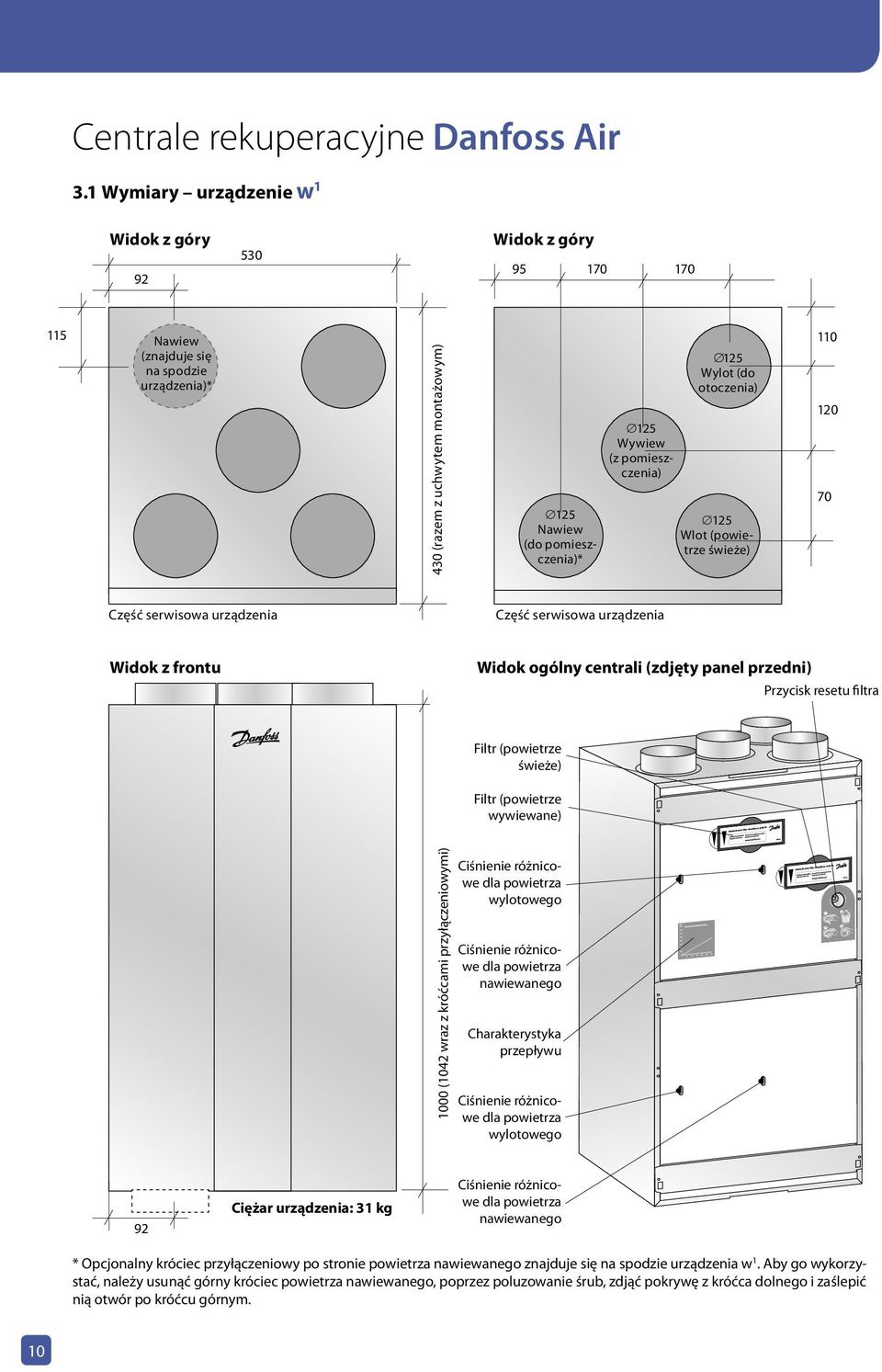

10 Centrale rekuperacyjne Danfoss Air 3.1 Wymiary urządzenie w 1 Widok z góry Widok z góry Nawiew (znajduje się na spodzie urządzenia)* 430 (razem z uchwytem montażowym) 125 Nawiew (do pomieszczenia)* 125 Wywiew (z pomieszczenia) 125 Wylot (do otoczenia) 125 Wlot (powietrze świeże) Część serwisowa urządzenia Część serwisowa urządzenia Widok z frontu Widok ogólny centrali (zdjęty panel przedni) Przycisk resetu filtra Filtr (powietrze świeże) Filtr (powietrze wywiewane) 1000 (1042 wraz z króćcami przyłączeniowymi) Ciśnienie różnicowe dla powietrza wylotowego Ciśnienie różnicowe dla powietrza nawiewanego Charakterystyka przepływu Ciśnienie różnicowe dla powietrza wylotowego 92 Ciężar urządzenia: 31 kg Ciśnienie różnicowe dla powietrza nawiewanego * Opcjonalny króciec przyłączeniowy po stronie powietrza nawiewanego znajduje się na spodzie urządzenia w 1. Aby go wykorzystać, należy usunąć górny króciec powietrza nawiewanego, poprzez poluzowanie śrub, zdjąć pokrywę z króćca dolnego i zaślepić nią otwór po króćcu górnym. 10

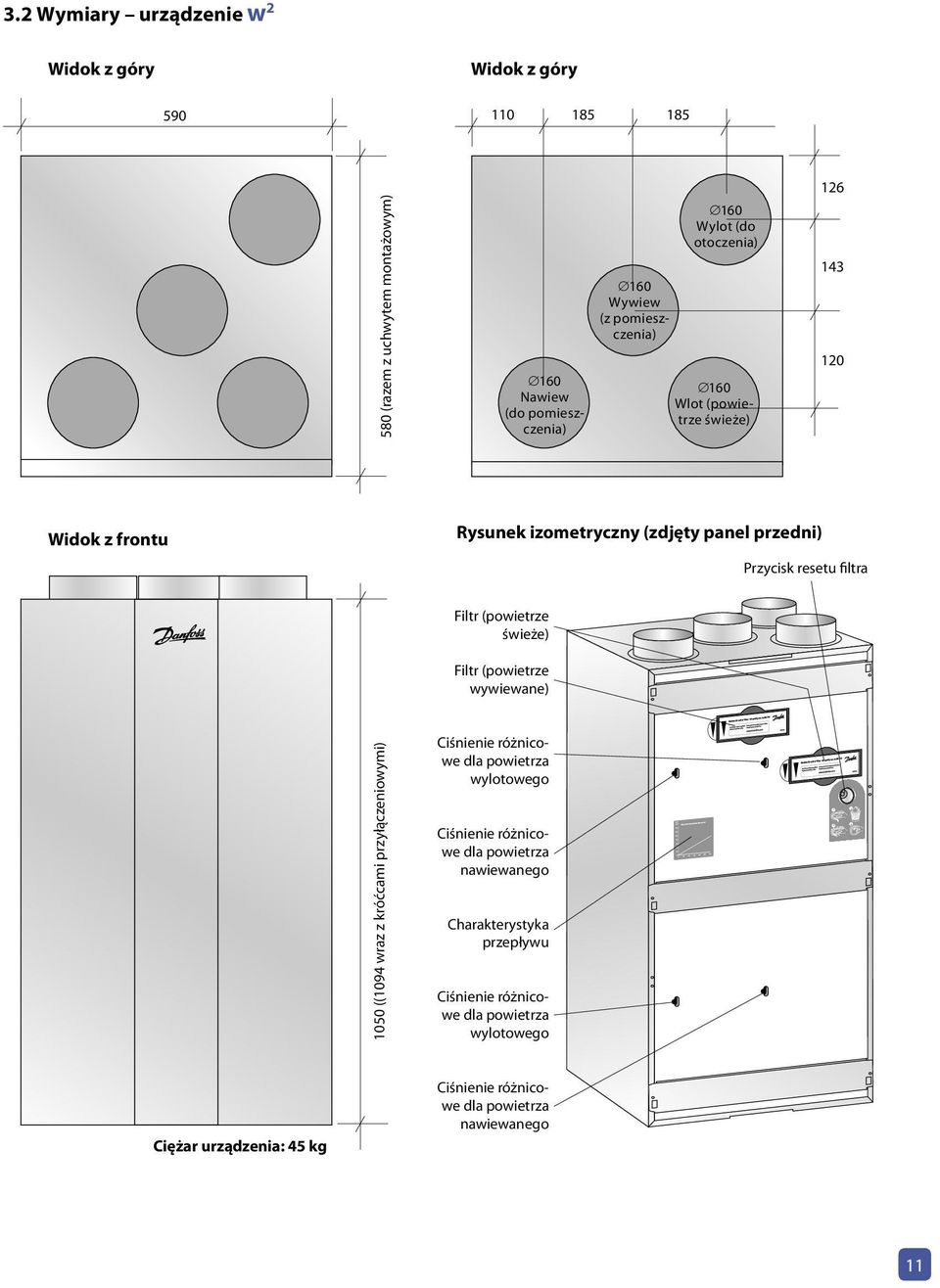

11 Wymiary urządzenie w 2 Widok z góry Widok z góry (razem z uchwytem montażowym) 160 Nawiew (do pomieszczenia) 160 Wywiew (z pomieszczenia) 160 Wylot (do otoczenia) 160 Wlot (powietrze świeże) Widok z frontu Rysunek izometryczny (zdjęty panel przedni) Przycisk resetu filtra Filtr (powietrze świeże) Filtr (powietrze wywiewane) 1050 ((1094 wraz z króćcami przyłączeniowymi) Ciśnienie różnicowe dla powietrza wylotowego Ciśnienie różnicowe dla powietrza nawiewanego Charakterystyka przepływu Ciśnienie różnicowe dla powietrza wylotowego Ciężar urządzenia: 45 kg Ciśnienie różnicowe dla powietrza nawiewanego 11

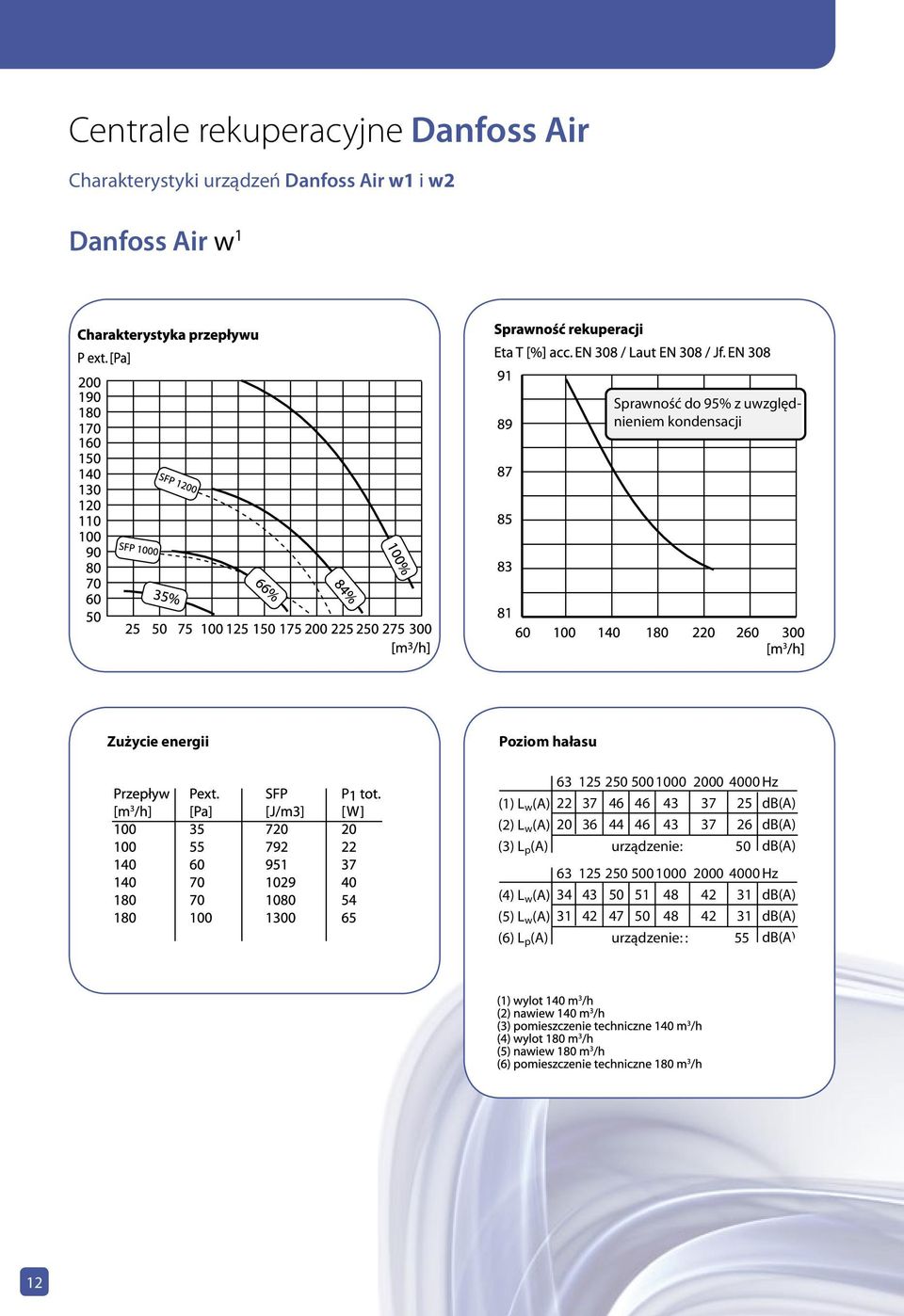

12 Centrale rekuperacyjne Danfoss Air Charakterystyki urządzeń Danfoss Air w1 i w2 Danfoss Air w 1 Sprawność do 95% z uwzględnieniem kondensacji Charakterystyka przepływu P ext. [Pa] Zużycie 110 energii [m 3 /h] SFP 1000 SFP % Danfoss Air w1 66% 84% 100% Typowa praca Przepływ Pext. SFP P1 tot. [m 3 /h] [Pa] [J/m3] [W] Poziom 180 hałasu (1) L w (A) 22 (2) L w (A) (3) L p (A) urządzenie: (4) L w (A) 34 (5) L w (A) (6) L p (A) urządzenie: : Hz 25 db(a) 26 db(a) db(a) 4000 Hz 31 db(a) 31 db(a) db(a) Sprawność r Eta T [%] acc (1) wylot 1 (2) nawiew (3) pomies (4) wylot 1 (5) nawiew (6) pomies 12

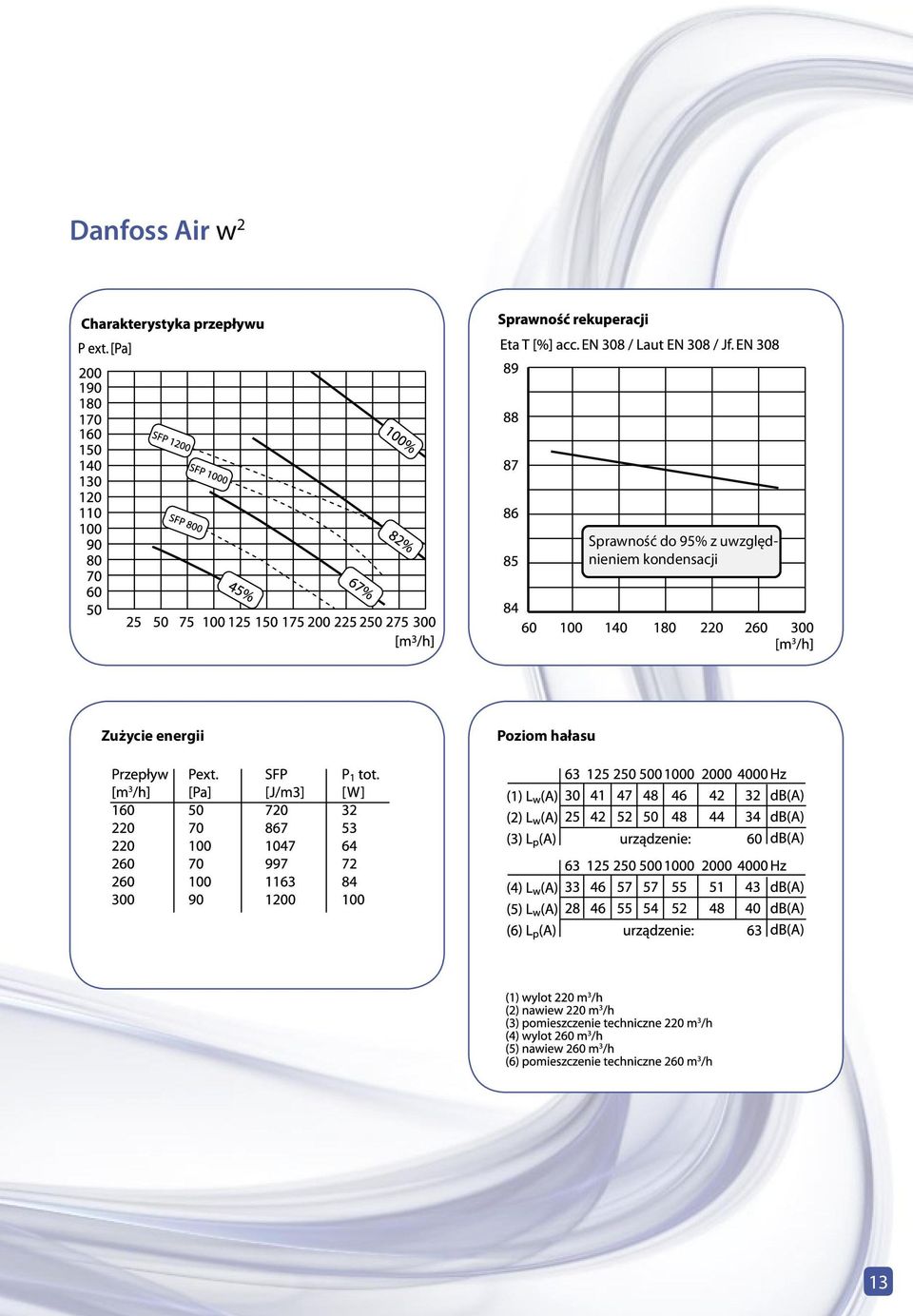

13 Danfoss Air w 2 Sprawność do 95% z uwzględnieniem kondensacji Zużycie energii Poziom hałasu 13

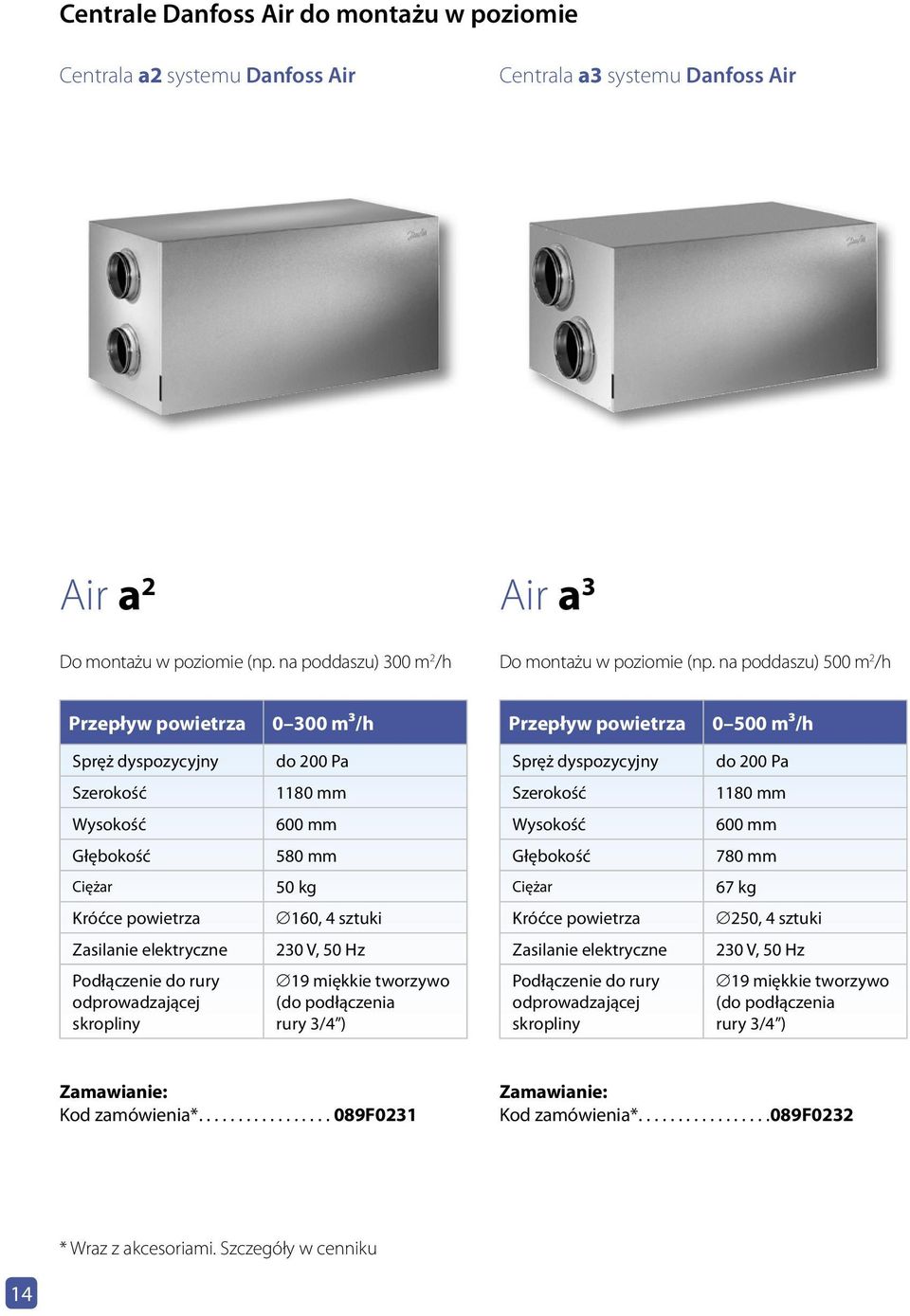

14 Centrale Danfoss Air do montażu w poziomie Centrala a2 systemu Danfoss Air Centrala a3 systemu Danfoss Air Air a 2 Do montażu w poziomie (np. na poddaszu) 300 m 2 /h Air a 3 Do montażu w poziomie (np. na poddaszu) 500 m 2 /h Przepływ powietrza m³/h Przepływ powietrza m³/h Spręż dyspozycyjny do 200 Pa Spręż dyspozycyjny do 200 Pa Szerokość 1180 mm Szerokość 1180 mm Wysokość 600 mm Wysokość 600 mm Głębokość 580 mm Głębokość 780 mm Ciężar 50 kg Ciężar 67 kg Króćce powietrza 160, 4 sztuki Króćce powietrza 250, 4 sztuki Zasilanie elektryczne 230 V, 50 Hz Zasilanie elektryczne 230 V, 50 Hz Podłączenie do rury odprowadzającej skropliny 19 miękkie tworzywo (do podłączenia rury 3/4 ) Podłączenie do rury odprowadzającej skropliny 19 miękkie tworzywo (do podłączenia rury 3/4 ) Zamawianie: Kod zamówienia* f0231 Zamawianie: Kod zamówienia* F0232 * Wraz z akcesoriami. Szczegóły w cenniku 14

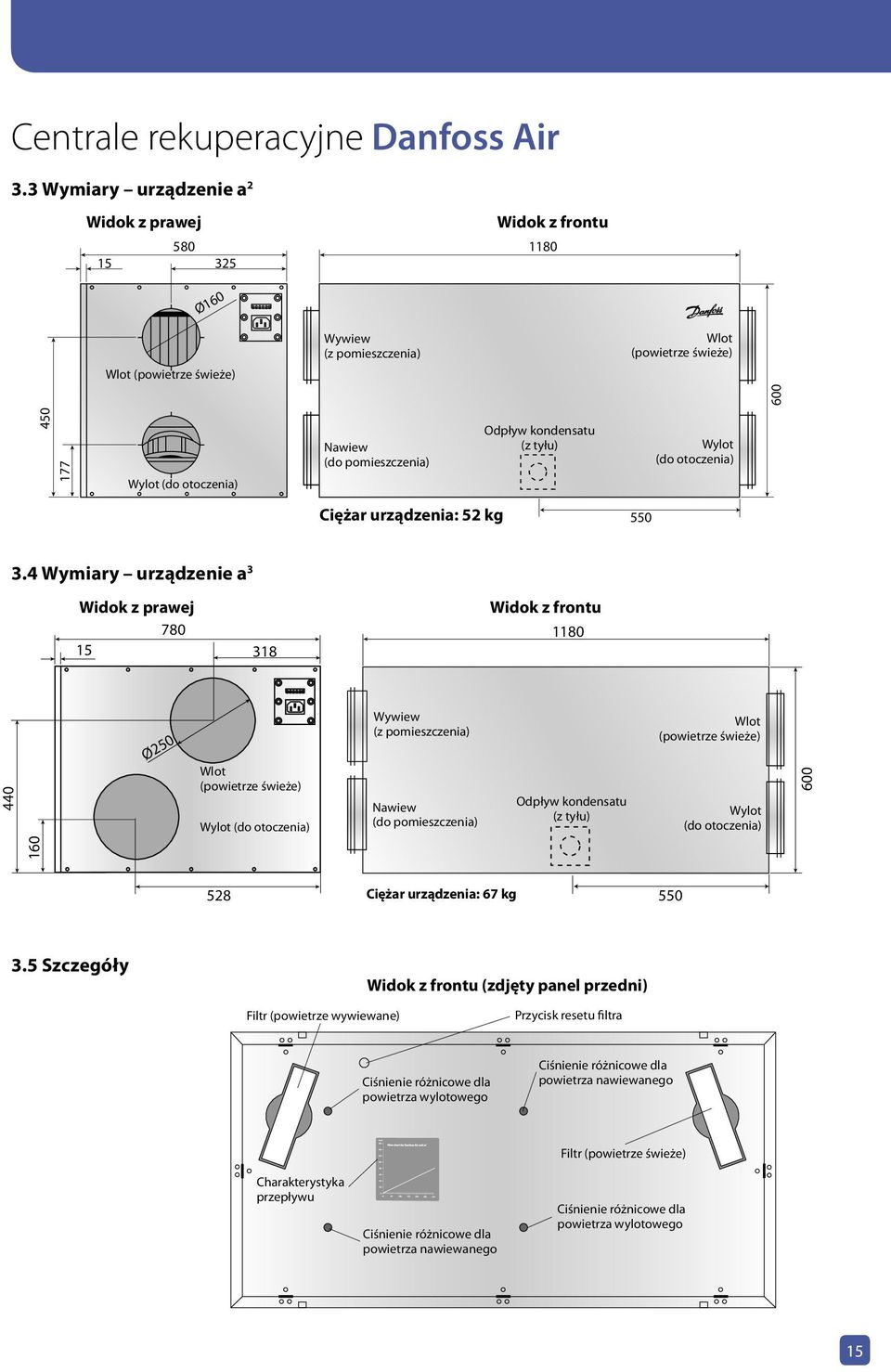

15 Centrale rekuperacyjne Danfoss Air 3.3 Wymiary urządzenie a 2 Widok z prawej Widok z frontu 1180 Ø160 Wlot (powietrze świeże) Wywiew (z pomieszczenia) Wlot (powietrze świeże) Widok z prawej Ø Wylot (do otoczenia) Nawiew (do pomieszczenia) Odpływ kondensatu (z tyłu) Wylot (do otoczenia) Ciężar urządzenia: 52 kg Wymiary urządzenie a 3 Widok z frontu 440 Wlot (powietrze świeże) Wylot (do otoczenia) Wywiew (z pomieszczenia) Nawiew (do pomieszczenia) Odpływ kondensatu (z tyłu) Wlot (powietrze świeże) Wylot (do otoczenia) Ciężar urządzenia: 67 kg Szczegóły Widok z frontu (zdjęty panel przedni) Filtr (powietrze wywiewane) Przycisk resetu filtra Ciśnienie różnicowe dla powietrza wylotowego Ciśnienie różnicowe dla powietrza nawiewanego Charakterystyka przepływu Ciśnienie różnicowe dla powietrza nawiewanego Filtr (powietrze świeże) Ciśnienie różnicowe dla powietrza wylotowego 15

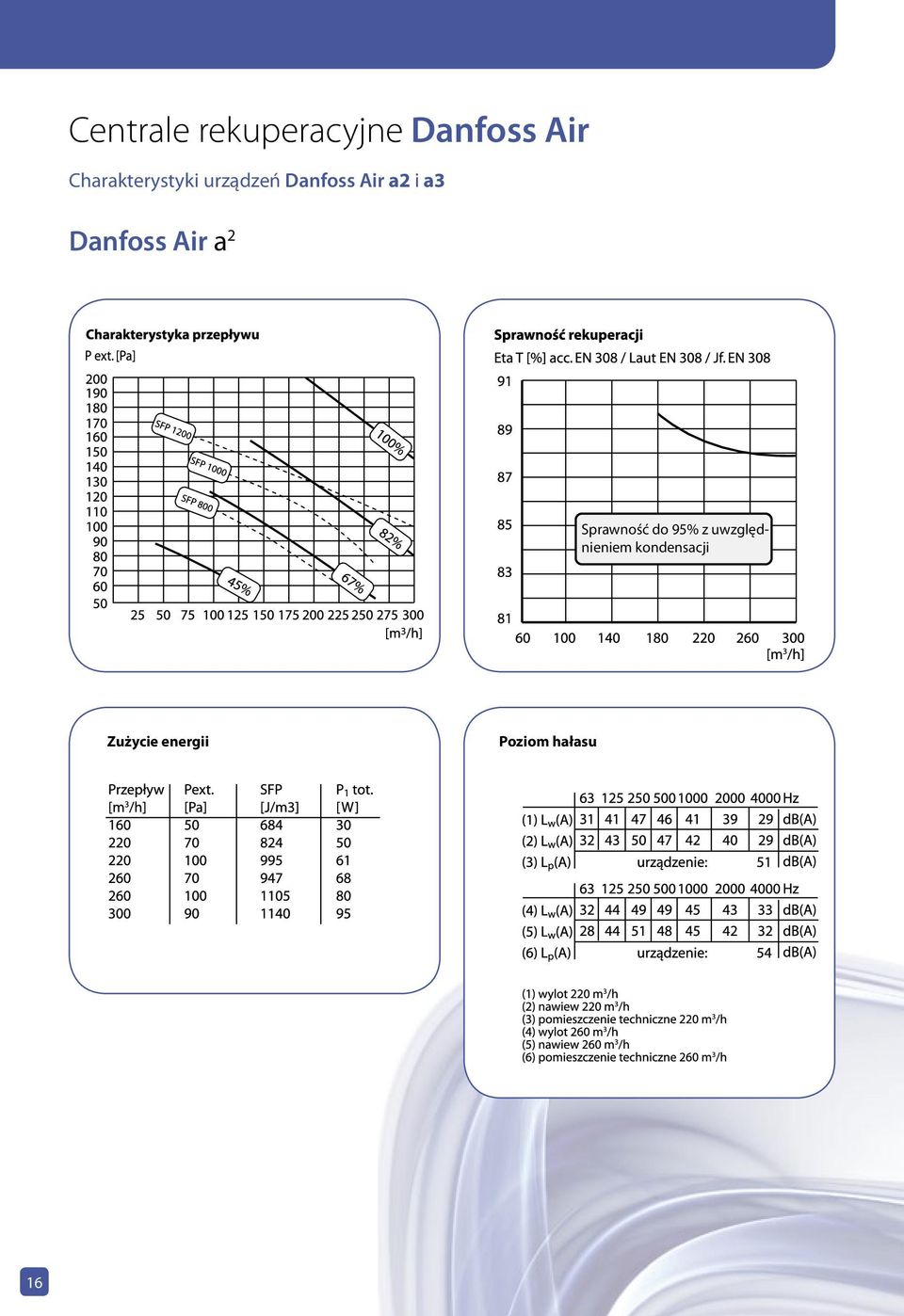

16 Centrale rekuperacyjne Danfoss Air Charakterystyki urządzeń Danfoss Air a2 i a3 Danfoss Air a 2 Sprawność do 95% z uwzględnieniem kondensacji Zużycie energii Poziom hałasu 16

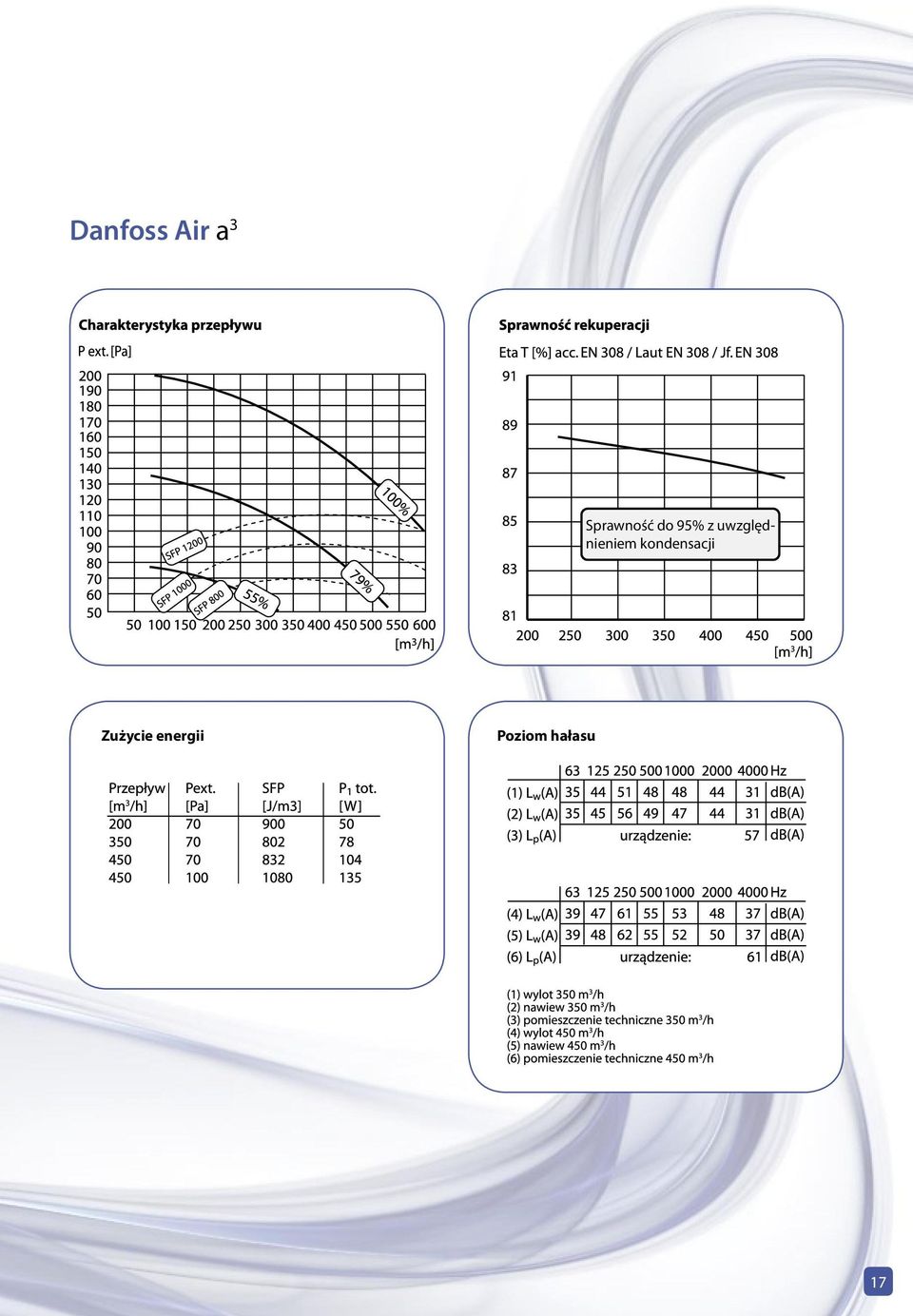

17 Danfoss Air a 3 Sprawność do 95% z uwzględnieniem kondensacji Zużycie energii Poziom hałasu 17

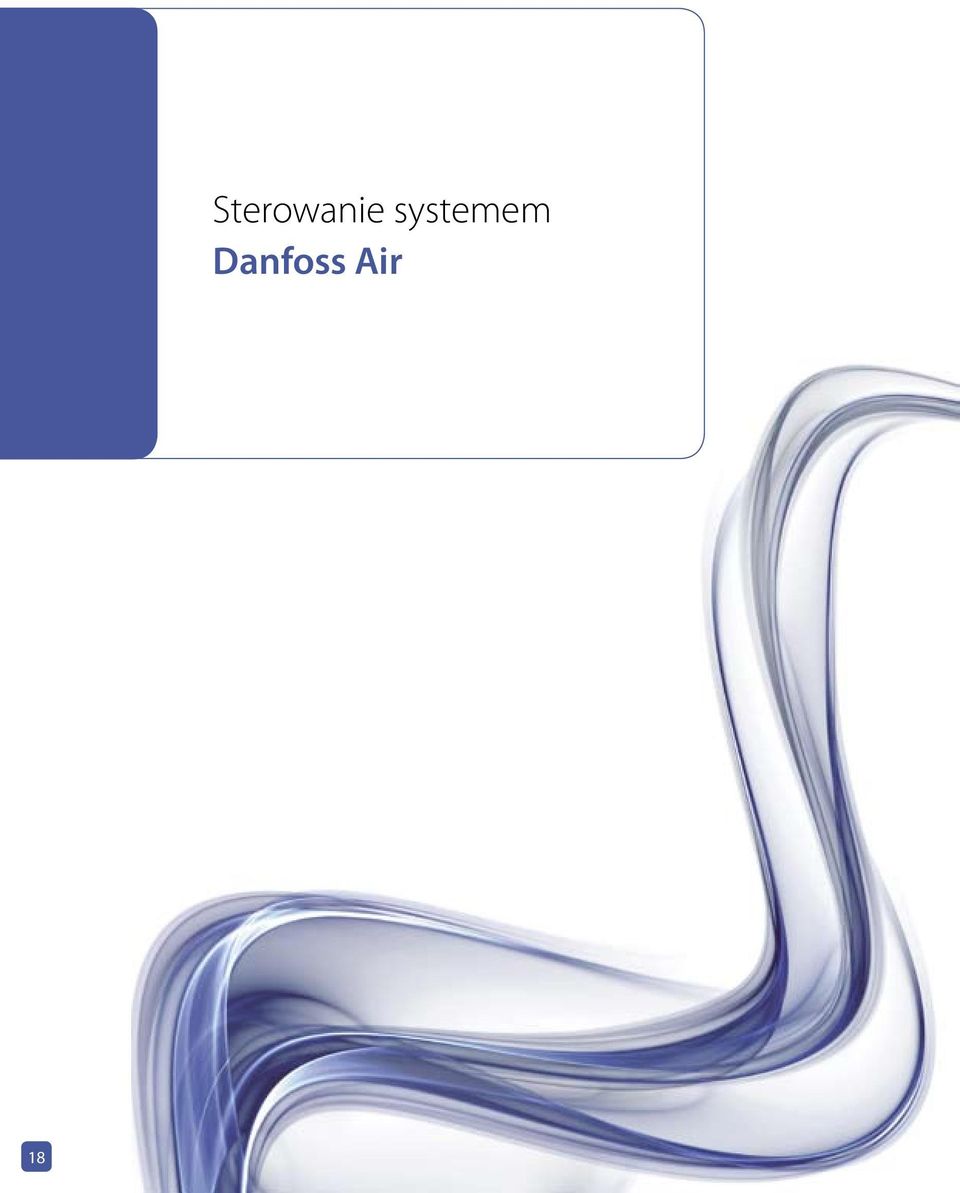

18 18 Sterowanie systemem Danfoss Air

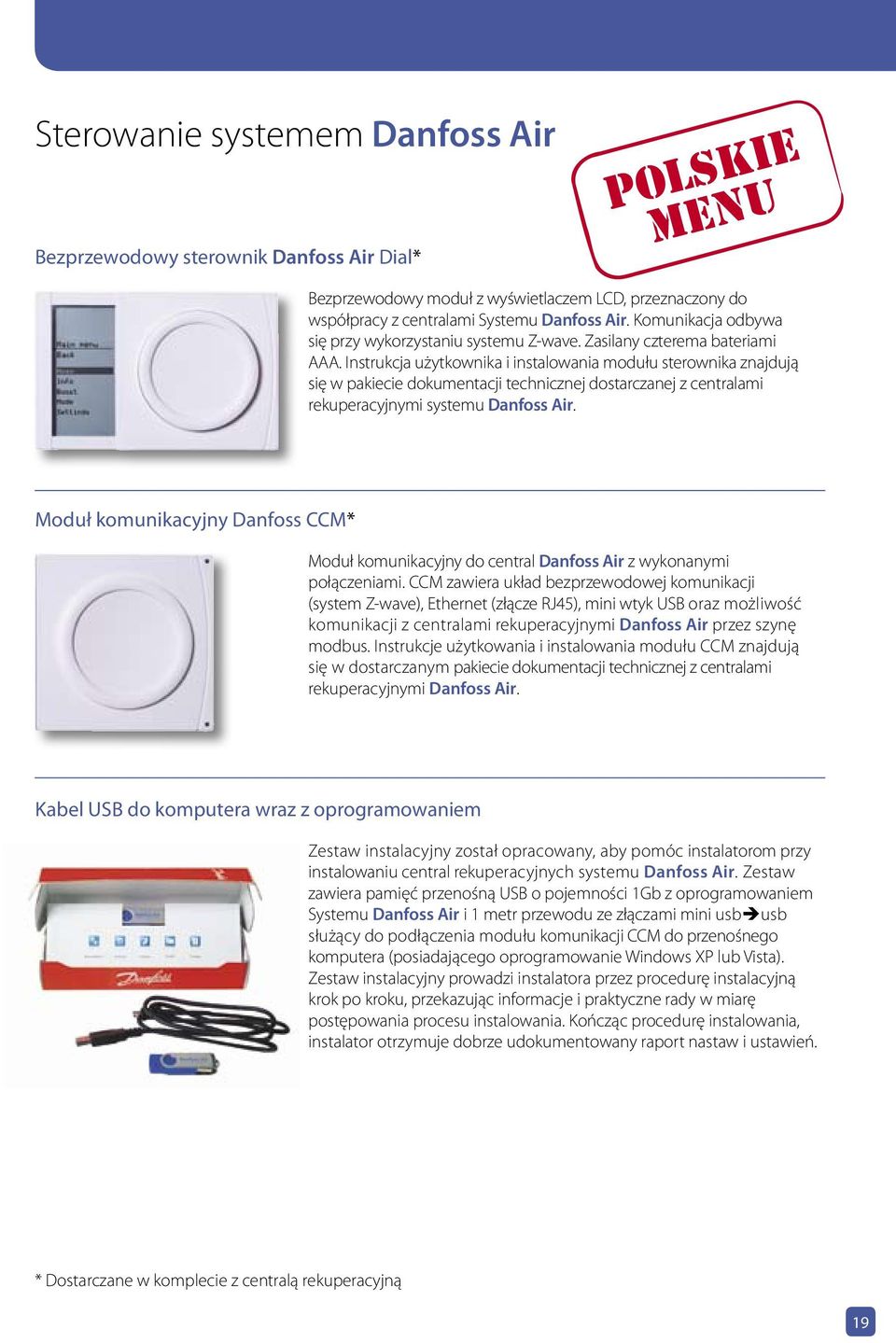

19 Sterowanie systemem Danfoss Air Bezprzewodowy sterownik Danfoss Air Dial* POLSKIE MENU Bezprzewodowy moduł z wyświetlaczem LCD, przeznaczony do współpracy z centralami Systemu Danfoss Air. Komunikacja odbywa się przy wykorzystaniu systemu Z-wave. Zasilany czterema bateriami AAA. Instrukcja użytkownika i instalowania modułu sterownika znajdują się w pakiecie dokumentacji technicznej dostarczanej z centralami rekuperacyjnymi systemu Danfoss Air. Moduł komunikacyjny Danfoss CCM* Moduł komunikacyjny do central Danfoss Air z wykonanymi połączeniami. CCM zawiera układ bezprzewodowej komunikacji (system Z-wave), Ethernet (złącze RJ45), mini wtyk USB oraz możliwość komunikacji z centralami rekuperacyjnymi Danfoss Air przez szynę modbus. Instrukcje użytkowania i instalowania modułu CCM znajdują się w dostarczanym pakiecie dokumentacji technicznej z centralami rekuperacyjnymi Danfoss Air. Kabel USB do komputera wraz z oprogramowaniem Zestaw instalacyjny został opracowany, aby pomóc instalatorom przy instalowaniu central rekuperacyjnych systemu Danfoss Air. Zestaw zawiera pamięć przenośną USB o pojemności 1Gb z oprogramowaniem Systemu Danfoss Air i 1 metr przewodu ze złączami mini usb usb służący do podłączenia modułu komunikacji CCM do przenośnego komputera (posiadającego oprogramowanie Windows XP lub Vista). Zestaw instalacyjny prowadzi instalatora przez procedurę instalacyjną krok po kroku, przekazując informacje i praktyczne rady w miarę postępowania procesu instalowania. Kończąc procedurę instalowania, instalator otrzymuje dobrze udokumentowany raport nastaw i ustawień. * Dostarczane w komplecie z centralą rekuperacyjną 19

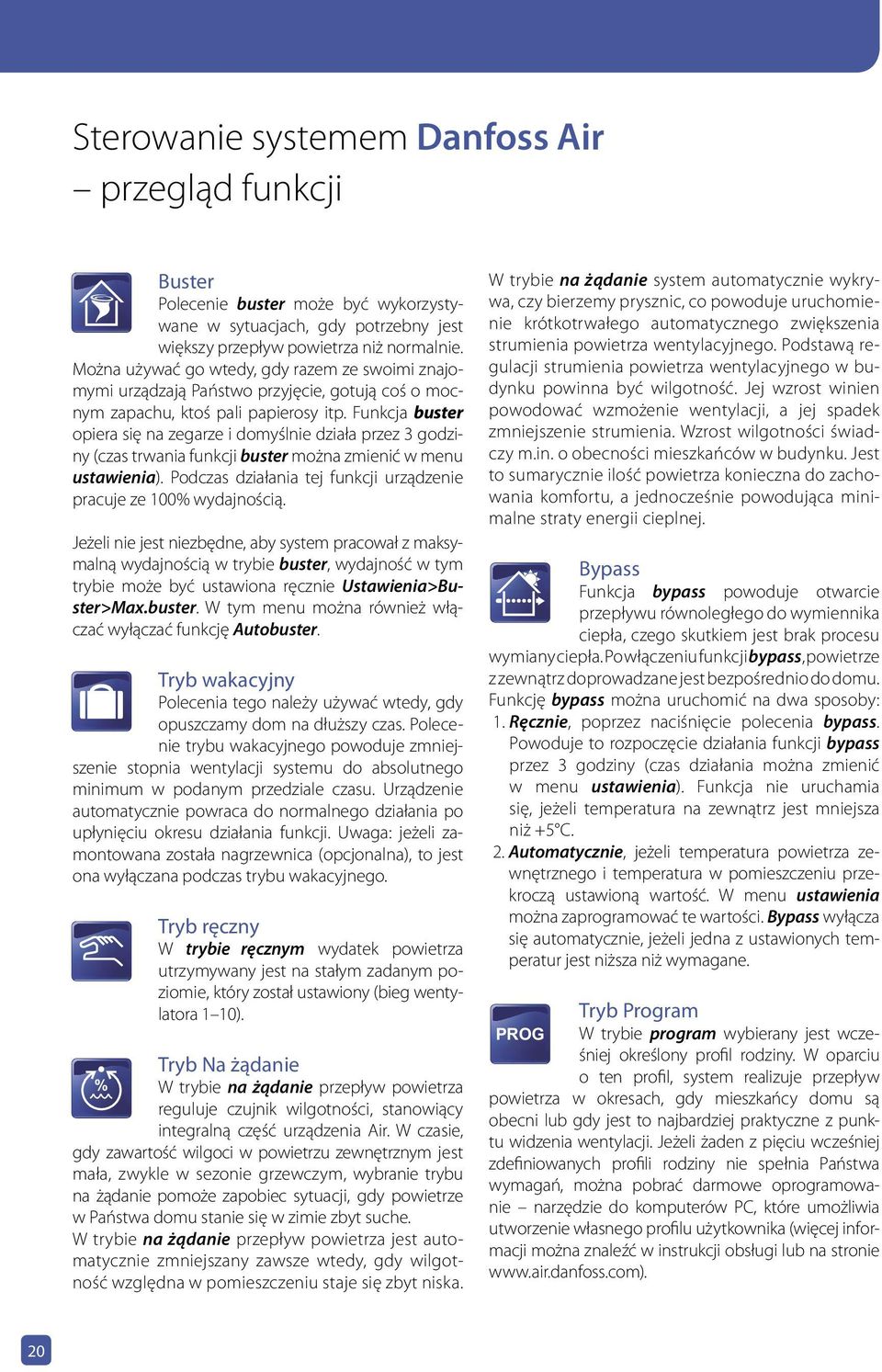

20 Sterowanie systemem Danfoss Air przegląd funkcji Buster Polecenie buster może być wykorzystywane w sytuacjach, gdy potrzebny jest większy przepływ powietrza niż normalnie. Można używać go wtedy, gdy razem ze swoimi znajomymi urządzają Państwo przyjęcie, gotują coś o mocnym zapachu, ktoś pali papierosy itp. Funkcja buster opiera się na zegarze i domyślnie działa przez 3 godziny (czas trwania funkcji buster można zmienić w menu ustawienia). Podczas działania tej funkcji urządzenie pracuje ze 100% wydajnością. Jeżeli nie jest niezbędne, aby system pracował z maksymalną wydajnością w trybie buster, wydajność w tym trybie może być ustawiona ręcznie Ustawienia>Buster>Max.buster. W tym menu można również włączać wyłączać funkcję Autobuster. Tryb wakacyjny Polecenia tego należy używać wtedy, gdy opuszczamy dom na dłuższy czas. Polecenie trybu wakacyjnego powoduje zmniejszenie stopnia wentylacji systemu do absolutnego minimum w podanym przedziale czasu. Urządzenie automatycznie powraca do normalnego działania po upłynięciu okresu działania funkcji. Uwaga: jeżeli zamontowana została nagrzewnica (opcjonalna), to jest ona wyłączana podczas trybu wakacyjnego. Tryb ręczny W trybie ręcznym wydatek powietrza utrzymywany jest na stałym zadanym poziomie, który został ustawiony (bieg wentylatora 1 10). Tryb Na żądanie % W trybie na żądanie przepływ powietrza reguluje czujnik wilgotności, stanowiący integralną część urządzenia Air. W czasie, gdy zawartość wilgoci w powietrzu zewnętrznym jest mała, zwykle w sezonie grzewczym, wybranie trybu na żądanie pomoże zapobiec sytuacji, gdy powietrze w Państwa domu stanie się w zimie zbyt suche. W trybie na żądanie przepływ powietrza jest automatycznie zmniejszany zawsze wtedy, gdy wilgotność względna w pomieszczeniu staje się zbyt niska. W trybie na żądanie system automatycznie wykrywa, czy bierzemy prysznic, co powoduje uruchomienie krótkotrwałego automatycznego zwiększenia strumienia powietrza wentylacyjnego. Podstawą regulacji strumienia powietrza wentylacyjnego w budynku powinna być wilgotność. Jej wzrost winien powodować wzmożenie wentylacji, a jej spadek zmniejszenie strumienia. Wzrost wilgotności świadczy m.in. o obecności mieszkańców w budynku. Jest to sumarycznie ilość powietrza konieczna do zachowania komfortu, a jednocześnie powodująca minimalne straty energii cieplnej. Bypass Funkcja bypass powoduje otwarcie przepływu równoległego do wymiennika ciepła, czego skutkiem jest brak procesu wymiany ciepła. Po włączeniu funkcji bypass, powietrze z zewnątrz doprowadzane jest bezpośrednio do domu. Funkcję bypass można uruchomić na dwa sposoby: 1. Ręcznie, poprzez naciśnięcie polecenia bypass. Powoduje to rozpoczęcie działania funkcji bypass przez 3 godziny (czas działania można zmienić w menu ustawienia). Funkcja nie uruchamia się, jeżeli temperatura na zewnątrz jest mniejsza niż +5 C. 2. Automatycznie, jeżeli temperatura powietrza zewnętrznego i temperatura w pomieszczeniu przekroczą ustawioną wartość. W menu ustawienia można zaprogramować te wartości. Bypass wyłącza się automatycznie, jeżeli jedna z ustawionych temperatur jest niższa niż wymagane. Tryb Program PROG W trybie program wybierany jest wcześniej określony profil rodziny. W oparciu o ten profil, system realizuje przepływ powietrza w okresach, gdy mieszkańcy domu są obecni lub gdy jest to najbardziej praktyczne z punktu widzenia wentylacji. Jeżeli żaden z pięciu wcześniej zdefiniowanych profili rodziny nie spełnia Państwa wymagań, można pobrać darmowe oprogramowanie narzędzie do komputerów PC, które umożliwia utworzenie własnego profilu użytkownika (więcej informacji można znaleźć w instrukcji obsługi lub na stronie 20

21 Struktura menu sterownika Air Dial Struktura menu Wstecz Buster Tryb wakacyjny Bypass 1) Info Tryb Ustawienia Wstecz Program Bypass 1) Buster Czas i data Chłodzenie nocne Ustawienia domyślne Wł/Wył Wstecz Ustawienia fabryczne: Nie Tak Set Wł/Wył Wł/Wył Wł/Wył Wstecz Czas bustera: 3 godziny Autobuster: Wł/Wył Max. buster: 10 / 10 Włącza ręczny buster na określony czas Redukuje strumień powietrza do minimum na określony czas Włącza manualny bypass na określony czas Wstecz Wstecz Na żądanie Program tygodniowy Ręczny Bieg wentylatora RH % Wstecz Bypass (jeżeli temperatura w pomieszczeniu): >22 C i Temperatura zewnętrzna: >16 C Czas bypassu: 3 godziny Auto bypass: Wł./Wył. Wstecz Profil 1 Profil 2 Profil 3 Profil 4 Profil 5 Filtr powietrza Temperatury Akcesoria Czas pracy Krok podstawowy Status alarmu Hist. alarmów SW & ID 2) 1) Uwaga: system w1 nie jest wyposażony w funkcję bypassu. W przypadku central w1 elementy menu związane z bypassem nie będą widoczne 2) Podgląd wersji oprogramowania 21

22 22 Air Flex System kanałów elastycznych przegląd elementów systemu

23 Rura elastyczna typu FLEX Rura elastyczna dwuścienna. Wewnątrz gładki polietylen umożliwiający utrzymanie higieny i czyszczenie kanałów. Taka konstrukcja gwarantuje elastyczność rury z jednej strony a jednocześnie uniemożliwia jej załamanie utrudniające przepływ powietrza. Z zewnątrz polietylen Strata ciśnienia [Pa/kąt 90 ] Rura elastyczna Danfoss Flex 75 mm, 0,5 m zagięte pod kątem Przepływ powietrza [m³/h] Nr katalogowy Typ Średnica zewnętrzna Strata ciśnienia na m/rury [Pa] Rura elastyczna Danfoss Flex 75 mm, prosta Przepływ powietrza [m³/h] Średnica wewnętrzna Długość Ciężar 089F0601 DFP m 13,65 kg karbowany. Rura może być bez izolacji i dodatkowych wzmocnień zabetonowywana i układana pod posadzkami. Prowadząc rurę w przestrzeniach nieogrzewanych należy pamiętać o jej termicznym zaizolowaniu. Złączka do rur elastycznych typu FLEX Złączka firmy Danfoss przeznaczona jest do łączenia końców rur elastycznych Danfoss Flex. Nr katalogowy Typ Średnica zewnętrzna Średnica wewnętrzna 089F0607 DPC Rozdzielacz DMF-R/L systemu Air Flex Lewy (L) Prawy (R) Strata ciśnienia na [Pa] Rozdzielacz Danfoss, wywiew Przepływ powietrza [m³/h] Strata ciśnienia na [Pa] Rozdzielacz Danfoss, nawiew Przepływ powietrza [m³/h] Rozdzielacze DMF znajdują zastosowanie w systemach wentylacji zarówno po stronie nawiewnej, jak i wywiewnej. Rozdzielacze są dostępne w wersji lewej, oraz prawej w celu zapewnienia optymalnego montażu. Rozdzielacze mogą być montowane w warstwie wylewki lub w maszynowni. W celu ułatwienia czyszczenia należy zamontować klapę serwisową (nr. kat 089F0643) Nr Przyłącza/ Typ H W L D katalogowy króćce Ciężar 089F0648 DMF-125/8x75-R 85 mm 180 mm 885 mm 125 mm 8 x 75 2,7 kg 089F0649 DMF-125/8x75-L 85 mm 180 mm 885 mm 125 mm 8 x 75 2,7 kg 089F0644 DMF-160/10x75-R 85 mm 180 mm 1170 mm 160 mm 10 x 75 3,0 kg 089F0645 DMF-160/10x75-L 85 mm 180 mm 1170 mm 160 mm 10 x 75 3,0 kg 089F0650 DMF-125/10x10-R 85 mm 180 mm 1070 mm 125 mm 10 x 75 3,0 kg 089F0651 DMF-125/10x10-L 85 mm 180 mm 1070 mm 125 mm 10 x 75 3,0 kg 089F0646 DMF-160/12x75-R 85 mm 180 mm 1290 mm 160 mm 12 x 75 3,3 kg 089F0647 DMF-160/12x75-L 85 mm 180 mm 1290 mm 160 mm 12 x 75 3,3 kg D H L D W H 23

24 Air Flex System kanałów elastycznych przegląd elementów systemu Rozdzielacz DMF systemu Air Flex Rozdzielacze DMF-160/14x75 i DMF- 160/10x75 przeznaczone są do stosowania w układach wentylacyjnych do montażu zarówno po stronie nawiewu, jak i wywiewu powietrza. Rozdzielacz DMF-125/6x75 przeznaczony jest do mniejszych układów wentylacji lub do takich instalacji, w których powietrze musi być rozprowadzone do dwóch lub więcej rozdzielaczy. Rozdzielacze mogą być umieszczone w betonowej konstrukcji budynku lub montowane w maszynowni. Aby ułatwić czyszczenie rozdzielaczy i przewodów należy montować pokrywę kontrolną DCH-150x150. Strata ciśnienia na [Pa] Rozdzielacz Danfoss, nawiew Przepływ powietrza [m³/h] Nr katalogowy Typ H W L D Strata ciśnienia na [Pa] Rozdzielacz Danfoss, wywiew D Przepływ powietrza [m³/h] Przyłącza/ króćce Ciężar 089F0616 DMF-125/6 x mm 180 mm 515 mm 125 mm 6 x 75 mm 1,9 kg 089F0617 DMF-160/10 x mm 180 mm 515 mm 160 mm 10 x 75 mm 2,9 kg W D L H 089F0618 DMF-160/14 x mm 180 mm 850 mm 160 mm 14 x 75 mm 3,1 kg W L H Skrzynka rozprężna sufitowo/naścienna DPV systemu Air Flex L L B n Skrzynki rozprężne stosujemy, aby zmniejszyć prędkość przepływu powietrza przed jego wprowadzeniem do anemostatu, co powoduje jego cichą pracę oraz komfortowy nawiew do pomieszczenia. Skrzynka przystosowana jest do zamocowania przepustnic typu DFVS i DFVE. W skrzynce można zamontować przepustnice regulacyjne. n n E n n Nr katalogowy Typ H W L n n Przyłącza/ króćce Ciężar 089F0619 DPV-100/75 85 mm 120 mm 180 mm 2 x 75 mm 0,75 kg 089F0620 DPV-125/75 85 mm 145 mm 205 mm 3 x 75 mm 1,10 kg 24

25 Skrzynka rozprężna sufitowo/naścienna DPV systemu Air Flex Wykresy strat ciśnienia, wylot (tylko dla skrzynki rozdzielczej) Strata ciśnienia na [Pa] Strata ciśnienia skrzynka DPV -2 x , wywiew Przepływ powietrza [m³/h] Strata ciśnienia na [Pa] Strata ciśnienia skrzynka DPV -3x75-125, wywiew Przepływ powietrza [m³/h] Wykresy strat ciśnienia, zasilanie (tylko dla skrzynki rozdzielczej) Strata ciśnienia na [Pa] 4 3, ,5 1 0,5 Strata ciśnienia skrzynka DPV -2x75-100, nawiew Przepływ powietrza [m³/h] Strata ciśnienia na [Pa] Strata ciśnienia skrzynka DPV -3x75-125, nawiew Przepływ powietrza [m³/h] Anemostat nawiewny DFVS systemu Air Flex Ø Ilość obrotów Ø Ilość obrotów Strata ciśnienia na [Pa] L WA [db] Strata ciśnienia na [Pa] [l/s] [l/s] Anemostat nawiewny DFVS wyposażony jest w trzy sprężyny listkowe, które umożliwiają bezpośredni montaż zaworu w skrzynce DPV systemu Flex bez konieczności używania narzędzi lub innych przyrządów Przepływ powietrza [m³/h] 180 [m 3 /h] Przepływ powietrza [m³/h] nakrętka kontrująca [m 3 /h] Nr katalogowy Typ D d Ciężar 089F0625 DFVS mm 100 mm 0,10 kg 089F0626 DFVS mm 125 mm 0,16 kg Anemostaty mają możliwość regulacji wydatku. Realizuje się to poprzez wykręcenie talerza dolnego do żądanej pozycji, a następnie zablokowanie jej przy pomocy nakrętki kontrującej, co uniemożliwia przypadkową (np. przy czyszczeniu) jej zmianę. 25

26 Air Flex System kanałów elastycznych przegląd elementów systemu Anemostat wywiewny DFVE systemu Air Flex Ø Ilość obrotów Ø Ilość obrotów Strata ciśnienia na [Pa] L WA [db] 45 Strata ciśnienia na [Pa] L WA [db] [l/s] [l/s] Anemostat wywiewny DFVE posiada trzy sprężyny listkowe, które umożliwiają mocowanie go bezpośrednio w skrzynkach DPV bez konieczności używania narzędzi lub innych przyrządów. Konserwacja: Wyjąć anemostat, aby uzyskać dostęp do skrzynki. Dostępne części zewnętrzne przeczyścić wilgotną ściereczką Przepływ powietrza [m³/h] 180 [m 3 /h] Przepływ powietrza [m³/h] nakrętka kontrująca [m 3 /h] Nr katalogowy Typ D d Ciężar 089F0628 DFVE mm 100 mm 0,10 kg 089F0629 DFVE mm 125 mm 0,16 kg Anemostaty mają możliwość regulacji wydatku. Realizuje się to poprzez wykręcenie talerza dolnego do żądanej pozycji, a następnie zablokowanie jej przy pomocy nakrętki kontrującej, co uniemożliwia przypadkową (np. przy czyszczeniu) jej zmianę. 26

27 Skrzynka rozprężna podłogowa DPGF systemu Air Flex Strata ciśnienia na [Pa] Straty ciśnienia dla skrzynki DPGF -200x100/75, łącznie z kratką DFG 200x Przepływ powietrza [m³/h] Strata ciśnienia na [Pa] Straty ciśnienia dla skrzynki DPGF -300x100/75, łącznie z kratką DFG 300x Przepływ powietrza [m³/h] Skrzynka podłogowa DPGF systemu Air Flex przeznaczona jest do stosowania w układach wentylacji po stronie powietrza nawiewanego. Skrzynka może być mocowana w betonowym podłożu podłogi. Wyposażona jest w teleskopowy kołnierz pozwalający na regulację wysokości kanału dolotu powietrza. Skrzynka przystosowana jest do montażu kratek typu DFG Wysokość może być regulowana w zakresie od mm Nr katalogowy Typ H W L Przyłącza/ króćce Ciężar 089F0621 DPGF-200x100/ mm 100 mm 200 mm 2 x 75 mm 1,4 kg Skrzynka rozprężna sufitowo/naścienna DPGW systemu Air Flex Strata ciśnienia- skrzynka DPGW -200x100/75, łącznie z zamontowaną kratką DFG 200x Skrzynka rozdzielcza DPGW nadaje się do stosowania w systemach wentylacji zarówno jako nawiewna, jak i wywiewna. Wyposażona jest w teleskopowy kołnierz umożliwiający regulację wysokości skrzynki. Skrzynka przystosowana jest do montażu kratek typu DFG (patrz strona 28). Nr katalogowy Typ H W L D Przyłącza/ króćce Ciężar 089F0623 DPGW-200x100/ mm 100 mm 200 mm 2 x 75 mm 0,68 kg 1,9 kg 089F0624 DPGW-300x100/ mm 100 mm 300 mm 3 x 75 mm 0,90 kg 2,9 kg Wysokość można 089F0622 DPGF-300x100/ mm 100 mm 300 mm 3 x 75 mm 1,9 kg regulować od 85 do 110 mm Strata ciśnienia na [Pa] Przepływ powietrza [m³/h] Strata ciśnienia- skrzynka DPGW -300x100, łącznie z zamontowaną kratką DFG 300x100 Strata ciśnienia na [Pa] Przepływ powietrza [m³/h] Strata ciśnienia- skrzynka DPGW -200x100/75, łącznie z zamontowaną kratką DFG 200x100 Strata ciśnienia na [Pa] 3 2,5 2 1,5 1 0, Przepływ powietrza [m³/h] Strata ciśnienia- skrzynka DPGW -300x100, łącznie z zamontowaną kratką DFG 300x100 Strata ciśnienia na [Pa] Przepływ powietrza [m³/h] 27

28 Air Flex System kanałów elastycznych przegląd elementów systemu Kratka nawiewna/wywiewna DFG systemu Air Flex Kratka DFG może być instalowana zarówno jako nawiewna, jak i wywiewna. Kratka dostarczana jest ze specjalnymi zaciskami sprężynowymi do jej mocowania w skrzynkach typu DFGW i DPGF. Nr katalogowy Typ H W Ciężar 089F0631 DFG-200x mm 225 mm 0,30 kg 089F0632 DFG-300x mm 325 mm 0,40 kg Przepustnica DDG do kratki DFG Nr katalogowy Typ H W L Ciężar 089F F0634 DDG- 200x100 DDG- 300x mm 75 mm 175 mm 0,20 kg 47 mm 75 mm 275 mm 0,30 kg Przepustnica DDG służy do regulacji wydajności kratek DFG. Przepustnica musi być montowana pomiędzy skrzynką rozprężną a kratką. 28

29 Uchwyt montażowy do rur elastycznych Air Flex Uchwyt przeznaczony jest do mocowania rur Air Flex. Występują dwa wykonania do mocowania 2 lub 3 rur jednocześnie. Idealnie nadaje się np. do mocowania przewodów na odcinku pomiędzy rozdzielaczem a skrzynkami rozprężnymi. Nr katalogowy Typ Ciężar 089F0640 DFF-2x75 0,22 kg 089F0641 DFF-3x75 0,29 kg Zakończenie (korek) DPD systemu Air Flex Korek DPD przeznaczony jest do zabezpieczenia otworów rur elastycznych systemu Air Flex, jak również rozdzielaczy i skrzynek przed zabrudzeniem/uszkodzeniem podczas ich montażu. Stosuje się go również w celu zaślepienia niewykorzystanych króćców rozdzielacza/skrzynki rozprężnej. Nr katalogowy Typ Zastosowanie 089F0613 DEC-75 rura elastyczna systemu Danfoss flex75/61 089F0615 DEC-75 rozdzielacze powietrza i skrzynki rozprężne firmy Danfoss Dostarczany w opakowaniach po 10 sztuk. Pierścień uszczelniający systemu Air Flex Pierścień uszczelniający DSR systemu Danfoss Air Flex przeznaczony jest do umieszczania na rurach elastycznych Danfoss Flex dla zapewnienia szczelności połączenia pomiędzy rurą, rozdzielaczem, skrzynką i łącznikiem. Umożliwia szybkie, a co ważniejsze szczelne połączenie elementów systemu. Połączenie jest rozłączne. Nr katalogowy Typ 089F0610 DSR-75 Dostarczany w opakowaniach po 10 sztuk. 29

30 30 Nagrzewnice powietrza

31 GWC Nagrzewnice powietrza świeżego Gdy temperatura powietrza zewnętrznego spadnie poniżej 0 C, centrala rekuperacyjna zaczyna chronić swój wymiennik przed zamrożeniem. W tym celukonieczne jest ograniczenie wydatku powietrza przetłaczanego przez wentylator nawiewny. Aby tego uniknąć, należy doposażyć układ rekuperacji w nagrzewnicę powietrza świeżego. Im bardziej ostry klimat tym zastosowanie nagrzewnicy po stronie pierwotnej bardziej opłacalne. Spowolnienie pracy wentylatora nawiewnego powoduje powstanie podciśnienia w budynku, co powoduje wnikanie powietrza zimnego z zewnątrz przez najmniejsze nawet nieszczelności, czyli znaczne straty ciepła. Możemy to porównać do otwartego okna w środku zimy. W ofercie Danfoss dostępne są nagrzewnice powietrza świeżego w postaci nagrzewnicy elektrycznej oraz geotermalnej współpracującej z gruntowym wymiennikiem ciepła (GWC). Możemy je stosować zamiennie. Nagrzewnica geotermalna jest szczególnie godna polecenia w przypadku, gdy mamy w budynku pompę ciepła z wymiennikiem gruntowym, z którego możemy skorzystać również pionowy wymiennik w postaci odwiertów. Szczególną cechą odróżniającą nagrzewnicę geotermalną jest możliwość realizacji chłodzenia latem, co dodatkowo regeneruje dolne źródło ciepła. Praca nagrzewnicy jest oczywiście kontrolowana przez sterownik stestemu DanfossAir. Powietrze wylotowe z pomieszczenia Dopływ świeżego powietrza Wylot Elektryczna nagrzewnica powietrza świeżego w systemie rekuperacji Danfoss Air. Powietrze wlotowe do pomieszczenia Gruntowy wymiennik ciepła (GWC) połączony z nagrzewnicą geotermalną Danfoss W GWC Danfoss powietrze nie jest tłoczone przez rurę poprowadzoną w gruncie, dzięki czemu nie ulega zanieczyszczeniu przez rozwijające się tam drobnoustroje (grzyby, pleśnie). Ten rodzaj GWC nie wpływa na powiększenie sprężu centrali rekuperacyjnej. 31

32 Nagrzewnice powietrza Nagrzewnice powietrza świeżego GWC Geotermalna nagrzewnica/ chłodnica powietrza zewnętrznego Elektryczny podgrzewacz wstępny Szerokość Wysokość Głębokość Ciężar Krócce przyłącza podłączenia przewodów powietrznych Pobór mocy Zasilanie elektryczne 600 mm 335 mm 250 mm 6,3 kg Ø 250 mm 3-10 W 230 V, 50 Hz Zamawianie: Kod zamówienia F0354 Średnica przewodu powietrza zasilającego Długość wycięcia Ø 125 mm Ø 160 mm Ø 250 mm 278 mm Ciężar 2,4 kg 3,2 kg 4,6 kg Moc wyjściowa 900 W 1500 W 2100 W Maksymalny pobór prądu 3,9 A 6,5 A 9,1 A Zasilanie 230 V, 50 Hz elektryczne* * Zaleca się zasilanie nagrzewnic elektrycznych z obwodu zabezpieczonego oddzielnym bezpiecznikiem. 900 W, Ø 125 mm Zamawianie: Kod zamówienia F W, Ø 160 mm Zamawianie: Kod zamówienia F W, Ø 250 mm Zamawianie: Kod zamówienia F0358 Średnicę nagrzewnicy dobieramy do średnicy króćca rekuperatora 32

33 Nagrzewnice powietrza Nagrzewnice powietrza nawiewanego W ofercie Danfoss dostępne są nagrzewnice powietrza nawiewanego w postaci nagrzewnicy elektrycznej oraz nagrzewnicy wodnej. Nagrzewnice powietrza nawiewanego montowane są bezpośrednio w kanale zasilającym budynek w ogrzane powietrze. Głównym zadaniem nagrzewnic powietrza nawiewanego jest zabezpieczenie komfortu cieplnego poprzez dogrzewanie powietrza wstępnie ogrzanego w wymienniku ciepła. Praca nagrzewnicy jest kontrolowana przez sterownik systemudanfossair. W specjalnych warunkach zastosowania (np. dom pasywny) nagrzewnica powietrza nawiewanego może pełnić rolę jedynego źródła ciepła w takim budynku. Dopływ świeżego powietrza Powietrze wylotowe z pomieszczenia Wylot Powietrze wlotowe do pomieszczenia Nagrzewnica powietrza nawiewanego w systemie Danfoss Air. 33

34 Nagrzewnice powietrza Nagrzewnice powietrza nawiewanego Wodna nagrzewnica powietrza nawiewanego Elektryczna nagrzewnica powietrza nawiewanego Szerokość Wysokość Głębokość Ciężar Średnica króćców podłączenia przewodów powietrznych Pobór mocy Zasilanie elektryczne 600 mm 335 mm 250 mm 6,6 kg Ø 250 mm 3-10 W 230 V, 50 Hz Zamawianie: Kod zamówienia F0355 Średnica przewodu powietrza zasilającego Długość wycięcia Ø 125 mm Ø 160 mm Ø 250 mm 278 mm Ciężar 2,4 kg 3,2 kg 4,6 kg Moc wyjściowa 900 W 1500 W 2100 W Maksymalny pobór prądu Zasilanie elektryczne* 3,9 A 6,5 A 9,1 A 230 V, 50 Hz * Zaleca się zasilanie nagrzewnic elektrycznych z obwodu zabezpieczonego oddzielnym bezpiecznikiem. 900 W, Ø 125 mm Zamawianie: Kod zamówienia F W, Ø 160 mm Zamawianie: Kod zamówienia F W, Ø 250 mm Zamawianie: Kod zamówienia F0361 Średnicę nagrzewnicy dobieramy do średnicy króćca rekuperatora. 34

35 35

36 36 System rekuperacji Danfoss Air Cennik

37 Rekuperacja Danfoss Air. Centrale wentylacyjne z odzyskiem ciepła z przeciwprądowym krzyżowym wymiennikiem ciepła i silnikami prądu stałego. UWAGA: Wszystkie elementy systemu dostarczane są na adres wskazany przez zamawiającego. NOWOŚĆ Numer kat. Opis Maks. wydajność J.m. Opak. Cena [netto] 089F0231 Centrala Danfoss a2 (do montażu w poziomie) 300 m 3 /h szt ,00 089F0232 Centrala Danfoss a3 (do montażu w poziomie) 500 m 3 /h szt ,00 089F0233 Centrala Danfoss w1 (do montażu w pionie) 180 m 3 /h szt ,00 089F0234 Centrala Danfoss w2 (do montażu w pionie) 300 m 3 /h szt ,00 Centrale Danfoss Air dostarczane są wraz z przewodami, ze sterownikiem Air Dial, modułem komunikacji CCM oraz uchwytami montażowymi (modele w1 i w2 ) Akcesoria do central wentylacyjnych Danfoss Numer kat. Opis J.m. Opak. 089F F0355 GWC Geotermalna nagrzewnica/chłodnica powietrza zewnętrznego Wodna nagrzewnica powietrza nawiewanego Cena [netto] szt ,00 szt ,00 089F F F0358 Elektryczny podgrzewacz wstępny 125 Elektryczny podgrzewacz wstępny 160 Elektryczny podgrzewacz wstępny 250 szt , , ,00 089F F F0361 Elektryczna nagrzewnica powietrza nawiewanego 125 Elektryczna nagrzewnica powietrza nawiewanego 160 Elektryczna nagrzewnica powietrza nawiewanego 250 szt , , ,00 37

38 System rekuperacji Danfoss Air Cennik Akcesoria do central wentylacyjnych Danfoss NOWOŚĆ Nr kat. Opis J.m. Opakowanie 089F F F F F F F F0243 Komplet filtrów G4/G4 a2 Komplet filtrów G4/G4 a3 Komplet filtrów G4/G4 w1 Komplet filtrów G4/G4 w2 Komplet filtrów G4/F7 a2 Komplet filtrów G4/F7 a3 Komplet filtrów G4/F7 w1 Komplet filtrów G4/F7 w2 szt. 2 Cena [netto] 157,00 182,00 136,00 157,00 288,00 327,00 204,00 263,00 089f0262 Syfon do odprowadzania skroplin szt ,00 089F0257 Moduł komunikacyjny CCM* szt ,00 089F F0235 Bezprzewodowy sterownik Air Dial* Menu w języku polskim Kabel USB do komputera PC wraz z oprogramowaniem szt ,00 szt ,00 * Centrale Danfoss Air dostarczane są wraz z przewodami, ze sterownikiem Air Dial, modułem komunikacji CCM oraz uchwytami montażowymi (modele w1 i w2). System kanałów elastycznych Danfoss Air Flex UWAGA: Wszystkie elementy systemu dostarczane są na adres wskazany przez zamawiającego. NOWOŚĆ Nr kat. Opis Typ J.m. Opak. Cena [netto] 089F0601 Rura elastyczna 75 DFP-75 m ,80 089F0607 Łącznik (mufa) do rur elastycznych 75, 90 DPC-75 szt. 1 6,80 8,10 089F0610 Pierścień uszczelniający do rur elastycznych 75 DSR-75 szt ,60 089F F0615 Zakończenie (korek) rury elastycznej 75 Zakończenie (korek) do rozdzielaczy i skrzynek rozprężnych DEC-75 szt ,90 089F F F0618 Rozdzielacz Rozdzielacz Rozdzielacz DMF-125/6 x 75 DMF-160/10 x 75 DMF-160/14 x 75 szt ,70 665,80 742,20 38

39 System kanałów elastycznych Danfoss Air Flex UWAGA: Wszystkie elementy systemu dostarczane są na adres wskazany przez zamawiającego. NOWOŚĆ Numer kat. Opis Typ J.m. Opak. Cena [netto] 089F F F F0650 Rozdzielacz x 75, prawy Rozdzielacz x 75, prawy Rozdzielacz x 75, prawy Rozdzielacz x 75, prawy DMF-160/10x75-R DMF-160/12x75-R DMF-125/8x75-R DMF-125/10x10-R szt. 665,80 742,20 665,80 665,80 089F F F F0651 Rozdzielacz x 75, lewy Rozdzielacz x 75, lewy Rozdzielacz x 75, lewy Rozdzielacz x 75, lewy DMF-160/10x75-L DMF-160/12x75-L DMF-125/8x75-L DMF-125/10x10-L szt. 665,80 742,20 665,80 665,80 089F F0620 Skrzynka rozprężna Skrzynka rozprężna DPV-100/75 DPV-125/75 szt ,50 275,70 089F F0622 Skrzynka rozprężna podłogowa Skrzynka rozprężna podłogowa DPGF-200x100/75 DPGF-300x100/75 szt ,80 254,50 089F F0624 Skrzynka rozprężna ścienna/ /sufitowa Skrzynka rozprężna ścienna/ /sufitowa DPGW- 200x100/75 DPGW- 300x100/75 szt ,60 212,10 089F F0626 Anemostat nawiewny 100 Anemostat nawiewny 125 DFVS-100 DFVS-125 szt. 1 49,60 53,00 089F F0629 Anemostat wywiewny 100 Anemostat wywiewny 125 DFVE-100 DFVE-125 szt. 1 38,20 44,50 089F F0632 Kratka do skrzynki rozprężnej Kratka do skrzynki rozprężnej DFG-200x100 DFG-300x100 szt ,60 214,20 089F F0634 Przepustnica do kratki Przepustnica do kratki DDG-200x100 DDG-300x100 szt ,60 176,00 089F F0641 Uchwyt wspornikowy do rur elastycznych 2 75 Uchwyt wspornikowy do rur elastycznych 3 75 DFF-2x75 szt. 1 55,10 DFF-3x75 szt. 1 57,70 089F0643 Klapa serwisowa szt ,30 39

40 40 Praktyczne wskazówki

41 Planowanie systemu kanałów Air Flex Wyrzutnia ścienna Czerpnia ścienna Garderoba 3 m 2 Łazienka 5 m 2 1 Rekuperator Rozdzielacz 2 Rozdzielacz 5 Sypialnia 12 m 2 Salon 20 m Hall 3 m 2 Kuchnia 6 m 2 Podział pomieszczeńna nawiewane i wywiewane zgodnie z zasadami ze strony 5. Linia wywiewu: 1. skrzynka rozprężna z anemostatem wywiewnym 100 mm (2 rury) 2. skrzynka rozprężna z anemostatem wywiewnym 100 mm (2 rury) 3. skrzynka rozprężna z anemostatem wywiewnym 125 mm (3 rury) Linia nawiewu: 4. skrzynka rozprężna z anemostatem nawiewnym 100 mm (2 rury) 5. skrzynka rozprężna z anemostatem nawiewnym 100 mm (2 rury) 6. skrzynka rozprężna z anemostatem nawiewnym 125 mm (3 rury) Na przykładzie zobrazowano przykład czerpni i wyrzutni ściennej.przy takim rozwiązaniu należy zachować odstęp nie mniejszy niż 2 m. Alternatywnie można zastosować czerpnie i wyrzutnie dachowe lub posadowione na gruncie. 41

42 Możliwości umieszczania nawiewów i wywiewów System Danfoss Air umożliwia dystrybucję powietrza realizowaną na 3 sposoby Poszczególne sposoby dystrybucji powietrza można stosować zamiennie. A Skrzynki rozprężne sufitowe DPV z anemostatami A A B Skrzynki rozprężne podłogowe DPGF z przepustnicami i kratkami B B C C C Skrzynki rozprężne ścienne DPGW z przepustnicami i kratkami 42

43 Dobór systemu rekuperacji Ilość powietrza świeżego dostarczanego z zewnątrz do budynku mieszkalnego określa norma: PN-83/B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Wymagania Strumień powietrza wywiewanego Całkowita ilość powietrza wentylacyjnego jest określona przez sumę strumieni powietrza usuwanego z pomieszczeń, które powinny wynosić co najmniej: Rodzaj pomieszczenia Minimalny strumień powietrza usuwanego [m 3 /h] Kuchnia z oknem i kuchenką gazową lub węglową 70 Kuchnia z oknem i kuchenką elektryczną (mieszkanie do 3 osób) Kuchnia z oknem i kuchenką elektryczną (mieszkanie powyżej 3 osób) Kuchnia bez okna z kuchenką elektryczną 50 Łazienka (z WC lub bez) 50 WC 30 Pokój 30 Pomieszczenie pomocnicze bez okna (np. garderoba) 15 Celem zapewnienia odpowiedniej organizacji przepływu powietrza w pomieszczeniu, przy doborze instalacji rekuperacyjnej, punkty wywiewu powietrza należy umieszczać w pomieszczeniach najbardziej zanieczyszczonych i zawilgoconych (kuchnia, łazienka, WC, pomieszczenia bez okien). Natomiast punkty nawiewu powietrza w pomieszczeniach, gdzie jest największe zapotrzebowanie na świeże powietrze, tj. pomieszczenia stałego przebywania ludzi. Postępowanie zgodnie z powyższą zasadą zagwarantuje, że zanieczyszczenia i wilgoć będą usuwane bezpośrednio z pomieszczeń, w których są wytworzone bez przedostawania się do pozostałych pomieszczeń. 43

44 Dobór systemu rekuperacji Przykład: Weźmy pod uwagę dom jednorodzinny, którego rzut przedstawiony jest na poniższym rysunku. Lp. Nazwa Powierzchnia (m 2 ) Kubatura (m 3 ) 1 Wiatrołap 5 15 * 2 Korytarz Kuchnia Spiżarnia 3 9 * 5 Salon Korytarz Korytarz Sypialnia Sypialnia Sypialnia Łazienka Pralnia WC Garaż * 15 Taras * RAZEM: Razem wentylowane: * nie wentylujemy 44

45 1. Zadanie - ustalić wielkość / wydatek centrali 1.1. Kryterium PN ustalamy minimalny wywiew wg normy sumujemy wielkości wywiewów z poszczególnych pomieszczeń Lp. Nazwa Strumień 3 Kuchnia (z kuchenką el.) 11 Łazienka WC RAZEM: Kryterium ilości mieszkańców iloczyn ilości mieszkańców i wydatku higienicznego Ilość mieszkańców Wydatek Oczekiwany strumień (osób) (m 3 /osobę) (m 3 ) Kryterium wymian: 0,3 0,8 wymiany na godzinę (W/h) Kubatura Mnożnik Wydatek 435 0,3 130,5 Minimum 435 0,8 348 Maximum 13 WC 30 RAZEM: 110 Wnioski: wg normy winniśmy mieć centralę nie mniejszą niż 110 m 3 /h, wg zapotrzebowania higienicznego 120 m 3 /h, a wg kryterium wymiany m 3 /h. Przyjmijmy wartość 250 m 3 /h, która spełnia wszelkie powyższe wymagania jednocześnie. WYNIK: wydatek centrali to: 200 m 3 /h. Centrala A2 lub W2 w zależności od planowanego sposobu podłączenia (pionowe czy poziome). Mając już ustalony wg powyższych kryteriów wydatek centrali pozostaje nam tylko podzielić pomieszczenia na te, do których będziemy nawiewali (pomieszczenia czyste: sypialnie i pokoje) oraz te, z których będziemy usuwali pomieszczenia brudne i wilgotne, więc: WC, łazienka, kuchnia i pralnia. Strumień wydatku centrali przydzielamy do poszczególnych pomieszczeń wg ich udziału w kubaturze grupy do jakiej należą, czyli np. wydatek anemostatu w łazience jest ustalany w oparciu o procentowy udział kubatury łazienki w globalnej kubaturze pomieszczeń wywiewanych (tab. 2.2). Mając już wydatki dla poszczególnych pomieszczeń pozostaje nam przydzielić do nich właściwe anemostaty. Uniwersalna zasada jest taka, aby anemostat dn 100 przewodził nie więcej niż 50 m 3 /a, a m3/h. Da nam to optymalny spadek ciśnienia i ich cichą pracę. W razie gdy wydatek w danym pomieszczeniu przekracza ww. wartości dajemy więcej niż 1 anemostat - np. salon. 1. Zadanie - ustalić wielkość / wydatek centrali 2.1. NAWIEWY strumień: 200 Lp. Nazwa Kubatura pomieszczenia Udział Strumień Anemostat Ilość anemostatów (-) (-) (m3) (%) (m 3 /h) (dn) (szt.) 5 Salon % Sypialnia 16 10% Sypialnia 20 13% Sypialnia 18 11% Suma kubatury pomieszczeń, do których nawiewamy

46 2.2. WYWIEWY strumień: 200 Lp. Nazwa Kubatura pomieszczenia Udział Strumień Anemostat Ilość anemostatów (-) (-) (m 3 ) (%) (m 3 /h) (dn) (szt.) 3 Kuchnia 30 26% Łazienka 30 26% Pralnia 45 39% WC* 9 8% Suma kubatury pomieszczeń z których wywiewamy 114 * - wg PN w WC winien być wywiew 30 m3/h więc powinniśmy zwiększyć w niej strumień do 30 m3/h kosztem np. pralni 2.2.A WYWIEWY po uwzględnieniu wydatków wymaganych wg PN; strumień: 200 Lp. Nazwa Kubatura pomieszczenia Udział Strumień Anemostat Ilość anemostatów (-) (-) (m3) (%) (m3/h) (dn) (szt.) 3 Kuchnia 30 26% Łazienka 30 26% Pralnia 45 39% WC 9 8% Suma kubatury pomieszczeń z których wywiewamy 114 W ten sposób zachwialiśmy założoną sumę strumienia powietrza wywiewanego (200 m 3 /h), a jednocześnie w poszczegołnych pomieszczeniach mamy wywiewy zgonie z PN. W pełnym procesie projektowania, zwłaszcza w przypadku bardziej rozbudowanych systemów należałoby policzyć spadek ciśnienia w instalacji. W związku z tym, że postąpiliśmy wg powyższych wytycznych doboru anemostatów, system DanfossAir narzuca nam określone ograniczenia, jeśli chodzi o średnicę rur i ich ilość oraz jest oparty o skrzynki rozprężne i rozdzielacze powietrza, co w sumie powoduje minimalizację spadku ciśnienia, możemy więc jej dokładne wyznaczenie pominąć. Dokładne poznanie wartości spadku ciśnienia w poszczególnych gałęziach umożliwiłoby nam wyznaczenie matematyczne nastaw na poszczególnych anemostatach. Nie mając tej wartości musimy nastawić wydatki anemostatów w poszczególnych pomieszczeniach do wartości wyżej wyliczonych przy pomocy urządzenia pomiarowego. ZESTAWIENIE MATERIAŁÓW LP. Nazwa Ilość 1 Centrala A2 lub W2 1 2 Anemostat nawiewny 100 wg doboru 3 3 Anemostat nawiewny 125 wg doboru 2 4 Anemostat wywiewny 100 wg doboru 3 5 Anemostat wywiewny 125 wg doboru 1 6 Rozdzielacz nawiewny (12 wyjść) Rozdzielacz wywiewny (9 wyjść) Rura wg obmiaru 200 m.b. 9 Mufa ilość odcinków rury Korki ilości wolnych otworów w rozdzielaczach 3 11 Pierścienie uszczelniające ilość zajętych otworów w rozdzielaczach 2 + ilość muf 2 12 Skrzynki rozprężne 100 ilość anemostatów 100 (nawiew + wywiew) 6 13 Skrzynki rozprężne 125 ilość anemostatów 125 (nawiew + wywiew)

47 Schemat montażowy wentylacji z odzyskiem ciepła ROZDZIELACZ REKUPERATOR Do czerpni ROZDZIELACZ 14 Do wyrzutni Na schemacie widoczne są systemowe rury Flex 75mm oraz rury łączące rekuperator z rozdzielaczami i czerpnią, oraz wyrzutnią 160 mm tak jak króćce przyłączeniowe centrali. 47

48 Kontakty informacja techniczna ogrzewnictwo informacja techniczna ogrzewanie elektryczne zamówienia - faks zgłoszenia serwisowe informacja techniczna pompy ciepła pompy ciepła, systemy ogrzewania podłogowego, rekuperacja Lech Tomczak Adam Cyganowicz Marianna Stępień Menadżer regionu zachodniego Gdańsk Olsztyn Szczecin Bydgoszcz Białystok Gorzów Wkpl. Poznań Łódź Warszawa Cezary Pytko Menadżer regionu centralnego Lublin Wrocław Opole Kielce Katowice Kraków Rzeszów Andrzej Ptak Menadżer regionu południowego Dawid Golec Informacja techniczna o innych produktach Danfoss: Automatyka ciepłownicza Napędy elektryczne Armatura przemysłowa Chłodnictwo Komponenty automatyki przemysłowej Danfoss Sp. z o.o., ul. Chrzanowska 5, Grodzisk Mazowiecki, tel. (22) , faks (22) info@danfoss.com
