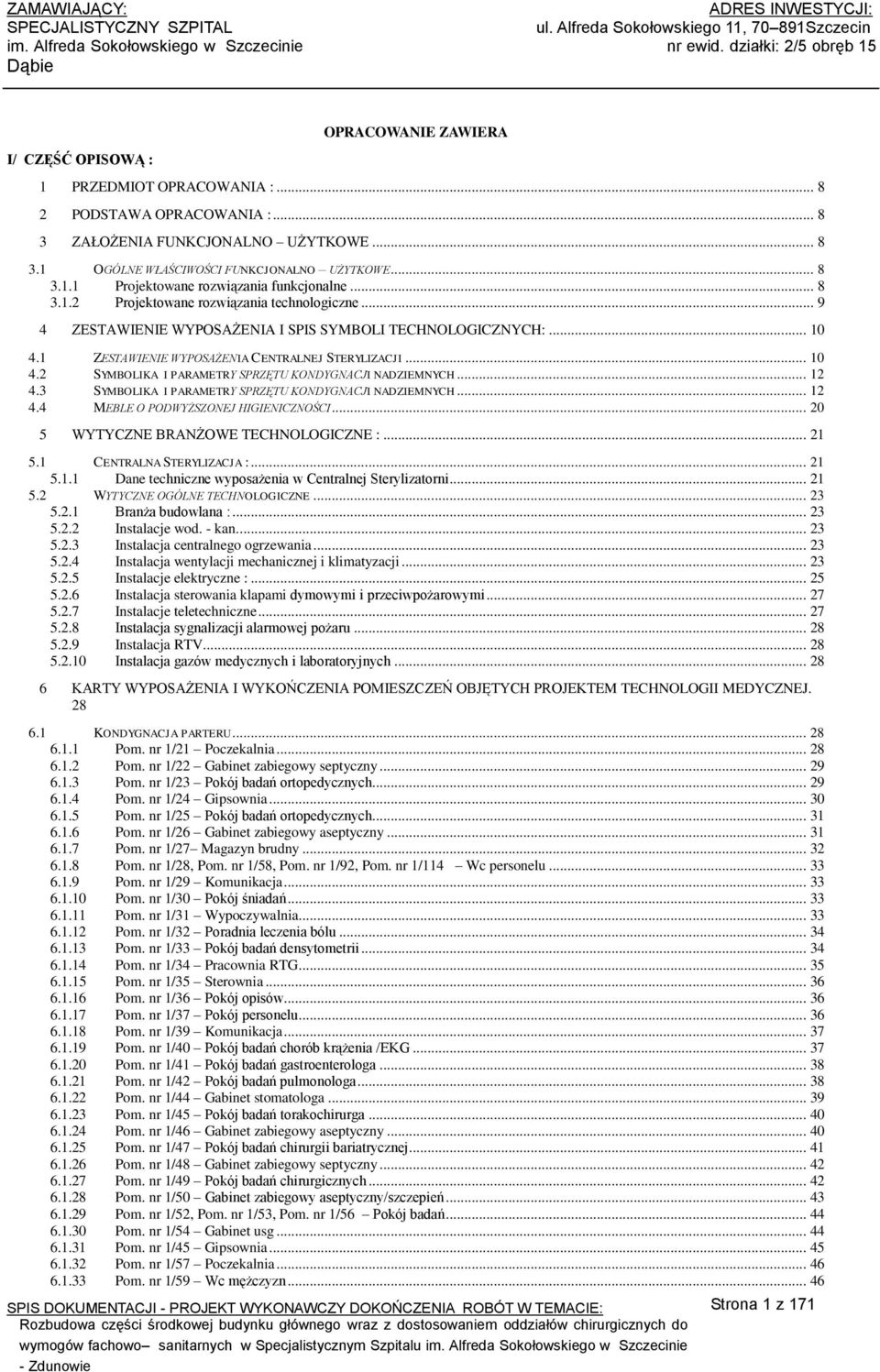

1 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 I/ CZĘŚĆ OPISOWĄ : OPRACOWANIE ZAWIERA PRZEDMIOT OPRACOWANIA : PODSTAWA OPRACOWANIA : ZAŁOŻENIA FUNKCJONALNO UŻYTKOWE OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO UŻYTKOWE Projektowane rozwiązania funkcjonalne Projektowane rozwiązania technologiczne ZESTAWIENIE WYPOSAŻENIA I SPIS SYMBOLI TECHNOLOGICZNYCH: ZESTAWIENIE WYPOSAŻENIA CENTRALNEJ STERYLIZACJI SYMBOLIKA I PARAMETRY SPRZĘTU KONDYGNACJI NADZIEMNYCH SYMBOLIKA I PARAMETRY SPRZĘTU KONDYGNACJI NADZIEMNYCH MEBLE O PODWYŻSZONEJ HIGIENICZNOŚCI WYTYCZNE BRANŻOWE TECHNOLOGICZNE : CENTRALNA STERYLIZACJA : Dane techniczne w Centralnej Sterylizatorni WYTYCZNE OGÓLNE TECHNOLOGICZNE Branża budowlana : Instalacje wod. - kan Instalacja centralnego ogrzewania Instalacja wentylacji mechanicznej i klimatyzacji Instalacje elektryczne : Instalacja sterowania klapami dymowymi i przeciwpożarowymi Instalacje teletechniczne Instalacja sygnalizacji alarmowej pożaru Instalacja RTV Instalacja gazów medycznych i laboratoryjnych KARTY WYPOSAŻENIA I WYKOŃCZENIA POMIESZCZEŃ OBJĘTYCH PROJEKTEM TECHNOLOGII MEDYCZNEJ KONDYGNACJA PARTERU Pom. nr /2 Poczekalnia Pom. nr /22 Gabinet zabiegowy septyczny Pom. nr /23 Pokój badań ortopedycznych Pom. nr /24 Gipsownia Pom. nr /25 Pokój badań ortopedycznych Pom. nr /26 Gabinet zabiegowy aseptyczny Pom. nr /27 Magazyn brudny Pom. nr /28, Pom. nr /58, Pom. nr /92, Pom. nr /4 Wc personelu Pom. nr /29 Komunikacja Pom. nr /30 Pokój śniadań Pom. nr /3 Wypoczywalnia Pom. nr /32 Poradnia leczenia bólu Pom. nr /33 Pokój badań densytometrii Pom. nr /34 Pracownia RTG Pom. nr /35 Sterownia Pom. nr /36 Pokój opisów Pom. nr /37 Pokój personelu Pom. nr /39 Komunikacja Pom. nr /40 Pokój badań chorób krążenia /EKG Pom. nr /4 Pokój badań gastroenterologa Pom. nr /42 Pokój badań pulmonologa Pom. nr /44 Gabinet stomatologa Pom. nr /45 Pokój badań torakochirurga Pom. nr /46 Gabinet zabiegowy aseptyczny Pom. nr /47 Pokój badań chirurgii bariatrycznej Pom. nr /48 Gabinet zabiegowy septyczny Pom. nr /49 Pokój badań chirurgicznych Pom. nr /50 Gabinet zabiegowy aseptyczny/szczepień Pom. nr /52, Pom. nr /53, Pom. nr /56 Pokój badań Pom. nr /54 Gabinet usg Pom. nr /45 Gipsownia Pom. nr /57 Poczekalnia Pom. nr /59 Wc mężczyzn Strona z 7

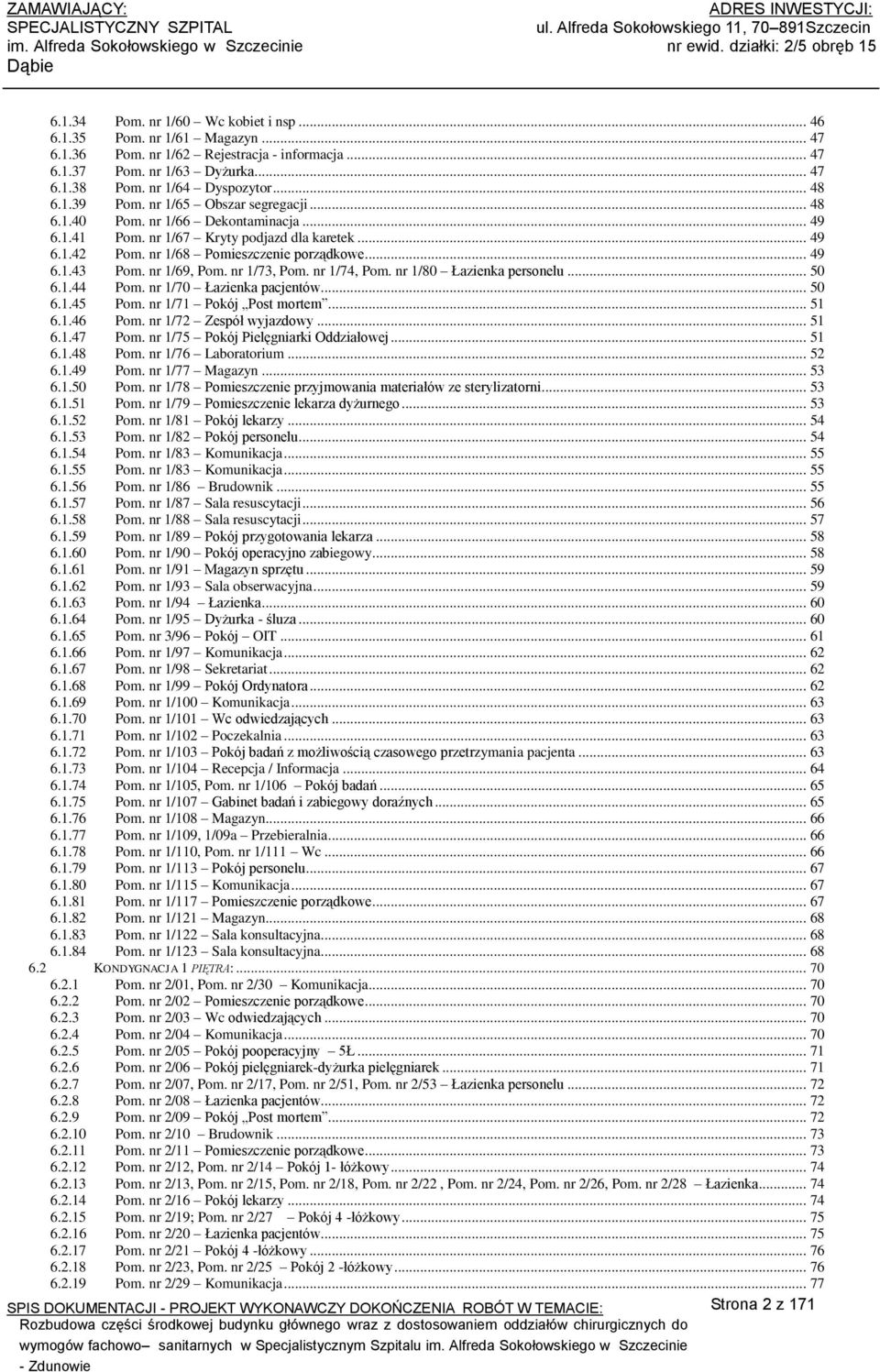

2 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb Pom. nr /60 Wc kobiet i nsp Pom. nr /6 Magazyn Pom. nr /62 Rejestracja - informacja Pom. nr /63 Dyżurka Pom. nr /64 Dyspozytor Pom. nr /65 Obszar segregacji Pom. nr /66 Dekontaminacja Pom. nr /67 Kryty podjazd dla karetek Pom. nr /68 Pomieszczenie porządkowe Pom. nr /69, Pom. nr /73, Pom. nr /74, Pom. nr /80 Łazienka personelu Pom. nr /70 Łazienka pacjentów Pom. nr /7 Pokój Post mortem Pom. nr /72 Zespół wyjazdowy Pom. nr /75 Pokój Pielęgniarki Oddziałowej Pom. nr /76 Laboratorium Pom. nr /77 Magazyn Pom. nr /78 Pomieszczenie przyjmowania materiałów ze sterylizatorni Pom. nr /79 Pomieszczenie lekarza dyżurnego Pom. nr /8 Pokój lekarzy Pom. nr /82 Pokój personelu Pom. nr /83 Komunikacja Pom. nr /83 Komunikacja Pom. nr /86 Brudownik Pom. nr /87 Sala resuscytacji Pom. nr /88 Sala resuscytacji Pom. nr /89 Pokój przygotowania lekarza Pom. nr /90 Pokój operacyjno zabiegowy Pom. nr /9 Magazyn sprzętu Pom. nr /93 Sala obserwacyjna Pom. nr /94 Łazienka Pom. nr /95 Dyżurka - śluza Pom. nr 3/96 Pokój OIT Pom. nr /97 Komunikacja Pom. nr /98 Sekretariat Pom. nr /99 Pokój Ordynatora Pom. nr /00 Komunikacja Pom. nr /0 Wc odwiedzających Pom. nr /02 Poczekalnia Pom. nr /03 Pokój badań z możliwością czasowego przetrzymania pacjenta Pom. nr /04 Recepcja / Informacja Pom. nr /05, Pom. nr /06 Pokój badań Pom. nr /07 Gabinet badań i zabiegowy doraźnych Pom. nr /08 Magazyn Pom. nr /09, /09a Przebieralnia Pom. nr /0, Pom. nr / Wc Pom. nr /3 Pokój personelu Pom. nr /5 Komunikacja Pom. nr /7 Pomieszczenie porządkowe Pom. nr /2 Magazyn Pom. nr /22 Sala konsultacyjna Pom. nr /23 Sala konsultacyjna KONDYGNACJA PIĘTRA: Pom. nr 2/0, Pom. nr 2/30 Komunikacja Pom. nr 2/02 Pomieszczenie porządkowe Pom. nr 2/03 Wc odwiedzających Pom. nr 2/04 Komunikacja Pom. nr 2/05 Pokój pooperacyjny 5Ł Pom. nr 2/06 Pokój pielęgniarek-dyżurka pielęgniarek Pom. nr 2/07, Pom. nr 2/7, Pom. nr 2/5, Pom. nr 2/53 Łazienka personelu Pom. nr 2/08 Łazienka pacjentów Pom. nr 2/09 Pokój Post mortem Pom. nr 2/0 Brudownik Pom. nr 2/ Pomieszczenie porządkowe Pom. nr 2/2, Pom. nr 2/4 Pokój - łóżkowy Pom. nr 2/3, Pom. nr 2/5, Pom. nr 2/8, Pom. nr 2/22, Pom. nr 2/24, Pom. nr 2/26, Pom. nr 2/28 Łazienka Pom. nr 2/6 Pokój lekarzy Pom. nr 2/9; Pom. nr 2/27 Pokój 4 -łóżkowy Pom. nr 2/20 Łazienka pacjentów Pom. nr 2/2 Pokój 4 -łóżkowy Pom. nr 2/23, Pom. nr 2/25 Pokój 2 -łóżkowy Pom. nr 2/29 Komunikacja Strona 2 z 7

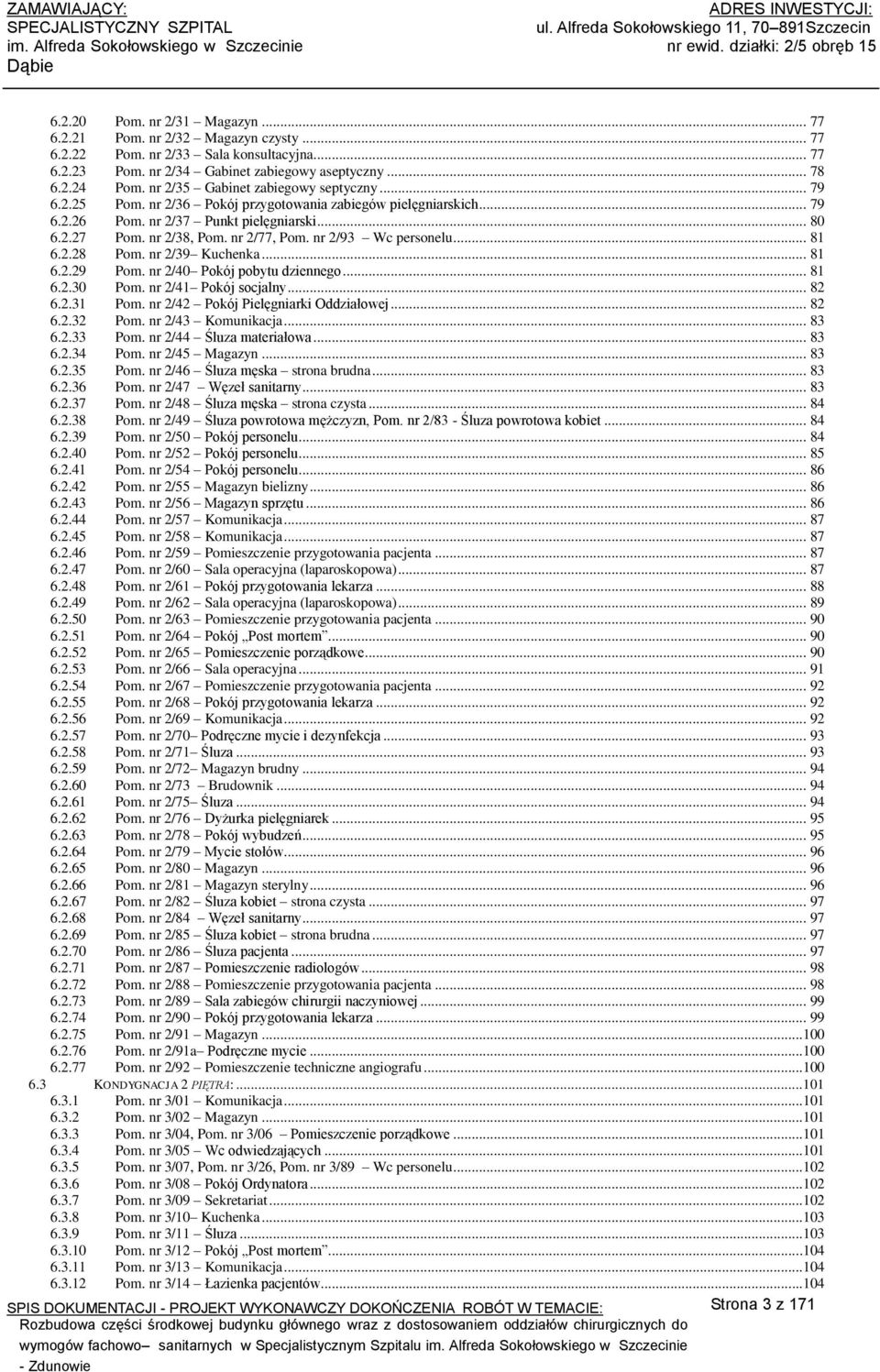

3 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb Pom. nr 2/3 Magazyn Pom. nr 2/32 Magazyn czysty Pom. nr 2/33 Sala konsultacyjna Pom. nr 2/34 Gabinet zabiegowy aseptyczny Pom. nr 2/35 Gabinet zabiegowy septyczny Pom. nr 2/36 Pokój przygotowania zabiegów pielęgniarskich Pom. nr 2/37 Punkt pielęgniarski Pom. nr 2/38, Pom. nr 2/77, Pom. nr 2/93 Wc personelu Pom. nr 2/39 Kuchenka Pom. nr 2/40 Pokój pobytu dziennego Pom. nr 2/4 Pokój socjalny Pom. nr 2/42 Pokój Pielęgniarki Oddziałowej Pom. nr 2/43 Komunikacja Pom. nr 2/44 Śluza materiałowa Pom. nr 2/45 Magazyn Pom. nr 2/46 Śluza męska strona brudna Pom. nr 2/47 Węzeł sanitarny Pom. nr 2/48 Śluza męska strona czysta Pom. nr 2/49 Śluza powrotowa mężczyzn, Pom. nr 2/83 - Śluza powrotowa kobiet Pom. nr 2/50 Pokój personelu Pom. nr 2/52 Pokój personelu Pom. nr 2/54 Pokój personelu Pom. nr 2/55 Magazyn bielizny Pom. nr 2/56 Magazyn sprzętu Pom. nr 2/57 Komunikacja Pom. nr 2/58 Komunikacja Pom. nr 2/59 Pomieszczenie przygotowania pacjenta Pom. nr 2/60 Sala operacyjna (laparoskopowa) Pom. nr 2/6 Pokój przygotowania lekarza Pom. nr 2/62 Sala operacyjna (laparoskopowa) Pom. nr 2/63 Pomieszczenie przygotowania pacjenta Pom. nr 2/64 Pokój Post mortem Pom. nr 2/65 Pomieszczenie porządkowe Pom. nr 2/66 Sala operacyjna Pom. nr 2/67 Pomieszczenie przygotowania pacjenta Pom. nr 2/68 Pokój przygotowania lekarza Pom. nr 2/69 Komunikacja Pom. nr 2/70 Podręczne mycie i dezynfekcja Pom. nr 2/7 Śluza Pom. nr 2/72 Magazyn brudny Pom. nr 2/73 Brudownik Pom. nr 2/75 Śluza Pom. nr 2/76 Dyżurka pielęgniarek Pom. nr 2/78 Pokój wybudzeń Pom. nr 2/79 Mycie stołów Pom. nr 2/80 Magazyn Pom. nr 2/8 Magazyn sterylny Pom. nr 2/82 Śluza kobiet strona czysta Pom. nr 2/84 Węzeł sanitarny Pom. nr 2/85 Śluza kobiet strona brudna Pom. nr 2/86 Śluza pacjenta Pom. nr 2/87 Pomieszczenie radiologów Pom. nr 2/88 Pomieszczenie przygotowania pacjenta Pom. nr 2/89 Sala zabiegów chirurgii naczyniowej Pom. nr 2/90 Pokój przygotowania lekarza Pom. nr 2/9 Magazyn Pom. nr 2/9a Podręczne mycie Pom. nr 2/92 Pomieszczenie techniczne angiografu KONDYGNACJA 2 PIĘTRA: Pom. nr 3/0 Komunikacja Pom. nr 3/02 Magazyn Pom. nr 3/04, Pom. nr 3/06 Pomieszczenie porządkowe Pom. nr 3/05 Wc odwiedzających Pom. nr 3/07, Pom. nr 3/26, Pom. nr 3/89 Wc personelu Pom. nr 3/08 Pokój Ordynatora Pom. nr 3/09 Sekretariat Pom. nr 3/0 Kuchenka Pom. nr 3/ Śluza Pom. nr 3/2 Pokój Post mortem Pom. nr 3/3 Komunikacja Pom. nr 3/4 Łazienka pacjentów...04 Strona 3 z 7

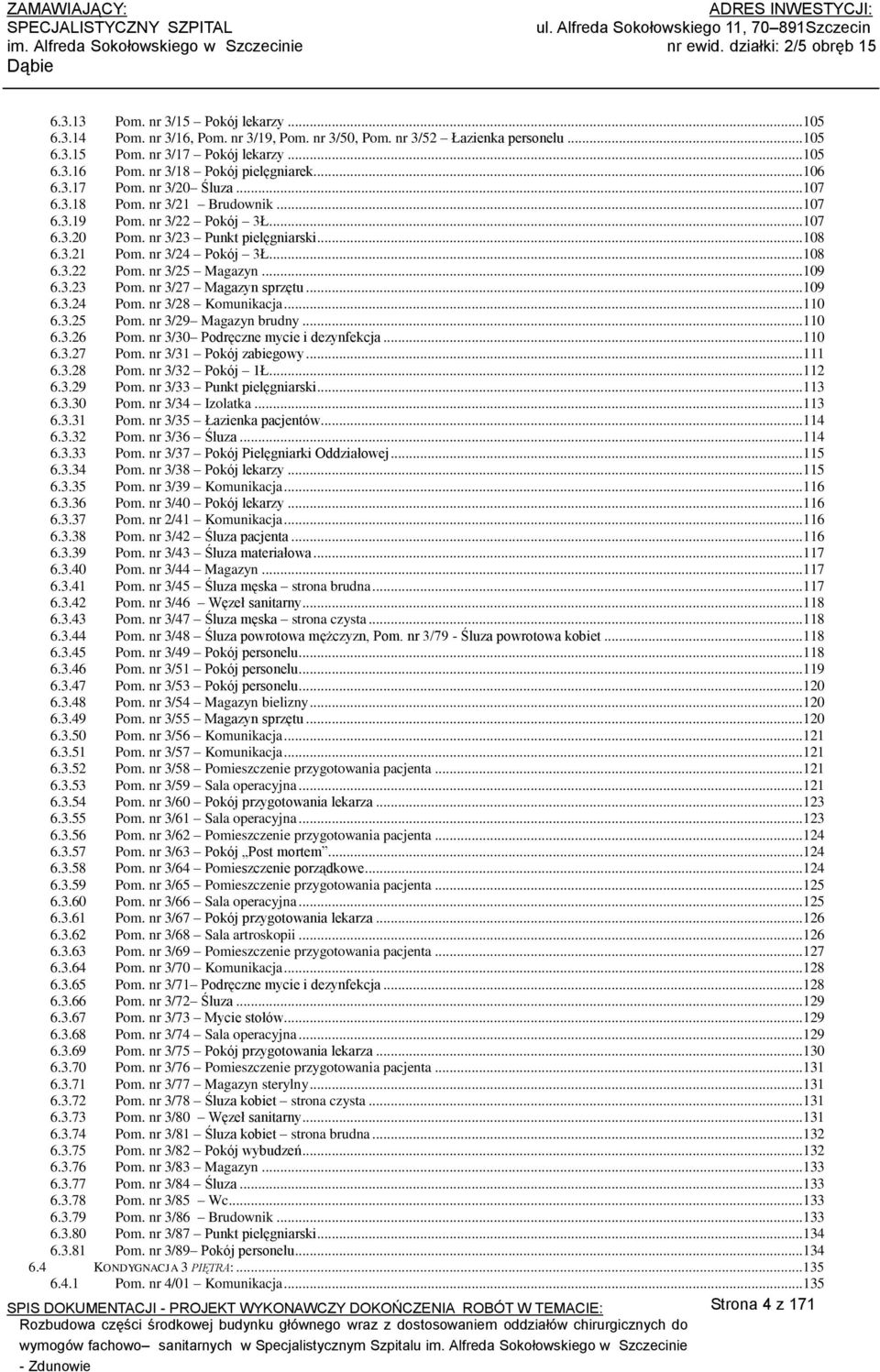

4 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb Pom. nr 3/5 Pokój lekarzy Pom. nr 3/6, Pom. nr 3/9, Pom. nr 3/50, Pom. nr 3/52 Łazienka personelu Pom. nr 3/7 Pokój lekarzy Pom. nr 3/8 Pokój pielęgniarek Pom. nr 3/20 Śluza Pom. nr 3/2 Brudownik Pom. nr 3/22 Pokój 3Ł Pom. nr 3/23 Punkt pielęgniarski Pom. nr 3/24 Pokój 3Ł Pom. nr 3/25 Magazyn Pom. nr 3/27 Magazyn sprzętu Pom. nr 3/28 Komunikacja Pom. nr 3/29 Magazyn brudny Pom. nr 3/30 Podręczne mycie i dezynfekcja Pom. nr 3/3 Pokój zabiegowy Pom. nr 3/32 Pokój Ł Pom. nr 3/33 Punkt pielęgniarski Pom. nr 3/34 Izolatka Pom. nr 3/35 Łazienka pacjentów Pom. nr 3/36 Śluza Pom. nr 3/37 Pokój Pielęgniarki Oddziałowej Pom. nr 3/38 Pokój lekarzy Pom. nr 3/39 Komunikacja Pom. nr 3/40 Pokój lekarzy Pom. nr 2/4 Komunikacja Pom. nr 3/42 Śluza pacjenta Pom. nr 3/43 Śluza materiałowa Pom. nr 3/44 Magazyn Pom. nr 3/45 Śluza męska strona brudna Pom. nr 3/46 Węzeł sanitarny Pom. nr 3/47 Śluza męska strona czysta Pom. nr 3/48 Śluza powrotowa mężczyzn, Pom. nr 3/79 - Śluza powrotowa kobiet Pom. nr 3/49 Pokój personelu Pom. nr 3/5 Pokój personelu Pom. nr 3/53 Pokój personelu Pom. nr 3/54 Magazyn bielizny Pom. nr 3/55 Magazyn sprzętu Pom. nr 3/56 Komunikacja Pom. nr 3/57 Komunikacja Pom. nr 3/58 Pomieszczenie przygotowania pacjenta Pom. nr 3/59 Sala operacyjna Pom. nr 3/60 Pokój przygotowania lekarza Pom. nr 3/6 Sala operacyjna Pom. nr 3/62 Pomieszczenie przygotowania pacjenta Pom. nr 3/63 Pokój Post mortem Pom. nr 3/64 Pomieszczenie porządkowe Pom. nr 3/65 Pomieszczenie przygotowania pacjenta Pom. nr 3/66 Sala operacyjna Pom. nr 3/67 Pokój przygotowania lekarza Pom. nr 3/68 Sala artroskopii Pom. nr 3/69 Pomieszczenie przygotowania pacjenta Pom. nr 3/70 Komunikacja Pom. nr 3/7 Podręczne mycie i dezynfekcja Pom. nr 3/72 Śluza Pom. nr 3/73 Mycie stołów Pom. nr 3/74 Sala operacyjna Pom. nr 3/75 Pokój przygotowania lekarza Pom. nr 3/76 Pomieszczenie przygotowania pacjenta Pom. nr 3/77 Magazyn sterylny Pom. nr 3/78 Śluza kobiet strona czysta Pom. nr 3/80 Węzeł sanitarny Pom. nr 3/8 Śluza kobiet strona brudna Pom. nr 3/82 Pokój wybudzeń Pom. nr 3/83 Magazyn Pom. nr 3/84 Śluza Pom. nr 3/85 Wc Pom. nr 3/86 Brudownik Pom. nr 3/87 Punkt pielęgniarski Pom. nr 3/89 Pokój personelu KONDYGNACJA 3 PIĘTRA: Pom. nr 4/0 Komunikacja...35 Strona 4 z 7

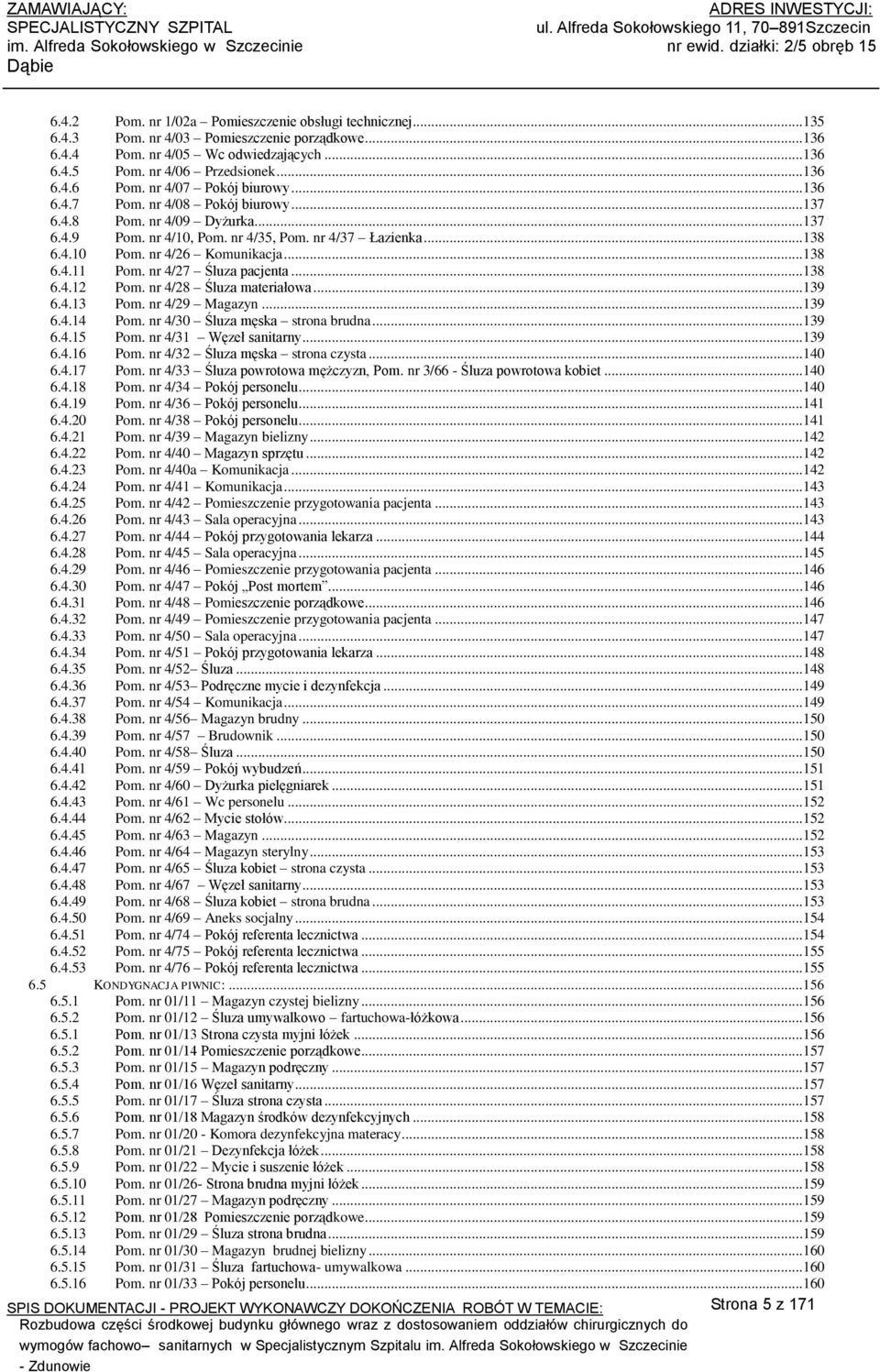

5 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb Pom. nr /02a Pomieszczenie obsługi technicznej Pom. nr 4/03 Pomieszczenie porządkowe Pom. nr 4/05 Wc odwiedzających Pom. nr 4/06 Przedsionek Pom. nr 4/07 Pokój biurowy Pom. nr 4/08 Pokój biurowy Pom. nr 4/09 Dyżurka Pom. nr 4/0, Pom. nr 4/35, Pom. nr 4/37 Łazienka Pom. nr 4/26 Komunikacja Pom. nr 4/27 Śluza pacjenta Pom. nr 4/28 Śluza materiałowa Pom. nr 4/29 Magazyn Pom. nr 4/30 Śluza męska strona brudna Pom. nr 4/3 Węzeł sanitarny Pom. nr 4/32 Śluza męska strona czysta Pom. nr 4/33 Śluza powrotowa mężczyzn, Pom. nr 3/66 - Śluza powrotowa kobiet Pom. nr 4/34 Pokój personelu Pom. nr 4/36 Pokój personelu Pom. nr 4/38 Pokój personelu Pom. nr 4/39 Magazyn bielizny Pom. nr 4/40 Magazyn sprzętu Pom. nr 4/40a Komunikacja Pom. nr 4/4 Komunikacja Pom. nr 4/42 Pomieszczenie przygotowania pacjenta Pom. nr 4/43 Sala operacyjna Pom. nr 4/44 Pokój przygotowania lekarza Pom. nr 4/45 Sala operacyjna Pom. nr 4/46 Pomieszczenie przygotowania pacjenta Pom. nr 4/47 Pokój Post mortem Pom. nr 4/48 Pomieszczenie porządkowe Pom. nr 4/49 Pomieszczenie przygotowania pacjenta Pom. nr 4/50 Sala operacyjna Pom. nr 4/5 Pokój przygotowania lekarza Pom. nr 4/52 Śluza Pom. nr 4/53 Podręczne mycie i dezynfekcja Pom. nr 4/54 Komunikacja Pom. nr 4/56 Magazyn brudny Pom. nr 4/57 Brudownik Pom. nr 4/58 Śluza Pom. nr 4/59 Pokój wybudzeń Pom. nr 4/60 Dyżurka pielęgniarek Pom. nr 4/6 Wc personelu Pom. nr 4/62 Mycie stołów Pom. nr 4/63 Magazyn Pom. nr 4/64 Magazyn sterylny Pom. nr 4/65 Śluza kobiet strona czysta Pom. nr 4/67 Węzeł sanitarny Pom. nr 4/68 Śluza kobiet strona brudna Pom. nr 4/69 Aneks socjalny Pom. nr 4/74 Pokój referenta lecznictwa Pom. nr 4/75 Pokój referenta lecznictwa Pom. nr 4/76 Pokój referenta lecznictwa KONDYGNACJA PIWNIC: Pom. nr 0/ Magazyn czystej bielizny Pom. nr 0/2 Śluza umywalkowo fartuchowa-łóżkowa Pom. nr 0/3 Strona czysta myjni łóżek Pom. nr 0/4 Pomieszczenie porządkowe Pom. nr 0/5 Magazyn podręczny Pom. nr 0/6 Węzeł sanitarny Pom. nr 0/7 Śluza strona czysta Pom. nr 0/8 Magazyn środków dezynfekcyjnych Pom. nr 0/20 - Komora dezynfekcyjna materacy Pom. nr 0/2 Dezynfekcja łóżek Pom. nr 0/22 Mycie i suszenie łóżek Pom. nr 0/26- Strona brudna myjni łóżek Pom. nr 0/27 Magazyn podręczny Pom. nr 0/28 Pomieszczenie porządkowe Pom. nr 0/29 Śluza strona brudna Pom. nr 0/30 Magazyn brudnej bielizny Pom. nr 0/3 Śluza fartuchowa- umywalkowa Pom. nr 0/33 Pokój personelu...60 Strona 5 z 7

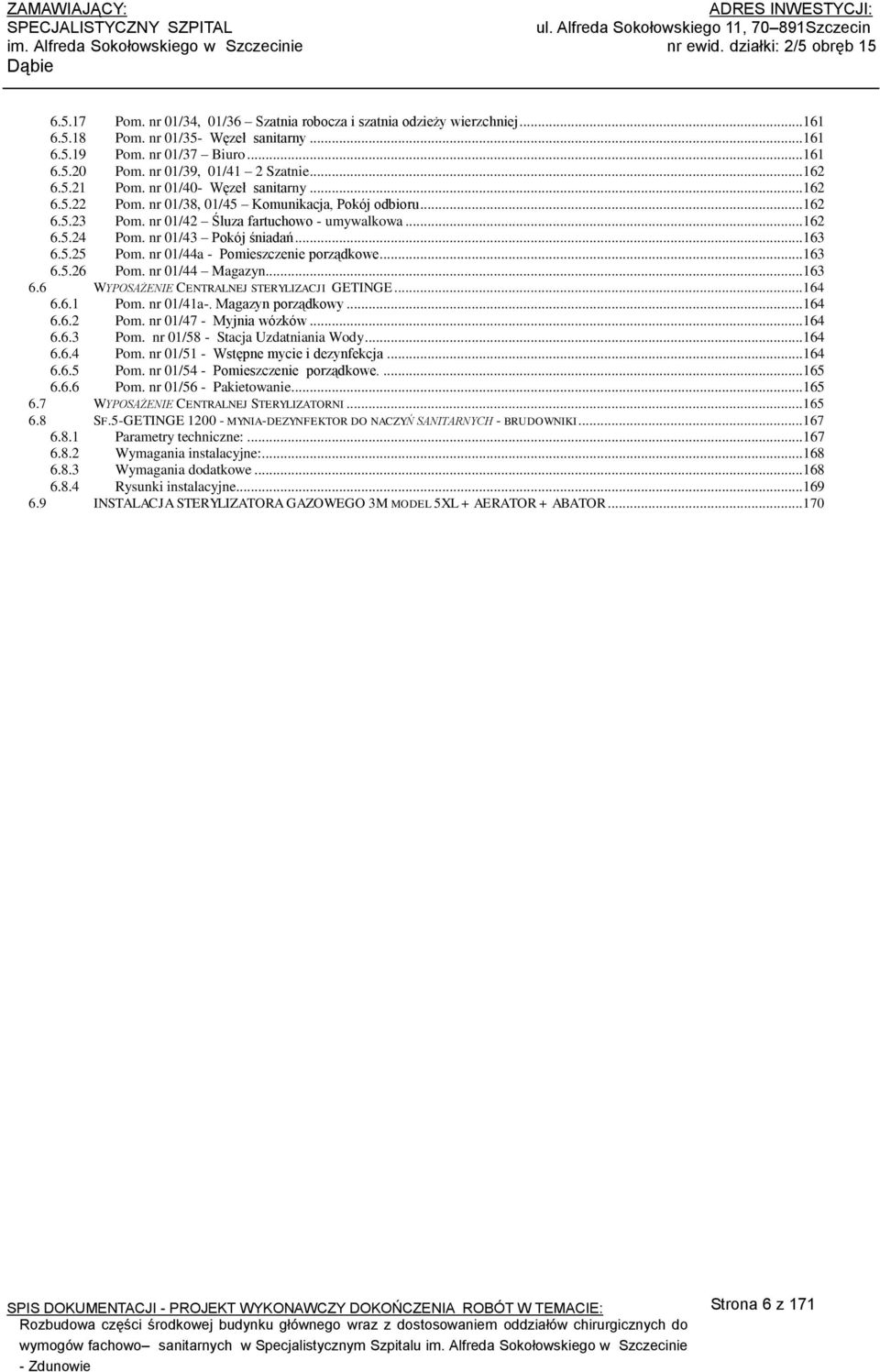

6 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb Pom. nr 0/34, 0/36 Szatnia robocza i szatnia odzieży wierzchniej Pom. nr 0/35- Węzeł sanitarny Pom. nr 0/37 Biuro Pom. nr 0/39, 0/4 2 Szatnie Pom. nr 0/40- Węzeł sanitarny Pom. nr 0/38, 0/45 Komunikacja, Pokój odbioru Pom. nr 0/42 Śluza fartuchowo - umywalkowa Pom. nr 0/43 Pokój śniadań Pom. nr 0/44a - Pomieszczenie porządkowe Pom. nr 0/44 Magazyn WYPOSAŻENIE CENTRALNEJ STERYLIZACJI GETINGE Pom. nr 0/4a-. Magazyn porządkowy Pom. nr 0/47 - Myjnia wózków Pom. nr 0/58 - Stacja Uzdatniania Wody Pom. nr 0/5 - Wstępne mycie i dezynfekcja Pom. nr 0/54 - Pomieszczenie porządkowe Pom. nr 0/56 - Pakietowanie WYPOSAŻENIE CENTRALNEJ STERYLIZATORNI SF.5-GETINGE MYNIA-DEZYNFEKTOR DO NACZYŃ SANITARNYCH - BRUDOWNIKI Parametry techniczne: Wymagania instalacyjne: Wymagania dodatkowe Rysunki instalacyjne INSTALACJA STERYLIZATORA GAZOWEGO 3M MODEL 5XL + AERATOR + ABATOR...70 Strona 6 z 7

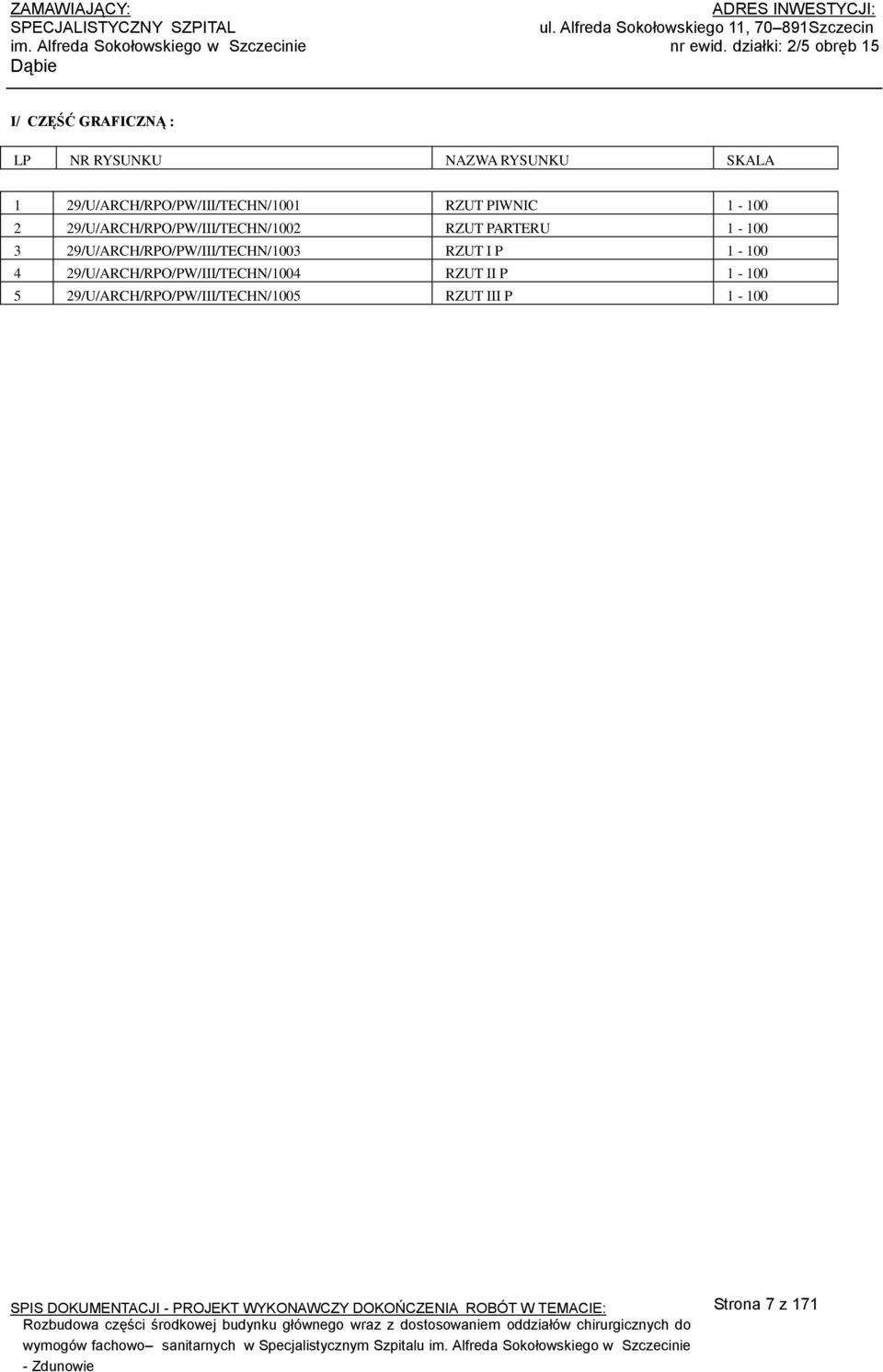

7 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 I/ CZĘŚĆ GRAFICZNĄ : LP NR RYSUNKU NAZWA RYSUNKU SKALA 29/U/ARCH/RPO/PW/III/TECHN/00 RZUT PIWNIC /U/ARCH/RPO/PW/III/TECHN/002 RZUT PARTERU /U/ARCH/RPO/PW/III/TECHN/003 RZUT I P /U/ARCH/RPO/PW/III/TECHN/004 RZUT II P /U/ARCH/RPO/PW/III/TECHN/005 RZUT III P - 00 Strona 7 z 7

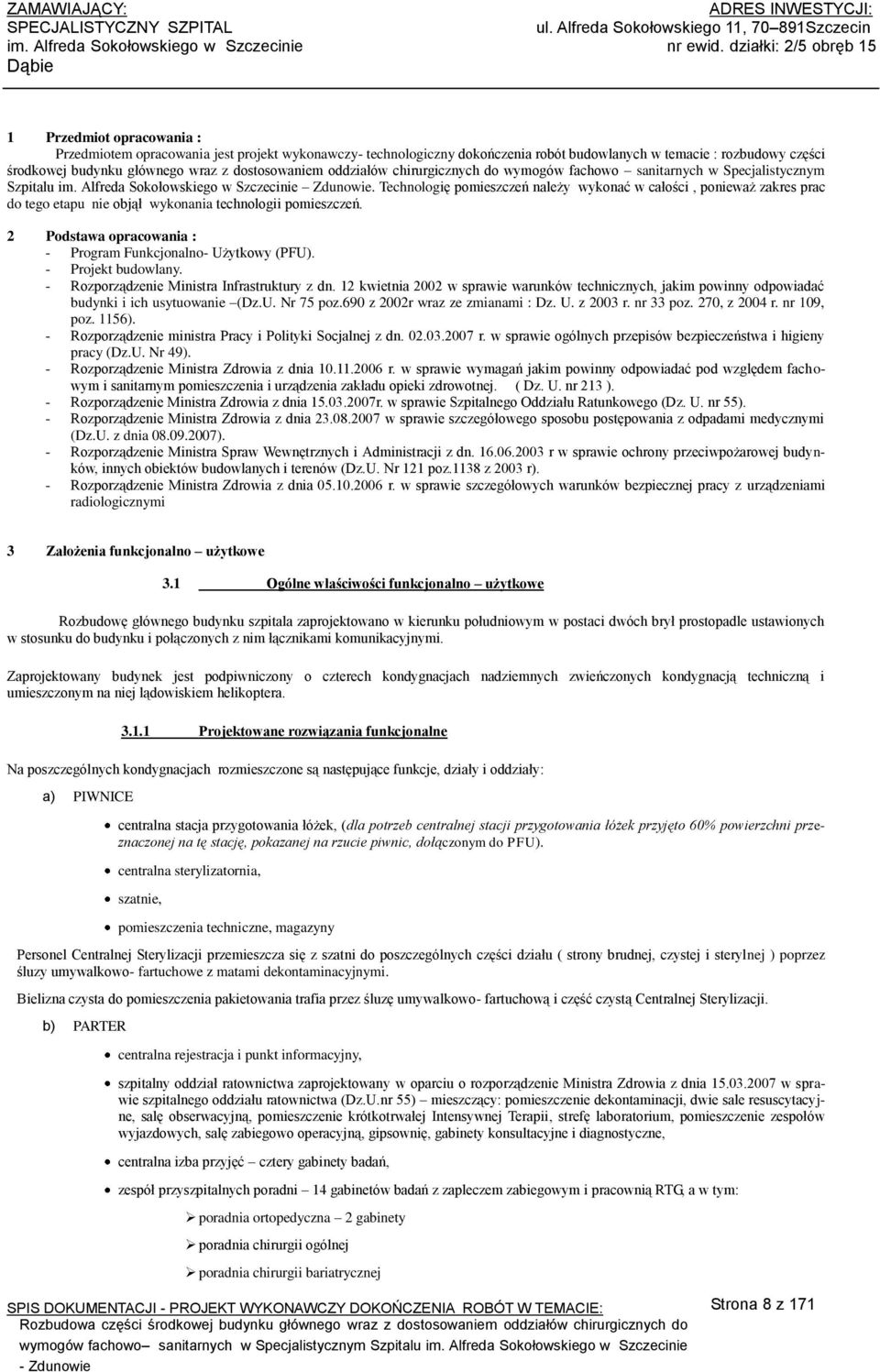

8 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 Przedmiot opracowania : Przedmiotem opracowania jest projekt wykonawczy- technologiczny dokończenia robót budowlanych w temacie : rozbudowy części środkowej budynku głównego wraz z dostosowaniem oddziałów chirurgicznych do wymogów fachowo sanitarnych w Specjalistycznym Szpitalu im. Alfreda Sokołowskiego w Szczecinie Zdunowie. Technologię pomieszczeń należy wykonać w całości, ponieważ zakres prac do tego etapu nie objął wykonania technologii pomieszczeń. 2 Podstawa opracowania : - Program Funkcjonalno- Użytkowy (PFU). - Projekt budowlany. - Rozporządzenie Ministra Infrastruktury z dn. 2 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz.690 z 2002r wraz ze zmianami : Dz. U. z 2003 r. nr 33 poz. 270, z 2004 r. nr 09, poz. 56). - Rozporządzenie ministra Pracy i Polityki Socjalnej z dn r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 49). - Rozporządzenie Ministra Zdrowia z dnia r. w sprawie wymagań jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej. ( Dz. U. nr 23 ). - Rozporządzenie Ministra Zdrowia z dnia r. w sprawie Szpitalnego Oddziału Ratunkowego (Dz. U. nr 55). - Rozporządzenie Ministra Zdrowia z dnia w sprawie szczegółowego sposobu postępowania z odpadami medycznymi (Dz.U. z dnia ). - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 2 poz.38 z 2003 r). - Rozporządzenie Ministra Zdrowia z dnia r. w sprawie szczegółowych warunków bezpiecznej pracy z urządzeniami radiologicznymi 3 Założenia funkcjonalno użytkowe 3. Ogólne właściwości funkcjonalno użytkowe Rozbudowę głównego budynku szpitala zaprojektowano w kierunku południowym w postaci dwóch brył prostopadle ustawionych w stosunku do budynku i połączonych z nim łącznikami komunikacyjnymi. Zaprojektowany budynek jest podpiwniczony o czterech kondygnacjach nadziemnych zwieńczonych kondygnacją techniczną i umieszczonym na niej lądowiskiem helikoptera. 3.. Projektowane rozwiązania funkcjonalne Na poszczególnych kondygnacjach rozmieszczone są następujące funkcje, działy i oddziały: a) PIWNICE centralna stacja przygotowania łóżek, (dla potrzeb centralnej stacji przygotowania łóżek przyjęto 60% powierzchni przeznaczonej na tę stację, pokazanej na rzucie piwnic, dołączonym do PFU). centralna sterylizatornia, szatnie, pomieszczenia techniczne, magazyny Personel Centralnej Sterylizacji przemieszcza się z szatni do poszczególnych części działu ( strony brudnej, czystej i sterylnej ) poprzez śluzy umywalkowo- fartuchowe z matami dekontaminacyjnymi. Bielizna czysta do pomieszczenia pakietowania trafia przez śluzę umywalkowo- fartuchową i część czystą Centralnej Sterylizacji. b) PARTER centralna rejestracja i punkt informacyjny, szpitalny oddział ratownictwa zaprojektowany w oparciu o rozporządzenie Ministra Zdrowia z dnia w sprawie szpitalnego oddziału ratownictwa (Dz.U.nr 55) mieszczący: pomieszczenie dekontaminacji, dwie sale resuscytacyjne, salę obserwacyjną, pomieszczenie krótkotrwałej Intensywnej Terapii, strefę laboratorium, pomieszczenie zespołów wyjazdowych, salę zabiegowo operacyjną, gipsownię, gabinety konsultacyjne i diagnostyczne, centralna izba przyjęć cztery gabinety badań, zespół przyszpitalnych poradni 4 gabinetów badań z zapleczem zabiegowym i pracownią RTG, a w tym: poradnia ortopedyczna 2 gabinety poradnia chirurgii ogólnej poradnia chirurgii bariatrycznej Strona 8 z 7

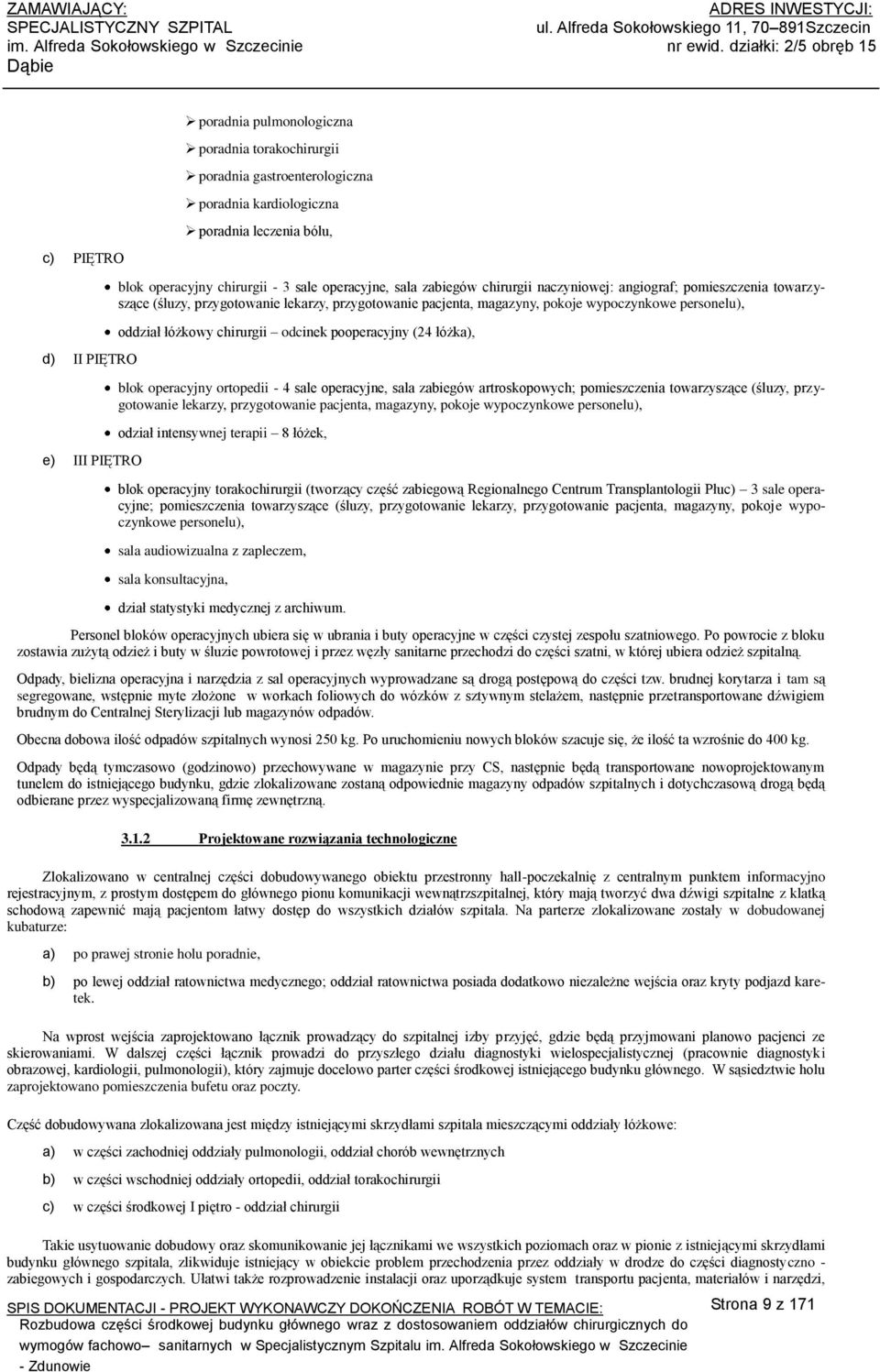

9 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 c) PIĘTRO d) II PIĘTRO e) III PIĘTRO poradnia pulmonologiczna poradnia torakochirurgii poradnia gastroenterologiczna poradnia kardiologiczna poradnia leczenia bólu, blok operacyjny chirurgii - 3 sale operacyjne, sala zabiegów chirurgii naczyniowej: angiograf; pomieszczenia towarzyszące (śluzy, przygotowanie lekarzy, przygotowanie pacjenta, magazyny, pokoje wypoczynkowe personelu), oddział łóżkowy chirurgii odcinek pooperacyjny (24 łóżka), blok operacyjny ortopedii - 4 sale operacyjne, sala zabiegów artroskopowych; pomieszczenia towarzyszące (śluzy, przygotowanie lekarzy, przygotowanie pacjenta, magazyny, pokoje wypoczynkowe personelu), odział intensywnej terapii 8 łóżek, blok operacyjny torakochirurgii (tworzący część zabiegową Regionalnego Centrum Transplantologii Płuc) 3 sale operacyjne; pomieszczenia towarzyszące (śluzy, przygotowanie lekarzy, przygotowanie pacjenta, magazyny, pokoje wypoczynkowe personelu), sala audiowizualna z zapleczem, sala konsultacyjna, dział statystyki medycznej z archiwum. Personel bloków operacyjnych ubiera się w ubrania i buty operacyjne w części czystej zespołu szatniowego. Po powrocie z bloku zostawia zużytą odzież i buty w śluzie powrotowej i przez węzły sanitarne przechodzi do części szatni, w której ubiera odzież szpitalną. Odpady, bielizna operacyjna i narzędzia z sal operacyjnych wyprowadzane są drogą postępową do części tzw. brudnej korytarza i tam są segregowane, wstępnie myte złożone w workach foliowych do wózków z sztywnym stelażem, następnie przetransportowane dźwigiem brudnym do Centralnej Sterylizacji lub magazynów odpadów. Obecna dobowa ilość odpadów szpitalnych wynosi 250 kg. Po uruchomieniu nowych bloków szacuje się, że ilość ta wzrośnie do 400 kg. Odpady będą tymczasowo (godzinowo) przechowywane w magazynie przy CS, następnie będą transportowane nowoprojektowanym tunelem do istniejącego budynku, gdzie zlokalizowane zostaną odpowiednie magazyny odpadów szpitalnych i dotychczasową drogą będą odbierane przez wyspecjalizowaną firmę zewnętrzną Projektowane rozwiązania technologiczne Zlokalizowano w centralnej części dobudowywanego obiektu przestronny hall-poczekalnię z centralnym punktem informacyjno rejestracyjnym, z prostym dostępem do głównego pionu komunikacji wewnątrzszpitalnej, który mają tworzyć dwa dźwigi szpitalne z klatką schodową zapewnić mają pacjentom łatwy dostęp do wszystkich działów szpitala. Na parterze zlokalizowane zostały w dobudowanej kubaturze: a) po prawej stronie holu poradnie, b) po lewej oddział ratownictwa medycznego; oddział ratownictwa posiada dodatkowo niezależne wejścia oraz kryty podjazd karetek. Na wprost wejścia zaprojektowano łącznik prowadzący do szpitalnej izby przyjęć, gdzie będą przyjmowani planowo pacjenci ze skierowaniami. W dalszej części łącznik prowadzi do przyszłego działu diagnostyki wielospecjalistycznej (pracownie diagnostyki obrazowej, kardiologii, pulmonologii), który zajmuje docelowo parter części środkowej istniejącego budynku głównego. W sąsiedztwie holu zaprojektowano pomieszczenia bufetu oraz poczty. Część dobudowywana zlokalizowana jest między istniejącymi skrzydłami szpitala mieszczącymi oddziały łóżkowe: a) w części zachodniej oddziały pulmonologii, oddział chorób wewnętrznych b) w części wschodniej oddziały ortopedii, oddział torakochirurgii c) w części środkowej I piętro - oddział chirurgii Takie usytuowanie dobudowy oraz skomunikowanie jej łącznikami we wszystkich poziomach oraz w pionie z istniejącymi skrzydłami budynku głównego szpitala, zlikwiduje istniejący w obiekcie problem przechodzenia przez oddziały w drodze do części diagnostyczno - zabiegowych i gospodarczych. Ułatwi także rozprowadzenie instalacji oraz uporządkuje system transportu pacjenta, materiałów i narzędzi, Strona 9 z 7

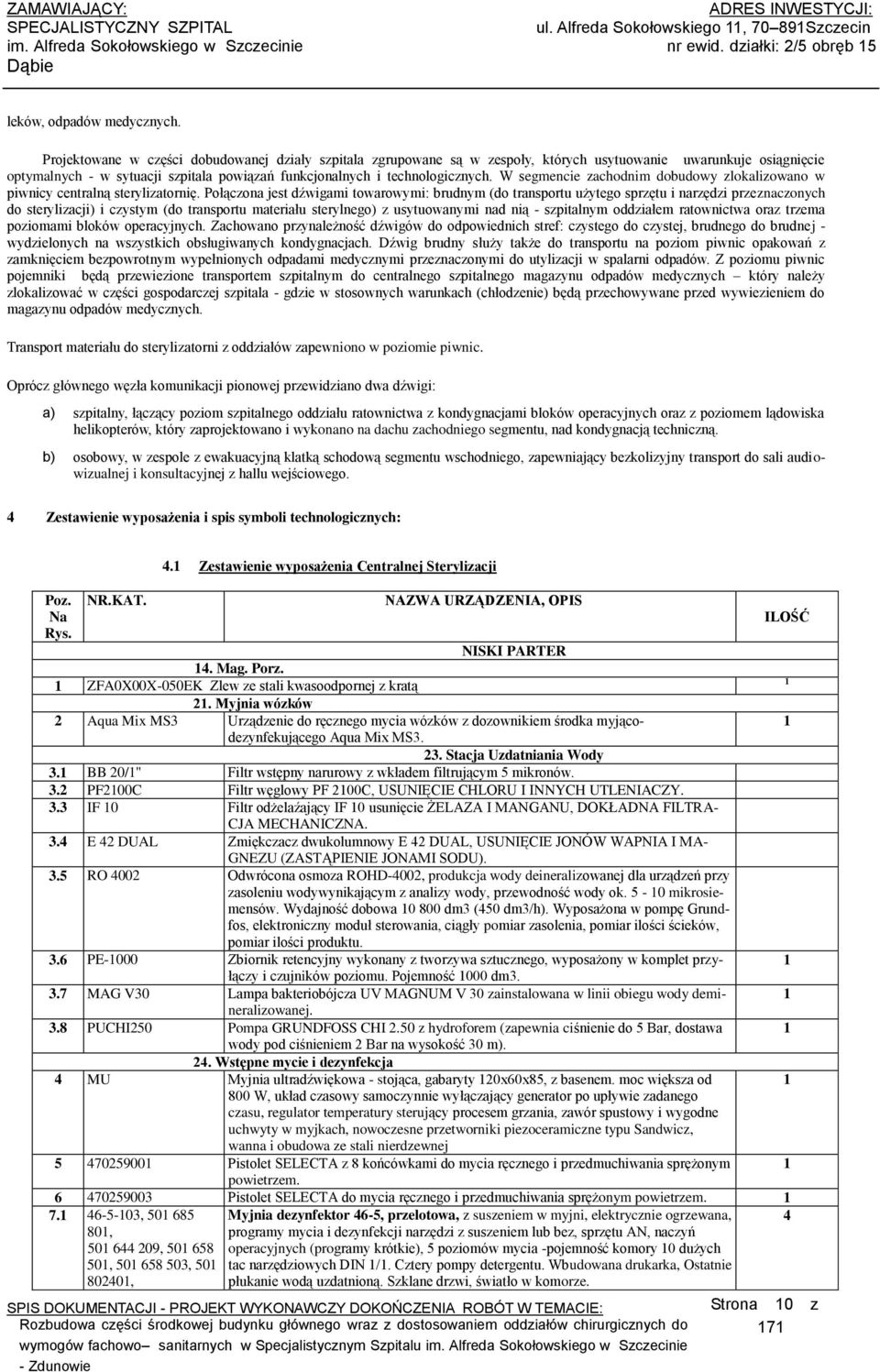

10 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 leków, odpadów medycznych. Projektowane w części dobudowanej działy szpitala zgrupowane są w zespoły, których usytuowanie uwarunkuje osiągnięcie optymalnych - w sytuacji szpitala powiązań funkcjonalnych i technologicznych. W segmencie zachodnim dobudowy zlokalizowano w piwnicy centralną sterylizatornię. Połączona jest dźwigami towarowymi: brudnym (do transportu użytego sprzętu i narzędzi przeznaczonych do sterylizacji) i czystym (do transportu materiału sterylnego) z usytuowanymi nad nią - szpitalnym oddziałem ratownictwa oraz trzema poziomami bloków operacyjnych. Zachowano przynależność dźwigów do odpowiednich stref: czystego do czystej, brudnego do brudnej - wydzielonych na wszystkich obsługiwanych kondygnacjach. Dźwig brudny służy także do transportu na poziom piwnic opakowań z zamknięciem bezpowrotnym wypełnionych odpadami medycznymi przeznaczonymi do utylizacji w spalarni odpadów. Z poziomu piwnic pojemniki będą przewiezione transportem szpitalnym do centralnego szpitalnego magazynu odpadów medycznych który należy zlokalizować w części gospodarczej szpitala - gdzie w stosownych warunkach (chłodzenie) będą przechowywane przed wywiezieniem do magazynu odpadów medycznych. Transport materiału do sterylizatorni z oddziałów zapewniono w poziomie piwnic. Oprócz głównego węzła komunikacji pionowej przewidziano dwa dźwigi: a) szpitalny, łączący poziom szpitalnego oddziału ratownictwa z kondygnacjami bloków operacyjnych oraz z poziomem lądowiska helikopterów, który zaprojektowano i wykonano na dachu zachodniego segmentu, nad kondygnacją techniczną. b) osobowy, w zespole z ewakuacyjną klatką schodową segmentu wschodniego, zapewniający bezkolizyjny transport do sali audiowizualnej i konsultacyjnej z hallu wejściowego. 4 Zestawienie i spis symboli technologicznych: Poz. Na Rys. 4. Zestawienie Centralnej Sterylizacji NR.KAT. NAZWA URZĄDZENIA, OPIS I ILOŚĆ NISKI PARTER 4. Mag. Porz. ZFA0X00X-050EK Zlew ze stali kwasoodpornej z kratą 2. Myjnia wózków 2 Aqua Mix MS3 Urządzenie do ręcznego mycia wózków z dozownikiem środka myjącodezynfekującego Aqua Mix MS Stacja Uzdatniania Wody 3. BB 20/" Filtr wstępny narurowy z wkładem filtrującym 5 mikronów. 3.2 PF200C Filtr węglowy PF 200C, USUNIĘCIE CHLORU I INNYCH UTLENIACZY. 3.3 IF 0 Filtr odżelaźający IF 0 usunięcie ŻELAZA I MANGANU, DOKŁADNA FILTRA- CJA MECHANICZNA. 3.4 E 42 DUAL Zmiękczacz dwukolumnowy E 42 DUAL, USUNIĘCIE JONÓW WAPNIA I MA- GNEZU (ZASTĄPIENIE JONAMI SODU). 3.5 RO 4002 Odwrócona osmoza ROHD-4002, produkcja wody deineralizowanej dla urządzeń przy zasoleniu wodywynikającym z analizy wody, przewodność wody ok. 5-0 mikrosiemensów. Wydajność dobowa dm3 (450 dm3/h). Wyposażona w pompę Grundfos, elektroniczny moduł sterowania, ciągły pomiar zasolenia, pomiar ilości ścieków, pomiar ilości produktu. 3.6 PE-000 Zbiornik retencyjny wykonany z tworzywa sztucznego, wyposażony w komplet przyłączy i czujników poziomu. Pojemność 000 dm MAG V30 Lampa bakteriobójcza UV MAGNUM V 30 zainstalowana w linii obiegu wody demineralizowanej. 3.8 PUCHI250 Pompa GRUNDFOSS CHI 2.50 z hydroforem (zapewnia ciśnienie do 5 Bar, dostawa wody pod ciśnieniem 2 Bar na wysokość 30 m). 24. Wstępne mycie i dezynfekcja 4 MU Myjnia ultradźwiękowa - stojąca, gabaryty 20x60x85, z basenem. moc większa od 800 W, układ czasowy samoczynnie wyłączający generator po upływie zadanego czasu, regulator temperatury sterujący procesem grzania, zawór spustowy i wygodne uchwyty w myjkach, nowoczesne przetworniki piezoceramiczne typu Sandwicz, wanna i obudowa ze stali nierdzewnej Pistolet SELECTA z 8 końcówkami do mycia ręcznego i przedmuchiwania sprężonym powietrzem Pistolet SELECTA do mycia ręcznego i przedmuchiwania sprężonym powietrzem , , , , , , Myjnia dezynfektor 46-5, przelotowa, z suszeniem w myjni, elektrycznie ogrzewana, programy mycia i dezynfekcji narzędzi z suszeniem lub bez, sprzętu AN, naczyń operacyjnych (programy krótkie), 5 poziomów mycia -pojemność komory 0 dużych tac narzędziowych DIN /. Cztery pompy detergentu. Wbudowana drukarka, Ostatnie płukanie wodą uzdatnioną. Szklane drzwi, światło w komorze. 4 Strona 0 z 7

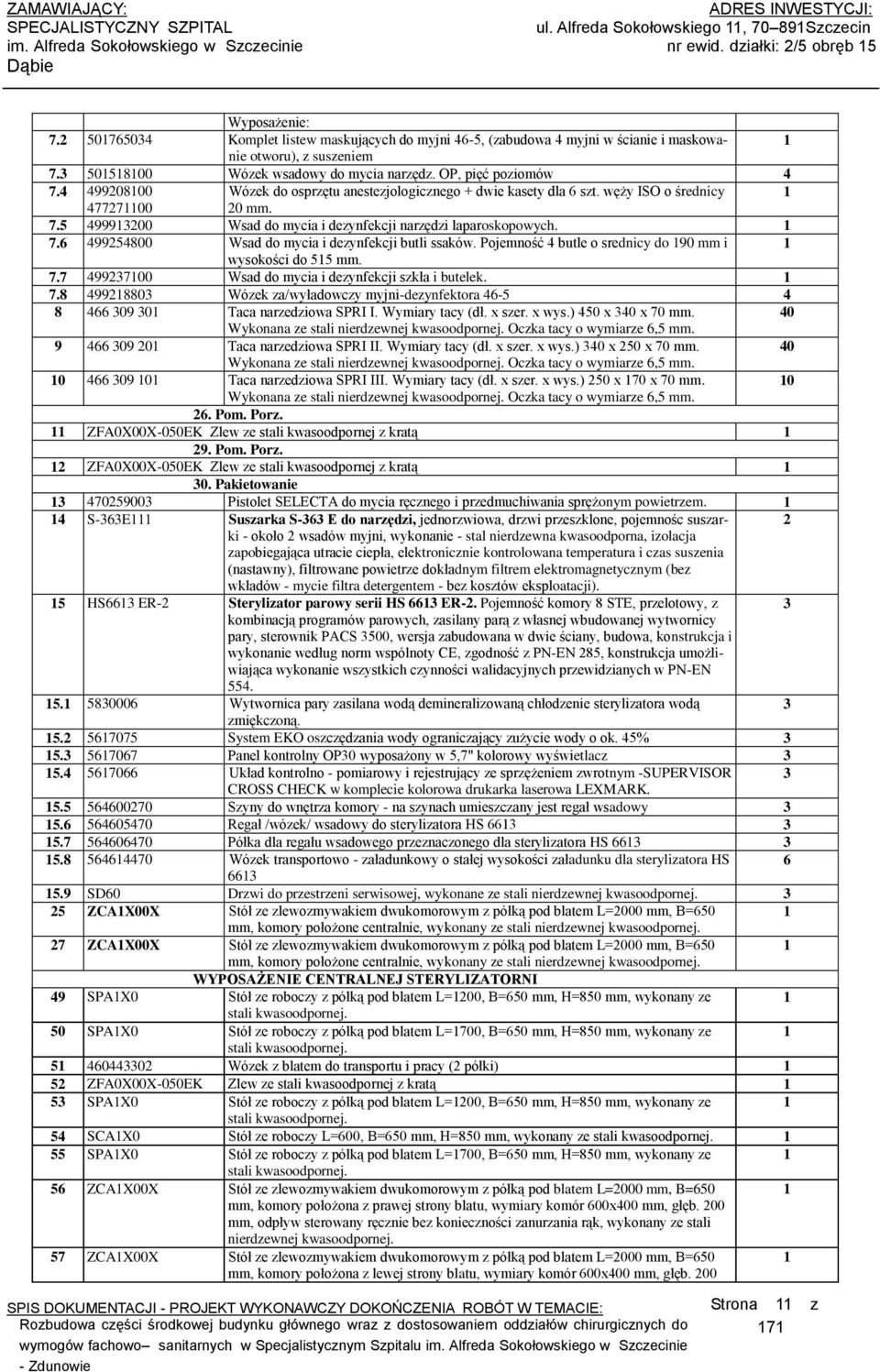

11 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 Wyposażenie: Komplet listew maskujących do myjni 46-5, (zabudowa 4 myjni w ścianie i maskowanie otworu), z suszeniem Wózek wsadowy do mycia narzędz. OP, pięć poziomów Wózek do osprzętu anestezjologicznego + dwie kasety dla 6 szt. węży ISO o średnicy mm Wsad do mycia i dezynfekcji narzędzi laparoskopowych Wsad do mycia i dezynfekcji butli ssaków. Pojemność 4 butle o srednicy do 90 mm i wysokości do 55 mm Wsad do mycia i dezynfekcji szkła i butelek Wózek za/wyładowczy myjni-dezynfektora Taca narzedziowa SPRI I. Wymiary tacy (dł. x szer. x wys.) 450 x 340 x 70 mm. 40 Wykonana ze stali nierdzewnej kwasoodpornej. Oczka tacy o wymiarze 6,5 mm Taca narzedziowa SPRI II. Wymiary tacy (dł. x szer. x wys.) 340 x 250 x 70 mm. 40 Wykonana ze stali nierdzewnej kwasoodpornej. Oczka tacy o wymiarze 6,5 mm Taca narzedziowa SPRI III. Wymiary tacy (dł. x szer. x wys.) 250 x 70 x 70 mm. 0 Wykonana ze stali nierdzewnej kwasoodpornej. Oczka tacy o wymiarze 6,5 mm. 26. Pom. Porz. ZFA0X00X-050EK Zlew ze stali kwasoodpornej z kratą 29. Pom. Porz. 2 ZFA0X00X-050EK Zlew ze stali kwasoodpornej z kratą 30. Pakietowanie Pistolet SELECTA do mycia ręcznego i przedmuchiwania sprężonym powietrzem. 4 S-363E Suszarka S-363 E do narzędzi, jednorzwiowa, drzwi przeszklone, pojemnośc suszarki 2 - około 2 wsadów myjni, wykonanie - stal nierdzewna kwasoodporna, izolacja zapobiegająca utracie ciepła, elektronicznie kontrolowana temperatura i czas suszenia (nastawny), filtrowane powietrze dokładnym filtrem elektromagnetycznym (bez wkładów - mycie filtra detergentem - bez kosztów eksploatacji). 5 HS663 ER-2 Sterylizator parowy serii HS 663 ER-2. Pojemność komory 8 STE, przelotowy, z 3 kombinacją programów parowych, zasilany parą z własnej wbudowanej wytwornicy pary, sterownik PACS 3500, wersja zabudowana w dwie ściany, budowa, konstrukcja i wykonanie według norm wspólnoty CE, zgodność z PN-EN 285, konstrukcja umożliwiająca wykonanie wszystkich czynności walidacyjnych przewidzianych w PN-EN Wytwornica pary zasilana wodą demineralizowaną chłodzenie sterylizatora wodą 3 zmiękczoną System EKO oszczędzania wody ograniczający zużycie wody o ok. 45% Panel kontrolny OP30 wyposażony w 5,7" kolorowy wyświetlacz Układ kontrolno - pomiarowy i rejestrujący ze sprzężeniem zwrotnym -SUPERVISOR 3 CROSS CHECK w komplecie kolorowa drukarka laserowa LEXMARK Szyny do wnętrza komory - na szynach umieszczany jest regał wsadowy Regał /wózek/ wsadowy do sterylizatora HS Półka dla regału wsadowego przeznaczonego dla sterylizatora HS Wózek transportowo - załadunkowy o stałej wysokości załadunku dla sterylizatora HS SD60 Drzwi do przestrzeni serwisowej, wykonane ze stali nierdzewnej kwasoodpornej ZCAX00X Stół ze zlewozmywakiem dwukomorowym z półką pod blatem L=2000 mm, B=650 mm, komory położone centralnie, wykonany ze stali nierdzewnej kwasoodpornej. 27 ZCAX00X Stół ze zlewozmywakiem dwukomorowym z półką pod blatem L=2000 mm, B=650 mm, komory położone centralnie, wykonany ze stali nierdzewnej kwasoodpornej. WYPOSAŻENIE CENTRALNEJ STERYLIZATORNI 49 SPAX0 Stół ze roboczy z półką pod blatem L=200, B=650 mm, H=850 mm, wykonany ze stali kwasoodpornej. 50 SPAX0 Stół ze roboczy z półką pod blatem L=700, B=650 mm, H=850 mm, wykonany ze stali kwasoodpornej Wózek z blatem do transportu i pracy (2 półki) 52 ZFA0X00X-050EK Zlew ze stali kwasoodpornej z kratą 53 SPAX0 Stół ze roboczy z półką pod blatem L=200, B=650 mm, H=850 mm, wykonany ze stali kwasoodpornej. 54 SCAX0 Stół ze roboczy L=600, B=650 mm, H=850 mm, wykonany ze stali kwasoodpornej. 55 SPAX0 Stół ze roboczy z półką pod blatem L=700, B=650 mm, H=850 mm, wykonany ze stali kwasoodpornej. 56 ZCAX00X Stół ze zlewozmywakiem dwukomorowym z półką pod blatem L=2000 mm, B=650 mm, komory położona z prawej strony blatu, wymiary komór 600x400 mm, głęb. 200 mm, odpływ sterowany ręcznie bez konieczności zanurzania rąk, wykonany ze stali nierdzewnej kwasoodpornej. 57 ZCAX00X Stół ze zlewozmywakiem dwukomorowym z półką pod blatem L=2000 mm, B=650 mm, komory położona z lewej strony blatu, wymiary komór 600x400 mm, głęb. 200 Strona z 7

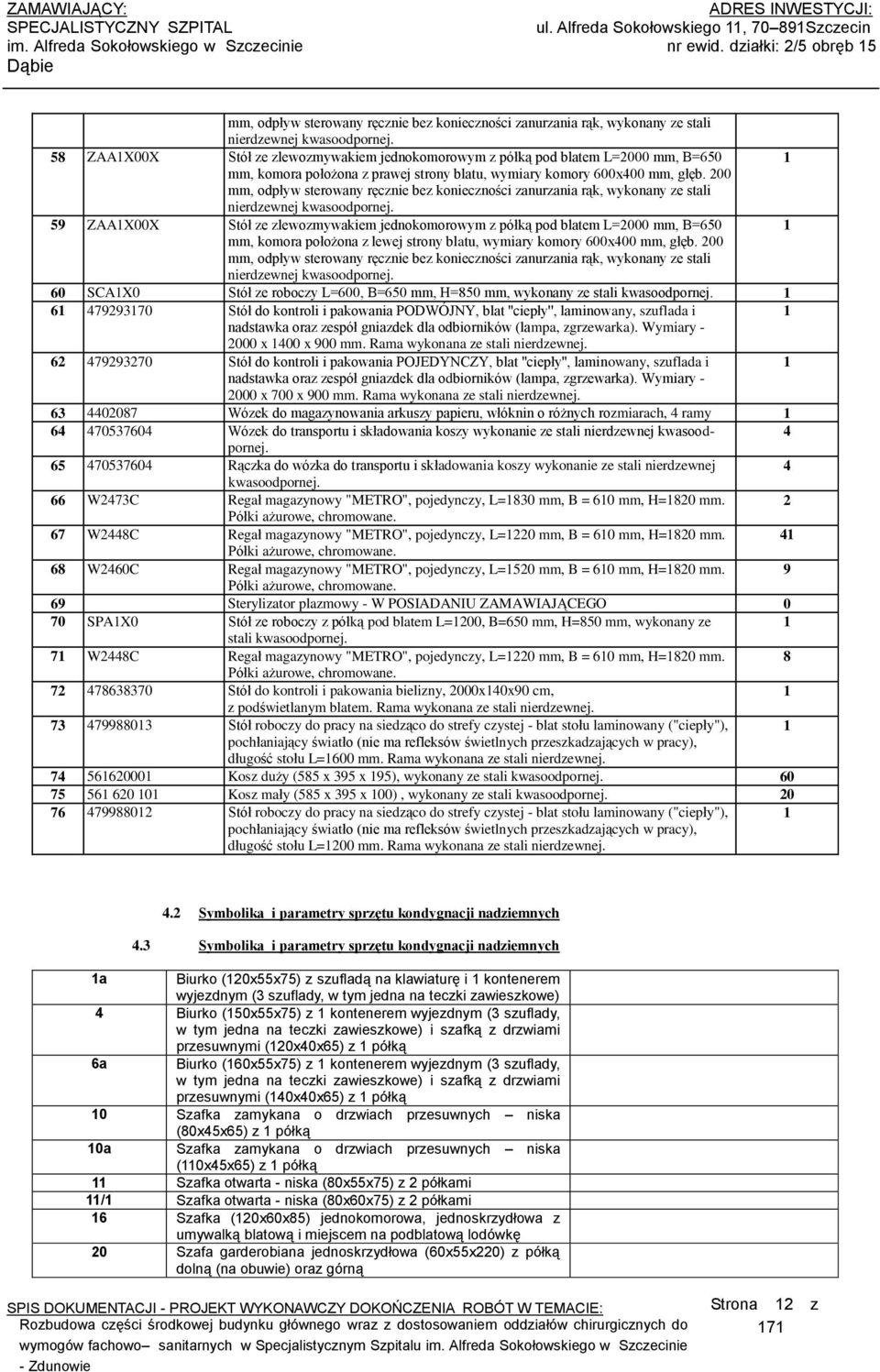

12 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 mm, odpływ sterowany ręcznie bez konieczności zanurzania rąk, wykonany ze stali nierdzewnej kwasoodpornej. 58 ZAAX00X Stół ze zlewozmywakiem jednokomorowym z półką pod blatem L=2000 mm, B=650 mm, komora położona z prawej strony blatu, wymiary komory 600x400 mm, głęb. 200 mm, odpływ sterowany ręcznie bez konieczności zanurzania rąk, wykonany ze stali nierdzewnej kwasoodpornej. 59 ZAAX00X Stół ze zlewozmywakiem jednokomorowym z półką pod blatem L=2000 mm, B=650 mm, komora położona z lewej strony blatu, wymiary komory 600x400 mm, głęb. 200 mm, odpływ sterowany ręcznie bez konieczności zanurzania rąk, wykonany ze stali nierdzewnej kwasoodpornej. 60 SCAX0 Stół ze roboczy L=600, B=650 mm, H=850 mm, wykonany ze stali kwasoodpornej Stół do kontroli i pakowania PODWÓJNY, blat ''ciepły'', laminowany, szuflada i nadstawka oraz zespół gniazdek dla odbiorników (lampa, zgrzewarka). Wymiary x 400 x 900 mm. Rama wykonana ze stali nierdzewnej Stół do kontroli i pakowania POJEDYNCZY, blat ''ciepły'', laminowany, szuflada i nadstawka oraz zespół gniazdek dla odbiorników (lampa, zgrzewarka). Wymiary x 700 x 900 mm. Rama wykonana ze stali nierdzewnej Wózek do magazynowania arkuszy papieru, włóknin o różnych rozmiarach, 4 ramy Wózek do transportu i składowania koszy wykonanie ze stali nierdzewnej kwasoodpornej Rączka do wózka do transportu i składowania koszy wykonanie ze stali nierdzewnej 4 kwasoodpornej. 66 W2473C Regał magazynowy "METRO", pojedynczy, L=830 mm, B = 60 mm, H=820 mm. 2 Półki ażurowe, chromowane. 67 W2448C Regał magazynowy "METRO", pojedynczy, L=220 mm, B = 60 mm, H=820 mm. 4 Półki ażurowe, chromowane. 68 W2460C Regał magazynowy "METRO", pojedynczy, L=520 mm, B = 60 mm, H=820 mm. 9 Półki ażurowe, chromowane. 69 Sterylizator plazmowy - W POSIADANIU ZAMAWIAJĄCEGO 0 70 SPAX0 Stół ze roboczy z półką pod blatem L=200, B=650 mm, H=850 mm, wykonany ze stali kwasoodpornej. 7 W2448C Regał magazynowy "METRO", pojedynczy, L=220 mm, B = 60 mm, H=820 mm. 8 Półki ażurowe, chromowane Stół do kontroli i pakowania bielizny, 2000x40x90 cm, z podświetlanym blatem. Rama wykonana ze stali nierdzewnej Stół roboczy do pracy na siedząco do strefy czystej - blat stołu laminowany ("ciepły"), pochłaniający światło (nie ma refleksów świetlnych przeszkadzających w pracy), długość stołu L=600 mm. Rama wykonana ze stali nierdzewnej Kosz duży (585 x 395 x 95), wykonany ze stali kwasoodpornej Kosz mały (585 x 395 x 00), wykonany ze stali kwasoodpornej Stół roboczy do pracy na siedząco do strefy czystej - blat stołu laminowany ("ciepły"), pochłaniający światło (nie ma refleksów świetlnych przeszkadzających w pracy), długość stołu L=200 mm. Rama wykonana ze stali nierdzewnej. 4.2 Symbolika i parametry sprzętu kondygnacji nadziemnych 4.3 Symbolika i parametry sprzętu kondygnacji nadziemnych a Biurko (20x55x75) z szufladą na klawiaturę i kontenerem wyjezdnym (3 szuflady, w tym jedna na teczki zawieszkowe) 4 Biurko (50x55x75) z kontenerem wyjezdnym (3 szuflady, w tym jedna na teczki zawieszkowe) i szafką z drzwiami przesuwnymi (20x40x65) z półką 6a Biurko (60x55x75) z kontenerem wyjezdnym (3 szuflady, w tym jedna na teczki zawieszkowe) i szafką z drzwiami przesuwnymi (40x40x65) z półką 0 Szafka zamykana o drzwiach przesuwnych niska (80x45x65) z półką 0a Szafka zamykana o drzwiach przesuwnych niska (0x45x65) z półką Szafka otwarta - niska (80x55x75) z 2 półkami / Szafka otwarta - niska (80x60x75) z 2 półkami 6 Szafka (20x60x85) jednokomorowa, jednoskrzydłowa z umywalką blatową i miejscem na podblatową lodówkę 20 Szafa garderobiana jednoskrzydłowa (60x55x220) z półką dolną (na obuwie) oraz górną Strona 2 z 7

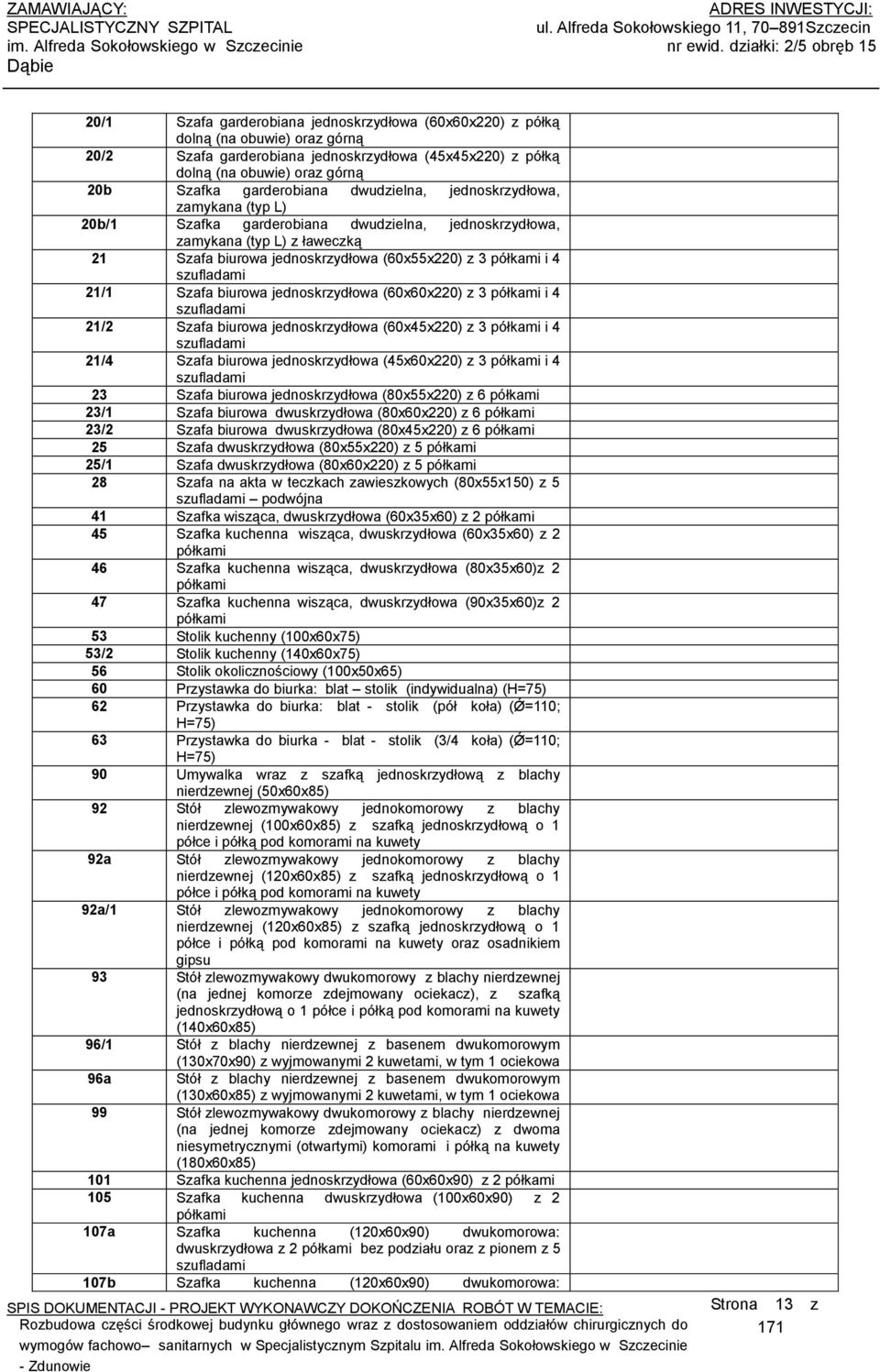

13 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 20/ Szafa garderobiana jednoskrzydłowa (60x60x220) z półką dolną (na obuwie) oraz górną 20/2 Szafa garderobiana jednoskrzydłowa (45x45x220) z półką dolną (na obuwie) oraz górną 20b Szafka garderobiana dwudzielna, jednoskrzydłowa, zamykana (typ L) 20b/ Szafka garderobiana dwudzielna, jednoskrzydłowa, zamykana (typ L) z ławeczką 2 Szafa biurowa jednoskrzydłowa (60x55x220) z 3 półkami i 4 szufladami 2/ Szafa biurowa jednoskrzydłowa (60x60x220) z 3 półkami i 4 szufladami 2/2 Szafa biurowa jednoskrzydłowa (60x45x220) z 3 półkami i 4 szufladami 2/4 Szafa biurowa jednoskrzydłowa (45x60x220) z 3 półkami i 4 szufladami 23 Szafa biurowa jednoskrzydłowa (80x55x220) z 6 półkami 23/ Szafa biurowa dwuskrzydłowa (80x60x220) z 6 półkami 23/2 Szafa biurowa dwuskrzydłowa (80x45x220) z 6 półkami 25 Szafa dwuskrzydłowa (80x55x220) z 5 półkami 25/ Szafa dwuskrzydłowa (80x60x220) z 5 półkami 28 Szafa na akta w teczkach zawieszkowych (80x55x50) z 5 szufladami podwójna 4 Szafka wisząca, dwuskrzydłowa (60x35x60) z 2 półkami 45 Szafka kuchenna wisząca, dwuskrzydłowa (60x35x60) z 2 półkami 46 Szafka kuchenna wisząca, dwuskrzydłowa (80x35x60)z 2 półkami 47 Szafka kuchenna wisząca, dwuskrzydłowa (90x35x60)z 2 półkami 53 Stolik kuchenny (00x60x75) 53/2 Stolik kuchenny (40x60x75) 56 Stolik okolicznościowy (00x50x65) 60 Przystawka do biurka: blat stolik (indywidualna) (H=75) 62 Przystawka do biurka: blat - stolik (pół koła) (Ǿ=0; H=75) 63 Przystawka do biurka - blat - stolik (3/4 koła) (Ǿ=0; H=75) 90 Umywalka wraz z szafką jednoskrzydłową z blachy nierdzewnej (50x60x85) 92 Stół zlewozmywakowy jednokomorowy z blachy nierdzewnej (00x60x85) z szafką jednoskrzydłową o półce i półką pod komorami na kuwety 92a Stół zlewozmywakowy jednokomorowy z blachy nierdzewnej (20x60x85) z szafką jednoskrzydłową o półce i półką pod komorami na kuwety 92a/ Stół zlewozmywakowy jednokomorowy z blachy nierdzewnej (20x60x85) z szafką jednoskrzydłową o półce i półką pod komorami na kuwety oraz osadnikiem gipsu 93 Stół zlewozmywakowy dwukomorowy z blachy nierdzewnej (na jednej komorze zdejmowany ociekacz), z szafką jednoskrzydłową o półce i półką pod komorami na kuwety (40x60x85) 96/ Stół z blachy nierdzewnej z basenem dwukomorowym (30x70x90) z wyjmowanymi 2 kuwetami, w tym ociekowa 96a Stół z blachy nierdzewnej z basenem dwukomorowym (30x60x85) z wyjmowanymi 2 kuwetami, w tym ociekowa 99 Stół zlewozmywakowy dwukomorowy z blachy nierdzewnej (na jednej komorze zdejmowany ociekacz) z dwoma niesymetrycznymi (otwartymi) komorami i półką na kuwety (80x60x85) 0 Szafka kuchenna jednoskrzydłowa (60x60x90) z 2 półkami 05 Szafka kuchenna dwuskrzydłowa (00x60x90) z 2 półkami 07a Szafka kuchenna (20x60x90) dwukomorowa: dwuskrzydłowa z 2 półkami bez podziału oraz z pionem z 5 szufladami 07b Szafka kuchenna (20x60x90) dwukomorowa: Strona 3 z 7

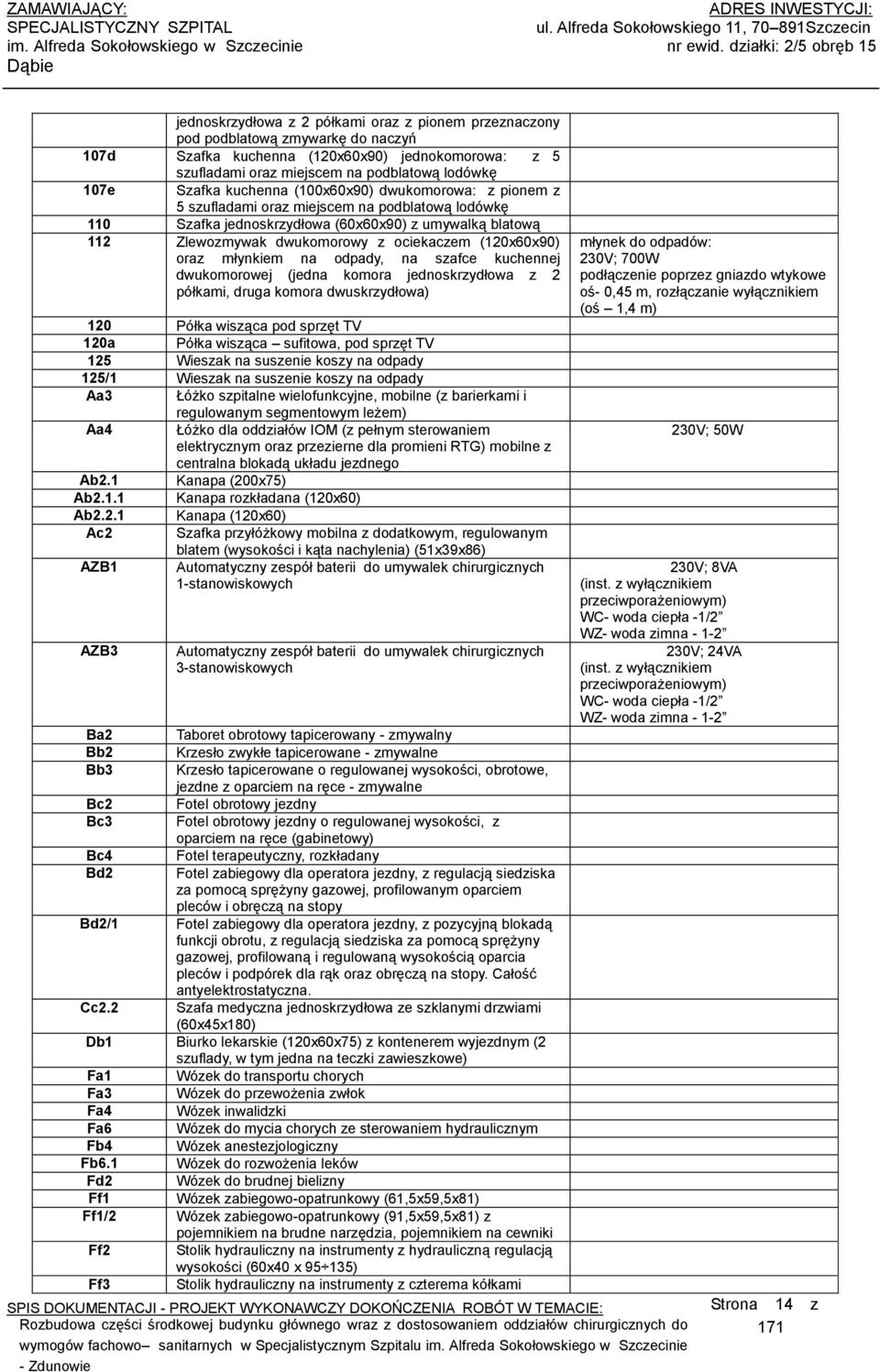

14 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 jednoskrzydłowa z 2 półkami oraz z pionem przeznaczony pod podblatową zmywarkę do naczyń 07d Szafka kuchenna (20x60x90) jednokomorowa: z 5 szufladami oraz miejscem na podblatową lodówkę 07e Szafka kuchenna (00x60x90) dwukomorowa: z pionem z 5 szufladami oraz miejscem na podblatową lodówkę 0 Szafka jednoskrzydłowa (60x60x90) z umywalką blatową 2 Zlewozmywak dwukomorowy z ociekaczem (20x60x90) oraz młynkiem na odpady, na szafce kuchennej dwukomorowej (jedna komora jednoskrzydłowa z 2 półkami, druga komora dwuskrzydłowa) 20 Półka wisząca pod sprzęt TV 20a Półka wisząca sufitowa, pod sprzęt TV 25 Wieszak na suszenie koszy na odpady 25/ Wieszak na suszenie koszy na odpady Aa3 Łóżko szpitalne wielofunkcyjne, mobilne (z barierkami i regulowanym segmentowym leżem) Aa4 Łóżko dla oddziałów IOM (z pełnym sterowaniem elektrycznym oraz przezierne dla promieni RTG) mobilne z centralna blokadą układu jezdnego Ab2. Kanapa (200x75) Ab2.. Kanapa rozkładana (20x60) Ab2.2. Kanapa (20x60) Ac2 Szafka przyłóżkowy mobilna z dodatkowym, regulowanym blatem (wysokości i kąta nachylenia) (5x39x86) AZB Automatyczny zespół baterii do umywalek chirurgicznych -stanowiskowych AZB3 Automatyczny zespół baterii do umywalek chirurgicznych 3-stanowiskowych Ba2 Taboret obrotowy tapicerowany - zmywalny Bb2 Krzesło zwykłe tapicerowane - zmywalne Bb3 Krzesło tapicerowane o regulowanej wysokości, obrotowe, jezdne z oparciem na ręce - zmywalne Bc2 Fotel obrotowy jezdny Bc3 Fotel obrotowy jezdny o regulowanej wysokości, z oparciem na ręce (gabinetowy) Bc4 Fotel terapeutyczny, rozkładany Bd2 Fotel zabiegowy dla operatora jezdny, z regulacją siedziska za pomocą sprężyny gazowej, profilowanym oparciem pleców i obręczą na stopy Bd2/ Fotel zabiegowy dla operatora jezdny, z pozycyjną blokadą funkcji obrotu, z regulacją siedziska za pomocą sprężyny gazowej, profilowaną i regulowaną wysokością oparcia pleców i podpórek dla rąk oraz obręczą na stopy. Całość antyelektrostatyczna. Cc2.2 Szafa medyczna jednoskrzydłowa ze szklanymi drzwiami (60x45x80) Db Biurko lekarskie (20x60x75) z kontenerem wyjezdnym (2 szuflady, w tym jedna na teczki zawieszkowe) Fa Wózek do transportu chorych Fa3 Wózek do przewożenia zwłok Fa4 Wózek inwalidzki Fa6 Wózek do mycia chorych ze sterowaniem hydraulicznym Fb4 Wózek anestezjologiczny Fb6. Wózek do rozwożenia leków Fd2 Wózek do brudnej bielizny Ff Wózek zabiegowo-opatrunkowy (6,5x59,5x8) Ff/2 Wózek zabiegowo-opatrunkowy (9,5x59,5x8) z pojemnikiem na brudne narzędzia, pojemnikiem na cewniki Ff2 Stolik hydrauliczny na instrumenty z hydrauliczną regulacją wysokości (60x40 x 95 35) Ff3 Stolik hydrauliczny na instrumenty z czterema kółkami młynek do odpadów: 230V; 700W podłączenie poprzez gniazdo wtykowe oś- 0,45 m, rozłączanie wyłącznikiem (oś,4 m) 230V; 50W 230V; 8VA (inst. z wyłącznikiem przeciwporażeniowym) WC- woda ciepła -/2 WZ- woda zimna V; 24VA (inst. z wyłącznikiem przeciwporażeniowym) WC- woda ciepła -/2 WZ- woda zimna - -2 Strona 4 z 7

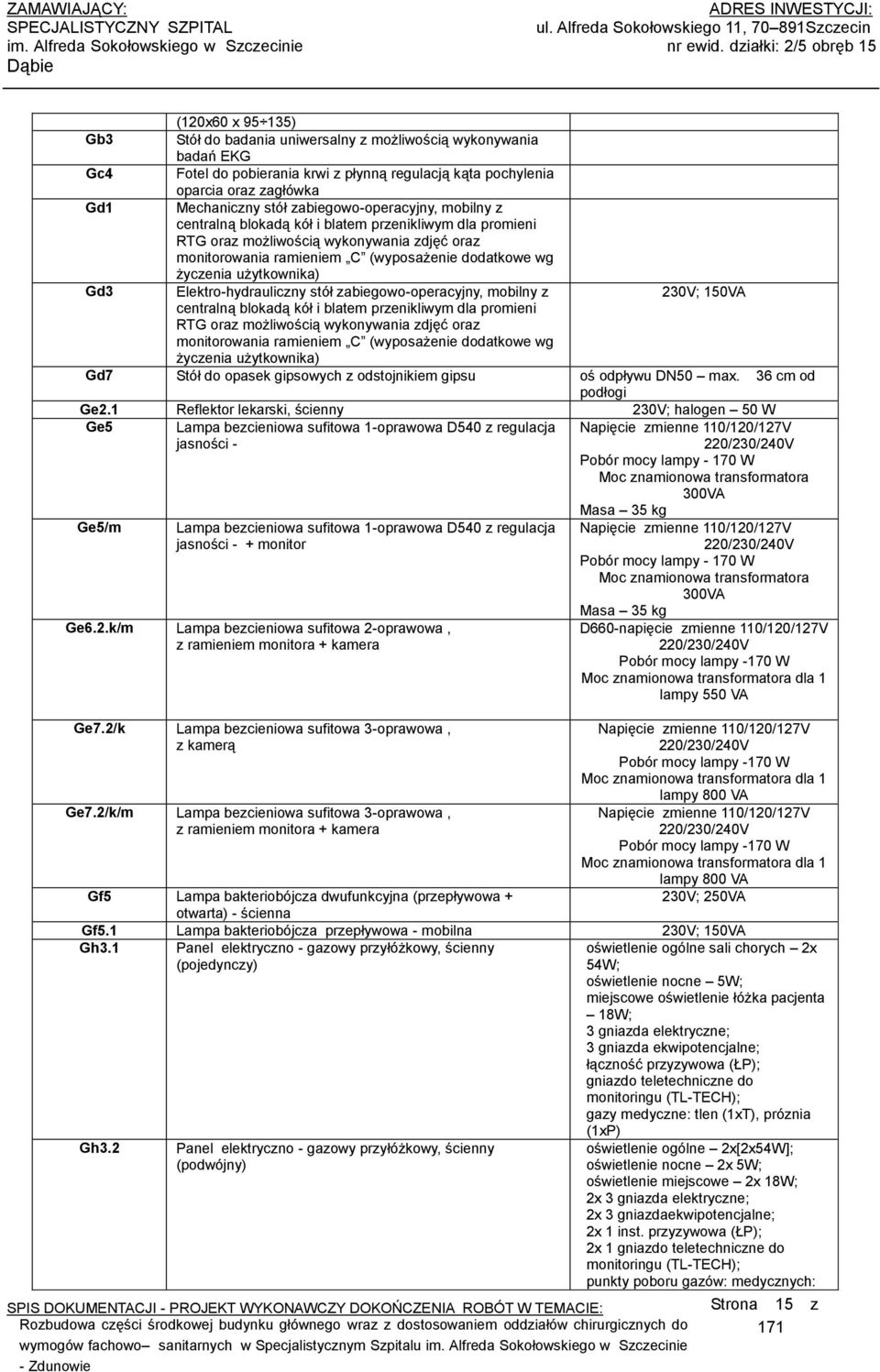

15 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 (20x60 x 95 35) Gb3 Stół do badania uniwersalny z możliwością wykonywania badań EKG Gc4 Fotel do pobierania krwi z płynną regulacją kąta pochylenia oparcia oraz zagłówka Gd Mechaniczny stół zabiegowo-operacyjny, mobilny z centralną blokadą kół i blatem przenikliwym dla promieni RTG oraz możliwością wykonywania zdjęć oraz monitorowania ramieniem C (wyposażenie dodatkowe wg życzenia użytkownika) Gd3 Elektro-hydrauliczny stół zabiegowo-operacyjny, mobilny z 230V; 50VA centralną blokadą kół i blatem przenikliwym dla promieni RTG oraz możliwością wykonywania zdjęć oraz monitorowania ramieniem C (wyposażenie dodatkowe wg życzenia użytkownika) Gd7 Stół do opasek gipsowych z odstojnikiem gipsu oś odpływu DN50 max. 36 cm od podłogi Ge2. Reflektor lekarski, ścienny 230V; halogen 50 W Ge5 Lampa bezcieniowa sufitowa -oprawowa D540 z regulacja jasności - Napięcie zmienne 0/20/27V 220/230/240V Pobór mocy lampy - 70 W Moc znamionowa transformatora 300VA Ge5/m Lampa bezcieniowa sufitowa -oprawowa D540 z regulacja jasności - + monitor Ge6.2.k/m Lampa bezcieniowa sufitowa 2-oprawowa, z ramieniem monitora + kamera Ge7.2/k Lampa bezcieniowa sufitowa 3-oprawowa, z kamerą Ge7.2/k/m Lampa bezcieniowa sufitowa 3-oprawowa, z ramieniem monitora + kamera Masa 35 kg Napięcie zmienne 0/20/27V 220/230/240V Pobór mocy lampy - 70 W Moc znamionowa transformatora 300VA Masa 35 kg D660-napięcie zmienne 0/20/27V 220/230/240V Pobór mocy lampy -70 W Moc znamionowa transformatora dla lampy 550 VA Napięcie zmienne 0/20/27V 220/230/240V Pobór mocy lampy -70 W Moc znamionowa transformatora dla lampy 800 VA Napięcie zmienne 0/20/27V 220/230/240V Pobór mocy lampy -70 W Moc znamionowa transformatora dla lampy 800 VA 230V; 250VA Gf5 Lampa bakteriobójcza dwufunkcyjna (przepływowa + otwarta) - ścienna Gf5. Lampa bakteriobójcza przepływowa - mobilna 230V; 50VA Gh3. Panel elektryczno - gazowy przyłóżkowy, ścienny (pojedynczy) Gh3.2 Panel elektryczno - gazowy przyłóżkowy, ścienny (podwójny) oświetlenie ogólne sali chorych 2x 54W; oświetlenie nocne 5W; miejscowe oświetlenie łóżka pacjenta 8W; 3 gniazda elektryczne; 3 gniazda ekwipotencjalne; łączność przyzywowa (ŁP); gniazdo teletechniczne do monitoringu (TL-TECH); gazy medyczne: tlen (xt), próznia (xp) oświetlenie ogólne 2x[2x54W]; oświetlenie nocne 2x 5W; oświetlenie miejscowe 2x 8W; 2x 3 gniazda elektryczne; 2x 3 gniazdaekwipotencjalne; 2x inst. przyzywowa (ŁP); 2x gniazdo teletechniczne do monitoringu (TL-TECH); punkty poboru gazów: medycznych: Strona 5 z 7

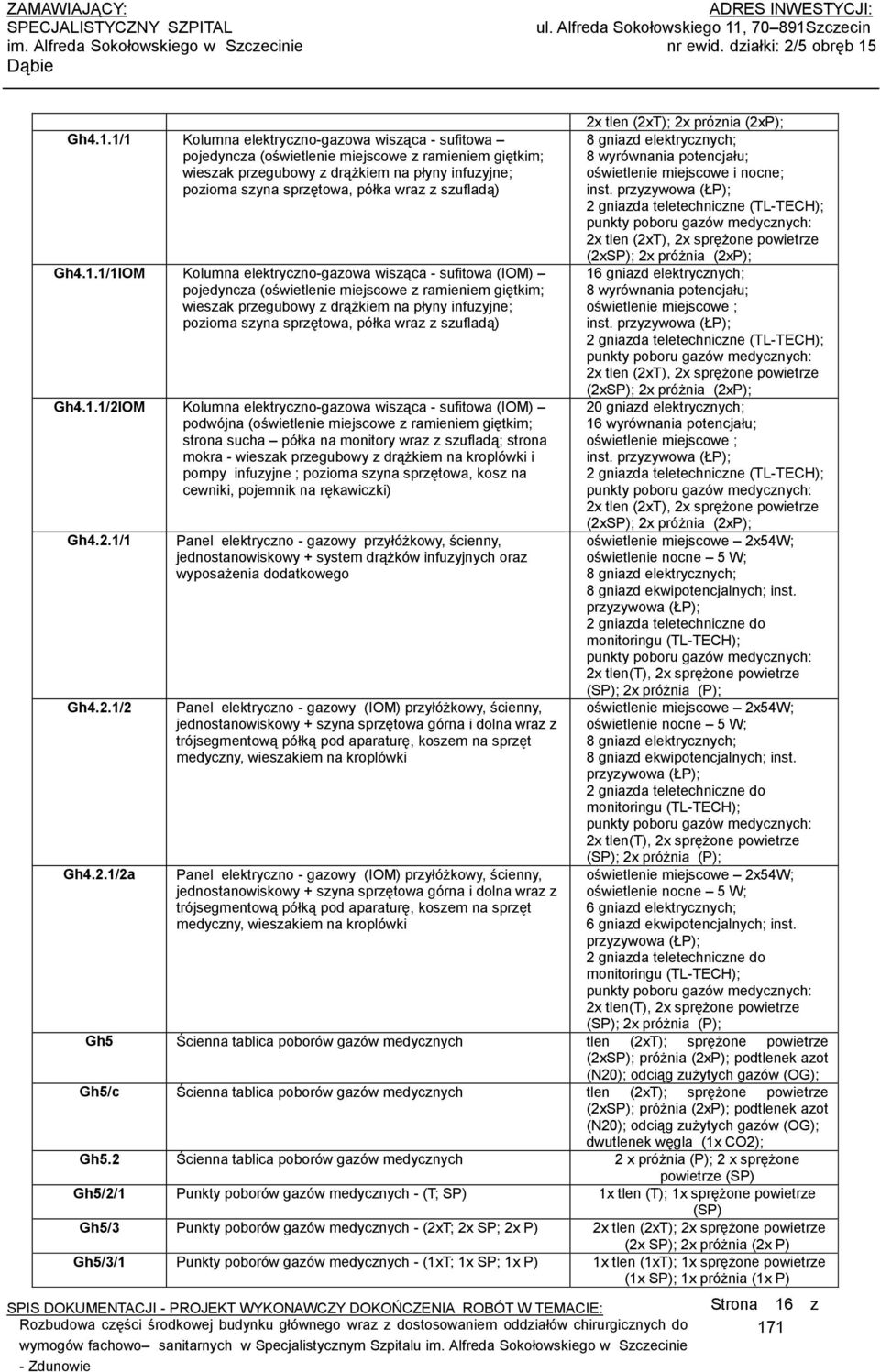

16 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 Gh4../ Kolumna elektryczno-gazowa wisząca - sufitowa pojedyncza (oświetlenie miejscowe z ramieniem giętkim; wieszak przegubowy z drążkiem na płyny infuzyjne; pozioma szyna sprzętowa, półka wraz z szufladą) Gh4../IOM Kolumna elektryczno-gazowa wisząca - sufitowa (IOM) pojedyncza (oświetlenie miejscowe z ramieniem giętkim; wieszak przegubowy z drążkiem na płyny infuzyjne; pozioma szyna sprzętowa, półka wraz z szufladą) Gh4../2IOM Kolumna elektryczno-gazowa wisząca - sufitowa (IOM) podwójna (oświetlenie miejscowe z ramieniem giętkim; strona sucha półka na monitory wraz z szufladą; strona mokra - wieszak przegubowy z drążkiem na kroplówki i pompy infuzyjne ; pozioma szyna sprzętowa, kosz na cewniki, pojemnik na rękawiczki) Gh4.2./ Gh4.2./2 Gh4.2./2a Panel elektryczno - gazowy przyłóżkowy, ścienny, jednostanowiskowy + system drążków infuzyjnych oraz dodatkowego Panel elektryczno - gazowy (IOM) przyłóżkowy, ścienny, jednostanowiskowy + szyna sprzętowa górna i dolna wraz z trójsegmentową półką pod aparaturę, koszem na sprzęt medyczny, wieszakiem na kroplówki Panel elektryczno - gazowy (IOM) przyłóżkowy, ścienny, jednostanowiskowy + szyna sprzętowa górna i dolna wraz z trójsegmentową półką pod aparaturę, koszem na sprzęt medyczny, wieszakiem na kroplówki 2x tlen (2xT); 2x próznia (2xP); 8 gniazd elektrycznych; 8 wyrównania potencjału; oświetlenie miejscowe i nocne; inst. przyzywowa (ŁP); 2 gniazda teletechniczne (TL-TECH); punkty poboru gazów medycznych: 2x tlen (2xT), 2x sprężone powietrze (2xSP); 2x próżnia (2xP); 6 gniazd elektrycznych; 8 wyrównania potencjału; oświetlenie miejscowe ; inst. przyzywowa (ŁP); 2 gniazda teletechniczne (TL-TECH); punkty poboru gazów medycznych: 2x tlen (2xT), 2x sprężone powietrze (2xSP); 2x próżnia (2xP); 20 gniazd elektrycznych; 6 wyrównania potencjału; oświetlenie miejscowe ; inst. przyzywowa (ŁP); 2 gniazda teletechniczne (TL-TECH); punkty poboru gazów medycznych: 2x tlen (2xT), 2x sprężone powietrze (2xSP); 2x próżnia (2xP); oświetlenie miejscowe 2x54W; oświetlenie nocne 5 W; 8 gniazd elektrycznych; 8 gniazd ekwipotencjalnych; inst. przyzywowa (ŁP); 2 gniazda teletechniczne do monitoringu (TL-TECH); punkty poboru gazów medycznych: 2x tlen(t), 2x sprężone powietrze (SP); 2x próżnia (P); oświetlenie miejscowe 2x54W; oświetlenie nocne 5 W; 8 gniazd elektrycznych; 8 gniazd ekwipotencjalnych; inst. przyzywowa (ŁP); 2 gniazda teletechniczne do monitoringu (TL-TECH); punkty poboru gazów medycznych: 2x tlen(t), 2x sprężone powietrze (SP); 2x próżnia (P); oświetlenie miejscowe 2x54W; oświetlenie nocne 5 W; 6 gniazd elektrycznych; 6 gniazd ekwipotencjalnych; inst. przyzywowa (ŁP); 2 gniazda teletechniczne do monitoringu (TL-TECH); punkty poboru gazów medycznych: 2x tlen(t), 2x sprężone powietrze (SP); 2x próżnia (P); Gh5 Ścienna tablica poborów gazów medycznych tlen (2xT); sprężone powietrze (2xSP); próżnia (2xP); podtlenek azot (N20); odciąg zużytych gazów (OG); Gh5/c Ścienna tablica poborów gazów medycznych tlen (2xT); sprężone powietrze (2xSP); próżnia (2xP); podtlenek azot (N20); odciąg zużytych gazów (OG); dwutlenek węgla (x CO2); Gh5.2 Ścienna tablica poborów gazów medycznych 2 x próżnia (P); 2 x sprężone powietrze (SP) Gh5/2/ Punkty poborów gazów medycznych - (T; SP) x tlen (T); x sprężone powietrze (SP) Gh5/3 Punkty poborów gazów medycznych - (2xT; 2x SP; 2x P) 2x tlen (2xT); 2x sprężone powietrze (2x SP); 2x próżnia (2x P) Gh5/3/ Punkty poborów gazów medycznych - (xt; x SP; x P) x tlen (xt); x sprężone powietrze (x SP); x próżnia (x P) Strona 6 z 7

17 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 Ha2 Waga osobowo-lekarska ze wzrostomierzem Ja Przewoźny aparat RTG ramię C 230V;,8kW Ja3 Zestaw urządzeń do rtg wg DTR Ja8. Zestaw urządzeń do angiografii wg DTR Ja0 Aparat do densytometrii wg DTR Jb8./ Negatoskop do przeglądania zdjęć cyfrowych i analogowych ( monitor + negatoskop do błony) 230V; 250VA Gniazdo zasilające z obwodu sieci tzw. komputerowej obok gniazdo RJ- 45 z zaślepką do podłączenia lokalnej sieci komputerowej (SK) Jb8.//w Jb8.2/ Negatoskop do przeglądania zdjęć cyfrowych i analogowych ( monitor + negatoskop do błony) wbudowany w ścianę Negatoskop do przeglądania zdjęć cyfrowych i analogowych (2 monitory + negatoskop do błony) wbudowany w ścianę Waga 53 kg 230V; 250VA Gniazdo zasilające z obwodu sieci tzw. komputerowej obok gniazdo RJ- 45 z zaślepką do podłączenia lokalnej sieci komputerowej (SK) Waga 53 kg 230V; 300VA Gniazdo zasilające z obwodu sieci tzw. komputerowej obok gniazdo RJ- 45 z zaślepką do podłączenia lokalnej sieci komputerowej (SK) Waga 65 kg Lc Unit stomatologiczny wg DTR Le3a Przystawka spirometryczna Spiro Star DX bez komputera Le4 Spirometr Lungtest V; 30VA Le5 Analizator tlenku azotu FeNO 230V; 30VA Le6 Rhinomanometr Rhinotest V; 30VA Lga Ultrasonograf Acuson S V; 200VA Lh3 Aparat do badań EKG - 2 kanałowy V; 60W Lh3.2 System do badań wysiłkowych elektrokardiograficznych z bieżnią i cykloergometr 230V; 200VA 230V;,0 kw 230V; 60VA Nc Ssak operacyjny 230V; 94W Nc. Ssak elektryczny przyłóżkowy 230V; 20W Nf2 Aparat elektrochirurgiczny 230V; 800VA Ng2a Aparat do nefrodializ - mobilny 230V; 3,0kW Odpływ wody septyczny (przerwa pomiędzy kanalizacja a odpływem z aparatu); h= max.,0m; wydajność l/min. Podłączenie wody zimnej kranem zakończonym trójnikiem, do podłączenia wężyków Ng3 Laser chirurgiczny CO2 230V; 650W Oc. Kolumna anestezjologiczna 8 gniazd elektrycznych; 8 wyrównania potencjału; (doprowadzić 2 obwody) gazy medyczne: 2x tlen (T); 2x próżnia (P), 2x sprężone powietrze (SP); x podtlenek azotu (N2O); odciąg gazów (OG) Oc.2.2 Kolumna anestezjologiczno - chirurgiczna dwustronna Str. Anestezjologiczna: 8 gniazd elektrycznych; 8 wyrównania potencjału; (doprowadzić 2 obwody) gazy medyczne: 2x tlen (T); 2x próżnia (P), 2x sprężone powietrze (SP); x podtlenek azotu (N2O); odciąg gazów (OG). Str. Chirurgiczna: 8 gniazd elektrycznych; 8 wyrównania potencjału; (doprowadzić 2 obwody) gazy medyczne: 2x próżnia (P), 2x sprężone powietrze (SP) Oc2. Kolumna chirurgiczna sufitowa 8 gniazd elektrycznych; 8 wyrównania potencjału; gazy medyczne: 2x próżnia (P), 2x sprężone powietrze (SP); Strona 7 z 7

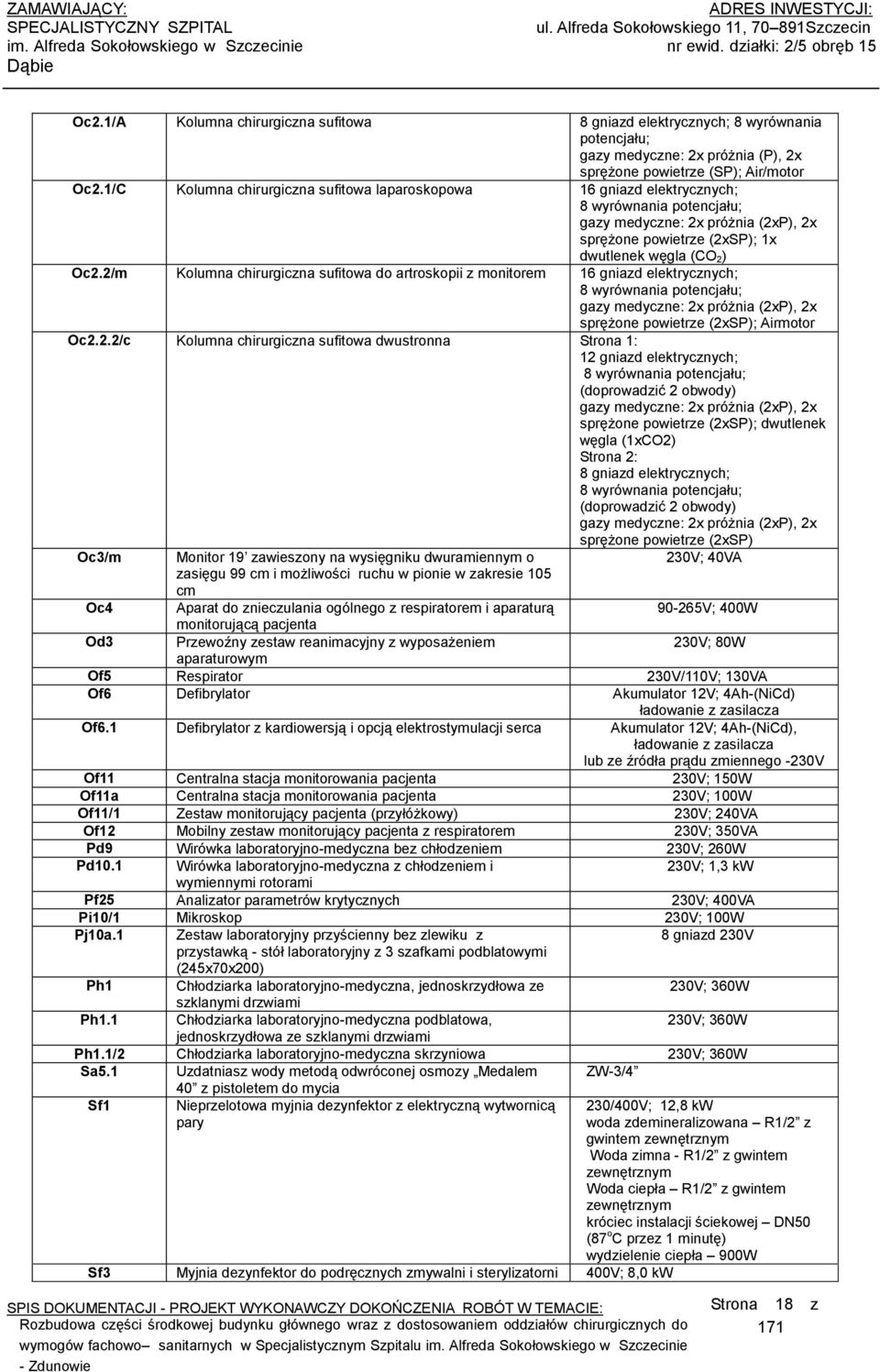

18 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 Oc2./A Kolumna chirurgiczna sufitowa 8 gniazd elektrycznych; 8 wyrównania potencjału; gazy medyczne: 2x próżnia (P), 2x sprężone powietrze (SP); Air/motor Oc2./C Kolumna chirurgiczna sufitowa laparoskopowa 6 gniazd elektrycznych; 8 wyrównania potencjału; gazy medyczne: 2x próżnia (2xP), 2x sprężone powietrze (2xSP); x dwutlenek węgla (CO 2) Oc2.2/m Kolumna chirurgiczna sufitowa do artroskopii z monitorem 6 gniazd elektrycznych; 8 wyrównania potencjału; gazy medyczne: 2x próżnia (2xP), 2x sprężone powietrze (2xSP); Airmotor Oc2.2.2/c Kolumna chirurgiczna sufitowa dwustronna Strona : 2 gniazd elektrycznych; 8 wyrównania potencjału; (doprowadzić 2 obwody) gazy medyczne: 2x próżnia (2xP), 2x sprężone powietrze (2xSP); dwutlenek węgla (xco2) Strona 2: 8 gniazd elektrycznych; 8 wyrównania potencjału; (doprowadzić 2 obwody) gazy medyczne: 2x próżnia (2xP), 2x sprężone powietrze (2xSP) Oc3/m Monitor 9 zawieszony na wysięgniku dwuramiennym o 230V; 40VA zasięgu 99 cm i możliwości ruchu w pionie w zakresie 05 cm Oc4 Aparat do znieczulania ogólnego z respiratorem i aparaturą V; 400W monitorującą pacjenta Od3 Przewoźny zestaw reanimacyjny z wyposażeniem 230V; 80W aparaturowym Of5 Respirator 230V/0V; 30VA Of6 Defibrylator Akumulator 2V; 4Ah-(NiCd) ładowanie z zasilacza Of6. Defibrylator z kardiowersją i opcją elektrostymulacji serca Akumulator 2V; 4Ah-(NiCd), ładowanie z zasilacza lub ze źródła prądu zmiennego -230V Of Centralna stacja monitorowania pacjenta 230V; 50W Ofa Centralna stacja monitorowania pacjenta 230V; 00W Of/ Zestaw monitorujący pacjenta (przyłóżkowy) 230V; 240VA Of2 Mobilny zestaw monitorujący pacjenta z respiratorem 230V; 350VA Pd9 Wirówka laboratoryjno-medyczna bez chłodzeniem 230V; 260W Pd0. Wirówka laboratoryjno-medyczna z chłodzeniem i 230V;,3 kw wymiennymi rotorami Pf25 Analizator parametrów krytycznych 230V; 400VA Pi0/ Mikroskop 230V; 00W Pj0a. Zestaw laboratoryjny przyścienny bez zlewiku z 8 gniazd 230V przystawką - stół laboratoryjny z 3 szafkami podblatowymi (245x70x200) Ph Chłodziarka laboratoryjno-medyczna, jednoskrzydłowa ze 230V; 360W szklanymi drzwiami Ph. Chłodziarka laboratoryjno-medyczna podblatowa, 230V; 360W jednoskrzydłowa ze szklanymi drzwiami Ph./2 Chłodziarka laboratoryjno-medyczna skrzyniowa 230V; 360W Sa5. Uzdatniasz wody metodą odwróconej osmozy Medalem ZW-3/4 Sf 40 z pistoletem do mycia Nieprzelotowa myjnia dezynfektor z elektryczną wytwornicą pary Sf3 Myjnia dezynfektor do podręcznych zmywalni i sterylizatorni 400V; 8,0 kw 230/400V; 2,8 kw woda zdemineralizowana R/2 z gwintem zewnętrznym Woda zimna - R/2 z gwintem zewnętrznym Woda ciepła R/2 z gwintem zewnętrznym króciec instalacji ściekowej DN50 (87 o C przez minutę) wydzielenie ciepła 900W Strona 8 z 7

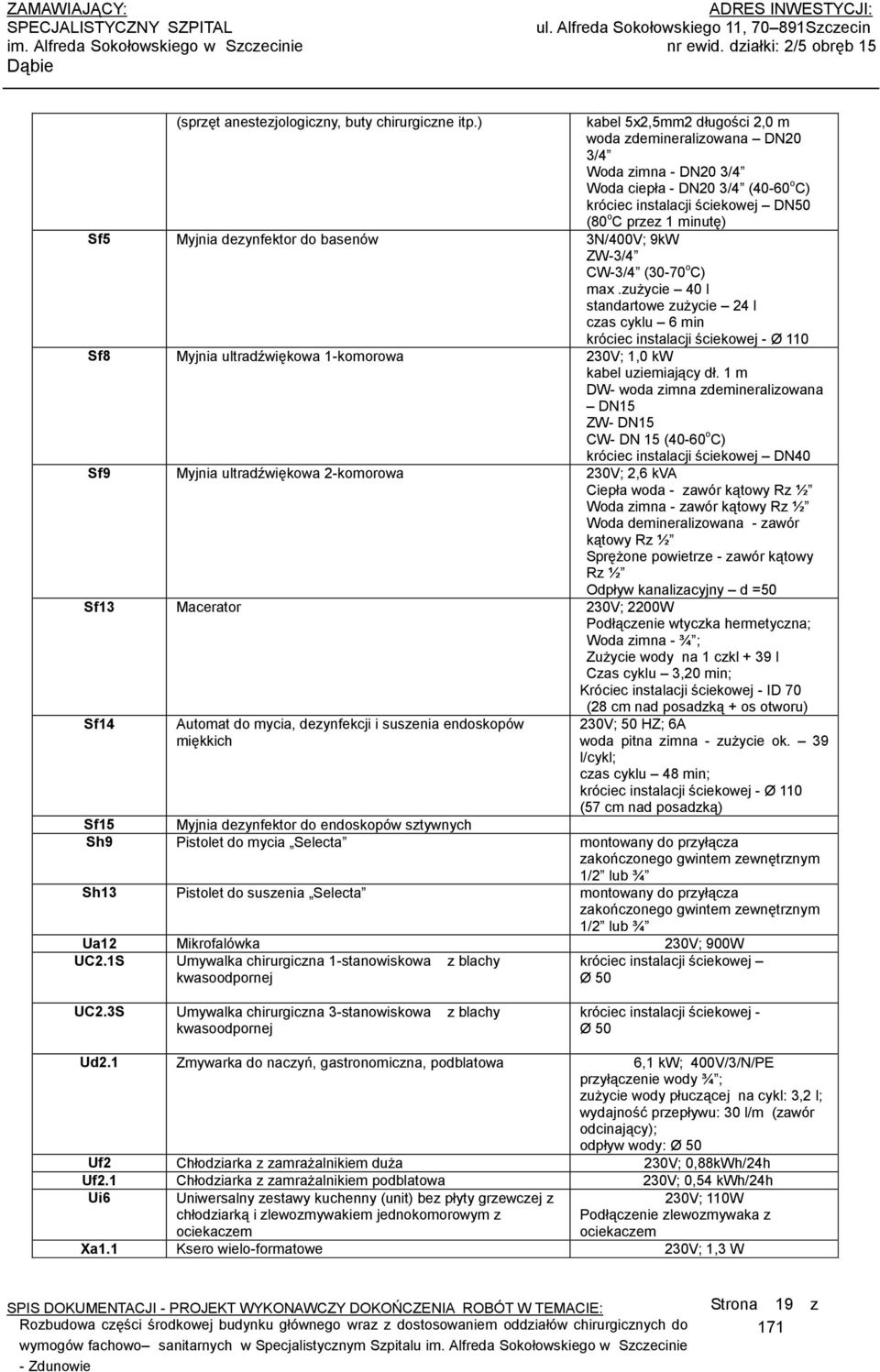

19 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb 5 (sprzęt anestezjologiczny, buty chirurgiczne itp.) kabel 5x2,5mm2 długości 2,0 m woda zdemineralizowana DN20 3/4 Woda zimna - DN20 3/4 Woda ciepła - DN20 3/4 (40-60 o C) króciec instalacji ściekowej DN50 (80 o C przez minutę) Sf5 Myjnia dezynfektor do basenów 3N/400V; 9kW ZW-3/4 CW-3/4 (30-70 o C) max.zużycie 40 l standartowe zużycie 24 l czas cyklu 6 min króciec instalacji ściekowej - Ø 0 Sf8 Myjnia ultradźwiękowa -komorowa 230V;,0 kw kabel uziemiający dł. m DW- woda zimna zdemineralizowana DN5 ZW- DN5 CW- DN 5 (40-60 o C) króciec instalacji ściekowej DN40 Sf9 Myjnia ultradźwiękowa 2-komorowa 230V; 2,6 kva Ciepła woda - zawór kątowy Rz ½ Woda zimna - zawór kątowy Rz ½ Woda demineralizowana - zawór kątowy Rz ½ Sprężone powietrze - zawór kątowy Rz ½ Odpływ kanalizacyjny d =50 Sf3 Macerator 230V; 2200W Podłączenie wtyczka hermetyczna; Woda zimna - ¾ ; Zużycie wody na czkl + 39 l Czas cyklu 3,20 min; Króciec instalacji ściekowej - ID 70 Sf4 Automat do mycia, dezynfekcji i suszenia endoskopów miękkich (28 cm nad posadzką + os otworu) 230V; 50 HZ; 6A woda pitna zimna - zużycie ok. 39 l/cykl; czas cyklu 48 min; króciec instalacji ściekowej - Ø 0 (57 cm nad posadzką) Sf5 Myjnia dezynfektor do endoskopów sztywnych Sh9 Pistolet do mycia Selecta montowany do przyłącza zakończonego gwintem zewnętrznym /2 lub ¾ Sh3 Pistolet do suszenia Selecta montowany do przyłącza zakończonego gwintem zewnętrznym /2 lub ¾ Ua2 Mikrofalówka 230V; 900W UC2.S Umywalka chirurgiczna -stanowiskowa z blachy kwasoodpornej króciec instalacji ściekowej Ø 50 UC2.3S Umywalka chirurgiczna 3-stanowiskowa z blachy kwasoodpornej króciec instalacji ściekowej - Ø 50 Ud2. Zmywarka do naczyń, gastronomiczna, podblatowa 6, kw; 400V/3/N/PE przyłączenie wody ¾ ; zużycie wody płuczącej na cykl: 3,2 l; wydajność przepływu: 30 l/m (zawór odcinający); odpływ wody: Ø 50 Uf2 Chłodziarka z zamrażalnikiem duża 230V; 0,88kWh/24h Uf2. Chłodziarka z zamrażalnikiem podblatowa 230V; 0,54 kwh/24h Ui6 Uniwersalny zestawy kuchenny (unit) bez płyty grzewczej z chłodziarką i zlewozmywakiem jednokomorowym z ociekaczem 230V; 0W Podłączenie zlewozmywaka z ociekaczem Xa. Ksero wielo-formatowe 230V;,3 W Strona 9 z 7

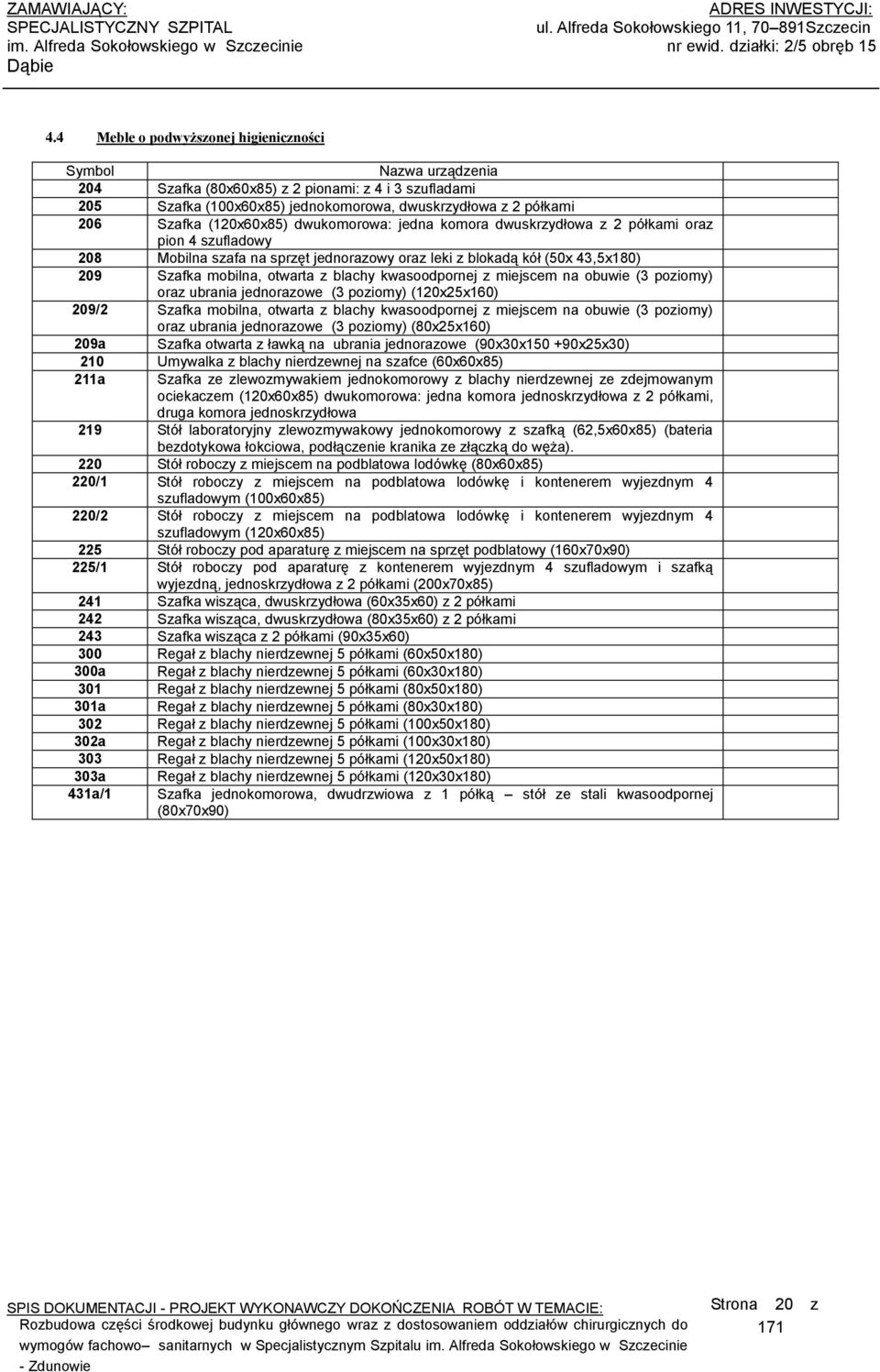

20 ul. Alfreda Sokołowskiego, 70 89Szczecin im. Alfreda Sokołowskiego w Szczecinie nr ewid. działki: 2/5 obręb Meble o podwyższonej higieniczności Symbol Nazwa urządzenia 204 Szafka (80x60x85) z 2 pionami: z 4 i 3 szufladami 205 Szafka (00x60x85) jednokomorowa, dwuskrzydłowa z 2 półkami 206 Szafka (20x60x85) dwukomorowa: jedna komora dwuskrzydłowa z 2 półkami oraz pion 4 szufladowy 208 Mobilna szafa na sprzęt jednorazowy oraz leki z blokadą kół (50x 43,5x80) 209 Szafka mobilna, otwarta z blachy kwasoodpornej z miejscem na obuwie (3 poziomy) oraz ubrania jednorazowe (3 poziomy) (20x25x60) 209/2 Szafka mobilna, otwarta z blachy kwasoodpornej z miejscem na obuwie (3 poziomy) oraz ubrania jednorazowe (3 poziomy) (80x25x60) 209a Szafka otwarta z ławką na ubrania jednorazowe (90x30x50 +90x25x30) 20 Umywalka z blachy nierdzewnej na szafce (60x60x85) 2a Szafka ze zlewozmywakiem jednokomorowy z blachy nierdzewnej ze zdejmowanym ociekaczem (20x60x85) dwukomorowa: jedna komora jednoskrzydłowa z 2 półkami, druga komora jednoskrzydłowa 29 Stół laboratoryjny zlewozmywakowy jednokomorowy z szafką (62,5x60x85) (bateria bezdotykowa łokciowa, podłączenie kranika ze złączką do węża). 220 Stół roboczy z miejscem na podblatowa lodówkę (80x60x85) 220/ Stół roboczy z miejscem na podblatowa lodówkę i kontenerem wyjezdnym 4 szufladowym (00x60x85) 220/2 Stół roboczy z miejscem na podblatowa lodówkę i kontenerem wyjezdnym 4 szufladowym (20x60x85) 225 Stół roboczy pod aparaturę z miejscem na sprzęt podblatowy (60x70x90) 225/ Stół roboczy pod aparaturę z kontenerem wyjezdnym 4 szufladowym i szafką wyjezdną, jednoskrzydłowa z 2 półkami (200x70x85) 24 Szafka wisząca, dwuskrzydłowa (60x35x60) z 2 półkami 242 Szafka wisząca, dwuskrzydłowa (80x35x60) z 2 półkami 243 Szafka wisząca z 2 półkami (90x35x60) 300 Regał z blachy nierdzewnej 5 półkami (60x50x80) 300a Regał z blachy nierdzewnej 5 półkami (60x30x80) 30 Regał z blachy nierdzewnej 5 półkami (80x50x80) 30a Regał z blachy nierdzewnej 5 półkami (80x30x80) 302 Regał z blachy nierdzewnej 5 półkami (00x50x80) 302a Regał z blachy nierdzewnej 5 półkami (00x30x80) 303 Regał z blachy nierdzewnej 5 półkami (20x50x80) 303a Regał z blachy nierdzewnej 5 półkami (20x30x80) 43a/ Szafka jednokomorowa, dwudrzwiowa z półką stół ze stali kwasoodpornej (80x70x90) Strona 20 z 7
