1 Sprawa Nr: RAP/34/2011 Załącznik Nr 7 do SIWZ (pieczęć Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy:. Nazwa i rodzaj oferowanej usługi:.... Lp. Parametry wymagane: Parametry oferowane: 1. PRACOWNIA 201 Stanowisko laboratoryjne: punkt rejestracji, wirowania, rozdziału i diagnostyki materiału do badań Punkt rejestracji 1700x600, h=800 mm - stelaż metalowy typu C - blat wykonany z konglomeratu kwarcowo-granitowego - szafka: typ kontener 600 mm, 4 szuflady w tym co najmniej jedna zamykana na klucz: 2 szt. - szafka dwudrzwiowa pod umywalkę (500 mm), 1 szt. - szafka trzydrzwiowa z 1 półką (1500x600mm) h=800mm z blatem z konglomeratu kwarcowo-granitowego (1500x600mm), w blacie zlewik 300x150mm - 1 szt. 1

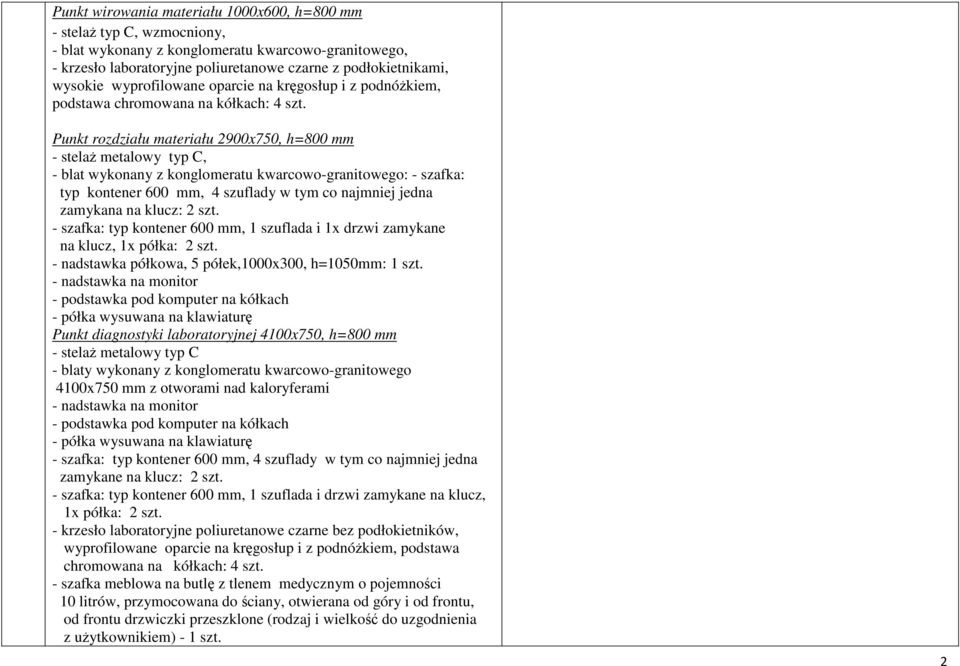

2 Punkt wirowania materiału 1000x600, h=800 mm - stelaż typ C, wzmocniony, - blat wykonany z konglomeratu kwarcowo-granitowego, - krzesło laboratoryjne poliuretanowe czarne z podłokietnikami, wysokie wyprofilowane oparcie na kręgosłup i z podnóżkiem, podstawa chromowana na kółkach: 4 szt. Punkt rozdziału materiału 2900x750, h=800 mm - stelaż metalowy typ C, - blat wykonany z konglomeratu kwarcowo-granitowego: - szafka: typ kontener 600 mm, 4 szuflady w tym co najmniej jedna zamykana na klucz: 2 szt. - szafka: typ kontener 600 mm, 1 szuflada i 1x drzwi zamykane na klucz, 1x półka: 2 szt. - nadstawka półkowa, 5 półek,1000x300, h=1050mm: 1 szt. Punkt diagnostyki laboratoryjnej 4100x750, h=800 mm - stelaż metalowy typ C - blaty wykonany z konglomeratu kwarcowo-granitowego 4100x750 mm z otworami nad kaloryferami - szafka: typ kontener 600 mm, 4 szuflady w tym co najmniej jedna zamykane na klucz: 2 szt. - szafka: typ kontener 600 mm, 1 szuflada i drzwi zamykane na klucz, 1x półka: 2 szt. - krzesło laboratoryjne poliuretanowe czarne bez podłokietników, wyprofilowane oparcie na kręgosłup i z podnóżkiem, podstawa chromowana na kółkach: 4 szt. - szafka meblowa na butlę z tlenem medycznym o pojemności 10 litrów, przymocowana do ściany, otwierana od góry i od frontu, od frontu drzwiczki przeszklone (rodzaj i wielkość do uzgodnienia z użytkownikiem) - 1 szt. 2

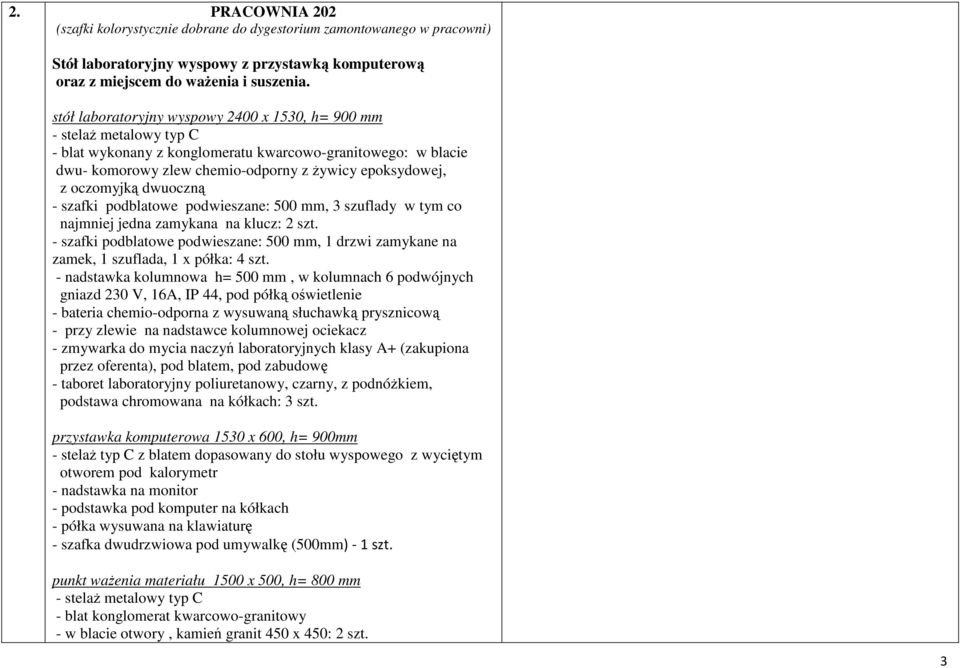

3 2. PRACOWNIA 202 (szafki kolorystycznie dobrane do dygestorium zamontowanego w pracowni) Stół laboratoryjny wyspowy z przystawką komputerową oraz z miejscem do ważenia i suszenia. stół laboratoryjny wyspowy 2400 x 1530, h= 900 mm - stelaż metalowy typ C - blat wykonany z konglomeratu kwarcowo-granitowego: w blacie dwu- komorowy zlew chemio-odporny z żywicy epoksydowej, z oczomyjką dwuoczną - szafki podblatowe podwieszane: 500 mm, 3 szuflady w tym co najmniej jedna zamykana na klucz: 2 szt. - szafki podblatowe podwieszane: 500 mm, 1 drzwi zamykane na zamek, 1 szuflada, 1 x półka: 4 szt. - nadstawka kolumnowa h= 500 mm, w kolumnach 6 podwójnych gniazd 230 V, 16A, IP 44, pod półką oświetlenie - bateria chemio-odporna z wysuwaną słuchawką prysznicową - przy zlewie na nadstawce kolumnowej ociekacz - zmywarka do mycia naczyń laboratoryjnych klasy A+ (zakupiona przez oferenta), pod blatem, pod zabudowę - taboret laboratoryjny poliuretanowy, czarny, z podnóżkiem, podstawa chromowana na kółkach: 3 szt. przystawka komputerowa 1530 x 600, h= 900mm - stelaż typ C z blatem dopasowany do stołu wyspowego z wyciętym otworem pod kalorymetr - szafka dwudrzwiowa pod umywalkę (500mm) - 1 szt. punkt ważenia materiału 1500 x 500, h= 800 mm - stelaż metalowy typ C - blat konglomerat kwarcowo-granitowy - w blacie otwory, kamień granit 450 x 450: 2 szt. 3

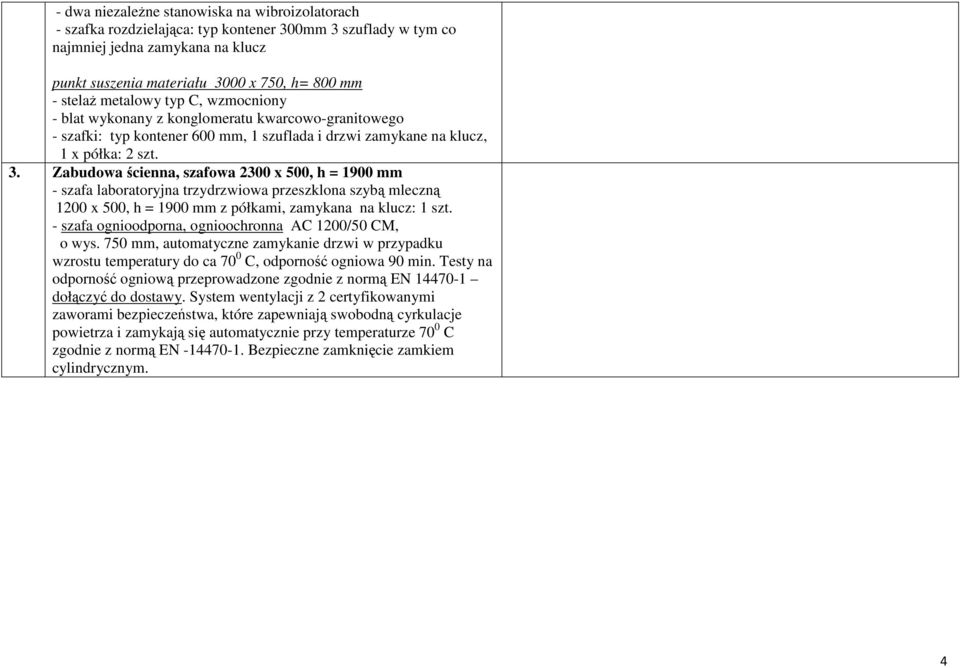

4 - dwa niezależne stanowiska na wibroizolatorach - szafka rozdzielająca: typ kontener 300mm 3 szuflady w tym co najmniej jedna zamykana na klucz punkt suszenia materiału 3000 x 750, h= 800 mm - stelaż metalowy typ C, wzmocniony - blat wykonany z konglomeratu kwarcowo-granitowego - szafki: typ kontener 600 mm, 1 szuflada i drzwi zamykane na klucz, 1 x półka: 2 szt. 3. Zabudowa ścienna, szafowa 2300 x 500, h = 1900 mm - szafa laboratoryjna trzydrzwiowa przeszklona szybą mleczną 1200 x 500, h = 1900 mm z półkami, zamykana na klucz: 1 szt. - szafa ognioodporna, ognioochronna AC 1200/50 CM, o wys. 750 mm, automatyczne zamykanie drzwi w przypadku wzrostu temperatury do ca 70 0 C, odporność ogniowa 90 min. Testy na odporność ogniową przeprowadzone zgodnie z normą EN dołączyć do dostawy. System wentylacji z 2 certyfikowanymi zaworami bezpieczeństwa, które zapewniają swobodną cyrkulacje powietrza i zamykają się automatycznie przy temperaturze 70 0 C zgodnie z normą EN Bezpieczne zamknięcie zamkiem cylindrycznym. 4

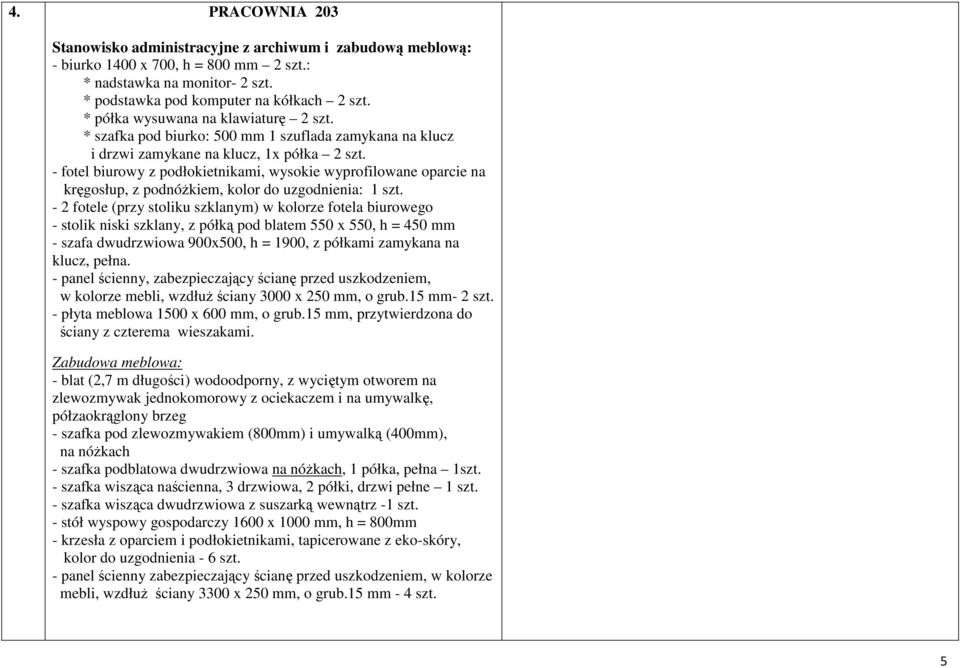

5 4. PRACOWNIA 203 Stanowisko administracyjne z archiwum i zabudową meblową: - biurko 1400 x 700, h = 800 mm 2 szt.: * nadstawka na monitor- 2 szt. * podstawka pod komputer na kółkach 2 szt. * półka wysuwana na klawiaturę 2 szt. * szafka pod biurko: 500 mm 1 szuflada zamykana na klucz i drzwi zamykane na klucz, 1x półka 2 szt. - fotel biurowy z podłokietnikami, wysokie wyprofilowane oparcie na kręgosłup, z podnóżkiem, kolor do uzgodnienia: 1 szt. - 2 fotele (przy stoliku szklanym) w kolorze fotela biurowego - stolik niski szklany, z półką pod blatem 550 x 550, h = 450 mm - szafa dwudrzwiowa 900x500, h = 1900, z półkami zamykana na klucz, pełna. - panel ścienny, zabezpieczający ścianę przed uszkodzeniem, w kolorze mebli, wzdłuż ściany 3000 x 250 mm, o grub.15 mm- 2 szt. - płyta meblowa 1500 x 600 mm, o grub.15 mm, przytwierdzona do ściany z czterema wieszakami. Zabudowa meblowa: - blat (2,7 m długości) wodoodporny, z wyciętym otworem na zlewozmywak jednokomorowy z ociekaczem i na umywalkę, półzaokrąglony brzeg - szafka pod zlewozmywakiem (800mm) i umywalką (400mm), na nóżkach - szafka podblatowa dwudrzwiowa na nóżkach, 1 półka, pełna 1szt. - szafka wisząca naścienna, 3 drzwiowa, 2 półki, drzwi pełne 1 szt. - szafka wisząca dwudrzwiowa z suszarką wewnątrz -1 szt. - stół wyspowy gospodarczy 1600 x 1000 mm, h = 800mm - krzesła z oparciem i podłokietnikami, tapicerowane z eko-skóry, kolor do uzgodnienia - 6 szt. - panel ścienny zabezpieczający ścianę przed uszkodzeniem, w kolorze mebli, wzdłuż ściany 3300 x 250 mm, o grub.15 mm - 4 szt. 5

6 OPIS PRZEDMIOTU ZAMÓWIENIA: wszystkie stoły laboratoryjne zaopatrzone w stopy regulacyjne umożliwiające ich poziomowanie, wszystkie blaty: konglomerat kwarcowo granitowy, dopasowane kolorem, fakturą i grubością do istniejących już blatów (w pracownia 201), w pracowni 203 blat wodoodporny, nie mniej niż 20 mm grubości, meble w pracowni 203a kolorystycznie i materiałowo dopasowane do istniejącej już zabudowy meblowej, szuflady w prowadnicach z systemem samo domykania, szafki mają być wykonane z płyty obustronnie laminowanej, zaś wszystkie krawędzie widoczne powinny być zabezpieczone obrzeżem doklejanym z PCV o grubości minimum 2 mm, krzesła laboratoryjne w kolorze czarnym, z podłokietnikami, wysokie wyprofilowane oparcie na kręgosłup i z podnóżkiem, z regulacją wysokości siedziska za pomocą podnośnika pneumatycznego, podstawa chromowana na kółkach, taborety laboratoryjne obrotowe z poliuretanu, z regulacją siedziska, podłoże chromowane na kółkach, wszystkie połączenia instalacji wodnej muszą być wykonane rurami miedzianym, gwarancja 24 miesiące, termin dostawy 4 tygodnie. *Wykonawca wypełnia kolumnę Parametry oferowane, nie wypełnienie kolumny przez Wykonawcę skutkować będzie odrzuceniem oferty... dnia... /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców/ 6
