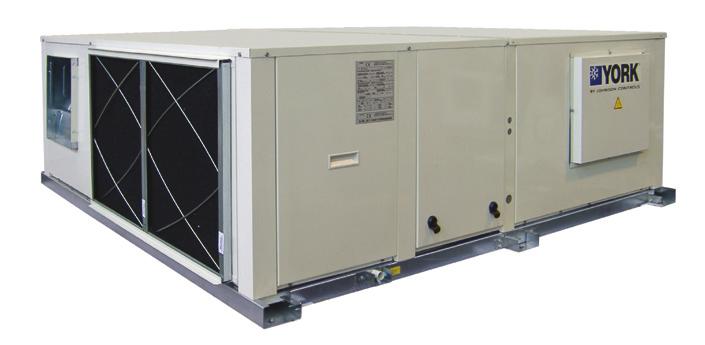

1 Roomtop RTC-RTH 07 do 30 - L

2 Roomtop RTC-RTH - L Kompletny zakres od 7.6 kw do 27.0 kw R410A Charakterystyka Płyta sterownicza YKlon 3 Możliwość instalacji na zewnątrz Sprężarki typu Scroll Wysokie współczynniki COP i EER Zamki ćwierćobrotowe na szafie sterowniczej Zawory rozprężne dla modeli 20, 25 i 30 Wysoki spręż dzspozycyjny na parowniku i skraplaczu Termostat i filtr powietrza wewnętrznego w zestawie RTC 10 L Nazewnictwo L = wersja Wydajność chłodnicza: 10 = 10 kw Kategoria produktu: RTC = Tylko chłodzenie RTH = Pompa ciepła Lato RTC-RTH Parownik Zima RTH Pow. zewn. Skraplacz Pow. wew. Pow. zewn. zawór 4-drogowy Pow. wew. Sprężarka Sprężarka Standardowy przepływ powietrza Opcjonalny przepływ powietrza by johnson controls

3 Roomtop RTC-RTH 07 do 30 - L Dane techniczne Modele tylko chłodzące RTC 07 L RTC 10 L RTC 15 L RTC 20 L RTC 25 L RTC 30 L Wydajność chłodnicza kw Pobór mocy - chłodzenie kw Poyiom mocy akust. w kanale wywiewnym db(a) Poyiom mocy akust. w kanale nawiewnym db(a) Modele z pompą ciepła RTH 07 L RTH 10 L RTH 15 L RTH 20 L RTH 25 L RTH 30 L Wydajność chłodnicza kw Pobór mocy - chłodzenie kw Wydajność grzewcza kw Pobór mocy - grzanie kw Poyiom mocy akust. w kanale wywiewnym db(a) Poyiom mocy akust. w kanale nawiewnym db(a) Dane wspólne dla obu modeli Zasilanie 230V/1/50Hz 400V/3 + N/ 50Hz Prąd nominalny RTC / RTH A 14.3 / / / / / / 23 Prąd rozruchu A Wielkość zabezpieczenia (1) A Kabel zasilający (1) Ilo.x mm 2 3 x 4 5 x x 4 5 x 4 5 x 4 5 x 6 Kabel do standardowego termostatu (2) Ilo.x mm 2 10 x 0.22 Wentylator nawiewny (nominalny przepł. pow.) Wentylator skraplacza (nominalny przepł. pow.) Wymiary netto Przepł. pow. m 3 /h Std. spręż dysp. Pa Przepł. pow. m 3 /h Std. spręż dysp. Pa Wysokość mm Szerokość mm Głębokość mm Masa netto RTC kg Masa netto RTH kg (1) Tylko informacyjnie. Elementy te powinny zostać sprawdzone pod kątem zgodności z lokalnymi przepisami. Uzależnione są równiez oraz typu instalacji i kabla. (2) Wyłącznie kabel ekranowany Wszystkie dane podane dla warunków EUROVENT przy zasilaniu 230V/1/50Hz lub 400V/3+N/50Hz. Chłodzenie : Temperatura powietrza wewnętrznego 27 C / 19 C TM i temperatura powietrza zewnętrznego 35 C Grzanie : Temperatura powietrza wewnętrznego 20 C i temperatura powietrza zewnętrznego 7 C / 6 C TM Tabela kompatybilności / Oznaczenia kodowe Modele tylko chłodzące RTC 07 L RTC 10 L RTC 15 L RTC 20 L RTC 25 L RTC 30 L S S S S S S Modele z pompą ciepła RTH 07 L RTH 10 L RTH 15 L RTH 20 L RTH 25 L RTH 30 L S S S S S S Termostat Dostarczany jako standard z urządzeniem DPC-1 Akcesoria lub opcje Nagrzewnice elektrzczne * (kanałowe) Uwagi Zestaw do pracy w niskich temp. otoczenia Code 5 kw / 1ph. S A 5 kw / 3ph. S A A 10 kw / 3ph. S A A RTC 07 L RTC 10 L RTC 15 L RTC 20 L RTC 25 L RTC 30 L RTH 07 L RTH 10 L RTH 15 L RTH 20 L RTH 25 L RTH 30 L 5 kw / 3ph. S A A A A 10 kw / 3ph. S A A A A 15 kw / 3ph. S A A A A S O O O S * O O O Wymiennik miedź-miedź Konsultacja z YORK O O O O O O Antzkorozyjna powłoka lamelek Konsultacja z YORK O O O O O O A= Akcesorium (dostarczane luzem). O= Opcja (fabrycznie montowane). * Nie zabezpieczony przed warunkami atmosferyctnymi. Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

4 Informacje ogólne Obudowa Trwała obudowa, wszystkie elementy wykonane ze stali galwanizowanej, malowane proszkowo. Wymiennik miedź-miedź lub z na życzenie lamele w wersji antykorozyjnej Blue. Podłączenia kanałowe dolne lub boczne możliwość wyboru sposobu podłączenia przy montażu. Doskonała szczelność nawet w warunkach wysokiego podciśnienia wewnętrznego. Spadki zewnętrzne odprowadzające wodę deszczową. Tylko 4 uchwyty transportowe. Wymiennik miedź-miedź Antzkorozyjna powłoka lamelek w kolorze niebieskim Łatwość serwisowania Szybki i łatwy dostęp do wszystkich elementów. Drzwi wyposażone w zawiasy i zamki ćwierćobrotowe. Zawory serwisowe. Okienka kontrolne wzierników. Wewnętrzna taca ociekowa do odprowadzania wody. Narzędzie YKtool dla celów uruchomienia, monitoringu i kontroli parametrów pracy. Szafa zasilająco- sterująca Płyta sterująca YKlon V3. Pionowe sprężarki hermetyczne typu Scroll z modułem zabezpieczającym i grzałką karteru. Wentylator nawiewny z łagodnym rozruchem. Czujnik zaniku fazy. Wyłącznik główny. Ponumerowane przewody magistrali głównej. Zabezpieczenie silnika. Jakość i fabryczny test sprawności Mając na uwadze potrzeby i dobro naszych klientów projektujemy, produkujemy i testujemy urządzenia zgodnie z systemem certyfikacji jakości ISO9001. Z tego powodu w naszym końcowym teście sprawności staramy się przeprowadzić rozruch tak dokładnie, jakby go Państwo wykonywali na miejscu instalacji. by johnson controls

5 System Sterowania Diagnostyka za pomocą diod LED i YKlonFT10 YKlon jest płytą sterowniczą zarządzającą wszystkimi elementami i akcesoriami. Czynnie reguluje stopnie chłodzenia i grzania zapewniając stabilność temperatury pomieszczenia. Do innych zalet należą: Rezerwa stopni chłodzenia i grzania (jeżeli jeden ze stopni jest zblokowany, płyta sterownicza automatycznie załącza następny). Sukcesywne włączanie sprężarek umożliwiające optymalizację taryfy elektrycznej. Wszystkie stopnie załączane są sekwencyjnie w celu redukcji mocy zamówionej. Samokontrola łańcucha zabezpieczeń (blokada urządzenia po wykonaniu 3 nieudanych prób startu. Automatycznych restart po zaniku sprężarek. Wyrównanie czasu pracy sprężarek. Styk alarmowy i diagnostyka za pomocą diod LED. Brak konieczności sprawdzania parametrów przed uruchamianiem urządzeń. Podwójne zabezpieczenie w postaci alarmów zdarzeń i blokad. Zapis 10 ostatnich blokad w pamięci trwałej. Zastosowanie termostatu DPC-1 pozwala na wykorzystanie wszystkich możliwości płyty sterującej YKlon. 4 stopnie wydajności nagrzewnicy wodnej. YKlonFT10: Identyczny jak YKlonV3 z przyłączem BMS (LonWorks). YKPhone485 jest kompletnym zestawem, który firma YORK oferuje w celu połączenia urządzeń w lokalną sieć. Nie posiadająć specjalistycznej wiedzy na temat protokołu komunikacji można ściągnąć o programowanie i uzyskać bezpośredni dostęp do urządzeń, zmieniać parametry termostatu, kasować blokady, itd... Więcej informacji na następnych stronach lub lokalnych biurach Johnson Controls. Cechy i zalety Termostatu DPC-1 Tryby pracy (normalny), Noc (ekonomiczny) i Dyżumy (czuwanie). Wyświetlanie kodów błędów na wyświetlaczu daje możliwość ich diagnozy. Sterowanie ON/OFF lub programowane za pomocą przełączników 2-stanowych (dip switchy). Programowanie trybu Dzień lub Noc pozwala zapobiec dużym wahaniom temp. powietrza wew. 3 nastawy wstępne i 3 programowalne profile. Modele termostatów DPC-1 DPC-1R Ozn. kodowe S S Roomtop RTC i RTH X 0 Rooftop Wszystkie modele X (1) 0 Agregaty skraplającea Yktool jest idealnym narzędziem użytkowym dla celów uruchomienia i prac serwisowych. Przy uruchomieniu pomija termostat i włącza tryb grzania lub chłodzenia. Będąc urządzeniem typu Plug & Play (podłącz i działaj), umożliwia bezpośredni dostęp do wszystkich czujników i pokazuje stan wszystkich komponentów i zainstalowanych akcesoriów (zdarzenia i blokady, temperatury, test odtajania itp.). Termostaty ze zintegrowanymi czujnikami VAC i VAH X 0 VCH X 0 Regulacja nastawy temperatury. Wybór dowolnego czujnika pomiarowego (zintegrowany z termostatem, kanałowy powietrza powrotnego lub pomieszczeniowy). Wybór trybów: Turbo, normalny lub ekonomiczny za pomocą przełączników 2-stanowych (dip switchy). Kalibracja czujnika od 3 C to +3 C. Uśrednianie temperatury za pomocą czujnika pomieszczeniowego lub kanałowego. Głowne cechy Strategy Turbo, normalny lub ekonomiczny Autorestart po zaniku napięcia l l Ilość stopni chłodzenia Ilość stopni grzania Dodatkowa nagrzewnica l l Auto. przełączanie grzanie/chłodzenie l l Ciągła lub auto. praca wentylatora naw. l l Ręczny wybór trybu (przycisk Daz/Night-Dzień/Noc) Dzień, noc i dyżurny Regulacja nastawy temperatury l l Zabezp. przed krótkimi cyklami pracy sprężarek l l Przedział temp. chłodzenie/grzanie 10 do 32 C / 9 do 32 C Programowanie 7-dniowe l l Wyświetlanie kodów blokad l l Odczyt temp. powietrza zewnętrznego l z YKlon Wybór czujnika l l X : Dostarczane jako standard z urządzeniem. O : Opcja. l : Funkcja dostępna. X (1) : Standard, ale wymaga oddzielnego zamówienia. DS-1 AS-1 RS-1 Czujnik kanałowy Czujnik zewnętrzny* Czujnik pomieszczen. DS-1 AS-1 RS-1 S S S * Sterowanie do 4 czujników temperatury. Do podłączenia do termostatu DPC-1 wersji 2.0 lub wyższej.

6 YKphone485 Zrób to sam! Główny ekran l. maks. 1,5m. l. maks. 1000m. Kabel komunikacyjny BELDEN lub równoważny YKphone485 jest prostym narzędziem do monitoringu, które można zastosować do maksymalnie 16 urządzen wyposażonych w płytę sterowniczą YKlon 3 lub wyższą. Znalazł zastosowanie wśród wewnętrznych i zewnętrznych grup serwisowych w supermarketach, fabrykach, itp... Sprawdza wszystkie głowne parametry takie jak sygnały wejściowe / wyjściowe, temperatury i status akcesoriów. Sprawdza i zmienia nastawę termostatu DPC-1 (komunikacja). Resetuje urządzenie. DPC-1 DPC-1 DPC-1 DPC-1 DPC-1 Budi 2 Budi 2 Budi 2 Budi 2 Budi 2 by johnson controls

7 Podłączenie BMS YKlonFT10* YKlon FT10 posiada wszystkie funkcje i zalety YKlon V3 i dodatkowo zawiera elementy umożliwiające komunikację urządzenia oraz jego zdalne sterowania przez system BMS (LonWorks). Możliwość pełnego monitoringu i STEROWANIA urządzeniami. Pełna dokumentacja określająca zmienne i ich znaczenie. Na żądanie dostępny kompletny zestaw umożliwiający wykonanie natychmiastowego testu komunikacji (skontaktuj się z lokalnym biurem sprzedaży JCI). DPC-1 DPC-1 DPC-1 DPC-1 DPC-1 YKlonFT10 YKlonFT10 YKlonFT10 YKlonFT10 YKlonFT10 * z modele YKlon 3

8 2010 Johnson Controls, Inc. PL-COM-R1001 Drukowane na papierze z recyklingu
