Instrukcja techniczna agregatów skraplających ( kw)
|
|
|
- Seweryna Nina Makowska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja techniczna agregatów skraplających ( kw) Modele: MCCU-53CN1 MCCU-61CN1 MCCU-70CN1 MCCU-105CN1 Podane informacje w tej instrukcji mogą być zmienione przez producenta bez powiadomienia.
2 Spis treści 1. Modele Wygląd zewnętrzny Oznaczenie Specyfikacja Wymiary Schemat rur Schematy elektryczne i okablowanie Charakterystyki elektryczne Poziom hałasu Lista akcesoriów Przewody zasilające Schemat podłączenia Schemat połączeń elektrycznych... 11

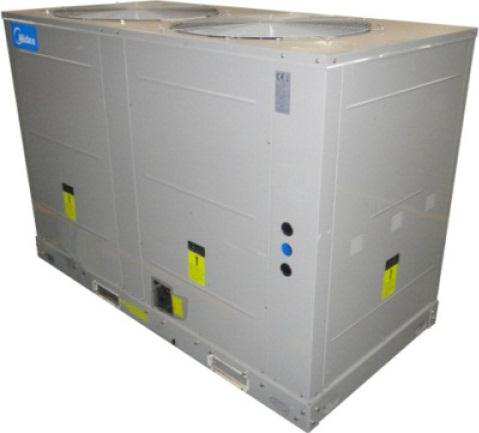

3 1. Modele Jednostki tylko chłodzące Jednostka zewnętrzna Wydajność chłodnicza Model Zasilanie W Btu/h MCCU-53CN MCCU-61CN V/3Ph/50Hz MCCU-70CN MCCU-105CN Wygląd zewnętrzny MCCU-53CN1, MCCU-61CN1 MCCU-7053CN1, MCCU-105CN1, 3. Oznaczenie Typ czynnika N1 R410a Tryb pracy C: Tylko chłodzenie H: Pompa ciepła Wydajność chłodnicza (53x1000 W) Agregat skraplający MDV
4 4. Specyfikacja Model MCCU-53CN1 MCCU-61CN1 Zasilanie V-Ph-Hz /3/ /3/50 Chłodzenie Wydajność Btu/h W Pobór mocy W Pobór prądu A 28,4 32,1 Moc znamionowa W Prąd znamionowy A 45,2 51,0 Poziom hałasu db Typ czynnika \ R410A R410A Sprężarka Typ \ Scroll Scroll Model \ SH105A4ALC SH120A4ALC Marka \ Danfoss Danfoss Ilość Szt. 2 2 Wydajność W Pobór mocy W Prąd znamionowy (RLA) A 16,4 20,7 Prąd wirnika zablokowanego (LRA) A Ilość oleju ml Typ \ Osiowy Osiowy Średnica Φ650 Φ700 Silnik wentylatora Model \ YS600-6 YS Ilość Szt. 2 2 Wymiennik jednostki Czynnik chłodniczy Pobór mocy W Obroty r/min Typ \ Rury miedziane ożebrowane aluminium Średnica rur mm Φ7,94 Φ7,94 Ilość rzędów \ 3 3 Rozstaw lamel mm 1,6 1,6 Długość wymiennika x wysokość mm 2209x x1100 Typ \ R410A R410A Ilość w jednostce g Rury czynnika (Cieczowa/Gazowa)x Ilość mm (Φ12,7/ Φ25)x2 (Φ12,7/ Φ25)x2 Wymiary mm 1825x1245x x1245x899 Wymiary transportowe mm 1844x1272x x1272x924 Masa netto/ brutto kg Uwaga: 1. Warunki dla chłodzenia: temperatura wewnętrzna 27 C DB(80.6 F), 19 C WB(60 F) temperatura zewnętrzna 35 C DB(95 F), równoważna długość rur: 7,5m, spadek: 0m. 2. Warunki dla grzania: temperatura wewnętrzna 20 C DB(68 F), 15 C WB(44.6 F) temperatura zewnętrzna 7 C DB(42.8 F), równoważna długość rur: 7,5m, spadek: 0m.
5 Model MCCU-70CN1 MCCU-105CN1 Zasilanie V-Ph-Hz /3/ /3/50 Wydajność Btu/h W Chłodzenie Pobór mocy W Pobór prądu A 37,1 47,3 Moc znamionowa W Prąd znamionowy A 56,5 71,8 Poziom hałasu db Typ czynnika \ R410A R410A Typ \ Scroll Scroll Model \ SH140A4ALC SH184A4ALC Marka \ Danfoss Danfoss Ilość Szt. 2 2 Wydajność W Pobór mocy W Prąd znamionowy (RLA) A 21,4 27,6 Sprężarka Prąd wirnika zablokowanego (LRA) A Ilość oleju ml Typ \ Osiowy Osiowy Średnica Φ750 Φ802 Silnik wentylatora Model \ YS YS Ilość Szt. 2 2 Wymiennik jednostki Czynnik chłodniczy Pobór mocy W Obroty r/min Typ \ Rury miedziane ożebrowane aluminium Średnica rur mm Φ7,94 Φ7,94 Ilość rzędów 3,6 3,6 3,6 Rozstaw lamel 1,6 1,6 1,6 Długość wymiennika x wysokość mm (1355x1100)+ (1325x1100) (1325x756)x2+ (1367x756)x2 Typ \ R410A R410A Ilość w jednostce g Rury czynnika (Cieczowa/Gazowa)x Ilość mm (Φ12,7/ Φ25)x2 (Φ12,7/ Φ25)x2 Wymiary mm 2158x1260x x1670x1082 Wymiary transportowe mm 2168x1275x x1686x1105 Masa netto/ brutto kg 508/ /582 Uwaga: 1. Warunki dla chłodzenia: temperatura wewnętrzna 27 C DB(80.6 F), 19 C WB(60 F) temperatura zewnętrzna 35 C DB(95 F), równoważna długość rur: 7,5m, spadek: 0m. 2. Warunki dla grzania: temperatura wewnętrzna 20 C DB(68 F), 15 C WB(44.6 F) temperatura zewnętrzna 7 C DB(42.8 F), równoważna długość rur: 7,5m, spadek: 0m.
6 5. Wymiary
7 6. Schemat rur
8 7. Schematy elektryczne i okablowanie
9 8. Charakterystyki elektryczne Jednostka Zasilanie Sprężarka OFM Model Hz Napięcie (V) Min. (V) Max. (V) MCA TOCA MFA MSC RLA kw FLA MCCU-53CN ~ ,6 54,8 60, ,4 1,2 4 MCCU-61CN ~ ,5 66,8 73, ,7 2,2 5,4 MCCU-70CN ~ ,2 70,8 77, ,4 2,2 5,2 MCCU-105CN ~ ,5 87,2 95, ,6 3 6,6 Gdzie: MCA: Min. Current Amps. - Minimalny pobór prądu TOCA: Total Over-current Amps. - Prąd maksymalny MFA: Max. Fuse Amps. - Maksymalny prąd bezpiecznika MSC: Max. Starting Amps. - Maksymalny prąd rozruchu RLA: Rated Load Amps. - Pobór prąd przy znamionowym obciążeniu OFM: Outdoor Fan Motor - Silnik wentylatora FLA: Full Load Amps. - Pobór prądu przy pełnym obciążeniu kw: Rated Motor Output - Moc znamionowa silnika (kw) 9. Poziom hałasu Poziom dźwięku
10 10. Lista akcesoriów Zawór rozprężny Ilość Filtr osuszacz Ilość Wziernik Ilość Zawór elektromagnetyczny Zawór elektromagnetyczny Ilość Ilość Rozmiar paczki 11. Przewody zasilające Zasilanie Zabezpieczenie główne/ bezpiecznik Przewód zasilający Przewód połączeniowy jednostek wew. i zewn.
11 12. Schemat podłączenia Wyłącznik manualny Zasilanie V, 3fazy, 50Hz 13. Schemat połączeń elektrycznych Sygnał sterujący 230V Przewody zasilające Przewody sygnałowe Zasilanie V, 3fazy, 50Hz
