1 urządzenia klimatyzacyjne york ACTIVA Rooftop ARC-ARG-ARH-ARD Kompletny zakres od 45.1 kw do 84 kw YKN2open Charakterystyka Wysokie współczynniki COP i EER Cicha praca Wszystkie konfiguracje: Tylko chłodzenie, Chłodzenie + Gaz, Grzanie, Grzanie + Gaz Nowa płyta z podłączeniem BMS (standardowo protokół N2open) Odzysk energii (obrotowy wymiennik ciepła) Wentylator wyciągowy EC Zewnętrzny dostęp do elementów wysokiego i niskiego ciśnienia Dostępne filtry G4, F6 i F7 Konfiguracja Tandem (do 52 C temperatury zewnętrznej) A R C 045 A B Nomenclature B = Antzkorozyjna powłoka lamelek C = Wymiennik miedź-miedź (Konsultacja) A = wersja Wydajność chłodnicza: 045 = 45 kw Kategoria produktu: C = Tylko chłodzenie H = Pompa ciepła G = Nagrzewnica gazowa D = Pompa ciepła + Nagrzewnica gazowa (Dual) Rooftop Activa

2 80/81 ACTIVA Rooftop ARC-ARG-ARH-ARD 045 do 090 AB Technical features Modele tylko chłodzące ARC 045 AB ARC 060 AB ARC 075 AB ARC 090 AB Wydajność chłodnicza netto kw Pobór mocy kw EER Zakres pracy (obciąż. pełne / obciąże. częściowe) C 7 C ~ 46 C / -10 C ~ 52 C Modele pompa ciepła ARH 045 AB ARH 060 AB ARH 075 AB ARH 090 AB Wydajność chłodnicza netto kw Pobór mocy - chłodzenie kw EER Wydajność grzewcza (1) kw Pobór mocy - grzanie kw COP Zakres pracy (obciąż. pełne / obciąże. częściowe) C -10 C ~ 46 C / -10 C ~ 52 C Modele chłodzące + Nagrzewnica gazowa ARG 045 AB ARG 060 AB ARG 075 AB ARG 090 AB Wydajność chłodnicza netto kw Pobór mocy - chłodzenie kw Wydajność grzewcza (Standard) (1) kw Gaz ziemny 2ND-H, G20 m 3 /h Wydajność grzewcza (nagrz. gazowa) (1) kw Gaz ziemny 2ND-H, G20 m 3 /h Zakres pracy (obciąż. pełne / obciąże. częściowe) C -15 C ~ 46 C / -15 C ~ 52 C Modele pompa ciepła + Nagrzewnica gazowa ARD 045 AB ARD 060 AB ARD 075 AB ARD 090 AB Wydajność chłodnicza netto kw Pobór mocy - chłodzenie kw Wydajność grzewcza (1) kw Pobór mocy - grzanie kw Wydajność grzewcza (Standard) (1) kw Gaz ziemny 2ND-H, G20 m 3 /h Wydajność grzewcza (nagrz. gazowa) (1) kw Gaz ziemny 2ND-H, G20 m 3 /h Zakres pracy (obciąż. pełne / obciąże. częściowe) C -15 C ~ 46 C / -15 C ~ 52 C Dane wspólne dla obu modeli Zasilanie 400V/3 + N/ 50Hz Wielkość zabezpieczenia A Kabel zasilający Ilo. x mm 2 5 x 10 5 x 16 5 x 25 5 x 25 Kabel do termostatu Ilo. x mm 2 10 x 0,22 Ilość obiegów chłodniczych / Typ sprężarek 1 (tandem) / 2 x scroll Wentyl. naw. (nom. przepływ pow.) Wymiary netto Przepł. pow. m 3 /h Pobór mocy kw 3 4 5,5 7,5 Wysokość mm Szerokość mm Głębokość mm Masa netto ARC / ARG kg 900 / / / / Masa netto ARH / ARD kg 930 / / / / Wszystkie dane podane dla warunków EUROVENT przy zasilaniu 400V/3+N/50Hz. Chłodzenie : Temperatura powietrza wewnętrznego 27 C / 19 C TM i temperatura powietrza zewnętrznego 35 C Grzanie : Temperatura powietrza wewnętrznego 20 C i temperatura powietrza zewnętrznego 7 C / 6 C TM (1) Określając całkowitą wydajność grzewczą należy uwzględnić moc wentylatora nawiewnego. Oznaczenia kodowe Modele tylko chłodzące Modele pompa ciepła Modele chłodzące + Nagrzewnica gazowa Modele pompa ciepła + Nagrzewnica gazowa Termostat wymaga oddzielnego zamówienia ARC 045 AB ARC 060 AB ARC 075 AB ARC 090 AB S S S S ARH 045 AB ARH 060 AB ARH 075 AB ARH 090 AB S S S S ARG 045 AB ARG 060 AB ARG 075 AB ARG 090 AB S S S S ARD 045 AB ARD 060 AB ARD 075 AB ARD 090 AB S S S S DPC-1 Systemy powietrzne Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

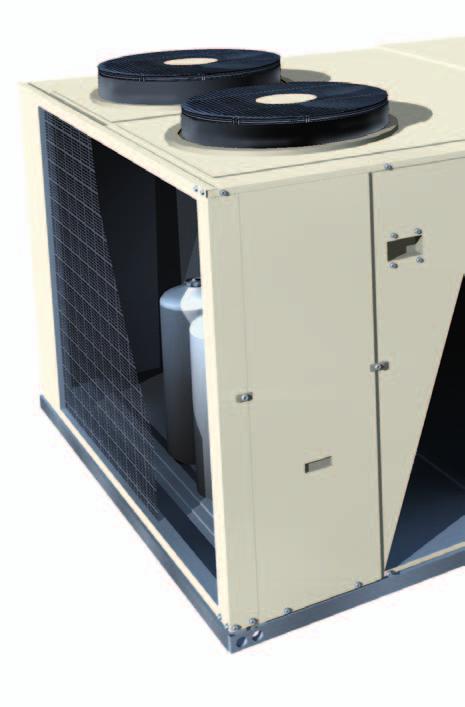

3 urządzenia klimatyzacyjne york Activa rooftop specyfikacja Płyta PCB Wentylator skraplacza Nowe wentylatory skraplacza z udoskonalonymi łopatami oraz pas zewnętrzny redukują zawirowania powietrza, zwiększają sprawność oraz obniżają poziom głośności. Sprężarki spiralne w konfiguracji Tandem Konfiguracja Tandem pozwala na pracę urządzenia z wyższą sprawnością przy obciążeniu częściowym (jedna sprężarka) oraz zwiększa zakres pracy nawet przy temperaturze otoczenia równej +52 C. Płyta PCB Nowa płyta sterująca posiada te same funkcje i zalety co YKlon V3 i dodatkowo posiada w standardzie możliwość sterowania obiegiem Tandem, nowe opcje (odzysk ciepła, wentylator wyciągowy) oraz możliwość komunikacji z systemem BMS (N2Open). Wentylator wyciągowy Umieszczony w specjalnej przestrzeni poniżej rooftopu, pracuje równolegle z wentylatorem nawiewnym bilansując ilość powietrza dostarczanego do i usuwanego z pomieszczenia. Doskonale sprawdza się w systemach, gdzie powietrze wywiewane charakteryzuje się wysokim ciśnieniem statycznym. W celu łatwej nastawy i automatycznego utrzymania punktu pracy w instalacji wykorzystuje manometr różnicowy i technologię EC.

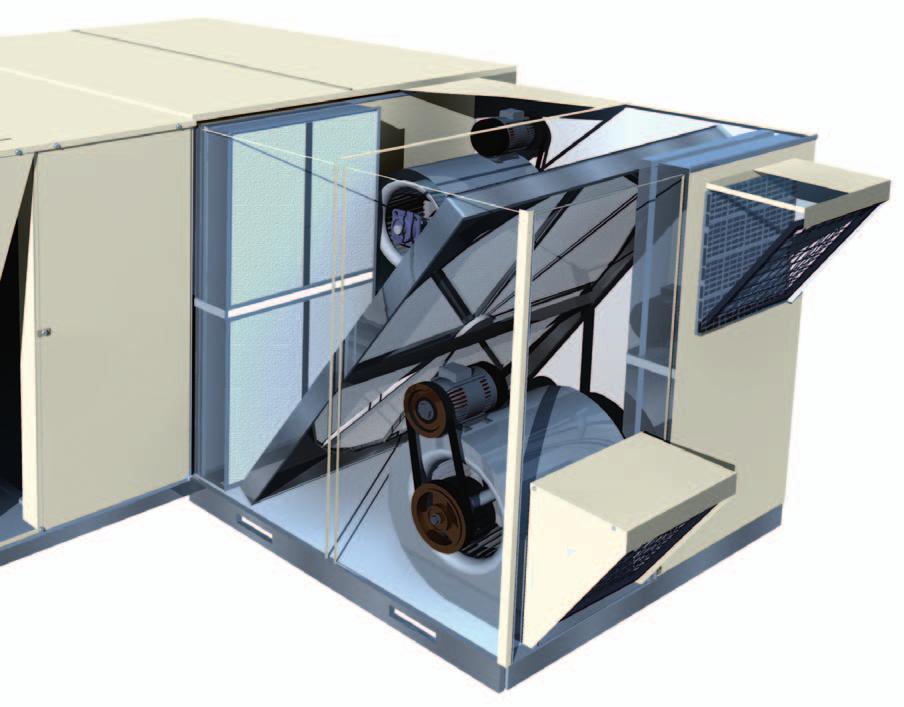

4 82/83 System odzysku energii Jest to rozwiązanie zalecane dla pogodzenia dwóch sprzecznych wymagań: ograniczenia kosztów eksploatacji (zwiększenie efektywności) przy jednoczesnym utrzymaniu jakości powietrza wewnętrznego na wysokim poziomie (poprzez wentylację). Obrotowy wymiennik ciepła odzyskuje energię pochodzącą z wydmuchiwanego powietrza i przekazuje ją do strumienia powietrza świeżego dostarczanego do klimatyzowanej przestrzeni. Używane materiały wytwarzane są przy wykorzystaniu najnowszych technologii pozwalających zwiększyć przepływ energii pochodzącej zarówno z ciepła jawnego jak i utajonego. Wymiennik jest podzielony na 6 części, które w łatwy sposób można zdjąć np. w celu czyszczenia. Systemy powietrzne Wymienniki typu V Dla urządzenia o określonych wymiarach zwiększają powierzchnię wymiany ciepła. Być wykonane z antykorozyjnej Blue (w wersji lub miedzianej dla trudnych warunków). Dla łatwego odpływu kondensatu, taca podłogowa jest nachylona. Rodzaje filtrów Łatwe do mycia filtry: filtr klasy G4 (skuteczność grawimetryczna powyżej 90%), klasa odporności pożarowej M1, posiada ocynkowaną ramę metalową umożliwiającą łatwe czyszczenie i wymianę. Dostarczany standardowo. Zestaw filtra F6: dla średniej skuteczności opacymetrycznej (Em) 60% Em 80% Zestaw filtra F7: dla średniej skuteczności opacymetrycznej (Em) 80% Em 90% Zgodnie z normą EN 779

5 urządzenia klimatyzacyjne york Akcesoria lub opcje Akcesoria lub opcje Kod Tylko chłodzenie Pompa ciepła Termostat DPC-1 S A A A A A A A A Ekonomizer z potrójnym sygnałem wejściowym lub S O O O O przepustnica z siłownikiem i daszkiem przeciwdeszczowym S O O O O Czujniki entalpii S O O O O O O O O Czujniki jakości powietrza S A A A A A A A A Wentylator wyciągowy S A A A A S A A A A Upustowa przepustnica barometryczna wraz z daszkiem S A A A A przeciwdeszczowym S A A A A Przepustnica świeżego powietrza i daszek S A A A A przeciwdeszczowy (2) S A A A A 4 kw S O O Wentylator o 5.5 kw S O O podwyższonym sprężu 7.5 kw S O O (HSD) 9.2 kw S O O 11 kw S O O Wentylator nawiewny z 5.5 kw S O O O O O O O O łagodnym rozruchem 11.5 kw S O O O O O O O O Zestaw do pracy w niskich temp. otoczenia S O O O O O O O O Zestaw do bocznego montażu kanałów S A A A A S A A A A Stała podstawa dachowa S A A A A S A A A A Regulowana podstawa dachowa S A A A A S A A A A Czujnik zabrudzenia filtra S O O O O O O O O Czujnik dymu S O O O O O O O O Termostatyczny czujnik detekcji ognia S O O O O O O O O Nagrzewnica wodna S O O O O O O O O 12 kw S O O O O O O O O Nagrzewnica elektryczna 25 kw S O O O O O O O O 37 kw S O O O O O O O O 50 kw S O O O O O O O O Zestaw przezbrojeniowy na propan S A A A A A A A A Zestaw przezbrojeniowy na gaz wysokoopałowy S O O O O O O O O S O O O O Filtr F6 S O O S O O S O O O O Filtr F7 S O O S O O S O O Kratowa osłona skraplacza S O O S O O O O Antywibracyjny zestaw montażowy S A A A A A A A A Wentylator wyciągowy w dolnym kanale S A A A A S A A A A Q6000 (1) S A A A A Odzysk energii Q3000 (1) S A A A A Q9000 (1) S A A A A Q4500 (1) S A A A A Zestaw filtra F6 dla odzysku energii S O/A O/A O/A O/A S O/A O/A O/A O/A Zestaw filtra F7 dla odzysku energii S O/A O/A O/A O/A S O/A O/A O/A O/A Płyta przekaźnik alarmowy S O/A O/A O/A O/A O/A O/A O/A O/A Wymiennik miedź-miedź Konsultacja O O O O O O O O O= Opcja (fabrycznie montowane). A= Akcesorium (dostarczane luzem). O/A= Istnieje możliwość fabrycznego montażu, jednakże musi to zostać opisane w zamówieniu. (1) = Wyposażenie odzysku energii zawiera: ekonomizer, osłonę przeciwdeszczową, czujnik jakości powietrza wewnętrznego, czujnik entalpii oraz filtry G4. (2) Przepustnica świeżego powietrza nie może być zainstalowana, gdy został wybrany ekonomizer lub przepustnica z siłownikiem.

6 84/85 Akcesoria lub opcje Kod Chłodzenie + Nagrzewnica gazowa Pompa ciepła + Nagrzewnica gazowa Termostat DPC-1 S A A A A A A A A Ekonomizer z potrójnym sygnałem wejściowym lub S O O O O przepustnica z siłownikiem i daszkiem przeciwdeszczowym S O O O O Czujniki entalpii S O O O O O O O O Czujniki jakości powietrza S A A A A A A A A Wentylator wyciągowy S A A A A S A A A A Upustowa przepustnica barometryczna wraz z daszkiem S A A A A przeciwdeszczowym S A A A A Przepustnica świeżego powietrza i daszek S A A A A przeciwdeszczowy (2) S A A A A 4 kw S O O Wentylator o 5.5 kw S O O podwyższonym sprężu 7.5 kw S O O (HSD) 9.2 kw S O O 11 kw S O O Wentylator nawiewny z 5.5 kw S O O O O O O O O łagodnym rozruchem 11.5 kw S O O O O O O O O Zestaw do pracy w niskich temp. otoczenia S O O O O O O O O Zestaw do bocznego montażu kanałów S A A A A S A A A A Stała podstawa dachowa S A A A A S A A A A Regulowana podstawa dachowa S A A A A S A A A A Czujnik zabrudzenia filtra S O O O O O O O O Czujnik dymu S O O O O O O O O Termostatyczny czujnik detekcji ognia S O O O O O O O O Nagrzewnica wodna S kw S Nagrzewnica elektryczna 25 kw S kw S kw S Zestaw przezbrojeniowy na propan S A A A A A A A A Zestaw przezbrojeniowy na gaz wysokoopałowy S O O O O O O O O S O O O O Filtr F6 S O O S O O S O O O O Filtr F7 S O O S O O S O O Kratowa osłona skraplacza S O O S O O O O Antywibracyjny zestaw montażowy S A A A A A A A A Wentylator wyciągowy w dolnym kanale S A A A A S A A A A Q6000 (1) S A A A A Odzysk energii Q3000 (1) S A A A A Q9000 (1) S A A A A Q4500 (1) S A A A A Zestaw filtra F6 dla odzysku energii S O/A O/A O/A O/A S O/A O/A O/A O/A Zestaw filtra F7 dla odzysku energii S O/A O/A O/A O/A S O/A O/A O/A O/A Płyta przekaźnik alarmowy S O/A O/A O/A O/A O/A O/A O/A O/A Wymiennik miedź-miedź Konsultacja O O O O O O O O Systemy powietrzne O= Opcja (fabrycznie montowane). A= Akcesorium (dostarczane luzem). O/A= Istnieje możliwość fabrycznego montażu, jednakże musi to zostać opisane w zamówieniu. (1) = Wyposażenie odzysku energii zawiera: ekonomizer, osłonę przeciwdeszczową, czujnik jakości powietrza wewnętrznego, czujnik entalpii oraz filtry G4. (2) Przepustnica świeżego powietrza nie może być zainstalowana, gdy został wybrany ekonomizer lub przepustnica z siłownikiem.
