1 systemy vrf 2010 YDS System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 100, 140, 252, 280, 335, 400, 450 C

2 systemy vrf YDS - System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 100, 140, 252, 280, 335, 400, 450 C Wydajność chłodnicza 10.0 kw do kw R410A System YDS Wydajności od 10 do 180 kw Zakres nominalnej wydajności (10% %) Technologia Digital Scroll Niskie poziomi hałasu Wysoka wydajność Łatwa i szybka instalacja Komfort Jakość Chłodzenie i grzanie Możliwość podłączenia do 64 jednostek wewnętrznych na jeden obieg chłodniczy (4 jednostki zewnętrzne) Kompletny zakres dla R410A Małe wymagania przestrzenne Zalecany szczególnie dla istniejących budynków Chłodzenie od -10 C do +48 C (temperatura otoczenia) Grzanie od -15 C do +30 C (temperatura otoczenia) by johnson controls

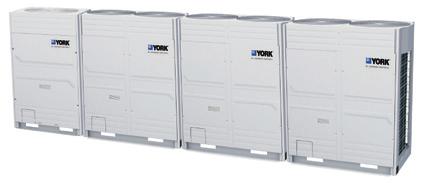

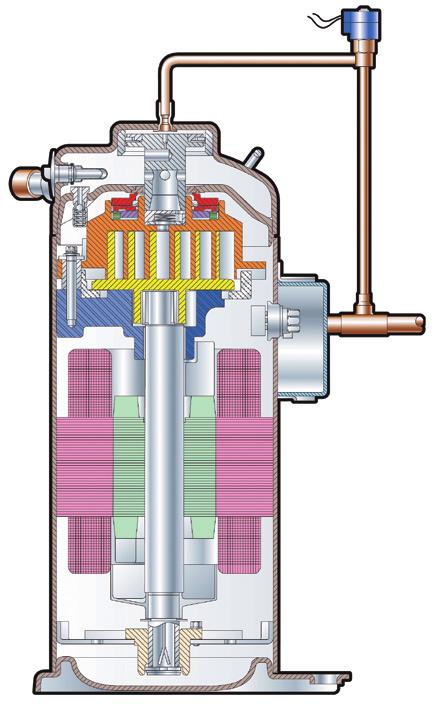

3 YDS - System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 100, 140, 252, 280, 335, 400, 450 C Technologia przyszłości: Działanie sprężarki Digital Scroll Sprężarka Digital Scroll wykorzystuje prostą i skuteczną metodę regulacji wydajności, zapewniając niebywałe jej wyniki. W celu dostosowania wydajności Digital Scroll pracuje dwustopniowo: stan obciążania, w którym sprężarka pracuje jak typowy Scroll przy pełnej wydajności i natężeniu przepływu oraz stan odciążania, w którym wydajność i przepływ są zerowe. Podczas odciążania pojawia się odstęp między spiralami. Po rozdzieleniu się spiral żaden przepływający gaz nie jest już sprężany. Zmiana czasu cyklu (czas stanu obciążania i czas stanu odciążania ) określa regulację wydajności sprężarki. Komora modulacji Otwór upustowy Zespół tłoka Sprężyna Zawór elektromagnet. Wraz z wprowadzeniem trzeciej generacji systemu YDS, oferujemy jeden z największych pod względem wydajności system VRF. Moc chłodnicza od 11 kw do 180 kw. Wydajność ta jest możliwa do osiągnięcia dzięki połączeniu ze soą 4 modułów jednostek zewnętrznych. System obejmuje swym zakresem 2 jednostki zewnętrzne o mocach 11 kw i 14 kw (sprężarka Digital Scroll) oraz 4 moduły podstawowe o wydajnościach od 25.2 kw do 45 kw. Każdy moduł podstawowy zawiera sprężarkę Digital Scroll oraz sprężarkę konwencjonalną. Do jednego obiegu chłodniczego można podłączyć do 64 jednostek wewnętrznych, które obejmują ponad 30 modeli: ścienne, kasetonowe, kanałowe, przypodłogowo-podsufitowe. Indywidualne zdalne sterowanie realizowane jest za pomocą pilota na podczerwień lub sterownica przewodowego. Ponadto istnieje możliwość zastosowania centralnego sterownica kw kw kw kw kw Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

4 systemy vrf YDS - System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 100 do 900 YDS techniczne - Jednostka zewnętrzna: Moduł pojedynczy Model YDMH 100C YDMH 140C YDMH 252C YDMH 280C YDMH 335C YDMH 400C YDMH 450C Wydajność chłodnicza kw Wydajność grzewcza kw Przepływ powietrza m 3 /h Poz. ciśnienia akust. w odl. 1 m db(a) Zasilanie 3/N/ 400V 50Hz Pobór mocy chłodzenie kw Prąd roboczy chłodzenie A Pobór mocy grzanie kw Prąd roboczy grzanie A Sprężarka Type Digital Scroll Digital Scroll i Fix Scroll i masy Wysokość x Szerokość x Długość mm 1245 x 940 x x 940 x x 980 x x 1380 x 830 Masa kg Średnice króćców Gaz 18mm / 3/4 28mm / 1 1/8 35mm / 1 3/8 Ciecz 10mm / 3/8 12mm / 1/2 16mm / 5/8 Napełnienie czynnikiem chłod. Type Długość rur / Różnica wysokości kg Maks. długość rur m Maks. różnica wysokości m Maks. ilość jednostek wewnętrznych R410A YDS techniczne - Jednostka zewnętrzna: Moduł podwójny Model YDMH 532C YDMH 560C YDMH 615C YDMH 680C YDMH 730C YDMH 785C YDMH 850C YDMH 900C Kombinacje modułów 1x YDMH252 1x YDMH280 2x YDMH280 1x YDMH280 1x YDMH280 1x YDMH280 1x YDMH335 1x YDMH400 1x YDMH335 1x YDMH400 1x YDMH450 1x YDMH450 1x YDMH450 2x YDMH450 Wydajność chłodnicza kw Wydajność grzewcza kw Poz. ciśnienia akust. w odl. 1 m db(a) Zasilanie 3/N/ 400V 50Hz Pobór mocy chłodzenie kw Pobór mocy grzanie kw i masy Wysokość x Szerokość x Długość mm 1630 x 1960 x x 2360 x x 2760 x 830 Masa kg między jednostką zewnętrzną a pierwszym rozgałęzieniem Gaz 35mm / 1 3/8 42mm / 1 5/8 Ciecz 18mm / 3/4 22mm / 7/8 freonowych Rurodag 1 16mm / 5/8 Rurodag 2 18mm / 3/4 Połączenie między modułami (grupa wynikowa) YDSA / RD102 YDSA / RD103 Maks. ilość jednostek wewnętrznych by johnson controls

5 systemy vrf YDS - System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 960 do 1800 YDS techniczne - Jednostka zewnętrzna: Moduł potrójny Model Kombinacje modułów YDMH 960C YDMH 1010C YDMH 1065C YDMH 1130C YDMH 1180C YDMH 1235C YDMH 1300C YDMH 1350C 2x YDMH280 2x YDMH280 1x YDMH280 1x YDMH280 1x YDMH400 1x YDMH450 1x YDMH335 1x YDMH400 1x YDMH280 1x YDMH335 1x YDMH400 1x YDMH450 1x YDMH450 2x YDMH450 2x YDMH450 2x YDMH450 3x YDMH450 Wydajność chłodnicza kw Wydajność grzewcza kw Poz. ciśnienia akust. w odl. 1 m db(a) Zasilanie 3/N/ 400V 50Hz Pobór mocy chłodzenie kw Pobór mocy grzanie kw i masy Wysokość x Szerokość x Długość mm 1630 x 3340 x x 3740 x x 4140 x 830 Masa kg między jednostką zewnętrzną a pierwszym rozgałęzieniem Gaz 42mm / 1 5/8 Ciecz 22mm / 7/8 freonowych Rurodag 1 16mm / 5/8 Rurodag 2 18mm / 3/4 Połączenie między modułami (grupa wynikowa) 1x YDSA / RD x YDSA / RD01 1x YDSA / RD x YDSA / RD01 Maks. ilość jednostek wewnętrznych YDS techniczne - Jednostka zewnętrzna: Moduł poczwórny Model YDMH 1405C YDMH 1455C YDMH 1520C YDMH 1570C YDMH 1630C YDMH 1685C YDMH 1750C YDMH 1800C Kombinacje modułów 3x YDMH335 3x YDMH335 2x YDMH335 1x YDMH400 1x YDMH450 1x YDMH400 2x YDMH335 1x YDMH280 1x YDMH335 1x YDMH400 1x YDMH450 2x YDMH450 3x YDMH450 3x YDMH450 3x YDMH450 4x YDMH450 Wydajność chłodnicza kw Wydajność grzewcza kw Poz. ciśnienia akust. w odl. 1 m db(a) Zasilanie 3/N/ 400V 50Hz Pobór mocy chłodzenie kw Pobór mocy grzanie kw i masy Wysokość x Szerokość x Długość mm x x x x x x x x 830 Masa kg między jednostką zewnętrzną a pierwszym rozgałęzieniem Gaz 54mm / 2 1/8 Ciecz 28mm / 1 1/8 freonowych Rurodag 1 16mm / 5/8 Rurodag 2 18mm / 3/4 Połączenie między modułami (grupa wynikowa) 1x YDSA / RD x YDSA / RD01 1x YDSA / RD x YDSA / RD01 Maks. ilość jednostek wewnętrznych

6 systemy vrf System YDS - Schemat systemu Przewody komunikacyjne Przewody sterujące Rozdzielacz Zasilanie jednostek wewnęetrznych Zasilanie jednostki zewnęetrznej Sterownik nadrzędny Pilot na podczerwień Pilot na podczerwień Pilot na podczerwień Sterownik przewodowy Pilot na podczerwień System YDS firmy YORK System firmy YORK oparty na Digital Scroll działa na zasadzie systemu VRF oferując ekonomiczne rozwiązanie dla projectów, które wymagają większej wydajności niż typowy system split czy multi split. A B C Zwiększenie odległości między jednostkami wewnętrznymi a zewnętrznymi stworzyło lepsze możliwości dla kompleksowych projetów klimatyzacji. A Rzeczywista długość rur freonowych : 150 m. B Maksymalna różnica wysokości : 70 m. C Maksymalna różnica wysokości między jednostkami wewnętrznymi : 15 m. by johnson controls

7 Inteligentna technologia Wygodna, przyjemna i inteligentna regulacja temperatury. Zaawansowany układ regulacji temperatury utrzymuje temperaturę pomieszczenia z dokładnością do ± 0.5 C. Taka precyzyjna regulacja poprawia poczucie komfortu. Obciążenie poszczególnych jednostek wewnętrznych mierzone jest przez układ sterowania, a ilość czynnika chłodniczego rozdzilanego do każdej jednostki wewnętrznej jest obliczana i regulowana przez mikroprocesor, dzięki czemu każda jednostka wewnętrzna może zaspokoić indywidualne potrzeby użytkownika. ( Temperatura ) Wykres rozkładu temperatur Dokładność regulacji temperatury - YDS Dokładność regulacji temperatury - typowy klimatyzator ( Czas ) System zarządzania YDS Możliwe jest sterowanie systemem YDS za pomocą komputera z oprogramowaniem lub podłączając go do ogólnego systemu BMS z protokołami Lo nwo r k s lub BacNet. Max. 8 obwodów (32 jednostki) AMR02Y AMR08Y Max. 64 obwodów AMR03Y SOFTWARE 3.0 AMR07Y R51 Sterowanie PC: 16 x sterownik AMR03Y = 1024 jed. wewnętrznych 16 x sterownik AMR02Y = 512 jed. zewnętrznych AMR01Y

8 systemy vrf YDS techniczne - Jednostka wewnętrzne Ścienne Model YDHW022C YDHW028C YDHW036C YDHW045C YDHW056C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 580 / 430 / / 800 / 650 Poz. ciśnienia akust. w odl. 1 m db(a) 42 / 39 / / 43 / 39 Prąd rozruchu A W x S x G mm 265 x 790 x x 920 x 225 Masa kg Gaz 12mm / 1/2 Ciecz 6mm / 1/4 Ścienne (z zintegrowanym zaworem rozprężnym) Model YDHWC022C YDHWC028C YDHWC036C YDHWC045C YDHWC056C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 580 / 500 / / 760 / 650 Poz. ciśnienia akust. w odl. 1 m db(a) 35 / 32 / / 38 / 34 Prąd rozruchu A W x S x G mm 290 x 915 x x 1070 x 210 Masa kg Gaz 12mm / 1/2 Ciecz 6mm / 1/4 Kasetonowe Model YDCS022C YDCS028C YDCS036C YDCS045C YDCS056C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 570 / 400 Poz. ciśnienia akust. w odl. 1 m db(a) 38 / / 36 Panel Prąd rozruchu A 3.6 W x S x G mm 254 x 580 x 580 Masa kg W x S x G mm 30 x 650 x 650 Masa kg 3 Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Kasetonowe Model YDCL056C YDCL071C YDCL080C YDCL090C YDCL112C YDCL140C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 950 / 800 / / / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 42 / 38 / / 45 / / 48 / / 45 / 43 Panel Prąd rozruchu A W x S x G mm 230 x 840 x x 840 x 840 Masa kg W x S x G mm 46 x 950 x 950 Masa kg 6 Gaz 16mm / 5/8 Ciecz 10mm / 3/8

9 Przypodłogowo - podsufitowe Model YDFC036C YDFC045C YDFC056C YDFC071C YDFC080C YDFC090C YDFC112C YDFC140C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 650 / 570 / / 600 / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 43 / 41 / / 43 / / 45 / 42 Prąd rozruchu A W x S x G mm 660 x 995 x x x x x 240 Masa kg Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Wolnostojąca Model YDEFS022C YDEFS028C YDEFS036C YDEFS045C YDEFS56C YDEFS071C YDEFS080C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 530 / 456 / / 485 / / 522 / / 542 / / 970 / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 37 / 35 / / 37 / / 37 / / 39 / / 41 / 38 W x S x G mm 625 / / / / / / 220 Masa kg Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Wolnostojąca do zabudowy Model YDCFS022C YDCFS028C YDCFS036C YDCFS045C YDCFS56C YDCFS071C YDCFS080C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 530 / 456 / / 485 / / 522 / / 542 / / 970 / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 37 / 35 / / 37 / / 37 / / 39 / 37 W x S x G mm 544 / 840 / / / / / / / 212 Masa kg Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Kanałowe (Blower) Model YDDN022C YDDN028C YDDN036C YDDN045C YDDN056C YDDN071C YDDN080C YDDN090C YDDN112C YDDN140C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 570 / 400 / / / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 34 / 32 / / 33 / / 41 / / 44 / / 45 / / 46 / 44 Spreż dyspoz. Pa W x S x G mm 210 x 955 x x x x x 800 Masa kg Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Dmuchawa wysokiego ciśnienia statycznego Model YDDH200C YDDH250C YDDH280C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 61 / 58 / 55 Spreż dyspoz. Pa 196 W x S x G mm 500 x x 928 Masa kg 122 Gaz 16mm / 5/8 Ciecz 10mm / 3/8

10 systemy vrf Sterowniki Pilot zdalnego sterowania Pilot zdalnego sterowania R05 Podświetlany wyświetlacz LCD, zegar, funkcje: Wł. / Wył. / Nastawa temperatury / Wybór trybu pracy / Wybór prędkości wentylatora / Automatyczna praca żaluzji. Wymaga zestawienia funkcji z odpowiednimi jednostkami wewnętrznymi. Pilot zdalnego sterowania R51 Wyświetlacz LCD, zegar, funkcje: Wł. / Wył. / Nastawa temperatury / Wybór trybu pracy / Wybór prędkości wentylatora / Automatyczna praca żaluzji. Sterownik nadrzędny Sterownik nadrzędny AMR02Y do sterowania jedn. zewnętrzymi Może sterować maks. 32 jednostkami zewnętrznymi. Sterownik nadrzędny AMR03Y do sterowania jedn. wewnętrzymi Może sterować maks. 64 jednostkami wewnętrznymi; Nowa funkcja blokady trybu pracy. Sterownik nadrzędny AMR09Y do sterowania jedn. wewnętrzymi Może sterować maks. 64 jednostkami wewnętrznymi. Nowa funkcja timera tygodniowego. by johnson controls

11 Sterowniki przewodowe AMR01Y Wł. / Wył. / Wybór trybu pracy / Nastawa temperatury / Wybór prędkości wentylatora / Zegar / Automatyczna praca żaluzji itd. Wbudowany czujnik temperatury. Timer tygodniowy Timer tygodniowy AMR02M Obsługuje jedną jednostkę wewnętrzną. Uwaga: Timer tygodniowy i sterownik nadrzędny do sterowania jednostkami wewnętrznymi nie mogą być użyte jednocześnie. Akcesoria do BMS LonWorks gateway AMR07Y Pośredniczy między siecią sterowników nadrzędnych (V3.0) a siecią LonWorks. Software 3.0 Trzecia wersja oprogramowania do centralnego zarządzania systemem przez sieć. Sterownik nadrzędny AMR08Y BMS Opcja BACNET LONWORK/ETHERNET, Maks. można podłączyć 4 grupy urządzeń (każda grupa może obejmować maks. 64 jednostki wewnętrzne lub 32 jednostki zewnętrzne).

12 2010 Johnson Controls, Inc. PL-CAT-YDS-C
