Deviflex - Zastosowania zewnętrzne kabli grzejnych DTCE DTIK DSM3 DTIV
|
|
- Irena Janicka
- 6 lat temu
- Przeglądów:
Transkrypt
1 Intelligent Heating Instrukcja instalacji DTCE DTIK DSM3 DTIV
2
3 0 Indeks 1 Wstęp Instrukcje bezpieczeństwa Wytyczne instalacji Schemat poglądowy układu Przegląd funkcji Ogólny opis instalacji Sposoby mocowania Obliczanie odległości między odcinkami kabla grzejnego Planowanie układu instalacji Przygotowanie miejsca instalacji Montaż elementów Instalacja elementów grzejnych Zastosowania Przegląd zastosowań Ochrona przeciwoblodzeniowa dachów i rynien Topienie śniegu na powierzchniach gruntowych Ochrona przeciwzamarzaniowa rur Ogrzewanie pól/rozsadników Kończenie instalacji Podłączanie termostatu Wstęp W niniejszym podręczniku obsługi słowem "element" określa się zarówno kable grzejne, jak i maty grzejne. Jeżeli występują określenia "kabel grzejny" lub "mata grzejna", instrukcja dotyczy wyłącznie elementu tego rodzaju. Przeznaczenie elementów grzejnych przedstawione w niniejszym podręczniku obsługi pokazano dalej w treści. W przypadku innych aplikacji prosimy o kontakt z najbliższym przedstawicielem handlowym. 1.1 Instrukcje bezpieczeństwa Nie wolno przecinać ani skracać elementów grzejnych Cięcie elementu grzejnego unieważnia gwarancję. Można ciąć lub skracać przewody doprowadzające i siatkę maty, aby dostosować je do wymagań - i w żadnym innym celu. DEVI VIFSV249 1
4 Elementy wolno instalować wyłącznie zgodnie z lokalnym prawem budowlanym, przepisami elektrycznymi oraz wytycznymi zawartymi w niniejszym podręczniku obsługi Wykonanie instalacji w jakikolwiek inny sposób ograniczy działanie elementu lub grozi niebezpieczeństwem, a także unieważnia gwarancję. Należy upewnić się że elementy, przewody doprowadzające, skrzynki rozdzielcze i pozostałe podzespoły elektryczne nie są narażone na działanie substancji chemicznych lub materiałów palnych w trakcie instalacji i eksploatacji. Połączenia elektryczne elementów wolno wykonywać wyłącznie uprawnionemu elektrykowi i na stałe. Przed przystąpieniem do montażu lub obsługi należy odłączyć zasilanie od wszystkich obwodów. Połączenie ze źródłem zasilania nie może być dostępne dla użytkownika końcowego. Każdy ekran kabla grzejnego należy uziemić zgodnie z lokalnymi przepisami elektrycznymi, a następnie podłączyć do wyłącznika różnicowoprądowego. Zalecane znamiona zadziałania wyłączników różnicowo-prądowych to 30 ma, ale mogą one wynosić do 300 ma jeżeli upływ pojemnościowy może doprowadzać do niepoprawnego działania wyłączników. Elementy grzejne należy podłączyć do wyłącznika rozłączającego wszystkie bieguny. Element należy wyposażyć w odpowiednio zwymiarowany bezpiecznik lub wyłącznik automatyczny, np. 10/13 A dla przewodu doprowadzającego 1,5 mm 2 i 16/20 A dla 2 przewodu doprowadzającego 2,5 mm. ❺ ❻ ❼ ❷ ❹ ❸ ❶ 1. Kabel grzejny 2. Termostat 3. Czujnik 4. Ekran 5. RCD (wyłącznik różnicowoprądowy) 6. Wyłącznik wszystkich biegunów 7. Bezpiecznik Połączenia Faza - czarny Zero - niebieski Uziemienie - ekran Należy oznaczyć położenie elementu grzejnego za pomocą oznaczeń ostrzegawczych lub znaków na przyłączu zasilania oraz/i w krótkich odstępach na długości obwodu, w wyraźny sposób. w każdej dokumentacji elektrycznej po wykonaniu instalacji. Nie wolno przekraczać maksymalnej gęstości cieplnej (W/m 2 ) dla rzeczywistej aplikacji. 2 VIFSV249 DEVI
5 1.2 Wytyczne instalacji Produkt nie zawiera substancji szkodliwych. Przechowywać w suchym i ciepłym miejscu w temperaturze od +5 C do +30 C. Przygotować miejsce instalacji, usuwając ostre przedmioty, brud itp. Regularnie mierzyć rezystancję i oporność izolacji przed wykonaniem instalacji i w jej trakcie. Elementy nie mogą dotykać się wzajemnie ani krzyżować. Temperatura elementu musi być kontrolowana, zaś element nie może pracować w temperaturze otoczenia powyżej 10 C. Elementy, a zwłaszcza ich połączenia należy chronić przed obciążeniami i naprężeniami mechanicznymi. Nie układać elementów grzejnych pod ścianami i stałymi przeszkodami. Unikać izolowania elementów grzejnych, sąsiedztwa innych źródeł ciepła oraz szczelin dylatacyjnych. 1.3 Schemat poglądowy układu Deviflex Ochrona przeciwzamarzaniowa dachów rynien Ochrona przeciwoblodzeniowa powierzchni gruntowych Ochrona przeciwmrozowa instalacji rurowych Ogrzewanie upraw rolniczych/ szklarnie DTCE P P A D DTIK - P w asfalcie - - DSM3 - D - P do modernizacji DTIV - - P - P A Zalecenie podstawowe dla tej aplikacji. Zalecane, lecz istnieją lepsze rozwiązania. D Zaprojektowany i dopuszczony dla tej aplikacji. - Nie nadaje się! Nie używać! 1.4 Przegląd funkcji 1. Element 2. Odległość międzyosiowa 3. Połączenie z przewodem doprowadzającym 4. Przewód doprowadzający 5. Skrzynka rozdzielcza (jeżeli jest dostępna) 6. Czujnik 7. Termostat DEVI VIFSV249 3
6 2 Ogólny opis instalacji 2.1 Sposoby mocowania Deviclip Twist Do siatek zbrojeniowych. Deviclip CC Służy do dokładnego utrzymania odległości między kablami grzejnymi (co 1 cm) na róznych powierzchniach, odporny na działanie promieni UV. Devifast Służy do dokładnego utrzymania odległości między kablami grzejnymi (co 2,5 cm) na różnych powierzchniach przed zalaniem. Dostępny w wykonaniu z miedzi do montażu na dachach. Deviclip Gutter Służy do dokładnego utrzymania odległości między kablami grzejnymi (co 1 cm) w rynnach, odporny na działanie promieni UV. Deviclip Roof Hook Służy do mocowania kabli do istniejących śrub pokryć dachowych, odporny na działanie promieni UV. Deviclip Guard Hook Służy do mocowania kabli do płotków przeciwśniegowych i krawędzi dachów, odporny na działanie promieni UV. Deviclip Relief Służy jako zawiesie dla kabli grzejnych zamontowanych w rurach spustowych. Spaceclip Do mocowania i ochrony kabli grzejnych przed ostrymi krawędziami w miejscach przejscia z rynny do rury spustowej. Devifast Double Do mocowania petli kabla grzejnego w rurach spustowych. Taśma aluminiowa DEVI Zapewnia skuteczniejszą wymianę ciepła (radiator). 2.2 Obliczanie odległości między odcinkami kabla grzejnego W przypadku połaci dachowych, stref gruntowych i innych powierzchni, odległość C-C jest odległością w centymetrach między sąsiednimi odcinkami kabla grzejnego. W przypadku ogrzewania rynien i rur, należy odnieść się do ilości kabli grzejnych na metr rynny lub rury - patrz punkt 4.2 i 4.4. C-C = Powierzchnia [m 2 ] x 100 cm] lub Długość kabla [m] C-C = Moc liniowa kabla [W/m] x 100 cm] Moc jednostkowa [W/m2] 2 ] Maks. moduł C-C: Systemy dachowe i rynnowe Powierzchnie gruntowe Ogrzewanie upraw rolniczych/szklarnie W/m² przy 220 V/400 V 10 cm 15 cm 25 cm Moduł C-C [cm] 20 W/m 25 W/m 30 W/m , , VIFSV249 DEVI
7 W/m² przy 230 V/400 V Moduł C-C [cm] 20 W/m 25 W/m 30 W/m , , W/m² przy 230 V/400 V Moduł C-C [cm] 20 W/m 25 W/m 30 W/m , , Planowanie układu instalacji Należy sporządzić szkic poglądowy instalacji, przedstawiający rozplanowanie elementów przewody doprowadzające i mufy połączeniowe skrzynkę przyłączową/rozdzielnicę (jeżeli dotyczy) czujnik skrzynka rozdzielcza termostat Zapisać szkic Znając dokładne położenie tych podzespołów ułatwimy wykrycie i naprawę uszkodzonych elementów. Należy pamiętać, aby: Zawsze przestrzegać wszystkich zaleceń przedstawionych w części 1.2. Należy zachować poprawny moduł C-C (dotyczy to wyłącznie kabli grzejnych) - patrz część 2.2. Należy przestrzegać wymaganej głębokości instalacji i stosować wymagane zabezpieczenia mechaniczne przewodów doprowadzających. W przypadku montażu więcej niż jednego kabla grzejnego, nie wolno łączyć ich szeregowo - wszystkie kable grzejne należy podłączyć równolegle do skrzynki rozdzielczej. W przypadku kabli grzejnych dwustronnie zasilanych (jednożyłowych), oba przewody zasilające należy podłączyć do skrzynki rozdzielczej. 2.4 Przygotowanie miejsca instalacji Usunąć wszystkie pozostałości po starej instalacji (jeżeli występuje). Należy upewnić się, że powierzchnia montażu instalacji jest równa, stabilna, gładka, sucha i czysta. W razie potrzeby należy uszczelnić szczeliny wokół rur, spustów i ścian lub założyć osłonę z folii Na powierzchni nie mogą znajdować się ostre krawędzie, liście, brud lub ciała obce. DEVI VIFSV249 5
8 3 Montaż elementów Montażu kabli grzejnych nie należy prowadzić w temperaturze poniżej -5 C. Kable grzejne mogą sztywnieć w niskiej temperaturze. Po rozwinięciu kabla grzejnego, należy podłączyć go na chwilę do zasilania, aby nieco zmiękł przed montażem. Jeżeli wartości rezystancji i rezystancji izolacji różnią się od podanej na etykiecie/określonej w normach - element należy wymienić. Rezystancja musi być zawarta w granicach -5% - +10% wartości podanej na etykiecie. Rezystancja izolacji musi wynosić ponad >20 MΩ dla co najmniej 500 V, najlepiej 2,5 kv. Pomiar rezystancji Pomiaru rezystancji kabla grzejnego należy dokonać: Po rozpakowaniu kabla grzejnego Po zakończeniu montażu kabla grzejnego Po zainstalowaniu w postaci końcowej 3.1 Instalacja elementów grzejnych Należy przestrzegać instrukcji i wytycznych w części 1.1 i 1.2. Elementy grzejne Należy ułożyć kabel grzejny w taki sposób, aby jego odległość od przeszkód wynosiła co najmniej połowę modułu C-C. Elementy muszą dobrze przylegać do powierzchni przekazującej ciepło (dachu, piasku, gleby, betonu, rury itp.) - szczegółowe informacje przedstawiono w części 4. Kable grzejne Należy zachować poprawny moduł C-C Wartość modułu C-C - patrz część 2.2. Kabel grzejny należy ułożyć w taki sposób, aby znajdował się od przeszkód w co najmniej połowie wartości modułu C-C. Średnica gięcia kabla grzejnego powinna wynosić co najmniej sześciokrotność jego średnicy. Kable grzejne oznaczono podziałką co 1 m, co ułatwia ich instalację Rzeczywista długość kabla może różnić się w granicach +/- 2%. Maty grzejne Maty grzejne należy rozwijać tak, aby kabel grzejny znajdował się na górze. Gdy mata grzejna zostanie rozwinięta do końca powierzchni montażu, należy przeciąć siatkę i obrócić matę przed jej dalszym rozwinięciem w przeciwnym kierunku. Rzeczywista długość maty może różnić się w następujących zakresach: +/-1 zwój w przypadku mat o długości od 5 do 10 m +/- 2 zwoje w przypadku mat o długości ponad 10 m. Przedłużanie przewodów doprowadzających Należy unikać przedłużania przewodów doprowadzających gdy tylko to możliwe. Przedłużenie przewodów zasilających należy wykonać w postaci mufy termokurczliwej lub w puszce montażowej. Dopuszcza się maksymalnie 5% spadek napięcia na całej długości przewodu zasilającego. Większa długość przewodu zasilającego zwiększa wartość pojemnościowego prądu upływowego, co oznacza że wartość prądu różnicowego wyłącznika różnicowo-prądowego będzie musiała być wyższa. 6 VIFSV249 DEVI
9 Czujniki Czujniki są elementami pod napięciem (230 V), więc czujnik i przewody czujnika należy prowadzić w rurkach plastikowych. Przewody czujnika można przedłużać do 50 m przewodem o przekroju żyły 1,5 mm2, bez koniecznosci kompensacji. W części 4 przedstawiono konkretne zastosowania. 4 Zastosowania 4.1 Przegląd zastosowań Należy przedstrzegać następujących wartości mocy jednostkowej dla danego zastosowania. Temperatura otoczenia Ochrona przeciwoblodzeniowa dachów i rynien Ochrona przeciwoblodzeniowa powierzchni gruntowych Ogrzewanie upraw rolniczych/ szklarnie Rozmrażanie na wiosnę [ C] [W/m2] [W/m2] [W/m2] [W/m2] 0 do Min. 80 Min do do do Ochrona gleby przed przemarzaniem Ochrona przeciwzamarzaniowa rurociągów [W/m] Δt [K] Grubość izolacji [mm] Średnica rury DN [mm] DEVI VIFSV249 7

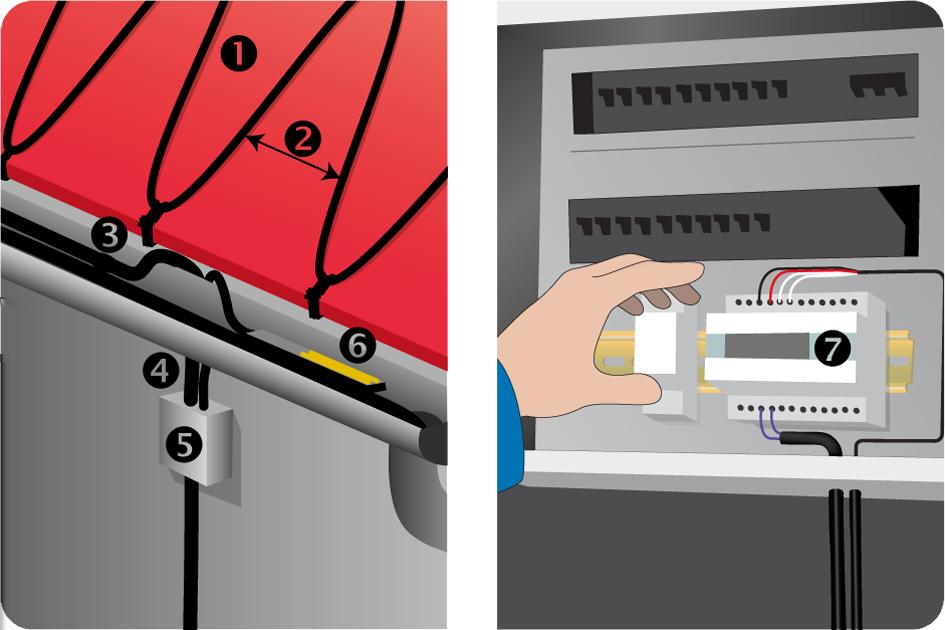

10 4.2 Ochrona przeciwoblodzeniowa dachów i rynien Patrz rys. 1. Krawędź/okap dachu 2. Rynna 3. Rura spustowa odprowadzjąca wodę do kanalizacji deszczowej 4. Rynna dachowa 5. Dach płaski z odwodnieniem 6. Dach z płotkiem przeciwśniegowym 7. Rura spustowa odprowadzająca wodę na powierzchnię gruntu Aby zapewnić odpowiednią ilość ciepła w rynnach i rurach spustowych, moc kabli grzejnych oraz ilość kabli na długości rynny/rury (n) zależy od: temperatury obliczeniowej średnicy rynny/rury Średnica rynny/rury Ilość kabli n Ø mm 1 Ø mm 2* Ø mm 3 * Dwa odcinki kabla grzejnego 30 W/m (60 W/m łącznie) wymagają rury spustowej o średnicy co najmniej Ø120 mm oraz regulatora z czujnikiem wilgoci i temperatury np. Devireg 850. Temperatura otoczenia Moc jednostkowa DTCE-20 DTCE-30 n Odl. między sąsiednimi odcinkami kabla (moduł ułożenia kabla grzejnego) n Odl. między sąsiednimi odcinkami kabla (moduł ułożenia kabla grzejnego) C [W/m²] [-] [cm] [-] [cm] 0 do do do * do * 8 Opis instalacji Należy zainstalować czujnik Devireg jeżeli jest on dostępny - wewnątrz rynny, zgodnie z instrukcją montażu czujnika. Należy poinformować użytkownika, aby sprawdzał miejsca instalacji pod kątem ostrych krawędzi, liści, zanieczyszczeń i na jesieni usuwał je z instalacji grzewczej dachu i rynien. Przedłużyć kable czujników i przewody zasilające, połączenia zaś należy ułożyć w suchym miejscu lub puszce montażowej. Uszczelnić wszystkie przejścia przez np. dachy i ściany. 8 VIFSV249 DEVI

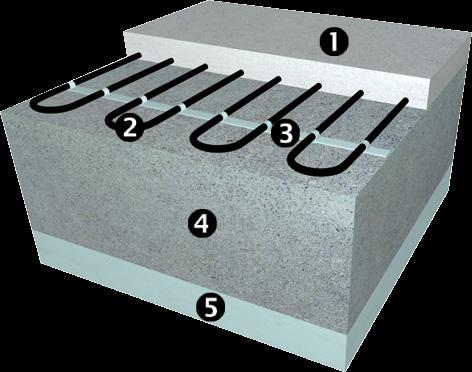

11 4.3 Topienie śniegu na powierzchniach gruntowych Konstrukcje wolnostojące, np. pomosty, schody, mosty i tarasy Patrz rys. 1. Warstwa wierzchnia płyty betonowej lub nawierzchni asfaltowej. 2. Deviflex - kabel grzejny. 3. Deviclip - taśma montażowa lub siatka zbrojeniowa. 4. Podbudowa konstrukcyjna. 5. Izolacja Powierzchnie gruntowe, np. rampy i parkingi Patrz rys. 1. Warstwa wierzchnia płyty betonowej llub asfaltobeton. 2. Podsypka piaskowa, beton lub asfaltobeton. 3. Deviflex - kabel grzejny. 4. Deviclip - taśma montażowa lub siatka zbrojeniowa. 5. Warstwa nośna wykonana z tłucznia kamiennego/betonu/starego asfaltu. 6. Izolacja (opcjonalnie, należy upewnić się, czy warstwa nośna jest odpowiednia). 7. Grunt rodzimy. Powierzchnie gruntowe, np. drogi, chodniki i ścieżki Patrz rys. 1. Warstwa wierzchnia z kostki nawierzchniowej lub płyty betonowej 2. Podsypka piaskowa 3. Deviflex - kabel grzejny 4. Deviclip - taśma montażowa lub siatka zbrojeniowa. 5. Podbudowa z tłucznia kamiennego. 6. Izolacja (opcjonalnie, należy upewnić się, czy warstwa nośna jest odpowiednia). 7. Grunt rodzimy Termostat z czujnikiem wilgoci i temperatury jest bezwglednie wymagany: W przypadku podsypki piaskowej i mocy maty od 250 W/m2 2 lub mocy kabla od 25 W/m. W przypadku nawierzchni asfaltowej lub warstwy betonu i mocy kabla od 30 W/m z mocą jednostkową powyżej 500 W/m2 2 (moduł C-C < 6 cm). Ograniczone źródło zasilania Zmniejszyć powierzchnię ogrzewaną, np. ogrzewając wyłącznie pasy przebiegu kół zamiast całej powierzchni drogi. Podzielić obszar na 2 strefy, sterowanie Devireg 850. Zainstalować mniej W/m² (mocy na m. kw.) niż jest to zalecane. Zmniejszy się sprawność instalacji (topienia śniegu). Nie instalować mniej W/m2 2 niż jest to zalecane w pobliżu studzienek odwadniających lub odwodnienia liniowego. Nie wolno instalować kabli w samym piasku Kable grzejne należy zabezpieczyć twardą warstwą wierzchnią Dopuszczalne jeżeli zainstalowano zgodnie z częścią 4.5, "Ogrzewanie pól/rozsadników" Montaż w betonie, zaprawie lub w cienkiej "zacierce" Materiał, w którym kabel będzie zatopiony, nie może zawierać kamieni o ostrych krawędziach. Materiał musi być wystarczająco płynny, jednolity i pozbawiony pęcherzy powietrza: Wylewać powoli, aby nie dopuścić do przesunięcia kabla grzejnego. Ograniczyć prace z użyciem grabi, łopat, wibratorów i walców. Element grzejny musi być całkowicie zatopiony na głębokości co najmniej 5 mm. Czas wiązania musi wynosić co najmniej 30 dni w przypadku betonu i 7 dni dla wylewki samopoziomującej. DEVI VIFSV249 9

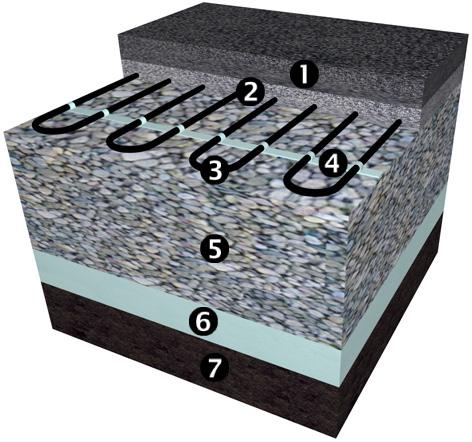

12 Zalewanie w asfalcie lub betonie asfaltowym (drogowym) Użyć Deviflex DTIK, kabel musi być całkowicie pokryty wylewką. Zatapiać w asfalcie mastyksowym schłodzonym do 240 C lub w 3 centymetrowej warstwie ręcznie wylewanego betonu asfaltowego (o maksymalnej ziarnistości kamieni 8 mm), schłodzonego do co najmniej 80 C przed nałożeniem drugiej warstwy za pomocą walca o masie maksymalnej 500 kg (bez wibratora). Założyć osłonę czujnika gruntowego Ø100 x H 100 mm, wykonaną z materiału termoodpornego, np. izolacji ze szkła komórkowego. Założyć rurkę czujnika o wym. 5/8"-3/4" wykonaną z materiału termoodpornego, np. metalu. Opis instalacji Przygotować powierzchnię instalacji za pomocą akcesoriów mocujących Deviclip i/lub siatki zbrojeniowej. Zamocować rurkę kabla czujnika i rurkę/osłonę dla czujnika Devireg jeżeli będzie on stosowany. Przewody doprowadzające ułożyć w rurkach termokurczliwych, a połączenia umieścić w suchym miejscu lub puszce montażowej. Uszczelnić wszystkie przejścia przez ściany i inne konstrukcje. Założyć taśmę ostrzegawczą na przewody doprowadzające. Po ułożeniu kostki lub wylaniu betonu/asfaltu, należy założyć zewnętrzny czujnik i ułożyć kable czujników zgodnie z instrukcją dla czujników. 4.4 Ochrona przeciwzamarzaniowa rur Czujnik wykrywania Patrz rys. 1. rur. 2. Deviflex - kabel grzejny. 3. Izolacja. 4. Mocowanie. 5. Zawór. Ochrona przeciwzamarzaniowa do wnętrza rur Patrz rys. Wymagana moc [W/m] opisana jest w tabeli w części 4.1 i zależy od: λ W/mK Przewodność cieplna izolacji 0,04 w tabeli Δt K Różnica temperatury między czynnikiem i otoczeniem D mm Średnica zewnętrzna izolacji d mm Średnica zewnętrzna rury 1. Izolacja. 2. Deviflex - kabel grzejny. 3. Czujnik (nie pokazano). 4. Mocowanie. Wykrywanie rur podziemnych Patrz rys. 1. Pustak betonowy (opcjonalnie) i lub izolacja ze styroduru (opcjonalnie). 2. Deviflex - kabel grzejny. 3. Podsypka piaskowa. 4. Grunt rodzimy. 5. Czujnik (nie pokazano). 10 VIFSV249 DEVI
13 Ilość kabli n Stosunek wymaganej mocy i mocy kabli Ilość kabli na metr długości Min. 2 dla DN Liczba całkowita = kable proste (łatwiejszy montaż) Ułamek dziesiętny = owinięte wokół rury Rury plastikowe: Moc maks. kabla 10 W/m. Należy ułożyć taśmę aluminiową pod i nad kablem na całej jego długości. W przypadku DTIV instalowanego wewnątrz rur: Nie przeciągać kabli przez zawory. Kabel grzejny można w wyjątkowych przypadkach obciąć na maks. 10% jego długości, poprowadzić poza przewodem i do dławika zaciskowego. Nie wolno włączać zasilania przed napełnieniem rur. Opis instalacji Kable owinięte wokół rur są przymocowane w sposób przedstawiony na ilustracji co cm długości rury, za pomocą taśmy aluminiowej. Kable proste należy mocować w sposób przedstawiony na ilustracji, zgodnie z układem godziny 5 lub 7 na tarczy zegara. Kable wewnątrz rur są mocowane bezpośrednio w środku za pomocą dławika zaciskowego. Założyć taśmę aluminiową pod (obowiązkowo w przypadku rur plastikowych) i nad rurą na całej długości kabla. Przedłużyć przewody doprowadzające/zakończyć kable, zaś połączenia umieścić w suchym miejscu lub puszce montażowej. Skrzynkę rozdzielczą należy zamocować na rurze lub obok niej, zaś termostat należy zainstalować obok rury 4.5 Ogrzewanie pól/rozsadników Pole ogrzewane uznaje się za miejsce pracy; są nimi np. murawy piłkarskie pola golfowe szklarnie Patrz instrukcja bezpieczeństwa w części 1.1. Należy zawsze starannie zaplanować głębokość instalacji Należy uzgodnić instalację z lokalnymi dostawcami energii i organami BHP przed przystąpieniem do instalacji kabli Przestrzegać lokalnych przepisów dotyczących głębokości instalacji i zabezpieczenia mechanicznego przewodów doprowadzających Należy zwrócić uwagę na głębokość wbijania takich przedmiotów, jak napowietrzacze trawy, odprowadzeń pionowych, szpadli, oszczepów, kołków, kotw itp. W celu zachowania skuteczności ogrzewania, głębokość instalacji nie być większa niż cm. Wszelkie prace ziemne po wykonaniu instalacji wolno przeprowadzać wyłącznie odpowiednio przeszkolonym osobom. Ogrzewanie upraw rolniczych/szklarnie należy podzielić na wiele stref w zależności od powierzchni pola, jego nasłonecznienia i zacienienia. Każda strefa powinna być wyposażona w 2 czujniki lub 1 sondę czujnikową do pomiaru średniej temperatury wierzchniej warstwy gleby. Użyć hermetycznych skrzynek przyłączowych lub studzienek kablowych do podłączania przewodów doprowadzających do źródła zasilania. Maksymalna odległość od skrzynki przyłączowej lub studzienki kablowej wynosi 20 m. DEVI VIFSV249 11
14 Opis instalacji Rozwinąć elementy i przymocować je do konstrukcji nośnej. W przypadku modernizowanych instalacji można użyć kabli DSM3 które zatapia się w glebie. Podłączyć przewody doprowadzające do hermetycznych skrzynek przyłączowych lub studzienek kablowych w odległości do 20 m od każdej strefy. Rurkę zamocować w jak najwyższym punkcie - dotyczy kabli czujnika lub sondy czujnika w każdej ze stref. Przewody doprowadzające prowadzić w korycie kablowym jedną warstwą (bez zwojów i rur). Założyć taśmę ostrzegawczą na przewody doprowadzające i zasypać piaskiem. 1. Kabel grzejny 2. Termostat 3. Czujnik 4. Ekran 5. RCD (wyłącznik różnicowoprądowy) 6. Wyłącznik wszystkich biegunów 7. Bezpiecznik 8. Skrzynka przyłączowa 5 Kończenie instalacji Podłączanie kabli Podłączyć wszystkie przewody doprowadzające i czujnik do skrzynki rozdzielczej. Instrukcje instalacji termostatu przedstawiono w odpowiednim podręczniku. 12 VIFSV249 DEVI
15 Próba końcowa i dokumentacja Należy upewnić się, że powierzchnia rozprowadzająca ciepło (tj. dach, rura) zniesie ciepło wypromieniowywane przez element. Dotyczy to zwłaszcza przypadków, gdy element jest podłączony do termostatu, który nie umożliwia ustawienia temperatury maksymalnej - szczegółowe informacje na ten temat przedstawiono w części 4. Należy udokumentować, co następuje - w postaci opisów, rysunków lub zdjęć: typ kabli, odległość między kablami, głębokość, układ, identyfikator obwodu, czujniki; położenie połączeń między przewodami doprowadzającymi a elementami grzejnymi. położenie zakończeń kablowych (dotyczy wyłącznie kabli z dwoma przewodnikami). położenie szczelin dylatacyjnych (jeżeli są). Wypełnić formularz gwarancyjny. Ponownie sprawdzić i porównać ze sobą rezystancję znamionową i oporność izolacji. Przekazać instalację użytkownikowi końcowemu Należy pouczyć użytkownika końcowego lub nadzór o działaniu i utrzymaniu układu grzejnego. Przed każdym sezonem ciągłej pracy należy sprawdzić tablicę rozdzielczą, termostat i czujniki pod kątem usterek. 5.1 Podłączanie termostatu Jeżeli element jest podłączony do termostatu, np. Devireg, należy skonfigurować jego ustawienia podstawowe zgodnie z poniższą tabelą i w sposób przedstawiony w podręczniku obsługi termostatu. Jeżeli to możliwe, należy ustawić temperaturę dopuszczalną zgodnie z zaleceniami producenta, aby zapobiec uszkodzeniu np. podłogi lub rury. Jednakże należy zauważyć, że wartość graniczna temperatury nie może przekraczać temperatury maksymalnej określonej dla aplikacji (patrz część 4). Termosta t Devireg 316 Devireg 330/610 Devireg 850 Maks. obciąże nie Ochrona przeciwoblodzenio wa dachów i rynien Ochrona przeciwoblodzenio wa powierzchni gruntowych Ochrona przeciwmrozowa instalacji rurowych Ogrzewanie upraw rolniczych/szklarnie 16 A -7 C < Wł. < +3 C /10 A Wł. < +3 C Wł. < +3 C Wł. < +5 C Odmrażanie +3 C Uprawa +7 C 2 x 15A Roztapianie < +3 C Roztapianie < +3 C Czuwanie < -3 C - - DEVI VIFSV249 13
16 Danfoss A/S Electric Heating Systems Ulvehavevej Vejle Denmark Phone: Fax: Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszystkie prawa zastreżone & VIFSV249 Produced by Danfoss 05/2011
