Instrukcja instalacji. Zastosowania grzewcze kabli DEVIflex. devi.com

Transkrypt

1 Instrukcja instalacji devi.com

2

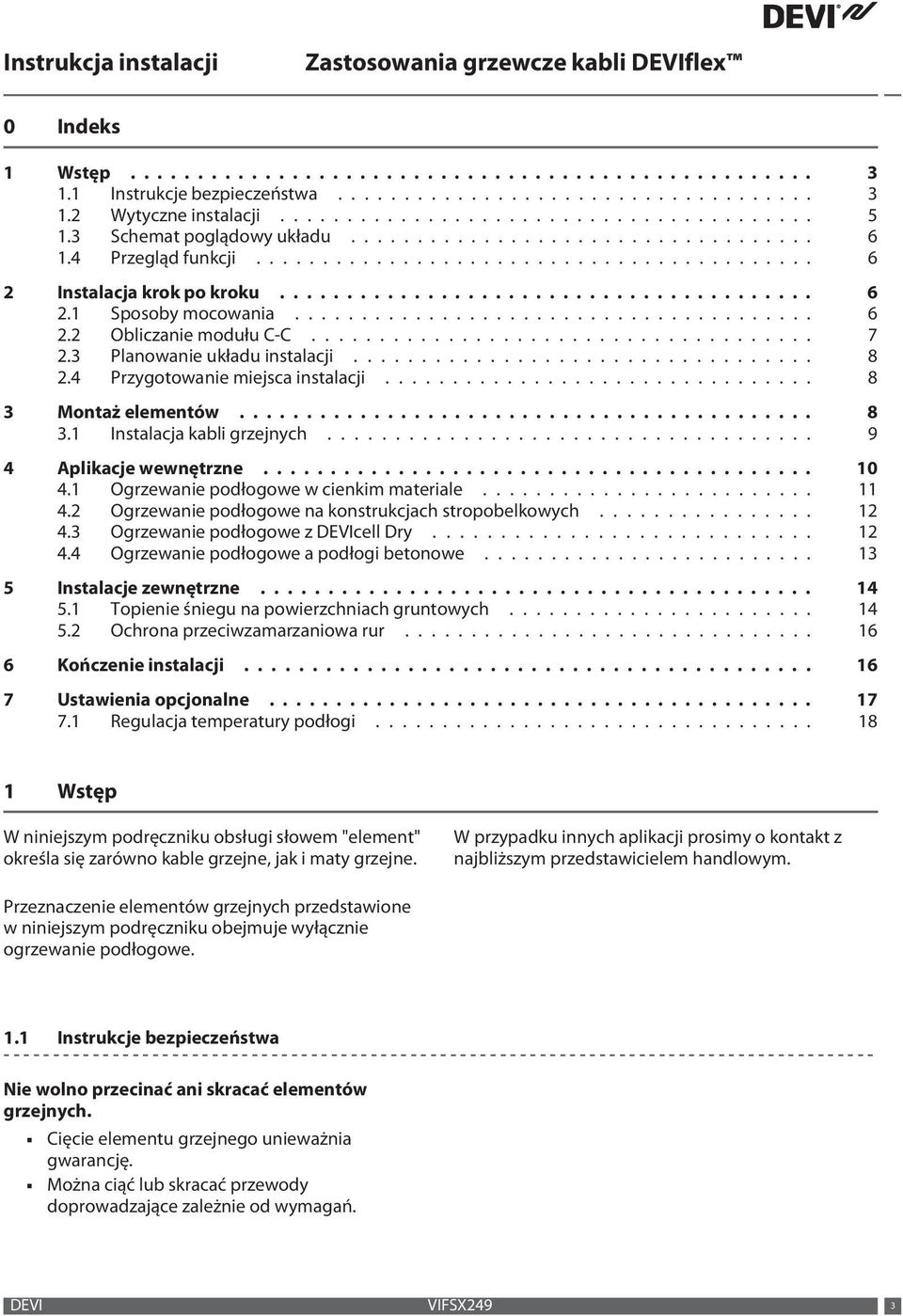

3 0 Indeks 1 Wstęp Instrukcje bezpieczeństwa Wytyczne instalacji Schemat poglądowy układu Przegląd funkcji Instalacja krok po kroku Sposoby mocowania Obliczanie modułu C-C Planowanie układu instalacji Przygotowanie miejsca instalacji Montaż elementów Instalacja kabli grzejnych Aplikacje wewnętrzne Ogrzewanie podłogowe w cienkim materiale Ogrzewanie podłogowe na konstrukcjach stropobelkowych Ogrzewanie podłogowe z DEVIcell Dry Ogrzewanie podłogowe a podłogi betonowe Instalacje zewnętrzne Topienie śniegu na powierzchniach gruntowych Ochrona przeciwzamarzaniowa rur Kończenie instalacji Ustawienia opcjonalne Regulacja temperatury podłogi Wstęp W niniejszym podręczniku obsługi słowem "element" określa się zarówno kable grzejne, jak i maty grzejne. W przypadku innych aplikacji prosimy o kontakt z najbliższym przedstawicielem handlowym. Przeznaczenie elementów grzejnych przedstawione w niniejszym podręczniku obejmuje wyłącznie ogrzewanie podłogowe. 1.1 Instrukcje bezpieczeństwa Nie wolno przecinać ani skracać elementów grzejnych. Cięcie elementu grzejnego unieważnia gwarancję. Można ciąć lub skracać przewody doprowadzające zależnie od wymagań. DEVI VIFSX249 3

4 Elementy należy zawsze instalować zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi, a także zgodnie z zaleceniami przedstawionymi w tym podręczniku obsługi. Wykonanie instalacji w jakikolwiek inny sposób ograniczy działanie elementu lub grozi niebezpieczeństwem, a także unieważnia gwarancję. Należy upewnić się, że elementy grzejne, przewody doprowadzające, skrzynki rozdzielcze oraz inne podzespoły elektryczne nie mają styczności z substancjami chemicznymi lub łatwopalnymi podczas instalacji i po jej zakończeniu. Połączenia elektryczne elementów wolno wykonywać wyłącznie uprawnionemu elektrykowi i na stałe. Przed przystąpieniem do montażu lub obsługi należy odłączyć zasilanie od wszystkich obwodów. Połączenie ze źródłem zasilania nie może być dostępne dla użytkownika końcowego. Każdy ekran kabla grzejnego należy uziemić zgodnie z lokalnymi przepisami elektrycznymi i podłączyć do wyłącznika różnicowo-prądowego (RCD). Zalecane znamiona zadziałania wyłączników różnicowo-prądowych to 30 ma, ale mogą one wynosić do 300 ma, jeżeli upływ pojemnościowy może doprowadzić do niepoprawnego działania wyłączników. Elementy grzejne należy podłączyć do wyłącznika rozłączającego wszystkie bieguny. Element grzejny należy podłączyć do bezpiecznika lub wyłącznika różnicowego o odpowiedniej wielkości, np. 10/13 A dla przedowód doprowadzających 1,5 mm 2 i 16/20 A dla przewodów doprowadzających 2,5 mm 2. ❺ ❻ ❼ ❷ ❹ ❸ ❶ 1. Kabel grzejny 2. Termostat 3. Czujnik 4. Ekran 5. RCD (wyłącznik różnicowoprą dowy) 6. Wyłącznik wszystkich biegunów 7. Bezpiecznik Połączenia Faza - czarny Zero - niebieski Uziemienie - ekran 4 VIFSX249 DEVI

5 Należy oznaczyć położenie elementu grzejnego za pomocą oznaczeń ostrzegawczych lub znaków na przyłączu zasilania oraz/lub w krótkich odstępach na długości obwodu, w wyraźny sposób. w każdej dokumentacji elektrycznej po wykonaniu instalacji. Nie wolno przekraczać maksymalnej gęstości cieplnej (W/m 2 ) dla rzeczywistej aplikacji. 1.2 Wytyczne instalacji Uwaga! Nie używać elementów o klasie M1 w miejscach narażonych na duże obciążenia mechaniczne lub uderzenia. Klasyfikacja znajduje się w punkcie 1.3. Produkt nie zawiera substancji szkodliwych. Przechowywać w suchym i ciepłym miejscu w temperaturze od +5 C do +30 C. Przygotować miejsce instalacji, usuwając ostre przedmioty, brud itp. Regularnie mierzyć rezystancję i oporność izolacji przed wykonaniem instalacji i po jej zakończeniu. Nie układać elementów grzejnych pod ścianami i stałymi przeszkodami. Wymagają one co najmniej 6 cm wolnej przestrzeni. Elementy nie mogą dotykać się wzajemnie ani krzyżować, a także muszą być równomiernie rozprowadzone. Elementy, a zwłaszcza ich połączenia należy chronić przed obciążeniami i naprężeniami mechanicznymi. Temperatura elementu musi być kontrolowana, zaś element nie może pracować w temperaturze otoczenia powyżej 10 C w przypadku zastosowań zewnętrznych. W instalacjach ogrzewania podłogowego zaleca się stosowanie czujników podłogowych - jest to obowiązkowe w przypadku podłóg drewnianych. Unikać izolowania elementów grzejnych, sąsiedztwa innych źródeł ciepła oraz szczelin dylatacyjnych. DEVI VIFSX249 5

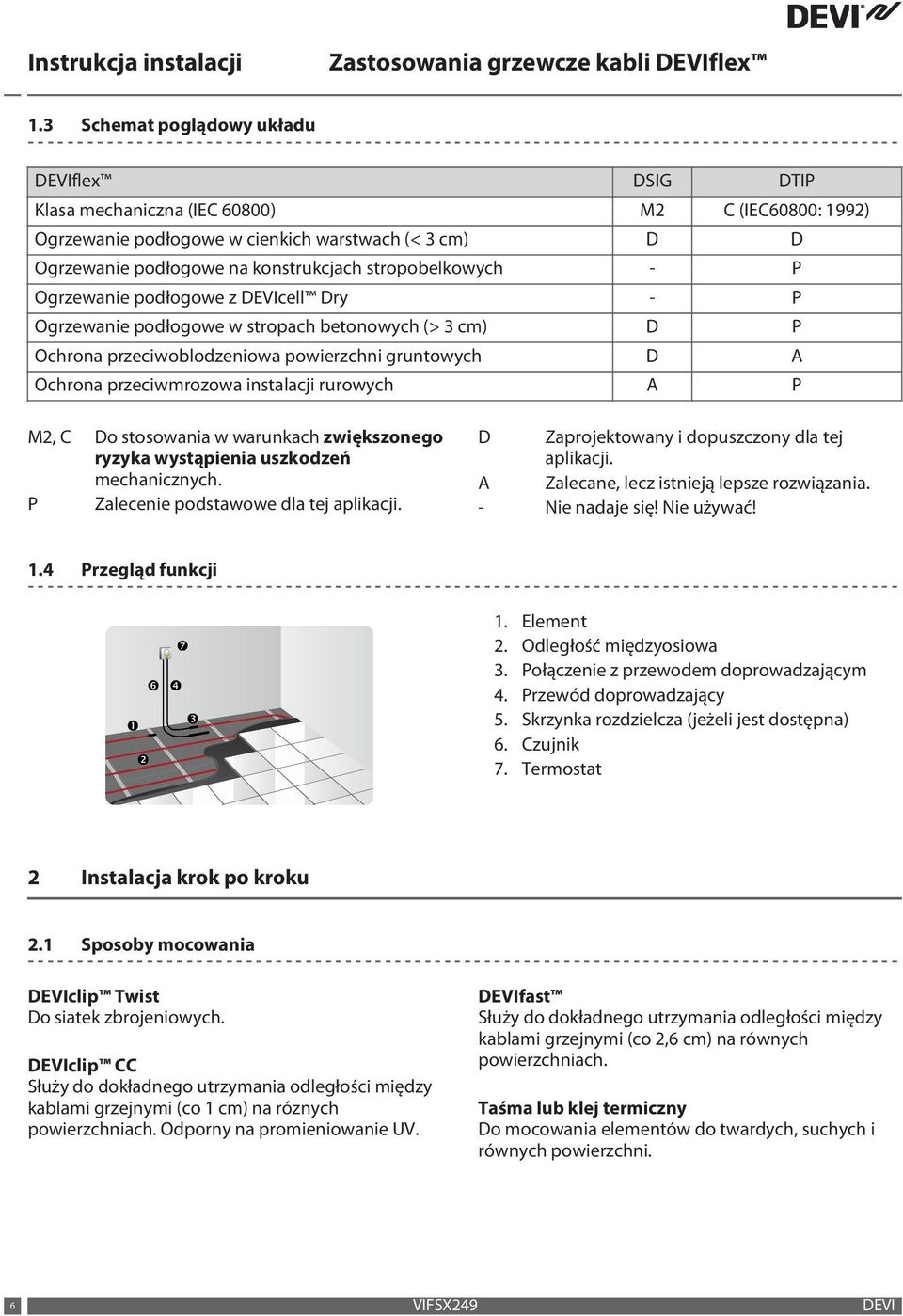

6 1.3 Schemat poglądowy układu DEVIflex DSIG DTIP Klasa mechaniczna (IEC 60800) M2 C (IEC60800: 1992) Ogrzewanie podłogowe w cienkich warstwach (< 3 cm) D D Ogrzewanie podłogowe na konstrukcjach stropobelkowych - P Ogrzewanie podłogowe z DEVIcell Dry - P Ogrzewanie podłogowe w stropach betonowych (> 3 cm) D P Ochrona przeciwoblodzeniowa powierzchni gruntowych D A Ochrona przeciwmrozowa instalacji rurowych A P M2, C Do stosowania w warunkach zwiększonego ryzyka wystąpienia uszkodzeń mechanicznych. P Zalecenie podstawowe dla tej aplikacji. D Zaprojektowany i dopuszczony dla tej aplikacji. A Zalecane, lecz istnieją lepsze rozwiązania. - Nie nadaje się! Nie używać! 1.4 Przegląd funkcji 1. Element 2. Odległość międzyosiowa 3. Połączenie z przewodem doprowadzającym 4. Przewód doprowadzający 5. Skrzynka rozdzielcza (jeżeli jest dostępna) 6. Czujnik 7. Termostat 2 Instalacja krok po kroku 2.1 Sposoby mocowania DEVIclip Twist Do siatek zbrojeniowych. DEVIclip CC Służy do dokładnego utrzymania odległości między kablami grzejnymi (co 1 cm) na róznych powierzchniach. Odporny na promieniowanie UV. DEVIfast Służy do dokładnego utrzymania odległości między kablami grzejnymi (co 2,6 cm) na równych powierzchniach. Taśma lub klej termiczny Do mocowania elementów do twardych, suchych i równych powierzchni. 6 VIFSX249 DEVI

7 Opaski kablowe Do siatek zbrojeniowych. Nie mocować w pętlę. Kabel musi mieć swobodę ruchu. Taśma aluminiowa DEVI Zapewnia skuteczniejszą wymianę ciepła (radiator). 2.2 Obliczanie modułu C-C Moduł C-C w przypadku powierzchni dachowych oznacza odegłość liczoną w centymetrach między sąsiednimi odcinkami kabla grzejnego. W przypadku ogrzewania rur, należy odnieść się do ilości kabli na metr - patrz część 5.2. Moduł C-C [cm] lub Moduł C-C [cm] = Powierzchnia [m 2 ] x 100 cm Długość kabla [m] = Moc liniowa kabla [W/m] x 100 cm Moc jednostkowa [W/m 2 ] Maks. moduł C-C Cienkie zaprawy (< 3 cm) Konstrukcje stropobelkowe DEVIcell TM Dry Stropy betonowe (> 3 cm) Powierzchnie gruntowe 10 cm 20 cm 20 cm 15 cm 15 cm W/m² dla 220V/380V Moduł C-C [cm] 6 W/m 10 W/m 15 W/m 17 W/m 18 W/m 20 W/m , , W/m² dla 230V/400V Moduł C-C [cm] 6 W/m 10 W/m 15 W/m 17 W/m 18 W/m 20 W/m , , DEVI VIFSX249 7

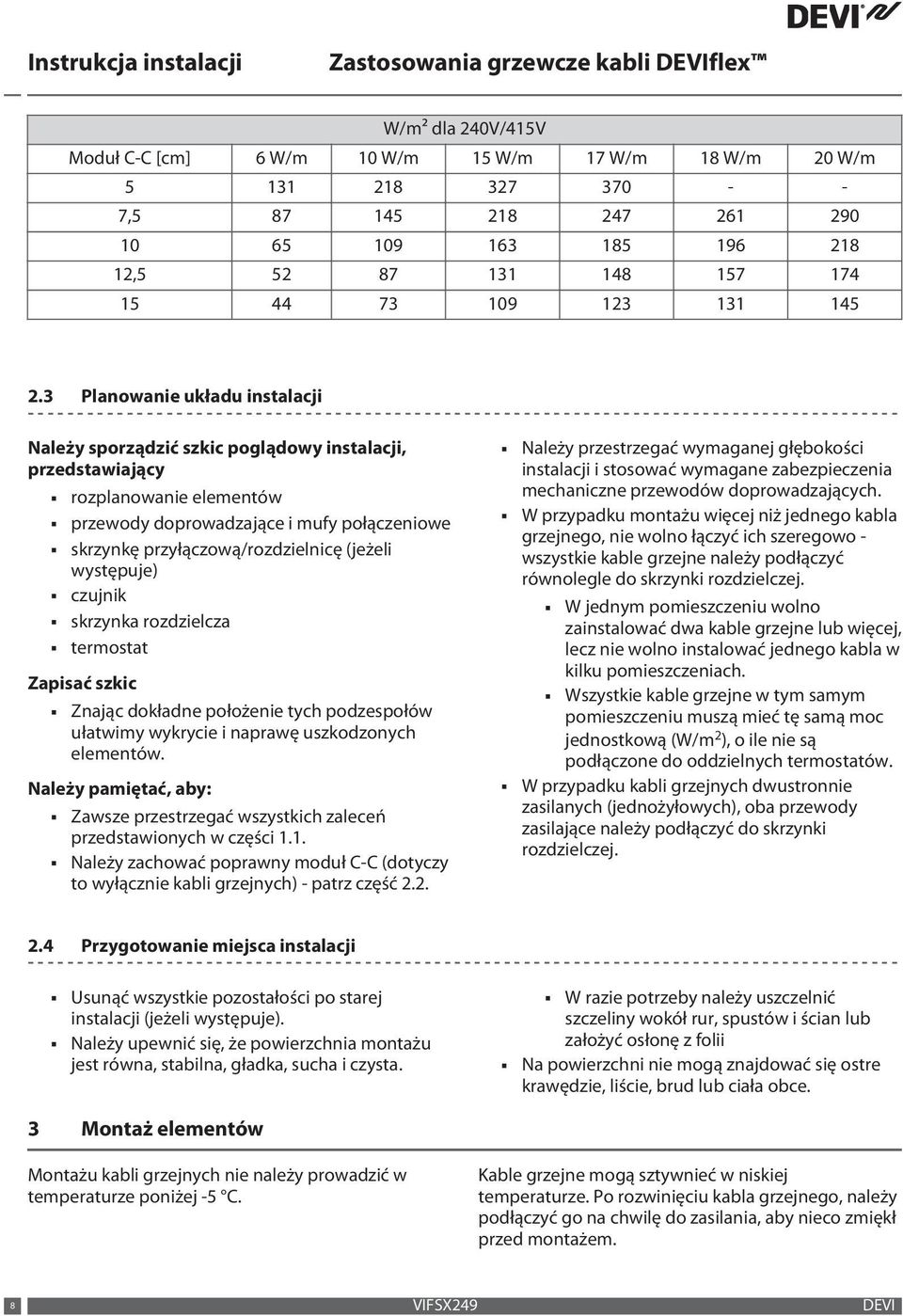

8 W/m² dla 240V/415V Moduł C-C [cm] 6 W/m 10 W/m 15 W/m 17 W/m 18 W/m 20 W/m , , Planowanie układu instalacji Należy sporządzić szkic poglądowy instalacji, przedstawiający rozplanowanie elementów przewody doprowadzające i mufy połączeniowe skrzynkę przyłączową/rozdzielnicę (jeżeli występuje) czujnik skrzynka rozdzielcza termostat Zapisać szkic Znając dokładne położenie tych podzespołów ułatwimy wykrycie i naprawę uszkodzonych elementów. Należy pamiętać, aby: Zawsze przestrzegać wszystkich zaleceń przedstawionych w części 1.1. Należy zachować poprawny moduł C-C (dotyczy to wyłącznie kabli grzejnych) - patrz część 2.2. Należy przestrzegać wymaganej głębokości instalacji i stosować wymagane zabezpieczenia mechaniczne przewodów doprowadzających. W przypadku montażu więcej niż jednego kabla grzejnego, nie wolno łączyć ich szeregowo - wszystkie kable grzejne należy podłączyć równolegle do skrzynki rozdzielczej. W jednym pomieszczeniu wolno zainstalować dwa kable grzejne lub więcej, lecz nie wolno instalować jednego kabla w kilku pomieszczeniach. Wszystkie kable grzejne w tym samym pomieszczeniu muszą mieć tę samą moc jednostkową (W/m 2 ), o ile nie są podłączone do oddzielnych termostatów. W przypadku kabli grzejnych dwustronnie zasilanych (jednożyłowych), oba przewody zasilające należy podłączyć do skrzynki rozdzielczej. 2.4 Przygotowanie miejsca instalacji Usunąć wszystkie pozostałości po starej instalacji (jeżeli występuje). Należy upewnić się, że powierzchnia montażu jest równa, stabilna, gładka, sucha i czysta. W razie potrzeby należy uszczelnić szczeliny wokół rur, spustów i ścian lub założyć osłonę z folii Na powierzchni nie mogą znajdować się ostre krawędzie, liście, brud lub ciała obce. 3 Montaż elementów Montażu kabli grzejnych nie należy prowadzić w temperaturze poniżej -5 C. Kable grzejne mogą sztywnieć w niskiej temperaturze. Po rozwinięciu kabla grzejnego, należy podłączyć go na chwilę do zasilania, aby nieco zmiękł przed montażem. 8 VIFSX249 DEVI

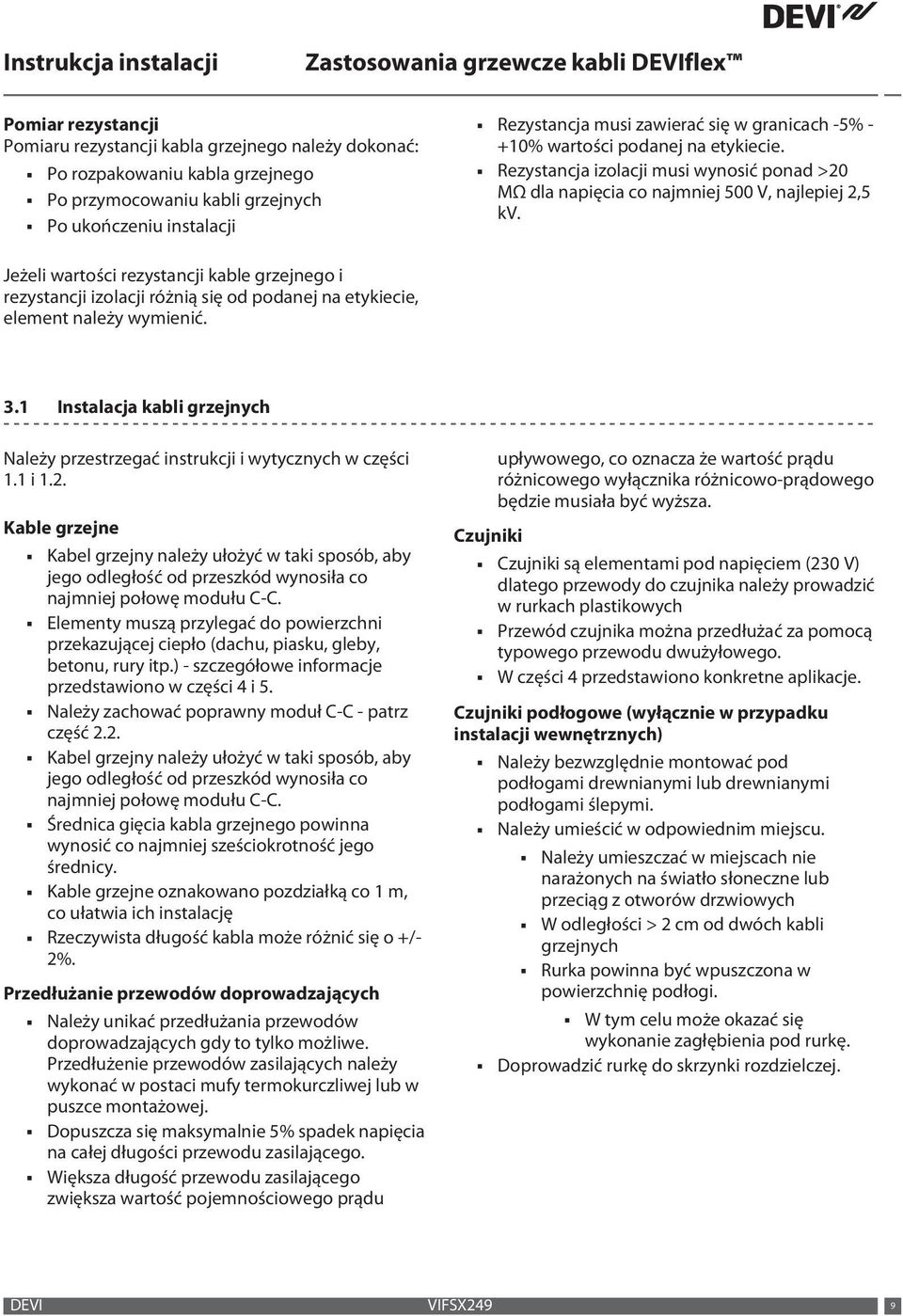

9 Pomiar rezystancji Pomiaru rezystancji kabla grzejnego należy dokonać: Po rozpakowaniu kabla grzejnego Po przymocowaniu kabli grzejnych Po ukończeniu instalacji Rezystancja musi zawierać się w granicach -5% - +10% wartości podanej na etykiecie. Rezystancja izolacji musi wynosić ponad >20 MΩ dla napięcia co najmniej 500 V, najlepiej 2,5 kv. Jeżeli wartości rezystancji kable grzejnego i rezystancji izolacji różnią się od podanej na etykiecie, element należy wymienić. 3.1 Instalacja kabli grzejnych Należy przestrzegać instrukcji i wytycznych w części 1.1 i 1.2. Kable grzejne Kabel grzejny należy ułożyć w taki sposób, aby jego odległość od przeszkód wynosiła co najmniej połowę modułu C-C. Elementy muszą przylegać do powierzchni przekazującej ciepło (dachu, piasku, gleby, betonu, rury itp.) - szczegółowe informacje przedstawiono w części 4 i 5. Należy zachować poprawny moduł C-C - patrz część 2.2. Kabel grzejny należy ułożyć w taki sposób, aby jego odległość od przeszkód wynosiła co najmniej połowę modułu C-C. Średnica gięcia kabla grzejnego powinna wynosić co najmniej sześciokrotność jego średnicy. Kable grzejne oznakowano pozdziałką co 1 m, co ułatwia ich instalację Rzeczywista długość kabla może różnić się o +/- 2%. Przedłużanie przewodów doprowadzających Należy unikać przedłużania przewodów doprowadzających gdy to tylko możliwe. Przedłużenie przewodów zasilających należy wykonać w postaci mufy termokurczliwej lub w puszce montażowej. Dopuszcza się maksymalnie 5% spadek napięcia na całej długości przewodu zasilającego. Większa długość przewodu zasilającego zwiększa wartość pojemnościowego prądu Czujniki upływowego, co oznacza że wartość prądu różnicowego wyłącznika różnicowo-prądowego będzie musiała być wyższa. Czujniki są elementami pod napięciem (230 V) dlatego przewody do czujnika należy prowadzić w rurkach plastikowych Przewód czujnika można przedłużać za pomocą typowego przewodu dwużyłowego. W części 4 przedstawiono konkretne aplikacje. Czujniki podłogowe (wyłącznie w przypadku instalacji wewnętrznych) Należy bezwzględnie montować pod podłogami drewnianymi lub drewnianymi podłogami ślepymi. Należy umieścić w odpowiednim miejscu. Należy umieszczać w miejscach nie narażonych na światło słoneczne lub przeciąg z otworów drzwiowych W odległości > 2 cm od dwóch kabli grzejnych Rurka powinna być wpuszczona w powierzchnię podłogi. W tym celu może okazać się wykonanie zagłębienia pod rurkę. Doprowadzić rurkę do skrzynki rozdzielczej. DEVI VIFSX249 9

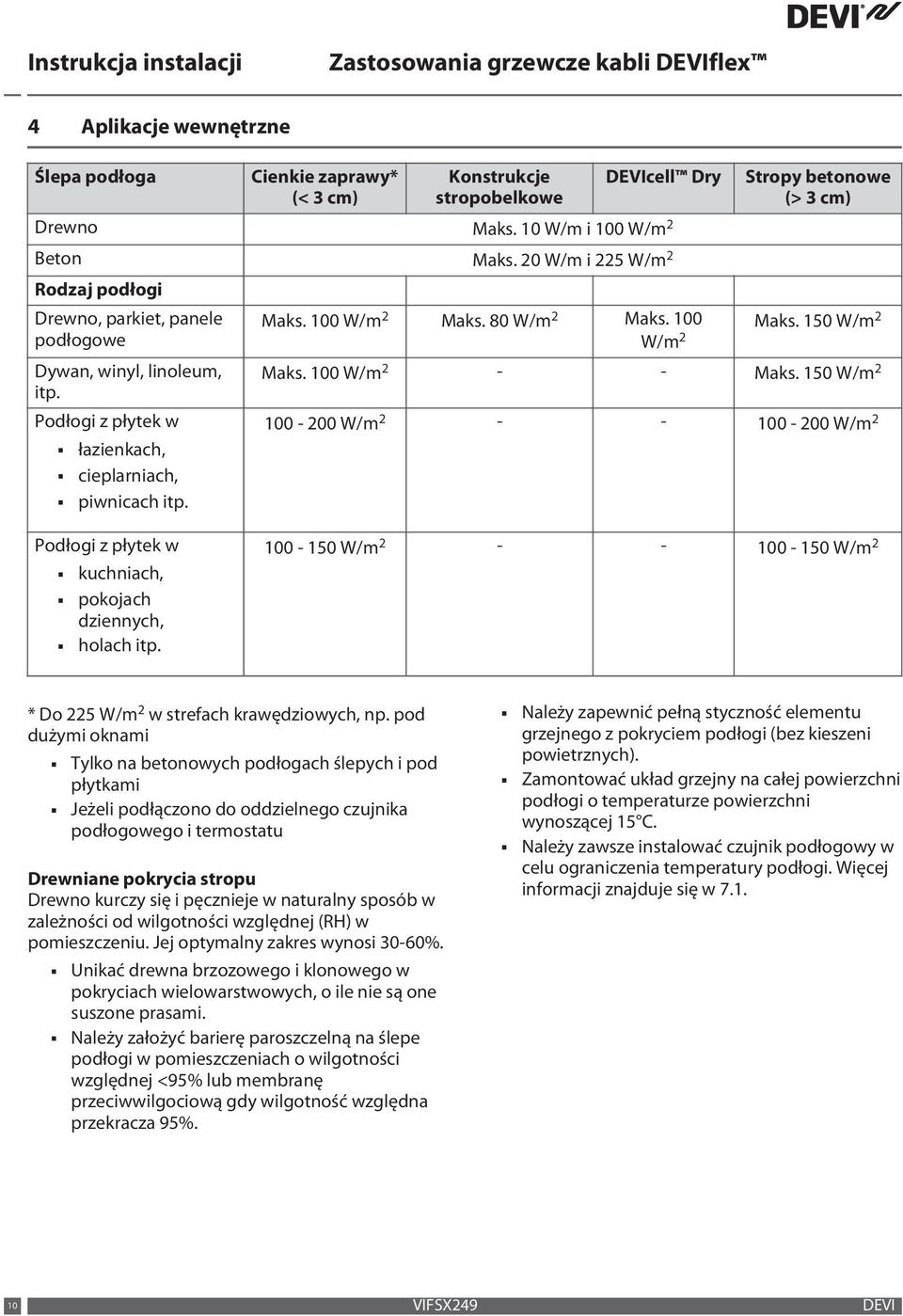

10 4 Aplikacje wewnętrzne Ślepa podłoga Cienkie zaprawy* (< 3 cm) Konstrukcje stropobelkowe DEVIcell Dry Drewno Maks. 10 W/m i 100 W/m 2 Beton Maks. 20 W/m i 225 W/m 2 Rodzaj podłogi Drewno, parkiet, panele podłogowe Dywan, winyl, linoleum, itp. Podłogi z płytek w łazienkach, cieplarniach, piwnicach itp. Stropy betonowe (> 3 cm) Maks. 100 W/m 2 Maks. 80 W/m 2 Maks. 100 W/m 2 Maks. 150 W/m 2 Maks. 100 W/m Maks. 150 W/m W/m W/m 2 Podłogi z płytek w kuchniach, pokojach dziennych, holach itp W/m W/m 2 * Do 225 W/m 2 w strefach krawędziowych, np. pod dużymi oknami Tylko na betonowych podłogach ślepych i pod płytkami Jeżeli podłączono do oddzielnego czujnika podłogowego i termostatu Drewniane pokrycia stropu Drewno kurczy się i pęcznieje w naturalny sposób w zależności od wilgotności względnej (RH) w pomieszczeniu. Jej optymalny zakres wynosi 30-60%. Unikać drewna brzozowego i klonowego w pokryciach wielowarstwowych, o ile nie są one suszone prasami. Należy założyć barierę paroszczelną na ślepe podłogi w pomieszczeniach o wilgotności względnej <95% lub membranę przeciwwilgociową gdy wilgotność względna przekracza 95%. Należy zapewnić pełną styczność elementu grzejnego z pokryciem podłogi (bez kieszeni powietrznych). Zamontować układ grzejny na całej powierzchni podłogi o temperaturze powierzchni wynoszącej 15 C. Należy zawsze instalować czujnik podłogowy w celu ograniczenia temperatury podłogi. Więcej informacji znajduje się w VIFSX249 DEVI

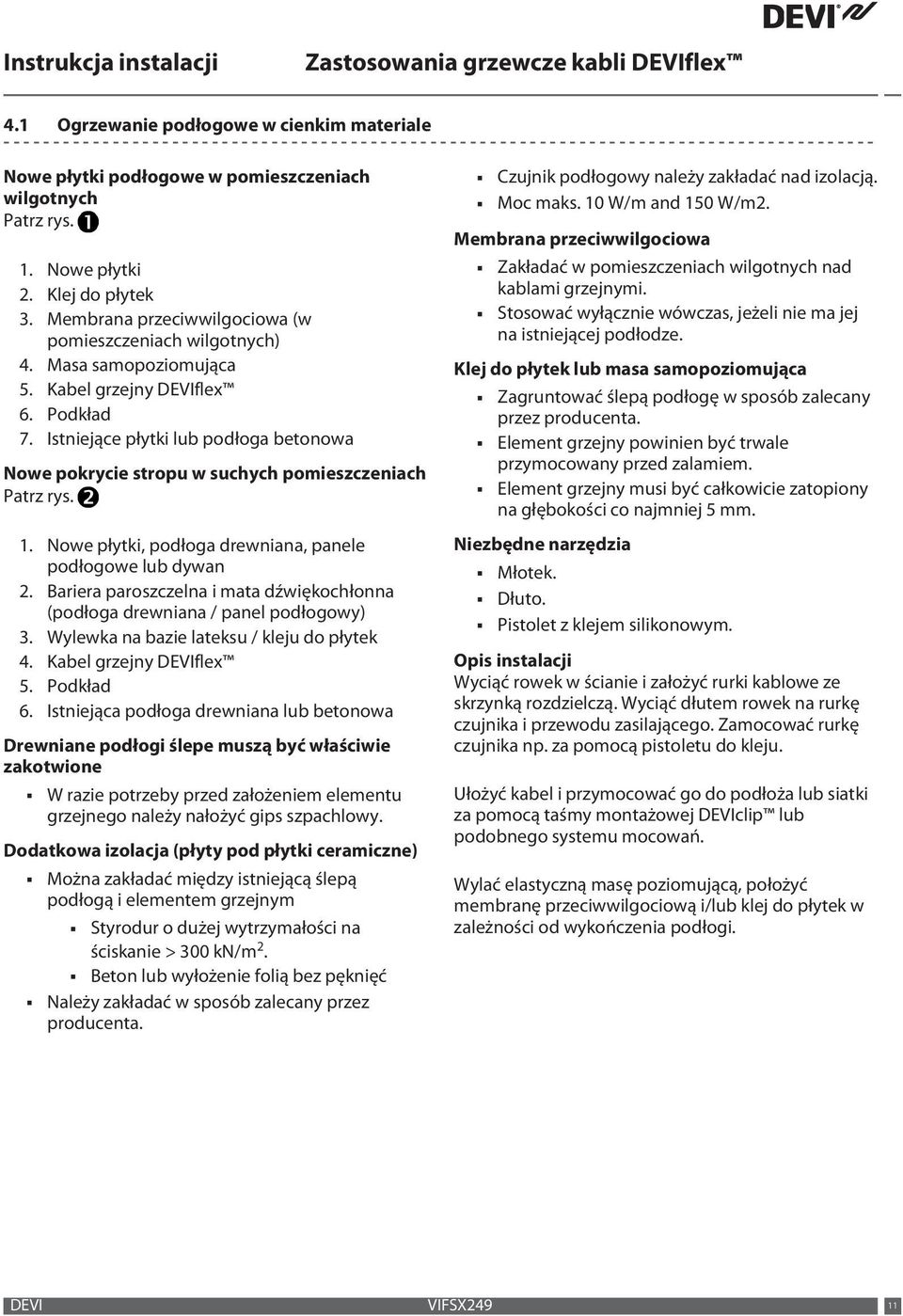

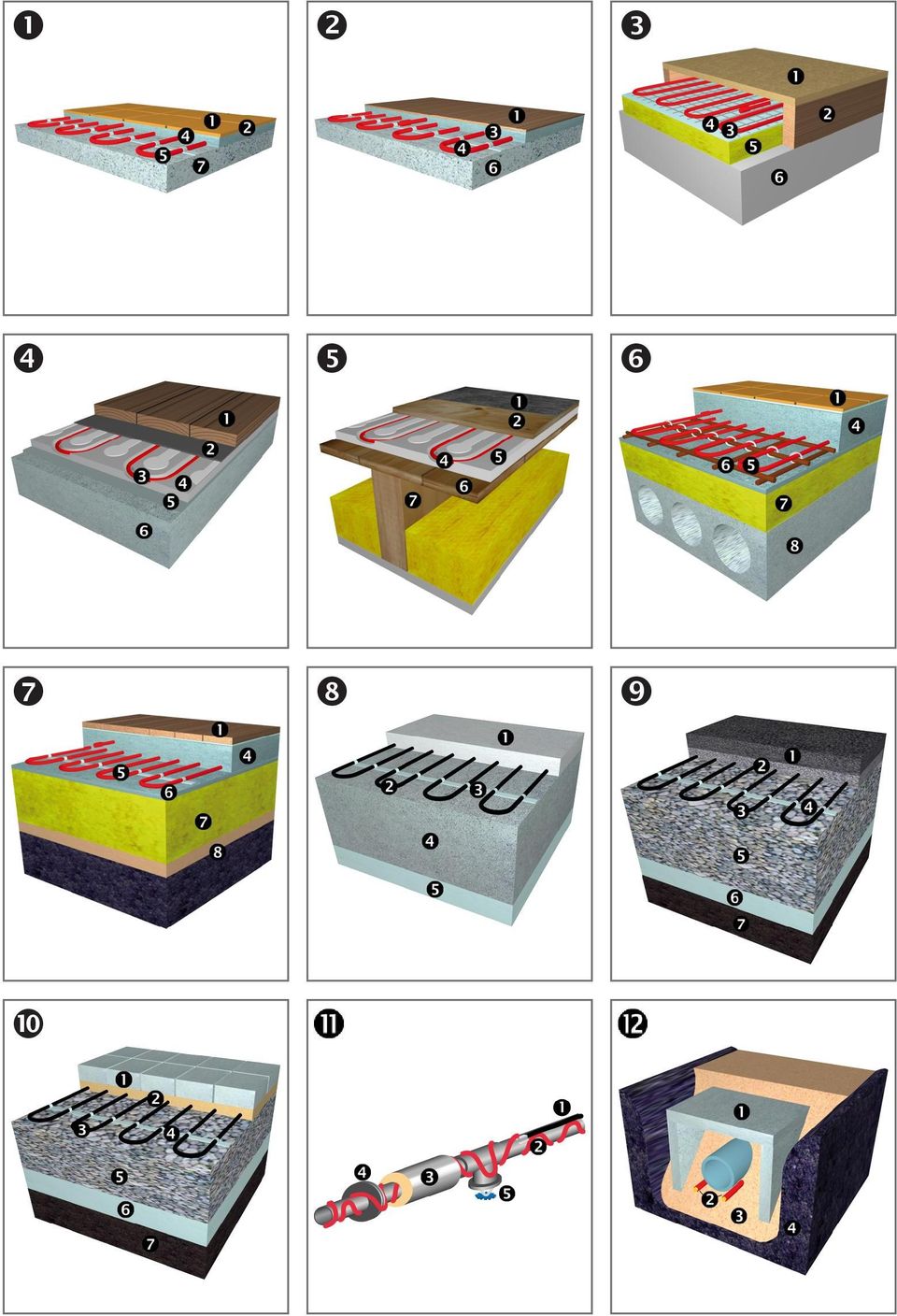

11 4.1 Ogrzewanie podłogowe w cienkim materiale Nowe płytki podłogowe w pomieszczeniach wilgotnych 1. Nowe płytki 2. Klej do płytek 3. Membrana przeciwwilgociowa (w pomieszczeniach wilgotnych) 4. Masa samopoziomująca 5. Kabel grzejny DEVIflex 6. Podkład 7. Istniejące płytki lub podłoga betonowa Nowe pokrycie stropu w suchych pomieszczeniach 1. Nowe płytki, podłoga drewniana, panele podłogowe lub dywan 2. Bariera paroszczelna i mata dźwiękochłonna (podłoga drewniana / panel podłogowy) 3. Wylewka na bazie lateksu / kleju do płytek 4. Kabel grzejny DEVIflex 5. Podkład 6. Istniejąca podłoga drewniana lub betonowa Drewniane podłogi ślepe muszą być właściwie zakotwione W razie potrzeby przed założeniem elementu grzejnego należy nałożyć gips szpachlowy. Dodatkowa izolacja (płyty pod płytki ceramiczne) Można zakładać między istniejącą ślepą podłogą i elementem grzejnym Styrodur o dużej wytrzymałości na ściskanie > 300 kn/m 2. Beton lub wyłożenie folią bez pęknięć Należy zakładać w sposób zalecany przez producenta. Czujnik podłogowy należy zakładać nad izolacją. Moc maks. 10 W/m and 150 W/m2. Membrana przeciwwilgociowa Zakładać w pomieszczeniach wilgotnych nad kablami grzejnymi. Stosować wyłącznie wówczas, jeżeli nie ma jej na istniejącej podłodze. Klej do płytek lub masa samopoziomująca Zagruntować ślepą podłogę w sposób zalecany przez producenta. Element grzejny powinien być trwale przymocowany przed zalamiem. Element grzejny musi być całkowicie zatopiony na głębokości co najmniej 5 mm. Niezbędne narzędzia Młotek. Dłuto. Pistolet z klejem silikonowym. Opis instalacji Wyciąć rowek w ścianie i założyć rurki kablowe ze skrzynką rozdzielczą. Wyciąć dłutem rowek na rurkę czujnika i przewodu zasilającego. Zamocować rurkę czujnika np. za pomocą pistoletu do kleju. Ułożyć kabel i przymocować go do podłoża lub siatki za pomocą taśmy montażowej DEVIclip lub podobnego systemu mocowań. Wylać elastyczną masę poziomującą, położyć membranę przeciwwilgociową i/lub klej do płytek w zależności od wykończenia podłogi. DEVI VIFSX249 11

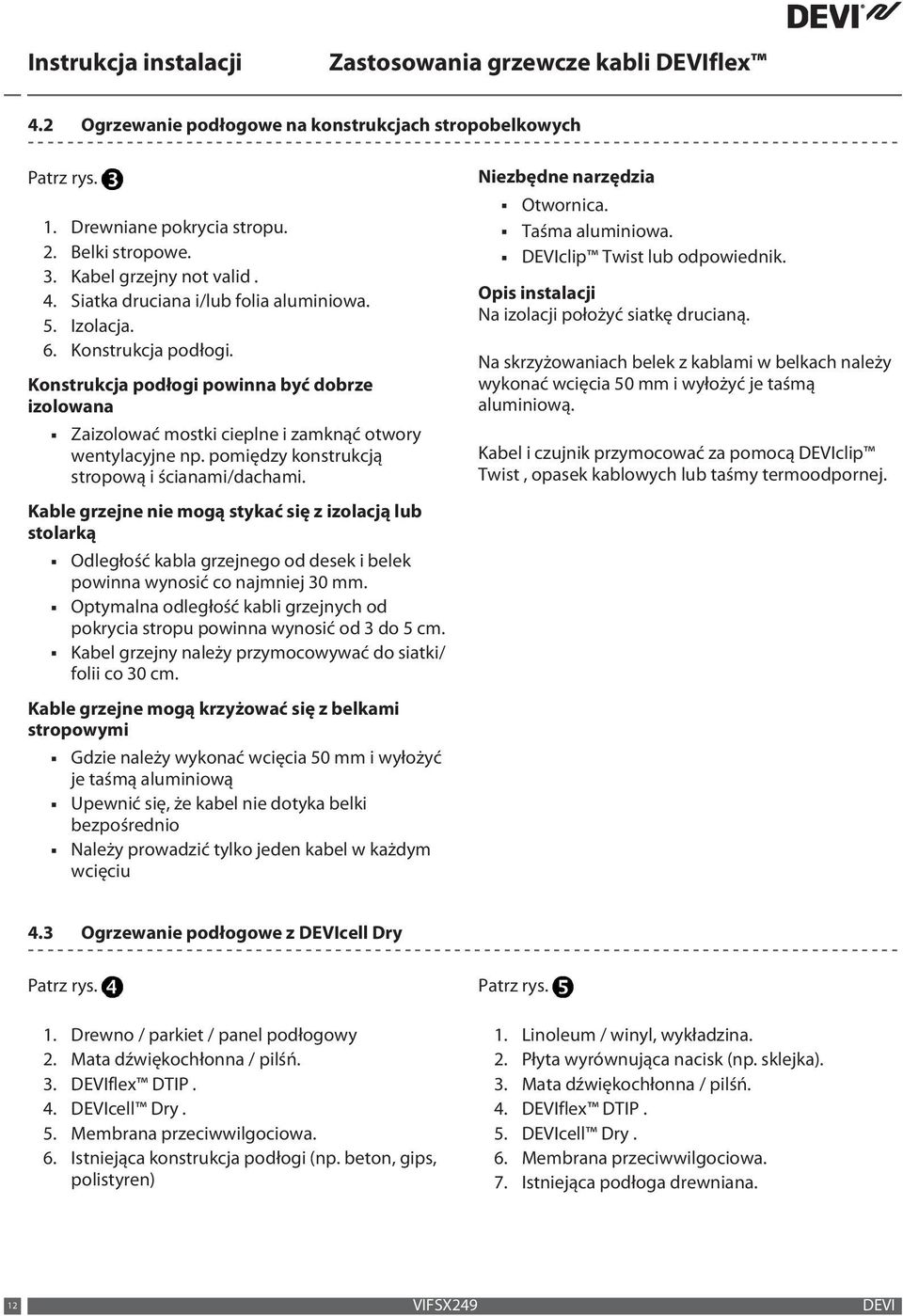

12 4.2 Ogrzewanie podłogowe na konstrukcjach stropobelkowych 1. Drewniane pokrycia stropu. 2. Belki stropowe. 3. Kabel grzejny not valid. 4. Siatka druciana i/lub folia aluminiowa. 5. Izolacja. 6. Konstrukcja podłogi. Konstrukcja podłogi powinna być dobrze izolowana Zaizolować mostki cieplne i zamknąć otwory wentylacyjne np. pomiędzy konstrukcją stropową i ścianami/dachami. Niezbędne narzędzia Otwornica. Taśma aluminiowa. DEVIclip Twist lub odpowiednik. Opis instalacji Na izolacji położyć siatkę drucianą. Na skrzyżowaniach belek z kablami w belkach należy wykonać wcięcia 50 mm i wyłożyć je taśmą aluminiową. Kabel i czujnik przymocować za pomocą DEVIclip Twist, opasek kablowych lub taśmy termoodpornej. Kable grzejne nie mogą stykać się z izolacją lub stolarką Odległość kabla grzejnego od desek i belek powinna wynosić co najmniej 30 mm. Optymalna odległość kabli grzejnych od pokrycia stropu powinna wynosić od 3 do 5 cm. Kabel grzejny należy przymocowywać do siatki/ folii co 30 cm. Kable grzejne mogą krzyżować się z belkami stropowymi Gdzie należy wykonać wcięcia 50 mm i wyłożyć je taśmą aluminiową Upewnić się, że kabel nie dotyka belki bezpośrednio Należy prowadzić tylko jeden kabel w każdym wcięciu 4.3 Ogrzewanie podłogowe z DEVIcell Dry 1. Drewno / parkiet / panel podłogowy 2. Mata dźwiękochłonna / pilśń. 3. DEVIflex DTIP. 4. DEVIcell Dry. 5. Membrana przeciwwilgociowa. 6. Istniejąca konstrukcja podłogi (np. beton, gips, polistyren) 1. Linoleum / winyl, wykładzina. 2. Płyta wyrównująca nacisk (np. sklejka). 3. Mata dźwiękochłonna / pilśń. 4. DEVIflex DTIP. 5. DEVIcell Dry. 6. Membrana przeciwwilgociowa. 7. Istniejąca podłoga drewniana. 12 VIFSX249 DEVI

13 Montaż pod wykładzinami, linoleum lub PVC Należy oddzielić od kabli płytą wyrównującą nacisk o grubości co najmniej 5 mm. Uwzględnić wartość dla izolacji nad płytą wyrównującą nacisk. R < 0,10 m 2 K/W odpowiadający 1 Tog lub cienkiej wykładzinie. Niezbędne narzędzia Otwornica. Pilnik. Pistolet z klejem silikonowym. Taśma aluminiowa. Opis instalacji Wyciąć otwór pod złącze kabla grzejnego/przewodu zasilania i czujnik podłogowy, a następnie spiłować ostre krawędzie. Przymocować rurkę do ślepej podłogi na klej lub wkręty. Zainstalować kabel grzejny DEVIflex. Upewnić się że kabel, zakończenia oraz połączenia kabla doprowadzającego/grzejnego dotykają płyty aluminiowej lub taśmy aluminiowej. Pozostałe informacje znajdują się w podręczniku obsługi DEVIcell. 4.4 Ogrzewanie podłogowe a podłogi betonowe Ogrzewane płytki w łazienkach 1. Nowe płytki. 2. Klej do płytek. 3. Membrana przeciwwilgociowa. 4. Beton. 5. Kabel grzejny DEVIflex. 6. Siatka zbrojeniowa. 7. Izolacja ze styroduru. 8. Płyta betonowa. Nowa podłoga w suchych pomieszczeniach 1. Podłoga drewniana, panel podłogowy lub dywan. 2. Mata dźwiękochłonna / pilśń (pod drewnem). 3. Bariera paroszczelna. 4. Beton. 5. Kabel grzejny DEVIflex. 6. Płyta betonowa lub folia. 7. Izolacja ze styroduru. 8. Piasek i ziemia. Inne połączenia pokryć stropu i istniejącej konstrukcji podłogi są także możliwe. Montaż w betonie, zaprawie lub w cienkiej "zacierce" Materiał, w którym kabel będzie zatopiony, nie może zawierać kamieni o ostrych krawędziach. Materiał musi być wystarczająco płynny, jednolity i pozbawiony pęcherzy powietrza Wylewać powoli, aby nie dopuścić do przesunięcia kabla grzejnego Ograniczyć prace z użyciem grabi, łopat, wibratorów i walców Element grzejny musi być całkowicie zatopiony na głębokości co najmniej 5 mm. Czas schnięcia powinien wynosić co najmniej 30 dni w przypadku betonu i 7 dni dla wylewki samopoziomującej. Opis instalacji Założyć siatkę zbrojeniową, płytę betonową lub folię na izolację. Ułożyć kabel i przymocować go do ślepej podłogi lub siatki za pomocą taśmy montażowej DEVIclip lub podobnego systemu mocowań. Wylewać powoli, aby nie dopuścić do przesunięcia kabla grzejnego. Kable grzejne nie mogą stykać się z izolacją Kable grzejne należy oddzielić siatką zbrojeniową, płytą betonowa lub folią. DEVI VIFSX249 13

14 5 Instalacje zewnętrzne Należy przedstrzegać następujących wartości mocy jednostkowej (W/m2) dla danego zastosowania. Temperatura otoczenia Ochrona przeciwoblodzeniowa powierzchni gruntowych Ochrona przeciwmrozowa instalacji rurowych [ C] [W/m2] [W/m2] 0 do Patrz poniższa tabela. -6 do do do Ochrona przeciwmrozowa rurociągów [W/m] Δt [K] Grubość izolacji [mm] Średnica rury DN [mm] Topienie śniegu na powierzchniach gruntowych Konstrukcje wolnostojące, np. pomosty, schody, mosty i tarasy 4. Podbudowa 5. Izolacja 1. Warstwa wierzchnia płyty betonowej. 2. Kabel grzejny DEVIflex. 3. Taśma montażowa DEVIclip lub siatka zbrojeniowa. 14 VIFSX249 DEVI

15 Powierzchnie gruntowe, np. rampy i parkingi 1. Warstwa wierzchnia płyty betonowej lub asfaltobetonu. 2. Podsypka piaskowa lub beton. 3. Kabel grzejny DEVIflex. 4. Taśma montażowa DEVIclip lub siatka zbrojeniowa. 5. Warstwa nośna z tłucznia kamiennego/betonu/ starego asfaltu. 6. Izolacja (opcjonalna, należy upewnić się, czy warstwa nośna jest odpowiednia). 7. Grunt rodzimy. Powierzchnie gruntowe, np. drogi, chodniki i ścieżki 1. Warstwa wierzchnia z kostki brukowej lub płyty betonowej 2. Podsypka piaskowa 3. Kabel grzejny DEVIflex 4. Taśma montażowa DEVIclip lub siatka zbrojeniowa. 5. Warstwa nośna wykonana z tłucznia kamiennego 6. Izolacja (opcjonalna, należy upewnić się, czy warstwa nośna jest odpowiednia) 7. Grunt rodzimy Termostat z czujnikiem wilgoci i temperatury jest bezwglednie wymagany: W przypadku podsypki piaskowej moc maty od 250 W/m 2 lub moc kabla od 25 W/m. W przypadku betonu: moc kabla od 30 W/m z mocą jednostkową powyżej 500 W/m 2 (C-C < 6 cm). Ograniczone źródło zasilania Ograniczyć powierzchnię ogrzewaną, np. ogrzewając wyłącznie pasy przebiegu kół zamiast całej powierzchni drogi. Podzielić obszar na 2 strefy za pomocą DEVIreg 850. Zainstalować mniej W/m² (mocy na m. kw.) niż jest to zalecane. Zmniejszy się sprawność instalacji (topienia śniegu). Nie wolno instalować mniej W/m 2 niż jest to zalecane w pobliżu powierzchni odwadnianych, np. przed ogrzewanymi schodami. Nie wolno instalować kabli w samym piasku Kable grzejne należy zabezpieczyć twardą warstwą wierzchnią. W przypadku innych aplikacji prosimy o kontakt z najbliższym przedstawicielem handlowym. Montaż w betonie, zaprawie lub w cienkiej "zacierce" Materiał, w którym kabel będzie zatopiony, nie może zawierać kamieni o ostrych krawędziach. Materiał musi być wystarczająco płynny, jednolity i pozbawiony pęcherzy powietrza: Wylewać powoli, aby nie dopuścić do przesunięcia kabla grzejnego. Ograniczyć prace z użyciem grabi, łopat, wibratorów i walców. Element grzejny musi być całkowicie zatopiony na głębokości co najmniej 5 mm. Czas schnięcia powinien wynosić co najmniej 30 dni w przypadku betonu i 7 dni dla wylewki samopoziomującej. Opis instalacji Przygotować powierzchnię instalacji za pomocą taśmy montażowej DEVIclip i/lub siatki zbrojeniowej. Zamocować rurkę kabla czujnika i rurkę/osłonę dla czujnika DEVIreg 850, jeżeli jest instalowany. Przewody doprowadzające ułożyć w rurkach termokurczliwych, a połączenia umieścić w suchym miejscu. Uszczelnić wszystkie przejścia przez ściany i inne konstrukcje. Założyć taśmę ostrzegawczą na przewody doprowadzające. Po ułożeniu kostki bądź wylaniu betonu/asfaltu, założyć zewnętrzny czujnik i ułożyć kable czujników zgodnie z instrukcją dla czujników. DEVI VIFSX249 15

16 5.2 Ochrona przeciwzamarzaniowa rur Ogrzewanie rur 1. rur. 2. Kabel grzejny DEVIflex. 3. Izolacja. 4. Mocowanie. 5. Zawór. Min. 2 dla DN Liczba całkowita = kable proste (łatwiejsza instalacja) Ułamek dziesiętny = owinięte wokół rury Wykrywanie rur podziemnych 1. Pustak betonowy (opcjonalnie) i/lub izolacja ze styroduru (opcjonalnie). 2. Kabel grzejny DEVIflex. 3. Podsypka piaskowa. 4. Grunt rodzimy. 5. Czujnik (nie pokazano). Wymagana moc [W/m]opisana jest w tabeli na stronie 14 i zależy od: λ W/mK Przewodność cieplna izolacji 0,04 zastosowana w tabeli Δt K Różnica temperatury między czynnikiem i otoczeniem D mm Średnica zewnętrzna izolacji d mm Średnica zewnętrzna rury Rury plastikowe: Moc maks. kabla 10 W/m. Założyć taśmę aluminiową pod i nad kablem, na całej jego długości. Opis instalacji Kable owinięte wokół rur są przymocowane w sposób przedstawiony na ilustracji co cm za pomocą taśmy aluminiowej. Kable proste należy mocować w sposób przedstawiony na ilustracji, zgodnie z układem godziny 5 lub 7. Kable wewnątrz rur są mocowane bezpośrednio w środku za pomocą dławika zaciskowego. Założyć taśmę aluminiową pod (obowiązkowo w przypadku rur plastikowych) i nad rurą, na całej długości kabla. Przedłużyć przewody doprowadzające/zakończyć kable, zaś połączenia umieścić w suchym miejscu. Skrzynkę rozdzielczą należy zamocować na rurze lub obok niej, zaś termostat należy zainstalować obok rury. Ilość kabli n Stosunek wymaganej mocy i mocy kabli Ilość kabli na metr wzdłużnie 6 Kończenie instalacji Podłączanie kabli Podłączyć wszystkie przewody doprowadzające i czujnik do skrzynki rozdzielczej. Patrz podręcznik obsługi termostatu. Patrz schemat połączeń elektrycznych i inne ważne informacjew rozdziale 1.1. Upewnić się, że łączna wartość prądu nie przekracza wartości znamionowej termostatu. 16 VIFSX249 DEVI

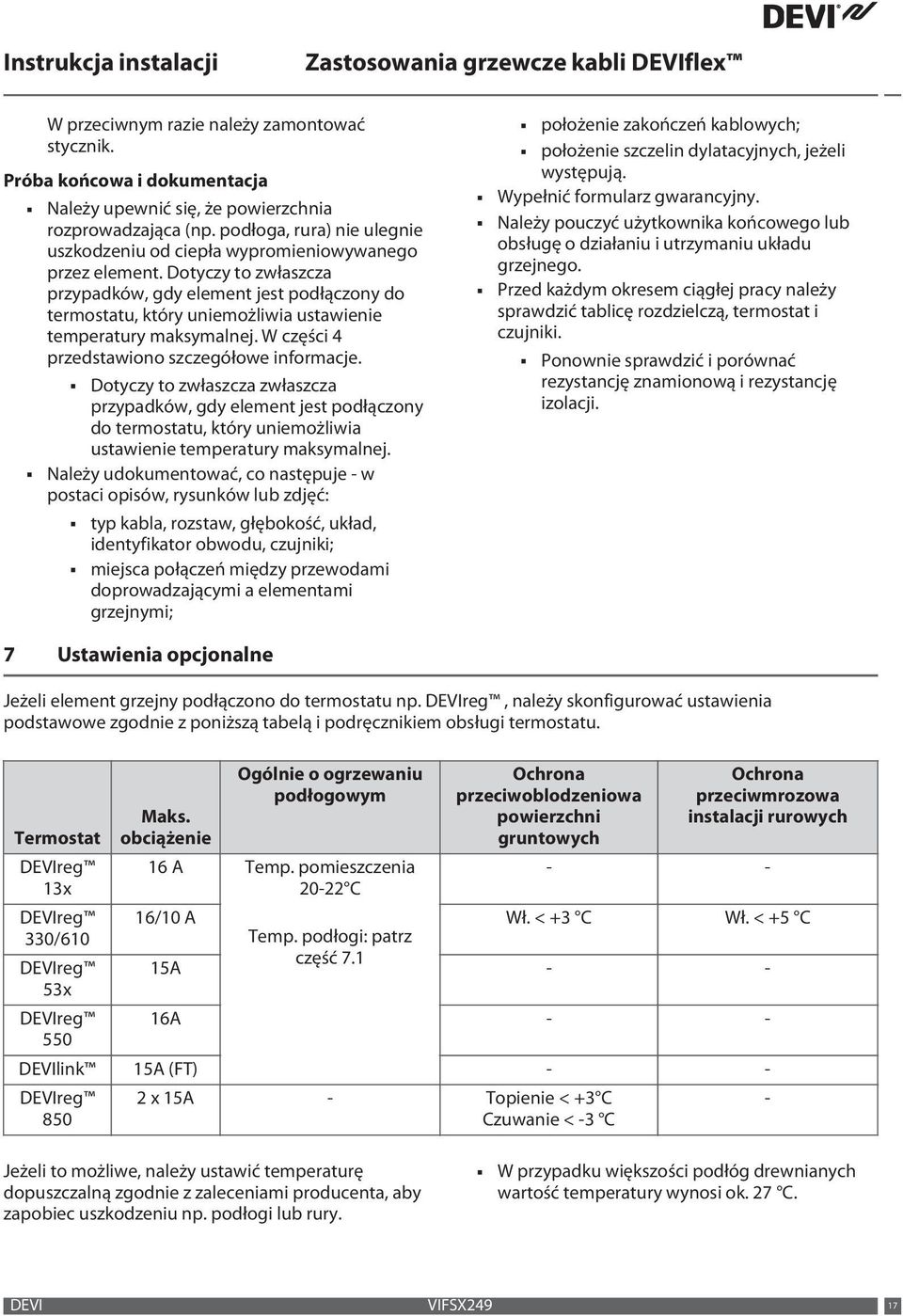

17 W przeciwnym razie należy zamontować stycznik. Próba końcowa i dokumentacja Należy upewnić się, że powierzchnia rozprowadzająca (np. podłoga, rura) nie ulegnie uszkodzeniu od ciepła wypromieniowywanego przez element. Dotyczy to zwłaszcza przypadków, gdy element jest podłączony do termostatu, który uniemożliwia ustawienie temperatury maksymalnej. W części 4 przedstawiono szczegółowe informacje. Dotyczy to zwłaszcza zwłaszcza przypadków, gdy element jest podłączony do termostatu, który uniemożliwia ustawienie temperatury maksymalnej. Należy udokumentować, co następuje - w postaci opisów, rysunków lub zdjęć: typ kabla, rozstaw, głębokość, układ, identyfikator obwodu, czujniki; miejsca połączeń między przewodami doprowadzającymi a elementami grzejnymi; położenie zakończeń kablowych; położenie szczelin dylatacyjnych, jeżeli występują. Wypełnić formularz gwarancyjny. Należy pouczyć użytkownika końcowego lub obsługę o działaniu i utrzymaniu układu grzejnego. Przed każdym okresem ciągłej pracy należy sprawdzić tablicę rozdzielczą, termostat i czujniki. Ponownie sprawdzić i porównać rezystancję znamionową i rezystancję izolacji. 7 Ustawienia opcjonalne Jeżeli element grzejny podłączono do termostatu np. DEVIreg, należy skonfigurować ustawienia podstawowe zgodnie z poniższą tabelą i podręcznikiem obsługi termostatu. Termostat DEVIreg 13x DEVIreg 330/610 DEVIreg 53x DEVIreg 550 Maks. obciążenie Ogólnie o ogrzewaniu podłogowym 16 A Temp. pomieszczenia C Ochrona przeciwoblodzeniowa powierzchni gruntowych Ochrona przeciwmrozowa instalacji rurowych /10 A Wł. < +3 C Wł. < +5 C 15A Temp. podłogi: patrz część A - - DEVIlink 15A (FT) - - DEVIreg x 15A - Topienie < +3 C Czuwanie < -3 C - Jeżeli to możliwe, należy ustawić temperaturę dopuszczalną zgodnie z zaleceniami producenta, aby zapobiec uszkodzeniu np. podłogi lub rury. W przypadku większości podłóg drewnianych wartość temperatury wynosi ok. 27 C. DEVI VIFSX249 17

18 7.1 Regulacja temperatury podłogi Zgodnie z normą ISO , komfortowa temperatura podłogi zależy od materiału pokrycia stropu. Nastawiana temperatura podłogi powinna być o kilka stopni wyższa aby kompensować opór cieplny pokrycia stropu. Stropy betonowe (płytki) 26-28,5 C Drewno miękkie (sosna) 22,5-28 C Drewno twarde (dąb) 24,5-28 C Tkaniny (dywany, wykładziny) C Opór cieplny [m 2 K/W] Przykłady podłóg Szczegóły Przybliżona regulacja dla podłogi o temp. 25 C 0,02 Płytki 15 mm Kamień lub ceramika 26 C 0,05 Panel podłogowy HDF 8 mm >800 kg/m 3 28 C 0,10 Parkiet bukowy 14 mm kg/m 3 31 C 0,13 Deska lita dębowa 22 mm >800 kg/m 3 32 C <0,17 Maksymalna grubość wykładziny odpowiednia dla ogrzewania podłogowego wg EN C 0,18 Deski lite jodłowe 22 mm kg/m 3 35 C W pierwszym tygodniu temperaturę podłogi należy podnosić powoli, aby nowa podłoga mogła osiąść. Należy tak postępować również na początku sezonu grzewczego. 18 VIFSX249 DEVI

19 DEVI VIFSX249 19
