1 Instrukcja instalacji DTCE DTIK DSM3 DTIV

2

3 Indeks 1 Wstęp Instrukcje bezpieczeństwa Wytyczne instalacji Schemat poglądowy układu Przegląd funkcji Ogólny opis instalacji Sposoby mocowania Obliczanie odległości między odcinkami kabla grzejnego Planowanie układu instalacji Przygotowanie miejsca instalacji Montaż elementów Instalacja elementów grzejnych Zastosowania Przegląd zastosowań Ochrona przeciwoblodzeniowa dachów i rynien Topienie śniegu na powierzchniach gruntowych Ochrona przeciwzamarzaniowa rur Ogrzewanie pól/rozsadników Zakończenie instalacji Podłączanie termostatu Wstęp W niniejszym podręczniku obsługi słowem "element" określa się zarówno kable grzejne, jak i maty grzejne. Jeżeli użyto nazwy "kabel grzejny" lub "mata grzejna", instrukcja dotyczy wyłącznie elementu tego rodzaju. W przypadku innych aplikacji prosimy o kontakt z najbliższym przedstawicielem handlowym. Przeznaczenie elementów grzejnych przedstawione w niniejszym podręczniku obejmuje wyłącznie zastosowania w nim wskazane. 1.1 Instrukcje bezpieczeństwa Nie wolno przecinać ani skracać elementów grzejnych. Cięcie elementu grzejnego unieważnia gwarancję. Można ciąć lub skracać przewody doprowadzające i siatkę maty, aby dostosować je do wymagań instalacji. DEVI VIFSV349 3

4 Elementy należy zawsze instalować zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi, a także zgodnie z zaleceniami przedstawionymi w tym podręczniku obsługi. Wykonanie instalacji w jakikolwiek inny sposób ograniczy działanie elementu lub grozi niebezpieczeństwem, a także unieważnia gwarancję. Należy upewnić się, że elementy grzejne, przewody doprowadzające, skrzynki rozdzielcze oraz inne podzespoły elektryczne nie mają styczności z substancjami chemicznymi lub łatwopalnymi podczas instalacji i po jej zakończeniu. Połączenia elektryczne elementów wolno wykonywać wyłącznie uprawnionemu elektrykowi i na stałe. Przed przystąpieniem do montażu lub obsługi należy odłączyć zasilanie od wszystkich obwodów. Połączenie ze źródłem zasilania nie może być dostępne dla użytkownika końcowego. Każdy ekran kabla grzejnego należy uziemić zgodnie z lokalnymi przepisami elektrycznymi i podłączyć do wyłącznika różnicowo-prądowego (RCD). Zalecane znamiona zadziałania wyłączników różnicowo-prądowych to 30 ma, ale mogą one wynosić do 300 ma, jeżeli upływ pojemnościowy może doprowadzić do niepoprawnego działania wyłączników. Elementy grzejne należy podłączyć do wyłącznika rozłączającego wszystkie bieguny. Element grzejny należy podłączyć do bezpiecznika lub wyłącznika różnicowego o odpowiedniej wielkości, np. 10/13 A dla przedowód doprowadzających 1,5 mm 2 i 16/20 A dla przewodów doprowadzających 2,5 mm 2. ❺ ❻ ❼ ❷ ❹ ❸ ❶ 1. Kabel grzejny 2. Termostat 3. Czujnik 4. Ekran 5. RCD (wyłącznik różnicowoprądowy) 6. Wyłącznik wszystkich biegunów 7. Bezpiecznik Połączenia Faza - czarny Zero - niebieski Uziemienie - ekran Należy oznaczyć położenie elementu grzejnego za pomocą oznaczeń ostrzegawczych lub znaków na przyłączu zasilania oraz/lub w krótkich odstępach na długości obwodu, w wyraźny sposób. w każdej dokumentacji elektrycznej po wykonaniu instalacji. Nie wolno przekraczać maksymalnej gęstości cieplnej (W/m 2 ) dla rzeczywistej aplikacji. 4 VIFSV349 DEVI

5 1.2 Wytyczne instalacji Uwaga! Nie używać elementów o klasie M1 w miejscach narażonych na duże obciążenia mechaniczne lub uderzenia. Klasyfikacja znajduje się w punkcie 1.3. Produkt nie zawiera substancji szkodliwych. Przechowywać w suchym i ciepłym miejscu w temperaturze od +5 C do +30 C. Należy mierzyć rezystancję kabla grzejnego i rezystancję izolacji zaróno przed wykonaniem instalacji i po jej zakończeniu. Nie układać elementów grzejnych pod ścianami i stałymi przeszkodami. Unikać izolowania elementów grzejnych, sąsiedztwa innych źródeł ciepła oraz szczelin dylatacyjnych. Elementy nie mogą dotykać się wzajemnie, ani krzyżować. Temperatura elementu musi być kontrolowana, zaś element nie może pracować w temperaturze otoczenia powyżej 10 C. Elementy, a zwłaszcza ich połączenia należy chronić przed obciążeniami i naprężeniami mechanicznymi. 1.3 Schemat poglądowy układu DEVIflex Klasa mechaniczna (IEC 60800) Ochrona przeciwoblodzeniowa dachów i rynien Ochrona przeciwoblodzeniowa powierzchni gruntowych Ochrona przeciwmrozowa instalacji rurowych Ogrzewanie upraw rolniczych/szklarnie DTCE M2 P P A D DTIK M2 - P w asfalcie - - DSM3 M2 - D - P do modernizacji DTIV M1 - - P - M1 M2 Do stosowania w warunkach małego ryzyka wystąpienia uszkodzeń mechanicznych, np. przy montażu na równych powierzchniach i zalaniu warstwą wykończeniową pozbawioną ostrych przedmiotów. Do stosowania w warunkach zwiększonego ryzyka wystąpienia uszkodzeń mechanicznych. P Zalecenie podstawowe dla tej aplikacji. A Zalecane, lecz istnieją lepsze rozwiązania. D Zaprojektowany i dopuszczony dla tej aplikacji. - Nie nadaje się! Nie używać! DEVI VIFSV349 5

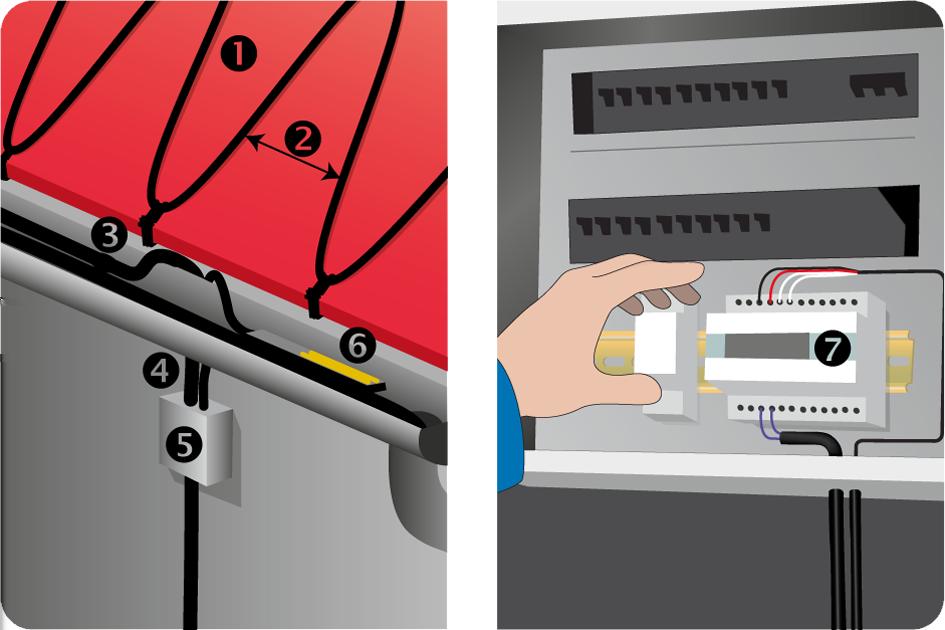

6 1.4 Przegląd funkcji 1. Element 2. Odległość między odcinkami przewodów 3. Połączenie z przewodem zasilającym 4. Przewód zasilający 5. Skrzynka rozdzielcza (jeżeli występuje) 6. Czujnik 7. Termostat 2 Ogólny opis instalacji 2.1 Sposoby mocowania DEVIclip Twist Montaż do siatek zbrojeniowych. DEVIclip CC Służy do dokładnego utrzymania odległości między kablami grzejnymi (co 1 cm) na róznych powierzchniach. Odporny na promieniowanie UV. DEVIfast Służy do dokładnego utrzymania odległości między kablami grzejnymi (co 2,5 cm) na różnych powierzchniach przed zakryciem. Dostępny w wykonaniu z miedzi do montażu na dachach z blachy miedzianej. DEVIclip Gutter Służy do dokładnego utrzymania odległości między kablami grzejnymi (co 1 cm) w rynnach, odporny na działanie promieni UV. DEVIclip Roof Hook Służy do mocowania kabli do istniejących śrub pokryć dachowych, odporny na działanie promieni UV. DEVIclip Guard Hook Służy do mocowania kabli do płotków przeciwśniegowych i krawędzi dachów, odporny na działanie promieni UV. DEVIclip Relief Służy jako zawiesie dla kabli grzejnych zamontowanych w rurach spustowych. Spaceclip Do mocowania i ochrony kabli grzejnych przed ostrymi krawędziami w miejscach przejscia z rynny do rury spustowej. DEVIfast Double Do mocowania petli kabla grzejnego w rurach spustowych. Taśma aluminiowa DEVI Zapewnia skuteczniejszą wymianę ciepła (radiator). 2.2 Obliczanie odległości między odcinkami kabla grzejnego Moduł C-C w przypadku powierzchni dachowych oznacza odegłość liczoną w centymetrach między sąsiednimi odcinkami kabla grzejnego. W przypadku ogrzewania rynien i rur spustowych, należy odnieść się do ilości kabli na metr - patrz część 4.2 i VIFSV349 DEVI

7 C-C = Powierzchnia [m 2 ] x 100 cm] lub Długość kabla [m] C-C = Moc liniowa kabla [W/m] x 100 cm] Moc jednostkowa [W/m2] 2 ] Maks. moduł C-C: Systemy dachowe i rynnowe Powierzchnie gruntowe Ogrzewanie upraw rolniczych/szklarnie W/m² dla 220 V/400 V 10 cm 15 cm 25 cm Moduł C-C [cm] 20 W/m 25 W/m 30 W/m , , W/m² dla 230 V/400 V Moduł C-C [cm] 20 W/m 25 W/m 30 W/m , , W/m² dla 230 V/400 V Moduł C-C [cm] 20 W/m 25 W/m 30 W/m , , Planowanie układu instalacji Należy sporządzić szkic poglądowy instalacji, przedstawiający rozplanowanie elementów przewody doprowadzające i mufy połączeniowe skrzynkę przyłączową/rozdzielnicę (jeżeli występuje) czujnik skrzynka rozdzielcza termostat Zapisać szkic Znając dokładne położenie tych podzespołów ułatwimy wykrycie i naprawę uszkodzonych elementów. Należy pamiętać, aby: przestrzegać wytycznych w części 1.2. zachować poprawny moduł C-C (dotyczy to wyłącznie kabli grzejnych) - patrz część 2.2 przestrzegać wymaganej głębokości instalacji i stosować wymagane zabezpieczenia mechaniczne przewodów doprowadzających. w przypadku montażu więcej niż jednego kabla grzejnego, nie wolno łączyć ich szeregowo - wszystkie kable grzejne należy podłączyć równolegle do skrzynki rozdzielczej. w przypadku kabli grzejnych dwustronnie zasilanych (jednożyłowych), oba przewody zasilające należy podłączyć do skrzynki rozdzielczej. DEVI VIFSV349 7

8 2.4 Przygotowanie miejsca instalacji usunąć wszystkie pozostałości po starej instalacji (jeżeli występuje). upewnić się, że powierzchnia montażu jest równa, stabilna, gładka, sucha i czysta. 3 Montaż elementów w razie potrzeby należy uszczelnić szczeliny wokół rur, spustów i ścian lub założyć osłonę z folii na powierzchni nie mogą znajdować się ostre krawędzie, liście, brud lub ciała obce. Montaż kabli grzejnych nie należy prowadzić w temperaturze poniżej -5 C. Kable grzejne mogą sztywnieć w niskiej temperaturze. Po rozwinięciu kabla grzejnego, należy podłączyć go na chwilę do zasilania, aby nieco zmiękł przed montażem. Pomiar rezystancji Pomiaru rezystancji kabla grzejnego należy dokonać: po rozpakowaniu kabla grzejnego po przymocowaniu kabli grzejnych po ukończeniu instalacji Jeżeli wartości rezystancji i rezystancji izolacji różnią się od podanej na etykiecie, element należy wymienić. Rezystancja musi zawierać się w granicach -5% - +10% wartości podanej na etykiecie. Rezystancja izolacji musi wynosić ponad >20 MΩ dla napięcia co najmniej 500 V, najlepiej 2,5 kv. 3.1 Instalacja elementów grzejnych Należy przestrzegać instrukcji i wytycznych w części 1.1 i 1.2. Elementy grzejne kabel grzejny należy ułożyć w taki sposób, aby jego odległość od przeszkód wynosiła co najmniej połowę modułu C-C. elementy muszą przylegać do powierzchni przekazującej ciepło (dachu, piasku, gleby, betonu, rury itp.) - szczegółowe informacje przedstawiono w części 4. Kable grzejne należy zachować poprawny moduł C-C - patrz część 2.2. kabel grzejny należy ułożyć w taki sposób, aby jego odległość od przeszkód wynosiła co najmniej połowę modułu C-C. średnica gięcia kabla grzejnego powinna wynosić co najmniej sześciokrotność jego średnicy. kable grzejne oznakowano pozdziałką co 1 m, co ułatwia ich instalację rzeczywista długość kabla może różnić się o +/- 2%. Maty grzejne maty grzejne należy rozwijać tak, aby kabel grzejny znajdował się na górze. kiedy mata grzejna zostanie rozwinięta do końca powierzchni montażu, należy przeciąć siatkę i obrócić matę przed zwinięciem. rzeczywista długość maty może różnić się w następujących zakresach: +/-1 zwój dla mat o długości od 5 do 10 m +/- 2 zwoje w przypadku mat o długości większej niż 10 m. Przedłużanie przewodów doprowadzających należy unikać przedłużania przewodów doprowadzających gdy to tylko możliwe. przedłużenie przewodów zasilających należy wykonać w postaci mufy termokurczliwej lub w puszce montażowej. dopuszcza się maksymalnie 5% spadek napięcia na całej długości przewodu zasilającego. większa długość przewodu zasilającego zwiększa wartość pojemnościowego prądu upływowego, co oznacza że wartość prądu różnicowe- 8 VIFSV349 DEVI

9 go wyłącznika różnicowo-prądowego będzie musiała być wyższa. Czujniki czujniki są elementami pod napięciem (230 V) i należy prowadzić w rurkach plastikowych czujniki można przedłużać za pomocą kabla montażowego. w części 4 przedstawiono konkretne aplikacje. 4 Zastosowania 4.1 Przegląd zastosowań Należy przedstrzegać następujących wartości mocy jednostkowej (W/m 2 ) dla danego zastosowania. Temperatura otoczenia Ochrona przeciwoblodzeniowa dachów i rynien Ochrona przeciwoblodzeniowa powierzchni gruntowych Ogrzewanie upraw rolniczych/ szklarnie Rozmrażanie na wiosnę [ C] [W/m2] [W/m2] [W/m2] [W/m2] 0 do Min. 80 Min do do do Ochrona przeciwzamarzaniowa rurociągów [W/m] Δt [K] Grubość izolacji [mm] Średnica rury DN [mm] Ochrona gleby przed przemarzaniem DEVI VIFSV349 9

10 4.2 Ochrona przeciwoblodzeniowa dachów i rynien Patrz rys. 1. Krawędź/okap dachu 2. Rynna 3. Rura spustowa odprowadzjąca wodę do kanalizacji deszczowej 4. Rynna dachowa 5. Dach płaski z odwodnieniem 6. Dach z płotkiem przeciwśniegowym 7. Rura spustowa odprowadzająca wodę na powierzchnię gruntu Aby zapewnić odpowiednią ilość ciepła w rynnach i rurach spustowych, moc kabli grzejnych i ilość linii kablowych (n) zależy od: temperatury obliczeniowej średnicy rynny/rury Średnica rynny/rury Ilość kabli n Ø mm 1 Ø mm 2* Ø mm 3 * Dwa odcinki kabla grzejnego 30 W/m (60 W/m łącznie) wymagają rury spustowej o średnicy co najmniej Ø150 mm oraz regulatora z czujnikiem wilgoci, np. DEVIreg 850. Temperatura otoczenia Moc jednostkowa DTCE-20 DTCE-30 n Odl. między sąsiednimi odcinkami kabla (moduł ułożenia kabla grzejnego) n Odl. między sąsiednimi odcinkami kabla (moduł ułożenia kabla grzejnego) C [W/m²] [-] [cm] [-] [cm] 0 do do do * do * 8 Opis instalacji Zainstalować czujnik DEVIreg 850, jeżeli jest zastosowany, w rynnie, zgodnie z instrukcją dla czujników. Poinformować użytkownika końcowego o konieczności sprawdzenia i usunięcia ostrych krawędzi, liści i brudu z ogrzewanego dachu i rynien każdej jesieni. Przedłużyć kable czujników i przewody zasilające, połączenia zaś należy ułożyć w suchym miejscu. Uszczelnić wszystkie przejścia przez np. dachy i ściany. 4.3 Topienie śniegu na powierzchniach gruntowych Konstrukcje wolnostojące, np. pomosty, schody, mosty i tarasy Patrz rys. 1. Warstwa wierzchnia płyty betonowej lub asfaltobeton. 2. Kabel grzejny DEVIflex. 3. Taśma montażowa DEVIclip lub siatka zbrojeniowa. 4. Podbudowa. 5. Izolacja 10 VIFSV349 DEVI

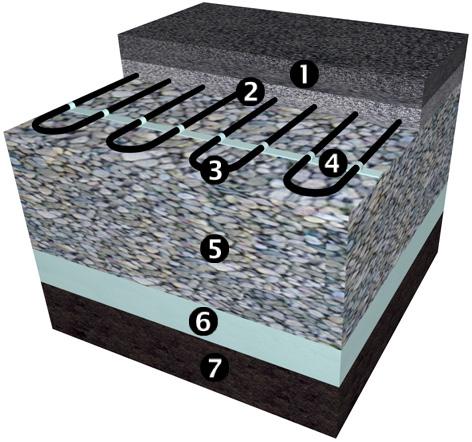

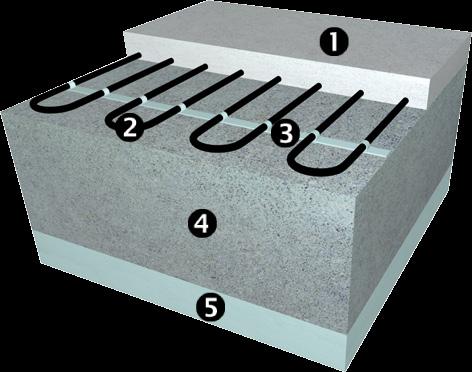

11 Powierzchnie gruntowe, np. rampy i parkingi Patrz rys. 1. Warstwa wierzchnia płyty betonowej lub asfaltobetonu. 2. Podsypka piaskowa, beton lub asfaltobeton. 3. Kabel grzejny DEVIflex. 4. Taśma montażowa DEVIclip lub siatka zbrojeniowa. 5. Warstwa nośna z tłucznia kamiennego/betonu/ starego asfaltu. 6. Izolacja (opcjonalna, należy upewnić się, czy warstwa nośna jest odpowiednia). 7. Grunt rodzimy. Powierzchnie gruntowe, np. drogi, chodniki i ścieżki Patrz rys. 1. Warstwa wierzchnia z kostki brukowej lub płyty betonowej 2. Podsypka piaskowa 3. Kabel grzejny DEVIflex 4. Taśma montażowa DEVIclip lub siatka zbrojeniowa 5. Warstwa nośna wykonana z tłucznia kamiennego 6. Izolacja (opcjonalna, należy upewnić się, czy warstwa nośna jest odpowiednia) 7. Grunt rodzimy Termostat z czujnikiem wilgoci i temperatury jest bezwglednie wymagany: W przypadku podsypki piaskowej moc maty od 250 W/m 2 lub moc kabla od 25 W/m. W asfacie lub betonie: moc kabla od 30 W/m z mocą jednostkową powyżej 500 W/m 2 (C-C < 6 cm). Ograniczona dostępna moc zasilania ograniczyć powierzchnię ogrzewaną, np. ogrzewając wyłącznie pasy przebiegu kół zamiast całej powierzchni drogi. podzielić obszar na 2 strefy za pomocą DEVIreg 850. zainstalować mniej W/m² (mocy na m. kw.) niż jest to zalecane. Zmniejszy się sprawność instalacji (topienia śniegu). Nie wolno instalować mniej W/m 2 niż jest to zalecane w pobliżu powierzchni odwadnianych, np. przed ogrzewanymi schodami. Nie wolno instalować kabli w samym piasku kable grzejne należy zabezpieczyć twardą warstwą wierzchnią chyba, że wykonano instalację zgodnie z częścią 4.5, "Ogrzewanie pól/rozsadników" Montaż w betonie, zaprawie lub w cienkiej "zacierce" materiał, w którym kabel będzie zatopiony, nie może zawierać kamieni o ostrych krawędziach. materiał musi być wystarczająco płynny, jednolity i pozbawiony pęcherzy powietrza: wylewać powoli, aby nie dopuścić do przesunięcia kabla grzejnego. Ograniczyć prace z użyciem grabi, łopat, wibratorów i walców. Element grzejny musi być całkowicie zatopiony na głębokości co najmniej 5 mm. Czas schnięcia powinien wynosić co najmniej 30 dni w przypadku betonu i 7 dni dla wylewki samopoziomującej. Zalewanie w asfalcie lub betonie asfaltowym (drogowym) stosować wyłącznie DEVIflex DTIK całkowicie pokryty wylewką. zatapiać w asfalcie schłodzonym do 240 C lub w 3 centymetrowej wartswie wylewanego betonu asfaltowego (o maksymalnej ziarnistości kamieni 8 mm), schłodzonego do co najmniej 80 C przed nałożeniem drugiej warstwy za pomocą walca o masie maksymalnej 500 kg (bez wibratora). założyć osłonę czujnika podziemnego o wymiarach Ø100 x H 100 mm, wykonaną z materiału termoodpornego, np. izolacji ze szkła komórkowego. założyć rurkę czujnika o wym. 5/8"-3/4" wykonaną z materiału termoodpornego, np. metalu. Opis instalacji Przygotować powierzchnię instalacji za pomocą taśmy montażowej DEVIclip i/lub siatki zbrojeniowej. Zamocować rurkę kabla czujnika i rurkę/osłonę dla czujnika DEVIreg 850, jeżeli jest instalowany. Przewody doprowadzające ułożyć w rurkach termokurczliwych, a połączenia umieścić w suchym miejscu. Uszczelnić wszystkie przejścia przez ściany i inne konstrukcje. założyć taśmę ostrzegawczą na przewody doprowadzające. DEVI VIFSV349 11

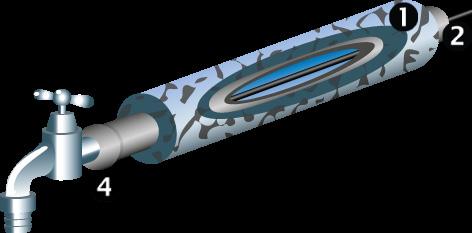

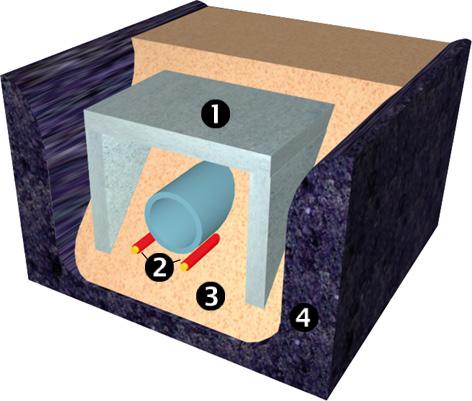

12 Po ułożeniu kostki bądź wylaniu betonu/asfaltu, założyć zewnętrzny czujnik i ułożyć kable czujników zgodnie z instrukcją dla czujników. 4.4 Ochrona przeciwzamarzaniowa rur Czujnik wykrywania Patrz rys. 1. rur. 2. Kabel grzejny DEVIflex 3. Izolacja. 4. Mocowanie. 5. Zawór. Ochrona przeciwzamarzaniowa do wnętrza rur Patrz rys. 1. Izolacja. 2. Kabel grzejny DEVIflex. 3. Czujnik (nie pokazano). 4. Mocowanie. Ogrzewanie rur umieszczonych w gruncie Patrz rys. 1. Pustak betonowy (opcjonalnie) i/lub izolacja ze styroduru (opcjonalnie). 2. Kabel grzejny DEVIflex. 3. Podsypka piaskowa. 4. Grunt rodzimy. 5. Czujnik (nie pokazano). Wymagana moc [W/m] opisana jest w tabeli w części 4.1 i zależy od: λ W/mK Przewodność cieplna izolacji 0,04 zastosowanej w tabeli Δt K Różnica temperatury między czynnikiem i otoczeniem D mm Średnica zewnętrzna izolacji d mm Średnica zewnętrzna rury Ilość kabli n stosunek wymaganej mocy i mocy kabli ilość kabli na metr wzdłużnie Min. 2 dla DN liczba całkowita = kable proste (łatwiejsza instalacja) ułamek dziesiętny = owinięte wokół rury Rury plastikowe: moc maks. kabla 10 W/m. założyć taśmę aluminiową pod i nad kablem, na całej jego długości. Dla DTIV instalowanego wewnątrz rur: nie przeciągać kabli przez zawory. kabel grzejny można wyjątkowych przypadkach obciąć na maks. 10% jego długości, poprowa- 12 VIFSV349 DEVI

13 dzić poza przewodem i doprowadzić do dławika zaciskowego. nie włączać zasilania przed napełnieniem rur. Opis instalacji Kable owinięte wokół rur są przymocowane w sposób przedstawiony na ilustracji co cm za pomocą taśmy aluminiowej. Kable proste należy mocować w sposób przedstawiony na ilustracji, zgodnie z układem godziny 5 lub 7. Kable wewnątrz rur są mocowane bezpośrednio w środku za pomocą dławika zaciskowego. Założyć taśmę aluminiową pod (obowiązkowo w przypadku rur plastikowych) i nad rurą, na całej długości kabla. Przedłużyć przewody doprowadzające/zakończyć kable, zaś połączenia umieścić w suchym miejscu. Skrzynkę rozdzielczą należy zamocować na rurze lub obok niej, zaś termostat należy zainstalować obok rury. 4.5 Ogrzewanie pól/rozsadników Ogrzewane mogą być: murawy piłkarskie pola golfowe szklarnie Patrz instrukcja bezpieczeństwa w części 1.1. Należy zawsze starannie zaplanować głębokość instalacji należy dokonać odpowiednich uzgodnień z lokalnymi dostawcami energii i organami BHP przed przystąpieniem do instalacji kabli należy przestrzegać lokalnych wymagań dotyczących głębokości instalacji i stosować wymagane zabezpieczenia mechaniczne przewodów doprowadzających uwzględnić głębokość wbijania w grunt takich przedmiotów, jak napowietrzacze trawy, odprowadzeń pionowych, szpadli, oszczepów, kołków, śrub kotwowych, itp. w celu uzyskania wydajnego ogrzewania, głębokość instalacji nie może być większa niż cm. wszelkie prace po wykonaniu instalacji wolno przeprowadzać wyłącznie odpowiednio przeszkolonym osobom. Ogrzewanie pól/rozsadników należy podzielić na wiele stref w zależności od powierzchni pola, jego nasłonecznienia i zacienienia. Każda strefa powinna być wyposażona w 2 czujniki lub 1 sondę czujnikową do pomiaru średniej temperatury wierzchniej warstwy gleby. stosować hermetyczne skrzynki kablowe do podłączania przewodów doprowadzających do źródła zasilania. Maks. odległość od skrzynki przyłączowej lub studzienki kablowej wynosi 20 m. Opis instalacji Rozwinąć elementy i przymocować je do konstrukcji nośnej. W przypadku instalacji modernizacyjnej DSM3, kable można umieścć w glebie. Rurkę zamocować w jak najwyższym punkcie - dotyczy kabli czujnika lub sondy czujnika w każdej ze stref. Przewody doprowadzające prowadzić w korycie kablowym jedną warstwą (bez zwojów i rur). Założyć taśmę ostrzegawczą na przewody doprowadzające i zasypać piaskiem. Podłączyć przewody doprowadzające do hermetycznych skrzynek przyłączowych lub studzienek kablowych w odległości maks. 20 m od każdej strefy. DEVI VIFSV349 13

14 1. Kabel grzejny 2. Termostat 3. Czujnik 4. Ekran 5. RCD (wyłącznik różnicowoprądowy) 6. Wyłącznik wszystkich biegunów 7. Bezpiecznik 8. Skrzynka przyłączowa 5 Zakończenie instalacji Podłączanie kabli podłączyć wszystkie przewody doprowadzające i czujnik do skrzynki rozdzielczej. patrz podręcznik obsługi termostatu. Próba końcowa i dokumentacja należy upewnić się, że powierzchnia rozprowadzająca (np. dach, rura) zniesie ciepło wypromieniowywane przez element. Dotyczy to zwłaszcza zwłaszcza przypadków, gdy element jest podłączony do termostatu, który uniemożliwia ustawienie temperatury maksymalnej -- szczegółowe informacje przedstawiono w części 4. należy udokumentować, co następuje - w postaci opisów, rysunków lub zdjęć: typ kabla, rozstaw, głębokość, układ, identyfikator obwodu, czujniki; miejsca połączeń między przewodami doprowadzającymi a elementami grzejnymi; położenie zakończeń kablowych; położenie szczelin dylatacyjnych, jeżeli występują. Wypełnić formularz gwarancyjny. Ponownie sprawdzić i porównać rezystancję znamionową i oporność izolacji. Przekazać instalację użytkownikowi końcowemu Należy pouczyć użytkownika końcowego lub nadzór o działaniu i utrzymaniu układu grzejnego. Przed każdym okresem ciągłej pracy należy sprawdzić tablicę rozdzielczą, termostat i czujniki. 14 VIFSV349 DEVI

15 5.1 Podłączanie termostatu Jeżeli element grzejny podłączono do termostatu np. DEVIreg, należy skonfigurować ustawienia podstawowe zgodnie z poniższą tabelą i podręcznikiem obsługi termostatu. Jeżeli to możliwe, należy ustawić temperaturę dopuszczalną zgodnie z zaleceniami producenta, aby zapobiec uszkodzeniu np. podłogi lub rury. Należy pamiętać, że wartość graniczna temperatury nie może przekraczać temperatury maksymalnej określonej dla aplikacji (patrz część 4). Termostat DEVIreg 316 DEVIreg 330/610 DEVIreg 850 Maks. obciążenie Ochrona przeciwoblodzeniowa dachów i rynien Ochrona przeciwoblodzeniowa powierzchni gruntowych Ochrona przeciwmrozowa instalacji rurowych Ogrzewanie upraw rolniczych/szklarnie 16 A -7 C < Wł. < +3 C /10 A Wł. < +3 C Wł. < +3 C Wł. < +5 C Odmrażanie +3 C Uprawa +7 C 2 x 15A Roztapianie < +3 C Roztapianie < +3 C Czuwanie < -3 C - - DEVI VIFSV349 15
