CH100 Przenośny projektor LED Full HD Podręcznik użytkownika

Transkrypt

1 CH100 Przenośny projektor LED Full HD Podręcznik użytkownika

2 Spis treści Ważne instrukcje bezpieczeństwa...3 Prezentacja...7 Funkcje projektora...7 Zawartość zestawu...8 Zewnętrzny widok projektora...9 Elementy sterujące i funkcje...10 Instalacja Wybór miejsca...14 Uzyskiwanie preferowanego rozmiaru obrazu z projektora...15 Połączenie Podłączanie zasilania...16 Podłączanie urządzeń wideo...16 Przegląd możliwych połączeń...17 Podłączanie komputera...18 Podłączanie urządzenia HDMI...20 Podłączanie urządzenia źródłowego MHL...21 Podłączanie modułu do strumieniowego przesyłu wideo...22 Podłączanie do źródłowego urządzenia wideo komponentowego...24 Podłączanie zewnętrznego głośnika...25 Obsługa Uruchamianie projektora...26 Wyłączanie projektora...28 Zabezpieczanie projektora...29 Wybór źródła sygnału...32 Regulacja wyświetlanego obrazu...33 Ukrywanie obrazu...35 Funkcje menu Menu ekranowe informacje...36 Korzystanie z podstawowego menu ekranowego Korzystanie z zaawansowanego menu ekranowego Konserwacja Jak dbać o projektor Informacje dotyczące lampy Kontrolki Rozwiązywanie problemów Dane techniczne Dane techniczne projektora Wymiary Montaż pod sufitem Tabela częstotliwości Gwarancja i informacje dotyczące prawa autorskiego Spis treści

3 Ważne instrukcje bezpieczeństwa Projektor został zaprojektowany i przetestowany, aby spełniał najnowsze standardy bezpieczeństwa sprzętu elektronicznego i informatycznego. W celu zapewnienia bezpiecznego użytkowania produktu należy przestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu. 1. Przed rozpoczęciem korzystania z projektora zapoznaj się z tym podręcznikiem. Zachowaj podręcznik. 2. W czasie działania projektora nie patrz prosto w obiektyw. Intensywny promień światła może uszkodzić wzrok. 4. W niektórych krajach napięcie w sieci jest NIESTABILNE. Ten projektor przeznaczony jest do bezpiecznego użytkowania w zakresie napięć od 100 do 240 V AC, ale może zawodzić w przypadku wystąpienia wahań napięcia ±10 V. Na obszarach, gdzie istnieje takie ryzyko zaleca się użycie stabilizatora napięcia, listwy przeciwprzepięciowej lub zasilania awaryjnego UPS. 3. Serwisowanie powierzaj tylko wykwalifikowanemu personelowi. 5. Nie blokuj obiektywu żadnymi przedmiotami, gdy projektor jest włączony, gdyż może to spowodować nagrzanie, deformację lub nawet zapalenie się przedmiotów. Aby tymczasowo wyłączyć lampę, użyj funkcji BLANK (Pusty). Ważne instrukcje bezpieczeństwa 3

4 6. Nie wymieniaj żadnych części elektronicznych, jeśli projektor nie jest odłączony od sieci. 9. Nie zakrywaj otworów wentylacyjnych. - Nie stawiaj projektora na kocu, pościeli ani innej miękkiej powierzchni. - Nie przykrywaj urządzenia materiałem lub innymi przedmiotami. - Nie umieszczaj w pobliżu urządzenia żadnych materiałów palnych. 7. Nie umieszczaj urządzenia na niestabilnym wózku, stojaku lub stole. W razie upadku urządzenie może zostać poważnie uszkodzone. 8. Nie próbuj samodzielnie rozmontowywać tego projektora. Wewnątrz znajdują się elementy pod niebezpiecznie wysokim napięciem, które mogą spowodować śmierć w momencie ich dotknięcia. Naprawy i serwisowanie powierzaj tylko wykwalifikowanym pracownikom serwisu. Jeżeli otwory wentylacyjne są mocno pozatykane, przegrzanie urządzenia może spowodować wybuch ognia wjego wnętrzu. 10. Umieszczaj włączony projektor na równej, poziomej powierzchni. 4 Ważne instrukcje bezpieczeństwa

5 11. Nie stawiaj projektora na żadnym z boków, w pozycji pionowej. Może to spowodować jego przewrócenie się i doprowadzić do urazów użytkownika lub uszkodzenia urządzenia. 14. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Rozlanie płynu na projektor może spowodować jego uszkodzenie. Jeśli projektor ulegnie zamoczeniu, odłącz go od zasilania iskontaktuj się z firmą BenQ w celu przeprowadzenia jego naprawy. 12. Nie stawaj na projektorze ani nie kładź na nim żadnych przedmiotów. Oprócz niebezpieczeństwa uszkodzenia projektora, takie postępowanie może prowadzić do wypadków i obrażeń. 15. Projektor potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie. Do zainstalowania projektora na suficie używaj tylko zestawu do montażu sufitowego BenQ. Szczegóły znajdują się w sekcji "Montowanie projektora pod sufitem" na stronie Kiedy projektor pracuje, możesz wyczuć, że z kratki wentylacyjnej wydostaje się gorące powietrze i nieprzyjemny zapach. Jest to normalne zjawisko i nie oznacza awarii produktu. 16. To urządzenie musi być uziemione. Ważne instrukcje bezpieczeństwa 5

6 17. Nie umieszczaj projektora w żadnym z poniższych środowisk: -Słabo wentylowana lub ograniczona przestrzeń. Zapewnij co najmniej 50 cm prześwitu między ścianami i projektorem oraz swobodny przepływ powietrza wokół niego. - Miejsca o tendencji do mocnego nagrzewania się, takie jak wnętrze samochodu z zamkniętymi szybami. - Miejsca, w których elementy optyczne narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu. - Miejsca w pobliżu czujników pożarowych. - Miejsca o temperaturze otoczenia powyżej 40 C/104 F. - Miejsca na wysokości powyżej 3tysięcy metrów (10000 stóp) m (10000 stóp) 0 m (0 stóp) Montowanie projektora pod sufitem W razie konieczności instalacji projektora na suficie, zaleca się prawidłowe i bezpieczne zamocowanie z użyciem zestawu do montażu sufitowego projektora BenQ. W przypadku użycia zestawu do montażu projektora na suficie innej marki, istnieje ryzyko, że projektor spadnie z sufitu z powodu błędnego zamocowania śrubami nieodpowiedniej średnicy lub długości. Zestaw do montażu sufitowego BenQ dostępny jest w miejscu zakupu projektora BenQ. BenQ zaleca także zakup osobnego przewodu zabezpieczającego Kensington i zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika zestawu do montażu sufitowego. Będzie on pełnił rolę dodatkowego zamocowania projektora, na wypadek gdyby wspornik mocujący poluzował się. Hg - Ta lampa zawiera rtęć. Utylizować zgodnie z lokalnymi przepisami odnośnie utylizacji. Patrz Grupa ryzyka 2 1. Zgodnie z klasyfikacją bezpieczeństwa fotobiologicznego lamp i systemów lamp ten produkt należy do 2. kategorii ryzyk, IEC : Ten produkt może emitować niebezpieczne promieniowanie optyczne. 3. Nie patrzeć we włączoną lampę. Może to powodować uszkodzenie wzroku. 4. Tak jak w przypadku każdego jasnego źródła światła, nie patrzeć bezpośrednio w jego promień. 6 Ważne instrukcje bezpieczeństwa

7 Prezentacja Funkcje projektora Projektor łączy w sobie system optyczny o wysokiej wydajności z konstrukcją przyjazną dla użytkownika, co gwarantuje niezawodność i łatwość użytkowania. Projektor oferuje następujące funkcje: Zaawansowane źródło światła LED Trwałe źródło światła LED zapewnia dłuższy czas pracy niż tradycyjne lampy. System optyczny z technologiami DLP Rozdzielczość Full HD i jasny obraz. Rozmaite użyteczne funkcje Obsługa urządzeń iphone/ipad, urządzeń Android, odtwarzaczy multimediów ikomputerów. Wygodny w przenoszeniu Projektor jest niewielki i lekki, dzięki czemu doskonale sprawdza się podczas podróży biznesowych, ale także w chwilach odpoczynku. Wiele portów wejściowych Wiele portów wejściowych, wśród których są porty PC, HDMI, HDMI/MHL oraz HDMI/MICRO-B, zapewnia swobodę korzystania z urządzeń peryferyjnych. Wejście i wyjście sygnału audio Wyposażony we wbudowane głośniki 5 W x 2, wejście audio (gniazdo mini φ3,5 mm) oraz wyjście słuchawkowe (gniazdo słuchawkowe φ3,5 mm) Podwójne menu ekranowe Dwa rodzaje menu ekranowego umożliwiają dwa różne sposoby użytkowania: Podstawowe menu jest intuicyjne i proste w obsłudze, a Zaaawansowane menu oferuje możliwość pełnego dostosowania opcji. Widoczna jasność wyświetlanego obrazu będzie się wahać w zależności od warunków oświetleniowych otoczenia i ustawień kontrastu/jasności wybranego wejścia sygnału. Jasność lampy zmniejsza się z czasem i może różnić się w zależności od specyfikacji producenta lamp. Takie zachowanie jest normalne i prawidłowe. Gdy kontrolka LED zapali się na czerwono lub na ekranie pojawi się ostrzeżenie przypominające, że należy wymienić lampę, skontaktuj się z najbliższym centrum obsługi klienta BenQ, aby uzyskać pomoc. Prezentacja 7

8 Zawartość zestawu Ostrożnie rozpakuj zestaw i upewnij się, czy zostały dostarczone wszystkie przedstawione poniżej składniki. W przypadku jakichkolwiek braków skontaktuj się ze sprzedawcą. Standardowe akcesoria Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które przedstawiono na ilustracji. Projektor Przewód zasilający Skrócona instrukcja obsługi Pilot i baterie Przewód VGA CD-ROM zpodręcznikiem użytkownika Kabel HDMI Karta gwarancyjna* *Karta gwarancyjna jest dostarczana jedynie w niektórych regionach. Szczegółowe informacje można uzyskać u dealera. Usuń etykietkę przed użyciem pilota. 8 Prezentacja

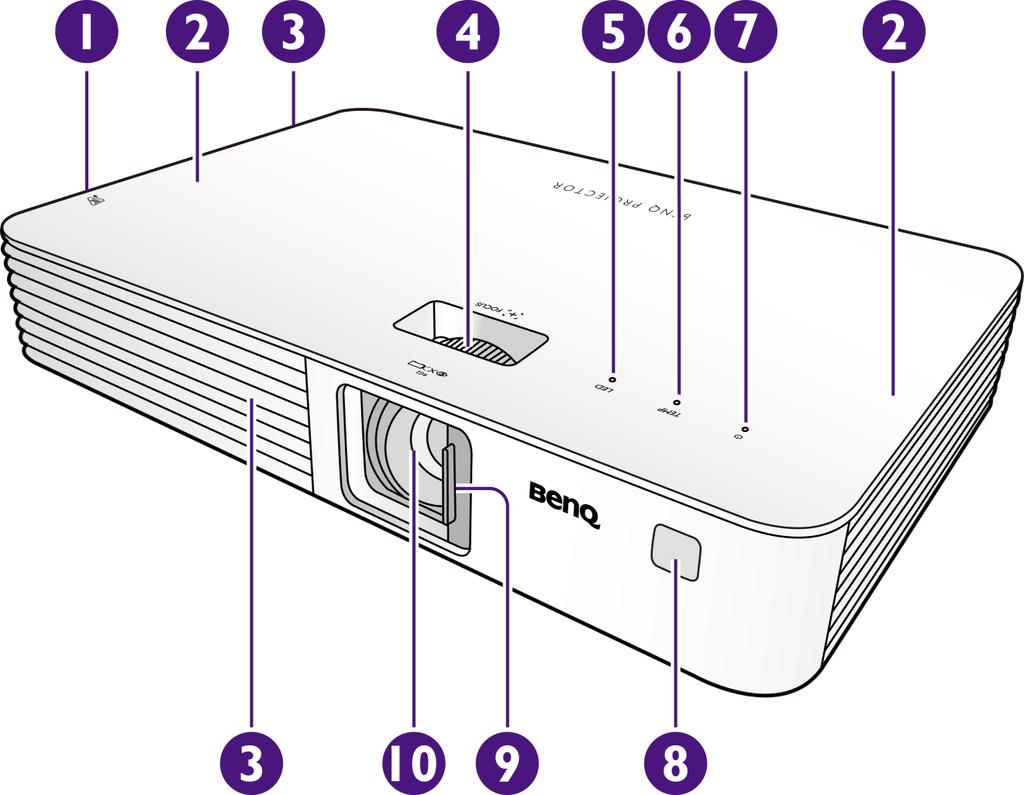

9 Zewnętrzny widok projektora Widok z przodu/z góry Widok z tyłu Widok od spodu 1. Wylot gorącego powietrza 2. Wbudowane głośniki 3. Wywietrzniki (pobór zimnego powietrza) 4. Pierścień ostrości 5. Wskaźnik LED 6. Kontrolka TEMP (temperatury) 7. Przycisk Zasilanie/kontrolka Zasilanie 8. Przedni czujnik podczerwieni 9. Osłona obiektywu 10. Obiektyw 11. Port USB Type-A - Zapewnia zasilanie do ładowania modułu HDMI/ MHL, jak np. BenQ QCast (sprzedawany oddzielnie). Szczegóły znajdują się na stronie Wejście sygnału Audio 13. Gniazdo wejściowe HDMI 1/ MHL 14. Tylni czujnik pilota na podczerwień 15. Otwór zamka zabezpieczającego przed kradzieżą Kensington 16. Port mini-b USB -Używany do serwisowania. 17. Gniazdo wejścia sygnału RGB (PC)/komponentowe wideo (YPbPr/YCbCr) 18. Port SERVICE (serwisowy) -Używany do serwisowania. 19. Gniazdo wejściowe HDMI Wyjście sygnału Audio 21. Gniazdo sieciowe przewodu zasilającego 22. Stopka regulująca 23. Gniazdo wejściowe HDMI 3/ MICRO-B - Szczegóły znajdują się na stronie Otwory do montażu pod sufitem Prezentacja 9

10 Nie zakrywaj otworów wentylacyjnych. Blokowanie otworów wentylacyjnych może spowodować przegrzewanie się i uszkodzenie projektora. Dopilnuj, aby osłona obiektywu była zawsze otwarta, gdy lampa projektora jest włączona. Elementy sterujące i funkcje Projektor 1. Przycisk Zasilanie/kontrolka Zasilanie Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia. Szczegóły opisano w sekcjach "Uruchamianie projektora" na stronie 26 i "Wyłączanie projektora" na stronie 28. Świeci lub miga, gdy projektor pracuje. 2. Kontrolka TEMP (temperatury) Zapala się na czerwono, jeśli temperatura projektora staje się zbyt wysoka. 3. Wskaźnik LED Informuje o stanie lampy. Zapala się i mruga, gdy pojawia się jakiś problem z lampą. Więcej informacji, patrz "Kontrolki" na stronie Prezentacja

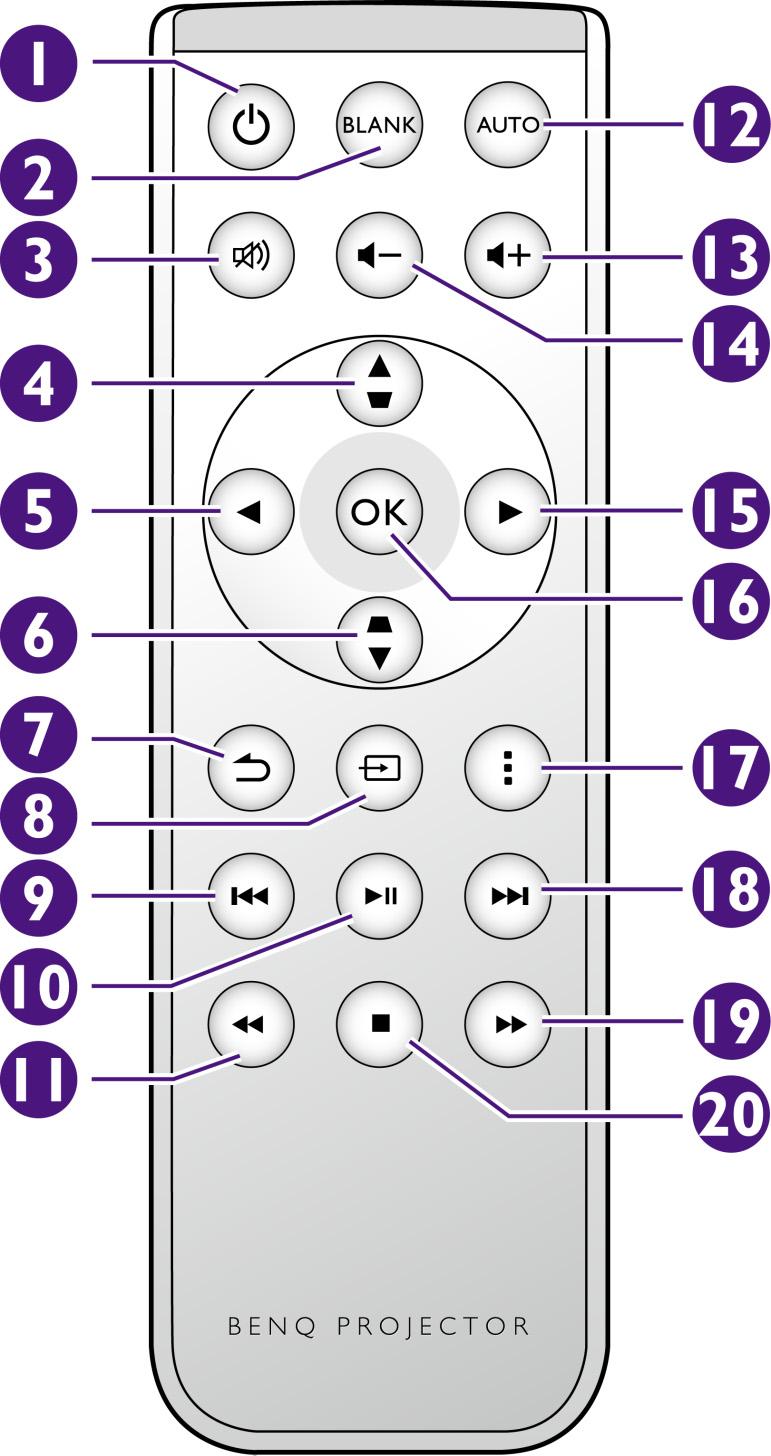

11 Pilot 1. Zasilanie Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia. Szczegóły opisano w sekcjach "Uruchamianie projektora" na stronie 26 i "Wyłączanie projektora" na stronie Blank (Pusty) Umożliwia ukrycie wyświetlanego obrazu. Szczegóły znajdują się w sekcji "Ukrywanie obrazu" na stronie Wycisz Włączanie i wyłączanie dźwięku projektora. 4. Strzałka do góry Kiedy widoczne jest menu ekranowe (OSD): -Nawiguj w górę, aby wybrać żądane elementy menu. Kiedy menu ekranowe (OSD) jest wyłączone: -Wyświetlenie okna Korekcja trapezowa w pionie. Za pomocą tego przycisku można manualnie skorygować obrazy zniekształcone wskutek projekcji pod kątem. 5. Strzałka w lewo Kiedy widoczne jest menu ekranowe (OSD): - Nawiguj w lewo, aby wybrać żądane elementy menu. - Pozwala dokonywać regulacji, np. jasności, kontrastu itp. 6. Strzałka w dół Kiedy widoczne jest menu ekranowe (OSD): -Nawiguj w dół, aby wybrać żądane elementy menu. Kiedy menu ekranowe (OSD) jest wyłączone: -Wyświetlenie okna Korekcja trapezowa w pionie. Za pomocą tego przycisku można manualnie skorygować obrazy zniekształcone wskutek projekcji pod kątem. 7. Wstecz Powrót do wyższego poziomu menu OSD. 8. Źródło Wyświetla pasek wyboru źródła. 9. Poprzedni Odtworzenie poprzedniego filmu, utworu muzycznego, pokazu zdjęć lub dokumentu (tylko praca zmhl). 10. Odtwórz/Wstrzymaj Odtwarza lub wstrzymuje odtwarzanie filmu, muzyki lub pokazu slajdów (tylko praca zmhl). 11. Przewiń do tyłu Przewija wstecz odtwarzany film lub muzykę (tylko praca z MHL). 12. AUTO (Automatyczny) Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu. Szczegóły znajdują się w sekcji "Automatyczna regulacja obrazu" na stronie 34. Prezentacja 11

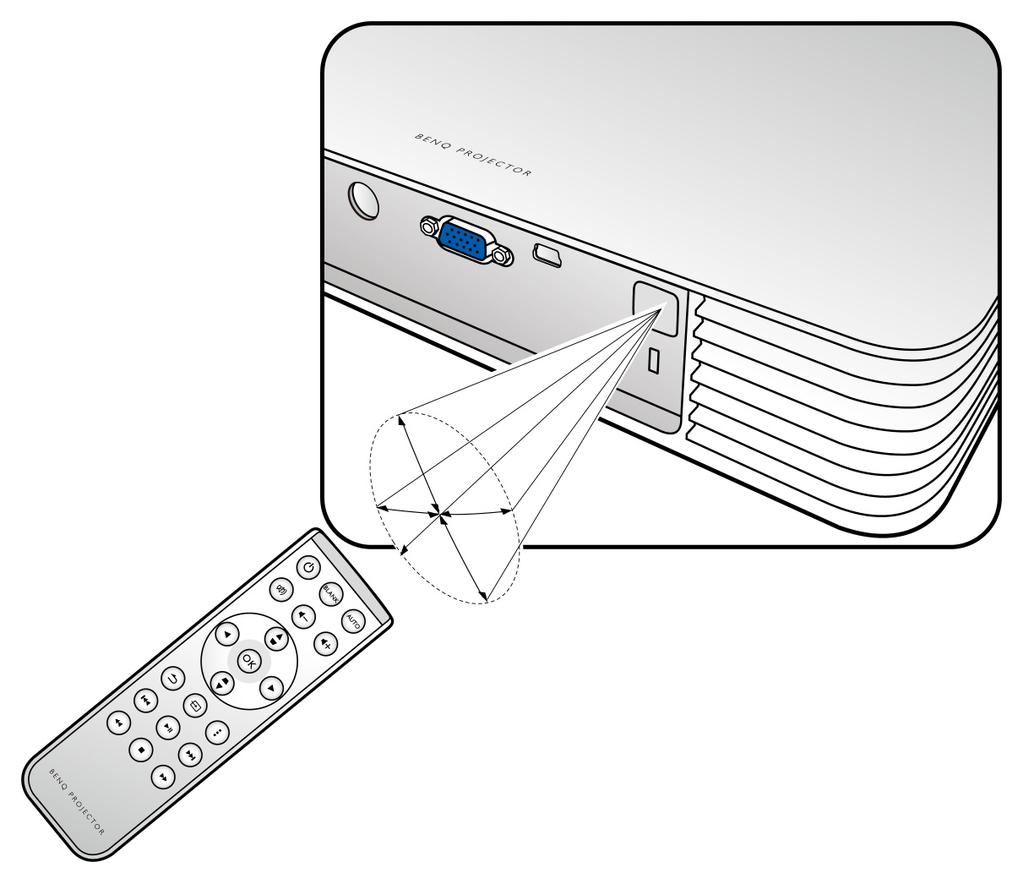

12 13. Przycisk zwiększania głośności Zwiększenie poziomu głośności dźwięku projektora. 14. Przycisk ściszenia Zmniejszanie poziomu głośności dźwięku projektora. 15. Strzałka w prawo Kiedy widoczne jest menu ekranowe (OSD): - Nawiguj w prawo, aby wybrać żądane elementy menu. - Pozwala dokonywać regulacji, np. jasności, kontrastu itp. 16. OK Potwierdzenie wybranej funkcji, gdy widoczne jest menu. 17. Menu Włączenie/wyłączenie menu ekranowego (OSD). 18. Dalej Odtworzenie następnego filmu, utworu muzycznego, pokazu zdjęć lub dokumentu (tylko praca zmhl). 19. Przewijanie naprzód Przewija naprzód odtwarzany film lub muzykę (tylko praca z MHL). 20. Zatrzymaj Zatrzymuje odtwarzanie wideo idźwięku. (tylko praca z MHL). Niektóre funkcje zdalnego sterowania mogą nie działać z funkcją MHL, ponieważ używane urządzenie MHL może ich nie obsługiwać. Należy sprawdzić, jakie funkcje są dostępne wurządzeniu MHL. Skuteczny zasięg pilota W celu poprawnego działania pilot musi być trzymany pod kątem nie większym niż 30 stopni w stosunku do czujników projektora (prostopadle). Odległość pomiędzy pilotem a czujnikami nie powinna przekraczać 8 metrów (~26 stóp). Upewnij się, że pomiędzy pilotem a czujnikami podczerwieni projektora nie znajdują się żadne przeszkody, które mogłyby przesłaniać promień podczerwieni. Około 30 Około 30 Obsługa projektora z przodu Obsługa projektora z tyłu 12 Prezentacja

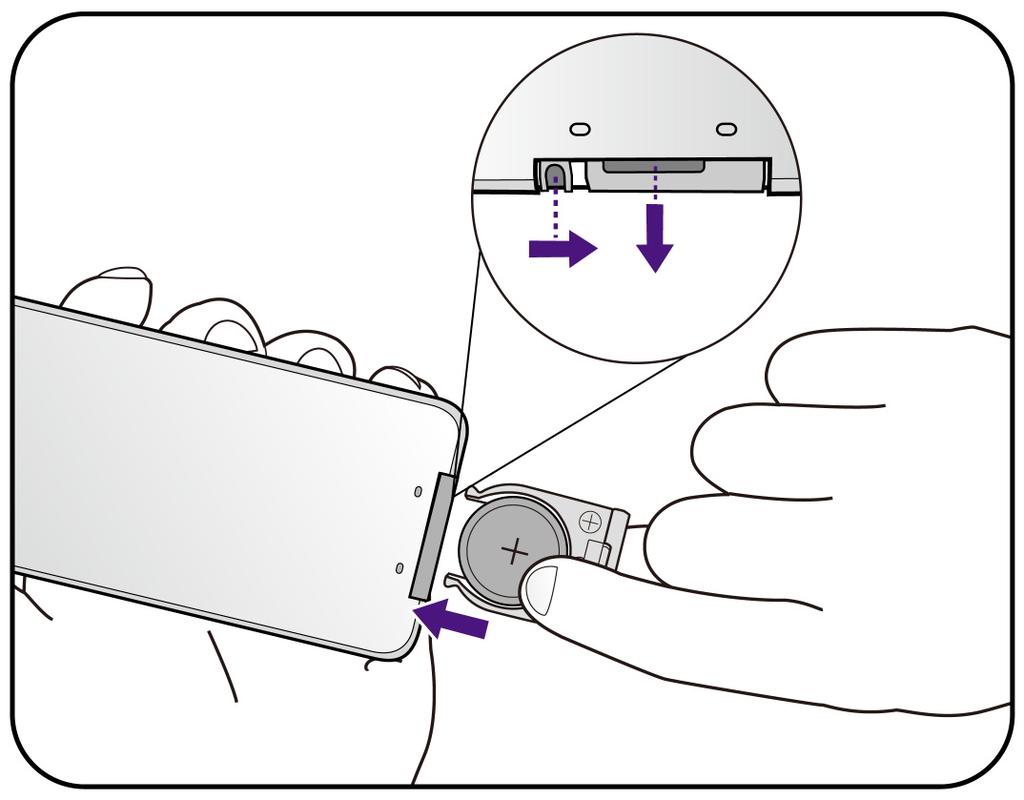

13 Wymiana baterii pilota 1. Wyciągnij szufladkę baterii. Postępuj zgodnie z ilustracjami. Naciśnij i przytrzymaj blokadę jednocześnie wysuwając uchwyt baterii. 2. Włóż nową baterię do szufladki. Znak bieguna dodatniego powinien być skierowany na zewnątrz. 3. Wepchnij szufladkę do pilota. Unikaj nadmiernej temperatury i wilgoci. W przypadku nieprawidłowej instalacji baterii może ona zostać uszkodzona. Wymieniaj tylko na baterie tego samego typu lub odpowiednik zalecany przez producenta baterii. Zużytą baterię zutylizuj w sposób zalecany przez producenta. Nie należy wrzucać baterii do ognia. Stwarza to ryzyko wybuchu. Jeśli baterie są wyczerpane lub jeśli nie zamierzasz przez dłuższy czas używać pilota, usuń baterie w celu uniemożliwienia wycieku elektrolitu do pilota. Prezentacja 13

14 Instalacja Wybór miejsca Zanim wybierzesz miejsce, w którym ustawisz projektor, weź pod uwagę następujące czynniki: Wielkość i pozycja ekranu Lokalizacja gniazdka zasilania Lokalizacja i odległość między projektorem a resztą sprzętu Projektor można zainstalować w następujące sposoby. 1. Przód: Wybierz to ustawienie, jeśli projektor ma być umieszczony w okolicach podłogi, przed ekranem. Jest to najbardziej powszechne ustawienie, umożliwiające szybką instalację i przenoszenie. Włącz projektor i dokonaj następujących ustawień: Naciśnij i wybierz Ustaw. lub Konfig. systemu: Podstawowa > Położ. projektora > Przód. 3. Tył: Wybierz to ustawienie, jeśli projektor stoi blisko podłogi za ekranem. Włącz projektor i dokonaj następujących ustawień: Naciśnij i wybierz Ustaw. lub Konfig. systemu: Podstawowa > Położ. projektora > Tył. Potrzebny jest specjalny ekran do tylnej projekcji. 2. Przód sufit: Wybierz to ustawienie, jeśli projektor zawieszony jest pod sufitem, przed ekranem. Włącz projektor idokonaj następujących ustawień: Naciśnij i wybierz Ustaw. lub Konfig. systemu: Podstawowa > Położ. projektora > Przód sufit. W celu montażu projektora pod sufitem dokonaj zakupu zestawu do montażu sufitowego BenQ u swojego sprzedawcy. 4. Tył sufit: Wybierz to położenie, gdy projektor umieszczony będzie pod sufitem za ekranem. Włącz projektor idokonaj następujących ustawień: Naciśnij i wybierz Ustaw. lub Konfig. systemu: Podstawowa > Położ. projektora > Tył sufit. Wymagany jest zestaw do montażu sufitowego BenQ oraz specjalny ekran do tylnej projekcji. 14 Instalacja

15 Uzyskiwanie preferowanego rozmiaru obrazu z projektora Rozmiar wyświetlanego obrazu jest określany przez odległość obiektywu projektora od ekranu i format wideo. Rozmiary projekcji Przedstawione poniżej ilustracje i tabela pozwalają na określenie odległości projekcyjnej. Współczynnik formatu obrazu wynosi 16:9. Współczynnik wyświetlanego obrazu także wynosi 16:9 Przekątna obrazu 16:9 Ekran Środek obiektywu Odległość projekcyjna Rozmiar ekranu Przekątna Szer. (cm) x wys. (cm) cale mm Odległość projekcyjna wmm x x x x x x x x x x x x x x Wszystkie wymiary są przybliżone i mogą się różnić w zależności od rzeczywistych wielkości. Jeżeli projektor ma zostać zainstalowany na stałe, zalecamy przed instalacją wykorzystanie zakupionego projektora w celu fizycznego przetestowania rozmiaru wyświetlanego obrazu, odległości i cech optycznych projektora.. Umożliwi to określenie dokładnej pozycji instalacji, aby była najodpowiedniejsza dla danego miejsca. Instalacja 15

16 Połączenie Podłączanie zasilania 1. Podłącz jeden koniec znajdującego się w zestawie przewodu zasilającego do gniazda prądu zmiennego. 2. Włóż wtyczkę przewodu zasilającego do gniazdka ściennego. Po podłączeniu zasilania kontrolka POWER na projektorze świeci na pomarańczowo. Z urządzeniem używaj tylko oryginalnego przewodu zasilania, aby uniknąć potencjalnych zagrożeń, takich jak porażenie prądem i pożar. Układy zasilania i rodzaje wtyczek mogą być różne w zależności od kraju/regionu. Podłączanie urządzeń wideo Należy podłączyć projektor do źródła wideo z użyciem jednej z metod podłączenia. Każde źródło wideo oferuje inną jakość obrazu. Wybrana metoda zależeć będzie zapewne od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej: Nazwa złącza Wygląd złącza Jakość obrazu PC Dobra HDMI 1/MHL HDMI 2 Najlepsza HDMI 3/MICRO-B Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, że przewody sygnałowe są prawidłowo podłączone. 16 Połączenie

17 Przegląd możliwych połączeń Podłączając źródło sygnału do projektora pamiętaj, aby: 1. Wyłączyć wszystkie urządzenia zanim zaczniesz je podłączać. 2. Upewnić się, że zostały użyte prawidłowe przewody sygnałowe dla danego źródła. 3. Dobrze podłączyć kable. W przedstawionych poniżej połączeniach użyto przewodów, z których niektóre nie są dołączone do zestawu projektora (szczegóły zawiera sekcja "Zawartość zestawu" na stronie 8). Są one ogólnie dostępne w sklepach z elektroniką. Rysunki przedstawione poniżej zamieszczono jedynie w celu odniesienia. Gniazda umieszczone z tyłu projektora mogą się różnić w zależności od modelu projektora. Komputer przenośny lub stacjonarny Urządzenie A/V Głośniki 1. Kabel VGA (D-Sub) 2. Kabel HDMI 3. Moduł do strumieniowego przesyłania wideo (np. BenQ QCast) 4. Kabel USB 5. Komponentowy przewód Wideo na VGA (D-Sub) 6. Przewód audio Połączenie 17

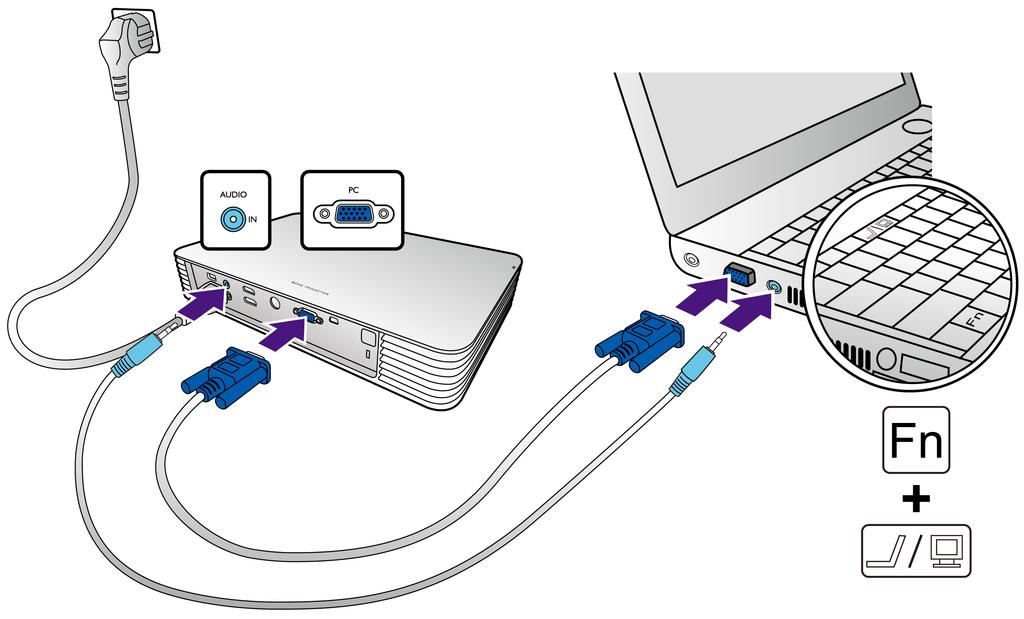

18 Podłączanie komputera Projektor został wyposażony w gniazdo wejściowe VGA, które umożliwia podłączenie go zarówno do komputerów zgodnych z IBM oraz Macintosh. Złącze do komputerów Mac jest wymagane, jeśli urządzenie jest podłączane do starszej wersji komputera Macintosh. Aby podłączyć projektor do komputera przenośnego lub stacjonarnego: Używając przewodu VGA 1. Podłącz jeden koniec dołączonego kabla VGA do wyjścia D-Sub komputera. 2. Podłącz drugi koniec kabla VGA do gniazda PC projektora. 3. Jeśli chcesz korzystać z wbudowanych głośników projektora, podłącz odpowiedni przewód audio do wyjścia audio komputera i do gniazda wejścia audio projektora. Komputer przenośny lub stacjonarny Przewód VGA Przewód audio Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć i wyłączyć kombinacją klawiszy, taką jak FN + F3 lub CRT/LCD. Znajdź na laptopie klawisz funkcyjny, oznaczony CRT/LCD lub klawisz z symbolem monitora. Naciśnij klawisz FN i odpowiednio zaznaczony klawisz funkcyjny. Zapoznaj się z dokumentacją laptopa, aby poznać kombinację klawiszy. 18 Połączenie

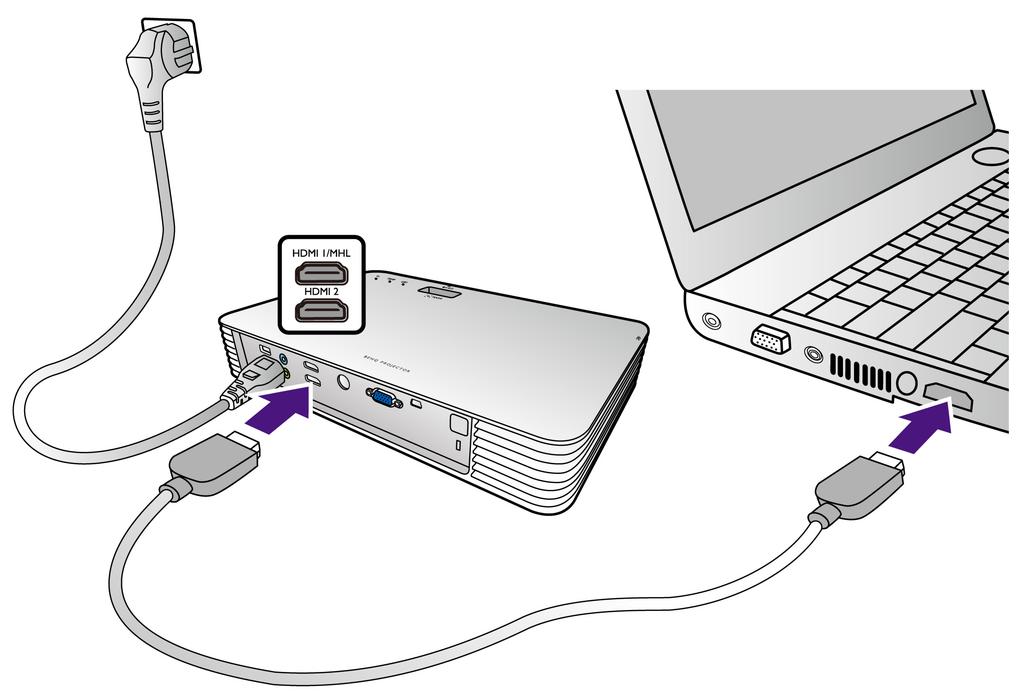

19 Używając przewodu HDMI 1. Podłącz jeden koniec przewodu HDMI do wyjścia HDMI komputera. 2. Podłącz drugi koniec kabla HDMI do gniazda wejścia HDMI projektora. Połączenie 19

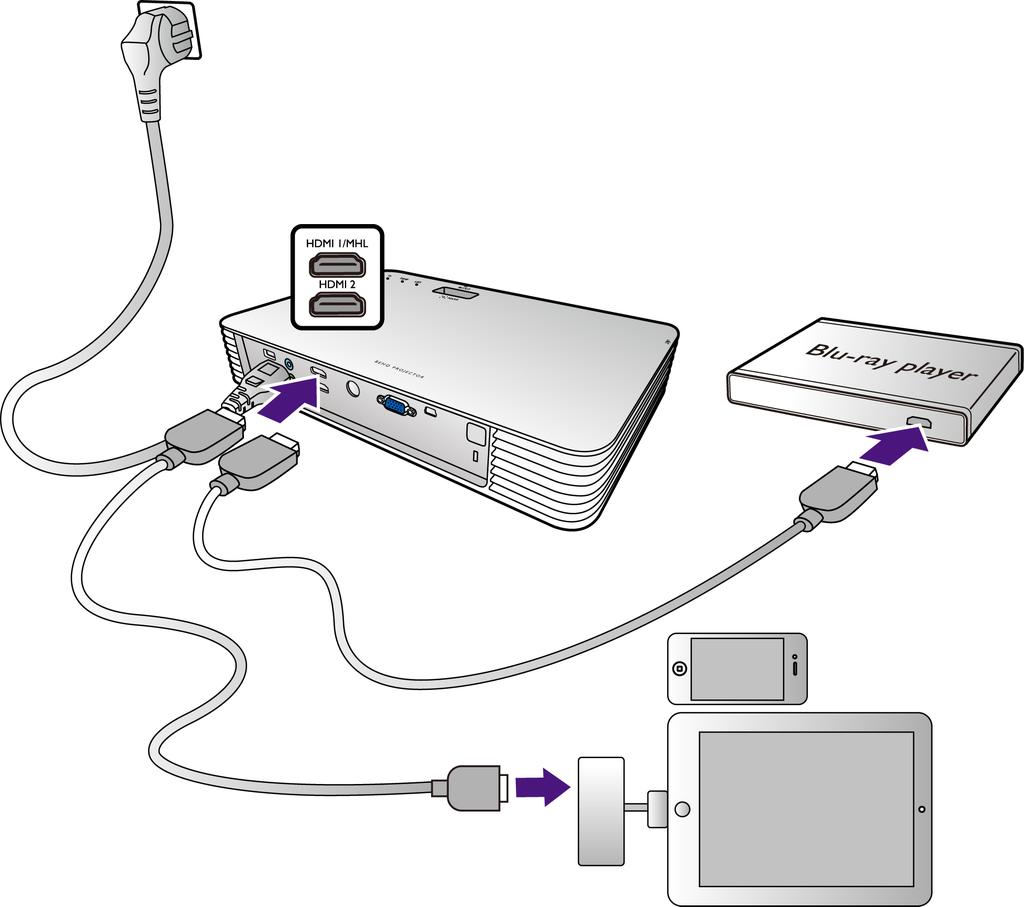

20 Podłączanie urządzenia HDMI Projektor jest wyposażony w gniazdo wejściowe HDMI, które umożliwia podłączanie urządzeń HDMI, takich jak odtwarzacz Blu-Ray, tuner telewizji cyfrowej czy ekran. Technologia HDMI (High-Definition Multimedia Interface) obsługuje transmisję nieskompresowanych danych wideo między kompatybilnymi urządzeniami, takimi jak tunery telewizji cyfrowej czy odtwarzacze Blu-Ray. Sygnał jest przesyłany pojedynczym przewodem. Pozwala to na uzyskanie maksymalnej, cyfrowej jakości obrazu oraz dźwięku. Sprawdź źródło sygnału wideo, aby upewnić się, że jest wyposażone w wolny zestaw gniazd wyjściowych HDMI: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. Aby podłączyć projektor do źródła HDMI: 1. Podłącz jeden koniec przewodu HDMI do wyjścia HDMI urządzenia źródłowego. 2. Podłącz drugi koniec kabla HDMI do gniazda wejścia HDMI projektora. Cyfrową przejściówkę AV Apple można kupić na stronie 20 Połączenie

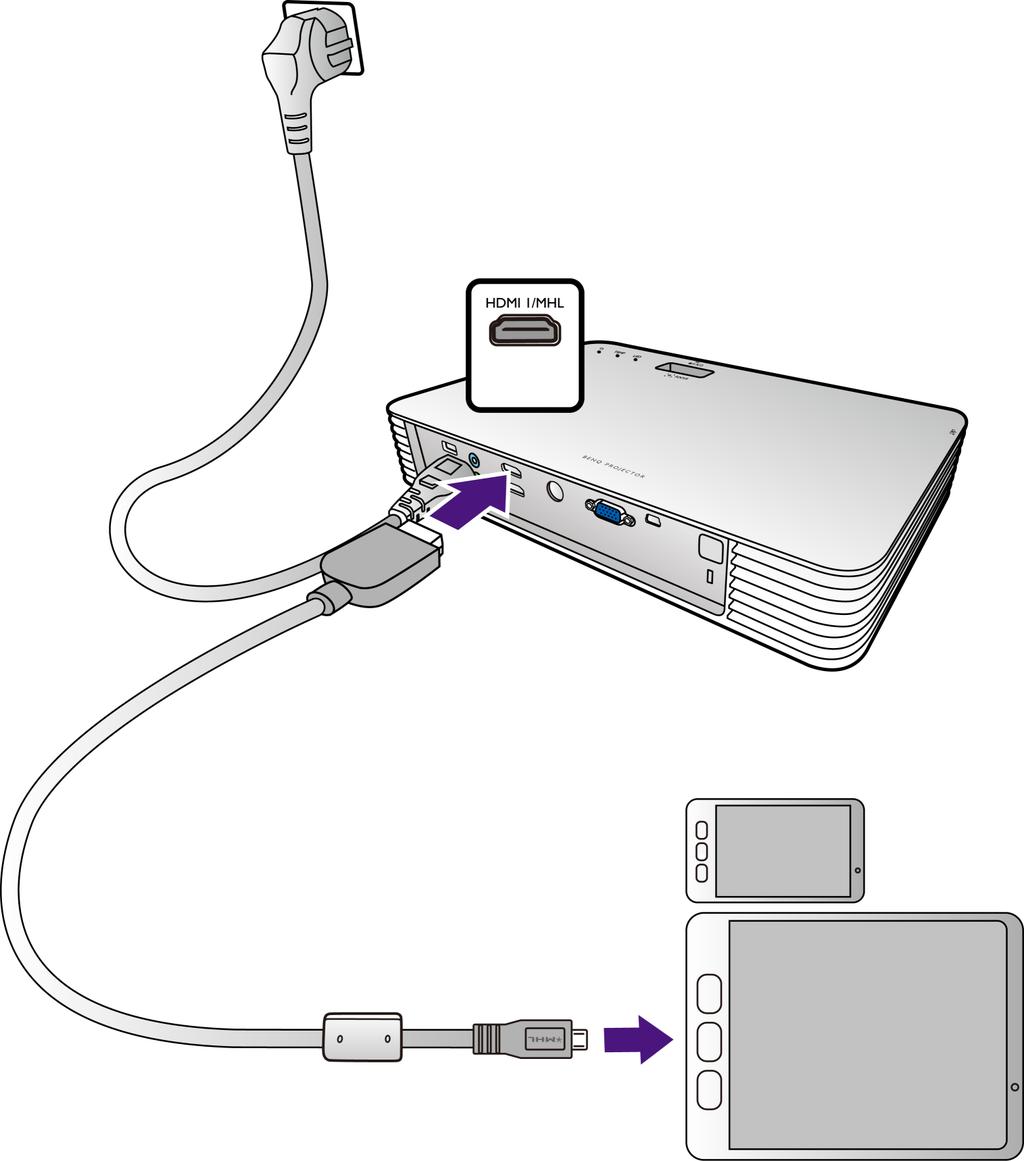

21 Podłączanie urządzenia źródłowego MHL Ten projektor współpracuje z urządzeniami MHL (obsługujących MHL) za pośrednictwem gniazda wejściowego HDMI. Można podłączyć urządzenie mobilne obsługujące MHL do projektora za pomocą przewodu MHL, co pozwoli na płynne odtwarzanie filmów w wysokiej jakości. Technologia MHL (Mobile High-Definition Link) obsługuje transmisję nieskompresowanego obrazu i dźwięku między kompatybilnymi urządzeniami, takimi jak telefony komórkowe, tablety i inne przenośne elektroniczne urządzenia konsumenckie. Sygnał jest przesyłany pojedynczym przewodem. Pozwala to na uzyskanie maksymalnej, cyfrowej jakości obrazu oraz dźwięku. Sprawdź, czy Twoje urządzenie obsługuje technologię MHL: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. Aby podłączyć projektor do źródła MHL: 1. Podłącz jeden koniec przewodu MHL do wyjścia MHL urządzenia źródłowego. 2. Podłącz koniec HDMI przewodu MHL do gniazda HDMI 1/MHL projektora. Nie wszystkie urządzenia mobilne obsługują technologię MHL. Skontaktuj się ze sprzedawcą urządzenia przenośnego, aby sprawdzić obsługiwane funkcje MHL. Połączenie 21

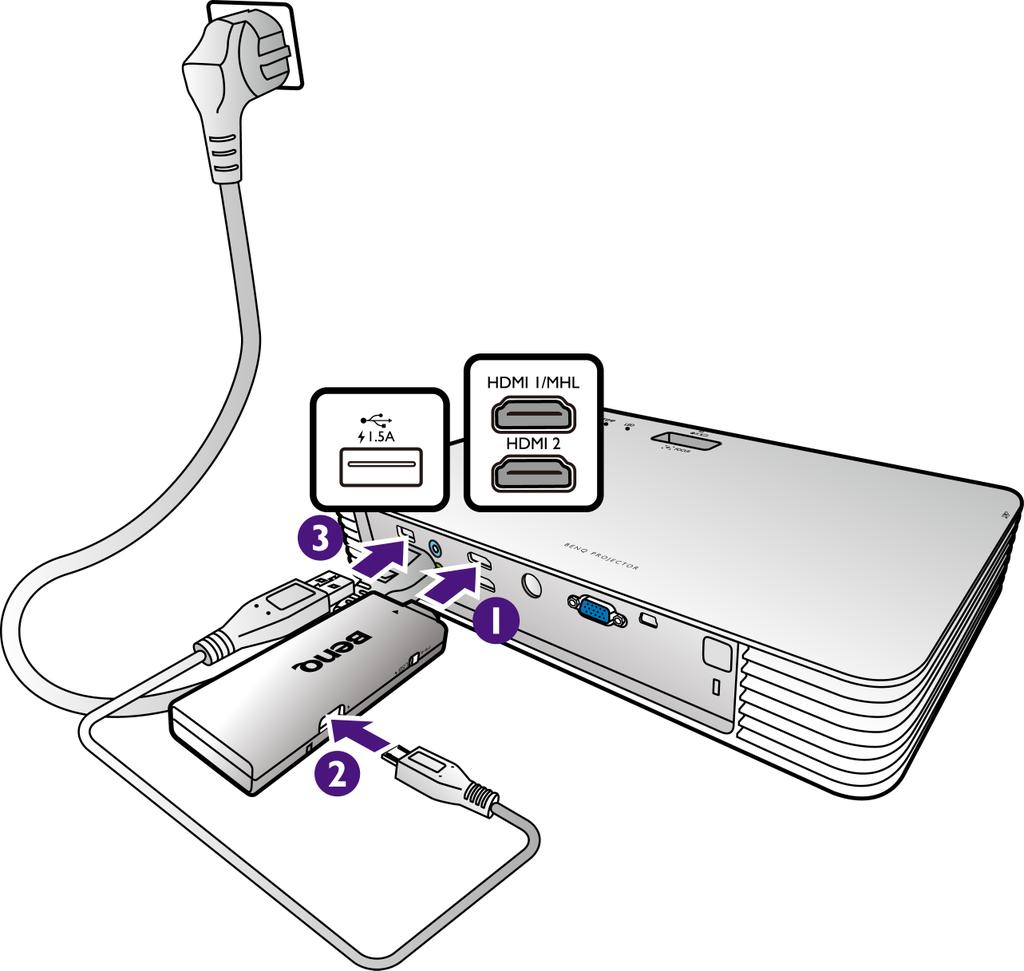

22 Podłączanie modułu do strumieniowego przesyłu wideo Moduł do strumieniowego przesyłu wideo, np. BenQ QCast (sprzedawany oddzielnie), pozwala na wyświetlanie obrazu bezprzewodowo z urządzenia inteligentnego lub komputera. Przed podłączeniem dopilnuj, aby projektor był włączony. Zgodność z kartami/modułami HDMI/MHL innych marek nie jest gwarantowana. Moduł BenQ QCast można włączyć przez wejście MHL lub HDMI projektora. Pamiętać, aby przesunąć przełącznik na module w poprawne położenie. Przeczytaj podręcznik użytkownika dołączony do modułu BenQ QCast, aby uzyskać szczegółowe informacje. Podłączanie modułu do wejścia HDMI 1/MHL lub HDMI 2 Podłącz moduł do wejścia HDMI 1/MHL lub HDMI 2 zgodnie z ilustracją poniżej. Kabel USB służy do zasilania w celu ładowania modułu. 22 Połączenie

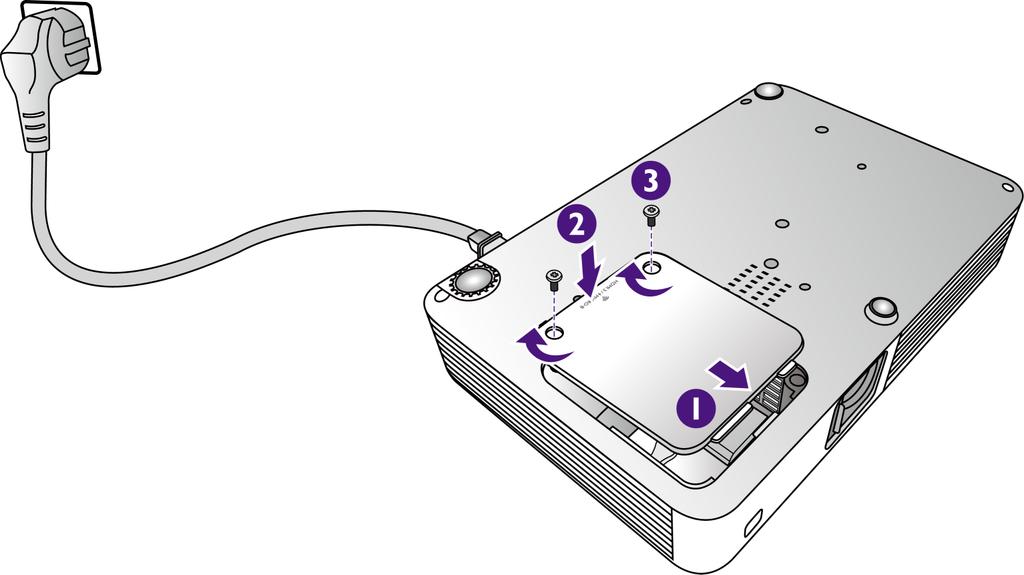

23 Podłączanie modułu do wejścia HDMI 3/MICRO-B 1. Ustaw projektor na płaskiej powierzchni spodem do góry. 2. Poluzuj śrubę mocującą osłonę złącza HDMi 3/MICRO-B i otwórz osłonę. 3. Podłącz kabel USB wewnątrz projektora do gniazda USB na module, a następnie podłącz moduł do wejścia HDMI 3/MICRO-B. Kabel USB służy do zasilania w celu ładowania modułu. Aby uniknąć porażenia prądem, nie podłączaj ani nie odłączaj mokrymi rękami. 4. Załóż osłonę złącza HDMI 3/MICRO-B na miejsce i dokręć śrubę mocującą osłonę. Połączenie 23

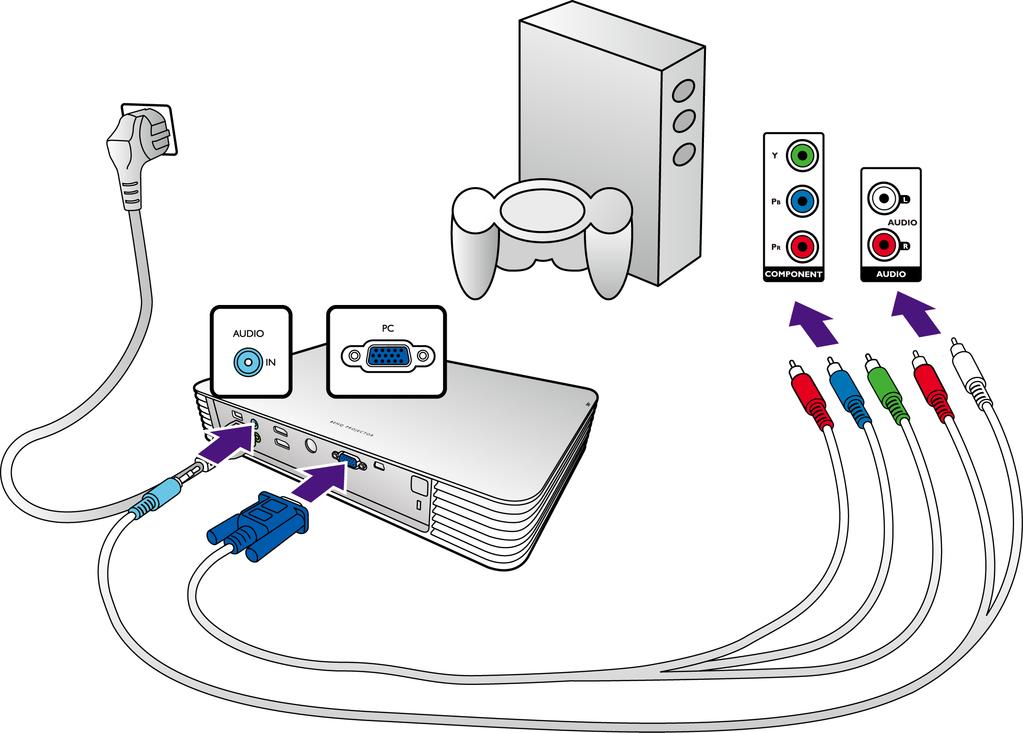

24 Podłączanie do źródłowego urządzenia wideo komponentowego Sprawdź źródło sygnału wideo, aby upewnić się, że ma ono wolny zestaw gniazd wyjścia Component Video: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. Aby podłączyć projektor do źródła komponentowego sygnału wideo: 1. Podłącz końcówkę kabla połączeniowego wideo komponentowego na VGA (D-Sub) z 3 wtyczkami RCA do gniazd wyjściowych wideo komponentowego urządzenia wideo. Dopasuj kolory wtyczek do kolorów gniazd: zielony do zielonego, niebieski do niebieskiego i czerwony do czerwonego. 2. Podłącz drugi koniec przewodu do gniazda PC projektora. 3. Jeśli chcesz korzystać z wbudowanych głośników projektora, podłącz odpowiedni przewód audio do wyjść audio źródłowego urządzenia wideo i do gniazda wejścia audio projektora. Urządzenie A/V Komponentowy przewód Wideo na VGA (D-Sub) Przewód audio Przewód audio Kiedy do gniazda wyjściowego audio podłączone są słuchawki lub głośnik zewnętrzny, dźwięk nie będzie nadawany przez wbudowane głośniki projektora. Dźwięk nie będzie emitowany z wbudowanych głośników ani z gniazda wyjściowego audio, jeżeli do urządzenia nie będzie wprowadzany sygnał wideo. Ponadto nie można regulować dźwięku. 24 Połączenie

25 Podłączanie zewnętrznego głośnika Dźwięk można emitować przez głośniki zewnętrzne zamiast przez głośniki wewnętrzne wbudowane w projektor. Aby podłączyć projektor do głośników zewnętrznych: Podłącz odpowiedni przewód stereo do głośnika zewnętrznego i do gniazda wyjściowego audio w projektorze. Kiedy przewód audio jest podłączony do gniazda wyjściowego audio, dźwięk z wbudowanych głośników zostaje wyciszony. Połączenie 25

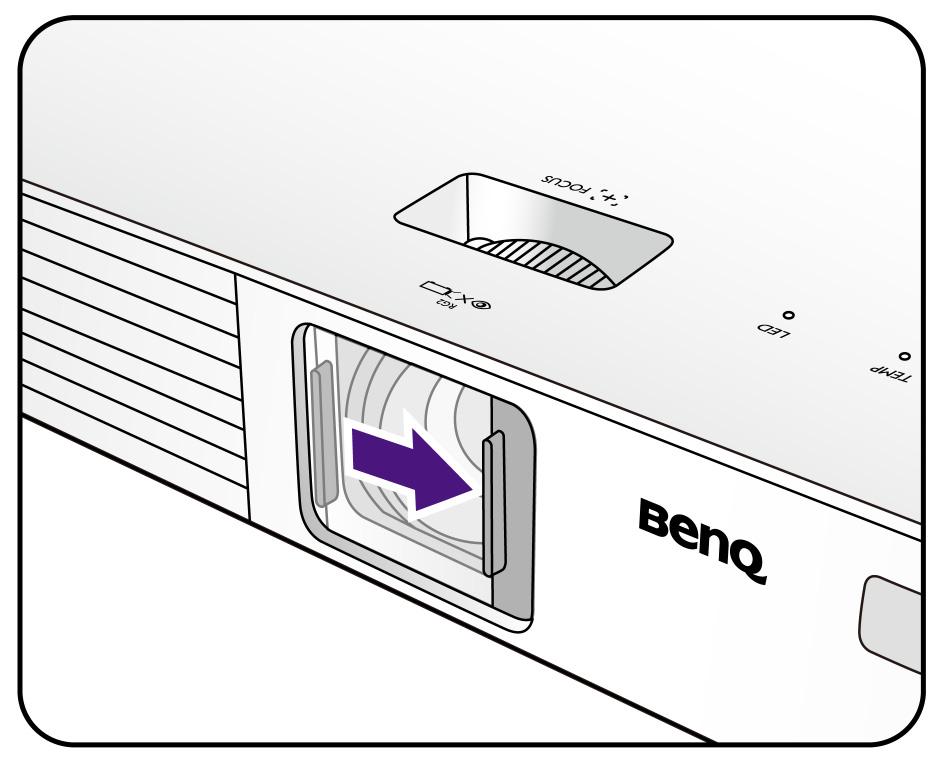

26 Obsługa Uruchamianie projektora 1. Sprawdź, czy projektor jest poprawnie podłączony do zasilania. Szczegóły znajdują się w sekcji "Podłączanie zasilania" na stronie Przesuń osłonę obiektywu w otwarte położenie przed włączeniem projektora. Dopilnuj, aby osłona obiektywu była zawsze otwarta, gdy lampa projektora jest włączona. 3. Naciśnij przycisk, aby uruchomić projektor. Kontrolka POWER miga na zielono i wentylatory zaczynają pracować. Kontrolka zacznie świecić światłem stałym, a podczas rozgrzewania się projektora, wyświetlony zostanie obraz startowy. Projektor nie reaguje na dalsze polecenia podczas rozgrzewania się. Wyemitowany zostanie dźwięk włączenia i kontrolka POWER zacznie świecić stałym zielonym światłem po zakończeniu włączania projektora. Szczegółowe informacje dotyczące wyłączania dźwięku włączania można znaleźć w sekcji "Dźwięk włączania/wyłączania" na stronie Jeżeli projektor został włączony po raz pierwszy, kreator konfiguracji pomoże w odpowiednim skonfigurowaniu projektora. Jeśli to już zostało zrobione, można pominąć ten krok Użyj przycisków strzałek ( / / / ) do poruszania się po menu. Potwierdź wybrany element przyciskiem. 26 Obsługa

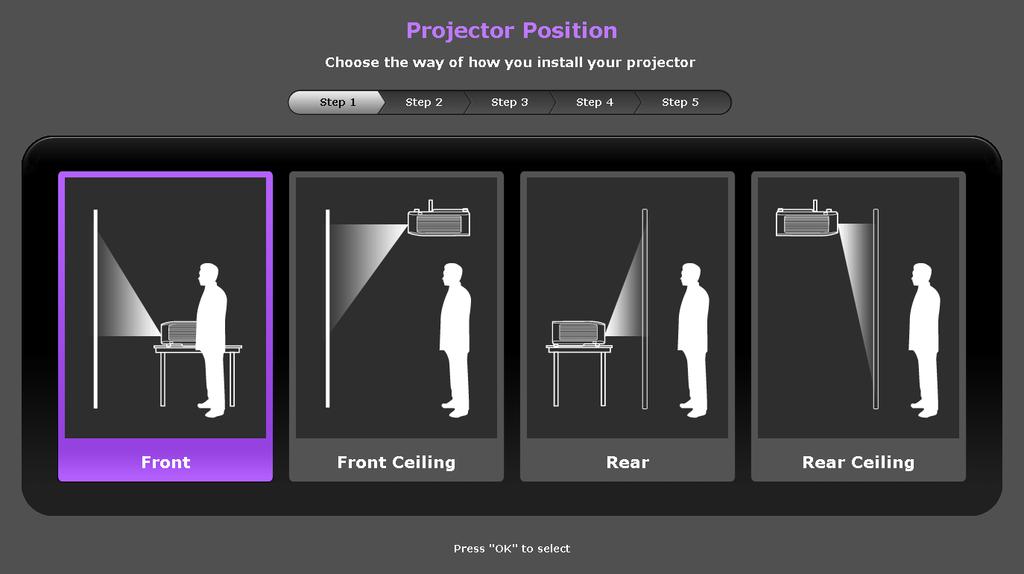

27 Ilustracje kreatora konfiguracji przedstawione poniżej mają charakter referencyjny i mogą różnić się od faktycznego wyglądu poszczególnych ekranów. i. Krok 1: Wybierz Położ. projektora. ii. Krok 2: Określ Język menu OSD. iii. Krok 3: Wybierz Korekcja trapezowa wpionie. Aby uzyskać więcej informacji o pionowym trapezie, patrz "Korekcja zniekształceń trapezowych" na stronie 35. iv. Krok 4: Wybierz Autom. szukanie źródła. Wybierz "Wł.", jeśli chcesz, aby po włączeniu projektor zawsze automatycznie wyszukiwał dostępne sygnały. v. Krok 5: Wybierz Typ menu. Aby uzyskać więcej informacji o typach menu, patrz "Menu ekranowe informacje" na stronie 36. Konfiguracja wstępna została zakończona. 5. Po wyświetleniu prośby o wprowadzenie hasła, przy pomocy strzałek wprowadź sześciocyfrowe hasło. Szczegóły znajdują się w sekcji "Korzystanie z funkcji hasła" na stronie Włącz wszystkie podłączone urządzenia. Obsługa 27

28 7. Projektor automatycznie rozpoczyna wyszukiwanie dostępnych sygnałów wejściowych. Aktualnie skanowane źródło sygnału zostanie wyświetlone na ekranie. Jeżeli projektor nie wykryje prawidłowego sygnału, zostanie wyświetlony komunikat Brak sygnału. Można także nacisnąć w celu wybrania żądanego sygnału wejściowego. Jeśli częstotliwość/rozdzielczość sygnału wejściowego przekracza zakres pracy projektora, na pustym ekranie wyświetlony zostanie komunikat Poza zakresem. Zmień sygnał wejściowy na sygnał kompatybilny z rozdzielczością projektora lub ustaw sygnał wejściowy na niższe ustawienie. szczegóły znajdują się w punkcie"tabela częstotliwości" na stronie 69. Wyłączanie projektora 1. Naciśnij przycisk. Projektor wyświetli komunikat potwierdzający wyłączenie. 2. Naciśnij ponownie przycisk. Kontrolka zasilania POWER miga na pomarańczowo, a wentylatory pracują, aby schłodzić lampę. Do czasu zakończenia procesu chłodzenia projektor nie będzie reagował na żadne polecenia. 3. Po zakończeniu procesu chłodzenia zostanie wyemitowany dźwięk wyłączania, a kontrolka POWER będzie świecić stałym pomarańczowym światłem. Szczegółowe informacje dotyczące wyłączania dźwięku włączania można znaleźć w sekcji "Dźwięk włączania/wyłączania" na stronie 52. Jeżeli projektor nie będzie używany przez dłuższy okres czasu, odłącz kabel zasilania od gniazdka. Należy unikać włączania projektora natychmiast po jego wyłączeniu, ponieważ zbyt wysoka temperatura może skrócić okres eksploatacji lampy. Rzeczywisty czas eksploatacji lampy może się różnić w zależności od warunków otoczenia i użytkowania. 28 Obsługa

29 Zabezpieczanie projektora Korzystanie z przewodu zabezpieczającego Projektor należy zamontować w bezpiecznym miejscu pozwalającym na zabezpieczenie przed kradzieżą. Jeśli nie jest to możliwe, można zakupić blokadę, taką jak blokada Kensington, w celu zabezpieczenia projektora. Połączenie blokady przeciwkradzieżowej Kensington znajduje się na obudowie projektora. Przewód zabezpieczający Kensington zwykle składa się z kłódki i kluczy. Aby dowiedzieć się jak korzystać z blokady, przeczytaj dołączoną do niego dokumentację. Korzystanie z funkcji hasła Dla celów bezpieczeństwa i by zapobiec nieautoryzowanemu wykorzystaniu, można zabezpieczyć projektor hasłem, konfigurując je w menu ekranowym (OSD). Po ustaleniu hasła i wybraniu tej funkcji projektor zostaje zabezpieczony hasłem. Użytkownicy, którzy nie znają prawidłowego hasła, nie mogą używać projektora. Napotkasz niedogodności, jeśli włączysz funkcję zabezpieczenia hasłem, a następnie go zapomnisz. Na wszelki wypadek zapisz hasło i schowaj je w bezpiecznym miejscu. Ustawianie hasła Po ustaleniu hasła i włączeniu funkcji "Blokada włączania" projektora nie można będzie używać, jeśli przy uruchomieniu urządzenia nie zostanie wprowadzone prawidłowe hasło. W tym celu należy przede wszystkim wyświetlić menu ekranowe Zaaawns. (aby uzyskać szczegółowe informacje, patrz strona 37). 1. Naciśnij przycisk. 2. Przejdź do menu Konfig. systemu: Zaawansowana > Hasło, aby wyświetlić okno Hasło. 3. Wybierz Zmień hasło i naciśnij, aby wyświetlić okno Wprowadź nowe hasło. Wprowadź nowe hasło Wstecz 4. Tak jak pokazano w oknie, cztery przyciski strzałek (,,, ) odpowiadają 4 cyfrom (1, 2, 3, 4). Ustaw 6-cyfrowe hasło za pomocą strzałek. W trakcie wprowadzania cyfry wyświetlają się jako gwiazdki. 5. Ponownie wprowadź to samo hasło, aby je potwierdzić i powrócić do okna Hasło. 6. Wybierz Blokada włączania i użyj /, aby ustawić Wł.. Obsługa 29

30 7. Wpisz bieżące hasło, aby włączyć tę funkcję. 8. Naciśnij, aby zapisać zmiany i zamknąć okno. W przypadku zapomnienia hasła Jeżeli funkcja hasła zostanie włączona, przy każdym włączeniu projektora konieczne będzie podanie hasła. Po wpisaniu nieprawidłowego hasła zostanie wyświetlona wiadomość obłędzie, a po niej okno Wprowadź aktualne hasło. Błąd hasła Spróbuj ponownie. Można ponowić próbę wpisania hasła albo skorzystać z procedury przypominania hasła. Szczegóły znajdują się w sekcji "Procedura przypominania hasła" na stronie 30. Wprowadzenie 5 razy z rzędu nieprawidłowego hasła powoduje automatyczne wyłączenie projektora. Procedura przypominania hasła 1. Upewnij się, że na ekranie widoczne jest okno Hasło, po czym naciśnij i przytrzymaj przez 3 sekundy klawisz. Projektor wyświetli na ekranie zakodowany numer. Przywołaj hasło Wpisz kod odtworzenia i skontaktuj się z centrum obsługi klienta firmy BenQ. Kod odtworzenia 2. Zapisz numer i wyłącz projektor. 3. O pomoc w odkodowaniu poproś lokalne centrum obsługi klienta BenQ. Może zaistnieć potrzeba przedstawienia dowodu zakupu w celu sprawdzenia, czy jesteś uprawnionym użytkownikiem urządzenia. Symbole XXX oznaczają numery, które mogą się różnić w zależności od modelu. Zmiana hasła W tym celu należy przede wszystkim wyświetlić menu ekranowe Zaaawns. (aby uzyskać szczegółowe informacje, patrz strona 37). 1. Przejdź do menu Konfig. systemu: Zaawansowana > Hasło, aby wyświetlić okno Hasło. Zakończ 30 Obsługa

31 2. Wybierz Zmień hasło i naciśnij, aby wyświetlić okno Wprowadź aktualne hasło. Wprowadź aktualne hasło 3. Wpisz stare hasło za pomocą strzałek. Jeśli hasło jest poprawne, na ekranie pojawi się okno Wprowadź nowe hasło. Jeśli hasło jest niepoprawne, pojawi się komunikat o błędzie, a następnie okno Wprowadź aktualne hasło w celu ponownego wprowadzenia hasła. Można spróbować wpisać inne hasło, albo nacisnąć, aby anulować zmiany. 4. Wprowadź nowe hasło. 5. Ponownie wprowadź to samo hasło w celu weryfikacji. Na wszelki wypadek zapisz hasło i schowaj je w bezpiecznym miejscu. 6. Nowe hasło zostało prawidłowo ustawione. Przy ponownym uruchomieniu projektora pamiętaj o wprowadzeniu nowego hasła. 7. Naciśnij, aby zapisać zmiany i zamknąć okno. Wyłączanie funkcji hasła W tym celu należy przede wszystkim wyświetlić menu ekranowe Zaaawns. (aby uzyskać szczegółowe informacje, patrz strona 37). 1. Przejdź do menu Konfig. systemu: Zaawansowana > Hasło, aby wyświetlić okno Hasło. 2. Wybierz Blokada włączania i użyj /, aby ustawić Wył.. 3. Wprowadź aktualne hasło. Jeśli hasło jest poprawne, okno Hasło informuje, że funkcja Blokada włączania jest Wył.. Podczas ponownego uruchomienia projektora wprowadzenie nowego hasła nie będzie konieczne. Jeśli hasło jest niepoprawne, pojawi się komunikat o błędzie, a następnie okno Wprowadź aktualne hasło w celu ponownego wprowadzenia hasła. Można spróbować wpisać inne hasło, albo nacisnąć, aby anulować zmiany. 4. Naciśnij, aby zapisać zmiany i zamknąć okno. Mimo, że funkcja hasła została wyłączona, stare hasło należy zapisać w celu ewentualnego włączenia funkcji ochrony hasłem poprzez wprowadzenie starego hasła. Wstecz Obsługa 31

32 Wybór źródła sygnału Projektor może być jednocześnie podłączony do wielu urządzeń. Jednocześnie może jednak wyświetlać tylko jeden obraz pełnoekranowy. Podczas uruchamiania projektor automatycznie wyszukuje dostępne sygnały. Jeżeli projektor ma zawsze automatycznie wyszukiwać sygnał: W menu ekranowym Zaaawns. przejdź do menu Konfig. systemu: Podstawowa iwłącz Szybkie autowyszukiwanie (patrz "Szybkie autowyszukiwanie" na stronie 55). W menu Podst OSD, jeśli do projektora nie jest podłączone żadne źródło sygnału, przejdź do Autom. szukanie źródła i włącz je; jeśli podłączone są źródła sygnału, przejdź do menu Ustaw. i włącz je Autom. szukanie źródła. Aby wybrać źródło wideo: 1. Naciśnij, aby wyświetlić pasek wyboru źródła. Źródło HDMI 1 / MHL HDMI 2 HDMI 3 PC / Komponent 2. Naciskaj / do momentu wybrania żądanego sygnału, po czym naciśnij. Po wykryciu sygnału na ekranie przez kilka sekund będzie wyświetlana informacja owybranym źródle. W przypadku podłączenia wielu urządzeń do projektora powtórz czynności 1 i 2, aby wyszukać kolejny sygnał. Naturalna rozdzielczość tego projektora dostępna jest w formacie obrazu 16:9. W celu uzyskania najlepszych rezultatów wyświetlania obrazu należy wybrać i użytkować źródło sygnału wejściowego, które wysyła sygnał z tą rozdzielczością. Wszystkie pozostałe rozdzielczości będą skalowane przez projektor w zależności od ustawienia Format obrazu, które może powodować pewne zniekształcenie obrazu lub utratę wyrazistości. Szczegóły znajdują się w sekcji "Format obrazu". 32 Obsługa

33 Zmiana nazwy źródła sygnału Nazwę bieżącego źródła sygnału można zmienić na pasku wyboru źródła. W tym celu należy przede wszystkim wyświetlić menu ekranowe Zaaawns. (aby uzyskać szczegółowe informacje, patrz strona 37). 1. Naciśnij, a następnie naciśnij /, aby przejść do menu Konfig. systemu: Podstawowa. 2. Naciskaj, aby zaznaczyć Zmień nazwę źródła i naciśnij w celu wyświetlenia okna Zmień nazwę źródła. 3. Naciskaj / / / w celu przesuwania kursora na wybrany znak, a następnie naciśnij, aby zatwierdzić wybór. Aby usunąć znak, przejdź do znaku Usuń i naciśnij. Aby usunąć wszystkie znaki, przejdź do znaku Resetuj i naciśnij. 4. Po zakończeniu naciśnij, aby zapisać zmiany i zamknąć okno. Regulacja wyświetlanego obrazu Regulacja wysokości obrazu Projektor jest wyposażony w dwie stopki regulatora. Umożliwiają one zmianę wysokości obrazu. W celu regulacji projektora: Kręć stopkami regulatora w celu wyregulowania wysokości obrazu. Aby schować stopki regulatora, kręć w przeciwnym kierunku. Jeśli projektor nie jest ustawiony na płaskiej powierzchni lub ekran i projektor nie są do siebie ustawione pod kątem prostym, wyświetlany obraz staje się trapezoidalny. Aby dowiedzieć się jak skorygować zniekształcenie, patrz "Korekcja zniekształceń trapezowych" na stronie 35. Nie patrz w obiektyw, jeśli lampa jest włączona. Silne światło lampy może spowodować uszkodzenie oczu. Uważaj podczas przekręcania stopki regulatora, gdyż jest ona umieszczona obok kratki wentylacyjnej, z której wydobywa się gorące powietrze. Obsługa 33

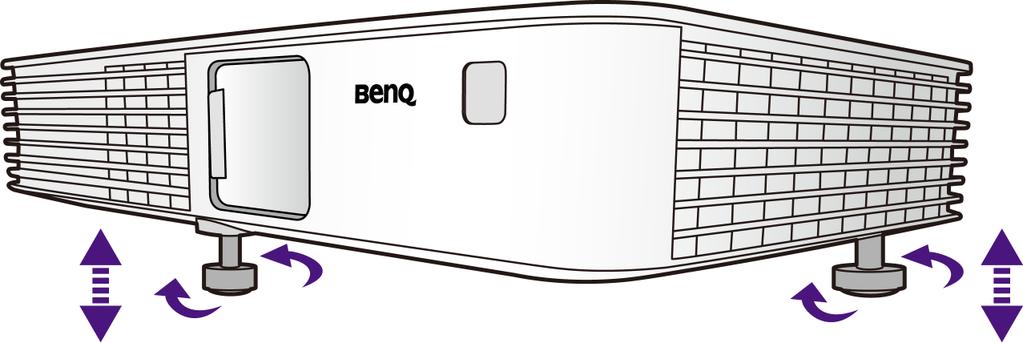

34 Precyzyjna regulacja wyrazistości obrazu Obróć pierścień ostrości, aby wyregulować ostrość obrazu. Automatyczna regulacja obrazu W niektórych sytuacjach może zaistnieć konieczność dostrojenia jakości obrazu. W tym celu naciśnij. W przeciągu 3 sekund, wbudowana, inteligentna funkcja automatycznego dostrajania przestawi funkcje częstotliwości i zegara, wybierając najlepszą jakość obrazu. Informacja o aktualnym źródle zostanie wyświetlona w lewym górnym rogu ekranu na 3 sekundy. Ta funkcja jest dostępna tylko, jeśli wybrany został sygnał komputerowy (analog RGB). 34 Obsługa

35 Korekcja zniekształceń trapezowych Zniekształcenia trapezowe oznaczają sytuację, kiedy dolna lub górna krawędź wyświetlanego obrazu jest wyraźnie szersza. Ma to miejsce, kiedy projektor nie stoi prostopadle do ekranu. Aby to skorygować, oprócz regulacji wysokości projektora musisz manualnie wykonać poniższe czynności. 1. Naciśnij /, aby wyświetlić okno Korekcja trapezowa w pionie. Korekcja trapezowa w pionie Naciskaj przez 2 sekundy, aby zresetować Naciskaj 2 s, aby włączyć autom. korekcję trapezową w pionie 2. Naciśnij przycisk, aby skorygować zniekształcenia trapezowe w dolnej części obrazu lub przycisk, aby skorygować zniekształcenia trapezowe w górnej części obrazu. Poniższa ilustracja przedstawia procedurę korekty zniekształceń trapezowych: Aby skorygować zniekształcenie trapezowe u góry obrazu, użyj. Aby skorygować zniekształcenie trapezowe na dole obrazu, użyj. Użyj Użyj 3. Po zakończeniu naciśnij, aby zapisać zmiany i zamknąć okno. Aby skorygować obraz za pomocą "Automatycznej korekcji zniekształcenia trapezowego w pionie", przytrzymaj przez 2 sekundy, aby włączyć funkcję. Ukrywanie obrazu Aby w pełni przyciągnąć uwagę publiczności, można: Nacisnąć w celu ukrycia wyświetlanego obrazu. Naciśnij ponownie lub dowolne klawisze na projektorze, aby przywrócić obraz. Nie blokuj obiektywu żadnym przedmiotem, ponieważ może to spowodować rozgrzanie się i deformację przedmiotu, a nawet pożar. Obsługa 35

36 Funkcje menu Menu ekranowe informacje Regulację ustawień projektora i wyświetlanego obrazu umożliwiają dwa rodzaje wielojęzycznego menu ekranowego (OSD): Menu ekranowe Podst: oferuje podstawowe funkcje menu (patrz "Korzystanie z podstawowego menu ekranowego" na stronie 38). Menu ekranowe Zaaawns.: oferuje pełne funkcje menu (patrz "Korzystanie z zaawansowanego menu ekranowego" na stronie 44). Aby otworzyć menu ekranowe, naciśnij. Jeśli Typ menu wybrany podczas wstępnej konfiguracji to Podst, jeden z następujących ekranów ogólnych menu Podst zostanie wyświetlony, w zależności od tego, czy podłączony jest sygnał wideo. Podłączony sygnał wejściowy Tryb obrazu Grafika (srgb) Format obrazu Automatyczny Tryb dźwi. Film wideo Głośność 10 Wycisz Wył. Ustaw. Nac. OK. Brak podłączonego sygnału wejściowego Menu Wybierz sposób instalacji Język Angielski Położ. projektora Przód Wzorzec testowy Wył. Autom. szukanie źródła Wł. Typ menu Podst Format HDMI Automatyczny Kolor ściany Wył. Resetuj wszystkie ustawienia Informacje 36 Funkcje menu

37 Jeżeli chcesz przełączyć menu ekranowe Podst na menu ekranowe Zaaawns., wykonaj poniższe instrukcje: Za pomocą klawiszy strzałek ( / / / ) przemieszczaj się między elementami menu, zatwierdzając je przyciskiem. Kiedy do projektora jest podłączony sygnał wideo: i. Przejdź do menu Ustaw. > Typ menu i naciśnij. ii. Użyj /, aby wybrać Zaaawns. i naciśnij. iii. Naciśnij, aby wyjść. iv. Naciśnij ponownie, aby otworzyć menu ekranowe Zaaawns.. Kiedy do projektora NIE jest podłączony sygnał wideo: i. Przejdź do Typ menu i naciśnij. ii. Użyj /, aby wybrać Zaaawns. i naciśnij. iii. Naciśnij, aby wyjść. iv. Naciśnij ponownie, aby otworzyć menu ekranowe Zaaawns.. Włączając projektor następnym razem, możesz wyświetlić menu ekranowe Zaaawns., naciskając. Poniżej przedstawiono opis menu Zaaawns.. Obraz Tryb obrazu Zarządz. trybem użytk. Jasność 50 Kontrast 50 Color Enhancer 50 Odcień 50 Pixel Enhancer 7 Temper. kolorów Tryb LED Zaawansow Resetuj bież. tryb obrazu Grafika (srgb) Normalny PC / Komponent Zakończ Podobnie, jeżeli chcesz przełączyć menu ekranowe Zaaawns. na menu ekranowe Podst, wykonaj poniższe instrukcje: i. Przejdź do menu Konfig. systemu: Podstawowa > Menu ustawień > Typ menu. ii. Użyj /, aby wybrać Podst. iii. Naciskaj raz za razem, aż do zamknięcia menu ekranowego. iv. Naciśnij, aby otworzyć menu ekranowe Podst. Funkcje menu 37

38 Włączając projektor następnym razem, możesz wyświetlić menu ekranowe Podst, naciskając. Korzystanie z podstawowego menu ekranowego W zależności od tego, czy do projektora jest podłączony sygnał wideo, w menu ekranowym Podst dostępne są różne funkcje. Sprawdź poniższe odnośniki, by dowiedzieć się więcej. Podstawowe menu ekranowe z podłączonymi źródłami sygnału Podstawowe menu ekranowe bez podłączonych źródeł sygnału (dostępne są ograniczone menu) Podstawowe menu ekranowe z podłączonymi źródłami sygnału Menu ekranowe Podst zawiera podstawowe funkcje menu. Dostępne elementy menu mogą się różnić w zależności od podłączonych źródeł wideo lub określonych ustawień. Niedostępne opcje menu są wyszarzone. Aby otworzyć menu ekranowe, naciśnij. Użyj przycisków strzałek ( / / / ) do poruszania się po menu. Potwierdź wybrany element przyciskiem. 38 Funkcje menu

39 Informacje o tym, jak przełączyć menu ekranowe Podst na menu ekranowe Zaaawns., patrz strona 37. Menu Tryb obrazu Podmenu i ich opis Wybiera prekonfigurowany tryb obrazu odpowiadający środowisku działania i rodzajowi obrazu. Prekonfigurowane tryby obrazu są opisane poniżej: Jasny: Maksymalna jasność wyświetlanego obrazu. Ten tryb jest odpowiedni dla miejsc, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu. Grafika (srgb): Ten tryb najlepiej nadaje się do prezentacji z nieruchomymi slajdami, gdy slajdy zawierają głównie grafikę i minimalną ilość tekstu. Wymagane jest niewielkie natężenie światła otoczenia. Film wideo: Ten tryb najlepiej nadaje się do odtwarzania filmów wideo zawartych w prezentacji. Wymagane jest niewielkie natężenie światła otoczenia. Wykłady: Ten tryb najlepiej nadaje się do prezentacji, gdy slajdy zawierają głównie tekst i minimalną ilość grafiki. Wymagane jest niewielkie natężenie światła otoczenia. Kino (Film): Tryb ten jest najlepszy do oglądania filmów w domu przy niewielkim natężeniu światła otoczenia, dzięki dobrze zrównoważonemu nasyceniu kolorów i kontrastowi oraz niskiemu poziomowi jasności. Żywy kolor: Maksymalizuje efekty wizualne i wyświetla jasny obraz z żywymi kolorami. Użytkownik: Przywołanie ustawień spersonalizowanych. Wyświetl menu ekranowe Zaaawns.; szczegółowe informacje znajdują się w sekcji Zarządz. trybem użytk.. Funkcje menu 39

40 Menu Format obrazu Tryb dźwi. Podmenu i ich opis Naturalna rozdzielczość tego projektora dostępna jest w formacie obrazu 16:9. Można użyć tej funkcji, aby wyświetlić obraz w innym formacie obrazu. Automatyczny Skaluje obraz proporcjonalnie, aby dopasować wyjściową rozdzielczość projektora w poziomie lub pionie. Jest to najlepsze wykorzystanie ekranu przy zachowaniu formatu obrazu. 4:3 Skaluje obraz, tak aby wyświetlać go w środku ekranu owspółczynniku kształtu 4:3. 16:9 Skaluje obraz, tak aby wyświetlać go w środku ekranu owspółczynniku kształtu 16:9. Szeroki Rozciąga obraz w poziomie, aby dopasować go do szerokości ekranu. To ustawienie nie zmienia wysokości obrazu. Skrz. pocztowa Skaluje obraz i dopasowuje go do wyjściowej rozdzielczości projektora w poziomie i zmienia wysokość obrazu do 3/4 szerokości projekcji. Powoduje to, że obraz jest większy od wysokości ekranu. Górna i dolna krawędź wyświetlanego obrazu zostaną przycięte. Opcja odpowiednia do materiałów nagranych w formacie letter box (z czarnymi pasami na górze i na dole). Funkcja Tryb dźwi. opiera się na technologii poprawy dźwięku MaxxAudio wykorzystującej algorytmy Wavesa w celu zapewnienia doskonałych efektów obfitujących w tony wysokie i niskie oraz realistycznych wrażeń audio przywodzących na myśl efekty kinowe. Dostępne są następujące prekonfigurowane tryby dźwięku: Film wideo, Muz. i Kino. Jeżeli włączona jest funkcja Wycisz, zmiana ustawienia "Tryb dźwi." spowoduje wyłączenie funkcji Wycisz. Głośność Wycisz Reguluje poziom głośności wbudowanych głośników projektora lub głośności wyjścia sygnału audio. Jeżeli włączona jest funkcja Wycisz, zmiana ustawienia "Głośność" spowoduje wyłączenie funkcji Wycisz. Wybiera Wł., aby chwilowo wyłączyć wbudowane głośniki projektora albo dźwięk z wyjścia sygnału audio. Aby przywrócić dźwięk, wybierz Wył.. 40 Funkcje menu

41 Ustaw. Menu Podmenu i ich opis Naciśnij, aby wyświetlić podmenu tej funkcji. Naciśnij, aby zapisać zmiany i zamknąć okno. Szczegółowe informacje: patrz poniżej. Język Pozwala ustawić język menu ekranowych. Położ. projektora Wzorzec testowy Autom. szukanie źródła Projektor może być zainstalowany na suficie lub za ekranem, z jedynym lub więcej odbiciami lustrzanymi. Szczegóły znajdują się w sekcji "Wybór miejsca" na stronie 14. Włączenie tej funkcji powoduje wyświetlenie wzorca testowego siatki, co pozwala na ustawienie rozmiaru i ostrości obrazu oraz sprawdzenie, czy nie jest on zniekształcony. Wybór automatycznego wyszukiwania sygnałów wejściowych. Po wybraniu Wł. projektor będzie szukał sygnałów źródłowych do chwili uzyskania sygnału. Jeśli funkcja jest ustawiona na Wył., projektor wybiera ostatni używany sygnał źródłowy. Typ menu Przełącza na menu ekranowe Zaaawns.. Format HDMI Kolor ściany Resetuj wszystkie ustawienia Wybór rodzaju źródła sygnału dla sygnału HDMI. Można również ręcznie wybrać typ źródła. Różne typy źródeł mają różne standardy poziomu jasności. "Format HDMI" jest dostępna tylko jeśli wybrany jest sygnał HDMI. Funkcja umożliwia przeprowadzenie korekcji koloru wyświetlanego obrazu w przypadku, gdy powierzchnia projekcyjna nie jest biała. Te opcje pozwalają wybrać kolor podobny do koloru powierzchni projekcyjnej: Jasnożółty, Różowy, Jasnozielony lub Niebieski. Przywraca wszystkie wartości ustawień fabrycznych. Pozostaną tylko następujące ustawienia: Korekcja trapezowa, Położ. projektora, Zmień nazwę źródła, Resetuj licznik lampy, Wzorzec testowy, Tryb dużej wysokości, Hasło i Blokada klawiszy. Funkcje menu 41

42 Menu Informacje Podmenu i ich opis Wyświetla następujące informacje na temat projektora. Źródło: Wyświetla obecne źródło sygnału. Tryb obrazu: Wyświetla bieżący Tryb obrazu. Rozdzielczość: Wyświetla oryginalną rozdzielczość źródła sygnału. System kolorów: Wyświetla format systemu wejściowego. LED Usage Time: Wyświetla liczbę godzin, przez które lampa była używana. Wersja oprogramowania: Wyświetla wersję oprogramowania projektora. Niektóre informacje są dostępne tylko wtedy, gdy używane są określone źródła sygnału. 42 Funkcje menu

43 Podstawowe menu ekranowe bez podłączonych źródeł sygnału Ponieważ do projektora nie dochodzi sygnał wejściowy, dostępne są jedynie podmenu Ustaw. w menu ekranowym Podst z podłączonymi sygnałami wejściowymi. Niedostępne opcje menu są wyszarzone. Aby otworzyć menu ekranowe, naciśnij. Użyj przycisków strzałek ( / / / ) do poruszania się po menu. Potwierdź wybrany element przyciskiem. Naciśnij, aby zapisać zmiany i zamknąć okno. Informacje o tym, jak przełączyć menu ekranowe Podst na menu ekranowe Zaaawns., patrz strona 37. Menu Podmenu i ich opis Język Położ. projektora Wzorzec testowy Autom. szukanie źródła Typ menu Format HDMI Kolor ściany Pozwala ustawić język menu ekranowych. Projektor może być zainstalowany na suficie lub za ekranem, z jedynym lub więcej odbiciami lustrzanymi. Szczegóły znajdują się w sekcji "Wybór miejsca" na stronie 14. Włączenie tej funkcji powoduje wyświetlenie wzorca testowego siatki, co pozwala na ustawienie rozmiaru i ostrości obrazu oraz sprawdzenie, czy nie jest on zniekształcony. Wybór automatycznego wyszukiwania sygnałów wejściowych. Po wybraniu Wł. projektor będzie szukał sygnałów źródłowych do chwili uzyskania sygnału. Jeśli funkcja jest ustawiona na Wył., projektor wybiera ostatni używany sygnał źródłowy. Przełącza na menu ekranowe Zaaawns.. Wybór rodzaju źródła sygnału dla sygnału HDMI. Można również ręcznie wybrać typ źródła. Różne typy źródeł mają różne standardy poziomu jasności. "Format HDMI" jest dostępna tylko jeśli wybrany jest sygnał HDMI. Funkcja umożliwia przeprowadzenie korekcji koloru wyświetlanego obrazu w przypadku, gdy powierzchnia projekcyjna nie jest biała. Te opcje pozwalają wybrać kolor podobny do koloru powierzchni projekcyjnej: Jasnożółty, Różowy, Jasnozielony lub Niebieski. Funkcje menu 43

44 Menu Resetuj wszystkie ustawienia Informacje Podmenu i ich opis Przywraca wszystkie wartości ustawień fabrycznych. Pozostaną tylko następujące ustawienia: Korekcja trapezowa, Położ. projektora, Zmień nazwę źródła, Resetuj licznik lampy, Wzorzec testowy, Tryb dużej wysokości, Hasło i Blokada klawiszy. Wyświetla następujące informacje na temat projektora. Źródło: Wyświetla obecne źródło sygnału. Tryb obrazu: Wyświetla bieżący Tryb obrazu. Rozdzielczość: Wyświetla oryginalną rozdzielczość źródła sygnału. System kolorów: Wyświetla format systemu wejściowego. LED Usage Time: Wyświetla liczbę godzin, przez które lampa była używana. Wersja oprogramowania: Wyświetla wersję oprogramowania projektora. Niektóre informacje są dostępne tylko wtedy, gdy używane są określone źródła sygnału. Korzystanie z zaawansowanego menu ekranowego Menu ekranowe Zaaawns. zawiera wszystkie funkcje menu. Ikona menu głównego Nazwa menu głównego Pasek wyboru Podmenu Obraz Tryb obrazu Zarządz. trybem użytk. Jasność 50 Kontrast 50 Color Enhancer 50 Odcień 50 Pixel Enhancer 7 Temper. kolorów Tryb LED Zaawansow Resetuj bież. tryb obrazu Grafika (srgb) Normalny Stan PC / Komponent Aktualne źródło sygnału Zakończ Naciśnij przycisk, aby powrócić do poprzedniego okna albo wyjść z menu. Przegląd menu ekranowego Zaaawns. powyżej ma charakter pomocniczy i może się różnić od faktycznego wyglądu oraz używanego modelu projektora. 44 Funkcje menu

45 Aby otworzyć menu ekranowe, naciśnij. Składa się z następujących menu głównych. Więcej informacji o elementach menu można znaleźć w odnośnikach umieszczonych poniżej. 1. Menu Obraz (patrz strona 45) 2. Menu Konfig. dźwięku (patrz strona 52) 3. Menu Wyświetlacz (patrz strona 53) 4. Menu Konfig. systemu: Podstawowa (patrz strona 54) 5. Menu Konfig. systemu: Zaawansowana (patrz strona 55) 6. Menu Informacje (patrz strona 57) Dostępne elementy menu mogą się różnić w zależności od podłączonych źródeł wideo lub określonych ustawień. Niedostępne elementy menu są wyszarzone. Użyj przycisków strzałek ( / / / ) do poruszania się po menu. Potwierdź wybrany element przyciskiem. Informacje o tym, jak przełączyć menu ekranowe Zaaawns. na menu ekranowe Podst, patrz strona 37. Menu Obraz Podmenu Tryb obrazu Funkcje i ich opisy Wybiera prekonfigurowany tryb obrazu odpowiadający środowisku działania i rodzajowi obrazu. Prekonfigurowane tryby obrazu są opisane poniżej: Jasny: Maksymalna jasność wyświetlanego obrazu. Ten tryb jest odpowiedni dla miejsc, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu. Grafika (srgb): Ten tryb najlepiej nadaje się do prezentacji z nieruchomymi slajdami, gdy slajdy zawierają głównie grafikę i minimalną ilość tekstu. Wymagane jest niewielkie natężenie światła otoczenia. Film wideo: Ten tryb najlepiej nadaje się do odtwarzania filmów wideo zawartych w prezentacji. Wymagane jest niewielkie natężenie światła otoczenia. Wykłady: Ten tryb najlepiej nadaje się do prezentacji, gdy slajdy zawierają głównie tekst i minimalną ilość grafiki. Wymagane jest niewielkie natężenie światła otoczenia. Kino (Film): Tryb ten jest najlepszy do oglądania filmów w domu przy niewielkim natężeniu światła otoczenia, dzięki dobrze zrównoważonemu nasyceniu kolorów i kontrastowi oraz niskiemu poziomowi jasności. Żywy kolor: Maksymalizuje efekty wizualne i wyświetla jasny obraz z żywymi kolorami. Użytkownik: Przywołanie ustawień spersonalizowanych. Wyświetl menu ekranowe Zaaawns.; szczegółowe informacje znajdują się w sekcji Zarządz. trybem użytk.. Funkcje menu 45

46 Podmenu Funkcje i ich opisy Funkcje są dostępne tylko wtedy, gdy tryb Tryb obrazu jest ustawiony na Użytkownik. Załaduj ustaw. z Umożliwia ręczne ustawienie prekonfigurowanego trybu obrazu jako opcji dostępnej na liście trybów obrazu. 1. Wybierz kolejno Obraz > Tryb obrazu. Następnie wybierz Użytkownik. 2. Naciśnij, aby wybrać Zarządz. trybem użytk. inaciśnij. 3. W oknie Zarządz. trybem użytk. wybierz Załaduj ustaw. z i naciśnij. 4. Naciśnij /, aby wybrać tryb obrazu najbardziej zbliżony do własnych potrzeb. Zarządz. trybem użytk. 5. Po zakończeniu naciśnij i, aby powrócić do menu Obraz. 6. Naciśnij, aby wybrać inne podmenu, które chcesz zmienić i użyj /, aby ustawić wartości. Dokonane ustawienia określają wybrany tryb użytkownika. Zmień nazwę tr. użytk. Wybierz, aby zmienić nazwę niestandardowego trybu obrazu (Użytkownik). 1. Wybierz kolejno Obraz > Tryb obrazu. Następnie wybierz Użytkownik. 2. Naciśnij, aby wybrać Zarządz. trybem użytk.. 3. W oknie Zarządz. trybem użytk. wybierz Zmień nazwę tr. użytk. i naciśnij. 4. W oknie Zmień nazwę tr. użytk. użyj klawiszy / / /, aby wybrać żądane znaki dla wybranego trybu. 5. Po zakończeniu naciśnij i, aby zakończyć. 46 Funkcje menu

47 Jasność Podmenu Funkcje i ich opisy Regulacja jasności obrazu. Wyreguluj to ustawienie tak, aby czarne obszary obrazu były rzeczywiście czarne, ale żeby szczegóły były w nich widoczne. Im wyższa wartość, tym jaśniejszy będzie obraz, a im niższa tym ciemniejszy. Kontrast Regulacja różnic między ciemnymi i jasnymi obszarami obrazu. Po wyregulowaniu wartości Jasność, wyreguluj wartość Kontrast, aby ustawić szczytową wartość poziomu bieli. Im wyższa wartość, tym większy kontrast. Color Enhancer (Ulepszenie kolorów) Regulacja poziomu nasycenia koloru czyli ilości poszczególnych kolorów w obrazie wideo. Niższe ustawienia dają kolory mniej nasycone; ustawienie minimalnej wartości zmienia obraz na czarno-biały. Zbyt wysokie ustawienie daje zbyt silne kolory, wyglądające nierealistycznie. Color Enhancer (Ulepszenie kolorów) nie jest obsługiwane wsystemie kolorów RGB. Odcień Regulacja zabarwienia kolorów zielonego i czerwonego obrazu. Im wyższa wartość, tym bardziej czerwonawy obraz. Im mniejsza wartość, tym bardziej zielonkawy obraz. Odcień nie jest obsługiwane w systemie kolorów RGB. Pixel Enhancer (Ulepszenie pikseli) Wykrywa różnicę barw między obiektem a jego tłem w celu uzyskania wyostrzonego obrazu z wyraźnymi konturami ipoprawioną fakturą powierzchni. Im wyższa wartość, tym ostrzejszy jest obraz. Im niższa wartość, tym mniej ostry jest obraz. Funkcje menu 47

48 Podmenu Temper. kolorów* Tryb LED Funkcje i ich opisy Opcje dostępne dla ustawień temperatury koloru* różnią się wzależności od podłączonego sygnału wejściowego. Normalny: Zachowanie normalnego odcienia bieli. Zimno: Biel na obrazie wydaje się być niebieskawa. Lampa natywna: Oryginalna temperatura kolorów lampy i wyższa jasność. To ustawienie jest odpowiednie dla środowisk, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu. Ciepło: Biel na obrazie wydaje się być czerwonawe. *Informacje dotyczące temperatury kolorów: Istnieje wiele różnych odcieni, w różnych sytuacjach uznawanych za białe. Jedną z powszechnych metod określania bieli jest tzw. temperatura kolorów. Biel o niskiej temperaturze kolorów zdaje się być czerwonawa. Biel o wysokiej temperaturze kolorów zdaje się być niebieskawa. Wybór mocy lampy projektora spośród następujących trybów. Normalny: Zapewnia pełną jasność lampy. Ekonomiczny: Redukuje zakłócenia systemu oraz zmniejsza zużycie energii przez lampę o 30%. Po włączeniu trybu Ekonomiczny jasność projekcji zostaje zredukowana i wyświetlane obrazy są ciemniejsze. 48 Funkcje menu

49 Podmenu Zaawansow Poziom czerni Wybór skali szarości obrazu pomiędzy 0 IRE i 7,5 IRE. Sygnał wideo skali szarości jest mierzony w jednostkach IRE. W regionach wykorzystujących standard NTSC TV, skala szarości mierzona jest od 7,5 IRE (czerń) do 100 IRE (biel); jednakże w regionach wykorzystujących standard PAL lub japoński NTSC, skala szarości mierzona jest od 0 IRE (czerń) do 100 IRE (biel). Sugerujemy sprawdzenie, czy źródło wejściowe ma wartość IRE na poziomie 0 czy 7,5, a następnie dokonanie odpowiedniego wyboru. Wybór gamma Gamma dotyczy związku pomiędzy źródłem sygnału a jasnością obrazu. 1,6/1,8/2,0/2,1/BenQ: Wybierz wartości, zgodnie ze swoimi preferencjami. 2,2/2,3: Zwiększenie średniej jasności wyświetlanego obrazu. Najlepsze dla dobrze oświetlonego pomieszczenia, pokoju konferencyjnego lub salonu. 2,4: Najlepsze do oglądania filmów w miejscach zaciemnionych. 2,6/2,8: Najlepsze do oglądania filmów składających się głównie z ciemnych scen. Wysoka jasność Niski kontrast Funkcje i ich opisy Niska jasność Wysoki kontrast 1,6 1,8 2,0 2,1 2,2 2,3 2,4 2,6 2,8 Funkcje menu 49

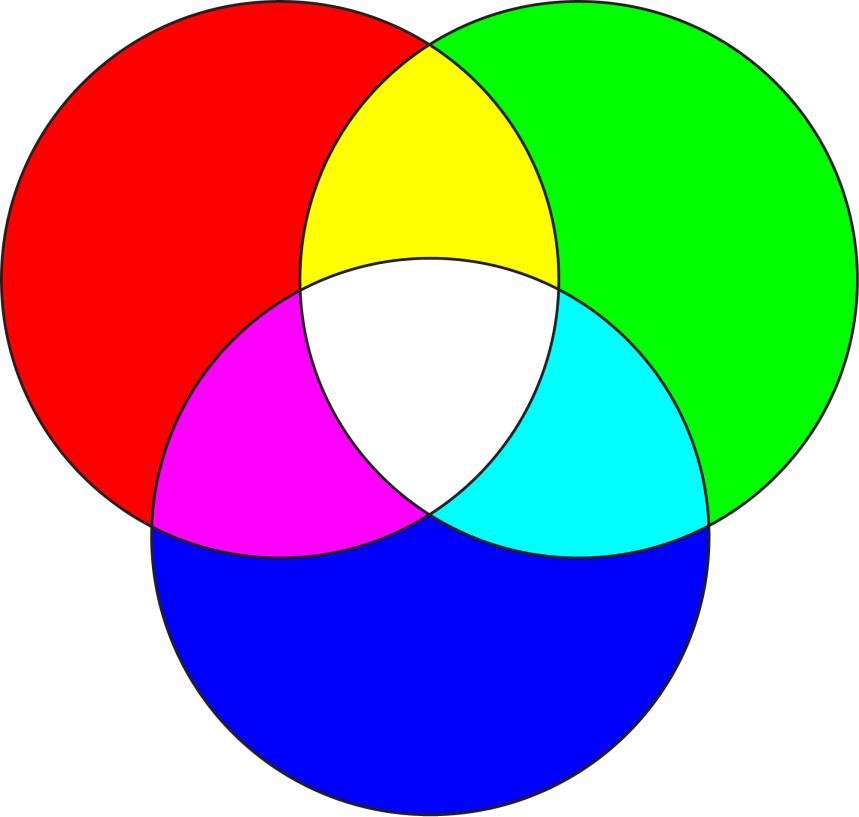

50 Zaawansow (Cd.) Podmenu Funkcje i ich opisy Zarządzanie kolorami W większości sytuacji instalacyjnych zarządzanie kolorami nie jest potrzebne, np. w klasie lub pokoju konferencyjnym, kiedy światło jest włączone lub kiedy do pomieszczenia wpada światło przez okna. Użycie zarządzania kolorami należy rozważyć w stałych instalacjach projektora w miejscach, gdzie poziom oświetlenia można kontrolować, np. w salach posiedzeń, w salach wykładowych lub w kinie domowym. Zarządzanie kolorami pozwala na precyzyjną regulację kolorów, co umożliwia wierniejsze wyświetlanie kolorów. Kolorami można zarządzać w kontrolowanych i powtarzalnych warunkach oglądania. Należy użyć kolorymetru (miernika koloru światła) i zapewnić odpowiedni zestaw obrazów źródłowych do pomiaru odwzorowania kolorów. Te narzędzia nie zostały dołączone do projektora, jednakże sprzedawca projektora powinien być w stanie udzielić porad lub nawet skierować do doświadczonego profesjonalisty. Funkcja Zarządzanie kolorami pozwala na regulację sześciu zestawów kolorów (RGBCMY). Można wybrać dowolny z nich, aby wyregulować jego zakres kolorów i nasycenie. 1. Naciśnij, aby wyświetlić okno Zarządzanie kolorami. 2. Zaznacz Kolor podstawowy i naciskaj /, aby wybrać kolor spośród Czerwony, Zielony, Niebieski, Fuksja, Purpurowy i Żółty. 3. Naciśnij przycisk, aby zaznaczyć Barwa, po czym naciśnij /, aby ustawić zakres. Zwiększenie zakresu powoduje objęcie kolorów składających się w większych proporcjach z dwóch sąsiednich kolorów. Czerwony Żółty Zielony Purpurowy Fuksja Niebieski Ilustracja pokazuje wzajemne powiązanie kolorów. Jeżeli na przykład wybierzesz Czerwony i ustawisz zakres na 0, wybrany zostanie tylko czysty czerwony. Zwiększenie zakresu spowoduje wzięcie pod uwagę również czerwieni zbliżonej do żółtego i do koloru fuksji. 50 Funkcje menu

51 Podmenu Funkcje i ich opisy 4. Naciśnij przycisk, aby zaznaczyć Wzmocnienie, po czym naciśnij /, aby ustawić wartości. Poziom kontrastu wybranego podstawowego koloru zostanie zmieniony. Wszelkie dokonane regulacje są natychmiast aktywne. 5. Naciśnij przycisk, aby zaznaczyć Nasycenie*, po Zaawansow (Cd.) czym naciśnij /, aby ustawić wartości. Wszelkie dokonane regulacje są natychmiast aktywne. Na przykład po wyborze pozycji Czerwony i ustawieniu wartości na 0 zmienione zostanie nasycenie tylko czystej czerwieni. 6. Powtarzaj czynności 2 5 do momentu dokonania wszystkich żądanych ustawień. 7. Po zakończeniu naciśnij, aby zapisać zmiany i zamknąć okno. *Informacje o nasyceniu Określa ilość koloru na obrazie wideo. Niższe ustawienie daje kolory mniej nasycone; ustawienie 0 usuwa ten kolor całkowicie z obrazu. Jeśli nasycenie jest zbyt wysokie, kolor będzie zbyt mocny i nierealistyczny. Redukcja szumów Redukcja zakłóceń elektrycznych spowodowanych przez różne odtwarzacze multimediów. Im wyższa wartość, tym mniej zakłóceń. Tryb filmu Poprawia to jakość obrazu podczas wyświetlania kompozytowego obrazu wideo ze źródła DVD lub odtwarzacza Blu-ray. Ustawienie Wył. wyłącza tę funkcję. Wszystkie zmiany dokonane w wybranym Tryb obrazu (w tym zapisany tryb Użytkownik) wrócą do domyślnych wartości fabrycznych. Resetuj bież. tryb obrazu 1. Naciśnij przycisk. Pojawi się komunikat zatwierdzenia. 2. Klawiszami / przejdź do pozycji Resetuj i naciśnij. Przywrócone zostaną fabryczne ustawienia trybu obrazu. 3. Powtarzaj kroki 1 2, jeśli chcesz zresetować ustawienia innych trybów obrazu. Funkcje menu 51

52 Menu Konfig. dźwięku Podmenu Tryb dźwi. Funkcje i ich opisy Funkcja Tryb dźwi. opiera się na technologii poprawy dźwięku MaxxAudio wykorzystującej algorytmy Wavesa w celu zapewnienia doskonałych efektów obfitujących w tony wysokie i niskie oraz realistycznych wrażeń audio przywodzących na myśl efekty kinowe. Dostępne są następujące prekonfigurowane tryby dźwięku: Film wideo, Muz. i Kino. Jeżeli włączona jest funkcja Wycisz, zmiana ustawienia "Tryb dźwi." spowoduje wyłączenie funkcji Wycisz. Wycisz Głośność Dźwięk włączania/ wyłączania Resetuj ustaw. dźw. Wybiera Wł., aby chwilowo wyłączyć wbudowane głośniki projektora albo dźwięk z wyjścia sygnału audio. Aby przywrócić dźwięk, wybierz Wył.. Reguluje poziom głośności wbudowanych głośników projektora lub głośności wyjścia sygnału audio. Jeżeli włączona jest funkcja Wycisz, zmiana ustawienia "Głośność" spowoduje wyłączenie funkcji Wycisz. Ustawia dźwięk Wł. lub Wył. projektora. Tylko tutaj można wyregulować Dźwięk włączania/ wyłączania. Włączenie wyciszenia dźwięku lub zmiana poziomu głośności nie ma wpływu na Dźwięk włączania/ wyłączania. Wszystkie zmiany dokonane w menu Konfig. dźwięku wrócą do domyślnych wartości fabrycznych. 52 Funkcje menu

53 Menu Wyświetlacz Podmenu Format obrazu Kolor ściany Położ. obrazu Funkcje i ich opisy Naturalna rozdzielczość tego projektora dostępna jest w formacie obrazu 16:9. Można użyć tej funkcji, aby wyświetlić obraz w innym formacie obrazu. Automatyczny Skaluje obraz proporcjonalnie, aby dopasować wyjściową rozdzielczość projektora w poziomie lub pionie. Jest to najlepsze wykorzystanie ekranu przy zachowaniu formatu obrazu. 4:3 Skaluje obraz, tak aby wyświetlać go w środku ekranu owspółczynniku kształtu 4:3. 16:9 Skaluje obraz, tak aby wyświetlać go w środku ekranu owspółczynniku kształtu 16:9. Szeroki Rozciąga obraz w poziomie, aby dopasować go do szerokości ekranu. To ustawienie nie zmienia wysokości obrazu. Skrz. pocztowa Skaluje obraz i dopasowuje go do wyjściowej rozdzielczości projektora w poziomie i zmienia wysokość obrazu do 3/4 szerokości projekcji. Powoduje to, że obraz jest większy od wysokości ekranu. Górna i dolna krawędź wyświetlanego obrazu zostaną przycięte. Opcja odpowiednia do materiałów nagranych w formacie letter box (z czarnymi pasami na górze i na dole). Funkcja umożliwia przeprowadzenie korekcji koloru wyświetlanego obrazu w przypadku, gdy powierzchnia projekcyjna nie jest biała. Te opcje pozwalają wybrać kolor podobny do koloru powierzchni projekcyjnej: Jasnożółty, Różowy, Jasnozielony lub Niebieski. Wyświetlenie okna Położ. obrazu. Za pomocą klawiszy kierunkowych można wyregulować pozycję wyświetlanego obrazu. Wartości podane w dole okna zmieniają się z każdym naciśnięciem przycisku. Funkcja ta jest dostępna tylko jeśli wybrany jest sygnał PC. Regulacja funkcji overscan Ukrywa słabą jakość obrazu przy krawędziach. Im większa wartość, tym większa część ekranu jest ukrywana, podczas gdy ekran pozostaje wypełniony i zachowuje odpowiednią geometrię. Wartość 0 oznacza wyświetlanie 100% obrazu. Funkcje menu 53

54 Podmenu Funkcje i ich opisy Wielkość horyz. Regulacja szerokości wyświetlanego obrazu. Regulacja PC i YPbPr Funkcja ta jest dostępna tylko wtedy, gdy wybrany jest sygnał Podzespół lub PC. Faza Reguluje fazę zegara zmniejszając zniekształcenia obrazu. Funkcja ta jest dostępna tylko wtedy, gdy wybrany jest sygnał Podzespół lub PC. Automatyczny Automatyczna regulacja fazy i częstotliwości. Funkcja ta jest dostępna tylko jeśli wybrany jest sygnał PC. Menu Konfig. systemu: Podstawowa Język Podmenu Kolor tła Ekran powitalny Położ. projektora Autom. wyłączanie Bezpośrednie zasilanie wł. Funkcje i ich opisy Pozwala ustawić język menu ekranowych. Ustawia kolor tła wyświetlanego, gdy do projektora nie jest przesyłany żaden sygnał. Można wybrać kolor tła Czarny, Niebieski lub Fioletowy. Umożliwia wybór ekranu wyświetlanego przy uruchomieniu projektora. Można wybrać ekran z logo BenQ, ekran Czarny lub Niebieski. Projektor może być zainstalowany na suficie lub za ekranem, z jedynym lub więcej odbiciami lustrzanymi. Zapobiega zbędnemu wyświetlaniu, kiedy przez dłuższy czas projektor nie wykrywa sygnału. Jeśli funkcja jest ustawiona na Wł., projektor włączy się automatycznie po otrzymaniu zasilania z kabla zasilającego. Jeśli funkcja jest ustawiona na Wył., trzeba samemu włączyć projektor, naciskając na projektorze albo na pilocie. 54 Funkcje menu

55 Podmenu Menu ustawień Funkcje i ich opisy Typ menu Przełącza na menu ekranowe Podst. Położenie menu Reguluje położenie menu ekranowego. Menu czasu wyświetlania Ustawienie czasu, przez jaki menu ekranowe pozostaje aktywne po ostatnim naciśnięciu przycisku. Pusta wiadomość przyp. Ustawienie wyświetlania przypomnienia przez projektor, gdy obraz jest ukryty. Zmiana nazwy bieżącego źródła. Zmień nazwę źródła W oknie Zmień nazwę źródła za pomocą klawiszy / / / ustaw żądane znaki dla podłączonego źródła. Po zakończeniu naciśnij i, aby zakończyć. Szybkie autowyszukiwanie Wybór automatycznego wyszukiwania sygnałów wejściowych. Po wybraniu Wł. projektor będzie szukał sygnałów źródłowych do chwili uzyskania sygnału. Jeśli funkcja jest ustawiona na Wył., projektor wybiera ostatni używany sygnał źródłowy. Menu Konfig. systemu: Zaawansowana Podmenu Ustawienia lampy Funkcje i ich opisy Resetuj licznik lampy Tę funkcję należy aktywować wyłącznie po zainstalowaniu nowej lampy. Po wybraniu polecenia Resetuj pojawia się komunikat Reset zakończony informujący o tym, że czas lampy został zresetowany do 0. Licznik lampy Po wybraniu tego polecenia wyświetlony zostanie czas (w godzinach) użytkowania lampy automatycznie obliczany przez wbudowany zegar. Całkowita liczba godzin użytkowania lampy (odpowiednik) = 1,5 x (liczba godzin pracy w trybie Normalny) + 1x(godzin pracy w trybie Ekonomiczny) Funkcje menu 55

56 Podmenu Ustaw. HDMI Funkcje i ich opisy Format HDMI Wybór rodzaju źródła sygnału dla sygnału HDMI. Można również ręcznie wybrać typ źródła. Różne typy źródeł mają różne standardy poziomu jasności. "Format HDMI" jest dostępna tylko jeśli wybrany jest sygnał HDMI. Wzorzec testowy Napis zamknięty Włączenie tej funkcji powoduje wyświetlenie wzorca testowego siatki, co pozwala na ustawienie rozmiaru i ostrości obrazu oraz sprawdzenie, czy nie jest on zniekształcony. Wł. napisy zamkn. Aktywuje funkcję poprzez wybór Wł., gdy wybrany sygnał wejściowy zawiera napisy*. *Informacje o napisach Wyświetlanie na ekranie dialogów, narracji i efektów dźwiękowych programów telewizyjnych i wideo, które posiadają funkcję napisów zamkniętych (zwykle oznaczonych "NZ" w opisach telewizyjnych). Wersja napisów Wybiera preferowany tryb napisów zamkniętych. Aby wyświetlić napisy, wybierz CC1, CC2, CC3 lub CC4 (CC1 wyświetla napisy w języku podstawowym dla Twojego regionu). Tryb do pracy w miejscach na dużej wysokości lub charakteryzujących się wysoką temperaturą. Zaleca się korzystanie z tej funkcji w obszarach położonych na wysokości m nad poziomem morza i o temperaturze otoczenia pomiędzy 0 C 30 C. Tryb dużej wysokości Nie należy korzystać z tej funkcji w obszarach na wysokości m i o temperaturze otoczenia 0 C 35 C. Jeżeli projektor zostanie włączony w takich warunkach, zostanie za bardzo schłodzony. Praca w trybie Tryb dużej wysokości może spowodować większy poziom hałasu pracy projektora w decybelach, ponieważ konieczna jest większa prędkość działania wentylatora w celu zwiększenia chłodzenia i wydajności. W przypadku korzystania projektora w środowiskach ekstremalnych innych niż opisano powyżej, może on wykazywać objawy automatycznego wyłączenia w celu ochrony projektora przed przegrzaniem. W takich przypadkach należy włączyć Tryb dużej wysokości. Nie jest to jednak stan, w którym projektor może działać we wszystkich nieprzyjaznych środowiskach. 56 Funkcje menu

57 Podmenu Funkcje i ich opisy Dla celów bezpieczeństwa i by zapobiec nieautoryzowanemu wykorzystaniu, można zabezpieczyć projektor hasłem. Szczegóły znajdują się w sekcji "Korzystanie z funkcji hasła" na stronie 29. Hasło Blokada klawiszy Wskaźnik LED Resetuj wszystkie ustawienia Zmień hasło Przed zmianą hasła na nowe należy wprowadzić stare hasło. Blokada włączania Wybranie Wł. ogranicza dostępność projektora tylko do osób znających prawidłowe hasło. Po zablokowaniu przycisków na pilocie, można zapobiec przypadkowym zmianom ustawień projektora, np. przez dzieci. Po wybraniu Wł. w celu włączenia tej funkcji nie działają żadne przyciski na pilocie z wyjątkiem przycisku zasilania POWER. Aby odblokować przyciski, naciśnij i przytrzymaj przez 3 sekundy na projektorze. Po wybraniu Wł. wszystkie wskaźniki na projektorze działają normalnie. Szczegóły znajdują się w sekcji "Kontrolki" na stronie 63. Po wybraniu Wył. wszystkie kontrolki (Zasilanie, TEMP (temperatura), LED) wyłączają się po włączeniu projektora iwyświetleniu ekranu startowego. Jeżeli jednak projektor nie działa prawidłowo, kontrolki świecą lub migają, informując omożliwości wystąpienia problemu. Szczegółowe informacje można znaleźć w "Kontrolki" na stronie 63. Przywraca wszystkie wartości ustawień fabrycznych. Menu ekranowe powróci do trybu Podst. Pozostaną tylko następujące ustawienia: Korekcja trapezowa, Położ. projektora, Zmień nazwę źródła, Resetuj licznik lampy, Wzorzec testowy, Tryb dużej wysokości, Hasło i Blokada klawiszy. Menu Informacje Podmenu Źródło Tryb obrazu Rozdzielczość System kolorów Funkcje i ich opisy Wyświetla obecne źródło sygnału. Wyświetla bieżący tryb obrazu w menu Obraz. Wyświetla oryginalną rozdzielczość źródła sygnału. Wyświetla format systemu wejściowego. Funkcje menu 57

58 Podmenu Czas eksploatacji lampy LED Wersja oprogramowania Funkcje i ich opisy Wyświetla liczbę godzin, przez które lampa była używana. Wyświetla wersję oprogramowania projektora. Niektóre informacje są dostępne tylko wtedy, gdy używane są określone źródła sygnału. Zaaawns. Struktura menu ekranowego Menu ekranowe różnią się w zależności od wybranego typu sygnału wejściowego. Menu główne Podmenu Opcje Obraz Konfig. dźwięku Tryb obrazu Jasny/Grafika (srgb)/film wideo/wykłady/kino (Film)/Żywy kolor/użytkownik Zarządz. trybem użytk. Załaduj ustaw. z Zmień nazwę tr. użytk. Jasność Kontrast Color Enhancer Odcień Pixel Enhancer 0-15 Temper. kolorów Normalny/Zimno/Lampa natywna/ciepło Tryb LED Normalny/Ekonomiczny Zaawansow Resetuj bież. tryb obrazu Poziom czerni Wybór gamma 0 IRE/7,5 IRE 1.6/1.8/2.0/2.1/2.2/2.3/ 2.4/2.6/2.8/BenQ Kolor podstawowy/ Zarządzanie kolorami Barwa/Wzmocnienie/ Nasycenie Redukcja szumów 0-31 Tryb filmu Wł./Wył. Resetuj/Anuluj Tryb dźwi. Film wideo/muz./kino Wycisz Wł./Wył. Głośność 0-20 Dźwięk włączania/ wyłączania Wł./Wył. Resetuj ustaw. dźw. Resetuj/Anuluj 58 Funkcje menu

59 Menu główne Podmenu Opcje Wyświetlacz Format obrazu Kolor ściany Położ. obrazu Regulacja funkcji overscan Regulacja PC iypbpr Automatyczny/4:3/16:9/Szeroki/Skrz. pocztowa Wył./Jasnożółty/Różowy/Jasnozielony/Niebieski Wideo: 0-3 Inne: 0-3 Wielkość horyz. Faza Automatyczny Język Konfig. systemu: Podstawowa Kolor tła Ekran powitalny Położ. projektora Autom. wyłączanie Bezpośrednie zasilanie wł. Menu ustawień Zmień nazwę źródła Szybkie autowyszukiwanie Czarny/Niebieski/Fioletowy BenQ/Czarny/Niebieski Przód/Przód sufit/tył/tył sufit Wył./5 min/10 min/15 min/20 min/25 min/30 min Wł./Wył. Typ menu Położenie menu Menu czasu wyświetlania Pusta wiadomość przyp. Wł./Wył. Podst/Zaaawns. Środek/Lewy górny/ Prawy górny/prawy dolny/lewy dolny Zawsze wł./5 s/10 s/15 s/ 20 s/25 s/30 s Wł./Wył. Funkcje menu 59
