polski Podręcznik użytkownika BT-02N

Transkrypt

1 Podręcznik użytkownika BT-02N 1

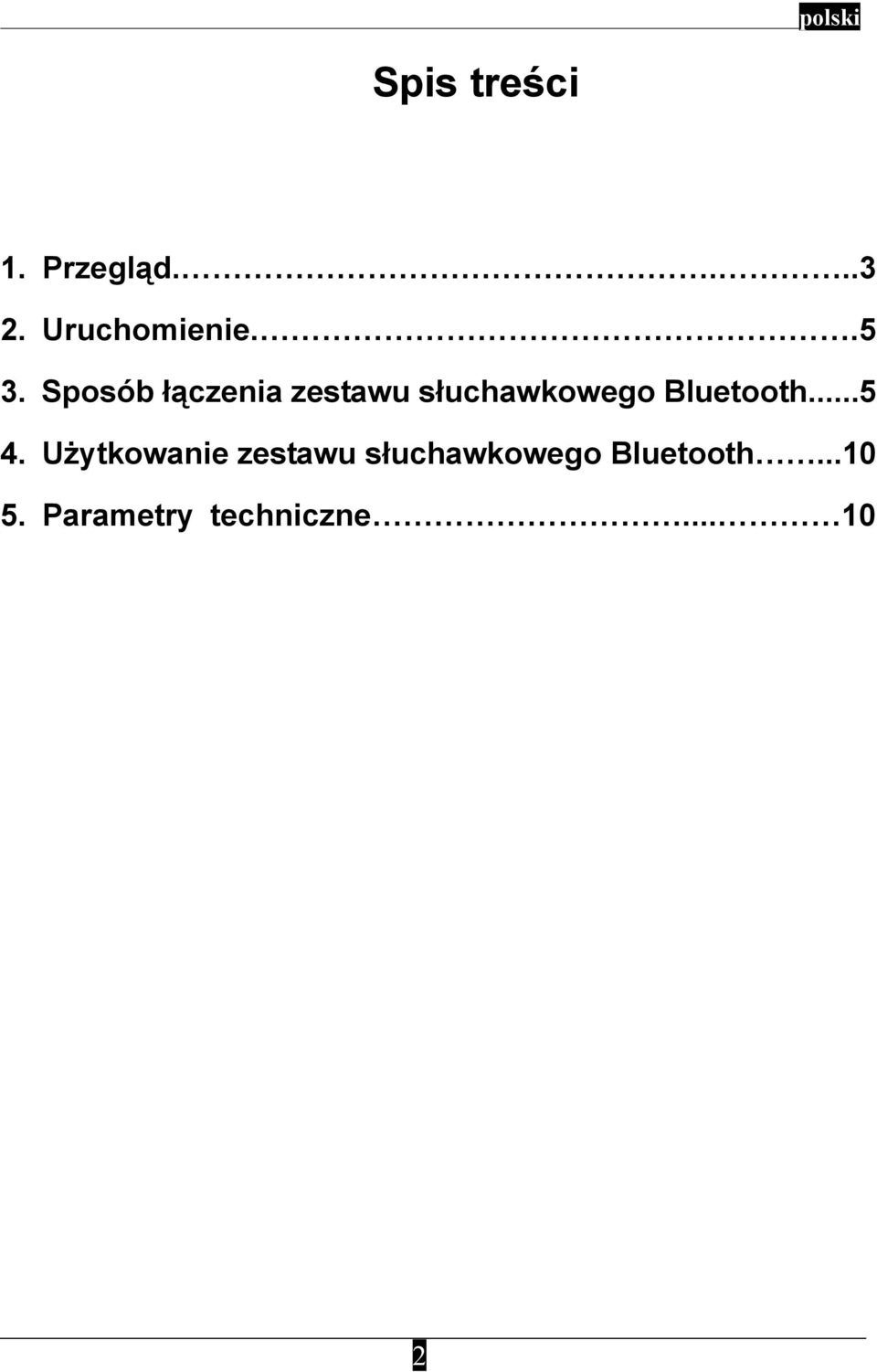

2 Spis treści 1. Przegląd Uruchomienie Sposób łączenia zestawu słuchawkowego Bluetooth Użytkowanie zestawu słuchawkowego Bluetooth Parametry techniczne

3 1. Przegląd 1-1 Zawartość opakowania: Stereofoniczny zestaw słuchawkowy Bluetooth Zasilacz Przystawka Bluetooth USB dongle (dodatkowo) Płyta CD z oprogramowaniem Skórzana torba 1-2 Cechy zestawu słuchawkowego Ten zestaw słuchawkowy Bluetooth obsługuje profile Hand-free, Headset, A2DP, AVRCP. Dostępność funkcji zależy od obsługi profilu połączenia z urządzeniami Bluetooth (tj. z telefonem komórkowym, przystawką Bluetooth USB dongle). 1-3 Funkcje klawiszy

4 1 2 Klawisz Opis Funkcja Przełącznik Włącza/wyłącza zestaw słuchawkowy. Po włączeniu włączania/wyłączania zasilania, wskaźnik LED zasilania będzie się palił na zasilania niebiesko. Udostępnia tryb gotowości, łączenie z innymi Przycisk wielofunkcyjny urządzeniami Bluetooth, odtwarzanie/przerywanie (MFB) odtwarzania muzyki oraz odbieranie/kończenie rozmowy telefonicznej. 3 Stop Zatrzymuje odtwarzanie muzyki. Podgłaśnia lub przechodzi do następnej ścieżki Podgłaśnianie/ pomijanie 4 / muzycznej. Nacisnąć i przytrzymać przycisk przez trzy do przodu sekundy, by przejść do następnej ścieżki muzycznej. 5 -/ Ściszanie/ pomijanie wstecz Ścisza lub przechodzi do poprzedniej ścieżki muzycznej. Przytrzymać przycisk przez trzy sekundy, by przejść do poprzedniej ścieżki muzycznej. Wykorzystywany w trybie Hand-free 6 Mikrofon 7 Ładowarka (głośnomówiącym) i Headset (zestaw słuchawkowy). Mikrofon można wyciągać dla uzyskania lepszej czystości dźwięku. Zasilacz AC do ładowania zestawu słuchawkowego Bluetooth. Wskaźnik LED zasilania Światło niebieskie: po włączeniu zasilania, wskaźnik LED zasilania będzie się palił na niebiesko. Światło czerwone: w trakcie ładowania baterii, wskaźnik LED będzie się palił na czerwono. Światło zielone: po całkowitym doładowaniu baterii, wskaźnik LED będzie się palił na zielono. Światło zielone z czerwonymi błyskami: bateria jest niesprawna, należy założyć nową baterię. Połączenie: nacisnąć i przytrzymać przycisk MFB przez 5 sekund, wtedy zestaw słuchawkowy będzie działał w trybie Połączenia, a wskaźnik LED trybu będzie świecił światłem czerwonym. Odtwarzanie/pauza: gdy zestaw słuchawkowy jest połączony z profilem A2DP, naciskać krótko przycisk MFB, by przełączać pomiędzy odtwarzaniem i przerywaniem odtwarzania muzyki. Wskaźnik LED trybu Udostępnianie trybu gotowości: nacisnąć i przytrzymać przycisk MFB przez 3 sekundy. Gdy zestaw słuchawkowy przechodzi w tryb gotowości, słychać pojedynczy dźwięk Do Do, a wskaźnik LED trybu będzie świecił ciągłym niebieskim światłem. Funkcja odbierania/kończenia rozmowy telefonicznej: gdy zestaw słuchawkowy działa zgodnie z profilem trybu głośnomówiącego, należy krótko nacisnąć przycisk MFB, by odebrać/zakończyć rozmowę telefoniczną. Niska moc baterii: wskazuje, że bateria zestawu słuchawkowego ma niską moc, słuchawki emitują dźwięk Do Do przez 10 sekund, należy wtedy doładować baterię. 4

5 2. Uruchamianie 2-1 Ładowanie zestawu słuchawkowego: Przed przystąpieniem do użytkowania tego produktu, należy doładować wbudowaną baterię doładowywaną. Za pierwszym razem, wbudowana bateria doładowywana powinna być doładowywana przez co najmniej 5 godzin. Następnym razem, całkowite doładowanie tego produktu zajmuje około 4 godzin. Gdy bateria jest już całkowicie doładowana, wskaźnik LED zasilania będzie się palił na zielono. W trakcie doładowywania wskaźnik LED zasilania będzie się palił na czerwono. UWAGA: - Przed przystąpieniem do ładowania należy wyłączyć produkt. - Normalnym zjawiskiem jest stopniowe zużywanie się baterii doładowywanej, która wymaga coraz dłuższego czasu ładowania. 2-2 Włączanie zestawu słuchawkowego: Włączyć zasilanie, wskaźnik LED zasilania zapali się na niebiesko. Nacisnąć i przytrzymać przycisk MFB przez 3 sekundy, by wprowadzić tryb gotowości zestawu słuchawkowego. 2-3 Połączenie: UWAGA: Przed przystąpieniem do użytkowania tego zestawu słuchawkowego, należy połączyć go z komputerem, telefonem komórkowym lub innym urządzeniem Bluetooth. Tryb połączenia ustanawia połączenie pomiędzy urządzeniami wykorzystując bezprzewodową technologię Bluetooth. 1. Nacisnąć i przytrzymać przycisk MFB przez około 5 sekund, do momentu zmiany koloru światła wskaźnika LED trybu z czerwonego na niebieski. Teraz zestaw słuchawkowy działa w trybie połączenia. 2. Przeprowadzić wyszukiwanie urządzenia Bluetooth (w telefonie komórkowym, komputerze z przystawką USB dongle, urządzeniu audio Bluetooth, itd.). 3. Po zakończeniu wyszukiwania, urządzenie Bluetooth wyświetli komunikat o wykryciu urządzenia. 4. Na liście urządzeń zaznaczyć BT-02N i potwierdzić kolejne komunikaty pojawiające się na ekranie. 5. Gdy na ekranie pojawi się prośba o podanie hasła, należy wprowadzić hasło domyślne 1234, co zakończy proces łączenia. Po pomyślnym zakończeniu procesu łączenia, wskaźnik LED trybu zmienia kolor światła z czerwonego na migające niebieskie. 3. Sposób łączenia zestawu słuchawkowego Bluetooth 3-1 Łączenie z komputerem PC/notebookiem: Zestaw słuchawkowy Bluetooth obsługuje protokoły A2DP/AVRCP. Zestaw słuchawkowy może regulować głośność, wybierać ścieżkę i zatrzymywać/przerywać odtwarzanie w programie Windows Media Player. Jeżeli komputer PC/NB nie ma wbudowanego urządzenia Bluetooth, należy założyć przystawkę Bluetooth USB dongle oraz zainstalować dołączone oprogramowanie, tak by móc połączyć zestaw słuchawkowy Bluetooth z komputerem lub notebookiem. 1. Założyć dołączoną płytę CD do napędu CD-ROM. Komputer automatycznie pokaże następujący ekran Genius: 5

6 Kliknąć na IVT Software (Oprogramowanie IVT), a system Windows automatycznie zainstaluje oprogramowanie IVT. Wersja dołączonego oprogramowania IVT to Ver Jeżeli komputer nie uruchomi ekranu automatycznie, należy znaleźć plik E:/IVT software/setup.exe, kliknąć na niego, a komputer uruchomi instalację oprogramowania. 2. Po zakończeniu instalacji oprogramowania IVT, w rogu ekranu pokaże się ikona Bluetooth. Dwukrotnie kliknąć na tę ikonę, a na ekranie wyświetli się oprogramowanie IVT. 3. Wprowadzić tryb połączenia dla urządzenie BT-02N, następnie nacisnąć pomarańczowy przycisk znajdujący się w środku ekranu. Program rozpocznie wyszukiwanie wszystkich urządzeń Bluetooth znajdujących się w zasięgu efektywnym. 6

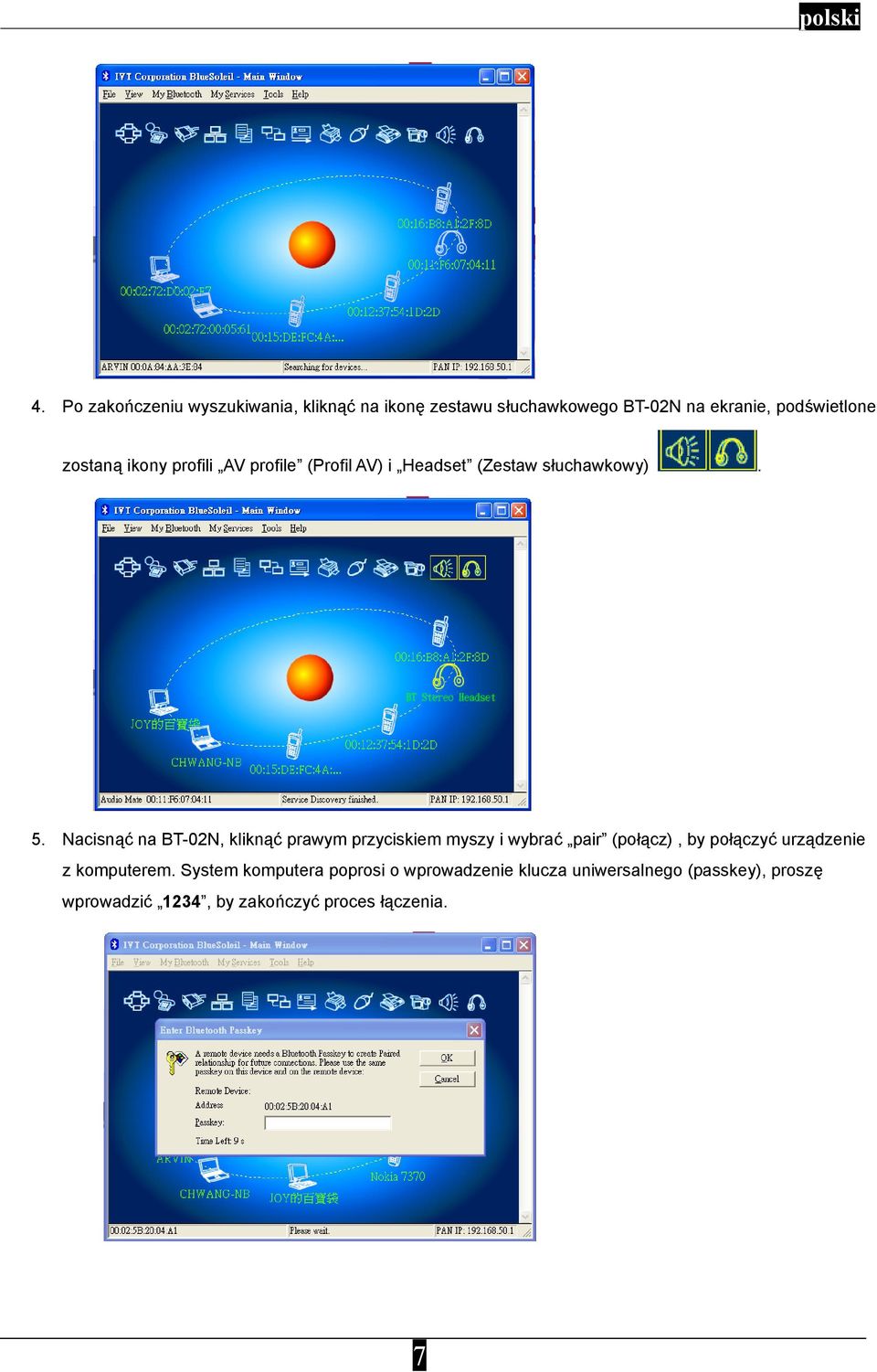

7 4. Po zakończeniu wyszukiwania, kliknąć na ikonę zestawu słuchawkowego BT-02N na ekranie, podświetlone zostaną ikony profili AV profile (Profil AV) i Headset (Zestaw słuchawkowy). 5. Nacisnąć na BT-02N, kliknąć prawym przyciskiem myszy i wybrać pair (połącz), by połączyć urządzenie z komputerem. System komputera poprosi o wprowadzenie klucza uniwersalnego (passkey), proszę wprowadzić 1234, by zakończyć proces łączenia. 7

8 6. Po zakończeniu procesu łączenia zestaw słuchawkowy Bluetooth jest gotowy do przyłączenia do komputera. Obok ikony zestawu słuchawkowego pojawi się czerwony symbol. 7. Jeżeli użytkownik chce korzystać z profilu AV, powinien nacisnąć, a komputer połączy się z zestawem słuchawkowym Bluetooth poprzez profil AV. Wtedy wszystkie procesy są zakończone. Urządzenie z wyjściem sygnału dźwiękowego zmieni się na Bluetooth. Teraz można słuchać muzyki z komputera korzystając ze słuchawek Bluetooth. 8. Jeżeli chce się przerwać połączenie, należy prawym przyciskiem myszy kliknąć na ikonę i zaznaczyć disconnect (odłącz). Zestaw słuchawkowy zostanie odłączony od komputera. 3-2 Przyłączanie telefonu komórkowego Niektóre telefony komórkowe są wyposażone w funkcje Bluetooth. Urządzenie BT-02N można jednocześnie połączyć z telefonem komórkowym i komputerem. Jeżeli w czasie słuchania muzyki z komputera w telefonie komórkowym pojawi się połączenie przychodzące, urządzenie BT-02N przerwie odtwarzanie muzyki i odbierze przychodzącą rozmowę telefoniczną. Po zakończeniu rozmowy telefonicznej, urządzenie ponownie rozpocznie odtwarzanie muzyki. 8

9 Kolejne kroki: 1. Włączyć funkcję Bluetooth telefonu komórkowego. 2. Włączyć BT-02N w trybie połączenia. 3. W telefonie komórkowym włączyć wyszukiwanie nowego urządzenia Bluetooth. 4. Gdy telefon wyszuka BT-02N, należy rozpocząć proces łączenia tego urządzenia. 5. Po połączeniu zestawu słuchawkowego Bluetooth, telefon komórkowy przełączy się na pracę w trybie głośnomówiącym. Uwaga: Ten krok będzie się różnił w zależności od różnych modeli telefonów komórkowych. Połączenie zależy od telefonu komórkowego. W celu uzyskania szczegółowych informacji na temat łączenia telefonu komórkowego, należy skorzystać z instrukcji użytkownika telefonu komórkowego. 4. Korzystanie z zestawu słuchawkowego Bluetooth 4-1 Regulacja WMP Po połączeniu z komputerem, można uruchomić program WMP (Windows Media Player), by móc słuchać muzyki. Dzięki temu, że BT-02N obsługuje profil AVRCP, użytkownik może zdalnie sterować programem WMP za pośrednictwem zestawu słuchawkowego. Klawisz Opis Funkcja 1 Przycisk wielofunkcyjny (MFB) Odtwarza/przerywa odtwarzanie muzyki. 2 Stop Zatrzymuje odtwarzanie muzyki. Podgłaśnia lub przechodzi do następnej ścieżki Podgłaśnianie/ pomijanie muzycznej. Jednokrotnie nacisnąć przycisk, by 3 / do przodu podgłośnić. Nacisnąć i przytrzymać przycisk przez 3 sekundy, by przejść do następnej ścieżki muzycznej. Ścisza lub przechodzi do poprzedniej ścieżki muzycznej. Jednokrotnie nacisnąć przycisk, by 4 / Ściszanie/ pomijanie wstecz ściszyć. Nacisnąć i przytrzymać przycisk przez 3 sekundy, by przejść do poprzedniej ścieżki muzycznej. 4-2 Regulacja telefonu komórkowego Po połączeniu z telefonem komórkowym, jeżeli telefon obsługuje profil A2DP, można słuchać muzyki z telefonu komórkowego. Jeżeli nie, będzie słychać tylko dźwięk mono, nie stereo. Klawisz Opis Funkcja 1 Przycisk wielofunkcyjny (MFB) Jednokrotnie nacisnąć, by odebrać/zawiesić rozmowę telefoniczną. 2 Stop Odrzuca przyjęcie przychodzącej rozmowy telefonicznej. 3 / Podgłaśnianie/ pomijanie Podgłaśnia. do przodu 4 / Ściszanie/ pomijanie wstecz Ścisza. 9

10 5. Parametry techniczne: Zgodność: Ten zestaw słuchawkowy Bluetooth Headset jest zgodny z telefonami komórkowymi lub innymi urządzeniami Bluetooth, które obsługują profile Bluetooth Headset, Hand free, AVRCP i A2DP. Zasięg działania: Ten zestaw słuchawkowy Bluetooth odpowiada klasie 2 Bluetooth o zasięgu 30 stóp (10 m) na otwartej przestrzeni. Bateria: Zasilanie: Litowo-polimerowa bateria doładowywana (380 ma/h 3,6 V), gwarancja roczna. Czas pracy: 8 godzin Czas ładowania: 4 godziny Natężenie prądu ładowania: 100 ma Tryb gotowości: Około 250 godzin Głośnik: Wymiary: φ 36 mm * 6 mm (H) Impedancja ładowania: 32 Ω Poziom ciśnienia dźwięku: 100dB±4 db Charakterystyka częstotliwościowa: 200 ~ 16 khz Mikrofon: Czułość: -42 db ± 3 db Impedancja wyjściowa: 2,2 kω Kierunkowość: dookólna Zakres częstotliwości: 100 ~ 10 khz 10
