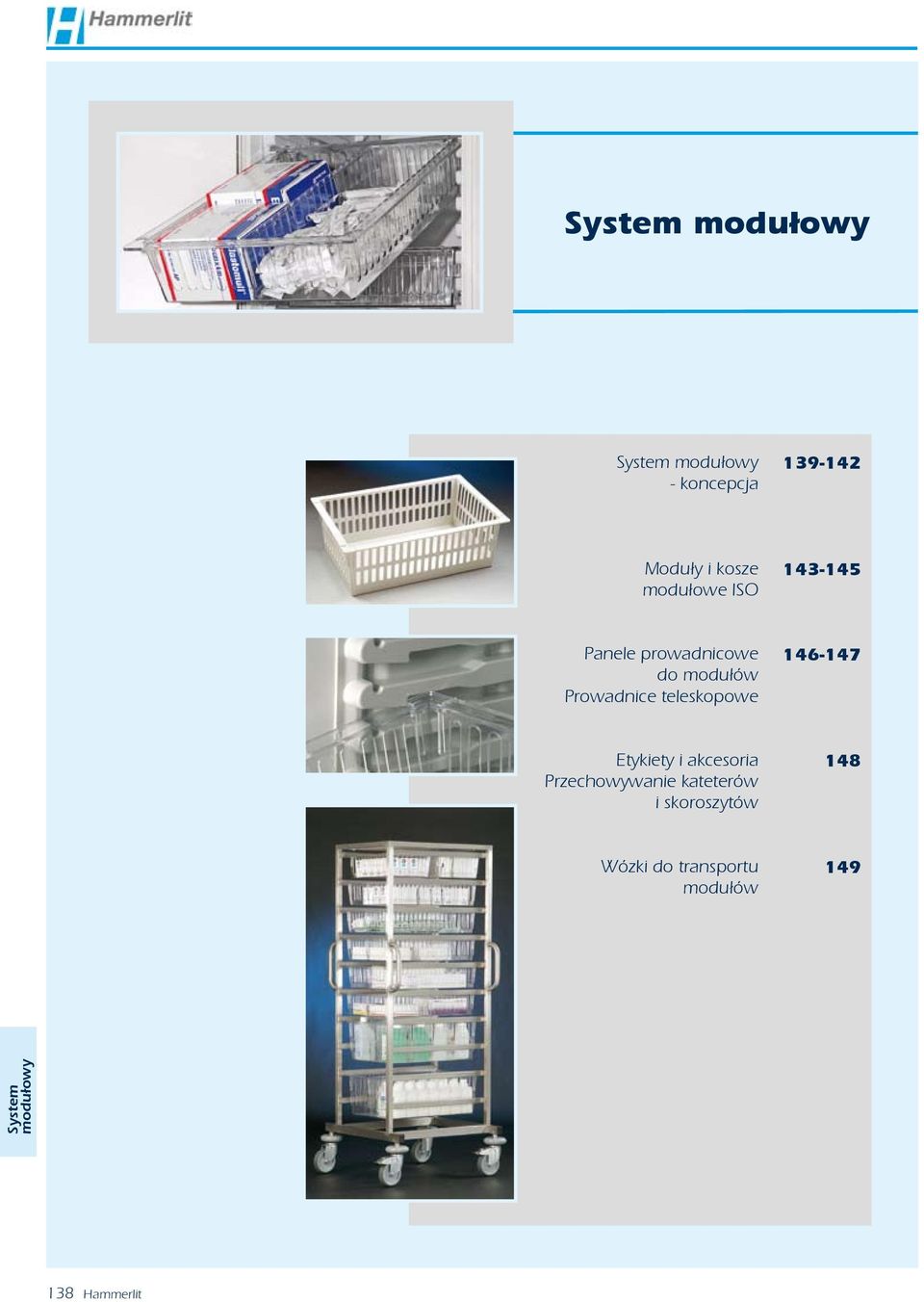

System modułowy koncepcja. Moduły i kosze modułowe ISO Panele prowadnicowe do modułów Prowadnice teleskopowe

Transkrypt

1 - koncepcja y i kosze modułowe ISO Panele prowadnicowe do modułów Prowadnice teleskopowe Etykiety i akcesoria Przechowywanie kateterów i skoroszytów 148 Wózki do transportu modułów Hammerlit GmbH

2 Hammerlit oferuje obsługę i wszystkie produkty niezbędne do stworzenia i prawidłowego funkcjonowania kompleksowego, sterowanego komputerowo systemu zaopatrzenia w leki za pomocą modułów. Szafa przystosowana do systemu modułowego Kosz doradztwo planowanie realizacja szkolenie owy system zaopatrzenia sterowany komputerowo - kompletny pakiet firmy Hammerlit Transporter i stelaż wsadowy z modułami Oprogramowanie Hammerlit do modułowego systemu zaopatrzenia w leki Służymy Państwu doradztwem od momentu planowania systemu modułowego przez implementację aż do szkolenia personelu. Hammerlit Hammerlit GmbH 139

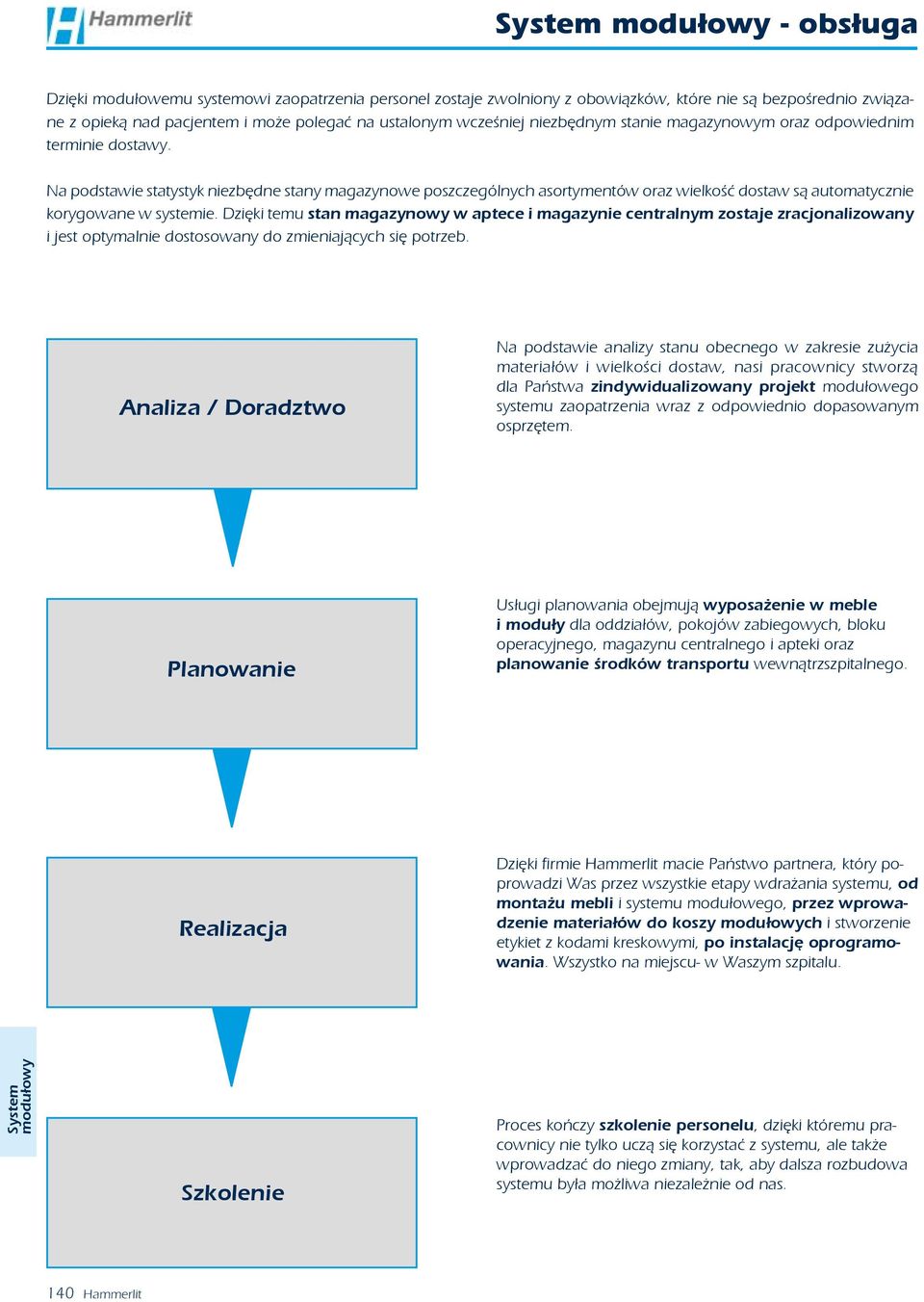

3 - obsługa Dzięki modułowemu systemowi zaopatrzenia personel zostaje zwolniony z obowiązków, które nie są bezpośrednio związane z opieką nad pacjentem i może polegać na ustalonym wcześniej niezbędnym stanie magazynowym oraz odpowiednim terminie dostawy. Na podstawie statystyk niezbędne stany magazynowe poszczególnych asortymentów oraz wielkość dostaw są automatycznie korygowane w systemie. Dzięki temu stan magazynowy w aptece i magazynie centralnym zostaje zracjonalizowany i jest optymalnie dostosowany do zmieniających się potrzeb. Analiza / Doradztwo Na podstawie analizy stanu obecnego w zakresie zużycia materiałów i wielkości dostaw, nasi pracownicy stworzą dla Państwa zindywidualizowany projekt modułowego systemu zaopatrzenia wraz z odpowiednio dopasowanym osprzętem. Planowanie Usługi planowania obejmują wyposażenie w meble i moduły dla oddziałów, pokojów zabiegowych, bloku operacyjnego, magazynu centralnego i apteki oraz planowanie środków transportu wewnątrzszpitalnego. Realizacja Dzięki firmie Hammerlit macie Państwo partnera, który poprowadzi Was przez wszystkie etapy wdrażania systemu, od montażu mebli i systemu modułowego, przez wprowadzenie materiałów do koszy ch i stworzenie etykiet z kodami kreskowymi, po instalację oprogramowania. Wszystko na miejscu- w Waszym szpitalu. Szkolenie Proces kończy szkolenie personelu, dzięki któremu pracownicy nie tylko uczą się korzystać z systemu, ale także wprowadzać do niego zmiany, tak, aby dalsza rozbudowa systemu była możliwa niezależnie od nas. 140 Hammerlit GmbH

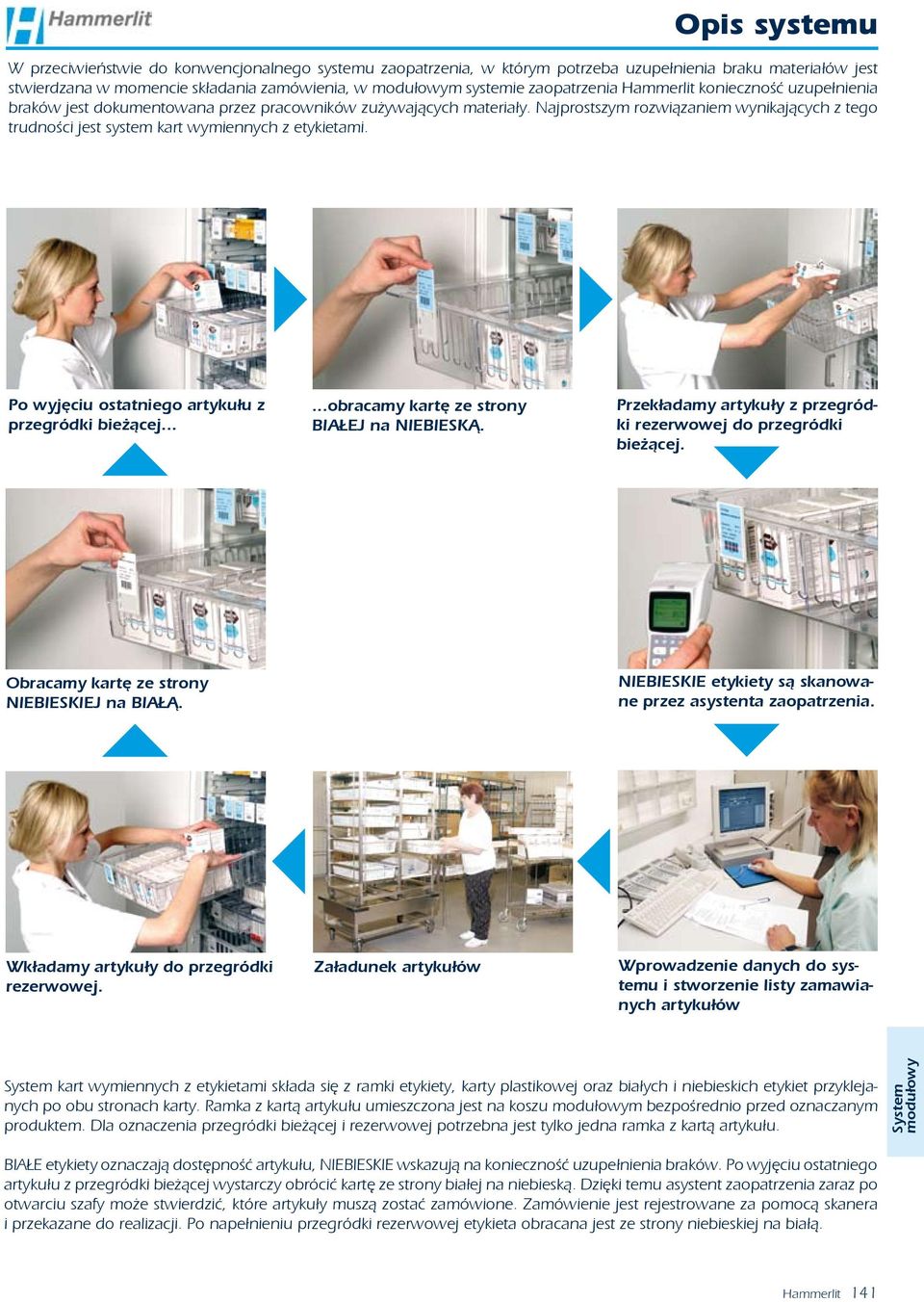

4 Opis systemu W przeciwieństwie do konwencjonalnego systemu zaopatrzenia, w którym potrzeba uzupełnienia braku materiałów jest stwierdzana w momencie składania zamówienia, w m systemie zaopatrzenia Hammerlit konieczność uzupełnienia braków jest dokumentowana przez pracowników zużywających materiały. Najprostszym rozwiązaniem wynikających z tego trudności jest system kart wymiennych z etykietami. Po wyjęciu ostatniego artykułu z przegródki bieżącej......obracamy kartę ze strony BIAŁEJ na NIEBIESKĄ. Przekładamy artykuły z przegródki rezerwowej do przegródki bieżącej. Obracamy kartę ze strony NIEBIESKIEJ na BIAŁĄ. NIEBIESKIE etykiety są skanowane przez asystenta zaopatrzenia. Wkładamy artykuły do przegródki rezerwowej. Załadunek artykułów Wprowadzenie danych do systemu i stworzenie listy zamawianych artykułów kart wymiennych z etykietami składa się z ramki etykiety, karty plastikowej oraz białych i niebieskich etykiet przyklejanych po obu stronach karty. Ramka z kartą artykułu umieszczona jest na koszu m bezpośrednio przed oznaczanym produktem. Dla oznaczenia przegródki bieżącej i rezerwowej potrzebna jest tylko jedna ramka z kartą artykułu. BIAŁE etykiety oznaczają dostępność artykułu, NIEBIESKIE wskazują na konieczność uzupełnienia braków. Po wyjęciu ostatniego artykułu z przegródki bieżącej wystarczy obrócić kartę ze strony białej na niebieską. Dzięki temu asystent zaopatrzenia zaraz po otwarciu szafy może stwierdzić, które artykuły muszą zostać zamówione. Zamówienie jest rejestrowane za pomocą skanera i przekazane do realizacji. Po napełnieniu przegródki rezerwowej etykieta obracana jest ze strony niebieskiej na białą. Hammerlit Hammerlit GmbH 141

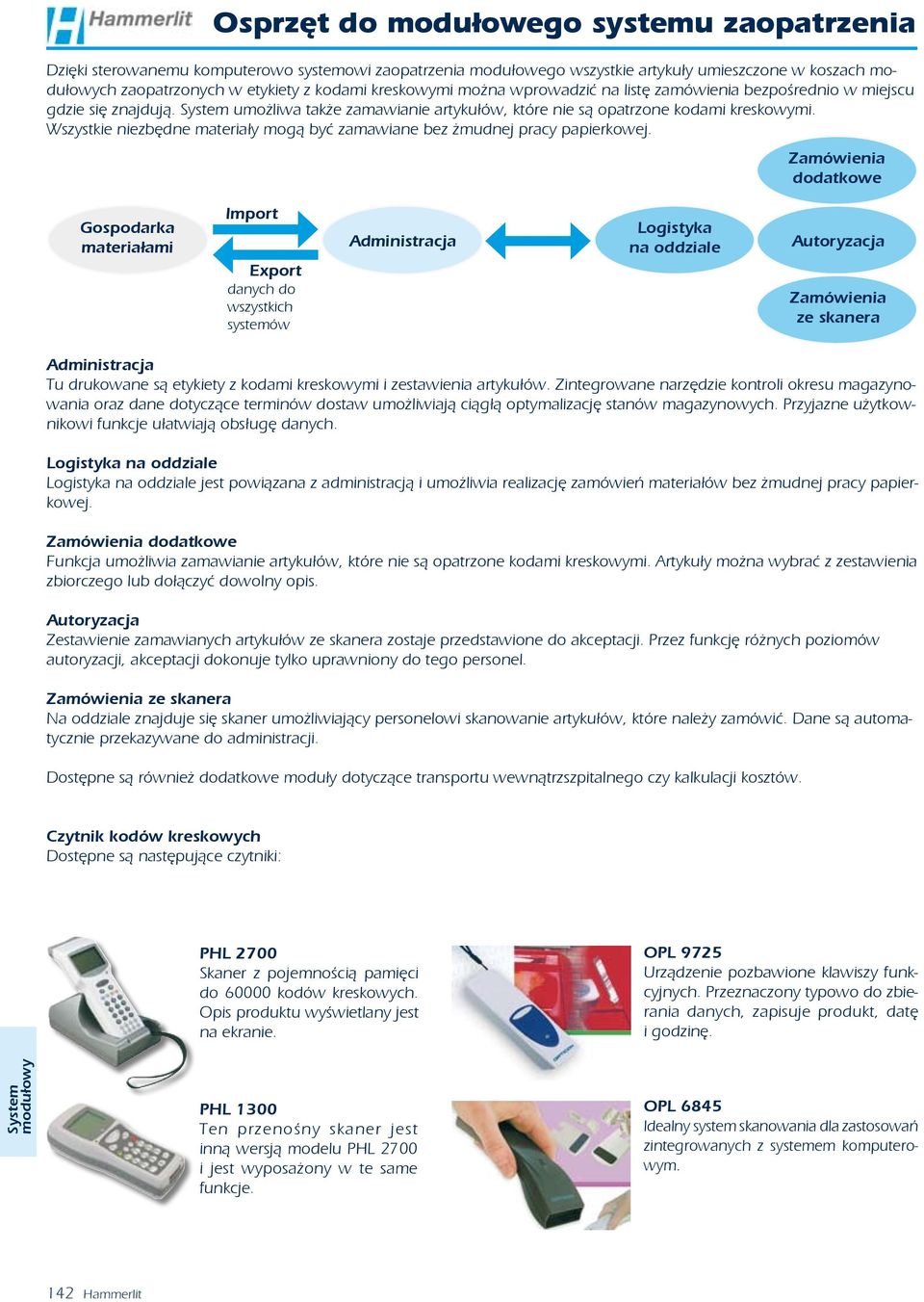

5 Osprzęt do modułowego systemu zaopatrzenia Dzięki sterowanemu komputerowo systemowi zaopatrzenia modułowego wszystkie artykuły umieszczone w koszach ch zaopatrzonych w etykiety z kodami kreskowymi można wprowadzić na listę zamówienia bezpośrednio w miejscu gdzie się znajdują. umożliwa także zamawianie artykułów, które nie są opatrzone kodami kreskowymi. Wszystkie niezbędne materiały mogą być zamawiane bez żmudnej pracy papierkowej. Zamówienia dodatkowe Gospodarka materiałami Import Export danych do wszystkich systemów Administracja Logistyka na oddziale Autoryzacja Zamówienia ze skanera Administracja Tu drukowane są etykiety z kodami kreskowymi i zestawienia artykułów. Zintegrowane narzędzie kontroli okresu magazynowania oraz dane dotyczące terminów dostaw umożliwiają ciągłą optymalizację stanów magazynowych. Przyjazne użytkownikowi funkcje ułatwiają obsługę danych. Logistyka na oddziale Logistyka na oddziale jest powiązana z administracją i umożliwia realizację zamówień materiałów bez żmudnej pracy papierkowej. Zamówienia dodatkowe Funkcja umożliwia zamawianie artykułów, które nie są opatrzone kodami kreskowymi. Artykuły można wybrać z zestawienia zbiorczego lub dołączyć dowolny opis. Autoryzacja Zestawienie zamawianych artykułów ze skanera zostaje przedstawione do akceptacji. Przez funkcję różnych poziomów autoryzacji, akceptacji dokonuje tylko uprawniony do tego personel. Zamówienia ze skanera Na oddziale znajduje się skaner umożliwiający personelowi skanowanie artykułów, które należy zamówić. Dane są automatycznie przekazywane do administracji. Dostępne są również dodatkowe moduły dotyczące transportu wewnątrzszpitalnego czy kalkulacji kosztów. Czytnik kodów kreskowych Dostępne są następujące czytniki: PHL 2700 Skaner z pojemnością pamięci do kodów kreskowych. Opis produktu wyświetlany jest na ekranie. OPL 9725 Urządzenie pozbawione klawiszy funkcyjnych. Przeznaczony typowo do zbierania danych, zapisuje produkt, datę i godzinę. PHL 1300 Ten przenośny skaner jest inną wersją modelu PHL 2700 i jest wyposażony w te same funkcje. OPL 6845 Idealny system skanowania dla zastosowań zintegrowanych z systemem komputerowym. 142 Hammerlit GmbH

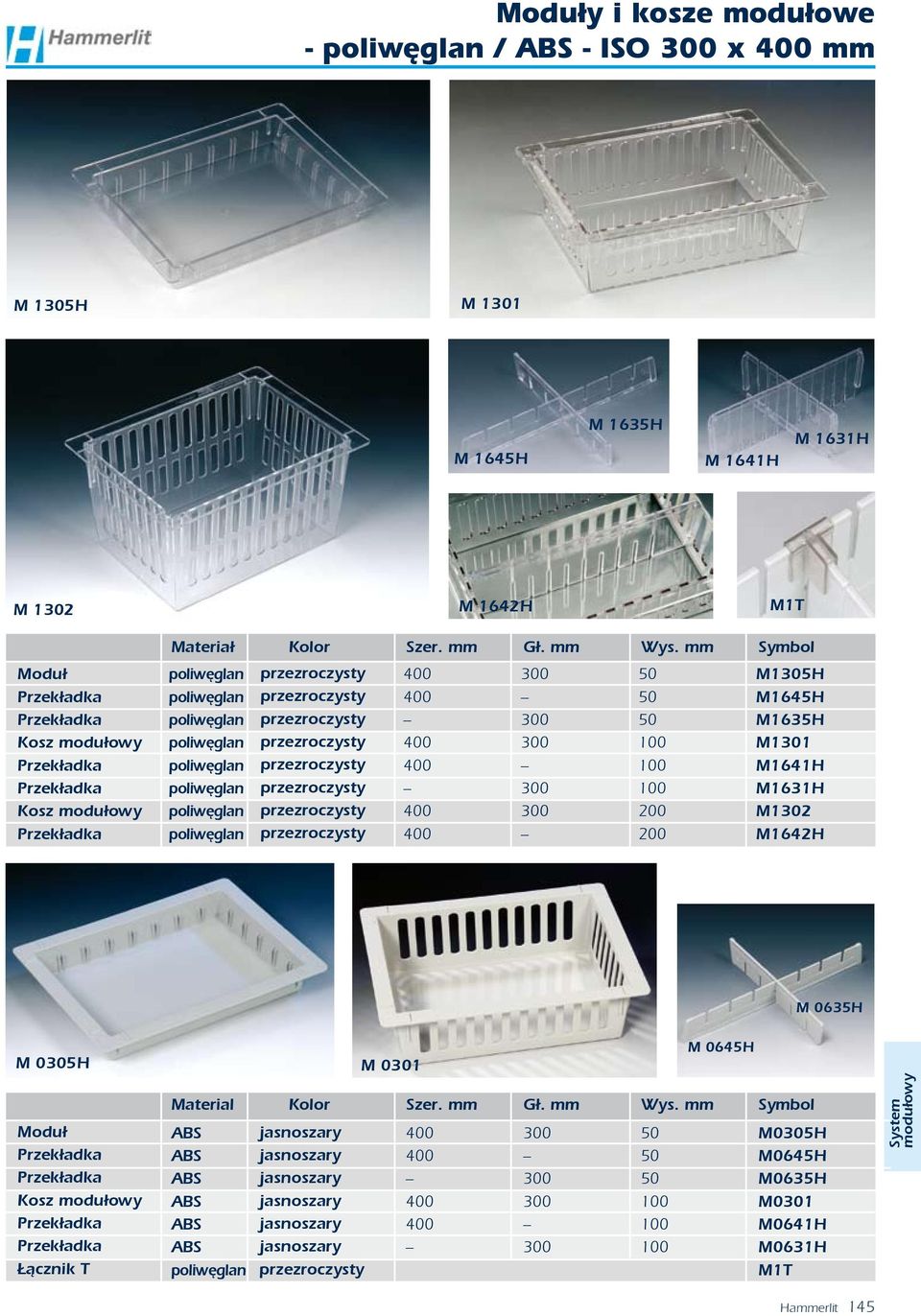

6 y i kosze modułowe - ABS - ISO 400 x 600 mm M 0605 M 0611H M 0612H M 0601 M 0602 M0615H z plombą zabezpieczającą M 0665H M 0645H M 0661H M 0641H M 0662H M 0642H M1T Kosz Kosz Pokrywa Łącznik T Materiał Kolor Szer. mm Gł. mm Wys. mm Symbol ABS jasnoszary M0605 ABS jasnoszary M0665H ABS jasnoszary M0645H ABS jasnoszary M0611H ABS jasnoszary M0661H ABS jasnoszary M0641H ABS jasnoszary M0612H ABS jasnoszary M0662H ABS jasnoszary M0642H ABS jasnoszary M0601 ABS jasnoszary M0661H ABS jasnoszary M0641H ABS jasnoszary M0602 ABS jasnoszary M0662H ABS jasnoszary M0642H ABS jasnoszary M0615H M1T Hammerlit Hammerlit GmbH 143

7 y i kosze modułowe - - ISO 400 x 600 mm M 1605 M 1611H M 1612H M 1601 M 1602 M 1645H M 1641H M 1642H M 1665H M 1661H M 1662H M1T Kosz Kosz Łącznik T Materiał Kolor Szer. mm Gł. mm Wys. mm Symbol M M1665H M1645H M1611H M1661H M1641H M1612H M1662H M1642H M M1661H M1641H M M1662H M1642H M1T 144 Hammerlit GmbH

8 y i kosze modułowe - / ABS - ISO 300 x 400 mm M 1305H M 1301 M 1645H M 1635H M 1641H M 1631H M 1302 M 1642H M1T Kosz Kosz Materiał Kolor Szer. mm Gł. mm Wys. mm Symbol M1305H M1645H M1635H M1301 M1641H M1631H M1302 M1642H M 0635H M 0305H Kosz Łącznik T M 0645H M 0301 Material Kolor Szer. mm Gł. mm Wys. mm Symbol ABS jasnoszary M0305H ABS jasnoszary M0645H ABS jasnoszary M0635H ABS jasnoszary M0301 ABS jasnoszary M0641H ABS jasnoszary M0631H M1T Hammerlit Hammerlit GmbH 145

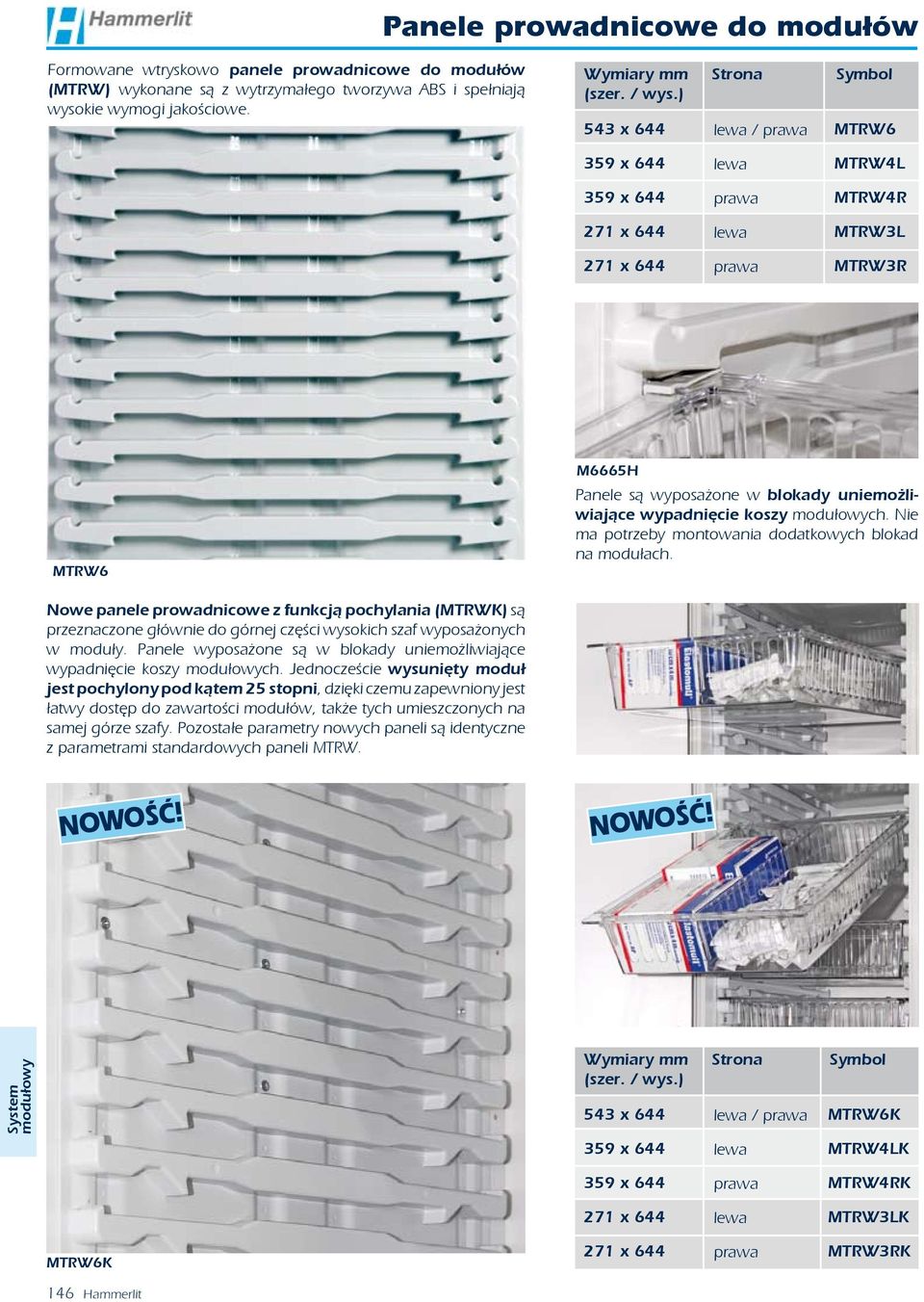

9 Panele prowadnicowe do modułów Formowane wtryskowo panele prowadnicowe do modułów (MTRW) wykonane są z wytrzymałego tworzywa ABS i spełniają wysokie wymogi jakościowe. Wymiary mm Strona Symbol (szer. / wys.) 543 x 644 lewa / prawa MTRW6 359 x 644 lewa MTRW4L 359 x 644 prawa MTRW4R 271 x 644 lewa MTRW3L 271 x 644 prawa MTRW3R MTRW6 M6665H Panele są wyposażone w blokady uniemożliwiające wypadnięcie koszy ch. Nie ma potrzeby montowania dodatkowych blokad na modułach. Nowe panele prowadnicowe z funkcją pochylania (MTRWK) są przeznaczone głównie do górnej części wysokich szaf wyposażonych w moduły. Panele wyposażone są w blokady uniemożliwiające wypadnięcie koszy ch. Jednoczeście wysunięty moduł jest pochylony pod kątem 25 stopni, dzięki czemu zapewniony jest łatwy dostęp do zawartości modułów, także tych umieszczonych na samej górze szafy. Pozostałe parametry nowych paneli są identyczne z parametrami standardowych paneli MTRW. Wymiary mm Strona Symbol (szer. / wys.) 543 x 644 lewa / prawa MTRW6K 359 x 644 lewa MTRW4LK 359 x 644 prawa MTRW4RK 271 x 644 lewa MTRW3LK MTRW6K 271 x 644 prawa MTRW3RK 146 Hammerlit GmbH

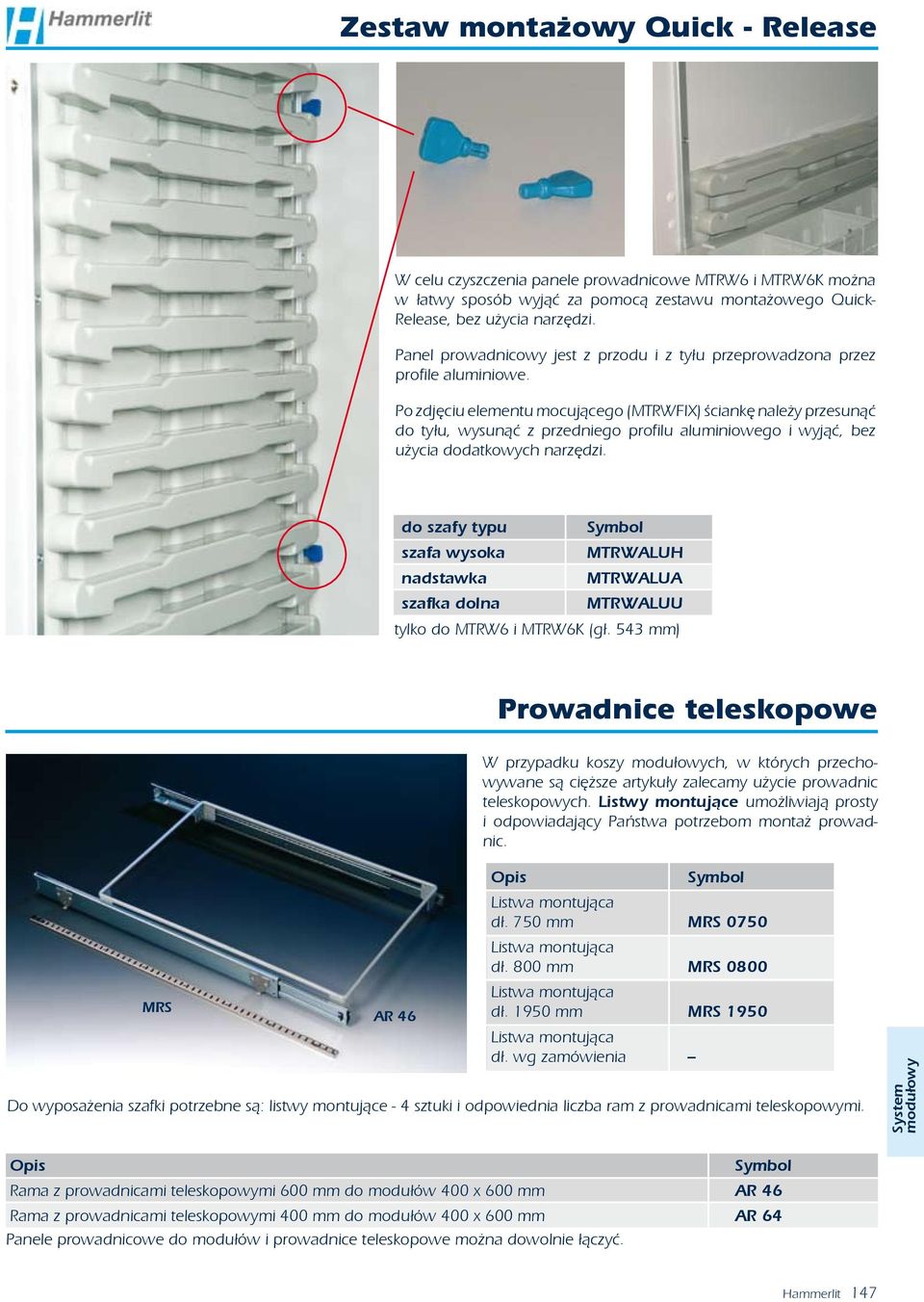

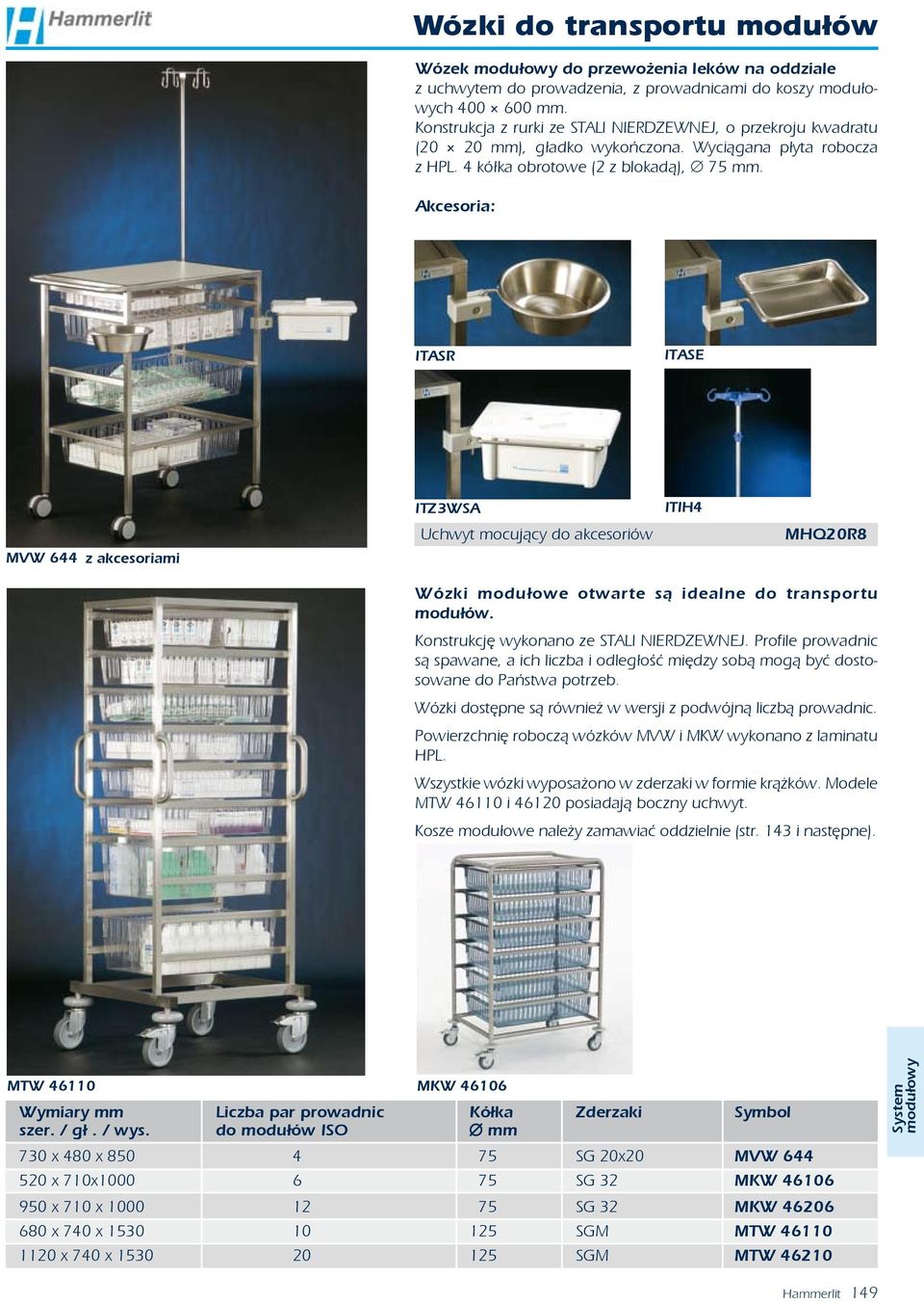

10 Zestaw montażowy Quick - Release W celu czyszczenia panele prowadnicowe MTRW6 i MTRW6K można w łatwy sposób wyjąć za pomocą zestawu montażowego Quick- Release, bez użycia narzędzi. Panel prowadnicowy jest z przodu i z tyłu przeprowadzona przez profile aluminiowe. Po zdjęciu elementu mocującego (MTRWFIX) ściankę należy przesunąć do tyłu, wysunąć z przedniego profilu aluminiowego i wyjąć, bez użycia dodatkowych narzędzi. do szafy typu Symbol szafa wysoka MTRWALUH nadstawka MTRWALUA szafka dolna MTRWALUU tylko do MTRW6 i MTRW6K (gł. 543 mm) Prowadnice teleskopowe W przypadku koszy ch, w których przechowywane są cięższe artykuły zalecamy użycie prowadnic teleskopowych. Listwy montujące umożliwiają prosty i odpowiadający Państwa potrzebom montaż prowadnic. MRS AR 46 Opis Symbol Listwa montująca dł. 750 mm MRS 0750 Listwa montująca dł. 800 mm MRS 0800 Listwa montująca dł mm MRS 1950 Listwa montująca dł. wg zamówienia Do wyposażenia szafki potrzebne są: listwy montujące - 4 sztuki i odpowiednia liczba ram z prowadnicami teleskopowymi. Opis Symbol Rama z prowadnicami teleskopowymi 600 mm do modułów 400 x 600 mm AR 46 Rama z prowadnicami teleskopowymi 400 mm do modułów 400 x 600 mm AR 64 Panele prowadnicowe do modułów i prowadnice teleskopowe można dowolnie łączyć. Hammerlit Hammerlit GmbH 147

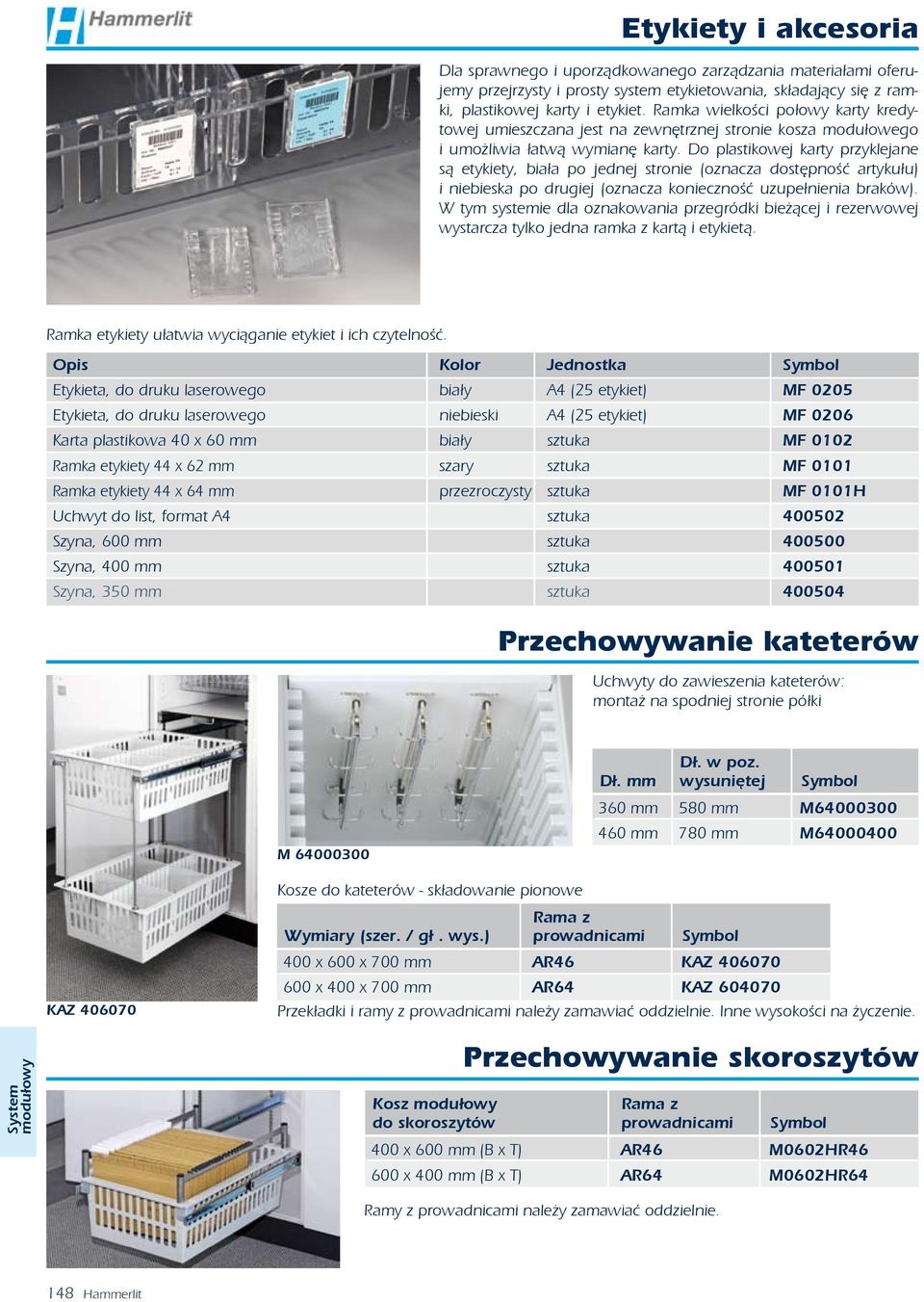

11 Etykiety i akcesoria Dla sprawnego i uporządkowanego zarządzania materiałami oferujemy przejrzysty i prosty system etykietowania, składający się z ramki, plastikowej karty i etykiet. Ramka wielkości połowy karty kredytowej umieszczana jest na zewnętrznej stronie kosza modułowego i umożliwia łatwą wymianę karty. Do plastikowej karty przyklejane są etykiety, biała po jednej stronie (oznacza dostępność artykułu) i niebieska po drugiej (oznacza konieczność uzupełnienia braków). W tym systemie dla oznakowania przegródki bieżącej i rezerwowej wystarcza tylko jedna ramka z kartą i etykietą. Ramka etykiety ułatwia wyciąganie etykiet i ich czytelność. Opis Kolor Jednostka Symbol Etykieta, do druku laserowego biały A4 (25 etykiet) MF 0205 Etykieta, do druku laserowego niebieski A4 (25 etykiet) MF 0206 Karta plastikowa 40 x 60 mm biały sztuka MF 0102 Ramka etykiety 44 x 62 mm szary sztuka MF 0101 Ramka etykiety 44 x 64 mm sztuka MF 0101H Uchwyt do list, format A4 sztuka Szyna, 600 mm sztuka Szyna, 400 mm sztuka Szyna, 350 mm sztuka Przechowywanie kateterów Uchwyty do zawieszenia kateterów: montaż na spodniej stronie półki M Dł. w poz. Dł. mm wysuniętej Symbol 360 mm 580 mm M mm 780 mm M KAZ Kosze do kateterów - składowanie pionowe Rama z Wymiary (szer. / gł. wys.) prowadnicami Symbol 400 x 600 x 700 mm AR46 KAZ x 400 x 700 mm AR64 KAZ Przekładki i ramy z prowadnicami należy zamawiać oddzielnie. Inne wysokości na życzenie. Przechowywanie skoroszytów Kosz Rama z do skoroszytów prowadnicami Symbol 400 x 600 mm (B x T) AR46 M0602HR x 400 mm (B x T) AR64 M0602HR64 Ramy z prowadnicami należy zamawiać oddzielnie. 148 Hammerlit GmbH

12 Wózki do transportu modułów Wózek do przewożenia leków na oddziale z uchwytem do prowadzenia, z prowadnicami do koszy ch mm. Konstrukcja z rurki ze STALI NIERDZEWNEJ, o przekroju kwadratu (20 20 mm), gładko wykończona. Wyciągana płyta robocza z HPL. 4 kółka obrotowe (2 z blokadą), 75 mm. Akcesoria: ITASR ITASE MVW 644 z akcesoriami ITZ3WSA Uchwyt mocujący do akcesoriów ITIH4 MHQ20R8 Wózki modułowe otwarte są idealne do transportu modułów. Konstrukcję wykonano ze STALI NIERDZEWNEJ. Profile prowadnic są spawane, a ich liczba i odległość między sobą mogą być dostosowane do Państwa potrzeb. Wózki dostępne są również w wersji z podwójną liczbą prowadnic. Powierzchnię roboczą wózków MVW i MKW wykonano z laminatu HPL. Wszystkie wózki wyposażono w zderzaki w formie krążków. Modele MTW i posiadają boczny uchwyt. Kosze modułowe należy zamawiać oddzielnie (str. 143 i następne). MTW MKW Wymiary mm Liczba par prowadnic Kółka Zderzaki Symbol szer. / gł. / wys. do modułów ISO mm 730 x 480 x SG 20x20 MVW x 710x SG 32 MKW x 710 x SG 32 MKW x 740 x SGM MTW x 740 x SGM MTW Hammerlit Hammerlit GmbH 149
