1 Ochrona środowiska Grupa P&L Polska

2 Spis treści Działania podjęte w roku Gospodarka wodno ściekowa - Emisje do powietrza - Emisje hałasu - Emisja substancji zapachowo czynnych - Certyfikacja systemu zarządzania środowiskowego w Glinojecku Propozycje na kolejne lata

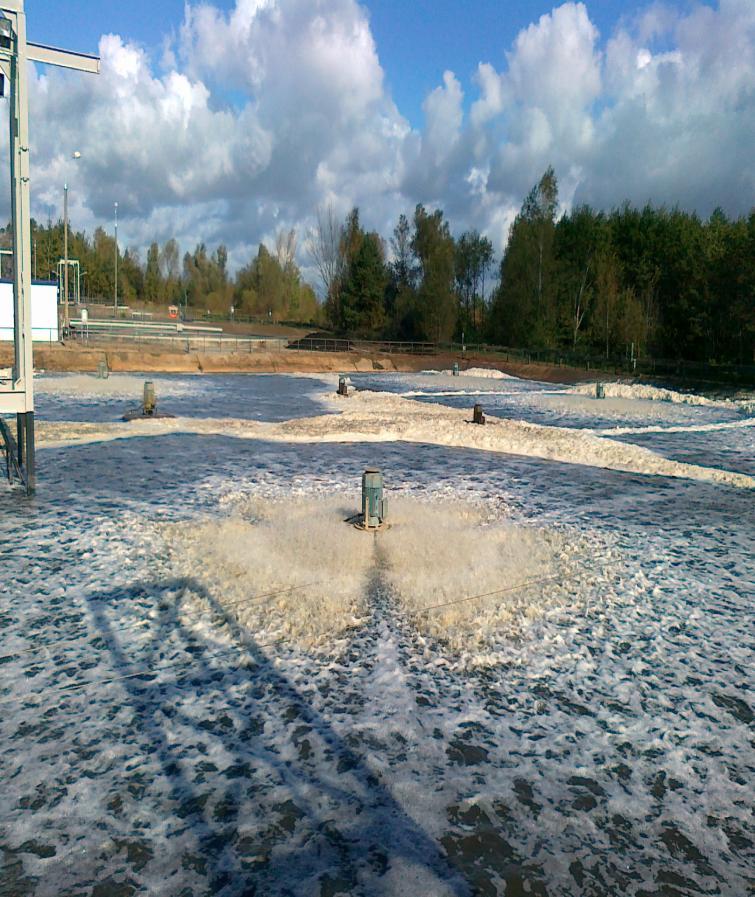

3 Oczyszczanie ścieków Cukrownia Glinojeck Modernizacja stopnia tlenowego biologicznej oczyszczalni ścieków przemysłowych Zmiana sposobu napowietrzania Budowa komory denitryfikacji i nitryfikacji na bazie istniejącej infrastruktury Uregulowanie gospodarki osadowej

4 Oczyszczanie ścieków Cukrownia Glinojeck Napływ ścieków Część beztlenowa Odgazowanie 1 Komora fermentacyjna 2 Komora fermentacyjna Komora wstępnego napowietrzania Nadmiar osadu Cyrkulacja osadu Cyrkulacja osadu 1 Komora napowietrzania Osadnik 1 2 Komora napowietrzania Osadnik 2 Część tlenowa Oczyszczalnia ścieków Glinojeck- przed modernizacją Ścieki oczyszczone

5 Oczyszczanie ścieków Cukrownia Glinojeck Problemy z uzyskaniem parametrów zrzutowych przed modernizacją COD BOD 5 N total N NH4

6 Oczyszczanie ścieków Cukrownia Glinojeck Denitryfkacja kondensaty decanters Zbiornik uśredniający Nitryfikacja Ścieki surowe Prasy osadu SCHEMAT OCZYSZCZALNI ŚCIEKÓW PO MODERNIZACJI

7 Oczyszczanie ścieków Cukrownia Glinojeck mgo 2 /dm 3 BIOLOGICZNA OCZYSZCZALNIA ŚCIEKÓW REDUKCJA AZOTU AMONOWEGO ,60 ŚCIEKI ZBIORNIK 1 UŚREDNIAJĄCY ŚCIEKI KOMORA NITRYFIKACJI

8 Oczyszczanie ścieków Cukrownia Glinojeck BIOLOGICZNA OCZYSZCZALNIA ŚCIEKÓW REDUKCJA ŁADUNKU ChZT mgo2/dm ŚCIEKI ZBIORNIK UŚREDNIAJĄCY ŚCIEKI KOMORA NITRYFIKACJI

9 Osad nadmiarowy przed i po modernizacji Oczyszczanie ścieków Cukrownia Glinojeck

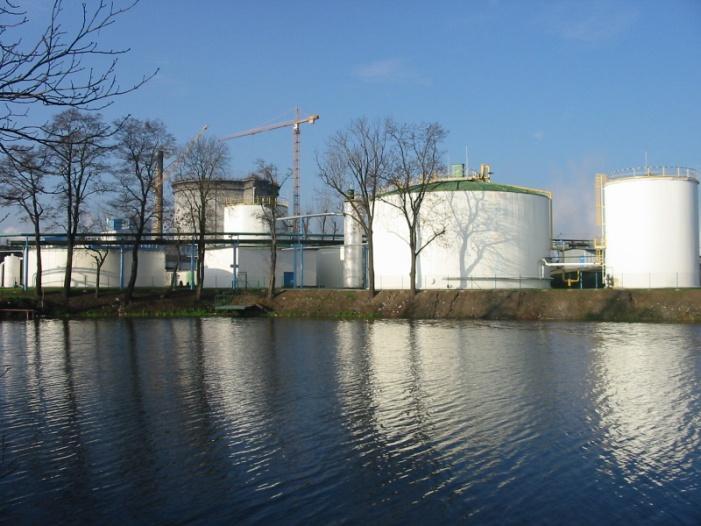

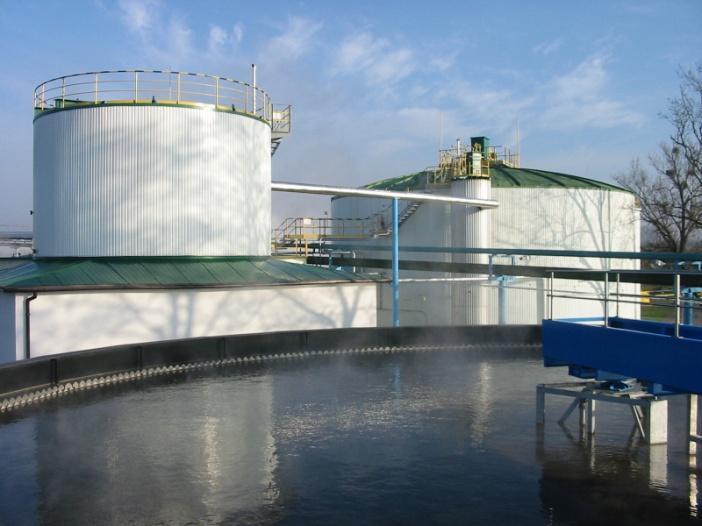

10 Oczyszczanie ścieków Cukrownia Środa Parametry na oczyszczalnię ChzT- ok mgo2/dm3 Azot ogólny ok. 116mg/dm3 Parametry po oczyszczalni ChZT- ok.84mgo2/dm3 Azot og.- ok.26mg/dm3 Azot amonowy- ok.2,3mg/dm3

11 Oczyszczanie ścieków Cukrownia Środa Biogas Fackel Lamella-Klärer Kühlungsteich Hydrolyse V=750m3 Methanreaktor V= 3600 m3 Rezirkulation V=30m3 Absetzteiche Abwasserteich Wärmetauscher Bypass Rezirkulation Entgasungsbecken Schlammrückführung Überschußschlamm Kondensatteich Belüftung O2 Kondensat Rezirkulation Rücklaufschlamm zum BB V=1710 m3 V= 690m3 V=80m3 Ablauf vom Methanreaktor Nachklärbecken V=1000 m3 Klarwasserbehälter Klarwasser zum Fluß Belebungsbecken Entgasungsbecken Überschußschlamm

12 Oczyszczanie ścieków Cukrownia Gostyń Parametry na oczyszczalnię ChzT- ok mgo2/dm3 Azot ogólny ok. 105mhN/dm3 Parametry po oczyszczalni ChZT- ok.84mgo2/dm3 Azot og.- ok.8mg/dm3 Azot amonowy- ok.3,3mg/dm3

13 Oczyszczanie ścieków Cukrownia Gostyń Biogaz odsiarczanie pochodnia Osadnik lamelowy chłodnia Hydroliza V=1050m 3 Fermentor V= 3400 m 3 V=90m 3 V=200m 3 Staw wody spławiakowej Stacja ogrzewania Recyrkulacja Odgazowywacz Osad nadmierny Staw ścieków Bypass Recyrkulacja osadu staw kondensatu Napowietrzanie O2 Kondensat Recyrkulacja Recyrkulacja osadu Osadnik wtórny V=3300 m 3 V= 1130m 3 V=90m 3 V=1600 m 3 Odpływ ze stopnia beztlenowego Osad nadmierny Rzeka Do obiegów wodnych

14 Dmuchawy K. nitryfikacji nr 2 Oczyszczanie ścieków Cukrownia M Górka osadniki Rzeka Dąbrocznia Recyrkulacja ścieków w ilości > 400% Osad nadmierny Ścieki oczyszczone do stawu akumulacyjnego Komora nitryfikacji nr 1 Komora denitryfikacji Osadnik i odgazowywacz Fermentor właściwy Temp 35-37st C. Ruszty napowietrzające Osad zawracany z OW Hydroliza Parametry ścieków wchodzących ChZT- ok.5000mgo2/dm3 Azot og.-ok. 80mg/dm3 Parametry ścieków wychodzących ChzT-ok. 64mgO2/dm3 Azot og- ok.17mg/dm3 Azot amonowy -ok. 1,04 Schłodzone skrop liny i woda barometryczna Woda spławiakowa ze zbiornika nr 9 Przykrycie powierzchni pianką poliuretanową ogrzewacze

15 Emisje zanieczyszczeń do atmosfery Ograniczenie emisji CO2 Grupa P&L Polska Zmniejszenie emisji CO2 w stosunku do roku 2010 w wyniku zmiany paliwa z koksu na antracyt (piec wapienny) KAMPANIA KOKS [T[ ANTRACYT [T] RAZEM [T] EMISJA CO2 [t] REDUKCJA EMISJI 3 456

16 Emisje zanieczyszczeń do atmosfery Cukrownia Glinojeck- podniesienie sprawności instalacji elektrociepłowni SPRAWNOŚĆ INSTALACJI ,00% ,3% OCZSCZĘDNOŚĆ WĘGLA [T] 1975 REDUKCJA EMISJI CO2 [T] 4163 OBNIŻENIE EMISJI CO2 W GRUPIE O 7619 T

17 Emisja zanieczyszczeń do atmosfery Standardy emisyjne Obecnie w Polsce źródłem jest kocioł Od 1 stycznia 2016 źródłem będzie komin (IED) SUBSTANCJE W mg/m3 MOC [MW] NOx SO2 pył Do Po Do Po Do Po

18 Stężenie [mg/m3] Emisja zanieczyszczeń do atmosfery Standardy emisyjne Stężenie pyłu Dni Kampanii 2011

19 Stężenie [mg/m3] Emisja zanieczyszczeń do atmosfery Standardy emisyjne Stężenie NOx Dni Kampanii 2011

20 Stężenia [mg/m3] Emisja zanieczyszczeń do atmosfery Standardy emisyjne Stężenie SO Dni Kampanii 2011

21 Emisja hałasu Obniżenie emisji hałasu M. Górka Miejska Górka (redukcja emisji hałasu o ok.20db) Wyciszenie chłodni wentylatorowych Wyciszenie wentylatorów wyciągowych spalin z kotłowni

22 Emisja hałasu Obniżenie emisji hałasu M. Górka c.d. wyciszenie pras wysłodkowych 22

23 Gostyń (redukcja emisji hałasu o ok. 10dB) Emisja hałasu Obniżenie emisji hałasu - Gostyń wymiana łapacza kamieni wyciszenie łapaczy zanieczyszczeń lekkich wymiana pompy buraczanej

24 Środa Wielkopolska (redukcja o ok. 30dB) Emisja hałasu Obniżenie emisji hałasu - Środa wyciszenie załadunku pieca wapiennego wyciszenie upustu pary z turbinowni i nadmiaru gazu wyciszenie łapacza kamieni

25 Emisja substancji zapachowo czynnych Źródła zapachów: Wody transportowe Zbiorniki akumulacyjne ścieków Osady z czyszczenia i mycia proces wydobycia osadów ze zbiorników duża ilość zawiesiny organicznej zawierającej m. in. białka roślinne oraz inne związków wielkocząsteczkowe Sposoby redukowania uciążliwości zapachowej: Dawkowanie preparatów biologicznych przyśpieszających rozkład związków wielkocząsteczkowych i blokowanie powstawania siarczków i merkaptanów.

26 Certyfikacja Systemu Zarządzania Środowiskowego w Cukrowni Glinojeck Certyfikat zgodności z wymogami normy ISO 14001:2004 dla systemu zarządzania środowiskowego w cukrowni Glinojeck.

27 Propozycje na kolejne lata Dostosowanie do wymogów Dyrektywy o emisjach przemysłowych (spełnienie wymogów BAT) - gospodarka wodno ściekowa - kontynuacja prac związanych z modernizacją systemu gospodarowania wodą i ściekami w Cukrowni Glinojeck - dostosowanie oczyszczalni ścieków w Środzie do przerobu t/d - zmniejszenie wpływu cukrowni na środowisko gruntowo wodne - uzyskanie pozwoleń zintegrowanych dla oczyszczalni ścieków przemysłowych - proces spalania paliw - dostosowanie instalacji elektrociepłowni w związku ze zmianą definicji źródła emisji i zaostrzeniem standardów emisyjnych.

28 Propozycje na kolejne lata Dostosowanie do zmian w systemie handlu uprawnieniami do emisji CO2 - deficyt bezpłatnych uprawnień do emisji. - zakup brakujących uprawnień do emisji na aukcjach stopniowa redukcja emisji CO2 Kontynuacja prac związanych z poprawą klimatu akustycznego we wszystkich cukrowniach Grupy. - budowa ekranu akustycznego i wyciszenie chłodni barometrycznej w Gostyniu (redukcja o ok. 25 db) - wytłumienie wyrzutni powietrza z suszarki cukru oraz urządzeń cukrowni Miejska Górka (redukcja o ok.10 db) - budowa ekranu akustycznego w cukrowni Glinojeck (redukcja hałasu o ok. 6-7 db) - wyciszenie napędów pras, mieszadeł warnika i pompy próżniowej (redukcja o ok. 16dB)
