Produkcja biogazu z osadów ściekowych i jego wykorzystanie

Transkrypt

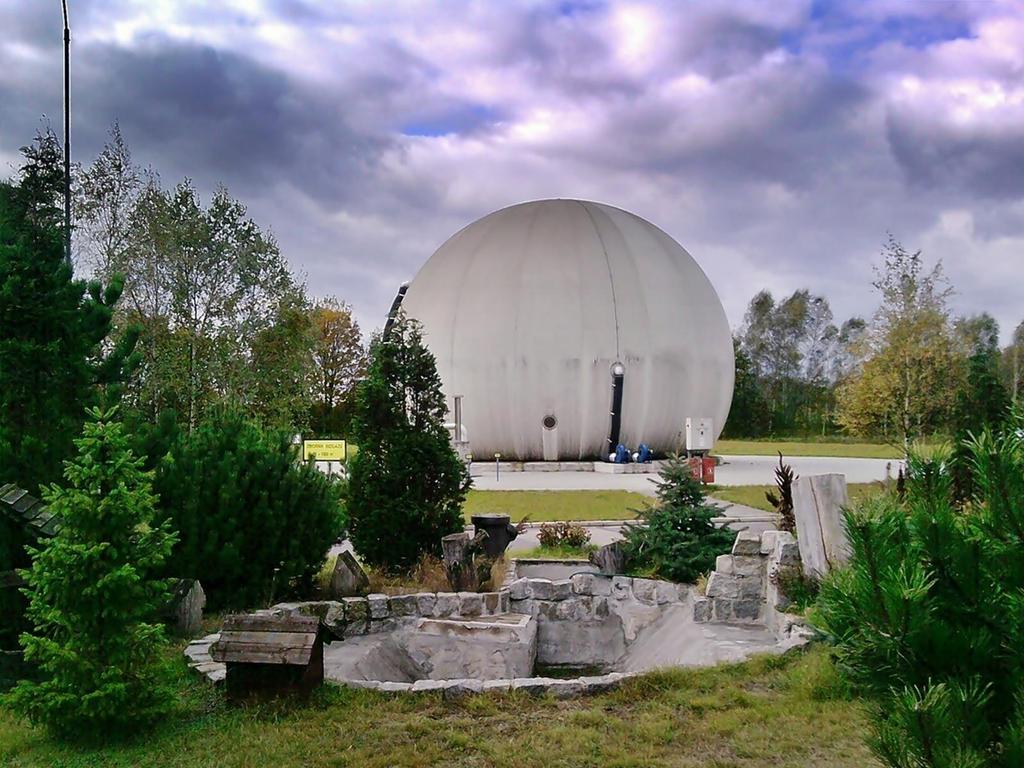

1 Produkcja biogazu z osadów ściekowych i jego wykorzystanie 1 1

2 2 2

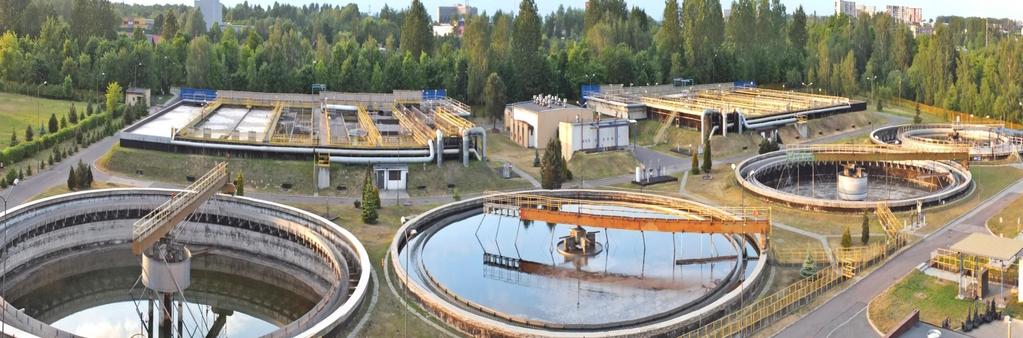

3 Głównym obiektem gospodarki ściekowej miasta Zabrze jest Oczyszczalnia Ścieków Śródmieście. Zastąpiła ona w eksploatacji, wybudowaną około 1920 roku oczyszczalnię ścieków w Zabrzu- Maciejowie. Oczyszczalnia ścieków Śródmieście oddana została do użytku we wrześniu 1998 r, a w latach przeprowadzono jej modernizację współfinansowaną ze środków Unii Europejskiej. 3

4 Modernizacja 2008 Optymalne wykorzystanie posiadanych zasobów biogazu Zmiana jakości ścieków dopływających (zwłaszcza w zakresie związków biogennych azot, fosfor) Zmiana przepisów dotyczących jakości ścieków oczyszczonych w myśl Rozporządzenia Ministra Środowiska z dn w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. Nr 137 poz. 984). (dostosowanie do wytycznych Dyrektywy Europejskiej) Zmiana obciążenia oczyszczalni (likwidacja małych obiektów oraz realizacja programu uporządkowania gospodarki wodnościekowej na terenie gminy Zabrze) Zużycie maszyn i urządzeń 4

5 Modernizacja Przebudowa Oczyszczalni Ścieków Śródmieście otrzymała wyróżnienie: II miejsce w XIII Edycji Ogólnopolskiego Konkursu Modernizacja Roku 2008 w kategorii: Obiekty Ochrony Środowiska, Przemysłowo-Inżynieryjne 5

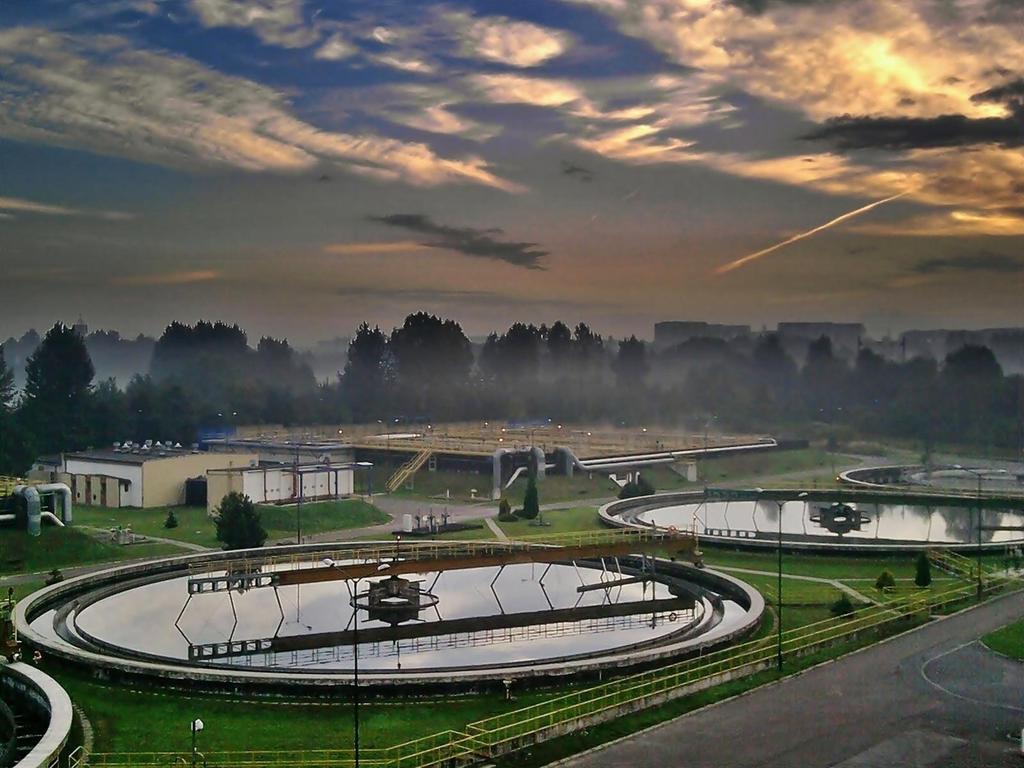

6 Oczyszczalnia Ścieków Śródmieście w Zabrzu przepustowość m 3 /d RLM

7 Schemat blokowy gospodarki biogazowej m 3 /rok Bioreaktor m 3 /rok m 3 /rok mechaniczne m 3 /rok Zbiornik osadu mieszanego m 3 /rok WKF I m 3 /rok biogazu WKF II m 3 /rok Stacja odwadniania Odsiarczalnik Kotłownia biogazowa Obiekty użytkowe OŚ osad biogaz energia odnawialna C.O. dane za rok 2015 Pochodnia Energia odnawialna 7

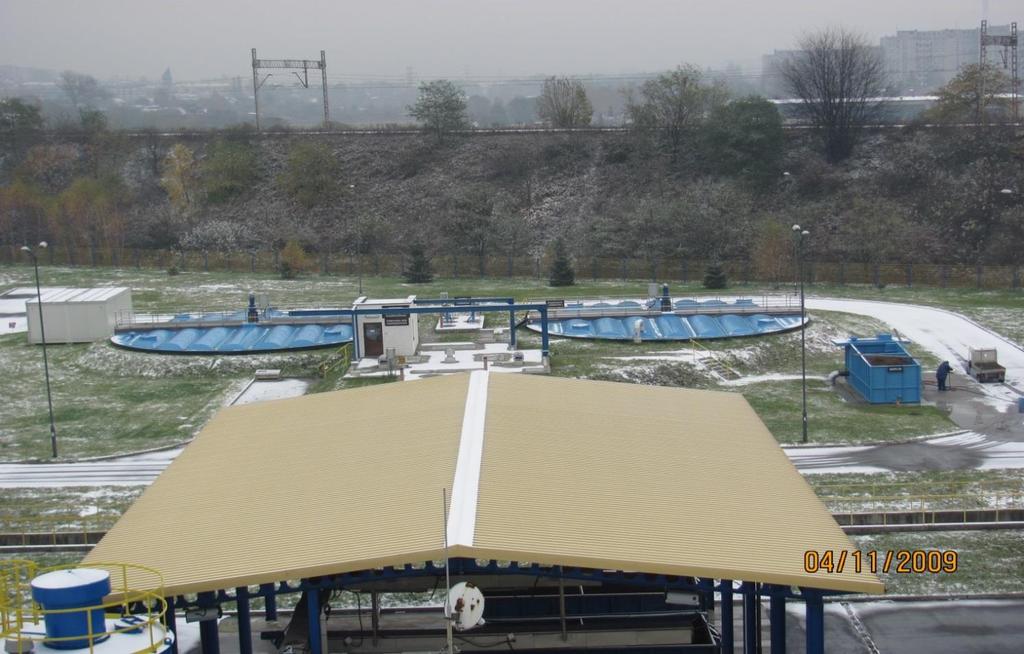

8 generacja LKT średnica 15 m głębokość 6,3m Zagęszczacze Schemat blokowy gospodarki biogazowej Bioreaktor mechaniczne Zbiornik osadu mieszanego WKF I0 I 0 WKF II0 0 Stacja odwadniania Odsiarczalnik Pochodnia Kotłownia biogazowa Energia odnawialna Obiekty użytkowe OŚ osad biogaz energia odnawialna C.O. dane za rok średnica 30 m powierzchnia 700 m 2 8

9 mechaniczne osadu nadmiernego sucha masa osadu zagęszczanego ~6% Schemat blokowy gospodarki biogazowej Bioreaktor mechaniczne Zbiornik osadu mieszanego WKF I0 I 0 WKF II0 0 Stacja odwadniania Odsiarczalnik Pochodnia Kotłownia biogazowa Energia odnawialna Obiekty użytkowe OŚ osad biogaz energia odnawialna C.O. dane za rok

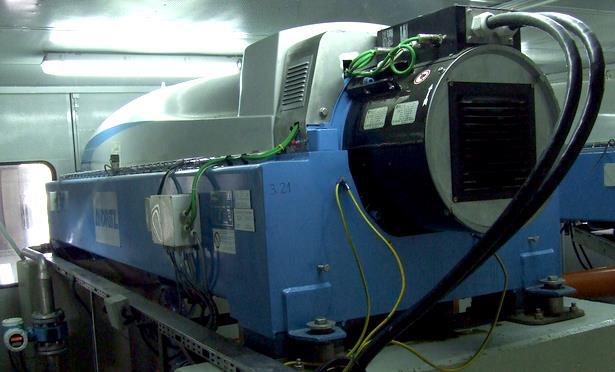

10 Stacja odwadniania osadu sucha masa osadu odwodnionego ~25% Schemat blokowy gospodarki biogazowej Bioreaktor mechaniczne Zbiornik osadu mieszanego WKF I0 I 0 Odsiarczalnik WKF II0 0 Stacja odwadniania higienizacja osadu Pochodnia Kotłownia biogazowa Energia odnawialna Obiekty użytkowe OŚ osad biogaz energia odnawialna C.O. dane za rok

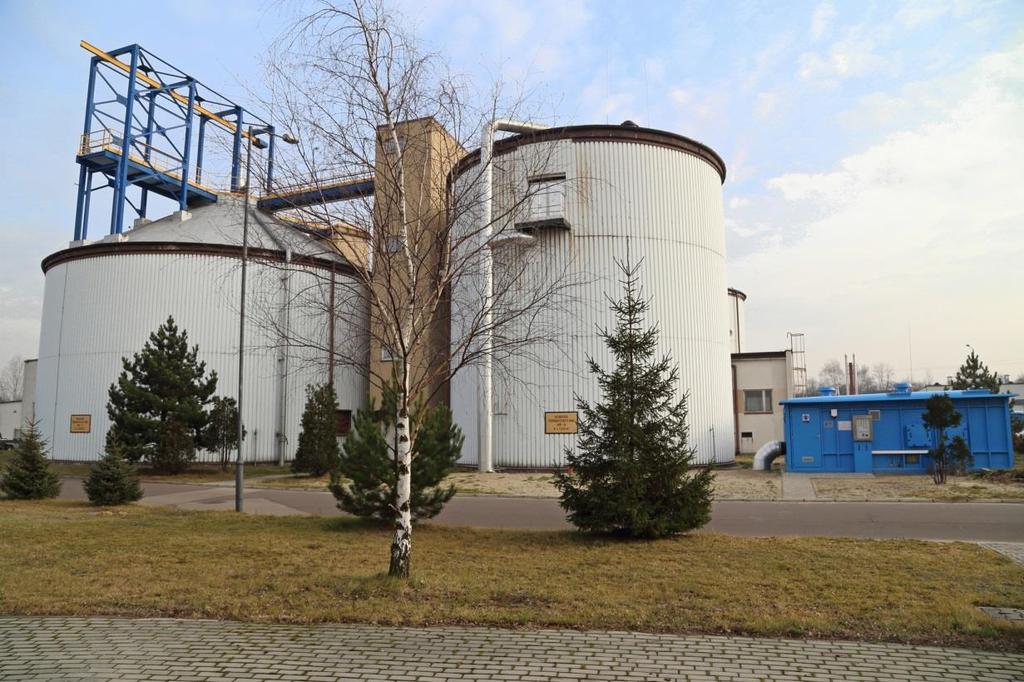

11 WKF I 0 i II 0 oraz Zbiornik Osadu Mieszanego WKF II 0 pojemność 1125 m 3 Schemat blokowy gospodarki biogazowej Bioreaktor mechaniczne Zbiornik osadu mieszanego WKF I0 I 0 WKF II0 0 Stacja odwadniania Pochodnia Odsiarczalnik Kotłownia biogazowa Energia odnawialna Obiekty użytkowe OŚ osad biogaz energia odnawialna C.O. dane za rok WKF I 0 pojemność 3150 m 3 objętość części gazowej 40 m 3 11

12 Odsiarczalnik biogazu Schemat blokowy gospodarki biogazowej Bioreaktor mechaniczne Zbiornik osadu mieszanego WKF I0 I 0 WKF II0 0 Stacja odwadniania Odsiarczalnik objętość rudy darniowej 7 m 3 stężenie H 2 S przed odsiarczalnikiem ~600 ppm stężenie H 2 S po odsiarczalniku < 10 ppm Pochodnia Kotłownia biogazowa Energia odnawialna Obiekty użytkowe OŚ osad biogaz energia odnawialna C.O. dane za rok

13 Pochodnia biogazu Schemat blokowy gospodarki biogazowej produkcja biogazu ~3 000 m 3 /d stężenie metanu % kaloryczność ~ kj/m 3 Bioreaktor mechaniczne Odsiarczalnik Zbiornik osadu mieszanego WKF I0 I 0 WKF II0 0 Stacja odwadniania Pochodnia Kotłownia biogazowa Energia odnawialna Obiekty użytkowe OŚ osad biogaz energia odnawialna C.O. dane za rok

14 Kotłownia biogazowa kotły C-70 i C-100 Schemat blokowy gospodarki biogazowej Bioreaktor mechaniczne Zbiornik osadu mieszanego WKF I0 I 0 WKF II0 0 Stacja odwadniania Odsiarczalnik Pochodnia Kotłownia biogazowa Energia odnawialna Obiekty użytkowe OŚ osad biogaz energia odnawialna C.O. dane za rok agregaty prądotwórcze Petra 250C 14

15 Ekonomia agregatów prądotwórczych Produkcja energii odnawialnej 1 726MWh Produkcja ciepła pochodzącego z agregatów GJ Całkowite zużycie energii na oczyszczalni ścieków Śródmieście MWh Koszt zakupu energii elektrycznej zł Oszczędności wynikające z produkcji energii odnawialnej zł dane za 2015 rok Moc znamionowa cieplna Nc 235 kw Moc znamionowa elektryczna Ne 190 kw 15

16 W roku 2015 nie sprzedano praw majątkowych z uwagi na bardzo niekorzystne ceny za świadectwa pochodzenia zielone certyfikaty. Minimalna kwota do uzyskania z tytułu sprzedaży zielonych certyfikatów wynosi MWh * 110,0 zł/mwh = ,00 zł. Prawa majątkowe przechowywane są na rachunku bankowym w BOŚ. 16
