1 PROJEKT BUDOWLANO WYKONAWCZY Obiekt Budowa wielofunkcyjnego boiska sportowego o nawierzchni z trawy naturalnej w m. Stara Wieś na dz. nr. 1065, 1062, 1064 Gmina Borki INWEST OR GMINA BORKI BORKI ul. II Armii Wojska Polskiego BRANŻA Opracował: Uprawnienia budowlane PODPIS : Drogowa Alicja Filipek Radzyń Podl. ul. Zielona 25 A Upr. Bud. 441/BP/88 Data opracowania RAD ZYŃ PO D L ASKI, L UT Y 2016 R.

2 O Ś W I A D C Z E N I E O ś w i a d c z a m, i ż : PROJEKT BUDOWLANO - WYKONAWCZY Budowa wielofunkcyjnego boiska sportowego o nawierzchni z trawy naturalnej w m. Stara Wieś na dz. nr. 1065, 1062, 1064 Gmina Borki - sporządziłem zgodnie z obowiązującymi przepisami oraz zgodnie z wiedza techniczną. Dokumentacja jest kompletna i może być przyjęta do realizacji. Dokumentację opracował:...

3 PROJEKT PLANU ZAGOSPODAROWANIA TERENU Spis zawartości projektu I. Opis techniczny do projektu zagospodarowania terenu 1. Dane o nieruchomości 2. Przedmiot inwestycji 3. Opis lokalizacji stan istniejący 4. Opis planu zagospodarowania terenu 5. Opis rozwiązań funkcjonalnych 6. Zestawienie projektowanej powierzchni 7. Warunki w zakresie zabytków 8. Postępowanie poprzedzające rozpoczęcie robót II. Część rysunkowa Rys. nr 1 - Mapa wysokościowa - skala 1 : 1000 Rys. nr 2 - Plan zagospodarowania - skala 1 : 500

4 OPIS TECHNICZNY 1. Dane o nieruchomości ZAGOSPODAROWANIA TERENU 1.1 Nazwa zadania : Przebudowa i budowa kompleksu boisk i placu zabaw dla dzieci 1.2 Lokalizacja : Stara Wieś, Gmina Borki 1.3 Działka : 1065, 1062, Inwestor : GMINA BORKI BORKI ul. II Armii Wojska Polskiego 2. Przedmiot inwestycji Przedmiotem inwestycji jest Przebudowa i budowa kompleksu boisk i placu zabaw dla dzieci jako obiektu sportowego ogólnodostępnego, przeznaczonego dla społeczności lokalnej. Boisko jest trwale wygrodzone. 3. Opis lokalizacji stan istniejący Opis techniczny do projektu budowlanego Przebudowa i budowa kompleksu boisk i placu zabaw dla dzieci 1.1 Lokalizacja : Stara Wieś, Gmina Borki Inwestor: Gmina Borki Gmina Borki ul. II Armii Wojska Polskiego Działka : 1065, 1062, 1064 Obręb: Stara Wieś, o numerze ewidencyjnym _ Jednostka ewidencyjna: Borki o numerze ewidencyjnym _2.

5 1. Dane ogólne Podstawa opracowania: - Zlecenie inwestora - Obowiązujące normy i przepisy - Studia terenowe Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany Przebudowa i budowa kompleksu boisk i placu zabaw dla dzieci w m. Stara Wieś Na terenie działki pod projektowaną inwestycję znajduje się jedno boisko do piłki nożnej oraz jedno boisko do piłki koszykowej o nawierzchni z trawy naturalnej oraz budynek socjalny. Działka posiada dostęp do drogi gminnej o nawierzchni gruntowej od strony północnej. Istniejące boisko trawiaste jest wygrodzone siatką metalową na słupkach z kątownika stalowego. Poszczególne elementy zagospodarowania terenu są w średnim i dobrym stanie technicznym Zestawienie powierzchni i charakterystyczne parametry techniczne - powierzchnia terenu : m2 - powierzchnia boiska do piłki nożnej : 9500 m2 nawierzchnia trawiasta naturalna - powierzchnia bieżni : 805 m2 nawierzchnia trawa syntetyczna - powierzchnia kortu tenisowego : 590 m2 nawierzchnia ceglana - powierzchnia boiska do piłki koszykowej i siatkowe : 610 m2 naw. trawa syntetyczna - powierzchnia placu zabaw : 500 m2 nawierzchnia trawiasta naturalna - zjazd z drogi gminnej do obiektu: 760 m2 nawierzchnia brukowa, betonowa 2. Dane konstrukcyjno materiałowe 2.1. Boisko piłkarskie o nawierzchni z trawy naturalnej do piłki nożnej o wymiarach płyty boiska 71,50 m x 106,50 m oraz powierzchnia ochronna wokół boiska po 5, 0 m z każdej strony płyty boiska. Teren przeznaczony pod boisko jest terenem płaskim, we wcześniejszych latach wykorzystywany jako boisko piłkarskie, więc wymaga jedynie makroniwelacji do uzyskania powierzchni o spadku kopertowym wynoszącym 0,5%. Istniejącą nawierzchnię naturalną należy wyrównać i zagęścić podłoże do Is>0,95. Następnie należy rozłożyć 15cm warstwę wegetacyjną z odpowiednio przygotowanej gleby, tj. mieszanki humusu rodzimego ziemi ogrodniczej próchniczej, pospółki i nawozów w stosunku: 5 jednostek humusu, 2 jednostki torfu, 3 jednostki pospółki oraz 2,5kg azofoski na 1m3 mieszanki. Warstwa wegetacyjna powinna być odpowiednio ukształtowana do rzędnych określonych w projekcie a następnie uwałowana. Na tak przygotowaną warstwę wegetacyjną należy wysiać odpowiednią mieszankę traw naturalnych w ilości ~4kg/100m2, warstwa darniowa grubości 3cm z mieszanki torfu i humusu rodzimego w stosunku 1:1.

6 Płytę boiska wykonać należy z odpowiednimi spadkami, jak w części graficznej Opracowania (0,5% tzw. Koperta). Trawa naturalna i warstwy podbudowy z kruszywa naturalnego są przepuszczalne dla wody. Warstwy płyty boiska sportowego: grunt rodzimy poddany mikroniwelacji, - siatka zabezpieczająca przed kretami, warstwa wegetacyjna gr. 10 cm z mieszanki humusu rodzimego ziemi ogrodniczej próchniczej, pospółki i nawozów w stosunku: 5 jednostek humusu, 2 jednostki torfu, 3 jednostki pospółki oraz 2,5kg azofoski na 1m3 mieszanki, nawierzchnia trawiasta z traw naturalnych, warstwa darniowa 3cm z mieszanki torfu i humusu rodzimego w stosunku 1:1, 2.2. Obrzeża wokół boiska Obrzeża betonowe o wymiarach 20x6 cm na podsypce cementowo-piaskowej Wyposażenie boiska do piłki nożnej : Bramka stacjonarna aluminiowa do piłki nożnej o wymiarach 7,32x2,44m, z masztami odciągowymi, rama dolna z tulejami. Rama bramki wykonana z aluminiowego owalnego profilu 120x100mm, anodowanego i lakierowanego proszkowo na biało. Poprzeczka i słupki połączone są systemowym narożnikiem. Rama dolna siatki bramki wykonana z rur aluminiowych anodowanych lub stalowych z powłoką galwaniczną. Zaczepki siatki wykonane z tworzywa sztucznego o dużej wytrzymałości, odpornego na warunki atmosferyczne. Wszystkie elementy stalowe złączne bramki posiadają ochronne powłoki galwaniczne. Sposób montażu: rama bramki i maszty odciągowe wsuwane w tuleje osadzone na stałe w podłożu, rama dolna mocowana obejmami do gruntu. Siatka do bramki stacjonarnej do piłki nożnej o wymiarach 7,32x2,44m, gł. 200/200, biała, wykonana z polipropylenu, gr. 3mm. Tuleja aluminiowa 120x100mm, L=470mm zew. Fundament pod słupki bramki o wymiarach 50x50x100cm z betonu klasy C16/20 (B20). Słupek boiskowy z chorągiewką uchylny, w skład boiskowego słupka wchodzą: laska o dł.140cm z tworzywa sztucznego, chorągiewka, mocowanie uchylne wykonane z metalu Pilkochwyty boiska szt. 2 o wymiarach 40,0 mb i wysokości 6,00 mb Piłkochwyty to konstrukcja umożliwiająca zatrzymanie piłki, kiedy zostanie ona wyrzucona poza obręb boiska. Produkt ten najchętniej wykorzystywany jest na boiskach na świeżym powietrzu oraz kortach tenisowych, a dzięki specjalistycznej konstrukcji nie zakłóca możliwości oglądania meczu przez widzów na trybunach. Piłkochwyty to konstrukcje złożone ze stalowych słupów, aluminiowych profili oraz siatki polipropylenowej. Całość tworzy gęstą siatkę, zatrzymującą piłkę. Piłkochwyt musi odznaczać się duża wytrzymałością na przeciążenia - często zdarza się, iż piłka wyrzucona jest z olbrzymią siłą. Siatka tworząca piłkochwyt koniecznie musi być odporna

7 na ścieranie czy uszkodzenia mechaniczne. jej trwałość powinna być liczona w latach.. Wysokość profila po zamontowaniu w tuleji 6,0m. Kolor zielony. Siatka osłonowa, bezwęzłowa wykonana z polipropylenu: o oczku 12x12cm, grubość splotu 3,0mm Kolor: zielony. łączenie siatki z linką stalową w poziomie 2.4. Kabina stadionowa szt. 2 na 10 osób Kabina dla zawodników Konstrukcja aluminiowa. Tworzywo plastikowe komorowe bezpieczne ławka drewniana z oparciem. Długość 5m, ilość miejsc Trybuny dla widzów szt. 2 o łacznej ilości miejsc siedzących ; 120 szt Wymiary trybuny : dł. 20 mb, 3 rzędy siedzeń jedna Trybuny wykonane na istniejącej skarpie boiska, wykonane z płyty betonowej 35 x 35 x5 oraz palisady betonowej. siedziska trybun wykonane z drewna Kort tenisowy o nawierzchni ceglanej o wymiarach płyty 17,00 m x 34,77 m Nawierzchnia kortu składa się głównie ze zmielonej na mączkę cegły o charakterystycznej ciemnoczerwonej barwie. 10 cm. warstwa piasku 10 cm warstwa kruszywa łamanego 31,5-61,5 mm 5 cm podbudowa z tłucznia ceglanego 3 cm warstwa nawierzchni kortu / mieszanka cegły z glina /

8 Słupki tenisowe wykonane z owalnego profilu aluminiowego 75 x 116 mm, mocowane w tulejach osadzonych w podłożu kortu. Słupki wyposażone są w umieszczone wewnątrz urządzenie naciągowe z zastosowaniem śruby trapezowej i kółka zaczepnego. Haki zaczepowe umieszczone na przeciwległym słupku. Wysoka jakość potwierdzona certyfikatem PN (Znak Zgodności z Polską Normą). Słupki do tenisa ziemnego spełniają wymagania normy PN -EN 1510 Sprzęt boiskowy Sprzęt do tenisa Wymagania funkcjonalne i bezpieczeństwa, metody badan Montaż słupków do tenisa

9 2.6. Boisko do piłki koszykowe i siatkowej - Boisko do piłki siatkowej i koszykowej oraz bieżnia ograniczone obrzeżem betonowym o wym. 6x 20 na podsypce cementowo - piaskowej ; Piłka koszykowa wymiary płyty boiska z rozbiegiem : 19,00 m x 32,15 m Piłka siatkowa wymiary płyty boiska : 9,00 m x 18,00 m Bieżnia lekkoatletyczna : o wymiarach : 115, 00 długośc, szerokość 7,32 mb / 6 torów po 1,22 m szerokości / NAWIERZCHNIA BOISKA /boisko do piłki koszykowej, siatkowej, bieżnia/ Na boiska wielofunkcyjne stosuje się krótkie trawy zasypywane piaskiem kwarcytowym. sztuczna trawa, włókno wysokość min. o długości włosa 15-20mm, gęstość min szt.włókien/ m2 wypełnienie trawy piaskiem kwarcowym. kolor nawierzchni: zielony, ceglasty bieżnia linie segregacyjne: wklejane w nawierzchnię kolor biały i żółty PODBUDOWA /boisko do piłki koszykowej, siatkowej, bieżnia/ -grunt rodzimy po zdjęciu ziemi roślinnej - warstwa odsączająca z piasku lub pospółki o gr. 10cm -warstwa konstrukcyjna z kruszywa kamiennego (fr.31,5-63mm) o gr. 10cm - warstwa kruszywa kamiennego(fr.2-31 mm) o gr. 5cm -warstwa klinujaca z kruszywa miału kamiennego o gr. 5cm Boiska ograniczone obrzeżem betonowym o wym. 6 x 20 cm. WYPOSAŻENIE SPORTOWE. 1. Koszykówka: Stojak stalowy ocynkowany regulowany o wysięgu 160cm, tablica 180x105cm, obręcz uchylna, siateczka do obręczy. Ilość: 2 zestawy. 2. Siatkówka: Słupki stalowe montowane w tulejach z regulacją wysokości mocowania siatki i mechanizmem naciągowym, siatka całosezonowa. Ilość: 2 zestawy. Fundamenty pod urządzenia sportowe wykonać zgodnie z załączonymi rysunkami. 3. Ogrodzenie boisk : piłka siatkowa, koszykowa oraz kort tenisowy ogrodzenie wspólne dla dwóch płyt boiskowych. Na szerokości boisk ogrodzenie wysokości 5,0 m, w długości boisk wysokości 3,0 m. Ogrodzenia wykonać jako piłkochwyty na słupkach metalowych koloru zielonego i siatki PP o oczku 4,5 x 4,5 cm.

10 2,7. Plac zabaw dla dzieci Wymiary : 20,00 x 25, 00 m Nawierzchnia placu zabaw wykonana w technologii, jak boisko do piłki nożnej. Całość placu ogrodzona płotem drewnianym o wys. 80 cm na słupkach metalowych obetonowanych w podłożu. Wposażenie : przedstawia zestawienie załączone do projektu - do wyboru przez Inwestora z obowiązującymi atestami i certyfikatami bezpieczeństwa. 2,8. Wjazd na teren kompleksu boisk sportowych : Wymiary wjazdu : Szerokość ; 5,00 m powierzchnia zjazdu : 760,00 m 2 Zjazd wykonany o nawierzchni z kostki betonowej brukowej o grubości 6 cm koloru wg. uznania Inwestora. Zjazd wykonany na podbudowie z kamienia łamanego 0-31,5mm o grubości 5 cm warstwa górna i grubości 10 cm warstwa dolna oraz warstwie odsączającej z piasku o grubości 10 cm. Zjazd ograniczony obrzeżem betonowym 8 x 30 cm Wyposażenie obiektu w miejsca czerpania wody. Na terenie obiektu jest zlokalizowana studnia do której jest doprowadzony wodociąg wiejski o średnicy 32mm. Na terenie obiektu zaprojektowano 4 punkty do których należy doprowadzić przyłącza wodociągowe. Punkty czerpania wody należy wykona jako studnie PCV o średnicy min.50cm do których zostanie doprowadzony wodociąg, zakończony zaworem kulowym z możliwością podłączenia węża elastycznego. Przyłącze wodociągowe należy wykonać w gruncie na gł. min. 50cm z rur o średnicy 32mm pierwszy odcinek i 25mm drugi odcinek, ze spadkiem 0,5% w kierunku studni głównej. Spadek wodociągu oraz zamontowany w studni zawór zwrotny oraz spust wody są konieczne do spuszczania wody z sieci na okres zimowy Ogrodzenie kompleksu boisk sportowych : długość 530,00 mb Istniejące ogrodzenie to siatka metalowa na słupkach stalowych w złym stanie technicznym. Ogrodzenie przeznaczono do rozbiórki W miejsce istniejącego ogrodzenia projektuje się ogrodzenie z gotowych elementów systemowych- tzw. panelowe. W skład ogrodzenia wchodzi : - panel zabezpieczony przed korozją powłoką cynkową o wymiarach ; wysokości 1,50 m - słupek stalowy cynkowany ogniowo, - podmurówka systemowa prefabrykowana betonowa - brama stalowa o wymiarach ; szerokość 5,00 m z wbudowaną w jedno z przęseł furtką. MONTAŻ OGRODZENIA - ZGODNIE Z WYTYCZNYMI PRODUCENTA

11 3. Uwagi końcowe Wszystkie prace wykonać zgodnie z Polskimi Normami oraz wiedzą i sztuką budowlaną. Wszystkie materiały budowlane oraz elementy prefabrykowane powinny posiadać atesty techniczne dopuszczające je do stosowania w budownictwie. Budowę boiska do piłki nożnej w Starej Wsi można rozpocząć w terminie 30 dni od daty zgłoszenia do Starostwa Powiatowego w Radzyniu Podlaskim. Prace budowlane prowadzić pod nadzorem osoby do tego uprawnionej....

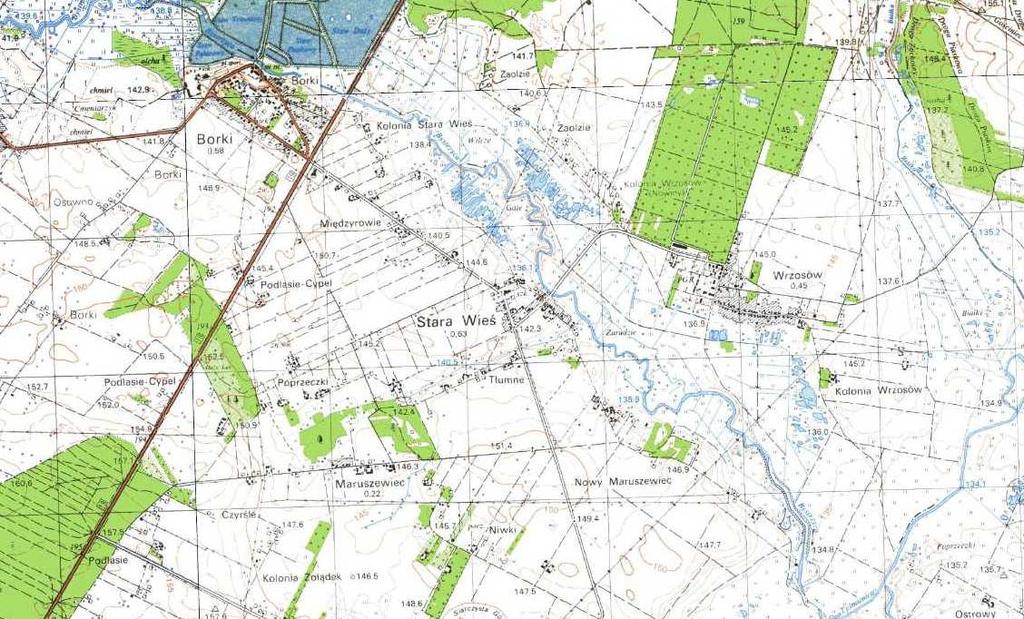

12 PLAN ORIENTACYJNY PROJEKT BUDOWLANO-WYKONAWCZY Budowa wielofunkcyjnego boiska sportowego o nawierzchni z trawy naturalnej w m. Stara Wieś na dz. nr. 1065, 1062, 1064 Gmina Borki OPRACOWAŁ : Alicja Filipek Radzyń Podl. ul. Zielona 25 A Upr. Bud. 441/BP/88 Radzyń Podl. luty 2016
