Szynoprzewody izolowane czterobiegunowe ULA 35A, 50A, 80A, 100A

Transkrypt

1

2 Spis treści Informacje ogólne... 3 Elementy linii szynoprzewodu izolowanego czterobiegunowej... 3 Innowacyjny system połączeń śrubowych... 3 Budowa odcinka linii... Charakterystyka techniczna... Odcinek linii... Osłona połączeń... 5 Osłona końcowa... 5 Zawiesie stałe... 5 Zawiesie ślizgowe... 5 Zasilanie końcowe... 6 Zasilanie na linii... 6 Konsola z otworem Ć11 mm... 6 Łapka dociskowa... 7 Odbieraki prądowe 25A i 0A z kablem przyłączeniowym... 7 Odbierak prądowy 60A z kablem przyłączeniowym... 7 Odbieraki prądowe 25A i 0A do torów łukowych z kablem przyłączeniowym... 7 Zabieraki... 8 Profil uszczelniający... 9 Złącze śrubowe ZS-ULA... 9 Szczotki węglowe do odbieraków prądowych... 9 Opis symboli Schemat linii szynoprzewodowej z zasilaniem końcowym Schemat linii szynoprzewodowej z zasilaniem na linii Dobór systemu zasilania szynoprzewodem

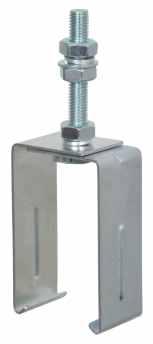

3 Informacje ogólne Szynoprzewody UNILIFT - model ULA są przeznaczone do zasilania odbiorników ruchomych, głównie urządzeń dźwignicowych takich jak suwnice i wciągniki. Znajdują także zastosowanie w wielu innych urządzeniach przemysłowych. Szynoprzewody ULA są wytwarzane w postaci gotowych odcinków w wersji czterobiegunowej dla prądów 35, 50,80 i A z fabrycznie zamontowanymi taśmami miedzianymi. Posiadają innowacyjny system połączeń śrubowych umożliwiający szybki, dokładny i pewny montaż - zgłoszenie patentowe UNILIFT. Konstrukcja szynoprzewodów ULA uwzględnia różnicę w rozszerzalności cieplnej pomiędzy przewodami elektrycznymi - taśmami miedzianymi, a obudową PVC szynoprzewodu. Szynoprzewody UNILIFT ULA gwarantują bezpieczną i niezawodną eksploatację. Przed rozpoczęciem montażu linii szynoprzewodowej należy zapoznać się z instrukcją montażu dostępną w wersji drukowanej oraz cyfrowej (plik PDF na stronie ) Elementy linii szynoprzewodu izolowanego czterobiegunowego Odcinek linii Osłona połączeń Zasilanie końcowe Odbierak prądowy z kablem przyłączeniowym Zawiesie ślizgowe Zawiesie stałe Zabierak Konsola nośna z otworem z łapkami dociskowymi Osłona końcowa Innowacyjny system połączeń śrubowych ( zgłoszenie patentowe UNILIFT ) 3

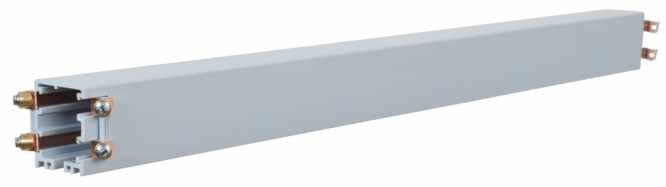

4 Budowa odcinka linii Charakterystyka techniczna Właściwości elektryczne 56 Maksymalny prąd znamionowy A Maksymalne napięcie międzyfazowe 600 V Klasa szczelności IP23 Wytrzymałość dielektryczna obudowy 30-0 kv/mm Rezystywność skrośna obudowy 5 x 1015 Ω/cm Wytrzymałość na wyładowania pełzające Ω Rezystancja powierzchniowa obudowy L1 CTI 600-2,7 13 Właściwości dotyczące palności Materiał trudnopalny, samogasnący L3 L2 DIN klasa B1 Własności mechaniczne Wytrzymałość na zginanie 75 N/mm2 ±10% Wytrzymałość na rozciąganie 0 N/mm2 ±10% Taśma uszczelniająca (na zamówienie) Właściwości chemiczne Benzyna Olej mineralny Odporność na działanie substancji (do + 5oC) L1 L2 L3 Kwas siarkowy 50% - Fazy - przewód ochronny PE Zasada sodowa 50% (oznaczony na obudowie kolorem żółto-zielonym) Kwas solny skoncentrowany Inne właściwości oC Temperatura pracy Prąd znamionowy Is [A] ,22 1,87 1,25 0,98 Ciężar [kg/m] 2,09 2,16 2,30 2,5 Długość [m] ULA-035 ULA-050 ULA-080 ULA- Długość 3 [m] ULA-0353 ULA-0503 ULA-0803 ULA-3 Długość 2 [m] ULA-0352 ULA-0502 ULA-0802 ULA-2 Długość 1 [m] ULA-0351 ULA-0501 ULA-0801 ULA-1 Inna długość [m] (na życzenie) ULA-0350 ULA-0500 ULA-0800 ULA-0 2 Przekrój przewodu s [mm ] o Impedancja Z (To=35 C, f= 50 Hz) Ilość biegunów Odcinki linii

5 Osłona połaczeń Mogą być stosowane na linii z odcinkami łukowymi. Samozatrzaskujące i łatwe w montażu. ULA ,16 ULA ,25 ULA ,21 Osłona końcowa Zawiesie ślizgowe M10x Zawiesie stałe M10x70 35 ULA ,17 5 5

6 Zasilanie końcowe 110 Do zasilania linii stosować przewody giętkie z żyłami wyposażonymi w końcówki z oczkiem. (Prosimy zapoznać się z instrukcją montażu). 130 A Dławnica metryczna Wymiar A [mm] ULA M25 ~132 0,27 ULA M32 ~135 0,28 Zasilanie na linii Do zasilania linii stosować przewody giętkie z żyłami wyposażonymi w końcówki z oczkiem. (Prosimy zapoznać się z instrukcją montażu). B Dławnica metryczna Wymiar B [mm] ULA M25 ~12 0,19 ULA M32 ~15 0,20 Konsola z otworem Ć11 mm Materiał: stal ocynkowana 30 Przykład mocowania zawiesia przy pomocy konsoli i łapek dociskowych montowanej na górnej półce dwuteownika L 30 B/2 10 otwór Ć11 Konsola z profilu ceowego 30x15x2 20 maks. 50 min. maks. Łapka dociskowa LK-C11 Zawiesie ślizgowe ULA-0000 lub zawiesie stałe ULA-0001 M8x0 A Przykład mocowania zawiesia przy pomocy konsoli i łapek dociskowych montowanej na dolnej półce dwuteownika 10 M8x0 Łapka dociskowa LK-C11 30 Konsola z profilu ceowego 30x15x2 otwór Ć11 Zawiesie ślizgowe ULA-0000 lub zawiesie stałe ULA-0001 W przypadku konieczności zastosowania innych rozwiązań dotyczących montażu szynoprzewodu - prosimy o kontakt 6 Długość [mm] ULA ULA ULA Wymiary zewnętrzne [mm] 0,37 30 x 15 0,9 0,58 min.

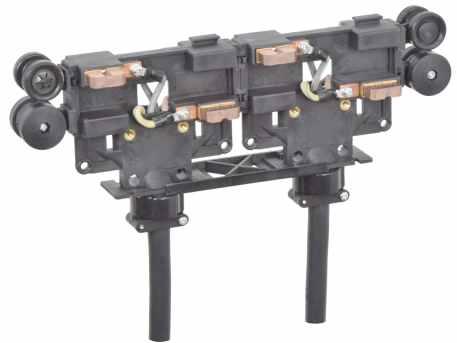

7 Łapka dociskowa 25x30 Materiał: stal ocynkowana galwanicznie ~ Łapki dociskowe LK-C11 są przeznaczone do mocowania na elementach konstrukcji grubości do 20 mm M8x0 Do mocowania konsoli należy zastosować 2 łapki dociskowe. Typ ULA-00 LK-C11-0 0,1 Odbieraki prądowe 25A i 0A z kablem przyłączeniowym Odbierak prądowy typ ULA-1025 z przewodem przyłączeniowym H07RN-F G2,5 mm2 o długości 0,8 m Odbierak prądowy typ ULA- z przewodem przyłączeniowym H07RN-F x mm2o długości 0,8 m Ilość biegunów ULA-1025 Prąd znamionowy 25A 0,65 0A 0,70 ULA- Odbierak prądowy 60A z kablem przyłączeniowym Odbierak prądowy typ ULA-1060 z przewodem przyłączeniowym 2 H07RN-F x mm o długości 0,8 m Ilość biegunów Prąd znamionowy ULA A 1,35 Odbieraki prądowe 25A i 0A do torów łukowych z kablem przyłączeniowym Odbierak prądowy typ ULA-2025 z przewodem przyłączeniowym H07RN-F G2,5 mm2 o długości 0,8 m Odbierak prądowy typ ULA-200 z przewodem przyłączeniowym 2 H07RN-F G mm o długości 0,8 m Odbieraki prądowe przystosowane są do pracy po torze z odcinkami łukowymi. Promień odcinka łukowego R > 800 mm Ilość biegunów ULA-2025 Prąd znamionowy 25A 0,50 0A 0,60 ULA-200 7

8 Zabieraki ULA Materiał: stal ocynkowana galwanicznie Przykład zamocowania na profilu kwadratowym 0x0 mm ULA Ć9 fasolka 9x Przykład zamocowania na profilu kwadratowym 0x0 mm ULA ,53 ULA ,55 Zabierak podwójny stal ocynkowana galwanicznie kwadrat 0x0 (50x50) ULA Przykład zamocowania na profilu kwadratowym 0x0 (50x50) mm Zabierak podwójny stosowany jest do odbieraków prądowych typu ULA-1025 lub ULA-. Przystosowany jest do mocowania na profilu kwadratowym 0x0 (50x50) mm 8 ULA , Materiał:

9 Profil uszczelniający Profil uszczelniający powinien być używany w przypadku pracy w środowisku o dużym zapyleniu [kg/m] ULA ,06 Złącze śrubowe ZS-ULA Materiał: korpus - polipropylen tulejki dociskowe - mosiądz śruby, nakrętki - stal ocynkowana Typ ULA ZS-ULA 0,03 Szczotki węglowe ULA Do odbieraków prądowych ULA ULA-1025, ULA-, ULA ,0 ULA ULA-2025, ULA-200 0,0 ULA

10 Opis symboli szynoprzewód osłona połączeń (miejsce połączenia) zawiesie stałe zawiesie ślizgowe osłona końcowa zasilanie końcowe zasilanie na linii Schemat linii szynoprzewodowej z zasilaniem końcowym 0,3m 0,3m m 1,m 1,m 0,9m 0,3m L/2 L/2 Schemat linii szynoprzewodowej z zasilaniem na linii m 0,3m 0,3m 1,m 1,m L/2 0,9m L/2 Na schematach pokazano przykładowe rozmieszczenie poszczególnych elementów linii szynoprzewodowej. Ilość i lokalizacja elementów zasilających zależna jest od obliczonego dopuszczalnego spadku napięcia oraz warunków pracy. 10 0,3m
