2 Szynoprzewody MOBILIS ELITE Szynoprzewody MOBILIS MOVIT Spis treści Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Informacje ogólne... 3 Elementy linii szynoprzewodu izolowanego cztero- i pięciobiegunowego... 3 Liczba... 3 Odcinek linii... Osłona połączeń... Osłona końcowa... Zawiesie ślizgowe... Zawiesie stałe... Konsola z otworem Ć9 mm... 6 Konsola bez otworu... 6 Łapka dociskowa... 7 Płytka mocująca z otworem Ć9 mm... 7 Zasilanie końcowe M2, M32, M Zasilanie na linii M2, M Zasilanie na linii M Zasilanie na linii dla 100A, 130A, 160A i 200A-TR... 8 Element dylatacyjny... 8 Odcinek łukowy... 9 Odbierak prądowy pojedynczy Odbierak prądowy podwójny Odbierak prądowy potrójny Odbierak prądowy z kablem przyłączeniowym Odbierak prądowy przegubowy Warunki dla stacjonarnego poboru prądu Wózek czyszczący Zabierak Zabierak ze skrzynką zaciskową Szczotki węglowe Szynoprzewody pojedynczo izolowane MOBILIS MOVIT Informacje ogólne Elementy linii z szynoprzewodów pojedynczo izolowanych Podstawowe wymiary szynoprzewodów pojedynczo izolowanych Formularz zapytania ofertowego Odcinek linii... 1 Łącznik szynoprzewodu... 1 Osłona połączeń... 1 Zasilanie na linii... 1 Osłona końcowa... 1 Zawiesie ślizgowe... 1 Mocowanie stałe... 1 Odbierak prądowy Zabierak Konsola nośna z łapkami dociskowymi Element dylatacyjny... 16

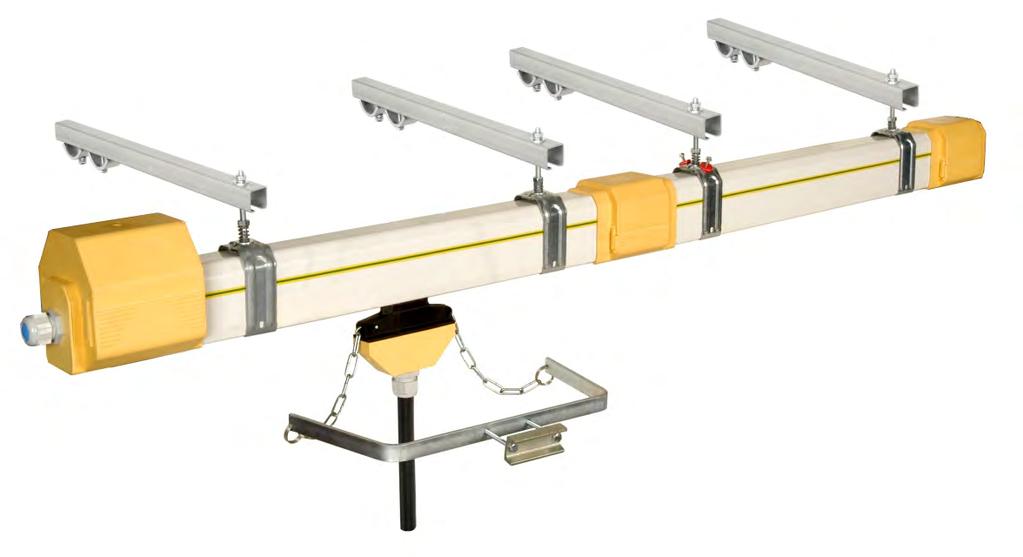

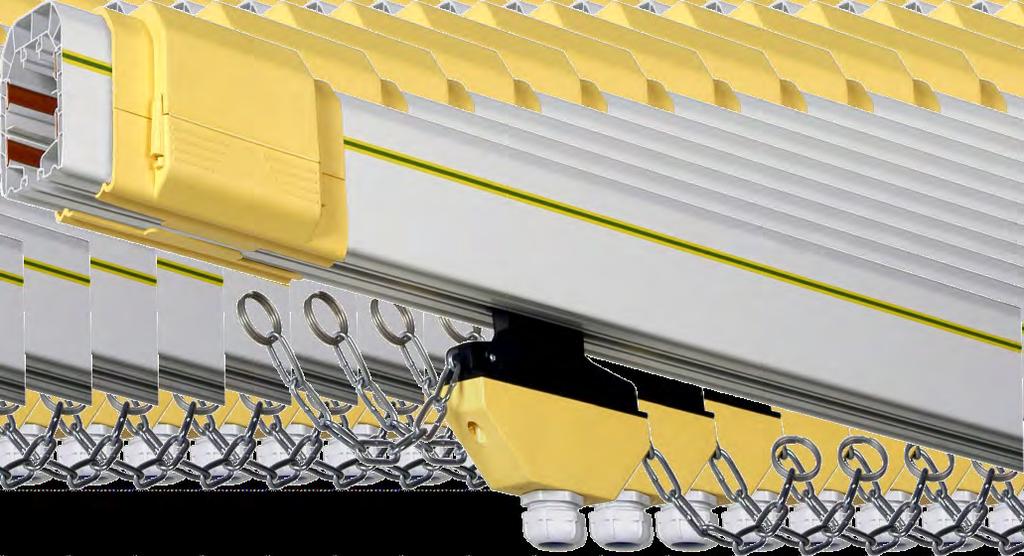

3 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Informacje ogólne Szynoprzewody w obudowie zamkniętej MOBILIS ELITE w wersji cztero- i pięciobiegunowej dla prądów od 12A do 200A do zasilania urządzeń ruchomych, w tym suwnic mostowych i dźwigów, podnośników, obrabiarek i narzędzi, linii montażowych itp. Posiadają oryginalną konstrukcję skrzynkową obudowy z twardego PCV, lekką, ale bardzo stabilną i wytrzymałą, oraz wyposażone są w opatentowany system połączeń śrubowych (śruby samourywające się po dokręceniu), który umożliwia szybki i dokładny montaż. Ponadto wyposażone są w szyny przewodzące w postaci taśm miedzianych swobodnie poruszają się w obudowie, co wydłuża ich żywotność dzięki odporności na zmiany temperatur. Zajmują mało miejsca i nie ulegają korozji. Konstrukcja szynoprzewodów MOBILIS zapewnia bezpieczną i niezawodną pracę oraz posiada estetyczny wygląd zewnętrzny. Elementy linii szynoprzewodu izolowanego cztero- i pięciobiegunowego Odcinek linii Osłona połączeń Zasilanie końcowe Odbierak prądowy z kablem przyłączeniowym Zawiesie ślizgowe Zawiesie stałe Zabierak Konsola nośna z łapkami dociskowymi z otworem Osłona końcowa Liczba Szynoprzewody Mobilis ELITE są dostępne jako: - -biegunowe - -biegunowe Przewód ochronny (PE) jest oznaczony na linii kolorem zielono-żółtym. Przewód zerowy (N), gdy jest obecny, jest położony w górnej części obudowy. Fazy (L1, L2, L3) są umieszczone jak pokazano na rysunku obok. N / L L2 L3 L1 3

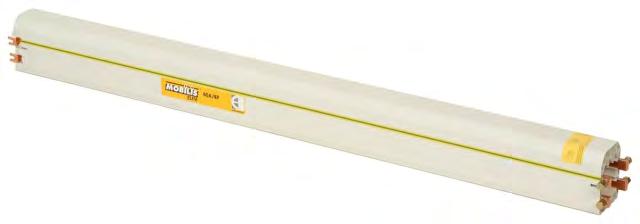

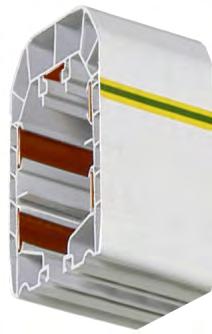

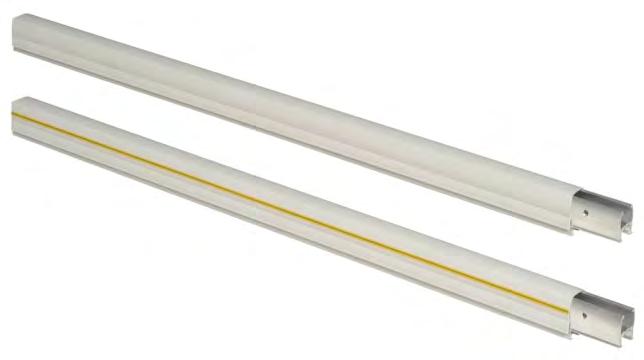

4 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Odcinek linii Dostępne są w wersjach: Obciążalność prądowa: Maksymalne napięcie pracy: Dostępne standardowe długości: cztero i pięciobiegunowych 12A, 20A, 0A, 60A, 100A, 130A, 160A, 200A-TR 70 V m, 3 m, 2 m i 1 m Wykonanie: PCV samogasnące 6 Temperatury pracy: C do + C (wykonanie standardowe - PCV szare) -30 C do +7 C (wykonanie na wyższą temperaturę - PCV białe) 12A 20A Stal nierdzewna 16 mm2 Stal nierdzewna 16 mm2 Stal ocynkowana 16 mm2 Stal ocynkowana 16 mm2 Impedancja przy 0 Hz 0,03 Ω/m Ilość Ciężar [kg/m] Przekrój przewodów L1, L2, L3, N/L Przekrój przewodu PE 60A 2 Miedź 16 mm2 Miedź 10 mm2 Miedź 16 mm2 0,0116 Ω/m 0,0017 Ω/m 0,0012 Ω/m 1,7 1,8 1,7 1,8 1, 1,6 1,8 1,9 Długość m ME80 ME80 ME20 ME20 ME0 ME0 ME60 ME60 Długość 3 m ME803 ME803 ME203 ME203 ME03 ME03 ME603 ME603 Długość 2 m ME802 ME802 ME202 ME202 ME02 ME02 ME602 ME602 Długość 1 m ME801 ME801 ME201 ME201 ME01 ME01 ME601 ME601 Długość niestandardowa ME800 ME800 ME200 ME200 ME00 ME00 ME600 ME600 Obciążalność prądowa Przekrój przewodów L1, L2, L3, N/L Przekrój przewodu PE 0A 100A Miedź 10 mm 130A Miedź 2 mm 2 160A Miedź 3 mm 2 200A-TR 2 Miedź 70 mm2 Miedź 2 mm2 Miedź 3 mm2 Miedź 8 mm Miedź 2 mm2 Miedź 3 mm2 Impedancja przy 0 Hz 0,00077 Ω/m 0,0006 Ω/m Ilość Ciężar [kg/m] 2,0 2,1 2, 2,7 2,6 3,0 3,3 3,9 Długość m ME10 ME10 ME13 ME13 ME16 ME16 ME828-TR ME828-TR Długość 3 m ME103 ME103 ME133 ME133 ME163 ME163 ME8283-TR ME8289-TR Długość 2 m ME102 ME102 ME132 ME132 ME162 ME162 ME8282-TR ME8286-TR Długość 1 m ME101 ME101 ME131 ME131 ME161 ME161 ME8281-TR ME8287-TR Długość niestandardowa ME100 ME100 ME130 ME130 ME160 ME160 ME8280-TR ME8288-TR 0,00031 Ω/m Obciążalność prądowa

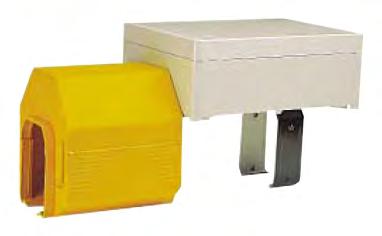

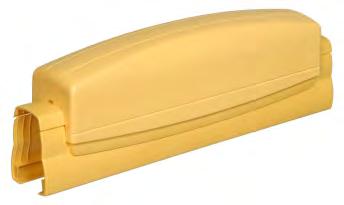

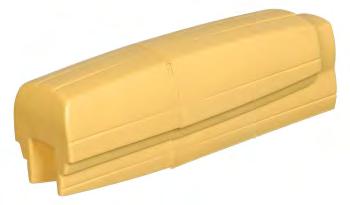

5 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Osłona połączeń 10 Szczelność: 10 9 Ilość Montaż wykonuje się bez użycia narzędzi i jest możliwy tylko, gdy wszystkie elementy linii szynoprzewodowej zostały zawieszone i połączone. IP23 ME2000 0,30 Osłona końcowa Szczelność: IP Strefa martwa : 3 mm 12 9 Montaż wykonuje się bez użycia narzędzi i jest możliwy tylko, gdy wszystkie elementy linii szynoprzewodowej zostały zawieszone i połączone. ME200 0,10 Zawiesie ślizgowe stal ocynkowana 176 Zmontowane razem ze śrubą M8 x ME110 0,10 Dla szynoprzewodów 12 A do 100 A umieszczamy 2 sztuki na jeden element o długości m Dla szynoprzewodów 130 A, 200 A umieszczamy 3 sztuki na jeden element o długości m 0 Zawiesie stałe 176 stal ocynkowana Zmontowane razem ze śrubą M8 x 60 i 2 śrubami blokującymi ME100 0, Na prostym odcinku linii szynoprzewodowej umieszcza się 2 zawiesia stałe. W przypadku długich linii szynoprzewodowych wyposażonych w elementy dylatacyjne zawiesia stałe umieszcza się po 2 sztuki w połowie odległości od końca linii do elementu dylatacyjnego z każdej ze stron - przy jednym elemencie dylatacyjnym. W przypadku występowania dwóch lub więcej elementów dylatacyjnych dodatkowo umieszczany 2 zawiesia stałe w połowie odległości miedzy elementami dylatacyjnymi.

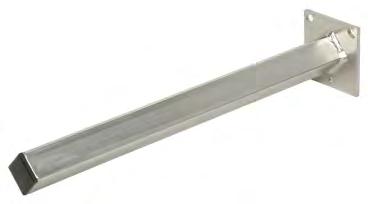

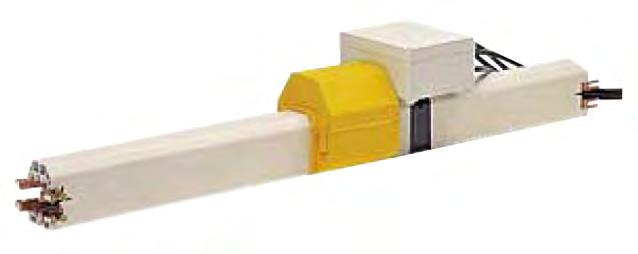

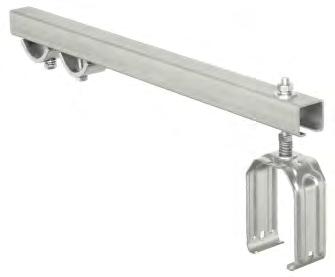

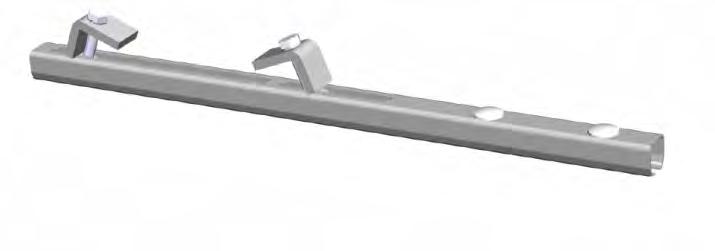

6 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Konsola z otworem Ć9 mm stal ocynkowana Dla szynoprzewodu 200 A należy stosować tylko konsole KL-C1/600-o lub KL-C1/80-o Ć Typ Długość w [mm] Przekrój w [mm x mm] KL-C1/380-o o x 32 0,9 KL-C1/00-o o x 32 0,78 KL-C1/600-o o x 32 0,93 KL-C1/80-o o x 32 1,32 W przypadku konieczności zastosowania innych rozwiązań dotyczących montażu szynoprzewodu - prosimy o kontakt Konsola bez otworu stal ocynkowana 32 Dla szynoprzewodu 200 A należy stosować tylko konsole KL-C1/600lub KL-C1/80 Typ Długość w [mm] Przekrój w [mm x mm] KL-C1/ x 32 0,9 KL-C1/ x 32 0,78 KL-C1/ x 32 0,93 KL-C1/ x 32 1,32 30 W przypadku konieczności zastosowania innych rozwiązań dotyczących montażu szynoprzewodu - prosimy o kontakt Konsola z łapkami dociskowymi montowana do górnej półki dwuteownika L Łapka dociskowa LK-C11 30 B/2 Otwór Ć9 w miejscu mocowania zawiesia ślizgowego ME110 lub zawiesia stałego ME100 maks. 20 maks. 0 min. 10 Konsola z profilu ceowego 30x32x2 M8x0 A Konsola z łapkami dociskowymi montowana do dolnej półki dwuteownika B/2 M8x0 Łapka dociskowa LK-C11 30 Konsola z profilu ceowego 30x32x2 L min. 10 A Otwór Ć9 w miejscu mocowania zawiesia ślizgowego ME110 lub zawiesia stałego ME100 W przypadku konieczności zastosowania innych rozwiązań dotyczących montażu szynoprzewodu - prosimy o kontakt 6

7 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Obliczenie długości konsoli L=A+ Długość konsoli: B +k 2 L A B k mm - długość konsoli w mm odległość osi uchwytu od osi dwuteownika w mm szerokość stopy dwuteownika w mm współczynnik dodatku długości w mm Współczynnik k [mm] Dla łapek dociskowych 70 LK-C11-0 Łapka dociskowa stal ocynkowana galwanicznie Łapki dociskowe LK-C11 są przeznaczone do mocowania na elementach konstrukcji grubości do 20 mm Typ [kg] LK-C ,1 Do mocowania konsoli należy zastosować 2 łapki dociskowe. Płytka mocująca z otworem Ć9 mm stal ocynkowana galwanicznie Płytka z otworem Ć 9 mm umożliwia małą regulację położenia Typ MSP ,12 Zasilanie końcowe M2, M32, M0 Szczelność: IP23 Zastosowanie: dla obciążalności prądowych 12A, 20A, 0A, 60A, 100A A B 11 Zasilanie końcowe wykonywane również z dławikiem w dolnej części (na zamówienie) Należy przewidzieć połączenie końcówką kablową Ć mm Dławnica Długość A [mm] Odległość od końca dławnicy do zacisków B [mm] Średnica kabla [mm] [kg] M ME ,0 M ME ,1 M ME ,2 Zasilanie na linii PG21, PG29 16 Szczelność: Zastosowanie: 3 A IP23 dla obciążalności prądowych 12A, 20A, 0A, 60A, 100A Należy przewidzieć połączenie końcówką kablową Ć mm Dławik Długość A [mm] Średnica kabla [mm] M ME ,30 M ME ,31 7

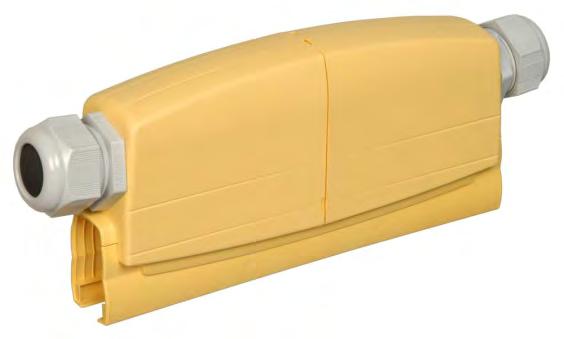

8 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Zasilanie na linii M Szczelność: Zastosowanie: IP23 dla obciążalności prądowych 12A, 20A, 0A, 60A, 100A Ilość Średnica kabla [mm] [kg] ME ,0 ME ,2 Zasilanie na linii dla 100A,130A, 160A, 200A-TR Szczelność: IP23 Zastosowanie: dla obciążalności prądowych 100A, 130A, 160A i 200A-TR Montowane na odcinku długości 1 metra Należy przewidzieć 2 zawiesia oraz skrzynkę zaciskową Obciążalność prądowa Ilość ME1320 ME1321 ME1313 ME1317 ME1316 ME1319 ME8299-TR ME829-TR 100A 130A 160A 200A-TR Średnica kabli ( lub szt.) [mm] Przekrój [mm2] Szerokość skrzynki przyłączeniowej [mm] 16, , , , [kg] 1,0 1,9 8,0 9,3 9,7 11,6 1,6 27,3 Element dylatacyjny Należy wbudować w środku linii dłuższych niż: - 10 m dla 20 A - 10 m dla 0 A, 60 A, 100 A - 20 m dla 130 A, 200 A Montowane na odcinku linii o długości 2 metry Obciążalność prądowa Maksymalna długość linii bez elementu dylatacyjnego Ilość Ciężar Długość 2 m 20A 0A 60A 100A 10 m 10 m 10 m 10 m 6, kg 6,8 kg 6,0 kg 6, kg 6, kg 7,0 kg 7,6 kg 8,2 kg ME8020 ME820 ME800 ME80 ME8060 ME860 ME8100 ME810 Obciążalność prądowa 130A 160A 200A-TR Maksymalna długość linii bez elementu dylatacyjnego 20 m 20 m 20 m Ilość Ciężar Długość 2 m 8 16 mm x 11 mm IP23 8,7 kg 9,8 kg 8,9 kg 10,8 kg 11, kg 13,1 kg ME8013 ME813 ME8016 ME816 ME8290-TR ME8291-TR Wymiary przekroju: Szczelność:

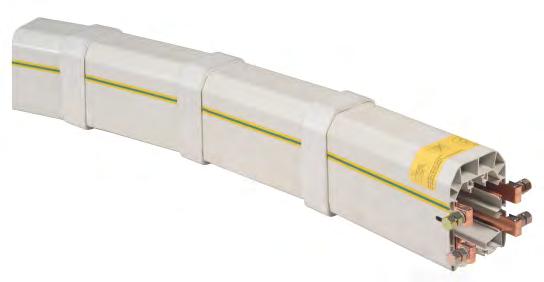

9 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Odcinek łukowy Maksymalne temperatury pracy: Wykonanie: Wymiary przekroju: -20 C do + C (wykonanie standardowe) PCV samogasnące 6 mm x 90 mm a PE - na zewnątrz łuku R PE R-32 R R+32 Informacje ogólne: Łuki wykonywane są w płaszczyźnie horyzontalnej (poziomej). Łuki w płaszczyźnie wertykalnej (pionowej) lub mieszanej - na zapytanie. Promienie łuków: minimum: R = 800 mm (mniejsze promienie łuków - na zapytanie) maksimum: bez ograniczeń PE - wewnątrz łuku Długość pojedynczego odcinka łukowego: maksimum 3200 mm Tor z łukami można składać z wielu odcinków PE Rozstaw zawiesi dla odcinka łukowego: RR-32 R R+32 Odległość pomiędzy dwoma sąsiednimi zawiesiami stałymi nie powinna przekraczać 800 mm. R α R PE - wewnątrz łuku α PE - na zewnątrz łuku Podczas zamawiania należy podać dodatkowe dane dotyczące promienia R [mm] i kąta a Obciòûalno pròdowa bieguny PE na zewnątrz łuku PE wewnątrz łuku PE na zewnątrz łuku PE wewnątrz łuku 12A 20A 0A 60A 100A 130A 160A 200A-TR ME010 ME020 ME20 ME620 ME120 ME10 ME210 ME220-TR ME012 ME022 ME22 ME622 ME122 ME12 ME212 ME222-TR --- ME020 ME20 ME620 ME120 ME10 ME210 ME220-TR --- ME022 ME22 ME622 ME122 ME12 ME212 ME222-TR 9

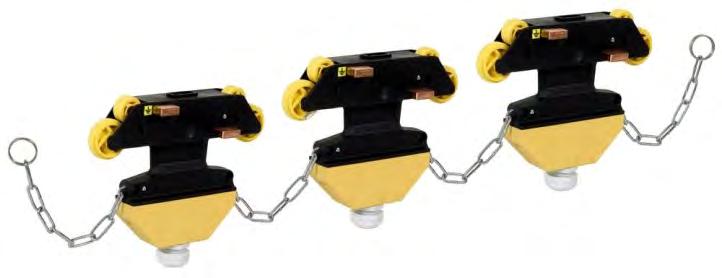

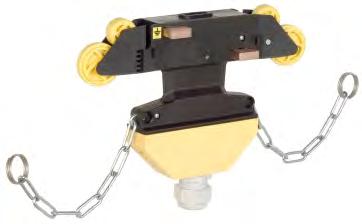

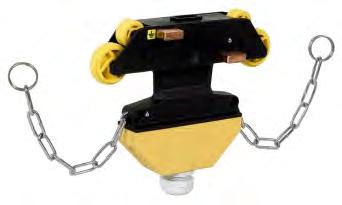

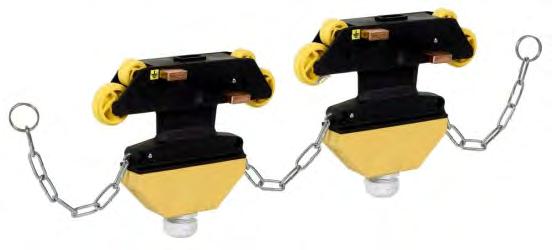

10 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Odbierak prądowy pojedynczy Prąd znamionowy: 0 A 220 Połączenie wykonać kablem giętkim Wyjście - dławik kablowy PG21 Listwa zaciskowa 6 mm2 M2 Ilość ME303 0,60 ME301 0, Odbierak prądowy podwójny Prąd znamionowy: 80 A 9 69 M2 Ilość ME02 1,10 ME00 1,1 Połączenie wykonać 2 kablami giętkimi Wyjście - dławik kablowy PG21 Listwa zaciskowa 6 mm2 Odbierak prądowy potrójny Prąd znamionowy: 120 A 768 Połączenie wykonać 3 kablami giętkimi Wyjście - dławik kablowy PG21 Listwa zaciskowa 6 mm2 Ilość ME00 1,60 ME00 1, M2 Odbierak prądowy z kablem przyłączeniowym Długość kabla: Prąd znamionowy: 220 1m 0 A Ilość Pojedynczy ME203 ME201 0,90 Podwójny ME07-1M ME01 1,80 Potrójny ME09-1M ME09-1M 2,60 Typ M Kabel przyłączeniowy: x mm2 lub x mm2

11 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Odbierak prądowy przegubowy Prąd znamionowy: 0 A 20 Typ Połączenie wykonać kablem giętkim Wyjście - dławik kablowy M2 Listwa zaciskowa 6 mm2 Ilość ME302 0,60 ME300 0,62 ME01 1,10 ME02 1,1 ME02 1,60 ME02 1,66 Pojedynczy M2 370 Podwójny Potrójny Odbierak prądowy przegubowy powinien być stosowany przy liniach szynoprzewodowych z odcinkami łukowymi. Warunki dla stacjonarnego poboru prądu Odbierak pojedynczy Odbierak podwójny Odbierak potrójny 0 A przez 0 s 80 A przez 0 s 120 A przez 0 s 30 A przez min. 60 A przez min. 90 A przez min. 20 A przez 30 min. 0 A przez 30 min. 60 A przez 30 min. 16 A przez 2 h 32 A przez 2 h 8 A przez 2 h Wózek czyszczący 220 Składa się on z korpusu, który jest identyczny z korpusem odbieraka prądowego. Szczotki wykonane są z włókien mosiężnych. 370 szybki przegubowy ME1 ME22 ME2 ME23 Ilość 0, Wózek do czyszczenia jest przeznaczony do czyszczenia szynoprzewodów, zwłaszcza w następujących przypadkach: - duże zapylenie - bardzo wilgotne środowisko pracy - niewielkie chropowatości na przewodach 11

12 Szynoprzewody izolowane cztero- i pięciobiegunowe MOBILIS ELITE Zabierak stal ocynkowana galwanicznie Montaż: na rurce o średnicy Ć20 do Ć0 lub profilu kwadratowym od 20 do 0 mm. Dopuszczalna tolerancja montażu: - poziomo ± 0 mm - pionowo ± 0 mm Rodzaj zabieraka Pojedynczy ME1600 0,60 Podwójny ME1610 1,10 Potrójny ME1630 2,60 Zabierak ze skrzynką zaciskową A stal ocynkowana galwanicznie B Dla połączenia: - odbieraka pojedynczego z kablem do x 16 mm2 - odbieraka podwójnego z kablem do x 16 mm2 - odbieraka potrójnego z kablem do x 2 mm2 Średnica kabla: Ć22 do Ć30 mm 87 Montaż: na rurce o średnicy Ć20 do Ć0 lub profilu kwadratowym od 20 do 0 mm. Dopuszczalna tolerancja montażu: - poziomo ± 0 mm - pionowo ± 0 mm A B Odległość od osi pionowej odcinka linii w [mm] ME ,0 ME160 ME ,90 ME160 ME ,0 Ilość Rodzaj zabieraka Pojedynczy ME1660 Podwójny Potrójny Szczotki węglowe Szczotki węglowe są częścią składową odbieraków prądowych najbardziej narażonych na zużycie. Można je łatwo wymienić bez ingerencji elementy przyłączeniowe. Wkrętak jest wszystkim, co jest konieczne. Maksymalna tolerancja zużycia jest wyryte na powierzchni szczotki węglowej, ME0022 0,02 12

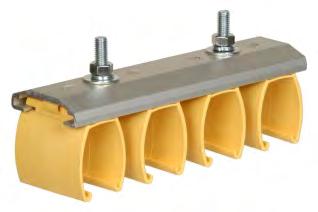

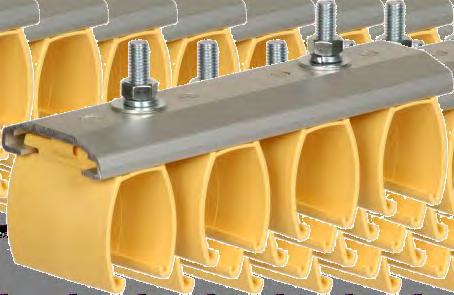

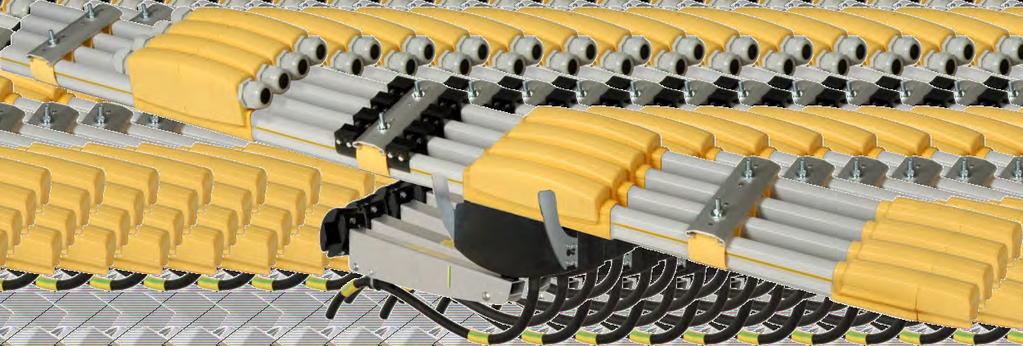

13 Szynoprzewody pojedynczo izolowane MOBILIS MOVIT Informacje ogólne Przewód w postaci aluminiowego kształtownika z wkładką ślizgową ze stali nierdzewnej jest umieszczony w obudowie z twardego PVC. Przewody te montuje się w specjalnych uchwytach z reguły w ilości od 3 do sztuk (). Mogą być stosowane do zasilania urządzeń pracujących wewnątrz lub na zewnątrz budynków. Nie wymagają stosowania odcinków dylatacyjnych przy długich zasileniach. Odbieraki prądowe posiadają innowacyjne szczotki zapewniające lepszy styk z torem zwieszając jakość i niezawodność działania. Stopień ochrony IP23. Odbieraki prądowe mogą poruszać się z prędkością do 600 m/min. Szynoprzewody pojedynczo izolowane są stosowane w postaci prefabrykowanych gotowych odcinków do montażu na budowie. Zapewniają łatwy montaż. Elementy linii z szynoprzewodów pojedynczo izolowanych Podstawowe elementy składowe linii z szynoprzewodów pojedynczo izolowanych: 1. Odcinek linii 2. Osłona połączeń 3. Łącznik szynoprzewodu (pod osłoną połączeń - niewidoczny na zdjęciu ). Zasilanie na linii. Zawiesie ślizgowe 6. Osłona końcowa 7.Mocowanie stałe 8. Odbieraki prądowe 9. Zabierak Podstawowe wymiary szynoprzewodu pojedynczo izolowanego owe biegun owe biegun M

14 Szynoprzewody pojedynczo izolowane MOBILIS MOVIT Odcinek linii Obciążalność prądowa: Maksymalne napięcie pracy: Dostępne długości: 31A, 0A, 630A, 70 V m, 3 m, 2 m i 1 m (dostępne inne długości) Maksymalne temperatury pracy: -30 C do + C (wykonanie standardowe) Stopień ochrony: IP23 Wykonanie: PCV samogasnące Przewód fazowy Przewód ochronny PE Szerokość: 27 [mm] Wysokość: 8 [mm] Obciążalność prądowa Przekrój przewodu Ciężar 1 metra Impedancja dla 3oC Ohm/m, przy 0 [Hz] 31 A - faza Aluminium 160 mm2 0,81 0, Aluminium 2 mm2 1,03 Aluminium 330 mm2 1,26 31 A - PE 0 A faza 0 A - PE 630 A faza 630 A - PE Łącznik szynoprzewodu Odcinek [m] Odcinek 3 [m] Odcinek 2 [m] Odcinek 1 [m] Specjalne długości MC131 MC1313 MC1312 MC1311 MC1310 MC132 MC1323 MC1322 MC1321 MC1320 MC11 MC113 MC112 MC111 MC110 MC12 MC123 MC122 MC121 MC120 MC1613 MC1613 MC1612 MC1611 MC1610 MC162 MC1623 MC1622 MC1621 MC1620 0, ,00019 Materiał korpusu: aluminium Śruby, nakrętki, podkładki: stal ocynkowana 80 MC1000 0,30 Osłona połączeń IP23 20 mm 90 Szczelność: Długość: Osłona izoluje połączenie. Łatwy montaż bez narzędzi MC2200 0,17 Szczelność: Długość: IP mm Na 2 przewody - dławnica M32 (dla kabli Ć 1 do Ć 2 mm) MC2300 0, Zasilanie na linii

15 Szynoprzewody pojedynczo izolowane MOBILIS MOVIT Osłona końcowa Długość: 190 mm 70 0 Osłona izoluje końce szynoprzewodów. Łatwy montaż bez narzędzi. 190 MC200 0,1 Zawiesie ślizgowe anodowane aluminium Zawiesia ślizgowe mocować co 2 metry Ilość Długość [mm] 1 MC ,18 2 MC ,20 3 MC ,2 MC ,30 MC ,38 6 MC ,6 7 MC , 8 MC , Mocowanie stałe Długość: 38, anodowane aluminium 0 mm 0 Umieścić po 2 sztuki mocowania z obydwu stron zawiesia ślizgowego na każdym odcinku linii. MC2600 0,07 1

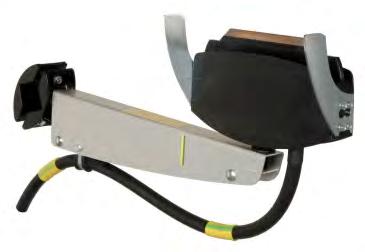

16 Szynoprzewody pojedynczo izolowane MOBILIS MOVIT Odbieraki prądowe Odbieraki prądowe 60 A: z kablem 6 mm2 o długości 2 metry. Odbieraki prądowe 200 A: z kablem 0 mm2 o długości 2 metry. Odbieraki prądowe 00 A: z kablem 2x0 mm2 o długości 2 metry. Odbierak fazowy Typ Obciążalność prądowa Faza PE 60 A MC162 MC172 1, A MC112 MC122 3,8 00 A MC212 MC222 7,0 Pojedynczy Podwójny Odbierak PE Zabierak stal ocynkowana Rodzaj odbieraka prądowego Maksymalna ilość Długość [mm] Profil kwadratowy [mm x mm] [kg] 60 A MC x30 1,3 200 A / 00 A MC x0 2,0 Konsola nośna z łapkami dociskowymi Długość w [mm] stal ocynkowana dla grubości belki [mm] 6 do 20 1 do ,1 MC21 MC ,3 MC271 MC270 Element dylatacyjny 31 A - faza MC31 31 A - PE MC32 0 A faza MC1 0 A - PE MC2 630 A faza MC A - PE MC62 6,20 7,00 Należy wbudować w środku linii dłuższych niż 20 metrów. Długość odcinka dylatacyjnego: m 16 7,90 Obciążalność prądowa

17 Szynoprzewody MOBILIS ELITE Szynoprzewody MOBILIS MOVIT Formularz zapytania ofertowego Elementy linii szynoprzewodowej: Długość zasilania szynoprzewodem: Rodzaj prądu: Napięcie: AC U= Częstotliwość: L= 1 8 Odcinek linii Osłona połączeń Zasilanie końcowe Odbierak prądowy z kablem przyłączeniowym Zawiesie ślizgowe Zawiesie stałe Zabierak Konsola nośna z łapkami dociskowymi z otworem Osłona końcowa m DC V f= Hz Ilość : fazy + PE Charakterystyka napędów: Dane techniczne silników Względny czas działania (% ED) cos φn Prąd nominalny IN [A] Suwnica / urządzenie 3 Moc [kw] Względny czas działania (% ED) cos φn Prąd nominalny IN [A] Suwnica / urządzenie 2 Moc [kw] Względny czas działania (% ED) cos φn Prąd nominalny IN [A] Nazwa napędu Moc [kw] Suwnica / urządzenie 1 Podnoszenie główne Podnoszenie pomocnicze Jazda mostu Inne Jazda wózka 17

18 Szynoprzewody MOBILIS ELITE Szynoprzewody MOBILIS MOVIT Lokalizacja urządzenia: w hali w terenie otwartym w hali z wyjazdem na zewnątrz Środowisko pracy: bez utrudnień duża wilgotność zapylenie agresywne chemicznie Zakres temperatur pracy: minimalna Dopuszczalny spadek napięcia: jakie? o C o maksymalna C przy rozruchu (wartość domyślna: %) w sposób ciągły (wartość domyślna: 2%) Prędkość odbieraka prądowego: m/min Usytuowanie punktów zasilania: na końcu linii na środku linii inne opis: Mocowanie konsoli łapkami dociskowymi do dwuteownika: Mocowanie od góry belki: tak Długość konsoli: L = Mocowanie od dołu belki: L min. 10 B/2 30 B/2 otwór Ć11 A mm A min Przykłady zamocowania otwór Ć11 L Dane kontaktowe: Adres: Nazwa firmy: Osoba prowadząca: Telefony kontaktowe: stanowisko: adres Data: 18
