Cennik SYSTEMY GRZEWCZE Ważny od r. do odwołania -45 C 0 C

Transkrypt

1 Karbon Sp.zo.o Rybnk ul. Koścuszk 14A/2 tel ,-22 e-mal: Cennk 2017 SYSTEMY GRZEWCZE Ważny od r. do odwołana -45 C 0 C 80 C

2 Co nowego w 2017 roku? NOWOŚĆ str. 88 Sterownk onlne dla systemu grzewczego BRP069A61/62 Montoruje stan zużyce energ systemu grzewczego Możlwość ustawena harmonogramów nastawy temperatury trybu pracy Steruje systemem przygotowanem cepłej wody użytkowej NOWOŚĆ Gazowy kocoł kondensacyjny D2CND/D2TND-A1/4A Nezwykle kompaktowy, możlwość sterowana za pośrednctwem aplkacj Bardzo kompaktowe unwersalne urządzene przeznaczone do użytku w prawe wszystkch warunkach panujących w pomeszczenu Sterownk onlne (opcja): zarządza temperaturą w pomeszczenu nadzoruje zużyce energ z każdego mejsca Łatwa nstalacja serws: dostęp do wszystkch częśc od przodu urządzena Newelke wymagana konserwacyjne dzęk adaptacyjnemu systemow spalana gazu Lambda Gx z w pełn elektroncznym spalanem gaz-powetrze Możlwe połączene z panelem słonecznym NOWOŚĆ Hybrd mult NOWOŚĆ Hybrd Mult łączy w sobe jednostk zewnętrzne mult o 3, 4 5 portach z hybrydową pompą cepła Hybrydowa pompa cepła (gazowa powetrzna) wytwarza cepłą wodę, aby wygenerować cepło potrzebne dla grzejnków ogrzewana podłogowego Ogrzewane pomeszczeń: hybrydowa jednostka wewnętrzna wybera najbardzej ekonomczny tryb w oparcu o ceny za energę, o temperaturę zewnętrzną oraz wewnętrzne obcążene ceplne Cepła woda użytkowa: wykorzystuje gazową technologę kondensacyjną do wytwarzana cepłej wody Nskotemperaturowa pompa cepła Dakn Altherma 3 Bluevoluton - wykorzystane technolog czynnka R32 Wysoka wydajność: temperatura wody do 65 o C, COP do 5,4 (7 o C/35 o C) Urządzena o nomnalnych wydajnoścach od 4 do 8kW Łatwe sterowane Szybka konf guracja Sterowane z dowolnego mejsca Urządzena dostępne na przełome 2017/2018 Od 1 maja 2017 każde urządzene Dakn Altherma uruchamane przez Autoryzowany Fabryczny Serws Dakn Altherma w ramach obowązkowego programu uruchomenowo-gwarancyjnego. Czas reakcj serwsowej w ramach gwarancj - 24h.

3 Ogrzewane Nr strony 1. Pompa cepła Dakn Altherma do C.W.U. (typu splt) 6 Cechy użytkowe 6 Zestawy funkcjonalne 7 2. Pompy cepła nskotemperaturowe Dakn Altherma LT (typu splt) 10 Właścwośc podstawowe dane 10 Zestawy funkcjonalne: Ogrzewane Hydrobox naścenny 2.2. Ogrzewane CWU Hydrobox naścenny Zbornk standardowy Hydrobox zntegrowany ze zbornkem cwu Hydrobox zntegrowany ze zb. cwu ze ster. 2-ch stref temp Hydrobox solarny 2.3. Ogrzewane, chłodzene Hydrobox naścenny 2.4. Ogrzewane, chłodzene CWU Hydrobox naścenny Zbornk standardowy Hydrobox zntegrowany ze zbornkem cwu Hydrobox solarny 2.5. Opcje dodatkowe dla Dakn Altherma LT Sugerowane urządzena współpracujące Pompy cepła nskotemperaturowe Dakn Altherma LT (typu monoblock) 37 Właścwośc podstawowe dane 37 Zestawy funkcjonalne: Ogrzewane Ogrzewane CWU Ogrzewane, chłodzene Ogrzewane, chłodzene CWU Opcje dodatkowe dla Dakn Altherma LT Sugerowane urządzena współpracujące Pompy cepła wysokotemperaturowe Dakn Altherma HT (typu splt) 45 Właścwośc podstawowe dane 45 Zestawy funkcjonalne: Ogrzewane Ogrzewane CWU Zbornk standardowy Zasobnk solarny 4.3. Opcje dodatkowe dla Dakn Altherma HT 48 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

4 5. Pompy cepła Dakn Altherma Flex 50 Cechy użytkowe Pompa cepła Altherma Flex zdecentralzowana Zbornk cepłej wody użytkowej EKHTS Opcje dodatkowe do hydromodułu 5.2. Pompa cepła Altherma Flex scentralzowana Hybrydowa pompa cepła Dakn Altherma 53 Cechy użytkowe 53 Zestawy funkcjonalne: Ogrzewane CWU przepływowo Ogrzewane CWU z zasobnkem Zbornk standardowy Zasobnk solarny 6.3. Ogrzewane, chłodzene CWU przepływowo Ogrzewane, chłodzene CWU z zasobnkem Zbornk standardowy Zasobnk solarny 6.5. Opcje dodatkowe dla hybrydowej pompy cepła Dakn Altherma Sugerowane urządzena współpracujące Akcesora komnowe Gruntowa pompa cepła Dakn Altherma 64 Cechy użytkowe 64 Zestawy funkcjonalne 65 NOWOŚĆ 8. Kotły gazowe 66 Cechy użytkowe 66 Zestawy funkcjonalne Kotły gazowe kondensacyjne wszące Rotex/Dakn typ EKOMB Kotły gazowe kondensacyjne dwufunkcyjne EKOMB CO + CWU Kotły gazowe kondensacyjne jednofunkcyjne EKOMB - CO 8.2. Kotły gazowe kondensacyjne stojące Rotex/Dakn typ GCU Opcje dodatkowe dla kotłów gazowych Termczny system solarny Konwektory pompy cepła Sterownk onlne 88 Legenda: Ogrzewane Cepła woda użytkowa Sterownk onlne Ogrzewane chłodzene Możlwość podłączena kolektorów słonecznych Od 26 wrześna 2015 nektóre produkty grzewcze podlegają przepsom dyrektywy o etyketowanu energetycznym. Właścwe etykety energetyczne będą zameszczone na strone Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK 2017

5 Pompa cepła Dakn Altherma do cepłej wody użytkowej - cechy użytkowe Skuteczny sposób na uzyskane cepłej wody użytkowej Dlaczego pompa cepła do przygotowywana cepłej wody użytkowej? Natychmastowe podgrzane wody użytkowej Możlwość połączena z ogrzewanem solarnym dla jeszcze wększej efektywnośc energetycznej Łatwa nstalacja: bez cśnena w zbornku wodnym ogranczone cśnene w wymennku cepła Newelke wymagana konserwacyjne: brak anody, brak kamena osadów wapna, brak korozj Elektryczna grzałka dodatkowa (2 kw) gwarantuje cepłą wodę we wszystkch warunkach. Do zbornka 500l można podłaczyć dodatkowe źródło cepła. Obudowa z polpropylenu, odporna na korozję wstrząsy Wymennk cepła ze stal nerdzewnej do przygotowywana cepłej wody użytkowej Izolacja poluretanowa od 5 do 8 cm Jak to dzała? Jednostka zewnętrzna uzyskuje cepło z powetrza. To cepło dzęk wymennkow cepła jest przesyłane bezpośredno do zbornka magazynującego w przypadku cepłej wody użytkowej nemal natychmast. Pompa cepła o wysokej sprawnośc ze sterowanem nwerterowym Pompa cepła oferuje cepłą wodę do temperatury 55 C przygotowane cepłej wody do -15 C. Podłączene nstalacj solarnej Dla uzyskana jeszcze wększej efektywnośc 550 mm 765 mm energetycznej, pompę cepła można połączyć z kolektoram słonecznym. Dostępne są dwe technologe: Bezcśnenowa (ze zbornkem buforowym) Kolektory słoneczne są wypełnone tylko wodą, a słońce dostarcza wystarczającą lość cepła. W takm przypadku, obydwe pompy w układze sterującym moduł pompy włączają sę na krótko napełnają kolektory wodą ze zbornka magazynującego. Po ch napełnenu, jedna z nch wyłącza sę, a druga utrzymuje obeg wody. W przypadku newystarczającej lośc śwatła słonecznego lub jeśl zbornk magazynowy układu kolektorów słonecznych ne potrzebuje węcej cepła, pompa obegowa wyłącza sę cała cecz z układu kolektorów słonecznych spływa do zbornka magazynującego. Cśnenowa Ten system wykorzystuje płyn zawerający środek zapobegający zamarzanu, aby unknąć zamarznęca w okrese zmowym. Cały system znajduje sę pod cśnenem jest szczelny mm Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

6 EKHHP-A2V3 / ERWQ-AV3 1. Pompa cepła Dakn Altherma do C.W.U. Jednostka zewnętrzna ERWQ02AV3 Hydrobox solarny EKHHP500A2V3 Jednostka wewnętrzna EKHHP 300A2V3 500A2V3 Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.750x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Maksymalne cśnene wody bar 0 Zakres pracy Cepła woda użytkowa Strona wodna Mn.~Maks. C 5~75 Pozom mocy akustycznej Nom. dba 0 Pozom cśnena akustycznego Nom. dba 0 Jednostka zewnętrzna ERWQ 02AV3 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 612x906x402 Cężar Jednostka kg 35 Sprężarka Ilość 1 Typ Hermetyczna sprężarka typu swng Zakres pracy Cepła woda użytkowa Mn.~Maks. CDB -15~35 Czynnk chłodnczy Typ R-410A Ilość kg 1,05 GWP 2.087,5 Pozom cśnena akustycznego Nom. dba 47 Mn. dba 44 Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 Zawera fl uorowane gazy ceplarnane Właścwośc: > Natychmastowe podgrzane wody użytkowej > Możlwość połączena z kolektoram słonecznym dla jeszcze wększej efektywnośc energetycznej > Łatwa nstalacja: zbornk bezcśnenowy ogranczone cśnene w wymennku cepła > Newelke wymagana konserwacyjne: brak anody, brak kamena osadów wapna, brak korozj > Elektryczna grzałka dodatkowa (2 kw) gwarantuje cepłą wodę we wszystkch warunkach. Do zbornka 500l można podłaczyć dodatkowe źródło cepła. Zestawy funkcjonalne 1 2 Numer nazwa zestawu 2,5kW G:2kW 300l 2,5kW G:2kW 500l Ops Ilość Jedn.zewnętrzna 1-fazowa 1 ERWQ02AV Hydrobox solarny 300l, sterownk grzałka wspomagająca 2kW w komplece 1 EKHHP300A2V3 Jedn.zewnętrzna 1-fazowa 1 ERWQ02AV Hydrobox solarny 500l, sterownk grzałka wspomagająca 2kW w komplece 1 EKHHP500A2V3 e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

7 * Systemy ogrzewana Dakn Jako wodący dostawca systemów grzewczych, Dakn posada w swom asortymence produktów szeroką gamę wysokosprawnych systemów opartych na energ odnawalnej może dostarczyć rozwązana grzewcze odpowedne do każdego zastosowana spełnające każde wymagana. Pompa ceplna Dakn Altherma typu woda-powetrze jest rozwązanem grzewczym wykorzystującym energę odnawalną dostarczającym gorącą wodę, dealne dostosowanym do rynku meszkanowego w Polsce. Wykorzystując odnawalne powetrze jako źródło cepła technologę pompy cepła w połączenu z technologą Dakn opartą na zaawansowanej sprężarce nwertorowej, Dakn Altherma w porównanu z tradycyjnym systemam zapewna wysoką sprawność sezonową, nske koszty beżące obnżoną emsję węgla. Wprowadzona na rynek w 2006 roku, zanstalowana w systemów w całej Europe, Dakn Altherma jest wodącą pompą cepła typu woda-powetrze. Dakn Altherma oferuje najbardzej wszechstronny elastyczny asortyment pomp cepła typu woda-powetrze na dzsejszym rynku. Jest on odpowedn dla budynków, meszkań oraz nowych jak odnowonych projektów budowlanych. Asortyment jest dostępny w wersj Nskotemperaturowej (Splt Monobloc) jak Wysokotemperaturowej. Dakn Altherma Hgh Temperature (system wysokotemperaturowy) jest perwszym systemem przemysłowym, mogącym dostarczać wodę o temperaturze do 80 C, zapewnając dealne rozwązane pozwalające na wymanę kotła. W celu otrzymana całkowce zntegrowanego rozwązana wykorzystującego energę odnawalną, termczne systemy solarne Dakn można łączyć z Dakn Altherma. Dakn Altherma termczne systemy solarne Dakn są uznanym rozwązanam wykorzystującym energę odnawalną, które mogą redukować koszt energ gorącej wody nawet o 60% w porównanu z tradycyjnym systemam wykorzystującym palwa kopalne. Wększość pomp cepła Dakn Altherma typu woda-powetrze* posada certyf katy wydane przez Mcrogeneraton Certf caton Scheme (MCS), a termczne kolektory słoneczne Dakn posadają aprobatę Solar Keymark dlatego są przystosowane do domowych RHI. Prosmy sprawdzć na strone MCS najnowszy wykaz uznanych pomp cepła Dakn Altherma typu woda-powetrze. Dakn sto na czele kampan na rzecz technolog energooszczędnych pomp cepła, uznając, że pompy cepła wykorzystane energ odnawalnej z otaczającego powetrza jest odpowedzą na przyszłe wyzwana dotyczące takch celów jak sprawność energetyczna redukcja zużyca węgla. Rozwązana Dakn wykorzystujące energę odnawalną stanową realną alternatywę dla beżących przyszłych problemów zwązanych z konwencjonalnym systemam grzewczym takm jak koszty energ perwotnej ch nedopuszczalne wysok wpływ na środowsko. MCS HP S1016 F *Z wyjątkem typu Dakn Altherma Flex MCS scheme Solar Keymark 8 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

8 Pompy cepła typu powetrze-woda Dostępne są następujące modele pomp cepła typu powetrze-woda Dakn Altherma: Nskotemperaturowa Dakn Altherma Splt 4- > Najnowsza technologa nwerterowa, wysoka sprawność sezonowa nske koszty eksploatacj > Gwarantowana praca w temperaturze do -25 C > Łatwy w użycu sterownk > Naścenna, kompaktowa jednostka wewnętrzna z dostępem od przodu dla łatwejszej konserwacj > Elastyczny dobór lokalzacj z jednostką wewnętrzną oraz małą jednostką zewnętrzną, którą można ustawć w odległośc do 30m. Nskotemperaturowa Dakn Altherma Monobloc 5- > Wbudowana cała kluczowa hydraulka, np., przeponowe naczyne wzborcze pompa obegowa Wysokotemperaturowa Dakn Altherma 11- > Pozwala na osągnęce temperatury wody do 80 C Dakn Altherma Flex kW > Do zastosowań w ogrzewanu komercyjnym * *Z wyjątkem typu Dakn Altherma Flex e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

9 2. Pompy cepła nskotemperaturowe Dakn ALtherma LT (typu splt) Właścwośc podstawowe dane Jednofazowe ERLQ-CV3 Nskotemperaturowa pompa cepła Splt (zewnętrzna) Jednostk zewnętrzne Ops Jednofazowe ERLQ004CV3 ERLQ006CV3 ERLQ008CV3 ERLQ011CV3 ERLQ014CV3 ERLQ016CV3 4kW, 1-faza, 230V 6kW, 1-faza, 230V 8kW, 1-faza, 230V, 1-faza, 230V, 1-faza, 230V, 1-faza, 230V szt (PLN) Wymary Wysokość x Szerokość x Głębokość mm 735 x 832 x x 900 x 320 Jednostka zewnętrzna ERLQ CV3 Masa kg Nomnalna wydajność Ogrzewane (a/b) kw 4.4 / / / / / / 10.9 Chłodzene kw Nomnalne wejśce Ogrzewane (a/b) kw 0.87 / / / / / / 5.22 Chłodzene kw COP Ogrzewane (a/b) 5.04 / / / / / / 2.09 Klasa efektywnośc energetycznej * Ogrzewane przestrzen 35 C A+++ A++ A++ A++ A++ A++ 55 C A++ A+ A++ A+ A+ A+ EER Chłodzene Zakres dzałana Ogrzewane C -25~25-25~35 Chłodzene C 10~43 10~46 Gorąca woda C -25~35-20~35 Cśnene akustyczne / Pozom mocy Ogrzewane dba 48 / / / / / / 66 Chłodzene dba 48 / / / / / / 69 Wkład czynnka chłodnczego R-410A kg Połączena rurowe Cecz Cale 1/4 3/8 Gaz Cale 5/8 5/8 Maks. długość rur od jednostk zewnętrznej do jednostk wewnętrznej m Zaslane 1-faza / 230V / 50Hz Zalecane bezpecznk A * W przypadku połączena z pasującą jednostką wewnętrzną Nomnalna wydajność nomnalne wejśce zbadane według EN14511 w następujących warunkach: Ogrzewane a: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7W35) Ogrzewane b: Temperatura powetrza otoczena -7 C temperatura wody wyjścowej 45 C (A-7W45) Chłodzene Temperatura powetrza otoczena 35 C temperatura wody wyjścowej 7 C (A35W7) Pozomu cśnena akustycznego merzony w odległośc 1m od jednostk. Trójfazowe ERLQ-CW1 Nskotemperaturowa pompa cepła Splt (zewnętrzna) Jednostk zewnętrzne Właścwośc: > Ten system splt składa sę z jednostk zewnętrznej wewnętrznego hydroboksu, który można przyłączyć do wszystkch standardowych nskotemperaturowych grzejnków systemów ogrzewana podłogowego 10 Do zastosowań rezydencyjnych, komercyjnych przemysłowych Trójfazowe ERLQ011CW1 ERLQ014CW1 ERLQ016CW1 Ops, 3-fazy, 400V, 3-fazy, 400V, 3-fazy, 400V szt (PLN) Wymary Wysokość x Szerokość x Głębokość mm 1345 x 900 x 320 Masa kg 113 Nomnalna wydajność Ogrzewane (a/b) kw 11.2 / / / 10.9 Chłodzene kw Nomnalne wejśce Ogrzewane (a/b) kw 2.43 / / / 5.22 Chłodzene kw COP Ogrzewane (a/b) 4.60 / / / 2.09 Klasa efektywnośc energetycznej * Ogrzewane przestrzen 35 C A++ A++ A++ 55 C A+ A+ A+ EER Chłodzene Zakres dzałana Ogrzewane C -25~35 Chłodzene C 10~46 Gorąca woda C -20~35 Cśnene akustyczne / Pozom mocy Ogrzewane dba 51 / / / 66 Chłodzene dba 50 / / / 69 Wkład czynnka chłodnczego R-410A kg 3.4 Połączena rurowe Cecz Cale 3/8 Gaz Cale 5/8 Maks. długość rur od jednostk zewnętrznej m 50 do jednostk wewnętrznej Zaslane 3-fazy / 400V / 50Hz Zalecane bezpecznk A 20 * W przypadku połączena z pasującą jednostką wewnętrzną Jednostka zewnętrzna ERLQ CW1/V3 Nomnalna wydajność nomnalne wejśce zbadane według EN14511 w następujących warunkach: Ogrzewane a: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7W35) Ogrzewane b: Temperatura powetrza otoczena -7 C temperatura wody wyjścowej 45 C (A-7W45) Temperatura powetrza otoczena 35 C temperatura wody wyjścowej 7 C (A35W7) Pozomu cśnena akustycznego merzony w odległośc 1m od jednostk. e-mal: karbon@karbon.com.pl

10 Tylko ogrzewane EHBH Nskotemperaturowy hydrobox Splt (NAŚCIENNY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHBH 04CB3V 08CB3V/9W 08CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 890x480x344 Cężar Jednostka kg Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 15~55 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~80 25~80 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt (PLN) 1-faza CB3V szt (PLN) 3-faza CB9W Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Hermetyczna sprężarka typu scroll Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczny zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) Chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Chłodzene Ta 35 C - LWE 7 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fl uorowane gazy ceplarnane Jednostka wewnętrzna EHBH(X)04-16CB Właścwośc: > Jedyny system energooszczędnego ogrzewana oparty na technolog pompy cepła powetrze-woda > Idealne dopasowane do nowych budynków, a także do nskoenergetycznych domów > Najlepsze efektywnośc sezonowe zapewnają najwększe oszczędnośc kosztów eksploatacyjnych > Elastyczna konf guracja względem emterów cepła > Możlwość połączena z układem wytwarzana cepłej wody użytkowej > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C EKHWS Zbornk cwu do nskotemperaturowych jednostek Splt Monobloc Zbornk cepłej wody użytkowej EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 Ops Zbornk 150L Zbornk 200L Zbornk 300L szt (PLN) Odpowedn do Nskotemperaturowych jednostek Splt Monoblock Objętość wody ltrów Klasa efektywnośc energetycznej C C C Maks. temperatura wody C 85 Wydajność ceplna urządzena wspomagającego kw 3 Zaslane energą 1-faza / 230V / 50Hz Zalecane bezpecznk A 16 Wysokość mm Średnca mm 580 Masa własna kg Materał wewnątrz zbornka Stal Połączena rurowe (Średnca) Dopływ wody H/E cale 3/4 (Żeńsk) Odpływ wody H/E cale 3/4 (Żeńsk) Dopływ zmnej wody cale 3/4 (Żeńsk) Odpływ gorącej wody cale 3/4 (Żeńsk) Właścwośc: > Zbornk ze stal nerdzewnej dealne nadaje sę do współpracy z nskotemperaturowym pompam cepła Dakn Altherma Splt Monobloc > Wyposażony w standardze w grzałkę zanurzenową 3kW > Dostarczany z zaworem 3-drogowym czujnkem temperatury Zbornk cwu EKHWS-B e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

11 Ogrzewane chłodzene EHBX Nskotemperaturowy hydrobox Splt (NAŚCIENNY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHBH(X)04-16CB Jednostka wewnętrzna EHBX 04CB3V 08CB3V/9W 08CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 890x480x344 Cężar Jednostka kg Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 Chłodzene Strona wodna Mn.~Maks. C 5~22 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~80 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt (PLN) 1-faza CB3V szt (PLN) 3-faza CB9W Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Hermetyczna sprężarka typu scroll Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczny zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) Chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Chłodzene Ta 35 C - LWE 7 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fl uorowane gazy ceplarnane Właścwośc: > Jedyny system energooszczędnego ogrzewana oparty na technolog pompy cepła powetrze-woda > Idealne dopasowane do nowych budynków, a także do nskoenergetycznych domów > Najlepsze efektywnośc sezonowe zapewnają najwększe oszczędnośc kosztów eksploatacyjnych > Elastyczna konf guracja względem emterów cepła > Możlwość połączena z układem wytwarzana cepłej wody użytkowej > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C EKHWS Zbornk cwu do nskotemperaturowych jednostek Splt Monobloc Zbornk cepłej wody użytkowej EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 Ops Zbornk 150L Zbornk 200L Zbornk 300L szt (PLN) Odpowedn do Nskotemperaturowych jednostek Splt Monoblock Objętość wody ltrów Klasa efektywnośc energetycznej C C C Maks. temperatura wody C 85 Wydajność ceplna urządzena wspomagającego kw 3 Zaslane energą 1-faza / 230V / 50Hz Zalecane bezpecznk A 16 Wysokość mm Średnca mm 580 Masa własna kg Materał wewnątrz zbornka Stal Połączena rurowe (Średnca) Dopływ wody H/E cale 3/4 (Żeńsk) Odpływ wody H/E cale 3/4 (Żeńsk) Dopływ zmnej wody cale 3/4 (Żeńsk) Odpływ gorącej wody cale 3/4 (Żeńsk) Właścwośc: > Zbornk ze stal nerdzewnej dealne nadaje sę do współpracy z nskotemperaturowym pompam cepła Dakn Altherma Splt Monobloc > Wyposażony w standardze w grzałkę zanurzenową 3kW > Dostarczany z zaworem 3-drogowym czujnkem temperatury e-mal: karbon@karbon.com.pl 12 Do zastosowań rezydencyjnych, komercyjnych przemysłowych Zbornk cwu EKHWS-B

12 Tylko ogrzewane EHVH Nskotemperaturowy hydrobox Splt (ZINTEGROWANY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHVH(X)04-16S18(26)CB Jednostka wewnętrzna EHVH 04S18 CB3V 08S18CB3V / 08S26CB9W 08S18CB3V / 08S26CB9W 11S18CB3V / 11S26CB9W 16S18CB3V / 16S26CB9W 16S18CB3V / 16S26CB9W 11S18CB3V / 11S26CB9W 16S18CB3V / 16S26CB9W 16S18CB3V / 16S26CB9W Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.732x600x728 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 65 Maksymalne cśnene wody bar 10 Zabezpeczene przed korozją Anoda Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 15~55 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~60 25~60 / 60 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt. 1-faza CB3V szt. (PLN) 3-fazy CB9W Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczny zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) Chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fl uorowane gazy ceplarnane Właścwośc: > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej > Energooszczędny system ogrzewana chłodzena oparty na technolog pompy cepła powetrze-woda > Idealne dopasowane do nowych budynków, a także do nskoenergetycznych domów > Najlepsze efektywnośc sezonowe zapewnają najwększe oszczędnośc kosztów eksploatacyjnych > Elastyczna konf guracja względem emterów cepła > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

13 Ogrzewane chłodzene EHVX Nskotemperaturowy hydrobox Splt (ZINTEGROWANY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHVH(X)04-16S18(26)CB Jednostka wewnętrzna EHVX 04S18 08S18CB3V 08S18CB3V 11S18CB3V 16S18CB3V 16S18CB3V 11S18CB3V 16S18CB3V 16S18CB3V CB3V / 08S26CB9W / 08S26CB9W / 11S26CB9W / 16S26CB9W / 16S26CB9W / 11S26CB9W / 16S26CB9W / 16S26CB9W Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.732x600x728 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 65 Maksymalne cśnene wody bar 10 Zabezpeczene przed korozją Anoda Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 15~55 Chłodzene Strona wodna Mn.~Maks. C 5~22 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~60 25~60 / 60 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt. 1-faza CB3V szt. (PLN) 3-fazy CB9W Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy akustycznej Ogrzewane Nom. dba Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) Warunek 1: chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Chłodzene Ta 35 C - LWE 7 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fl uorowane gazy ceplarnane Właścwośc: > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej > Energooszczędny system ogrzewana chłodzena oparty na technolog pompy cepła powetrze-woda > Idealne dopasowane do nowych budynków, a także do nskoenergetycznych domów > Najlepsze efektywnośc sezonowe zapewnają najwększe oszczędnośc kosztów eksploatacyjnych > Elastyczna konf guracja względem emterów cepła > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C 14 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

14 Tylko ogrzewane EHVZ Nskotemperaturowy hydrobox Splt ze sterowanem 2-ch stref temp. (ZINTEGROWANY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHVZ04-16S18CB Jednostka wewnętrzna EHVZ 04S18CB3V 08S18CB3V 16S18CB3V Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.732x600x728 Cężar Jednostka kg Zbornk Pojemność wodna l 180 Maksymalna temperatura wody C 65 Maksymalne cśnene wody bar 10 Zabezpeczene przed korozją Anoda Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 15~55 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~60 25~60 / 60 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25 (2,000~35 (2-20 (2,000~35 (2 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy akustycznej Ogrzewane Nom. dba (3 66 (3 64 (3 66 (3 Chłodzene Nom. dba (4 66 (4 69 (4 64 (4 66 (4 69 (4 Pozom cśnena Ogrzewane Nom. dba 48 (3 49 (3 51 (5 52 (5 51 (5 52 (5 akustycznego Chłodzene Nom. dba 48 (3 49 (3 50 (3 50 (5 52 (5 54 (5 50 (5 52 (5 54 (5 Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) ogrzewane Ta DB -7 C (RH85%) - LWC 35 C (4) ogrzewane Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fl uorowane gazy ceplarnane Właścwośc: > Dwe różne strefy temperaturowe są regulowane automatyczne za pośrednctwem tej samej jednostk wewnętrznej > Elastyczna oferta dla użytkownka końcowego - możlwość połączena różnych emterów cepła np. ogrzewane podłogowe grzejnk jednoczesne utrzymane maksymalnej efektywnośc > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej > Jedyny system energooszczędnego ogrzewana oparty na technolog pompy cepła powetrze-woda > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

15 Tylko ogrzewane EHSH Nskotemperaturowy hydrobox Splt (SOLARNY) Jednostka wewnętrzna EHSH(B)08-16P50B Jednostka wewnętrzna EHSH(B)04-08P30A Jednostka wewnętrzna EHSH 04P30B 08P50B 08P30B 08P50B 16P50B Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Materał Polpropylen odporny na uderzena Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.945x615x x790x x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. C -25~25-25~35 Strona wodna Mn.~Maks. C 15~55 Cepła woda Temp. otoczena Mn.~Maks. CDB -25~35 użytkowa Strona wodna Mn.~Maks. C 25~55 Czynnk chłodnczy Typ R-410A Ilość kg 1,5 1,6 3,4 tco2eq - Sterowane Elektronczny zawór rozprężny / Inwerter GWP - Pozom mocy akustycznej Nom. dba 40 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C; LW 35 C; warunk zewnętrzne: -7 CDB/-8 CWB (4) EW 30 C; LW 35 C; warunk zewnętrzne: 2 CDB/1 CWB (5) Zawera fl uorowane gazy ceplarnane Właścwośc: > Hydrobox solarny jest wyposażony standardowo w sterownk > Zntegrowany moduł solarny - maksymalzacja odnawalnej energ oferta najwyższego komfortu > Solarne wspomagane układu cepłej wody użytkowej przez bezcśnenowy (ze zbornkem buforowym) system solarny > Lekk zbornk z tworzywa sztucznego o wyjątkowych zaletach hgencznych > Możlwość sterowana za pośrednctwem aplkacj - zarządzane trybem ogrzewana wytwarzana cepłej wody > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Opcje dodatkowe dla hydroboxu solarnego EHSH(X): Opcja Ops szt. (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego (opcja wymagana) EHS Dodatkowy nterfejs użytkownka 790 EKPCCAB3 Kabel PC do załadowana ustaweń polowych z PC do jednostk lub zapasowego sterownka EKRSC1 Opcjonalny zewnętrzny czujnk temperatury 410 KRCS01-1 Opcjonalny wewnętrzny czujnk temperatury 310 EKRP1HBA Opcjonalny zestaw PCB do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoścowego Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

16 Tylko ogrzewane EHSHB Nskotemperaturowy hydrobox Splt (BIWALENTNY) Jednostka wewnętrzna EHSH(B)08-16P50B Jednostka wewnętrzna EHSH(B)04-08P30A Jednostka wewnętrzna EHSHB 04P30B 08P50B 08P30B 08P50B 08P30B 16P50B Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Materał Polpropylen odporny na uderzena Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.945x615x x790x x615x x790x x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. C -25~25-25~35 Strona wodna Mn.~Maks. C 15~55 Cepła woda Temp. otoczena Mn.~Maks. CDB -25~35 użytkowa Strona wodna Mn.~Maks. C 25~55 Czynnk chłodnczy Typ R-410A Ilość kg 1,5 1,6 3,4 tco2eq - Sterowane Elektronczny zawór rozprężny / Inwerter GWP - Pozom mocy akustycznej Nom. dba 40 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Zawór rozprężny (typ elektronczny) Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C; LW 35 C; warunk zewnętrzne: -7 CDB/-8 CWB (4) EW 30 C; LW 35 C; warunk zewnętrzne: 2 CDB/1 CWB (5) Zawera fl uorowane gazy ceplarnane Właścwośc: > Hydrobox solarny jest standarodowo wyposażony w sterownk > System dwuzadanowy: możlwość połączena z dodatkowym źródłem cepła Opcje dodatkowe dla hydroboxu solarnego EHSH(X): Opcja Ops szt. (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego (opcja wymagana) EHS Dodatkowy nterfejs użytkownka 790 EKPCCAB3 Kabel PC do załadowana ustaweń polowych z PC do jednostk lub zapasowego sterownka EKRSC1 Opcjonalny zewnętrzny czujnk temperatury 410 KRCS01-1 Opcjonalny wewnętrzny czujnk temperatury 310 EKRP1HBA Opcjonalny zestaw PCB do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoścowego 630 e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

17 Ogrzewane chłodzene EHSX Nskotemperaturowy hydrobox Splt (SOLARNY) Jednostka wewnętrzna EHSH(B)08-16P50B Jednostka wewnętrzna EHSH(B)04-08P30A Jednostka wewnętrzna EHSX 04P30B 08P30B 08P50B 08P30B 08P50B 16P50B Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Materał Polpropylen odporny na uderzena Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.945x615x x790x x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. C -25~25-25~35 Strona wodna Mn.~Maks. C 15~55 Chłodzene Temp. zewn. Mn.~Maks. CDB 10~43 Strona wodna Mn.~Maks. C 5~22 -~- Cepła woda Temp. otoczena Mn.~Maks. CDB -25~35 użytkowa Strona wodna Mn.~Maks. C 25~55 Czynnk chłodnczy Typ R-410A Ilość kg 1,5 1,6 3,4 tco2eq - Sterowane Elektronczny zawór rozprężny / Inwerter GWP - Pozom mocy akustycznej Nom. dba 40 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C; LW 35 C; warunk zewnętrzne: -7 CDB/-8 CWB (4) EW 30 C; LW 35 C; warunk zewnętrzne: 2 CDB/1 CWB (5) Zawera fl uorowane gazy ceplarnane Właścwośc: > Hydrobox solarny jest standarodowo wyposażony w sterownk > Zntegrowany moduł solarny - maksymalzacja odnawalnej energ oferta najwyższego komfortu w trybe ogrzewana chłodzena > Solarne wspomagane układu cepłej wody użytkowej przez bezcśnenowy (ze zbornkem buforowym) system solarny > Lekk zbornk z tworzywa sztucznego o wyjątkowych zaletach hgencznych > Możlwość sterowana za pośrednctwem aplkacj - zarządzane trybem ogrzewana, wytwarzana cepłej wody chłodzena > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Opcje dodatkowe dla hydroboxu solarnego EHSH(X): Opcja Ops szt. (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego (opcja wymagana) EHS Dodatkowy nterfejs użytkownka 790 EKPCCAB3 Kabel PC do załadowana ustaweń polowych z PC do jednostk lub zapasowego sterownka EKRSC1 Opcjonalny zewnętrzny czujnk temperatury 410 KRCS01-1 Opcjonalny wewnętrzny czujnk temperatury 310 EKRP1HBA Opcjonalny zestaw PCB do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoścowego Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

18 Ogrzewane chłodzene EHSXB Nskotemperaturowy hydrobox Splt (BIWALENTNY) Jednostka wewnętrzna EHSH(B)08-16P50B Jednostka wewnętrzna EHSH(B)04-08P30A Jednostka wewnętrzna EHSXB 04P30B 08P30B 08P50B 08P30B 08P50B 16P50B Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Materał Polpropylen odporny na uderzena Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.945x615x x790x x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. C -25~25-25~35 Strona wodna Mn.~Maks. C 15~55 Chłodzene Temp. zewn. Mn.~Maks. CDB 10~43 Strona wodna Mn.~Maks. C 5~22 -~- Cepła woda Temp. otoczena Mn.~Maks. CDB -25~35 użytkowa Strona wodna Mn.~Maks. C 25~55 Czynnk chłodnczy Typ R-410A Ilość kg 1,5 1,6 3,4 tco2eq - Sterowane Elektronczny zawór rozprężny / Inwerter GWP - Pozom mocy akustycznej Nom. dba 40 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy akustycznej Ogrzewane Nom. dba Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C; LW 35 C; warunk zewnętrzne: -7 CDB/-8 CWB (4) EW 30 C; LW 35 C; warunk zewnętrzne: 2 CDB/1 CWB (5) Zawera fl uorowane gazy ceplarnane Właścwośc: > Hydrobox solarny jest standarodowo wyposażony w sterownk > System dwuzadanowy: możlwość połączena z dodatkowym źródłem cepła Opcje dodatkowe dla hydroboxu solarnego EHSH(X): Opcja Ops szt. (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego (opcja wymagana) EHS Dodatkowy nterfejs użytkownka 790 EKPCCAB3 Kabel PC do załadowana ustaweń polowych z PC do jednostk lub zapasowego sterownka EKRSC1 Opcjonalny zewnętrzny czujnk temperatury 410 KRCS01-1 Opcjonalny wewnętrzny czujnk temperatury 310 EKRP1HBA Opcjonalny zestaw PCB do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoścowego 630 e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

19 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT ZESTAWY Z HYDROBOX NAŚCIENNY Ops Numer nazwa zestawu Ops Ilość 4kW 1 4kW Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH04CB3V Sterownk z j.polskm 1 EKRUBCL kW 2 3 6kW 6kW Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W Sterownk z j.polskm 1 EKRUBCL kW 4 5 8kW 8kW Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W Sterownk z j.polskm 1 EKRUBCL ZESTAWY Z HYDROBOX NAŚCIENNY Ops Numer nazwa zestawu 6V3 6W1 7V3 7W1 Ops Ilość J.zewnętrzna 1-fazowa Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ011CV3 J.zewnętrzna 3-fazowa ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH11CB3V EHBH11CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH11CB9W EHBH11CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL V3 8W1 9V3 9W1 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL V3 10W1 11V3 11W1 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

20 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.2 CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym 4kW 12S 12E 13S 13E 4kW 4kW 200l Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 ERLQ004CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH04CB3V EHBH04CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 ERLQ004CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH04CB3V EHBH04CB3V Zbornk cwu 200l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL kW 14S 14E 15S 15E 6kW 6kW Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V EHBH08CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W EHBH08CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL kW 16S 16E 19S 19E 6kW 200l 6kW 200l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V EHBH08CB3V Zbornk cwu 200l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W EHBH08CB9W Zbornk cwu 200l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL kW 20S 20E 21S 21E 6kW 300l 6kW 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V EHBH08CB3V Zbornk cwu 300l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W EHBH08CB9W Zbornk cwu 300l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

21 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.2 CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 22S 22E 8kW Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V EHBH08CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) EKHWS150B3V3 EKHWE150A3V3* kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 23S 23E 8kW Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W EHBH08CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 24S 24E 8kW 200l Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V EHBH08CB3V Zbornk cwu 200l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) EKHWS200B3V3 EKHWE200A3V kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 25S 25E 26S 26E 8kW 200l 8kW 300l Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W EHBH08CB9W Zbornk cwu 200l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V EHBH08CB3V Zbornk cwu 300l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) EKHWS300B3V3 EKHWE300A3V kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 27S 27E 8kW 300l Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W EHBH08CB9W Zbornk cwu 300l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. 22 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

22 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.2 CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym 28S 28E Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH11CB3V EHBH11CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 29E 30S 30E Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH11CB9W EHBH11CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH11CB3V EHBH11CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 31E Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH11CB9W EHBH11CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 32E 33S 33E 34S 34E 200l 200l 200l Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH11CB3V EHBH11CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH11CB9W EHBH11CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH11CB3V EHBH11CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 35E 200l Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH11CB9W EHBH11CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 36E 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH11CB3V EHBH11CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 37E 38S 38E 300l 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH11CB9W EHBH11CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH11CB3V EHBH11CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 39E 300l Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH11CB9W EHBH11CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

23 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.2 CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym 40S 40E Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 41E 42S 42E Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 43E Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 44E 45S 45E 46S 46E 200l 200l 200l Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 47E 200l Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 48E 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 49E 50S 50E 300l 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 51E 300l Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. 24 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

24 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.2 CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym 52S 52E Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 53E 54S 54E Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 55E Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 56E 57S 57E 58S 58E 200l 200l 200l Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 59E 200l Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 60E 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 61E 62S 62E 300l 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S 63E 300l Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Zbornk cwu z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

25 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.2 CWU ZESTAWY Z HYDROBOX ZINTEGROWANY ZE ZBIORNIKIEM CWU Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. 180l, grzałka wspomagająca 3kW Zestaw ze zb. 260l, grzałka wspomagająca 6/9kW 64 4kW 180l Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH04S18CB3V Sterownk z j.polskm 1 EKRUBCL S18 65S26 6kW,180l,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH08S18CB3V EHVH08S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 66S26 67S18 67S26 8kW,180l,260l,180l,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH08S18CB3V EHVH08S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH11S18CB3V EHVH11S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 68S26,180l,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH16S18CB3V EHVH16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 68S26 70S18 70S26,180l,260l,180l,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH16S18CB3V EHVH16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH11S18CB3V EHVH11S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 71S26,180l,260l Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH16S18CB3V EHVH16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 72S26,180l,260l Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH16S18CB3V EHVH16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

26 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.2 CWU ZESTAWY Z HYDROBOX ZINTEGROWANY ZE ZBIORNIKIEM CWU I STEROW. 2-CH STREF TEMP. Numer nazwa zestawu Ops Ilość J.zewnętrzna 1-fazowa J.zewnętrzna 3-fazowa 73 4kW 180l Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ04S18CB3V Sterownk z j.polskm 1 EKRUBCL kW 180l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ08S18CB3V Sterownk z j.polskm 1 EKRUBCL kW 180l Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ08S18CB3V Sterownk z j.polskm 1 EKRUBCL V3 76W1 180l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ16S18CB3V EHVZ16S18CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL V3 77W1 180l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ16S18CB3V EHVZ16S18CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL V3 78W1 180l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ16S18CB3V EHVZ16S18CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL Numer nazwa zestawu 79 80P30 80P50 81P30 81P50 4kW G:9kW 300l 6kW G:9kW 300l 500l 8kW G:9kW 300l 500l Ops 2.2 CWU ZESTAWY Z HYDROBOX SOLARNY Ilość Zestaw z hydromodułem 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox solarny 300l / 500l, sterownk w komplece 1 EHSH04P30B Grzałka wspomagająca 9kW 1 EKBU9C Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV Zestaw z hydromodułem 500l ERLQ006CV3 Hydrobox solarny 300l / 500l, sterownk w komplece 1 EHSH08P30B EHSH08P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox solarny 300l / 500l, sterownk w komplece 1 EHSH08P30B EHSH08P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C CWU ZESTAWY Z HYDROBOX SOLARNY Numer nazwa zestawu Ops Ilość J.zewnętrzna 1-fazowa J.zewnętrzna 3-fazowa 82V3 82W1 G:9kW 500l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox solarny 500l, sterownk w komplece 1 EHSH16P50B EHSH16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C V3 83W1 G:9kW 500l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox solarny 500l, sterownk w komplece 1 EHSH16P50B EHSH16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C V3 84W1 G:9kW 500l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox solarny 500l, sterownk w komplece 1 EHSH16P50B EHSH16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

27 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.3, CHŁODZENIE ZESTAWY Z HYDROBOX NAŚCIENNY Ops Numer nazwa zestawu Ops Ilość Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 4kW 85 4kW Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX04CB3V Taca ocekowa 1 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 86 6kW Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX08CB3V Taca ocekowa 1 EKHBDPC kW Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 87 6kW Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX08CB9W Taca ocekowa 1 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 88 8kW Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX08CB3V Taca ocekowa 1 EKHBDPC kW Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 89 8kW Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX08CB9W Taca ocekowa 1 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 2.3, CHŁODZENIE ZESTAWY Z HYDROBOX NAŚCIENNY Ops Numer nazwa zestawu Ops Ilość J.zewnętrzna 1-fazowa J.zewnętrzna 3-fazowa Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 90V3 90W1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX11CB3V EHBX11CB3V Taca ocekowa 1 EKHBDPC2 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 91V3 91W1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX11CB9W EHBX11CB9W Taca ocekowa 1 EKHBDPC2 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 92V3 92W1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC2 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 93V3 93W1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC2 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 94V3 94W1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC2 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 95V3 95W1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC2 EKHBDPC Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 28 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

28 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 ERLQ004CV3 96S 96E 4kW Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX04CB3V EHBX04CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 ERLQ004CV3 97S 97E 4kW 200l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX04CB3V EHBX04CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 98S 98E 6kW Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX08CB3V EHBX08CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 99S 99E 6kW Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX08CB9W EHBX08CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV S 100E 6kW 200l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX08CB3V EHBX08CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 101S 101E 6kW 200l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX08CB9W EHBX08CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 102S 102E 6kW 300l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX08CB3V EHBX08CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 103S 103E 6kW 300l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX08CB9W EHBX08CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

29 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 104S 104E 8kW Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX08CB3V EHBX08CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 105S 105E 8kW Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX08CB9W EHBX08CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 106S 106E 8kW 200l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX08CB3V EHBX08CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 107S 107E 8kW 200l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX08CB9W EHBX08CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV S 108E 8kW 300l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX08CB3V EHBX08CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V kW Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 109S 109E 8kW 300l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX08CB9W EHBX08CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. 30 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

30 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 110S 110E Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX11CB3V EHBX11CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 111S 111E Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX11CB9W EHBX11CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 112S 112E Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX11CB3V EHBX11CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 113S 113E Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX11CB9W EHBX11CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV S 114E 200l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX11CB3V EHBX11CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 115S 115E 200l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX11CB9W EHBX11CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 116S 116E 200l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX11CB3V EHBX11CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 117S 117E 200l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX11CB9W EHBX11CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

31 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym S 118E 119S 119E 120S 120E 121S 121E 122S 122E 123S 123E 124S 124E 125S 125E 126S 126E 127S 127E 300l 300l 300l 300l 200l 200l Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 Taca ocekowa 1 EKHBDPC EKHBDPC2 Do zastosowań rezydencyjnych, komercyjnych przemysłowych ERLQ011CV3 Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX11CB3V EHBX11CB3V Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX11CB9W EHBX11CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX11CB3V EHBX11CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX11CB9W EHBX11CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. e-mal: karbon@karbon.com.pl

32 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 128S 128E 200l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 129S 129E 200l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 130S 130E 300l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 131S 131E 132S 132E 300l 300l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 133S 133E 300l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 134S 134E Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 135S 135E Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 136S 136E Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 137S 137E Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

33 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 138S 138E 200l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 139S 139E 200l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 140S 140E 200l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 141S 141E 200l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV S 142E 300l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 143S 143E 300l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 144S 143E 300l Hydrobox naścenny grz. chł., grzałka wsp. 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 145S 145E 300l Hydrobox naścenny grz. chł., grzałka wsp. 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC EKHBDPC2 Zbornk cwu 300l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3.Patrz rozdzał 2.6 Sugerowane urządzena współpracujące. 34 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

34 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX ZINTEGROWANY ZE ZBIORNIKIEM CWU Ops Numer nazwa zestawu Ops Ilość Zestaw ze zb. 180l, grzałka wspomagajaca 3kW Zestaw ze zb. 260l, grzałka wspomagająca 6/9kW 146 4kW 180l Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX04S18CB3V Sterownk z j.polskm 1 EKRUBCL S18 147S26 6kW,180l,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX08S18CB3V EHVX08S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 148S26 149S18 149S26 8kW,180l,260l,180l,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX08S18CB3V EHVX08S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX11S18CB3V EHVX11S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 150S26,180l,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX16S18CB3V EHVX16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 151S26 152S18 152S26,180l,260l,180l,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX16S18CB3V EHVX16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX11S18CB3V EHVX11S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 153S26,180l,260l Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX16S18CB3V EHVX16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 154S26,180l,260l Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX16S18CB3V EHVX16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL , CHŁODZENIE CWU ZESTAWY Z HYDROBOX SOLARNY Numer nazwa zestawu Ops Ilość Zestaw z hydromodułem 300l Zestaw z hydromodułem 500l 155 4kW G:9kW 300l Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox solarny grz chł 300l / 500l, ster. w komplece 1 EHSX04P30B Grzałka wspomagająca 9kW 1 EKBU9C P30 156P50 6kW G:9kW 300l 500l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox solarny grz chł 300l / 500l, ster. w komplece 1 EHSX08P30B EHSX08P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C P30 157P50 8kW G:9kW 300l 500l Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox solarny grz chł 300l / 500l, ster. w komplece 1 EHSX08P30B EHSX08P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

35 2. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 2.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX SOLARNY Numer nazwa zestawu Ops Ilość J.zewnętrzna 1-fazowa J.zewnętrzna 3-fazowa 158P30 158P50 G:9kW 500l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox solarny grz chł 500l, sterownk w komplece 1 EHSX16P50B EHSX16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C P30 159P50 G:9kW 500l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox solarny grz chł 500l, sterownk w komplece 1 EHSX16P50B EHSX16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C P30 160P50 G:9kW 500l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox solarny grz chł 500l, sterownk w komplece 1 EHSX16P50B EHSX16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C OPCJE DODATKOWE DLA POMPY CIEPŁA DAIKIN ALTHERMA LT TYPU SPLIT Możlwe opcje dla jednostk wewnętrznej EHBH(X) EHVH(X): Ilość Nazwa opcj Cena (PLN) Interfejs użytkownka 1 EKRUCBL4 560 Uproszczony nterfejs użytkownka 1 EKRUCBS 480 Taca ocekowa dla hydroboxów naścennych grzewczo-chłodzących EHBX 1 EKHBDPC2 720 Możlwe opcje dla jednostk wewnętrznej EHSH(X)(B): Ilość Nazwa opcj Cena (PLN) Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego EHSH(X) (opcja wymagana) 1 EKBU9C Dodatkowy nterfejs użytkownka 1 EHS Zestaw do podłączena dodatkowego źródła cepła do EHSH(X) (SAK2) Możlwe opcje dla wszystkch jednostek wewnętrznych: Ilość Nazwa opcj Cena (PLN) Termostat pokojowy przewodowy 1 EKRTWA 600 Termostat pokojowy bezprzewodowy 1 EKRTR Czujnk temp. wewn. lub podłog do użyca wyłączne z EKRTR 1 EKRTETS 85 Płytka do montorowana alarmu montorowana wł/wył ogrzewana/chłodzena pomeszczeń 1 EKRP1HBA 630 Płytka do kontrol zużyca energ przez wejśca cyfrowe 1 EKRP1AHT 630 Opcjonalny czujnk temp. wewnętrznej 1 KRCS Opcjonalny czujnk temp. zewnętrznej 1 EKRSC1 410 Konfgurator - kabel do wgrana ustaweń 1 EKPCCAB Możlwe opcje dla jednostk zewnętrznej: Ilość Nazwa modelu Cena (PLN) Taca ocekowa na skroplny dla jednostk zewnętrznej ERLQ EKDP008C 800 Grzałka dla tacy na skroplny dla jednostk zewnętrznej ERLQ EKDPH008C Ceownk do zamocowana jednostk zewnętrznej ERLQ EKFT008CA SUGEROWANE URZĄDZENIA WSPÓŁPRACUJĄCE Ops: Ilość Nazwa modelu Cena (PLN) Zbornk cwu emalowany naścenny z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWET150A3V Moduł do sterowana onlne - Lan Adapter wersja podstawowa 1 BRP069A Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona 1 BRP069A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV15A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV20A Zawór 2-drogowy dla konwektora pompy cepła FWXV 1 EKVKHPC 280 Rury ogrzewana podłogowego Monopex m Rury ogrzewana podłogowego Monopex m Rury ogrzewana podłogowego Monopex m Rekuperator VAM FC 1 VAM-FC Sterownk do rekuperatora VAM-FC 1 BRC1E53C Grzałka dodatkowa dla VAM-FC 1 VH-B Patrz Cennk Klmatyzacja 36 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

36 3. Pompy cepła nskotemperaturowe Dakn Altherma LT (typu monoblock) Właścwośc podstawowe dane EDLQ Nskotemperaturowa pompa cepła Monobloc (5-7kW) Interfejs użytkownka EKRUCBL4 Jednostka zewnętrzna ED(B)LQ05-07CV3 Jednostka zewnętrzna EDLQ05CV3 EDLQ07CV3 Interfejs użytkownka (mus być zamówony) EKRUCBL4 EKRUCBL4 Ops 5kW, 1-faza, 230V 7kW, 1-faza, 230V Cena (PLN) za KPL EDLQ05CV3 + EKRUCBL Wymary H W D mm Masa kg Wydajność Ogrzewane (a/b) kw 4.40 / / 6.25 Wejśce Ogrzewane (a/b) kw 0.88 / / 3.09 COP 5.00 / / 2.02 Klasa efektywnośc energetycznej Ogrzewane przestrzen 35 C A++ A++ 55 C A++ A++ Zakres dzałana Ogrzewane C -25 ~ +25 Gorąca woda C -25 ~ +35 Cśnene akustyczne/pozom mocy dba 48 / / 62 Wkład czynnka chłodnczego R-410A kg Zaslane 1-faza / 230V / 50Hz Zalecane bezpecznk Amps Pompa Lczba prędkośc Sterowany nwertorem Objętość przeponowego naczyna wzborczego ltrów 7 Połączena rurowe Średnca Cale 1 (męsk) Maks. długość rur od jednostk zewnętrznej do zbornka mm 10 Nomnalna wydajność nomnalne wejśce zbadane według EN14511 w następujących warunkach Ogrzewane a: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7W35) Ogrzewane b: Temperatura powetrza otoczena -7 C temperatura wody wyjścowej 45 C (A-7 W45) Pozom cśnena akustycznego merzony w odległośc 1 m od jednostk Uwag: ) Interfejs użytkownka (EKRUBCL4) mus być zamówony z każdym EDLQ05-07 Centralna skrzynka kablowa Ops EKCB07CV3 Centralna skrzynka kablowa szt (PLN) Do stosowana z EDLQ05~07CV3 Wymary Głębokość mm 97 Szerokość mm 340 Wysokość mm 360 ZESTAW GRZAŁKI ZAPASOWEJ (OPCJONALNA) EKMBUHC3V3 EKMBUHC9W1 Ops Zestaw grzałk zapasowej (3kW) Zestaw grzałk zapasowej (3/6kW) szt (PLN) Znamonowe warunk pracy kw Wymary Głębokość mm 210 Szerokość mm 250 Wysokość mm 560 Zaslane 1-faza / 230V / 50Hz 1-faza / 230V / 50Hz Zalecane bezpecznk 3 kw 1-faza 230V Amps 16 6 kw 1-faza 230V Amps - 32 Podłączena wody Średnca cale 1 (męsk) Właścwośc: > Mała jednostka Dakn Altherma Monobloc jest dealna dla mnejszych budynków > W tym systeme, rury wodne a ne przewody z czynnkem chłodnczym begną od jednostk zewnętrznej do nstalacj wewnętrznej, co oznacza, że nepotrzebna jest szczególna obsługa nstalacj czynnka chłodnczego > Zestaw grzałk zapasowej nstalowany jest wewnątrz e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

37 EDLQ tylko ogrzewane Nskotemperaturowa pompa cepła Monobloc (11 - ) Jednostka zewnętrzna ED(B)LQ BB6V3/W1 Układ pojedynczy EDLQ 011BB6V3 014BB6V3 016BB6V3 011BB6W1 014BB6W1 016BB6W1 Wydajność grzewcza Nom. kw 11,20 (1) / 10,87 (2) 14,00 (1) / 13,10 (2) 16,00 (1) / 15,06 (2) 11,20 (1) / 10,87 (2) 14,00 (1) / 13,10 (2) 16,00 (1) / 15,06 (2) Pobór mocy Ogrzewane Nom. kw 2,56 (1) / 3,31 (2) 3,29 (1) / 4,01 (2) 3,88 (1) / 4,71 (2) 2,60 (1) / 3,21 (2) 3,30 (1) / 4,07 (2) 3,81 (1) / 4,66 (2) COP 4,38 (1) / 3,28 (2) 4,25 (1) / 3,27 (2) 4,12 (1) / 3,20 (2) 4,31 (1) / 3,38 (2) 4,24 (1) / 3,22 (2) 4,20 (1) / 3,23 (2) Wymary Jednostka Wysokość mm Szerokość mm Głębokość mm 382 Cężar Jednostka kg 180 Element hydraulczny Natężene prądu Typ 6V3 6W1 grzałk zapasowej Zaslane Faza/ Hz/V Częstotlwość/ Napęce /50/230 /50/400 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. CWB -20~35-15~35-20~35-15~35-20~35-15~35-25~35-15~35-25~35-15~35-25~35-15~35 Strona wodna Mn.~Maks. C 15 (3)~55 (3) Cepła woda Temp. otoczena Mn.~Maks. CDB -20~43-15~43-20~43-15~43-20~43-15~43-25~43-15~43-25~43-15~43-25~43-15~43 użytkowa Strona wodna Mn.~Maks. C 25~80 Czynnk chłodnczy Typ R-410A Ilość kg 3,0 tco2eq 6,2 Sterowane Elektronczy zawór rozprężny GWP Pozom mocy akustycznej Ogrzewane Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Element sprężark Główne zaslane Nazwa V3 W1 Faza 3N~ Częstotlwość Hz 50 Napęce V Ogrzewane pomeszczeń Wylot wody, klmat umarkowany 55 C Wylot wody, klmat umarkowany 35 C Infor. ogólne Infor. ogólne ηs (efektywność % sezonowa ogrzewana pomeszczeń) SCOP 2,70 2,71 2,60 2,75 2,82 2,85 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A+ ηs (efektywność % sezonowa ogrzewana pomeszczeń) SCOP 3,30 3,32 3,15 3,30 3,31 3,25 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A+ szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) 15 C-25 C: tylko BUH, bez dzałana pompy cepła = w czase rozruchu Uwag: ) Zaleca sę, aby nstalować grzałkę elektryczną płyty dolnej w jednostkach, które będą nstalowane w regone, w którym długo trwają okresy o temperaturach ponżej 0 C o bardzo wysokej wlgotnośc Właścwośc: > Dakn Altherma Monobloc zawera wszystke podzespoły oraz grzałkę elektryczną w jednostce zewnętrznej > W tym systeme, rury wodne a ne przewody z czynnkem chłodnczym begną od jednostk zewnętrznej do nstalacj wewnętrznej, co oznacza, że nepotrzebna jest szczególna obsługa nstalacj czynnka chłodnczego 38 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

38 Ogrzewane chłodzene EBLQ Nskotemperaturowa pompa cepła Monobloc (5-7kW) Jednostka zewnętrzna ED(B)LQ05-07CV3 Układ pojedynczy EBLQ 05CV3 07CV3 Wydajność grzewcza Nom. kw 4,40 (1) / 4,03 (2) 7,00 (1) / 6,90 (2) Wydajność chłodncza Nom. kw 3,88 (1) / 4,17 (2) 5,20 (1) / 5,36 (2) Pobór mocy Chłodzene Nom. kw 0,950 (1) / 1,80 (2) 1,37 (1) / 2,34 (2) Ogrzewane Nom. kw 0,880 (1) / 1,13 (2) 1,55 (1) / 2,02 (2) COP 5,00 (1) / 3,58 (2) 4,52 (1) / 3,42 (2) EER 4,07 (1) / 2,32 (2) 3,80 (1) / 2,29 (2) Wymary Jednostka Wysokość mm 735 Szerokość mm Głębokość mm 350 Cężar Jednostka kg 76,0 80,0 Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C Chłodzene Temp. zewn. Mn.~Maks. CDB 10,0~43,0 Strona wodna Mn.~Maks. C 5,0~22,0 Cepła woda Temp. otoczena Mn.~Maks. CDB -25,0~35,0 użytkowa Strona wodna Mn.~Maks. C 25~80 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość kg 1,3 1,5 tco2eq 2,7 3,0 Sterowane Elektronczy zawór rozprężny Pozom mocy Ogrzewane Nom. dba 60 akustycznej Chłodzene Nom. dba 63,0 Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba 50 Ogrzewane pomeszczeń Wylot wody, klmat umarkowany 55 C Wylot wody, klmat umarkowany 35 C Infor. ogólne Infor. ogólne ηs (efektywność sezonowa ogrzewana pomeszczeń) % SCOP 3,20 3,22 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A++ ηs (efektywność sezonowa ogrzewana pomeszczeń) % SCOP 4,39 4,14 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A++ szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Zawera fl uorowane gazy ceplarnane Centrum okablowana EKCB07CV3 EK2CB07CV3 Wymary Jednostka Wysokość mm 360 Szerokość mm 340 Głębokość mm 97 Cężar Jednostka kg 4 Zakres pracy Ogrzewane Temp. otoczena Mn.~Maks. - Montaż w pomeszczenu Temp. otoczena Mn. CDB 5 Maks. CDB 35 Czynnk chłodnczy Ilość tco2eq - Sterowane - GWP - szt. (PLN) Zestaw grzałk zapasowej EKMBUHC3V3 EKMBUHC9W1 Wymary Jednostka Wysokość mm 560 Szerokość mm 250 Głębokość mm 210 Cężar Jednostka kg Zakres pracy Ogrzewane Temp. otoczena Mn.~Maks. - Montaż w pomeszczenu Temp. otoczena Mn. CDB 5 Maks. CDB 30 Interfejs użytkownka EKRUCBL4 Czynnk chłodnczy Ilość tco2eq - Sterowane - GWP - szt. (PLN) e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

39 Ogrzewane chłodzene EBLQ Dakn Altherma nskotemperaturowa, Monobloc Jednostka zewnętrzna ED(B)LQ BB6V3/W1 Układ pojedynczy EBLQ 011BB6V3 014BB6V3 016BB6V3 011BB6W1 014BB6W1 016BB6W1 Wydajność grzewcza Nom. kw 11,20 (1) / 10,87 (2) 14,00 (1) / 13,10 (2) 16,00 (1) / 15,06 (2) 11,20 (1) / 10,87 (2) 14,00 (1) / 13,10 (2) 16,00 (1) / 15,06 (2) Wydajność chłodncza Nom. kw 12,9 (1) / 10,0 (2) 16,0 (1) / 12,5 (2) 16,7 (1) / 13,1 (2) 12,9 (1) / 10,0 (2) 16,0 (1) / 12,5 (2) 16,7 (1) / 13,1 (2) Pobór mocy Chłodzene Nom. kw 3,87 (1) / 3,69 (2) 5,75 (1) / 5,39 (2) 6,36 (1) / 5,93 (2) 3,87 (1) / 3,69 (2) 5,40 (1) / 5,06 (2) 6,15 (1) / 5,75 (2) Ogrzewane Nom. kw 2,56 (1) / 3,31 (2) 3,29 (1) / 4,01 (2) 3,88 (1) / 4,71 (2) 2,60 (1) / 3,21 (2) 3,30 (1) / 4,07 (2) 3,81 (1) / 4,66 (2) COP 4,38 (1) / 3,28 (2) 4,25 (1) / 3,27 (2) 4,12 (1) / 3,20 (2) 4,31 (1) / 3,38 (2) 4,24 (1) / 3,22 (2) 4,20 (1) / 3,23 (2) EER 3,32 (1) / 2,71 (2) 2,78 (1) / 2,32 (2) 2,63 (1) / 2,21 (2) 3,32 (1) / 2,71 (2) 2,96 (1) / 2,47 (2) 2,72 (1) / 2,28 (2) Wymary Jednostka Wysokość mm Szerokość mm Głębokość mm 382 Cężar Jednostka kg 180 Element hydraulczny Natężene prądu grzałk zapasowej Typ 6V3 6W1 Zaslane Faza/ Hz/V Częstotlwość/ Napęce /50/230 /50/400 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. CWB -20~35-15~35-20~35-15~35-20~35-15~35-25~35-15~35-25~35-15~35-25~35-15~35 Strona wodna Mn.~Maks. C 15 (3)~55 (3) Chłodzene Temp. zewn. Mn.~Maks. CDB 10~46 Strona wodna Mn.~Maks. C 5~22 Cepła woda Temp. otoczena Mn.~Maks. CDB -20~43-15~43-20~43-15~43-20~43-15~43-25~43-15~43-25~43-15~43-25~43-15~43 użytkowa Strona wodna Mn.~Maks. C 25~80 Czynnk chłodnczy Typ R-410A Ilość kg 3,0 tco2eq 6,2 Sterowane Elektronczy zawór rozprężny GWP Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Element sprężark Główne zaslane Nazwa V3 W1 Faza 3N~ Częstotlwość Hz 50 Napęce V szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) 15 C-25 C: tylko BUH, bez dzałana pompy cepła = w czase rozruchu EKHWS Zbornk cwu do nskotemperaturowych jednostek Splt Monobloc Zbornk cepłej wody użytkowej EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 Ops Zbornk 150L Zbornk 200L Zbornk 300L szt (PLN) Odpowedn do Nskotemperaturowych jednostek Splt Monoblock Objętość wody ltrów Klasa efektywnośc energetycznej C C C Maks. temperatura wody C 85 Wydajność ceplna urządzena wspomagającego kw 3 Zaslane energą 1-faza / 230V / 50Hz Zalecane bezpecznk A 16 Wysokość mm Średnca mm 580 Masa własna kg Materał wewnątrz zbornka Stal Połączena rurowe (Średnca) Dopływ wody H/E cale 3/4 (Żeńsk) Odpływ wody H/E cale 3/4 (Żeńsk) Dopływ zmnej wody cale 3/4 (Żeńsk) Odpływ gorącej wody cale 3/4 (Żeńsk) Zbornk cwu EKHWS-B3V3 Właścwośc: > Zbornk ze stal nerdzewnej dealne nadaje sę do współpracy z nskotemperaturowym pompam cepła Dakn Altherma Splt Monobloc > Wyposażony w standardze w grzałkę zanurzenową 3kW > Dostarczany z zaworem 3-drogowym czujnkem temperatury e-mal: karbon@karbon.com.pl 40 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

40 3. ZESTAWY DLA POMPY CIEPŁA DAIKIN ALTHERMA LT TYPU MONOBLOCK 3.1 Numer nazwa zestawu Ops Ilość 1 5kW Zestaw podstawowy Wymagane opcje Jedn.zewnętrzna 1-fazowa 1 EDLQ05CV3 Sterownk z j.polskm 1 EKRUCBL4 Centralna skrzynka kablowa 1 EKCB07CV3 Grzałka wspomagająca (3kW) 1 EKMBUHC3V kW Zestaw podstawowy Wymagane opcje Jedn.zewnętrzna 1-fazowa 1 EDLQ07CV3 Sterownk z j.polskm 1 EKRUCBL4 Centralna skrzynka kablowa 1 EKCB07CV3 Grzałka wspomagająca (3/6kW) 1 EKMBUHC9W Numer nazwa zestawu Ops Ilość 3 Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ011BB6V Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ014BB6V Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ016BB6V Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ011BB6W Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ014BB6W Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ016BB6W CWU - ZESTAWY ZE ZBIORNIKIEM STANDARDOWYM Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 1-fazowa 1 EDLQ05CV3 EDLQ05CV3 9 5kW Zestaw podstawowy Wymagane opcje Sterownk z j.polskm 1 EKRUCBL EKRUCBL4 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Centralna skrzynka kablowa 1 EKCB07CV3 EKCB07CV Grzałka wspomagająca (3kW) 1 EKMBUHC3V3 EKMBUHC3V Jedn.zewnętrzna 1-fazowa 1 EDLQ07CV3 EDLQ07CV3 10 7kW Zestaw podstawowy Wymagane opcje Sterownk z j.polskm 1 EKRUCBL EKRUCBL4 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Centralna skrzynka kablowa 1 EKCB07CV3 EKCB07CV Grzałka wspomagająca (3/6kW) 1 EKMBUHC9W1 EKMBUHC9W e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

41 3. ZESTAWY DLA POMPY CIEPŁA DAIKIN ALTHERMA LT TYPU MONOBLOCK Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym 11 Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ011BB6V EDLQ011BB6V3 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ014BB6V EDLQ014BB6V3 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ016BB6V EDLQ016BB6V3 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ011BB6W EDLQ011BB6W1 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ014BB6W EDLQ014BB6W1 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EDLQ016BB6W EDLQ016BB6W1 Zbornk cwu z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3, oraz zbornk o nnej pojemnośc. Patrz rozdzał 3.6 Sugerowane urządzena współpracujące CHŁODZENIE Numer nazwa zestawu Ops Ilość Podzespoy 17 5kW Zestaw podstawowy Wymagane opcje Jedn.zewnętrzna 1-fazowa 1 EBLQ05CV3 Sterownk z j.polskm 1 EKRUCBL4 Centralna skrzynka kablowa 1 EKCB07CV3 Grzałka wspomagająca (3kW) 1 EKMBUHC3V kW Zestaw podstawowy Wymagane opcje Jedn.zewnętrzna 1-fazowa 1 EBLQ07CV3 Sterownk z j.polskm 1 EKRUCBL4 Centralna skrzynka kablowa 1 EKCB07CV3 Grzałka wspomagająca (3/6kW) 1 EKMBUHC9W Numer nazwa zestawu Ops Ilość Podzespoy Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ011BB6V Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ014BB6V Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ016BB6V Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ011BB6W Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ014BB6W Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ016BB6W Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

42 3. ZESTAWY DLA POMPY CIEPŁA DAIKIN ALTHERMA LT TYPU MONOBLOCK 3.4, CHŁODZENIE CWU - ZBIORNIK STANDARDOWY. Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Pozdezpoły Zestaw ze zb. emalowanym Pozdezpoły Jedn.zewnętrzna 1-fazowa 1 EBLQ05CV3 EBLQ05CV3 25 5kW Zestaw podstawowy Wymagane opcje Sterownk z j.polskm 1 EKRUCBL EKRUCBL4 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Centralna skrzynka kablowa 1 EKCB07CV3 EKCB07CV Grzałka wspomagająca (3kW) 1 EKMBUHC3V3 EKMBUHC3V Jedn.zewnętrzna 1-fazowa 1 EBLQ07CV3 EBLQ07CV3 26 7kW Zestaw podstawowy Wymagane opcje Sterownk z j.polskm 1 EKRUCBL EKRUCBL4 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Centralna skrzynka kablowa 1 EKCB07CV3 EKCB07CV Grzałka wspomagająca (3/6kW) 1 EKMBUHC9W1 EKMBUHC9W Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Pozdezpoły Zestaw ze zb. emalowanym Pozdezpoły 27 Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ011BB6V3 EBLQ011BB6V Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Zestaw podstawowy Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ014BB6V3 EBLQ014BB6V Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Jedn.zewnętrzna 1-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ016BB6V3 EBLQ016BB6V Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ011BB6W1 EBLQ011BB6W Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ014BB6W1 EBLQ014BB6W Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Zestaw podstawowy Jedn.zewnętrzna 3-fazowa, sterownk + grzałka wspom. (6kW) 1 EBLQ016BB6W1 EBLQ016BB6W Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* * - dostępny jest także zbornk emalowany o pojemnośc w wersj do montażu naścennego EKHWET150A3V3, oraz zbornk o nnej pojemnośc. Patrz rozdzał 3.6 Sugerowane urządzena współpracujące. 3.5 OPCJE DODATKOWE DLA DAIKIN ALTHERMA LT TYPU MONOBLOCK Możlwe opcje dla jednostk wewnętrznej: Ilość Nazwa modelu Cena (PLN) Interfejs użytkownka (tylko wersje 5 7kW) 1 EKRUCBL4 560 Uproszczony nterfejs użytkownka (tylko wersje 5 7kW) 1 EKRUCBS 480 Termostat pokojowy przewodowy 1 EKRTWA 600 Termostat pokojowy bezprzewodowy 1 EKRTR Czujnk temp. wewn. lub podłog do użyca wyłączne z EKRTR 1 EKRTETS 85 Płytka do montorowana alarmu montorowana wł/wył ogrzewana/chłodzena pomeszczeń 1 EKRP1HBA 630 Płytka do kontrol zużyca energ przez wejśca cyfrowe 1 EKRP1AHT 630 Centralna skrzynka kablowa do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoscowego 1 EK2CB07CV e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

43 3. ZESTAWY DLA POMPY CIEPŁA DAIKIN ALTHERMA LT TYPU MONOBLOCK 3.6 SUGEROWANE URZĄDZENIA WSPÓŁPRACUJĄCE Ops: Ilość Nazwa modelu Cena (PLN) Zbornk cwu emalowany naścenny z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWET150A3V Zbornk cwu ze stal nerdzewnej. z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS150B3V Zbornk cwu emalowany. z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWE150A3V Zbornk cwu ze stal nerdzewnej 200l. z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V Zbornk cwu emalowany 200l. z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWE200A3V Zbornk cwu ze stal nerdzewnej 300l. z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS300B3V Zbornk cwu emalowany 300l. z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWE300A3V Zasobnk solarny 300l 1 EKHWP300B Zasobnk solarny 500l 1 EKHWP500B Zestaw do podłączena zasobnka solarnego EKHWP300B do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Zestaw do podłączena zasobnka solarnego EKHWP500B do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Grzałka zanurzenowa do zasobnka solarnego 1 EKBH3S Moduł do sterowana onlne - Lan Adapter wersja podstawowa (tylko wersje 5 7kW) 1 BRP069A Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona (tylko wersje 5 7kW) 1 BRP069A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV15A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV20A Zawór 2-drogowy dla konwektora pompy cepła 1 EKVKHPC 280 Rury ogrzewana podłogowego Monopex m Rury ogrzewana podłogowego Monopex m Rury ogrzewana podłogowego Monopex m Rekuperator VAM FC 1 VAM-FC Sterownk do rekuperatora VAM-FC 1 BRC1E53C Grzałka dodatkowa dla VAM-FC 1 VH-B Patrz Cennk Klmatyzacja 44 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

44 4. Pompy cepła wysokotemperaturowe Dakn Altherma HT (typu splt) Właścwośc podstawowe dane ERRQ Wysokotemperaturowa pompa cepła Splt (zewnętrzna) Jednostka zewnętrzna ERRQ AV1/Y1 Jednostka zewnętrzna Jednofazowe Trójfazowe Ops ERRQ011AV1 ERRQ014AV1 ERRQ016AV1 ERRQ011AY1 ERRQ014AY1 ERRQ016AY1, 1-faza, 230V, 1-faza, 230V, 1-faza, 230V, 3-fazy, 400V, 3-fazy, 400V, 3-fazy, 400V szt (PLN) Wymary Wysokość x Szerokość x Głębokość mm 1345 x 900 x x 900 x 320 Masa kg Nomnalna wydajność Ogrzewane (a/b) kw 11 / / / / / / 16 Nomnalne wejśce Ogrzewane (a/b) kw 3.03 / / / / / / 5.57 COP Ogrzewane (a/b) 3.63 / / / / / / 2.88 Klasa efektywnośc energetycznej * Ogrzewane przestrzen 55 C A+ A+ A+ A+ A+ A+ Zakres dzałana Ogrzewane C -20 ~ ~ + 24 Gorąca woda C -20 ~ ~ + 35 Cśnene akustyczne / Pozom Ogrzewane dba 52 / / / / / / 71 mocy Wkład czynnka chłodnczego R-410A kg Połączena rurowe Cecz Cale 3/8 3/8 Gaz Cale 5/8 5/8 Maks. długość rur od jednostk zewnętrznej do jednostk wewnętrznej m Zaslane 1-faza / 230V / 50Hz 3-fazy / 400V / 50Hz Zalecane bezpecznk A * W przypadku połączena z pasującą jednostką wewnętrzną Nomnalna wydajność nomnalne wejśce zbadane w następujących warunkach: a. A7 W45 zgodne z EN14511 b. A7 W65 zgodne z normą klasyf kacyjną Eurovent 6/C/ Właścwośc: > Jednostka zewnętrzna pobera cepło z powetrza otoczena przesyła je do jednostk wewnętrznej poprzez rury czynnka chłodnczego > Urządzene tylko grzewcze > Zamawać razem z pasującą jednostką wewnętrzną EKHBRD Wysokotemperaturowy hydroboks Splt (przypodłogowy) Jednostka zewnętrzna EKHBRD ADV1/Y1 W pomeszczenu Jednostka (Jednostk podłogowe) Jednofazowe Trójfazowe Ops EKHBRD011ADV1 EKHBRD014ADV1 EKHBRD016ADV1 EKHBRD011ADY1 EKHBRD014ADY1 EKHBRD016ADY1, 1-faza, 230V, 1-faza, 230V, 1-faza, 230V, 3-fazy, 400V, 3-fazy, 400V, 3-fazy, 400V szt (PLN) Do stosowana z ERRQ011AV1 ERRQ014AV1 ERRQ016AV1 ERRQ011AY1 ERRQ014AY1 ERRQ016AY1 Wymary Wysokość x Szerokość x Głębokość mm 705 x 600 x x 600 x 695 Masa kg Woda rozchodowa Zakres temperatur C 25~80 bez grzałk elektrycznej 25~80 bez grzałk elektrycznej Wkład czynnka chłodnczego (fabryczny) R134a kg Zaslane 1-faza / 230V / 50Hz 3-fazy / 400V / 50Hz Zalecane bezpecznk A Pompa Lczba prędkośc Inwerterowa Inwerterowa Objętość przeponowego naczyna wzborczego ltrów Podłączena wody (Średnca) cale 1 (Żeńsk) 1 (Żeńsk) Właścwośc: > Jednostka wewnętrzna otrzymuje cepło z jednostk zewnętrznej a następne zwększa temperaturę do 80 C, dealną do użyca w stnejących grzejnkach > Została ona zaprojektowana do użyca wyłączne ze zntegrowanym zbornkem gorącej wody EKHTS > Dla RHI, dokładne sprawdzć maksymalną projektową temperaturę przepływu e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

45 EKHTS Zbornk gorącej wody do wysokotemperaturowych jednostek Splt Zbornk cwu EKHTS AC Zbornk cepłej wody użytkowej EKHTS200AC EKHTS260AC Ops Zbornk cwu 200L Zbornk cwu 260L szt (PLN) Odpowedn do Wysokotemperaturowych jednostek Splt Objętość wody Ltrów Klasa efektywnośc energetycznej B B Maks. temperatura wody C 75 Wymary (tylko zbornk) Wysokość x Szerokość x Głębokość mm 1335 x 600 x x 600 x 695 Wymary (Zbornk Zntegrowany na hydrobokse) Wysokość x Szerokość x Głębokość mm 2010 x 600 x x 600 x 695 Masa własna kg Materał wewnątrz zbornka Stal Połączena rurowe (Średnca) Dopływ wody H/E mm 25 (Szybkozłączka żeńska, dostarczane, zntegrowane rozwązane) Odpływ wody H/E mm 25 (Szybkozłączka żeńska, dostarczane, zntegrowane rozwązane) Dopływ zmnej wody cale 3/4 (Żeńsk) Odpływ gorącej wody cale 3/4 (Żeńsk) Właścwośc: > Ten zntegrowany zbornk został zaprojektowany do stosowana tylko z Dakn Altherma > Zbornk charakteryzuje sę krótkm czasem nagrzewana odzysku cepła oraz nskm stratam cepła > Jednostka wewnętrzna zbornk gorącej wody zostały zaprojektowane do ustawana pętrowego w celu zaoszczędzena mejsca, lub alternatywne mogą być nstalowane obok sebe, jeżel wysokość dostępna do nstalacj jest ogranczona (prosmy zamówć EKFMAHTB) > Dostarczany z 3-drogowym zaworem czujnkem temperatury 46 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

46 4.ZESTAWY FUNKCJONALNE DLA WYSOKOTEMPERATUROWYCH POMP CIEPŁA HT TYPU SPLIT 4.1 Numer nazwa zestawu Ops Ilość Zestaw z j.zewnętrzną 1-fazową Model urządzena Zestaw z dodatkową grzałką BUH CO 6 kw Model urządzena 1 1G G:6kW Jedn.zewnętrzna 1-fazowa 1 ERRQ011AV1 EKBUHA6V Hydrobox podłogowy pompy cepła 1 EKHBRD011ADV17 EKRP1AHT G G:6kW Jedn.zewnętrzna 1-fazowa 1 ERRQ014AV1 EKBUHA6V Hydrobox podłogowy pompy cepła 1 EKHBRD014ADV17 EKRP1AHT G G:6kW Jedn.zewnętrzna 1-fazowa 1 ERRQ016AV1 EKBUHA6V Hydrobox podłogowy pompy cepła 1 EKHBRD016ADV17 EKRP1AHT Numer nazwa zestawu Ops Ilość Zestaw z j.zewnętrzną 3-fazową Model urządzena Zestaw z dodatkową grzałką BUH CO 6 kw Model urządzena 4 4G G:6kW Jedn.zewnętrzna 3-fazowa 1 ERRQ011AY1 EKBUHA6W Hydrobox podłogowy pompy cepła 1 EKHBRD011ADY17 EKRP1AHT G G:6kW Jedn.zewnętrzna 3-fazowa 1 ERRQ014AY1 EKBUHA6W Hydrobox podłogowy pompy cepła 1 EKHBRD014ADY17 EKRP1AHT G G:6kW Jedn.zewnętrzna 3-fazowa 1 ERRQ016AY1 EKBUHA6W Hydrobox podłogowy pompy cepła 1 EKHBRD016ADY17 EKRP1AHT Numer nazwa zestawu 4.2 CWU CWU ZE ZB. STANDARDOWYM Ops Ilość Zestaw ze zbornkem 200l Model urządzena Zestaw ze zbornkem 260l Model urządzena 7 200l/260l Jedn.zewnętrzna 1-fazowa 1 ERRQ011AV1 ERRQ011AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD011ADV EKHBRD011ADV17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC l/260l Jedn.zewnętrzna 1-fazowa 1 ERRQ014AV1 ERRQ014AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD014ADV EKHBRD014ADV17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC l/260l Jedn.zewnętrzna 1-fazowa 1 ERRQ016AV1 ERRQ016AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD016ADV EKHBRD016ADV17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC Numer nazwa zestawu Ops Ilość Zestaw ze zbornkem 200l Model urządzena Zestaw ze zbornkem 260l Model urządzena l/260l Jedn.zewnętrzna 3-fazowa 1 ERRQ011AY1 ERRQ011AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD011ADY EKHBRD011ADY17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC l/260l Jedn.zewnętrzna 3-fazowa 1 ERRQ014AY1 ERRQ014AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD014ADY EKHBRD014ADY17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC l/260l Jedn.zewnętrzna 3-fazowa 1 ERRQ016AY1 ERRQ016AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD016ADY EKHBRD016ADY17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

47 4.ZESTAWY FUNKCJONALNE DLA WYSOKOTEMPERATUROWYCH POMP CIEPŁA HT TYPU SPLIT 4.2 CWU CWU Z ZASOBNIKIEM SOLARNYM Numer nazwa zestawu l/500l 300l/500l 300l/500l Numer nazwa zestawu l/500l 300l/500l 300l/500l Ops Ilość Zestaw z zasobnkem 300l Model urządzena Jedn.zewnętrzna 1-fazowa 1 ERRQ011AV1 Zestaw z zasobnkem 500l Model urządzena ERRQ011AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD011ADV17 EKHBRD011ADV17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Jedn.zewnętrzna 1-fazowa 1 ERRQ014AV1 1 EKEPHT3H EKEPHT5H ERRQ014AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD014ADV17 EKHBRD014ADV17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Jedn.zewnętrzna 1-fazowa 1 ERRQ016AV1 1 EKEPHT3H EKEPHT5H ERRQ016AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD016ADV17 EKHBRD016ADV17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Ops 1 EKEPHT3H EKEPHT5H Ilość Zestaw z zasobnkem 300l Model urządzena Jedn.zewnętrzna 3-fazowa 1 ERRQ011AY Zestaw z zasobnkem 500l Model urządzena ERRQ011AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD011ADY17 EKHBRD011ADY17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Jedn.zewnętrzna 3-fazowa 1 ERRQ014AY1 1 EKEPHT3H EKEPHT5H ERRQ014AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD014ADY17 EKHBRD014ADY17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Jedn.zewnętrzna 3-fazowa 1 ERRQ016AY1 1 EKEPHT3H EKEPHT5H ERRQ016AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD016ADY17 EKHBRD016ADY17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H EKEPHT5H OPCJE DODATKOWE DLA DAIKIN ALTHERMA HT Możlwe opcje dla jednostk wewnętrznej: Ilość Nazwa modelu Cena (PLN) Interfejs użytkownka 1 EKRUAHTB 930 Karta Modbus 1 RTD-W Termostat pokojowy przewodowy 1 EKRTWA 600 Termostat pokojowy bezprzewodowy 1 EKRTR Czujnk temp. wewn. do użyca wyłączne z EKRTR 1 EKRTETS 85 Płytka cyfrowych wejść/wyjść 1 EKRP1HBA 630 Płytka wymagana do podłączena grzałk/termostatu 1 EKRP1AHT 630 Grzałka elektryczna 6 kw zaslane 3 - fazowe 1 EKBUHA6W Grzałka elektryczna 6 kw zaslane 1 - fazowe 1 EKBUHA6V Możlwe opcje dla zbornka standardowego EKHTS: Ilość Nazwa modelu Cena (PLN) Zestaw do montażu zbornka cwu hydroboxu osobno 1 EKFMAHTB 860 Możlwe opcje dla zasobnka solarnego EKHWP: Ilość Nazwa modelu Cena (PLN) Grzałka elektryczna zanurzenowa Zestaw do podłączena zasobnka solarnego EKHWP300B do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Zestaw do podłączena zasobnka solarnego EKHWP500B do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

48 Tabela kombnacj pompy cepła typu powetrze-woda Dakn posada pełny zakres pomp cepła typu powetrze-woda aby spełnć wele zastosowań wymogów nstalacyjnych. Skorzystaj z ponższej tabel, której zadanem jest pomoc w prawdłowej kombnacj urządzeń. Jednostk zewnętrzne Jednostk wewnętrzne Zbornk DHW lub Zasobnk cepła LT Monobloc 14- LT Monobloc 5-7kW LT splt 4-16 kw LT splt 4-16 kw LT Splt 4- ERLQ ERLQ ERLQ ERLQ ERLQ ERLQ EDLQ05-07 EDHQ/EBHQ EHBH/X04-16 EHVH/X/Z04-16 zbornk: w module wewnętrznym EHSH/X/04-16 EHS(H/X)B zbornk: w module wewnętrznym Centralna skrzynka kablowa EKCB Zestaw grzałk zapasowej (opcjonalny) EKMBUH EKHWS B EKHWS B EKHWS B lub lub lub EKHWP (P)B EKHWP (P)B EKHWP (P)B HT Splt 11- ERSQ EKHBRD EKHTS AC lub EKHWP (P)B e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

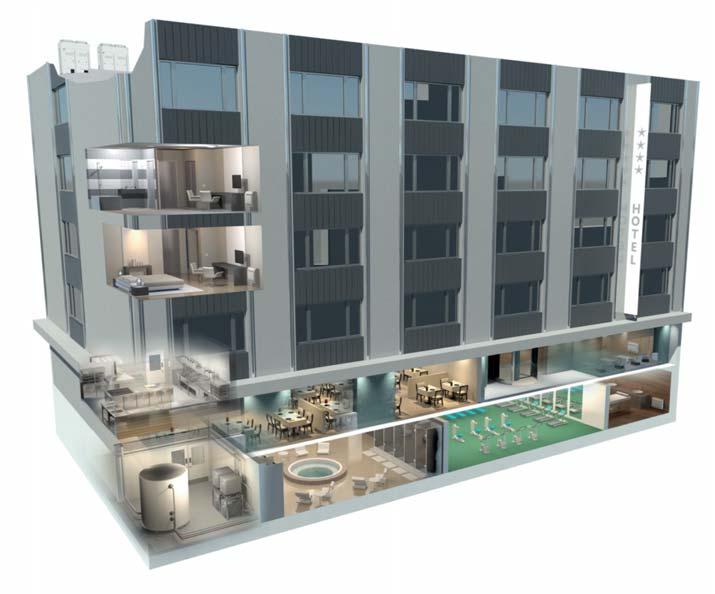

49 5. Pompy cepła Dakn Altherma Flex - cechy użytkowe Pompa cepła Dakn Altherma Flex jest dealna do ogrzewana budynków meszkalnych publcznych, zapewnając wydajną technologę opartą na pompe cepła typu powetrze-woda dla dużych budynków meszkalnych komercyjnych. Produkt można skonf gurować jako system zdecentralzowany lub scentralzowany: System zdecentralzowany Hydroboksy mogą być umeszczone w poszczególnych meszkanach, takch jak apartamenty lub w budownctwe zborowym, gdze tworzą system zdecentralzowany. Każda jednostka wewnętrzna może być obsługwana nezależne, a każda neruchomość może być wyposażona we własną regulację centralnego ogrzewana gorącej wody (opcjonalne chłodzene w jednostkach klasy 50 80). Wewnętrzne hydroboksy są w pełn wyposażone we wszystke wymagane podzespoły hydraulczne, aby można je było łatwo podłączyć do systemów dystrybucj cepła. Poszczególne meszkana można równeż wyposażyć w oddzelne domowe zbornk cepłej wody, które zostały zaprojektowane do ustawena na jednostkach wewnętrznych. System scentralzowany Ewentualne, jednostk wewnętrzne można umeścć razem w centralnym mejscu budynku, aby utworzyć system scentralzowany, odpowedn dla szerokego wachlarza zastosowań w obektach handlowych dużych budynkach meszkalnych. Scentralzowane jednostk wewnętrzne oferują skalowalność jednostek modułowych zdolność spełnena zapotrzebowana na ogrzewane dla całego budynku. 50 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

50 5.1. Pompa cepła Altherma Flex Zdecentralzowana Dakn Altherma Flex jest perwszym systemem grzewczym dla meszkań meszkanowego budownctwa zborowego, który w pełn korzysta za źródeł energ odnawalnej, sprawając, że duże budynk meszkalne są bardzej zrównoważone środowskowo poprzez redukcję wykorzystana energ perwotnej zapewnając w ten sposób nższe koszty beżące nższą emsję CO 2. Jednostk zewnętrzne Altherma Flex EMRQ Jednostk zewnętrzne EMRQ8A EMRQ10A EMRQ12A EMRQ14A EMRQ16A Wydajność Ogrzewane nomnalne kw Wymary Wysokość x Szerokość x Głębokość mm 1680 x 1300 x 765 Masa kg Prędkość przepływu powetrza m 3 /sec Zewnętrzne cśnene statyczne Wysok Pa Szczegóły elektryczne Zaslane 3-fazy / 400V / 50Hz Prąd rozruchowy amps Nomnalny prąd roboczy amps Maksymalny prąd roboczy amps Obcążalność amps Klasa efektywnośc energetycznej Ogrzewane przestrzen 55 C ** ** ** ** ** Obwód czynnka chłodnczego Typ czynnka chłodnczego R410a Wkład czynnka chłodnczego kg Dodatkowe naładowane kg Sprawdź w danych techncznych Cśnene akustyczne dba Ogranczena orurowana Długość maksymalna m 100 Maksymalna różnca pozomów m 40 Połączena rurowe Cecz mm Wypływ mm Gaz mm Ogranczene wskaźnka wydajnośc 100~ ~ ~ ~ ~520 Maksymalna lczba przyłączonych jednostek wewnętrznych *Nomnalny prąd roboczy podany dla temperatury powetrza otoczena -3 C temperatury wody wyjścowej 75 C - proporcja połączena 100% **Od 26 wrześna 2015 nektóre produkty grzewcze podlegają dyrektywe o etyketowanu energetycznym. szt. (PLN) Altherma Flex Jednostk wewnętrzne EKHVMRD / EKHVMYD Jednostk wewnętrzne (Hydroboks) EKHVMRD50AB EKHVMRD80AB EKHVMYD50AB EKHVMYD80AB Funkcja Ogrzewane gorąca woda Ogrzewane, gorąca woda chłodzene Moc grzewcza kw Moc chłodncza kw n/a 5 8 Wskaźnk wydajnośc Wymary WysxSzerxGł. mm 705 x 600 x 695 Masa własna kg Zakres temperatur wody wyjścowej ogrzewane C 25~80 Zakres temperatur wody wyjścowej chłodzene C n/a 5~20 Zawór spustowy Yes Pompa wody Nomnalne ogrzewane ESP kpa Przeponowe naczyne wzborcze 7 ltrów 7 ltrów ogrzewane, 2 ltry chłodzene Materał Blacha z powłoką wstępną Kolor Szary metalczny Szczegóły elektryczne Zaslane 1-faza / 230V / 50Hz Prąd rozruchowy amps 4 Nomnalny prąd roboczy amps Maksymalny prąd roboczy amps 16.5 Obcążalność dopuszczalna bezpecznka amps 20 Welkośc rur czynnka chłodnczego mm 12.7 Gaz, 9.52 Cecz 12.7 Gaz, 9.52 Cecz, 15.9 Ssane Wymary rur po strone wody 1" Żeńsk Pozom cśnena akustycznego dba Czynnk chłodnczy R134a kaskada szt (PLN) Hydro Box Zbornk cepłej wody użytkowej EKHTS Opcje dodatkowe: Domowy zbornk gorącej wody EKHTS200AC EKHTS260AC Typ Zbornk cśnenowy Objętość wody l Maks. temperatura wody C 75 Wysokość mm Szerokość mm 600 Głębokość mm 695 Masa własna kg Kolor Szary Materał wewnątrz zbornka Stal Materał na zewnątrz obudowy Blacha z powłoką wstępną Połączena rurowe All cale 3/4 " Izolacja mm 80 Strata cepła/24 godzny przy t 45 C Klasa efektywnośc energetycznej B B Powerzchna wymennka cepła m Opcje dodatkowe do hydroboksu EKRP1AHT Ops szt. (PLN) 630 Płytka wymagana do podłączena grzałk EKBUH*/termostatu EKRT* EKRP1HBA Płytka cyfr. wejść/wyjść 630 (montorowane alarmu, wł/wył ogrz./chł.) RTD-W Karta MODBUS do hydroboksu HT EKCC-W Sterownk kolejnośc EKCLWS Czujnk temp. dla centralnego zbornka cwu 420 EKRUAHTB* Interfejs użytkownka 930 EKBUHA6V3** Grzałka elektryczna 6kW, 1-faza, 230V EKBUHA6W1** Grzałka elektryczna 6kW, 3-fazy, 400V EKFMAHTB Zestaw do montażu zbornka cwu hydromodułu osobno Hydroboks zbornk pokazany w kombnacj *Nomnalny prąd roboczy podany dla temperatury powetrza otoczena -3 C temperatury wody wyjścowej 75 C - proporcja połączena 100% 860 szt (PLN) Uwag: ) Dla funkcj gorącej wody wymagany jest zbornk DHW ) Dostarczany z 3-drogowym zaworem czujnkem temperatury wody e-mal: karbon@karbon.com.pl Uwag: ) *EKRUAHTB: 1 ujęty z każdym hydroboksem ) **EKBUHA6V3(W1): Równeż wymaga EKRP1AHT Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

51 5.2. Pompa cepła Altherma Flex Scentralzowana Dakn Altherma Flex jest perwszym systemem ogrzewana dla szkół, budynków publcznych, hotel, sal gmnastycznych meszkań, który w pełn korzysta za źródeł energ odnawalnej, sprawając, że duże budynk meszkalne są bardzej zrównoważone środowskowo poprzez redukcję wykorzystana energ perwotnej zapewnając w ten sposób nższe koszty beżące nższą emsję CO 2. Jednostk zewnętrzne Altherma Flex EMRQ Jednostk zewnętrzne EMRQ8A EMRQ10A EMRQ12A EMRQ14A EMRQ16A Wydajność Ogrzewane nomnalne kw Wymary Wysokość x Szerokość x Głębokość mm 1680 x 1300 x 765 Masa kg Prędkość przepływu powetrza m 3 /mn Zewnętrzne cśnene statyczne Wysok Pa Szczegóły elektryczne Zaslane 3-fazy / 400V / 50Hz Prąd rozruchowy amps Nomnalny prąd roboczy amps Maksymalny prąd roboczy amps Obcążalność dopuszczalna amps bezpecznka Klasa efektywnośc energetycznej Ogrzewane przestrzen 55 C ** ** ** ** ** Obwód czynnka pchłodnczego Typ czynnka chłodnczego R410a Ilość czynnka chłodnczego kg Dodatkowe naładowane kg Sprawdź w danych techncznych Cśnene akustyczne dba Ogranczena orurowana Długość maksymalna m 100 Maksymalna różnca pozomów m 40 Połączena rurowe Cecz mm Tłoczene mm Gaz mm Ogranczene wskaźnka wydajnośc 100~ ~ ~ ~ ~520 Maksymalna lczba przyłączonych jednostek wewnętrznych szt. (PLN) Jednostk wewnętrzne Altherma Flex EKHBRD Jednostka wewnętrzna (Hydroboks) Kombnacje wybrane fabryczne EKHBRD 011ADV1 EKHBRD 014ADV1 EKHBRD 016ADV1 EKHBRD 011ADY1 EKHBRD 014ADY1 EKHBRD 016ADY1 Funkcja Ogrzewane gorąca woda Moc grzewcza kw Moc chłodncza kw n/a Wskaźnk wydajnośc Wymary WysxSzerxGł. mm 705 x 600 x 695 Masa własna kg Zakres temperatur wody wyjścowej ogrzewane C 25~80 Zawór spustowy Tak Pompa wody Przeponowe naczyne wzborcze 12 ltrów Materał Blacha z powłoką wstępną Kolor Szary metalczny Szczegóły elektryczne Zaslane 230V 1ph 400V 3ph Prąd rozruchowy amps 4 4 Nomnalny prąd roboczy amps Maksymalny prąd roboczy amps Obcążalność amps Welkośc rur czynnka chłodnczego mm 15.9 Gaz, 9.52 Cecz Wymary rur po strone wody 1 Żeńsk Pozom cśnena akustycznego dba Czynnk chłodnczy R134a kaskada zestaw (pln) Moc grzewcza (1) A7W35 kw Moc grzewcza (2) A-3W65 kw *Nomnalny prąd roboczy podany dla temperatury powetrza otoczena -3 C temperatury wody wyjścowej 75 C - proporcja połączena 100% **Od 26 wrześna 2015 nektóre produkty grzewcze podlegają dyrektywe o etyketowanu energetycznym. Właścwe etykety energetyczne będą zameszczone na strone *Nomnalny prąd roboczy podany dla temperatury powetrza otoczena -3 C temperatury wody wyjścowej 75 C - proporcja połączena 100% Jednostka zewnętrzna 1 x EMRQ x EMRQ x EMRQ x EMRQ Hydroboksy 2 x EKHBRD014ADV x EKHBRD016ADV x EKHBRD014ADV x EKHBRD016ADV Wymagane PCB 2 x EKRP1AHT x EKRP1AHT x EKRP1AHT x EKRP1AHT Refnets 1 x KHRQ22M29T x KHRQ22M29T x KHRQ22M64H x KHRQ22M64H szt. (PLN) (1) Temperatura ogrzewanego powetrza otoczena 7 C temperatura wody wyjścowej 35 C (2) Temperatura ogrzewanego powetrza otoczena -3 C temperatura wody wyjścowej 65 C, stwerdzona wydajność netto 1 cyklu odszranana na godznę Uwag: ) Dla funkcj gorącej wody wymagany jest zbornk CWU ) Akcesora patrz strona poprzedna 52 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

52 6. Hybrydowa pompa cepła Dakn Altherma - cechy użytkowe Hybrydowa pompa cepła Dakn Altherma reprezentuje unkalną technologę, która łączy wysoką sprawność gazowego zbornka comb z pompą cepła typu powetrze-woda energ odnawalnej. Wszystko w jednym wydajnym, kompaktowym systeme grzewczym. Hybrydowa pompa cepła Dakn Altherma Intelgentny hybrydowy układ logczny automatyczne wybera najbardzej energowydajny opłacalny typ pracy w oparcu o taryfę energetyczną klenta, przy dowolnej zadanej temperaturze, sprawając, że jest on najbardzej wydajnym rozwązanem na rynku. > Odpowedn dla systemów grzewczych wymagających przepływów temperatur do 80 C. > Odpowedn dla RHI po wyposażenu w wymagane mernk cepła mernk elektryczne > Pojedyncza kompaktowa jednostka wewnętrzna zajmująca mnmalną przestrzeń > Ne wymaga zbornka DHW - gorąca woda jest dostarczana przez kocoł comb > Odpowedn do zastosowań z LPG w celu uzyskana jeszcze wyższych oszczędnośc kosztów beżących > Pojedynczy, łatwy w użycu podśwetlany regulator, wykorzystujący taryfy energ do automatycznej kontrol > Wbudowane wszystke kluczowe podzespoły: Pompa z etyketą A, przeponowe naczyne wzborcze, dekompresja > Wydajność pompy cepła: 5 8kW > Wydajność kotła CH 27kW (80/60) DHW 33kW (13 l/mn przy dt 35K) > Kocoł SEDBUK (2009) nom. 89.1% (gaz zemny) 90.1% (LPG) > Dostępne dedykowane kursy szkolenowe e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

53 EVLQ / EHYHBH / EHYKOMB Hybrydowa pompa cepła DAIKIN ALTHERMA Jednostk zewnętrzne EVLQ05CV3 EVLQ08CV3 szt. (PLN) Wymary Wysokość x Szerokość x Głębokość mm 735 x 832 x 307 Masa kg Nomnalna wydajność Ogrzewane kw Nomnalne wejśce Ogrzewane kw COP Ogrzewane Klasa efektywnośc energetycznej * Ogrzewane przestrzen 55 C A++ A++ Ogrzewane wody A A Zakres dzałana (ambent) Ogrzewane C -25~25 Cśnene akustyczne / Pozom Ogrzewane dba 48 / / 62 mocy Ilość czynnka chłodnczego R-410A kg Połączena rurowe Cecz Cale 1/4 Gaz Cale 5/8 Maks. długość rur od jednostk zewnętrznej m 20 do jednostk wewnętrznej Zaslane 1-faza / 230V / 50Hz Zalecane bezpecznk A 20 * W przypadku połączena z pasującą jednostką wewnętrzną Hydromoduł wewnętrzny Jednostka wewnętrzna (pompa cepła) EHYHBH05AV32 EHYHBH08AV32 EHYHBX08AV3 szt. (PLN) Funkcja Tylko ogrzewane Tylko ogrzewane Ogrzewane chłodzene Do stosowana z EVLQ05CV3 EVLQ08CV3 EVLQ08CV3 Wymary Wysokość x Szerokość x Głębokość mm 902 x 450 x 164 Masa kg 30 31,2 Zakres temperatur wody na wyjścu na nstalację Ogrzewane Chłodzene C C - - 5~22 Pompa Lczba prędkośc Sterowana nwerterem Objętość przeponowego naczyna wzborczego ltrów 10 25~55 Kocoł EHYKOMB33A3 szt. (PLN) Funkcja Tylko ogrzewane Do stosowana z EHYHBH05AV32 EHYHBH08AV32 Wymary Wysokość x Szerokość x Głębokość mm 710 x 450 x 240 Wymary maksymalne Wysokość x Szerokość x Głębokość mm (kocoł pompa cepła) 1075 x 450 x 405 Masa kg 36 Wydajność (ogrzewane) Mnmum kw 7.6 Maxmum kw 27 Wydajność (Gorąca woda) Mnmum kw 7.6 Maxmum kw 32.7 Zakres temperatur wody na wyjścu na nstalację Ogrzewane C 15 ~ 80 Gorąca woda C 40 ~ 65 CWU nomnalny przepływ T35K Gorąca woda l/mn 13.1 Połączena ogrzewana Średnca mm 22 Połączena DHW Średnca mm 15 Połączena gazu Średnca mm 15 Stopeń ochrony IP44 Typ urządzena C13, C33, C53 Cśnene zaslana Gaz zemny (G20) mbar 20 LPG (G31) mbar Klasa Nox 5 Przyłącze gazów komnowych 60/100 Maksymalna długość kanału dymowego, 60/100 m 10 Maksymalna długość kanału dymowego, 60/125 m 29 Klasyfkacja SEDBUK (2009) % 89.1 (NG) / 90.1 (LPG) Nomnalna wydajność nomnalne wejśce zbadane według EN14511 w następujących warunkach: Ogrzewane: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7 W35) Pozom cśnena akustycznego merzony w odległośc 1m od jednostk. 54 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

54 6. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 6.1 CWU OGRZEWANE PRZEPŁYWOWO Numer nazwa zestawu Ops Ilość Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 1 5kW Zestaw podstawowy Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 2 8kW Zestaw podstawowy Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY , CWU Z ZASOBNIKIEM CWU - ZBIORNIK STANDARDOWY 3S 3E Numer nazwa zestawu Ops Ilość 5kW Zestaw podstawowy Zestaw ze zb. ze stal nerdzewnej Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 Zestaw ze zb. emalowanym EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 EHYHBH05AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 EHYHBH05AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 4E 5kW 200l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 EHYHBH05AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 5E 5kW 300l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

55 6. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 6.2, CWU Z ZASOBNIKIEM CWU - ZBIORNIK STANDARDOWY Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 EHYHBH08AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 6E 8kW Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 EHYHBH08AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 7E 8kW 200l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 8S 8E 8kW 300l Zestaw podstawowy Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 EHYHBH08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

56 6. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 6.2 CWU Z ZASOBNIKIEM CWU - ZASOBNIK SOLARNY Zasobnk solarny Numer nazwa zestawu Ops Ilość Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL SL 5kW 300l Zasobnk solarny 300l 1 EKHWP300B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL SL 5kW 500l Zasobnk solarny 500l 1 EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Grzałka zanurzenowa 1 EKBH3S Wymagane opcje Nakładka na rury 1 EKHY Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL SL 8kW 300l Zasobnk solarny 300l 1 EKHWP300B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL SL 8kW 500l Zasobnk solarny 500l 1 EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

57 6. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 6.3, CHŁODZENIE CWU OGRZEWANE PRZEPŁYWOWO Numer nazwa zestawu Ops Ilość Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 13 8kW Zestaw podstawowy Hydrobox naścenny pompy cepła 1 EHYHBX08AV3 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY , CHŁODZENIE, CWU Z ZASOBNIKIEM 6.4.1, CHŁODZENIE CWU - ZBIORNIK STANDARDOWY Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Zestaw ze zb. emalowanym Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 EHYHBX08AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 14E 8kW Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 EHYHBX08AV Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 15E 8kW 200l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 EHYHBX08AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 16E 8kW 300l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

58 6. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 6.4, CHŁODZENIE CWU Z ZASOBNIKIEM 6.4.2, CHŁODZENIE CWU - ZASOBNIK SOLARNY Numer nazwa zestawu Ops Ilość Zasobnk solarny Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL4 Zasobnk solarny 300l 1 EKHWP300B SL 8kW Zestaw do podłaczena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL4 Zasobnk solarny 500l 1 EKHWP500B SL 8kW Zestaw do podłaczena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Wymagane opcje Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY OPCJE DODATKOWE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA Możlwe opcje dla jednostk wewnętrznej: Ilość Nazwa modelu Cena (PLN) Interfejs użytkownka 1 EKRUCBL4 560 Uproszczony nterfejs użytkownka 1 EKRUCBS 480 Termostat pokojowy przewodowy 1 EKRTWA 600 Termostat pokojowy bezprzewodowy 1 EKRTR Czujnk temp. wewn. lub podłog do użyca wyłączne z EKRTR 1 EKRTETS 85 Płytka do montorowana alarmu montorowana wł/wył ogrzewana/chłodzena pomeszczeń 1 EKRP1HBA 630 Płytka do kontrol zużyca energ przez wejśca cyfrowe 1 EKRP1AHT 630 Opcjonalny czujnk temp. wewnętrznej 1 KRCS Opcjonalny czujnk temp. zewnętrznej 1 EKRSC1 410 Konfgurator - kabel do wgrana ustaweń 1 EKPCCAB Zestaw do podłączena zewnętrznego zbornka CWU 1 EKHY3PART Zestaw konwersj na gaz G31 (propan) 1 EKHY Nakładka na rury 1 EKHY Hybrydowy paket zaworów 1 EKVK1A 610 Adapter do przewodu komnowego 80/125 1 EKHY Możlwe opcje dla jednostk zewnętrznej: Ilość Nazwa modelu Cena (PLN) Taca ocekowa na skroplny 1 EKDP008C 800 Grzałka dla tacy na skroplny 1 EKDPH008C Ceownk do zamocowana jednostk zewnętrznej EVLQ 1 EKFT008CA 560 e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

59 6. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 6.6 SUGEROWANE URZĄDZENIA WSPÓŁPRACUJĄCE Ops: Ilość Nazwa modelu Cena (PLN) Zbornk cwu emalowany naścenny z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWET150A3V Moduł do sterowana onlne - Lan Adapter wersja podstawowa 1 BRP069A Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona 1 BRP069A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV15A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV20A Zawór 2-drogowy dla konwektora pompy cepła 1 EKVKHPC 280 Rury ogrzewana podłogowego Monopex m Rury ogrzewana podłogowego Monopex m Rury ogrzewana podłogowego Monopex m Rekuperator VAM FC 1 VAM-FC Patrz Sterownk do rekuperatora VAM-FC 1 BRC1E53C Cennk Klmatyzacja Grzałka dodatkowa dla VAM-FC 1 VH-B Systemy komnowe - EKFG Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

60 Hybrydowa pompa cepła Dakn Altherma 6.7. Akcesora komnowe (60/100) Ops Ilość na paket Numer częśc szt. (PLN) Zestaw przewodów komnowych pozomych 60/100 1 EKFGP Zestaw przewodów komnowych pozomych z nskoproflowym kolankem 60/100 1 EKFGP Przedłużene 60/100 x 500mm 1 EKFGP Przedłużene 60/100 x 1000mm 1 EKFGP Kolanko 60/100, 30 stopn 1 EKFGP Kolanko 60/100, 45 stopn 1 EKFGP Kolanko 60/100, 87 stopn 1 EKFGP Trójnk z drzwczkam kontrolnym 60/100 1 EKFGP Wspornk przyścenny DN EKFGP Zestaw zarządzana słupem dymu (PMK) 1 EKFGP Deflektor spaln 1 EKFGP e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

61 Hybrydowa pompa cepła Dakn Altherma 6.7. Akcesora komnowe (60/100) (Cąg dalszy) Ops Ilość na paket Numer częśc szt. (PLN) Kolanko PMK, 87 stopn 1 EKFGP Kolanko PMK, 45 stopn 2 EKFGP Przedłużene PMK Długość 1000mm razem ze wspornkem 1 EKFGP Ponowa czerpna-wyrzutna dachowa 60/100 1 EKFGP Osłona pogodowa (plastkowa) 60/100 (25-45 stopn) 1 EKFGP Osłona pogodowa 60/ stopn 1 EKFGS0518 na zapytane stopn 1 EKFGS0519 na zapytane stopn 1 EKFGS0523 na zapytane stopn 1 EKFGS0524 na zapytane stopn 1 EKFGS0525 na zapytane Osłona pogodowa płaska, alumnum 60/100 1 EKFGP Osłona pogodowa płaska, alumnum 60/100 (0 15 stopn) 1 EKFGP Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

62 Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

63 Gruntowa pompa cepła Dakn Altherma - cechy użytkowe Dlaczego warto wyberać rozwązana Dakn? Prosta odpowedź jest taka, że jest ona bardzej efektywna nż gruntowa pompa cepła typu włącz/wyłącz. Ze względu na wysoką efektywność, jaka wynka ze stosowana naszej technolog sterowana nwerterowego, gruntowa pompa cepła Dakn Altherma zapewna najwyższy pozom sprawnośc. Wysoka sprawność sezonowa dzęk naszej nwerterowej technolog pomp cepła Inwerterowa technologa pomp cepła Dakn wykazuje zwększene sprawnośc sezonowej aż o 20% w porównanu z tradycyjnym gruntowym pompam cepła, typu Włącz/Wyłącz. Wyższe temperatury solank w czase cągłej pracy sprężark w warunkach częścowych obcążeń. Mnej pracy dodatkowej grzałk, dzęk zwększenu częstotlwośc sprężark z nwerterem. Szybka prosta nstalacja wraz ze zbornkem cepłej wody użytkowej Skrócene czasu nstalowana aż do 5 godzn dzęk kompaktowej budowe jednostk, która obejmuje zarówno układ ogrzewana pomeszczeń, jak naczyne wzborcze solank. Elastyczność pokrywająca wele typów budynków Oferowane rozwązana, które może pokryć obcążena ceplne w zakrese 3-12 kw oznacza, że serę urządzeń od 6 do 12kW można zastąpć jedną jednostką. Jest to ne tylko elastyczne rozwązane, lecz także oszczędność przestrzen. Brak oddzaływana na otoczene Wymagana jest bardzo ogranczona przestrzeń zewnętrzna, oprócz mejsca nezbędnego dla przygotowana prac zemnych. Narzędza My.dakn.pl Poznaj nasz nowy portal bznesowy: my.dakn.pl Proste wyszukwane nformacj Dostęp za pośrednctwem urządzeń moblnych lub komputera Możlwość dostosowywana opcj tak, aby wdzeć te, które są odpowedne dla Cebe Internet Odwedź stronę nternetową:

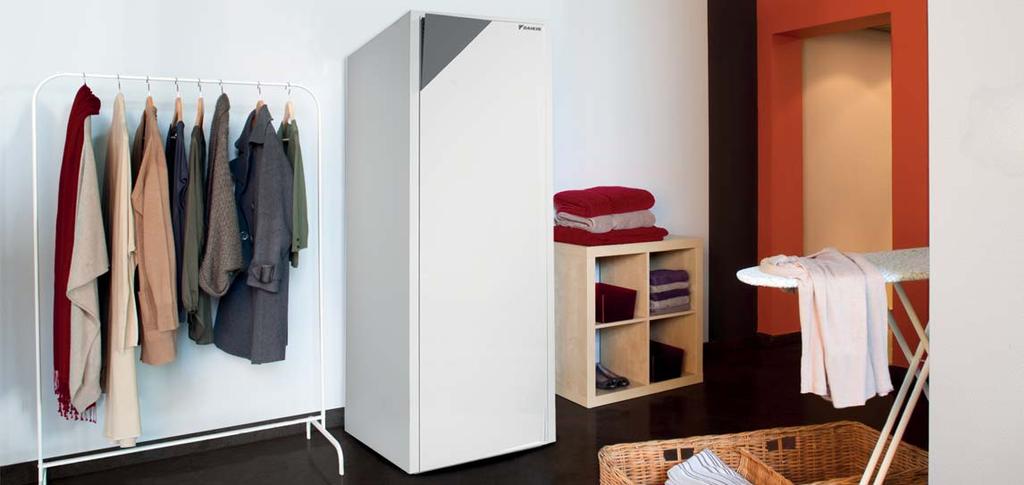

64 EGSQH-A9W 7.Gruntowa pompa cepła Dakn Altherma Sterownk EKRUCBL4 Gruntowa pompa cepła EGSQH10S18A9W Jednostka wewnętrzna EGSQH 10S18A9W Wydajność grzewcza Mn. kw 3,11 (1) / 2,47 (2) Nom. kw 10,20 (1) / 9,29 (2) Maks. kw 13,00 (1) / 11,90 (2) Pobór mocy Nom. kw 2,34 (1) / 2,82 (2) COP 4,35 (1) / 3,29 (2) Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość/Szerokość/Głębokość mm 1.732/600/728 Cężar Jednostka kg 210 Zbornk Pojemność wodna l 180 Izolacja Strata cepła kwh/24h 1,4 Zabezpeczene przed korozją Anoda Zakres pracy Cepła woda użytkowa Strona wodna Maks. (grzałka wspomagająca) - Czynnk chłodnczy Typ R-410A Ilość kg 1,8 tco2eq 3,8 Sterowane Elektronczny zawór rozprężny GWP 2.087,5 Pozom mocy akustycznej Nom. dba 46 Pozom cśnena akustycznego Nom. dba 32 Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V 9W//50/400 Prąd Zalecane bezpecznk A 25 Podgrzewane cepłej wody użytkowej Ogrzewane pomeszczeń Infor. ogólne Deklarowany profl obcążena L Klmat ηwh (efektywność podgrzewana wody) % 93,1 umarkowany Klasa efektywnośc energetycznej podgrzewana wody A Wylot wody, klmat umarkowany 55 C Infor. ogólne ηs (efektywność sezonowa ogrzewana pomeszczeń) % 144 Wylot wody, klmat umarkowany 35 C Infor. ogólne Klasa efektywnośc sezonowej ogrzewana pomeszczeń ηs (efektywność sezonowa ogrzewana pomeszczeń) Klasa efektywnośc sezonowej ogrzewana pomeszczeń % A A++ (1) EWB/LWB 0 C/-3 C - LWC 35 C (DT=5 C) (2) EWB/LWB 0 C/-3 C - LWC 45 C (DT=5 C) Właścwośc: > W technolog gruntowej pompy cepła używana jest stablna energa geotermczna, newrażlwa na wpływy temperatury zewnętrznej > Wysoka efektywność sezonowa dzęk naszej nwerterowej technolog pomp cepła > Szybka łatwa nstalacja dzęk fabryczne dopasowanym przyłączom na jednostce zmnejszenu cężaru całkowtego > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej > Interfejs użytkownka z funkcją termostatu dla zapewnena wyższego pozomu komfortu, szybkego rozruchu przy przekazywanu do eksploatacj, łatwośc serwsowana zarządzana energa w celu kontrol zużyca energ kosztów Zestawy funkcjonalne: Numer nazwa zestawu Ops Ilość 1 10kW G:6kW 180l Jedn.wewnętrzna ze zntegrowanym zbornkem cwu 180l 1 EGSQH10S18A9W Zestaw podstawowy Sterownk z j.polskm 1 EKRUBCL4 Zalecane opcje Zestaw zaworów do napełnana dolnego źródła 1 KGSFILL 780 e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

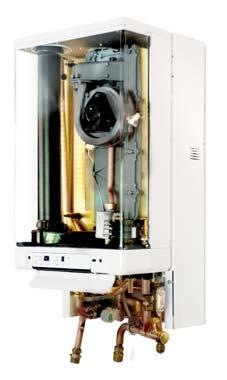

65 STRONY ARGUMENTACJI Gazowy kocoł kondensacyjny Nezawodność spokój Dlaczego gazowy kocoł kondensacyjny Dakn? Gazowy kocoł kondensacyjny Nske koszty zarówno w trybe ogrzewana, jak wytwarzana cepłej wody użytkowej dzęk nowemu podwójnemu wymennkow cepła Prosta nstalacja na newelkej powerzchn Nske koszty zarówno w trybe ogrzewana, jak wytwarzana cepłej wody użytkowej dzęk nowemu podwójnemu wymennkow cepła Paket B 1. Dzęk perwszemu wymennkow cepła uzyskuje sę maksymalną efektywność w trybe ogrzewana poprzez skraplane gazów komnowych. [Unkalna funkcja Dakn] 2. Skraplane za pośrednctwem drugego wymennka cepła zapewna maksymalną efektywność wytwarzana cepłej wody użytkowej. Prosta nstalacja na newelkej powerzchn Unkalny na rynku: podwójne skraplane, ne tylko w trybe ogrzewana, ale także w trybe wytwarzana cepłej wody użytkowej decyduje o nskch kosztach eksploatacj Narzędza Extranet Czas nstalacj zostaje skrócony do mnmum dzęk wykorzystanu opcjonalnego wstępne zmontowanego paketu B, który zawera wszystke komponenty do funkcjonalnej nstalacj w jednym module za kotłem. A z powodu newelkej lośc częśc, gazowy kocoł kondensacyjny Dakn jest wytrzymalszy prostszy w serwsowanu. Sterowane na odległość Zaprogramuj swój gazowy kocoł kondensacyjny montoruj zużyce energ ze smartfona, tabletu lub komputera dzęk sterownkow RTRNETA3AA. 66 Do zastosowań rezydencyjnych, komercyjnych przemysłowych Poznaj nasz nowy portal bznesowy: my.dakn.pl Proste wyszukwane nformacj Dostęp za pośrednctwem urządzeń moblnych lub komputera Dostosuj opcje tak, aby wdzeć te, które są odpowedne dla Cebe Internet Znajdź nasze rozwązana dla różnych zastosowań na strone: for-your-home/needs/heatng/condensng-bolers/ Lteratura Zobacz całą dostępną lteraturę support-and-manuals/ catalogues e-mal: karbon@karbon.com.pl

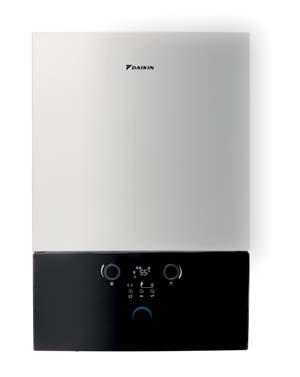

66 EKOMB(G)-A(H) Gazowy kocoł kondensacyjny Gazowy kocoł kondensacyjny o najwyższej efektywnośc do ogrzewana wytwarzana cepłej wody użytkowej Nske koszty eksploatacyjne zarówno w trybe ogrzewana, jak wytwarzana cepłej wody użytkowej dzęk nowemu podwójnemu wymennkow cepła Maksymalny komfort grzewczy cepła woda użytkowa wtedy, gdy jest potrzebna Szybka, prosta nstalacja na newelkej powerzchn dzęk opcjonalnemu wstępne zmontowanemu paketow B zawerającemu wszystke pomocncze komponenty EKOMB-AH z paketem B EKOMBG-A Jednostka wewnętrzna EKOMB/EKOMBG 22AH 28AH 33AH 22A 28A 33A Centralne Obcążene ceplne Nom. Mn.-Maks. kw ogrzewane Qn (wartość opałowa) 5,6-18,7 7,1-23,7 7,2-27,3 5,5-23,3 7,2-29,1 7,5-32,7 Obcążene ceplne Qn Nom. Mn.-Maks. kw (wartość opałowa górna) 6,2-20,8 7,9-26,3 8,0-30,3 6,1-25,9 8,0-32,3 8,3-36,3 Wydajność Pn w 80/60 C Mn.-Nom. kw --17,8 --22,8 7,1-26,3 5,4-22,7 7,1-28,4 7,4-32,1 Wydajność Pnc w 50/30 C Mn.-Nom. kw --- 7,8-27,1 5,9-23,8 7,7-31,1 8,2-35,0 Wydajność w 40/30 C Mn. kw - 7,7 5,9 7,7 8,2 Cśnene wody (PMS) Maks. bar 3-3 Temperatura wody Maks. C - 90 Efektywność Wartość opałowa % Zakres pracy Mn.~Maks. C -/- Cepła woda Obcążene ceplne Nom. Mn.-Maks. kw użytkowa (wartość opałowa) Qnw 5,6-22,1 7,1-28, ,5-23,3 7,2-29,1 7,5-32,7 Obcążene ceplne (wartość Nom. Mn.-Maks. kw opałowa górna) Qnw 6,2-24,6 7,9-31, ,1-25,9 8,0-32,3 8,3-36,3 Moc wyjścowa Mn.-Nom. kw --- 5,9-22,7 7,7-28,4 8,2-32,1 Wartość progowa cepłej wody użytkowej l/mn 1,5-1,5 Przepływ wody Natężene Nom. l/mn 10,0 (1) / 6,0 (2) 12,5 (1) / 7,5 (2) - 10,0 (1) / 6,0 (2) 12,5 (1) / 7,5 (2) 15,0 (1) / 9,0 (2) Temperatura Ustawene fabryczne C 60 Zakres pracy Mn.~Maks. C 40/65 -/- Gaz Przyłącza Średnca mm Zużyce (G20) Mn.-Maks. m3/h 0,58-2,29 0,74-2, ,57-2,42 0,75-3,02 0,78-3,39 Zużyce (G25) Mn.-Maks. m3/h --- 0,66-2,80 0,86-3,50 0,80-3,93 Zużyce (G31) Mn.-Maks. m3/h 0,22-0, ,22-0,92 0,28-1,15 0,30-1,29 Powetrze Przyłącza mm nawewane Koncentryczne - Tak Spalny Przyłącza mm Ogrzewane pomeszczeń Infor. ogólne ηs (efektywność sezonowa % ogrzewana pomeszczeń) Klasa efektywnośc sezonowej ogrzewana pomeszczeń A Podgrzewane cepłej Infor. ogólne Deklarowany profl obcążena L XL L XL wody użytkowej ηwh (efektywność % podgrzewana wody) Klasa efektywnośc energetycznej podgrzewana wody A Obudowa Kolor Bały - RAL Bały - RAL9010 Materał Blacha powlekana - Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 590x450x x450x x450x x450x x450x240 Cężar Jednostka Puste kg Zaslane Faza/Częstotlwość/Napęce Hz/V /50/230 Pobór mocy Maks. W 80 elektrycznej Tryb gotowośc W 2 (1) Nastawa 40 C (2) Nastawa 60 C e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

67 GCU compact Gazowy kocoł kondensacyjny z buforem cepła Możlwość podłączena: - kolektorów słonecznych, - dodatkowego źródła cepła - systemu basenowego Gazowy kocoł kondensacyjny / kombnacja solarna GCU compact Bv Bv Bv Bv Bv Klasa efektywnośc Ogrzewane Temperatura zaslana A A A A A energ- etycznej pomeszczeń 55 C (bez sterowana) Temperatura zaslana 55 C (ze sterowanem) A A A A A Efektywność energetyczna podgrzewu wody użytkowej (wzorzec rozboru) A (L) A (L) A (XL) A (XL) A (XL) Kocoł Wydajność grzewcza Mn. kw Max. kw Moc wejścowa Wydajność Mn. kw Qnw znormalzowana Max. kw 15, ISM wyjśce Mn. kw Max. kw Objętość wodna l Kategora urządzena B23 / B23P / B33 / B33P / B53 / B53P / C13x / C33x / C43x / C53x / C63x / C83x / C93x Klasa NOx 5 (< 60 mg/kwh) Efektywność Maksymalna sprawność znormalzowana kotła % Odprowadzene Połączene mm spaln Doprowadzene Połączene mm powetrza Wymary Jednostk Wysokość mm Głębokość mm Szerokość mm Waga Jednostk kg Pompa Typ Grundfos UPM CES87 Zbornk Pojemność wodna l Maksymalna temperatura wody C Izolacja Strata cepła kwh/24h 1.7 (1) 1.7 (1) 1.7 (1) 1.7 (1) 1.7 (1) Wymennk cepła Pozom mocy akustycznej Kombnacja solarna Cepła woda użytkowa Powerzchna wymany m² Pojemność wężowncy l Cśnene pracy bar Materał Stal nerdzewna (DIN ) zgodne z ISO3741 dba Dran-Back System cśnenowy (Bv) (Bv) (Bv) (Bv) (Bv) Wspomagane ogrzewana Dodatkowy tryb pracy (kombnacja z dodatkowym źródłem cepła lub basenem) (Wersja Bv) (Wersja Bv) (Wersja Bv) (Wersja Bv) (Wersja Bv) Uwag (1) Straty cepła zgodne z EN12897 EN GCU compact może być zaslany gazem zemnym lub LPG. 1) 1) Ser produktów ROTEX compact class przyznano nagrodę Plus X Award za nnowacyjność, wysoką jakość, wzornctwo, funkcjonalność ekologczność e-mal: karbon@karbon.com.pl 68 Do zastosowań rezydencyjnych, komercyjnych przemysłowych 73

68 8. KOTŁY GAZOWE ZESTAWY FUNKCJONALNE 8.1 KOTŁY KONDENSACYJNE GAZOWE WISZĄCE ROTEX/DAIKIN TYP EKOMB KOTŁY GAZOWE KONDENSACYJNE DWUFUNKCYJNE EKOMB CO + CWU Numer nazwa zestawu Ops Ilość 1R kw CO CWU Kocoł EKOMB 1 EKOMB22AH Konsola przyłączenowa z zaworam odcn. 1 EKVK4A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A RN kw CO CWU Kocoł EKOMB 1 EKOMB22AH Konsola przył. z naczynem przeponowym 8 l. zaworam odcn. 1 EKFJS1A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A Kocoł EKOMB 1 EKOMB22AH 1RNZ kw CO CWU Konsola przył. z naczynem przeponowym 8 l. zaworam odcn. 1 EKFJS1A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A Zasobnk cwu 150 l kpl 1 EKHWS150B3V3 Numer nazwa zestawu Ops Ilość 2R kw CO + CWU Kocoł EKOMB 1 EKOMB28AH Konsola przyłączenowa z zaworam odcn. 1 EKVK4A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A RN kw CO + CWU Kocoł EKOMB 1 EKOMB28AH Konsola przył. z naczynem przeponowym 8 l. zaworam odcn. 1 EKFJM1A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A RNZ kw CO + CWU Kocoł EKOMB 1 EKOMB28AH Konsola przył. Z naczynem przep. I zawor. 1 EKVK4A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A Zasobnk cwu 150 l kpl 1 EKHWS150B3V Numer nazwa zestawu Ops Ilość 3R kw CO CWU Kocoł EKOMB 1 EKOMB33AH Konsola przyłączenowa z zaworam odcn. 1 EKVK4A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A RN kw CO CWU Kocoł EKOMB 1 EKOMB33AH Konsola przył. z naczynem przeponowym 8 l. zaworam odcn. 1 EKFJL1A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A Kocoł EKOMB 1 EKOMB33AH 3RNZ kw CO CWU Konsola przył. z naczynem przep. I zawor. 1 EKVK4A czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A Zasobnk cwu 150 l kpl 1 EKHWS150B3V3 e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

69 8. KOTŁY GAZOWE ZESTAWY FUNKCJONALNE 8.1 KOTŁY KONDENSACYJNE GAZOWE WISZĄCE ROTEX/DAIKIN TYP EKOMB KOTŁY GAZOWE KONDENSACYJNE JEDNOFUNKCYJNE EHOB - CO Numer nazwa zestawu Ops Ilość 1RJ kw CO Kocoł EHOB 1 EHOB12AH Konsola przył. z naczynem przeponowym 8 l. zaworam odcn. 1 EKFJS1A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A RJ kw CO Kocoł EHOB 1 EHOB18AH Konsola przył. z naczynem przeponowym 8 l. zaworam odcn. 1 EKFJS1A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A RJ kw CO Kocoł EHOB 1 EHOB42AH Konsola przył. z naczynem przeponowym 8 l. zaworam odcn. 1 EKFJL1A Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A KOTŁY GAZOWE KONDENSACYJNE STOJĄCE ROTEX/DAIKIN TYP GCU Numer nazwa zestawu Ops Ilość Zestaw z kotłem GCU Compact Zestaw z kotłem GCU Compact BIV 1G kw CO CWU 300l Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 GCU Compact 315 (157401) GCU Compact 315 Bv* (157402) Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) GM kw CO CWU 300l Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 GCU Compact 315 (157401) GCU Compact 315 Bv* (157402) Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) Grupa bezpeczeństwa kotła 1 SBG GCU Compact (157046) SBG GCU Compact (157046) Moduł meszacza 1 RoCon M1 (157068) RoCon M1 (157068) Czujnk temperatury obegu meszacza 1 RoCon OT1 (156070) RoCon OT1 (156070) Grupa pompowa z meszaczem 3 drog. 1 MK1 (156067) MK1 (156067) Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 GCU Compact 324 (157409) GCU Compact 324 Bv* (157408) Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) 2G kw CO CWU 300l Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) Grupa bezpeczeństwa kotła 1 SBG GCU Compact (157046) SBG GCU Compact (157046) Moduł meszacza 1 RoCon M1 (157068) RoCon M1 (157068) Czujnk temperatury obegu meszacza 1 RoCon OT1 (156070) RoCon OT1 (156070) Grupa pompowa z meszaczem 3 drog. 1 MK1 (156067) MK1 (156067) Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 GCU Compact 515 (157403) GCU Compact 515Bv** (157404) 3G kw CO CWU 500l Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) Grupa bezpeczeństwa kotła 1 SBG GCU Compact (157046) SBG GCU Compact (157046) Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 GCU Compact 515 (157403) GCU Compact 515Bv** (157404) Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) 3GM kw CO CWU 500l Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) Grupa bezpeczeństwa kotła 1 SBG GCU Compact (157046) SBG GCU Compact (157046) Moduł meszacza 1 RoCon M1 (157068) RoCon M1 (157068) Czujnk temperatury obegu meszacza 1 RoCon OT1 (156070) RoCon OT1 (156070) Grupa pompowa z meszaczem 3 drog. 1 MK1 (156067) MK1 (156067) * - Kocoł posada zasobnk wyposażony w dodatkową wężowncę dla drugego źródła cepła o mocy 5 kw ** - Kocoł posada zasobnk wyposażony w dodatkową wężowncę dla drugego źródła cepła o mocy 8 kw 70 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

70 8. KOTŁY GAZOWE ZESTAWY FUNKCJONALNE 8.2 KOTŁY GAZOWE KONDENSACYJNE STOJĄCE ROTEX/DAIKIN TYP GCU Numer nazwa zestawu Ops Ilość Zestaw z kotłem GCU Compact Zestaw z kotłem GCU Compact BIV Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 GCU Compact 524 (157410) GCU Compact 524 Bv** (157406) 4G kw CO CWU 500l Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) Grupa bezpeczeństwa kotła 1 SBG GCU Compact (157046) SBG GCU Compact (157046) Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 GCU Compact 524 (157410) GCU Compact 524 Bv** (157406) Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) 4GM kw CO CWU 500l Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) Grupa bezpeczeństwa kotła 1 SBG GCU Compact (157046) SBG GCU Compact (157046) Moduł meszacza 1 RoCon M1 (157068) RoCon M1 (157068) Czujnk temperatury obegu meszacza 1 RoCon OT1 (156070) RoCon OT1 (156070) Grupa pompowa z meszaczem 3 drog. 1 MK1 (156067) MK1 (156067) Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 GCU Compact 533 (157405) GCU Compact 533 Bv** (157407) 5G kw CO CWU 500l Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) GM kw CO CWU 500l Grupa bezpeczeństwa kotła 1 Kocoł gazowy kondensacyjny z zasobnkem cwu 300l 1 SBG GCU Compact (157046) GCU Compact 533 (157405) SBG GCU Compact (157046) GCU Compact 533 Bv** (157407) Termostat pomeszczenowy 1 RoCon U1 (157034) RoCon U1 (157034) Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) Set GCU1 ( ) Grupa bezpeczeństwa kotła 1 SBG GCU Compact (157046) SBG GCU Compact (157046) Moduł meszacza 1 RoCon M1 (157068) RoCon M1 (157068) Czujnk temperatury obegu meszacza 1 RoCon OT1 (156070) RoCon OT1 (156070) Grupa pompowa z meszaczem 3 drog. 1 MK1 (156067) MK1 (156067) ** - Kocoł posada zasobnk wyposażony w dodatkową wężowncę dla drugego źródła cepła o mocy 8 kw 8.3 OPCJE DODATKOWE DLA KOTŁÓW GAZOWYCH Możlwe opcje dla kotła EKOMB Ilość Nazwa modelu Cena (PLN) Czujnk temp. zewnętrznej (pogodowy) 1 EKOSK1A 90 Konsola przył. z naczynem przeponowym 8 l. zaworam odcn. do kotłów 12kW, 18kW, comb 22kW 1 EKFJS1A 880 Konsola przył. z naczynem przeponowym 8 l. zaworam odcn.do kotłów comb 28kW 1 EKFJM1A 880 Konsola przył. z naczynem przeponowym 8 l. zaworam odcn.do kotłów comb 33kW, 42kW 1 EKFJL1A 880 Konsola przyłączenowa z zaworam odcnającym 1 EKVK4A 540 Osłona przyłączy 1 EKCP1A 90 Czujnk temperatury zewnętrznej (pogodowy) 1 EKOSK1A 90 Zestaw zaworu 3-drogowego 1 EK3WV1A 400 Zbornk ze stal nerdzewnej cwu. z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V Zbornk emalowany cwu. z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWE150A3V e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

71 8. KOTŁY GAZOWE ZESTAWY FUNKCJONALNE 8.3 OPCJE DODATKOWE DLA KOTŁÓW GAZOWYCH Możlwe opcje dla kotła GCU compact Ilość Nazwa modelu Cena (PLN) Termostat pomeszczenowy 1 RoCon U1 (157034) 850 Czujnk temp. RoCon OT1 1 RoCon OT1 (156070) 150 Grupa pompowa z meszaczem 3 drog. 1 MK1 (156067) Redukcja do przewodu komnowego 60/100-80/125 1 Set GCU1 ( ) 910 Grupa bezpeczeństwa kotła 1 SBG GCU compact (157046) 480 Krócec analzy spaln 60/100 1 D6 PA (246011) na zapytane Krócec analzy spaln 80/125 1 D8 PA ( ) 440 Moduł meszacza 1 RoCon M1 (157068) Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

72 9. Termczny system solarny Systemy solarne Dakn maksymalzują zastosowana słonecznej energ odnawalnej przez zastosowane wysokosprawnych płaskch kolektorów słonecznych. Termczny system solarny Dakn jest dostępny w wersj bezcśnenowej cśnenowej został zaprojektowany do pracy w połączenu z pompam cepła typu wodapowetrze Dakn Altherma dla uzyskana maksymalnej sprawnośc. Panele solarne posadają aprobatę Solar Keymark nadają sę do domowych RHI. Bezcśnenowy system solarny > Bezcśnenowy system solarny jest układem wymagającym newelkej obsług nepotrzebującym czynnków chłodzących > Składa sę z bezcśnenowego zasobnka cepła, który może być łączony z pompam cepła Dakn Altherma lub nnym pomocnczym źródłem cepła. > Woda w zasobnku jest pompowana do panel słonecznych, podgrzewana wraca celem stratyf kacj w zasobnku cepła Dakn > Kedy energa słoneczna ne jest dostępna, kolektory słoneczne opróżnają sę a woda śceka ponowne do zasobnka System cśnenowy System bezcśnenowy e-mal: karbon@karbon.com.pl Cśnenowy system solarny > Cśnenowy system solarny przesyła cepło do newentylowanego zbornka poprzez specjalne zaprojektowany zestaw wymennków cepła. Pozwala to na ogrzane całego zbornka przez energę słoneczną > Podczas nagrzewana słonecznego, pompa cepła jest wyłączana w celu zapewnena maksymalnej sprawnośc Wolnostojacy system > Wolnostojący system solarny jest kombnacją systemu cśnenowego dwuwężowncowego zbornka został zaprojektowany w celu połączena z pomocnczym kotłem gazowym > Idealny do zastosowań zaadaptowanych dla gazu Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

73 Panel słoneczny EKSV / EKSH Kolektor słoneczny Solarna stacja pomp Sterownk solarny Zbornk buforowy cwu EKSV21P EKSV26P EKSH26P szt. (PLN) Typ Ponowy Ponowy Pozomy Wymary Wysokość x Szerokość x Głębokość mm 2000x1006x x1300x x2000x85 Masa kg Maks. cśnene robocze Bar Maks. temperatura w C Informacje dla rzeczoznawców SAP nstalatorów MCS Strefa szczelny brutto/ netto m / / / 2.36 Sprawność zero strat Współczynnk strat cepła (a1) W/m 2.K Współczynnk strat cepła (a2) W/m 2.K Solarna stacja pomp EKSRD / EKSRP EKSRDS2A EKSRPS4A szt. (PLN) System cśnenowy bezcśnenowy Wymary Wysokość x Szerokość x Głębokość mm 410x240x x815x142 Zaslane 230 / 50Hz 230 / 50Hz Pompa solarna Grundfos solar Grundfos UPS (x2) Maks. pobór mocy przez pompę W Maks. cśnene robocze Bar 6 - Maks. wydajność pompy m 3 /h 2 - Zakres temperatur C (160 krótk okres) - Connectons - 1¼ Żeńsk dla śruby perścena zacskowego Ø 22 (x4) - Sterownk solarny Part of EKSRPS4A Wymary Wysokość x Szerokość x Głębokość mm 60x145x95 - Zaslane 230 / 50Hz 230 / 50Hz Maks. pobór energ W 5 2 Wyśwetlacz Zwykły tekst Zwykły tekst Zasobnk cepła CWU EKHWP EKHWP300B EKHWP500B EKHWP300PB EKHWP500PB szt. (PLN) Pojemność magazynowa ltrów Masa (pusty) kgs Masa (napełnony) kgs Wymary Wysokość x Szerokość x Głębokość mm 1640x615x x790x x615x x790x1658 Maks. temperatura magazynowana C Strata cepła przy 60 C kwh/24h Klasa efektywnośc energetycznej B B B B Materał wężowncy Stal Pojemność wody ptnej ltrów Maks. cśnene robocze (woda ptna) Bar Powerzchna wężowncy DHW m Informacje dla rzeczoznawców SAP nstalatorów MCS Objętość całkowta (V) ltrów Dedykowana objętość solarna (Vs) ltrów Powerzchna wężowncy solarnej m 2 N/A N/A Wydajność wężowncy grzejnej ltrów Powerzchna wężowncy grzejnej m Połączena rurowe Zmna gorąca woda Cale Gwnt zewnętrzny 1 1 męsk Ogrzewane przepływ/ powrót Cale 1 Żeńsk / 1 męsk 1 Żeńsk / 1 męsk Solarne Cale Gwnt wewnętrzny 1 3/4 Żeńsk and 1 męsk Dane wydajnośc ceplnej Objętość gorącej wody przy danej prędkośc poberana; bez ponownego nagrzewana (wejśce = 10 C/ wyjśce = 40 C/ magazyn = 50 C) Czas ponownego nagrzewana (Wh) przy danej objętośc poberana (wejśce = 10 C/ wyjśce = 40 C/ magazyn = 50 C) ltrów 8 l/mn = l/mn = l/mn = 364 (1) 12 l/mn = 318 (1) 8 l/m = l/m = l/m = l/m = 282 mns Z pompą cepła 8kW 90 ltrów = ltrów = 45 Z pompą cepła 90 ltrów = ltrów = 25 Z pompą cepła 8kW 90 ltrów = ltrów = 45 Z pompą cepła 90 ltrów = ltrów = 25 Kombnacja zasobnka cepła DHW EKHWP300B EKHWP500B EKHWP300PB EKHWP500PB Dakn Altherma LT ERLQ004-8 ERLQ ERLQ004-8 ERLQ Zestaw połączeń (2) EKDVCPLT3HX EKDVCPLT5H EKDVCPLT3HX EKDVCPLT5H Grzałka zanurzenowa (wymagana) EKBH3S EKBH3S EKBH3S EKBH3S Dakn Altherma HT ERRQ ERRQ ERRQ ERRQ Zestaw połączeń EKEPHT3H EKEPHT5H EKEPHT3H EKEPHT5H Grzałka zanurzenowa (opcjonalna) z grzałką zanurzenową 2. zestawy połączeń zawerają zawór 3-drogowy, czujnk zawory odcnające 74 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

74 Termczny system solarny Dakn Panele słoneczne, elementy mocujące zestawy nstalacyjne Ops Numer częśc szt. (PLN) Panel solarny (ponowy) - Standard (2000 x 1300 x 85mm), powerzchna szczeln 2.35m2, masa 42kg, zawartość wody 1.7 L. Maks. 6 barów EKSV26P Uwaga: Cśnenowy system solarny maks. 3 panele, system drenażowy maks. 5 panel Panel solarny (ponowy) - mały (2000 x 1006 x 85mm), powerzchna szczeln 1.79m2, masa 35kg, zawartość wody 1.3 L. Maks. 6 barów EKSV21P Uwaga: Cśnenowy system solarny maks. 3 panele, system drenażowy maks 5 panel Panel solarny (pozomy) - standard (1300 x 2000 x 85mm), powerzchna szczeln 2.35m2, masa 42kg, zawartość wody 2.1 L. Maks. 6 barów EKSH26P Uwaga: Tylko dla systemów cśnenowych Zestaw do połączena 2 panel solarnych Proflowy łącznk montażowy, złącze kompensacyjne podwójne śruby mocujące RTX 240 Szyna montażowa do panel ponowych Składająca sę z proflowych szyn montażowych zabezpeczających cęgen do panel solarnych Uwaga: Różne dla panel standardowych małych dla EKSV21P (Was ) dla EKSV26P (Was EKSFIXMP130) dla EKSH26P (Was EKSFIXMP200) 400 4x Hak wsporcze dla płytek wysokoproflowych 4 podwójne cęgna dachowe o regulowanej wysokośc włączne z materałem mocującym dla jednego panelu solarnego RTX 480 Uwaga: Było EKSFIXADP 4x Hak wsporcze dla płytek płaskch (osłona) 4 płytk dachowe do płaskch pokryć dachowych, np., osłona, dla jednego panelu solarnego Uwaga: Było EKSFIXADS 4x Hak wsporcze dla wygętych pokryć dachowych włączne z materałem mocującym dla jednego panelu solarnego l RTX 270 Uwaga: Było EKSFIXWD e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

75 Termczny system solarny Dakn Panele słoneczne, elementy mocujące zestawy nstalacyjne (wspólne częśc składowe) Ops Numer częśc szt. (PLN) 4x Hak wsporcze dla dachów krytych blachą Włączne z materałem mocującym dla jednego panelu solarnego RTX 330 Uwaga: Było EKSFIXBD Zestaw nstalacyjny do wbudowana w dach dla 2x panel ponowych Dla dwóch panel solarnych, blachy pokryć kompletne z materałem montażowym Mnmalny kąt dachu 15 Uwaga: Różne dla panel standardowych małych dla EKSV26P dla EKSV21P Wbudowany zestaw rozszerzena dla 1 dodatkowego panelu ponowego Dla jednego kolejnego panelu solarnego, blachy pokryć kompletne z materałem montażowym Mnmalny kąt dachu 15 Uwaga: Różne dla panel standardowych małych dla EKSV26P dla EKSV21P Zestaw dla dachu płaskego dla 2x panel ponowych Wstępne zmontowany system do łatwego montażu, z regulacją przyrostową nachylena panel solarnych pomędzy stopn Uwaga: Tylko dla EKSV26P Płask zestaw rozszerzena dachu dla 1 dodatkowego panelu ponowego Wstępne zmontowany system do łatwego montażu, z regulacją przyrostową nachylena panel solarnych pomędzy stopn Uwaga: Tylko dla EKSV26P Zestaw dla dachu płaskego dla 1 panelu pozomego Wstępne zmontowany system do łatwego montażu, z regulacją przyrostową nachylena panel solarnych pomędzy stopn Uwaga: Tylko dla EKSH26P Zestaw rozszerzena dla dachu płaskego dla 1 dodatkowego panelu pozomego Wstępne zmontowany system do łatwego montażu, z regulacją przyrostową nachylena panel solarnych pomędzy stopn Uwaga: Tylko dla EKSH26P Kabel połączenowy do wyłączana pompy cepła Kabel połączenowy jest wymagany do przyłączena zestawu PCB perwszeństwa solarnego do pompy cepła Uwaga: Koneczne zamówene EKRP1HBA z tą częścą Było EKS RTX 80 Zestaw PCB perwszeństwa solarnego Umożlwa wzajemne uzależnene pomędzy sterownkem solarnym Dakn a pompam cepła Altherma Uwaga: Koneczne zamówene RTX z tą częścą EKRP1HBA Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

76 Termczny system solarny Dakn Akcesora do solarnych układów cśnenowych Ops Numer częśc szt. (PLN) Sterownk solarny Solarna regulacja różncy temperatur dla solarnego systemu cśnenowego Dakn Regulator z grafcznym wyśwetlaczem do przedstawana schematów hydraulcznych zrównoważonych wydajnośc. Włączne z czujnkem przepływu powrotnego temperatury zbornka magazynowego oraz obudową do zamocowana na ścane Stacja pomp Składająca sę z: Połączena rurowego (średnca 22mm), włączne z kształtkam zacskowym do rur tulejam wsporczym (5x), regulatorem przepływu z zaworam 2 x KFE, zntegrowanym oddzelaczem powetrznym, zaworam kulowym ze zntegrowanym zolatorem przepływów zwrotnych, pompą Grundfos Solar 25-65, grupą bezpeczeństwa z manometrem, włączne z zolacją akcesoram montażowym EKSRDS2A Czujnk przepływu do pomaru energ Czujnk przepływu do montorowana energ, celem umożlwena automatycznej regulacj prędkośc pompy w celu mnmalzowane efektywnośc poprzez pomar objętośc przepływu temperatury przepływu Uwaga: Było EKSFLP12A Zestaw połączeń hydraulcznych (cśnenowy) Zestaw połączeń tylko dla jednostek cśnenowych, zawera przyłączene do panelu solarnego, 2m, w zolacj ceplnej odpornej na promenowane UV dla strefy zewnętrznej, czujnk temperatury panelu solarnego zamknęca końcowe EKSRCP 960 Rura połączenowa dla rzędów panel solarnych Zestaw przyłączy do połączena dwóch rzędów kolektorów jeden nad drugm. Składa sę z materału montażowego do panel solarnych, zacsków łączących o jednakowym potencjale, zamknęć końcowych, wspornków łączących 1m rury zolowanej ceplne Uwaga: Było EKSCONLCP Cecz nskokrzepnąca (glkol, 20L) 20L wstępne zmeszanego płynu solarnego w kanstrze, SOL 5F. Zakres funkcjonalny do -28 C Uwaga: Było EKSGFL RTX 380 Termostatyczny zawór meszający Termczne urządzene zabezpeczające dla wyjśca DHW w zakresem nastaw C m, solarna rura cśnenowa Izolowana elastyczna rura ze stal nerdzewnej dla przepływu do panelu (16mm) powrotu od Up to 3 panels (DN16) panelu (20mm) z kablem czujnka, zamówć ze złączkam jak pokazano Uwaga: Paket połączeń zamówć oddzelne było RTX było RTX panels (DN20) Solarne połączena rurowe Połączena do przyłączena 2 rur razem do przedłużena rury solarnej Uwaga: było RTX było RTX Up to 25m (DN16) Up to 25m (DN20) 150 Solarne przeponowe naczyne wzborcze Wspornk wąż elastyczny dołączony do zanstalowana ltre RTX 35 ltre 820 e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

77 Termczny system solarny Dakn Akcesora do solarnych układów cśnenowych Ops Numer częśc szt. (PLN) Sterownk solarny stacja pomp Jednostka gotowa do przyłączena (230V), z cyfrowym systemem kontrol różncy temperatur, czujnkam temperatury przepływu powrotnego zbornka magazynowego oraz pracującą pompą EKSRPS4A Solarny łącznk rurowy Gotowy do włączena łącznka rurowego pomędzy panelem solarnym a stacją pomp, składający sę z zolowanej ceplne rury przepływu do panelu (15mm) rury powrotnej od panelu (18 mm) ze zntegrowanym kablem czujnka. Dostępne w odcnkach m Uwaga: było EKSCON było EKSCON m Długość m Długość Solarny przedłużacz łącznka rurowego Gotowy do przyłączena, łączne z materałam montażowym złączkam Dostępny w odcnkach 2,5, 5 10m RTX 2.5m 510 Uwaga: RTX było EKSCONX RTX było EKSCONX było EKSCONX100 Maksymalna możlwa długośćrury połączenowej Lczba panel solarnych Maks 2 45m 3 30m 4 17m 5 15m Solarny przedłużacz łącznka rurowego (15 mm) Odporny na dzałane promenowana UV, zolowany ceplne kabel o długośc L = 8 m, włączne z przyłączan kablowym do ln czujnka panelu solarnego RTX 5m m Uwaga: Było EKSCONXV80 Zestaw medzanych łącznków rurowych Zestaw połączeń do przyłączena do rury medzanej (jeżel ne jest używana rura drenażowa Dakn). Składa sę z rur przepływu powrotu o długośc 2m, pasowanych na wcsk złączy do rur medzanych 15mm 18mm Zestaw połączeń dla rzędu panel solarnych Zestaw przyłączy do połączena dwóch rzędów kolektorów jednego nad drugm. Składający sę z materału montażowego do panel solarnych, zacsków łączących o jednakowym potencjale, zamknęć końcowych, wspornków łączących 1m orurowana zolowanego ceplne Uwaga: Było EKSCONRVP RTX 370 Zestaw połączeń hydraulcznych (montowanych na dachu) Zestaw połączeń do (dachowego) drenażu, zawera przyłączene do panelu solarnego, Obróbkę blacharską do dachu spadzstego, 2m zolacj odpornej na dzałana promenowane UV, czujnk temperatury panelu solarnego zamknęca końcowe Dostępne w kolorze antracytu lub ceglastym EKSRCRP Ceglasty EKSRCAP Antracyt Zestaw połączeń hydraulcznych (dachowych wpuszczanych) NOWY! Zestaw połączeń do (dachowego wpuszczanego) drenażu, zawera przyłączene do panelu solarnego, czujnk temperatury panelu solarnego zamknęca końcowe RTX Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

78 Termczny system solarny Dakn Akcesora do solarnych zbornczków drenażowych (Cąg dalszy) Ops Numer częśc szt. (PLN) Zestaw połączeń hydraulcznych (dach płask) NOWY! Zestaw połączeń do drenażu (płask dach), zawera przyłączene do panelu solarnego, przepust przez płask dach, zolację odporną na dzałana promenowane UV 8,5m, czujnk temperatury panelu solarnego RTX Zestaw przerwy grawtacyjnej Zapobega utrace cepła z zasobnka cepła ze względu na efekt termosyfonu. Zalecany, kedy orurowane z wymennka cepła ne jest wygęte w dół na zbornku Solarny nastawacz przepływu Zawór regulacj przepływu ze wskaźnkem przepływu (2-16 l/mn.). Do zrównoważonego przepływu solarnego w nstalacjach kaskadowych magazynu termcznego RTX 290 Uwaga: Do stosowana tylko z EKHWP* Zestaw do obegu wtórnego Zestaw połączeń do przyłączena wtórnego obegu gorącej wody Uwaga: Do stosowana tylko z EKHWP* Termczny system solarny Dakn Zasobnk cepła do jednostek wysoko- nskotemperaturowych Dakn Altherma Jest to termczny magazynowy zbornk gorącej wody, który zapewna natychmastowe podawane gorącej wody. Zbornk służy jako środek magazynowana cepła. Może być ogrzewany zarówno przez pompy cepła Dakn Altherma jak energę słoneczną. Ops Numer częśc szt. (PLN) Bezcśnenowy solarny zasobnk cepła (EKHWP***B) Kombnacja z wysokotemperaturowym Dakn Altherma EKHWP300B z zestawem połączenowym do ERSQ EKHWP300B + EKEPHT3H EKHWP500B z zestawem połączenowym do ERSQ EKHWP500B + EKEPHT5H Bezcśnenowy solarny zasobnk cepła (EKHWP***B) Kombnacja z nskotemperaturowym Dakn Altherma EKHWP300B z zestawem połączenowym do ERLQ (Ogrzewane / chłodzene) grzałką zanurzenową 3kW EKHWP500B z zestawem połączenowym do ERLQ (Ogrzewane / chłodzene) grzałką zanurzenową 3kW Cśnenowy solarny zasobnk cepła (EKHWP***PB) Kombnacja z wysokotemperaturowym Dakn Altherma EKHWP300B + EKDVCPLT3HX + EKBH3S EKHWP500B + EKDVCPLT5H + EKBH3S EKHWP300B z zestawem połączenowym do ERSQ EKHWP300PB + EKEPHT3H EKHWP500B z zestawem połączenowym do ERSQ EKHWP500PB + EKEPHT5H Cśnenowy solarny zasobnk cepła (EKHWP***PB) Kombnacja z nskotemperaturowym Dakn Altherma EKHWP300PB z zestawem połączenowym do ERLQ (Ogrzewane / chłodzene) grzałką zanurzenową 3kW EKHWP500PB z zestawem połączenowym do ERLQ (Ogrzewane / chłodzene) grzałką zanurzenową 3kW EKHWP300PB + EKDVCPLT3HX + EKBH3S EKHWP500PB + EKDVCPLT5H + EKBH3S Kolanko łączące umożlwa łatwe mocowane drenaż zbornka magazynowego Złączka napełnana spustu Uwaga: Zaleca sę aby z każdym zasobnkem cepła zamówć e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

79 Termczny system solarny Dakn Akcesora do solarnych układów wolnostojących Cśnenowy wolnostojący system solarny został zaprojektowany do używana z pomocnczym kotłem gazowym zbornkem z dwema wężowncam. Dostępny w zdef nowanych fabryczne paketach montowana na dachu lub wpuszczanych w dach Ops Numer częśc szt. (PLN) Panel solarny (ponowy) - mały (2006 x 1006 x 85mm), powerzchna szczeln 1.79m2, masa 35kg, zawartość wody 1.3 L. Maks. 6 barów EKSV21P Szyna montażowa do małych panel Składa sę z proflowych szyn montażowych cęgen zabezpeczających Uwaga: Było x Hak wsporcze dla płytek wysokoproflowych 4 podwójne cęgna dachowe o regulowanej wysokośc włączne z materałem mocującym dla jednego panelu solarnego RTX 480 Uwaga: Było EKSFIXADP 4x Hak wsporcze dla płytek płaskch (osłona) 4 cęgna dachowe do płaskch pokryć dachowych, tj., osłona, dla jednego panelu solarnego Uwaga: Było EKSFIXADS Stacja pomp Składająca sę z: Połączena rurowego (średnca 22mm), włączne z kształtkam zacskowym do rur tulejam wsporczym (5x), regulatorem przepływu z zaworam 2 x KFE, zntegrowanym oddzelaczem powetrznym, zaworam kulowym ze zntegrowanym zolatorem przepływów zwrotnych, pompą Grundfos Solar 25-65, grupą bezpeczeństwa z manometrem, włączne z zolacją akcesoram montażowym. EKSRDS2A Zestaw połączeń hydraulcznych (cśnenowy) Zestaw połączeń tylko dla jednostek cśnenowych, zawera przyłączene do panelu solarnego, 2m zolację odporną na dzałane promenowana UV dla strefy zewnętrznej, czujnkem temperatury panelu solarnego zamknęcam końcowym EKSRCP 960 Uwaga: Dostępne są dalsze wolnostojące podzespoły solarne do skompletowana wolnostojącego systemu Oferta specjalna ogranczona czasowo. Nowe rabaty cenowe 80 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

80 Jak wybrać właścwy system solarny Dakn posada pełny zakres solarnych rozwązań termcznych, włączne z rozwązanam bezcśnenowym cśnenowym, tak aby spełnały wele wymagań nstalacyjnych. Dostępne są systemy solarne do pracy z pompam cepła lub z kotłam, które umożlwają wększe oszczędnośc w zużycu energ na cele CWU. Skorzystaj z ponższej tabel, aby uzyskać pomoc w wyborze właścwego systemu solarnego dla Twojej pompy cepła Dakn lub Twojego stnejącego zbornka. System solarny Bezcśnenowy Cśnenowy Źródło cepła HT, LT Hybrydowa pompa cepła HT, LT Hybrydowa pompa cepła Kocoł Zbornk Zasobnk cepła (EKHWP-B) Zasobnk cepła (EKHWP-PB) Dwuwężowncowyl (FKU) Ponowy Ponowy Ponowy Pozomy Ponowy 2.6m 2 2.0m 2 2.6m 2 2.6m 2 2.0m 2 Orentacja rozmar panelu Na dachu W dachu Dach płask e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

81 Termczny system solarny Dakn Pakety solarne - system bezcśnenowy dla Dakn Altherma Ponowy Na dachu Płytka proflowana Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Paket z 4 panelam Paket z 5 panelam Odnesene do zamówena paketu ponowego Ten paket zawera: Ilość Ilość Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Wspornk dachowe do betonu/ proflowane x RTX Szynę montażową do panelu Zestaw połączeń hydraulcznych (na dachu) włączne z zamontowaną nasadą dachową, albo: Antracyt / Czerwony EKSRCAP / EKSRCRP Sterownk solarny stację pomp* EKSRPS4A Zestaw złącz do panel welokrotnych RTX Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket ponowy na dachu z osłoną dachową z płytkam Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Paket z 4 panelam Paket z 5 panelam Odnesene do zamówena paketu ponowego Ten paket zawera: Ilość Ilość Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Wspornk dachowe do osłon pogodowych/ płaskch płytek x Szynę montażową do panelu Zestaw połączeń hydraulcznych (na dachu) włączne z zamontowaną nasadą dachową, albo: Antracyt / Czerwony EKSRCAP / EKSRCRP Sterownk solarny stację pomp* EKSRPS4A Zestaw złącz do panel welokrotnych RTX Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket ponowy w dachu Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Paket z 4 panelam Paket z 5 panelam Odnesene do zamówena paketu ponowego - Ten paket zawera: Ilość Ilość Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Szynę montażową do panelu Zestaw połączeń hydraulcznych (w dachu) RTX Sterownk solarny stację pomp* EKSRPS4A Zestaw złącz do panel welokrotnych RTX Zestaw w dachu do wbudowana dla 2x panel ponowych Zestaw przedłużena w dachu dla 1x panelu Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket ponowy do dachu płaskego Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Paket z 4 panelam Paket z 5 panelam Odnesene do zamówena paketu ponowego Ten paket zawera: Ilość Ilość Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Szynę montażową do panelu Zestaw połączeń hydraulcznych (dach płask) włączne RTX z zamontowanym przepustem dachowym Sterownk solarny stację pomp* EKSRPS4A Zestaw złącz do panel welokrotnych RTX Zestaw do solarnego dachu płaskego dla 2xV26P Zestaw do solarnego dachu płaskego dla dodatkowego V26P Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Ważne: Podczas nstalowana zntegrowanych systemów solarnych Dakn Altherma HT systemu bezcśnenowego, oddzelne należy zamówć następujące akcesora: EKHWP-B Zasobnk cepła EKRP1HBA Opcjonalny PCB do użyca z Hydroboksem do montorowana alarmu (PCB perwszeństwa solarnego) EKSCON*** Solarny łącznk rurowy * Podczas nstalowana zntegrowanej jednostk ROTEX Gas Compact oraz bezcśnenowego systemu solarnego Dakn, należy zamówć zamast EKSRPS4A 82 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

82 Termczny system solarny Dakn Pakety solarne - system cśnenowy dla Dakn Paket ponowy na dachu z płytkam proflowanym Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu ponowego Ten paket zawera: Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Wspornk dachowe do betonu/ proflowane płytk x RTX Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket ponowy na dachu z osłoną dachową pogodową / płaskm płytkam Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu ponowego Ten paket obejmuje: Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Wspornk dachowe do osłony pogodowej/ płaskch płytek x Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket pozomy na dachu z płytkam proflowanym Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu pozomego Ten paket obejmuje: Ilość Ilość Ilość Pozomy płask kolektor płytowy EKSH26P Wspornk dachowe do betonu/ proflowane płytk x RTX Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket pozomy na dachu z osłoną dachową pogodową / płaskm płytkam Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu pozomego Ten paket obejmuje: Ilość Ilość Ilość Pozomy płask kolektor płytowy EKSH26P Wspornk dachowe do osłon pogodowych/ płaskch x Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Ważne: Pakety wymenone powyżej przeznaczone są do cśnenowych solarnych systemów termcznych dla nskotemperaturowych jednostek Dakn Altherma. Podczas nstalowana zntegrowanej pompy cepła Dakn Altherma oraz cśnenowego termcznego systemu solarnego Dakn, oddzelne należy zamówć następujące akcesora: EKHWP-PB - Zasobnk cepła 1620** Solarne cśnenowe rury łącznk e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

83 Termczny system solarny Dakn Pakety solarne - cśnenowy system dla Dakn Altherma (Cąg dalszy) Paket ponowy w dachu Numer częśc Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu ponowego Ten paket obejmuje: Ilość Ilość Ponowy płask kolektor płytowy EKSV26P 2 3 Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP 1 1 Sterownk solarny Solarną stację pomp EKSRDS2A 1 1 Czujnk przepływu Płyn solarny (20 ltrów) RTX 1 1 Zestaw złącz do panel welokrotnych RTX 1 2 Zestaw w dachu dla 2x V26P Zestaw rozszerzena w dachu dla dodatkowego 2x V26P Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX 1 1 Cena paketu Paket ponowy do dachu płaskego Numer częśc Paket z 1 panelem* Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu ponowego Ten paket obejmuje: Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Zestaw do solarnego dachu płaskego dla 2x V26P Zestaw do solarnego dachu płaskego dla dodatkowego V26P Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket pozomy do dachu płaskego Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu pozomego Ten paket obejmuje: Ilość Ilość Ilość Pozomy płask kolektor płytowy EKSH26P Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solar flat roof kt for H26P Solar flat roof kt for addtonal H26P Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu * Ważne: Podczas zamawana ponowego paketu do płaskego dachu, proszę pamętać, że zestaw solarny do płaskego dachu dostarczany jest z 2 ponowym panelam, wystąp zatem pewna strata (ta strata ne jest wystarczająca aby ją użyć do nnego panelu). Ważne: Pakety wymenone powyżej przeznaczone są do cśnenowych solarnych systemów termcznych dla nskotemperaturowych jednostek Dakn Altherma. Podczas nstalowana zntegrowanej pompy cepła Dakn Altherma, oraz cśnenowego termcznego systemu solarnego Dakn, oddzelne należy zamówć następujące akcesora: EKHWP-PB - Zasobnk cepła 1620** Solarne cśnenowe rury łącznk 84 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

84 10. Konwektory pompy cepła Konwektory pompy cepła mogą dostarczać zarówno ogrzewane jak chłodzene, jeżel potrzeba, mogą też być używane z pompą cepła Dakn Altherma zapewnając kompaktowe efektywne rozwązane: > Zaprojektowane do pracy przy nskej temperaturze przepływu (35 C) celem optymalzacj wydajnośc pompy cepła typu powetrze-woda > Bardzo ccha praca brak przecągów > Możlwość ogrzewana chłodzena > Dostępne w warantach 1.5 2kW e-mal: karbon@karbon.com.pl Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

85 FWX / EKV Konwektor pompy cepła Dakn Nazwa modelu Ops Moc nomnalna kw (ogrzewane/chłodzene) Cena (PLN) FWXV15A EKVKHPC FWXV20A EKVKHPC W obudowe, typ nsk naścenny, 2-rurowy Zawór 2-drogowy W obudowe, typ nsk naścenny, 2-rurowy Zawór 2-drogowy 1,5 / 1, Komplet ,0 / 1, Komplet 4080 Nomnalna wydajność w oparcu o następujące warunk: Ogrzewane: temperatura wewnętrzna, 20 CDB; temp. wejścowa wody 45 C, spadek temperatury wody 5 C. Chłodzene: Temperatura wewnętrzna 27 CDB; temp. wejścowa wody 7 C, wzrost temperatury wody 5 C. Właścwośc: > Wysokosprawny, cchy konwektor pompy cepła Dakn został zaprojektowany dla zapewnena maksymalnej wygody wysokej wydajnośc w połączenu z pompam cepła Dakn Altherma > Konwektor pompy cepła poprawa wydajność systemu w porównanu z połączonym systemem ogrzewana podłogowego grzejnków, a z systemem ogrzewana podłogowego konwektorów pompy cepła > Konwektor pompy cepła Dakn został zaprojektowany do wydajnej pracy w nskch temperaturach, przy zachowanu kompaktowej welkośc w porównanu z grzejnkem o równoważnej wydajnośc w zakrese do 45 C > Konwektor pompy cepła może z łatwoścą zastąpć stnejące promennk cepła > Jednostka jest bardzo ccha w pracy jest dealna dla zastosowań w sypalnach > Jednostka ma cchy tryb pracy, który można wybrać przy użycu zdalnego sterownka > Pozom dźwęku to zaledwe 18dB(A) dla systemu 2kW 12dB(A) dla systemu 1,5kW w trybe cchym > Konwektory pompy cepła Dakn oferują rozwązane połączone z systemam ogrzewana podłogowego w celu zapewnena cepła w strefach, gdze ogrzewane podłogowe jest trudne do zntegrowana. > Został zaprojektowany tylko do obsług ogrzewana, oraz ogrzewana / chłodzena > W połączenu z jednostkam zewnętrznym Dakn Altherma, konwektory pompy cepła można połączyć ze sobą, w celu uzyskana całkowtego sterowane systemu, dodatkowego komfortu zwększena wydajnośc > Dodatkowe sterowane nnych f rm jest potrzebne do powązana prostych systemów konwektorów wentylatorowych z pompam cepła Dakn Altherma. > Dostarczany z ndywdualnym sterownkem z 2-drogowym zaworem > Taca ocekowa jest ujęta w cene 86 Do zastosowań rezydencyjnych, komercyjnych przemysłowych e-mal: karbon@karbon.com.pl

86 Ogrzewane years Dakn Altherma 10 lat Dakn Altherma Dekada komfortu Technologa przyjazna dla środowska Udało nam sę obnżyć emsję CO 2 o 4-krotną wartość równą lośc CO 2, jaką wyemtowałby obszar welkośc Paryża 4 x obszar Paryża GWh energ odnawalnej Zrównoważona produkcja energ Wyprodukowalśmy GWh energ pochodzącej ze źródeł odnawalnych Nske pozomy emsj Obnżylśmy emsję CO 2 o 1,5 mln ton O 1,5 mln ton mnejsza emsja CO 2 osób Rosnąca społeczność Dostarczylśmy lczbe osób odpowedne systemy do ogrzewana, wytwarzana cepłej wody użytkowej chłodzena 87

87 11. Sterownk onlne onlne BRP069A61/62 NOWOŚĆ Zawsze pod kontrolą, z każdego mejsca Aplkacja Dakn Onlne Controller steruje montoruje status systemu grzewczego umożlwa: Montorowane: Status systemu grzewczego Możlwość skorzystana z wykresów zużyca energ Pobór mocy Harmonogram: Programowane nastawy temperatury trybu pracy z maks. 6 czynnoścam dzenne przez 7 dn w tygodnu Włączene trybu wakacyjnego Podgląd w trybe ntucyjnym Sterowane: Tryb pracy nastawa temperatury Zdalne sterowane systemem przygotowanem cepłej wody użytkowej Sterowane strefowe: sterowane klkoma jednostkam jednocześne (tylko zntegrowana dwustrefowa Dakn Altherma) Integracja produktów usług nnych frm za pośrednctwem IFTTT IFTTT: efektywny przebeg pracy IFTTT to rozwązane, które łączy kompatyblne produkty usług nnych frm (ntelgentne mernk, ośwetlene, termostaty td.), aby jak najlepej służyły użytkownkow. W ramach IFTTT, można wprowadzć 2 nastawy: WYKONAJ: wykonane czynnośc (np. wł./wył.) IFTTT oznacza If Ths Then That (jeśl stane sę to, to zrób tamto) pozwala zautomatyzować akcje (Then That) w zależnośc od określonych czynnków wyzwalających (If Ths) Przykład JEŚLI opuszczę dom, TO wyłącz ogrzewane. Elementem wyzwalającym jest lokalzacja, która jest określana za pomocą smartfona. Jeżel opuścsz, dom, ogrzewane wyłączy sę automatyczne. Ops: Nazwa modelu Cena (PLN) Moduł do sterowana onlne - wersja podstawowa BRP069A Moduł do sterowana onlne + współpraca z PV - wersja rozszerzona BRP069A e-mal: karbon@karbon.com.pl

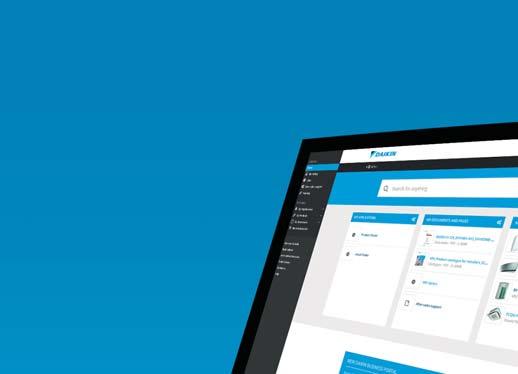

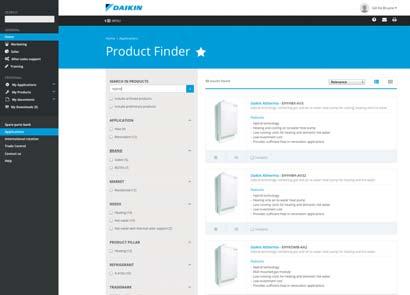

88 Nowy portal bznesowy Proste wyszukwane / Spersonalzowane / Moblne Łatwe prowadzene dzałalnośc Ustanawamy nowe standardy w zakrese wsparca klenta. Wraz z uruchomenem zaawansowanego portalu bznesowego, nasze rozwązana są na odległość jednego klknęca. Nasz nowy portal bznesowy zbudowalśmy w oparcu o Twoje potrzeby, dzęk czemu w szybk łatwy sposób znajdzesz wszystke nformacje, których potrzebujesz. Naszym celem jest umożlwene znajdowana nformacj w zaledwe klka sekund. Aby ułatwć C życe, dostęp do naszego portalu możesz uzyskać z dowolnego mejsca za pośrednctwem komputera, tabletu smartfona. Poznaj korzystaj z naszego nowego portalu bznesowego na strone: my.dakn.pl my.dakn.pl Karbon Sp.zo.o Rybnk ul. Koścuszk 14A/2 tel ,-22 e-mal: karbon@karbon.com.pl CD 01/16 Dakn Europa N.V. jest uczestnkem programu Certyfkującego Eurovent dla zespołów chłodzących cecz (LCP), central wentylacyjnych (AHU), klmakonwektorów (FC) systemów o zmennym przepływe czynnka chłodnczego (VRF) Sprawdź ważność certyfkatu na strone nternetowej: lub Nnejsza publkacja ma charakter wyłączne nformacyjny ne jest ofertą wążącą frmy Dakn Europe N.V. Treść tej publkacj powstała dzęk wedzy Dakn Europe N.V. Ne udzelamy pośrednej bezpośrednej gwarancj na kompletność, dokładność, rzetelność lub przydatność do określonego celu treśc oraz produktów usług przedstawonych w nnejszym katalogu. Dane technczne mogą ulec zmane bez wcześnejszego powadomena. Dakn Europe N.V. ne ponos odpowedzalnośc za bezpośredne lub pośredne uszkodzena, wynkające z lub zwązane z użycem /lub sposobem nterpretacj nnejszego katalogu. Frma Dakn Europe N.V. posada prawa autorske całośc przedstawonej treśc. Aktualna publkacja zastępuje ECPPL
