2 Co nowego w 2018 roku? NOWOŚĆ Dakn Altherma 3 Model zntegrowany Model ze zntegrowanym zbornkem cepłej wody użytkowej Zawera wszystke komponenty hydraulczne Łatwy dostęp do skrzynk elektrycznej oraz elementów hydraulcznych Mała powerzchna podstawy 600xx600 Wbudowana grzałka elektryczna NOWOŚĆ Model zntegrowany ze ster. 2-ch stref Model ze zntegrowanym zbornkem cepłej wody użytkowej Zawera wszystke komponenty hydraulczne Łatwy dostęp do skrzynk elektrycznej oraz elementów hydraulcznych Mała powerzchna podstawy 600x600 Sterowane 2-ch stref pozwala na montorowane temperatury w 2-ch strefach NOWOŚĆ Model naścenny Zawera wszystke komponenty hydraulczne Łatwy dostęp do skrzynk elektrycznej oraz elementów Hydraulcznych Kompaktowe wymary zaletą dla małych przestrzen Nowoczesne wzornctwo Możlwość połączena ze zbornkem EKHWS-D lub EKHWP-B

3 NOWOŚĆ Pompa cepła monoblok do c.w.u. Ccha praca na pozome 53dBA, jeden z najcchszych produktów tego typu Łatwy transport: model kompaktowy, zmeśc sę w drzwach Zwększony komfort: 3 tryby pracy Szerok zakres pracy: do -7 o C praca pompy cepła, ponżej wspomagane grzałk elektrycznej NOWOŚĆ Gazowy kocoł kondensacyjny D2CND/D2TND-A1/4A Nezwykle kompaktowy, możlwość sterowana za pośrednctwem aplkacj Bardzo kompaktowe unwersalne urządzene przeznaczone do użytku w prawe wszystkch warunkach panujących w pomeszczenu Sterownk onlne (opcja): zarządza temperaturą w pomeszczenu nadzoruje zużyce energ z każdego mejsca Łatwa nstalacja serws: dostęp do wszystkch częśc od przodu urządzena Newelke wymagana konserwacyjne dzęk adaptacyjnemu systemow spalana gazu Lambda Gx z w pełn elektroncznym spalanem gaz-powetrze Możlwe połączene z panelem słonecznym NOWOŚĆ Kondensacyjny kocoł gazowy GCUII Magazyn cepła z technologą hgencznego podgrzewana cepłej wody Stojący, gazowy kocoł kondensacyjny magazyn cepła w jednym urządzenu Do urządzena można podłączyć w dowolnym momence system kolektorów słonecznych Zapewna najwyższy komfort ogrzewana URUCHOMIENIE POMPY CIEPŁA W CENIE ZESTAWU URZĄDZEŃ Każda pompa cepła Dakn Altherma* uruchamana przez Autoryzowaną Frmę Serwsową w ramach obowązkowego programu uruchomenowo-gwarancyjnego. Czas reakcj serwsowej w ramach gwarancj 24h. *Program ne obejmuje pompy cepła tylko do cwu w wersj monoblok mult hybrydy.

4 Ogrzewane Nr strony Przegląd rozwązań 8 NOWOŚĆ 1. Pompa cepła Dakn Altherma III (typu splt) 10 Cechy użytkowe Pompa cepła Dakn Altherma do CWU (typu splt) 19 Cechy użytkowe 19 Zestawy funkcjonalne 20 NOWOŚĆ 3. Pompa cepła Dakn Altherma do cwu (typu monoblok) 21 Cechy użytkowe Pompy cepła nskotemperaturowe Dakn Altherma LT (typu splt) 25 Właścwośc podstawowe dane 25 Zestawy funkcjonalne: Ogrzewane Hydrobox naścenny Ogrzewane CWU Hydrobox naścenny Hydrobox zntegrowany ze zbornkem cwu Hydrobox zntegrowany ze zb. cwu ze ster. 2-ch stref temp Hydrobox solarny Ogrzewane, chłodzene Hydrobox naścenny Ogrzewane, chłodzene CWU Hydrobox naścenny Hydrobox zntegrowany ze zbornkem cwu Hydrobox solarny Opcje dodatkowe dla Dakn Altherma LT Sugerowane urządzena współpracujące 40 NOWOŚĆ 5. Pompy cepła nskotemperaturowe Dakn Altherma LT (typu monoblock) 41 Właścwośc podstawowe dane Pompy cepła wysokotemperaturowe Dakn Altherma HT (typu splt) 45 Właścwośc podstawowe dane 45 Zestawy funkcjonalne: Ogrzewane Ogrzewane CWU Zbornk standardowy Zasobnk solarny Opcje dodatkowe dla Dakn Altherma HT Pompy cepła Dakn Altherma Flex 50 Cechy użytkowe Pompa cepła Altherma Flex scentralzowana Zbornk cepłej wody użytkowej EKHTS Opcje dodatkowe do hydromodułu Do zastosowań rezydencyjnych, komercyjnych przemysłowych

5 8. Hybrydowa pompa cepła Dakn Altherma 53 Cechy użytkowe 53 Zestawy funkcjonalne: Ogrzewane CWU przepływowo Ogrzewane CWU z zasobnkem Zbornk standardowy Zasobnk solarny Ogrzewane, chłodzene CWU przepływowo Ogrzewane, chłodzene CWU z zasobnkem Zbornk standardowy Zasobnk solarny Opcje dodatkowe dla hybrydowej pompy cepła Dakn Altherma Sugerowane urządzena współpracujące Akcesora komnowe Gruntowa pompa cepła Dakn Altherma 62 Cechy użytkowe 62 Zestawy funkcjonalne Kotły gazowe kondensacyjne 64 NOWOŚĆ Kocoł gazowy kondensacyjny NDJ Cechy użytkowe podstawowe dane technczne Kocoł gazowy kondensacyjny GCU II NOWOŚĆ Cechy użytkowe podstawowe dane technczne Kocoł gazowy kondensacyjny EKOMB Cechy użytkowe podstawowe dane technczne Termczny system solarny Konwektory pompy cepła Sterownk onlne 88 Legenda: Ogrzewane Cepła woda użytkowa Sterownk onlne Ogrzewane chłodzene Możlwość podłączena kolektorów słonecznych Od 26 wrześna 2015 nektóre produkty grzewcze podlegają przepsom dyrektywy o etyketowanu energetycznym. Właścwe etykety energetyczne będą zameszczone na strone Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK 2018

6 Przegląd rozwązań Rozwązana do ogrzewana przygotowana cepłej wody użytkowej Technologa powetrze-woda Technologa hybrydowa Rozwązana Dakn Altherma nskotemperaturowa, splt Dakn Altherma nskotemperaturowa, splt Dakn Altherma nskotemperaturowa, monoblok Dakn Altherma wysokotemperaturowa, splt Hybrydowa pompa cepła Dakn Altherma Różne technologe Etyketa energetyczna ogrzewane: A +++ (1) ogrzewane: A ++ ogrzewane: A + cepła woda: aż do A +++ cepła woda: aż do A +++ cepła woda: B ogrzewane: aż do A ++ cepła woda: A Zastosowana Rozwązane dealne do nowych budynków, domów energooszczędnych lub w połączenu z stnejącym kotłem (opcja bwalentna) Rozwązane dealne jako zastępcze dla tradycyjnego kotła Rozwązane dealne jako zastępcze dla kotła gazowego Funkcje Ogrzewane pomeszczeń Cepła woda użytkowa Chłodzene Połączene z kolektoram słonecznym do podgrzewana cepłej wody ze zbornkem buforowym Podłączene nstalacj fotowoltacznej do wytwarzana energ elektrycznej Sterownk onlne* * nedostępny w E(D/B)L/Q BB6V3/W1 Ogrzewane pomeszczeń Cepła woda użytkowa Połączene z kolektoram słonecznym do podgrzewana cepłej wody ze zbornkem buforowym Ogrzewane pomeszczeń Cepła woda użytkowa Chłodzene za pomocą pompy cepła powetrze-powetrze lub powetrze-woda Połączene z kolektoram słonecznym do podgrzewana cepłej wody ze zbornkem buforowym Podłączene nstalacj fotowoltacznej do wytwarzana energ elektrycznej Sterownk onlne Montaż 1 jednostka wewnętrzna 1 jednostka zewnętrzna 1 jednostka zewnętrzna 1 jednostka wewnętrzna 1 jednostka zewnętrzna 1 jednostka wewnętrzna + 1 gazowy kocoł kondensacyjny 1 jednostka zewnętrzna Inne emtery Ogrzewane podłogowe Grzejnk nskotemperaturowe Klmakonwektory Konwektor pompy cepła Grzejnk wysokotemperaturowe Ogrzewane podłogowe Grzejnk nsko wysokotemperaturowe (1) Zgodne z UE nr 811/ układ etyket Do zastosowań rezydencyjnych, komercyjnych przemysłowych

7 Technologa grunt-woda Rozwązane tylko do przygotowana cepłej wody użytkowej Technologa powetrze-woda Rozwązana do ogrzewana pomeszczeń Rozwązane do ogrzewana przygotowana cepłej wody użytkowej Spalane Gruntowa pompa cepła Dakn Altherma Pompa cepła monoblok do c.w.u. Pompa cepła splt do c.w.u. Dakn Altherma Flex Dakn Altherma LT o dużej wydajnośc Gazowy kocoł kondensacyjny NOWOŚĆ NOWOŚĆ ogrzewane: A ++ cepła woda: A cepła woda: A + cepła woda: A cepła woda: A ogrzewane: A + ogrzewane: A cepła woda: A Rozwązane dealne do nowych budynków budynków po renowacj Rozwązane dealne do nowych budynków budynków po renowacj Rozwązane dealne jako zastępcze dla elektrycznego podgrzewacza cepłej wody użytkowej Rozwązane dealne, gdy występuje duże zapotrzebowane na cepłą wodę Meszkana Budynk welomeszkanowe Hotele Ośrodk ftness Obekty uzdrowskowe Szkoły Szptale Rozwązane dealne do budynków welorodznnych lub zastosowań komercyjnych z dużym zapotrzebowanem na ogrzewane/chłodzene na przykład: Bura Szkoły Apartamentowce Rozwązane dealne jako zastępcze dla stnejącego kotła gazowego Ogrzewane pomeszczeń Cepła woda użytkowa Podłączene nstalacj fotowoltacznej do wytwarzana energ elektrycznej Cepła woda użytkowa Możlwe połączene kolektorów słonecznych oraz nstalacj fotowoltacznej Cepła woda użytkowa Połączene z kolektoram słonecznym do podgrzewana cepłej wody ze zbornkem buforowym Cepła woda użytkowa Połączene z kolektoram słonecznym do podgrzewana cepłej wody ze zbornkem buforowym Ogrzewane pomeszczeń Chłodzene Ogrzewane pomeszczeń Cepła woda użytkowa Połączene z kolektoram słonecznym do podgrzewana cepłej wody ze zbornkem buforowym Sterownk onlne Sterownk onlne 1 jednostka wewnętrzna 1 jednostka wewnętrzna 1 jednostka wewnętrzna 1 jednostka zewnętrzna Klka jednostek wewnętrznych 1 lub klka jednostek zewnętrznych 1-2 jednostk wewnętrzne 1-2 jednostk zewnętrzne 1 jednostka wewnętrzna Ogrzewane podłogowe Klmakonwektory Konwektor pompy cepła Grzejnk nsko wysokotemperaturowe Instalacja c.w.u. Instalacja c.w.u. Klmakonwektory Konwektor pompy cepła Ogrzewane podłogowe Grzejnk nskotemperaturowe Ogrzewane podłogowe Grzejnk Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

8 STRONY ARGUMENTACJI Rozwązane Dakn Altherma 3 na R32 w technolog Bluevoluton Dlaczego warto wybrać Dakn Altherma 3? Technologa Bluevoluton to połączene sprężark o dużej sprawnośc opracowanej przez Dakn z przyszłoścowym czynnkem chłodnczym: R32*. Unkalny na rynku* A C Prosty montaż Rozwązane dostarczane w gotowośc do pracy: wszystke kluczowe elementy hydraulczne są zamontowane fabryczne Nowa konstrukcja umożlwa wykonywane serwsu od przodu, a do całego orurowana można uzyskać dostęp z góry urządzena Stylowy, nowoczesny wygląd Jednostka zewnętrzna została przetestowana naładowana czynnkem chłodnczym, co skraca czas nstalacj Łatwe uruchomene Zntegrowany kolorowy nterfejs o wysokej rozdzelczośc Szybk kreator umożlwa uruchomene w maksymalne 9 prostych krokach - cały system jest gotowy do pracy Konfgurację można przeprowadzć zdalne wgrać do urządzena w dnu nstalacj 10 Wysoke parametry pracy Oferując temperatury aż do 65 C z dużą sprawnoścą, rozwązane R32 Dakn Altherma 3 nadaje sę zarówno do ogrzewana podłogowego, jak grzejnków oraz zabezpecza przed zamarzanem aż do -25 C, zapewnając nezawodne dzałane nawet w najzmnejszych klmatach. Optymalna kombnacja technolog Bluevoluton oferuje najwyższe parametry pracy:» efektywność sezonowa aż do A+++» efektywność ogrzewana aż do COP na pozome 5,1 (w temp. 7 C/35 C)» efektywność cepłej wody użytkowej aż do COP na pozome 3,3 (EN16147) Rozwązane dostępne o mocy 4, 6 8 kw Do zastosowań rezydencyjnych, komercyjnych przemysłowych Łatwe sterowane Połączone dzałane sterownka z nastawą zależną od pogody Dakn Altherma oraz sprężark z nwerterem maksymalzuje efektywność nowej R32 Dakn Altherma 3 w każdej temperaturze na zewnątrz, zapewnając stałą temperaturę przez cały czas. Aby kontrolować temperaturę w domu codzenne, ustawena można wprowadzać z dowolnego mejsca za pośrednctwem aplkacj Dakn Onlne Controller. Ten sterownk onlne pozwala regulować pozom komfortu w domu dostosowywać je do ndywdualnych potrzeb jednocześne pomagając w osągnęcu wyższej efektywnośc energetycznej. Typoszereg R32 Dakn Altherma 3 można także w pełn zntegrować z nnym domowym systemam sterowana. Sterowane za pośrednctwem aplkacj

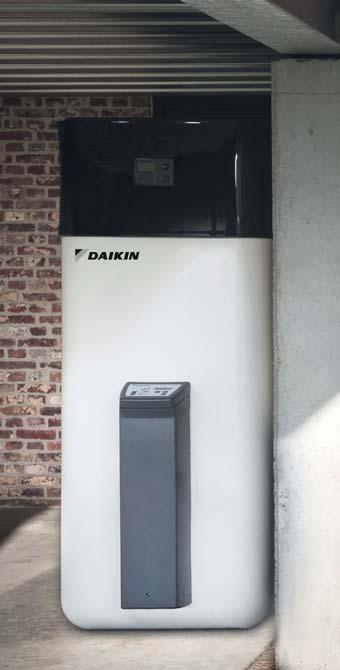

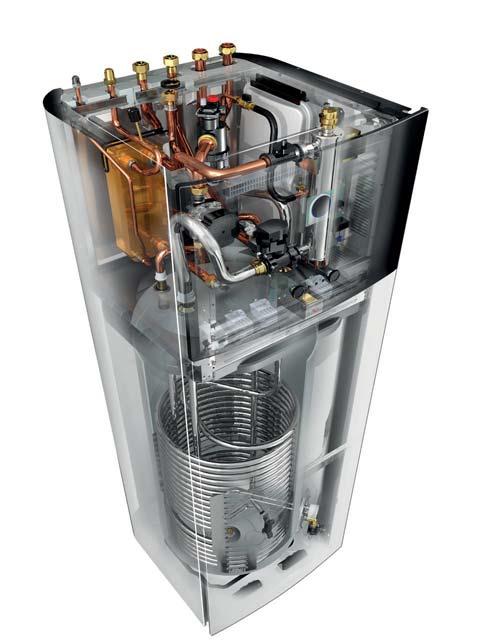

9 Jednostka przypodłogowa ze zntegrowanym zbornkem cwu Konstrukcja wszystko w jednym Mnejsza przestrzeń nstalacyjna wysokość W porównanu do tradycyjnej wersj jednostk wewnętrznej naścennej oddzelnego zbornka c.w.u., zntegrowana jednostka wewnętrzna ma dużo mnejsze wymagana odnośne przestrzen nstalacyjnej. Zamontowany fltr magnetyczny Wymennk cepła Przeponowe naczyne wzborcze Grzałka zapasowa Dzęk newelkej powerzchn zabudowy 600 x 600 mm, zntegrowana jednostka wewnętrzna zajmuje powerzchnę porównywalną z nnym urządzenam AGD. W przypadku projektów nstalacyjnych, ne jest koneczne pozostawane przestrzen serwsowej z boku, bowem rury znajdują sę na górze urządzena. Pompa obegowa Zawór 3-drogowy Dzęk wysokośc nstalacj 1,65 m dla zbornka 180 l 1,85 m dla zbornka 230 l, wymagana wysokość nstalacj jest mnejsza od 2 m. Newelke wymary zntegrowanej jednostk wewnętrznej podkreślają dodatkowo elegancka konstrukcja nowoczesne wzornctwo oraz łatwe dopasowane sę do nnego wyposażena domowego. Zbornk cepłej wody użytkowej Łatwy dostęp: podzespoły są dostępne z przodu Zaawansowany MMI Zntegrowana jednostka wewnętrzna Dakn Eye Intucyjny czujnk Dakn pokazuje status systemu w czase rzeczywstym. Kolor nebesk - znakomce! Zmana koloru czujnka na czerwony oznacza pojawene sę błędu. Szybka konfguracja Po zarejestrowanu możlwe będze pełne skonfgurowane urządzena za pośrednctwem nowego MMI w mnej nż 10 krokach. Włączając cykle testowe można sprawdzć, czy urządzene jest gotowe do pracy! lub mm 180 l lub 230 l 600 mm Prosta obsługa Super szybka praca dzęk nowemu MMI. Nowy system MMI jest bardzo łatwy w użycu dzęk klku przycskom 2 pokrętłom nawgacyjnym. 600 mm 600 mm 600 mm Pękne wzornctwo System MMI zaprojektowano z myślą o jego ntucyjnej obsłudze. Kolorowy ekran o wysokm kontraśce oferuje oszałamające praktyczne efekty wzualne, które pomagają zarówno nstalatorow, jak technkow serwsowemu. Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

10 STRONY ARGUMENTACJI Jednostka naścenna Dlaczego warto wybrać jednostkę naścenną Dakn? Jednostka naścenna Splt Dakn Altherma 3 oferuje ogrzewane chłodzene oraz dużą elastyczność w zakrese szybkej prostej nstalacj z opcjonalną możlwoścą połączena zbornka w celu wytwarzana cepłej wody użytkowej. Wysok pozom elastycznośc nstalacj Wbudowane w urządzenu wszystkch podzespołów hydraulcznych oznacza, że ne są potrzebne podzespoły nnych frm Płytka PCB podzespoły hydraulczne znajdują sę z przodu, co decyduje o łatwośc uzyskwana do nch dostępu Newelke wymary gwarantują małą przestrzeń nstalacyjną, bez konecznośc pozostawana mejsca z boku Eleganck wygląd urządzena komponuje sę z nnym urządzenam domowym Połączene ze zbornkem buforowym ze stal nerdzewnej lub buforowym typu ECH 2 O Grzałka wspomagająca Wymennk cepła Przeponowe naczyne wzborcze Fltr magnetyczny Pompa Wszystke częśc hydraulczne znajdują sę w kompaktowej jednostce naścennej 12 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

11 ERGA DV 1. Pompy cepła Dakn Altherma III Bluevoluton (typu splt) Jednostk zewnętrzne Jednofazowe ERGA04DV ERGA06DV ERGA08DV Ops 4kW, 1-faza, 230V 6kW,1-faza, 230V 8kW,1-faza, 230V Wymary Wysokość x Głębokość x Szerokość mm 734x320x870 Cężar kg 56 Nomnalna wydajność Ogrzewane (a) kw 4,3 6,0 7,5 COP Ogrzewane (a) - 5,2 4,85 4,6 COP Cepła woda użytkowa (180l/L) - 3,3 3,3 3,3 Klasa efektywnośc energetycznej * Ogrzewane 35 C A+++ A+++ A++ 55 C A+++ A+++ A++ Zakres pracy - temperatura zewnętrzna Ogrzewane Mn~Maks C -25~35 Zakres pracy - strona wodna Ogrzewane Mn~Maks C 15~65 Zakres pracy - temperatura zewnętrzna Chłodzene Mn~Maks C 10~43 Zakres pracy - strona wodna Chłodzene Mn~Maks C 5~22 Typ sprężark Typu swng, nwerter Cśnene akustyczne/pozom mocy Ogrzewane dba 48/60 48/61 49/62 Ilość czynnka chłodnczego R32 kg 1,3 1,4 Maks.długość rur pomędzy jedn.zewn., a jedn.wewn. m 30 Zaslane A 1-faza / 230V / 50Hz Zalecane bezpecznk A 25 szt. (PLN) * W przypadku połączena z pasującą jednostką wewnętrzną Nomnalna wydajność zbadana według EN14511 w następujących warunkach: Ogrzewane a: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7W35) Pozom cśnena akustycznego merzony w odległośc 1m od jednostk. Właścwośc: > W nowym typoszeregu pomp cepła zastosowano technologę Bluevoluton, jest to połączene wysoko wydajnych sprężarek produkcj Dakn z czynnkem chłodnczym przyszłośc R32 Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

12 EHVH..D / EHVX..D Hydroboks zntegrowany Dakn Altherma III Bluevoluton Jednostk wewnętrzne EHVH(X) Tylko ogrzewane EHVH Ogrzewane chłodzene EHVX Ze zbornkem 180l 04S18D6V 08S18D6V 08S18D9W 04S18D6V 08S18D6V 08S18D9W Ze zbornkem 230l 04S23D6V 08S23D6V 08S23D9W 04S23D6V 08S23D6V 08S23D9W Sterownk Wbudowany Obudowa Kolor Bały Wymary S18/S23 Wysokość x Głębokość x Szerokość mm 1650x600x595 / 1850x600x595 Cężar S18/S23 Jednostka kg 131/139 Pojemność wodna l 180 / 230 Zbornk S18/S23 Materał Stal nerdzewna Maks. cśnene wody bar 10 Zabezpeczene przed korozją Ochrona chemczna, brak anody Ogrzewane Mn~Maks C 15~65 Zakres pracy - strona wodna Chłodzene Mn~Maks C 5~22 Cepła woda użytkowa Mn~Maks C do 60 Pozom mocy akustycznej Nom. dba 28 Pozom cśnena akustycznego Nom. dba 42 szt (PLN) ze zbornkem 180l szt (PLN) ze zbornkme 230l Jednostk zewnętrzne współpracujące ERGA04DV ERGA06DV lub ERGA08DV ERGA04DV ERGA06DV lub ERGA08DV szt. (PLN) lub lub Właścwośc: > Urządzene jest standardowo wyposażone w sterownk > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej ze stal nerdzewnej > Temperatura wody na wyjścu z urządzena do 65 o C, co umożlwa połączene zarówno z ogrzewanem podłogowym, jak grzejnkam > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Możlwe Opcje jednostk wewnętrznej EHVH EHVX symbol ops Ilość szt (PLN) BRP069A62 Moduł do sterowana onlne - Lan Adapter wersja podstawowa BRP069A61 Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona EKRUDAS Termostat pokojowy przewodowy EKRTWA Przewodowy termostat pokojowy EKRTR Bezprzewodowy termostat pokojowy Do zastosowań rezydencyjnych, komercyjnych przemysłowych

13 EHVZ D Hydroboks zntegrowany ze sterowanem 2-ch stref temp. Dakn Altherma III Bluevoluton Jednostk wewnętrzne EHVZ Tylko ogrzewane EHVZ Ze zbornkem 180l 04S18D6V 08S18D6V 08S18D9W Ze zbornkem 230l - 08S23D6V 08S23D9W Sterownk Wbudowany Obudowa Kolor Bały Wymary S18/S23 Wysokość x Szerokość x Głębokość mm 1650x600x595 / 1850x600x595 Cężar S18/S23 Jednostka kg 136/144 Pojemność wodna l 180 / 230 Zbornk S18/S23 Materał Stal nerdzewna Maks. cśnene wody bar 10 Zabezpeczene przed korozją Ochrona chemczna, brak anody Zakres pracy - strona wodna Ogrzewane Mn~Maks C 15~65 Cepła woda użytkowa Mn~Maks C do 60 Pozom mocy akustycznej Nom. dba 28 Pozom cśnena akustycznego Nom. dba 42 szt (PLN) ze zbornkem 180l szt (PLN) ze zbornkme 230l Jednostk zewnętrzne współpracujące ERGA04DV ERGA06DV lub ERGA08DV szt. (PLN) lub Właścwośc: > Urządzene jest standardowo wyposażone w sterownk > Dwe różne strefy temperaturowe są regulowane automatyczne za pośrednctwem tej samej jednostk wewnętrznej > Elastyczna oferta dla użytkownka końcowego - możlwość połączena różnych emterów cepła np. ogrzewane podłogowe grzejnk > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej ze stal nerdzewnej > Temperatura wody na wyjścu z urządzena do 65 o C, co umożlwa połączene zarówno z ogrzewanem podłogowym, jak grzejnkam > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Możlwe Opcje jednostk wewnętrznej EHVZ symbol ops Ilość szt (PLN) BRP069A62 Moduł do sterowana onlne - Lan Adapter wersja podstawowa BRP069A61 Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona EKRUDAS Termostat pokojowy przewodowy EKRTWA Przewodowy termostat pokojowy EKRTR Bezprzewodowy termostat pokojowy Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

14 EHBH D /EHBX...D Hydroboks naścenny Dakn Altherma III Bluevoluton Jednostk wewnętrzne Tylko ogrzewane Ogrzewane chłodzene EHBH04D6V EHBH08D6V EHBH08D9W EHBX04D6V EHBX08D6V EHBX08D9W Sterownk Wbudowany Obudowa Kolor Bały Wymary Wysokość x Szerokość x Głębokość mm 840x440x390 Cężar Jednostka kg 42 Ogrzewane (a) o C 15~65 Zakres pracy - strona wodna Chłodzene o C 5~22 Cepła woda użytkowa - 25~80 Pozom mocy akustycznej Nom. dba 42 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostk zewnętrzne współpracujące ERGA04DV ERGA06DV lub ERGA08DV ERGA04DV ERGA06DV lub ERGA08DV szt. (PLN) lub lub Właścwośc: > Urządzene jest standardowo wyposażone w sterownk > Możlwość połączena ze zbornkem cepłej wody użytkowej > Temperatura wody na wyjścu z urządzena do 65 o C, co umożlwa połączene zarówno z ogrzewanem podłogowym, jak grzejnkam > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25ºC Możlwe opcje dla jednostk wewnętrznej EHBH EHBX: symbol ops Ilość szt (PLN) BRP069A62 Moduł do sterowana onlne - Lan Adapter wersja podstawowa BRP069A61 Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona EKRUDAS Termostat pokojowy przewodowy EKRTWA Przewodowy termostat pokojowy EKRTR Bezprzewodowy termostat pokojowy EKWS D3V3 Zbornk cepłej wody użytkowej dla Dakn Altherma III Bluevoluton Zbornk cepłej wody użytkowej EKHWS150D3V3 EKHWS180D3V3 EKHWS200D3V3 EKHWS250D3V3 EKHWS300D3V3 Ops Zbornk o poj. 150l Zbornk o poj. 180l Zbornk o poj. 200l Zbornk o poj. 250l Zbornk o poj. 300l Odpowedn do Materał zbornka Dakn Altherma III Bluevoluton Stal nerdzewna szt. (PLN) Właścwośc: > Zbornk ze stal nerdzewnej > Wyposażony w standardze w grzałkę 3kW > Dostarczany z zaworem 3-drogowym czujnkem temperatury 16 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

15 EHSH D/EHSX...D Hydroboks zntegrowany ECH 2 0 Dakn Altherma III Bluevoluton Jednostk wewnętrzne EHSH(X) Tylko ogrzewane EHSH Ogrzewane chłodzene EHSX Ze zbornkem 300l 04P30D 08P30D 04P30D 08P30D Ze zbornkem 500l - 08P50D 04P50D 08P50D Sterownk Wbudowany Obudowa Kolor Bały z elementam czarnego Wymary P30/P50 Wysokość x Szerokość x Głębokość mm 1890x595x615 / 1895x790x790 Cężar P30/P50 Jednostka kg 85 / 112 Pojemność wodna l 300 / 500 Zbornk P30/P50 Materał Polpropylen Maks. temperatura wody C 80 Ogrzewane Mn~Maks C 15~65 Zakres pracy - strona wodna Chłodzene Mn~Maks C 5~22 Cepła woda użytkowa Mn~Maks C dane nedostępne w momence publkacj Pozom mocy akustycznej Nom. dba 28 Pozom cśnena akustycznego Nom. dba 42 szt (PLN) ze zbornkem 300l szt (PLN) ze zbornkem 500l Jednostk zewnętrzne współpracujące ERGA04DV ERGA06DV lub ERGA08DV ERGA04DV ERGA06DV lub ERGA08DV szt. (PLN) lub lub Właścwośc: > Urządzene jest standardowo wyposażone w sterownk > Maksymalzacja wykorzystana energ odnawalnej > Możlwość podłączena z kolektoram słonecznym w systeme dran-back > Solarne wspomagane układu cepłej wody użytkowej przez bezcśnenowy system solarny dran-back > Hgenczne przepływowe przygotowane cepłej wody użytkowej > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Możlwe Opcje jednostk wewnętrznej EHSH...D/EHSX...D symbol ops Ilość szt (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu ECH2O EHSH(X)(B) (opcja obowązkowa) BRP069A62 Moduł do sterowana onlne - Lan Adapter wersja podstawowa BRP069A61 Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona EKRUDAS Termostat pokojowy przewodowy EKRTWA Przewodowy termostat pokojowy EKRTR Bezprzewodowy termostat pokojowy Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

16 EHSHB..D / EHSXB..D Hydroboks zntegrowany ECH 2 0 wersja bwalentna Dakn Altherma III Bluevoluton Jednostk wewnętrzne EHSH(X)B Tylko ogrzewane EHSHB Ogrzewane chłodzene EHSXB Ze zbornkem 300l 04P30D 08P30D 04P30D 08P30D Ze zbornkem 500l - 08P50D 04P50D 08P50D Sterownk Wbudowany Obudowa Kolor Bały z elementam czarnego Wymary P30/P50 Wysokość x Szerokość x Głębokość mm 1890x595x615 / 1895x790x790 Cężar P30/P50 Jednostka kg 90 / 114 Pojemność wodna l 300 / 500 Zbornk P30/P50 Materał Polpropylen Maks. temperatura wody C 80 Ogrzewane Mn~Maks C 15~65 Zakres pracy - strona wodna Chłodzene Mn~Maks C 5~22 Cepła woda użytkowa Mn~Maks C dane nedostępne w momence publkacj Pozom mocy akustycznej Nom. dba 28 Pozom cśnena akustycznego Nom. dba 42 szt (PLN) ze zbornkem 300l szt (PLN) ze zbornkem 500l Jednostk zewnętrzne współpracujące ERGA04DV ERGA06DV lub ERGA08DV ERGA04DV ERGA06DV lub ERGA08DV szt. (PLN) lub lub Właścwośc: > Urządzene jest standardowo wyposażone w sterownk > Możlwość połączena z dodatkowym źródłem cepła wersja bwalentna > Maksymalzacja wykorzystana energ odnawalnej > Możlwość podłączena z kolektoram słonecznym w systeme dran-back > Solarne wspomagane układu cepłej wody użytkowej przez bezcśnenowy system solarny dran-back > Hgenczne przepływowe przygotowane cepłej wody użytkowej > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Możlwe Opcje jednostk wewnętrznej EHSHB...D/EHSXB...D symbol ops Ilość szt (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu ECH2O EHSH(X)(B) (opcja obowązkowa) BRP069A62 Moduł do sterowana onlne - Lan Adapter wersja podstawowa BRP069A61 Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona EKRUDAS Termostat pokojowy przewodowy EKRTWA Przewodowy termostat pokojowy EKRTR Bezprzewodowy termostat pokojowy Do zastosowań rezydencyjnych, komercyjnych przemysłowych

17 Pompa cepła Dakn Altherma do cepłej wody użytkowej - cechy użytkowe Skuteczny sposób na uzyskane cepłej wody użytkowej Dlaczego pompa cepła do przygotowywana cepłej wody użytkowej? Natychmastowe podgrzane wody użytkowej Możlwość połączena z ogrzewanem solarnym dla jeszcze wększej efektywnośc energetycznej Łatwa nstalacja: bez cśnena w zbornku wodnym ogranczone cśnene w wymennku cepła Newelke wymagana konserwacyjne: brak anody, brak kamena osadów wapna, brak korozj Elektryczna grzałka dodatkowa (2 kw) gwarantuje cepłą wodę we wszystkch warunkach. Do zbornka 500l można podłaczyć dodatkowe źródło cepła. Obudowa z polpropylenu, odporna na korozję wstrząsy Wymennk cepła ze stal nerdzewnej do przygotowywana cepłej wody użytkowej Izolacja poluretanowa od 5 do 8 cm Jak to dzała? Jednostka zewnętrzna uzyskuje cepło z powetrza. To cepło dzęk wymennkow cepła jest przesyłane bezpośredno do zbornka magazynującego w przypadku cepłej wody użytkowej nemal natychmast. Pompa cepła o wysokej sprawnośc ze sterowanem nwerterowym Pompa cepła oferuje cepłą wodę do temperatury 55 C przygotowane cepłej wody do -15 C. Podłączene nstalacj solarnej Dla uzyskana jeszcze wększej efektywnośc 550 mm 765 mm energetycznej, pompę cepła można połączyć z kolektoram słonecznym. Dostępne są dwe technologe: Bezcśnenowa (ze zbornkem buforowym) Kolektory słoneczne są wypełnone tylko wodą, a słońce dostarcza wystarczającą lość cepła. W takm przypadku, obydwe pompy w układze sterującym moduł pompy włączają sę na krótko napełnają kolektory wodą ze zbornka magazynującego. Po ch napełnenu, jedna z nch wyłącza sę, a druga utrzymuje obeg wody. W przypadku newystarczającej lośc śwatła słonecznego lub jeśl zbornk magazynowy układu kolektorów słonecznych ne potrzebuje węcej cepła, pompa obegowa wyłącza sę cała cecz z układu kolektorów słonecznych spływa do zbornka magazynującego. Cśnenowa Ten system wykorzystuje płyn zawerający środek zapobegający zamarzanu, aby unknąć zamarznęca w okrese zmowym. Cały system znajduje sę pod cśnenem jest szczelny. 285 mm Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

18 EKHHP-A2V3 / ERWQ-AV3 2. Pompa cepła Dakn Altherma do C.W.U. Jednostka zewnętrzna ERWQ02AV3 Hydrobox solarny EKHHP500A2V3 Jednostka wewnętrzna EKHHP 300A2V3 500A2V3 Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.750x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Maksymalne cśnene wody bar 0 Zakres pracy Cepła woda użytkowa Strona wodna Mn.~Maks. C 5~75 Pozom mocy akustycznej Nom. dba 0 Pozom cśnena akustycznego Nom. dba 0 Jednostka zewnętrzna ERWQ 02AV3 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 612x906x402 Cężar Jednostka kg 35 Sprężarka Ilość 1 Typ Hermetyczna sprężarka typu swng Zakres pracy Cepła woda użytkowa Mn.~Maks. CDB -15~35 Czynnk chłodnczy Typ R-410A Ilość kg 1,05 GWP 2.087,5 Pozom cśnena akustycznego Nom. dba 47 Mn. dba 44 Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 Zawera fluorowane gazy ceplarnane Właścwośc: > Natychmastowe podgrzane wody użytkowej > Możlwość połączena z kolektoram słonecznym dla jeszcze wększej efektywnośc energetycznej > Łatwa nstalacja: zbornk bezcśnenowy ogranczone cśnene w wymennku cepła > Newelke wymagana konserwacyjne: brak anody, brak kamena osadów wapna, brak korozj > Elektryczna grzałka dodatkowa (2 kw) gwarantuje cepłą wodę we wszystkch warunkach. Do zbornka 500l można podłaczyć dodatkowe źródło cepła. Zestawy funkcjonalne 1 2 Numer nazwa zestawu 2,5kW G:2kW 300l 2,5kW G:2kW 500l Ops Ilość Podzespoły kpl. (PLN) Jedn.zewnętrzna 1-fazowa 1 ERWQ02AV Hydrobox solarny 300l, sterownk grzałka wspomagająca 2kW w komplece 1 EKHHP300A2V3 Jedn.zewnętrzna 1-fazowa 1 ERWQ02AV Hydrobox solarny 500l, sterownk grzałka wspomagająca 2kW w komplece 1 EKHHP500A2V3 20 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

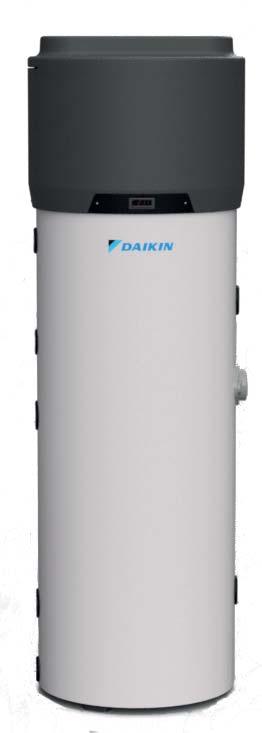

19 NOWOŚĆ Pompa cepła Dakn Altherma do cepłej wody użytkowej monoblok Wysoka wydajność, gwarantowany komfort oraz oszczędność energ Energooszczędny system przygotowana cepłej wody użytkowej oparty na technolog pompy cepła wykorzystującej jako dolne źródło powetrze Praca pompy cepła w zakrese temperatur zewnętrznych od 70C do +380C Nowa pompa cepła tylko do c.w.u dostępna jako model o pojemnośc: 200l, 260l oraz 260l z dodatkową wężowncą, Wysoka efektywność energetyczna: COP aż do 3,6 (A15/W55; EN16147) dla model o pojemnośc 260l. Możlwość współpracy z dodatkowym źródłem cepła (model o pojemnośc 260l. z dodatkową wężowncą), Bardzo ccha praca głośność na pozome 36 db (A) w odległośc 2 metrów, Kompaktowe wymary: średnca 600 mm, powerzchna zabudowy tylko 0,36 m 2, Możlwość wybrana jednego z 3-ch różnych trybów pracy (Eco, Auto, Boost), aby jak najlepej dostosować sę do potrzeb użytkownka. Kompaktowa konstrukcja pompy cepłej wody użytkowej Monoblok pozwala na łatwy montaż konserwację w każdym pomeszczenu. Łatwy montaż Urządzene gotowe do podłączena. Łatwość manewrowana dzęk kompaktowej średncy - tylko 600 mm. Łatwe podłączane od góry lub z boku maksymalzujące umeszczane dodatkowych opcj. Urządzene zajmuje tylko 0,36m 2. Nske koszty utrzymana Wysoka jakość wykończena zapewna trwałość produktu. Jednostka nformuje klenta, kedy należy oczyścć f ltr powetrza. Wersje ze zbornkem 200 lub 260L posadają anody magnezowe dla lepszej ochrony przed korozją dłuższej żywotnośc urządzena. Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

20 EKHH2E2E-AV3 / -PAV3 3. Pompa cepła Dakn Altherma do C.W.U. - monoblok Jednostka wewnętrzna EKHH2E 200AV3 260AV3 260PAV3 Moc grzewcza W 1820 COP - 3,00(1)/3,30(2) 3,10(1)/3,60(2) Grzałka elektryczna W 1500 Pojemność zbornka l Ilość wężownc Pompa cepła Zbornk Obudowa Kolor Bały korpus/szara górna część Materał Pokrywa: Wykończene górnej częśc z EPP Wlot wylot powetrza Średnca mm 160 Nom. przepływ powetrza m 3 /h Zakres pracy Zaslane Obudowa Temp otoczena Ilość faz Mn o CDB -7 Maks o CDB 38 Częstotlwość Hz 50 Napęce V 230 Kolor Materał 1P Bały Wytłaczany ABS Wymary Jednostka Wysokość mm Zakres pracy Strona wodna Mn o CDB 10 Maks o CDB 56 Stała strata cepła Zaslane Ilość faz Częstotlwość Hz 50 Napęce V 230 (1) Temperatura wlotowego powetrza zaslającego = 7oC, temperatura otoczena pompy cepła = 20oC, woda ogrzewana od temperatury 10oC do 55oC zgodne z UNI EN (2) Temperatura wlotowego powetrza zaslającego = 15oC, temperatura otoczena pompy cepła = 20oC, woda ogrzewana od temperatury 10oC do 55oC zgodne z UNI EN P Właścwośc: > Ccha praca na pozome 53dBA, jeden z najcchszych produktów tego typu > Łatwy transport: model kompaktowy, zmeśc sę w drzwach > Zwększony komfort: 3 tryby pracy > Szerok zakres pracy: do -7 o C praca pompy cepła, ponżej wspomagane grzałką elektryczną Ops Ilość Model symbol jednostk szt. (PLN) Pompa cepła do cwu ze zbornkem 200l. 1 EKHH2E200AV ,00 Pompa cepła do cwu ze zbornkem 260l. 1 EKHH2E260AV ,00 Pompa cepła do cwu ze zbornkem 260l. dodatkowa wężownca 1 EKHH2E260PAV ,00 22 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

21 * Systemy ogrzewana Dakn Jako wodący dostawca systemów grzewczych, Dakn posada w swom asortymence produktów szeroką gamę wysokosprawnych systemów opartych na energ odnawalnej może dostarczyć rozwązana grzewcze odpowedne do każdego zastosowana spełnające każde wymagana. Pompa ceplna Dakn Altherma typu woda-powetrze jest rozwązanem grzewczym wykorzystującym energę odnawalną dostarczającym gorącą wodę, dealne dostosowanym do rynku meszkanowego w Polsce. Wykorzystując odnawalne powetrze jako źródło cepła technologę pompy cepła w połączenu z technologą Dakn opartą na zaawansowanej sprężarce nwertorowej, Dakn Altherma w porównanu z tradycyjnym systemam zapewna wysoką sprawność sezonową, nske koszty beżące obnżoną emsję węgla. Wprowadzona na rynek w 2006 roku, zanstalowana w systemów w całej Europe, Dakn Altherma jest wodącą pompą cepła typu woda-powetrze. Dakn Altherma oferuje najbardzej wszechstronny elastyczny asortyment pomp cepła typu woda-powetrze na dzsejszym rynku. Jest on odpowedn dla budynków, meszkań oraz nowych jak odnowonych projektów budowlanych. Asortyment jest dostępny w wersj Nskotemperaturowej (Splt Monobloc) jak Wysokotemperaturowej. Dakn Altherma Hgh Temperature (system wysokotemperaturowy) jest perwszym systemem przemysłowym, mogącym dostarczać wodę o temperaturze do 80 C, zapewnając dealne rozwązane pozwalające na wymanę kotła. W celu otrzymana całkowce zntegrowanego rozwązana wykorzystującego energę odnawalną, termczne systemy solarne Dakn można łączyć z Dakn Altherma. Dakn Altherma termczne systemy solarne Dakn są uznanym rozwązanam wykorzystującym energę odnawalną, które mogą redukować koszt energ gorącej wody nawet o 60% w porównanu z tradycyjnym systemam wykorzystującym palwa kopalne. Wększość pomp cepła Dakn Altherma typu woda-powetrze* posada certyf katy wydane przez Mcrogeneraton Certf caton Scheme (MCS), a termczne kolektory słoneczne Dakn posadają aprobatę Solar Keymark dlatego są przystosowane do domowych RHI. Prosmy sprawdzć na strone MCS najnowszy wykaz uznanych pomp cepła Dakn Altherma typu woda-powetrze. Dakn sto na czele kampan na rzecz technolog energooszczędnych pomp cepła, uznając, że pompy cepła wykorzystane energ odnawalnej z otaczającego powetrza jest odpowedzą na przyszłe wyzwana dotyczące takch celów jak sprawność energetyczna redukcja zużyca węgla. Rozwązana Dakn wykorzystujące energę odnawalną stanową realną alternatywę dla beżących przyszłych problemów zwązanych z konwencjonalnym systemam grzewczym takm jak koszty energ perwotnej ch nedopuszczalne wysok wpływ na środowsko. MCS HP S1016 F *Z wyjątkem typu Dakn Altherma Flex MCS scheme Solar Keymark Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

22 Pompy cepła typu powetrze-woda Dostępne są następujące modele pomp cepła typu powetrze-woda Dakn Altherma: Nskotemperaturowa Dakn Altherma Splt 4-16kW > Najnowsza technologa nwerterowa, wysoka sprawność sezonowa nske koszty eksploatacj > Gwarantowana praca w temperaturze do -25 C > Łatwy w użycu sterownk > Naścenna, kompaktowa jednostka wewnętrzna z dostępem od przodu dla łatwejszej konserwacj > Elastyczny dobór lokalzacj z jednostką wewnętrzną oraz małą jednostką zewnętrzną, którą można ustawć w odległośc do 30m. Nskotemperaturowa Dakn Altherma Monobloc 5-16kW > Wbudowana cała kluczowa hydraulka, np., przeponowe naczyne wzborcze pompa obegowa Wysokotemperaturowa Dakn Altherma 11-16kW > Pozwala na osągnęce temperatury wody do 80 C Dakn Altherma Flex kW > Do zastosowań w ogrzewanu komercyjnym * *Z wyjątkem typu Dakn Altherma Flex 24 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

23 4. Pompy cepła nskotemperaturowe Dakn ALtherma LT (typu splt) Właścwośc podstawowe dane Jednofazowe ERLQ-CV3 Nskotemperaturowa pompa cepła Splt (zewnętrzna) Jednostk zewnętrzne Ops Jednofazowe ERLQ004CV3 ERLQ006CV3 ERLQ008CV3 ERLQ011CV3 ERLQ014CV3 ERLQ016CV3 4kW, 1-faza, 230V 6kW, 1-faza, 230V 8kW, 1-faza, 230V 11kW, 1-faza, 230V 14kW, 1-faza, 230V 16kW, 1-faza, 230V szt (PLN) Wymary Wysokość x Szerokość x Głębokość mm 735 x 832 x x 900 x 320 Jednostka zewnętrzna ERLQ CV3 Masa kg Nomnalna wydajność Ogrzewane (a/b) kw 4.4 / / / / / / 10.9 Chłodzene kw Nomnalne wejśce Ogrzewane (a/b) kw 0.87 / / / / / / 5.22 Chłodzene kw COP Ogrzewane (a/b) 5.04 / / / / / / 2.09 Klasa efektywnośc energetycznej * Ogrzewane przestrzen 35 C A+++ A++ A++ A++ A++ A++ 55 C A++ A+ A++ A+ A+ A+ EER Chłodzene Zakres dzałana Ogrzewane C -25~25-25~35 Chłodzene C 10~43 10~46 Cepła woda użytkowa C -25~35-20~35 Cśnene akustyczne / Pozom mocy Ogrzewane dba 48 / / / / / / 66 Chłodzene dba 48 / / / / / / 69 Wkład czynnka chłodnczego R-410A kg Połączena rurowe Cecz Cale 1/4 3/8 Gaz Cale 5/8 5/8 Maks. długość rur od jednostk zewnętrznej do jednostk wewnętrznej m Zaslane 1-faza / 230V / 50Hz Zalecane bezpecznk A * W przypadku połączena z pasującą jednostką wewnętrzną Nomnalna wydajność nomnalne wejśce zbadane według EN14511 w następujących warunkach: Ogrzewane a: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7W35) Ogrzewane b: Temperatura powetrza otoczena -7 C temperatura wody wyjścowej 45 C (A-7W45) Chłodzene Temperatura powetrza otoczena 35 C temperatura wody wyjścowej 7 C (A35W7) Pozomu cśnena akustycznego merzony w odległośc 1m od jednostk. Trójfazowe ERLQ-CW1 Nskotemperaturowa pompa cepła Splt (zewnętrzna) Jednostk zewnętrzne Właścwośc: > Ten system splt składa sę z jednostk zewnętrznej wewnętrznego hydroboksu, który można przyłączyć do wszystkch standardowych nskotemperaturowych grzejnków systemów ogrzewana podłogowego Trójfazowe ERLQ011CW1 ERLQ014CW1 ERLQ016CW1 Ops 11kW, 3-fazy, 400V 14kW, 3-fazy, 400V 16kW, 3-fazy, 400V szt (PLN) Wymary Wysokość x Szerokość x Głębokość mm 1345 x 900 x 320 Masa kg 113 Nomnalna wydajność Ogrzewane (a/b) kw 11.2 / / / 10.9 Chłodzene kw Nomnalne wejśce Ogrzewane (a/b) kw 2.43 / / / 5.22 Chłodzene kw COP Ogrzewane (a/b) 4.60 / / / 2.09 Klasa efektywnośc energetycznej * Ogrzewane przestrzen 35 C A++ A++ A++ 55 C A+ A+ A+ EER Chłodzene Zakres dzałana Ogrzewane C -25~35 Chłodzene C 10~46 Cepła woda użytkowa C -20~35 Cśnene akustyczne / Pozom mocy Ogrzewane dba 51 / / / 66 Chłodzene dba 50 / / / 69 Wkład czynnka chłodnczego R-410A kg 3.4 Połączena rurowe Cecz Cale 3/8 Gaz Cale 5/8 Maks. długość rur od jednostk zewnętrznej m 50 do jednostk wewnętrznej Zaslane 3-fazy / 400V / 50Hz Zalecane bezpecznk A 20 * W przypadku połączena z pasującą jednostką wewnętrzną Jednostka zewnętrzna ERLQ CW1/V3 Nomnalna wydajność nomnalne wejśce zbadane według EN14511 w następujących warunkach: Ogrzewane a: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7W35) Ogrzewane b: Temperatura powetrza otoczena -7 C temperatura wody wyjścowej 45 C (A-7W45) Temperatura powetrza otoczena 35 C temperatura wody wyjścowej 7 C (A35W7) Pozomu cśnena akustycznego merzony w odległośc 1m od jednostk. Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

24 Tylko ogrzewane EHBH Nskotemperaturowy hydrobox Splt (NAŚCIENNY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHBH(X)04-16CB Jednostka wewnętrzna EHBH 04CB3V 08CB3V/9W 08CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 890x480x344 Cężar Jednostka kg Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 15~55 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~80 25~80 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt. nterfejs użytk. EKRUCBL4 (mus być zamówony) PLN 560 szt (PLN) 1-faza CB3V szt (PLN) 3-faza CB9W Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Hermetyczna sprężarka typu scroll Zakres pracy Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczny zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) Chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Chłodzene Ta 35 C - LWE 7 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Jedyny system energooszczędnego ogrzewana oparty na technolog pompy cepła powetrze-woda > Idealne dopasowane do nowych budynków, a także do nskoenergetycznych domów > Najlepsze efektywnośc sezonowe zapewnają najwększe oszczędnośc kosztów eksploatacyjnych > Elastyczna konf guracja względem emterów cepła > Możlwość połączena z układem wytwarzana cepłej wody użytkowej > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Uwag: ) Interfejs użytkownka (EKRUBCL4) mus być zamówony z każdym zestawem ERLQ + j.wewnętrzna EKHWS Zbornk cwu do nskotemperaturowych jednostek Splt Monobloc Zbornk cepłej wody użytkowej EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 Ops Zbornk 150L Zbornk 200L Zbornk 300L szt (PLN) Odpowedn do Nskotemperaturowych jednostek Splt Monoblock Objętość wody ltrów Klasa efektywnośc energetycznej C C C Maks. temperatura wody C 85 Wydajność ceplna urządzena wspomagającego kw 3 Zaslane energą 1-faza / 230V / 50Hz Zalecane bezpecznk A 16 Wysokość mm Średnca mm 580 Masa własna kg Materał wewnątrz zbornka Stal Połączena rurowe (Średnca) Dopływ wody H/E cale 3/4 (Żeńsk) Odpływ wody H/E cale 3/4 (Żeńsk) Dopływ zmnej wody cale 3/4 (Żeńsk) Odpływ gorącej wody cale 3/4 (Żeńsk) Właścwośc: > Zbornk ze stal nerdzewnej dealne nadaje sę do współpracy z nskotemperaturowym pompam cepła Dakn Altherma Splt Monobloc > Wyposażony w standardze w grzałkę zanurzenową 3kW > Dostarczany z zaworem 3-drogowym czujnkem temperatury Zbornk cwu EKHWS-B 26 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

25 Ogrzewane chłodzene EHBX Nskotemperaturowy hydrobox Splt (NAŚCIENNY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHBH(X)04-16CB Jednostka wewnętrzna EHBX 04CB3V 08CB3V/9W 08CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 890x480x344 Cężar Jednostka kg Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 Chłodzene Strona wodna Mn.~Maks. C 5~22 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~80 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt. nterfejs użytk. EKRUCBL4 (mus być zamówony) PLN 560 szt (PLN) 1-faza CB3V szt (PLN) 3-faza CB9W Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Hermetyczna sprężarka typu scroll Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczny zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) Chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Chłodzene Ta 35 C - LWE 7 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Jedyny system energooszczędnego ogrzewana oparty na technolog pompy cepła powetrze-woda > Idealne dopasowane do nowych budynków, a także do nskoenergetycznych domów > Najlepsze efektywnośc sezonowe zapewnają najwększe oszczędnośc kosztów eksploatacyjnych > Elastyczna konf guracja względem emterów cepła > Możlwość połączena z układem wytwarzana cepłej wody użytkowej > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C EKHWS Zbornk cwu do nskotemperaturowych jednostek Splt Monobloc Zbornk cepłej wody użytkowej EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 Ops Zbornk 150L Zbornk 200L Zbornk 300L szt (PLN) Odpowedn do Nskotemperaturowych jednostek Splt Monoblock Objętość wody ltrów Klasa efektywnośc energetycznej C C C Maks. temperatura wody C 85 Wydajność ceplna urządzena wspomagającego kw 3 Zaslane energą 1-faza / 230V / 50Hz Zalecane bezpecznk A 16 Wysokość mm Średnca mm 580 Masa własna kg Materał wewnątrz zbornka Stal Połączena rurowe (Średnca) Dopływ wody H/E cale 3/4 (Żeńsk) Odpływ wody H/E cale 3/4 (Żeńsk) Dopływ zmnej wody cale 3/4 (Żeńsk) Odpływ gorącej wody cale 3/4 (Żeńsk) Właścwośc: > Zbornk ze stal nerdzewnej dealne nadaje sę do współpracy z nskotemperaturowym pompam cepła Dakn Altherma Splt Monobloc > Wyposażony w standardze w grzałkę zanurzenową 3kW > Dostarczany z zaworem 3-drogowym czujnkem temperatury Uwag: ) Interfejs użytkownka (EKRUBCL4) mus być zamówony z każdym zestawem ERLQ + j.wewnętrzna Zbornk cwu EKHWS-B Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

26 Tylko ogrzewane EHVH Nskotemperaturowy hydrobox Splt (ZINTEGROWANY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHVH(X)04-16S18(26)CB Jednostka wewnętrzna EHVH 04S18 CB3V 08S18CB3V / 08S26CB9W 08S18CB3V / 08S26CB9W 11S18CB3V / 11S26CB9W 16S18CB3V / 16S26CB9W 16S18CB3V / 16S26CB9W 11S18CB3V / 11S26CB9W 16S18CB3V / 16S26CB9W 16S18CB3V / 16S26CB9W Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.732x600x728 Cężar Jednostka kg Zbornk Pojemność wodna l Materał Stal nerdzewna Maksymalna temperatura wody C 65 Maksymalne cśnene wody bar 10 Zabezpeczene przed korozją Anoda Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 15~55 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~60 25~60 / 60 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt. nterfejs użytk. EKRUCBL4 (mus być zamówony) PLN 560 szt. 1-faza CB3V szt. (PLN) 3-fazy CB9W Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczny zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) Chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej > Zbornk cepłej wody użytkowej ze stal nerdzewnej > Energooszczędny system ogrzewana chłodzena oparty na technolog pompy cepła powetrze-woda > Idealne dopasowane do nowych budynków, a także do nskoenergetycznych domów > Najlepsze efektywnośc sezonowe zapewnają najwększe oszczędnośc kosztów eksploatacyjnych > Elastyczna konf guracja względem emterów cepła > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Uwag: ) Interfejs użytkownka (EKRUBCL4) mus być zamówony z każdym zestawem ERLQ + j.wewnętrzna 28 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

27 Ogrzewane chłodzene EHVX Nskotemperaturowy hydrobox Splt (ZINTEGROWANY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHVH(X)04-16S18(26)CB Jednostka wewnętrzna EHVX 04S18 08S18CB3V 08S18CB3V 11S18CB3V 16S18CB3V 16S18CB3V 11S18CB3V 16S18CB3V 16S18CB3V CB3V / 08S26CB9W / 08S26CB9W / 11S26CB9W / 16S26CB9W / 16S26CB9W / 11S26CB9W / 16S26CB9W / 16S26CB9W Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.732x600x728 Cężar Jednostka kg Zbornk Pojemność wodna l Materał Stal nerdzewna Maksymalna temperatura wody C 65 Maksymalne cśnene wody bar 10 Zabezpeczene przed korozją Anoda Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 15~55 Chłodzene Strona wodna Mn.~Maks. C 5~22 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~60 25~60 / 60 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt. nterfejs użytk. EKRUCBL4 (mus być zamówony) PLN 560 szt. 1-faza CB3V szt. (PLN) 3-fazy CB9W Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy akustycznej Ogrzewane Nom. dba Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) Warunek 1: chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Chłodzene Ta 35 C - LWE 7 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej > Zbornk cepłej wody użytkowej ze stal nerdzewnej > Energooszczędny system ogrzewana chłodzena oparty na technolog pompy cepła powetrze-woda > Idealne dopasowane do nowych budynków, a także do nskoenergetycznych domów > Najlepsze efektywnośc sezonowe zapewnają najwększe oszczędnośc kosztów eksploatacyjnych > Elastyczna konf guracja względem emterów cepła > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Uwag: ) Interfejs użytkownka (EKRUBCL4) mus być zamówony z każdym zestawem ERLQ + j.wewnętrzna Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

28 Tylko ogrzewane EHVZ Nskotemperaturowy hydrobox Splt ze sterowanem 2-ch stref temp. (ZINTEGROWANY) Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHVZ04-16S18CB Jednostka wewnętrzna EHVZ 04S18CB3V 08S18CB3V 16S18CB3V Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.732x600x728 Cężar Jednostka kg Zbornk Pojemność wodna l 180 Materał Stal nerdzewna Maksymalna temperatura wody C 65 Maksymalne cśnene wody bar 10 Zabezpeczene przed korozją Anoda Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C 15~55 15~55 Cepła woda użytkowa Strona wodna Mn.~Maks. C 25~60 25~60 / 60 Czynnk chłodnczy Ilość tco2eq - GWP 2.087,5 Pozom mocy akustycznej Nom. dba Pozom cśnena akustycznego Nom. dba szt. nterfejs użytk. EKRUCBL4 (mus być zamówony) PLN 560 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25 (2,000~35 (2-20 (2,000~35 (2 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy akustycznej Ogrzewane Nom. dba (3 66 (3 64 (3 66 (3 Chłodzene Nom. dba (4 66 (4 69 (4 64 (4 66 (4 69 (4 Pozom cśnena Ogrzewane Nom. dba 48 (3 49 (3 51 (5 52 (5 51 (5 52 (5 akustycznego Chłodzene Nom. dba 48 (3 49 (3 50 (3 50 (5 52 (5 54 (5 50 (5 52 (5 54 (5 Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) ogrzewane Ta DB -7 C (RH85%) - LWC 35 C (4) ogrzewane Ta DB -7 C (RH85%) - LWC 45 C (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Dwe różne strefy temperaturowe są regulowane automatyczne za pośrednctwem tej samej jednostk wewnętrznej > Zbornk cepłej wody użytkowej ze stal nerdzewnej > Elastyczna oferta dla użytkownka końcowego - możlwość połączena różnych emterów cepła np. ogrzewane podłogowe grzejnk jednoczesne utrzymane maksymalnej efektywnośc > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej > Jedyny system energooszczędnego ogrzewana oparty na technolog pompy cepła powetrze-woda > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Uwag: ) Interfejs użytkownka (EKRUBCL4) mus być zamówony z każdym zestawem ERLQ + j.wewnętrzna 30 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

29 Tylko ogrzewane EHSH Nskotemperaturowy hydrobox Splt (SOLARNY) Jednostka wewnętrzna EHSH(B)08-16P50B Jednostka wewnętrzna EHSH(B)04-08P30A Jednostka wewnętrzna EHSH 04P30B 08P50B 08P30B 08P50B 16P50B Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Materał Polpropylen odporny na uderzena Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.945x615x x790x x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. C -25~25-25~35 Strona wodna Mn.~Maks. C 15~55 Cepła woda Temp. otoczena Mn.~Maks. CDB -25~35 użytkowa Strona wodna Mn.~Maks. C 25~55 Czynnk chłodnczy Typ R-410A Ilość kg 1,5 1,6 3,4 tco2eq - Sterowane Elektronczny zawór rozprężny / Inwerter GWP - Pozom mocy akustycznej Nom. dba 40 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C; LW 35 C; warunk zewnętrzne: -7 CDB/-8 CWB (4) EW 30 C; LW 35 C; warunk zewnętrzne: 2 CDB/1 CWB (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Hydrobox solarny jest wyposażony standardowo w sterownk > Zntegrowany moduł solarny - maksymalzacja odnawalnej energ oferta najwyższego komfortu > Solarne wspomagane układu cepłej wody użytkowej przez bezcśnenowy (ze zbornkem buforowym) system solarny > Lekk zbornk z tworzywa sztucznego o wyjątkowych zaletach hgencznych > Możlwość sterowana za pośrednctwem aplkacj - zarządzane trybem ogrzewana wytwarzana cepłej wody > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Opcje dodatkowe dla hydroboxu solarnego EHSH(X): Opcja Ops szt. (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego (opcja wymagana) EHS Dodatkowy nterfejs użytkownka 790 EKPCCAB3 Kabel PC do załadowana ustaweń polowych z PC do jednostk lub zapasowego sterownka EKRSC1 Opcjonalny zewnętrzny czujnk temperatury 410 KRCS01-1 Opcjonalny wewnętrzny czujnk temperatury 310 EKRP1HBA Opcjonalny zestaw PCB do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoścowego 630 Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

30 Tylko ogrzewane EHSHB Nskotemperaturowy hydrobox Splt (BIWALENTNY) Jednostka wewnętrzna EHSH(B)08-16P50B Jednostka wewnętrzna EHSH(B)04-08P30A Jednostka wewnętrzna EHSHB 04P30B 08P50B 08P30B 08P50B 08P30B 16P50B Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Materał Polpropylen odporny na uderzena Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.945x615x x790x x615x x790x x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. C -25~25-25~35 Strona wodna Mn.~Maks. C 15~55 Cepła woda Temp. otoczena Mn.~Maks. CDB -25~35 użytkowa Strona wodna Mn.~Maks. C 25~55 Czynnk chłodnczy Typ R-410A Ilość kg 1,5 1,6 3,4 tco2eq - Sterowane Elektronczny zawór rozprężny / Inwerter GWP - Pozom mocy akustycznej Nom. dba 40 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Zawór rozprężny (typ elektronczny) Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C; LW 35 C; warunk zewnętrzne: -7 CDB/-8 CWB (4) EW 30 C; LW 35 C; warunk zewnętrzne: 2 CDB/1 CWB (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Hydrobox solarny jest standarodowo wyposażony w sterownk > System dwuzadanowy: możlwość połączena z dodatkowym źródłem cepła Opcje dodatkowe dla hydroboxu solarnego EHSH(X): Opcja Ops szt. (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego (opcja wymagana) EHS Dodatkowy nterfejs użytkownka 790 EKPCCAB3 Kabel PC do załadowana ustaweń polowych z PC do jednostk lub zapasowego sterownka EKRSC1 Opcjonalny zewnętrzny czujnk temperatury 410 KRCS01-1 Opcjonalny wewnętrzny czujnk temperatury 310 EKRP1HBA Opcjonalny zestaw PCB do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoścowego Do zastosowań rezydencyjnych, komercyjnych przemysłowych

31 Ogrzewane chłodzene EHSX Nskotemperaturowy hydrobox Splt (SOLARNY) Jednostka wewnętrzna EHSX(B)08-16P50B Jednostka wewnętrzna EHSX(B)04-08P30A Jednostka wewnętrzna EHSX 04P30B 08P30B 08P50B 08P30B 08P50B 16P50B Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Materał Polpropylen odporny na uderzena Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.945x615x x790x x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. C -25~25-25~35 Strona wodna Mn.~Maks. C 15~55 Chłodzene Temp. zewn. Mn.~Maks. CDB 10~43 Strona wodna Mn.~Maks. C 5~22 Cepła woda Temp. otoczena Mn.~Maks. CDB -25~35 użytkowa Strona wodna Mn.~Maks. C 25~55 Czynnk chłodnczy Typ R-410A Ilość kg 1,5 1,6 3,4 tco2eq - Sterowane Elektronczny zawór rozprężny / Inwerter GWP - Pozom mocy akustycznej Nom. dba 40 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy Ogrzewane Nom. dba akustycznej Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C; LW 35 C; warunk zewnętrzne: -7 CDB/-8 CWB (4) EW 30 C; LW 35 C; warunk zewnętrzne: 2 CDB/1 CWB (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Hydrobox solarny jest standarodowo wyposażony w sterownk > Zntegrowany moduł solarny - maksymalzacja odnawalnej energ oferta najwyższego komfortu w trybe ogrzewana chłodzena > Solarne wspomagane układu cepłej wody użytkowej przez bezcśnenowy (ze zbornkem buforowym) system solarny > Lekk zbornk z tworzywa sztucznego o wyjątkowych zaletach hgencznych > Możlwość sterowana za pośrednctwem aplkacj - zarządzane trybem ogrzewana, wytwarzana cepłej wody chłodzena > Praca jednostk zewnętrznej możlwa do temperatury zewnętrznej -25 C Opcje dodatkowe dla hydroboxu solarnego EHSH(X): Opcja Ops szt. (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego (opcja wymagana) EHS Dodatkowy nterfejs użytkownka 790 EKPCCAB3 Kabel PC do załadowana ustaweń polowych z PC do jednostk lub zapasowego sterownka EKRSC1 Opcjonalny zewnętrzny czujnk temperatury 410 KRCS01-1 Opcjonalny wewnętrzny czujnk temperatury 310 EKRP1HBA Opcjonalny zestaw PCB do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoścowego 630 Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

32 Ogrzewane chłodzene EHSXB Nskotemperaturowy hydrobox Splt (BIWALENTNY) Jednostka wewnętrzna EHSX(B)08-16P50B Jednostka wewnętrzna EHSX(B)04-08P30A Jednostka wewnętrzna EHSXB 04P30B 08P30B 08P50B 08P30B 08P50B 16P50B Obudowa Kolor Bały traffc (RAL9016)/cemno-szary (RAL7011) Materał Polpropylen odporny na uderzena Wymary Jednostka Wysokość x Szerokość x Głębokość mm 1.945x615x x790x x615x x790x790 Cężar Jednostka kg Zbornk Pojemność wodna l Maksymalna temperatura wody C 85 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. C -25~25-25~35 Strona wodna Mn.~Maks. C 15~55 Chłodzene Temp. zewn. Mn.~Maks. CDB 10~43 Strona wodna Mn.~Maks. C 5~22 Cepła woda Temp. otoczena Mn.~Maks. CDB -25~35 użytkowa Strona wodna Mn.~Maks. C 25~55 Czynnk chłodnczy Typ R-410A Ilość kg 1,5 1,6 3,4 tco2eq - Sterowane Elektronczny zawór rozprężny / Inwerter GWP - Pozom mocy akustycznej Nom. dba 40 Pozom cśnena akustycznego Nom. dba 28 szt. (PLN) Jednostka zewnętrzna ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wymary Jednostka Wysokość x Szerokość x Głębokość mm 735x832x x900x320 Cężar Jednostka kg Sprężarka Ilość 1 Typ Sprężarka typu swng hermetyczna Sprężarka typu scroll hermetyczna Zakres pracy Chłodzene Mn.~Maks. CDB 10,0~43,0 10,0~46,0 Ogrzewane Mn.~Maks. CDB -25,0~25,0-25,0~35,0 Cepła woda użytkowa Mn.~Maks. CDB -25~35-20~35 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość tco2eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Sterowane Elektronczy zawór rozprężny Pozom mocy akustycznej Ogrzewane Nom. dba Chłodzene Nom. dba Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V V3//50/230 W1/3N~/50/400 Prąd Zalecane bezpecznk A szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C; LW 35 C; warunk zewnętrzne: -7 CDB/-8 CWB (4) EW 30 C; LW 35 C; warunk zewnętrzne: 2 CDB/1 CWB (5) Zawera fluorowane gazy ceplarnane Właścwośc: > Hydrobox solarny jest standarodowo wyposażony w sterownk > System dwuzadanowy: możlwość połączena z dodatkowym źródłem cepła Opcje dodatkowe dla hydroboxu solarnego EHSH(X): Opcja Ops szt. (PLN) EKBU9C Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego (opcja wymagana) EHS Dodatkowy nterfejs użytkownka 790 EKPCCAB3 Kabel PC do załadowana ustaweń polowych z PC do jednostk lub zapasowego sterownka EKRSC1 Opcjonalny zewnętrzny czujnk temperatury 410 KRCS01-1 Opcjonalny wewnętrzny czujnk temperatury 310 EKRP1HBA Opcjonalny zestaw PCB do zdalnego montorowana alarmu, przebegu wskazywana uszkodzeń, solarnej blokady pompy cepła dzałana dwuwartoścowego Do zastosowań rezydencyjnych, komercyjnych przemysłowych

33 4. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHBH(X)04-16CB ZESTAWY Z HYDROBOX NAŚCIENNY Moc Numer nazwa zestawu Ops Ilość Podzespoły kpl. (PLN) 4kW 1 4kW G:3kW Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH04CB3V Sterownk z j.polskm 1 EKRUBCL kW 2 3 6kW G:3kW 6kW G:6/9kW Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W Sterownk z j.polskm 1 EKRUBCL kW 4 5 8kW G:3kW 8kW G:6/9kW Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH08CB3V Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH08CB9W Sterownk z j.polskm 1 EKRUBCL Moc Numer nazwa zestawu ZESTAWY Z HYDROBOX NAŚCIENNY Ops Ilość J.zewnętrzna 1-fazowa Podzespoły kpl. (PLN) J.zewnętrzna 3-fazowa Podzespoły kpl. (PLN) 11kW 6V3 6W1 7V3 7W1 11kW 3~ G:3kW 11kW 3~ G:6/9kW Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH11CB3V EHBH11CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH11CB9W EHBH11CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL kW 8V3 8W1 9V3 9W1 14kW 3~ G:3kW 14kW 3~ G:6/9kW Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL kW 10V3 10W1 11V3 11W1 16kW 3~ G:3kW 16kW 3~ G:6/9kW Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBH16CB3V EHBH16CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBH16CB9W EHBH16CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Aby realzować funkcję podgrzewana cepłej wody użytkowej należy do zestawów z tabel 4.1 dodać zbornk cwu zgodne z tabelą 4.6. SUGEROWANE URZĄDZENIA WSPÓŁPRACUJĄCE Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

34 4. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHVH(X)04-16S18(26)CB 4.2 CWU ZESTAWY Z HYDROBOX ZINTEGROWANY ZE ZBIORNIKIEM CWU Zaslane Numer nazwa zestawu Ops Ilość Zestaw ze zb. 180l, grzałka wspomagająca 3kW Podzespoły kpl. (PLN) Zestaw ze zb. 260l, grzałka wspomagająca 6/9kW Podzespoły kpl. (PLN) 64 4kW G:3kW 180l Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH04S18CB3V Sterownk z j.polskm 1 EKRUBCL S18 65S26 6kW G:3kW,180l G:6/9kW,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH08S18CB3V EHVH08S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 66S26 67S18 67S26 8kW G:3kW,180l G:6/9kW,260l 11kW G:3kW,180l G:6/9kW,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH08S18CB3V EHVH08S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH11S18CB3V EHVH11S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 68S26 14kW G:3kW,180l G:6/9kW,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH16S18CB3V EHVH16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 68S26 70S18 70S26 16kW G:3kW,180l G:6/9kW,260l 11kW 3~ G:3kW,180l G:6/9kW,260l Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH16S18CB3V EHVH16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH11S18CB3V EHVH11S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL ~ 71S18 71S26 14kW 3~ G:3kW,180l G:6/9kW,260l Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH16S18CB3V EHVH16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL S18 72S26 16kW 3~ G:3kW,180l G:6/9kW,260l Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 ERLQ016CW1 Hydrobox zntegrowany ze zbornkem cwu 180 / 260l 1 EHVH16S18CB3V EHVH16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL Do zastosowań rezydencyjnych, komercyjnych przemysłowych

35 4. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT Interfejs użytkownka EKRUCBL4 Jednostka wewnętrzna EHVZ04-16S18CB 4.2 CWU ZESTAWY Z HYDROBOX ZINTEGROWANY ZE ZBIORNIKIEM CWU I STEROW. 2-CH STREF TEMP. Numer nazwa zestawu Ops Ilość 73 4kW G:3kW 180l J.zewnętrzna 1-fazowa Podzespoły Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ04S18CB3V Sterownk z j.polskm 1 EKRUBCL4 kpl. (PLN) J.zewnętrzna 3-fazowa Podzespoły kpl. (PLN) 74 6kW G:3kW 180l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ08S18CB3V Sterownk z j.polskm 1 EKRUBCL kW G:3kW 180l Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ08S18CB3V Sterownk z j.polskm 1 EKRUBCL V3 76W1 11kW 3~ G:3kW 180l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ16S18CB3V EHVZ16S18CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL V3 77W1 14kW 3~ G:3kW 180l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ16S18CB3V EHVZ16S18CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL V3 78W1 16kW 3~ G:3kW 180l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox zntegr. ze zb.180l, grzałka wspom. 3kW 1-faza 1 EHVZ16S18CB3V EHVZ16S18CB3V Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL Jednostka wewnętrzna EHSH(B)08-16P50B Jednostka wewnętrzna EHSH(B)04-08P30A Numer nazwa zestawu 79 4kW G:9kW 300l 4.2 CWU ZESTAWY Z HYDROBOX SOLARNY Ops Ilość Zestaw z hydromodułem 300l Podzespoły Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox solarny 300l / 500l, sterownk w komplece 1 EHSH04P30B Grzałka wspomagająca 9kW 1 EKBU9C kpl. (PLN) Zestaw z hydromodułem 500l Podzespoły kpl. (PLN) 80P30 80P50 6kW G:9kW 300l 500l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox solarny 300l / 500l, sterownk w komplece 1 EHSH08P30B EHSH08P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C P30 81P50 8kW G:9kW 300l 500l Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox solarny 300l / 500l, sterownk w komplece 1 EHSH08P30B EHSH08P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C Numer nazwa zestawu 82V3 82W1 11kW 3~ G:9kW 500l 4.2 CWU ZESTAWY Z HYDROBOX SOLARNY Ops Ilość J.zewnętrzna 1-fazowa Podzespoły Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ011CV3 kpl. (PLN) J.zewnętrzna 3-fazowa Podzespoły ERLQ011CW1 Hydrobox solarny 500l, sterownk w komplece 1 EHSH16P50B EHSH16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C kpl. (PLN) V3 83W1 14kW 3~ G:9kW 500l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox solarny 500l, sterownk w komplece 1 EHSH16P50B EHSH16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C V3 84W1 16kW 3~ G:9kW 500l Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox solarny 500l, sterownk w komplece 1 EHSH16P50B EHSH16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

36 4. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT Moc 4kW 85 6kW 8kW Numer nazwa zestawu kW G:3kW 6kW G:3kW 6kW G:6/9kW 8kW G:3kW 8kW G:6/9kW 4.3, CHŁODZENIE ZESTAWY Z HYDROBOX NAŚCIENNY Interfejs użytkownka EKRUCBL4 Ops Ilość Podzespoły Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX04CB3V Taca ocekowa 1 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX08CB3V Taca ocekowa 1 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX08CB9W Taca ocekowa 1 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX08CB3V Taca ocekowa 1 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX08CB9W Taca ocekowa 1 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 Jednostka wewnętrzna EHBH(X)04-16CB kpl. (PLN) Moc Numer nazwa zestawu 4.3, CHŁODZENIE ZESTAWY Z HYDROBOX NAŚCIENNY Ops Ilość J.zewnętrzna 1-fazowa Podzespoły kpl. (PLN) J.zewnętrzna 3-fazowa Podzespoły kpl. (PLN) 11kW 90V3 90W1 91V3 91W1 11kW 3~ G:3kW 11kW 3~ G:6/9kW Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX11CB3V EHBX11CB3V Taca ocekowa 1 EKHBDPC2 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ011CV3 ERLQ011CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX11CB9W EHBX11CB9W Taca ocekowa 1 EKHBDPC2 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL kW 92V3 92W1 93V3 93W1 14kW 3~ G:3kW 14kW 3~ G:6/9kW Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC2 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC2 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL kW 94V3 94W1 95V3 95W1 16kW 3~ G:3kW 16kW 3~ G:6/9kW Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 3kW 1-faza 1 EHBX16CB3V EHBX16CB3V Taca ocekowa 1 EKHBDPC2 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa V3 / 3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox naścenny, grzałka wspomagająca 6/9kW 3-fazy 1 EHBX16CB9W EHBX16CB9W Taca ocekowa 1 EKHBDPC2 EKHBDPC2 Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL CWU ZESTAWY Z HYDROBOX NAŚCIENNY + ZBIORNIK STANDARDOWY Aby realzować funkcję podgrzewana cepłej wody użytkowej należy do zestawów z tabel 4.3 dodać zbornk cwu zgodne z tabelą 4.6. SUGEROWANE URZĄDZENIA WSPÓŁPRACUJĄCE 38 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

37 4. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT 4.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX ZINTEGROWANY ZE ZBIORNIKIEM CWU Zaslane Numer nazwa zestawu Ops Ilość 3~ S18 147S26 148S18 148S26 149S18 149S26 150S18 150S26 151S18 151S26 152S18 152S26 153S18 153S26 154S18 154S26 4kW G:3kW 180l 6kW G:3kW,180l G:6/9kW,260l 8kW G:3kW,180l G:6/9kW,260l 11kW G:3kW,180l G:6/9kW,260l 14kW G:3kW,180l G:6/9kW,260l 16kW G:3kW,180l G:6/9kW,260l 11kW 3~ G:3kW,180l G:6/9kW,260l 14kW 3~ G:3kW,180l G:6/9kW,260l 16kW 3~ G:3kW,180l G:6/9kW,260l Zestaw ze zb. 180l, grzałka wspomagajaca 3kW Podzespoły Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX04S18CB3V Sterownk z j.polskm 1 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 kpl. (PLN) Zestaw ze zb. 260l, grzałka wspomagająca 6/9kW Podzespoły ERLQ006CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX08S18CB3V EHVX08S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX08S18CB3V EHVX08S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ011CV3 ERLQ011CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX11S18CB3V EHVX11S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ014CV3 ERLQ014CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX16S18CB3V EHVX16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 1-fazowa 1 ERLQ016CV3 ERLQ016CV3 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX16S18CB3V EHVX16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ011CW1 ERLQ011CW1 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX11S18CB3V EHVX11S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ014CW1 ERLQ014CW1 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX16S18CB3V EHVX16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jedn.zewnętrzna 3-fazowa 1 ERLQ016CW1 Interfejs użytkownka EKRUCBL4 ERLQ016CW1 Hydrobox zntegrowany grz. chł. ze zb. cwu 180 / 260l 1 EHVX16S18CB3V EHVX16S26CB9W Sterownk z j.polskm 1 EKRUBCL4 EKRUBCL4 Jednostka wewnętrzna EHVH(X)04-16S18(26)CB kpl. (PLN) Numer nazwa zestawu 155 4kW G:9kW 300l 4.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX SOLARNY Ops Ilość Zestaw z hydromodułem 300l Podzespoły Jedn.zewnętrzna 1-fazowa 1 ERLQ004CV3 Hydrobox solarny grz chł 300l / 500l, ster. w komplece 1 EHSX04P30B Grzałka wspomagająca 9kW 1 EKBU9C Jednostka wewnętrzna EHSX(B)08-16P50B kpl. (PLN) Zestaw z hydromodułem 500l Podzespoły Jednostka wewnętrzna EHSX(B)04-08P30A kpl. (PLN) 156P30 156P50 6kW G:9kW 300l 500l Jedn.zewnętrzna 1-fazowa 1 ERLQ006CV3 ERLQ006CV3 Hydrobox solarny grz chł 300l / 500l, ster. w komplece 1 EHSX08P30B EHSX08P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C P30 157P50 8kW G:9kW 300l 500l Jedn.zewnętrzna 1-fazowa 1 ERLQ008CV3 ERLQ008CV3 Hydrobox solarny grz chł 300l / 500l, ster. w komplece 1 EHSX08P30B EHSX08P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

38 4. ZESTAWY FUNKCJONALNE DLA POMP CIEPŁA NISKOTEMPERATUROWYCH TYPU SPLIT Jednostka wewnętrzna EHSX(B)08-16P50B Jednostka wewnętrzna EHSX(B)04-08P30A Numer nazwa zestawu 158P30 158P50 159P30 159P50 160P30 160P50 11kW 3~ G:9kW 500l 14kW 3~ G:9kW 500l 16kW 3~ G:9kW 500l 4.4, CHŁODZENIE CWU ZESTAWY Z HYDROBOX SOLARNY Ops Ilość J.zewnętrzna 1-fazowa Podzespoły Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ011CV3 kpl. (PLN) J.zewnętrzna 3-fazowa Podzespoły ERLQ011CW1 Hydrobox solarny grz chł 500l, sterownk w komplece 1 EHSX16P50B EHSX16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ014CV3 ERLQ014CW1 Hydrobox solarny grz chł 500l, sterownk w komplece 1 EHSX16P50B EHSX16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C Jedn.zewnętrzna 1-fazowa V3 /3-fazowa W1 1 ERLQ016CV3 ERLQ016CW1 Hydrobox solarny grz chł 500l, sterownk w komplece 1 EHSX16P50B EHSX16P50B Grzałka wspomagająca 9kW 1 EKBU9C EKBU9C kpl. (PLN) OPCJE DODATKOWE DLA POMPY CIEPŁA DAIKIN ALTHERMA LT TYPU SPLIT Możlwe opcje dla jednostk wewnętrznej EHBH(X) EHVH(X): Ilość Nazwa opcj Cena (PLN) Interfejs użytkownka 1 EKRUCBL4 560 Uproszczony nterfejs użytkownka 1 EKRUCBS 480 Taca ocekowa dla hydroboxów naścennych grzewczo-chłodzących EHBX 1 EKHBDPC2 720 Możlwe opcje dla jednostk wewnętrznej EHSH(X)(B): Ilość Nazwa opcj Cena (PLN) Zanurzenowa grzałka elektryczna 9kW do hydroboxu solarnego EHSH(X) (opcja wymagana) 1 EKBU9C Moduł meszacza 1 EHS Dodatkowy nterfejs użytkownka 1 EHS Bramka do sterowana onlne (EHS157056) Zestaw do podłączena dodatkowego źródła cepła do EHSH(X) (SAK2) Możlwe opcje dla wszystkch jednostek wewnętrznych: Ilość Nazwa opcj Cena (PLN) Termostat pokojowy przewodowy 1 EKRTWA 600 Termostat pokojowy bezprzewodowy 1 EKRTR Czujnk temp. wewn. lub podłog do użyca wyłączne z EKRTR 1 EKRTETS 85 Płytka do montorowana alarmu montorowana wł/wył ogrzewana/chłodzena pomeszczeń 1 EKRP1HBA 630 Płytka do kontrol zużyca energ przez wejśca cyfrowe 1 EKRP1AHT 630 Opcjonalny czujnk temp. wewnętrznej 1 KRCS Opcjonalny czujnk temp. zewnętrznej 1 EKRSC1 410 Możlwe opcje dla jednostk zewnętrznej: Ilość Nazwa modelu Cena (PLN) Taca ocekowa na skroplny dla jednostk zewnętrznej ERLQ EKDP008C 800 Grzałka dla tacy na skroplny dla jednostk zewnętrznej ERLQ EKDPH008C Ceownk do zamocowana jednostk zewnętrznej ERLQ EKFT008CA SUGEROWANE URZĄDZENIA WSPÓŁPRACUJĄCE Ops: Ilość Nazwa modelu Cena (PLN) Zbornk cwu ze stal nerdzewnej 150l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS150B3V Zbornk cwu emalowany 150l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWE150A3V Zbornk cwu ze stal nerdzewnej 200l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS200B3V Zbornk cwu emalowany 200l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWE200A3V Zbornk cwu ze stal nerdzewnej 300l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWS300B3V Zbornk cwu emalowany 300l z grzałką 3kW (dostarczany z zaw.3-drog, cz.temp.) 1 EKHWE300A3V Moduł do sterowana onlne - Lan Adapter wersja podstawowa 1 BRP069A Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona 1 BRP069A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV15A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV20A Zawór 2-drogowy dla konwektora pompy cepła FWXV 1 EKVKHPC Do zastosowań rezydencyjnych, komercyjnych przemysłowych

39 5. Pompy cepła nskotemperaturowe Dakn Altherma LT (typu monoblock) Właścwośc podstawowe dane EDLQ Nskotemperaturowa pompa cepła Monobloc (5-7kW) Interfejs użytkownka EKRUCBL4 Jednostka zewnętrzna ED(B)LQ05-07CV3 Jednostka zewnętrzna EDLQ05CV3 EDLQ07CV3 Interfejs użytkownka (mus być zamówony) EKRUCBL4 EKRUCBL4 Ops 5kW, 1-faza, 230V 7kW, 1-faza, 230V Cena (PLN) za KPL EDLQ05CV3 + EKRUCBL Wymary H W D mm Masa kg Wydajność Ogrzewane (a/b) kw 4.40 / / 6.25 Wejśce Ogrzewane (a/b) kw 0.88 / / 3.09 COP 5.00 / / 2.02 Klasa efektywnośc energetycznej Ogrzewane przestrzen 35 C A++ A++ 55 C A++ A++ Zakres dzałana Ogrzewane C -25 ~ +25 Cepła woda użytkowa C -25 ~ +35 Cśnene akustyczne/pozom mocy dba 48 / / 62 Wkład czynnka chłodnczego R-410A kg Zaslane 1-faza / 230V / 50Hz Zalecane bezpecznk Amps Pompa Lczba prędkośc Sterowany nwertorem Objętość przeponowego naczyna wzborczego ltrów 7 Połączena rurowe Średnca Cale 1 (męsk) Maks. długość rur od jednostk zewnętrznej do zbornka mm 10 Nomnalna wydajność nomnalne wejśce zbadane według EN14511 w następujących warunkach Ogrzewane a: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7W35) Ogrzewane b: Temperatura powetrza otoczena -7 C temperatura wody wyjścowej 45 C (A-7 W45) Pozom cśnena akustycznego merzony w odległośc 1 m od jednostk Uwag: ) Interfejs użytkownka (EKRUBCL4) mus być zamówony z każdym EDLQ05-07 Centralna skrzynka kablowa Ops EKCB07CV3 Centralna skrzynka kablowa szt (PLN) Do stosowana z EDLQ05~07CV3 Wymary Głębokość mm 97 Szerokość mm 340 Wysokość mm 360 ZESTAW GRZAŁKI ZAPASOWEJ (OPCJONALNA) EKMBUHC3V3 EKMBUHC9W1 Ops Zestaw grzałk zapasowej (3kW) Zestaw grzałk zapasowej (3/6kW) szt (PLN) Znamonowe warunk pracy kw Wymary Głębokość mm 210 Szerokość mm 250 Wysokość mm 560 Zaslane 1-faza / 230V / 50Hz 1-faza / 230V / 50Hz Zalecane bezpecznk 3 kw 1-faza 230V Amps 16 6 kw 1-faza 230V Amps - 32 Podłączena wody Średnca cale 1 (męsk) Właścwośc: > Mała jednostka Dakn Altherma Monobloc jest dealna dla mnejszych budynków > W tym systeme, rury wodne a ne przewody z czynnkem chłodnczym begną od jednostk zewnętrznej do nstalacj wewnętrznej, co oznacza, że nepotrzebna jest szczególna obsługa nstalacj czynnka chłodnczego > Zestaw grzałk zapasowej nstalowany jest wewnątrz Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

40 EDLQ tylko ogrzewane Nskotemperaturowa pompa cepła Monobloc (11-16kW) Układ pojedynczy EDLQ 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wydajność grzewcza Nom. kw 11,20 (1) / 11,0 (2) 14,0 (1) / 13,1 (2) 16,0 (1) / 15,0 (2) 11,20 (1) / 11,0 (2) 14,0 (1) / 13,1 (2) 16,0 (1) / 15,0 (2) COP 4,6 (1) / 3,55 (2) 4,5 (1) / 3,5 (2) 4,3 (1) / 3,4 (2) 4,6 (1) / 3,55 (2) 4,5 (1) / 3,5 (2) 4,3 (1) / 3,4 (2) Wymary Jednostka Wysokość mm Szerokość mm Głębokość mm 320 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. CWB -25~+35 Strona wodna Mn.~Maks. C 15 (3)~55 (3) Cepła woda Temp. otoczena Mn.~Maks. CDB -20~+43 użytkowa Strona wodna Mn.~Maks. C 25~80 Czynnk chłodnczy Typ R-410A Ilość kg 3,0 tco2eq 6,2 Sterowane Elektronczy zawór rozprężny GWP Pozom mocy akustycznej Ogrzewane Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Element sprężark Główne zaslane Nazwa V3 W1 Faza 3N~ Częstotlwość Hz 50 Napęce V Ogrzewane pomeszczeń szt. (PLN) Wylot wody, klmat umarkowany 55 C Infor. ogólne ηs (efektywność % sezonowa ogrzewana pomeszczeń) SCOP 3,09 3,16 3,06 3,09 3,16 3,06 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A++ Do potwerdzena (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) 15 C-25 C: tylko BUH, bez dzałana pompy cepła = w czase rozruchu NOWOŚĆ 2018 Jednostka zewnętrznazna ED(B)LQ CV3/W1 UWAGA: pola w kolorze nebeskm zawerają dane wstępne Właścwośc: Uwag: > Urządzene wyposażone w nterfejs użytkownka > Dakn Altherma Monobloc zawera wszystke podzespoły oraz grzałkę elektryczną w jednostce zewnętrznej > W tym systeme, rury wodne a ne przewody z czynnkem chłodnczym begną od jednostk zewnętrznej do nstalacj wewnętrznej, co oznacza, że nepotrzebna jest szczególna obsługa nstalacj czynnka chłodnczego ) Zaleca sę, aby nstalować grzałkę elektryczną płyty dolnej w jednostkach, które będą nstalowane w regone, w którym długo trwają okresy o temperaturach ponżej 0 C o bardzo wysokej wlgotnośc 42 dane wstępne Do zastosowań rezydencyjnych, komercyjnych przemysłowych

41 Ogrzewane chłodzene EBLQ Nskotemperaturowa pompa cepła Monobloc (5-7kW) Jednostka zewnętrzna ED(B)LQ05-07CV3 Układ pojedynczy EBLQ 05CV3 07CV3 Wydajność grzewcza Nom. kw 4,40 (1) / 4,03 (2) 7,00 (1) / 6,90 (2) Wydajność chłodncza Nom. kw 3,88 (1) / 4,17 (2) 5,20 (1) / 5,36 (2) Pobór mocy Chłodzene Nom. kw 0,950 (1) / 1,80 (2) 1,37 (1) / 2,34 (2) Ogrzewane Nom. kw 0,880 (1) / 1,13 (2) 1,55 (1) / 2,02 (2) COP 5,00 (1) / 3,58 (2) 4,52 (1) / 3,42 (2) EER 4,07 (1) / 2,32 (2) 3,80 (1) / 2,29 (2) Wymary Jednostka Wysokość mm 735 Szerokość mm Głębokość mm 350 Cężar Jednostka kg 76,0 80,0 Zakres pracy Ogrzewane Strona wodna Mn.~Maks. C Chłodzene Temp. zewn. Mn.~Maks. CDB 10,0~43,0 Strona wodna Mn.~Maks. C 5,0~22,0 Cepła woda Temp. otoczena Mn.~Maks. CDB -25,0~35,0 użytkowa Strona wodna Mn.~Maks. C 25~80 Czynnk chłodnczy Typ R-410A GWP 2.087,5 Ilość kg 1,3 1,5 tco2eq 2,7 3,0 Sterowane Elektronczy zawór rozprężny Pozom mocy Ogrzewane Nom. dba 60 akustycznej Chłodzene Nom. dba 63,0 Pozom cśnena Ogrzewane Nom. dba akustycznego Chłodzene Nom. dba 50 Ogrzewane pomeszczeń Wylot wody, klmat umarkowany 55 C Wylot wody, klmat umarkowany 35 C Infor. ogólne Infor. ogólne ηs (efektywność sezonowa ogrzewana pomeszczeń) % SCOP 3,20 3,22 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A++ ηs (efektywność sezonowa ogrzewana pomeszczeń) % SCOP 4,39 4,14 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A++ szt. nterfejs użytk. EKRUCBL4 (mus być zamówony) PLN 560 szt. (PLN) (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Zawera fluorowane gazy ceplarnane Centrum okablowana EKCB07CV3 EK2CB07CV3 Wymary Jednostka Wysokość mm 360 Szerokość mm 340 Głębokość mm 97 Cężar Jednostka kg 4 Zakres pracy Ogrzewane Temp. otoczena Mn.~Maks. - Montaż w pomeszczenu Temp. otoczena Mn. CDB 5 Maks. CDB 35 Czynnk chłodnczy Ilość tco2eq - Sterowane - GWP - szt. (PLN) Zestaw grzałk zapasowej EKMBUHC3V3 EKMBUHC9W1 Wymary Jednostka Wysokość mm 560 Szerokość mm 250 Głębokość mm 210 Cężar Jednostka kg Zakres pracy Ogrzewane Temp. otoczena Mn.~Maks. - Montaż w pomeszczenu Temp. otoczena Mn. CDB 5 Maks. CDB 30 Interfejs użytkownka EKRUCBL4 Czynnk chłodnczy Ilość tco2eq - Sterowane - GWP - szt. (PLN) Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

42 Ogrzewane chłodzene EBLQ Dakn Altherma nskotemperaturowa, Monobloc NOWOŚĆ 2018 Jednostka zewnętrzna ED(B)LQ CV3/W1 Układ pojedynczy EDLQ 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Wydajność grzewcza Nom. kw 11,20 (1) / 11,0 (2) 14,0 (1) / 13,1 (2) 16,0 (1) / 15,0 (2) 11,20 (1) / 11,0 (2) 14,0 (1) / 13,1 (2) 16,0 (1) / 15,0 (2) COP 4,6 (1) / 3,55 (2) 4,5 (1) / 3,5 (2) 4,3 (1) / 3,4 (2) 4,6 (1) / 3,55 (2) 4,5 (1) / 3,5 (2) 4,3 (1) / 3,4 (2) Wymary Jednostka Wysokość mm Szerokość mm Głębokość mm 320 Zakres pracy Ogrzewane Temp. zewn. Mn.~Maks. CWB -25~+35 Strona wodna Mn.~Maks. C 15 (3)~55 (3) Cepła woda Temp. otoczena Mn.~Maks. CDB -20~+43 użytkowa Strona wodna Mn.~Maks. C 25~80 Czynnk chłodnczy Typ R-410A Ilość kg 3,0 tco2eq 6,2 Sterowane Elektronczy zawór rozprężny GWP Pozom mocy akustycznej Ogrzewane Nom. dba Pozom cśnena akustycznego Ogrzewane Nom. dba Element sprężark Główne zaslane Nazwa V3 W1 Faza 3N~ Częstotlwość Hz 50 Napęce V Ogrzewane pomeszczeń szt. (PLN) Wylot wody, klmat umarkowany 55 C Infor. ogólne ηs (efektywność % sezonowa ogrzewana pomeszczeń) SCOP 3,09 3,16 3,06 3,09 3,16 3,06 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A++ Do potwerdzena (1) chłodzene Ta 35 C - LWE 18 C (DT = 5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (2) chłodzene Ta 35 C - LWE 7 C (DT=5 C); ogrzewane Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) 15 C-25 C: tylko BUH, bez dzałana pompy cepła = w czase rozruchu Właścwośc: > Urządzene wyposażone w nterfejs użytkownka > Dakn Altherma Monobloc zawera wszystke podzespoły oraz grzałkę elektryczną w jednostce zewnętrznej > W tym systeme, rury wodne a ne przewody z czynnkem chłodnczym begną od jednostk zewnętrznej do nstalacj wewnętrznej, co oznacza, że nepotrzebna jest szczególna obsługa nstalacj czynnka chłodnczego Uwag: ) Zaleca sę, aby nstalować grzałkę elektryczną płyty dolnej w jednostkach, które będą nstalowane w regone, w którym długo trwają okresy o temperaturach ponżej 0 C o bardzo wysokej wlgotnośc UWAGA: pola w kolorze nebeskm zawerają dane wstępne 5.1 OPCJE DODATKOWE DLA MOBOBLOK EBLQ/EDLQ-C Ops: Ilość Nazwa modelu Cena (PLN) Moduł do sterowana onlne - Lan Adapter wersja podstawowa 1 BRP069A Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona 1 BRP069A Interfejs użytkownka 1 EKRUCBL4 560 Uproszczony nterfejs użytkownka 1 EKRUCBS 480 Termostat pokojowy przewodowy 1 EKRTWA 600 Termostat pokojowy bezprzewodowy 1 EKRTR Czujnk temp. wewn. lub podłog do użyca wyłączne z EKRTR 1 EKRTETS 85 Zestaw grzałk dodatkowej 3kW, 1-fazowa 1 EKMBUHC3V Zestaw grzałk dodatkowej 6/9kW, 3-fazowa 1 EKMBUHC9W Skrzynka okablowana dla EBLQ/EDLQ-C 1 EKCB07CV Skrzynka sterująca dla EBLQ/EDLQ-C 1 EK2CB07CV Zestaw zaworów (obejśce) 1 EKMBHBP dane wstępne Do zastosowań rezydencyjnych, komercyjnych przemysłowych

43 6. Pompy cepła wysokotemperaturowe Dakn Altherma HT (typu splt) Właścwośc podstawowe dane ERRQ Wysokotemperaturowa pompa cepła Splt (zewnętrzna) Jednostka zewnętrzna ERRQ AV1/Y1 Jednostka zewnętrzna Jednofazowe Trójfazowe Ops ERRQ011AV1 ERRQ014AV1 ERRQ016AV1 ERRQ011AY1 ERRQ014AY1 ERRQ016AY1 11kW, 1-faza, 230V 14kW, 1-faza, 230V 16kW, 1-faza, 230V 11kW, 3-fazy, 400V 14kW, 3-fazy, 400V 16kW, 3-fazy, 400V szt (PLN) Wymary Wysokość x Szerokość x Głębokość mm 1345 x 900 x x 900 x 320 Masa kg Nomnalna wydajność Ogrzewane (a/b) kw 11 / / / / / / 16 Nomnalne wejśce Ogrzewane (a/b) kw 3.03 / / / / / / 5.57 COP Ogrzewane (a/b) 3.63 / / / / / / 2.88 Klasa efektywnośc energetycznej * Ogrzewane przestrzen 55 C A+ A+ A+ A+ A+ A+ Zakres dzałana Ogrzewane C -20 ~ ~ + 24 Gorąca woda C -20 ~ ~ + 35 Cśnene akustyczne / Pozom Ogrzewane dba 52 / / / / / / 71 mocy Wkład czynnka chłodnczego R-410A kg Połączena rurowe Cecz Cale 3/8 3/8 Gaz Cale 5/8 5/8 Maks. długość rur od jednostk zewnętrznej do jednostk wewnętrznej m Zaslane 1-faza / 230V / 50Hz 3-fazy / 400V / 50Hz Zalecane bezpecznk A * W przypadku połączena z pasującą jednostką wewnętrzną Nomnalna wydajność nomnalne wejśce zbadane w następujących warunkach: a. A7 W45 zgodne z EN14511 b. A7 W65 zgodne z normą klasyf kacyjną Eurovent 6/C/ Właścwośc: > Jednostka zewnętrzna pobera cepło z powetrza otoczena przesyła je do jednostk wewnętrznej poprzez rury czynnka chłodnczego > Urządzene tylko grzewcze > Zamawać razem z pasującą jednostką wewnętrzną EKHBRD Wysokotemperaturowy hydroboks Splt (przypodłogowy) W pomeszczenu Jednostka (Jednostk podłogowe) Jednofazowe Trójfazowe Ops EKHBRD011ADV17 EKHBRD014ADV17 EKHBRD016ADV17 EKHBRD011ADY17 EKHBRD014ADY17 EKHBRD016ADY17 11kW, 1-faza, 230V 14kW, 1-faza, 230V 16kW, 1-faza, 230V 11kW, 3-fazy, 400V 14kW, 3-fazy, 400V Jednostka wewnętrzna EKHBRD ADV17/Y17 16kW, 3-fazy, 400V szt (PLN) Do stosowana z ERRQ011AV1 ERRQ014AV1 ERRQ016AV1 ERRQ011AY1 ERRQ014AY1 ERRQ016AY1 Wymary Wysokość x Szerokość x Głębokość mm 705 x 600 x x 600 x 695 Masa kg Woda rozchodowa Zakres temperatur C 25~80 bez grzałk elektrycznej 25~80 bez grzałk elektrycznej Wkład czynnka chłodnczego (fabryczny) R134a kg Zaslane 1-faza / 230V / 50Hz 3-fazy / 400V / 50Hz Zalecane bezpecznk A Pompa Lczba prędkośc Inwerterowa Inwerterowa Objętość przeponowego naczyna wzborczego ltrów Podłączena wody (Średnca) cale 1 (Żeńsk) 1 (Żeńsk) Właścwośc: > Jednostka wewnętrzna wyposażona w nterfejs użytkownka > Jednostka wewnętrzna otrzymuje cepło z jednostk zewnętrznej a następne zwększa temperaturę do 80 C, dealną do użyca w stnejących grzejnkach > Została ona zaprojektowana do użyca wyłączne ze zntegrowanym zbornkem gorącej wody EKHTS > Dla RHI, dokładne sprawdzć maksymalną projektową temperaturę przepływu Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

44 EKHTS Zbornk gorącej wody do wysokotemperaturowych jednostek Splt Zbornk cwu EKHTS AC Zbornk cepłej wody użytkowej EKHTS200AC EKHTS260AC Ops Zbornk cwu 200L Zbornk cwu 260L szt (PLN) Odpowedn do Wysokotemperaturowych jednostek Splt Objętość wody Ltrów Klasa efektywnośc energetycznej B B Maks. temperatura wody C 75 Wymary (tylko zbornk) Wysokość x Szerokość x Głębokość mm 1335 x 600 x x 600 x 695 Wymary (Zbornk Zntegrowany na hydrobokse) Wysokość x Szerokość x Głębokość mm 2010 x 600 x x 600 x 695 Masa własna kg Materał wewnątrz zbornka Stal Połączena rurowe (Średnca) Dopływ wody H/E mm 25 (Szybkozłączka żeńska, dostarczane, zntegrowane rozwązane) Odpływ wody H/E mm 25 (Szybkozłączka żeńska, dostarczane, zntegrowane rozwązane) Dopływ zmnej wody cale 3/4 (Żeńsk) Odpływ gorącej wody cale 3/4 (Żeńsk) Właścwośc: > Ten zntegrowany zbornk został zaprojektowany do stosowana tylko z Dakn Altherma > Zbornk charakteryzuje sę krótkm czasem nagrzewana odzysku cepła oraz nskm stratam cepła > Jednostka wewnętrzna zbornk gorącej wody zostały zaprojektowane do ustawana pętrowego w celu zaoszczędzena mejsca, lub alternatywne mogą być nstalowane obok sebe, jeżel wysokość pomeszczena jest ogranczona (wówczas należy zamówć EKFMAHTB) > Dostarczany z 3-drogowym zaworem czujnkem temperatury 46 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

45 6.ZESTAWY FUNKCJONALNE DLA WYSOKOTEMPERATUROWYCH POMP CIEPŁA HT TYPU SPLIT 6.1 Numer nazwa zestawu Ops Ilość Zestaw z j.zewnętrzną 1-fazową Model urządzena kpl. (PLN) Zestaw z dodatkową grzałką BUH CO 6 kw Model urządzena kpl. (PLN) 1 1G 11kW G:6kW Jedn.zewnętrzna 1-fazowa 1 ERRQ011AV1 EKBUHA6V Hydrobox podłogowy pompy cepła 1 EKHBRD011ADV17 EKRP1AHT G 14kW G:6kW Jedn.zewnętrzna 1-fazowa 1 ERRQ014AV1 EKBUHA6V Hydrobox podłogowy pompy cepła 1 EKHBRD014ADV17 EKRP1AHT G 16kW G:6kW Jedn.zewnętrzna 1-fazowa 1 ERRQ016AV1 EKBUHA6V Hydrobox podłogowy pompy cepła 1 EKHBRD016ADV17 EKRP1AHT Numer nazwa zestawu Ops Ilość Zestaw z j.zewnętrzną 3-fazową Model urządzena kpl. (PLN) Zestaw z dodatkową grzałką BUH CO 6 kw Model urządzena kpl. (PLN) 4 4G 11kW 3~ G:6kW Jedn.zewnętrzna 3-fazowa 1 ERRQ011AY1 EKBUHA6W Hydrobox podłogowy pompy cepła 1 EKHBRD011ADY17 EKRP1AHT G 14kW 3~ G:6kW Jedn.zewnętrzna 3-fazowa 1 ERRQ014AY1 EKBUHA6W Hydrobox podłogowy pompy cepła 1 EKHBRD014ADY17 EKRP1AHT G 16kW 3~ G:6kW Jedn.zewnętrzna 3-fazowa 1 ERRQ016AY1 EKBUHA6W Hydrobox podłogowy pompy cepła 1 EKHBRD016ADY17 EKRP1AHT Numer nazwa zestawu 6.2 CWU CWU ZE ZB. STANDARDOWYM Ops Ilość Zestaw ze zbornkem 200l Model urządzena kpl. (PLN) Zestaw ze zbornkem 260l Model urządzena kpl. (PLN) 7 11kW 200l/260l Jedn.zewnętrzna 1-fazowa 1 ERRQ011AV1 ERRQ011AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD011ADV EKHBRD011ADV17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC kW 200l/260l Jedn.zewnętrzna 1-fazowa 1 ERRQ014AV1 ERRQ014AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD014ADV EKHBRD014ADV17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC kW 200l/260l Jedn.zewnętrzna 1-fazowa 1 ERRQ016AV1 ERRQ016AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD016ADV EKHBRD016ADV17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC Numer nazwa zestawu Ops Ilość Zestaw ze zbornkem 200l Model urządzena kpl. (PLN) Zestaw ze zbornkem 260l Model urządzena kpl. (PLN) 10 11kW 3~ 200l/260l Jedn.zewnętrzna 3-fazowa 1 ERRQ011AY1 ERRQ011AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD011ADY EKHBRD011ADY17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC kW 3~ 200l/260l Jedn.zewnętrzna 3-fazowa 1 ERRQ014AY1 ERRQ014AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD014ADY EKHBRD014ADY17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC kW 3~ 200l/260l Jedn.zewnętrzna 3-fazowa 1 ERRQ016AY1 ERRQ016AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD016ADY EKHBRD016ADY17 Zbornk ze stal nerdzewnej 200l / 260l 1 EKHTS200AC EKHTS260AC Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

46 6.ZESTAWY FUNKCJONALNE DLA WYSOKOTEMPERATUROWYCH POMP CIEPŁA HT TYPU SPLIT Numer nazwa zestawu kW 300l/500l 14kW 300l/500l 16kW 300l/500l Numer nazwa zestawu kW 3~ 300l/500l 14kW 3~ 300l/500l 16kW 3~ 300l/500l 6.2 CWU CWU Z ZASOBNIKIEM SOLARNYM Ops Ilość Zestaw z zasobnkem 300l Model urządzena Jedn.zewnętrzna 1-fazowa 1 ERRQ011AV1 kpl. (PLN) Zestaw z zasobnkem 500l Model urządzena ERRQ011AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD011ADV17 EKHBRD011ADV17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Jedn.zewnętrzna 1-fazowa 1 ERRQ014AV1 1 EKEPHT3H EKEPHT5H ERRQ014AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD014ADV17 EKHBRD014ADV17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Jedn.zewnętrzna 1-fazowa 1 ERRQ016AV1 1 EKEPHT3H EKEPHT5H ERRQ016AV1 Hydrobox podłogowy pompy cepła 1 EKHBRD016ADV17 EKHBRD016ADV17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Ops 1 EKEPHT3H EKEPHT5H Ilość Zestaw z zasobnkem 300l Model urządzena Jedn.zewnętrzna 3-fazowa 1 ERRQ011AY1 kpl. (PLN) kpl. (PLN) Zestaw z zasobnkem 500l Model urządzena ERRQ011AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD011ADY17 EKHBRD011ADY17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Jedn.zewnętrzna 3-fazowa 1 ERRQ014AY1 1 EKEPHT3H EKEPHT5H ERRQ014AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD014ADY17 EKHBRD014ADY17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) Jedn.zewnętrzna 3-fazowa 1 ERRQ016AY1 1 EKEPHT3H EKEPHT5H ERRQ016AY1 Hydrobox podłogowy pompy cepła 1 EKHBRD016ADY17 EKHBRD016ADY17 Zasobnk solarny 300l / 500l 1 EKHWP300B EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H EKEPHT5H kpl. (PLN) OPCJE DODATKOWE DLA DAIKIN ALTHERMA HT Możlwe opcje dla jednostk wewnętrznej: Ilość Nazwa modelu Cena (PLN) Interfejs użytkownka 1 EKRUAHTB 930 Karta Modbus 1 RTD-W Sterownk kolejnośc 1 EKCC-W Termostat pokojowy przewodowy 1 EKRTWA 600 Termostat pokojowy bezprzewodowy 1 EKRTR Czujnk temp. wewn. do użyca wyłączne z EKRTR 1 EKRTETS 85 Płytka cyfrowych wejść/wyjść 1 EKRP1HBA 630 Płytka wymagana do podłączena grzałk/termostatu 1 EKRP1AHT 630 Grzałka elektryczna 6 kw zaslane 3 - fazowe 1 EKBUHA6W Grzałka elektryczna 6 kw zaslane 1 - fazowe 1 EKBUHA6V Możlwe opcje dla zbornka standardowego EKHTS: Ilość Nazwa modelu Cena (PLN) Zestaw do montażu zbornka cwu hydroboxu osobno 1 EKFMAHTB 860 Możlwe opcje dla zasobnka solarnego EKHWP: Ilość Nazwa modelu Cena (PLN) Grzałka elektryczna zanurzenowa Zestaw do podłączena zasobnka solarnego EKHWP300B do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Zestaw do podłączena zasobnka solarnego EKHWP500B do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Do zastosowań rezydencyjnych, komercyjnych przemysłowych

47 Tabela kombnacj pompy cepła typu powetrze-woda Dakn posada pełny zakres pomp cepła typu powetrze-woda aby spełnć wele zastosowań wymogów nstalacyjnych. Skorzystaj z ponższej tabel, której zadanem jest pomoc w prawdłowej kombnacj urządzeń. Jednostk zewnętrzne Jednostk wewnętrzne Zbornk DHW lub Zasobnk cepła LT Monobloc 14-16kW LT Monobloc 5-7kW LT splt 4-16 kw LT splt 4-16 kw LT Splt 4-16kW ERLQ ERLQ ERLQ ERLQ ERLQ ERLQ EDLQ05-07 EDLQ/EBLQ EHBH/X04-16 EHVH/X/Z04-16 zbornk: w module wewnętrznym EHSH/X/04-16 EHS(H/X)B zbornk: w module wewnętrznym Centralna skrzynka kablowa EKCB Zestaw grzałk zapasowej (opcjonalny) EKMBUH EKHWS B EKHWS B EKHWS B lub lub lub EKHWP (P)B EKHWP (P)B EKHWP (P)B HT Splt 11-16kW ERRQ EKHBRD EKHTS AC lub EKHWP (P)B Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

48 Dakn Altherma HT typ Flex Dlaczego warto wybrać Dakn Altherma HT typ Flex Dakn Altherma HT typ Flex jest rozwązanem dealnym, gdze występuje duże zapotrzebowane na cepłą wodę użytkową, np. w apartamentowcach lub przestrzenach handlowych. Komfort Cepła woda użytkowa Rozwązane wyposażono w technologę pompy cepła powetrze-woda Najlepszy system pokrywający wysoke zapotrzebowane na cepłą wodę Wykorzystując energę odnawalną z pompy cepła, ten system jest w stane podgrzać wodę w zbornku aż do 75 C bez wykorzystana grzałk elektrycznej Efektywność energetyczna Wysoka efektywność energetyczna zapewna trwałość nske koszty eksploatacj Sprężarka nwerterowa w sposób neprzerwany reguluje prędkość aby pokryć aktualne zapotrzebowane. Rzadsze cykle włączana wyłączana zmnejszają zużyce energ (do 30%) zapewnają bardzej stablną temperaturę. Nezawodność System modułowy Jedną lub węcej jednostek zewnętrznych można podłączyć do klku jednostek wewnętrznych (maksymalne 10 jednostek wewnętrznych na jednostkę zewnętrzną) 50 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

49 7.1. Pompa cepła Altherma Flex Scentralzowana Dakn Altherma Flex jest perwszym systemem ogrzewana dla szkół, budynków publcznych, hotel, sal gmnastycznych meszkań, który w pełn korzysta za źródeł energ odnawalnej, sprawając, że duże budynk meszkalne są bardzej zrównoważone środowskowo poprzez redukcję wykorzystana energ perwotnej zapewnając w ten sposób nższe koszty beżące nższą emsję CO 2. Jednostk zewnętrzne Altherma Flex EMRQ Jednostk zewnętrzne EMRQ8A EMRQ10A EMRQ12A EMRQ14A EMRQ16A Wydajność Ogrzewane nomnalne kw Wymary Wysokość x Szerokość x Głębokość mm 1680 x 1300 x 765 Masa kg Prędkość przepływu powetrza m 3 /mn Zewnętrzne cśnene statyczne Wysok Pa Szczegóły elektryczne Zaslane 3-fazy / 400V / 50Hz Prąd rozruchowy amps Nomnalny prąd roboczy amps Maksymalny prąd roboczy amps Obcążalność dopuszczalna amps bezpecznka Klasa efektywnośc energetycznej Ogrzewane przestrzen 55 C ** ** ** ** ** Obwód czynnka pchłodnczego Typ czynnka chłodnczego R410a Ilość czynnka chłodnczego kg Dodatkowe naładowane kg Sprawdź w danych techncznych Cśnene akustyczne dba Ogranczena orurowana Długość maksymalna m 100 Maksymalna różnca pozomów m 40 Połączena rurowe Cecz mm Tłoczene mm Gaz mm Ogranczene wskaźnka wydajnośc 100~ ~ ~ ~ ~520 Maksymalna lczba przyłączonych jednostek wewnętrznych szt. (PLN) Jednostk wewnętrzne Altherma Flex EKHBRD Jednostka wewnętrzna (Hydroboks) EKHBRD 011ADV17 EKHBRD 014ADV17 EKHBRD 016ADV17 EKHBRD 011ADY17 EKHBRD 014ADY17 EKHBRD 016ADY17 Funkcja Ogrzewane gorąca woda Moc grzewcza kw Moc chłodncza kw n/a Wskaźnk wydajnośc Wymary WysxSzerxGł. mm 705 x 600 x 695 Masa własna kg Zakres temperatur wody wyjścowej ogrzewane C 25~80 Zawór spustowy Tak Pompa wody Przeponowe naczyne wzborcze 12 ltrów Materał Blacha z powłoką wstępną Kolor Szary metalczny Szczegóły elektryczne Zaslane 230V 1ph 400V 3ph Prąd rozruchowy amps 4 4 Nomnalny prąd roboczy amps Maksymalny prąd roboczy amps Obcążalność amps Welkośc rur czynnka chłodnczego mm 15.9 Gaz, 9.52 Cecz Wymary rur po strone wody 1 Żeńsk Pozom cśnena akustycznego dba Czynnk chłodnczy R134a kaskada zestaw (pln) Zbornk cepłej wody użytkowej EKHTS Opcje dodatkowe: Domowy zbornk gorącej wody EKHTS200AC EKHTS260AC Typ Zbornk cśnenowy Objętość wody l Maks. temperatura wody C 75 Wysokość mm Szerokość mm 600 Głębokość mm 695 Masa własna kg Kolor Szary Materał wewnątrz zbornka Stal Materał na zewnątrz obudowy Blacha z powłoką wstępną Połączena rurowe All cale 3/4 " Izolacja mm 80 Strata cepła/24 godzny przy t 45 C Klasa efektywnośc energetycznej B B Powerzchna wymennka cepła m szt (PLN) ) Dla funkcj gorącej wody wymagany jest zbornk DHW ) Dostarczany z 3-drogowym zaworem czujnkem temperatury wody Opcje dodatkowe do hydroboksu EKRP1AHT Ops *Nomnalny prąd roboczy podany dla temperatury powetrza otoczena -3 C temperatury wody wyjścowej 75 C - proporcja połączena 100% **Od 26 wrześna 2015 nektóre produkty grzewcze podlegają dyrektywe o etyketowanu energetycznym. Właścwe etykety energetyczne będą zameszczone na strone *Nomnalny prąd roboczy podany dla temperatury powetrza otoczena -3 C temperatury wody wyjścowej 75 C - proporcja połączena 100% szt. (PLN) 630 Płytka wymagana do podłączena grzałk EKBUH*/termostatu EKRT* EKRP1HBA Płytka cyfr. wejść/wyjść 630 (montorowane alarmu, wł/wył ogrz./chł.) RTD-W Karta MODBUS do hydroboksu HT EKCC-W Sterownk kolejnośc EKCLWS Czujnk temp. dla centralnego zbornka cwu 420 EKRUAHTB* Interfejs użytkownka 930 EKBUHA6V3** Grzałka elektryczna 6kW, 1-faza, 230V EKBUHA6W1** Grzałka elektryczna 6kW, 3-fazy, 400V EKFMAHTB Uwag: Zestaw do montażu zbornka cwu hydromodułu osobno ) *EKRUAHTB: 1 ujęty z każdym hydroboksem ) **EKBUHA6V3(W1): Równeż wymaga EKRP1AHT Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

50 8. Hybrydowa pompa cepła Dakn Altherma - cechy użytkowe Hybrydowa pompa cepła Dakn Altherma reprezentuje unkalną technologę, która łączy wysoką sprawność gazowego zbornka comb z pompą cepła typu powetrze-woda energ odnawalnej. Wszystko w jednym wydajnym, kompaktowym systeme grzewczym. Hybrydowa pompa cepła Dakn Altherma Intelgentny hybrydowy układ logczny automatyczne wybera najbardzej energowydajny opłacalny typ pracy w oparcu o taryfę energetyczną klenta, przy dowolnej zadanej temperaturze, sprawając, że jest on najbardzej wydajnym rozwązanem na rynku. > Odpowedn dla systemów grzewczych wymagających przepływów temperatur do 80 C. > Odpowedn dla RHI po wyposażenu w wymagane mernk cepła mernk elektryczne > Pojedyncza kompaktowa jednostka wewnętrzna zajmująca mnmalną przestrzeń > Ne wymaga zbornka DHW - gorąca woda jest dostarczana przez kocoł comb > Odpowedn do zastosowań z LPG w celu uzyskana jeszcze wyższych oszczędnośc kosztów beżących > Pojedynczy, łatwy w użycu podśwetlany regulator, wykorzystujący taryfy energ do automatycznej kontrol > Wbudowane wszystke kluczowe podzespoły: Pompa z etyketą A, przeponowe naczyne wzborcze, dekompresja > Wydajność pompy cepła: 5 8kW > Wydajność kotła CH 27kW (80/60) DHW 33kW (13 l/mn przy dt 35K) > Kocoł SEDBUK (2009) nom. 89.1% (gaz zemny) 90.1% (LPG) > Dostępne dedykowane kursy szkolenowe 52 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

51 EVLQ / EHYHBH / EHYKOMB Hybrydowa pompa cepła DAIKIN ALTHERMA Jednostk zewnętrzne EVLQ05CV3 EVLQ08CV3 szt. (PLN) Wymary Wysokość x Szerokość x Głębokość mm 735 x 832 x 307 Masa kg Nomnalna wydajność Ogrzewane kw Nomnalne wejśce Ogrzewane kw COP Ogrzewane Klasa efektywnośc energetycznej * Ogrzewane przestrzen 55 C A++ A++ Ogrzewane wody A A Zakres dzałana (ambent) Ogrzewane C -25~25 Cśnene akustyczne / Pozom Ogrzewane dba 48 / / 62 mocy Ilość czynnka chłodnczego R-410A kg Połączena rurowe Cecz Cale 1/4 Gaz Cale 5/8 Maks. długość rur od jednostk zewnętrznej m 20 do jednostk wewnętrznej Zaslane 1-faza / 230V / 50Hz Zalecane bezpecznk A 20 * W przypadku połączena z pasującą jednostką wewnętrzną Hydromoduł wewnętrzny Jednostka wewnętrzna (pompa cepła) EHYHBH05AV32 EHYHBH08AV32 EHYHBX08AV3 szt. (PLN) Funkcja Tylko ogrzewane Tylko ogrzewane Ogrzewane chłodzene Do stosowana z EVLQ05CV3 EVLQ08CV3 EVLQ08CV3 Wymary Wysokość x Szerokość x Głębokość mm 902 x 450 x 164 Masa kg 30 31,2 Zakres temperatur wody na wyjścu na nstalację Ogrzewane Chłodzene C C - - 5~22 Pompa Lczba prędkośc Sterowana nwerterem Objętość przeponowego naczyna wzborczego ltrów 10 25~55 Kocoł EHYKOMB33A3 szt. (PLN) Funkcja Tylko ogrzewane Do stosowana z EHYHBH05AV32 EHYHBH08AV32 Wymary Wysokość x Szerokość x Głębokość mm 710 x 450 x 240 Wymary maksymalne Wysokość x Szerokość x Głębokość mm (kocoł pompa cepła) 1075 x 450 x 405 Masa kg 36 Wydajność (ogrzewane) Mnmum kw 7.6 Maxmum kw 27 Wydajność (Gorąca woda) Mnmum kw 7.6 Maxmum kw 32.7 Zakres temperatur wody na wyjścu na nstalację Ogrzewane C 15 ~ 80 Gorąca woda C 40 ~ 65 CWU nomnalny przepływ T35K Gorąca woda l/mn 13.1 Połączena ogrzewana Średnca mm 22 Połączena DHW Średnca mm 15 Połączena gazu Średnca mm 15 Stopeń ochrony IP44 Typ urządzena C13, C33, C53 Cśnene zaslana Gaz zemny (G20) mbar 20 LPG (G31) mbar Klasa Nox 5 Przyłącze gazów komnowych 60/100 Maksymalna długość kanału dymowego, 60/100 m 10 Maksymalna długość kanału dymowego, 60/125 m 29 Klasyfkacja SEDBUK (2009) % 89.1 (NG) / 90.1 (LPG) Nomnalna wydajność nomnalne wejśce zbadane według EN14511 w następujących warunkach: Ogrzewane: Temperatura powetrza otoczena 7 C temperatura wody wyjścowej 35 C (A7 W35) Pozom cśnena akustycznego merzony w odległośc 1m od jednostk. Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

52 8. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 8.1 CWU OGRZEWANE PRZEPŁYWOWO Numer nazwa zestawu Ops Ilość Podzespoły kpl. (PLN) Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 1 5kW Zestaw podstawowy Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 2 8kW Zestaw podstawowy Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY S 3E 8.2, CWU Z ZASOBNIKIEM CWU - ZBIORNIK STANDARDOWY Numer nazwa zestawu Ops Ilość 5kW 150l Zestaw podstawowy Zestaw ze zb. ze stal nerdzewnej Podzespoły Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 kpl. (PLN) Zestaw ze zb. emalowanym Podzespoły EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 EHYHBH05AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 150l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Nakładka na rury 1 EKHY EKHY kpl. (PLN) Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 EHYHBH05AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 4E 5kW 200l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 EHYHBH05AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 5E 5kW 300l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Do zastosowań rezydencyjnych, komercyjnych przemysłowych

53 8. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 8.2, CWU Z ZASOBNIKIEM CWU - ZBIORNIK STANDARDOWY Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Podzespoły Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 kpl. (PLN) Zestaw ze zb. emalowanym Podzespoły EVLQ08CV3 kpl. (PLN) Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 EHYHBH08AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 6E 8kW 150l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 150l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 EHYHBH08AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 7E 8kW 200l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 200l z grzałką 3kW ( z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 8S 8E 8kW 300l Zestaw podstawowy Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 EHYHBH08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

54 8. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 8.2 CWU Z ZASOBNIKIEM CWU - ZASOBNIK SOLARNY Zasobnk solarny Numer nazwa zestawu Ops Ilość Podzespoły kpl. (PLN) Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL SL 5kW 300l Zasobnk solarny 300l 1 EKHWP300B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ05CV3 Hydrobox naścenny pompy cepła 1 EHYHBH05AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL SL 5kW 500l Zasobnk solarny 500l 1 EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Grzałka zanurzenowa 1 EKBH3S Wymagane opcje Nakładka na rury 1 EKHY Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL SL 8kW 300l Zasobnk solarny 300l 1 EKHWP300B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBH08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Zestaw podstawowy Sterownk z j.polskm 1 EKRUCBL SL 8kW 500l Zasobnk solarny 500l 1 EKHWP500B Zestaw do podłączena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Do zastosowań rezydencyjnych, komercyjnych przemysłowych

55 8. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 8.3, CHŁODZENIE CWU OGRZEWANE PRZEPŁYWOWO Numer nazwa zestawu Ops Ilość Podzespoły kpl. (PLN) Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 13 8kW Zestaw podstawowy Hydrobox naścenny pompy cepła 1 EHYHBX08AV3 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 Nakładka na rury 1 EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY , CHŁODZENIE, CWU Z ZASOBNIKIEM 8.4.1, CHŁODZENIE CWU - ZBIORNIK STANDARDOWY Numer nazwa zestawu Ops Ilość Zestaw ze zb. ze stal nerdzewnej Podzespoły kpl. (PLN) Zestaw ze zb. emalowanym Podzespoły kpl. (PLN) Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 EHYHBX08AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 14E 8kW 150l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 150l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS150B3V3 EKHWE150A3V3* Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 EHYHBX08AV Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 15E 8kW 200l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 200l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS200B3V3 EKHWE200A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 EHYHBX08AV32 Zestaw podstawowy Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA EHYKOMB33AA S 16E 8kW 300l Sterownk z j.polskm 1 EKRUCBL4 EKRUCBL4 Zbornk cwu 300l z grzałką 3kW (z zaw.3-drog, cz.temp.) 1 EKHWS300B3V3 EKHWE300A3V3 Nakładka na rury 1 EKHY EKHY Wymagane opcje Hybrydowy paket zaworów 1 EKVK1A EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY EKHY Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

56 8. ZESTAWY FUNKCJONALNE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA 17SL 18SL 8.4, CHŁODZENIE CWU Z ZASOBNIKIEM 8.4.2, CHŁODZENIE CWU - ZASOBNIK SOLARNY Numer nazwa zestawu Ops Ilość 8kW 8kW Zestaw podstawowy Wymagane opcje Zestaw podstawowy Wymagane opcje Zasobnk solarny Podzespoły Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 Zasobnk solarny 300l 1 EKHWP300B Zestaw do podłaczena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT3H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY Jedn.zewnętrzna 1-fazowa 1 EVLQ08CV3 Hydrobox naścenny pompy cepła 1 EHYHBX08AV32 Hybrydowy kocoł comb:33/27kw 1 EHYKOMB33AA3 Sterownk z j.polskm 1 EKRUCBL4 Zasobnk solarny 500l 1 EKHWP500B Zestaw do podłaczena zasobnka solarnego do pompy cepła (zawera zawór 3-drog, cz.temp.) 1 EKEPHT5H Grzałka zanurzenowa 1 EKBH3S Nakładka na rury 1 EKHY Hybrydowy paket zaworów 1 EKVK1A Adapter do przewodu komnowego 80/125 1 EKHY OPCJE DODATKOWE DLA HYBRYDOWEJ POMPY CIEPŁA DAIKIN ALTHERMA Możlwe opcje dla jednostk wewnętrznej: Ilość Nazwa modelu kpl. (PLN) Cena (PLN) Interfejs użytkownka 1 EKRUCBL4 560 Uproszczony nterfejs użytkownka 1 EKRUCBS 480 Termostat pokojowy przewodowy 1 EKRTWA 600 Termostat pokojowy bezprzewodowy 1 EKRTR Czujnk temp. wewn. lub podłog do użyca wyłączne z EKRTR 1 EKRTETS 85 Płytka do montorowana alarmu montorowana wł/wył ogrzewana/chłodzena pomeszczeń 1 EKRP1HBA 630 Płytka do kontrol zużyca energ przez wejśca cyfrowe 1 EKRP1AHT 630 Opcjonalny czujnk temp. wewnętrznej 1 KRCS Opcjonalny czujnk temp. zewnętrznej 1 EKRSC1 410 Konfgurator - kabel do wgrana ustaweń 1 EKPCCAB Zestaw do podłączena zewnętrznego zbornka CWU 1 EKHY3PART Zestaw konwersj na gaz G31 (propan) 1 EKHY Nakładka na rury 1 EKHY Hybrydowy paket zaworów 1 EKVK1A 610 Adapter do przewodu komnowego 80/125 1 EKHY Możlwe opcje dla jednostk zewnętrznej: Ilość Nazwa modelu Taca ocekowa na skroplny 1 EKDP008C 800 Grzałka dla tacy na skroplny 1 EKDPH008C Ceownk do zamocowana jednostk zewnętrznej EVLQ 1 EKFT008CA 560 Cena (PLN) 8.6 SUGEROWANE URZĄDZENIA WSPÓŁPRACUJĄCE Ops: Ilość Nazwa modelu Moduł do sterowana onlne - Lan Adapter wersja podstawowa 1 BRP069A Moduł do sterowana onlne + współpraca z PV - Lan Adapter wersja rozszerzona 1 BRP069A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV15A Konwektor pompy cepła, 2-rurowy, grzane, chłodzene 1 FWXV20A Zawór 2-drogowy dla konwektora pompy cepła 1 EKVKHPC 280 Cena (PLN) 58 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

57 Hybrydowa pompa cepła Dakn Altherma 8.7. Akcesora komnowe (60/100) Ops Ilość na paket Numer częśc szt. (PLN) Zestaw przewodów komnowych pozomych 60/100 1 EKFGP Zestaw przewodów komnowych pozomych z nskoproflowym kolankem 60/100 1 EKFGP Przedłużene 60/100 x 500mm 1 EKFGP Przedłużene 60/100 x 1000mm 1 EKFGP Kolanko 60/100, 30 stopn 1 EKFGP Kolanko 60/100, 45 stopn 1 EKFGP Kolanko 60/100, 87 stopn 1 EKFGP Trójnk z drzwczkam kontrolnym 60/100 1 EKFGP Wspornk przyścenny DN EKFGP Zestaw zarządzana słupem dymu (PMK) 1 EKFGP Deflektor spaln 1 EKFGP Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

58 Hybrydowa pompa cepła Dakn Altherma 8.7. Akcesora komnowe (60/100) (Cąg dalszy) Ops Ilość na paket Numer częśc szt. (PLN) Kolanko PMK, 87 stopn 1 EKFGP Kolanko PMK, 45 stopn 2 EKFGP Przedłużene PMK Długość 1000mm razem ze wspornkem 1 EKFGP Ponowa czerpna-wyrzutna dachowa 60/100 1 EKFGP Osłona pogodowa (plastkowa) 60/100 (25-45 stopn) 1 EKFGP Osłona pogodowa 60/ stopn 1 EKFGS0518 na zapytane stopn 1 EKFGS0519 na zapytane stopn 1 EKFGS0523 na zapytane stopn 1 EKFGS0524 na zapytane stopn 1 EKFGS0525 na zapytane Osłona pogodowa płaska, alumnum 60/100 1 EKFGP Osłona pogodowa płaska, alumnum 60/100 (0 15 stopn) 1 EKFGP Do zastosowań rezydencyjnych, komercyjnych przemysłowych

59 Gruntowa pompa cepła Dakn Altherma - cechy użytkowe Dlaczego warto wyberać rozwązana Dakn? Prosta odpowedź jest taka, że jest ona bardzej efektywna nż gruntowa pompa cepła typu włącz/wyłącz. Ze względu na wysoką efektywność, jaka wynka ze stosowana naszej technolog sterowana nwerterowego, gruntowa pompa cepła Dakn Altherma zapewna najwyższy pozom sprawnośc. Wysoka sprawność sezonowa dzęk naszej nwerterowej technolog pomp cepła Inwerterowa technologa pomp cepła Dakn wykazuje zwększene sprawnośc sezonowej aż o 20% w porównanu z tradycyjnym gruntowym pompam cepła, typu Włącz/Wyłącz. Wyższe temperatury solank w czase cągłej pracy sprężark w warunkach częścowych obcążeń. Mnej pracy dodatkowej grzałk, dzęk zwększenu częstotlwośc sprężark z nwerterem. Szybka prosta nstalacja wraz ze zbornkem cepłej wody użytkowej Skrócene czasu nstalowana aż do 5 godzn dzęk kompaktowej budowe jednostk, która obejmuje zarówno układ ogrzewana pomeszczeń, jak naczyne wzborcze solank. Elastyczność pokrywająca wele typów budynków Oferowane rozwązana, które może pokryć obcążena ceplne w zakrese 3-12 kw oznacza, że serę urządzeń od 6 do 12kW można zastąpć jedną jednostką. Jest to ne tylko elastyczne rozwązane, lecz także oszczędność przestrzen. Brak oddzaływana na otoczene Wymagana jest bardzo ogranczona przestrzeń zewnętrzna, oprócz mejsca nezbędnego dla przygotowana prac zemnych. Narzędza My.dakn.pl Poznaj nasz nowy portal bznesowy: my.dakn.pl Proste wyszukwane nformacj Dostęp za pośrednctwem urządzeń moblnych lub komputera Możlwość dostosowywana opcj tak, aby wdzeć te, które są odpowedne dla Cebe Internet Odwedź stronę nternetową:

60 EGSQH-A9W 9.Gruntowa pompa cepła Dakn Altherma Sterownk EKRUCBL4 Gruntowa pompa cepła EGSQH10S18A9W Jednostka wewnętrzna EGSQH 10S18A9W Wydajność grzewcza Mn. kw 3,11 (1) / 2,47 (2) Nom. kw 10,20 (1) / 9,29 (2) Maks. kw 13,00 (1) / 11,90 (2) Pobór mocy Nom. kw 2,34 (1) / 2,82 (2) COP 4,35 (1) / 3,29 (2) Obudowa Kolor Bały Materał Blacha powlekana Wymary Jednostka Wysokość/Szerokość/Głębokość mm 1.732/600/728 Cężar Jednostka kg 210 Zbornk Pojemność wodna l 180 Izolacja Strata cepła kwh/24h 1,4 Zabezpeczene przed korozją Anoda Zakres pracy Cepła woda użytkowa Strona wodna Maks. (grzałka wspomagająca) - Czynnk chłodnczy Typ R-410A Ilość kg 1,8 tco2eq 3,8 Sterowane Elektronczny zawór rozprężny GWP 2.087,5 Pozom mocy akustycznej Nom. dba 46 Pozom cśnena akustycznego Nom. dba 32 Zaslane Nazwa/Lczba faz/częstotlwość/napęce Hz/V 9W/3~/50/400 Prąd Zalecane bezpecznk A 25 Podgrzewane cepłej wody użytkowej Ogrzewane pomeszczeń Infor. ogólne Deklarowany profl obcążena L Klmat ηwh (efektywność podgrzewana wody) % 93,1 umarkowany Klasa efektywnośc energetycznej podgrzewana wody A Wylot wody, klmat umarkowany 55 C Infor. ogólne ηs (efektywność sezonowa ogrzewana pomeszczeń) % 144 Wylot wody, klmat umarkowany 35 C Infor. ogólne Klasa efektywnośc sezonowej ogrzewana pomeszczeń ηs (efektywność sezonowa ogrzewana pomeszczeń) Klasa efektywnośc sezonowej ogrzewana pomeszczeń % A A++ (1) EWB/LWB 0 C/-3 C - LWC 35 C (DT=5 C) (2) EWB/LWB 0 C/-3 C - LWC 45 C (DT=5 C) Właścwośc: > W technolog gruntowej pompy cepła używana jest stablna energa geotermczna, newrażlwa na wpływy temperatury zewnętrznej > Wysoka efektywność sezonowa dzęk naszej nwerterowej technolog pomp cepła > Szybka łatwa nstalacja dzęk fabryczne dopasowanym przyłączom na jednostce zmnejszenu cężaru całkowtego > Zntegrowana jednostka wewnętrzna: jednostka przypodłogowa typu wszystko w jednym, zawerająca zbornk cepłej wody użytkowej > Interfejs użytkownka z funkcją termostatu dla zapewnena wyższego pozomu komfortu, szybkego rozruchu przy przekazywanu do eksploatacj, łatwośc serwsowana zarządzana energa w celu kontrol zużyca energ kosztów Zestawy funkcjonalne: Numer nazwa zestawu Ops Ilość Podzespoły kpl. (PLN) 1 10kW G:6kW 180l Jedn.wewnętrzna ze zntegrowanym zbornkem cwu 180l 1 EGSQH10S18A9W Zestaw podstawowy Sterownk z j.polskm 1 EKRUBCL4 Zalecane opcje Zestaw zaworów do napełnana dolnego źródła 1 KGSFILL Do zastosowań rezydencyjnych, komercyjnych przemysłowych

61 10.1 Gazowy kocoł kondensacyjny Nezwykle kompaktowy, z możlwoścą sterowana za pośrednctwem aplkacj NOWY gazowy kocoł kondensacyjny Dakn Dlaczego warto wybrać gazowy kocoł kondensacyjny Dakn Łączność/usług w chmurze Zawsze pod kontrolą, z dowolnego mejsca Prosty montaż obsługa serwsowa Wszystke częśc są dostępne z przodu. Adaptacyjny system spalana gazu (Lambda Gx) gwarantuje mnejsze wymagana konserwacyjne, krótszy czas nstalacj na newelkej przestrzen. System Lambda Gx jest stosowany w jednostkach naścnnych przypodłogowych. Podłączene z kolektoram słonecznym Możlwość zastosowana w połączenu ze zbornkem buforowym systemu solarnego (energa odnawalna) Kocoł dwufunkcyjny: wstępne podgrzewane energą słoneczną Kocoł jednofunkcyjny: wejśce sterownka kolektora słonecznego Newelk cężar Wysok współczynnk modulacj 27 kg Interfejs użytkownka Newelke rozmary 12, 18, 24 kw: 400 x 255 x 580 mm 28, 35 kw: 450 x 288 x 666 mm Elastyczność użytkowana Dzęk standardow IPX5D oraz newelkm wymarom, można go nstalować w nemalże każdych warunkach, np. w spżarnach, w łazence, w pomeszczenu gospodarczym, w kotłown. Modulacja 1:8 Wydajność dostosowywana do wymaganego zapotrzebowana na cepło od 4 do 28 kw od 5 do 35 kw Czujnk Dakn Za pomocą czujnka Dakn można montorować status operacyjny kotła Stylowy nterfejs podoba sę wszystkm użytkownkom końcowym Najnowocześnejsza technologa przyjazna dla środowska konstrukcja Możlwość dostosowana mocy palnka zapewna bezproblemową neprzerwaną pracę urządzena. Płynne dzałane systemu oznacza wększy komfort, mnejsze ryzyko awar systemu oraz zdolność do 6 cm neutralzowana emsj szkodlwych substancj, które mogą pojawć sę podczas zapłonu. Elektronczne sterowane zapewna także automatyczną modulację. 1:8 5 cm 4 cm 3 cm 2 cm 0.6 cm 1 cm Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

62 Lambda Gx: automatyczny adaptacyjny system spalana gazu Dzęk systemow Lambda GX, uzyskuje sę prawdłową meszannę gazu powetrza, które zapewna skuteczne spalane, co z kole gwarantuje wększe oszczędnośc oraz mnejszy nakład na nstalację regulację. System Lambda Gx oferuje przewagę polegającą na tym, że do zmany z gazu zemnego (NG) na gaz płynny (LPG) ne są potrzebne żadne dodatkowe elementy. Wlot śweżego Fresh Ar powetrza Intake Powetrze Ar Gaz Gas Wlot Gas gazu Inlet Zawór Gas gazowy Valve Moduł Boler sterujący Control Unt kotła Wentylator Fan Elektroda Electrode Combuston Komora Chamber spalana Czujnk Dakn Za pomocą czujnka Dakn można montorować status kotła Sygnał Ionsaton jonzacj sgnal Nebesk: Gdy czujnk Dakn wskazuje kolor nebesk - kocoł dzała prawdłowo. Czujnk Dakn mga gaśne, gdy dzała w trybe gotowośc. Czerwony: Gdy czujnk Dakn wskazuje kolor czerwony - kocoł ne dzała wymaga kontrol serwsowej. Cechy produktu Adapter do przewodu komnowego 60/100 Zamontowany fabryczne Zgodność z adapteram/kolankam różnych producentów Z otworem do pomaru powetrza gazów spalnowych Wymennk cepła Projekt Dakn Materał: Alumnum Modulacja: kw (1:4-1:6-1:8) kw (1:4-1:7) Naczyne wzborcze Zntegrowane kw: 8 l kw: 10 l 64 Do zastosowań rezydencyjnych, komercyjnych przemysłowych Zawór gazowy Newelke wymagana konserwacyjne Automatyczny adaptacyjny system spalana gazu Do zmany z NG na LPG ne są potrzebne dodatkowe częśc/ narzędza. Cepła woda użytkowa, płytowy wymennka cepła Wększa lczba płyt przyspesza wytwarzane cepłej wody z wysoką efektywnoścą oraz funkcją cepłego rozruchu. Pompa moduł hydraulczny Z fltrem ograncznkem przepływu Odpowetrznk, taca do skropln wewnętrzne obejśce Pompa energooszczędna Wentylator Szerok zakres modulacj Nsk pozom głośnośc

63 Mały gazowy kocoł kondensacyjny dwufunkcyjny Najmnejszy kocoł dwufunkcyjny Lekk kocoł dwufunkcyjny Zajmuje zaledwe 0,06 m 3 ( kw) 27 kg (28-35 kw) 37 kg 590 mm 690 mm 256 mm 400 mm 295 mm 440 mm Łatwy montaż konserwacja Mały lekk kocoł dwufunkcyjny gwarantuje szybk montaż, ma mnmalne wymagana konserwacyjne oraz elastyczny system, który pozwala na dostosowane do różnych pomeszczeń. Wysoka klasa energetyczna Klasa energetyczna A zgodna z europejskm normam ERP Y ENERG D2CND024 IE IJA IA XL A A + ++ A B C D E F G A A B C D E F G A 49 db 24 kw Ccha praca Moc akustyczna: 49 db(a): pozom dźwęku w poblżu urządzena. Pozom dźwęku przypomna dźwęk emtowany przez zmywarkę pracującą w sąsednm pomeszczenu /2013 Cśnene akustyczne: 39 db(a): pozom dźwęku w odległośc 1 m od urządzena. Pozom hałasu jest zblżony do cchego otoczena bblotek. Pozom głośnośc Szept Cśnene akustyczne 39 dba 30 dba 48 dba 49 dba 50 dba 60 dba 70 dba Lodówka Kocoł Dakn Telewzor / cche buro Suszarka do włosów Odkurzacz Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

64 Do budynków meszkalnych o newelkej powerzchn 24 kw Wydajność Model dwufunkcyjny: kw Model jednofunkcyjny: kw Modulacja Urządzene może osągnąć 3 kw ze współczynnkem modulacj 1:8. To gwarantuje, że podczas operacj włączana/ wyłączana zużyta zostane mnmalna lość energ. Termoregulacja Urządzene jest sterowane na podstawe danych uzyskanych z zewnętrznego czujnka temperatury termostatu pokojowego. Newelke wymary Ta najnowocześnejsza konstrukcja o powerzchn zaledwe 0,06 m 3, łączy w sobe moc z estetyką. Pełna kondensacja Cepło utajone z gazów spalnowych jest odzyskwane, co prowadz do zwększena efektywnośc energooszczędnośc. Tryb komfortowy Kocoł oferuje optymalny pozom komfortu. Wysoka klasa energetyczna Klasa efektywnośc zgodne z dyrektywą eko-projektowana UE Lot1. (A) System Lambda Gx Najlepsza technologa spalana oferuje nezrównaną sprawność energooszczędność. IP5D EFFICIENCY Ochrona elektryczna Kocoł dzęk klase ochrony IP5D jest urządzenem bezpecznym. Efektywność Przy pełnej kondensacj efektywność na pozome aż do 109%. Pompa sterowana częstotlwoścą Sterownk częstotlwośc montoruje zużyce energ, zwększa efektywność zapewna energooszczędność. Ccha praca Bardzo nske pozomy głośnośc zgodne z nowym standardam UE. Spalane Premx Idealny proces spalana dzęk odpowednemu zmeszanu gazu powetrza zanm dotrą do palnka. Wyśwetlacz LCD Przycągające wzrok przyjazne dla użytkownka wzornctwo. Podwójny wymennk cepła Urządzene wykorzystuje wymennk cepła Dakn wyposażony w technologę f r mową oraz wymennk wodny ze stal nerdzewnej. Prosta konserwacja Szczegóły projektowe ułatwają konserwację. Sterownk onlne za pośrednctwem aplkacj Kontrolowane jednostk wewnętrznej z dowolnego mejsca dzęk aplkacj (opcjonalny adapter WLAN) 66 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

65 D2CND-A1A/D2CND-A4A 10.1 Gazowy kocoł kondensacyjny Bardzo kompaktowy gazowy kocoł kondensacyjny Bardzo newelke wymary elastyczność stosowana: możlwość zanstalowana w prawe każdych warunkach w pomeszczenu (w budynku na zewnątrz) dzęk zabezpeczenu przed zamarzanem nstalacj wodnej Łatwy serws: dostęp do wszystkch częśc po zdjęcu przednego panelu Wysoka efektywność grzewcza aż do 108% Typoszereg o wysokm stopnu modulacj 1:8 : wydajność jest dostosowywana w oparcu o wymagane obcążene ceplne budynku od 3 do 24 kw od 5 do 35 kw Możlwość połączena z kolektoram słonecznym dla jeszcze wększej efektywnośc energetycznej Model C (model dwufunkcyjny) - kocoł wyposażono w płytowy wymennk cepła, aby natychmastowo zapewnć cepłą wodę użytkową Model T (model jednofunkcyjny) - kotła ne wyposażono w płytowy wymennk cepła. Wytwarzane cepłej wody użytkowej dzęk zewnętrznemu zbornkow magazynującemu podgrzaną wodę Model A1 - układ napełnana wewnętrzny Model A4 - układ napełnana zewnętrzny Jednostka wewnętrzna D2xND 2TND012A4A 2TND018A4A 2TND024A4A 2TND028A4A 2TND035A4A 2CND024A1A 2CND028A1A 2CND035A1A szt (PLN) Centralne ogrzewane Nom. Mn.~Maks. kw 2,9/11,2 2,9/17,0 2,9/23,5 4,8/27 4,8/34 2,9/23,5 4,8/27 4,8/34 Cepła woda użytkowa Obcążene ceplne Qn (wartość opałowa) Obcążene ceplne Qn (wartość opałowa górna) Nom. Mn.~Maks. kw 3,2/12,4 3,2/18,9 3,2/26,1 5,3/30 5,3/37,8 3,2/26,1 5,3/30 5,3/37,8 Wydajność Pn w 80/60 C Mn./Nom. kw 2,8/10,9 2,8/16,6 2,8/22,8 4,6/26,3 4,6/33,2 2,8/22,8 4,6/26,3 4,6/33,2 Wydajność Mn./Nom. kw 3,1/12,0 3,1/18,0 3,1/24,0 5,2/28,2 5,2/35 3,1/24,0 5,2/28,2 5,2/35 Pnc w 50/30 C Cśnene wody (PMS) Maks. bar 3 Temperatura Maks. C 100 wody Efektywność Wartość opałowa % 98,6 98,2 97,9 98,2 97,9 - - Zakres pracy Mn.~Maks. C 30/80 Średnca nstalacj rurowej 19 (3/4 ) męske Obcążene Nom. Mn.~Maks. kw 2,9/11,2 2,9/17,0 2,9/23,5 4,8/29,5 4,8/34 2,9/23,5 4,8/29,5 4,8/34 ceplne (wartość opałowa) Qnw Obcążene Nom. Mn.~Maks. kw 3,2/12,4 3,2/18,1 3,2/26,1 5,3/32,7 5,3/37,7 3,2/26,1 5,3/32,7 5,3/37,7 ceplne (wartość opałowa górna) Qnw Wartość progowa cepłej wody użytkowej l/mn - 2,5 2,0 2,5 Temperatura Ustawene fabryczne C 50 Zakres Mn.~Maks. C 35/60 pracy Średnca nstalacj rurowej 19 (3/4 ) męske Średnca połączena dla przepływu powrotu cepła mm 12,7 (1/2 ) męske Gaz Średnca połączena mm Średnca połączena gazowego mm 19 (3/4 ) męske Zużyce (G20) Mn.~Maks. m³/h 0,31/1,18 0,31/1,80 0,31/2,48 0,511/2,89 0,511/3,63 0,31/2,48 0,511/2,89 0,511/3,63 Zużyce (G25) Mn.~Maks. m³/h 0,36/1,38 0,36/2,09 0,36/2,89 0,59/3,32 0,59/4,19 0,36/2,89 0,59/3,32 0,59/4,19 Zużyce (G31) Mn.~Maks. m³/h 0,12/0,46 0,12/0,69 0,2/1,1 0,2/1,38 0,12/0,96 0,2/1,1 0,2/1,38 Powetrze nawewane Przyłącza mm 100 Koncentryczne 1 Spalny Przyłącza mm 60 Ogrzewane pomeszczeń Infor. ogólne Podgrzewane cepłej Infor. wody użytkowej ogólne ŋs (efektywność sezonowa ogrzewana pomeszczeń) % 93 Klasa efektywnośc sezonowej ogrzewana pomeszczeń A Deklarowany profl obcążena - XL ŋwh (efektywność % podgrzewana wody) Klasa efektywnośc energetycznej - A podgrzewana wody Obudowa Kolor Tytanowa bel (Ral9003) Materał blacha cenka Galwanzowana blacha stalowa powlekana farbą sproszkowaną blacha cenka Galwanzowana blacha stalowa powlekana farbą sproszkowaną Wymary Jednostka Wys. x Szer. Obudowa mm 590x400x x440x x x440x295 x Głęb. x256 Cężar Jednostka kg Zaslane Faza/Częstotlwość/Napęce Hz/V /50/230 /50/230 /50/230 Pobór mocy Maks. W elektrycznej Tryb gotowośc W 3,5 2,7 3,5 2,7 D2CND Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

66 Opcje D2CND / D2TND Kategora Materał nr Ops Elementy sterujące Sterowane systemem - kaskadowy Odprowadzene spaln Czujnk zewnętrzny DRSLRTESENSAA DOTROOMTHEAA DRGATEWAYAA Czujnk temperatury do nstalacj solarnej Dakn OT+ termostat pokojowy Bramka komunkacyjna DRCASCACONTAA Sterownk do systemu kaskadowego (E V1) DRZONECCONTAA DRCOCOADPTRAA DRCBROOMTHEAA DRFLWTESENSAA DRODRTESENSAA DRSTKTESENSAA DRMEEA60100BA DRDECOP8080BA DRDECO80125BA Sterownk strefowy (E8.1124) Adapter CoCo OT-CAN Termostat pokojowy magstral CAN Lago Czujnk temperatury przepływu (system kaskadowy) Czujnk temperatury zewnętrznej (system kaskadowy) Czujnk temperatury w zbornku magazynującym (system kaskadowy) Kolanko złącza PP 60/100 + MP (0 mm)* Adapter modułu podwójnego 80/80 + MP (0 mm)* Pon. zł. 60/100-80/125 + MP(0 mm)* Układ mechanczny DRCOVERPLATAA Nakładka maskująca przyłącza ( kw) DRCOVERPLA2AA Nakładka maskująca przyłacza (28-35 kw) Zestaw zaworów Zespoły pomp nne DRVALVEKIC1AA Zestaw zaworów, zawory C1-90 DRVALVEKIC2AA Zestaw zaworów, zawory C2-90 DRVALVEKIT1AA Zestaw zaworów, zawory T1-90 DRVALVEKIT2AA Zestaw zaworów, zawory T2-90 (Nr mat.) (Nr mat.) Zespół pomp nemeszających (ops) Zespół pomp meszających (ops) szt (PLN) Do zastosowań rezydencyjnych, komercyjnych przemysłowych

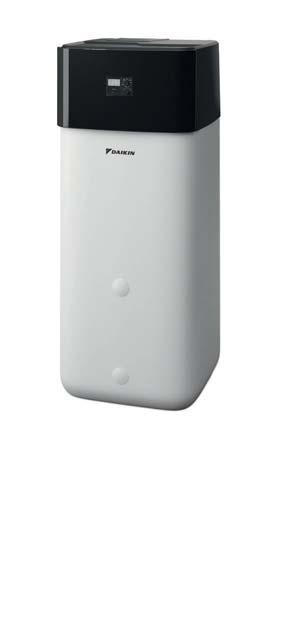

67 10.2. GCU compact Połączene nowoczesnej gazowej technolog kondensacyjnej ze zbornkem buforowym Dlaczego warto wybrać GCU compact Dakn? GCU compact łączy w sobe nowoczesną gazową technologę z bezcśnenowym zbornkem buforowym. Klenc dostają najwyższy komfort grzewczy, technologę hgencznego podgrzewana wody oraz newelką powerzchnę zabudowy. NOWY gazowy kocoł kondensacyjny Dakn Welowymarowość Możlwość połączena z nstalacją solarną nnym źródłem cepła Najwyższa hgena Zgodność z najwyższym standardam dotyczącym wody santarnej Sterowane Możlwość sterowana bezprzewodowego Atrakcyjne wzornctwo Kompaktowe wymary GCU compact 3xx: 595 x 615 x mm GCU compact 5xx: 790 x 790 x mm Wysoka sprawność Dzęk funkcj ISM/ntelgentnego rozruchu oferuje o 107% wększą efektywność energetyczną Wysok profl poboru c.w.u. (3xx = L) (5xx = XL) Korzyśc GCU compact Łatwa nstalacja obsługa serwsowa Lambda Gx System Lambda Gx z w pełn elektronczną kontrolą lośc gazu powetrza Efektywność energetyczna Zbornk buforowy z technologą hgencznego podgrzewana wody Konstrukcja oszczędzającą mejsce: gazowy kocoł zbornk buforowy są połączone w jedno urządzene Rozwązane przyszłoścowe elastyczne: do urządzena można podłączyć w dowolnym momence system kolektorów słonecznych Najwyższy komfort grzewczy dostosowany do Twojego domu Moc wyjścowa od 500 W do 28 kw dzęk Intelgentnemu zarządzanu zbornkem (ISM) A A D2U50GB028AA / 4xEKSH26P1 / Integrated Controller XL A ++ XL A + A ++ Na przykład: D2U50GB028AA / 4xEKSH26P1 / Zntegrowany sterownk Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

68 D2U30GB-A/D2U30GC-A/D2U50GB-A/D2U50GC-A Kocoł gazowy GCU compact Połączene nowoczesnej gazowej technolog kondensacyjnej ze zbornkem buforowym Oszczędzający mejsce gazowy kocoł kondensacyjny ze zntegrowanym zbornkem akumulacyjnym cepła / kolektorem słonecznym Technologa spalana Auto Adaptve Lambda Gx do wszystkch typów gazu Unwersalne zastosowane dzęk ntelgentnemu zarządzanu zbornkem mocy wyjścowej 0,5-28 kw Wysok komfort ceplny wytwarzana c.w.u. ze zntegrowanym zbornkem buforowym ECH2O: technologa hgencznego przygotowana cepłej wody Łatwa ntegracja zbornka buforowego oraz w okrese późnejszym dodatkowego źródła cepła Uwaga: sterownk kolektora słonecznego (pokazany na rysunku) jest D2U50GC-A D2U30GB-A dostępny jako opcja, ne jest elementem standardowym D szt (PLN) Centralne ogrzewane Obcążene ceplne Qn Nom. Mn.~Maks. kw (wartość opałowa) Obcążene ceplne Qn (wartość opałowa górna) Nom. Mn.~Maks. kw Mn./Nom. kw Mn./Nom. kw Cśnene wody (PMS) Maks. bar Temperatura wody Maks. C Zakres pracy Mn.~Maks. C Cepła woda użytkowa Obcążene ceplne (wartość opałowa) Qnw Nom. Mn.~Maks. kw Obcążene ceplne (wartość Nom. Mn.~Maks. kw opałowa górna) Qnw Moc wyjścowa Mn./Nom. kw Temperatura Ustawene fabryczne C Zakres pracy Mn.~Maks. C Średnca nstalacj rurowej Wlot zmnego powetrza-wylot cepłego powetrza Cale Gaz Przyłącza Średnca mm Mn.~Maks. m³/h Mn.~Maks. m³/h Mn.~Maks. m³/h Powetrze nawewane Przyłącza mm Koncentryczne Spalny Przyłącza mm Obeg wodny Średnca nstalacj rurowej Zoll Ogrzewane pomeszczeń Infor. ogólne ηs (efektywność sezonowa ogrzewana pomeszczeń) % Klasa efektywnośc sezonowej ogrzewana pomeszczeń Podgrzewane cepłej wody użytkowej Infor. ogólne L XL XL ηwh (efektywność podgrzewana wody) % Klasa efektywnośc energetycznej podgrzewana wody A Obudowa Kolor Materał - Wymary Jednostka Obudowa mm Cężar Jednostka kg Zaslane Faza/Częstotlwość/Napęce Hz/V Pobór mocy Maks. W elektrycznej Tryb gotowośc W System solarny ze zbornkem buforowym Połączena nstalacj rurowej solarne-przepływ Cale D szt (PLN) Centralne ogrzewane Obcążene ceplne Qn Nom. Mn.~Maks. kw (wartość opałowa) Obcążene ceplne Qn Nom. Mn.~Maks. kw (wartość opałowa górna) Mn./Nom. kw Mn./Nom. kw Cśnene wody (PMS) Maks. bar Temperatura wody Maks. C Zakres pracy Mn.~Maks. C Cepła woda użytkowa Obcążene ceplne Nom. Mn.~Maks. kw (wartość opałowa) Qnw Obcążene ceplne (wartość Nom. Mn.~Maks. kw opałowa górna) Qnw Moc wyjścowa Mn./Nom. kw Temperatura Ustawene fabryczne C Zakres pracy Mn.~Maks. C Połączena nstalacj rurowej Wlot zmnego powetrza-wylot cepłego powetrza Cale Gaz Przyłącza Średnca mm Mn.~Maks. m³/h Mn.~Maks. m³/h Mn.~Maks. m³/h Powetrze nawewane Przyłącza mm Koncentryczne Spalny Przyłącza mm Obeg wodny Połączena nstalacj rurowej Zoll Ogrzewane pomeszczeń Infor. ogólne ηs (efektywność sezonowa ogrzewana pomeszczeń) % Klasa efektywnośc sezonowej A ogrzewana pomeszczeń Podgrzewane cepłej wody użytkowej Infor. ogólne L XL XL ηwh (efektywność podgrzewana wody) % Klasa efektywnośc energetycznej podgrzewana wody A Obudowa Kolor Materał - Wymary Jednostka Obudowa mm Cężar Jednostka kg Zaslane Faza/Częstotlwość/Napęce Hz/V Pobór mocy Maks. W elektrycznej Tryb gotowośc W System solarny ze zbornkem buforowym Połączena nstalacj rurowej solarne-przepływ Cale 70 Do zastosowań rezydencyjnych, komercyjnych przemysłowych A

69 Gazowy kocoł kondensacyjny Połączene gazowej technolog kondensacyjnej/technolog solarnej, GCU compact Wyposażene dodatkowe Typ Nr kat. Sterownk pokojowy Dogodny sterownk z możlwoścą montażu na ścane do użytku jako a) Zdalny sterownk (sterownk zew. urządzena) b) Moduł meszający (dodatkowy lub samodzelny) c) Termostat pokojowy dla wymennka cepła RoCon U szt. (PLN) 850 Moduł meszający Sterownk do zaworu meszającego z pompą ze sterowanem prędkoścą o wysokej sprawnośc z czujnkem obegu meszalnka a) w połączenu ze sterownkem urządzena (RoCon B1) Parametry meszalnka regulowane za pomocą generatora cepła. a) w połączenu ze sterownkem pokojowym (RoCon U1) 1. możlwość korzystana w charakterze rozwązana samodzelnego 2. możlwość zntegrowana w systeme za pośrednctwem BUS RoCon M Czujnk temperatury zewnętrznej do wygodnej regulacj RoCon W połączenu ze sterownkem meszalnka RoCon M1, gdy jest on używany jako rozwązane strefowe lub samodzelne RoCon OT Bramka do podłączena sterownka do Internetu z myślą o zdalnym sterowanu źródłem cepła z telefonów komórkowych (APP). RoCon G (marka Dakn) Bramka do podłączena sterownka do Internetu z myślą o zdalnym sterowanu źródłem cepła z telefonów komórkowych (APP). RoCon G (marka Rotex) Zestaw do odprowadzena spaln, GCU compact Zestaw przyłączy o podwójnych ścanach z kolankam 2x45 z przedłużaczem łączącym z DN60 / 100 na DN80 / 125. Wyposażene dodatkowe, gdy ne są używane standardowe przyłącza do gazów komnowych (zestaw GCU 1). Zestaw GCU D6 PA Wyposażene dodatkowe do pracy nezależnej od powetrza w pomeszczenu, gdy ne są używane standardowe przyłącza do gazów komnowych (zestaw GCU 1). E6 PA Do meszanego obegu grzewczego. Gotowy do podłączena w obudowe z zolacją ceplną, z pompą obegową z regulacją cśnena o wysokej sprawnośc, meszalnkem z slnkem, zaworam odcnającym wyśwetlaczam temperatury Zespół pompy bez meszalnka Do meszanego obegu grzewczego. Gotowy do podłączena w obudowe z zolacją ceplną, z pompą obegową ze sterowanem PWM o wysokej sprawnośc, meszalnkem z slnkem, zaworam odcnającym wyśwetlaczam temperatury Zestaw mocowań do zespołu meszalnka MK1/MK2 1" gwnt żeńsk x 1 1 / 2 płaske uszczelnene. VMK Hamulec konwekcyjny Aby zapobec cyrkulacj pod wpływem grawtacj w obegach wody Sancube ze zbornkem buforowym, 2 szt., odpowedn do 95 C, do nstalacj w jakchkolwek przyłączach wymennka cepła z boku zbornka z wyjątkem wymennka cepła w nstalacj solarnej cśnenowej SKB Kompaktowy oddzelacz szlamu z kurkem spustowym zolacją ceplną. Wlot G1-IG (nakrętka złącza), wylot G1-lG. SAS Uwaga: Aby unknąć cyrkulacj grawtacyjnej w obegach wody podłączonych do zbornków magazynujących, zaleca sę zanstalowane hamulców cyrkulacj (na przykład, typ SKB). Jeżel jest to koneczne, należy zamówć osobno. Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

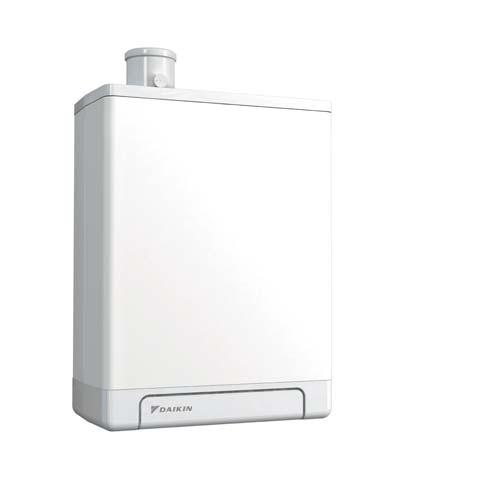

70 STRONY ARGUMENTACJI Gazowy kocoł kondensacyjny Gazowy kocoł kondensacyjny Dlaczego gazowy kocoł kondensacyjny Dakn? wody użytkowej dzęk nowemu podwójnemu wymennkow cepła Prosta nstalacja na newelkej powerzchn Paket B podwójnemu wymennkow cepła 1. Dzęk perwszemu wymennkow cepła uzyskuje sę maksymalną poprzez skraplane gazów komnowych. [Unkalna funkcja Dakn] 2. Skraplane za pośrednctwem drugego wymennka cepła zapewna maksymalną efektywność wytwarzana cepłej wody użytkowej. Prosta nstalacja na newelkej powerzchn Czas nstalacj zostaje skrócony do mnmum Czas nstalacj zostaje skrócony do mnmum zmontowanego paketu B, który zawera wszystke zmontowanego paketu B, który zawera wszystke gazowy kocoł kondensacyjny Dakn jest wytrzymalszy gazowy kocoł kondensacyjny Dakn jest wytrzymalszy Sterowane na odległość Zaprogramuj swój gazowy kocoł kondensacyjny Narzędza Extranet Opcje dodatkowe dla kotła EK(H)OMB(G): Unkalny na rynku: podwójne skraplane, ne wytwarzana cepłej wody użytkowej decyduje eksploatacj Poznaj nasz nowy portal bznesowy: my.dakn.pl (PLN) Proste wyszukwane nformacj Dostęp za pośrednctwem urządzeń moblnych lub komputera Dostosuj opcje tak, aby wdzeć te, które są odpowedne dla Cebe Opcja ops szt EKPS Zestaw konwersj na gaz G31 (propan) EKOMBG22 50 EKPS Zestaw konwersj na gaz G31 (propan) EHOB18, EKOMB22, EKOMBG28 50 EKHY Zestaw konwersj na gaz G31 (propan) EKOMB28, EKOMB33, EHOB42 85 EKPS Zestaw konwersj na gaz G31 (propan) EHOB12 50 EKFJS1A Konsola przył. z naczynem przeponowym 8l zaworam - 12,18,22kW 880 EKFJM1A Konsola przył. z naczynem przeponowym 8l zaworam - 28kW 880 EKFJL1A Konsola przył. z naczynem przeponowym 8l zaworam - 33, 42kW 880 Internet EKCP1A Pokrywa na rury 90 EKVK1A Paket zaworów odcnających 610 EKHY Adapter do przewodu komnowego 80/ EK3WV1A Zawór 3-drogowy 400 EKOSK1A Czujnk temperatury zewnętrznej 90 Znajdź nasze rozwązana dla różnych zastosowań na strone: for-your-home/needs/heatng/condensng-bolers/ ze smartfona, tabletu lub komputera dzęk sterownkow RTRNETA3AA. 72 Do zastosowań rezydencyjnych, komercyjnych przemysłowych Lteratura Zobacz całą dostępną lteraturę support-and-manuals/ catalogues

71 EHOB-AH/EHOBG-AH/EKOMB-AH/EKOMBG-AH Gazowy kocoł kondensacyjny Gazowy kocoł kondensacyjny o najwyższej efektywnośc do ogrzewana wytwarzana cepłej wody użytkowej Gazowy kocoł kondensacyjny o dużej efektywnośc. Gazowy kocoł kondensacyjny o najwyższej efektywnośc dzęk wymennkow cepła z labryntowym lamelam, który poprawa wymanę cepła Nske koszty eksploatacyjne zarówno w trybe ogrzewana, jak wytwarzana cepłej wody użytkowej dzęk nowemu podwójnemu wymennkow cepła Maksymalny komfort grzewczy cepła woda użytkowa wtedy, gdy jest potrzebna Szybka, prosta nstalacja na newelkej powerzchn dzęk opcjonalnemu wstępne zmontowanemu paketow B zawerającemu wszystke pomocncze komponenty EKOMB-AH Jednostka wewnętrzna EHOBG/EHOB 12A 18A 12AH 18AH 42AH szt. (PLN) Centralne ogrzewane Obcążene ceplne Qn Nom. Mn.~Maks. kw 3,5/12,5 5,6/18,7 3,5/11,8 5,6/18,7 7,8/42,5 (wartość opałowa) Obcążene ceplne Qn (wartość opałowa górna) Nom. Mn.~Maks. kw 3,9/13,9 6,2/20,8 3,9/13,1 6,2/20,8 7,8/42,5 Wydajność Pn w 80/60 C Mn./Nom. kw -/12,2 -/17,8 3,4/11,5 5,4/17,8 -/40,9 Wydajność Pnc w 50/30 C Mn./Nom. kw -/- 3,8/12,0 5,9/18,1 8,4/- Wydajność w 40/30 C Mn. kw - 3,8 6,0 - Cśnene wody (PMS) Maks. bar 3-3 Temperatura wody Maks. C - 90 Efektywność Wartość opałowa % Zakres pracy Mn.~Maks. C 30/90 Gaz Przyłącza Średnca mm 15 Zużyce (G20) Mn.~Maks. m³/h 0,36/1,30 0,58/1,94 0,36/1,22 0,58/1,94 0,81/4,41 Zużyce (G25) Mn.~Maks. m³/h 0,42/1,50 0,67/2,25 0,42/1,42 0,67/2,25 0,94/5,10 Zużyce (G31) Mn.~Maks. m³/h 0,14/0,49 0,22/0,74 0,14/0,47 0,22/0,74 0,31/1,68 Powetrze nawewane Przyłącza mm 100 Koncentryczne 1 Gazy komnowe Przyłącza mm 60 Ogrzewane pomeszczeń Infor. ogólne ηs (efektywność sezonowa ogrzewana pomeszczeń) % Klasa efektywnośc sezonowej ogrzewana pomeszczeń A Obudowa Kolor Bały - RAL9010 Materał Blacha powlekana Wymary Jednostka Wysokość x Szerokość x Głębokość Obudowa mm 590x450x x450x240 Cężar Jednostka Puste kg 28 Zaslane Faza/Częstotlwość/Napęce Hz/V -/50/230 Pobór mocy Maks. W elektrycznej Tryb gotowośc W 2 Jednostka wewnętrzna EKOMB /EKOMBG 22AH 28AH 33AH 22A 28A 33A szt. (PLN) Centralne Obcążene ceplne Qn Nom. Mn.~Maks. kw 5,6/18,7 7,1/23,7 7,2/27,3 5,5/23,3 7,2/29,1 7,5/32,7 ogrzewane (wartość opałowa) Obcążene ceplne Qn Nom. Mn.~Maks. kw 6,2/20,8 7,9/26,3 8,0/30,3 6,1/25,9 8,0/32,3 8,3/36,3 (wartość opałowa górna) Wydajność Pn w 80/60 C Mn./Nom. kw -/17,8 -/22,8 7,1/26,3 5,4/22,7 7,1/28,4 7,4/32,1 Wydajność Pnc w 50/30 C Mn./Nom. kw -/- 7,8/27,1 5,9/23,8 7,7/31,1 8,2/35,0 Wydajność w 40/30 C Mn. kw - 7,7 5,9 7,7 8,2 Cśnene wody (PMS) Maks. bar 3-3 Temperatura wody Maks. C - 90 Efektywność Wartość opałowa % Cepła woda użytkowa Obcążene ceplne (wartość opałowa) Qnw Nom. Mn.~Maks. kw 5,6/22,1 7,1/28,0 -/- 5,5/23,3 7,2/29,1 7,5/32,7 Obcążene ceplne (wartość Nom. Mn.~Maks. kw 6,2/24,6 7,9/31,1 -/- 6,1/25,9 8,0/32,3 8,3/36,3 opałowa górna) Qnw Moc wyjścowa Mn./Nom. kw -/- 5,9/22,7 7,7/28,4 8,2/32,1 Wartość progowa cepłej wody użytkowej l/mn 1,5-1,5 Przepływ wody Natężene Nom. l/mn 10,0 (1) / 6,0(2) 12,5 (1) / 7,5(2) - 10,0 (1) / 6,0(2) 12,5 (1) / 7,5(2) 15,0 (1) / 9,0(2) Temperatura Ustawene fabryczne C 60 Zakres pracy Mn.~Maks. C 40/65 -/- Gaz Przyłącza Średnca mm Zużyce (G20) Mn.~Maks. m³/h 0,58/2,29 0,74/2,46 -/- 0,57/2,42 0,75/3,02 0,78/3,39 Zużyce (G25) Mn.~Maks. m³/h -/- 0,66/2,80 0,86/3,50 0,80/3,93 Zużyce (G31) Mn.~Maks. m³/h 0,22/0,87 -/- 0,22/0,92 0,28/1,15 0,30/1,29 Powetrze nawewane Przyłącza mm Koncentryczne - 1 Gazy komnowe Przyłącza mm Ogrzewane pomeszczeń Infor. ogólne ηs (efektywność sezonowa ogrzewana pomeszczeń) % Klasa efektywnośc sezonowej ogrzewana pomeszczeń A Podgrzewane cepłej Infor. ogólne Deklarowany profl obcążena L XL L XL wody użytkowej ηwh (efektywność podgrzewana wody) % Klasa efektywnośc energetycznej A podgrzewana wody Obudowa Kolor Bały - RAL Bały - RAL9010 Materał Blacha powlekana - Blacha powlekana Wymary Jednostka Wys. x Szer. x Głęb. Obudowa mm 590x450x x450x240 -x-x- 590x450x x450x x450x240 Cężar Jednostka Puste kg Zaslane Faza/Częstotlwość/Napęce Hz/V /50/230 Pobór mocy Maks. W 80 elektrycznej Tryb gotowośc W 2 (1) Nastawa 40 C (2) Nastawa 60 C Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

72 11. Termczny system solarny Systemy solarne Dakn maksymalzują zastosowana słonecznej energ odnawalnej przez zastosowane wysokosprawnych płaskch kolektorów słonecznych. Termczny system solarny Dakn jest dostępny w wersj bezcśnenowej cśnenowej został zaprojektowany do pracy w połączenu z pompam cepła typu wodapowetrze Dakn Altherma dla uzyskana maksymalnej sprawnośc. Panele solarne posadają aprobatę Solar Keymark nadają sę do domowych RHI. Bezcśnenowy system solarny Cśnenowy system solarny > Bezcśnenowy system solarny jest układem wymagającym newelkej obsług nepotrzebującym czynnków chłodzących > Składa sę z bezcśnenowego zasobnka cepła, który może być łączony z pompam cepła Dakn Altherma lub nnym pomocnczym źródłem cepła. > Woda w zasobnku jest pompowana do panel słonecznych, podgrzewana wraca celem stratyf kacj w zasobnku cepła Dakn > Kedy energa słoneczna ne jest dostępna, kolektory słoneczne opróżnają sę a woda śceka ponowne do zasobnka 74 System cśnenowy System bezcśnenowy Do zastosowań rezydencyjnych, komercyjnych przemysłowych > Cśnenowy system solarny przesyła cepło do newentylowanego zbornka poprzez specjalne zaprojektowany zestaw wymennków cepła. Pozwala to na ogrzane całego zbornka przez energę słoneczną > Podczas nagrzewana słonecznego, pompa cepła jest wyłączana w celu zapewnena maksymalnej sprawnośc Wolnostojacy system > Wolnostojący system solarny jest kombnacją systemu cśnenowego dwuwężowncowego zbornka został zaprojektowany w celu połączena z pomocnczym kotłem gazowym > Idealny do zastosowań zaadaptowanych dla gazu

73 Panel słoneczny EKSV / EKSH Kolektor słoneczny Solarna stacja pomp Sterownk solarny Zbornk buforowy cwu EKSV21P EKSV26P EKSH26P szt. (PLN) Typ Ponowy Ponowy Pozomy Wymary Wysokość x Szerokość x Głębokość mm 2000x1006x x1300x x2000x85 Masa kg Maks. cśnene robocze Bar Maks. temperatura w C Informacje dla rzeczoznawców SAP nstalatorów MCS Strefa szczelny brutto/ netto m / / / 2.36 Sprawność zero strat Współczynnk strat cepła (a1) W/m 2.K Współczynnk strat cepła (a2) W/m 2.K Solarna stacja pomp EKSRD / EKSRP EKSRDS2A EKSRPS4A szt. (PLN) System cśnenowy bezcśnenowy Wymary Wysokość x Szerokość x Głębokość mm 410x240x x815x142 Zaslane 230 / 50Hz 230 / 50Hz Pompa solarna Grundfos solar Grundfos UPS (x2) Maks. pobór mocy przez pompę W Maks. cśnene robocze Bar 6 - Maks. wydajność pompy m 3 /h 2 - Zakres temperatur C (160 krótk okres) - Connectons - 1¼ Żeńsk dla śruby perścena zacskowego Ø 22 (x4) - Sterownk solarny Part of EKSRPS4A Wymary Wysokość x Szerokość x Głębokość mm 60x145x95 - Zaslane 230 / 50Hz 230 / 50Hz Maks. pobór energ W 5 2 Wyśwetlacz Zwykły tekst Zwykły tekst Zasobnk cepła CWU EKHWP EKHWP300B EKHWP500B EKHWP300PB EKHWP500PB szt. (PLN) Pojemność magazynowa ltrów Masa (pusty) kgs Masa (napełnony) kgs Wymary Wysokość x Szerokość x Głębokość mm 1640x615x x790x x615x x790x1658 Maks. temperatura magazynowana C Strata cepła przy 60 C kwh/24h Klasa efektywnośc energetycznej B B B B Materał wężowncy Stal Pojemność wody ptnej ltrów Maks. cśnene robocze (woda ptna) Bar Powerzchna wężowncy DHW m Informacje dla rzeczoznawców SAP nstalatorów MCS Objętość całkowta (V) ltrów Dedykowana objętość solarna (Vs) ltrów Powerzchna wężowncy solarnej m 2 N/A N/A Wydajność wężowncy grzejnej ltrów Powerzchna wężowncy grzejnej m Połączena rurowe Zmna gorąca woda Cale Gwnt zewnętrzny 1 1 męsk Ogrzewane przepływ/ powrót Cale 1 Żeńsk / 1 męsk 1 Żeńsk / 1 męsk Solarne Cale Gwnt wewnętrzny 1 3/4 Żeńsk and 1 męsk Dane wydajnośc ceplnej Objętość gorącej wody przy danej prędkośc poberana; bez ponownego nagrzewana (wejśce = 10 C/ wyjśce = 40 C/ magazyn = 50 C) Czas ponownego nagrzewana (Wh) przy danej objętośc poberana (wejśce = 10 C/ wyjśce = 40 C/ magazyn = 50 C) ltrów 8 l/mn = l/mn = l/mn = 364 (1) 12 l/mn = 318 (1) 8 l/m = l/m = l/m = l/m = 282 mns Z pompą cepła 8kW 90 ltrów = ltrów = 45 Z pompą cepła 16kW 90 ltrów = ltrów = 25 Z pompą cepła 8kW 90 ltrów = ltrów = 45 Z pompą cepła 16kW 90 ltrów = ltrów = 25 Kombnacja zasobnka cepła DHW EKHWP300B EKHWP500B EKHWP300PB EKHWP500PB Dakn Altherma LT ERLQ004-8 ERLQ ERLQ004-8 ERLQ Zestaw połączeń (2) EKDVCPLT3HX EKDVCPLT5H EKDVCPLT3HX EKDVCPLT5H Grzałka zanurzenowa (wymagana) EKBH3S EKBH3S EKBH3S EKBH3S Dakn Altherma HT ERRQ ERRQ ERRQ ERRQ Zestaw połączeń EKEPHT3H EKEPHT5H EKEPHT3H EKEPHT5H Grzałka zanurzenowa (opcjonalna) z grzałką zanurzenową 2. zestawy połączeń zawerają zawór 3-drogowy, czujnk zawory odcnające Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

74 Termczny system solarny Dakn Panele słoneczne, elementy mocujące zestawy nstalacyjne Ops Numer częśc szt. (PLN) Panel solarny (ponowy) - Standard (2000 x 1300 x 85mm), powerzchna szczeln 2.35m2, masa 42kg, zawartość wody 1.7 L. Maks. 6 barów EKSV26P Uwaga: Cśnenowy system solarny maks. 3 panele, system drenażowy maks. 5 panel Panel solarny (ponowy) - mały (2000 x 1006 x 85mm), powerzchna szczeln 1.79m2, masa 35kg, zawartość wody 1.3 L. Maks. 6 barów EKSV21P Uwaga: Cśnenowy system solarny maks. 3 panele, system drenażowy maks 5 panel Panel solarny (pozomy) - standard (1300 x 2000 x 85mm), powerzchna szczeln 2.35m2, masa 42kg, zawartość wody 2.1 L. Maks. 6 barów EKSH26P Uwaga: Tylko dla systemów cśnenowych Zestaw do połączena 2 panel solarnych Proflowy łącznk montażowy, złącze kompensacyjne podwójne śruby mocujące RTX 240 Szyna montażowa do panel ponowych Składająca sę z proflowych szyn montażowych zabezpeczających cęgen do panel solarnych Uwaga: Różne dla panel standardowych małych dla EKSV21P (Was ) dla EKSV26P (Was EKSFIXMP130) dla EKSH26P (Was EKSFIXMP200) 400 4x Hak wsporcze dla płytek wysokoproflowych 4 podwójne cęgna dachowe o regulowanej wysokośc włączne z materałem mocującym dla jednego panelu solarnego RTX 480 Uwaga: Było EKSFIXADP 4x Hak wsporcze dla płytek płaskch (osłona) 4 płytk dachowe do płaskch pokryć dachowych, np., osłona, dla jednego panelu solarnego Uwaga: Było EKSFIXADS 4x Hak wsporcze dla wygętych pokryć dachowych włączne z materałem mocującym dla jednego panelu solarnego l RTX 270 Uwaga: Było EKSFIXWD 76 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

75 Termczny system solarny Dakn Panele słoneczne, elementy mocujące zestawy nstalacyjne (wspólne częśc składowe) Ops Numer częśc szt. (PLN) 4x Hak wsporcze dla dachów krytych blachą Włączne z materałem mocującym dla jednego panelu solarnego RTX 330 Uwaga: Było EKSFIXBD Zestaw nstalacyjny do wbudowana w dach dla 2x panel ponowych Dla dwóch panel solarnych, blachy pokryć kompletne z materałem montażowym Mnmalny kąt dachu 15 Uwaga: Różne dla panel standardowych małych dla EKSV26P dla EKSV21P Wbudowany zestaw rozszerzena dla 1 dodatkowego panelu ponowego Dla jednego kolejnego panelu solarnego, blachy pokryć kompletne z materałem montażowym Mnmalny kąt dachu 15 Uwaga: Różne dla panel standardowych małych dla EKSV26P dla EKSV21P Zestaw dla dachu płaskego dla 2x panel ponowych Wstępne zmontowany system do łatwego montażu, z regulacją przyrostową nachylena panel solarnych pomędzy stopn Uwaga: Tylko dla EKSV26P Płask zestaw rozszerzena dachu dla 1 dodatkowego panelu ponowego Wstępne zmontowany system do łatwego montażu, z regulacją przyrostową nachylena panel solarnych pomędzy stopn Uwaga: Tylko dla EKSV26P Zestaw dla dachu płaskego dla 1 panelu pozomego Wstępne zmontowany system do łatwego montażu, z regulacją przyrostową nachylena panel solarnych pomędzy stopn Uwaga: Tylko dla EKSH26P Zestaw rozszerzena dla dachu płaskego dla 1 dodatkowego panelu pozomego Wstępne zmontowany system do łatwego montażu, z regulacją przyrostową nachylena panel solarnych pomędzy stopn Uwaga: Tylko dla EKSH26P Kabel połączenowy do wyłączana pompy cepła Kabel połączenowy jest wymagany do przyłączena zestawu PCB perwszeństwa solarnego do pompy cepła Uwaga: Koneczne zamówene EKRP1HBA z tą częścą Było EKS RTX 80 Zestaw PCB perwszeństwa solarnego Umożlwa wzajemne uzależnene pomędzy sterownkem solarnym Dakn a pompam cepła Altherma Uwaga: Koneczne zamówene RTX z tą częścą EKRP1HBA 630 Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

76 Termczny system solarny Dakn Akcesora do solarnych układów cśnenowych Ops Numer częśc szt. (PLN) Sterownk solarny Solarna regulacja różncy temperatur dla solarnego systemu cśnenowego Dakn Regulator z grafcznym wyśwetlaczem do przedstawana schematów hydraulcznych zrównoważonych wydajnośc. Włączne z czujnkem przepływu powrotnego temperatury zbornka magazynowego oraz obudową do zamocowana na ścane Stacja pomp Składająca sę z: Połączena rurowego (średnca 22mm), włączne z kształtkam zacskowym do rur tulejam wsporczym (5x), regulatorem przepływu z zaworam 2 x KFE, zntegrowanym oddzelaczem powetrznym, zaworam kulowym ze zntegrowanym zolatorem przepływów zwrotnych, pompą Grundfos Solar 25-65, grupą bezpeczeństwa z manometrem, włączne z zolacją akcesoram montażowym EKSRDS2A Czujnk przepływu do pomaru energ Czujnk przepływu do montorowana energ, celem umożlwena automatycznej regulacj prędkośc pompy w celu mnmalzowane efektywnośc poprzez pomar objętośc przepływu temperatury przepływu Uwaga: Było EKSFLP12A Zestaw połączeń hydraulcznych (cśnenowy) Zestaw połączeń tylko dla jednostek cśnenowych, zawera przyłączene do panelu solarnego, 2m, w zolacj ceplnej odpornej na promenowane UV dla strefy zewnętrznej, czujnk temperatury panelu solarnego zamknęca końcowe EKSRCP 960 Rura połączenowa dla rzędów panel solarnych Zestaw przyłączy do połączena dwóch rzędów kolektorów jeden nad drugm. Składa sę z materału montażowego do panel solarnych, zacsków łączących o jednakowym potencjale, zamknęć końcowych, wspornków łączących 1m rury zolowanej ceplne Uwaga: Było EKSCONLCP Cecz nskokrzepnąca (glkol, 20L) 20L wstępne zmeszanego płynu solarnego w kanstrze, SOL 5F. Zakres funkcjonalny do -28 C Uwaga: Było EKSGFL RTX 380 Termostatyczny zawór meszający Termczne urządzene zabezpeczające dla wyjśca DHW w zakresem nastaw C m, solarna rura cśnenowa Izolowana elastyczna rura ze stal nerdzewnej dla przepływu do panelu (16mm) powrotu od Up to 3 panels (DN16) panelu (20mm) z kablem czujnka, zamówć ze złączkam jak pokazano Uwaga: Paket połączeń zamówć oddzelne było RTX było RTX panels (DN20) Solarne połączena rurowe Połączena do przyłączena 2 rur razem do przedłużena rury solarnej Uwaga: było RTX było RTX Up to 25m (DN16) Up to 25m (DN20) 150 Solarne przeponowe naczyne wzborcze Wspornk wąż elastyczny dołączony do zanstalowana ltre RTX 35 ltre Do zastosowań rezydencyjnych, komercyjnych przemysłowych

77 Termczny system solarny Dakn Akcesora do solarnych układów bezcśnenowych Ops Numer częśc szt. (PLN) Sterownk solarny stacja pomp Jednostka gotowa do przyłączena (230V), z cyfrowym systemem kontrol różncy temperatur, czujnkam temperatury przepływu powrotnego zbornka magazynowego oraz pracującą pompą EKSRPS4A Solarny łącznk rurowy Gotowy do włączena łącznka rurowego pomędzy panelem solarnym a stacją pomp, składający sę z zolowanej ceplne rury przepływu do panelu (15mm) rury powrotnej od panelu (18 mm) ze zntegrowanym kablem czujnka. Dostępne w odcnkach m Uwaga: było EKSCON było EKSCON m Długość m Długość Solarny przedłużacz łącznka rurowego Gotowy do przyłączena, łączne z materałam montażowym złączkam Dostępny w odcnkach 2,5, 5 10m RTX 2.5m 510 Uwaga: RTX było EKSCONX RTX było EKSCONX było EKSCONX100 Maksymalna możlwa długośćrury połączenowej Lczba panel solarnych Maks 2 45m 3 30m 4 17m 5 15m Solarny przedłużacz łącznka rurowego (15 mm) Odporny na dzałane promenowana UV, zolowany ceplne kabel o długośc L = 8 m, włączne z przyłączan kablowym do ln czujnka panelu solarnego RTX 5m m Uwaga: Było EKSCONXV80 Zestaw medzanych łącznków rurowych Zestaw połączeń do przyłączena do rury medzanej (jeżel ne jest używana rura drenażowa Dakn). Składa sę z rur przepływu powrotu o długośc 2m, pasowanych na wcsk złączy do rur medzanych 15mm 18mm Zestaw połączeń dla rzędu panel solarnych Zestaw przyłączy do połączena dwóch rzędów kolektorów jednego nad drugm. Składający sę z materału montażowego do panel solarnych, zacsków łączących o jednakowym potencjale, zamknęć końcowych, wspornków łączących 1m orurowana zolowanego ceplne Uwaga: Było EKSCONRVP RTX 370 Zestaw połączeń hydraulcznych (montowanych na dachu) Zestaw połączeń do (dachowego) drenażu, zawera przyłączene do panelu solarnego, Obróbkę blacharską do dachu spadzstego, 2m zolacj odpornej na dzałana promenowane UV, czujnk temperatury panelu solarnego zamknęca końcowe Dostępne w kolorze antracytu lub ceglastym EKSRCRP Ceglasty EKSRCAP Antracyt Zestaw połączeń hydraulcznych (dachowych wpuszczanych) NOWY! Zestaw połączeń do (dachowego wpuszczanego) drenażu, zawera przyłączene do panelu solarnego, czujnk temperatury panelu solarnego zamknęca końcowe RTX 580 Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

78 Termczny system solarny Dakn Akcesora do solarnych układów bezcśnenowych (Cąg dalszy) Ops Numer częśc szt. (PLN) Zestaw połączeń hydraulcznych (dach płask) NOWY! Zestaw połączeń do drenażu (płask dach), zawera przyłączene do panelu solarnego, przepust przez płask dach, zolację odporną na dzałana promenowane UV 8,5m, czujnk temperatury panelu solarnego RTX Zestaw przerwy grawtacyjnej Zapobega utrace cepła z zasobnka cepła ze względu na efekt termosyfonu. Zalecany, kedy orurowane z wymennka cepła ne jest wygęte w dół na zbornku Solarny nastawacz przepływu Zawór regulacj przepływu ze wskaźnkem przepływu (2-16 l/mn.). Do zrównoważonego przepływu solarnego w nstalacjach kaskadowych magazynu termcznego RTX 290 Uwaga: Do stosowana tylko z EKHWP* Zestaw do obegu wtórnego Zestaw połączeń do przyłączena wtórnego obegu gorącej wody Uwaga: Do stosowana tylko z EKHWP* Termczny system solarny Dakn Zasobnk cepła do jednostek wysoko- nskotemperaturowych Dakn Altherma Jest to termczny magazynowy zbornk gorącej wody, który zapewna natychmastowe podawane gorącej wody. Zbornk służy jako środek magazynowana cepła. Może być ogrzewany zarówno przez pompy cepła Dakn Altherma jak energę słoneczną. Ops Numer częśc szt. (PLN) Bezcśnenowy solarny zasobnk cepła (EKHWP***B) Kombnacja z wysokotemperaturowym Dakn Altherma EKHWP300B z zestawem połączenowym do ERRQ EKHWP300B + EKEPHT3H EKHWP500B z zestawem połączenowym do ERRQ EKHWP500B + EKEPHT5H Bezcśnenowy solarny zasobnk cepła (EKHWP***B) Kombnacja z nskotemperaturowym Dakn Altherma EKHWP300B z zestawem połączenowym do ERLQ (Ogrzewane / chłodzene) grzałką zanurzenową 3kW EKHWP500B z zestawem połączenowym do ERLQ (Ogrzewane / chłodzene) grzałką zanurzenową 3kW Cśnenowy solarny zasobnk cepła (EKHWP***PB) Kombnacja z wysokotemperaturowym Dakn Altherma EKHWP300B + EKDVCPLT3HX + EKBH3S EKHWP500B + EKDVCPLT5H + EKBH3S EKHWP300B z zestawem połączenowym do ERRQ EKHWP300PB + EKEPHT3H EKHWP500B z zestawem połączenowym do ERRQ EKHWP500PB + EKEPHT5H Cśnenowy solarny zasobnk cepła (EKHWP***PB) Kombnacja z nskotemperaturowym Dakn Altherma EKHWP300PB z zestawem połączenowym do ERLQ (Ogrzewane / chłodzene) grzałką zanurzenową 3kW EKHWP500PB z zestawem połączenowym do ERLQ (Ogrzewane / chłodzene) grzałką zanurzenową 3kW EKHWP300PB + EKDVCPLT3HX + EKBH3S EKHWP500PB + EKDVCPLT5H + EKBH3S Kolanko łączące umożlwa łatwe mocowane drenaż zbornka magazynowego Złączka napełnana spustu Uwaga: Zaleca sę aby z każdym zasobnkem cepła zamówć Do zastosowań rezydencyjnych, komercyjnych przemysłowych

79 Termczny system solarny Dakn Akcesora do solarnych układów wolnostojących Cśnenowy wolnostojący system solarny został zaprojektowany do używana z pomocnczym kotłem gazowym zbornkem z dwema wężowncam. Dostępny w zdef nowanych fabryczne paketach montowana na dachu lub wpuszczanych w dach Ops Numer częśc szt. (PLN) Panel solarny (ponowy) - mały (2006 x 1006 x 85mm), powerzchna szczeln 1.79m2, masa 35kg, zawartość wody 1.3 L. Maks. 6 barów EKSV21P Szyna montażowa do małych panel Składa sę z proflowych szyn montażowych cęgen zabezpeczających Uwaga: Było x Hak wsporcze dla płytek wysokoproflowych 4 podwójne cęgna dachowe o regulowanej wysokośc włączne z materałem mocującym dla jednego panelu solarnego RTX 480 Uwaga: Było EKSFIXADP 4x Hak wsporcze dla płytek płaskch (osłona) 4 cęgna dachowe do płaskch pokryć dachowych, tj., osłona, dla jednego panelu solarnego Uwaga: Było EKSFIXADS Stacja pomp Składająca sę z: Połączena rurowego (średnca 22mm), włączne z kształtkam zacskowym do rur tulejam wsporczym (5x), regulatorem przepływu z zaworam 2 x KFE, zntegrowanym oddzelaczem powetrznym, zaworam kulowym ze zntegrowanym zolatorem przepływów zwrotnych, pompą Grundfos Solar 25-65, grupą bezpeczeństwa z manometrem, włączne z zolacją akcesoram montażowym. EKSRDS2A Zestaw połączeń hydraulcznych (cśnenowy) Zestaw połączeń tylko dla jednostek cśnenowych, zawera przyłączene do panelu solarnego, 2m zolację odporną na dzałane promenowana UV dla strefy zewnętrznej, czujnkem temperatury panelu solarnego zamknęcam końcowym EKSRCP 960 Uwaga: Dostępne są dalsze wolnostojące podzespoły solarne do skompletowana wolnostojącego systemu Oferta specjalna ogranczona czasowo. Nowe rabaty cenowe Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

80 Jak wybrać właścwy system solarny Dakn posada pełny zakres solarnych rozwązań termcznych, włączne z rozwązanam bezcśnenowym cśnenowym, tak aby spełnały wele wymagań nstalacyjnych. Dostępne są systemy solarne do pracy z pompam cepła lub z kotłam, które umożlwają wększe oszczędnośc w zużycu energ na cele CWU. Skorzystaj z ponższej tabel, aby uzyskać pomoc w wyborze właścwego systemu solarnego dla Twojej pompy cepła Dakn lub Twojego stnejącego zbornka. System solarny Bezcśnenowy Cśnenowy Źródło cepła HT, LT Hybrydowa pompa cepła HT, LT Hybrydowa pompa cepła Kocoł Zbornk Zasobnk cepła (EKHWP-B) Zasobnk cepła (EKHWP-PB) Dwuwężowncowyl (FKU) Ponowy Ponowy Ponowy Pozomy Ponowy 2.6m 2 2.0m 2 2.6m 2 2.6m 2 2.0m 2 Orentacja rozmar panelu Na dachu W dachu Dach płask 82 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

81 Termczny system solarny Dakn Pakety solarne - system bezcśnenowy dla Dakn Altherma Ponowy Na dachu Płytka proflowana Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Paket z 4 panelam Paket z 5 panelam Odnesene do zamówena paketu ponowego Ten paket zawera: Ilość Ilość Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Wspornk dachowe do betonu/ proflowane x RTX Szynę montażową do panelu Zestaw połączeń hydraulcznych (na dachu) włączne z zamontowaną nasadą dachową, albo: Antracyt / Czerwony EKSRCAP / EKSRCRP Sterownk solarny stację pomp* EKSRPS4A Zestaw złącz do panel welokrotnych RTX Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket ponowy na dachu z osłoną dachową z płytkam Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Paket z 4 panelam Paket z 5 panelam Odnesene do zamówena paketu ponowego Ten paket zawera: Ilość Ilość Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Wspornk dachowe do osłon pogodowych/ płaskch płytek x Szynę montażową do panelu Zestaw połączeń hydraulcznych (na dachu) włączne z zamontowaną nasadą dachową, albo: Antracyt / Czerwony EKSRCAP / EKSRCRP Sterownk solarny stację pomp* EKSRPS4A Zestaw złącz do panel welokrotnych RTX Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket ponowy w dachu Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Paket z 4 panelam Paket z 5 panelam Odnesene do zamówena paketu ponowego - Ten paket zawera: Ilość Ilość Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Szynę montażową do panelu Zestaw połączeń hydraulcznych (w dachu) RTX Sterownk solarny stację pomp* EKSRPS4A Zestaw złącz do panel welokrotnych RTX Zestaw w dachu do wbudowana dla 2x panel ponowych Zestaw przedłużena w dachu dla 1x panelu Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket ponowy do dachu płaskego Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Paket z 4 panelam Paket z 5 panelam Odnesene do zamówena paketu ponowego Ten paket zawera: Ilość Ilość Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Szynę montażową do panelu Zestaw połączeń hydraulcznych (dach płask) włączne RTX z zamontowanym przepustem dachowym Sterownk solarny stację pomp* EKSRPS4A Zestaw złącz do panel welokrotnych RTX Zestaw do solarnego dachu płaskego dla 2xV26P Zestaw do solarnego dachu płaskego dla dodatkowego V26P Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Ważne: Podczas nstalowana zntegrowanych systemów solarnych Dakn Altherma HT systemu bezcśnenowego, oddzelne należy zamówć następujące akcesora: EKHWP-B Zasobnk cepła EKRP1HBA Opcjonalny PCB do użyca z Hydroboksem do montorowana alarmu (PCB perwszeństwa solarnego) EKSCON*** Solarny łącznk rurowy * Podczas nstalowana zntegrowanej jednostk ROTEX Gas Compact oraz bezcśnenowego systemu solarnego Dakn, należy zamówć zamast EKSRPS4A Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

82 Termczny system solarny Dakn Pakety solarne - system cśnenowy dla Dakn Paket ponowy na dachu z płytkam proflowanym Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu ponowego Ten paket zawera: Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Wspornk dachowe do betonu/ proflowane płytk x RTX Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket ponowy na dachu z osłoną dachową pogodową / płaskm płytkam Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu ponowego Ten paket obejmuje: Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Wspornk dachowe do osłony pogodowej/ płaskch płytek x Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket pozomy na dachu z płytkam proflowanym Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu pozomego Ten paket obejmuje: Ilość Ilość Ilość Pozomy płask kolektor płytowy EKSH26P Wspornk dachowe do betonu/ proflowane płytk x RTX Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket pozomy na dachu z osłoną dachową pogodową / płaskm płytkam Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu pozomego Ten paket obejmuje: Ilość Ilość Ilość Pozomy płask kolektor płytowy EKSH26P Wspornk dachowe do osłon pogodowych/ płaskch x Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Ważne: Pakety wymenone powyżej przeznaczone są do cśnenowych solarnych systemów termcznych dla nskotemperaturowych jednostek Dakn Altherma. Podczas nstalowana zntegrowanej pompy cepła Dakn Altherma oraz cśnenowego termcznego systemu solarnego Dakn, oddzelne należy zamówć następujące akcesora: EKHWP-PB - Zasobnk cepła 1620** Solarne cśnenowe rury łącznk 84 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

83 Termczny system solarny Dakn Pakety solarne - cśnenowy system dla Dakn Altherma (Cąg dalszy) Paket ponowy w dachu Numer częśc Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu ponowego Ten paket obejmuje: Ilość Ilość Ponowy płask kolektor płytowy EKSV26P 2 3 Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP 1 1 Sterownk solarny Solarną stację pomp EKSRDS2A 1 1 Czujnk przepływu Płyn solarny (20 ltrów) RTX 1 1 Zestaw złącz do panel welokrotnych RTX 1 2 Zestaw w dachu dla 2x V26P Zestaw rozszerzena w dachu dla dodatkowego 2x V26P Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX 1 1 Cena paketu Paket ponowy do dachu płaskego Numer częśc Paket z 1 panelem* Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu ponowego Ten paket obejmuje: Ilość Ilość Ilość Ponowy płask kolektor płytowy EKSV26P Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Zestaw do solarnego dachu płaskego dla 2x V26P Zestaw do solarnego dachu płaskego dla dodatkowego V26P Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu Paket pozomy do dachu płaskego Numer częśc Paket z 1 panelem Paket z 2 panelam Paket z 3 panelam Odnesene do zamówena paketu pozomego Ten paket obejmuje: Ilość Ilość Ilość Pozomy płask kolektor płytowy EKSH26P Szynę montażową do panelu Zestaw połączeń hydraulcznych EKSRCP Sterownk solarny Solarną stację pomp EKSRDS2A Czujnk przepływu Płyn solarny (20 ltrów) RTX Zestaw złącz do panel welokrotnych RTX Solar flat roof kt for H26P Solar flat roof kt for addtonal H26P Solarne przeponowe naczyne wzborcze (25 ltrów) Kabel połączenowy do wyłączana pompy cepła RTX Cena paketu * Ważne: Podczas zamawana ponowego paketu do płaskego dachu, proszę pamętać, że zestaw solarny do płaskego dachu dostarczany jest z 2 ponowym panelam, wystąp zatem pewna strata (ta strata ne jest wystarczająca aby ją użyć do nnego panelu). Ważne: Pakety wymenone powyżej przeznaczone są do cśnenowych solarnych systemów termcznych dla nskotemperaturowych jednostek Dakn Altherma. Podczas nstalowana zntegrowanej pompy cepła Dakn Altherma, oraz cśnenowego termcznego systemu solarnego Dakn, oddzelne należy zamówć następujące akcesora: EKHWP-PB - Zasobnk cepła 1620** Solarne cśnenowe rury łącznk Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

84 12. Konwektory pompy cepła Konwektory pompy cepła mogą dostarczać zarówno ogrzewane jak chłodzene, jeżel potrzeba, mogą też być używane z pompą cepła Dakn Altherma zapewnając kompaktowe efektywne rozwązane: > Zaprojektowane do pracy przy nskej temperaturze przepływu (35 C) celem optymalzacj wydajnośc pompy cepła typu powetrze-woda > Bardzo ccha praca brak przecągów > Możlwość ogrzewana chłodzena > Dostępne w warantach 1.5 2kW 86 Do zastosowań rezydencyjnych, komercyjnych przemysłowych

85 FWX / EKV Konwektor pompy cepła Dakn Nazwa modelu Ops Moc nomnalna kw (ogrzewane/chłodzene) Cena (PLN) FWXV15A EKVKHPC FWXV20A EKVKHPC W obudowe, typ nsk naścenny, 2-rurowy Zawór 2-drogowy W obudowe, typ nsk naścenny, 2-rurowy Zawór 2-drogowy 1,5 / 1, Komplet ,0 / 1, Komplet 4080 Nomnalna wydajność w oparcu o następujące warunk: Ogrzewane: temperatura wewnętrzna, 20 CDB; temp. wejścowa wody 45 C, spadek temperatury wody 5 C. Chłodzene: Temperatura wewnętrzna 27 CDB; temp. wejścowa wody 7 C, wzrost temperatury wody 5 C. Właścwośc: > Wysokosprawny, cchy konwektor pompy cepła Dakn został zaprojektowany dla zapewnena maksymalnej wygody wysokej wydajnośc w połączenu z pompam cepła Dakn Altherma > Konwektor pompy cepła poprawa wydajność systemu w porównanu z połączonym systemem ogrzewana podłogowego grzejnków, a z systemem ogrzewana podłogowego konwektorów pompy cepła > Konwektor pompy cepła Dakn został zaprojektowany do wydajnej pracy w nskch temperaturach, przy zachowanu kompaktowej welkośc w porównanu z grzejnkem o równoważnej wydajnośc w zakrese do 45 C > Konwektor pompy cepła może z łatwoścą zastąpć stnejące promennk cepła > Jednostka jest bardzo ccha w pracy jest dealna dla zastosowań w sypalnach > Jednostka ma cchy tryb pracy, który można wybrać przy użycu zdalnego sterownka > Pozom dźwęku to zaledwe 18dB(A) dla systemu 2kW 12dB(A) dla systemu 1,5kW w trybe cchym > Konwektory pompy cepła Dakn oferują rozwązane połączone z systemam ogrzewana podłogowego w celu zapewnena cepła w strefach, gdze ogrzewane podłogowe jest trudne do zntegrowana. > Został zaprojektowany tylko do obsług ogrzewana, oraz ogrzewana / chłodzena > W połączenu z jednostkam zewnętrznym Dakn Altherma, konwektory pompy cepła można połączyć ze sobą, w celu uzyskana całkowtego sterowane systemu, dodatkowego komfortu zwększena wydajnośc > Dodatkowe sterowane nnych f rm jest potrzebne do powązana prostych systemów konwektorów wentylatorowych z pompam cepła Dakn Altherma. > Dostarczany z ndywdualnym sterownkem z 2-drogowym zaworem > Taca ocekowa jest ujęta w cene Dakn Arcondtonng Poland Sp. z.o.o. - CENNIK

86 13. Sterownk onlne onlne BRP069A61/62 Zawsze pod kontrolą, z każdego mejsca Aplkacja Dakn Onlne Controller steruje montoruje status systemu grzewczego umożlwa: Montorowane: Status systemu grzewczego Możlwość skorzystana z wykresów zużyca energ Pobór mocy Harmonogram: Programowane nastawy temperatury trybu pracy z maks. 6 czynnoścam dzenne przez 7 dn w tygodnu Włączene trybu wakacyjnego Podgląd w trybe ntucyjnym Sterowane: Tryb pracy nastawa temperatury Zdalne sterowane systemem przygotowanem cepłej wody użytkowej Sterowane strefowe: sterowane klkoma jednostkam jednocześne (tylko zntegrowana dwustrefowa Dakn Altherma) Integracja produktów usług nnych frm za pośrednctwem IFTTT IFTTT: efektywny przebeg pracy IFTTT to rozwązane, które łączy kompatyblne produkty usług nnych frm (ntelgentne mernk, ośwetlene, termostaty td.), aby jak najlepej służyły użytkownkow. W ramach IFTTT, można wprowadzć 2 nastawy: WYKONAJ: wykonane czynnośc (np. wł./wył.) IFTTT oznacza If Ths Then That (jeśl stane sę to, to zrób tamto) pozwala zautomatyzować akcje (Then That) w zależnośc od określonych czynnków wyzwalających (If Ths) Przykład JEŚLI opuszczę dom, TO wyłącz ogrzewane. Elementem wyzwalającym jest lokalzacja, która jest określana za pomocą smartfona. Jeżel opuścsz, dom, ogrzewane wyłączy sę automatyczne. Ops: Nazwa modelu Cena (PLN) Moduł do sterowana onlne - wersja podstawowa BRP069A Moduł do sterowana onlne + współpraca z PV - wersja rozszerzona BRP069A Do zastosowań rezydencyjnych, komercyjnych przemysłowych
