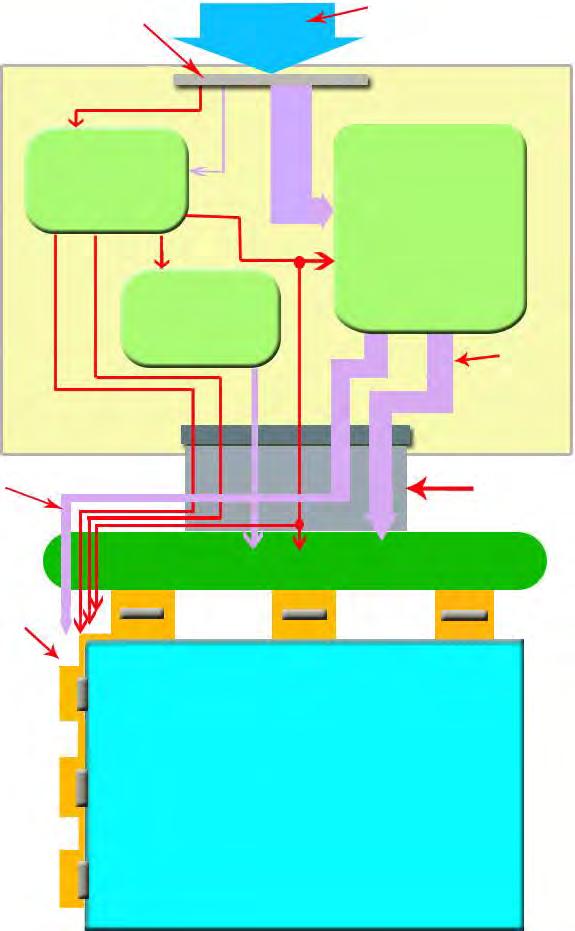

1 Podstawowe informacje o module T-ON w TV LD i sposoby jego testowania Karol Piątkowski Wprowadzenie Na podstawie schematu blokowego pokazanego na rysunku 1, można dowiedzieć się, jakie sygnały i napięcia są używane na płycie T-ON, płycie sterownika źródeł, płycie sterownika bramkami oraz przez panel LD. Niektóre panele LD, w szczególności te o dużych rozmiarach są wyposażone w 2 płyty: lewą płytę sterowania źródłami i bramkami i prawą płytę sterowania źródłami i bramkami, ale sygnały i napięcia na tych płytach są takie same jak te, zaprezentowane na rysunku 1. Po przesłaniu danych RSDS i różnego rodzaju napięć do panelu LD, na ekranie wyświetlacza pojawia się obraz doskonale widoczny Gniazdo z³¹cza LVDS Kabel LVDS P³yta T-ON Vin: 12V lub 5V Konwerter D-D On/Off VDA Sygna³LVDS VDD Kontroler synchronizacji, MU, RSDS VGH VGL Uk³ady GAMMA B A A Dane (RSDS) STHR/STHL LK POL1/POL2 B DIO1/DIO2 SLK IG lub OG (P³yta sterowania ród³ami / danymi / kolumnami) Kabel FP OF (Sterowanie bramkami / wierszami) Panel LD / Panel TFT Rys. 1. Blokowe przedstawienie struktury modułu T-ON i systemu sterowania panelem LD oraz najczęściej używane sygnały i połączenia

2 dzięki włączonym układom podświetlenia tylnego. Uwaga: W technologii projektowania, konstruowania i wytwarzania modułów T-ON, a tym samym w przedstawionym tekście używane są skróty, których znaczenia są następujące: OF hip On Film / hip On Flex «chip» na folii IG hip In Glass «chip» w szkle (większość paneli LD firmy Samsung używa tego typu układów scalonych, tzw. «chipów» do sterowania bramkami) OG hip On Glass «chip» na szkle LVDS Low Voltage Differential Signal technika przesyłania sygnałów elektrycznych za pomocą niskonapięciowego sygnału różnicowego w symetrycznych kablach miedzianych. RSDS Reduce Swing Differential Signal zoptymalizowany (pod względem wahań) sygnał różnicowy. 5 głównych napięć na płycie T-ON telewizora LD VIN (V): (Zazwyczaj jest to 12V lub 5V) To napięcie wejściowe nazywane jest również napięciem Vcc zasilającym płytę T-ON. Większość paneli telewizyjnych LD wykorzystuje napięcia 12V i 5V, ale pewna niewielka ilość konstrukcji paneli LD wykorzystuje napięcie (jak np. panel LD TX38D21 firmy Sharp i inne panele 15-calowe wykorzystują napięcie ). WAŻNE: Należy upewnić się, czy napięcie zasilania Vcc modułu T-ON jest prawidłowe, bo gdy nie będzie, to może dojść do uszkodzenia panelu T-ON lub panelu wyświetlacza LD. Niektóre płyty główne OEM telewizorów LD / LED, są projektowane tak, aby dostarczyć dwa rodzaje napięć zasilających Vcc (Panel_Vcc) moduł T-ON, jednym z nich jest właśnie 5V, a drugim 12V. Wyboru właściwego napięcia dokonuje się poprzez założenie zworki lub przylutowanie rezystora SMD o wartości 0 omów w odpowiedniej pozycji lub we właściwym miejscu. Original Equipment Manufacturer, OEM (dosłownie producent oryginalnego wyposażenia) jest to przedsiębiorstwo sprzedające pod własną marką produkty wytworzone przez inne firmy. Termin jest mylący, gdyż OEM nie zawsze jest wytwórcą, a nawet nie jest producentem, lecz czasem tylko sprzedawcą sprzętu dla użytkownika końcowego, choć zdarza się też, że jest jego projektantem. Te napięcia zasilające doprowadzane są do modułu T-ON, a następnie (w zależności od konstrukcji modułu T-ON ) do sekcji D-D i układu scalonego regulatora napięcia. Napięcie VDD (Vlogic, VDDD): (zazwyczaj jest to ) To napięcie jest wytwarzane w układzie scalonym konwertera D-D lub przy użyciu zewnętrznego układu scalonego regulatora napięć. Generowane jest napięcie, jak również inne napięcia: 2.5V (VDD25) i 1.8V (VDD18) z wykorzystaniem napięcia VDD do konwersji. Po wygenerowaniu napięcia VDD jest ono doprowadzane do sekcji sterowania synchronizacją czasową T-ON, do płyty sterowników źródeł i do płyty sterowników bramek. Napięcie VDA (Vs, Vsource, VDDA, AVDD): (zazwyczaj wynosi ono 14V ~ 20V) To napięcie (VDA ) wynosi typowo od 14V do 20V i zależy od konstrukcji modułu T-ON. Napięcie VDA V IN L1 10 μh D1 SL22 V S V GL μf 8 1 R3 R μf D2 3 1 μf D μf TPS65161 SUP SW 4 FREQ SW VINB FB VINB OS AVIN GD DRP EN1 EN2 DRN FBN REF P P SS DLY1 FBP BOOT SWB N FBB OMP DLY GD μf b R1 R2 L2 15 μh D5 R5 2 D4 R μf V GH V (LOGI) D6 SL22 R Rys. 2. Przykładowy układ konwertera D-D wytwarzającego główne napięcia dla modułu T-ON R8

3 generowane jest przez obwody przetwornika D-D. Jest ono używane do zasilania obwodów gamma i doprowadzane jest do płyty sterowników źródeł. VGH (VGON, VON, VDDG): (zazwyczaj wynosi ono 20V ~ 30V) Napięcie VGH (V Gate High ) jest generowane przez obwody konwertera D-D, a jego wartość wynosi od około 20V do 30V i zależy od konstrukcji modułu T-ON. Rolą napięcia VGH jest zasilanie płyty sterowników bramek i spełnianie funkcji przełącznika ON (załączania). Ono może włączyć komórki tranzystorów TFT w panelu LD i wyświetlenie obrazu. VGL (VGOFF, VOFF, VEEG): (zazwyczaj wynosi -5V ~ -7V) Napięcie VGL (V Gate Low ) jest wytwarzane również przez sekcje przetwornika D-D. Niektóre konstrukcje modułów T-ON używają wyższego ( bardziej ujemnego ) napięcia jak np. -15V lub niższego ( mniej ujemnego ) napięcia jak np. -1V. Zależy to od projektu układów płyty T-ON, lecz nie jest ich zbyt dużo na rynku. Zazwyczaj jest to -5V ~ -7V. To ujemne napięcie VGL zasila płytę sterowników bramek i jego zadaniem jest pełnienie funkcji wyłącznika komórek TFT przełącznik OFF. Gdy ujemne napięcie VGL jest doprowadzane, napięcie VGH komórek TFT zostaje wyczyszczone przez napięcie VGL, tak, że kolejne dane mogą zostać pokazane przez komórkę TFT. Na rysunku 2 (na poprzedniej stronie) pokazano schemat konwertera D-D zbudowanego na bazie układu TPS65161 wytwarzającego wszystkie wyżej opisane napięcia dla modułu T-ON. Na rysunku 3 przedstawiono przykładowy sposób wytwarzania napięcia VIN i doprowadzania go do modułu T-ON Uwagi: Niektóre starsze konstrukcje modułów T-ON miały inne napięcia dla sekcji przetwornika D-D. Na przykład, panel LD HIMEI L-TM3008A wykorzystuje moduł T-ON o oznaczeniu V296W1-1 X7. Ta płyta T-ON stosuje w przetworniku D-D układ scalony FA3629, na którego wyjściach dostępne są napięcia:, 5V (oba napięcia wykorzystują zewnętrzny układ scalony regulatora napięcia do generowania), 15V, -15V i 45V. Tak więc zawsze należy odnieść się do projektu układowego oryginalnych modułów T-ON, ich konstrukcji i wartości napięć wyjściowych. zym jest moduł T-ON? Moduł T-ON jest płytą sterującą przebiegami czasowymi panelu wyświetlacza. Niektórzy producenci paneli LD nazywają ten moduł płytą sterowników (sterowania) panelem LD. Funkcją płyty T-ON jest konwersja sygnałów LVDS na postać danych RSDS i przesłanie ich do panelu LD. Płyta T-ON wyposażona jest w indywidualne zarządzanie zasilaniem zwane konwerterem D-D. Ta sekcja przetwornika D-D może generować różne napięcia potrzebne do sterowania pracą panelu LD. Na czym polega praca płyty T-ON? Płyta T-ON zbudowana jest z trzech głównych części. Są to: sekcja sterowania przebiegami czasowymi (Timing ontrol), przetwornica D-D i obwodów korekcji Gamma. Gdy telewizor jest włączony, płyta główna MU / PU (mikrokontroler) wysyła sygnał Panel_ON do tranzystora Q009 (patrz rysunek 3), dzięki czemu napięcie zasilające 12V (lub 5V) doprowadzane jest przez tranzystor MOSFET I021 do PVDD. Przez kabel LVDS zasilające napięcie wejściowe Vcc jest doprowadzane do modułu T-ON jako napięcie VIN. Po tym, gdy napięcie VDD zostaje wysłane do sekcji sterowania przebiegami czasowymi modułu T-ON rozpoczyna on swoją pracę. Układ scalony sterowania przebiegami czasowymi wysyła sygnał załączenia ON do sekcji konwertera D-D w celu włączenia obwodów przetwornika D-D i rozpoczęcia generowania innych napięć, takich jak VDA, VGH i VGL. W tym samym czasie sygnały LVDS docierają do sekcji sterowania przebiegami czasowymi i następuje ich To napiêcie 12V (PVDD) jest doprowadzane z p³yty zasilacza PSU 12V_PANEL L041 HH-1H Sygna³ PANEL_ON jest wysy³any przez p³ytê g³ówn¹ MU (mikrokontrolera), w celu w³¹czenia zasilania napiêciem 12V p³yty T-on R124 10k P-H MOSFET 1 S D 8 2 S D 7 3 S D 6 4 G D 5 To napiêcie 12V (PVDD) jest doprowadzane przez kabel LVDS do p³yty T-on jako napiêcie wejœciowe Vcc (Vin) PVDD L052 HH-1H PANEL_ON PANEL_ON R128 10k I021 SI4431DY Q009 MMBT3904 Gdy nastêpuje w³¹czenie telewizora, tranzystor Q009 zapewnia zasilanie bramki na potrzeby w³¹czenia tranzystora MOSFET P-H i zapewnienia zasilania napiêciem PVDD p³yty modu³u T-on Rys. 3. Przykładowe przedstawienie sposobu wytwarzania napięcia VIN i doprowadzania go do modułu T-ON

4 przetwarzanie na sygnały RSDS i ich transmisja do płyt sterowania źródłami i bramkami oraz doprowadzenie do panelu LD. Gdy napięcie VDA jest wytwarzane, jest ono wysyłane do obwodów korekcji Gamma (generator skali szarości) i generowane są napięcia VOM, które są z kolei doprowadzane do płyty sterowania źródłami, układów scalonych OF sterowników i komórek TFT panelu LD. Ostatecznie na ekranie wyświetlacza LD telewizora pojawia się obraz. W jaki sposób można dowiedzieć się, że przyczyny nieprawidłowości wynikają z problemów funkcjonowania modułu T-ON, płyty głównej czy panelu LD? A) Należy przetestować TV za pomocą testera panelu LD / LED. Jeżeli jednak w efekcie testu nie zostaje jednocześnie rozstrzygnięte, czy jest to panel LD, czy płyta T-ON, to w jaki sposób zawyrokować co jest przyczyną nieprawidłowości? Najlepszym sposobem jest dowiedzieć się, jak działa płyta T-ON, jakich i gdzie przebiegów można się spodziewać oraz jakie są prawidłowe napięcie i sygnały w określonych punktach płyty. W ten sposób można wyizolować problem i określić gdzie jest on zlokalizowany: w T-ON, czy w panelu LD. B) Jeśli obraz jest wyświetlany na ekranie w sposób nieprawidłowy, należy spróbować wywołać menu OSD, aby określić, czy problem stwarza płyta główna, czy moduł T-ON. Jeśli menu OSD jest wyświetlane na ekranie w doskonałej jakości, ale tło jest odtwarzane w sposób nieprawidłowy, to oznacza, że problem znajduje się na płycie głównej. Jeśli menu ekranowe OSD, podobnie jak obraz są wyświetlane w sposób nieprawidłowy, to znaczy, że problem jest w kablu sygnałów LVDS, płycie T-ON, taśmach kablowych FP lub panelu LD. Wniosek: cały czas trzeba zgłębiać wiedzę o tym, jak działa płyta T-ON, żeby można było zidentyfikować czy jest problem z modułem T-ON, czy z panelem LD. ) Za pomocą oscyloskopu (około 100MHz, im większe pasmo tym lepiej, ale wiąże się to z wysokimi kosztami) do pomiaru sygnałów LVDS w celu sprawdzenia czy płyta główna otrzymuje sygnały LVDS przeznaczone do modułu T-ON. Dzięki temu można stwierdzić (bądź upewnić się), że płyta główna działa prawidłowo, lub że jest uszkodzona. Ale ta metoda nie jest w 100% pewna, na przykład w sytuacji, gdy panel wyświetlacza odtwarza obraz w sposób nieprawidłowy ale płyta przez czas wysyła poprawne sygnały LVDS do modułu T-ON lub gdy pomiary pokazują poprawne wartości napięć i przebiegi wszystkich sygnałów kierowanych do płyty głównej i płyty sterowania T-ON. Można dzięki temu porównać i uzyskać informacje, które z nich są prawidłowe, a które nie. Poniżej (na następnej stronie) znajdują się fotografie oscylogramów przebiegu wejściowego napięcia Vcc do modułu T-ON i sygnały LVDS podawane z płyty głównej do P³yta g³ówna (Main Board) płyty modułu T-ON. PVDD µF 16V 7 6 TXE- TXE TXE3- TXE3+ 5 TXLK- TXLK+ TXOUT3- TXOUT µF TXE0- TXE TXOUT0- TXOUT TXE1- TXE1+ TXOUT1- TXOUT TXE2- TXE2+ TXOUT2- TXOUT2+ 2 P POWER 1 POWER DF14-20P-1.25 Sygna³ LVDS Rys. 4. Sygnały LVDS prowadzone z płyty bazowej do modułu T-ON Sonda oscyloskopu została umieszczona na losowo wybranym kontakcie złącza LVDS przy podanym sygnale wejściowym pasów kolorowych. Widok oscylogramów pokazano na rysunku 5a. Uwaga: Oba oscylogramy wyglądają inaczej ze względu na inne ustawienia podstawy Rys. 5a. Sygnały LVDS dla wejściowego sygnału pasów kolorowych P³yta T-on

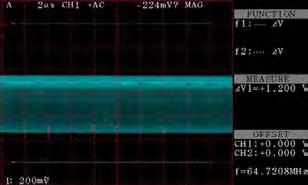

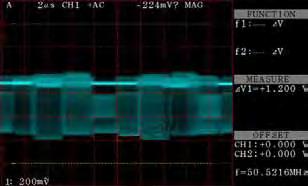

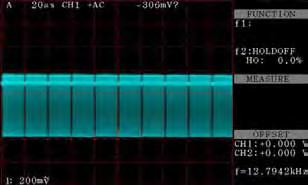

5 Rys. 5b. Sygnały LVDS po odłączeniu od wejścia sygnału pasów kolorowych czasu. Gdy wejściowy sygnał pasów kolorowych zostanie odłączony, oscylogramy dla różnej podstawy czasu będą wyglądać tak, jak na następnym oscylogramie pokazanym na rysunku 5b. Ta metoda kontroli przebiegów pozwala na sprawdzenie, czy sygnały LVDS są doprowadzane do płyty modułu T-ON. zy istnieje sposób przeprowadzenia autodiagnozy modułu T-ON podobnie jak modułu zasilacza Tak jest to możliwe. Aktualnie konstruowane moduły T-ON są wyposażone w układy generacji wzorcowych kolorowych testów obrazu. Niestety w większości starszych rozwiązań funkcja taka nie jest dostępna, gdyż nie została projektowo wprowadzona. Aby uruchomić taki test autodiagnozy modułu T-ON, wystarczy, doprowadzić do wejścia zasilającego napięcie Vcc (VIN), ale jednocześnie należy odłączyć kabel (kable) doprowadzające sygnały LVDS. Dla niektórych konstrukcji modułów T-ON przewidziano specjalne metody przeprowadzania testowania, takie jak na przykład dla paneli LG wyposażonych w moduł T-ON o oznaczeniu D. Będzie o tym później. Należy więc za pomocą spoiwa lutowniczego połączyć na płycie głównej punkt lutowniczy Panel_Vcc z drugim punktem napięcia wejściowego Vcc zasilającego moduł T-ON. Wcześniej należy upewnić się, że na tym punkcie występuje napięcie Vcc / VIN zasilające moduł T-ON, a następnie sprawdzić, Podstawowe informacje o module T-ON i sposobach jego testowania czy napięcie Panel_Vcc jest takie samo jak napięcie Vin zasilające moduł T-ON. Po upewnieniu się, że napięcie jest prawidłowe, połączyć wspomniane punkty spoiwem lutowniczym. Jeśli napięcia nie będą takie same, może to spowodować uszkodzenie płyty modułu T-ON lub panelu LD! Inne podzespoły takie jak zasilacz, inwerter i blok podświetlenia FL / EEFL powinny być już podłączone. Upewnić się jeszcze, że kable LVDS są rozłączone. Teraz po włączeniu zasilania telewizora na ekranie panelu wyświetlacza powinny być widoczne: biały, czerwony, niebieski, zielony i czarny obraz testowy (niekoniecznie w takiej kolejności). Dzięki temu testowi można potwierdzić, że moduł T-ON, panel wyświetlacza LD i blok podświetlania tylnego (lampy FL / EEFL ) lampy, zasilacz PSU, inwerter lub zasilacz zintegrowany IP są sprawne i działają prawidłowo. W przeciwnym wypadku moduł T-ON jest uszkodzony. Dla przykładu rozpatrzmy sytuację, gdy w telewizorze występuje problem zniekształceń odtwarzania obrazu i brak pewności, czy przyczyną jest płyta T-ON, czy płyta główna. W takim przypadku można użyć powyższej metody do przetestowania płyty T-ON. Jeśli T-ON może pokazać na ekranie obraz testowy dobrej jakości, bez zakłóceń, to oznacza, że problemem (przyczyną) jest płyta główna lub kable LVDS. Nie wolno zapomnieć również o sprawdzeniu gniazda złącza LVDS w szczególności pod kątem zimnych połączeń lutowanych i prawidłowych kontaktów złącza. Przykład metody autodiagnozy modułu T-ON zastosowanego w telewizorze LD firmy LG 42LK520: panel LD: V5 L370 / 420WUD Ver. 6, moduł T-ON: D. Test panelu: (Przygotować zasilacz SMPS do testu 2 zgodnie ze wskazówkami podanymi w SE nr 12/2014 na stronie 7. hodzi o założenie 2 łączówek na pinach złącza P201, pozwalających na zasymulowanie rozkazów włączenia zasilacza i inwertera. Szczegółowy opis i sposób postępowania znajduje się we wspomnianym artykule). W celu uruchomienia testu panelu T-ON należy: (1) odłączyć kable LVDS prowadzące do płyty głównej, (2) do jednego z wyprowadzeń bezpiecznika F1 (w linii 12V) podłączyć przewód z płyty bazowej podający napięcie 12V (3) połączyć przewodem punkt, na którym występuje na płycie T-ON napięcie V z kontaktem 44 złącza N1. Włączyć zasilacz SMPS. Przy prawidłowo działającym module T-ON na ekranie powinny zostać odtworzone testowe obrazy białego, czerwonego, niebieskiego, zielonego i czarnego pola, wskazując, że zasilacz SMPS i blok podświetlania działają prawidłowo. Rys. 6. Gniazda złączy sygnałów LVDS modułu T-ON D

6 N5 do panelu TFT N4 do panelu TFT U3 U4 US2 U2 U1 V US1 U5 F1 N1 do płyty głównej N2 do płyty głównej Rys. 7. Widok modułu T-ON D z wyróżnionymi głównymi podzespołami HVDDL 8.3V pin 7 VGL -5V pin 9,13 VGH 27.55V pin 11 P_VDD 16V piny 19, 20 HVDD 8.3V piny 21, 22 V piny 24, 25 DO MODU U TFT HVDD 8.3V VDD 16V V DO MODU U TFT HVDD 8.3V VDD 16V V V piny 36, 67 HVDD 8.3V piny 38, 39 P_VDD 16V piny 41, 42 VGL -5V pin 48, 52 VGH 27.55V pin 51 HVDDL 8.3V pin 54 FL2 HVDD 8.3V U4 N5 VGL -5.3V VGL -5.3V VGH 27.55V L3 RS1 P_VDD 16V U U2 US V N1 1.58V 10MHz 2.8V p/p V U1 F1 3A/125V V V 27.27V VGL-5V 109 VGH 27.55V A2 A1 D6 L2 N A A V 3.29V 27.89V 16.28V D3 D2 N4 A2 A1 A2 A V US1 12V 12V D5 D7 HVDDL 8.3V U3 L1 FL1 VDD 16V 16.35V U5 US2 1) 12.28V 2) 11.99V 3) 8.03V 4) 1) 2) 3) 4) 5) 6) 7) 8) 5) 6) 7) 8) 0.93V 1.07V 3.29V 3.59V 3.28V 3.28V 3.29V 3.27V LVDS Test panelu TP 44 LVDS Do p³yty g³ównej Ostrze enie: Do p³yty g³ównej P³yta T-ON pod os³on¹ ekranuj¹c¹. Nale y zamontowaæ ponownie œruby przed uruchomieniem odbiornika ze zdemontowan¹ os³on¹ TEST PANELU Aby uruchomiæ test panelu T-ON, nale y od³¹czyæ przewody LVDS. Pod³¹czyæ napiêcie 12V do bezpiecznika 12V. Po³¹czyæ V z pinem 44 z³¹cza N1. Testy: bia³ego, czerwonego, niebieskiego, zielonego i czarnego pola bêd¹ wyœwietlane na ekranie. Rys. 8. Napięcia w istotnych punktach testowych pozwalające na sprawdzenie poprawności funkcjonowania modułu T-ON D Przykładowe punkty pomiarowe i poprawne wartości napięć modułu T-ON A zastosowanego w panelu LD firmy LG L320WUN

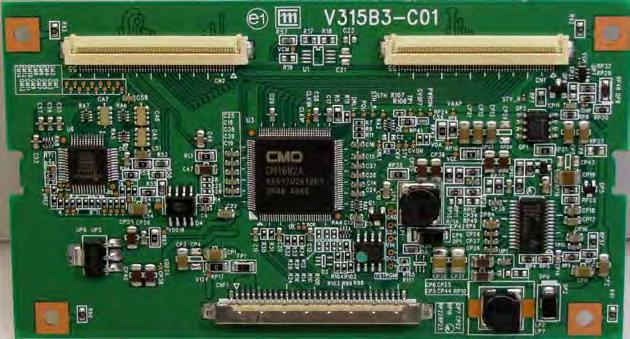

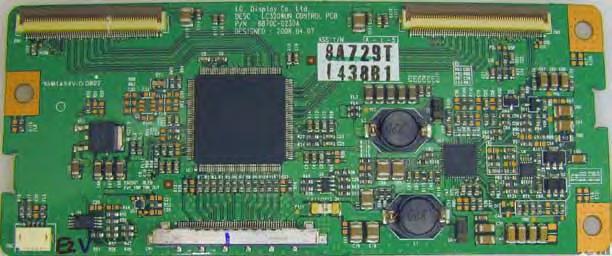

7 U1 US3 Rys. 9. Widok modułu T-ON A z wyróżnionymi głównymi podzespołami () Piny 2, 3 (16V) Piny 5, 6 (24.3V) Pin 55 (-5V) Pin 56 FL8 US2 1 (0V) 2 (1.8V) 3 () N V 1.5V Bezpieczniki FL2 FL1 T-ON U1 N1 Piny V 110 Bezpieczniki FL3 FL4 12V LVDS F1 (12V) 84 12V LVDS 63V/1.5A L2 L1 Piny 25,26 N3 D9 Piny 23,24 US D V 12V Piny 37,38 12V LVDS D8 A A R92 24V Pin 8 VDD 16.9V FL7 (-5V) Pin 56 (24.3V) Pin 6 (16V) Piny 55, 56 () Piny 58, 59 Rys. 10. Napięcia w istotnych punktach testowych pozwalające na sprawdzenie poprawności funkcjonowania modułu T-ON A Studium przypadków uszkodzeń telewizorów LD w wyniku nieprawidłowego działania modułu T-ON Rys. 11. Widok płyty modułu T-ON V315B3-01 firmy HIMEI, na podstawie którego zostanie przeprowadzona analiza uszkodzeń

8 RX0(+/-) RX1(+/-) RX2(+/-) RX3(+/-) RXLK(+/-) Vcc INPUT ONNETOR (JAE, FI-X30SSL) lub równoważne FRAME BUFFER TIMING ONTROLLER D/D ONVERTER & SAN DRIVER I TFT LD PANEL (1366x3x768) DATA DRIVER I REFERENE VOLTAGE Rys. 12. Schemat blokowy modułu T-ON firmy HIMEI o oznaczeniu V315B3-01 Dla zobrazowania objawów wywołanych przez uszkodzenie lub nieprawidłowe działanie modułu T-ON jako punktu odniesienia użyto płytę firmy HIMEI o oznaczeniu V315B3-01. Pozwoli nam to łatwo zrozumieć, jaki wpływ mają zmiany lub brak charakterystycznych napięć modułu T-ON i jakie to powoduje objawy wyświetlania obrazu na ekranie. Widok płyty tego modułu T-ON pokazano na rysunku 11,a na rysunku 12 zamieszczono jego schemat blokowy. Ten moduł T-ON wykorzystuje układ M1682A firmy MO jako główny kontroler sterowania zależnościami czasowymi przebiegów i napięć, układ TPS65161 jako konwerter napięć D-D i układ HX8915 dla generowania napięć korekcji GAMMA. Prawidłowe wartości napięć mierzone w punktach testowych na płycie T-ON są następujące: Vin: 12V, VGH: BRAMKA ON = 21V, VGL: GATE OFF = -5.6V, VDA = 15.9V, VDD33 =, VDD18 = 1.8V. Jeśli każde (ale także którekolwiek) z tych napięć ulegnie zmianie, sprawi to, że wyświetlanie na ekranie również się zmieni. Poniżej przedstawiono charakterystyczne przykłady objawów powodowanych przez zmiany napięć na module T-ON. 1. Gdy napięcie w linii VGL spada do wartości -1V, obraz na ekranie wygląda tak, jak na fotografii 13: Fot. 14 Fot. 15 4) Dla układów korekcji GAMMA i obwodów odniesienia VOM, jeśli linie napięć zasilających te obwody są nieprawidłowe, obraz zmienia się na biały ekran lub w negatyw i tak dalej. Jeśli napięcia GAMMA / GM1-GM14 wynoszą 0V lub 12V, może to być spowodowane rozwarciem Fot Jeśli napięcie VGL przyjmuje wartość 0V, na ekranie są wyświetlane zakłócenia pokazane na fotografii 14. 3) Jeżeli napięcie VGH spada do wartości 6V obraz na ekranie wygląda tak, jak na ekranie mocno wyeksploatowanego kineskopu telewizora RT. Na fotografii 15 pokazano przykład takiego przypadku. Fot /2014

9 TV LED Panasonic rocznik 2014 układy sterowania podświetleniem LED rezystora w układzie dzielnika, powodując wyświetlanie białego ekranu. Jeśli napięcia GAMMA / GM1-GM14 jednej lub większej ilości grup spadają, to może być spowodowane zmianą wartości rezystorów w dzielnikach napięć lub uszkodzeniem układu scalonego korekcji GAMMA, skutkując zmianą wyświetlania obrazu na ekranie na jego negatyw (tak jak na fotografii 17). Należy sprawdzić napięcia GM1-GM14 pod kątem spadku wartości. Jeśli brak napięcia wyjściowego lub wynosi ono 0V, to może być spowodowane uszkodzeniem układu scalonego konwertera D-D, kabli FP prowadzonych do złączy N1 i/lub N2, także kontaktów tych złączy, układów scalonych sterowników źródłami (skanowanie) i bramkami (dane). Uszkodzenia te mogą powodować objawy pokazane na fotografii 18. Fot. Fot. 18 } 4/2014
