1 ANDRITZ Pompy z cofniętym wirnikiem Vortex Seria VP/CP

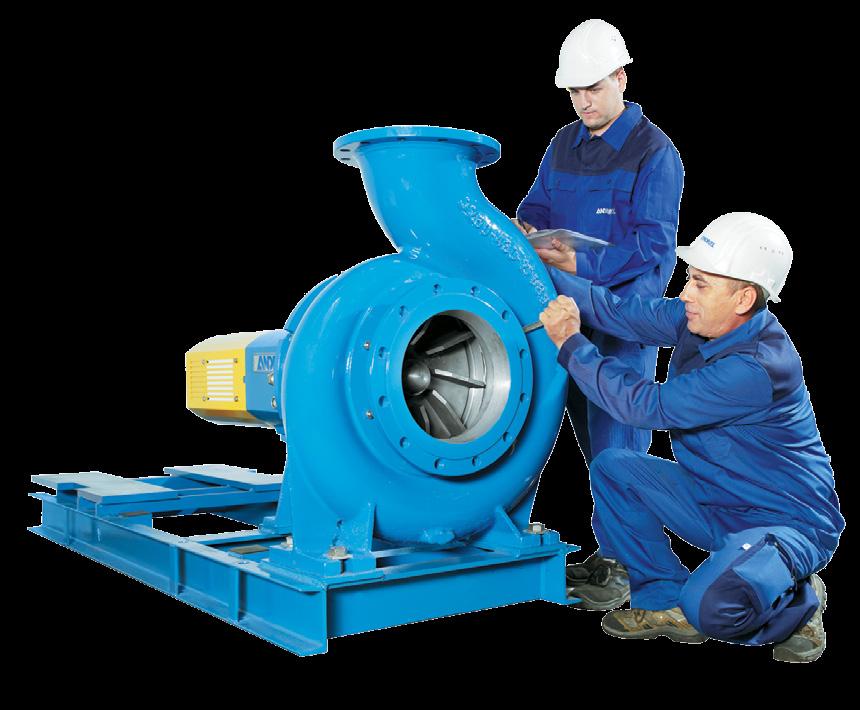

2 Pompy dla mediów czystych oraz zawierających części stałe Od ponad 100 lat, firma ANDRITZ jest znana głównie dzięki swoim kompetencjom i innowacji w projektowaniu pomp odśrodkowych. Pompy ANDRITZ z cofniętym wirnikiem Vortex serii VP/CP są rezultatem rozwinięcia naszych sprawdzonych technologii pompowych. Seria CP charakteryzuje się wyjątkowo dużym, otwartym przekrojem poprzecznym oraz otwartym kanałem w korpusie spiralnym. Oba typy pomp spełniają wysokie wymagania dotyczące wydajności, żywotności, konserwacji oraz kosztów utrzymania. Wszystkie części pomp produkowane są zgodnie z restrykcyjnymi standardami jakości, wyłącznie w zakładach posiadających certyfikat ISO. Najwyższa jakość naszych produktów uzyskiwana jest dzięki przestrzeganiu wysokich standardów jakościowych. Dane techniczne Wydajność do m³/h Wysokość podnoszenia do 75 m Nominalne ciśnienie robocze do 16 bar Temperatura do 120 C Swobodny przepływ do 140 mm Sprawdzona technologia Wysoki standard pomp odśrodkowych ANDRITZ serii VP/CP, opiera się na wieloletnim doświadczeniu w projektowaniu maszyn hydraulicznych oraz doskonałej znajomości technologii procesu. Bezpieczeństwo i niezawodność działania Transportowanie silnie zanieczyszczonego medium wymaga podjęcia specjalnych środków w dziedzinie projektu pompy jak i użytych materiałów. Specjalnie do tego celu ANDRITZ opracował pompy VP/CP o swobodnym przepływie. Modułowa budowa pomp ANDRITZ zapewnia dużą dostępność części zapasowych.

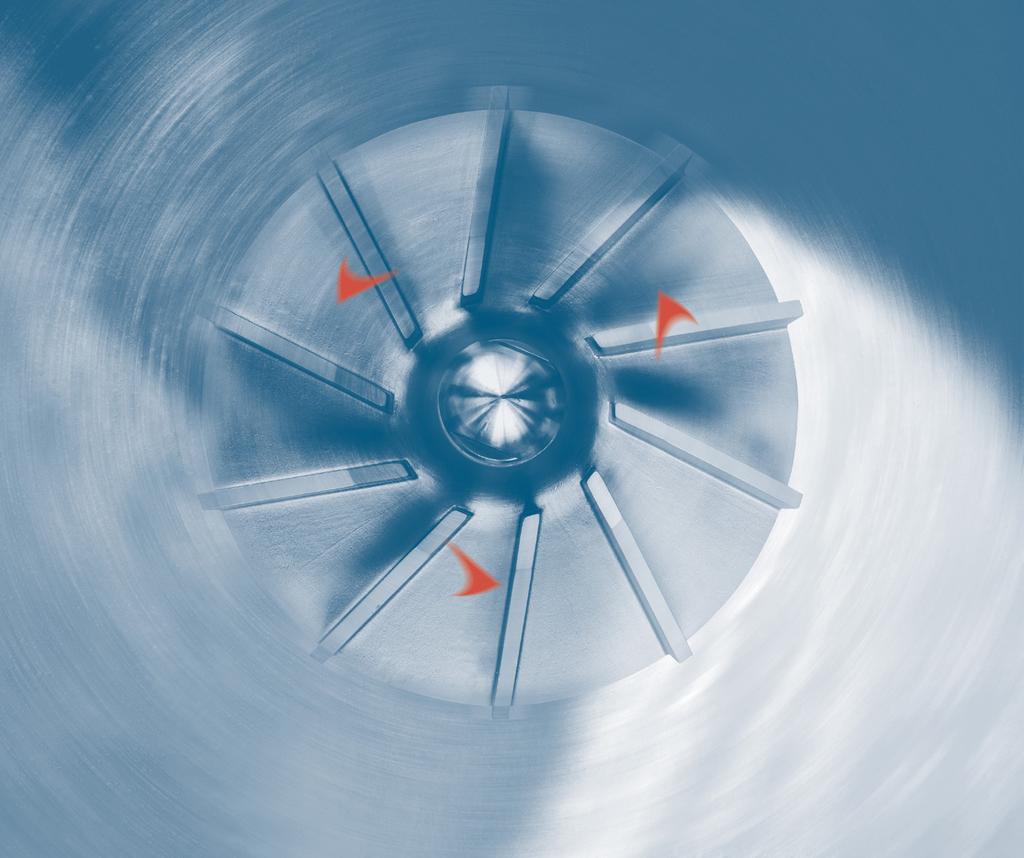

3 Seria VP Dla zawiesin z cząstkami stałymi do 60 mm Zakres zastosowania: Zawiesiny, szlam Medium z wysoką zawartością powietrza Zawiesina z drobnymi cząstkami Muł Ścieki przemysłowe Konstrukcja In-line Króciec ssący i tłoczny znajdują się w jednej osi Ekonomiczne rozwiązanie dla uciążliwych mediów! Uszczelnienie wału Uszczelnienie sznurowe Podwójne uszczelnienie mechaniczne Wytrzymały korpus łożyskowy Wykonany ze sprawdzonych elementów modułowych Korpus spiralny Wykonany z istniejących elementów modułowych Specjalnie zaprojektowany wirnik Vortex Materiały odporne na ścieranie Brak sił promieniowych Swobodny przepływ od 18 do 60 mm

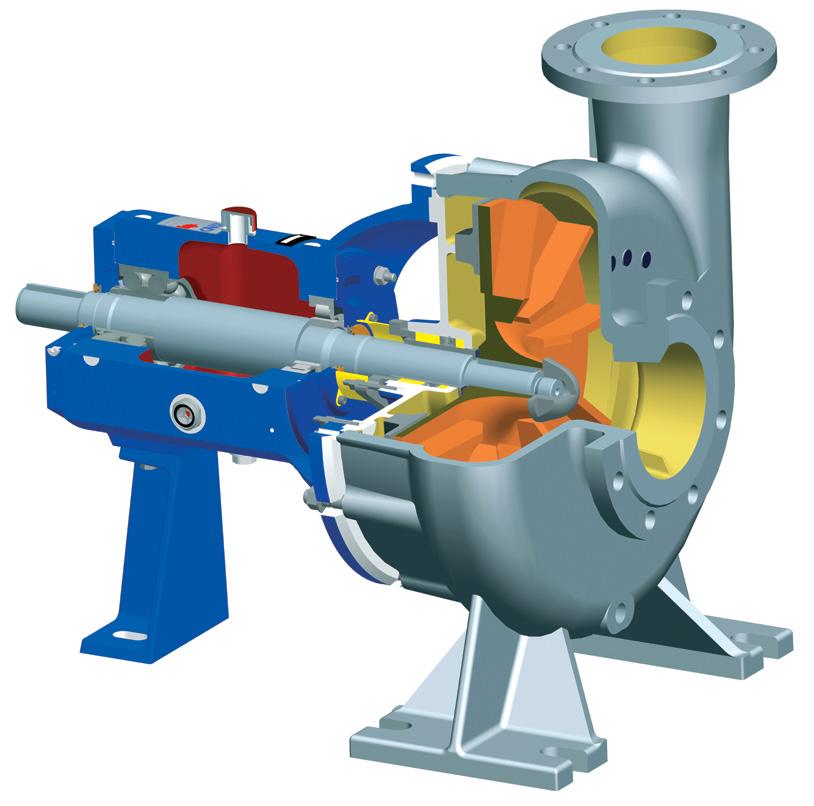

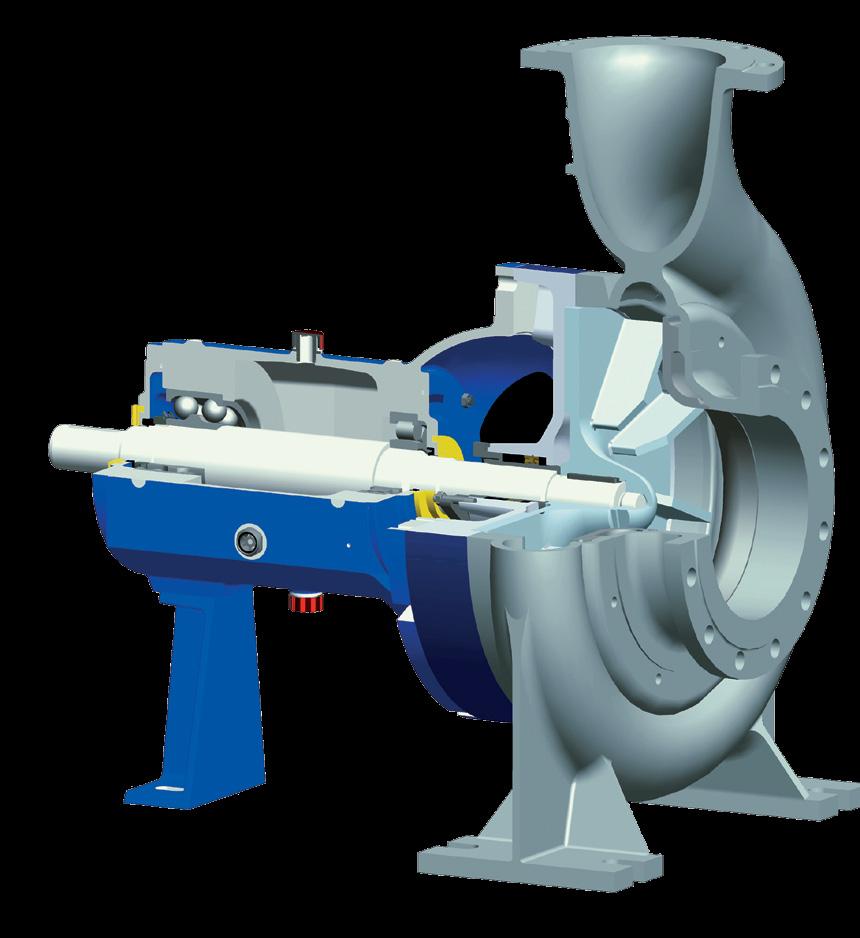

4 Wytrzymały korpus łożyskowy Wykonany ze sprawdzonych elementów modułowych Uszczelnienie wału Łatwe w wymianie pojedyncze lub podwójne uszczelnienie typu cartridge Uszczelnienie sznurowe Wymienne okładziny Zapewniają ochronę pokrywie korpusu Zoptymalizowany pod względem przepływu króciec tłoczny Zapewnia pracę bez zatorów Specjalnie zaprojektowany wirnik Vortex Materiały odporne na ścieranie Brak sił promieniowych Swobodny przepływ od 75 do140 mm Seria CP Dla zawiesin z cząstkami stałymi do 140 mm Zakres zastosowania: Wióry drewniane Ścieki komunalne Mocno ścierne media Szlam zawierający duże części stałe Bardzo długie włókna Bezkompromisowe rozwiązanie dla bardzo trudnych warunków!

5 Charakterystyka pracy Pompy Andritz z cofniętym wirnikiem Vortex, seria VP/CP Kennfeld Charakterystyka VP pracy pompy VP VP *** 55 VP *** VP *** 35 VP *** VP *** H [m] VP *** VP ** VP ** VP *** VP ** VP ** VP *** VP ** VP * VP ** VP ** VP * VP * VP * VP 125 VP ** -400* VP * VP * VP * VP * VP ** Q [m 3 /h] Charakterystyka pracy pompy CP CP *** CP *** CP *** H [m] CP *** CP *** CP *** CP *** CP ** Wykonanie materiałowe 3 Q [m /h] * n=750 rpm, ** n=1000 rpm, *** n=1500 rpm Seria VP/CP EN-GJL hardened Wirnik (CP) Korpus pompy (VP) Korpus łożyskowy Przednia i tylna osłona (kierownica) (CP) Pokrywa korpusu Komora uszczelnienia Wał (VP) Normy Europejskie Normy Amerykańskie Numer Znak Stopień UNS EN-JL1040 EN-GJL-250 Class 40B / X3CrNiMoN Grade 1A J X20Cr S X2CrNiMoN S32205 S GX2CrNiMoCuN Grade 1C J hardened GX2CrNiMoCuN Grade 1C J93373

6 Blisko naszych Klientów Zakłady ANDRITZ na świecie ANDRITZ AG Stattegger Strasse Graz, Österreich Phone: +43 (316) Fax: +43 (316) pumps@andritz.com Żadne dane, informacje, oświadczenia, zdjęcia i ilustracje zawarte w niniejszej ulotce nie rodzą jakichkolwiek zobowiązań, ani nie stanowią elementu jakichkolwiek umów sprzedaży z ANDRITZ AG lub podmiotami powiązanymi, na wyposażenie lub systemy, o których mowa w niniejszym dokumencie. ANDRITZ AG Wszelkie prawa zastrzeżone. Żadna część materiałów chronionych prawem autorskim nie może być kopiowana, modyfikowana ani rozpowszechniana w jakiejkolwiek formie i w jakikolwiek sposób, ani przechowywana w jakiejkolwiek bazie danych lub systemie wyszukiwania, bez uprzedniej pisemnej zgody ANDRITZ AG lub podmiotu z nią powiązanego. Każde takie nieautoryzowane wykorzystanie w jakimkolwiek celu stanowi naruszenie stosownych praw autorskich. ANDRITZ AG, Stattegger Strasse 18, 8045 Graz, Austria. HPU.vp.02.PL.06.15
