2 Dzikujemy za zakup przemiennika czstotliwoci LG! INSTRUKCJA BEZPIECZESTWA Aby zapobiec uszkodzeniom i awariom urzdzenia, przeczytaj t instrukcj. Nieprawidowa praca wynikajca ze zignorowania instrukcji obsugi moe spowodowa znaczne uszkodzenia. Po przeczytaniu tej instrukcji, pozostaw j w miejscu atwo dostpnym dla osoby majcej styczno z przemiennikiem. Instrukcj t powinna posiada osoba, która aktualnie obsuguje urzdzenie i jest odpowiedzialna za jej dziaanie. UWAGA Nie zdejmuj obudowy przemiennika, kiedy podane jest zasilanie Nie uruchamiaj przemiennika przy zdjtej obudowie. Pokryw przedni naley zdejmowa tylko w przypadku podczania przewodów lub przy przegldach okresowych, ale tylko przy odczonym zasilaniu. Podczanie przewodów lub przegldy okresowe powinny by wykonywane, co najmniej po upywie 10 minut od odczenia zasilania i po sprawdzeniu, e napicie na szynie DC spado poniej 30V DC. Przy podczaniu przewodów rce powinny by suche. Nie uywaj przewodów z uszkodzon izolacj. Nie poddawaj przewodów cieraniu, zbytnim napreniom oraz ciskaniu. W przeciwnym razie moe doj do poraenia prdem. Instaluj falownik na niepalnych powierzchniach oraz w pobliu takich materiaów. W przeciwnym razie moe doj do poaru. Odcz zasilanie, jeeli falownik dozna uszkodzenia. W przeciwnym razie moe to spowodowa dalsze uszkodzenia. Nie dotykaj czci przewodzcych przy zasilonym urzdzeniu gdy mog one by gorce. W przeciwnym razie moe doj do poparze skóry. Nie podawaj zasilania, gdy przemiennik jest uszkodzony lub, gdy brakuje w nim jakiejkolwiek czci. W przeciwnym razie moe doj do poraenia prdem. Nie wkadaj papieru, elementów z drewna lub metalu lub innych cia obcych do urzdzenia. W przeciwnym razie moe doj do poraenia prdem. Przenoszenie i instalacja RODKI OSTRONOCI Przy przenoszeniu zwró uwag na wag produktu. Instaluj urzdzenie zgodnie z instrukcj uruchomienia. Nie zdejmuj pokrywy falownika podczas transportu. Nie stawiaj cikich elementów na falownik. Sprawd czy waciwa jest pozycja urzdzenia przy transporcie. Nie rzucaj opakowaniem z urzdzeniem lub samym urzdzeniem. Impedancja doziemna powinna a by mniejsza ni 100 dla zasilania 1-fazowego lub mniej ni 10 dla zasilania 3-fazowego. Uytkuj falownik przy zachowaniu nastpujcych warunków rodowiskowych: 2

3 Temp. zewntrzna pracy Wilgotno Temp. przechowywania Lokalizacja Wysoko i wibracje Cinienie atmosferyczne - 10 ~ 40 C 90% lub mniej - 20 ~ 65 C Miejsca chronione przed korozj, oparami oleju i kurzem, niepalne Max. 1,000m nad poziomem morza, Max. 5.9m/sec 2 (0.6G) lub mniej 70 ~ 106 kpa Przewodowanie Nie podczaj kondensatorów do poprawy wspóczynnika mocy, dawików wejciowych oraz filtrów wejciowych na wyjcie falownika. Kolejno podczenia faz U, V, W na wyjciu falownika determinuje kierunek obrotów silnika. Podczenie zasilania falownika na zaciski wyjciowe spowoduje uszkodzenie urzdzenia. Przed rozpoczciem podczania przewodów naley dokadnie przeczyta instrukcj. Zawsze najpierw zamontuj przemiennik a dopiero póniej podczaj przewody. Próbny start Sprawd wszystkie niezbdne parametry przed uruchamianiem. Zmiana niektórych parametrów moe by wymagana z uwagi na charakter obcienia. Zawsze podawaj waciwe napicie zasilania na zaciski falownika. W przypadku zasilania 1- fazowego przemiennika nie podawaj na zaciski napicia midzyfazowego. W przeciwnym razie dojdzie do uszkodzenia urzdzenia. rodki ostronoci przy uruchomieniu Przy wybraniu opcji autorestartu uwaaj, aby nie dotyka czci wirujcych silnika, gdy po ustpieniu awarii zacznie on pracowa. Przycisk stop na klawiaturze jest aktywny, gdy wybrana jest taka opcja sterowania. Po resecie awarii naley uwaa, gdy przy zaczonym sygnale start oraz gdy mamy obecny sygna zadajcy prdkoci, silnik moe nagle zacz si obraca.. Nie zmieniaj i nie modyfikuj adnej czci w falowniku. Nie uywaj stycznika na wejciu falownika w celu zaczania i wyczania silnika. Uywaj filtrów przeciwzakóceniowych do redukcji zakóce elektromagnetycznych. W przeciwnym razie przemiennik moe zakóca urzdzenia znajdujce si w pobliu. W przypadku waha napicia wejciowego, uyj dawika sieciowego. Brak dawika moe powodowa wzrost temperatury kondensatorów do poprawy wspóczynnika mocy, zasilaczy, lub ich uszkodzenie Przed programowaniem falownika i uruchomieniem silnika zresetuj ustawienia falownika do ustawie fabrycznych (par. FU2-93) Sprawd ustawienia czstotliwoci falownika przed uruchomieniem silnika. Dostosuj t czstotliwo do moliwoci znamionowych silnika. rodki ostronoci przed awariami Przy wanych maszynach zapewnij dodatkowe zabezpieczenia np. hamulec bezpieczestwa, który bdzie ochrania inne urzdzenia przed niebezpiecznymi skutkami awarii falownika. 3

4 2. Charakterystyka przemienników czstotliwoci LG serii ic5 5 wej wielofunkcyjnych Wielofunkcyjne wyjcie przekanikowe i typu otwarty kolektor Zasilany 1-fazowo przemiennik czstotliwoci LG serii ic5 to inteligentne urzdzenie o maych wymiarach i wszechstronnym zastosowaniu. Waciwoci standardowe Znamionowe zakresy mocy - 0,37 2,2kW zasilanie 1-fazowe Obudowa : IP20 Wbudowany filtr przeciwzakóceniowy RFI klasy A Metoda sterowania: wektorowa bezczujnikowa oraz U/f Komunikacja RS485 (opcja) Wbudowany regulator PID Moment 150% przy 0.5 Hz Autorestart po ustpieniu awarii 8 prdkoci krokowych Omijanie czstotliwoci Wyjcie analogowe (0 10V) Funkcja szukania prdkoci Sterowanie 3-przewodowe Czstotliwo nona od 1 do 15 khz Forsowanie momentu rczne i automatyczne Zastosowanie Wentylatory Pompy Suszarnie Nagrzewnice Szlifierki Transportery Wirówki Maszyny do obróbki materiaów Maszyny przemysowe 4

5 3. Dane techniczne przemienników czstotliwoci LG serii ic5 Zasilanie 1-fazowe (230V) Typ falownika (SV xxx ic5-x) 004-1F 008-1F 015-1F 022-1F Moc HP silnika kw Moc [kva] Dane Prd FLA [A] znam. Czstotliwo 0.1 ~ 400 Hz wyjciowe Napicie 3-fazy ( 3 x 230 V AC ) Dane Napicie 1-faza 200 ~ 230 V ( 10 %) znam. Czstotliwo 50 ~ 60 Hz (5 %) wejciowe Prd wejciowy [A] Waga [kg]

6 Praca Sterowanie Sposób sterowania Rozdzielczo nastawy czstotliwoci Dokadno nastawy czstotliwoci Charakterystyka U/f Moliwo przecienia Forsowanie momentu Metoda sterowania Sygn. wyjciowe Sygnay wejciowe Nastawa czstotliwoci Sygna startu Praca krokowa Stop awaryjny Czstotliwo nadrzdna Funkcje pracy Wyjcie bdu Parametry wyjciowe Sterowanie wektorowe bezczujnikowe oraz U/f Rozdzielczo nastawy cyfrowej: 0.01 Hz Rozdzielczo nastawy analogowej: 0.06 Hz dla 60 Hz Cyfrowo: 0.01 % max. czstotliwoci wyjciowej Analogowo: 0.1 % max. czstotliwoci wyjciowej liniowa, kwadratowa, uytkownika U/f 150 % prdu znamionowego przez 1 minut (charakterystyka odwrotnie proporcjonalna do czasu) Rczne forsowanie momentu (0 ~ 15 %), Automatyczne forsowanie momentu klawiatura / Listwa zaciskowa / protokó komunikacji Modbus Analogowo: 0 ~ 10V lub 0 ~ 20mA lub potencjometr na falowniku Cyfrowo: Klawiatura Sygna pracy do przodu i tyu Nastawa do 8 prdkoci krokowych oraz 4 czasów przyspieszania i hamowania (0 ~ 999.9s.) przy uyciu wej wielofunkcyjnych Natychmiastowe odcicia napicia na wyjciu falownika Wybór prdkoci nadrzdnej na wejciu falownika Poziom detekcji czstotliwoci, Alarm przecienia, Utknicie, Zbyt wysokie i niskie napicie, Przegrzanie falownika i silnika, Praca, Zatrzymanie, Prdko sta, Szukanie prdkoci, Praca krokowa Przekanik wyjciowy (30A, 30C, 30B) AC250V 1A, DC30V 1A Czstotliwo wyjciowa, Prd wyjciowy, Napicie wyjciowe, Napicie szyny DC, jedno do wyboru (wyjcie: 0 ~ 10V) Ochrona Klawiatura Funkcje Wyczenie awaryjne Alarm falownika Autorestart Klawiatura Wartoci wywietlane Bdy wywietlane Hamowanie prdem staym, Ograniczenie czstotliwoci, Omijanie czstotliwoci, funkcja drugiego silnika, Kompensacja polizgu, Ochrona przed zmian kierunku, Autorestart, Regulator PID Zbyt due i niskie napicie, Przecienie, Przegrzanie falownika, Przegrzanie silnika, Brak fazy na wyjciu i wejciu, Bd zewntrzny, Bd komunikacji, Utrata sygnau zadajcego, Bd sprztowy Ochrona przed utykiem, Alarm przecienia Moliwo do 10 prób autorestartu Czstotliwo wyjciowa, Prd wyjciowy, Napicie wyjciowe, Nastawa czstotliwoci, Prdko pracy, Napicie szyny DC Pami bdów i awarii ( do 5 ostatnich ) przechowywana przez falownik rodowisko Temperatura pracy -10 C ~ 50 C Temperatura przechowywania -20 C ~ 65 C Wilgotno powietrza Mniej ni 90 %, dla pracy przy 50 C 30% Wibracje Poniej 1000m poniej 5.9m/sec 2 (=0.6g)) 6

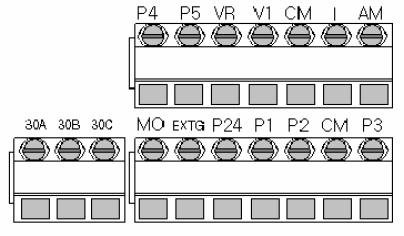

7 3. Zaciski falownika oraz ich funkcje Zasilanie 230 V L N Zabezpieczenie P L1 L2 G ( ) P1 N U V W Silnik P1 Sygna START do przodu (Par. I-20) P2 Sygna START do tyu (Par. I-21) AM CM + FM Wyjcie pomiarowe 0~10V (par. I-50) P3 Blokada pracy (Par. I-22) P4 Reset bedu (Par. I-23) P5 JOG (Par. I-24) CM P24 PNP wyjcie 24VDC 30 A 30 C 30 B Przekanik bdu Mniej ni 250V AC, 1A lub 30V DC, 1A (par. I-55) Potencjometr (1 k, 1/2W) Ekran VR V1 Zasilanie dla sygnau prdkoci: + 12V, 100mA Wejcie analogowe 0 ~ 10V (par. I-07 do I-10 ) MO EXTG Przekanik wielofunkcyjny 24VDC 50mA Nastawa fabryczna: Praca (par. I-54) I Wejcie analogowe 4 ~20mA (250ohm) (par. I-12 do I-15 ) Analogowe zadawanie prdkoci CM Zacisk wspólny dla VR, V1, I 7

8 Listwa zacisków siowych dla falowników serii ic5 SV004iC5-1F SV008iC5-1F SV015iC5-1F SV022iC5-1F Zacisk L1 L2 U V W P1 P2 N Zasilanie przemiennika czstotliwoci (3 fazy, 3x400V AC). UWAGA: Dla przemiennika serii IC5 (zasilanie 1- fazowe) zasilanie podczamy pod zaciski: L1 (faza) oraz L2 (przewód N) Zaciski wyjciowe silnika ( 3-fazy, 3x230V). Zaciski szyny DC UWAGA: do zacisku N nie podcza przewodu zerowego) Zaciski sterownicze Zacisk Funkcja Wejcia wielofunkcyjne P1, P2, P3, P4, P5 Uywane dla wejcia wielofunkcyjnego. Fabryczna warto Ustawiona na: P1 praca do przodu FX ( par. I-20 ) Ruch do przodu w przypadku zwarcia z zaciskiem CM i zatrzymanie w przypadku rozwarcia P2 praca do tyu RX ( par. I-21) Ruch do tyu w przypadku zwarcia z zaciskiem CM i zatrzymanie w przypadku rozwarcia 8

9 P3 blokada pracy BX (par. I-22) Gdy zacisk BX jest zwarty z CM, to napicie na wyjciu napdu jest odczane. Gdy silnik wykorzystuje do zatrzymania hamulec mechaniczny, to do odczenia sygnau wyjciowego uywa si BX. Naley zachowa ostrono, poniewa po zdjciu sygnau BX ukad startuje, gdy podany jest sygna startu FX lub RX P4 Kasowanie awarii RST (par. I-23) Suy do kasowania bdów, które powoduj wyczenie falownika. P5 czstotliwo nadrzdna JOG (par. I-24) Praca z czstotliwoci nadrzdn gdy zacisk jest zwarty z CM. Kierunek ustala si sygnaem FX (lub RX), który musi by równie zwarty. CM Zacisk wspólny Zacisk wspólny dla zacisków opisanych powyej VR Zasilanie nastawiania Stosuje si jako zasilanie dla analogowego nastawiania czstotliwoci (+12V) czstotliwoci ( np. potencjometru ). Maksymalna wydajno wynosi +12V, 10mA. V1 Sygna odniesienia Uywany jako sygna odniesienia czstotliwoci. Jako sygna czstotliwoci (napicie) wejciowy wykorzystywane jest napicie 0-10V DC (par. I-07 do I-10) I Sygna odniesienia czstotliwoci (prd) Uywany jako sygna odniesienia czstotliwoci, jako sygna wejciowy wykorzystywany jest prd stay 0-20mA. Rezystancja wejciowa wynosi 250. (par. I-11 do I-15) CM Zacisk wspólny Zacisk wspólny dla analogowego zadawania czstotliwoci VR, I oraz FM AM - CM Wyjcie analogowe Wyjcie pomiarowe dla jednego z nastpujcych sygnaów: Czstotliwo wyjciow, prd wyjciowy, napicie wyjciowe, napicie szyny DC. Nastawion fabrycznie wartoci standardow jest czstotliwo wyjciowa. Maksymalne napicie wyjciowe oraz prd wyjciowy wynosz: 0-10V, 1mA. Czstotliwo wyjciowa nastawiona jest na 500Hz. (par. I-50) 30A,30B,30C Wyjcie styku usterki Jest aktywowane, gdy dziaa funkcja zabezpieczajca. Prd zmienny: 250V 1A, prd stay: 30V 1A Usterka: 30A-30C zwarte (30B-30C rozwarte). Praca: 30B-30C zwarte (30A-30C rozwarte). (par. I-55) MO - EXTG Wyjcie wielofunkcyjne Uywa si po zdefiniowaniu wielofunkcyjnego zacisku wyjciowego. prd stay: 30V 50mA lub mniej. (par. I-54) Wybór sterowania NPN/PNP (NPN) Uycie napicia wewntrznego falownika (PNP) Uycie napicia zewntrznego 9

10 4. Monta przemiennika czstotliwoci Falownik montowany w szafie sterowniczej musi posiada z kadej strony woln przestrze. Wymagane odlegoci to: Falownik naley instalowa w odpowiednim rodowisku (opisanym w instrukcji bezpieczestwa). Ponadto w szafie sterowniczej naley zapewni waciwy przepyw powietrza Wentylacja Wentylatory DOBRZE LE DOBRZE LE Umieszczenie kilku falowników w szafie Instalacja wentylatora szafowego 10

11 5. Klawiatura sterujca oraz programowanie napdu Przycisk Joystick Dioda Oznaczenie RUN STOP (Góra) (Dó) (Lewo) (Prawo) (Prog) REV FWD Suy do uruchamiania falownika. Zatrzymanie falownika podczas pracy lub resetowanie sygnau bdu. Przesunicie Joystika w góre spowoduje podnoszenie wartoci parametrów lub przechodzenie po parametrach w kierunku do góry. Przesunicie Joystika w dó spowoduje obnianie wartoci parametrów lub przechodzenie po parametrach w kierunku w dó. Przesunicie Joystika w lewo pozwala na przechodzenie po grupach parametrów lub przechodzenie po kolejnych cyfrach parametru w kierunku w lewo. Przesunicie Joystika w prawo pozwala na przechodzenie po grupach parametrów lub przechodzenie po kolejnych cyfrach parametru w kierunku w prawo. Przycinicie Joystika powoduje wejcie do danego parametru oraz do ich zatwierdzania. wieci podczas pracy falownika w kierunku do tyu. wieci podczas pracy falownika w kierunku do przodu. Procedura zmieniania parametrów na wywietlaczu 1. Po uruchomieniu falownika poruszaj Joystikiem [] [] chodzimy po grupach parametrów: Grupa napdu (Drive group) Grupa funkcyjna FU1 Grupa funkcyjna FU2 Grupa wej/wyj I/O Parametry podstawowe jak zadawanie czstotliwoci, czas przyspieszania / zwalniania itp. Podstawowe parametry funkcyjne jak ustawienie czstotliwoci wyjciowej, napicia, zabezpiecze silnika i falownika itp. Parametry aplikacyjne jak tryb sterowania, operacja PID, ustawienie parametrów dla drugiego silnika itp. Parametry do konstrukcji sekwencji takich jak ustawienie wielofunkcyjnego terminala wejciowego, wyjciowego, wej i wyj analogowych itp. 11

12 Poruszanie sie po grupach parametrów przesuwajc () * Poruszanie sie po grupach parametrów przesuwajc () * Drive group Drive group I/O group Function group 1 I/O group Function group 1 Function group 2 Function group 2 2. Przyciskajc Joystik [] wchodzimy do danej grupy parametrów. 3. Przesuwajc [] lub [] przechodzimy po parametrach w danej grupie. 4. Przyciskajc [] wchodzimy do parametru. 5. Przesuwajc [] lub [] zmieniamy warto parametru 6. Przyciskajc dwa razy [] zatwierdzamy parametr. 7. Aby wyj z aktualnej grupy parametrów naley przesun Joystik w prawo lub lewo Przykady zmian parametrów Zmiana czasu przyspieszania z 5sek na 16sek. Drive group Zmiana czstotliwoci zadanej z 0 Hz na 30,05 Hz Drive group 12

13 Zmiana parametru F27 z 0 na 1 Function group 1 Powrót do ustawie fabrycznych Function group 2 6. Procedura uruchomienia falownika LG serii ic5 Podstawowymi parametrami potrzebnymi do uruchomienia falownika to drv i Frq. Poruszanie si po samych parametrach pokazane jest w punkcie z opisem klawiatury sterujcej w dalszej czci instrukcji. Drv suy do ustalenia, w jaki sposób realizujemy START/STOP falownika. Moemy wybra opcj startu z klawiatury (Keypad) lub poprzez ukad zewntrzny np. przyciski zewntrzne (Fx/Rx) lub sterownik. Parametr Frq suy do wyboru, w jaki sposób regulujemy prdko obrotow silnika. Moemy wybra regulacj za pomoc klawiatury (Keypad), potencjometru wbudowanego na falowniku (V0) lub sygnaami analogowymi: napiciowym 0..10V (V1), prdowym 0 20mA (I) lub sum tych sygnaów. 13

14 Jeeli prdko regulowana bdzie poprzez klawiatur, nastawiamy j w pierwszym parametrze w grupie gównej DRV (fabrycznie 0.00Hz) GRUPA NAPDU (DRIVE) Widok na ekranie Parametr Zakres min/max Nastawa fabryczna drv Frq Tryb sterowania napdem START / STOP Metoda zadawania czstotliwoci Keypad - Start/Stop realizowany poprzez przyciski na klawiaturze falownika. 1 Fx/Rx-1 2 Sterowanie poprzez zaciski FX - zaczenie pracy do przodu RX - zaczenie pracy do tyu Fx/Rx-2 FX - praca falownika RX - wybór pracy przód/ty 3 komunikacja poprzez RS Klawiatura 1 Cyfrowa Po przyciniciu przycisku ENTER naley nastawi dan czstotliwo i po przyciniciu jeszcze raz ENTER falownik uzyska now ustawion czstotliwo Klawiatura 2 Po przyciniciu przycisku ENTER mona pynnie regulowa czstotliwo falownika przyciskami góra/dó 2 V0 Sterowanie potencjometrem znajdujcym si na falowniku 3 V1 Sterowanie napiciowe zaciskiem V1 w zakresie 0[V] 10[V] 4 I Sterowanie prdowe zaciskiem I w zakresie 0 20[mA] 5 V0 + I Równoczesne sterowanie Analogowa potencjometrem na falowniku V0 i sygnaem prdowym I 6 V1 + I Równoczesne sterowanie sygnaem napiciowym V1 i sygnaem prdowym I 7 V0 + V1 Równoczesne sterowanie potencjometrem na falowniku V0 i sygnaem napiciowym V1 8 Komunikacja ModBus-RTU Nastawienie czstotliwoci powyej 60Hz Fabrycznie czstotliwo maksymalna falownika jest ustalona na 60Hz. Jeeli chcemy, aby czstotliwo pracy bya wysza, naley zmieni j w parametrze F-21. Dodatkowo, jeeli prdko regulujemy poprzez sygna analogowy napiciowy (potencjometr) lub prdowy to musimy jeszcze zmieni zakres regulacji czstotliwoci poprzez te sygnay w parametrach I/O-02 do I/O-15 zalenie, jakim sygnaem zadajemy prdko. Poniej pokazano parametry dla potencjometru wbudowanego na falowniku. 14

15 Dla pozostaych sposobów zadawania prdkoci parametry I-6 do I-15. Widok na ekranie I 2 I 3 Parametr Minimalne napicie wejcia V0 Czstotliwo odpowiadajca napiciu I2 Zakres min/max Nastawa fabryczna 0 10[V] Nastawa minimalnego napicia V0, które uaktywnia dziaanie falownika. Parametry I2-I6 tworz charakterystyk liniow, po której porusza si falownik przy zadawaniu sygnaem napiciowym z potencjometru wewntrznego [Hz] Czstotliwo odpowiadajca napiciu w parametrze I I 4 Maksymalne napicie wejcia V0 0 10[V] Nastawa maksymalnego napicia V0, po uzyskaniu którego falownik nie przyspiesza I 5 Czstotliwo odpowiadajca napiciu I [Hz] Czstotliwo odpowiadajca napiciu w parametrze I Powrót do ustawie fabrycznych Jeeli zostay zmienione jakiekolwiek parametry falownika, a napd nie pracuje waciwie, to naley w pierwszej kolejnoci powróci do ustawie fabrycznych falownika poprzez zmian FU2-93 Widok na ekranie H 93 Parametr Powrót do ustawie fabrycznych Zakres min/max 0 5 Powrót do parametrów fabrycznych falownika. Kasuje wszelkie zmiany parametrów dokonane przez uytkownika 0-1 Wszystkie parametry wracaj do ustawie fabrycznych 2 Tylko parametry z grupy napdu 3 Tylko parametry z grupy FU1 (par. F) 4 Tylko parametry z grupy FU2 (par. H) 5 Tylko parametry z grupy wej/wyj (par. I) Nastawa fabryczna 0 7. Funkcje ochronne falownika ic5 Przemiennik posiada funkcje ochronne, które fabrycznie nie s wczone. Dla bezpieczniejszego dziaania urzdzenia naley je aktywowa i prawidowo ustawi parametry od F1-50 do F1-60. Szczegóowo parametry te s wyjanione w dalszym rozdziale. Widok na ekranie F 50 F 59 Parametr Wybór elektronicznego zabezpieczenia termiczego Wybór ochrony przed utykiem Zakres min/max 0 1 Wybierane do ochrony silnika przed przegrzaniem 1 Tak Nastawa parametru pozwala na zatrzymanie przyspieszania lub zwalniania podczas pracy falownika Nastawa fabryczna

16 8. wszystkich parametrów falownika GRUPA NAPDU (DRIVE) Widok na ekranie Parametr Zakres min/max 0.00 Czstotliwo zadana [Hz] Parametr ustala czstotliwo na wyjciu falownika. Podczas pracy na wywietlaczu jest pokazana aktualna czstotliwo na wyjciu falownika. Podczas stopu pokazywana jest czstotliwo zadana. Parametr ten nie moe by wikszy ni F21 (czstotliwo maksymalna) Nastawa fabryczna Moliwo ustawiania podczas pracy 0.0 ACC Czas przyspieszania [s] Parametr ustala czasy przyspieszania przy starcie i 5. zwalniania przy zatrzymaniu falownika. dec Czas zatrzymania [s] Podczas pracy wielostopniowej (I34 - I50) parametr pokazuje zero. 10. drv Frq Tryb sterowania napdem START / STOP Metoda zadawania czstotliwoci Start/Stop realizowany poprzez przyciski na klawiaturze falownika. 1 FX - zaczenie pracy do przodu Sterowanie RX - zaczenie pracy do tyu poprzez FX - praca falownika zaciski 2 RX - wybór pracy przód/ty 3 komunikacja poprzez RS Klawiatura 1 Cyfrowa Po przyciniciu przycisku ENTER naley nastawi dan czstotliwo i po przyciniciu jeszcze raz ENTER falownik uzyska now ustawion czstotliwo 1 Nie 1 Klawiatura 2 Po przyciniciu przycisku ENTER mona pynnie regulowa czstotliwo falownika przyciskami góra/dó 2 V0 Sterowanie potencjometrem znajdujcym si na falowniku 3 V1 Sterowanie napiciowe zaciskiem V1 w zakresie 0[V] 10[V] 4 I Sterowanie prdowe zaciskiem I w zakresie 0 20[mA] 5 V0 + I Równoczesne sterowanie Analogowa potencjometrem na falowniku V0 i sygnaem prdowym I 6 V1 + I Równoczesne sterowanie sygnaem napiciowym V1 i sygnaem prdowym I 7 V0 + V1 Równoczesne sterowanie potencjometrem na falowniku V0 i sygnaem napiciowym V1 8 Komunikacja ModBus-RTU St1 Czstotliwo krokowa [Hz] Nastawianie czstotliwoci krokowej 1 podczas pracy wielostopniowej Naley zdefiniowa uywany zacisk P1 P5 na prac wielostopniow (par. I20-I24 na 5) 10.0 St2 Czstotliwo krokowa 2 Nastawianie czstotliwoci krokowej 2 podczas pracy wielostopniowej Naley zdefiniowa uywany zacisk P1 P5 na prac wielostopniow (par. I20-I24 na 6) 20.0

17 St3 Czstotliwo krokowa 4 Nastawianie czstotliwoci krokowej 4 podczas pracy wielostopniowej Naley zdefiniowa uywany zacisk P1 P5 na prac wielostopniow (par. I20-I24 na 6). Czstotliwo naley ustawi w par. I CUr Prd wyjciowy Wywietla aktualny prd na wyjciu falownika rpm Prdko obrotowa silnika Wywietla prdko obrotow napdzanego silnika dcl Napicie na szynie DC Wywietla warto napicia na szynie DC falownika vol Ekran uytkownika Wywietla warto dla pozycji wybranej w parametrze H73 vol -- vol POr tor Napicie na wyjciu falownika [V] Moc na wyjciu falownika [kw] Moment [kgf*m] non Wywietlanie bdu Wywietla typ bdu, czstotliwo i stany pracy w chwili wystpienia bdu drc Kierunek obrotów silnika F, r Wybór kierunku obrotu silnika gdy parametr drv jest ustawiony na 0 F r kierunek do przodu kierunek do tyu F Tak GRUPA FUNKCYJNA FU1 Widok na ekranie Parametr Zakres min/max F 0 Id do kodu 0 60 Przechodzenie bezporednio do danego numeru kodu w grupie funkcyjnej FU1 F 1 Blokada kierunku pracy silnika Brak blokad 1 Blokada pracy silnika do przodu 2 Blokada pracy silnika do tyu F 2 Krzywa przyspieszania Charakterystyka liniowa F 3 Krzywa zwalniania F 4 Tryb stopu 0 2 F 8 F 9 F 10 F 11 F 12 F 13 Czstotliwo hamowania wstrzykiwaniem prdu staego Opónienie zaczania hamowania wstrzykiwaniem prdu staego Napicie hamowania wstrzykiwaniem prdu staego Czas hamowania wstrzykiwaniem prdu staego Napicie pocztkowe hamowania wstrzykiwaniem prdu staego Czas pocztkowy hamowania wstrzykiwaniem prdu staego 1 Krzywa typu S Nastawa par. H17 i H18 0 Hamowanie poprzez nastawione parametry w napdzie 1 Hamowanie prdem staym 2 Wolny wybieg silnika 0 60 [Hz] Czstotliwo, od której aktywne jest hamowanie prdem staem. Nie moe by nastawione poniej czstotliwoci F [s] Czas opónienia hamowania prdem staym po osigniciu czstotliwoci F [%] Napicie szyny prdu staego podawane na wyjcie falownika Nastawiane w % par. H33 (znamionowy prd silnika) Nastawa fabryczna Moliwo ustawiania podczas pracy 1 Tak Nie [s] Czas podawania prdu staego do silnika [%] Parametr ustala warto napicia hamowania przed startem falownika Nastawiane w % par. H33 (znamionowy prd silnika) 0 60 [s] Czas trzymania hamowania przed rozpoczciem przyspieszania silnika F 14 Czas wzbudzania silnika 0 60 [s] Czas podawania prdu do silnika przed rozpoczciem przyspieszania przy pracy wektorowej F 20 F 21 Czstotliwo funkcji JOG [Hz] Czstotliwo maksymalna [Hz] Nastawa czstotliwoci dla funkcji JOG Nie moe by wysza ni F21 - czstotliwo maksymalna Maksymalna czstotliwo moliwa do uzyskania na wyjciu falownika. Do tej czstotliwoci odnoszone s czasy przyspieszania i hamowania. Jeeli w par. H40 ustawione jest 4 (sterowanie wektorowe) - max nastawa 300Hz

18 Widok na ekranie Parametr Zakres min/max Nastawa fabryczna Moliwo ustawiania podczas pracy F 22 Czstotliwo bazowa [Hz] Czstotliwo znamionowa silnika F 23 Czstotliwo pocztkowa [Hz] Czstotliwo, od której falownik rozpoczyna prac. 0.5 F 24 F 25 F 26 F 27 F 28 F 29 Wybór granicy czstotliwoci Górna granica czstotliwoci Dolna granica czstotliwoci Wybór forsowania momentu Forsowanie przy pracy do przodu Forsowanie przy pracy do tyu 0 1 Wybór moliwoci ustawiania dolnej i górnej granicy czstotliwoci 1 Tak [Hz] Nastawa górnej granicy czstotliwoci pracy falownika. Wywietlane gdy par F24 = 1. Nie moe by wiksze ni F [Hz] Nastawa dolnej granicy czstotliwoci pracy falownika. Wywietlane gdy par F24 = 1. Musi by pomidzy F23 a F F 30 Charakterystyka U/f [%] 0 Rczne 1 Automatyczne Nastawa wartoci forsowania momentu w kierunku pracy silnika do przodu. Nastawiane jako % maksymalnego napicia wyjciowego Nastawa wartoci forsowania momentu w kierunku pracy silnika do tyu. Nastawiane jako % maksymalnego napicia wyjciowego 0 Linowa 1 Kwadratowa Nie 2 Stworzona przez uytkownika (par. F31 F38) F 31 Charakterystyka U/f [Hz] Czstotliwoci nie mog by wiksze ni F czstotliwo 1 Wartoci wyszych parametrów musz by wiksze ni niszych. F 32 Charakterystyka U/f [%] Aktywne gdy F30=2 25 Nie napicie 1 F 33 Charakterystyka U/f [Hz] 30.0 czstotliwo 2 F 34 Charakterystyka U/f [%] 5 napicie 2 F 35 Charakterystyka U/f [Hz] 45.0 czstotliwo 3 F 36 Charakterystyka U/f [%] 75 Nie napicie 3 F 37 Charakterystyka U/f [Hz] 60.0 czstotliwo 4 F 38 Charakterystyka U/f [%] 10 napicie 4 F 39 Regulacja napicia Nastawa wartoci napicia na wyjciu falownika. 10 wyjciowego [%] Ustawiana jako procent wartoci napicia wyjciowego. F 40 Oszczdzanie energii 0 30 [%] Parametr obnia warto napicia wyjciowego zalenie od poziomu obcienia F 50 F 51 F 52 Wybór elektronicznego zabezpieczenia termiczego Poziom elektroniczego zabezpieczenia termicznego dla 1 minuty Poziom elektroniczego zabezpieczenia termicznego dla pracy cigej [%] F 53 Metoda chodzenia silnika 0 1 F 54 F 55 F 56 Poziom alarmu przecienia Czas trzymania alarmu przecienia Wybór wyczenia od przecienia [%] Wybierane do ochrony silnika przed przegrzaniem 1 Tak Nastawa maksymalnego prdu silnika przez 1 minut. Warto jest procentem parametru H33. Nie moe by ustawione poniej F52. Aktywowane przez F 50 = 1 Nastawa maksymalnego prdu silnika przy pracy cigej Warto jest procentem parametru H33. Nie moe by ustawione wyej ni F51. Aktywowane przez F 50 = 1 0 Chodzenie wasne silnika 1 Chodzenie obce silnika Nastawa wartoci prdu, po przekroczeniu którego podanany jest sygna alarmu na wyjciu przekanikowym lub wielofunkcyjnym I54, I55. Ustawiane jako procent H [s] Nastawa czasu, po którym trzymany jest alarm przecienia po przekroczeniu wartoci F Wybór czy falownik ma zatrzyma silnik po przecieniu 1 Tak tak Tak

19 Widok na ekranie F 57 F 58 F 59 F 60 Parametr Poziom wyczenia od przecienia Czas opónienia wyczenia od przecienia Wybór ochrony przed utykiem Poziom ochrony przed utykiem Zakres min/max Nastawa wartoci prdu, po przekroczeniu którego silnik [%] jest zatrzymany. Ustawiane jako procent H [s] Nastawa czasu zwoki wyczenia silnika po przekroczeniu wartoci parametru F [%] Nastawa parametru pozwala na zatrzymanie przyspieszania lub zwalniania podczas pracy falownika podczas przyspiesz. podczas cigej pracy Bit 2 Bit 1 Bit podczas hamowania Nastawa wartoci prdu aktywujcego ochron przed utykiem podczas przyspieszania, cigej pracy i hamowania. Warto jest procentem parametru H33 Nastawa fabryczna Moliwo ustawiania podczas pracy GRUPA FUNKCYJNA FU2 Widok na ekranie Parametr Zakres min/max Nastawa fabryczna Moliwo ustawiania podczas pracy H 0 Id do kodu 0 95 Przechodzenie bezporednio do danego numeru kodu w 1 Tak grupie funkcyjnej FU1 H 1 Historia bdów 1 - Informacje dotyczce typów awarii, czstotliwoci, prdu i non - H 2 Historia bdów 2 - warunków pracy w czasie awarii. Ostatni bd jest pokazany non - w parametrze H1 H 3 Historia bdów 3 - non - H 4 Historia bdów 4 - non - H 5 Historia bdów 5 - H 6 Kasowanie historii bdów 0 1 Kasuje histori bdów zapamitanych w parametrach H1- H5 H 7 Czstotliwo [Hz] W momencie uzyskania czstotliwoci nastawionej w tym przytrzymania parametrze, falownik zatrzymuje si na jej poziomie. Parametr uywany gównie w aplikacjach dwigowych i realizujcy mechaniczny hamulec. H 8 Czas przytrzymania 0 10 [s] Nastawa czasu, przez który przytrzymywana jest czstotliwo z parametru H7 H 10 H 11 H 12 H 13 H 14 Wybór pracy z czstotliwociami omijanymi Dolna warto czstotliwoci dla obszaru 1 Górna warto czstotliwoci dla obszaru 1 Dolna warto czstotliwoci dla obszaru 2 Górna warto czstotliwoci dla obszaru Nastawa pozwalajca na wybór obszarów czstotliwoci które bd omijane w czasie pracy. Jest to parametr pozwalajcy na ochron silnika przed niestabilnymi obszarami pracy, rezonansami i wibracjami mechanicznymi maszyny. Mona ustali 3 takie obszary (param. H11-H16) 1 Tak [Hz] Nastawa obszarów pomijanych przy pracy. Przy przyspieszaniu i hamowaniu przez falownik zadawanie czstotliwoci przechodzi skokowo od wartoci dolnej do górnej (przy przyspieszaniu) lub odwrotnie (przy hamowaniu). Wartoci wyszych parametrów musz by wiksze ni niszych. non

20 H 15 H 16 H 17 H 18 Dolna warto czstotliwoci dla obszaru 3 Górna warto czstotliwoci dla obszaru 3 Nachylenie pocztku krzywej S Nachylenie koca krzywej S j.w [%] Ksztatowanie pocztku charakterystyki typu S przyspieszania i zwalniania. Aktywne gdy parametr F2 lub F3 = 1. Im wiksza warto parametru tym charakterystyka jest mniej liniowa [%] Ksztatowanie koca charakterystyki typu S przyspieszania i zwalniania. Aktywne gdy parametr F2 lub F3 = 1. Im wiksza warto parametru tym charakterystyka jest mniej liniowa H 19 H 20 Wybór ochrony przed zanikiem faz Wybór startu po zaczeniu zasilania Wyczone 1 Ochrona faz na wyjciu Parametr pozwala na wybór jak falownik ma si zachowa po ponownym podaniu zasilania. Parametr jest aktywny gdy drv = 1 lub 2. Autorestart jest wykonywany gdy po skasowaniu awarii jest sygna na zacisk FX lub RX H 21 Wybór autorestartu po zresetowaniu awarii 0 1 H 22 Wybór szukania prdkoci Bez autorestartu 1 Autorestart Parametr pozwala na wybór restartu falownika po zatwierdzeniu awarii. Parametr jest aktywny gdy drv = 1 lub 2. Autorestart jest wykonywany gdy po podanu zasilania aktywny jest sygna na zacisk FX lub RX 0 Bez autorestartu 1 Autorestart w momencie potwierdzenia awarii Parametr jest uywany do ochrony przed moliwymi bdami podczas pracy silnika 1. H20 Autorestart 2. Restart po chwilowym braku zasilania 3. H21 Restart po resecie awarii 4. Normalne przyspieszanie H 23 H 24 H 25 H 26 H 27 Ograniczenie prdu przy szukaniu prdkoci Wzmocnienie P przy szukaniu prdkoci Wzmocnienie I przy szukaniu prdkoci Liczba prób autorestartów Czas pomidzy próbami autorestartu Bit 3 Bit 2 Bit 1 Bit [%] Parametr ogranicza warto prdu podczas szukania prdkoci. Warto jest procentem parametru H Wzmocnienie czonu proporcjonalnego uywanego do szukania prdkoci w kontrolerze PI Wzmocnienie czonu integracyjnego uywanego do szukania prdkoci w kontrolerze PI 0 10 Nastawa iloci prób autorestartów po wystpieniu awarii. Funkcja jest aktywna gdy drv = 1 lub [s] Nastawa czasu pomidzy próbami autorestartów. 1 Tak

21 Widok na ekranie H 30 H 31 Parametr Moc znamionowa napdzanego silnika Liczba biegunów napdzanego silnika Zakres min/max Moc znamionowa silnika z tabliczki znamionowej. Moc jest przypisana do mocy znamionowej falownika kw ~ ~ kw kw 2 12 Liczba biegunów spisana z tabliczki znamionowej silnika. Warto t falownik przelicza do wywietlania prdkoci obrotowej silnika. Nastawa fabryczna Moliwo ustawiania podczas pracy 7,5 Nie 4 Nie H 32 Znamionowy polizg silnika 0 10 [Hz] Znamionowy polizg silnika spisany z tabliczki znamionowej silnika lub obliczony ze wzoru 2.33 Nie H 33 Znamionowy prd silnika [A] Znamionowy prd silnika spisany z tabliczki znamionowej silnika. H 34 Prd silnika bez obcienia [A] Prd silnika przy obrotach znamionowych silnika bez podczenia go do obcienia. W przypadku braku danych, naley wpisa 50% wartoci parametru H33 H 36 Sprawno silnika [%] Znamionowa sprawno silnika spisana z tabliczki znamionowej silnika. H 37 Bezwadno obcienia 0 2 Wybór momentu bezwadnoci obcienia w stosunku do silnika. 0 Mniej ni 10 razy 1 Okoo 10 razy 2 Wicej ni 10 razy H 39 Czstotliwo nona 1 15 [khz] Praca silnika z napdem moe powodowa syszalne dwiki pracy silnika i pojawienie si prdu upywowego. Im wysza czstotliwo tym dwiki z silnika s mniej syszalne Nie 11 Nie 87 Nie 3 Tak H 40 Wybór trybu sterowania 0 3 H 41 Autotuning Sterowanie U/f 1 Kompensacja polizgu silnika 2 Sprzenie zwrotne. Regulator PID 3 Sterowanie wektorowe Automatyczny pomiar rezystancji i induktancji silnika (par H42 i H44) 1 Tak H 42 Rezystancja silnika Rs 0 5 [] Warto rezystancji statora silnika - Nie H 44 Induktancja upywu L [mh] Warto induktancji upywu statora i wirnika silnika - Nie H 45 H 46 H 50 H 51 Bezczujnikowe wzmocnienie P Wzmocnienie P dla sterowania wektorowego 100 Bezczujnikowe Wzmocnienie I dla sterowania wektorowego 10 wzmocnienie I Wybór sprzenia Zwrotny sygna prdowy 0-20 ma (zacisk I ) sygnau zwrotnego dla sterowania PID 1 Zwrotny sygna napiciowy 0-10 V (zacisk V1) Wzmocnienie P dla [%] Nastawy wzmocnie dla regulatora PID przy sterowaniu 300. sprzenia zwrotnego PID poprzez sprzenie zwrotne H 52 Wzmocnienie I dla sprzenia zwrotnego PID [s] 1. H 53 Wzmocnienie D dla sprzenia zwrotnego PID 0 30 [s] 0. H 54 Wzmocnienie F dla sprzenia zwrotnego PID [%] Nastawa wzmocnienia regulatora PID przy sterowaniu poprzez sprzenie zwrotne. 0. H 55 H 70 Granica czstotliwoci dla sterowania PID Referencja czstotliwoci dla przyspieszania i hamowania [Hz] Parametr ogranicza warto czstotliwoci wyjciowej dla sterowania PID Czasy s odniesione do czstotliwoci maksymalnej (F21) 1 Czasy s odniesione do czstotliwoci zadanej 60.0

22 Widok na ekranie H 71 H 72 H 73 H 74 Parametr Dokadno nastaw czasów przyspieszania i hamowania Ekran po wczeniu falownika Wybór ekranu uytkownika Wzmocnienie dla wywietlania prdkoci Zakres min/max Dokadno: 0.01[s] 1 Dokadno: 0.1[s] 2 Dokadno: 1[s] Wybór parametru, który ma by pokazany na wywietlaczu po zaczeniu falownika 0 Czstotliwo zadana 1 Czas przyspieszania 2 Czas hamowania 3 Tryb napdu 4 Tryb czstotliwoci 5 Czstotliwo krokowa 1 6 Czstotliwo krokowa 2 7 Czstotliwo krokowa 3 8 Prd wyjciowy 9 Prdko obrotowa silnika 10 Napicie szyny DC falownika 11 Ekran uytkownika 12 Wywietlanie bdu 13 Kierunek obrotów silnika Jeden z poniszych parametrów moe by wywietlany jako vol (ekran uytkownika) 0 Napicie wyjciowe [V] 1 Moc wyjciowa [kw] 2 Moment [kgf*m] [%] Parametr sucy do zmiany wywietlania prdkoci obrotowej: prdko obrotowa (obr/min) lub prdko mechaniczna (m/mi) H 79 Wersja oprogramowania 0 10 Wywietlenie wersji oprogramowania uywanego przez falownik H 81 H 82 H 83 H 84 H 85 H 86 H 87 H 88 H 89 H 90 H 93 Drugi silnik Czas przyspieszania Drugi silnik Czas hamowania Drugi silnik Czstotliwo bazowa Drugi silnik Charakterystyka U/f Drugi silnik Forsowanie momentu do przodu Drugi silnik Forsowanie momentu do tyu Drugi silnik Poziom ochrony przed utykiem Drugi silnik Poziom elektroniczego zabezpieczenia termicznego dla 1 minuty Drugi silnik Poziom elektroniczego zabezpieczenia termicznego dla pracy cigej Drugi silnik Prd znamionowy silnika Powrót do ustawie fabrycznych [s] Nastawa fabryczna Moliwo ustawiania podczas pracy 1 Tak [Hz] [%] 5 Nie 5 Nie [%] [%] [A] 0 5 Zestaw parametrów drugiego silnika. Parametr jest aktywny gdy który z zacisków wielofunkcyjnych P jest ustawiony na przeczenie na drugi silnik (I20 I24 = 12) Powrót do parametrów fabrycznych falownika. Kasuje wszelkie zmiany parametrów dokonane przez uytkownika 0-1 Wszystkie parametry wracaj do ustawie fabrycznych Nie

23 2 Tylko parametry z grupy napdu 3 Tylko parametry z grupy FU1 (par. F) 4 Tylko parametry z grupy FU2 (par. H) 5 Tylko parametry z grupy wej/wyj I/O H 94 Haso zabezpieczajce 0 FFFF Haso dla parametru H95 H 95 Blokowanie zmiany parametrów falownika 0 FFFF Moliwo blokowania parametrów falownika po wpisaniu hasa w parametrze H94 UL L Moliwa zmiana parametrów Zmiany parametrów zablokowane GRUPA WEJ / WYJ (I/O) Widok na ekranie Parametr Zakres min/max I 0 Id do kodu 0 63 Przechodzenie bezporednio do danego numeru kodu w grupie funkcyjnej FU1 I 1 Staa czasowa filtru dla Dopasowanie reakcji falownika na sygna napiciowy z potencjometru V0 na wewntrznego potencjometru V0 na falowniku. falowniku Im wiksza nastawa tym wolniejsza reakcja na skokow zmian sygnau zadajcego I 2 I 3 I 4 I 5 I 6 I 7 Minimalne napicie wejcia V0 Czstotliwo odpowiadajca napiciu I2 Maksymalne napicie wejcia V0 Czstotliwo odpowiadajca napiciu I4 Staa czasowa filtru dla wejcia sygnau V1 Minimalne napicie wejcia V1 0 10[V] Nastawa minimalnego napicia V0, które uaktywnia dziaanie falownika. Parametry I2-I6 tworz charakterystyk liniow po której porusza si falownik przy zadawaniu sygnaem napiciowym z potencjometru wewntrznego. Nastawa fabryczna Moliwo ustawiania podczas pracy 1 Tak [Hz] Czstotliwo odpowiadajca napiciu w parametrze I [V] Nastawa maksymalnego napicia V0, po uzyskaniu którego 10.0 falownik nie przyspiesza [Hz] Czstotliwo odpowiadajca napiciu w parametrze I Dopasowanie reakcji falownika na sygna napiciowy 0-10V (wejcie V1). Im wiksza nastawa tym wolniejsza reakcja na skokow zmian sygnau zadajcego 0 10[V] Nastawa minimalnego napicia wejcia V1, które uaktywnia dziaanie falownika. Parametry I7-I10 tworz charakterystyk liniow po której porusza si falownik przy zadawaniu sygnaem napiciowym I 8 I 9 I 10 I 11 Czstotliwo odpowiadajca napiciu I7 Maksymalne napicie wejcia V1 Czstotliwo odpowiadajca napiciu I9 Staa czasowa filtru dla wejcia sygnau prdowego I [Hz] Czstotliwo odpowiadajca napiciu w parametrze I [V] Nastawa maksymalnego napicia wejcia V1, po uzyskaniu 10.0 którego falownik nie przyspiesza [Hz] Czstotliwo odpowiadajca napiciu w parametrze I Dopasowanie reakcji falownika na sygna prdowy 0-20mA (wejcie I). Im wiksza nastawa tym wolniejsza reakcja na skokow zmian sygnau zadajcego 1 I 12 Minimalny prd wejcia I 0 20[mA] Nastawa minimalnego prdu wejcia I, które uaktywnia dziaanie falownika. Parametry I12-I15 tworz charakterystyk liniow, po której porusza si falownik przy zadawaniu sygnaem prdowym I 13 I 14 I 15 Czstotliwo odpowiadajca prdowi I12 Maksymalny prd wejcia I Czstotliwo odpowiadajca prdowi I [Hz] Czstotliwo odpowiadajca wartoci w parametrze I [mA] Nastawa maksymalnego prdu wejcia I, po uzyskaniu 20.0 którego falownik nie przyspiesza [Hz] Czstotliwo odpowiadajca wartoci w parametrze I

24 Widok na ekranie I 16 I 20 I 21 I 22 I 23 I 24 Parametr Kryterium zaniku sygnau analogowego prdkoci Okrelenie funkcji wejcia wielofunkcyjnego P1 Okrelenie funkcji wejcia wielofunkcyjnego P2 Okrelenie funkcji wejcia wielofunkcyjnego P3 Okrelenie funkcji wejcia wielofunkcyjnego P4 Okrelenie funkcji wejcia wielofunkcyjnego P5 Zakres min/max Wyczone 1 Aktywne poniej poowy nastawy I2, I7 lub I12 2 Aktywne poniej nastawy I2, I7 lub I12 0 FX - Praca do przodu 1 RX - Praca do tyu 2 Blokada pracy 3 Resetowanie bdu 4 Czstotliwo nadrzdna JOG 5 Czstotliwo krokowa - St1 (niska) 6 Czstotliwo krokowa - St2 (rednia) 7 Czstotliwo krokowa - St3 (wysoka) 8 Przyspieszanie / zwalnianie krokowe niskie Ustawiane w parametrach I 34, I35 9 Przyspieszanie / zwalnianie krokowe rednie Ustawiane w parametrach I 36, I37 10 Przyspieszanie / zwalnianie krokowe wysokie Ustawiane w parametrach I 38, I39 Nastawa fabryczna Moliwo ustawiania podczas pracy 1 Tak 2 Tak 3 Tak 4 Tak Tak 11 Hamowanie prdem staym 12 Wybór drugiego silnika Góra/Dó Zwikszanie czstotliwoci 16 Obnianie czstotliwoci 17 Sterownie 3-przewodowe 18 EXT A: Zewntrzne wyczenie awaryjne styk NO Tak Tak 19 EXT B: Zewntrzne wyczenie awaryjne styk NC I 25 I 26 I Zmiana pomidzy sterowaniem PID a sterowaniem U/f 22 Napd gówny 23 Trzymanie analogowe 24 Zatrzymanie przyspieszania / hamowania Wywietlanie bitowe Bit4 Bit3 Bit2 Bit1 Bit0 stanu zacisków wejciowych P5 P4 P3 P2 P1 wielofunkcyjnych P1-P8 Wywietlanie bitowe Bit1 Bit0 zacisków wyjciowych 30AC MO Staa czasowa filtru dla wej wielofunkcyjnych 2 50 Dopasowanie reakcji falownika na sygna podany na wejcia wielofunkcyjne Im wiksza nastawa tym wolniejsza reakcja na sygna Tak I 30 Czstotliwo krokowa [Hz] Kolejne czstotliwoci krokowe uywane do pracy 30.0 I 31 Czstotliwo krokowa 5 wielostopniowej falownika Naley zdefiniowa uywany zacisk P1 P5 na prac I 32 Czstotliwo krokowa wielostopniow (par. I20-I24 na 7) I 33 Czstotliwo krokowa I 34 Przyspieszanie krokowe [s] Czasy przyspieszania i hamowania uywane do pracy 3.0 I 35 Hamowanie krokowe 1 wielostopniowej falownika. 3.0 I 36 Przyspieszanie krokowe I 37 Hamowanie krokowe I 38 Przyspieszanie krokowe I 39 Hamowanie krokowe I 40 Przyspieszanie krokowe I 41 Hamowanie krokowe I 42 Przyspieszanie krokowe I 43 Hamowanie krokowe I 44 Przyspieszanie krokowe I 45 Hamowanie krokowe I 46 Przyspieszanie krokowe Tak

25 I 47 Hamowanie krokowe Widok na ekranie Parametr I 50 Wyjcie analogowe AM 0 3 I 51 I 52 I 53 I 54 I 55 I 56 Regulacja wyjcia analogowego AM Poziom detekcji czstotliwoci Pasmo detekcji czstotliwoci Okrelenie wyjcia wielofunkcyjnego MO Okrelenie przekanika 30AC Ustawienie przekanika bdu Zakres min/max 0 Czstotliwo wyjciowa Warto odpowiadajca10v Czstotliwo maksymalna 1 Prd wyjciowy 150% prdu znam.falownika 2 Napicie wyjciowe 282 V AC 3 Napicie szyny DC 400V DC [%] Uywane do doregulowania wyjcia analogowego, gdy uywamy go jako wyjcia pomiarowego [Hz] Nastawa czstotliwoci, po uzyskaniu której podawany jest sygna na wyjcie wielofunkcyjne. Szeroko pasma czstotliwoci wykrywanej, ustalonej w par. I FDT 1 - Zamknicie przekanika MO po osigniciu poowy pasma detekcji (I53/2) poniej kadej czstotliwoci krokowej. Otwarcie po przekroczeniu czstotliwoci krokowej FDT 2 - Zamknicie przekanika MO po osigniciu poowy pasma detekcji (I53/2) poniej czstotliwoci I52. Otwarcie po przekroczeniu tej czstotliwoci. 2 FDT 3 - Zamknicie przekanika MO po osigniciu poowy pasma detekcji (I53/2) poniej czstotliwoci I52. Otwarcie po przekroczeniu poowy pasma detekcji (I53/2) powyej czstotliwoci I52 3 FDT 4 - Zamknicie przekanika MO po osigniciu czstotliwoci I52. Otwarcie po przekroczeniu poowy pasma detekcji (I53/2) poniej czstotliwoci I52. 4 FDT 5 -Dziaanie odwrotne ni w FDT 4 5 OL Przecienie (przekroczenie F54 po czasie F55 6 IOL Przecienie falownika 7 Utyk silnika (STALL) 8 Zbyt wysokie napicie (OV) 9 Zbyt niskie napicie (LV) 10 Przegrzanie falownika (OH) 11 Zanik sygnau zadawania prdkoci 12 Praca falownika 13 Zatrzymanie falownika 14 Osignicie czstotliwoci zadanej 15 Szukanie prdkoci 16 Czekanie na sygna startu (gotowo) 17 Zadziaanie przekanika bdu Przekroczenie liczby autorestartów Wystpienie awarii inne ni obnienie napicia Wystpienie zbyt niskiego napicia Bit 2 Bit 1 Bit Nastawa fabryczna Moliwo ustawiania podczas pracy - Tak Tak 2 Tak I 60 Numer falownika 0 32 Ustawiane dla pracy w sieci poprzez RS Tak I 61 Prdko transmisji Prdko dla komunikacji przez RS [bps] [bps] 3 Tak

26 2 4800[bps] [bps] [bps] I 62 Wybór dziaania po zaniku sygnau zadawania prdkoci 0 2 Uywane gdy sygna zadajcy jest poprzez zaciski V1, I lub komunikacj przez RS485 0 Kontynuacja pracy po utracie sygnau 1 Wolny wybieg 2 Zatrzymanie po charakterystyce I 63 Czas oczekiwania po utracie sygnau zadawania prdkoci [s] Czas oczekiwania przy zaniku zadawania czstotliwoci. Po odczekaniu tego czasu, falownik dziaa wedug nastawy z par. I

27 9. Awarie i bdy falownika Historia bdów i awarii falownika jest zapisywana w parametrach FU2-1 do FU2-5. Display Protective Function Over Current Protection Ground Fault Inverter Overload Inverter Trip Heat Sink Over Heat DC Link capacitor overload Description Wyczenie spowodowane przekroczeniem prdu na wyjciu falownika ponad 200% wartoci znamionowej Zadziaanie zabezpieczenia doziemnego. Wyczenie spowodowane przekroczeniem prdu ponad warto znamionow (150% przez 1 minut ( ch-ka odwrotnie proporcjonalna do czasu). Wyczenie spowodowane przekroczeniem prdu ponad warto F57 przez czas duszy ni ustawiony w parametrze F57. Wyczenie spowodowane przegrzaniem si falownika, w wyniku uszkodzenia wentylatorów chodzcych, bd zbyt wysok temperatur otoczenia Falownik odcza zasilanie na wyjciu, jeeli kondensatory s ju zuyte Output Phase Open Wyczenie spowodowane brakiem jednej fazy na wyjciu falownika (U,V,W) Over Voltage protection Low Voltage Protection Wyczenie spowodowane pojawieniem si zbyt wysokiego napicia na szynie prdu staego ( powyej 400V). Zwykle zdarza si to przy zbyt szybkim hamowaniem i brakiem moliwoci wytumienia energii w falowniku. Naley wyduy czas hamowania. Wyczenie spowodowane zbyt niskim napiciem na szynie prdu staego. Moe to oznacza zbyt niskie napicie zasilajce falownik. Electronic Thermal Zadziaanie zabezpieczenia termicznego falownika spowodowane przegrzaniem si silnika. EEP Error Bd pamici falownika Inverter H/W Fault Wyczenie falownika spowodowane awari obwodu sterujcego falownika. Communication error Fan fault Instant Cut Off External Fault A External Fault B Operating Method when the Frequency Reference is Lost Wyczenie spowodowane bdem w komunikacji z wywietlaczem na falowniku Awaria wentylatora chodzcego falownik. Zadziaanie zacisku BX. Zdjcie tego sygnau moe spowodowa start falownika jeeli cigle podany jest sygna startu FX lub RX. Wyczenie spowodowane pojawieniem si sygnau awarii zewntrznej Ext-A na wejciu wielofunkcyjnym (styk NO). Jedno z wej wielofunkcyjnych P1 do P5 musi by nastawione na 18 (par. I-20 do I-24) Wyczenie spowodowane pojawieniem si sygnau awarii zewntrznej Ext-B na wejciu wielofunkcyjnym (styk NC). Jedno z wej wielofunkcyjnych P1 do P5 musi by nastawione na 19 (par. I-20 do I-24) Utrata sygnau zadajcego czstotliwo. Zalenie od nastawy parametru I-62 (Wybór dziaania po zaniku sygnau zadawania prdkoci) falownik moe kontynuowa prac, zwolnic po rampie lub wolnym wybiegiem. 27

28 10. Urzdzenia zewntrzne do falowników LG serii ic5 Falownik Moc Filtr wejciowy klasy B Zabezpieczenie falownika SV004iC5-1 0,37kW CNW 102/3 10A SV008iC5-1 0,75kW CNW 102/6 20A SV015iC5-1 1,5kW CNW 102/10 30A SV022iC5-1 2,2kW CNW 102/16 40A 11. Wymiary falowników serii ic5 SV004iC5-1 SV008iC5-1 SV015iC5-1 SV022iC5-1 Wymiary w [mm] Falownik Moc W H D SV004iC5-1 0, SV008iC5-1 0, SV015iC5-1 1, SV022iC5-1 2,
