Korpusy rozpylaczy do belek suchych

Wielkość: px
Rozpocząć pokaz od strony:

Download "Korpusy rozpylaczy do belek suchych"

Transkrypt

1 Korpusy rozpylaczy do belek suchych Serie korpusów wielopozycyjnych dla belek suchych QJ360C n Dostępne w wersjach z 3, 4 lub 5 pozycjami wykonywania oprysku, co ułatwia zamianę rozpylaczy i szybkie płukanie belek. n Odcięcie przepływu między każdą pozycją opryskiwania. n Automatyczne dopasowanie opryskiwania za pomocą rozpylaczy z płaskim strumieniem wachlarzowym. n Maksymalne ciśnienie robocze 20 barów. n Dostępne z pojedynczymi i podwójnymi króćcami do węży o średnicy, lub 19. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara. Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 68. n Standardowa membrana wykonana z materiału EPDM; membrana z tworzywa Viton dostępna jako opcja. n Dostępne także z opcjonalnymi zaworami odcinającymi Air ChemSaver lub e-chemsaver; patrz strona 69, na której podano dodatkowe informacje. n Wytrzymałe mocowania utrzymują korpus wysoko w konstrukcji belki w celu maksymalnej ochrony. QJ363C n Prędkość przepływu: 8,5 l/min (2,25 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz, 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). n Montowane do otworu 9,5 mm (3/89) wywierconego w rurze lub przewodzie rurowym. n Uformowane gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich. Mieści śruby 5/169 lub M8. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. POJEDYNCZY PRZELOTOWY LICZBA WYLOTÓW CIECZY DO POŁĄCZENIA QJ363C NYB QJ363C NYB 3 QJ363C NYB QJ363C NYB 3 QJ363C NYB QJ363C NYB 3 19 QJ363C QJ364C POJEDYNCZY PRZELOTOWY LICZBA WYLOTÓW CIECZY DO POŁĄCZENIA QJ364C NYB QJ364C NYB 4 QJ364C NYB QJ364C NYB 4 QJ364C NYB QJ364C NYB 4 19 QJ364C QJ365C POJEDYNCZY PRZELOTOWY LICZBA WYLOTÓW CIECZY DO POŁĄCZENIA QJ365C NYB QJ365C NYB 5 QJ365C NYB QJ365C NYB 5 QJ365C NYB QJ365C NYB 5 19 QJ365C 53

2 Korpusy wielopozycyjne do nawożenia dla belek suchych Charakterystyka: n Pojedynczy, dodatkowy wylot do nawożenia z kołpakiem odcinającym i z 3, 4 lub 5 pozycjami wykonywania oprysku, co ułatwia zamianę rozpylaczy i szybkie płukanie belki. n Zamknięcie wypływu między każdą pozycją. n Automatyczne ustawienie rozpylacza dla uzyskania właściwego rozkładu cieczy na opryskiwaną powierzchnię. n Przepływ: przy spadku ciśnienia 0,34 bara (5 PSI) 8,5 l/min (2,25 GPM) przez głowicę i 12,9 l/min (3,4 GPM) przez wylot nawożenia. n Przepływ: przy spadku ciśnienia 0,69 bara (10 PSI) 12,0 l/min (3,18 GPM) przez głowicę i 18,2 l/min (4,8 GPM) przez wylot nawożenia. n Maksymalne ciśnienie robocze 20 barów (300 PSI). n Dostępne z pojedynczymi lub podwójnymi króćcami do węży o średnicy 19. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara. Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 68. n Standardowe uszczelki O-ring i membrana wykonana z materiału EPDM, a opcjonalnie typu Buna z tworzywa Viton. n Uformowane gniazdo sześciokątne w górnym zacisku do mocowania do płaskich powierzchni (nie wymaga stosowania łącznika zaciskowego korpusu). Mieści śruby 5/169 lub M8. n Dostępne także z opcjonalnymi zaworami odcinającymi Air ChemSaver lub e-chemsaver; patrz strona 69, na której podano dodatkowe informacje. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. QJ363F QJ364F QJ365F POJEDYNCZY PRZELOTOWY LICZBA WYLOTÓW CIECZY DO POŁĄCZENIA QJ363F NYB QJ363F NYB QJ364F NYB QJ364F NYB QJ365F NYB QJ365F NYB

3 Korpusy z jednym wylotem dla belek suchych Korpus do rozpylaczy Quick TeeJet z serii QJ100 n Rozmiary króćców do węży o śr. wewn. 3/89, lub. n Maksymalne ciśnienie robocze 9 barów (125 PSI). POJEDYNCZEGO NYB NYB NYB PRZELOTOWEGO NYB NYB NYB Z TRZEMA PRZYŁĄCZAMI NYB NYB NYB Korpus do rozpylaczy Quick TeeJet z serii QJ39685 Charakterystyka: DO POŁĄCZENIA n Przystosowane do kołpaków Quick TeeJet. n Dostępne z przelotowymi lub pojedynczymi króćcami (lewymi i prawymi) dla węży o śr. wewn.. n Szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. 3/89 DO POŁĄCZENIA 3/89 DO POŁĄCZENIA 3/89 Korpusy Quick TeeJet z zaworem membranowym z serii QJ200 n Dostępne w wersjach z jedno-, dwu- lub trójstronnymi króćcami do węży o śr. wewn. 3/89, i. n Szczelność zamknięcia za pomocą zaworu TeeJet ChemSaver. Otwiera się przy ciśnieniu 0,7 bara (10 PSI). Standardowa membrana jest wykonana z materiału EPDM, a opcjonalnie z tworzywa Viton. n Maksymalne ciśnienie robocze 9 barów (125 PSI). n Prędkość przepływu: 8,5 l/min (2,25 GPM) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). POJEDYNCZEGO NYB NYB NYB PRZELOTOWEGO NYB NYB NYB Z TRZEMA PRZYŁĄCZAMI NYB NYB NYB DO POŁĄCZENIA n Wykonane z materiałów odpornych na korozję. n Maksymalne ciśnienie robocze 20 barów (300 PSI). n W korpusach oznaczonych QJ39684 jest zastosowana nakrętka z nylonu, a nie z mosiądzu. 3/89 DO POŁĄCZENIA 3/89 DO POŁĄCZENIA 3/89 Korpusy Quick TeeJet z membranowym zaworem zwrotnym z serii QJ300 n Wersja korpusu o niskim profilu zapewnia maksymalną ochronę przed uszkodzeniem. n Dostępne w wersjach z jedno- i dwustronnymi króćcami do węży o śr. wewn. 3/89, i. n Szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Otwiera się przy ciśnieniu 0,7 bara (10 PSI). Standardowa membrana jest wykonana z materiału EPDM, a opcjonalnie z tworzywa Viton. n Maksymalne ciśnienie robocze 20 barów (300 PSI). n Prędkość przepływu: 8,5 l/min (2,25 GPM) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). Seria QJ300 jest dostępna w wykonaniu z polipropy-lenu. Maksymalne ciśnienie robocze 10 barów. POJEDYNCZEGO NYB NYB NYB PRZELOTOWEGO NYB NYB NYB DO POŁĄCZENIA Uwaga: Patrz strona 56, na której omówiono łączniki zaciskowe o zmiennym rozstawie. Patrz strona 64, na której omówiono kołpaki Quick TeeJet. Uwaga: Wspornik zapewnia użytkownik. Można użyć zacisków o zmiennym odstępnie TeeJet AA111-*. Informacje dotyczące zamawiania można znaleźć na stronie 73. 3/89 DO POŁĄCZENIA 3/89 Pojedynczy lewy QJ L-500-NYB Przelotowy QJ NYB Pojedynczy prawy QJ R-500-NYB 55

4 Łączniki zaciskowe o zmiennym rozstawie do korpusów dla belek suchych Quick TeeJet NUMER CZĘŚCI (STAL POWLEKANA) QJ111-1/2 QJ111-3/4 QJ111-1 QJ /4 QJ111HP-3/4 ABY DOPASOWAĆ Rura (przewody rurowe o śr. zewn. 13/169 i 7/89) Rura ¾9 ( przewody rurowe o śr. zewn. 19 i 11/169) Rura 19 (przewody rurowe o śr. zewn. 11/89, 11/49 i 1 3/89) Rura 11/49 ( przewody rurowe o śr. zewn. 19/169 i 111/169) Rura ¾9 (przewód rurowy o śr. zewn. 19 i 1 i 1/169) STAL POWLEKANA STAL NIERDZEWNA QJ111SQ-3/4 QJ111SQ-3/4-304SS QJ111SQ-1 QJ111SQ-1-304SS QJ111SQ-1-1/4 QJ111SQ-1-1/4-304SS QJ111SQ-1-1/2 QJ111SQ-1-1/2-304SS ABY DOPASOWAĆ o przekroju kwadratu ¾9 o przekroju kwadratu 19 o przekroju kwadratu 11/49 o przekroju kwadratu 1 QJ111 QJ111HP QJ111SQ Korpusy z wieloma wylotami Korpusy z trzema rozpylaczami n Zaprojektowane dla uproszczenia wymiany rozpylaczy na polu. n Możliwe trzy pozycje oprysku umożliwiające łatwą zamianę rozpylaczy lub szybkie płukanie belki. n Odcięcie przepływu między każdą pozycją opryskiwania. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Otwiera się przy ciśnieniu 0,7 bara (10 PSI). n Standardowa membrana wykonana z materiału EPDM; membrana z tworzywa Viton dostępna jako opcja. n Można używać z wszystkimi kołpakami Quick TeeJet. n Korpus z nylonu. n Maksymalne ciśnienie robocze 9 barów (125 PSI). n Dostępne w wersjach z jedno-, dwu- lub trójstronnymi króćcami do węży i ¾9. n Prędkość przepływu: 6,0 l/min (1,6 gal./min) przy spadku ciśnienia 0,34 bar (5 psi) oraz 8,6 l/min (2,26 gal./min) przy spadku ciśnienia do 0,69 bara (10 psi) A POJEDYNCZY PRZELOTOWY POTRÓJNY 24230A NYB 24230A NYB 24230A NYB 24230A NYB 24230A NYB 24230A NYB DO POŁĄ- CZENIA Z WĘŻEM ¾9 Korpusy wielopozycyjne dla belek mokrych Korpus dyszy QC360 Quick TeeJet z adapterem złącza dźwigni krzywek n Te same funkcje, co korpusy z wieloma wylotami QJ360C. n Konstrukcja korpusu pozwala dopasować go do standardowych złączy dźwigni krzywki, umożliwiając szybką zmianę na końcówki rozpylaczy o mniejszej przepustowości. n Kołek ustalający utrzymuje prawidłowość orientacji korpusu. n Prędkość przepływu: 8,5 l/min (2,25 GPM) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). n Korpus końcówki o średnicy 32 mm (1,269) pasuje do złącza dźwigni krzywki ¾9. LICZBA WYLOTÓW QC364 QC363-NYB 3 QC364-NYB 4 QC363 QC365-NYB 5 QC365 56

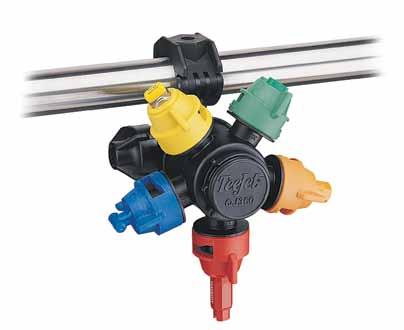

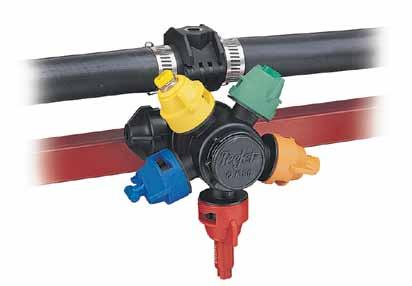

5 Korpusy wielopozycyjne dla belek mokrych Serie korpusów z wieloma wylotami QJ360C dla belek mokrych n Dostępne w wersjach z 3, 4 lub 5 pozycjami wykonywania oprysku - ułatwia zamianę rozpylaczy i szybkie płukanie przewodów rurowych. n Odcięcie przepływu pomiędzy każdą pozycją. n Automatyczne ustawienie rozpylaczy o płaskim strumieniu. n Maksymalne ciśnienie robocze 20 barów. n Dostępne w wykonaniu dopasowanym do połączenia z rurami 20 mm, 25 mm,, i 19. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara (10 PSI). Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 68. n Standardowa membrana wykonana z materiału EPDM; membrana z tworzywa Viton dostępna jako opcja. n Dostępne także z opcjonalnymi zaworami odcinającymi Air ChemSaver lub e-chemsaver ; patrz strona 69, na której podano dodatkowe informacje. n Prędkość przepływu: 8,5 l/min (2,25 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). n Montowane do otworu 9,5 mm (3/89) (wywierconego w rurze lub przewodzie rurowym. n Uformowane gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich. Mieści śruby 5/169 lub M8. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. Serie korpusów wielopozycyjnych QJ360E dla belek mokrych n Dostępne do mocowania tylko na rurach o średnicy zewnętrznej 20 mm. n Prędkość przepływu: 5,7 l/min (1,5 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 8,0 l/min (2,1 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). n Zmniejszone przestrzenie wewnętrzne dla zwiększenia szybkości odcięcia zaworem ChemSaver. n Wycięcie w rurze wlotowej korpusu umożliwia dokładniejsze opróżnianie belki z pozostałości cieczy i zmniejsza tworzenie się osadów. QJ363C QJ363E QJ364C QJ364E QJ365C QJ365E LICZBA WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY LICZBA WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY LICZBA WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY QJ363E-20mm-NYB 3 Rura 20 mm QJ364E-20mm-NYB 4 Rura 20 mm QJ365E-20mm-NYB 5 Rura 20 mm QJ363C-25mm-NYB 3 Rura 25 mm QJ364C-25mm-NYB 4 Rura 25 mm QJ365C-25mm-NYB 5 Rura 25 mm QJ363C-1/2-NYB 3 Rura QJ364C-1/2-NYB 4 Rura QJ365C-1/2-NYB 5 Rura QJ363C-3/4-NYB 3 Rura QJ364C-3/4-NYB 4 Rura QJ365C-3/4-NYB 5 Rura QJ363C-1-NYB 3 Rura 19 QJ364C-1-NYB 4 Rura 19 QJ365C-1-NYB 5 Rura 19 57

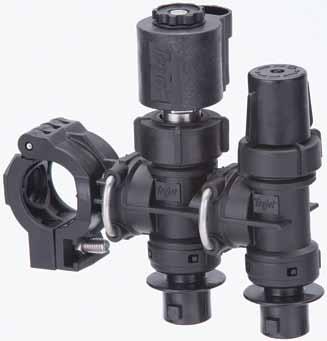

6 Potrójne korpusy dysz do belek mokrych 24216A 24216A-NYB n Można zamontować na rurze 20 mm,, lub 19 lub na przewodach rurowych o odpowiednich rozmiarach. n Trzy pozycje opryskiwania umożliwiają łatwą zamianę rozpylaczy. n Pomiędzy każdą pozycją opryskiwania występuje położenie odcięcia przepływu. n Zapewnia szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI). n Standardowa membrana jest wykonana z materiału EPDM; opcjonalnie jest dostępna membrana z tworzywa Viton. n Maksymalne ciśnienie robocze 10 barów (150 PSI). n Korpusy do rur i zawierają otwór w górnym zacisku do montażu do płaskich powierzchni. n Mocowanie w otworze 9,5 mm (3/89) lub 7,0 mm (9/329), wywierconym w rurze lub przewodzie rurowym A-20mm-NYB 24216A-20mmx7-NYB 24216A-1/2-NYB 24216A-1/2x7-NYB 24216A-1/2M-NYB 24216A-3/4-NYB 24216A-1-NYB n Prędkość przepływu: 6,1 l/min (1,6 gal.min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 8,6 l/min (2,26 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). ŚREDNICA ROZMIAR OTWORU ZEWNĘTRZNA RURY ROZMIAR ŚRUBY GÓRNEGO ZACISKU Rura 20 mm 9,5 mm (0,3759) M8 Rura 20 mm 7,0 mm (0,2809) M8 Rura 9,5 mm (0,3759) 1/49 Rura 7,0 mm (0,2809) 1/49 Rura 9,5 mm (0,3759) M8 Rura 9,5 mm (0,3759) 1/49 Rura 19 9,5 mm (0,3759) N/A Korpusy wielopozycyjne do nawożenia dla belek mokrych Charakterystyka: n Pojedynczy dodatkowy wylot do nawożenia z kołpakiem odcinającym i z 3, 4 lub 5 pozycjami wykonywania oprysku, co ułatwia zamianę rozpylaczy i szybkie płukanie wysięgnika. n Odcięcie wypływu między każdą pozycją. n Automatyczne ustawienie rozpylacza dla uzyskania właściwego rozkładu cieczy na opryskiwaną powierzchnię. n Przepływ przy spadku ciśnienia 0,34 bara (5 PSI): 8,5 l/min (2,25 GPM) w głowicy i 12,9 l/min (3,4 GPM) w wylocie nawożenia. n Prędkość przepływu: 12,0 l/min (3,18 gal/min) przy spadku ciśnienia w wieżyczce do 0,69 bara (10 PSI) i przy spadku w wylocie nawozu do 18,2 l/min (4,8 gal./min). n Maksymalne ciśnienie robocze 20 barów (300 PSI). n Dostępne dla połączeń z rurami 19 i montowane w otworze 9,5 mm (3/89) wywierconym w rurze lub przewodzie rurowym. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara (10 PSI). Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 68. n Standardowe uszczelki O-ring i membrana wykonana z materiału EPDM, a opcjonalnie typu Buna z tworzywa Niton. n Dostępne także z opcjonalnymi zaworami odcinającymi Air ChemSaver lub e-chemsaver ; patrz strona 69, na której podano dodatkowe informacje. n Uformowane gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich. Mieści śruby 5/169 lub M8. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach zbelki. QJ363F LICZBA WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY QJ363F-1-NYB Rura 19 QJ364F-1-NYB QJ365F-1-NYB Rura 19 Rura 19 QJ364F QJ365F 58

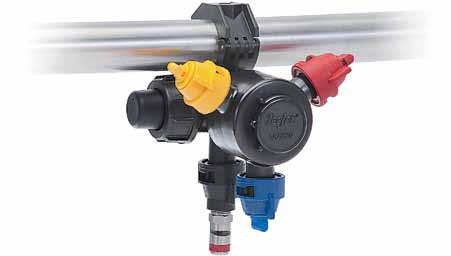

7 Korpus dla większego przepływu QJ380 Korpusy wielopozycyjne do belek mokrych n Wysoko wydajny korpus wielopozycyjny jest idealny do zastosowań wymagających dużych prędkości, dużej ilości podawania środków, w tym nawozów płynnych. n Dostępne z trzema pozycjami rozpylania, ułatwiającymi wymianę końcówek rozpylaczy i szybkie płukanie belki. n Skuteczne wyłączanie między każdą pozycją rozpylacza. n Automatyczne ustawienie rozpylacza w przypadku używania końcówek o płaskim strumieniu wachlarzowym. n Maksymalne ciśnienie robocze wynosi 10 barów (150 psi). n Dostępne dla rur o średnicy ¾9 lub 19. n Wymaga otworu 9,5 mm (3/89) wywierconego w rurze lub przewodzie rurowym. LICZBA WYLOTÓW QJ383-3/4-NYB 3 QJ383-1-NYB 3 ŚREDNICA ZEWNĘTRZNA RURY Rura ¾9 Rura 19 n Zawiera wysoko wydajny zawór membranowy odcinający ChemSaver, zapewniające bezkapaniowe wyłączanie. Membrana otwiera się przy 0,7 bara (10 PSI). n Prędkość przepływu równa 11,4 l/min (3,0 gal.min) przy spadku ciśnienia do 0,34 bara (5 PSI). n Znajdujące się w górnym zacisku sześcioboczne gniazdo wytłaczane do mocowania do powierzchni płaskich. Można stosować śruby 5/169 lub M8. n Górny zacisk przegubowy skraca czas montażu i mieści się we wspólnych kanałach belki. n Wykonany z nylonu i acetalu, z uszczelkami Viton i o-ringiem. QJ380 Korpus dla większego przepływu z wylotem do nawozów QJ380F n Takie same cechy jak w standardowym korpusie QJ380, z dodatkowym wylotem o większym przepływie umieszczonym u dołu korpusu. n Dodatkowy wylot można wykorzystać do aplikacji wymagających bardzo dużego przepływu, takich jak opryskiwanie nawozem płynnym. n Przepływ przez wylot nawozu 17,0 l/min (4,5 PSI) przy spadku ciśnienia do 0,34 bara (5 PSI). LICZBA WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY QJ383F-3/4-NYB QJ383F-1-NYB Rura ¾9 Rura 19 QJ383F Wkładka adaptera korpusu dyszy wysokiego przepływu CP98488-VI n Zmniejsza otwór wlotowy mokrej belki 17,5 mm (11/169) do rozmiaru 9,5 mm (3/89). n Umożliwia używanie korpusu dyszy QJ380 zamiast korpusów dysz mokrej belki wysokiego przepływu dyszy producentów innych niż TeeJet. CP98488-VI 59

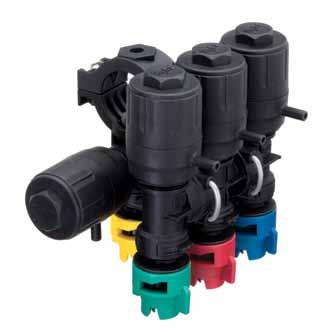

8 Modułowe korpusy dysz serii QJS Korpus dyszy QJS wykorzystuje konstrukcję modułową, co pozwala na budowę bardzo niestandardowego opryskiwacza, aby jak najlepiej pasował do potrzeb ilości i struktury rozpylanej cieczy. Wybierz rozmiar belek, położenie wlotów, układ wylotowy i mechanizmy odcinające rozpylacze, które będą najbardziej odpowiednie. n Wielowylotowy, nakładany korpus dyszy jest idealny do opryskiwaczy zawieszanych, zaczepianych i samobieżnych. n Konfiguracja belek mokrych to oferta wyboru wlotu dolnego lub bocznego w pięciu różnych średnicach belek (,, 19, 20 mm i 25 mm); dostępne są również belki suche w trzech rozmiarach (,, 19). n Możliwość wyposażenia w dowolną kombinację antykapaczy TeeJet ChemSaver, w tym z zaworem zwrotnym pneumatycznym, elektrycznym, ręcznym lub sprężynowym. n Wybór od jednego do czterech wylotów w różnych konfiguracjach. n Zwilżane części są wykonane z nylonu i tworzywa Viton. n Maksymalne ciśnienie robocze wynosi 20 bar (300 PSI`), zależnie od stosowanego ChemSaver. n Wielkość wypływu do 10,4 l/min (2,75 gal./min) przy spadku ciśnienia 0,34 bara (5 PSI) i 15,1 l/min (4,0 gal./min) przy spadku ciśnienia do 0,7 bara (10 PSI), zależnie od używanego ChemSaver. n Więcej informacji o zaworach ChemSaver podano na stronie 69. QJS-B3-AAA QJS-S2-EM QJS-B3-MAA 60

9 QJS T4R 750 L AAAA KOCNFIGURACJA WYLOTU S0 S1 S2 B0 B1 B2 B3 T3 T4 T4R T4L Korpusy zakładane z wlotem z boku, tylko oczko dzielone Korpusy zakładane z wlotem z boku, 1 wylot Korpusy zakładane z wlotem z boku, 2 wyloty Korpusy zakładane z wlotem z boku, tylko oczko dzielone z korkiem Korpusy zakładane z wlotem u dołu, 1 wylot Korpusy zakładane z wlotem u dołu, 2 wyloty Korpusy zakładane z wlotem u dołu, 3 wyloty Wlot u dołu, korpusy równoległe, 3 wyloty równoległe do belki Wlot u dołu, korpusy równoległe, 4 wyloty wraz z wylotem poniżej belki Wlot u dołu, korpusy równoległe, 4 wyloty równoległe do belki, dodatkowy wylot po prawej stronie Wlot u dołu, korpusy równoległe, 4 wyloty równoległe do belki, dodatkowy wylot po lewej stronie Uwaga: Układ wylotów jest widoczny, gdy oczko dzielone jest skierowane w przód. ROZMIAR RURY/WĘŻA 20 mm Rura 20 mm 25 mm Rura 25 mm 1/2 3/ Króciec do węża 750 Króciec do węża 1000 Króciec do węża 19 L R UKŁAD BELKI SUCHEJ Układ z lewym pojedynczym króćcem do węża Układ z prawym pojedynczym króćcem do węża 2 Podwójny króciec do węża Pusta Belka mokra Uwaga: Układ kródca do węża jest widoczny, gdy oczko dzielone jest skierowane w przód. RODZAJ ZAWORU ODCINAJĄCEGO DLA KAŻDEJ POZYCJI Standardowy zawór C ChemSaver M E V A Pusta Ręczny zawór ChemSaver Zawór e-chemsaver (12 VDC)* Zawór e-chemsaver (24 VDC)* Zawór Air ChemSaver Bez zaworu ChemSaver Uwaga: Pierwsza pozycja zaworu e-chemsaver jest najbliższa przewodu rurowego. *Preferowana pozycja zaworu e-chemsaver jest najbliżej przewodu rurowego. QJS-S2-EM QJS-T4-AAAA 61

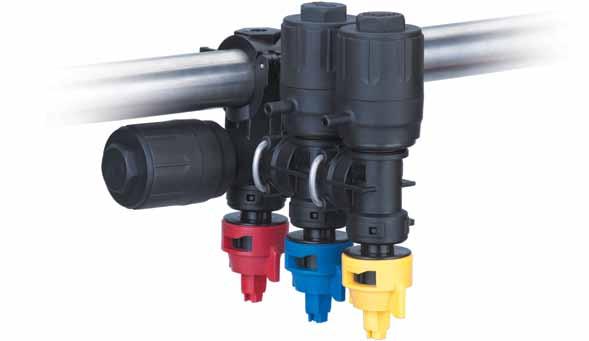

10 Korpusy pojedyncze do belek mokrych QJ22187 QJ22187-NYB n Można zamontować na rurze, lub 19 lub na przewodzie rurowym o odpowiednich rozmiarzach. n Rozmiary i wyposażone są w otwór montażowy w zacisku dla mocowania do płaskich powierzchni. n Umożliwia montaż boczny na płaskiej powierzchni w celu ochrony korpusu rozpylacza. n Zapewnia szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI) na dyszy. n Standardowa membrana jest wykonana z materiału EPDM; opcjonalnie jest dostępna membrana z tworzywa Viton. n Montowane do otworu 9,5 mm (3/89) wywierconego w rurze lub przewodzie rurowym. QJ /2-NYB QJ /4-NYB QJ NYB n Maksymalne ciśnienie robocze 20 barów (300 PSI). n Prędkość przepływu: 9,5 l/min (2,5 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 13,4 l/min (3,54 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). ŚREDNICA ROZMIAR OTWORU ZEWNĘTRZNA RURY ROZMIAR ŚRUBY GÓRNEGO ZACISKU Rura 9,5 mm (0,3759) 1/49 Rura 9,5 mm (0,3759) 1/49 Rura 19 9,5 mm (0,3759) Nie dot. QJ17560A QJ17560A-NYB n Można zamontować na rurze 20 mm, 25 mm,, lub 19 lub na przewodach rurowych o odpowiednich rozmiarach. n Zapewnia szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI). n Standardowa membrana jest wykonana z materiału EPDM; a w opcji z tworzywa Viton. n Mocowanie w otworze 9,5 mm (3/89) lub 7,0 mm (9/329), wywierconym w rurze lub przewodzie rurowym. n Wszystkie rozmiary mają otwór montażowy w podzespole górnego zacisku do montażu na płaskich powierzchniach. n Maksymalne ciśnienie robocze 20 barów (300 PSI). QJ17560A-20mm-NYB QJ17560A-20mmx7-NYB QJ17560A-25mm-NYB QJ17560A-1/2-NYB QJ17560A-1/2x7-NYB QJ17560A-3/4-NYB QJ17560A-1-NYB n Prędkość przepływu: 8,5 l/min (2,25 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). ŚREDNICA ROZMIAR OTWORU ZEWNĘTRZNA RURY ROZMIAR ŚRUBY GÓRNEGO ZACISKU Rura 20 mm 9,5 mm (0,3759) 5/169 lub M8 Rura 20 mm 7,0 mm (0,2809) 5/169 lub M8 Rura 25 mm 9,5 mm (0,3759) 5/169 lub M8 Rura 9,5 mm (0,3759) 5/169 lub M8 Rura 7,0 mm (0,2809) 5/169 lub M8 Rura 9,5 mm (0,3759) 5/169 lub M8 Rura 19 9,5 mm (0,3759) 5/169 lub M8 QJ7421 QJ7421-NYB n Można zamontować na rurze, lub 19 lub na przewodach rurowych o odpowiednich rozmiarach. n Rozmiary i są wyposażone w otwór montażowy w górnym zacisku w celu mocowania do płaskich powierzchni. n Montowane do otworu 9,5 mm (3/89) wywierconego w rurze lub przewodzie rurowym. QJ7421-1/2-NYB QJ7421-3/4-NYB QJ NYB n Maksymalne ciśnienie robocze 20 barów (300 PSI). ŚREDNICA ROZMIAR OTWORU ZEWNĘTRZNA RURY ROZMIAR ŚRUBY GÓRNEGO ZACISKU Rura 9,5 mm (0,3759) 1/49 Rura 9,5 mm (0,3759) 1/49 Rura 19 9,5 mm (0,3759) Nie dot. 62

11 Kołpaki i korpusy ze złączami typu push-to-connect Kołpaki 90 Korpus n Kształtki wyposażone są w złącza wtykowe typu push-to-connect, umożliwiające szybki, łatwy i szczelny montaż. n W korpusie mogą być kołpaki proste, kołpaki stałe 90 i kołpaki obrotowe 90. QJ98590 QJ n Można stosować rurki z plastiku i miękkiego metalu. n Powszechnie stosowane aplikacji nawozów płynnych na sadzarkach i belkach do zawieszanego osprzętu. QJ98598 n Maksymalne ciśnienie robocze wynosi 7 barów (100 PSI). n Kołpaki zawierają uszczelki CP18999-EPR. QJ98592 Sposób zamawiania: Należy podad numer modelu. Przykład: QJ /4-* Kołpak prosty QJ98599 Kołpak obrotowy QJ98588 QJ QJ QJ98586 QJ QJ NR CZĘŚCI ROZMIAR RURKI (średn. zewn.) QJ /4-* 1/49 Kołpak prosty i korpus QJ /16-* 5/169 Kołpak prosty i korpus QJ /8-* 3/89 Kołpak prosty i korpus QJ /4-* 1/49 Korpus QJ /16-* 5/169 Korpus QJ /8-* 3/89 Korpus QJ /4 1/49 Kołpak prosty QJ /16 5/169 Kołpak prosty QJ /8 3/89 Kołpak prosty QJ /4 1/49 Kołpak stały 90 QJ /8 3/89 Kołpak stały 90 QJ /4 1/49 Kołpak obrotowy 90 QJ /16 5/169 Kołpak obrotowy 90 QJ /8 3/89 Kołpak obrotowy 90 OPIS Zespół korpusu i kołpaka QJ98595 QJ /4-* 1/49 Korpus bez kołpaka, wejście PTC i wyjście PTC QJ /16-* 5/169 Korpus bez kołpaka, wejście PTC i wyjście PTC QJ /8-* 3/89 Korpus bez kołpaka, wejście PTC i wyjście PTC *Podad ciśnienie otwarcia zaworu zwrotnego membranowego. QJ98594 QJ

12 Kod koloru Informacje o zamawianiu Czarny Biały Czerwony Niebieski Zielony Żółty Brązowy Pomarańczowy Szary Fioletowy KOŁPAKI QUICK TEEJET TYLKO KOŁPAK QUICK TEEJET ZESTAW KOŁPAKA Z USZCZELKĄ Kołpaki DLA ROZPYLACZY TEEJET MAKSYMALNE CIŚNIENIE 20 BARÓW (300 PSI) CP * -NY * -NYR Rozpylacze o strumieniu płaskim (mniejsze natężenia przepływu) CP PP PP Standardowe TP XR DG TeeJet TT TTJ60 Turbo TwinJet od 0067 do 08 od 01 do 08 Rozpylacze o strumieniu płaskim (większe natężenia przepływu) AIXR TeeJet OC TeeJet CP * -NY * -NYR Standardowe TP od 10 do 20 XR od 10 do 15 CP * -NY * -NYR TJ60 TwinJet AI TeeJet i AIUB TeeJet SJ3 StreamJet DG TwinJet Turbo TeeJet eżektorowe AITTJ60 Turbo TwinJet (02 do 06) CP NY NYR AI3070 AITTJ60 Turbo TwinJet (08 do 15) CP * -NY * -NYR Rozpylacze o strumieniu płaskim (mniejsze natężenia przepływu) Rozpylacze można umieścić w dowolnie wybranej płaszczyźnie opryskiwania równolegle lub prostopadle do skrzydeł kołpaka Quick TeeJet. CP * -NY * -NYR Turbo FloodJet Rozpylacze VisiFlo TK-VS FloodJet Rozpylacze VisiFlo Występ ustalający TK-VP FloodJet Rozpylacze VisiFlo CP * -NY * -NYR TK FloodJet FL FullJet TX/TXA ConeJet Pełny stożek TG Króciec do węża AITXA ConeJet CP PP PP CP * -NY Uszczelka Wkładka Krążek wirowa wirowy Wkładka wirowa Rozpylacz wirowy ceramiczny TXB ConeJet CP18999-EPR (EPDM, standard) CP18999-VI (Viton, opcjonalnie) AITXB ConeJet Przy użyciu z wkładkami wirowymi DC-Core i regulatorami przepływu typu CP należy umieścić je w uszczelce. CP NY CP NYB NYR NYR Krążek wirowy TXR ConeJet Wkładka wirowa NYR zawiera uszczelkę i o-ring (CP7717-M10.5x1.5-VI) * Określ kod koloru (patrz rysunek). O ile nie zostanie określone inaczej, będzie dostarczany żółty (6) kołpak. Fioletowy (10) jest dostępny tylko w przypadku kołpaków nylonowych CP25611 i CP Te kołpaki Quick TeeJet są dostępne tylko w kolorze czarnym. Polipropylenowe kołpaki Quick TeeJet są dostępne tylko w kolorze szarym i przeznaczone na ciśnienie 10 barów (150 PSI). Kołpaki nylonowe nie są dostępne w kolorze szarym. Kołpak Quick TeeJet Zestaw kołpaka Quick TeeJet i uszczelki Uszczelka CP19438-EPR (EPDM, Standard) CP19438-VI (Viton, w opcji) Kołpaki Quick TeeJet są zaprojektowane z spiralnymi rowkami, które w połaczeniu z występami na korpusie ustalają właściwe położenie rozpylacza. Kołpaki są wykonane z nylonu i są zaprojektowane dla wszystkich typów rozpylaczy TeeJet. Maksymalne ciśnienie robocze 20 barów (300 PSI). Aby zamówić zestaw kołpaka i uszczelki należy podać numer zestawu i kod koloru. Przykład: NYR W przypadku samego kołpaka należy podać numer części i kod koloru. Przykład: CP NY W przypadku uszczelki gniazda należy podać numer części. Przykład: CP19438-EPR 64

13 Kołpaki Informacje o zamawianiu KOŁPAKI QUICK TEEJET ZESTAW KOŁPAKA Z USZCZELKĄ DLA ROZPYLACZY TEEJET MAKSYMALNE CIŚNIENIE 20 BARÓW (300 PSI) QJ /4-NYR Kołpak 45 Quick TeeJet z wylotem gwintowanym wewnętrznym ¼9 NPT QJ /4-NYR Kołpak 90 Quick TeeJet z wylotem gwintowanym wewnętrznym ¼9 NPT QJ4676-1/8-NYR QJ(B)4676-1/4-NYR Umożliwia stosowanie standardowych rozpylaczy z gwintem 1/89 i ¼9. Można wykorzystać do montażu manometru. Aby uzyskać więcej informacji, patrz arkusz informacyjny (B) = BSPT NYR Zaślepka do odcięcia wypływu cieczy. Te kołpaki Quick TeeJet są dostępne tylko w kolorze czarnym. Kołpaki dla korpusów systemu Hardi KOŁPAKI QUICK TEEJET TYLKO KOŁPAK QUICK TEEJET ZESTAW KOŁPAKA Z USZCZELKĄ Kod koloru Czarny Biały Czerwony Niebieski Zielony Żółty Brązowy Pomara- Szary ńczowy DO WYKORZYSTANIA Z ROZPYLACZAMI O PŁASKIM STRUMIENIU PRZY MAKSYMALNYM CIŚNIENIU 10 BARÓW (150 PSI) CP21399-*-CE 21398H-*-CELR TJ60 TwinJet AI TeeJet i AIUB TeeJet SJ3 StreamJet DG TwinJet Turbo TeeJet eżektorowe AITTJ60 Turbo TwinJet (02 06) CP23307-*-CE 23306H-*-CELR TP Standardowe XR TeeJet AIXR TeeJet DG TeeJet Turbo TeeJet OC TeeJet TTJ60 Turbo TwinJet CP58350-*-CE 58348H-*-CELR (do 0067 do 08) (do 01 do 08) (do 01 do 08) TK FloodJet FL FullJet TX ConeJet Pełny stożek TG Króciec do węża AITXA ConeJet Uwaga: W przypadku używania filtra indywidualnego TeeJet należy stosować uszczelkę CP26227 zamiast uszczelki CP Patrz strona 58, na której omówiono adapter TeeJet do rozpylaczy Hardi. *Należy podać kod koloru (patrz tablica). n Przedłużona rura wlotowa do korpusów dysz mokrej belki podnosi rurę wlotową w celu odprowadzenia uwięzionego powietrza w belkach spryskujących. n Może znacząco skrócić czas wyłączania i włączania końcówek rozpylaczy, co zapewnia precyzyjniejsze stosowanie. n Łatwy montaż w szerokim asortymencie korpusów dysz belek mokrych TeeJet. n Wykonane ze stali szlachetnej są wytrzymałe zapewniają i doskonałą odporność chemiczną. Adapter korpusu dyszy dla szybkiego zatrzymania wypływu cieczy Numer części Rozmiar belki mokrej CP /4-SS CP SS 19 CP /4-SS CP SS 19 CP SS 19 QJ360F Pasuje do korpusów dysz TeeJet QJ360C, QJ380, QJ380F, QJS QJ17560A, 24216A QJ360F QJ17560A 65

14 Przyłącza i akcesoria QJT8360-NYB, QJP19011-NYB, QJ8360-NYB n Umożliwiają zastosowanie systemu Quick TeeJet. n Zapewniają szczelne zamknięcie zaworem ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI) na dyszy. n Standardowa membrana jest wykonana z materiału EPDM, a opcjonalna z tworzywa Viton jest dostępna na żądanie. n Maksymalne ciśnienie robocze 20 barów (300 PSI). QJ(B)8360-NYB QJT8360-NYB QJP19011-NYB (B)QJ1/4T-NYB QJT-NYB (B) /4-NYB QJ8360-NYB QJT8360-NYB QJP19011-NYB n Prędkość przepływu: 8,5 l/min (2,25 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal.min) przy spadku ciśnienia do 0,69 bara (10 PSI). QJ1/4T-NYB i QJT-NYB n Model QJ1/4T-NYB umożliwia zastosowanie systemu Quick TeeJet z męskimi połączeniami gwintowymi NPT i BSPT 1/49. n Model QJT-NYB umożliwia zastosowanie systemu Quick TeeJet ze standardowym gwintem 11/ TeeJet /4-NYB n Umożliwia zastosowanie systemu Quick TeeJet z żeńskimi połączeniami gwintowymi NPT 1/49. DO POŁĄCZENIA Z Gwint 1/49 (wewnętrzny) Gwint 11/ (zewnętrzny) TeeJet Gwint 3/89 (zewnętrzny) BSPP (B)=BSPT n Maksymalne ciśnienie robocze 20 barów (300 PSI). DO POŁĄCZENIA Z Gwint 1/49 (zewnętrzny) Gwint 11/ (zewnętrzny) TeeJet (B)=BSPT DO POŁĄCZENIA Z Gwint 1/49 (zewnętrzny) (B)=BSPT QJ8355-NYB n Umożliwia zastosowanie systemu Quick TeeJet z żeńskimi połączeniami gwintowymi NPT 1/89 i 1/49. n Montaż boczny zapewnia ochronę korpusu. n Zapewnia szczelne zamknięcie za pomocą zaworu ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI). n Standardowa membrana jest wykonana z materiału EPDM, a w opcji z tworzywa Viton. n Maksymalne ciśnienie robocze 20 barów (300 PSI). QJ8355-1/8-NYB QJ8355-1/4-NYB QJ1/4TT-NYB n Umożliwia zastosowanie systemu Quick TeeJet z żeńskimi połączeniami gwintowymi NPT i BSPT 1/49. n Maksymalne ciśnienie robocze 20 barów (300 PSI). QJ(B)1/4TT-NYB CELR n Przekształca łącze korpusu dyszy typu Hardi na łącze typu Quick TeeJet w celu ułatwienia montażu dysz TeeJet. Szczególnie użyteczne dla dysz AIC, XRC i SJ7. DO POŁĄCZENIA Z 1/89 (zewnętrzny) 1/49 (zewnętrzny) DO POŁĄCZENIA Z Gwint 1/49 (wewnętrzny) (B)=BSPT n Acetonowa konstrukcja z uszczelnieniem wykonanym z EPDM dla dużej wytrzymałości i odporności chemicznej. n Pozwala na zastosowanie standardowych filtrów dysz. n Maksymalne ciśnienie robocze 10 bar (150 PSI). part number to fit QJ90-1-NYR n Pasuje do standardowych korpusów Quick TeeJet. n owa konstrukcja korpusu mająca na celu wytrzymałość i trwałość z uszczelnieniem wykonanym z EPDM (opcjonalnie Viton ). n Wylot może zostać przymocowany do nasadek Quick TeeJet i dysz TeeJet. n Jednoczęściowe kolanko 90 jest idealne do montażu TK-VS FloodJet i TF-VS lub dysz TF-VP Turbo FloodJet na pojedyncze lub wielokrotne korpusy dysz. Właściwy kierunek końcówki rozpylacza zwiększa jakość oprysku. n Zakończenie złączki pozwala na zamontowanie standardowych filtrów końcówek rozpylacza. n Maksymalne ciśnienie robocze 20 bar (300 PSI). QJ90-1-NYR QJ90-2-NYR QJ90-2-NYR NYB DO POŁĄCZENIA Z Quick TeeJet n Pasuje do standardowych korpusów Quick TeeJet. n Wykonane z nylonu z uszczelką CP19438-EPR (dołączona). n Należy stosować z kołpakiem i uszczelką Quick TeeJet dla automatycznego ustawienia rozpylaczy o płaskim strumieniu. n Kąt 90 pomiędzy wylotami. W przypadku używania ze standardowymi rozpylaczami o płaskim strumieniu wytwarza podwójny oprysk z lepszym pokryciem i penetracją łanu. n Maksymalne ciśnienie robocze 20 barów (300 PSI). DO POŁĄCZENIA Z Quick TeeJet n Do użytku z korpusami dysz Quick TeeJet do przedłużania korpusów o 25 mm (1 cal). n Używane do eliminowania zachodzenia strumienia na konstrukcję belki opryskiwacza lub osłony, szczególnie w przypadku strumieni podwójnych lub końcówek rozpylaczy nawozu. n Konstrukcja korpusów nylonowych z uszczelką EPDM. n Maksymalne ciśnienie robocze 20 barów (300 PSI). DO POŁĄCZENIA Z CELR Adapter zatrzaskowy Hardi NYB Quick TeeJet 66

15 Membranowe zawory zwrotne ChemSaver W tego typu korpusie membranowy zawór zwrotny jest integralną częścią zespołu rozpylacza. Taka konstrukcja eliminuje spadek ciśnienia jaki występuje w zaworach zwrotnych z kulką. Wspomagana sprężyną membrana zapewnia niezawodne zamknięcie. Oryginalne rozwiązanie zostało zaprojektowane dla potrzeb opryskiwania z powietrza. Obecnie korpusy tego typu są chętnie używane wszędzie tam, gdzie szczególnie wymagane jest pewne i szczelne zamknięcie. Maksymalne ciśnienie robocze 9 barów (125 PSI). Typowy zespół Nakrętka końcowa Gniazdo zaworu Filtr Krążek i wkładka wirowa 8355 Wykonane z nylonu z zespołem nakrętki końcowej z nylonu/polipropylenu. Zawór zwrotny otwiera się przy ciśnieniu 0,7 bara (10 PSI). Złącze gwintowe wewnętrzne 1/89 lub 1/49 NPT. Wielkość przepływu 1/89 to 11,4 l/min przy spadku ciśnienia rzędu 0,34 bar (3 GPM przy 5 PSI). Wielkość przepływu 1/49 to 15 l/min przy spadku ciśnienia rzędu 0,34 bar (3,9 GPM przy 5 PSI). Długość całkowita 70 mm (2). Masa: 43 g (11/2 oz.) NYB Wykonane z nylonu z osłoną z materiału Celcon. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Złącze wlotowe gwintowane zewnętrzne i złącze wylotowe wewnętrzne. Dostępne wielkości i NPT. Wielkość przepływu to 45 l/min przy spadku ciśnienia rzędu 0,34 bar (12 GPM przy 5 PSI). Wielkość przepływu to 61 l/min przy spadku ciśnienia rzędu 0,34 bar (16 GPM przy 5 PSI). Długość całkowita wynosi 76 mm (39). Masa: 0,26 kg (9 oz.) Wykonane z nylonu z zespołem nakrętki końcowej z nylonu/polipropylenu. Zawór zwrotny otwiera się przy ciśnieniu 0,7 bara (10 PSI). Połączenie wlotu gwint zewnętrzny 1/49 NPT. Wielkość przepływu 8,5 l/min przy spadku ciśnienia rzędu 0,34 bar (2,25 GPM przy 5 PSI). Długość całkowita 51 mm (29). Masa: 28 g (1 oz.). Korpusy do rozpylaczy z membranowym zaworem zwrotnym ChemSaver Podobnie w konstrukcji i działaniu, co korpusy membranowego zaworu zwrotnego TeeJet, ale z gwintowanym połączeniem do nakrętki do zamocowania rozpylacza - zamiast wylotu z wypustem ustalającym do połączenia typu Quick TeeJet. Maksymalne ciśnienie robocze 9 barów (125 PSI). 4664B Dostępne wykonanie z mosiądzu lub aluminium, z wymiennym gniazdem zaworu ze stali nierdzewnej. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Połączenie wlotu i wylotu gwintowe wewnętrzne 1/89 NPT. Wielkość przepływu 7,5 l/min przy spadku ciśnienia rzędu 0,34 bar (2,0 GPM przy 5 PSI). Długość całkowita 59 mm (25/169). Masa: mosiądz 85 g (3 oz.), aluminium 28 g (1 oz.). 4666B Dostępne wykonanie z mosiądzu, z wymiennym gniazdem zaworu ze stali nierdzewnej. Połączenia wlotu i wylotu gwintowe wewnętrzne 1/89 NPT. Wielkość przepływu 7,5 l/min. przy spadku ciśnienia rzędu 0,34 bar (2,0 GPM przy 5 PSI). Długość całkowita 49 mm (115/169). Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Masa: 71 g (21/2 oz.). 6140A Wykonanie z mosiądzu. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Dostępne połączenia wlotowe gwintowe wewnętrzne 1/49 lub 3/89 NPT. Połączenie wylotowe ma podwójny gwint zewnętrzny NPT oraz gwint wewnętrzny NPT 3/89. Wielkość przepływu 17 l/min przy spadku ciśnienia rzędu 0,34 bar (4,5 GPM przy 5 PSI). Długość całkowita 61 mm (23/89). Masa: 71 g (21/2 oz.). 6135A Wykonanie z mosiądzu. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Dostępne połączenia wlotowe gwintowe wewnętrzne 1/49 lub 3/89 NPT. Wielkość przepływu 17 l/min przy spadku ciśnienia rzędu 0,34 bar (4,5 GPM przy 5 PSI). Długość całkowita 67 mm (25/89). Masa: 128 g (41/2 oz.). (B)10742A Wykonanie z mosiądzu lub aluminium. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Połączenia wlotu gwintowane zewnętrznie NPT i wylotu gwintowane wewnętrznie 1/49. Długość całkowita wynosi 37 mm (17/169). Wielkość przepływu 8,5 l/min przy spadku ciśnienia rzędu 0,34 bar (2,25 GPM przy 5 PSI). Masa: mosiądz 71 g (21/2 oz.), aluminium 57 g (2 oz.). (B)=BSPT 67

16 Korpusy do rozpylaczy z zaworem zwrotnym ChemSaver MEMBRANOWE ZAWORY ZWROTNE CHEMSAVER WIDOK ELEMENTÓW ZESPOŁU Tylna część membranowego zaworu zwrotnego; (mosiądz) CP6227-TEF Membrana z teflonu (opcja) Używana łącznie z membraną nr 4620 CP4620-FA Membrana z Fairprenu lub Vitonu 9758 Podzespół nakrętki końcowej; mosiądz, aluminium CP4624 Pierścień ustalający; mosiądz, aluminium NUMER NAKRĘTKI PRZYBLIŻONE CIŚNIENIE OTWARCIA NY 0,14 bar (2 PSI) Tylna część membranowego zaworu zwrotnego; (nylon) CP6227-TEF Membrana z teflonu (opcja) Używana z membraną CP21953-EPR Membrana z EPDM lub Vitonu Uwaga: Występ membrany pasuje do otworu nakrętki końcowej NYB Nakrętka końcowa ChemSaver; nylon/ polipropylen NYB NYB NYB NY 0,34 bar (5 PSI) 0,6 bar (8 PSI) 0,7 bar (10 PSI) 1 bar (15 PSI) NYB 1,4 bar (20 PSI) QJS CP56709-EPDM Membrana z EPDM-u lub Vitonu NYB Nakrętka końcowa CP56711-NYB Pierścień ustalający Zestaw do oprysku rzędowego Regulowany zestaw do oprysku rzędowego służy do nanoszenia powschodowego preparatów ponad rzędem roślin Charakterystyka: n Ramiona o regulowanej długości oraz kątcie pochylenia ramion bez konieczności demontażu śrub - wystarczy je poluzować. n Dostępny z ramionami ze stali nierdzewnej. n Ustawienie jednego ramienia pod właściwym kątem automatycznie ustawia poprawny kąt drugiego ramienia. n Pasuje do kwadratowych lub okrągłych przekrojów belek o średnicy do 1. n Zestaw zawiera korpusy dysz standardowe z gwintem i typu Quick TeeJet. n Boczne korpusy można obracać. n Maksymalne ciśnienie robocze 9 barów (125 PSI). n Rozpylacze i filtry nie są ujęte w zestawie. Określ numer modelu. Przykład: SS Zestaw do opryskiwania rzędowego model (dostarczany bez rozpylaczy i filtrów) 68

17 Korpusy do rozpylaczy z zaworem zwrotnym ChemSaver Zawór odcinający, elektromagnetyczny e-chemsaver Zawór e-chemsaver jest elektromagnetycznym zaworem odcinającym, kompatybilnym z szerokim asortymentem korpusów dysz TeeJet, wyposażonych w zawór zwrotny membranowy. Może byd stosowany do dysz na koocach belek oraz jako odcinający indywidualne koocówki i zaworu sterującego PWM. n Zawór jest zazwyczaj zamknięty i otwiera się, gdy elektromagnes jest zasilany. n Materiały zwilżane obejmują stal nierdzewną i Viton. n Używad z większością zaworów zwrotnych membranowych, wchodzących w skład korpusów dysz TeeJet n Maksymalne ciśnienie strumienia 6,8 bara (100 psi) przy minimalnym napięciu (12 V lub 24 V). n 2,27 l/min (0,6 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 3,0 l/min (0,8 gal./min ) przy spadku ciśnienia do 0,7 bara (10 PSI). n Czas reakcji ¼ sekundy. n Oferowany w wersji 12- lub 24-woltowej prądu stałego (DC). n Dwuwtykowe złącze Metripack wtopione w korpus zapewnia czyste, odporne na warunki atmosferyczne połączenie elektryczne. NR CZĘŚCI NAPIĘCIE (DC) DO STOSOWANIA Z KORPUSAMI DYSZ TEEJET QJ17560A, QJ360E, QJ200, QJ300, 24216A, 24230A, QJ39685, QJ(T) QJ360C, QJ22187, QJ8355 QJS Zawór odcinający Air ChemSaver Zawór powietrzny odcinający ChemSaver jest zaprojektowany jako zawór pneumatyczny do stosowania na zespołach dysz Quick TeeJet. Ciśnienie powietrza jest używane do otwierania zaworu, a sprężyna jest wykorzystywana do zamykania zaworu. n Materiały zwilżane wykonano z polipropylenu, materiału Kynar i Viton. n Minimalne ciśnienie powietrza 3,1 bara (45 PSI). n Maksymalne ciśnienie płynu wynosi 10 barów (150 PSI). n Przyłącze wlotowe obraca się wokół korpusu i jest dostosowane do złączy o średnicy 6 mm, typu push-to-connect, co umożliwia szybki montaż. n Zawór jest normalnie zamknięty. n Bardzo niskie zużycie powietrza na cykl zmniejsza obciążenie systemu zasilania powietrzem Ręcznie wyłączany zawór ChemSaver n Wykorzystuje się w zabiegach gdzie indywidualne odcinanie dyszy jest istotne, takich jak opryskiwanie pól golfowych i wokół domów. n Pasuje do każdego korpusu dysz Quick TeeJet z zaworem zwrotnym membranowym. n Przy całkowicie otwartym pierścieniu ustalającym (obrót w lewo), działa jak standardowy zawór zwrotny membranowy 0,7 bara (10 PSI). n Przy całkowicie zamkniętym pierścieniu ustalającym (obrót w prawo), odcinany jest cały przepływ przez korpusy dysz. n Maksymalne ciśnienie znamionowe 10 bar (150 PSI). n Wykonany z nylonu Sposób zamawiania: Należy podad numer modelu. Przykład: zawór odcinający e-chemsaver zawór odcinający Air ChemSaver NYB zawór ręczny odcinający ChemSaver 69

18 Złącza specjalne Korpusy obrotowe mosiężne serii Korpusy obrotowe TeeJet są przeznaczone do opryskiwaczy wentylatorowych, stosowanych w sadach i winnicach. Te niewielkie korpusy obrotowe są dostępne z lub bez membranowych zaworów zwrotnych i mogą być w konfiguracji z jednym lub dwoma wylotami, a także z wlotami o różnych rozmiarach złączek oraz gwintowanych. Precyzyjnie wykonanie z mosiądzu zapewnia korpusom obrotowym TeeJet mocną i trwałą konstrukcję. n Maksymalne ciśnienie do 52 barów (750 PSI). n Prędkość przepływu 6,1 l/min (1,6 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). n Dwie pozycje odcinające przy obrocie o 90 od pozycji otwartej. n Trzy pozycje otwarte w pionie i +/-15 od pionu samo ustalające. n W gwint wylotowy 11/ można wkręcać przyłącze QJT-NYB mocujące standardowe kołpaki Quick TeeJet Pojedynczy wylot Przykładowy korpus obrotowy numer części: B /4F Pojedynczy wylot TYP GWINTU WLOTOWEGO PUSTE POLE NPT B BSPT S NPS P BSPP Uwaga: Wersje NPS i BSPP zawierają nakrętki blokujące na wlocie Zawór kurkowy Kompaktowy zawór odcinający z ruchem ćwierć obrotu znajduje wiele zastosowań. Niskoprofilowy uchwyt jest przeznaczony do użycia w opryskiwaczach z pomocniczym strumieniem powietrza. Maksymalne ciśnienie robocze 28 barów (400 PSI). Wykonany z mosiądzu z uchwytem z materiału Celcon. NUMER ZAWORU KURKOWEGO (B) /4F x 1/4F (B) /8F x 1/8F (B) /4M x T (B) /4F x T (B) /4M x 1/4F (B) /4F x 1/4M KONFIGURACJA KORPUSU POŁĄCZENIA (NPT) 1/49 (F) x 1/49 (F) 1/89 (F) x 1/89 (F) 1/49 (M) x 11/ (M) 1/49 (F) x 11/ (M) SPECYFIKACJA MODELU 9845 KORPUS OBROTOWY 0 PODWÓJNY WYLOT, Z ZAWOREM ODCINAJĄCYM 1 POJEDYNCZY WYLOT, Z ZAWOREM ODCINAJĄCYM 2 PODWÓJNY WYLOT, BEZ ZAWORU ODCINAJĄCEGO 3 POJEDYNCZY WYLOT, BEZ ZAWORU ODCINAJĄCEGO 1/49 (M) x 1/49 (F) 1/49 (F) x 1/49 (M) (B)=BSPT ROZMIAR GWINTU WLOTOWEGO 1/4F Wewnętrzny 1/49 1/4M Zewnętrzny 1/49 3/8M Zewnętrzny 3/89 Uwaga: 1/4F jest niedostępny w modelach NPS lub BSPP Podwójny wylot Typowy zestaw z ceramicznym krążkiem i wkładką wirową 4514-NY Wkładka Filtr wirowa szczelinowy* Podwójny wylot Krążek wirowy * W przypadku nie korzystania z filtra 4514-NY - należy użyć uszczelki CP20229-NY. CP20230 Nakrętka TeeJet 70

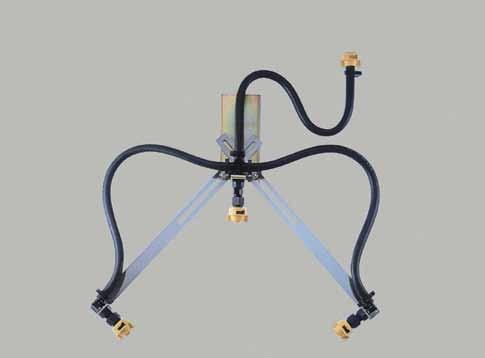

19 Przegubowe korpusy dysz Przegubowe korpusy rozpylaczy Quick TeeJet Przegubowe korpusy rozpylaczy Quick TeeJet QJ8600 zapewniają taką samą możliwość regulacji położenia rozpylaczy, co standardowy gwintowany zespół obrotowy TeeJet, jak również automatycznie ustalają właściwe ustawienie strumienia. Przegubowe korpusy do rozpylaczy Przegubowe korpusy do rozpylaczy TeeJet są przystosowane przede wszystkim do opryskiwania rzędowego rozpylaczami TeeJet. Nakrętka blokująca utrzymuje korpusy obrotowe w jednym położeniu dla wybranego kąta strumienia opryskiwania. Ciśnienie robocze do 9 barów (125 PSI). QJ /4-NYB QJ /4-NYB Podwójny korpus przegubowy GWINT RURY NUMER CZĘŚCI Typ 5000 Pojedynczy korpus przegubowy WLOTOWE 1/49 NPT (F) ZAKRES KĄTA OBROTU (B)5000-1/4T 1/49 NPT (F) 280 QJ8600-1/4-NYB QJ8600-1/4-NYB Pojedynczy korpus przegubowy GWINT RURY NUMER CZĘŚCI 1/49 NPT (F) Typ 5540 Pojedynczy korpus przegubowy WLOTOWE ZAKRES KĄTA OBROTU (B)5540-1/4TT 1/49 NPT (M) 280 Typ 4202 Podwójny korpus przegubowy Typ 6240 Podwójny korpus przegubowy Typ 7450 kompaktowy Podwójny korpus przegubowy NUMER CZĘŚCI WLOTOWE ZAKRES KĄTA OBROTU NUMER CZĘŚCI WLOTOWE ZAKRES KĄTA OBROTU NUMER CZĘŚCI WLOTOWE ZAKRES KĄTA OBROTU /4T 1/49 NPT (F) 280 (B)6240-1/4TT 1/49 NPT (M) 280 (B)7450-2T 1/49 NPT (F) 280 Typ 5932 Podwójny korpus przegubowy, wylot dolny o gwincie wewnętrznym NPT 1/49 Typ 8600 Pojedynczy korpus przegubowy Typ Podwójny korpus przegubowy NUMER CZĘŚCI WLOTOWE ZAKRES KĄTA OBROTU NUMER CZĘŚCI WLOTOWE ZAKRES KĄTA OBROTU NUMER CZĘŚCI WLOTOWE ZAKRES KĄTA OBROTU /4T 1/49 NPT (F) /4T-NYB 1/49 NPT (F) /4T-NYB 1/49 NPT (F) 280 NUMER CZĘŚCI Typ 7620 kompaktowy Pojedynczy korpus przegubowy WLOTOWE ZAKRES KĄTA OBROTU (B)7620-T 1/49 NPT (F) 360 Przykłady: /4T, mosiądz NPT B5000-1/4T, mosiądz BSPT Uwaga: Korpusy przegubowe nie zawierają rozpylaczy, filtrów ani kołpaków. (B)=BSPT Przedłużenia rurowe Przedłużenia rurowe można łączyć z standardowymi korpusami z gwintem oraz korpusami z połączeniem kołpaka Quick TeeJet. Mogą być również używane z korpusami przegubowymi. Dostępne długości to 380 mm i 610 mm (159 i 249). Maksymalne ciśnienie robocze 9 barów (125 PSI). Uwaga: Dla zastosowania kołpaków z systemem Quick TeeJet należy użyć korpusu QJ1/4T-NYB. Informacje dotyczące zamawiania można znaleźć na stronie 66. A B ELEMENT NUMER PRZEDŁUŻENIA RUROWEGO DŁUGOŚĆ WLOTOWE WYLOTOWE A B NYB NYB NYB NYB 380 mm (159) 610 mm (249) Typ Quick TeeJet 380 mm (159) Gwint 11/ mm (249) TeeJet 1/49 NPT (M) z kołpakiem Quick TeeJet i uszczelką z EPDM QJ1/4T- 71

20 Korpusy do rozpylaczy do połączenia z wężem Dla ciśnienia roboczego do 9 barów (125 PSI) Korpusy do rozpylaczy z króćcami na przewód elastyczny są dostępne z mosiądzu, stali nierdzewnej, nylonu i Celconu /stali nierdzewnej. Charakterystyka: wyjście - gwint TeeJet 11/ Zespoły zacisków są opisane na stronie 73. Pojedyncze połączenie węża I KRÓĆCA TD TD-SS DO POŁĄCZENIA (średnica wewnętrzna) ¼9 Należy podać numer korpusu i króćca. Przykład: CE /89 3/89 Stal nierdzewna Pojedyncze kolankowe połączenie węża I KRÓĆCA 6471B-400TD 6471-SS-C400TD 8121-NYB-406TD 8121-NYB-540TD 9191B-531TD 9191-SS-C531TD CE-785TD CE-1062TD Złącze węża potrójnego 6471B 8121-NYB 9191B CE DO POŁĄCZENIA (średnica wewnętrzna) 3/89 3/89 Stal nierdzewna 3/89 19 Stal nierdzewna Króciec z Celconu/ gwintowany wylot ze stali nierdzewnej Podwójne przelotowe połączenie węża I KRÓĆCA 6472B-400TD 6472-SS-C400TD 8120-NYB-406TD 8120-NYB-540TD 9192B-531TD 9192-SS-C531TD CE-785TD CE-1062TD I KRÓĆCA DO POŁĄCZENIA (średnica wewnętrzna) 6472B 8120-NYB 9192B CE DO POŁĄCZENIA (średnica wewnętrzna) 3/89 3/89 Stal nierdzewna 3/89 19 Stal nierdzewna Króciec z Celconu/ gwintowany wylot ze stali nierdzewnej 8124-NYB 8124-NYB-406TD 8124-NYB-540TD 3/89 Korpusy do rozpylaczy do połączenia z rurą Przeznaczone do belek mokrych n Do montażu na rurze lub przewodzie rurowym, lub 19. n Model NYB jest montowany do otworu 9,5 mm (3/89) wywierconego w rurze lub przewodzie rurowym. n Model 7421 montowany do otworu 7,2 mm (9/329) wywierconego w rurze lub przewodzie rurowym. n NYB oraz 7421 montowane na gwint TeeJet 11/ n NYB wyjście gwint zewnętrzny NPT ¼. Należy podać numer korpusu. Przykłady: /2T-SS /2T-NYB /2-NYB /2T-NYB /2-NYB /4T-NYB /4-NYB T-NYB NYB NYB Ciśnienie robocze do 10 barów (150 PSI) DO ZAMONTOWANIA NA Rura o śr. zewn. 13/169 o śr. zewn. 7/89 Rura o śr. zewn. 19 o śr. zewn. 11/169 Rura 19 o śr. zewn. 1¼9 o śr. zewn. 13/ /2T /2T-SS /2T-NYB /4T /4T-SS /4T-NYB T T-SS T-NYB Materiał korpusu 7421 Ciśnienie robocze do 17 barów (250 PSI) DO ZAMONTOWANIA NA Rura Stal nierdzewna o śr. zewn. 13/169 o śr. zewn. 7/89 Rura Stal nierdzewna o śr. zewn. 19 o śr. zewn. 11/169 Rura 19 Stal nierdzewna o śr. zewn. 1¼9 o śr. zewn. 13/89 72

21 Elementy do montażu rozpylaczy Elementy standardowe Rozpylacz osadzony w korpusie TeeJet CP(B)1336 CP(B)1322 CP(B)8028-NYB CP(B)1322-I CP(B)1322-SS CP(B)1324 CP(B)1340 CP(B)3818 CP(B)3818-SS = Zawór zwrotny TeeJet Przeznaczony do obsługi dysz TeeJet o większym natężeniu przepływu, przy których nie są wymagane filtry. Zawór z kulką otwiera się przy ciśnieniu 0,34 bara (5 PSI), dostępna jest również sprężyna 0,7 bara (10 PSI). Zalecane dla natężenia przepływu w zakresie 1,5 5,7 l/min (0,40 1,5 GPM). Wykonanie obudowy do wyboru ze stali nierdzewnej, mosiądzu, aluminium lub polipropylenu z kulą i sprężyną ze stali nierdzewnej. Korpusy do montażu rozpylaczy TeeJet TEEJET Typ-TT Połączenie z gwintem zewnętrznym NPT lub BSPT DLA ROZPYLACZY TYPU TEEJET 1/8TT 1/4TT 1/4TT-NYB 1/4TT-I 1/4TT-SS 3/8TT 1/2TT 3/4TT 3/4TT ROZMIAR GWINTU ZEWNĘTRZNEGO Typ T Połączenie z gwintem wewnętrznym NPT lub BSPT Korpus typu T lub TT Filtr 5053 Opcjonalna uszczelka rozpylacza CP5871-BU Rozpylacz Nakrętka CP1325 TeeJet 1/89 1/49 1/49 1/49 Stal 1/49 Stal nierdzewna 3/89 Stal nierdzewna (B) = BSPT CP1325 NUMER KOŁPAKA TEEJET CP1325 CP8027-NYB CP NYB CP1325-AL CP1325-SS CP18032A-NYB CP3819 CP3819-SS CP20230 (B) /4-PPB AA111-1/2 AA111-3/4 AA111-1 AA /4 Opis CP18032A-NYB Nakrętki TeeJet Mocują wymienne rozpylacze TeeJet do różnych korpusów. Nakrętka motylkowa 18032A-NYB umożliwia szybką wymianę rozpylaczy bez konieczności użycia narzędzi. Kątowy korpus rozpylacza 45 Doskonały do stosowania z rozpylaczami FullJet, FloodJet i Turbo FloodJet. Można używać z kołpakiem QJ4676 Quick TeeJet lub standardowym adapterem wylotu Wykonany z polipropylenu. (rozmiar ekstradługi) Aluminium Stal nierdzewna Nakrętka motylkowa, nylon, używać z korpusem 3/4T i 3/4TT Stal nierdzewna, używać z korpusem 3/4T i 3/4TT, używać z ceramicznymi wkładkami wirowymi TEEJET WLOT WYLOT Określ numer części. Przykład: (B) /4-PPB Zespoły zacisków Składają się z górnego i dolnego zacisku oraz śruby do stosowania z korpusami dysz z obsadką na przewód elastyczny. 1/49 (M) DO ZAMOCOWANIA NA 11/ (M) AA111 Rura (przewody rurowe o śr. zewn. 13/169 i 7/89) Rura (przewody rurowe o śr. zewn. 19 i 1/169) Rura 19 (przewody rurowe o śr. zewn. 11/89, 11/49 i 13/89) Rura 11/49 (przewody rurowe o śr. zewn. 19/169 i 111/169) (B) = BSPT TEEJET DLA ROZPYLACZY TYPU TEEJET ROZMIAR GWINTU ZEWNĘTRZNEGO CP(B)1335 1/8T 1/89 CP(B)1321 1/4T CP(B)12094-NYB 1/4T-NYB 1/49 1/49 AA111SQ CP(B)1321-I 1/4T-I 1/49 Stal CP(B)1321-SS 1/4T-SS CP(B)1323 3/8T CP(B)1339 1/2T CP3817 3/4T 1/49 Stal nierdzewna 3/89 AA111SQ-1 AA111SQ-1-1/4 DO ZAMOCOWANIA NA Rura kwadratowa 19 Rura kwadratowa 11/49 CP3817-SS 3/4T Stal nierdzewna (B) = BSPT AA111SQ-1-1/2 Rura kwadratowa 1 73

22 Zaślepki rur NUMER GWINT (B)8400-1/4-PPB /8-NYB /2-NYB 1/49 NPT Elementy do montażu rozpylaczy TeeJet 4676 przyłącza wylotu Pasują do wylotów korpusów TeeJet oraz wylotów lanc GunJet i zaworów odcinających. Zastępują nakrętkę CP1325 TeeJet. Służą do mocowania rozpylaczy do Polipropylen przedłużaczy rurowych lub do przedłużeń do lanc opryskujących. 3/89 NPT NPT /4-NYB NPT Określ numer części. Przykład: /8-NYB (B) = BSPT Zaślepka rozpylaczy Zaślepka rozpylaczy CP3942 jest używana do czasowego zamykania wypływu z wybranych rozpylaczy poprzez zastąpienie ich zaślepką. Pozwala to w szybki i prosty sposób zmienić rozstaw rozpylaczy na belce. Materiały: mosiądz, aluminium lub stal nierdzewna. Należy podać numer części i materiał. Przykład: CP3942 NUMER PRZYŁĄCZA (B)4676-* 4676-NYB-* (B)4676-SS-* *Określ złącze wylotu. Stal nierdzewna Określ numer i materiał przyłącza. Przykład: (B)4676-SS-1/4 Stal nierdzewna Przyłącza króćców do węża 8400 ZŁĄCZE WYLOTU, GWINT WEWNĘTRZNY NPT 1/89 1/49 3/89 1/89 1/49 1/89 1/49 3/89 (B) = BSPT CP4928 CP Łączniki wylotowe TeeJet Łączniki te są mocowane w miejsce rozpylaczy, do mocowania przedłużaczy rurowych do korpusów lub do przedłużeń lanc opryskujących AA23 i AA31 GunJet oraz do zaworów spustowych. Przyłącze CP4928 mosiądz, aluminium lub stal nierdzewna.długość 19, złącze wylotowe gwintowe wewnętrzne 1/89 NPT. Przyłącze CP6250 mosiądz lub stal. Długość 9/169, złącze wylotowe gwintowe wewnętrzne 1/89 NPT. Przyłącze 6406 mosiądz, aluminium lub stal nierdzewna. Długość 15/169, złącze wylotowe gwintowe zewnętrzne 1/89 NPT. Określ numer i materiał części. Przykład: CP4928 mosiądz Króćce TeeJet do węży Do mocowania węża do korpusu. Pasują do wszystkich standardowych kołpaków TeeJet, montowane w miejsce rozpylacza. Typ 4251 jest dostępny w wykonaniach do wyboru z mosiądzu lub stal nierdzewna. Typ 8400 jest wykonany z nylonu Numer Number króćca DLA Thread WĘŻA O ŚR. Material do węży WEWN. 1/49 NPT Polypropylene NYB 3/ NYB SS 3/89 NPT NPT 1/49 NPT 1/49 Stal nierdzewna NUMER ZŁĄCZA /4-300-NYB /4-406-NYB /4-535-NYB /8-406-NYB /8-535-NYB /2-406-NYB /2-535-NYB /4-535-NYB /4-660-NYB /4-785-NYB GWINTO- WANE NPT zewnętrzne Pasuje do Korpus 8400-T-406- nakrętki NYB TeeJet z króćcem TeeJet DLA WĘŻA O ŚR. WEWN. 1/49 1/49 1/49 3/89 1/49 3/89 3/89 3/89 3/89 5/89 3/89 NUMER ZŁĄCZA /4-281 NUMER ZŁĄCZA NYB NYB GWINTO- WANE NPT zewnętrzne DLA WĘŻA O ŚR. WEWN /49 3/89 5/89 1/49 1/49 GWINTO- WANE NPT zewnętrzne DLA WĘŻA O ŚR. WEWN. 1/49 (F) 3/89 1/49 (F) / SS 5/169 Stal nierdzewna SS SS SS Określ numer i materiał króćca. Przykład: mosiądz 3/89 3/89 Stal nierdzewna 7/169 7/169 Stal nierdzewna Stal nierdzewna NUMER ZŁĄCZA NYB NYB GWINTO-WANE NPT zewnętrzne Określ numer i materiał złącza. Przykład: mosiądz DLA WĘŻA O ŚR. WEWN. 1/49 (F) 3/89 1/49 (F) NUMER ZŁĄCZA NYB NYB GWINTO- WANE NPT zewnętrzne DLA WĘŻA O ŚR. WEWN. 1/49 (F) 3/89 1/49 (F) 74
