1 Ro z d z i a ł J Dy s z e n a s p r ę ż o n e p o w i e tr z e Przegląd W niniejszym rozdziale przedstawiamy ofertę naszych dysz zasilanych sprężonym powietrzem. Dysze te mogą być stosowane do suszenia, przedmuchiwania, zdmuchiwania i w wielu innych podobnych aplikacjach. Mogą być zasilane niskim ciśnieniem z dmuchawy lub wysokim ciśnieniem z kompresora. WindJet Air Knife-Zestaw z dmuchawą: Ma zastosowanie tam gdzie potrzebny jest ciągły lub taktowany strumień i gdzie podgrzanie powietrza przez dmuchawę może być korzystne. Dysze mogą być zestawiane szeregowo, wg potrzeb, aż do długości całkowitej 610 mm (24") Wyróżnia się najniższymi kosztami eksploatacji i wysoką czystością powietrza; filtracja HEPA w opcji. Uniwersalny-w ofercie zestawy różnych typów i wielkości. WindJet Air Knives - Zestaw na niskie przepływy: Stosowany gdy wymagany jest strumień ciągły lub taktowany i gdzie jest dostęp do instalacji sprężonego powietrza. Bez podgrzewania powietrza. Idealny w przypadku gdy wymagana szerokość całkowita nie przekracza 610 mm (24") a dysze można instalować blisko celu. Wzmacniacz strumienia (strumienica): Ma zastosowanie tam gdzie jest wymagany ukierunkowany, ciagły lub taktowany strumień i gdzie jest dostęp do instalacji sprężonego powietrza. Wydajność może być regulowana. Strumienica może być użyta jako wyciąg. Idealny dla zautomatyzowanych zastosowań i robotów. 727 WindJet Air Knife - Kolektory dla dysz model 727: Stosowane tam gdzie jest wymagana duża siła nacisku strumienia; strumień taktowany lub wg specjalnych wymagań użytkownika i gdzie jest dostęp do sprężonego powietrza. Idealne jako zdmuchiwacze końcowe dla produktów wymagających wysokich prędkości strumienia. Produkowane z wielu różnych materiałów. W ofercie mamy również szeroki wybór dysz do sprężonego powietrza, pakiety różnych systemów i pistolety pneumatyczne. Spis treści WindJet Air Knife WindJet Air Knife - Zestaw urządzeń z dmuchawą J3 WindJet Air Knife - Komponenty J4 WindJet - Produkty do sprężonego powietrza WindJet Air Knives - Dysze na niskie przepływy J5 WindJet - Wzmacniacze strumienia J6 WindJet - Dysze modele 707 i J7 Dysze do zdmuchiwania UniJet i FloodJet... J9 WindJet Air Knife - Kolektory J10 WindJet Air Knives-dysze szczelinowe Dysze na sprężone powietrze J1

2 Zastosowanie dysz systemu WindJet pozwoli zaoszczędzić od 20% - 50% kosztów energii w porównaniu do własnoręcznie wykonanych dysz w postaci wierconych czy spłaszczonych rur. Należy zawsze wybierać dysze o możliwie najniższym przepływie strumienia co zminimalizuje zużycie powietrza i zmniejszy natężenie hałasu. Warunkiem wstępnym prawidłowej pracy dysz jest jakość sprężonego powietrza. Należy bezpośrednio przed dyszą instalować filtr i seperatory oleju i wody. Zastosowanie regulatora ciśnienia powietrza z manometrem pozwoli precyzyjnie wyregulować i utrzymać najniższy, możliwy dla danego zadania poziom ciśnienia - prowadzi to do zmniejszenia kosztów eksploaatcji i zmniejszenia hałasu oraz wzrostu bezpieczeństwa. Jeśli to możliwe należy zwiększyć odległość między dyszą a powierzchnią celową; pozwoli to zmniejszyć hałas wywołany uderzeniem strumienia w powierzchnię. Dla zmniejszenia liczby dysz, należy ustawić je ukośnie do ruchomego celu. W kurtynach powietrznych należy dysze montować w odstępie 305 mm (12"). Dysze do sprężonego powietrza są wykonane z wielu materiałów; mogą być stosowane do CO2, azotu, pary albo innych podobnych gazów do ogrzewania lub chłodzenia. Do czyszczenia produktów należy ustawiać dysze pod kątem 15 do 45. Złącza kuliste pozwalają w prosty sposób precyzyjnie ustawić i ukierunkować dyszę. Filtr powietrza Regulator ciśnienia powietrza Ustawianie dysz Zmniejszenie kosztów Redukcja zużycia powietrza po zastosowaniu dysz WindJet Otwarta rura 1/4" 5/16" 1/2" 5/8" 3/4" Równoważna liczba dysz WindJet Rura z 4 dyszami WindJet Rura z 4 dyszami WindJet Rura z 7 dyszami WindJet Rura z 13 dyszami WindJet Rura z 13 dyszami WindJet W odniesieniu do 40 godzin pracy. Zmniejszenie zużycia powietrza 25% 33% 40% 33% 55% J2

3 Air Kn i f e - Ze s t a w u r z ą d z e ń z d m u c h a w ą Kompletny zestaw urzadzeń, w pełni przystosowany do zmontowania instalacji do przedmuchiwania i/lub suszenia. Wszystko od jednego dostawcy. Wytwarza silny, stały strumień powietrza. Zapewnia skuteczny, efektywny proces przedmuchiwania i suszenia. Liczba i wielkość elementów jest zróżnicowana w zależności od rodzaju zestawu. Unikalne wysokowydajne dysze do sprężonego powietrza. Łatwy w utrzymaniu wentylator z napędem bezpośrednim. Gwarantowana wydajność, wysoka sprawność. Stały, niepulsujący strumień, bez oleju. Solidna budowa, z aluminiowego lub stalowego odlewu w zależności od modelu i wielkości zestawu. Silniki o mocy 3.6/ 6.0/ 7.5 lub 14.1 kw, 50 lub 60Hz; napęd bezpośredni. Zestaw zawiera: zawór redukcyjny-upustowy, manometr, wlotowy filtr powietrza, złączki, adaptery do rur i przewodów rurowych sztywnych i giętkich. Silniki mają certyfikaty UL, CE i CSA. Wszystkie niezbędne akcesoria do zmontowania i połączenia elementów zestawu w całość wchodzą w zakres dostawy. Niski poziom hałasu, nie potrzeba osłon. Prosta instalacja. Przemysł samochodowy Materiały budowlane Elektronika Produkty spożywcze i napoje Sprzęt medyczny Wykańczanie metalu Kolanka 45 i 90 Przewody rurowe sztywne/lub giętkie Rozgałęźniki rurowe (2-,3- lub 4- drogowe) Zaciski montażowe Tłumiki Złącza Dysze WindJet Działo pneumatyczne Noże powietrzne Przetwarzanie i produkcja metalu Przemysł farmaceutyczny Przemysł tekstylny Przemysł gumowy i oponiarski Przewody i kable Dysze na sprężone powietrze J3

4 Air Knife -Komponenty Wi n d Je t Air Kn i f e -Dy s z e s z c z e l i n o w e n a s p r ę ż o n e powietrze Air Cannon -Działo pneumatyczne Dysze WindJet są również sprzedawane oddzielnie. Unikalny kształt wylotu (szczególnie długa krawędź wylotu), zapewnia jednolity strumień bez plam. Specjalny "kroplowy" kształt dyszy zwiększa prędkość wylotową strumienia. Odporne na korozję, anodowane aluminium lub stal nierdzewna gwarantują trwałość i długą żywotność dyszy. Do wyboru dwa rodzaje szczelin: 1.02 mm (0.04") dla strumienia o dużym nacisku i 1.52 mm (0.06") dla strumienia o dużym natężeniu przepływu (z 3" złączem wlotowym). Standardowe długości: 154, 305, 457, 610, 762 i 914 mm (6", 12", 18", 24", 30" i 36"). Inne długości na życzenie. Zasilane z dmuchawy. Skoncentrowany strumień o dużej prędkości do czyszczenia przedmiotów o nieregularnych kształtach. Anodowane aluminium lub stal nierdzewna 316. Dostępne trzy wielkości otworów wylotowych 12.7, 19.1 lub 25.4 mm (1/2", 3/4" lub 1"). Wbudowany pierścień dystansowy ułatwia ustawienie działa. Zestaw WindJet Air Knife zastosowany do suszenia butelek J4

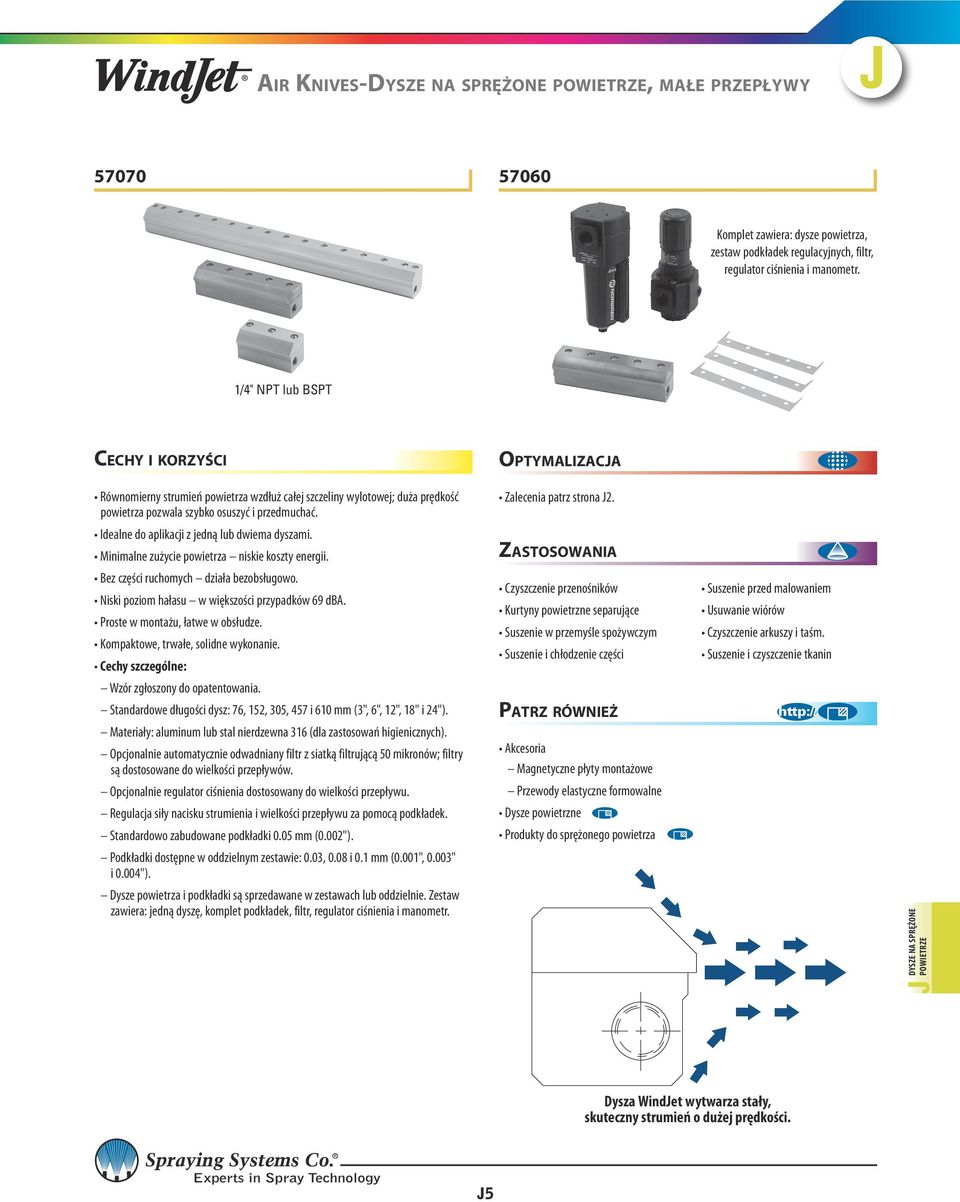

5 Air Kn i v e s -Dy s z e n a s p r ę ż o n e p o w i e t r z e, m a ł e p r z e p ł y w y Komplet zawiera: dysze powietrza, zestaw podkładek regulacyjnych, filtr, regulator ciśnienia i manometr. 1/4" NPT lub BSPT Równomierny strumień powietrza wzdłuż całej szczeliny wylotowej; duża prędkość powietrza pozwala szybko osuszyć i przedmuchać. Idealne do aplikacji z jedną lub dwiema dyszami. Minimalne zużycie powietrza niskie koszty energii. Bez części ruchomych działa bezobsługowo. Niski poziom hałasu w większości przypadków 69 dba. Proste w montażu, łatwe w obsłudze. Kompaktowe, trwałe, solidne wykonanie. Cechy szczególne: Wzór zgłoszony do opatentowania. Standardowe długości dysz: 76, 152, 305, 457 i 610 mm (3", 6", 12", 18" i 24"). Materiały: aluminum lub stal nierdzewna 316 (dla zastosowań higienicznych). Opcjonalnie automatycznie odwadniany filtr z siatką filtrującą 50 mikronów; filtry są dostosowane do wielkości przepływów. Opcjonalnie regulator ciśnienia dostosowany do wielkości przepływu. Regulacja siły nacisku strumienia i wielkości przepływu za pomocą podkładek. Standardowo zabudowane podkładki 0.05 mm (0.002"). Podkładki dostępne w oddzielnym zestawie: 0.03, 0.08 i 0.1 mm (0.001", 0.003" i 0.004"). Dysze powietrza i podkładki są sprzedawane w zestawach lub oddzielnie. Zestaw zawiera: jedną dyszę, komplet podkładek, filtr, regulator ciśnienia i manometr. Czyszczenie przenośników Kurtyny powietrzne separujące Suszenie w przemyśle spożywczym Suszenie i chłodzenie części Magnetyczne płyty montażowe Przewody elastyczne formowalne Produkty do sprężonego powietrza Suszenie przed malowaniem Usuwanie wiórów Czyszczenie arkuszy i taśm. Suszenie i czyszczenie tkanin Dysze na sprężone powietrze Dysza WindJet wytwarza stały, skuteczny strumień o dużej prędkości. J5

6 Dysze wzmacniające strumień sprężonego powietrza Złącza wlotowe 1/8" do 1/2" NPT lub BSPT Złącza wylotowe 3/4", 1-1/4", 2" i 4" Komplet zawiera wzmacniacz strumienia, filtr, regulator ciśnienia i manometr. Wytwarza silny, skoncentrowany strumień o dużej prędkości do szybkiego suszenia i zdmuchiwania. Mniejsze zużycie powietrza przy wysokiej objętości całkowitej strumienia. Bez części ruchomych, praca bezobsługowa. Niskie natężenie hałasu, odpowiada normie OSHA. Szybki montaż, prosta obsługa. Mogą być również użyte do odsysania. Zasadnicze cechy: Wzór zgłoszony do opatentowania. Materiały: aluminum lub stal nierdzewna 316. Dostępny jest równiez model z regulacją stopnia wzmocnienia, łatwa obsługa, prosta regulacja. Opcjonalnie automatycznie odwadniany filtr z siatką filtrujacą 50 mikronów; filtr jest dostosowany do wielkości przepływu. Opcjonalnie regulator ciśnienia dostosowany do wielkości przepływu. Wzmacniacze strumienia są sprzedawane oddzielnie lub w kompletach zawierających: wzmacniacz, filtr, regulator ciśnienia i manometr. Czyszczenie obrabianych elementów Odsysanie oparów ze zbiornika Rozdział ciepła w formach i piecach Suszenie i chłodzenie części Napowietrzanie i odpowietrzanie Magnetyczne płyty montażowe Przewody elastyczne formowalne Produkty do sprężonego powietrza Silny, skoncentrowany strumień o dużej prędkości dla szybkiego osuszania i zdmuchiwania. J6

7 AA707 ABS lub PPS Dysze WindJet są dostępne w wielu odmiach, do wyboru: typ strumienia, wielkość dyszy i rodzaj materiału. Zasadnicze cechy dysz 707 WindJet: Wytwarzają spójny, kołowy, dokładnie ukierunkowany strumień przy minimalnym natężeniu hałasu. Specjalne żebra chronią osadzone poniżej wyloty dysz przed przypadkowym uszkodzeniem. Żebra umożliwiają również wypływ powietrza w razie ustawienia dyszy na płaskiej powierzchni. Dysze są wykonane z aluminum i stali nierdzewnej; zmiana wydajności przez prostą wymianę kołpaka dyszy. Aluminiowe kołpaki dysz są barwnie kodowane co ułatwia rozpoznanie wielkości dyszy. AA707-AL Aluminum Przemieszczanie i sortowanie materiałów Czyszczenie i suszenie części Chłodzenie części AA707-SS Stal nierdzewna Nastawne złącza kuliste Filtry powietrza Regulatory ciśnienia powietrza Zawory kulowe Zawory odcinające Manometry Zawory elektromagnetyczne Dysze na sprężone powietrze J7

8 AA727 ABS lub PPS 1/4" NPT lub BSPT (F) tylko ABS Dysze WindJet są dostępne w szerokim zakresie rodzajów strumieni, wielkości i materiałów. Zasadnicze cechy dysz 727 WindJet: Wytwarzają skuteczny, płaski strumień sprężonego powietrza. Jednostajny, spójny strumień wypływa z 16 precyzyjnie wykonanych otworów. Otwory wylotowe w dyszach wykonanych z tworzyw ABS i PPS lub z metalu są osadzone niżej od krawędzi grzebienia co chroni je przed przypadkowym uszkodzeniem a w razie przystawienia dyszy do płaskiej powierzchni zapewnia swobodny wypływ powietrza. Korpusy dysz mają otwory montażowe, ułatwiające dokładne ustawienie dyszy w głowicy czy kolektorze; szczególnie przydatne dla stałych aplikacji. AA727-SS Stal nierdzewna Przemieszczanie i sortowanie materiałów Czyszczenie i suszenie części Chłodzenie części Y727-AL Nastawne złącza kuliste Filtry powietrza Regulatory ciśnienia powietrza Zawory kulowe Zawory odcinające Manometry Zawory elektromagnetyczne Aluminum J8

9 i Dy s z e d o zdmuchiwania zasilane sprężonym powietrzem Dysze UniJet składają sie z: korpusu dyszy, filtru siatkowego, końcówki i nakrętki złączowej. Końcówki można w prosty sposób szybko wymienić a korpus może być ponownie wykorzystany do innych potrzeb. Zasadnicze cechy dysz UniJet TK : Końcówki do powietrza są kompatybilne z korpusami UniJet. Okrągły, niezabudowany wylot zapewnia niezakłócony przepływ powietrza. Szeroki kąt strumienia powietrza, średnia prędkość wypływu. Precyzyjnie wykonany deflektor zapewnia właściwe odchylenie strumienia i zachowanie prawidłowego kąta strumienia. Dysze są wykonane z mosiądzu lub stali nierdzewnej 303. Szczególne cechy końcówek na sprężone powietrze dla dysz UniJet : Specjalnie przeznaczone dla powietrza i pary. Końcówki na powietrze są kompatybilne z korpusami UniJet. Pozioma szczelina u wylotu tworzy jednolity, płaski strumień powietrza. Dostępne w wykonaniu z mosiądzu lub stali nierdzewnej 303. Zasadnicze cechy dysz FloodJet K: Budowa jednoczęściowa. Przeznaczona do powietrza i pary. Płaski szeroki strumień o średniej prędkości wypływu. Okrągły wylot o dużym prześwicie zapewnia swobodny wypływ powietrza. Precyzyjnie wykonany deflektor zapewnia właściwe odchylenie strumienia powietrza i zachowanie prawidłowego kąta. Zdmuchiwanie nadmiaru wilgoci ze stali Dysze do zdmuchiwania w stacjonarnych instalacjach CIP Czyszczenie i suszenie w procesie produkcji obwodów scalonych Nastawne złącza kuliste Filtry powietrza Regulatory ciśnienia powietrza Zawory kulowe Dysze szczelinowe WindJet Noże powietrzne Powlekanie monitorów i kineskopów Przetwórstwo spożywcze Produkcja opon Zawory odcinające Manometry Zawory elektromagnetyczne Obejmy montażowe z korpusami Ko r p u s y Un ije t T gwinty łączące wewn. i TT gwinty łączące zewn. Rozpylacze UniJet Typowy zestaw UniJet składa się z: korpusu 1/4" T z gwintem wewnętrznym, lub korpusu 1/4" TT z gwintem zewnętrznym, filtru siatkowego, końcówki i nakrętki złączowej. Dostępne są również inne typy korpusów. Informacje szczegółowe u naszych lokalnych przedstawicieli. Dy s z a Fl o o d Je t K T korpus z gwintem wewnętrznym Dysza na sprężone p o w i e t r z e TK TT korpus z gwintem zewnętrznym Filtr siatkowy UniJet dysza płaskostrumieniowa na sprężone powietrze Końcówka UniJet TK 1/8" do 3/8" NPT lub BSPT (M) Budowa jednoczęściowa Dysze na sprężone powietrze Rozpylacz dyszy Nakrętka złączowa J9

10 Air Kn i f e -Ko l e k t o r y dla dysz na sprężone powietrze Idealne do odmuchiwania dużych powierzchni. Dysze model 727 WindJet zamontowane w rurze aluminiowej lub nylonowej tworzą płaski strumień o bardzo dużej sile nacisku. Zasadnicze cechy modelu 46760: W ofercie dysze WindJet wykonane z tworzywa ABS. Szerokość zdmuchiwania: 200 do 1500 mm (8" do 60"). Maksymalne ciśnienie robocze 7 bar (100 psi). Zasadnicze cechy modelu 39190: Składa się z 4 lub 8 dysz WindJet wykonanych z ABS lub PPS. Szerokość zdmuchiwania: 152 do 406 mm (6" lub 16"). Maksymalne ciśnienie robocze 7 bar (100 psi). Złącze wlotowe: z każdej strony kolektora 1" NPT (F) lub 1-1/2" NPT (F). Przemysł samochodowy Zdmuchiwanie nadmiaru wilgoci z powierzchni metalu Dysze do zdmuchiwania w stacjonarnych instalacjach CIP Czyszczenie płyt z obwodami drukowanymi Powlekanie monitorów i kineskopów Stanowiska kontrolne w przemyśle spożywczym Zdmuchiwanie przed powlekaniem Przemysł oponiarski Nastawne złącza kuliste Filtry powietrza Regulatory ciśnienia powietrza Zawory kulowe Zawory odcinające Manometry Zawory elektromagnetyczne WindJet Noże powietrzne Głowica aluminiowa Głowica z nylonu J10
