1 [ INVEST ] USŁUGI W ZAKRESIE ARCHITEKTURY I INŻYNIERII mgr inż. Grzegorz Piwnik ul. Architektów 26 a Radomsko NIP: piwnik.grzegorz@gmail.com tel Stadium Projekt zagospodarowania terenu Adres obiektu Działka nr ewid. 420 obręb 27 Radomsko Zadanie Inwestor Budowa obiektów małej architektury, budowa ogrodzenia na działce nr ewid. 420 oraz utwardzenie części działki nr ewid. 420 obręb 27 Radomsko przy ulicy Leszka Czarnego Miasto Radomsko ul. Tysiąclecia 5, Radomsko Jednostka projektowa INVEST GRZEGORZ PIWNIK Usługi w zakresie architektury i inżynierii Radomsko, ul. Architektów 26 a Data opracowania Lipiec 2016 r. Branża ARCHITEKTONICZNA, KONSTRUKCYJNO BUDOWLANA Projektował: Nr uprawnień Podpis mgr inż. Grzegorz Piwnik KL 302 / 87 Opracował: Nr uprawnień Podpis mgr inż. Jacek Dyja

2 Radomsko r. OŚWIADCZENIE Stosownie do art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z 2013 r., poz z późn. zmianami.) oświadczam, że projekt pod nazwą Budowa obiektów małej architektury, budowa ogrodzenia na działce nr ewid. 420 oraz utwardzenie części działki nr ewid. 420 obręb 27 Radomsko przy ulicy Leszka Czarnego, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Projektant: 2

3 SPIS TREŚCI CZĘŚĆ A PROJEKT ZAGOSPODAROWANIA TERENU 1. PRZEDMIOT INWESTYCJI Nazwa i lokalizacji inwestycji Przedmiot i zakres inwestycji Nazwa i adres inwestora Nazwa i adres jednostki projektowej Materiały do opracowania projektu Materiały geodezyjne Materiały wykorzystane, przepisy DANE CHARAKTERYZUJĄCE PRZEDSIĘWZIĘCIE ISTNIEJĄCE ZAGOSPODAROWANIE TERENU PROJEKTOWANE ZAGOSPODAROWANIE TERENU DANE INFORMACYJNE INFORMACJE O OBSZARZE ODDZIAŁYWANIA OBIEKTU UKŁAD WARSTW KONSTRUKCYJNYCH PROJEKTOWANYCH NAWIERZCHNI Układ warstw konstrukcyjnych nawierzchni bezpiecznej Układ warstw konstrukcyjnych nawierzchni z kostki betonowej (ciąg pieszy, strefa fitness) Układ warstw konstrukcyjnych nawierzchni z kostki betonowej (dojazd do bramy i furtki) Układ warstw konstrukcyjnych nawierzchni z kostki betonowej (utwardzenia wokół boiska wielofunkcyjnego) KONSTRUKCJA OGRODZEŃ CHARAKTERYSTYKA PROJEKTOWANYCH URZĄDZEŃ ORAZ OBIEKTÓW CZĘŚĆ B Rysunek do projektu zagospodarowania terenu RYS. NR 1 PROJEKT ZAGOSPODAROWANIA TERENU Skala 1:500. CZĘŚĆ C DOKUMENTY FORMALNO PRAWNE 1. KSEROKOPIA UPRAWNIEŃ PROJEKTANTA KSEROKOPIA ZAŚWIADCZENIA PROJEKTANTA O PRZYNALEŻNOŚCI DO IZBY INŻYNIERÓW BUDOWNICTWA. 16 3

4 CZĘŚĆ A PROJEKT ZAGOSPODAROWANIA TERENU 1. PRZEDMIOT INWESTYCJI 1.1. Nazwa i lokalizacja inwestycji Nazwa inwestycji: Budowa obiektów małej architektury, budowa ogrodzenia na działce nr ewid. 420 oraz utwardzenie części działki nr ewid. 420 obręb 27 Radomsko przy ulicy Leszka Czarnego Lokalizacja inwestycji: Planowana inwestycja zlokalizowana jest w województwie łódzkim, powiecie radomszczańskim, na działce o nr ewid. 420 obręb 27 Radomsko Przedmiot i zakres inwestycji Przedmiotem inwestycji jest budowa obiektów małej architektury, budowa ogrodzenia na działce nr ewid. 420 oraz utwardzenie części działki nr ewid. 420 obręb 27 Radomsko przy ulicy Leszka Czarnego. Zakres opracowania odpowiada warunkom Zamawiającego określonym w przedmiocie zamówienia. Zakres opracowania obejmuje zaprojektowanie: - lokalizacji urządzeń zabawowych wg wykazu otrzymanego od Zamawiającego, - nawierzchni bezpiecznej (piaskowej) pod projektowane urządzenie zabawowe, - utwardzeń terenu o nawierzchni z kostki betonowej, - rozbudowy ogrodzenia istniejącego placu zabaw, - ogrodzenia krótszych boków istniejącego boiska wielofunkcyjnego, - lokalizacji urządzeń siłowni zewnętrznych wg wykazu otrzymanego od Zamawiającego (rozbudowa strefy fitness), - lokalizacji ławek i koszy Nazwa i adres inwestora Inwestorem przedsięwzięcia jest: Miasto Radomsko ul. Tysiąclecia 5, Radomsko 1.4. Nazwa i adres jednostki projektowej Wykonawcą dokumentacji projektowej jest: Projektant: INVEST GRZEGORZ PIWNIK Usługi w zakresie architektury i inżynierii Radomsko, ul. Architektów 26 a mgr inż. Grzegorz Piwnik Upr. KL 302/87 specjalność: architektoniczna, konstrukcyjno budowlana. Asystent projektanta: mgr inż. Jacek Dryja 4

5 1.5. Materiały do opracowania projektu Materiały geodezyjne Projekt zagospodarowania terenu Projekt wykonano na mapie do celów projektowych zaewidencjonowanej w Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Starostwie Powiatowym w Radomsku, pod nr P wykonanej przez uprawnionego geodetę Wojciecha Zasępę nr upr Materiały wykorzystane, przepisy Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie wraz z późniejszymi zmianami, Rozporządzenie Ministra Infrastruktury z dnia w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robot budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2013 r. poz. 1129), Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r. poz. 462 z późniejszymi zmianami), Ustawa z dnia 7lipca 1994 r. Prawo budowlane (Dz. U. z 2016 r. poz. 290), Ustawy szczegółowe, Polskie Normy i literatura przedmiotu, Wizje lokalne oraz pomiary w terenie, Uzgodnienia z zamawiającym. 2. DANE CHARAKTERYZUJĄCE PRZEDSIĘWZIĘCIE Powierzchnia proj. nawierzchni piaskowej gr. 30 cm 168,5 m 2, Powierzchnia proj. nawierzchni piaskowej gr. 40 cm 65,0 m 2, Powierzchnia proj. nawierzchni z kostki betonowej gr. 6 cm 254,0 m 2, Powierzchnia proj. nawierzchni z kostki betonowej gr. 8 cm 50,5 m 2, Długość proj. obrzeża betonowego 8x30 cm 283,0 mb, Długość proj. ogrodzenia panelowego wys. ok. 1,23 m 43,0 mb, Długość proj. ogrodzenia panelowego wys. ok. 2,03 m 46,0 mb, Urządzenia siłowni zewnętrznych 4 szt. Urządzenia zabawowe dla dzieci 5 szt. Ławki 8 szt. Kosze 8 szt. 3. ISTNIEJĄCE ZAGOSPODAROWANIE TERENU W części zachodnio północnej przedmiotowej działki nr ewid. 420 zlokalizowany jest ogrodzony plac zabaw. Na placu zlokalizowane są obiekty małej architektury w postaci urządzeń zabawowych, ławek oraz koszy. Przy północnej stronie ogrodzenia placu zabaw zlokalizowana jest tzw. strefa fitness z urządzeniami siłowni zewnętrznych. Teren przy siłowniach jest utwardzony nawierzchnią z kostki brukowej. W części południowo środkowej działki zlokalizowane jest boisko wielofunkcyjne ogrodzone systemem paneli i piłkochwytów. Miedzy boiskiem a placem zabaw zlokalizowane są ciągi piesze oraz rowerowe służące ogólnej komunikacji po terenie. Przedmiotowy teren jest terenem płaskim porośnięty roślinnością niską w postaci trawy, krzewów oraz kilkoma drzewami. Ponadto na obszarze objętym opracowaniem zlokalizowana jest infrastruktura techniczna w postaci: podziemnej sieci elektroenergetycznej (oświetlenie), sieci kanalizacji deszczowej, sieci wodociągowej oraz sieci telekomunikacyjnej. 5

6 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Projekt zagospodarowania terenu opracowano w oparciu o mapę do celów projektowych na podstawie stanu istniejącego na działce nr ewid. 420 obręb 27 Radomsko, wydzielonej geodezyjnie, oznaczonej w projekcie zagospodarowania terenu. W ramach realizacji zadania planuje się rozbudowę istniejącego placu zabaw. Rozbudowa polegać będzie na rozbiórce fragmentu ogrodzenia oraz utwardzenia zlokalizowanego w części północnej placu oraz dobudowie nowego ogrodzenia panelowego wysokości ok. 1,23 m wraz z bramą i furtką (szczegóły w części graficznej niniejszego opracowania). Do nowo projektowanej bramy i furtki zaprojektowano utwardzenie szerokości 4,5 m o nawierzchni z kostki brukowej gr. 8 cm w dowiązaniu do istniejącego ciągu pieszo rowerowego. Rozbudowa placu zabaw obejmować będzie również montaż obiektów małej architektury w postaci 5 urządzeń zabawowych, 6 ławek oraz 6 koszy. Pod 3 z 5 urządzeń dla dzieci planuje się wykonać nawierzchnię bezpieczną (piaskową) w celu amortyzowania upadków. Mając na celu optymalne umiejscowienie obiektów, zaplanowano zmianę lokalizacji istniejącej ławki, kosza oraz tablicy do rysowania (szczegóły w części graficznej niniejszego opracowania). Projektowane zagospodarowanie terenu obejmować będzie także rozbudowę strefy fitness. Planuje się przedłużenie istniejącego utwardzenia strefy wraz z wykonaniem nawierzchni z kostki brukowej oraz montaż 4 szt. urządzeń siłowni zewnętrznych, 2 ławek oraz 2 koszy. W celu połączenia boiska wielofunkcyjnego z istniejącymi ciągami pieszo rowerowymi zaprojektowano ciąg pieszy o nawierzchni z kostki betonowej, szerokości 1,5 m z przebiegiem wzdłuż północnej granicy działki nr ewid. 420 oraz wzdłuż krótszego boku boiska wielofunkcyjnego. Przy boisku zaprojektowano także opaskę szerokości 0,5 m wykonaną z kostki betonowej oraz utwardzenia szerokości ok. 2,0 m zlokalizowane z krótszymi bokami boiska. Zakres inwestycji obejmował będzie również budowę ogrodzenia krótszych boków boiska ogrodzeniem panelowym wys. ok. 2,03 m. Rozmieszenie poszczególnych elementów zagospodarowania terenu przedstawiono na rys. nr 1 pt. Projekt zagospodarowania terenu. 5. DANE INFORMACYJNE Planowana inwestycja nie kwalifikuje się do przedsięwzięć mogących zawsze znacząco oddziaływać na środowisko ani do rodzaju przedsięwzięć mogących potencjalnie znacząco oddziaływać na środowisko zgodnie Rozporządzeniem Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko [Dz. U z 2010 r. Nr 213 poz. 1397]. Zastosowane rozwiązania techniczne oraz wyroby budowlane nie będą wywierały ujemnego wpływu na środowisko naturalne i nie stwarzają zagrożenia dla warunków zdrowia i życia ludzi, zarówno w trakcie budowy jak i w trakcie eksploatacji. Rozwiązania projektowe nie będą ingerować w gospodarkę wodno gruntową co mogłoby negatywnie wpłynąć na otaczające środowisko. Planowana inwestycja nie zmienia istniejących już rozwiązań chroniących środowisko, nie przewiduje się również wprowadzenia dodatkowych rozwiązań chroniących środowisko. Inwestycja realizowana będzie na obszarze gdzie nie występują w sąsiedztwie obiekty i tereny wpisane do rejestru zabytków i podlegające ochronie konserwatorskiej. W przypadku znalezienia w trakcie prac ziemnych przedmiotu archeologicznego lub odkrycia wykopaliska, należy niezwłocznie powiadomić o tym fakcie Wojewódzkiego Konserwatora Zabytków w Piotrkowie Trybunalskim, a równocześnie taki przedmiot lub wykopalisko chronić do czasu podjęcia przez niego stosownych decyzji. Teren zamierzenia inwestycyjnego położony jest poza terenami górniczymi i nie wpływa na niego odziaływanie eksploatacji górniczej. Podczas wykonywania wykopów pod nawierzchnię bezpieczną (piaskową), nawierzchnię z kostki betonowej przy boisku wielofunkcyjnym oraz wykonywania rowków pod obrzeża betonowe należy zwrócić szczególną uwagę na lokalizację infrastruktury technicznej w postaci sieci energetycznej oraz sieci kanalizacji deszczowej. 6

7 6. INFORMACJA O OBSZARZE ODDZIAŁYWANIA OBIEKTU Obszar oddziaływania obiektu nie będzie wykraczał poza zakres inwestycji i będzie część działki nr ewid. 420 obręb 27 Radomsko (tak jak pokazano to na rys. nr 1 pt. Projekt zagospodarowania terenu ). Obszar oddziaływania określono na podstawie: Rozporządzenia Ministra Infrastruktury z dnia 14 kwietnia 2002 r., w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. Nr 75 poz. 690 z późn. zm. oraz Ustawy z dnia 7 lipca 1994 r. Prawo budowlane. 7. UKŁAD WARSTW KONSTRUKCYJNYCH PROJEKTOWANYCH NAWIERZCHNI 7.1. Układ warstw konstrukcyjnych nawierzchni bezpiecznej Zaprojektowany układ warstw konstrukcyjnych stanowią: - warstwa piasku do stosowania na placach zabaw gr. 30 cm (urządzenia nr 2, 4, 5) lub 40 cm (urządzenie nr 1), - istniejące podłoże G Układ warstw konstrukcyjnych nawierzchni z kostki betonowej (ciąg pieszy, strefa fitness) Zaprojektowany układ warstw konstrukcyjnych stanowią: - warstwa ścieralna z kostki betonowej gr. 6 cm koloru szarego, - podsypka cementowo piaskowa w stosunku 1:4 gr. 4 cm, - podbudowa z kruszywa łamanego stabilizowanego mechanicznie frakcji 0 31,5 mm - 10 cm, - warstwa odsączająca z pospółki gr. 10 cm, - istniejące podłoże G Układ warstw konstrukcyjnych nawierzchni z kostki betonowej (dojazd do bramy i furtki) Zaprojektowany układ warstw konstrukcyjnych stanowią: - warstwa ścieralna z kostki betonowej gr. 8 cm koloru szarego, - podsypka cementowo piaskowa w stosunku 1:4 gr. 4 cm, - podbudowa z kruszywa łamanego stabilizowanego mechanicznie frakcji 0 31,5 mm - 10 cm, - warstwa odsączająca z pospółki gr. 15 cm, - istniejące podłoże G Układ warstw konstrukcyjnych nawierzchni z kostki betonowej (utwardzenia wokół boiska wielofunkcyjnego) Zaprojektowany układ warstw konstrukcyjnych stanowią: - warstwa ścieralna z kostki betonowej gr. 6 cm koloru szarego, - podsypka cementowo piaskowa w stosunku 1:4 gr. 4 cm, - warstwa odsączająca z pospółki gr. 15 cm, - istniejące podłoże G1. 8. KONSTRUKCJA OGRODZEŃ Ogrodzenie konieczne do wykonania rozbudowy placu zabaw zaprojektowano z sytemu złożonego z paneli i słupków stalowych. Słupki ocynkowane, malowane proszkowo w kolorze zielonym. Panele ocynkowane, malowane proszkowo w kolorze zielonym, zaprojektowano z drutów pionowych i poziomych o średnicy Ø 4 mm. Charakterystyka paneli: oczko o wym. 50 x 200 mm, szerokość ok. 2,5 m, wysokość ok. 1,23 m. Słupki zaprojektowano z profili zamkniętych prostokątnych 40x60x min. 1,5 mm, długości min. 1,7 m, montowanych w podłożu 7

8 w fundamentach z betonu C16/20 o przekroju kołowym średnicy ϕ min. 0,2 m. Montaż paneli do słupków zaprojektowano za pomocą obejmy montażowej z płaskownika w kolorze zielonym. Furtkę zaprojektowano o wym. 100 x 120 cm usytuowaną w ogrodzeniu od strony ciągu pieszo rowerowego. Furtka powinna być ocynkowana, malowana proszkowo na kolor zielony. Furtka wyposażona zostanie w klamkę i zamek. Bramę rozwierną (uchylną) o wym. 120x300 cm należy wykonać z profili zamkniętych, ocynkowanych i malowanych proszkowo na kolor zielony. Brama wyposażona zostanie w klamkę i zamek. Furtka i brama wykonana z profili pionowych 40x40xmin. 1,5 mm oraz poziomych 27x40x min. 1,5 mm. Jako wypełnienie należy zastosować pręty pełne kwadratowe 18x18 mm lub równoważne wytrzymałościowo pręty okrągłe bądź wielokątne. Słupy do mocowania bramy i furtki wykonać z profilu kwadratowego stalowego 100x100x3 mm długości min. 1,9 m, ocynkowanego i malowanego proszkowo w kolorze zielonym, montowanych w podłożu w fundamentach z betonu min. C16/20. Profile powinny zapewniać przenoszenie obciążeń oraz posiadać właściwe deklaracje zgodności producenta. Szczegóły konstrukcyjne bram i furtki należy uzgodnić z Inwestorem poprzez przedstawienie dokumentacji wykonawczej producenta. Przykładowe rysunki poglądowe bramy i furtki przedstawiono poniżej: Konstrukcja ogrodzenia przy krótszych bokach istniejącego boiska wielofunkcyjnego, zaprojektowana z sytemu złożonego z paneli i słupków stalowych. Słupki ocynkowane, malowane proszkowo w kolorze zielonym. Panele ocynkowane, malowane proszkowo w kolorze zielonym, zaprojektowano z drutów pionowych i poziomych o średnicy Ø 4 mm. Charakterystyka paneli: oczko o wym. 50 x 200 mm, szerokość ok. 2,5 m, wysokość ok. 2,03 m. Słupki zaprojektowano z profili zamkniętych prostokątnych 40x60x min. 1,5 mm, długości min. 2,5 m, montowanych w podłożu w fundamentach z betonu C16/20 o przekroju kołowym średnicy ϕ min. 0,2 m. Montaż paneli do słupków zaprojektowano za pomocą obejmy montażowej z płaskownika w kolorze zielonym. 9. CHARAKTERYSTYKA PROJEKTOWANYCH URZĄDZEŃ ORAZ OBIEKTÓW Urządzenie przeznaczone do wspinania (nr 1 wg PZT) Urządzenie przeznaczone do wspinania powinno posiadać konstrukcję wykonaną z niskiej gęstości polietylenu stabilizowanego UV. Elementy montażowe urządzenia powinny być wykonane ze stali nierdzewnej. Obiekt powinien posiadać wymiary min. 5,1 x 5,9 m oraz wysokość konstrukcji, przy której wysokość swobodnego upadku nie przekroczy 2,6 m. Zestaw powinien posiadać również zjeżdżalnie systemową. Poniżej przykładowy rysunek poglądowy projektowanego urządzenia: 8

9 Zestaw wieloelementowy (nr 2 wg PZT) Projekt zagospodarowania terenu Urządzenie zabawowe powinno posiadać elementy zabawowo dekoracyjne takie jak: schody, 2 podesty kwadratowe, wieża zadaszona, wieża otwarta, przejście tunelowe, zjeżdżalnia tubowa, zjeżdżalnia prosta jednotorowa oraz dwutorowa, schody imitujące kształtem zwierzę, 3 elementy dekoracyjne z motywami roślinnymi lub zwierzęcymi zamocowane na słupach konstrukcyjnych oraz 3 panele zabawowo edukacyjne (auto, zegar, bulaj z elementem przeźroczystym). Zjeżdżalnie, daszki, elementy dekoracyjne, tunele oraz panele powinny być wykonane z polietylenu gr. min. 5 mm, niskiej gęstości barwionego w masie. Podesty oraz schody ze stali pokrytej antypoślizgowym tworzywem gumowym gr. min. 4 mm. Konstrukcja główna obiektu wykonana z 8 słupów stalowych średnicy min. 110 mm, ocynkowanych i malowanych proszkowo, posadowionych na prefabrykowanych bloczkach betonowych. Obejmy montażowe elementów wykonane z aluminium malowanego proszkowo. Elementy złączne wykonane ze stali nierdzewnej. Poniżej przykładowy rysunek poglądowy projektowanego urządzenia: Panel Auto : Panel Zegar : 9

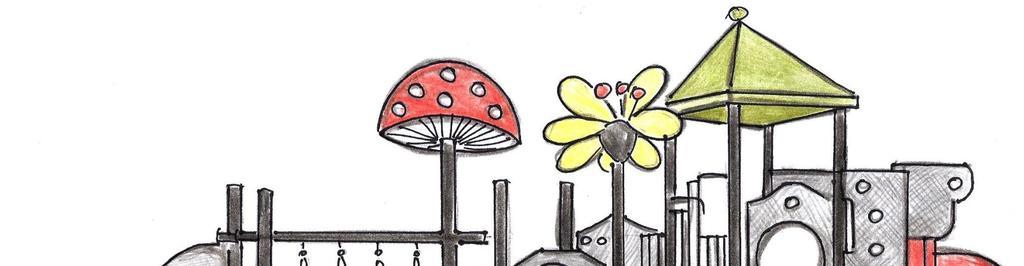

10 Zestaw wieloelementowy (nr 4 wg PZT) Projekt zagospodarowania terenu Urządzenie zabawowe powinno posiadać elementy zabawowo dekoracyjne takie jak: schody, 4 podesty kwadratowe, 1 podest trójkątny, wieża z dachem czterospadowym, wieża otwarta, zjeżdżania ślimakowa, zjeżdżalnia prosta jednotorowa, ścianka wspinaczkowa łukowa z uchwytami, zjazd strażacki typu freesbe z 5 spodkami, elementy sprawnościowe takie jak poręcze do podciągania się, dwuelementowa ścianka wspinaczkowa, 2 elementy dekoracyjne z motywami roślinnymi lub zwierzęcymi zamocowane na słupach konstrukcyjnych oraz 3 panele zabawowo edukacyjne (gra kółko i krzyżyk, panel matematyczny, bulaj z elementem przeźroczystym). Zjeżdżalnie, daszki, ścianki wspinaczkowe łukowe, elementy dekoracyjne, tunele oraz panele powinny być wykonane z polietylenu gr. min. 5 mm, niskiej gęstości barwionego w masie. Podesty oraz schody ze stali pokrytej antypoślizgowym tworzywem gumowym gr. min. 4 mm. Konstrukcja główna obiektu wykonana z 12 słupów stalowych średnicy min. 110 mm, ocynkowanych i malowanych proszkowo, posadowionych na prefabrykowanych bloczkach betonowych. Obejmy montażowe elementów wykonane z aluminium malowanego proszkowo. Elementy złączne wykonane ze stali nierdzewnej. Poniżej przykładowy rysunek poglądowy projektowanego urządzenia: Panel Matematyczny : 10

11 Huśtawka wagowa na sprężynie (nr 3 wg PZT) Konstrukcja huśtawki o wymiarach min. 45x310 cm, wykonana z rury średnicy min. 110 x min. 2,2 mm, ocynkowanej i malowanej proszkowo. Siedziska huśtawki wykonane z polietylenu niskiej gęstości stabilizowanego UV, barwionego w masie. Poręcze oraz pochwyty wykonane z prętów o średnicy z przedziału mm ze stali ocynkowanej, malowanej proszkowo. Elementy złączne i montażowe wykonane ze stali nierdzewnej. Kotwienie urządzenia do fundamentu poprzez blachę stalową zamocowaną do sprężyny. Poniżej przykładowy rysunek poglądowy projektowanego urządzenia: Huśtawka wahadłowa (nr 5 wg PZT) Konstrukcja huśtawki podwójnej (dwa miejsca dla dzieci) o wymiarach min. 1,9x3,3 m wykonana z rur stalowych o średnicy min. 75 mm ocynkowanych, malowanych proszkowo lub natryskowo. Stal konstrukcji zabezpieczona przez odtłuszczanie. Poniżej przykładowy rysunek poglądowy projektowanego urządzenia: Powyższe urządzenia powinny posiadać certyfikaty zgodności z normą PN EN Ławki oraz kosze W obrębie rozbudowanego placu zbaw oraz rozbudowanej strefy fitness zaprojektowano lokalizację 8 ławek oraz 8 koszy. Konstrukcja ławki wykonana z rur stalowych min. ϕ 48,3x2 mm, ocynkowanych i malowanych proszkowo na kolor czarny. Ławka powinna posiadać długość 170 cm, wysokość siedziska min. 40 cm oraz szerokość siedziska. min 40 cm. Siedzisko i oparcie ławki z desek gr. min. 36 mm oraz szerokości 90 mm wykonanych z drewna 11

12 sosnowego lub świerkowego. Deski należy zaimpregnować środkiem odpornym na czynniki atmosferyczne oraz nałożyć podwójną warstwę lakierobejcy w kolorze brązowym. Montaż ławki przy pomocy kołków rozporowych bezpośrednio do powierzchni kostki lub poprzez zabetonowanie nóżek ławki w fundamencie blokowym z betonu C16/20. Kosz stalowy z daszkiem na słupku z profilu stalowego. Konstrukcja nośna ocynkowana i malowana proszkowo w kolorze czarnym. Pojemnik ocynkowany i malowany proszkowo w kolorze czerwonym o poj. min. 30 l. Kosz mocowany na stałe poprzez zabetonowanie słupka w fundamencie z betonu C16/20. Poniżej przykładowe rysunki poglądowe ławki oraz kosza: Urządzenia siłowni zewnętrznych (litera A, B, C, D wg PZT) Urządzenie siłowni zewnętrznej (litera A) 2 x rower powinno pełnić funkcje takie jak: poprawa ruchomości stawów kończyn dolnych, wzmocnienie mięśni nóg. Ogólna poprawa kondycji fizycznej, utrata wagi i zwiększenie wydolności organizmu. Urządzenie siłowni zewnętrznej (litera B) prasa nożna + jeździec powinno pełnić funkcje takie jak: Funkcje prasy nożnej: poprawa muskulatury nóg, mięśnia czworogłowego uda, dwugłowego łydki oraz mięśni brzucha. Stopień trudności łatwe. Funkcje jeźdźca: uaktywnia górne i dolne kończyny oraz pas biodrowy, wzmacnia i buduje ich muskulaturę, poprawia ruchomość stawów, poprawia funkcjonowanie układu sercowo naczyniowego i oddechowego. Urządzenie siłowni zewnętrznej (litera C) wyciąg górny + motyl klasyczny powinno pełnić funkcje takie jak: Funkcje wyciągu górnego: wzmacnia mięśnie obręczy barkowej, grzbietu i ramion. Poprawia ogólną kondycję fizyczną. Stopień trudności średni. Funkcje motyla klasycznego: wzmocnienie mięśni rąk, mięśni obręczy barkowej, mięśni klatki piersiowej oraz grzbietu. Urządzenie siłowni zewnętrznej (litera D) 2 x wioślarz powinno pełnić funkcje takie jak: budowa muskulatury obręczy barkowej, grzbietu, ramion i nóg. Poprawa ogólnej kondycji organizmu. Uelastycznia odcinek lędźwiowy kręgosłupa. Stopień trudności: łatwe. Powyższe urządzenia powinny być wykonane z rur stalowych galwanizowanych, malowanych proszkowo (kolorystyka żółto szara). Konstrukcja główna (pylon) wykonana z rury min. 90x 3,6 mm. Pokrywa oraz nakładka pylonu wykonana z aluminium malowanego proszkowo. Elementy urządzeń wykonane z rur o średnicy x 3 mm. Uchwyty i rączki wykonane z polichlorku winylu. Elementy złączne ze stali nierdzewnej. Urządzenie należy mocować do kotew stalowych zatopionych w fundamencie blokowym z betonu klasy min. C25/30. Część B Rysunek do projektu zagospodarowania terenu 12

13 CZĘŚĆ C DOKUMENTY FORMALNO PRAWNE 14
