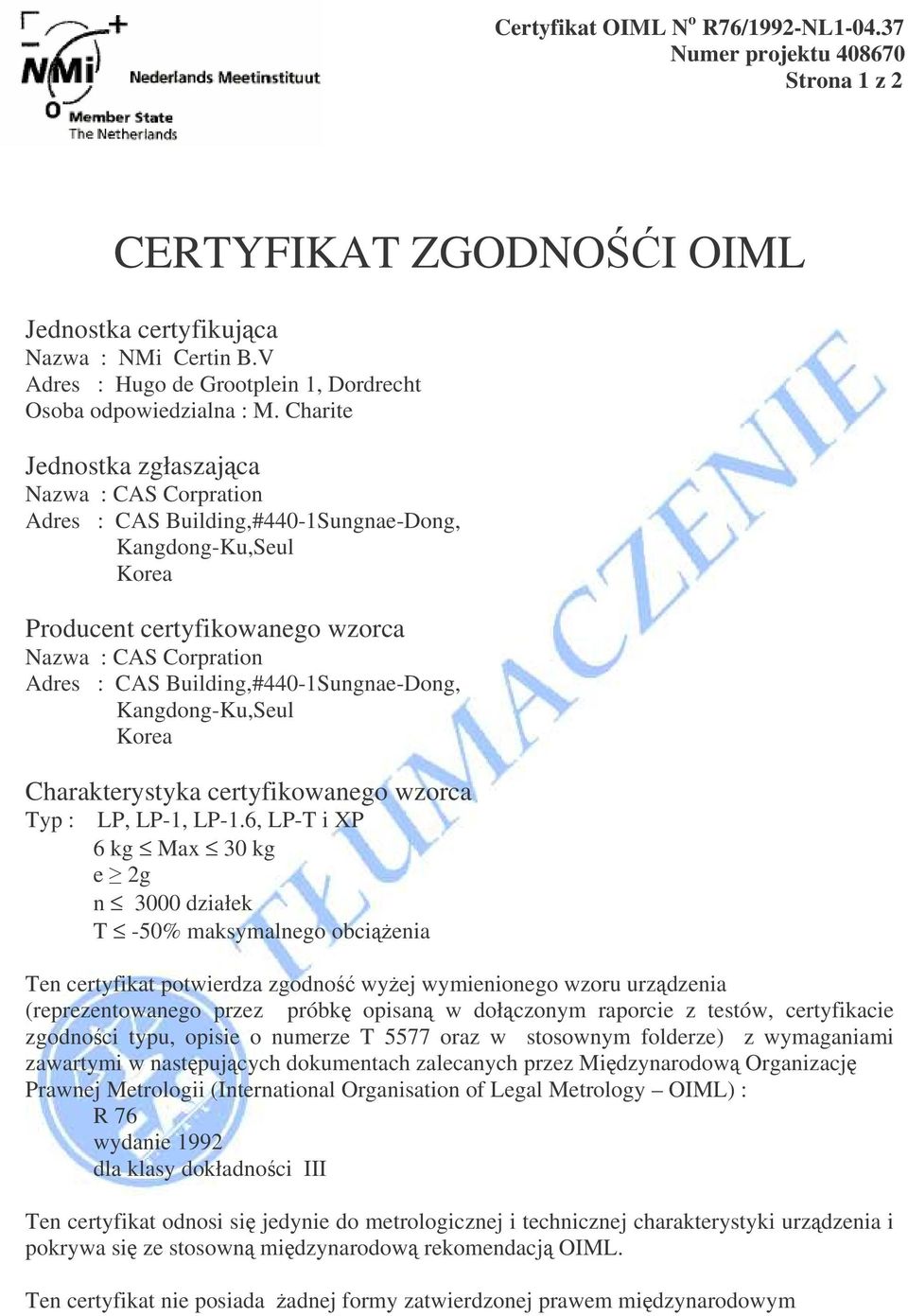

1 Certyfikat OIML N o R76/1992-NL Numer projektu Strona 1 z 2 CERTYFIKAT ZGODNOI OIML Jednostka certyfikujca Nazwa : NMi Certin B.V Adres : Hugo de Grootplein 1, Dordrecht Osoba odpowiedzialna : M. Charite Jednostka zgłaszajca Nazwa : CAS Corpration Adres : CAS Building,#440-1Sungnae-Dong, Kangdong-Ku,Seul Korea Producent certyfikowanego wzorca Nazwa : CAS Corpration Adres : CAS Building,#440-1Sungnae-Dong, Kangdong-Ku,Seul Korea Charakterystyka certyfikowanego wzorca Typ : LP, LP-1, LP-1.6, LP-T i XP 6 kg Max 30 kg e 2g n 3000 działek T -50% maksymalnego obcienia Ten certyfikat potwierdza zgodno wyej wymienionego wzoru urzdzenia (reprezentowanego przez próbk opisan w dołczonym raporcie z testów, certyfikacie zgodnoci typu, opisie o numerze T 5577 oraz w stosownym folderze) z wymaganiami zawartymi w nastpujcych dokumentach zalecanych przez Midzynarodow Organizacj Prawnej Metrologii (International Organisation of Legal Metrology OIML) : R 76 wydanie 1992 dla klasy dokładnoci III Ten certyfikat odnosi si jedynie do metrologicznej i technicznej charakterystyki urzdzenia i pokrywa si ze stosown midzynarodow rekomendacj OIML. Ten certyfikat nie posiada adnej formy zatwierdzonej prawem midzynarodowym

Charite Jednostka zgłaszajca Nazwa : CAS Corpration Adres : CAS Building,#440-1Sungnae-Dong, Kangdong-Ku,Seul Korea Producent certyfikowanego wzorca Nazwa : CAS Corpration Adres : CAS

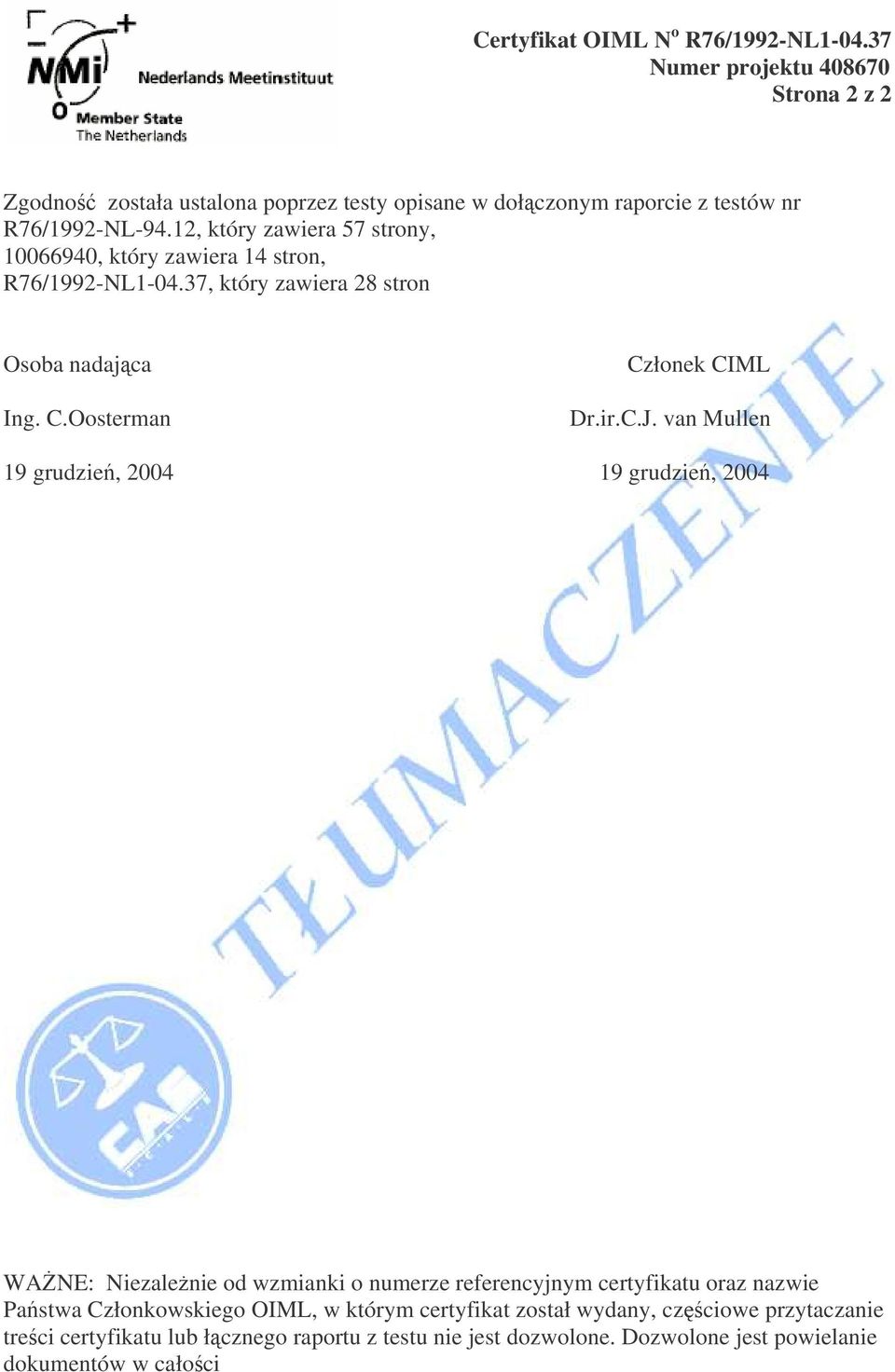

2 Certyfikat OIML N o R76/1992-NL Numer projektu Strona 2 z 2 Zgodno została ustalona poprzez testy opisane w dołczonym raporcie z testów nr R76/1992-NL-94.12, który zawiera 57 strony, , który zawiera 14 stron, R76/1992-NL , który zawiera 28 stron Osoba nadajca Ing. C.Oosterman Członek CIML Dr.ir.C.J. van Mullen 19 grudzie, grudzie, 2004 WANE: Niezalenie od wzmianki o numerze referencyjnym certyfikatu oraz nazwie Pa stwa Członkowskiego OIML, w którym certyfikat został wydany, czciowe przytaczanie treci certyfikatu lub łcznego raportu z testu nie jest dozwolone. Dozwolone jest powielanie dokumentów w całoci

12, który zawiera 57 strony, 10066940, który zawiera 14 stron, R76/1992-NL1-04.37, który zawiera 28 stron Osoba nadajca Ing. C.Oosterman Członek CIML Dr.ir.C.J.

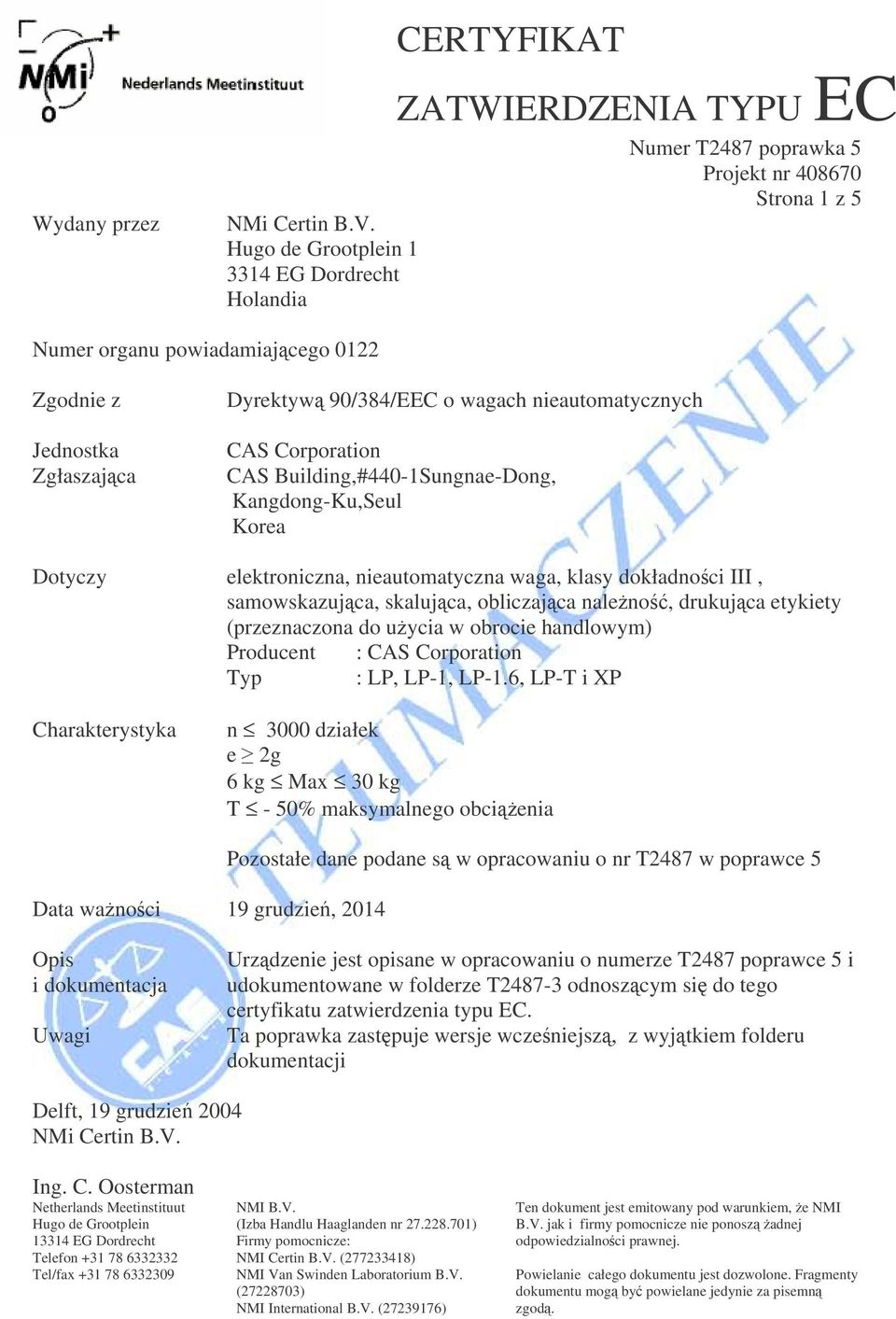

3 Wydany przez NMi Certin B.V. Hugo de Grootplein EG Dordrecht Holandia CERTYFIKAT ZATWIERDZENIA TYPU EC Strona 1 z 5 Numer organu powiadamiajcego 0122 Zgodnie z Jednostka Zgłaszajca Dyrektyw 90/384/EEC o wagach nieautomatycznych CAS Corporation CAS Building,#440-1Sungnae-Dong, Kangdong-Ku,Seul Korea Dotyczy elektroniczna, nieautomatyczna waga, klasy dokładnoci III, samowskazujca, skalujca, obliczajca naleno, drukujca etykiety (przeznaczona do uycia w obrocie handlowym) Producent : CAS Corporation Typ : LP, LP-1, LP-1.6, LP-T i XP Charakterystyka n 3000 działek e 2g 6 kg Max 30 kg T - 50% maksymalnego obcienia Data wanoci 19 grudzie, 2014 Pozostałe dane podane s w opracowaniu o nr T2487 w poprawce 5 Opis i dokumentacja Uwagi Urzdzenie jest opisane w opracowaniu o numerze T2487 poprawce 5 i udokumentowane w folderze T odnoszcym si do tego certyfikatu zatwierdzenia typu EC. Ta poprawka zastpuje wersje wczeniejsz, z wyjtkiem folderu dokumentacji Delft, 19 grudzie 2004 NMi Certin B.V. Ing. C. Oosterman Netherlands Meetinstituut Hugo de Grootplein EG Dordrecht Telefon Tel/fax NMI B.V. (Izba Handlu Haaglanden nr ) Firmy pomocnicze: NMI Certin B.V. ( ) NMI Van Swinden Laboratorium B.V. ( ) NMI International B.V. ( ) Ten dokument jest emitowany pod warunkiem, e NMI B.V. jak i firmy pomocnicze nie ponosz adnej odpowiedzialnoci prawnej. Powielanie całego dokumentu jest dozwolone. Fragmenty dokumentu mog by powielane jedynie za pisemn zgod.

nieautomatycznych CAS Corporation CAS Building,#440-1Sungnae-Dong, Kangdong-Ku,Seul Korea Dotyczy elektroniczna, nieautomatyczna waga, klasy dokładnoci III, samowskazujca, skalujca, obliczajca

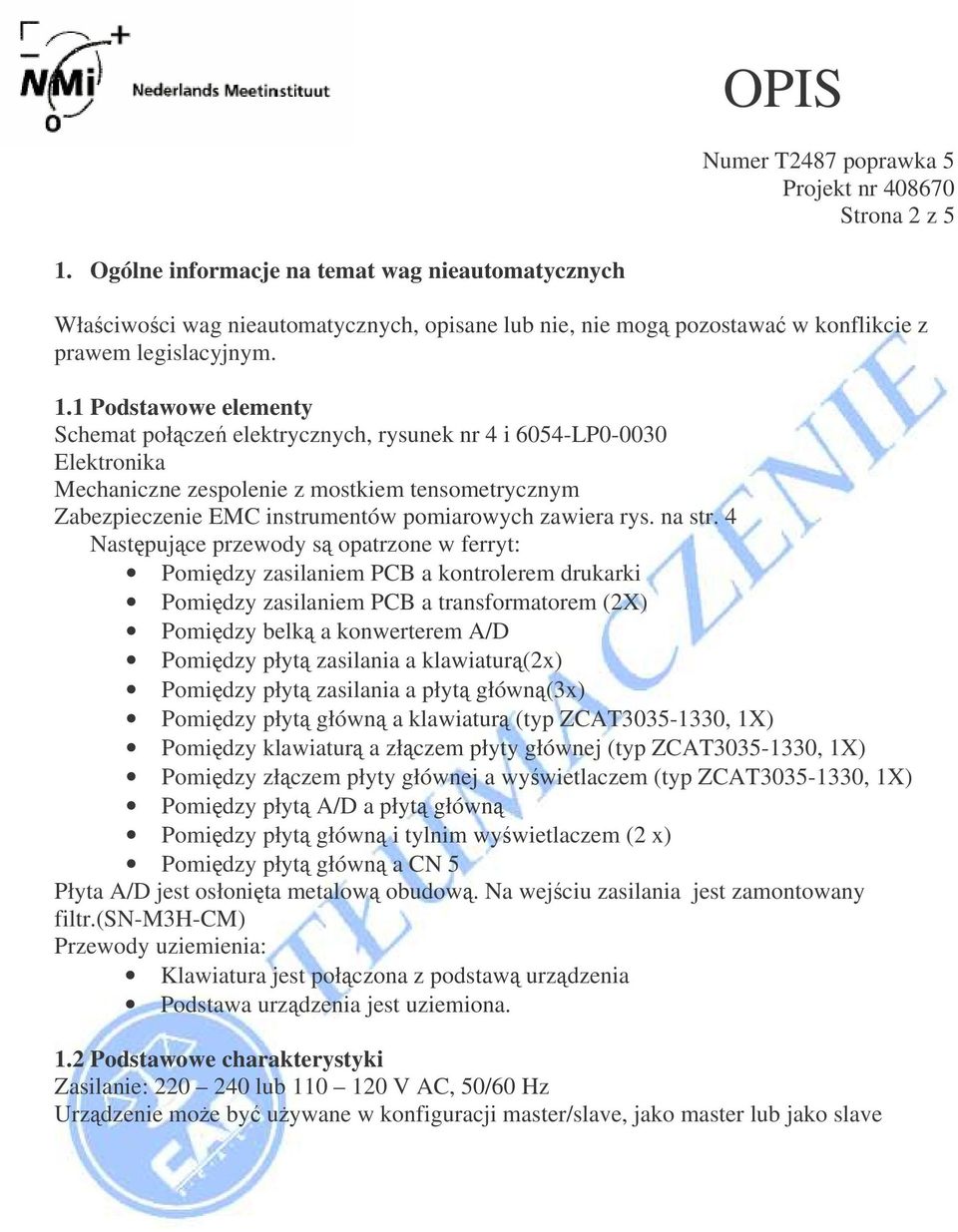

4 Strona 2 z 5 1. Ogólne informacje na temat wag nieautomatycznych Właciwoci wag nieautomatycznych, opisane lub nie, nie mog pozostawa w konflikcie z prawem legislacyjnym. 1.1 Podstawowe elementy Schemat połcze elektrycznych, rysunek nr 4 i 6054-LP Elektronika Mechaniczne zespolenie z mostkiem tensometrycznym Zabezpieczenie EMC instrumentów pomiarowych zawiera rys. na str. 4 Nastpujce przewody s opatrzone w ferryt: Pomidzy zasilaniem PCB a kontrolerem drukarki Pomidzy zasilaniem PCB a transformatorem (2X) Pomidzy belk a konwerterem A/D Pomidzy płyt zasilania a klawiatur(2x) Pomidzy płyt zasilania a płyt główn(3x) Pomidzy płyt główn a klawiatur (typ ZCAT , 1X) Pomidzy klawiatur a złczem płyty głównej (typ ZCAT , 1X) Pomidzy złczem płyty głównej a wywietlaczem (typ ZCAT , 1X) Pomidzy płyt A/D a płyt główn Pomidzy płyt główn i tylnim wywietlaczem (2 x) Pomidzy płyt główn a CN 5 Płyta A/D jest osłonita metalow obudow. Na wejciu zasilania jest zamontowany filtr.(sn-m3h-cm) Przewody uziemienia: Klawiatura jest połczona z podstaw urzdzenia Podstawa urzdzenia jest uziemiona. 1.2 Podstawowe charakterystyki Zasilanie: lub V AC, 50/60 Hz Urzdzenie moe by uywane w konfiguracji master/slave, jako master lub jako slave

1 Podstawowe elementy Schemat połcze elektrycznych, rysunek nr 4 i 6054-LP0-0030 Elektronika Mechaniczne zespolenie z mostkiem tensometrycznym Zabezpieczenie EMC instrumentów pomiarowych zawiera rys.

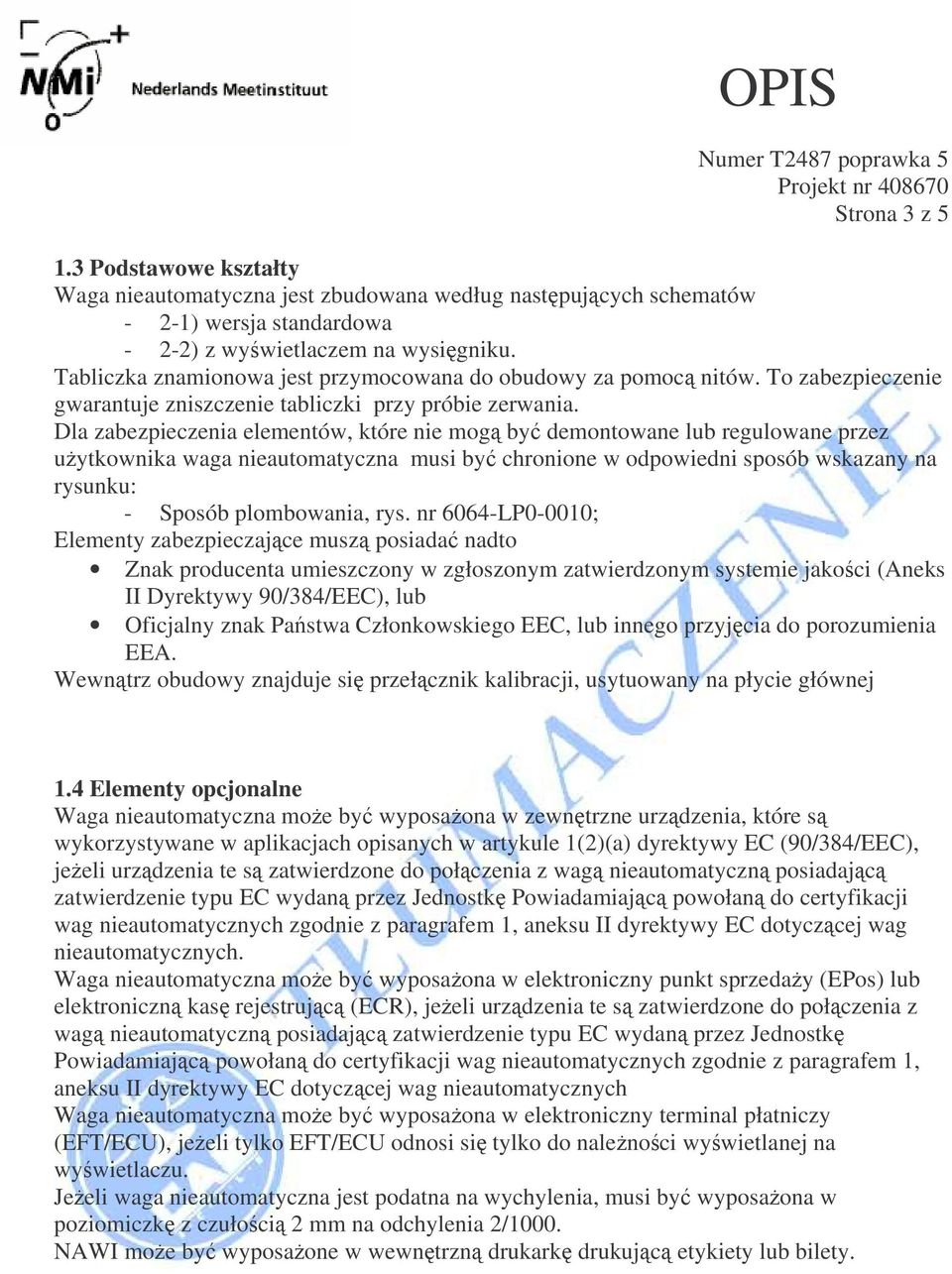

5 Strona 3 z Podstawowe kształty Waga nieautomatyczna jest zbudowana według nastpujcych schematów - 2-1) wersja standardowa - 2-2) z wywietlaczem na wysigniku. Tabliczka znamionowa jest przymocowana do obudowy za pomoc nitów. To zabezpieczenie gwarantuje zniszczenie tabliczki przy próbie zerwania. Dla zabezpieczenia elementów, które nie mog by demontowane lub regulowane przez uytkownika waga nieautomatyczna musi by chronione w odpowiedni sposób wskazany na rysunku: - Sposób plombowania, rys. nr 6064-LP0-0010; Elementy zabezpieczajce musz posiada nadto Znak producenta umieszczony w zgłoszonym zatwierdzonym systemie jakoci (Aneks II Dyrektywy 90/384/EEC), lub Oficjalny znak Pa stwa Członkowskiego EEC, lub innego przyjcia do porozumienia EEA. Wewntrz obudowy znajduje si przełcznik kalibracji, usytuowany na płycie głównej 1.4 Elementy opcjonalne Waga nieautomatyczna moe by wyposaona w zewntrzne urzdzenia, które s wykorzystywane w aplikacjach opisanych w artykule 1(2)(a) dyrektywy EC (90/384/EEC), jeeli urzdzenia te s zatwierdzone do połczenia z wag nieautomatyczn posiadajc zatwierdzenie typu EC wydan przez Jednostk Powiadamiajc powołan do certyfikacji wag nieautomatycznych zgodnie z paragrafem 1, aneksu II dyrektywy EC dotyczcej wag nieautomatycznych. Waga nieautomatyczna moe by wyposaona w elektroniczny punkt sprzeday (EPos) lub elektroniczn kas rejestrujc (ECR), jeeli urzdzenia te s zatwierdzone do połczenia z wag nieautomatyczn posiadajc zatwierdzenie typu EC wydan przez Jednostk Powiadamiajc powołan do certyfikacji wag nieautomatycznych zgodnie z paragrafem 1, aneksu II dyrektywy EC dotyczcej wag nieautomatycznych Waga nieautomatyczna moe by wyposaona w elektroniczny terminal płatniczy (EFT/ECU), jeeli tylko EFT/ECU odnosi si tylko do nalenoci wywietlanej na wywietlaczu. Jeeli waga nieautomatyczna jest podatna na wychylenia, musi by wyposaona w poziomiczk z czułoci 2 mm na odchylenia 2/1000. NAWI moe by wyposaone w wewntrzn drukark drukujc etykiety lub bilety.

Dla zabezpieczenia elementów, które nie mog by demontowane lub regulowane przez uytkownika waga nieautomatyczna musi by chronione w odpowiedni sposób wskazany na rysunku: - Sposób plombowania, rys.

6 Strona 4 z Dodatkowe elementy Waga nieautomatyczna moe by połczona z dodatkowymi urzdzeniami, np. z czytnikiem kodów kreskowych, wyłcznikiem nonym, drugim wywietlaczem, szuflad kasjersk pod warunkiem, e: Nie przedstawiaj podstawowych danych uytych do celów wspomnianych w artykule 1(2) (a) Dyrektywy EC (90/384/EEC) chyba, e wstpne obserwacje w aneksie 1 tej Dyrektywy s satysfakcjonujce. Nie prowadz do tego, e waga bdzie posiada jakie inne istotne charakterystyki ni te ustalone przez dokument zatwierdzajcy model. 2. Informacje o głównych składowych wagi nieautomatycznej 2.1 Elektronika Elementy podstawowe OPIS Nr rysunku Poprawka Uwagi Płyta główna rozmieszczenie czci 6144-A A L strony z list czci 3 strony z list czci 2 strony z list czci Płyta zasilajca 6034-A strony z list czci rozmieszczenie czci Płyta z mod.analogowym rozmieszczenie czci 6144-A strony z list czci 6144-A strony z list czci Charakterystyka podstawowa Lista urzdze - Urzdzenie wskazujce - Elementy wskazujce - Ustalanie równowagi - wskazanie zera - półautomatyczne ustawianie zera - pocztkowe ustawianie zera - dostrajanie zera - półautomatyczne subtraktywne ustawianie tary - półautomatyczna kalibracja - powiadamianie o znaczcych błdach - testowanie wywietlacza - obliczanie ceny

Dyrektywy EC (90/384/EEC) chyba, e wstpne obserwacje w aneksie 1 tej Dyrektywy s satysfakcjonujce.

7 Strona 5 z 5 W przypadku wystpowania drukarki mona zastosowa nastpujce elementy: pami danych funkcje nie zwizane z waeniem PLU Konfiguracja master/slave Elementy warunkowe Interfejs jest ulokowany na osobne płycie drukowanej, Wagi nieautomatyczne mog by wyposaone w jeden lub wicej interfejsów: -RS232C -RS Dodatkowe elementy Wywietlacz; Klawiatura; Płyta kontrolera drukarki 2.2 Mechaniczne zespolenie z mostkiem tensometrycznym Elementy podstawowe Opis Nr rysunku Poprawka Uwagi Schemat zespołu rozebranego obudowa, wywietlacz 6004-LP Mechaniczne połczenie z mostkiem Podstawowa charakterystyka e E max /5000; wykorzystanie mostka 60 % napicie wzbudzania 12 VDC 3. Warunki zatwierdzenia Zobacz rozdział 1.3, podstawowe kształty 4. Pieczcie i znaki weryfikacji Zobacz rozdział 1.3, podstawowe kształty 5. CE znak potwierdzenia i oznaczenia Znaki, udogodnienie dla znaków i oznacze na wagach nieautomatycznych odpowiadaj wymaganiom artykułu 1 aneksu IV.

4 Dodatkowe elementy Wywietlacz; Klawiatura; Płyta kontrolera drukarki 2.
