1 katalog_techniczny 2007.qxp :53 Page 1 KATALOG TECHNICZNY 00 R R6 225

2 katalog_techniczny 2007.qxp :53 Page 2

3 katalog_techniczny 2007.qxp :53 Page 1 SPIS TREŚCI : RAVAK Living SYSTEM COMPACT SYSTEM RAVAK LIVING BE HAPPY BE HAPPY V BE HAPPY S SUPERNOVA kabiny i drzwi prysznicowe OBJAŚNIENIA SKKP SKCP SKKP SKKP SRV 2 S ASRV ASDP SDZ SDZ SDOP SUPERNOVA ścianki stałe APSS, PSS, APSV, ANPS, NPS, ANPV, NPV ŁĄCZNIK T SUPERNOVA ścianki oddzielające DSS, DSV SUPERNOVA profile UPS, AUPS, UPV, AUPV RoPS, ARoPS, RoPV, ARoPV SUPERNOVA kabiny i drzwi prysznicowe AVDP SUPERNOVA parawany wannowe VS 2, VS 3, VS VDKP VSK RAPIER kabiny prysznicowe RKKP RKRV RDP RPS RDP RKCP TABELA ROZMIARÓW Z RPS ELEGANCE kabiny i drzwi prysznicowe UCHWYTY ESD 1, ESD ESDK, ESKPS ESKK 2, ESKR EVS CZAPECZKI OZDOBNE MONTAŻ EVSK GLASSLINE kabiny i drzwi prysznicowe GSKK GSKK GSH GSDPS GSD GSD GSRV GVS Wspornik DGK, DGD GLASSLINE DEKOR MATRIX NIEWIDZIALNE SMAROWANIE Uniwersalne siedzenia do kabin prysznicowych OVO P, OVO T, OVO R OVO TRI P, OVO TRI T WHITEWATER WIESZAK WHITEWATER TOTEM panele do hydromasażu NAUTILUS JET KASKADA brodziki prysznicowe RONDA ANGELA RADIUS ANETA GALAXY brodziki prysznicowe ELIPSO PERSEUS MODUS GENTA TOSCA SABINA LA SABIUS LA PERSEUS PRO GIGANT PRO GENTA PRO Akcesoria do brodzików KASKADA, GALAXY i GALAXY PRO SYFONY REDUKCJE SYFONOWE ZESTAW MONTAŻOWY SILIKON SANITARNY SETY DO BRODZIKÓW PANELE I STELAŻE GALAXY PRO INSPIRATION wanny akrylowe ROSA I ROSA II SONATA GENTIANA MAGNOLIA VANDA CAMPANULA FRESIA ARNICA LOVE STORY NERIDA AVOCADO EVOLUTION PLAY LILIA YOU, YOU WARM FLOW PRAKTIK VIOLA ( HMS) WANNY TYPU PU PLUS AKCESORIA do wanien akrylowych ZAGŁÓWKI UCHWYTY WANNOWE KOMLETY ODPŁYWOWE PANELE EVOLUTION, PLAY PANELE ROSA, ROSA II, YOU, GENTIANA, MAGNOLIA PANELE LOVE STORY, AVOCADO PANELE BOCZNE I CZOŁOWE NOŚNIKI STYROPIANOWE GRZEJNIKI ŁAZIENKOWE OPTIMA CHROM CHROMO EXCLUSIVE DODATKI DO GRZEJNIKÓW ŁAZIENKOWYCH RELING UMYWALKI RAVAK ROSA AVOCADO UNITY ROSA COMFORT AVOCADO COMFORT UMYWALKI PRAKTIK UMYWALKA PRAKTIK S UMYWALKA PRAKTIK U UMYWALKA PRAKTIK W DODATKI DO UMYWALEK KONSOLA UNITY SYFON CHROMOWANY KOREK UMYWALKOWY ŚRODKI CZYSZCZĄCE I DEZYNFEKUJĄCE CONDITIONER CLEANER DEZINFECTANT TURBO CLEANER INNE Stojaki wystawiennicze Warunki gwarancji GALAXY PRO brodziki prysznicowe ELIPSO PRO

4 katalog_techniczny 2007.qxp :53 Page 2 RAVAK LIVING To przede wszystkim jednostka sterowana mikroprocesorem, która będzie Państwu pomagała sterować światłami, wentylatorem i radiem z dowolnego miejsca w łazience. Oczywiście częścią RAVAK Living 1 jest również pilot zdalnego sterowania, który można umieścić nad wanną. SYSTEM COMPACT 1 SYSTEM RAVAK COMPACT 1 może być stosowany wszędzie tam, gdzie na rozmieszczanie poszczególnych elementów elektrycznych nie ma wystarczającej ilości miejsca i gdzie ważnym czynnikiem jest łatwość montażu kompletnych urządzeń elektronicznych w jednym miejscu. Sterowanie RC 1 L oświetlenie centralne głośnik światło punktowe z odbiornikiem podczerwieni

5 katalog_techniczny 2007.qxp :53 Page 3 BLOKOWY ELEKTRONICZNY SCHEMAT DLA RAVAK COMPACT 1 ANTENA JEDNOSTKA CENTRALNA ZASILANIE WENTYLATOR WYŁĄCZNIK RÓŻNICOWO PRĄDOWY I = 30 ma EWENTULANE UZIEMIENIE WCHODZĄCE STANDARDOWE CZĘŚCI W SKŁAD ZESTAWU OZNACZONE SĄ LINIĄ CIĄGŁĄ LINIĄ PRZERYWANĄ ZAZNACZONE SĄ CZĘŚCI NIE WCHODZĄCE W SKŁAD ZESTAWU. ISTNIEJE MOŻLIWOŚĆ ICH DOKUPIENIA Z WYJĄTKIEM WENTYLATORA 3

6 katalog_techniczny 2007.qxp :53 Page SYSTEM RAVAK LIVING 1 SYSTEM RAVAK Living 1 Warunkiem dobrej instalacji RAVAK Living 1 jest obecność podkładu z płyt gipsowo kartonowych, w których można poszczególne elementy łatwo zabudować. W przeciwnym wypadku konieczne jest użycie RAVAK Compact 1. 1 Sterowanie RC 1 L1, RC 2 L Głośnik LS WZA 1, LS WZB Oświetlenie centralne CL 1 100W Osłona wentylatora EC L Światło punktowe odchylane SL2 35W Światło punktowe stałe SL1 35W Światło punktowe stałe SL3 35W Typ Oznaczenie 1 Sterowanie RC1 L1 RAVAK Living 1 4 Głośnik LS WZA1 Jednostka centralna CC L1 2 Oświetlenie centralne CL 1 100W 3 Światło punktowe SL 2 35W, odchylane 7 Światło punktowe SL 3 35W, stałe 6 Światło punktowe SL 1 35W, stałe 5 Osłona wentylatora EC L1 1 Sterowanie RC 2 L1 4 Głośnik LS WZB1 4

7 katalog_techniczny 2007.qxp :53 Page 5 BLOKOWY ELEKTRYCZNY SCHEMAT DLA RAVAK LIVING 1 długość do 2,5 m ANTENA JEDNOSTKA CENTRALNA ZASILANIE długość do 2,0 m długość do 2,0 m długość do 1,5 m EWENTULANE UZIEMIENIE WYŁĄCZNIK RÓŻNICOWO PRĄDOWY I = 30 ma LS WZA1 LS WZB1 OBWÓD OŚWIETLENIA A OBWÓD OŚWIETLENIA B WENTYLATOR CL1 Obwód oświetleniea "A" można sterować sterowaniem RC1 L1, obwód oświelenia "B" można sterować sterowaniem RC2 L1. Do obwodu A i B można podłączyć światła SL1, SL2, CL1 lub też inne oprawy oświetle niowe o całkowitej mocy przyłączenia nie przekraczającej 220W na obwód. Użyte oprawy oświetleniowe muszą odpowiadać normom. WCHODZĄCE STANDARDOWE CZĘŚCI W SKŁAD ZESTAWU OZNACZONE SĄ LINIĄ CIĄGŁĄ LINIĄ PRZERYWANĄ ZAZNACZONE SĄ CZĘŚCI NIE WCHODZĄCE W SKŁAD ZESTAWU. ISTNIEJE MOŻLIWOŚĆ ICH DOKUPIENIA Z WYJĄTKIEM WENTYLATORA 5

8 katalog_techniczny 2007.qxp :53 Page 6 BE HAPPY V BE HAPPY V jest idealnym systemem rozwiązujacym problem w małych łazienkach. System jest dostępny w prawym i lewym warianicie. Fundamentalnym elementem systemu jest specjalnie ukształtowana wanna w rozmiarach 150, 160 lub 170 cm, z panelem czołowym nad którym zawieszony jest V set. V set to komplet obejmujący umywalkę, szafkę, lustro z oświetleniem i akcesoria toaletowe. Częścią setu jest bateria pryszni cowa, wannowa i umywalki. Termostat i grzałki od bateri są umieszcone nad umywalką. Na środkowym pane lu w dolnej części znajduje się panel sterowania oświetleniem, radiem jak również sygnalizatorem poziomu wody w wannie. V set mocuje się do ściany łazienki przygotowanej zgodnie z instukcją przygotowania bu dowlanego, według ktorej należy przygotować przyłącze wody, kanalizacji oraz zasilania prądowego. Ten podstawowy system można uzupełnić parawanem nawannowym i suszarką na bielizne. Lewy bądź prawy wariant jest określony przez umieszczenie V setu na lewej bądź prawej stronie wanny. W ten sam sposób określa się pozostałe elementy: wannę, panel, suszarkę. A 504 B / 1600 / LEGENDA: A: STEROWANIE WODĄ A zawór termostatyczny B bateria umywalki C bateria prysznicowa D bateria wannowa B: ZESTAW 1 klawiatura membranowa 2 jednostka centralna 3 zasilanie 4 głośnik 5 czujnik poziomu wody (w wannie) 6

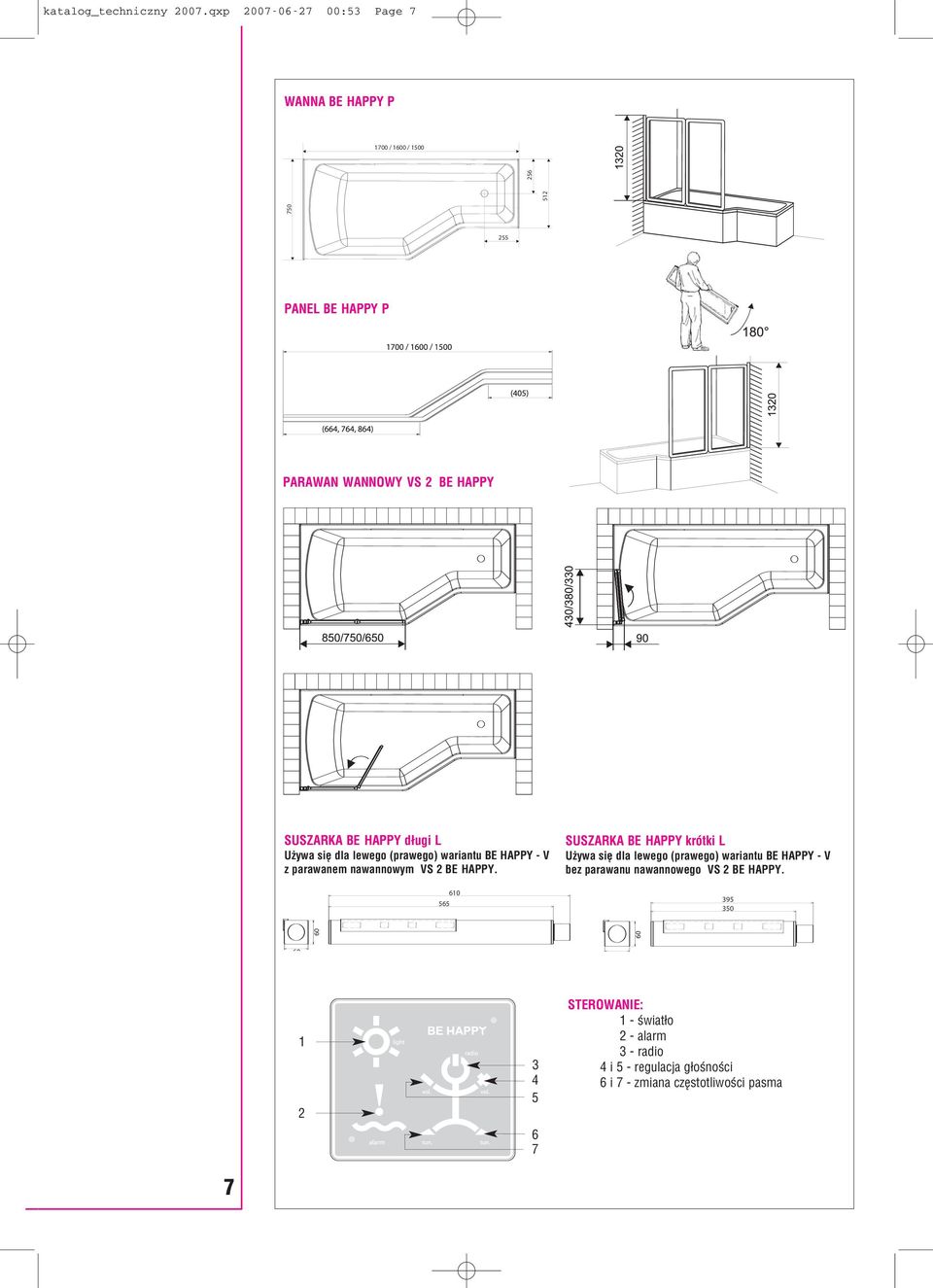

9 katalog_techniczny 2007.qxp :53 Page 7 60 WANNA BE HAPPY P 1700 / 1600 / PANEL BE HAPPY P PARAWAN WANNOWY VS 2 BE HAPPY SUSZARKA BE HAPPY długi L Używa się dla lewego (prawego) wariantu BE HAPPY V z parawanem nawannowym VS 2 BE HAPPY SUSZARKA BE HAPPY krótki L Używa się dla lewego (prawego) wariantu BE HAPPY V bez parawanu nawannowego VS 2 BE HAPPY STEROWANIE: 1 światło 2 alarm 3 radio 4 i 5 regulacja głośności 6 i 7 zmiana częstotliwości pasma 7

10 katalog_techniczny 2007.qxp :53 Page 8 BE HAPPY S Podstawowy słup BE HAPPY składa się ze stalowej ramy, na której zawieszona jest umywalka wraz z szafką i lustrem a także oświetleniem i akcesoriami łazienkowymi. Nad umywalką jest umieszczone sterowanie termostatem i bateria umywalki. Na środkowym panelu znajduje się sterowanie oświetleniem, radiem i rejestra torem wiadomości. S set montuje się do narożnej kabiny RKRV2 (90, 100) BE HAPPY, lub do drzwi prysznicowych RDP2 120 BE HAPPY. Może być postawiony samodzielnie w rogu łazienki. Do montażu tego setu potrzebna jest odpowiednia nośność ściany. Wcześniej według przygotowania budowlanego, należy doprowadzić przyłącze wody, kanalizacji oraz prądu. Zalecane brodziki: ANGELA 90 EX, PU PERSEUS 90 (100) EX, PP GIGANT PRO 80 x BASE PERSEUS PRO 90 (100) + BASE Możliwości połączeń A B LEGENDA: A: STEROWANIE WODĄ A zawór termostatyczny B bateria umywalki B: ZESTAW 1 zasilanie 2 jednostka centralna 3 klawiatura membranowa 4 głośnik 5 mikrofon 8

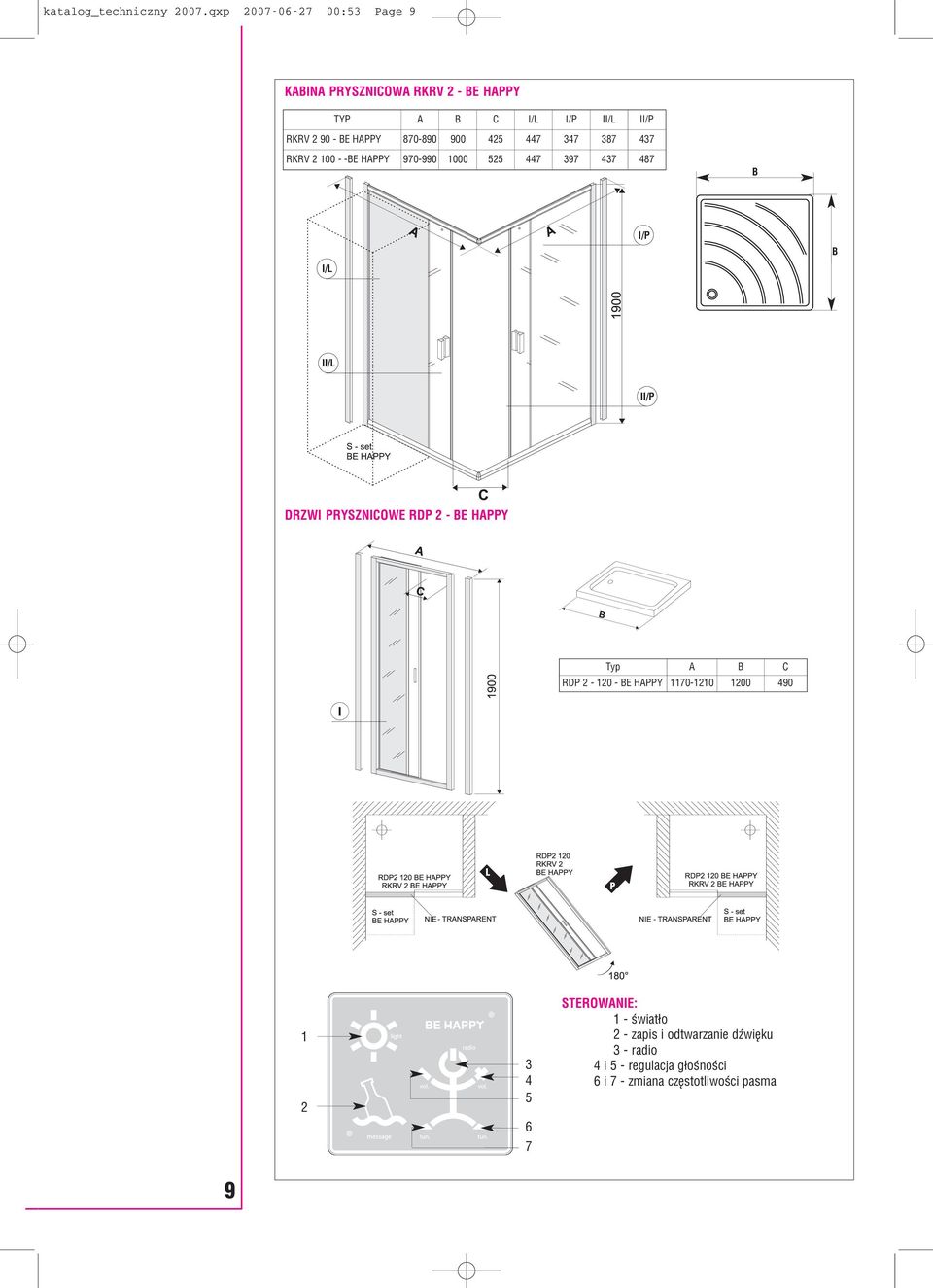

11 katalog_techniczny 2007.qxp :53 Page 9 KABINA PRYSZNICOWA RKRV 2 BE HAPPY TYP A B C I/L I/P II/L II/P RKRV 2 90 BE HAPPY RKRV BE HAPPY B I/L I/P B II/L II/P DRZWI PRYSZNICOWE RDP 2 BE HAPPY Typ A B C RDP BE HAPPY L P STEROWANIE: 1 światło 2 zapis i odtwarzanie dźwięku 3 radio 4 i 5 regulacja głośności 6 i 7 zmiana częstotliwości pasma 9

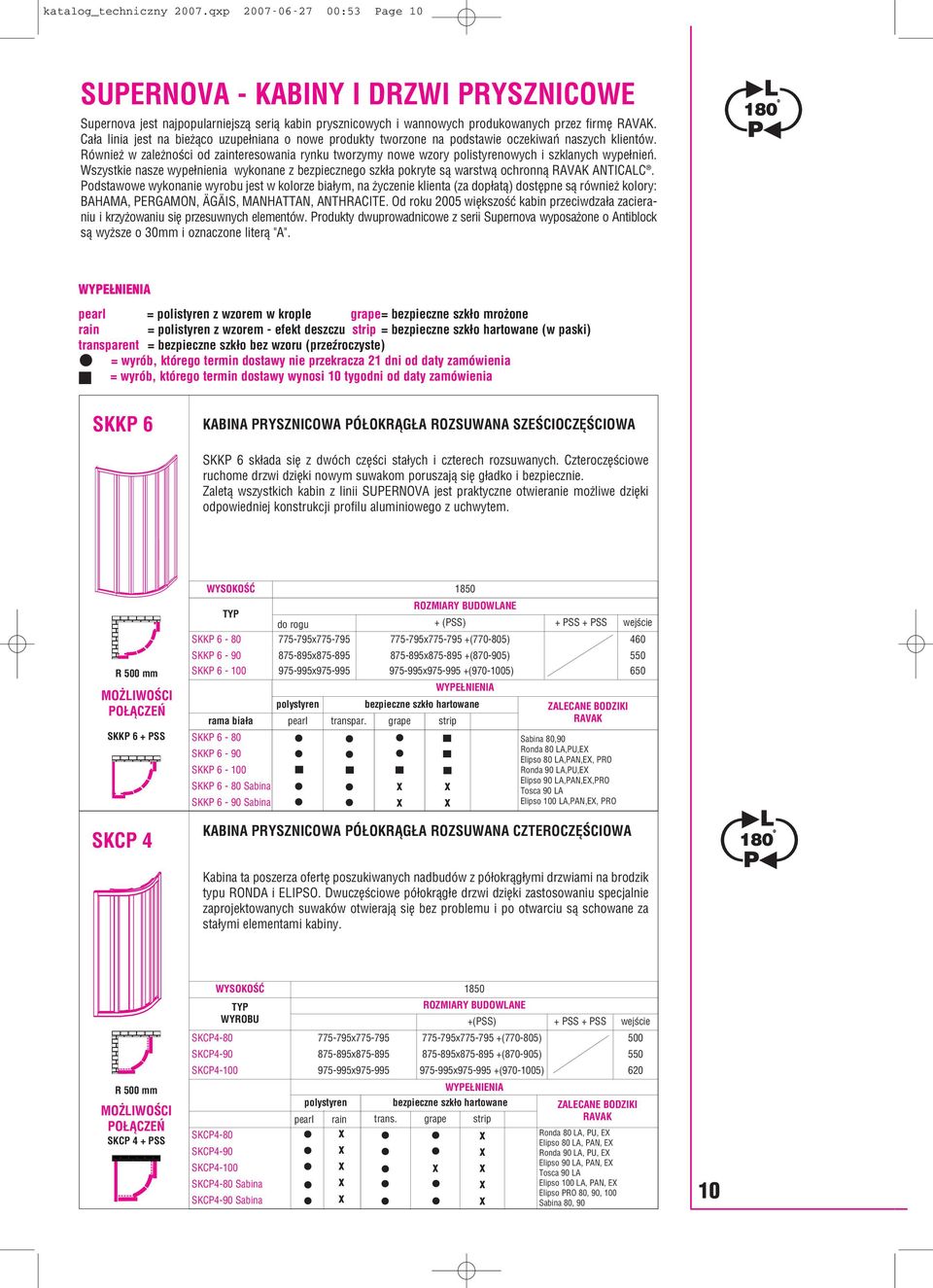

12 katalog_techniczny 2007.qxp :53 Page 10 SUPERNOVA KABINY I DRZWI PRYSZNICOWE Supernova jest najpopularniejszą serią kabin prysznicowych i wannowych produkowanych przez firmę RAVAK. Cała linia jest na bieżąco uzupełniana o nowe produkty tworzone na podstawie oczekiwań naszych klientów. Również w zależności od zainteresowania rynku tworzymy nowe wzory polistyrenowych i szklanych wypełnień. Wszystkie nasze wypełnienia wykonane z bezpiecznego szkła pokryte są warstwą ochronną RAVAK ANTICALC. Podstawowe wykonanie wyrobu jest w kolorze białym, na życzenie klienta (za dopłatą) dostępne są również kolory: BAHAMA, PERGAMON, ÄGÄIS, MANHATTAN, ANTHRACITE. Od roku 2005 większość kabin przeciwdzała zaciera niu i krzyżowaniu się przesuwnych elementów. Produkty dwuprowadnicowe z serii Supernova wyposażone o Antiblock są wyższe o 30mm i oznaczone literą "A". WYPEŁNIENIA pearl = polistyren z wzorem w krople grape= bezpieczne szkło mrożone rain = polistyren z wzorem efekt deszczu strip = bezpieczne szkło hartowane (w paski) transparent = bezpieczne szkło bez wzoru (przeźroczyste) = wyrób, którego termin dostawy nie przekracza 21 dni od daty zamówienia = wyrób, którego termin dostawy wynosi 10 tygodni od daty zamówienia SKKP 6 KABINA PRYSZNICOWA PÓŁOKRĄGŁA ROZSUWANA SZEŚCIOCZĘŚCIOWA SKKP 6 składa się z dwóch części stałych i czterech rozsuwanych. Czteroczęściowe ruchome drzwi dzięki nowym suwakom poruszają się gładko i bezpiecznie. Zaletą wszystkich kabin z linii SUPERNOVA jest praktyczne otwieranie możliwe dzięki odpowiedniej konstrukcji profilu aluminiowego z uchwytem. R 500 mm MOŻLIWOŚCI POŁĄCZEŃ SKKP 6 + PSS SKCP 4 WYSOKOŚĆ 1850 ROZMIARY BUDOWLANE TYP do rogu + (PSS) + PSS + PSS wejście SKKP x x ( ) 460 SKKP x x ( ) 550 SKKP x x ( ) 650 WYPEŁNIENIA polystyren bezpieczne szkło hartowane ZALECANE BODZIKI rama biała pearl transpar. grape strip RAVAK SKKP 6 80 Sabina 80,90 Ronda 80 LA,PU,EX SKKP 6 90 Elipso 80 LA,PAN,EX, PRO SKKP Ronda 90 LA,PU,EX Elipso 90 LA,PAN,EX,PRO Tosca 90 LA Elipso 100 LA,PAN,EX, PRO SKKP 6 80 Sabina x x SKKP 6 90 Sabina x x KABINA PRYSZNICOWA PÓŁOKRĄGŁA ROZSUWANA CZTEROCZĘŚCIOWA Kabina ta poszerza ofertę poszukiwanych nadbudów z półokrągłymi drzwiami na brodzik typu RONDA i ELIPSO. Dwuczęściowe półokrągłe drzwi dzięki zastosowaniu specjalnie zaprojektowanych suwaków otwierają się bez problemu i po otwarciu są schowane za stałymi elementami kabiny. R 500 mm MOŻLIWOŚCI POŁĄCZEŃ SKCP 4 + PSS WYSOKOŚĆ 1850 TYP ROZMIARY BUDOWLANE WYROBU +(PSS) + PSS + PSS wejście SKCP x x ( ) 500 SKCP x x ( ) 550 SKCP x x ( ) 620 WYPEŁNIENIA polystyren bezpieczne szkło hartowane ZALECANE BODZIKI pearl rain trans. grape strip RAVAK SKCP4 80 x x Ronda 80 LA, PU, EX Elipso 80 LA, PAN, EX SKCP4 90 x x Ronda 90 LA, PU, EX Elipso 90 LA, PAN, EX SKCP4 100 x x x Tosca 90 LA SKCP4 80 Sabina x x Elipso 100 LA, PAN, EX Elipso PRO 80, 90, 100 SKCP4 90 Sabina x x Sabina 80, 90 10

13 katalog_techniczny 2007.qxp :53 Page 11 SKKP 4 KABINA PRYSZNICOWA PÓŁOKRĄGŁA ROZSUWANA CZTEROCZĘŚCIOWA SKKP 4, kabina prysznicowa półokrągła rozsuwana, czteroczęściowa tworzona jest przez dwa elementy stałe i dwa rozsuwane. WSZYSTKIE ELEMENTY GIĘTE KOPIUJĄ FRAGMENT KOŁA O PROMIENIU 90cm. SKKP 4 można również zamówić z jedną ścianką stałą PSS jako wyrób nietypowy. R 600 mm WYSOKOŚĆ 1850 TYP ROZMIARY BUDOWLANE WYROBU +(PSS) + PSS + PSS wejście SKKP x WYPEŁNIENIA polystyren bezpieczne szkło hartowane ZALECANE BODZIKI rama biała pearl rain trans. grape strip RAVAK SKKP 4 90 x x Radius 90 LA,PU,EX Modus 90 LA, EX, PAN Sabius 90 SKKP 2 KABINA PRYSZNICOWA PÓŁOKRĄGŁA ROZSUWANA DWUCZĘŚCIOWA Kabiny SKKP 4 i SKKP 2 należą do kabin o ciekawej estetyce. Półokrągła rozsuwana dwuczęściowa kabina tworzona jest przez jeden element przesuwany i jeden element stały. Zaletą tej kabiny jest możliwość ustawienia wejścia z prawej lub lewej strony. W tym celu wystarczy jedynie, w trakcie montażu, odwrócić kabinę o 180 O. SKKP 2 można również zamówić z jedną ścianką stałą PSS jako wyrób nietypowy. WYSOKOŚĆ 1850 R 600 mm TYP WYROBU ROZMIARY BUDOWLANE +(PSS) + PSS + PSS wejście SKKP x WYPEŁNIENIA polystyren bezpieczne szkło hartowane rama biała pearl rain transpar. grape strip ZALECANE BODZIKI RAVAK SKKP 2 90 x x x Radius 90 LA,PU,EX Modus 90 LA, EX, PAN 11 SKKP 2 90 Sabius x x x x Sabius 90

14 katalog_techniczny 2007.qxp :31 Page 12 SRV 2 S KABINA PRYSZNICOWA Z WEJŚCIEM NAROŻNYM Kabina prysznicowa SRV2 utworzona jest z dwóch połówek SRV2, każda z nich składa się z jednego elementu stałego i jednego przesuwnego. Drzwi SRV 2 są oferowane oddzielnie w rozmiarach 750, 800, 900 i 1000 mm. Wymagany wymiar kabiny SRV 2 stworzycie sami, łącząc połówki o odpowiednich rozmiarach. Istnieje możliwość stworzenia kabiny prysznicowej w kształcie "U" - w wyniku połączenia dwóch połówek SRV 2 ze ścianką stałą (PSS), która wyposażona jest w narożny profil łączący. Nie jest możliwe łączenie ze sobą połówek SRV 2 i SRV 3. Obracając jeden z elementów o 180 O uzyskujemy drugą połówkę kabiny. Jednocześnie koniecznie trzeba odwrócić magnes zgodnie z instrukcją montażu. Logo firmy może znajdować się na górze lub na dole produktu. Zestawienie (SRV 2 S+ SRV 2 S) WYSOKOŚĆ 1850 TYP WYROBU ROZMIARY BUDOWLANE do rogu + (PSS) + PSS + PSS wejście SRV 2 S SRV 2 S x x ( ) SRV 2 S x (+PSS.75) SRV 2 S x SRV 2 S SRV 2 S x x ( ) +SRV 2 S x (+PSS.80).. SRV 2 S SRV 2 S x x ( ). SRV 2 S (+PSS.90). +SRV 2 S x x ( ) (+PSS.100).. WYPEŁNIENIA MOŻLIWOŚCI POŁĄCZEŃ SRV 2 S + SRV 2 S + PSS polystyren bezpieczne szkło hartowane ZALECANE BRODZIKI RAVAK rama biała pearl rain transpar. grape strip SRV 2 S 75 x SRV 2 S 80 x Perseus PRO 80.90,100 SRV 2 S 90 x Angela 75x90 LA,PU,EX Angela 90 LA,PU,EX Angela 80 LA,PU,EX SRV 2 S 100 x Perseus 80,90 LA,PP,EX Perseus 100 LA,PP,EX SRV 2 S + SRV 2 S l l 12

15 katalog_techniczny 2007.qxp :53 Page 13 ASRV 3 KABINA PRYSZNICOWA Z WEJŚCIEM NAROŻNYM TRZYCZĘŚCIOWA Kabina ta utworzona jest z dwóch połówek SRV3. Każda z nich składa się z jednego stałego elementu i dwu elementów przesuwnych. Kabina ta oferuje więcej miejsca wewnątrz w porównaniu z kabinami półokrągłymi. Wymagany wymiar kabiny SRV 3 stworzycie sami, łącząc połówki o odpowiednich rozmiarach. Elementy SRV 3 oferowane są pojedynczo i mają wymiary 750, 800 i 900 mm. Istnieje też możliwość stworzenia kabiny prysznicowej w kształcie "U" - w wyniku połączenia dwóch połówek SRV 3 ze ścianką stałą (PSS), która wyposażona jest w narożny profil łączący. Nie jest możliwe łączenie ze sobą połówek SRV 3 i SRV 2. Obracając jeden z elementów o 180 o można uzyskać drugą połówkę kabiny. Jednocześnie koniecznie trzeba odwrócić magnes zgodnie z instrukcją montażu. Zestawienie (ASRV3 + ASRV3) MOŻLIWOŚCI POŁĄCZEŃ ASRV3 + ASRV3 + APSS WYSOKOŚĆ 1880 TYP ROZMIARY BUDOWLANE WYROBU do rogu + (APSS) + APSS + APSS wejście ASRV ASRV x x ( ) 495 +ASRV x (+ APSS.75) ASRV x ASRV ASRV x x ( ) 543 +ASRV x (+ APSS.80) ASRV ASRV x x ( ) (+ APSS.90) WYPEŁNIENIA polystyren bezpieczne szkło hartowane ZALECANE BRODZIKI RAVAK rama biała pearl rain transpar. grape strip ASRV 3 75 x Angela 75x90 LA,PU,EX ASRV 3 80 x Angela 80 LA,PU,EX ASRV 3 90 x Angela 90 LA,PU,EX Perseus 80,90 LA,PP,EX, Perseus PRO 80, 90 ASRV 3 + ASRV

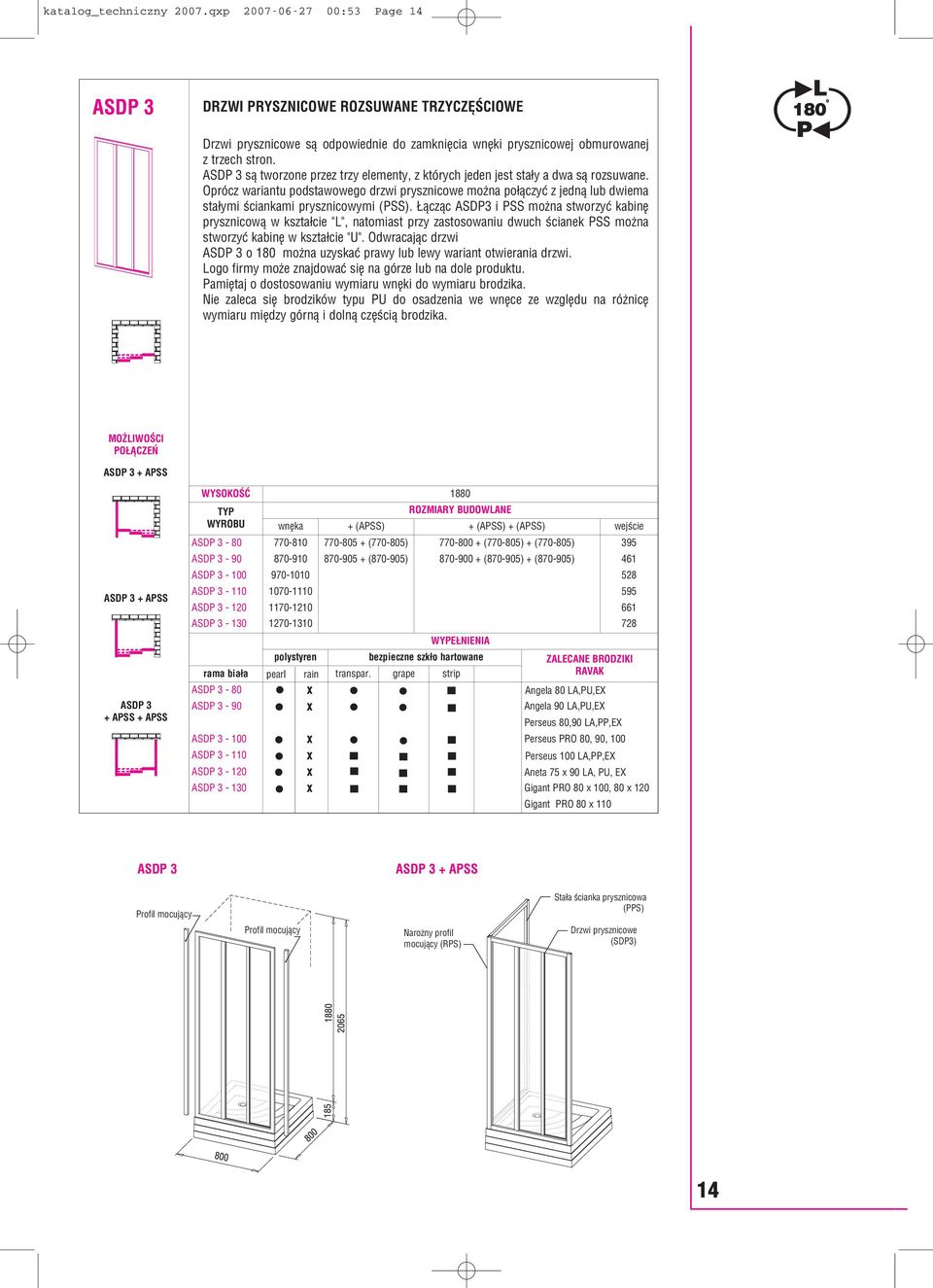

16 katalog_techniczny 2007.qxp :53 Page 14 ASDP 3 DRZWI PRYSZNICOWE ROZSUWANE TRZYCZĘŚCIOWE Drzwi prysznicowe są odpowiednie do zamknięcia wnęki prysznicowej obmurowanej z trzech stron. ASDP 3 są tworzone przez trzy elementy, z których jeden jest stały a dwa są rozsuwane. Oprócz wariantu podstawowego drzwi prysznicowe można połączyć z jedną lub dwiema stałymi ściankami prysznicowymi (PSS). Łącząc ASDP3 i PSS można stworzyć kabinę prysznicową w kształcie "L", natomiast przy zastosowaniu dwuch ścianek PSS można stworzyć kabinę w kształcie "U". Odwracając drzwi ASDP 3 o 180 można uzyskać prawy lub lewy wariant otwierania drzwi. Logo firmy może znajdować się na górze lub na dole produktu. Pamiętaj o dostosowaniu wymiaru wnęki do wymiaru brodzika. Nie zaleca się brodzików typu PU do osadzenia we wnęce ze względu na różnicę wymiaru między górną i dolną częścią brodzika. MOŻLIWOŚCI POŁĄCZEŃ ASDP 3 + APSS ASDP 3 + APSS ASDP 3 + APSS + APSS WYSOKOŚĆ 1880 TYP ROZMIARY BUDOWLANE WYROBU wnęka + (APSS) + (APSS) + (APSS) wejście ASDP ( ) ( ) + ( ) 395 ASDP ( ) ( ) + ( ) 461 ASDP ASDP ASDP ASDP WYPEŁNIENIA polystyren bezpieczne szkło hartowane ZALECANE BRODZIKI rama biała pearl rain transpar. grape strip RAVAK ASDP 3 80 x Angela 80 LA,PU,EX ASDP 3 90 x Angela 90 LA,PU,EX Perseus 80,90 LA,PP,EX ASDP x Perseus PRO 80, 90, 100 ASDP x Perseus 100 LA,PP,EX ASDP x Aneta 75 x 90 LA, PU, EX ASDP x Gigant PRO 80 x 100, 80 x 120 Gigant PRO 80 x 110 ASDP 3 ASDP 3 + APSS Profil mocujący Profil mocujący Narożny profil mocujący (RPS) Stała ścianka prysznicowa (PPS) Drzwi prysznicowe (SDP3) 14

17 katalog_techniczny 2007.qxp :53 Page 15 SDZ 2 70 DRZWI PRYSZNICOWE SKŁADANE DWUCZĘŚCIOWE Drzwi prysznicowe załamujące się harmonijkowo dwuczęściowe utworzone są z dwu jednakowych elementów połączonych ramieniem przegubowym. Oprócz wariantu podstawowego SDZ 2 stosowanego do zamknięcia wnęki, poprzez połączenie z jedną lub dwiema ściankami PSS można stworzyć kabinę o kształcie "L" lub "U". Obracając SDZ 2 o 180 O można bardzo łatwo uzyskać wersję z wejściem z lewej lub z prawej strony. Zaletą tych drzwi jest maksymalna szerokość wejścia. Przy zastosowaniu SDZ 2 wejście do wnęki zostanie zmniejszone jedynie o ok. 200 mm od wymiaru budowlanego tych drzwi. MOŻLI WOŚCI SDZ 2 + PSS SDZ 2 + PSS SDZ 2 + PSS + PSS WYSOKOŚĆ 1850 TYP ROZMIARY BUDOWLANE WYROBU wnęka + (PSS) + (PSS) + (PSS) wejście SDZ ( ) ( ) + ( ) 492 (+PSS80).. (+PSS.80)(+ PSS.80) WYPEŁNIENIA polystyren bezpieczne szkło hartowane ZALECANE BRODZIKI rama biała pearl rain transpar. grape strip RAVAK SDZ 2 70 x x SDZ 2 SDZ 2 + PSS Profil mocujący Profil mocujący Stała ścianka prysznicowa (PPS) Profil mocujący Profil mocujący Narożny profil łaczący (RPS) Drzwi prysznicowe (SDZ2) 15

18 katalog_techniczny 2007.qxp :53 Page 16 SDZ 3 DRZWI PRYSZNICOWE SKŁADANE TRZYCZĘŚCIOWE Drzwi prysznicowe załamujące się harmonijkowo trzyczęściowe utworzone są z elementu stałego oraz z dwu jednakowych elementów połączonych ramieniem przegubowym. Oprócz wariantu podstawowego SDZ 3 stosowanego do zamknięcia wnęki, poprzez połączenie z jedną lub dwiema ścianami PSS można stworzyć kabinę o kształcie "L" lub "U". Obracając SDZ 3 o 180 O można bardzo łatwo uzyskać wersję z wejściem z lewej lub z prawej strony. Nie zaleca się brodzików typu PU do osadzenia we wnęce ze względu na różnicę wymiaru między górną i dolną częścią brodzika. MOŻLIWOŚCI POŁĄCZEŃ SDZ 3 + PSS SDZ 3 + PSS SDZ 3 + PSS + PSS WYSOKOŚĆ 1880 TYP ROZMIARY BUDOWLANE WYROBU wnęka + (PSS) + (PSS) + (PSS) wejście SDZ ( ) ( ) + ( ) 510 (+PSS 80) (+PSS.80)(+ PSS.80) SDZ ( ) ( ) + ( ) 610 (+PSS.90) SDZ ( ) ( ) + ( ) 610 (+PSS100) WYPEŁNIENIA polystyren bezpieczne szkło hartowane ZALECANE BRODZIKI rama biała pearl rain transpar. grape strip RAVAK SDZ 3 80 x Angela 80 LA,EX SDZ 3 90 x Angela 75x90 LA,EX Perseus 80,90 LA,PP,EX Gigant PRO 80x100 Perseus 100 LA,PP,EX, SDZ x Angela 90 LA,EX Perseus PRO 80, 90, 100 SDZ 3 SDZ 3 + PSS Profil mocujący Profil mocujący Stała ścianka prysznicowa (PSS) Profil mocujący Profil mocujący Narożny profil łączący (RPS) Drzwi prysznicowe (SDZ 3) 16

19 katalog_techniczny 2007.qxp :53 Page 17 SDOP SDOP 70 DRZWI PRYSZNICOWE OTWIERANE Drzwi prysznicowe otwierane są odpowiednie do zamknięcia wnęki. Po połączeniu z jedną lub dwiema ściankami stałymi PSS otrzymamy kabinę prysznicową. SDOP w wersji podstawowej przy szerokości 70cm składają się z ramy nośnej i drzwi osadzonych na obrotowym zawiasie. Część otwiera się na zewnątrz a 1/5 do środka kabiny. Szerokość wejścia wynosi 485mm. W rozmiarach cm szerokość wejścia jest taka sama, zwiększa się jedynie szerokość elementu stałego. SDOP Wejście z prawej bądź lewej strony uzyskujemy poprzez obrócenie wyrobu o 180 O. WYSOKOŚĆ 1850 MOŻLIWOŚCI POŁĄCZEŃ SDOP 70 TYP WYROBU ROZMIARY BUDOWLANE wnęka + PSS + PSS + PSS wejście SDOP ( ) ( ) + ( ) 485 SDOP ( ) ( ) + ( ) 485 SDOP ( ) ( ) + ( ) 485 SDOP ( ) ( ) + ( ) 485 SDOP ( ) ( ) + ( ) 485 SDOP SDOP ( ) ( ) + ( ) 485 SDOP ( ) ( ) + ( ) 485 SDOP + PSS SDOP + PSS + PSS WYPEŁNIENIA polystyren bezpieczne szkło hartowane ZALECANE BRODZIKI rama biała pearl rain transpar. grape strip RAVAK SDOP 70 x Angela 80 LA,PU,EX SDOP 80 x Angela 90 LA,PU,EX SDOP 90 x Perseus 90 LA,PP,EX Perseus 80 LA,PP,EX Perseus 100 LA,PP,EX SDOP 100 x Perseus PRO 80,90,100 SDOP 110 x Angela 75 x 90 LA, PU, EX SDOP 120 x Gigant PRO 80 x 100,110, 120 SDOP 130 x SDOP 90 SDOP 70 + PSS + PSS Profil mocujący Profil mocujący Narożny profil łączący 17

20 katalog_techniczny 2007.qxp :53 Page 18 SUPERNOVA ŚCIANKI STAŁE APSS PSS ŚCIANKI STAŁE: PRYSZNICOWA ŚCIANKA STAŁA APSS PRYSZNICOWA ŚCIANKA STAŁA PSS Prysznicowa ścianka stała (PSS) o wysokości 1850 mm do wykorzystania w zestawach z poszczególnymi typami kabin i drzwi (wyjątkiem są SKKP 2 i SKKP 4). PSS jest przeznaczona do łączenia z wyrobem podstawowym (ścianki te wyposażone są w narożny profil łączący umożliwiający ich połączenie z wyrobem podstawowym). Do zamocowania ścianki należy użyć profilu ustawiającego, który jest częścią wyrobu podstawowego.ścianki stałej nie można kupić samodzielnie, tzn. bez podstawowego wyrobu. Ścianka stała Wyrób podstawowy TYP ROZMIARY BUDOWLANE WYROBU WYSOKOŚĆ s = zakres szerokości PSS 75 / APSS / PSS 80 / APSS / PSS 90 / APSS / PSS 100 / APSS / polystyren WYPEŁNIENIA bezpieczne szkło hartowane rama biała pearl rain transpar. grape strip PSS 75 / APSS 75 x PSS 80 / APSS 80 x PSS 90 / APSS 90 x PSS 100 / APSS 100 x x APSV ŚCIANKI STAŁE : WANNOWA ŚCIANKA STAŁA APSV Wannowa ścianka stała (APSV) o wysokości 1370 mm do wykorzystania w zestawach z poszczególnymi typami kabin i drzwi wannowych. APSV jest przeznaczona do łączenia z wyrobem podstawowym (ścianki te wyposażone są w narożny profil łączący umożliwiający ich połączenie z wyrobem podsta wowym). Ścianka stała Wyrób podstawowy TYP ROZMIARY BUDOWLANE WYROBU WYSOKOŚĆ s = zakres szerokości APSV APSV APSV WYPEŁNIENIA polystyren bezpieczne szkło hartowane rama biała pearl rain transpar. grape strip APSV 70 x APSV 75 APSV 80 x x 18

21 katalog_techniczny 2007.qxp :18 Page 19 PROFIL POSZERZAJĄCY NPS ANPS Profil mocujący Profil poszerzający NPV ANPV PROFIL POSZERZAJĄCY Profile te umożliwiają poszerzenie wyrobu serii SUPERNOVA poza podany wymiar standardowy. Profili poszerzających prysznicowych (NPS) o długości 1850 mm lub (ANPS) 1880 mm i wannowych (NPV) o długości 1340 mm lub (ANPV) 1370mm można użyć do poszerzenia wyrobów linii Supernowa z wyjątkiem kabin SKKP 2 i SKKP 4 oraz parawanów VS2, 3, 5 oraz VSK2. Użycie jednego profilu poszerza wyrób o 20 mm. Profile poszerzające można zestawiać ze sobą co umożliwia nam poszerzenie wyrobu, odsunięcie go od ściany itp. Optymalnie stosuje się dwa profile ustawiające z obu stron wyrobu podstawowego. NPS/ANPS 1850/1880 NPV/ANPV 1340/1370 Umożliwia poszerzenie standardowych kabin prysznicowych (z wyjątkiem SKKP2,SKKP4)o 20mm Umożliwia poszerzenie standardowych nadbudówna wanny o 20mm Są sprzedawane samodzielnie. WSZYSTKIE PROFILE SĄ DOSTARCZANE W STANDARDZIE W KOLORZE BIAŁYM. ŁĄCZNIK T ŁĄCZNIK T Łączy 3 szt. profili ustawiających o długości 1850 lub 1880 mm. Umożliwia łączenie kabin prysznicowych i drzwi oraz uzyskanie innych nietypowych rozwiązań (atypów). Łącznik T oferowany jest samodzielnie w standardzie w kolorze białym. 19

22 katalog_techniczny 2007.qxp :53 Page 20 SUPERNOVA ŚCIANKI ODDZIELAJĄCE DSS ŚCIANKI ODDZIELAJĄCE: PRYSZNICOWA ŚCIANKA ODDZIELAJĄCA DSS WANNOWA ŚCIANKA ODDZIELAJĄCA DSV DSV Profil mocujący Ścianka oddzielająca W przypadku ścianek oddzielających DSS i DSV o wysokości 1850 i 1340 mm - zakłada się, że będą one używane samodzielnie. Ścianki te są wyposażone w profil ustawiający. Ścianki oddzielające można zakupić samodzielnie, tzn. bez wyrobu podsta wowego. TYP ROZMIARY BUDOWLANE WYROBU WYSOKOŚĆ s = zakres szerokości DSS DSS DSV DSV DSV polystyren WYPEŁNIENIA bezpieczne szkło hartowane rama biała pearl rain transparent grape strip DSS 80 x x DSS 90 x x rama biała pearl rain transparent grape strip DSV 70 x x DSV 75 x x DSV 80 x x cca Wspornik DS SUPERNOVA PROFILE UPS AUPS UPV AUPV Profil mocujący Wyrób podstawowy PROFIL MOCUJĄCY Profil mocujący jest częścią każdego podstawowego wyrobu i służy do zamocowania wyrobu do ściany. Profil ustawiający umożliwia zmienianie szerokości wyrobu w podanym zakresie tolerancji zgodnie z podanymi danymi dla poszczególnych wyrobów. UPS/AUPS 1850/1880 prysznicowy UPV/AUPV 1340/1370 wannowy Element wyrobu podstawowego i ścianek oddzielających (DSS,DSV) nie jest sprzedawany samodzielnie. RPS ARPS RPV ARPV Ścianka stała Wyrób podstawowy NAROŻNY PROFIL ŁĄCZĄCY Narożny profil łączący prysznicowy (RPS) o długości 1850 mm lub (ARPS) 1880 mm i narożny profil łączący wannowy (RPV) o długości 1340 mm lub (ARPV) 1370 mm umożliwiają łatwe połączenie wyrobu podstawowego i stworzenie potrzebnych wariantów. RPS i RPV, ARPS i ARPV są częścią samodzielnie sprzedawanych ścian przeznaczonych do łączenia z wyrobem podstawowym. RoPS/ARoPS 1850/1880 prysznicowy RoPV/ARoPV 1340/1370 wannowy Profile RPS I RPV są częścią wyrobu PSS i PSV, nie są sprzedawane samodzielnie (można je zamówić jako część zamienną). 20

23 katalog_techniczny 2007.qxp :53 Page 21 SUPERNOVA KABINY I DRZWI WANNOWE AVDP 3 WANNOWE DRZWI PRYSZNICOWE TRZYCZĘŚCIOWE ROZSUWANE Wannowe drzwi rozsuwane trzyczęściowe AVDP 3 składają się z trzech jednakowych części, z których jedna jest stała a dwie przesuwane. Drzwi te są odpowiednie do zamknięcia wnęki. Podobnie jak drzwi prysznicowe, również drzwi montowane na wannie możemy obrócić i uzyskać wejście z lewej lub prawej strony. Przy połączeniu AVDP 3 z jedną lub dwiema stałymi ściankami wannowymi (APSV) zamkniemy przestrzeń wokół całej wanny i otrzymamy kabinę. MOŻLIWOŚCI POŁĄCZEŃ WYSOKOŚĆ 1370 ROZMIARY BUDOWLANE wnęka + (APSV 70) + (APSV 70) + (APSV 70) wejście AVDP ( ) +( )+( ) AVDP ( ) +( )+( ) AVDP ( ) +( )+( ) AVDP ( ) +( )+( ) AVDP ( ) +( )+( ) AVDP ( ) +( )+( ) (APSV 80) ( )+( ) (APSV 80 + APSV 80) WYPEŁNIENIA polystyren bezpieczne szkło hartowane pearl rain transparent grape strip smoke AVDP x AVDP x AVDP x AVDP x AVDP x AVDP x ZALECANE WANNY RAVAK INNE Lilia Vanda Campanula Nerida Fresia Sonata KLASYCZNE PROSTOKĄTNE WANNY BLASZNE LUB AKRYLOWE AVDP 3 AVDP 3 + APSV + APSV 21

24 katalog_techniczny 2007.qxp :53 Page 22 SUPERNOVA PARAWANY WANNOWE VS 2 PARAWANY WANNOWE: PARAWAN WANNOWY DWUCZĘŚCIOWY VS 2 PARAWAN WANNOWY TRZYCZĘŚCIOWY VS 3 PARAWAN WANNOWY PIĘCIOCZĘŚCIOWY VS 5 VS 3 Parawany wannowe są przeznaczone do ograniczenia rozbryzgiwania wody poza wannę podczas brania w wannie prysznica. Wszystkie typy parawanów wannowych VS 2, VS 3, VS 5 można złożyć na ścianę łazienki aby wtedy, gdy ich nie potrzebujemy zabierały jak najmniej miejsca. Przy ich wyborze należy zwrócić uwagę na miejsce zamontowania baterii wannowej! VS 5 TYP WYROBU A (wysokość) ROZMIARY BUDOWLANE B (szerokość) C (szerokość elementu łącznie z profilem ustawiającym) D (szerokość po złożeniu) VS VS VS WYPEŁNIENIA polystyren bezpieczne szkło hartowane rain santro transparent grape strip VS 2 x x VS 3 x x VS 5 x x x x RAVAK ZALECANE WANNY INNE VS 2 VS 3 VS 5 Lilia Fresia. Sonata Vanda Nerida Praktik atd. WSZYSTKIE STANDARDOWE WANNY O ODPOWIEDNICH WYMIARACH D (szerokość po złożeniu) PARAWAN WANNOWY DWUCZĘŚCIOWY(VS 2) VS.w pozycji pośredniej VS.złożona VS.rozłożona 22

25 katalog_techniczny 2007.qxp :54 Page 23 VDKP 4 KABINA WANNOWA CZTEROCZĘŚCIOWA Z DRZWIAMI PRZESUWANYMI Drzwi wannowe przygotowane specjalnie dla wanny GENTIANA. Składają się z dwu stałych elementów i dwu ruchomych (przesuwanych). Produkowane są w dwu rozmiarach odpowiadających wymiarom wanny GENTIANA 140 lub 150 cm, wypełnienia są polistyrenowe. MOŻLIWOŚĆ POŁĄCZEŃ TYP WYROBU A (wysokość) B (szerokość) ROZMIARY BUDOWLANE C (szerokość elementu łącznie z profilem ustawiającym) D (wejście) VDKP VDKP WYPEŁNIENIA polystyren bezpieczne szkło hartowane rain transparent grape strip VDKP VDKP ZALECANE WANNY RAVAK VDKP GENTIANA 140 VDKP GENTIANA 150 VDKP 4 23

26 katalog_techniczny 2007.qxp :54 Page 24 VSK 2 ŚCIANA WANNOWA ZAOKRĄGLONA, DWUCZĘŚCIOWA Ściana wannowa, przeznaczona do wanny ROSA, składająca się z jednej części stałej i jednej składanej- którą można wygodnie odchylić nad wannę. Wyrób dostarczany jest w trzech wariantach wymiarowych dla wanien lewych i prawych. Wypełnienie może być wykonane z polistyrenu lub z har towanego szkła. Produkt montuje się do ściany łazienki za pomocą profilu mocującego oraz krótkiego lub długiego wspornika w celu ustabilizowania. MOŻLIWOŚCI POŁĄCZEŃ L P TYP WYROBU A (wysokość) ROZMIARY BUDOWLANE B (szerokość ścianki stałej) C (szerokość elementu łącznie z profilem ustawiającym) VSK L, R VSK L, R VSK L, R VSK L, R ZALECANE WSPORNIKI Wspornik krótki K 580mm długi D 1020mm WYPEŁNIENIA polystyren bezpieczne szkło hartowane rama biała rain transpar. grape strip VSK L, R VSK L, R VSK L, R VSK L, R VSK 2 lewy wariant VSK 2 prawy wariant Wspornik długi Wspornik któtki możliwość montażu po zewnętrznej lub wewnętrznej stronie produktu VSK 2 rozłożona VSK 2 zakres ruchu VSK 2 złożona 24

27 katalog_techniczny 2007.qxp :54 Page 25 RAPIER KABINY PRYSZNICOWE Całkowicie nowa linia kabin prysznicowych RAPIER powstała w odpowiedzi na bardzo częste życzenie naszych klientów stworzenia wyrobu z przesuwanymi elementami ale bez ram. Główna zaleta takiego rozwiązania spoczy wa w tym, że wygląd wyrobu tworzy jedynie przeźroczyste bezpieczne szkło zawieszone na poziomych profilach prowadzących. Zaletą systemu rozsuwanego jest oczywiście oszczędność miejsca. Wypełnieniem jest pezpieczne (6 mm) przeźroczyste szkło. Seria dostepna jest w kolorze białym lub satynie RKKP 4 RAPIER KABINA PRYSZNICOWA PÓŁOKRĄGŁA Z ROZSUWANYMI DRZWIAMI RKKP 4 90 jest niezwykle wyważonym pod względem wzornictwa wyrobem, który znajdzie uznanie u każdego miłośnika nowoczesnych czystych kształtów. WYSOKOŚĆ ROZMIARY BUDOWLANE TYP WYROBU do rogu + (RPS) + RPS + RPS wejście RKKP x ZALECANE BRODZIKI RAVAK: Radius 90 LA, PU, EX Modus 90 LA, EX, PAN Radius 600 mm RKRV 2 RAPIER KABINA PRYSZNICOWA Z WEJŚCIEM NAROŻNYM RKRV 2 80, 90, 100 niezwykle elegancka narożna kabina prysznicowa z dwuczęściowymi rozsuwanymi drzwiami WYSOKOŚĆ ROZMIARY BUDOWLANE TYP WYROBU do rogu + (RPS) + RPS + RPS wejście RKRV x x RKRV x x RKRV x x RKRV 2 + RPS ZALECANE BRODZIKI RAVAK: Angela 80, 90 LA, PU, EX Perseus 80, 90, 100 LA, PP, EX Perseus PRO 80, 90,

28 katalog_techniczny 2007.qxp :54 Page 26 RDP 2 RAPIER DRZWI PRYSZNICOWE PRZESUWANE DWUDZIELNE RDP 2 100, 110, 120 Drzywi prysznicowe RDP2 są dostarczane jako uniwersalne lewe bądź prawe. Decyzję o tym, z której strony będzie wejście do kabiny możecie Państwo podjąć podczas montażu. WYSOKOŚĆ ROZMIARY BUDOWLANE RDP 2 RDP 2 + RPS TYP WYROBU wnęka + (RPS) + RPS + RPS wejście RDP RDP RDP RDP 2 + RPS + RPS ZALECANE BRODZIKI RAVAK: Gigant PRO 80 x 100 Gigant PRO 80 x 120 Gigant PRO 80 x 110 Perseus 100 LA, PP, EX Perseus PRO 100 RPS RAPIER ŚCIANY STAŁE RPS. 80, 90, 100 Nie są przeznaczone do samodzielnego użycia! WYSOKOŚĆ ROZMIARY BUDOWLANE TYP WYROBU RPS 80 RPS 90 RPS 100 jako uzupełnienie wejście ZALECANE BRODZIKI RAVAK: według brodzika przewidzianego (RDP 2, RDP 4...) 26

29 katalog_techniczny 2007.qxp :27 Page 27 RDP 4 RAPIER DRYWI PRYSZNICOWE PRZESUWANE CZTEROELEMENTOWE RDP (130, 140, 150, 160, 170, 180, 190, 200 atypy) Doskonały do szerokich wnęk. Kombinacje: jakikolwiek RDP4 z jakimkolwiek RPS (kształt L) lub jakikolwiek RDP4 z dwiema RPS (kształt U). RDP4 + RPS WYSOKOŚĆ ROZMIARY BUDOWLANE TYP WYROBU do niky RDP4 +RPS RDP4 + RPS+RPS wejście RDP rozmiary patrz tabela rozmiary patrz tabela 470 RDP str. 26,27 str. 26, RDP RDP RDP RDP RDP RDP RDP atypy RDP4 + RPS + RPS ZALECANE BRODZIKI RAVAK: Gigant PRO 80 x 120 RKCP 4 RAPIER KABINA PRYSZNICOWA PÓŁOKRĄGŁA PRZESUWANA CZTEROELEMENTOWA RKCP4 80, 90, 100 Zastosowanie podwójnych kółeczek (wykonane w niklu i chromie) umożliwia doskonałe prowadzenie drzwi na prostej i łukowatej części prowadnicy. Kombinacje: RKCP RPS 80, RKCP RPS 90, RKCP RPS 100. WYSOKOŚĆ ROZMIARY BUDOWLANE Radius 500 mm TYP WYROBU do rogu + (RPS) + RPS + RPS wejście RKCP x x x RKCP x x x RKCP x x x ZALECANE BRODZIKI RAVAK: Elipso 80, 90, 100 (LA, PAN, EX) Tosca 90 Elipso PRO 80, 90, 100 Ronda 80/90 (LA, PU, EX) 27

30 katalog_techniczny 2007.qxp :54 Page 28 TABELA ROZMIARÓW Z RPS TYP A (podstawowa ściana do wnęki) A1 (podstawowy wyrób + 1 stała ścianka) A2 (podstawowy wyrób + 2 stałe ścianki) A3 (stała ścianka 80,90,100) RDP2 100 (RPS 100) RDP2 110 (RPS 90) RDP2 120 (RPS 80) RDP4 120 (RPS 80) RDP4 130 (RPS 90) RDP4 140 (RPS 100) RDP4 150 (RPS 100) RDP4 160 (RPS 100) RDP4 170 (RPS 100) RDP4 180 (RPS 100) RDP4 190 (RPS 100) RDP4 200 (RPS 100) do rogu RKRV2 80 (RPS 80) RKRV2 90 (RPS 90) RKRV2 100 (RPS 100) RKCP4 80 (RPS 80) RKCP4 90 (RPS 90) RKCP4 100 (RPS 100) RKKP

31 katalog_techniczny 2007.qxp :54 Page 29 Podstawowy wyrób Podstawowy wyrób + 1 stała ścianka Podstawowy wyrób + 2 stałe ścianki RDP2 RDP4 RKRV2 RKCP4 RKKP4 29

32 katalog_techniczny 2007.qxp :54 Page 30 ELEGANCE KABINY I DRZWI PRYSZNICOWE Produkty serii ELEGANCE są wykonane z bezpiecznego szkła hartowanego o grubości 6 mm i charakteryzują się wysoką odpornością mechaniczną na uderzenia. Można je kompletować nie tylko z brodzikami serii GALAXY oraz KASKADA firmy RAVAK, ale również z pozostałymi brodzikami innych światowych producentów pod warunkiem zgodności kształtu i rozmiarów. Produkty serii ELEGANCE są dostarczane w wariantach kolorystycznych: BIAŁY, CHROM Wszystkie szkalne wypełnienia są w transparencie. Nie zaleca się stosowania paneli natryskowych ze skierowanymi dyszami na newralgiczne połączenia w kabinie (np. zawias ślimakowy, połączenie dolnej uszczelki okapowej z listwą progową). Mogą wystąpić niewielkie wycieki wody! Uchwyty trzeba zamawiać oddzielnie (samodzielnie!). Jeden dostarczany zestaw uchwytów =1 para (na jedne drzwi). W zależności od typu produktu trzeba kupić 1 lub 2 pary. Do ściany wannowej EVS1, EVSK1 nie montuje się uchwytu. UCHWYT ELE KOLOR biały L= lewy element lub lewy wariant produktu P= prawy element lub prawy wariant produktu CZAPECZKI OZDOBNE białe, czarne L P PROFIL biały, chrom UCHWYT UCHWYT TEC KOLOR biały, chrom LISTWA PROGOWA biała 30

33 katalog_techniczny 2007.qxp :21 Page 31 ESD 1 = DRZWI PRYSZNICOWE JEDNOCZĘŚCIOWE ESD 1 składa się z jednego elementu o rozmiarze 80, 90 lub 100. Drzwi dostępne są w wariancie lewym (L) i prawym (P). TYP WYROBU ROZMIAR (A) ROZMIAR (B) WEJŚCIE ESD 1 80 w wariantach wejścia 80 L 80 P ESD 1 90 w wariantach wejścia 90 L 90 P ESD w wariantach wejścia 100 L 100 P Drzwi prysznicowe jednoczęściowe są przeznaczone do zamontowania w wąskiej wnęce do brodzików RAVAK. PERSEUS 80,90,100 PERSEUS 80,90,100X80 PRO Dokładny pomiar wnęki przeprowadza się dopiero po zakończeniu układania glazury we wnęce prysznicowej! Drzwi prysznicowe są dostarczane w postaci kompletu w jednym opakowaniu łącznie z zestawem montażowym (bez uchwytów). ESD 2 = DRZWI PRYSZNICOWE DWUCZĘŚCIOWE Drzwi ESD 2 składa się z dwóch symetrycznych części. Dostępne są w rozmiarach 110 i 120cm. L P TYP WYROBU ESD 2 o rozmiarze 110 ROZMIAR (A) ROZMIAR (B) WEJŚCIE ESD 2 o rozmiarze Drzwi prysznicowe dwuczęściowe są przeznaczone do zamontowania w szerokiej wnęce do brodzików prostokątnych lub na wymurowane brodziki GIGANT PRO 110x80 oray GIGANT PRO 120x80 Dokładny pomiar wnęki przeprowadza się po zakończeniu układania glazury we wnęce prysznicowej! Drzwi prysznicowe są dostarczane w postaci kompletu - dwa elementy są w jednym opakowaniu łącznie z zestawem montażowym (bez uchwytów). 31

34 katalog_techniczny 2007.qxp :54 Page 32 ESDK = KOMBINOWANE DRWI PRYSZNICOWE ESDK składa się z dwóch elementów: obrotowych drzwi o rozmiarze 80 lub 90cm oraz ściany o rozmiarach 20, 30 lub 40cm. Drzwi dostępne są w wariancie lewym (L) i prawym (P). Metalldichtleiste ca. 13 mm hoch TYP ROZMIAR ROZMIAR WEJŚCIE WYROBU (A) (B) ESDK 100 = drzwi i ściana w następujących kombinacjach L P ESDK 110 = drzwi i ściana w następujących kombinacjach L P L P ESDK 120 = drzwi i ściana w następujących kombinacjach L P L P ESDK 130 = drzwi i ściana w następujących kombinacjach L P Kombinowane drzwi prysznicowe są przeznaczone do zabudowania szerokiej wnęki do prostokątnych brodzików lub wpuszczonego w podłogę brodzika np. GIGANT PRO 110x80 i 120x80. Uchwyty według potrzeby należy zakupić oddzielnie. Produkt ten służy do rozwiązywania atypowych sytuacji w Państwa łazienkach bez dodatkowych modyfikacji. ESKPS = KABINA PRYSZNICOWA Z WEJŚCIEM Z BOKU ESKPS składa się z dwóch samodzielnych elementów: drzwi prysznicowych (ESKR 2) oraz ściany stałej (EPS, bez uchwytów). Kabina dostępna jest w rozmiarach 80, 90 lub 100, w wariancie lewym (L) i prawym(p). TYP WYROBU ROZMIAR (A) ROZMIAR (B) WEJŚCIE ESKPS 80/80 = ESKR2 80L,R + EPS 80/L,P ESKR2 80 L EPS R L P ESKR2 80 R EPS L ESKPS 80/80 = ESKR2 80L,R + EPS 80/L,P ESKR2 90 L EPS R ESKR2 90 R EPS L ESKPS 80/80 = ESKR2 80L,R + EPS 80/L,P ESKR2 100 L EPS R ESKR2 100 R EPS L Zestawy kabin 80x80, 90x90 oraz 100x100 zalecamy kompletować z brodzikami PERSEUS, PERSEUS PRO, TAURUS z naszej oferty. Kabina ta jest dostarczana w częściach ESKR 2 + EPS w jednym opakowaniu wraz z zestawem montażowym. Częścią ściany stałej jest WSPORNIK stabilizacyjny (bez uchwytu). WSPÓLNA KOMBINACJA ELEMENTÓW 80, 90 ORAZ 100 JEST MOŻLIWA TYLKO JAKO PRODUKT NIETYPOWY 32

35 katalog_techniczny 2007.qxp :54 Page 33 ESKK2 = KABINA PRYSZNICOWA PÓŁOKRĄGŁA DWUCZĘŚCIOWA ESKK 2 składa się z dwóch samodzielnych elementów ESKK 2: lewego (L) i prawego (P) o rozmiarach 80, 90 lub 100 TYP WYROBU ESKK2 80 ROZMIAR (A) ROZMIAR (B) WEJŚCIE L P ESKK ESKK WZAJEMNA KOMBINACJA ELEMENTÓW 80, 90 ORAZ 100cm NIE JEST MOŻLIWA Kabinę tą zalecamy kompletować z brodzikami ELIPSO, TOSCA lub ELIPSO PRO, produkowanymi przez naszą firmę. Obie połówki kabiny prysznicowej są dostarczane w jedynym opakowaniu łącznie z zestawem montażowym (bez uchwytów). (ESKK 2/L+ESKK 2/P). Nie dostarczamy samodzielnie elementów P lub L. ESKR2 = KABINA PRYSZNICOWA Z WEJŚCIEM NAROŻNYM ESKR 2 składa się z dwóch samodzielnych elementów ESKR 2 lewego (L) i prawego (P) w rozmiarach 80, 90 lub 100 cm TYP WYROBU ROZMIAR (A) ROZMIAR (B) WEJŚCIE ESKR2 80 L P ESKR ESKR Zestawy kabin 80x80, 90x90 oraz 100x100 zalecamy kompletować z brodzikami PERSEUS, PERSEUS PRO oferowanymi przez naszą firmę. Kabina ta jest dostarczana w jednym opakowaniu wraz z zestawem montażowym (bez uchwytów). ESKR 2/P + ESKR 2/L WSPÓLNA KOMBINACJA ELEMENTÓW 80, 90 ORAZ 100 JEST MOŻLIWA TYLKO W POSTACI ATYPOWEJ. Nie dostarczamy samodzielnie elementów P lub L.

36 katalog_techniczny 2007.qxp :54 Page 34 EVS 1 = ŚCIANA WANNOWA JEDNOCZĘŚCIOWA EVS 1 składa się z 1 elementu bez ozdobnego uchwytu. TYP WYROBU ROZMIAR (A) WYSOKOŚĆ (B) W STANIE ZŁOŻONYM EVS1 75 L EVS1 75 P Ścianę wannową można, wtedy kiedy jej nie używamy, odchylić na ścianę łazienki nad wanną lub obok wanny. Cały wyrób jest dostarczany jako całkowicie złożony, opakowanie zawiera EVS1 łącznie z profilem ustawiającym i zestawem montażowym. Standard w zestawie. Pozostałe wzory zakończenia można dokupić. "CZAPECZKI OZDOBNE" wariant. 1 wariant. 2 wariant. 3 wariant. 4 STANDART ROOF DOME POINT BIAŁY KOD B B B CHROM KOD B A B A B A MONTAŻ Szczegółowe instrukcje montażu poszczególnych urządzeń są opisane w INSTRUKCJACH OBSŁUGI, które są dołączane do każdego produktu (lub jego elementu). Przed rozpoczęciem montażu należy wykonać odpowiednie przygotowanie budowlane. 34

37 katalog_techniczny 2007.qxp :54 Page 35 EVSK 1 = ŚCIANA WANNOWA JEDNOCZĘŚCIOWA EVSK 1 Możliwości połączeń L P Ściana wannowa jest wykonana z bezpiecznego szkła hartowanego o grubości 6 mm. Jest dostarczana w wersjach o szerokości 750 lub 850 mm w wariancie prawym lub lewym (w zależności od wanny). Ściana nie posiada ramy. Mechanizm umożliwia odchylenie ściany pod kątem 90 O. W przypadku wanien z hydromasażem ze sterowaniem umieszczonym na brzegu wanny lub podczas wykorzystania brzegowych systemów napuszczania wody, trzeba wcześniej określić ich lokalizację. TYP WYROBU A (wysokość) ROZMIARY BUDOWLANE B (szerokość) EVSK 1 75 L, P EVSK 1 85 L, P EVSK L, P rama biała EVSK 1 75 L, P WYPEŁNIENIA transparent., bezpieczne szkło hartowane EVSK 1 85 L, P transparent., bezpieczne szkło hartowane EVSK L, P transparent., bezpieczne szkło hartowane rama biała ZALECANE WANNY RAVAK EVSK 1 75 L, P ROSA I 140 X 105 EVSK 1 85 L, P ROSA I 150 X 105, 160x105, ROSA II 150, 160x105 EVSK L, P ROSA II 170 X 105 EVSK 1 lewy wariant EVSK 1 prawy wariant 1500 EVSK 1 złożona nad wanną EVSK 1 położenie funkcyjne EVSK 1 złożona przy ścianie 35
