KABINY PRYSZNICOWE VALEA

Transkrypt

1 KBINY PRYSZNICOWE CENNIK SPECJLNY

2 Cechy serii: 6 mm szkło hartowane bezpieczne Elementy stałe ze szkła przezroczystego na górze i dole Dostępna w rozmiarach standardowych i specjalnych standardowa 1900 mm Powłoka quaperle w standardzie Profile dostępne w kolorze białym lub połysk System wypinania drzwi ułatwiający czyszczenie wszystkich miejsc Profil przyścienny z zakresem regulacji Uszczelka magnetyczna Łatwy montaż Nowy ergonomiczny uchwyt System wypinania drzwi ułatwiający czyszczenie wszystkich miejsc Elementy stałe ze szkła przezroczystego z czarnym pasem na górze i dole 2

3 Połączenie wyjątkowego designu i ceny 3

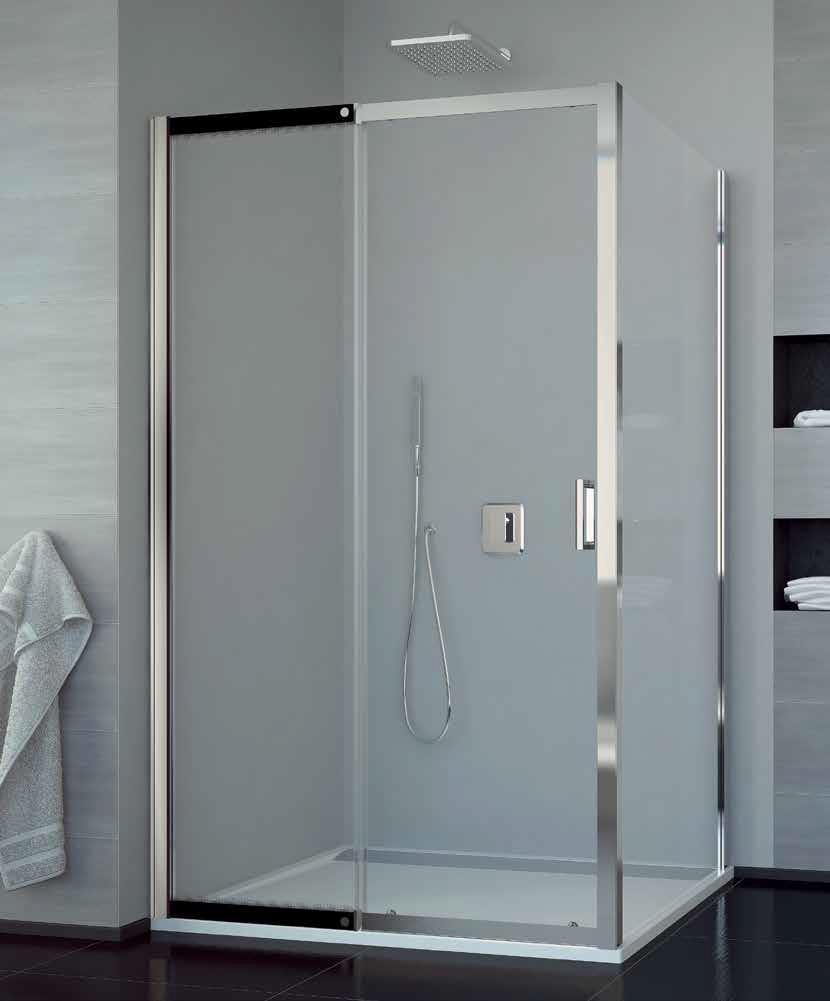

4 VL2 + VLT połysk (50), szkło przezroczyste na górze i dole (60) VL2 połysk (50), szkło przezroczyste na górze i dole (60) 6 mm szkło hartowane bezpieczne Szkło przezroczyste standardowa 1900 mm do 1400 mm ścianki bocznej do 1200 mm Powłoka quaperle w standardzie Jakość potwierdzona normą EN 14428:

5 VL2 / Drzwi rozsuwane dwuczęściowe Szkło hartowane 6 mm z powłoką quaperle. Uszczelka magnetyczna. Indeks przykładowy: VL VL = Drzwi VL2, wysokość 1900 mm, szerokość 1200 mm, połysk, szkło przezroczyste na górze i dole brodzika wejścia Model Kolor profili Warianty szkła Kod Wymiar 60= Szkło przezroczyste na górze i dole VL xx PLN VL xx PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu bezpośrednio na posadzce, należy sprawdzić wymiar części kąpielowej na str. 58. WYMIRY SPECJLNE VL2 SM1 xx PLN VL2 VLT / Ścianka boczna Szkło hartowane 6 mm z powłoką quaperle. Indeks przykładowy: VLT VLT = Ścianka VLT wysokość 1900 mm, szerokość 800 mm, połysk, szkło przezroczyste brodzika Model Kolor profili Warianty szkła Kod Wymiar 07=Szkło przezroczyste VLT 0700 xx PLN VLT 0800 xx PLN VLT 0900 xx PLN VLT 1000 xx PLN VLT 1200 xx PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu bezpośrednio na posadzce, należy sprawdzić wymiar części kąpielowej na str. 58. WYMIRY SPECJLNE VLT SM1 xx PLN VL2 + VLT Dodatki BTB poprzeczka stabilizacyjna lub wspornik pionowy Indeks przykładowy: BTB BTB = Poprzeczka stabilizacyjna lub wspornik pionowy, połysk, długość 1900 mm Długość poprzeczki stabilizacyjnej lub wspornika pionowego (mm) Model Kolor profili Wymiar Kod Długość 1900 BTB xx PLN Zakres regulacji ( podane poniżej wymiary są zewnętrznymi wymiarami brodzików, rzeczywiste wymiary kabin patrz inf. techniczne ) Drzwi do wnęki Drzwi (+ ścianka boczna 90 ) Ścianka boczna 90 (-25 mm; +25 mm) (-25 mm; +0 mm) (-25 mm; +0 mm) (-25 mm; +25 mm) (-25 mm; +0 mm) (-15 mm; +10 mm) WYMIRY SPECJLNE np.: INFORMCJE TECHNICZNE Strona 58. Ceny netto. Należy doliczyć podatek VT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. VLT + BTB jako poprzeczka stabilizacyjna VLT + BTB jako wspornik pionowy 5

6 VE2 połysk (50), szkło przezroczyste na górze i dole (60) 6 mm szkło hartowane bezpieczne Szkło przezroczyste standardowa 1900 mm do 1200 mm Powłoka quaperle w standardzie Jakość potwierdzona normą EN 14428:

7 VE2 / Wejście narożne z drzwiami rozsuwanymi Szkło hartowane 6 mm z powłoką quaperle. Uszczelka magnetyczna. Indeks przykładowy: VE VE = Kabina VE2, wysokość 1900 mm, szerokość 800 mm, połysk, szkło przezroczyste na górze i dole - Kompletna kabina brodzika wejścia Model Kolor profili Warianty szkła Kod Wymiar 60= Szkło przezroczyste na górze i dole 700 x VE xx PLN 800 x VE xx PLN 900 x VE xx PLN 1000 x VE xx PLN 800 x VE xx PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu bezpośrednio na posadzce, należy sprawdzić wymiar części kąpielowej na str. 58. WYMIRY SPECJLNE Strona G=lewa D=prawa G VE2G SM1 xx PLN D VE2D SM1 xx PLN VE2 Zakres regulacji ( podane poniżej wymiary są zewnętrznymi wymiarami brodzików, rzeczywiste wymiary kabin patrz inf. techniczne ) Wejście narożne (-25 mm; +0 mm) (-25 mm; +0 mm) WYMIRY SPECJLNE np.: INFORMCJE TECHNICZNE Strona 58. Ceny netto. Należy doliczyć podatek VT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 7

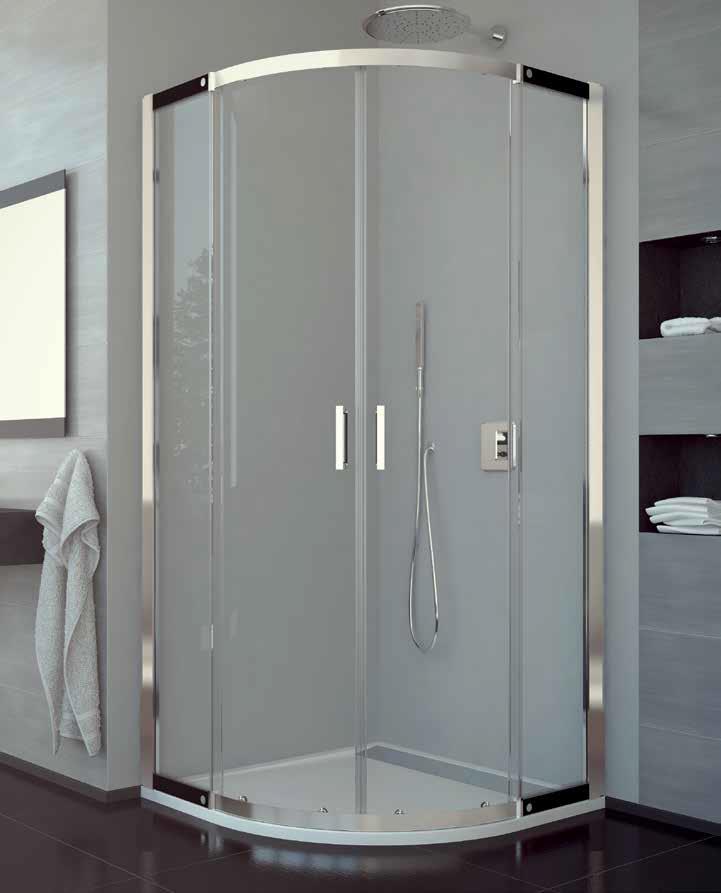

8 VLR55 połysk (50), szkło przezroczyste na górze i dole (60) 6 mm szkło hartowane bezpieczne Szkło przezroczyste standardowa 1900 mm Powłoka quaperle w standardzie Jakość potwierdzona normą EN 14428: Promień 550 mm do 1200 mm 8

9 VLR55 / Kabina półokrągła z drzwiami rozsuwanymi Szkło hartowane 6 mm z powłoką quaperle. Uszczelka magnetyczna. Indeks przykładowy: VLR VLR = Kabina VLR, promień 550, wysokość 1900 mm, szerokość 900 mm, połysk, szkło przezroczyste na górze i dole brodzika wejścia części stałej Model Promień Kolor profili Warianty szkła Kod 55=550 mm Wymiar 60= Szkło przezroczyste na górze i dole VLR xx PLN VLR xx PLN VLR xx PLN 900 x x VLR xx PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu bezpośrednio na posadzce, należy sprawdzić wymiar części kąpielowej na str. 58. WYMIRY SPECJLNE VLR 55 SM1 xx PLN VLR55 Zakres regulacji ( podane poniżej wymiary są zewnętrznymi wymiarami brodzików, rzeczywiste wymiary kabin patrz inf. techniczne ) Kabina półokrągła (-25 mm; +0 mm) (-25 mm; +0 mm) WYMIRY SPECJLNE np.: INFORMCJE TECHNICZNE Strona 58. Ceny netto. Należy doliczyć podatek VT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 9

10 Cechy serii Właściwości 6 mm szkło hartowane bezpieczne standardowa 1900 mm Szkło przezroczyste do 1400 mm Powłoka quaperle w standardzie Jakość potwierdzona normą EN 14428: Design 1. Nowy ergonomiczny, chromowany uchwyt Szkło przezroczyste z czarnym pasem na górze i dole 3. Chromowane łączniki profili

11 Zalety techniczne System profili z regulacją szerokości Zakres regulacji 25 mm Bez konieczności wiercenia otworów Tylko jedna blokująca śruba System wypinania drzwi przesuwanych Łatwość czyszczenia trudno dostępnych miejsc 2. Ograniczniki przesuwu drzwi Zapewniają łatwe domykanie drzwi bez efektu uderzenia Połączenie drzwi i ścianki bocznej profilem typu CLIP Gwarantuje maksymalną szczelność Nie ma konieczności wiercenia otworów Dostoswane do montażu bezpośrednio na posadzce System podwójnych rolek Ułatwiają przesuwanie drzwi 11

12 Informacje techniczne montaż na brodziku: Widok 1 : szerokość od ściany do zewnętrznego rantu brodzika. montaż bezpośrednio na posadzce: R Widok 2 : szerokość od ściany do osi profila poziomego Przesunięcie szyb do wewnątrz od zewnętrznego rantu brodzika ( R ) uzależnione jest od jego zaokrąglenia oraz jest stałe zarówno przy wymiarach standardowych jak i specjalnych. Oznacza to, że kabiny z serii montujemy maksymalnie blisko zewnętrznego rantu brodzika. Wymiary części kąpielowej przy montażu elementów o wymiarach standardowych na posadzce. Wymiary standardowe = oś profila Wszystkie elementy standardowe wyposażone są kabina półokrągła montowana bezpośrednio na posadzce: B Widok 3 Wymiary części kąpielowej przy montażu elementów o wymiarach standardowych na posadzce. R Wymiary standardowe = oś szyby B przy promieniu R B R531: Promień do osi szyby giętej przy r:550 : szerokość od ściany do osi profila poziomego. W tym przypadku nie występuje przesunięcie szyb do wewnątrz. Koniecznie należy zwrócić uwagę przy wykonywaniu posadzki na promień R531. Wszystkie elementy standardowe wyposażone są w profil przyścienny z regulacją -10 mm do +15 mm. W przypadku gdy wymiary części kąpielowej odbiegają od wymiarów z powyższej tabeli konieczne jest zamówienie kabiny w wymiarach specjalnych. 12

13 Dodatki Profile dodatkowe CT1 - Profil poszerzający ściankę boczną lub drzwi o 25 mm CT2 - Profil poszerzający ściankę boczną lub drzwi o 40 mm Kod Kolor Cena Kod Kolor Cena CT1 xx PLN CT2 xx PLN Uszczelki Przy zamawianiu uszczelek należy podać model kabiny Uszczelka magnetyczna 90 dla szkła 6 mm 90 Długość Kod Cena za parę Uszczelka magnetyczna 180 dla szkła 6 mm Długość Kod Cena za parę mm PLN 1900 mm PLN Uszczelka pionowa dla szkła 6 mm 10 Długość Kod Cena za sztukę mm PLN 13
