2 Black to kolor inspiracji. Tajemniczy, elegancki i zmysłowy. Ujęty w linie, kształty i proporcje tworzy kompozycje idealne, harmonijnie współgrające z każdym rodzajem wnętrza. Jest klasyką trendów i ekstrawagancją współczesnego designu.

3 Kolekcja stworzona została dla osób, które cenią klasyczną elegancję czerni, nowoczesne wzornictwo i najwyższą jakość. Ich wzajemne przenikanie jest esencję loftowego i modernistycznego designu, który nadaje wnętrzu łazienki przestrzeni, ładu i prostoty.

4 BLACK Line to nowa kolekja kabin prysznicowych SanSwiss z elementami w tonacji matowej czerni. Stanowi doskonałe połączenie maksymalnej funkcjonalności produktu z minimalistyczną estetyką formy. Zobacz więcej SanSwiss #blacklinesanswiss 7

5 SPIS TREŚCI STRONA STRONA STRONA STRONA

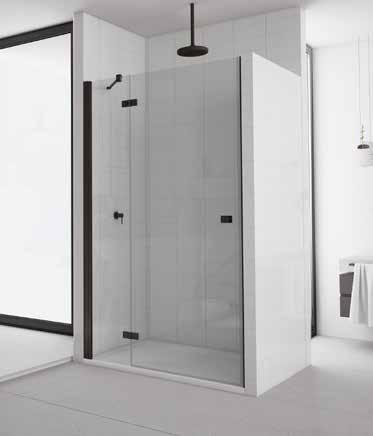

6 Annea Black, to minimalizm i klasyka w czystej postaci. Proste linie, subtelne detale i delikatnie podkreślone czarne kontury to cechy, dzięki którym bezramowa seria kabin Annea jest doskonałym rozwiązaniem dla każdej nowoczesnej eleganckiej łazienki. 10

7 PROSTOTA & ELEGANCJA

8 Cechy serii: Drzwi otwierane na zewnątrz Idealnie gładka powierzchnia szkła od wewnątrz ułatwiająca pielęgnację szyb Zawiasy z funkcją unoszenia Stabilizatory: standardowo wspornik narożny lub opcjonalnie poprzeczka stabilizująca Polimerowa powłoka AQUAPERLE w standardzie Bezpieczne szkło hartowane Dostępna w wymiarach standardowych i specjalnych Profil przyścienny z zakresem regulacji Łatwy montaż 12

9 13

10 DRZWI JEDNOCZĘŚCIOWE DRZWI JEDNOCZĘŚCIOWE + ŚCIANKA BOCZNA AN1CG + ANT DRZWI JEDNOCZĘŚCIOWE AN1CG WEJŚCIE NAROŻNE AN1CG + AN1CD 14

11 AN1C D/G Drzwi jednoczęściowe / AN1C D+G Wejście narożne Szkło hartowane 6 mm z powłoką AQUAPERLE. Zawiasy z funkcją unoszenia. Otwierane tylko na zewnątrz. Uszczelka magnetyczna. Kompletne wejście narożne składa się z lewej i prawej strony. WYMIARY STANDARDOWE 2000 mm Strona brodzika wejścia Drzwi Wejście narożne Model Kod montażu G=lewa D=prawa Kolor profili Warianty szkła Wymiar 06=Czarny mat 07=Szkło przezroczyste całkowita AN1C G PLN AN1C D PLN całkowita AN1C G PLN AN1C D PLN całkowita AN1C G PLN AN1C D PLN całkowita AN1C G PLN AN1C D PLN całkowita AN1C G PLN AN1C D PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE AN1C G SM PLN AN1C D SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. AN1CG+V.ANE.06 ZESTAW MONTAŻOWY = drzwi do wnęki Model Kolor profili V.ANE =Czarny mat 125 PLN Przy montażu drzwi we wnęce należy domówić "V.ANE.06". ANT Ścianka boczna ZESTAW - listwa progowa Model Kolor profili S.ANE =Czarny mat 100 PLN Celem zwiększenia szczelności zalecamy montaż z listwą progową. Do kabiny narożnej należy zamówić dwa zestawy. AN1CG+AN1CD Szkło hartowane 6 mm z powłoką AQUAPERLE. Wspornik narożny w komplecie. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste ANT PLN ANT PLN ANT PLN ANT PLN ANT PLN ANT PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE ANT SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. AN1CG+ANT OPCJE: Poprzeczka stabilizacyjna SMGA Poprzeczka stabilizacyjna ściana-szkło, 1500 mm 200 PLN AN1CG+ANT +SMGA Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Drzwi do wnęki (-15 mm; +0 mm) Drzwi+ścianka b. 90 (-15 mm; +0 mm) Ścianka boczna 90 (-20 mm; +0 mm) Wejście narożne (-15 mm; +0 mm) (-5 mm; +10 mm) (-5 mm; +10 mm) (-10 mm; +10 mm) (-5 mm; +10 mm) np.: Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 15

12 DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII + ŚCIANKA BOCZNA AN13G + ANT DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII AN13G WEJŚCIE NAROŻNE AN13G + AN13D 16

13 AN13 D/G Drzwi jednoczęściowe ze ścianką stałą w linii / AN13 D+G Wejście narożne Szkło hartowane 6 mm z powłoką AQUAPERLE. Zawiasy z funkcją unoszenia. Otwierane tylko na zewnątrz. Uszczelka magnetyczna. Wsporniki narożne w komplecie. Kompletne wejście narożne składa się z lewej i prawej strony. WYMIARY STANDARDOWE 2000 mm montażu Strona wejścia Model Kolor profili Warianty szkła brodzika części Wejście G=lewa 06=Czarny 07=Szkło drzwi Drzwi Kod Wymiar stałej narożne D=prawa mat przezroczyste AN13 G PLN AN13 D PLN AN13 AN13 G D PLN PLN AN13 G PLN AN13D+V.ANE.06 AN13 D PLN AN13 G PLN AN13 D PLN AN13 G PLN AN13 D PLN AN13 G PLN AN13 D PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE AN13 G SM PLN AN13 D SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. ZESTAW MONTAŻOWY = drzwi do wnęki Model Kolor profili V.ANE =Czarny mat 125 PLN ZESTAW - listwa progowa Model Kolor profili S.ANE =Czarny mat 100 PLN AN13G+AN13D Przy montażu drzwi we wnęce należy domówić "V.ANE.06". ANT Ścianka boczna Celem zwiększenia szczelności zalecamy montaż z listwą progową. Do kabiny narożnej należy zamówić dwa zestawy. Szkło hartowane 6 mm z powłoką AQUAPERLE. Wspornik narożny w komplecie. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste ANT PLN ANT PLN ANT PLN ANT PLN ANT PLN ANT PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE ANT SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. OPCJE: Poprzeczki stabilizacyjne SMGTA Poprzeczka stabilizacyjna ściana-szkło+ łącznik T, 1500 mm 275 PLN SMMA Poprzeczka stabilizacyjna ściana-ściana+ łącznik T, 1500 mm 250 PLN AN13G+ANT AN13G+ANT +SMGTA Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Drzwi do wnęki (-20 mm; +0 mm) Drzwi+ścianka b. 90 (-20 mm; +0 mm) Ścianka boczna 90 (-20 mm; +0 mm) Wejście narożne (-20 mm; +0 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) np.: AN13G +SMMA Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 17

14 KABINA PÓŁOKRĄGŁA DWUCZĘŚCIOWA KABINA PÓŁOKRĄGŁA DWUCZĘŚCIOWA ANR 18

15 ANR Kabina półokrągła dwuczęściowa Szkło hartowane 6 mm z powłoką AQUAPERLE. Zawiasy z funkcją unoszenia. Drzwi otwierane tylko na zewnątrz. Uszczelka magnetyczna. Wsporniki narożne w komplecie. WYMIARY STANDARDOWE 2000 mm brodzika drzwi części stałej Model Promień Kolor profili Warianty szkła Kod 50=500 mm 55=550 mm Wymiar 06=Czarny mat 07=Szkło przezroczyste ANR PLN ANR PLN ANR PLN ANR PLN ANR PLN ANR PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE ANR 55 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. ANR55 ZESTAW - listwa progowa Kod Promień Kolor profili 06=Czarny mat S.ANR PLN S.ANR PLN Celem zwiększenia szczelności zalecamy montaż z listwą progową. Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Kabina półokrągła (-20 mm; +0 mm) (-10 mm; +10 mm) np.: Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 19

16 INFORMACJE TECHNICZNE INFORMACJE PRZY MONTAŻU: Drzwi + ścianka boczna montowana na brodziku: A 23 A: szerokość od ściany do zewnętrznego rantu brodzika. 23 A A A Widok 1: Przesunięcie szyb do wewnątrz od zewnętrznego rantu brodzika o 23 mm jest stałe przy wszystkich modelach z serii ANNEA. Drzwi + ścianka boczna montowana bezpośrednio na posadzce: A Wymiary części kąpielowej przy montażu elementów o wymiarach standardowych na posadzce. A A A A: szerokość od ściany do osi szyby widok 2. Widok 2: W tym przypadku nie występuje przesunięcie szyb do wewnątrz. Wymiary standardowe A = oś szyby AN1C AN Wszystkie elementy standardowe wyposażone są w profil przyścienny z regulacją szerokości: AN1C -15 mm do +0 mm, AN13-10 mm do +10 mm. 20

17 2 Kabina półokrągła montowana bezpośrednio na posadzce: B Wymiary części kąpielowej przy montażu elementów o wymiarach standardowych na posadzce. R A Wymiary standardowe A = oś szyby B przy promieniu R R478: Promień do osi szyby giętej przy r: 500. B A A : szerokość od ściany do osi szyby. Wymiary standardowe A = oś szyby B przy promieniu R R528: Promień do osi szyby giętej przy r: 550. Wszystkie elementy standardowe wyposażone są w profil przyścienny z regulacją (od -10 mm do +10 mm). Widok 3: W tym przypadku nie występuje przesunięcie szyb do wewnątrz. Koniecznie należy zwrócić uwagę przy wykonywaniu posadzki na promienie R478 i R528. DODATKI Uszczelki Przy zamawianiu uszczelek należy podać model kabiny KD Uszczelka magnetyczna 90 dla szkła 6 mm KD Uszczelka magnetyczna dla szkła 6 mm 90 Długość Kod Cena za parę Długość Kod Cena za parę mm KD PLN 2000 mm KD PLN KD Uszczelka pionowa dla szkła 6 mm 8 Długość Kod Cena za sztukę KD Uszczelka pozioma dla szkła 6 mm Długość Kod Cena za sztukę 2000 mm KD PLN 1000 mm KD PLN Profile dodatkowe (tylko dla modeli AN13, ANT, ANR) ACA1 - Profil poszerzający ściankę boczną lub drzwi o 25 mm Kolor 25mm Kod 06=Czarny mat ACA Cena 150 PLN WTS1 - Profil do mocowania drzwi lub ścianki pod kątem (montaż na brodziku) Kolor Kod 06=Czarny mat WTS1. 06 Cena PLN SM1 250 PLN WTS1 - Profil do mocowania drzwi lub ścianki pod kątem (montaż na posadzce) Kolor Kod 06=Czarny Cena mat WTS PLN SM1 250 PLN VSP - Profil dystansowy do profilu WTS1 (montaż na brodziku) Kolor Kod 06=Czarny mat VSP 06 Cena PLN SM1 75 PLN Poprzeczka stabilizacyjna Kabiny prysznicowe są standardowo dostarczane ze wspornikiem narożnym. Poprzeczki stabilizacyjne dostępne są w opcji, na specjalne zamówienie. Kod Montaż Długość Cena SMGA ściana-szkło 1500 mm 200 PLN SMGTA ściana-szkło+łącznik T 1500 mm 275 PLN SMMA ściana-ściana+łącznik T 1500 mm 250 PLN Profil przyścienny Profil przyścienny Profil przyścienny Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. 21

18 Solino Black to idealna kompozycja spójnych detali, harmonijnych form i mocnych akcentów czerni. Praktyczna, wyróżniająca mnogością rozwiązań i prostotą formy. Gładkie satynowe wykończenie oraz kontrasty faktur tworzą niepowtarzalny styl, idealnie oddający modernistyczny klimat łazienki. 22

19 HARMONIA & FUNKCJONALNOŚĆ

20 Cechy serii: Drzwi otwierane na zewnątrz oraz drzwi wahadłowe Funkcjonalne drzwi składane dla modeli z serii SOLINO F Zawiasy z funkcją unoszenia Dwie różne opcje stablizacji: wspornik narożny lub poprzeczka stabilizująca Polimerowa powłoka AQUAPERLE w standardzie Bezpieczne szkło hartowane Dostępna w wymiarach standardowych i specjalnych Profil przyścienny z zakresem regulacji Łatwy montaż 24

21 25

22 DRZWI JEDNOCZĘŚCIOWE DRZWI JEDNOCZĘŚCIOWE + ŚCIANKA BOCZNA SOL1 + SOLT1 DRZWI JEDNOCZĘŚCIOWE SOL1 WEJŚCIE NAROŻNE SOL1 + SOL1 26

23 SOL1 Drzwi jednoczęściowe / SOL1+SOL1 Wejście narożne Szkło hartowane 6 mm z powłoką AQUAPERLE. Uszczelka magnetyczna. Otwierane tylko na zewnątrz. Kompletne wejście narożne składa się z lewej i prawej strony. WYMIARY STANDARDOWE 2000 mm brodzika wejścia Model Kolor profili Warianty szkła Drzwi Wejście narożne Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOL PLN SOL PLN SOL PLN SOL PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOL1 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. SOL1+V.SOL.06 ZESTAW MONTAŻOWY = drzwi do wnęki Model Kolor profili V.SOL =Czarny mat 125 PLN Przy montażu drzwi we wnęce należy domówić "V.SOL.06". ZESTAW - listwa progowa Model Kolor profili S.SOL =Czarny mat 100 PLN Celem zwiększenia szczelności zalecamy montaż z listwą progową. Do kabiny narożnej należy zamówić dwa zestawy. SOL1+V2.SOL06 SOL1+SOL1 SOLT1 Ścianka boczna Szkło hartowane 6 mm z powłoką AQUAPERLE. Wspornik narożny w komplecie. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOLT1 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. OPCJE: Poprzeczka stabilizacyjna, zestawy montażowe SMGS Poprzeczka stabilizacyjna, ściana-szkło, 1500 mm 200 PLN V2.SOL.06 Zestaw montażowy - drzwi do wnęki, otwieranie do środka i na zewnątrz 250 PLN V3.SOL.06 Zestaw montażowy - drzwi+ścianka boczna, otwieranie do środka i na zewnątrz 125 PLN SOL1+SOLT1 SOL1+SOLT1 +SMGS Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Drzwi do wnęki (-20 mm; +0 mm) Drzwi+ścianka b. 90 (-20 mm; +0 mm) Ścianka boczna 90 (-20 mm; +0 mm) Wejście narożne (-20 mm; +0 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) np.: SOL1+SOLT1 SOL1+SOLT1 +V3.SOL.06 Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 27

24 DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII + ŚCIANKA BOCZNA SOL13 + SOLT1 DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII SOL13 WEJŚCIE NAROŻNE SOL13 + SOL13 28

25 SOL13 Drzwi jednoczęściowe ze ścianką stałą w linii / SOL13+SOL13 Wejście narożne Szkło hartowane 6 mm z powłoką AQUAPERLE. Uszczelka magnetyczna. Wspornik narożny w komplecie. Drzwi otwierają się standardowo na zewnątrz / na zewnątrz i do wewnątrz z opcjonalnym zestawem montażowym i w wejściu narożnym. Kompletne wejście narożne składa się z lewej i prawej strony. WYMIARY STANDARDOWE brodzika drzwi części stałej 2000 mm wejścia Model Kolor profili Warianty szkła Drzwi Wejście narożne Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOL PLN SOL PLN SOL PLN SOL PLN SOL PLN SOL PLN SOL PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOL13 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. SOL13+V.SOL.06 SOL13+V.SOL.06 + SMMS ZESTAW MONTAŻOWY = drzwi do wnęki Model Kolor profili V.SOL =Czarny mat 125 PLN Przy montażu drzwi we wnęce należy domówić "V.SOL.06". ZESTAW - listwa progowa Model Kolor profili S.SOL =Czarny mat 100 PLN Celem zwiększenia szczelności zalecamy montaż z listwą progową. Do kabiny narożnej należy zamówić dwa zestawy. SOL13 +V.SOL.06 SOLT1 Ścianka boczna SOL13 +V2.SOL.06 Szkło hartowane 6 mm z powłoką AQUAPERLE. Wspornik narożny w komplecie. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOLT1 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. OPCJE: Poprzeczki stabilizacyjne, zestawy montażowe SMGTS Poprzeczka stabilizacyjna ściana-szkło+ łącznik T, 1500 mm 300 PLN SMMS Poprzeczka stabilizacyjna ściana-ściana+ łącznik T, 1500 mm 250 PLN V2.SOL.06 Zestaw montażowy - drzwi do wnęki, otwieranie do środka i na zewnątrz 250 PLN V3.SOL.06 Zestaw montażowy - drzwi+ścianka boczna, otwieranie do środka i na zewnątrz 125 PLN Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Drzwi do wnęki (-20 mm; +0 mm) Drzwi+ścianka b. 90 (-20 mm; +0 mm) Ścianka boczna 90 (-20 mm; +0 mm) Wejście narożne (-20 mm; +0 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) np.: SOL13+SOLT1 SOL13+SOLT1 +SMGTS SOL13+SOLT1 +V3.SOL.06 SOL13+SOL13 Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 29

26 DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII + ŚCIANKA BOCZNA SOL31 + SOLT3 DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII SOL31 30

27 SOL31 Drzwi jednoczęściowe ze ścianką stałą w linii Szkło hartowane 6 mm z powłoką AQUAPERLE. Wspornik narożny w komplecie. Drzwi obrotowe otwierane na zewnątrz i do wewnątrz. Zamknięcie magnetyczne. WYMIARY STANDARDOWE brodzika drzwi wejścia części stałej 2000 mm Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOL PLN SOL PLN SOL PLN SOL PLN SOL PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOL31 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. SOL31 ZESTAW - listwa progowa Model Kolor profili S.SOL =Czarny mat 100 PLN Celem zwiększenia szczelności zalecamy montaż z listwą progową. SOL31 +SMMS SOLT3 Ścianka boczna Szkło hartowane 6 mm z powłoką AQUAPERLE. Wspornik narożny w komplecie. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOLT3 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. SOL31+SOLT3 OPCJE: Poprzeczki stabilizacyjne SMGTS Poprzeczka stabilizacyjna ściana-szkło+ łącznik T, 1500 mm 300 PLN SMMS Poprzeczka stabilizacyjna ściana-ściana+ łącznik T, 1500 mm 250 PLN SOL31+SOLT3 +SMGTS Zakres regulacji WYMIARY STANDARDOWE Drzwi do wnęki (-30 mm; +10 mm) Drzwi+ścianka b. 90 (-20 mm; +20 mm) Ścianka boczna 90 (-20 mm; +0 mm) (-20 mm; +20 mm) (-15 mm; +25 mm) (-10 mm; +10 mm) WYMIARY SPECJALNE np.: Informacje techniczne znajdują się na końcu rozdziału. Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 31

28 DRZWI DWUCZĘŚCIOWE DRZWI DWUCZĘŚCIOWE + ŚCIANKA BOCZNA SOL2 + SOLT2 DRZWI DWUCZĘŚCIOWE SOL2 32

29 SOL2 Drzwi dwuczęściowe Szkło hartowane 6 mm z powłoką AQUAPERLE. Uszczelka magnetyczna. Otwierane na zewnątrz i do środka. WYMIARY STANDARDOWE brodzika wejścia 2000 mm Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOL PLN SOL PLN SOL PLN SOL PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOL2 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. SOL2 ZESTAW - listwa progowa Model Kolor profili S.SOL =Czarny mat 100 PLN Celem zwiększenia szczelności zalecamy montaż z listwą progową. SOLT2 Ścianka boczna Szkło hartowane 6 mm z powłoką AQUAPERLE. Wspornik narożny w komplecie. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOLT2 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. SOL2+SOLT2 OPCJE: Poprzeczka stabilizacyjna SMGS Poprzeczka stabilizacyjna, ściana-szkło, 1500 mm 200 PLN SOL2+SOLT2 +SMGS Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Drzwi do wnęki (-20 mm; +0 mm) Drzwi+ścianka b. 90 (-15 mm; +25 mm) Ścianka boczna 90 (-20 mm; +0 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) np.: Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 33

30 DRZWI DWUCZĘŚCIOWE SKŁADANE DRZWI DWUCZĘŚCIOWE SKŁADANE + ŚCIANKA BOCZNA SOLF1D + SOLT1 DRZWI DWUCZĘŚCIOWE SKŁADANE SOLF1D WEJŚCIE NAROŻNE SOLF1G + SOLF1D 34

31 SOLF1 D/G Drzwi dwuczęściowe składane / SOLF1 D+G Wejście narożne Szkło hartowane 6 mm z powłoką AQUAPERLE. Otwierane na zewnątrz i do środka. Zawiasy chrom. Zawiasy z funkcją unoszenia. Uszczelka magnetyczna. Kompletne wejście narożne składa się z lewej i prawej strony. WYMIARY STANDARDOWE 2000 mm Strona brodzika wejścia Drzwi Wejście narożne Model Kod części stałej G=lewa D=prawa Kolor profili Warianty szkła Wymiar 06=Czarny mat 07=Szkło przezroczyste całkowita SOLF1 G PLN SOLF1 D PLN całkowita SOLF1 G PLN SOLF1 D PLN całkowita SOLF1 G PLN SOLF1 D PLN całkowita SOLF1 G PLN SOLF1 D PLN całkowita SOLF1 G PLN SOLF1 D PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOLF1 G SM PLN SOLF1 D SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. SOLF1G+V.SOL.50 ZESTAW MONTAŻOWY = drzwi do wnęki Model Kolor profili V.SOL =Czarny mat 125 PLN Przy montażu drzwi we wnęce należy domówić "V.SOL.06". ZESTAW - listwa progowa Model Kolor profili S.SOL =Czarny mat 100 PLN Celem zwiększenia szczelności zalecamy montaż z listwą progową. Do kabiny narożnej należy zamówić dwa zestawy. SOLF1G+SOLF1D SOLT1 Ścianka boczna Szkło hartowane 6 mm z powłoką AQUAPERLE. Wspornik narożny w komplecie. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN SOLT PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOLT1 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. OPCJE: Poprzeczka stabilizacyjna SMGS Poprzeczka stabilizacyjna, ściana-szkło, 1500 mm 200 PLN Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Drzwi do wnęki (-20 mm; +0 mm) Drzwi+ścianka b. 90 (-20 mm; +0 mm) Ścianka boczna 90 (-20 mm; +0 mm) Wejście narożne (-20 mm; +0 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) np.: SOLF1G+SOLT1 SOLF1G+SOLT1 +SMGS Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 35

32 KABINA PÓŁOKRĄGŁA DWUCZĘŚCIOWA KABINA PÓŁOKRĄGŁA DWUCZĘŚCIOWA SOR 36

33 SOR Kabina półokrągła dwuczęściowa Szkło hartowane 6 mm z powłoką AQUAPERLE. Uszczelka magnetyczna. Wsporniki narożne w komplecie. Drzwi otwierane na zewnątrz i do środka. WYMIARY STANDARDOWE brodzika części wejścia stałej 2000 mm Model Promień Kolor profili Warianty szkła Kod 50=500 mm 55=550 mm Wymiar 06=Czarny mat 07=Szkło przezroczyste SOR PLN SOR PLN SOR PLN SOR PLN SOR PLN SOR PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SOR 55 SM PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. SOR55 ZESTAW - listwa progowa Kod Promień Kolor profili 06=Czarny mat S.SOR PLN S.SOR PLN Celem zwiększenia szczelności zalecamy montaż z listwą progową. Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Kabina półokrągła (-20 mm; +0 mm) (-10 mm; +10 mm) np.: Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 37

34 INFORMACJE TECHNICZNE INFORMACJE PRZY MONTAŻU: SOLINO montaż na brodziku: A A A: szerokość od ściany do zewnętrznego rantu brodzika. 9 A Widok 1: Przesunięcie szyb do wewnątrz od zewnętrznego rantu brodzika o 9 mm jest stałe zarówno przy wymiarach standardowych jak i specjalnych. SOLINO montaż bezpośrednio na posadzce: A Wymiary części kąpielowej przy montażu elementów o wymiarach standardowych na posadzce. A A A: szerokość od ściany do osi szyby. Jeśli wymiary części kąpielowej odbiegają od wymiarów z powyższej tabeli, należy zamówić produkt w wymiarze specjalnym. Widok 2: W tym przypadku nie występuje przesunięcie szyb do wewnątrz. Zerokość A = oś szyby Wymiary standardowe SOL1, SOLT2, SOL2 SOL13, SOLT1, SOR Wszystkie elementy standardowe wyposażone są w profil przyścienny z regulacją szerokości: SOL1, SOLT2, SOL13, SOLT1: - 10 mm do +10 mm, SOL2: -15mm do +25mm. Profil przyścienny Profil przyścienny

35 SOLINO kabina półokrągła montowana bezpośrednio na posadzce: B 2 A B A A: szerokość od ściany do osi szyby. Widok 3: W tym przypadku nie występuje przesunięcie szyb do wewnątrz. Koniecznie należy zwrócić uwagę przy wykonywaniu posadzki na promień R528. DODATKI Uszczelki Przy zamawianiu uszczelek należy podać model kabiny KD Uszczelka magnetyczna 90 dla szkła 6 mm Wymiary części kąpielowej przy montażu elementów o wymiarach standardowych na posadzce. Wymiary standardowe A = oś szyby R478: Promień do osi szyby giętej przy r:500. R528: Promień do osi szyby giętej przy r:550. Wszystkie elementy standardowe wyposażone są w profil przyścienny z regulacją - 10 mm do +10 mm KD Uszczelka magnetyczna dla szkła 6 mm B przy promieniu R500 R Długość Kod Cena za parę Długość Kod Cena za parę mm KD PLN 2000 mm KD PLN KD - Uszczelka pionowa dla szkła 6 mm 16 Długość Kod Cena za sztukę KD Uszczelka pozioma dla szkła 6 mm Długość Kod Cena za sztukę 9 Profile dodatkowe 2000 mm KD 125 PLN ACA1 - Profil poszerzający drzwi lub ściankę boczną SOLT2 o 25 mm 25mm Kod Kolor 06=Czarny mat Cena ACA1 - Profil poszerzający ściankę boczną SOLT1 o 25 mm 25mm 1000 mm KD PLN Kod Kolor 06=Czarny mat Cena ACA PLN WTS1 - Profil do mocowania drzwi lub ścianki pod kątem (montaż na brodziku), *dostępny tylko dla modelu SOLT1, SOLT2, SOLT3 Kolor Kod 06=Czarny Cena mat 1984* 225 PLN WTS PLN SM1 250 PLN 17 VSP - Profil dystansowy do profilu WTS1 (montaż na brodziku), *dostępny tylko dla modelu SOLT1, SOLT2, SOLT3. Kolor Kod 06=Czarny mat VSP 06 Poprzeczka stabilizacyjna Kabiny prysznicowe są standardowo dostarczane ze wspornikiem narożnym. Poprzeczki stabilizacyjne dostępne są w opcji, na specjalne zamówienie. Cena 1984* 75 PLN PLN SM1 75 PLN Kod Montaż Długość Cena SMGS ściana-szkło 1500 mm 200 PLN SMGTS ściana-szkło+łącznik T 1500 mm 300 PLN SMGTS ściana-szkło+łącznik T 1500 mm 300 PLN SMMS ściana-ściana+łącznik T 1500 mm 250 PLN SMMS ściana-ściana+łącznik T 1500 mm 250 PLN Zestawy montażowe ACA PLN WTS1 - Profil do mocowania drzwi lub ścianki pod kątem (montaż na posadzce), *dostępny tylko dla modelu SOLT1, SOLT2, SOLT3 Kolor Kod 06=Czarny Cena mat 1984* 225 PLN WTS PLN SM1 250 PLN ZESTAW MONTAŻOWY - drzwi do wnęki, otwieranie do środka i na zewnątrz Kod ZESTAW MONTAŻOWY - drzwi+ścianka boczna, otwieranie do środka i na zewnątrz Kod Kolor 06=Czarny mat Kolor 06=Czarny mat Cena V2.SOL PLN Cena V3.SOL PLN Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. 39

36 Top Line S Black to spokojne, symetryczne kształty w subtelnej czarnej oprawie. Wysoka wygoda użytkowania oraz najwyższa jakość elementów dają gwarancję luksusu, komfortu i niezawodności. Elegancja formy wraz ze szlachetnym wykończeniem są inspiracją do stworzenia nowoczesnej, ekskluzywnej aranżacji łazienki. 40

37 KOMFORT & STYL

38 Cechy serii: Drzwi przesuwane z systemem podwójnych rolek ułatwiających przesuwanie Połączenie drzwi i ścianki bocznej profilem typu CLIP Listwa progowa chroniąca krawędź podczas montażu w komplecie, dostęp bez barier Łatwość czyszczenia, system wypinania drzwi przesuwanych Polimerowa powłoka AQUAPERLE w standardzie Bezpieczne szkło hartowane Dostępna w wymiarach standardowych i specjalnych Łatwy montaż 42

39 43

40 DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII + ŚCIANKA BOCZNA TLS2D + TOPF2 DRZWI JEDNOCZĘŚCIOWE ZE ŚCIANKĄ STAŁĄ W LINII TLS2G 44

41 TLS2 Drzwi jednoczęściowe ze ścianką stałą w linii Szkło hartowane 6 mm z powłoką AQUAPERLE. Uszczelka magnetyczna i listwa progowa dostępna w standardzie. WYMIARY STANDARDOWE 2000 mm Strona Model Kolor profili Warianty szkła części stałej części brodzika wejścia G=lewa 06=Czarny 07=Szkło stałej Kod Wymiar D=prawa mat przezroczyste TLS2 G PLN TLS2 D PLN TLS2 G PLN TLS2 D PLN TLS2 G PLN TLS2 D PLN TLS2 G PLN TLS2 D PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SF=Opcjonalne kolory do 2000 TLS2 G SM1 SF PLN TLS2 D SM1 SF PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. TLS2D TOPF2 Ścianka boczna Szkło hartowane 6 mm z powłoką AQUAPERLE. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste TOPF PLN TOPF PLN TOPF PLN TOPF PLN TOPF PLN TOPF PLN TOPF PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SF=Opcjonalne kolory do 2000 TOPF2 SM1 SF PLN do 2000 TOPF2 SM2 SF PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. TOPF2+TLS2D DOPŁATY do ścianki bocznej Ukosy/Wycinki Kod: Z.AUS.001 Cena bazowa jak za wymiar specjalny 425 PLN TLS2G+TOPF2SM Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE drzwi Ścianka b. Informacje techniczne znajdują się na końcu rozdziału. Drzwi do wnęki (-25 mm; +25 mm) Drzwi+ścianka b. 90 (-25 mm; +0 mm) Ścianka boczna 90 (-25 mm; +0 mm) Drzwi+skróc.ścianka b. (-25 mm; +25 mm) Skróc. ścianka b. (-10 mm; +15 mm) (-25 mm; +25 mm) (-10 mm; +15 mm) (-10 mm; +15 mm) (-25 mm; +25 mm) (-10 mm; +15 mm) np.: 1225 np.: Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 45

42 DRZWI ROZSUWANE CZTEROCZĘŚCIOWE DRZWI ROZSUWANE CZTEROCZĘŚCIOWE + ŚCIANKA BOCZNA TLS4 + TOPF2 DRZWI ROZSUWANE CZTEROCZĘŚCIOWE TLS4 46

43 TLS4 Drzwi rozsuwane czteroczęściowe Szkło hartowane 6 mm z powłoką AQUAPERLE. Uszczelka magnetyczna i listwa progowa dostępna w standardzie. WYMIARY STANDARDOWE brodzika ścianki wejścia stałej 2000 mm Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste TLS PLN TLS PLN TLS PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SF=Opcjonalne kolory do 2000 TLS4 SM1 SF PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. TLS4 TOPF2 Ścianka boczna Szkło hartowane 6 mm z powłoką AQUAPERLE. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste TOPF PLN TOPF PLN TOPF PLN TOPF PLN TOPF PLN TOPF PLN TOPF PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE SF=Opcjonalne kolory do 2000 TOPF2 SM1 SF PLN do 2000 TOPF2 SM2 SF PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. TLS4+TOPF2 DOPŁATY do ścianki bocznej Ukosy/Wycinki Kod: Z.AUS.001 Cena bazowa jak za wymiar specjalny 425 PLN TLS4+TOPF2SM Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Drzwi do wnęki brodzika Ścianka b. (-25 mm; +25 mm) Drzwi+ścianka b. 90 (-25 mm; +0 mm) Ścianka boczna 90 (-25 mm; +0 mm) Drzwi+skróc.ścianka b. (-25 mm; +25 mm) Skróc. ścianka b. (-10 mm; +15 mm) (-25 mm; +25 mm) (-10 mm; +15 mm) (-10 mm; +15 mm) (-25 mm; +25 mm) (-10 mm; +15 mm) np.: 1225 np.: Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 47

44 WEJŚCIE NAROŻNE Z DRZWIAMI ROZSUWANYMI WEJŚCIE NAROŻNE Z DRZWIAMI ROZSUWANYMI TLSG + TSLD 48

45 TLS D+G Wejście narożne z drzwiami rozsuwanymi Szkło hartowane 6 mm z powłoką AQUAPERLE. Listwa progowa dostępna w standardzie. Kompletne wejście narożne składa się zawsze ze strony lewej i prawej. WYMIARY STANDARDOWE Cena za stronę Strona Model Kolor profili Warianty szkła montażu brodzika G=lewa 06=Czarny 07=Szkło Kod Wymiar D=prawa mat przezroczyste TLS G PLN TLS D PLN TLS G PLN TLS D PLN TLS G PLN TLS D PLN TLS G PLN TLS D PLN TLS G PLN TLS D PLN Wymiary standardowe przewidziane są do montażu na brodziku. Przy montażu na posadzce, należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. WYMIARY SPECJALNE Cena za stronę SF=Opcjonalne kolory do 2000 TLS G SM1 SF PLN TLS D SM1 SF PLN do 2000 TLS G SM2 SF PLN TLS D SM2 SF PLN Przy zamówieniu należy podać rodzaj montażu: na brodziku lub bezpośrednio na posadzce. Należy uwzględnić informacje techniczne znajdujące się na końcu rozdziału. TLSG + TLSD Zakres regulacji WYMIARY STANDARDOWE WYMIARY SPECJALNE Informacje techniczne znajdują się na końcu rozdziału. Wejście narożne (-25 mm; +0 mm) (-10 mm; +15 mm) np.: Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Przy wymiarach specjalnych nie uwzględniamy zwrotów przy reklamacjach niewynikających z naszej winy. 49

46 INFORMACJE TECHNICZNE INFORMACJE PRZY MONTAŻU: Drzwi + ścianka boczna, wejście narożne TOP-LINE S montowana na brodziku: R A A: szerokość od ściany do zewnętrznego rantu brodzika. A A Widok 1: Przesunięcie szyb do wewnątrz od zewnętrznego rantu brodzika ( R ) uzależnione jest od jego zaokrąglenia oraz jest stałe zarówno przy wymiarach standardowych jak i specjalnych. Oznacza to, że kabiny z serii TOP-LINE S montujemy maksymalnie blisko zewnętrznego rantu brodzika. Drzwi + ścianka boczna, wejście narożne TOP-LINE S montowane bezpośrednio na posadzce: Wymiary części kąpielowej przy montażu elementów o wymiarach standardowych na posadzce A A A A: szerokość od ściany do osi profila poziomego Widok 2: W tym przypadku nie występuje przesunięcie szyb do wewnątrz. Wymiary standardowe A = oś profila Wszystkie elementy standardowe wyposażone są w profil przyścienny z regulacją szerokości -10 mm do +15 mm. W przypadku gdy wymiary części kąpielowej odbiegają od wymiarów z powyższej tabeli konieczne jest zamówienie kabiny w wymiarach specjalnych. 50

47 Profil przyścienny kątowy WTT3 ( ) Profil przyścienny Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. 51

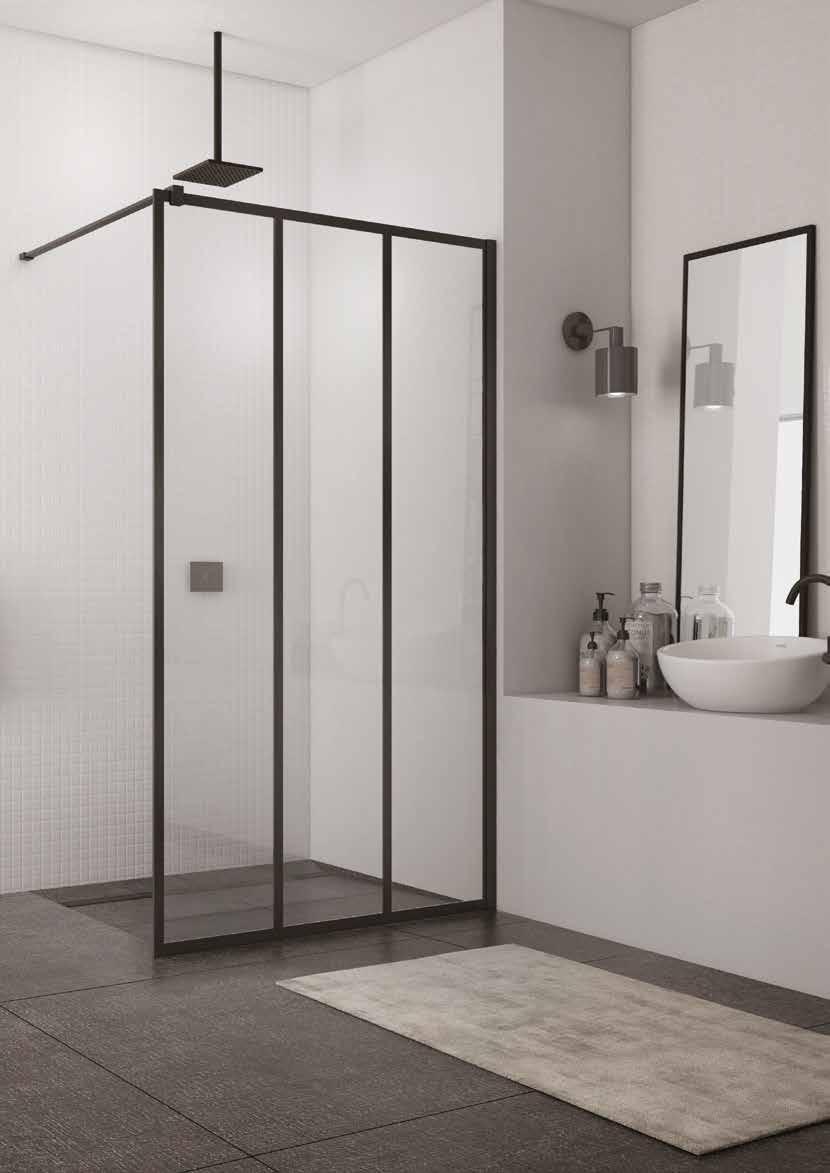

48 Walk In Black to idealne rozwiązanie do loftowej aranżacji łazienki. Mocno zarysowane kontury, geometryczne podziały i ekspresja czarnych linii podkreślają metropolitalny i nowoczesny design przestrzeni. Wolnostojące tafle szkła kreują nowy wymiar przestrzeni kąpielowej, łamiący dotychczasowe standardy w architekturze wnętrz. 52

49 GEOMETRIA & AWANGARDA

50 Cechy serii: Montaż lewo i prawostronny Montaż na brodziku lub na posadzce Listwa progowa chroniąca krawędź podczas montażu w komplecie Polimerowa powłoka AQUAPERLE w standardzie Bezpieczne szkło hartowane 8 mm całkowita wraz z poprzeczką 2017 mm Profil przyścienny z zakresem regulacji Łatwy montaż 54

51 55

52 ŚCIANKA BOCZNA WOLNOSTOJĄCA ŚCIANKA BOCZNA WOLNOSTOJĄCA EASY STR4P CONCEPT WALK-IN EASY - STR4P+STR4P + 2 POPRZECZKI STABILIZUJĄCE + ELEMENT ŁĄCZĄCY VT

53 Walk-In EASY - Ścianka boczna wolnostojąca STR4P Szkło hartowane 8 mm z powłoką AQUAPERLE. Poprzeczka stabilizacyjna o długości 1250 mm w komplecie. całkowita wraz z poprzeczką 2017 mm. Montaż lewo i prawostronny. Szkło przezroczyste. WYMIARY STANDARDOWE brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 07=Szkło przezroczyste STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P Concept Walk-In EASY (dwie ścianki wolnostojące połączone poprzeczką stabilizującą VT90.06) Element łączący VT90.06 Kod VT90.06 Kolor 06=Czarny mat 150 PLN Element łączący VT90.06 umożliwia połączenie dwóch poprzeczek stabilizujących. Dostępny na specjalne zamówienie. Poprzeczki stabilizacyjne wchodzą w skład zestawu i nie ma konieczności domawiania ich osobno. Kompletny zestaw Concept Walk-In EASY składa się z: dwóch ścianek wolnostojących STR4P dwóch poprzeczek stabilizujących profilu przyłączeniowego VT90.06 (na specjalne zamówienie) STR4P Concept Zakres regulacji przy montażu na brodziku - podane poniżej wymiary są zewnętrznymi wymiarami brodzików WYMIARY STANDARDOWE + Ścianka boczna wolnostojąca od ściany do zewnętrznego rantu szyby (-15 mm; +5 mm) Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. Listwa progowa chroniąca krawędź podczas montażu w komplecie. 57

54 ŚCIANKA BOCZNA WOLNOSTOJĄCA ŚCIANKA BOCZNA WOLNOSTOJĄCA EASY LOFT ATTIC - STR4P CONCEPT WALK-IN EASY LOFT ATTIC - STR4P+STR4P + 2 POPRZECZKI STABILIZUJĄCE + ELEMENT ŁĄCZĄCY VT

55 Walk-In EASY Loft Attic - Ścianka boczna wolnostojąca STR4P Szkło hartowane 8 mm z powłoką AQUAPERLE. Poprzeczka stabilizacyjna o długości 1250 mm w komplecie. całkowita wraz z poprzeczką 2017 mm. Montaż lewo i prawostronny. Szkło Loft Attic. WYMIARY STANDARDOWE - czarny druk sitowy brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 69=Szkło Loft Attic STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P Attic Szkło LOFT w wersji 69 ATTIC 997,5 mm Czarny druk sitowy na frontowej stronie powierzchni szkła 800 mm 900 mm 1000 mm 1200 mm 1400 mm Concept Walk-In EASY (dwie ścianki wolnostojące połączone poprzeczką stabilizującą VT90.06) Element łączący VT90.06 Kod VT90.06 Kolor 06=Czarny mat 150 PLN Element łączący VT90.06 umożliwia połączenie dwóch poprzeczek stabilizujących. Dostępny na specjalne zamówienie. Poprzeczki stabilizacyjne wchodzą w skład zestawu i nie ma konieczności domawiania ich osobno. Kompletny zestaw Concept Walk-In EASY składa się z: dwóch ścianek wolnostojących STR4P dwóch poprzeczek stabilizujących profilu przyłączeniowego VT90.06 (na specjalne zamówienie) STR4P Attic Concept Zakres regulacji przy montażu na brodziku - podane poniżej wymiary są zewnętrznymi wymiarami brodzików WYMIARY STANDARDOWE + Ścianka boczna wolnostojąca od ściany do zewnętrznego rantu szyby (-15 mm; +5 mm) Listwa progowa chroniąca krawędź podczas montażu w komplecie. Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. 59

56 ŚCIANKA BOCZNA WOLNOSTOJĄCA ŚCIANKA BOCZNA WOLNOSTOJĄCA EASY LOFT INDUSTRIE - STR4P (WYMIARY STANDARDOWE/SPECJALNE)) CONCEPT WALK-IN EASY LOFT INDUSTRIE - STR4P+STR4P + 2 POPRZECZKI STABILIZUJĄCE + ELEMENT ŁĄCZĄCY VT

57 Walk-In EASY Loft Industrie - Ścianka boczna wolnostojąca STR4P Szkło hartowane 8 mm z powłoką AQUAPERLE. Poprzeczka stabilizacyjna o długości 1250 mm w komplecie. całkowita wraz z poprzeczką 2017 mm. Montaż lewo i prawostronny. Szkło Loft 72. WYMIARY STANDARDOWE - czarny druk sitowy brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 72=Szkło Loft Industrie STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P Industrie Wymiary standardowe: Czarny druk sitowy na frontowej stronie powierzchni szkła Wymiary specjalne: Wysokiej jakości folia PVC (0,070 mm) klejona na przedniej stronie szkła mm 800 mm 900 mm mm 1200 mm 1400 mm WYMIARY SPECJALNE - folia PVC brodzika do 2000 STR4P SM PLN STR4P Industrie SM1 Concept Walk-In EASY (dwie ścianki wolnostojące połączone poprzeczką stabilizującą VT90.06) Element łączący VT90.06 Kod VT90.06 Kolor 06=Czarny mat 150 PLN Element łączący VT90.06 umożliwia połączenie dwóch poprzeczek stabilizujących. Dostępny na specjalne zamówienie. Poprzeczki stabilizacyjne wchodzą w skład zestawu i nie ma konieczności domawiania ich osobno. Kompletny zestaw Concept Walk-In EASY składa się z: dwóch ścianek wolnostojących STR4P dwóch poprzeczek stabilizujących profilu przyłączeniowego VT90.06 (na specjalne zamówienie) STR4P Industrie Concept Zakres regulacji przy montażu na brodziku - podane poniżej wymiary są zewnętrznymi wymiarami brodzików WYMIARY STANDARDOWE + Ścianka boczna wolnostojąca od ściany do zewnętrznego rantu szyby (-15 mm; +5 mm) Listwa progowa chroniąca krawędź podczas montażu w komplecie. Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. 61

58 ŚCIANKA BOCZNA WOLNOSTOJĄCA ŚCIANKA BOCZNA WOLNOSTOJĄCA EASY LOFT 73 - STR4P CONCEPT WALK-IN EASY LOFT 73 - STR4P+STR4P + 2 POPRZECZKI STABILIZUJĄCE + ELEMENT ŁĄCZĄCY VT

59 Walk-In EASY Loft 73 - Ścianka boczna wolnostojąca STR4P Szkło hartowane 8 mm z powłoką AQUAPERLE. Poprzeczka stabilizacyjna o długości 1250 mm w komplecie. całkowita wraz z poprzeczką 2017 mm. Montaż lewo i prawostronny. Szkło Loft 73. WYMIARY STANDARDOWE - folia PVC brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 73=Szkło Loft STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P LOFT 73 Wysokiej jakości folia PVC (0,070 mm) klejona na przedniej stronie szkła 800 mm 900 mm 1000 mm 1200 mm 1400 mm WYMIARY SPECJALNE - folia PVC brodzika STR4P SM PLN Concept Walk-In EASY (dwie ścianki wolnostojące połączone poprzeczką stabilizującą VT90.06) Element łączący VT90.06 Kod VT90.06 Kolor 06=Czarny mat 150 PLN Element łączący VT90.06 umożliwia połączenie dwóch poprzeczek stabilizujących. Dostępny na specjalne zamówienie. Kompletny zestaw Concept Walk-In EASY składa się z: dwóch ścianek wolnostojących STR4P dwóch poprzeczek stabilizujących profilu przyłączeniowego VT90.06 (na specjalne zamówienie) Poprzeczki stabilizacyjne wchodzą w skład zestawu i nie ma konieczności domawiania ich osobno. STR4P LOFT 73 Concept Zakres regulacji przy montażu na brodziku - podane poniżej wymiary są zewnętrznymi wymiarami brodzików WYMIARY STANDARDOWE + Ścianka boczna wolnostojąca od ściany do zewnętrznego rantu szyby (-15 mm; +5 mm) Listwa progowa chroniąca krawędź podczas montażu w komplecie. Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. 63

60 ŚCIANKA BOCZNA WOLNOSTOJĄCA ŚCIANKA BOCZNA WOLNOSTOJĄCA EASY LOFT 75 - STR4P CONCEPT WALK-IN EASY LOFT 75 - STR4P+STR4P + 2 POPRZECZKI STABILIZUJĄCE + ELEMENT ŁĄCZĄCY VT

61 Walk-In EASY Loft 75 - Ścianka boczna wolnostojąca STR4P Szkło hartowane 8 mm z powłoką AQUAPERLE. Poprzeczka stabilizacyjna o długości 1250 mm w komplecie. całkowita wraz z poprzeczką 2017 mm. Montaż lewo i prawostronny. Szkło Loft 75. WYMIARY STANDARDOWE - folia PVC brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 75=Szkło Loft STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN Układ dla szerokości: mm Układ dla szerokości: mm STR4P LOFT 75 Design 3x4 Wysokiej jakości folia PVC (0,070 mm) klejona na przedniej stronie szkła 800 mm 900 mm WYMIARY SPECJALNE - folia PVC brodzika do 2000 STR4P SM PLN UWAGA: dla szerokości specjalnych w zakresie mm nadruk dostępny jest w opcji tylko 4x mm 1200 mm 1400 mm STR4P LOFT 75 Design 4x4 Concept Walk-In EASY (dwie ścianki wolnostojące połączone poprzeczką stabilizującą VT90.06) Element łączący VT90.06 Kod VT90.06 Kolor 06=Czarny mat 150 PLN Element łączący VT90.06 umożliwia połączenie dwóch poprzeczek stabilizujących. Dostępny na specjalne zamówienie. Poprzeczki stabilizacyjne wchodzą w skład zestawu i nie ma konieczności domawiania ich osobno. Kompletny zestaw Concept Walk-In EASY składa się z: dwóch ścianek wolnostojących STR4P dwóch poprzeczek stabilizujących profilu przyłączeniowego VT90.06 (na specjalne zamówienie) STR4P LOFT 75 Concept Zakres regulacji przy montażu na brodziku - podane poniżej wymiary są zewnętrznymi wymiarami brodzików WYMIARY STANDARDOWE + Ścianka boczna wolnostojąca od ściany do zewnętrznego rantu szyby (-15 mm; +5 mm) Listwa progowa chroniąca krawędź podczas montażu w komplecie. Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. 65

62 ŚCIANKA BOCZNA WOLNOSTOJĄCA ŚCIANKA BOCZNA WOLNOSTOJĄCA EASY LOFT 76 - STR4P CONCEPT WALK-IN EASY LOFT 76 - STR4P+STR4P + 2 POPRZECZKI STABILIZUJĄCE + ELEMENT ŁĄCZĄCY VT

63 Walk-In EASY Loft 76 - Ścianka boczna wolnostojąca STR4P Szkło hartowane 8 mm z powłoką AQUAPERLE. Poprzeczka stabilizacyjna o długości 1250 mm w komplecie. całkowita wraz z poprzeczką 2017 mm. Montaż lewo i prawostronny. Szkło Loft 76. WYMIARY STANDARDOWE - folia PVC brodzika Model Kolor profili Warianty szkła Kod Wymiar 06=Czarny mat 76=Szkło Loft STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P PLN STR4P LOFT 76 Wysokiej jakości folia PVC (0,070 mm) klejona na przedniej stronie szkła Układ dla szerokości: mm Układ dla szerokości: mm 800 mm 900 mm 1000 mm 1200 mm 1400 mm WYMIARY SPECJALNE - folia PVC brodzika STR4P SM PLN UWAGA: dla szerokości specjalnych w zakresie mm nadruk dostępny jest w opcji tylko 4x2. Concept Walk-In EASY (dwie ścianki wolnostojące połączone poprzeczką stabilizującą VT90.06) Element łączący VT90.06 Kod VT90.06 Kolor 06=Czarny mat 150 PLN Element łączący VT90.06 umożliwia połączenie dwóch poprzeczek stabilizujących. Dostępny na specjalne zamówienie. Poprzeczki stabilizacyjne wchodzą w skład zestawu i nie ma konieczności domawiania ich osobno. Kompletny zestaw Concept Walk-In EASY składa się z: dwóch ścianek wolnostojących STR4P dwóch poprzeczek stabilizujących profilu przyłączeniowego VT90.06 (na specjalne zamówienie) STR4P LOFT 76 Concept Zakres regulacji przy montażu na brodziku - podane poniżej wymiary są zewnętrznymi wymiarami brodzików WYMIARY STANDARDOWE + Ścianka boczna wolnostojąca od ściany do zewnętrznego rantu szyby (-15 mm; +5 mm) Listwa progowa chroniąca krawędź podczas montażu w komplecie. Ceny netto. Należy doliczyć podatek VAT. Wymiary w mm. Zastrzegamy sobie prawo do zmian technicznych. 67

64 Black Line to połączenie minimalistycznych, perfekcyjnie czarnych detali z funkcjonalnością produktu. Poprzeczka stabilizacyjna ANNEA Zawiasy Annea Black Uchwyt Annea Black Szkło Industrie WALK IN Black

65 Wspornik narożny SOLINO Uchwyt SOLINO Black Szkło Attic WALK IN Black Uchwyty TOP LINE S Black Łatwe czyszczenie: wypinana prowadnica TOP LINE S Black DESIGN & FUNKCJONALNOŚĆ
