1 INSTRUKCJA OBSŁUGI 5 PORTOWY PRZEŁĄCZNIK ETHERNET 4 PORTOWY PoE REPOTEC RP-PE054J Wersja 1.0

2 Wstęp 5 portowy przełącznik ethernet, gdzie 4 porty są typu PoE 10/100Mbps (Power over Ethernet) i zapewniają możliwość zasilania podłączonego urządzenia z mocą do 48W po kablu miedzianym (skrętka) plus jeden port 10/100Mbps (uplink). Każdy z portów równocześnie zapewnia pasmo o szerokości 200Mbps w trybie pełnego du pleksu. Wbudowana opcja store and forward maksymalizuje jakość transmisji przy minimalnej ilości propagowanych nieprawidłowych pakietów. Nota aplikacyjna Ostrzeżenie Należy zapewnić warunki do bezpiecznej pracy z urządzeniem. Dokonanie przez użytkownika jakichkolwiek własnych zmian w urządzeniu może spowodować jego nieprawidłowe funkcjonowanie. Bezpieczeństwo użytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania przełącznik PoE RP-PE054J, zewnętrzny zasilacz (DC48V/1,25A) kabel zasilający 230V, niniejsza instrukcja obsługi. Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń należy niezwłocznie skontaktować się z dostawcą. Prosimy również o sprawdzenie zgodności zawartości opakowania z powyżej zamieszczoną listą. 2. Zasady bezpieczeństwa Konstrukcja przełącznika PoE RP-PE054J jest zgodna z przepisami w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych. przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie należy odłączyć od zasilania, nie stosować uszkodzonych lub zużytych przewodów zasilania, gdyż powodują one znaczne zagrożenie dla bezpieczeństwa użytkownika, nie stosować urządzenia w miejscach występowania substancji łatwopalnych, zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, upewnić się, że urządzenie zostało odpowiednio zamocowane, urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać, aż wilgoć odparuje. Uwaga: Nie należy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne może spowodować uszkodzenie urządzenia. 3. Budowa urządzenia 3.1 Panel przedni Strona 2

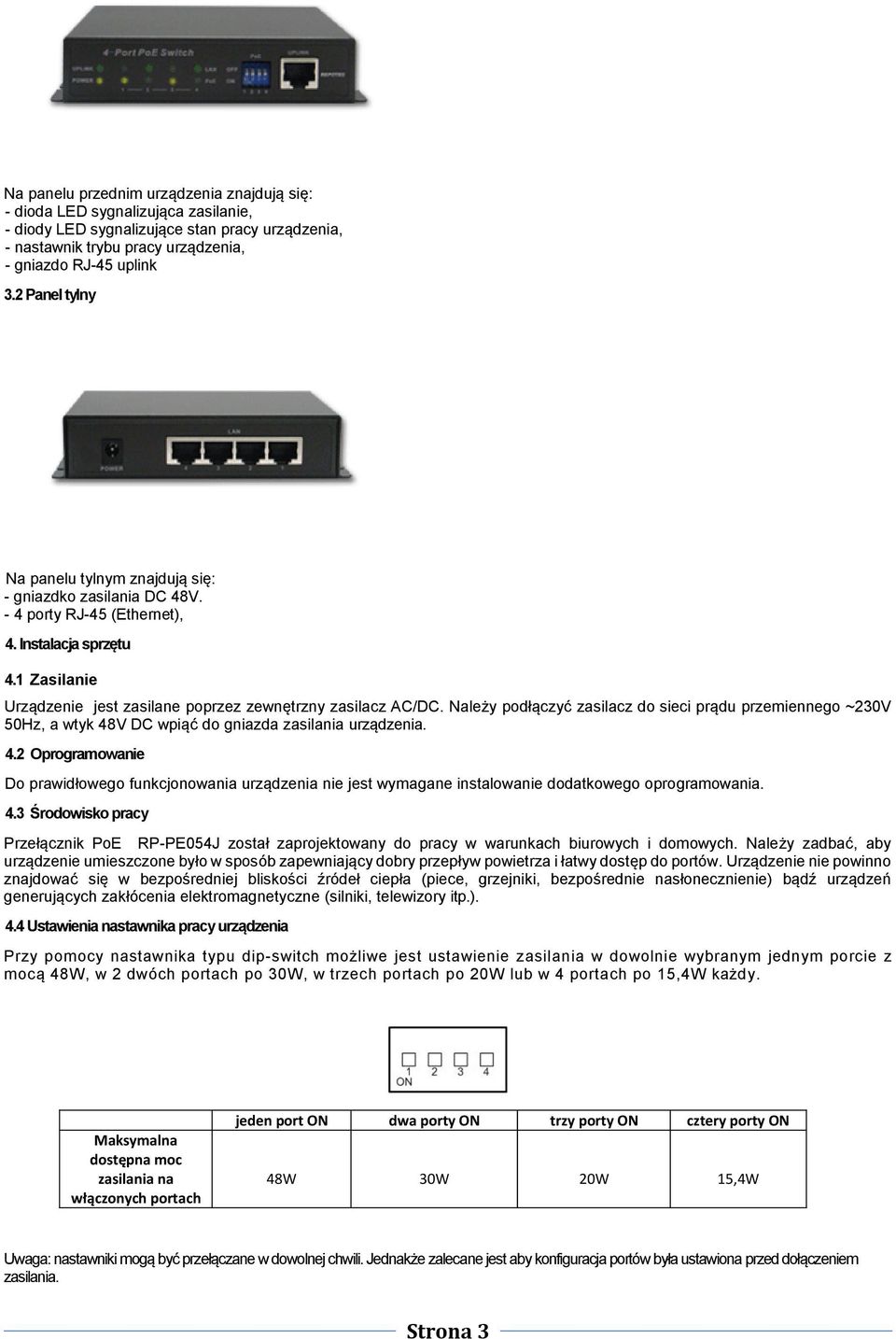

3 Na panelu przednim urządzenia znajdują się: - dioda LED sygnalizująca zasilanie, - diody LED sygnalizujące stan pracy urządzenia, - nastawnik trybu pracy urządzenia, - gniazdo RJ-45 uplink 3.2 Panel tylny Na panelu tylnym znajdują się: - gniazdko zasilania DC 48V. - 4 porty RJ-45 (Ethernet), 4. Instalacja sprzętu 4.1 Zasilanie Urządzenie jest zasilane poprzez zewnętrzny zasilacz AC/DC. Należy podłączyć zasilacz do sieci prądu przemiennego ~230V 50Hz, a wtyk 48V DC wpiąć do gniazda zasilania urządzenia. 4.2 Oprogramowanie Do prawidłowego funkcjonowania urządzenia nie jest wymagane instalowanie dodatkowego oprogramowania. 4.3 Środowisko pracy Przełącznik PoE RP-PE054J został zaprojektowany do pracy w warunkach biurowych i domowych. Należy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.). 4.4 Ustawienia nastawnika pracy urządzenia Przy pomocy nastawnika typu dip-switch możliwe jest ustawienie zasilania w dowolnie wybranym jednym porcie z mocą 48W, w 2 dwóch portach po 30W, w trzech portach po 20W lub w 4 portach po 15,4W każdy. Maksymalna dostępna moc zasilania na włączonych portach jeden port ON dwa porty ON trzy porty ON cztery porty ON 48W 30W 20W 15,4W Uwaga: nastawniki mogą być przełączane w dowolnej chwili. Jednakże zalecane jest aby konfiguracja portów była ustawiona przed dołączeniem zasilania. Strona 3

4 5. Diody LED Diody LED informują o statusie pracy urządzenia. Dioda LED Status Opis Power Świeci Podłączono zasilanie Diody UPLINK Diody PoE Nie świeci Świeci Pulsuje szybko Pulsuje wolno Świeci Nie świeci Nie podłączono zasilania Zestawiono poprawne połączenie Transmisja z prędkością 100Mbps Transmisja z prędkością 10Mbps Załączone napięcie PoE Brak napięcia PoE port zachowuje się jak zwykły port LAN 6. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów,i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji. 7. Parametry techniczne Standard PoE Przełącznik Ethernet Wskaźniki LED Zasilanie Moc pobierana przez urządzenie Wilgotność Temperatura Certyfikaty IEEE BaseT IEEE802.3u 100BaseT IEEE 802.3x Flow Control 4 x RJ-45 porty PoE, 10/100 Mbps Maksymalna dostarczana moc PoE 61,6W Pojemność rejestru MAC Address = 2K Bufor pamięci = 512 Kbitów Store and Forward Auto MDIX Auto negocjacja prędkości transmisji Non-blocking 1 x Power, Link/Act 10/100Mbps, PoE On/Off na każdy port Zasilacz zewnętrzny ~90-260V AC, 50-60HZ 48V DC, 1,25A, max 65W 3W (max) Użytkowania 10% 90% (nie kondensująca) Składowania 5% 95% (nie kondensująca) Użytkowania 0 0 C 40 0 C Składowania C 70 0 C FCC Class B, CE W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Strona 4

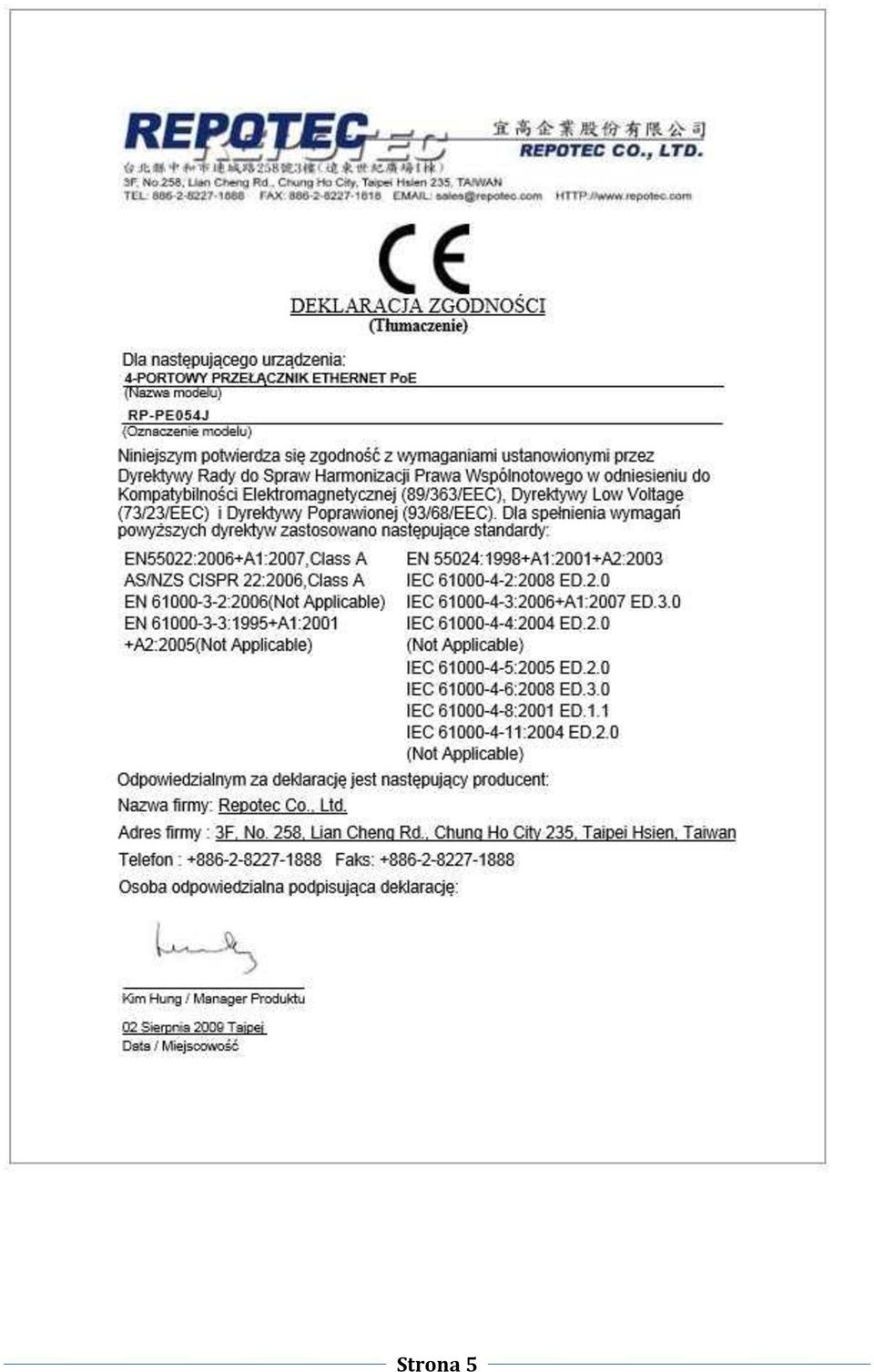

5 Strona 5

6 Strona 6
