1 INSTRUKCJA OBSŁUGI Nr produktu Zestaw do bezprzewodowej transmisji HDMI z wtykowym nadajnikiem, CE Strona 1 z 6

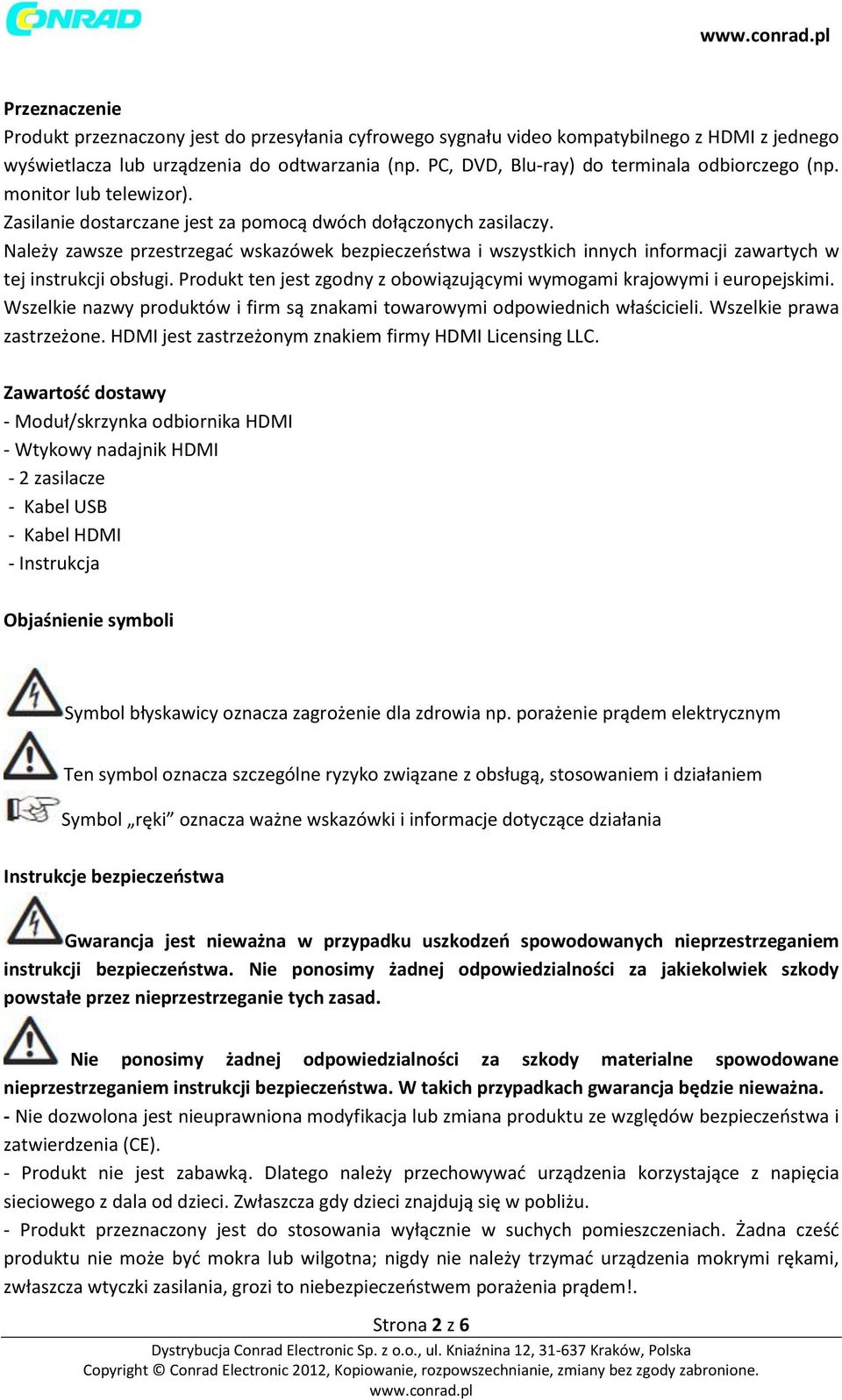

2 Przeznaczenie Produkt przeznaczony jest do przesyłania cyfrowego sygnału video kompatybilnego z HDMI z jednego wyświetlacza lub urządzenia do odtwarzania (np. PC, DVD, Blu-ray) do terminala odbiorczego (np. monitor lub telewizor). Zasilanie dostarczane jest za pomocą dwóch dołączonych zasilaczy. Należy zawsze przestrzegać wskazówek bezpieczeństwa i wszystkich innych informacji zawartych w tej instrukcji obsługi. Produkt ten jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Wszelkie nazwy produktów i firm są znakami towarowymi odpowiednich właścicieli. Wszelkie prawa zastrzeżone. HDMI jest zastrzeżonym znakiem firmy HDMI Licensing LLC. Zawartość dostawy - Moduł/skrzynka odbiornika HDMI - Wtykowy nadajnik HDMI - 2 zasilacze - Kabel USB - Kabel HDMI - Instrukcja Objaśnienie symboli Symbol błyskawicy oznacza zagrożenie dla zdrowia np. porażenie prądem elektrycznym Ten symbol oznacza szczególne ryzyko związane z obsługą, stosowaniem i działaniem Symbol ręki oznacza ważne wskazówki i informacje dotyczące działania Instrukcje bezpieczeństwa Gwarancja jest nieważna w przypadku uszkodzeń spowodowanych nieprzestrzeganiem instrukcji bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za jakiekolwiek szkody powstałe przez nieprzestrzeganie tych zasad. Nie ponosimy żadnej odpowiedzialności za szkody materialne spowodowane nieprzestrzeganiem instrukcji bezpieczeństwa. W takich przypadkach gwarancja będzie nieważna. - Nie dozwolona jest nieuprawniona modyfikacja lub zmiana produktu ze względów bezpieczeństwa i zatwierdzenia (CE). - Produkt nie jest zabawką. Dlatego należy przechowywać urządzenia korzystające z napięcia sieciowego z dala od dzieci. Zwłaszcza gdy dzieci znajdują się w pobliżu. - Produkt przeznaczony jest do stosowania wyłącznie w suchych pomieszczeniach. Żadna cześć produktu nie może być mokra lub wilgotna; nigdy nie należy trzymać urządzenia mokrymi rękami, zwłaszcza wtyczki zasilania, grozi to niebezpieczeństwem porażenia prądem!. Strona 2 z 6

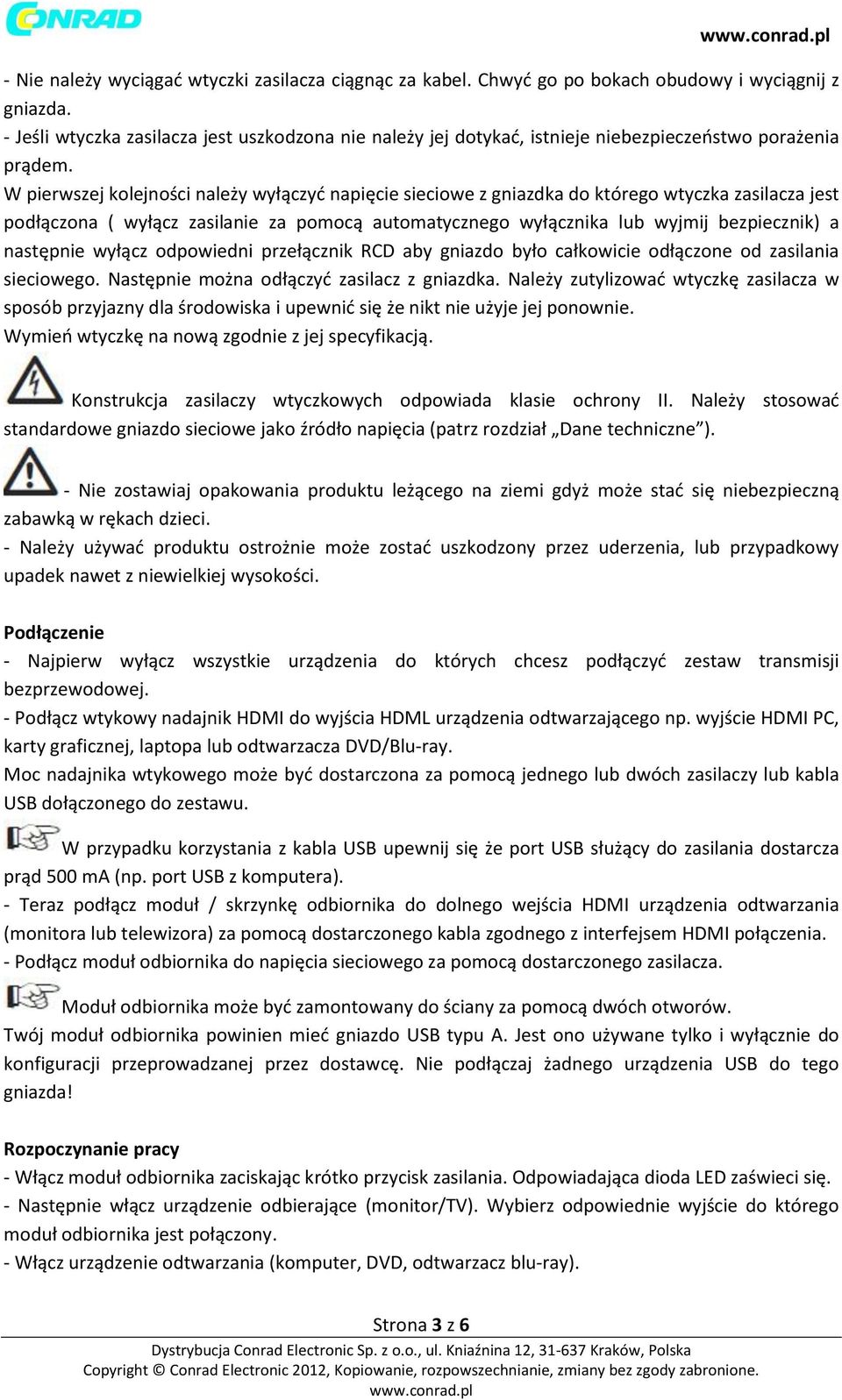

3 - Nie należy wyciągać wtyczki zasilacza ciągnąc za kabel. Chwyć go po bokach obudowy i wyciągnij z gniazda. - Jeśli wtyczka zasilacza jest uszkodzona nie należy jej dotykać, istnieje niebezpieczeństwo porażenia prądem. W pierwszej kolejności należy wyłączyć napięcie sieciowe z gniazdka do którego wtyczka zasilacza jest podłączona ( wyłącz zasilanie za pomocą automatycznego wyłącznika lub wyjmij bezpiecznik) a następnie wyłącz odpowiedni przełącznik RCD aby gniazdo było całkowicie odłączone od zasilania sieciowego. Następnie można odłączyć zasilacz z gniazdka. Należy zutylizować wtyczkę zasilacza w sposób przyjazny dla środowiska i upewnić się że nikt nie użyje jej ponownie. Wymień wtyczkę na nową zgodnie z jej specyfikacją. Konstrukcja zasilaczy wtyczkowych odpowiada klasie ochrony II. Należy stosować standardowe gniazdo sieciowe jako źródło napięcia (patrz rozdział Dane techniczne ). - Nie zostawiaj opakowania produktu leżącego na ziemi gdyż może stać się niebezpieczną zabawką w rękach dzieci. - Należy używać produktu ostrożnie może zostać uszkodzony przez uderzenia, lub przypadkowy upadek nawet z niewielkiej wysokości. Podłączenie - Najpierw wyłącz wszystkie urządzenia do których chcesz podłączyć zestaw transmisji bezprzewodowej. - Podłącz wtykowy nadajnik HDMI do wyjścia HDML urządzenia odtwarzającego np. wyjście HDMI PC, karty graficznej, laptopa lub odtwarzacza DVD/Blu-ray. Moc nadajnika wtykowego może być dostarczona za pomocą jednego lub dwóch zasilaczy lub kabla USB dołączonego do zestawu. W przypadku korzystania z kabla USB upewnij się że port USB służący do zasilania dostarcza prąd 500 ma (np. port USB z komputera). - Teraz podłącz moduł / skrzynkę odbiornika do dolnego wejścia HDMI urządzenia odtwarzania (monitora lub telewizora) za pomocą dostarczonego kabla zgodnego z interfejsem HDMI połączenia. - Podłącz moduł odbiornika do napięcia sieciowego za pomocą dostarczonego zasilacza. Moduł odbiornika może być zamontowany do ściany za pomocą dwóch otworów. Twój moduł odbiornika powinien mieć gniazdo USB typu A. Jest ono używane tylko i wyłącznie do konfiguracji przeprowadzanej przez dostawcę. Nie podłączaj żadnego urządzenia USB do tego gniazda! Rozpoczynanie pracy - Włącz moduł odbiornika zaciskając krótko przycisk zasilania. Odpowiadająca dioda LED zaświeci się. - Następnie włącz urządzenie odbierające (monitor/tv). Wybierz odpowiednie wyjście do którego moduł odbiornika jest połączony. - Włącz urządzenie odtwarzania (komputer, DVD, odtwarzacz blu-ray). Strona 3 z 6

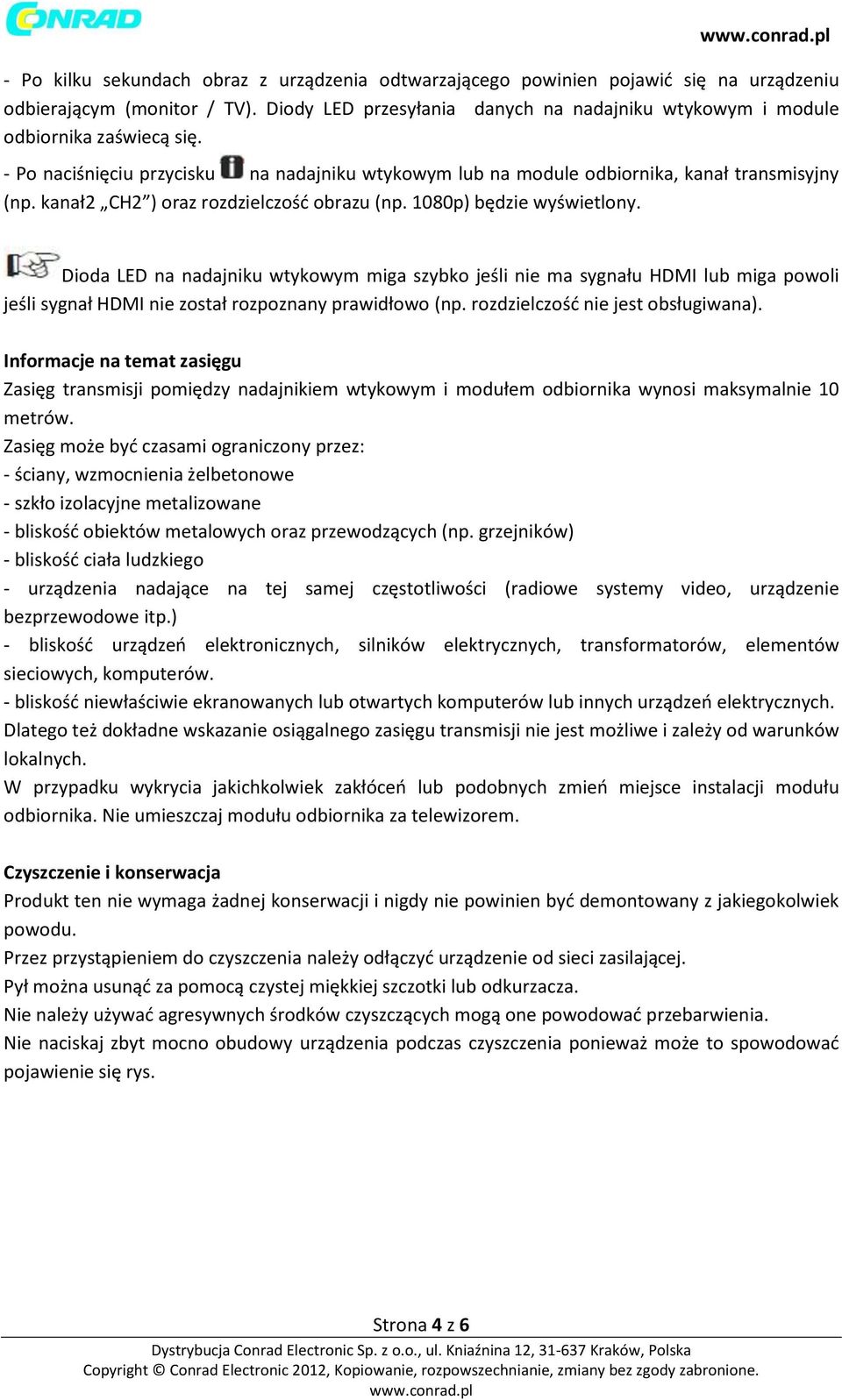

4 - Po kilku sekundach obraz z urządzenia odtwarzającego powinien pojawić się na urządzeniu odbierającym (monitor / TV). Diody LED przesyłania danych na nadajniku wtykowym i module odbiornika zaświecą się. - Po naciśnięciu przycisku na nadajniku wtykowym lub na module odbiornika, kanał transmisyjny (np. kanał2 CH2 ) oraz rozdzielczość obrazu (np. 1080p) będzie wyświetlony. Dioda LED na nadajniku wtykowym miga szybko jeśli nie ma sygnału HDMI lub miga powoli jeśli sygnał HDMI nie został rozpoznany prawidłowo (np. rozdzielczość nie jest obsługiwana). Informacje na temat zasięgu Zasięg transmisji pomiędzy nadajnikiem wtykowym i modułem odbiornika wynosi maksymalnie 10 metrów. Zasięg może być czasami ograniczony przez: - ściany, wzmocnienia żelbetonowe - szkło izolacyjne metalizowane - bliskość obiektów metalowych oraz przewodzących (np. grzejników) - bliskość ciała ludzkiego - urządzenia nadające na tej samej częstotliwości (radiowe systemy video, urządzenie bezprzewodowe itp.) - bliskość urządzeń elektronicznych, silników elektrycznych, transformatorów, elementów sieciowych, komputerów. - bliskość niewłaściwie ekranowanych lub otwartych komputerów lub innych urządzeń elektrycznych. Dlatego też dokładne wskazanie osiągalnego zasięgu transmisji nie jest możliwe i zależy od warunków lokalnych. W przypadku wykrycia jakichkolwiek zakłóceń lub podobnych zmień miejsce instalacji modułu odbiornika. Nie umieszczaj modułu odbiornika za telewizorem. Czyszczenie i konserwacja Produkt ten nie wymaga żadnej konserwacji i nigdy nie powinien być demontowany z jakiegokolwiek powodu. Przez przystąpieniem do czyszczenia należy odłączyć urządzenie od sieci zasilającej. Pył można usunąć za pomocą czystej miękkiej szczotki lub odkurzacza. Nie należy używać agresywnych środków czyszczących mogą one powodować przebarwienia. Nie naciskaj zbyt mocno obudowy urządzenia podczas czyszczenia ponieważ może to spowodować pojawienie się rys. Strona 4 z 6

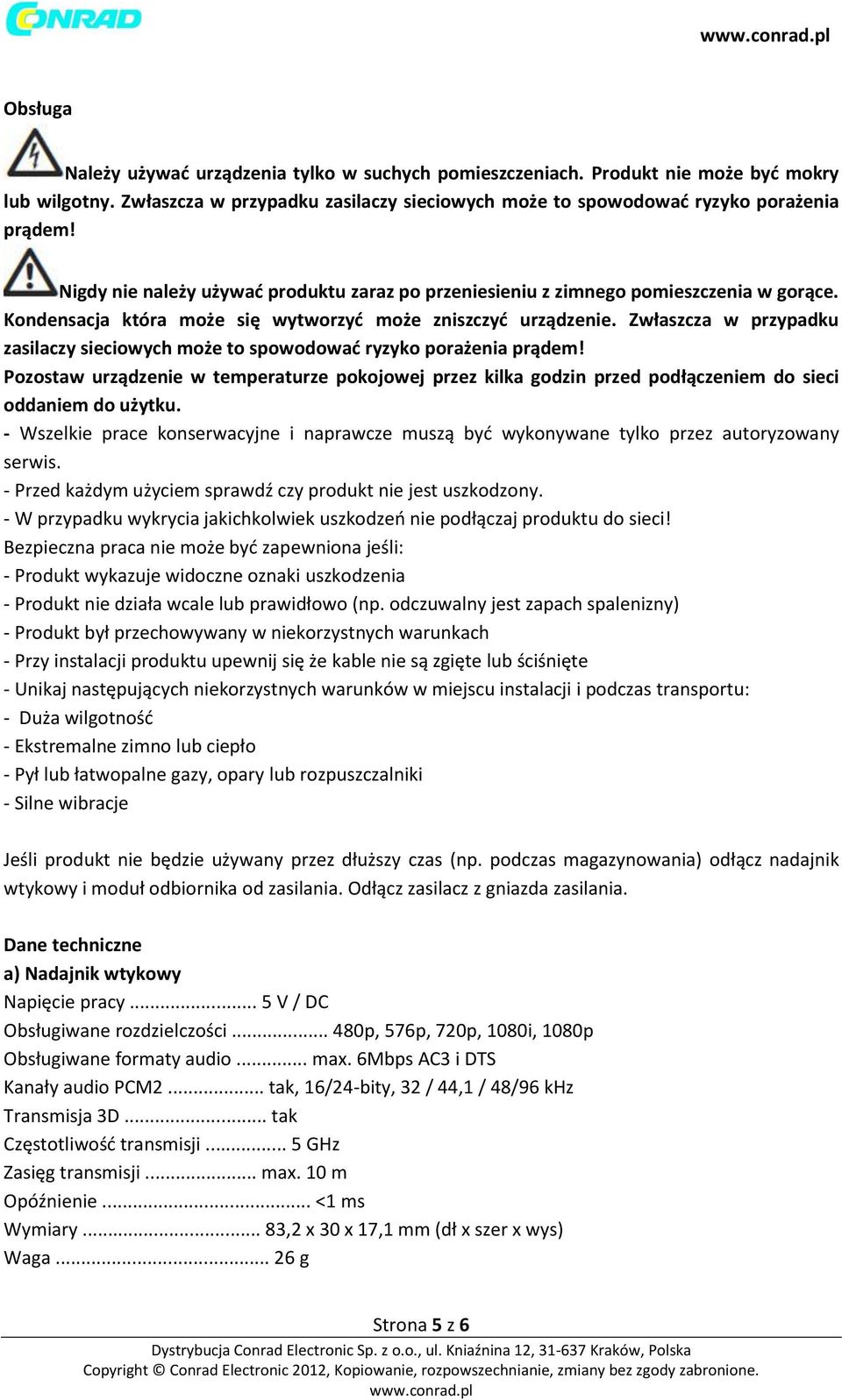

5 Obsługa Należy używać urządzenia tylko w suchych pomieszczeniach. Produkt nie może być mokry lub wilgotny. Zwłaszcza w przypadku zasilaczy sieciowych może to spowodować ryzyko porażenia prądem! Nigdy nie należy używać produktu zaraz po przeniesieniu z zimnego pomieszczenia w gorące. Kondensacja która może się wytworzyć może zniszczyć urządzenie. Zwłaszcza w przypadku zasilaczy sieciowych może to spowodować ryzyko porażenia prądem! Pozostaw urządzenie w temperaturze pokojowej przez kilka godzin przed podłączeniem do sieci oddaniem do użytku. - Wszelkie prace konserwacyjne i naprawcze muszą być wykonywane tylko przez autoryzowany serwis. - Przed każdym użyciem sprawdź czy produkt nie jest uszkodzony. - W przypadku wykrycia jakichkolwiek uszkodzeń nie podłączaj produktu do sieci! Bezpieczna praca nie może być zapewniona jeśli: - Produkt wykazuje widoczne oznaki uszkodzenia - Produkt nie działa wcale lub prawidłowo (np. odczuwalny jest zapach spalenizny) - Produkt był przechowywany w niekorzystnych warunkach - Przy instalacji produktu upewnij się że kable nie są zgięte lub ściśnięte - Unikaj następujących niekorzystnych warunków w miejscu instalacji i podczas transportu: - Duża wilgotność - Ekstremalne zimno lub ciepło - Pył lub łatwopalne gazy, opary lub rozpuszczalniki - Silne wibracje Jeśli produkt nie będzie używany przez dłuższy czas (np. podczas magazynowania) odłącz nadajnik wtykowy i moduł odbiornika od zasilania. Odłącz zasilacz z gniazda zasilania. Dane techniczne a) Nadajnik wtykowy Napięcie pracy... 5 V / DC Obsługiwane rozdzielczości p, 576p, 720p, 1080i, 1080p Obsługiwane formaty audio... max. 6Mbps AC3 i DTS Kanały audio PCM2... tak, 16/24-bity, 32 / 44,1 / 48/96 khz Transmisja 3D... tak Częstotliwość transmisji... 5 GHz Zasięg transmisji... max. 10 m Opóźnienie... <1 ms Wymiary... 83,2 x 30 x 17,1 mm (dł x szer x wys) Waga g Strona 5 z 6

6 b) Moduł odbiornika Napięcie pracy... 5 V / DC Wymiary x 95 x 32 mm (dł x szer x wys) Waga g c) Zasilacze sieciowe (2 sztuki) Napięcie pracy V / AC, Hz Wyjście... 5 V / DC, 1,5 A Strona 6 z 6
