2 SPIS ZAWARTOŚCI PROJEKTU A. CZĘŚĆ OPISOWA: 1. Strona tytułowa. 2. Spis zawartości projektu. 3. Opis techniczny. 4. Oświadczenie projektanta o sporządzeniu projektu zgodnie z obowiązującymi przepisami. 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 6. Kserokopie uprawnień projektanta. B. CZĘŚĆ RYSUNKOWA: 1. Rys. A-01 PZT - Zagospodarowanie terenu 2. Rys. A-02 Rzut - zestawienie urządzeń 3. Rys. A-03 Rzut - zestawienie nawierzchni 4. Rys. A-04 Szczegół I nawierzchnia pomarańczowa 5. Rys. A-05 Szczegół II nawierzchnia niebieska 6. Rys. A-06 Szczegół III nawierzchnia z kostki 7. Rys. A-07 Szczegół IV zestawienie zieleni 8. Rys. A- 08 Przekroje nawierzchni

3 OPIS TECHNICZNY do projektu szkolnego placu zabaw przy Szkole Podstawowej nr 70 w Poznaniu 1. Przedmiot inwestycji. Przedmiotem inwestycji jest utworzenie dużego szkolnego placu zabaw o powierzchni około 500 m2 w ramach rządowego programu Radosna Szkoła przy Szkole Podstawowej nr 70 w Poznaniu. Celem programu jest zapewnienie najmłodszym uczniom właściwego rozwoju psychofizycznego i warunków do aktywności ruchowej. 2. Podstawa opracowania. - mapa do celów informacyjnych - skala 1:500, - zlecenie i wytyczne inwestora, - koncepcja idei zagospodarowania szkolnych placów zabaw i szkolnych miejsc zabaw dla dzieci młodszych Ministerstwa Edukacji Narodowej w ramach programu Radosna Szkoła, - normy odnoszące się do placów zabaw: PN EN :2009, PN EN :2009, PN EN :2009, PN EN :2009, PN EN :2009, PN EN :2009, PN EN :2009, PN EN :2009, PN EN :2009, PN EN 1177:2009, - rozporządzenie z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), - obowiązujące normy i przepisy. 3. Istniejący stan zagospodarowania terenu. Projektowany plac zabaw znajdować się będzie na działce ew. nr 233/2, obręb 021, w Poznaniu przy ul. Pięknej 37. W sąsiedztwie znajdują się budynki szkoły podstawowej (od strony północnej i północno zachodniej) oraz jezdnia asfaltowa od strony południowej odgrodzona od terenu placu ogrodzeniem szkoły. W bezpośrednim sąsiedztwie projektowanego placu od strony zachodniej znajdować się będzie boisko szkolne. Teren pod plac zabaw nie jest uzbrojony. W chwili obecnej na obszarze objętym opracowaniem nie znajdują się, ani nie są planowane żadne obiekty kubaturowe. Teren przeznaczony pod urządzenie placu zabaw posiada nawierzchnię trawiastą. Na terenie tym występują drzewa liściaste o obwodzie od cm. W ramach inwestycji przewiduje się wycinkę części drzew zgodnie z uzyskanym pozwoleniem z Wydziału Ochrony Środowiska Urzędu Miasta Poznania. W ramach realizacji przewiduje się odświeżenie istniejącego ogrodzenia z siatki oraz usunięcie części podmurówki betonowej, celem przestawienia pojemników na odpady i tym samym dostosowania terenu do wjazdu pojazdów obsługi komunalnej. Na terenie pod plac zabaw znajdują się urządzenia zabawowe, częściowo do usunięcia, a częściowo do przestawienia w miejsce wskazane przez zamawiającego na przedmiotowej działce.

4 Do placu zabaw prowadzą ścieżki komunikacyjne w postaci : chodnika o nawierzchni asfaltowej od strony zachodniej, łączącego plac przed budynkiem szkoły z boiskiem szkolnym., Przewiduje się połączenie ścieżki istniejącej z projektowanymi ciągami komunikacyjnymi. UWAGA: Teren pod projektowany plac zabaw nie posiada drogi dojazdowej. Bezpośredni ruch pojazdów niezbędnych do realizacji robót odbywać się będzie od strony północno - zachodniej projektowanego placu zabaw. Wykonawca winien zachować szczególną ostrożność podczas wykonywania robót i zabezpieczyć miejsce prowadzenia robót. W przypadku powstania uszkodzeń w skutek wprowadzenia pojazdów ciężkich bądź niewłaściwe zabezpieczenie terenu lub inne zaniedbania wykonawcy, zobowiązany on będzie do dokonania naprawy szkód na własny koszt. Istnieje możliwość organizacji dojazdu do miejsca prowadzenia robót od strony południowej (od ulicy Swojskiej), poprzez demontaż przęseł ogrodzeniowych. W takim przypadku wykonawca winien zdemontować i zabezpieczyć na czas realizacji robót elementy z demontażu, następnie po zakończeniu robót dokonać ponownego montażu z wymianą podmurówki zdemontowanego ogrodzenia na nowa. W przypadku organizacji dojazdu do miejsca prowadzenia robót poprzez wariant demontażu ogrodzenia, wszelkie pozwolenia i uzgodnienia w zakresie zajęcia i zabezpieczenia chodnika i jezdni w miejscu wjazdu wykonawca uzyska we własnym zakresie i na własny koszt. Zamawiający wymaga aby roboty były prowadzone w czasie wolnym od zajęć szkolnych i w sposób możliwie ograniczający wjazd na tereny boiska. 4. Projektowane zagospodarowanie terenu. W ramach projektu szkolnego placu zabaw przedstawiono komplet urządzeń zabawowych w postaci pojedynczych elementów lub ich zestawów łączonych w układy złożone. Fragment działki, przeznaczony pod ustawienie urządzeń wyposażenia i ciągów komunikacyjnych, posiada konfigurację płaską, by nie stawiać przeszkód w dostępności dla dzieci, jak również osób niepełnosprawnych (należy zachować naturalne spadki zgodnie z rzędnymi terenu.). Teren placu zabaw będzie spełniał wymogi pod względem ilości nasłonecznienia i odległości zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 15 czerwca 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami). Nawierzchnia placu zabaw powinna być przepuszczalna, bez konieczności stosowania odwodnień skanalizowanych. Rozmieszczenie urządzeń wyposażenia placu zabaw zaprojektowano w taki sposób, by znajdowały się one od siebie oraz od innych elementów w bezpiecznej odległości. Wszystkie urządzenia zastosowane na placach zabaw dla dzieci powinny być wykonane zgodnie z wymogami normy PN-EN 1176 (Wyposażenie placów zabaw i wymagania bezpieczeństwa). Zagospodarowanie placu zabaw pozwoli dzieciom i młodzieży na przyjemne i bezpieczne spędzanie wolnego czasu na powietrzu. Wszystkie projektowane obiekty małej architektury winny bezwzględnie posiadać stosowne atesty bezpieczeństwa użytkowania. Przedmiotowa realizacja obejmuje wycinkę drzew zgodnie z uzyskanym pozwoleniem. Wycinka winna być dokonana poprzez usunięcie drzew wraz z korzeniami, przy użyciu właściwego sprzętu. Drzewa wycięte wykonawca usunie z terenu budowy na własny koszt. W celu zachowania odpowiedniej ilości nasłonecznienia należy również dokonać kosmetycznego podcięcia konarów drzew pozostałych znajdujących się w obrębie projektowanego placu. W przypadku stwierdzenie w trakcie realizacji robót konieczności usunięcia większej ilości drzew aniżeli planowane według wstępnych założeń Zamawiający wystąpi do Wydziału Ochrony Środowiska o pozwolenie na ich usunięcie. W takim przypadku do obowiązków Wykonawcy należeć będzie usunięcie

5 dodatkowej ilości drzew poprzez podcięcie pnia na wysokości poziomu gruntu bez usuwania korzeni i z zachowaniem szczególnej ostrożności ze względu na postęp robót. Wykonawca winien uwzględnić koszt wycinki dodatkowej ilości drzew na etapie składania oferty. Na działce objętym opracowaniem znajdują się urządzenia zabawowe, które należy zdemontować wraz z fundamentami i przestawić ponownie zamontować w miejsce wskazane przez Zamawiającego. Część urządzeń do utylizacji. Od strony południowej i wschodniej teren pod projektowany plac jest ogrodzony istniejącym ogrodzeniem szkolnym z siatki, które należy odświeżyć poprzez odmalowanie. 5. Urządzenia techniczne. Wszystkie urządzenia i elementy wyposażenia placu zabaw należy fundamentować i instalować zgodnie z PN EN :2009 i PN EN :2009 i planem zagospodarowania terenu. Wszystkie montowane urządzenia i elementy wyposażenia placu zabaw muszą posiadać atesty i certyfikaty bezpieczeństwa potwierdzające, że zostały wykonane w oparciu o obowiązujące normy w tym zakresie oraz posiadać dopuszczenie do stosowania w kontakcie z dziećmi. Wykonanie montażu urządzeń mogą wykonywać osoby, firmy przeszkolone w tym celu przez producentów zabawek oraz w oparciu o instrukcje montażu, zaleceń, wskazówek i pod nadzorem dostawcy oraz kierownika robót. Zgodnie z wytycznymi inwestora plac zabaw będzie wyposażony w urządzenia wg wzoru określonego niniejszym opracowaniem lub równorzędne o nie gorszej jakości i technologii wykonania oraz parametrach technicznych nie mniejszych niż podane w niniejszych przykładach. W przypadku zastosowania rozwiązań równoważnych do przedstawionych przez inwestora należy bezwzględnie zachować parametry techniczne urządzeń tzn. wysokości upadku i strefy bezpieczeństwa winny być bezwzględnie zachowane, jak również jakość ich wykonania i trwałość w użytkowaniu. Proponowane rozwiązania równoważne nie mogą powodować zmian konstrukcyjnych projektowanej nawierzchni. Za równoważny przedmiot zamówienia Zamawiający uzna oferowany przedmiot zamówienia o cechach nie gorszych niż określonych przez Zamawiającego pod względem cech technicznych i jakościowych i funkcjonalnych, z zachowaniem obowiązujących norm. W przypadku zaproponowania produktu równoważnego Wykonawca dołączy do oferty wszystkie dane techniczne (dokładny opis) umożliwiające jego porównanie z parametrami wskazanymi przez Zamawiającego. Podane nazwy produktów mają na celu jedynie wskazanie przykładowych rozwiązań projektowanego placu zabaw. Wielofunkcyjny zestaw sprawnościowo wspinaczkowy DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 5,0 x 9,4 m maksymalna wysokość upadku: 2,0 m, szer. 5,7 m dł. 1,8 m wys. 3,2 m PODSTAWOWE ELEMENTY ZESTAWU: drabinki wspinaczkowo sprawnościowe 3 stopniowe o zróżnicowanym kształcie 2 szt. ścianka wspinaczkowa typu skałka o zróżnicowanym kształcie - 2 szt., w tym jedna z okrągłym oknem podest niski o owalnym kształcie 2 szt.

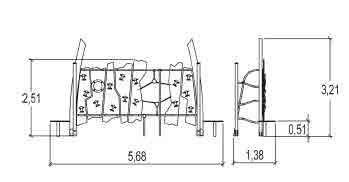

6 siatka do wspinaczki typu pajęczyna słup strażaka 1 szt. MATERIAŁY: Słupy konstrukcyjne 4 szt. o nieforemnym kształcie (łukowe) i różnych wysokościach, wykonane z drewna klejonego warstwowo (jodła lub sosna), zakończone nasadkami na szczycie i kołnierzami ochronnymi u nasady. Słupy pokryte nietoksycznymi impregnatami drewna, wodoodpornymi i odpornymi na promieniowanie UV. Ścianki wspinaczkowe wykonane ze sklejki, pokryte bezołowiowymi farbami. Uchwyty, poręcze i pozostałe elementy stalowe konstrukcyjne poszczególnych elementów składowych urządzenia wykonane ze stali nierdzewnej. Łączenia wykonane z wytłaczanego poliamidu. Liny wykonane ze stali galwanizowanej, pokrytej polipropylenem, odporne na promieniowanie UV. Uchwyty do wspinaczki montowane na ściankach wspinaczkowych wykonane z poliamidu, w kształcie zwierząt bądź innych motywów dziecięcych. Wszystkie elementy wykonane z materiałów nadających się do ponownego przetworzenia. Bezpieczeństwo potwierdzone certyfikatem zgodnie z normą PN-EN 1176/2009r. MONTAŻ I POSADOWIENIE: Fundamenty powinny być wykonane z betonu na głębokości zalecanej przez producenta (60cm lub więcej w zależności od rodzaju urządzenia). Podłoże wokół fundamentów należy ubić i zagęścić.

7 Huśtawka wahadłowa 2-os. DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 3,2 x 7,5 m maksymalna wysokość upadku: 1,2 m, szer. 3,23 m dł. 0,13 m wys. 2,14 m PODSTAWOWE ELEMENTY ZESTAWU: huśtawka wahadłowa 2 os. siedzisko płaskie 2 szt. MATERIAŁY: Słupy nośne stal galwanizowana pokryta farbą proszkową w dwóch odcieniach szarości. Farba odporna na promieniowanie UV, bez rozpuszczalników. Poprzeczka huśtawki wykonana ze stali galwanizowanej. Zawiasy obrotowe, ze stali nierdzewnej. MONTAŻ I POSADOWIENIE: Fundamenty powinny być wykonane z betonu na głębokości zalecanej przez producenta (60cm lub więcej w zależności od rodzaju urządzenia). Podłoże wokół fundamentów należy ubić i zagęścić.

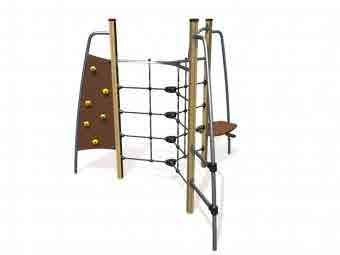

8 Zestaw sprawnościowo wspinaczkowy DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 6,49 x 6,96 m maksymalna wysokość upadku: 2,1 m, szer. 2,73 m dł. 2,39 m wys. 2,25 m PODSTAWOWE ELEMENTY ZESTAWU: drabinka wspinaczkowo sprawnościowa 2 stopniowa o łukowatym kształcie 1szt. ścianka wspinaczkowa typu skałka o łukowatym kształcie - 1 szt., podest niski o owalnym kształcie z drążkiem do wspinaczki pionowym łukowym typu słup strażaka - 1 szt. siatka do wspinaczki typu pajęczyna 3 szt. MATERIAŁY: Pionowe słupy i belka balansująca drewno klejone warstwowo (sosna lub jodła), zakończone nasadkami na szczycie i kołnierzami ochronnymi u nasady. Słupy pokryte nietoksycznymi impregnatami drewna, wodoodpornymi i odpornymi na promieniowanie UV. Stopy słupów stal galwanizowana. Ścianki wspinaczkowe wykonane ze sklejki, pokryte bezołowiowymi farbami. Podest sklejka pokryta żywicą antypoślizgową. Uchwyty, poręcze i pozostałe elementy stalowe konstrukcyjne poszczególnych elementów składowych urządzenia wykonane ze stali nierdzewnej. Łączenia wykonane z wytłaczanego poliamidu. Liny siatki wykonane ze stali galwanizowanej, pokrytej polipropylenem, odporne na promieniowanie UV. Uchwyty do wspinaczki montowane na ściankach wspinaczkowych wykonane z poliamidu, w kształcie zwierząt bądź innych motywów dziecięcych.

9 MONTAŻ I POSADOWIENIE: Fundamenty powinny być wykonane z betonu na głębokości zalecanej przez producenta (60cm lub więcej w zależności od rodzaju urządzenia). Podłoże wokół fundamentów należy ubić i zagęścić. Zestaw zabawowy ze zjeżdżalnią DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 5,96 x 7,63 m maksymalna wysokość upadku: 1,4 m, szer. 4,14 m dł. 2,98 m wys. 3,0 m PODSTAWOWE ELEMENTY ZESTAWU: drabinka wspinaczkowa łukowa 1 szt. drabinka wejściowa falista, 3 stopniowa - 1 szt., - wieża bez dachu z balkonem 1 szt. słup - 1 szt. zjeżdżalnia 1 szt.

10 MATERIAŁY: Pionowe słupy i belka balansująca drewno klejone warstwowo (sosna lub jodła), zakończone nasadkami na szczycie i kołnierzami ochronnymi u nasady. Słupy pokryte nietoksycznymi impregnatami drewna, wodoodpornymi i odpornymi na promieniowanie UV. Stopy słupów stal galwanizowana. Podest sklejka pokryta żywicą antypoślizgową. Uchwyty, poręcze drabinki i pozostałe elementy stalowe konstrukcyjne poszczególnych elementów składowych urządzenia wykonane ze stali nierdzewnej. Łączenia wykonane z wytłaczanego poliamidu. Liny siatki wykonane ze stali galwanizowanej, pokrytej polipropylenem, odporne na promieniowanie UV. Zjeżdżalnia powierzchnia nieprzerywana, ze stali nierdzewnej gr.. Boki zjeżdżalni ze sklejki z brzozy. MONTAŻ I POSADOWIENIE: Fundamenty powinny być wykonane z betonu na głębokości zalecanej przez producenta (60cm lub więcej w zależności od rodzaju urządzenia). Podłoże wokół fundamentów należy ubić i zagęścić. Bujak 2- os. na sprężynie DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 2,4 x 3,9 m maksymalna wysokość upadku: 0,7 m, szer. 1,5 m dł. 0,47 m wys. 0,76 m PODSTAWOWE ELEMENTY ZESTAWU: bujak dwuosobowy na sprężynie

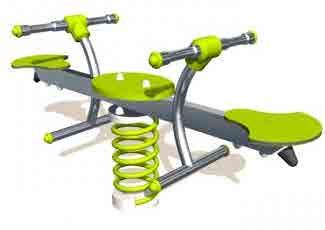

11 MATERIAŁY: Siedzisko z płyty kompozytowej HPL. Uchwyty i oparcia dla nóg ze stali nierdzewnej. Złącza i nasadki uchwytów z odlewanego poliamidu, nietoksycznego i odpornego na warunki atmosferyczne i promieniowanie UV. Sprężyna wysokiej jakości stal piaskowana, pokryta warstwą cynku i podwójną warstwą proszkowej farby epoksydowej. Mocowanie sprężyny poliamid. MONTAŻ I POSADOWIENIE: Fundamenty powinny być wykonane z betonu na głębokości zalecanej przez producenta (60cm lub więcej w zależności od rodzaju urządzenia). Podłoże wokół fundamentów należy ubić i zagęścić. Huśtawka obrotowa 2-os. obrotowe sprężyny DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 6,0 x 6,0 m maksymalna wysokość upadku: 0,5 m, szer. 1,57 m dł. 0,39 m wys. 0,67 m PODSTAWOWE ELEMENTY ZESTAWU: huśtawka 2- os. na sprężynach usytuowanych poziomo

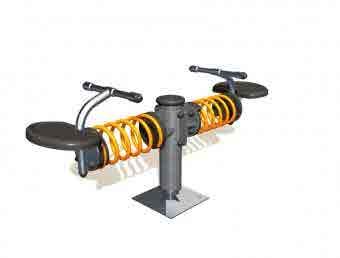

12 MATERIAŁY: Słup konstrukcyjny, ze stali galwanizowanej pokrytej farbą proszkową w dwóch odcieniach szarości. Siedzisko z guma antypoślizgowa i absorbująca uderzenia. Uchwyty i oparcia dla nóg ze stali nierdzewnej 40mm. Złącza i nasadki uchwytów z odlewanego poliamidu, nietoksycznego i odpornego na warunki atmosferyczne i promieniowanie UV. Sprężyny wysokiej jakości stal piaskowana, pokryta warstwą cynku i podwójną warstwą proszkowej farby epoksydowej. Mocowanie sprężyny poliamid. MONTAŻ I POSADOWIENIE: Fundamenty powinny być wykonane z betonu na głębokości zalecanej przez producenta (60cm lub więcej w zależności od rodzaju urządzenia). Podłoże wokół fundamentów należy ubić i zagęścić. Stolik z taboretami DANE TECHNICZNE: szer. 1,48 m dł. 1,35 m wys. 0,8 m PODSTAWOWE ELEMENTY ZESTAWU: stolik z trzema taboretami o kształtach owalnych

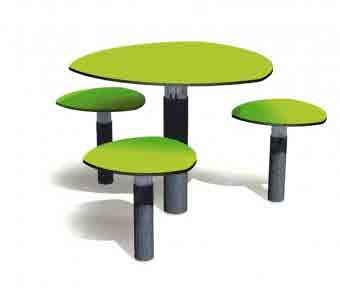

13 MATERIAŁY: Słupki stołu i taboretów stal galwanizowana pokryta farbą proszkową. Blat stołu i siedziska płyta kompozytowa. Mocowania stal nierdzewna i poliamidowe nasadki. MONTAŻ I POSADOWIENIE: Fundamenty powinny być wykonane z betonu na głębokości zalecanej przez producenta (60cm lub więcej w zależności od rodzaju urządzenia). Podłoże wokół fundamentów należy ubić i zagęścić. 6. Wyposażenie placu zabaw w dodatkowe urządzenia. Na podstawie wytycznych inwestora i MEN projektuje się następujące elementy dodatkowe wyposażenia placu zabaw: 6.1. ławki parkowe sztuk 4, Konstrukcja ławki: - stelaż z profilu stalowego zamkniętego 50x50 mm, - siedzisko i oparcie z drewna gr. 40 mm - możliwe wykonanie w wersji ze stali nierdzewnej Kolorystyka: - według palety Ral Zabezpieczenie: - elementy drewniane zabezpieczone lakierem na warunki zewnętrzne - elementy stalowe cynkowane, powlekane proszkowo Montaż w: - montaż na stałe w podłożu (zabetonowanie)

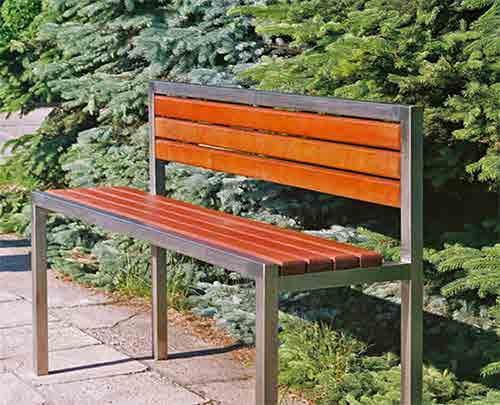

14 Wymiary ławki: Wysokość całkowita wersji do zabetonowania: 120 cm Wysokość ponad poziom terenu: 80 cm Długość: 180 cm Szerokość: 55 cm kosz na śmieci 2 szt. Konstrukcja kosza: - stelaż z rury stalowej o średnicy Φ 42,4 mm - pojemnik blacha stalowa zwykła 1 mm, ocynkowana ogniowo - pokrywa aluminiowa gr 1,5 mm, - wkład wewnętrzny z blachy ocynkowanej (wersja KU01/W). Zabezpieczenie antykorozyjne kosza: - wszystkie elementy stalowe cynkowane ogniowo - powlekanie proszkowe, farby fasadowe, strukturalne Montaż kosza: Montaż słupków w betonowym fundamencie. Możliwe wykonanie wersji wolnostojącej. Otwieranie/Opróżnianie kosza: Zwolnienie blokady umożliwia odchylenie pojemnika i wyjęcie wkładu wewnętrznego lub worka foliowego. Wymiary kosza: Wysokość całkowita kosza: 150 cm Wysokość ponad poziom terenu: 110 cm Wymiary zewnętrzne: 150x44x36 cm Pojemność pojemnika zewnętrznego kosza: 35 litrów Pojemność wkładu wewnętrznego: 30 litrów Waga kosza: 18 kg tablica informacyjna przy wejściu na plac zabaw z regulaminem i oznaczeniami graficznymi wg wzoru określonego przez MEN szer. 0,56 m wys. 2,85 m Słup, średnica 88,9mm; grubość ścianki 2mm, wykonano ze stali galwanizowanej pokrytej farbą proszkową w dwóch odcieniach szarości (redukuje to widoczność zadrapań). Na szczycie słupków ochronne nasadki poliamidowe. Panele tablic wykonano z płyt kompozytowych. Pozioma rurka o średnicy 40mm wykonana została ze stali nierdzewnej. Łączenia między panelem a rurą wykonano z odlewanego poliamidu. Wszystko montowane jest za pomocą śrub ze stali nierdzewnej osłoniętych nasadkami poliamidowymi.

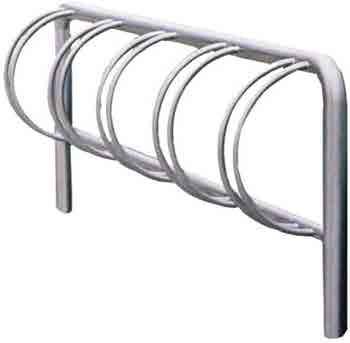

15 6.4. stojak na rowery 4 szt. - materiały: stal lub stal nierdzewna - standardowa długość 200 cm - część podziemna nóg do zabetonowania na miejscu Wymiar: dł. 2,0, szer. 0,45, wys. 0,7m

16 7. Nawierzchnia placu zabaw. Projektuje się nawierzchnię bezpieczną pod urządzenia o powierzchni 260 m2 do stosowania na zewnątrz, zgodnie z normą PN EN :2009 i PN EN 1177:2009, przepuszczalną dla wody, wykonaną mechanicznie, bez spoinowo w miejscu wbudowania, w formie jednolitej płaszczyzny. Nawierzchnie należy wykonać na podbudowie z kruszywa kamiennego. W celu ułatwienia spływu wód opadowych należy zastosować na nawierzchni spadek zgodnie z rzędnymi. Projektuje się dwa rodzaje nawierzchni placu zabaw zgodnie z programem Radosna Szkoła : 1) Nawierzchnia syntetyczna bezpieczna, na której zostaną zainstalowane urządzenia rekreacyjne, amortyzująca upadek dziecka z wysokości od 1m do 2,1 m kolor RAL2011 Tieforange lub zbliżony. Nawierzchnia składa się z dwóch oddzielnie układanych warstw: spodniej warstwy z udziałem granulatu czarnego SBR wierzchniej warstwy z udziałem kolorowego granulatu kauczukowego EPDM barwionego na etapie produkcji Zamawiający nie wyraża zgody na zastosowanie granulatu malowanego na etapie montażu. 2) Nawierzchnia komunikacyjna syntetyczna typu tartan kolor RAL5003 Saphirblau, lub zbliżony. Nawierzchnia składa się z dwóch oddzielnie układanych warstw: spodniej warstwy z udziałem granulatu czarnego SBR wierzchniej warstwy z udziałem kolorowego granulatu kauczukowego EPDM barwionego na etapie produkcji Zamawiający nie wyraża zgody na zastosowanie granulatu malowanego na etapie montażu. Granulaty łączone są klejem poliuretanowym. Podłoże musi również umożliwiać właściwe odprowadzenie wody. Przygotowanie podłoża - bardzo ważne jest odpowiednie wykonanie, a następnie fachowy odbiór, przed przystąpieniem do montażu. Wykonawca musi ściśle stosować się do instrukcji producenta przy przygotowaniu podłoża, a także osoba kontrolująca prace, przed ostatecznym montażem nawierzchni bezpiecznej. Nawierzchnia powinna być instalowana w czasie bezdeszczowej pogody, najlepiej gdy temperatura powietrza i podłoża mieści się w granicach od + 5C do + 25C. Jako element dodatkowy dekoracyjny, mający na celu uzupełnienie placu o elementy zabaw ruchowych należy wykonać grę w klasy zgodnie z wzorem według niniejszej dokumentacji. Wymogi względem nawierzchni: najwyższy wskaźnik bezpieczeństwa - zakres wysokości upadkowych dostosowany do HIC urządzeń zabawowych.antypoślizgowa i odporna na ścieranie. atrakcyjny wygląd kolorystyka zbliżona do wymogów programu Radosna Szkoła odcienie żywe. Zamawiający zastrzega sobie możliwość dokonania wyboru kolorystyki na podstawie wzornika wykonawcy. Do oferty należy dołączyć próbki nawierzchni. elastyczna i wytrzymała odporna na warunki atmosferyczne łatwa w utrzymaniu przyjazna dla środowiska

17 Dolna warstwa SBR z granulatu o różnym kształcie, co pozwala na uzyskanie wolnych przestrzeni nadających warstwie elastyczności i wartości amortyzujących. Górna warstwa EPDM trwale wypełniającego wolne przestrzenie, odporna na czynniki zewnętrzne i ścieranie mechaniczne. wykonywana jest w miejscu przeznaczenia na mokro w mieszalniku bębnowym o odpowiednim rozstawie łopatek mieszających zapewniających otoczenie każdej granulki odpowiednią ilością kleju. 8. Zieleń: W ramach inwestycji przewiduje się wykonanie trawnika, nawierzchni z kory pod drzewami i nawierzchni z grysu stanowiącej obwód nawierzchni z kory, na styku z nawierzchnią bezpieczną. Projektuje się również i nasadzenie krzewów iglastych. Trawnik należy wykonać siewem dywanowym po uprzednim nawiezieniu warstwy humusu. Zakłada się obsianie powierzchni gruntu trawą wraz z nawiezieniem. Należy stosować nasiona trawy boiskowej odpornej na intensywne użytkowanie i warunki atmosferyczne. Krzewy wys. min. 0,3-0,5m, odpornych na zimowanie, nie wymagające zbyt dużej pielęgnacji, odporne na przycinanie, możliwe do nasadzenia w okresie realizacji inwestycji. Projektuje się dwa rodzaje krzewów. Jałowiec pospolity 19 szt. Jodła koreańska 27 szt. Zamawiający zastrzega sobie prawo do dokonania zmiany roślin do nasadzenia w trakcie realizacji przedmiotu inwestycji, w zakresie doboru roślin, a nie ich ilości. Nawierzchnia z kory : kora kompostowana - średniej grubości, układana na całej powierzchni zgodnie z projektem (rys. szczegół IV A-07) na warstwie humusu. Nawierzchnia z grysu: grys bazaltowy frakcji 5-15mm Przed przystąpieniem do wbudowania w.w. materiałów należy bezwzględnie zatwierdzić próbki materiału przez Zamawiającego.

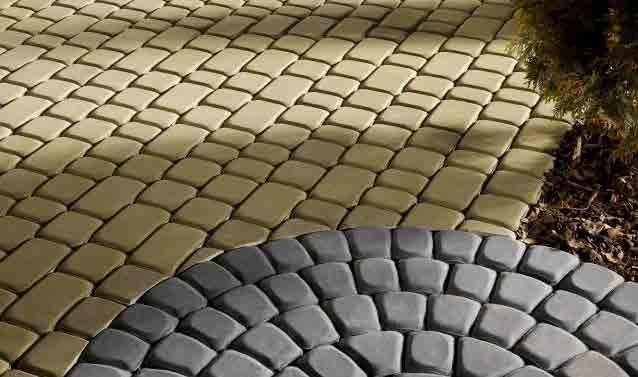

18 9. Nawierzchnia z kostki brukowej. Projektuje się nawierzchnię z kostki typu starobruk pod ławkami, stojakami na rowery i w miejsce istniejącego dojazdu asfaltowego do miejsca obecnego usytuowania pojemników na odpady. Ścieżkę dojazdową wykonawca winien rozebrać materiał do utylizacji. Istnieje możliwość wykorzystania istniejącej ścieżki asfaltowej jako podbudowę nawierzchni z kostki. Takie rozwiązanie można przyjąć pod warunkiem dostosowania poziomu nawierzchni z kostki z przylegającą ścieżką z nawierzchni poliuretanowej. W przypadku przyjęcia takiego rozwiązania wykonawca winien uzyskać zatwierdzenie zamawiającego i projektanta. Projektuje się dwa rodzaje kostki typu starobruk w odcieniu granatu i pomarańczu. Wymiar kostki dowolny z dostępnych, z zachowaniem projektowanego kształtu zgodnie z rys. A-06 Szczegół III. Kostkę należy układać w ramie z obrzeży betonowych 6/20*100, na podsypce cementowo piaskowej. 10. Elementy dodatkowe ogrodzenie drewniane i gazony. W ramach realizacji należy przestawić pojemniki na odpady, w tym celu należy rozebrać część murku oporowego dostosowując szerokość do wjazdu pojazdów komunalnych. Teren po posadowienie pojemników należy wurównać i utwardzić. Projektuje się płotek drewniany wys. Do 1m, długośi 17mb, jako odgrodzenie lokalizacji pojemników na odpady od placu zabaw. Kolorystyka drewna zgodnie z kolorystyką ławek i gazonów. W ramach realizacji należy dostarczyć i zamontować 5 szt. gazonów drewnaianych z pojemnikiem. Wzór ogrodzenia i gazonów należy uzgodnić z Zamawiającym na etapie realizacji. Przykładowe ogrodzenie drewnane : Przykładowy gazon drewnany :

19 11. Ochrona środowiska. Lokalizacja omawianej inwestycji, poprzez zastosowaną technologię, rozwiązania techniczne i zabezpieczenia nie spowoduje zagrożenia dla środowiska. Inwestycja nie wpływa ujemnie na walory przyrodnicze terenu oraz na dobra kultury i klimat. Rodzaj i charakter inwestycji nie powoduje także uciążliwości spowodowanej hałasem, ani zanieczyszczeniem powietrza, wody i gleby. 12. Typowanie robót budowlanych. uporządkowanie i plantowanie terenu, roboty rozbiórkowe, demontaż i przestawienie elementów kolidujących wykonanie koryta pod podbudowę nawierzchni bezpiecznej, wykonanie fundamentów pod elementy małej architektury i urządzenia zabawowe wykonanie podbudowy przepuszczalnej pod nawierzchnie wykonanie nawierzchni syntetycznej bezpiecznej pod urządzenia zabawowe kolor RAL2011 Tieforange lub zbliżony wykonanie nawierzchni syntetycznej typu tartan kolor RAL503 Saphirblau lub zbliżony - wykonanie nawierzchni z kostki typu starobruk humusowanie i obsianie trawą wykonanie nawierzchni z kory i grysu, grunt pod trawnik przygotować i pielęgnować zgodnie z wytycznymi producenta trawy zamontowanie tablicy informacyjnej, ławek i kosza na śmieci, montaż urządzeń zabawowych zgodnie z projektem. 13. Ochrona p. pożarowa. Wszystkie użyte materiały budowlane powinny być niepalne lub trudno zapalne oraz muszą posiadać świadectwa dopuszczenia do stosowania w budownictwie. 14. Kwalifikacja inwestycji ze względu na sporządzanie planu bioz. Roboty przewidziane dla wykonania przedmiotowej inwestycji, uwzględniają specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych, zgodnie z art. 21a prawa budowlanego i 6 Rozporządzenia Min. Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 15. Geotechniczne warunki posadowienia. Na potrzeby realizacji nie wykonano badań gruntu. 16. Uwagi końcowe. Wszystkie użyte materiały powinny odpowiadać atestom technicznym zgodnie z odpowiednimi normami. Roboty budowlane i montażowe powinny być prowadzone zgodnie z zasadami sztuki budowlanej, obowiązującymi przepisami, normami i instrukcjami producentów. Wszystkie roboty należy wykonać zgodnie z projektem technicznym, warunkami technicznymi wykonania robót oraz zaleceniami producentów materiałów budowlanych pod nadzorem kierownika robót. Zmiany i odstępstwa od powyższych warunków wymagają zgody projektanta.

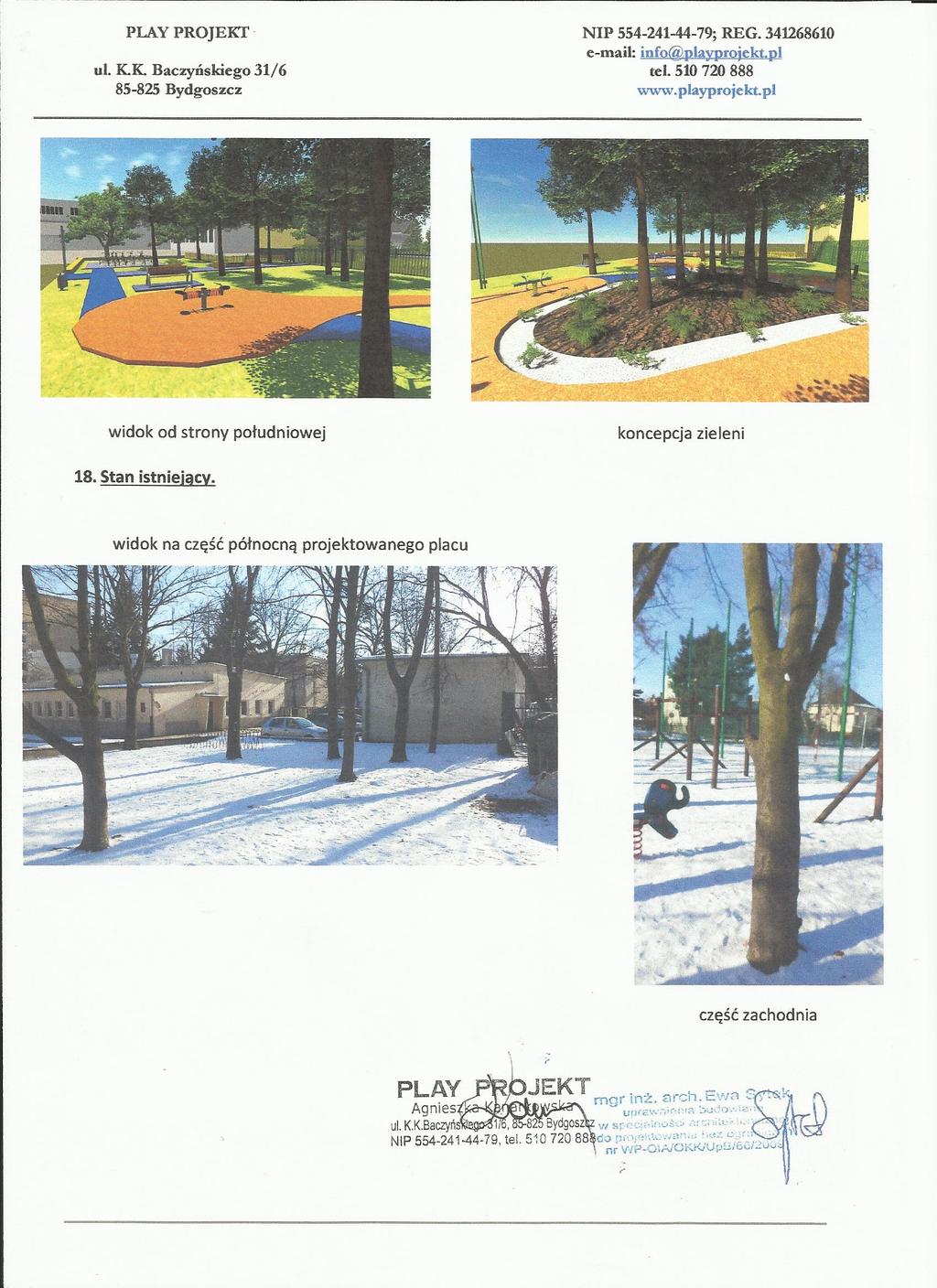

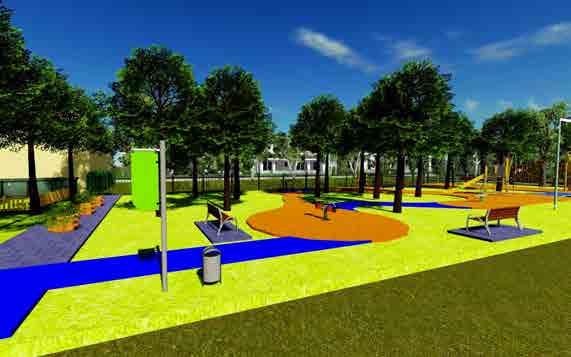

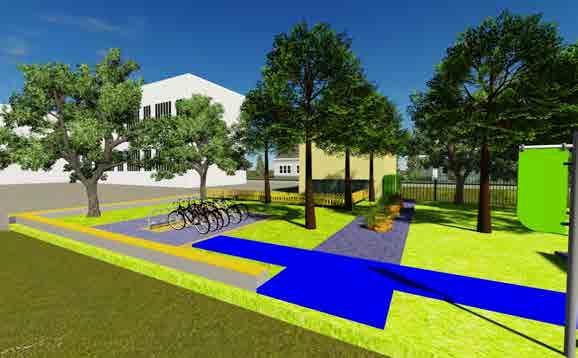

20 Wykonawca do realizacji robót zobowiązany jest zastosować wyłącznie materiały i wyroby budowlane posiadające wymagane atesty i świadectwa jakości oraz załączyć ww. dokumenty do dokumentacji odbiorowej inwestycji. 17. Wizualizacje placu zabaw. widok od strony zachodniej wejście na plac zabaw widok od strony zachodniej w kierunku szkoły część południowa placu zabaw część południowo zachodnia placu zabaw

21

22

23

24

25 INFORMACJA dotycząca bezpieczeństwa i ochrony zdrowia przy realizacji inwestycji: Budowa szkolnego placu zabaw przy Szkole Podstawowej nr 70 w Poznaniu Adres Inwestycji: ul. Piękna 37, Poznań Nr działki: 233/2, obręb 021 Inwestor: Szkoła Podstawowa nr 70 im. Mikołaja Kopernika ul. Piękna 37, Poznań PROJEKTANT: mgr inż. arch. Ewa Sytek OPRACOWAŁ: Agnieszka Kanarkowska Bydgoszcz, kwiecień 2013 r.
